Type de produit	Cheminée insert bois
Marque	DEVILLE
Modèle	BIJOU 77 TURBO VISION
Numéro de document	DT-F-003
Type de porte	Noire (réf. C07922 PT06)
Verre de porte	Verre trempé (réf. P0051542)
Joint de verre	Oui (réf. P0031148)
Ventilation	Soufflerie avec ventilateur centrifuge (réf. P0049341)
Régulation	Sélecteur auto/manu (réf. P0050707)
Thermostat	Disque bimétallique (réf. P0037182)
Alimentation électrique	230 V (cordon 3 conducteurs réf. P0020901)
Corps de chauffe	Acier (réf. P0051552)
Grille de sortie d'air chaud	Oui (réf. P0051550/P06P)
Déflecteur	Oui (réf. P0051548)
Plaque arrière	Oui (réf. P0027868)
Corbeille	Oui (réf. P0050953)
Cendrier	Avec anse (réf. P0019785 et P0018715)
Raclette	Oui (réf. P0013447)
Main froide	Oui (réf. P0028173)
Kit tresse	Oui (réf. D0045928)
Pièces détachées	Disponibles avec références dans la notice

FOIRE AUX QUESTIONS - BIJOU 77 TURBO VISION DEVILLE

Comment nettoyer le verre de la porte de l'insert BIJOU 77 TURBO VISION ?

Utilisez un nettoyant pour vitre spécial poêle ou un peu d'eau savonneuse. Évitez les produits abrasifs. Essuyez avec un chiffon doux. Le verre est trempé (réf. P0051542) et résistant, mais manipulez avec précaution.

Comment réguler la combustion de l'insert ?

Utilisez le sélecteur auto/manu (réf. P0050707) et l'inverseur (réf. P0050706) pour ajuster l'arrivée d'air. Le thermostat à disque bimétallique (réf. P0037182) régule la température automatiquement.

À quelle fréquence dois-je vider le cendrier ?

Videz le cendrier (réf. P0019785) après chaque utilisation ou dès qu'il est plein. Utilisez l'anse (réf. P0018715) pour le transporter. Les cendres doivent être stockées dans un récipient métallique.

Comment remplacer le joint de verre ?

Le joint de verre (réf. P0031148) est une tresse de 1,5 m. Remplacez-le s'il est usé. Retirez l'ancien joint, nettoyez la rainure, et placez le nouveau joint en appuyant. Assurez-vous qu'il est bien en place avant de refermer.

Puis-je installer l'insert BIJOU 77 TURBO VISION dans n'importe quelle cheminée ?

Non, l'installation doit être réalisée par un professionnel qualifié. Vérifiez les dimensions et le conduit de fumée. Référez-vous à la notice complète pour les distances de sécurité et les normes en vigueur.

Quelle est la puissance de chauffe de cet insert ?

La puissance n'est pas directement spécifiée dans la notice, mais il s'agit d'un insert bois de taille moyenne. Pour une estimation, consultez le revendeur ou le fabricant. Le modèle BIJOU 77 TURBO VISION est conçu pour chauffer une pièce de taille standard.

Comment entretenir le ventilateur de soufflerie ?

Le ventilateur centrifuge (réf. P0049341) doit être dépoussiéré régulièrement. Débranchez l'appareil, retirez la grille (réf. P0051562/P06P) et nettoyez les pales avec un pinceau. Vérifiez les connexions électriques.

Où trouver les pièces détachées pour mon insert ?

Les pièces détachées sont disponibles chez les revendeurs DEVILLE ou en ligne. Utilisez les références de la notice (ex: P0051549/P06B pour la plaque obturatrice). La notice de l'appareil est téléchargeable gratuitement sur notice-facile.com.

Comment utiliser le sélecteur auto/manu ?

Le sélecteur (réf. P0050707) permet de passer du mode automatique (régulation thermostatique) au mode manuel (réglage direct de l'air). Tournez-le selon vos besoins. En mode auto, le thermostat ajuste la combustion.

Que faire si le verre de la porte se fissure ?

N'utilisez plus l'insert et remplacez immédiatement le verre. La référence est P0051542. Contactez un réparateur agréé. Le verre est trempé mais peut se briser sous un choc thermique. Portez des gants lors du remplacement.

MODE D'EMPLOI BIJOU 77 TURBO VISION DEVILLE

deville ⊙	N° de document : DT-F-003

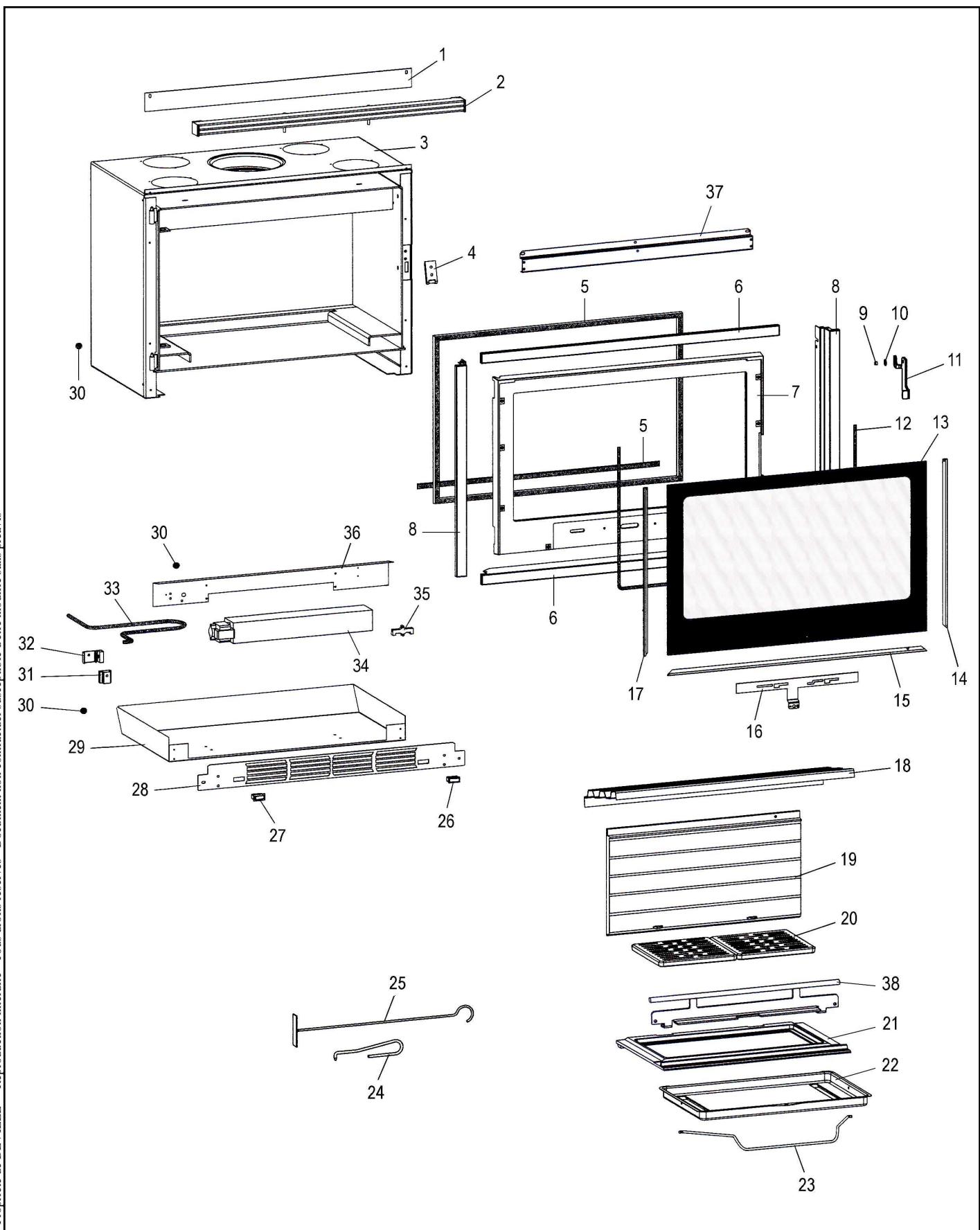

Eclaté	Date d'application : 01.07.03 Indice A

Porte NOIRE C07922. PT06

INSERT BOIS BIJOU 77 TURBO VISION

deville ◎	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

PORTE NOIRE C07922. PT06

REP.	DESIGNATION	REF. PIECE	l'ereURG
1	Plaque obturatrice	P0051549/P06B
2	Ens. grille de sortie d'air chaud	P0051550/P06P
3	Ens. corps de chauffe	P0051552
4	Ens. verrou	P0051264/P06A
5	Kit tresse - Ø15 - Noir	D0045928	X
6	Haut et bas de cadre (2)	P0051546/P06P
7	Porte	P0T51541/P06P
8	Côté de cadre (2)	P0051547/P06P
9	Entretoise de poignée	P0051356
10	Rondelle élastique ondulée - Ø8	P0018504
11	Poignée	P0051357/P06P
12	Joint de verre (1,5 m)	P0031148	X
13	Verre de porte	P0051542	X
14	Enjoliveur droit	P0051543/P06P
15	Enjoliveur bas	P0051545/P06P
16	Volet d'air	P0051358/P06P
17	Enjoliveur gauche	P0051544/P06P
18	Déflecteur	P0051548	X
19	Plaque arrière	P0027868	X
20	Grille (2)	P0045915	X
21	Corbeille ➁	P0050953	X
22	Cendrier	P0019785
23	Anse de cendrier	P0018715
24	Main froide	P0028173
25	Raclette	P0013447
26	Sélecteur auto/manu	P0050707
27	Inverseur	P0050706
28	Grille de soufflerie	P0051562/P06P
29	Tiroir	P0051563
30	Passé-fil - Ø8 - S (3)	P0050518
31	Domino - 3 plots	P0020265

REP.	DESIGNATION	REF. PIECE	lereURG
32	Support domino	P0020264
33	Cordon d'alimentation - 3 conducteurs	P0020901
34	Ventilateur centrifuge	P0049341
35	Thermostat à disque bimétallique	P0037182
36	Support ventilateur	P0051564
37	Guide d'air ➀	P0051750/P06P
38	Ens. chenet ➁	P0051858/P06B	X
-	Ecrou frein - M5 - Zingué (2)	P0758500
-	Goupille élastique - E 3-14	P0777314
-	Ens. soufflerie	P0051561/P06P
-	Ens. filerie	P0049340

A fournir pour les appareils postérieurs au N° de série 0238041. Fournir simultanément l'ens. chenet P0051858/P06B et la corbeille P0050953 pour les appareils antérieurs au N° de série 0238142.
