Type de produit	Cheminée insert bois
Marque	DEVILLE
Modèle	BIJOU 71 TURBO VISION
Catégorie	Insert à bois
Combustible	Bûches de bois
Matériau du corps	Acier
Matériau de la porte	Acier peinture noire
Matériau du vitrage	Verre céramique
Système de ventilation	Ventilateur centrifuge (soufflerie)
Commande du ventilateur	Sélecteur auto/manu et inverseur
Thermostat	À disque bimétallique pour régulation thermique
Volet d'air	Réglable pour contrôle de la combustion
Accessoires inclus	Raclette, cendrier, anse, main froide
Cendrier	Amovible pour vidage facile
Raclette	Pour nettoyage du vitrage
Poignée isolante	Main froide pour ouverture sans brûlure
Grilles	De sortie d'air chaud et de soufflerie
Déflecteur	Pour optimiser le rendement
Plaque arrière	Protège le mur derrière l'insert
Document technique	Notice d'utilisation et éclaté des pièces (ref. DT-F-003)

FOIRE AUX QUESTIONS - BIJOU 71 TURBO VISION DEVILLE

Comment installer correctement cet insert bois ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les distances de sécurité aux murs et au plafond, et assurez-vous d'un raccordement conforme au conduit de fumée. Utilisez un tubage adapté et vérifiez le tirage avant la mise en service.

Quel type de bois utiliser pour un rendement optimal ?

Utilisez du bois sec (humidité < 20%) comme le chêne, le hêtre ou le charme. Évitez les bois résineux qui encrassent la vitre et le conduit. Le bois doit être fendu et stocké à l'abri de l'humidité pendant au moins deux ans.

Comment allumer un feu efficacement ?

Placez du petit bois et des allume-feu au centre, puis ajoutez des bûches plus grosses en croisillon. Ouvrez le volet d'air au maximum, allumez le feu, puis refermez la porte. Après quelques minutes, réduisez l'air pour une combustion lente.

Comment nettoyer la vitre sans la rayer ?

Utilisez une raclette ou un chiffon doux imbibé d'eau vinaigrée. Frottez délicatement lorsque la vitre est froide. Pour les dépôts tenaces, employez un nettoyant spécial vitre de cheminée. Évitez les produits abrasifs.

À quelle fréquence dois-je faire ramoner mon conduit ?

Le ramonage est obligatoire au moins deux fois par an (une fois avant la saison de chauffe et une fois en cours de saison). Faites appel à un ramoneur agréé qui délivrera un certificat.

Comment régler l'arrivée d'air pour une combustion optimale ?

Le volet d'air permet de contrôler la puissance. Pour un feu vif, ouvrez-le ; pour une flamme douce, fermez-le partiellement. Le ventilateur peut être réglé en mode auto (déclenché par le thermostat) ou manuel.

Que faire si la vitre noircit rapidement ?

Un noircissement excessif indique une combustion incomplète. Vérifiez que le bois est sec, que le volet d'air est bien ouvert pendant l'allumage, et que le tirage est suffisant. Un ramonage peut être nécessaire.

Comment remplacer le verre de la porte en cas de casse ?

Commandez la référence verre de porte P0051354. Pour changer, démontez la porte, retirez le joint et le verre brisé, puis installez le nouveau verre avec un joint neuf. Serrez les fixations sans excès. Faites appel à un professionnel si nécessaire.

Puis-je utiliser du charbon ou d'autres combustibles ?

Non, cet insert est conçu exclusivement pour le bois. L'utilisation de charbon, déchets ou bois traité endommagerait l'appareil et polluerait l'air ambiant.

Où trouver les pièces détachées pour cet insert ?

Les pièces sont référencées dans la notice éclatée (document DT-F-003). Contactez votre revendeur DEVILLE ou un service agréé avec la référence de la pièce (ex: P0051354 pour le verre).

MODE D'EMPLOI BIJOU 71 TURBO VISION DEVILLE

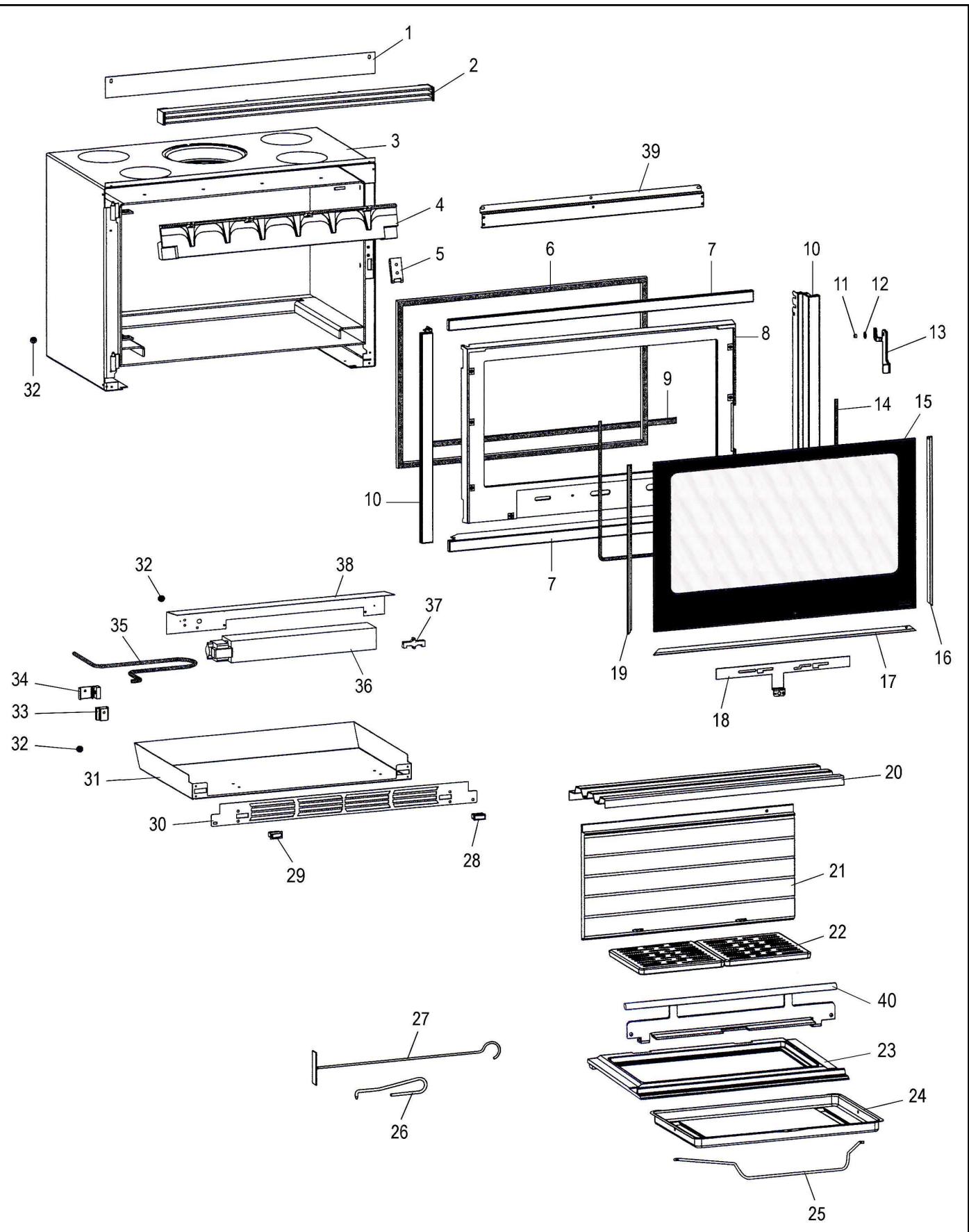

deville		N° de document : DT-F-003
Eclaté		Date d’application : 01.07.03Indice A

INSERT BOIS BIJOU 71 TURBO VISION

PORTE NOIRE C07921.PT06

deville	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03Indice A

INSERT BOIS BIJOU 71 TURBO VISION

PORTE NOIRE C07921.PT06

REP.	DESIGNATION	REF. PIECE	1ère URG
1	Plaque obturatrice	P0051081/P06B
2	Ens. grille de sortie d'air chaud	P0051369/P06P
3	Ens. corps de chauffe	P0051069
4	Avaloir usiné	P0U22957
5	Ens. verrou	P0051264/P06A
6	Kit tresse - ∅15 - Noir	D0045928	X
7	Haut et bas de cadre (2)	P0051367/P06P
8	Porte	P0T51353/P06P
9	Kit tresse - ∅13 - Noir	D0045927	X
10	Côté de cadre (2)	P0051368/P06P
11	Entretoise de poignée	P0051356
12	Rondelle élastique ondulée - ∅8	P0018504
13	Poignée	P0051357/P06P
14	Joint de verre (1,23 m)	P0031148	X
15	Verre de porte	P0051354	X
16	Enjoliveur droit	P0051376/P06P
17	Enjoliveur bas	P0051378/P06P
18	Volet d'air	P0051358/P06P
19	Enjoliveur gauche	P0051377/P06P
20	Déflecteur	P0022956	X
21	Plaque arrière	P0027868	X
22	Grille (2)	P0045915	X
23	Corbeille 2	P0050953	X
24	Cendrier	P0019785
25	Anse de cendrier	P0018715
26	Main froide	P0028173
27	Raclette	P0013447
28	Sélecteur auto/manu	P0050707
29	Inverseur	P0050706
30	Grille de soufflerie	P0051080/P06P
31	Tiroir	P0049691

REP.	DESIGNATION	REF. PIECE	1ère URG
32	Passe-fil - ∅8 - S (3)	P0050518
33	Domino - 3 plots	P0020265
34	Support domino	P0020264
35	Cordon d'alimentation - 3 conducteurs	P0020901
36	Ventilateur centrifuge	P0049341
37	Thermostat à disque bimétallique	P0037182
38	Support ventilateur	P0049692
39	Guide d'air 1	P0051679/P06P
40	Ens. chenet 2	P0051858/P06B	X
-	Ecrou frein - M5 - Zingué (2)	P0758500
-	Goupille élastique - E 3-14	P0777314
-	Ens. soufflerie	P0051079/P06P
-	Ens. filerie	P0049340

① A fournir pour les appareils postérieurs au N° de série 0225585
② Fournir simultanément l'ens. chenet P0051858/P06B et la corbeille P0050953 pour les appareils antérieurs au N° de série 0235437
