Type de produit	Modem-routeur ADSL
Marque	BEWAN
Modèle	BWA-900
Dimensions (L x P x H)	156 x 135 x 34 mm
Poids	235 g environ
Alimentation	9 V DC, 1 A (adaptateur externe)
Normes ADSL supportées	ADSL, ADSL2, ADSL2+, RE-ADSL
Débit descendant maximum	24 Mbps
Débit montant maximum	1 Mbps
Ports LAN	4 ports Ethernet 10/100 Mbps (auto MDI/MDIX)
Port ADSL	1 port RJ11
Pare-feu	SPI, NAT, DMZ, filtrage IP
Qualité de service (QoS)	Allocation de bande passante par IP et port
UPnP	Oui (Universal Plug and Play)
VPN passthrough	Oui, multi-sessions
Configuration	Interface web en français, Telnet
Protocoles d'accès	PPPoE, PPPoA, IP classique, pont transparent
Fonctions réseau	DHCP, DNS dynamique, routage RIP v1/v2, VLAN, IGMP proxy
Voyants lumineux	Power, DSL, 4x LAN (LINK/ACT), Internet
Boutons	Marche/arrêt, Reset
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Pare-feu intégré protégeant contre les intrusions et attaques Internet.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. Contacter le support technique.
Informations générales	Garantie 2 ans.

FOIRE AUX QUESTIONS - BWA-900 BEWAN

Comment installer le modem-routeur BEWAN BWA-900 ?

Connectez le filtre ADSL fourni à la prise téléphonique, puis reliez le modem au filtre avec un câble RJ11. Raccordez vos ordinateurs aux ports Ethernet à l'aide de câbles RJ45. Enfin, branchez l'adaptateur secteur. L'interface web vous guidera pour la configuration automatique de la ligne ADSL.

Comment accéder à l'interface de configuration ?

Ouvrez un navigateur et tapez 192.168.1.1. Les identifiants par défaut sont généralement admin pour l'utilisateur et admin pour le mot de passe (consultez l'étiquette du produit). L'interface est en français.

Comment paramétrer la qualité de service (QoS) ?

Dans l'interface, allez dans la section QoS. Vous pouvez définir des règles pour limiter ou garantir la bande passante entrante et sortante par adresse IP, port ou protocole. Cela permet de prioriser certaines applications.

Comment activer UPnP sur le BWA-900 ?

Dans l'interface, accédez à la section UPnP et cochez la case pour l'activer. UPnP permet aux applications compatibles (messagerie, jeux) de configurer automatiquement les redirections de ports sans intervention manuelle.

Comment sécuriser mon réseau avec le pare-feu ?

Le pare-feu intègre SPI (Stateful Packet Inspection), NAT, DMZ et un filtrage IP. Vous pouvez bloquer des mots clés ou des URL dans les paramètres de filtrage. Activez ces fonctions depuis l'interface web.

Que faire si je perds la connexion ADSL ?

Vérifiez les câbles et les voyants : le voyant DSL doit être allumé fixe. Si ce n'est pas le cas, utilisez la fonction diagnostic de l'interface ou redémarrez le modem. Contactez votre fournisseur d'accès si le problème persiste.

Comment réinitialiser le modem aux paramètres d'usine ?

Appareil allumé, insérez un trombone dans l'orifice Reset à l'arrière et maintenez enfoncé pendant 10 secondes. Les voyants clignoteront, puis l'appareil redémarrera avec les réglages d'usine.

Comment mettre à jour le firmware du BWA-900 ?

Téléchargez le dernier firmware depuis le site BEWAN. Dans l'interface, allez dans Administration > Mise à jour du firmware, sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant l'opération.

Que signifient les voyants lumineux ?

Power : vert fixe si l'appareil est sous tension. DSL : vert fixe si la ligne ADSL est synchronisée, clignotant si en recherche. LAN (1-4) : vert fixe si un câble Ethernet est connecté, clignotant en cas d'activité. Internet : vert fixe si la connexion WAN est active.

Le BWA-900 est-il compatible avec les consoles de jeux ?

Oui, les consoles peuvent être connectées via les ports Ethernet. Grâce à UPnP et au support DMZ, les jeux en ligne et le chat vocal fonctionnent sans configuration complexe. Activez UPnP ou placez la console en DMZ si nécessaire.

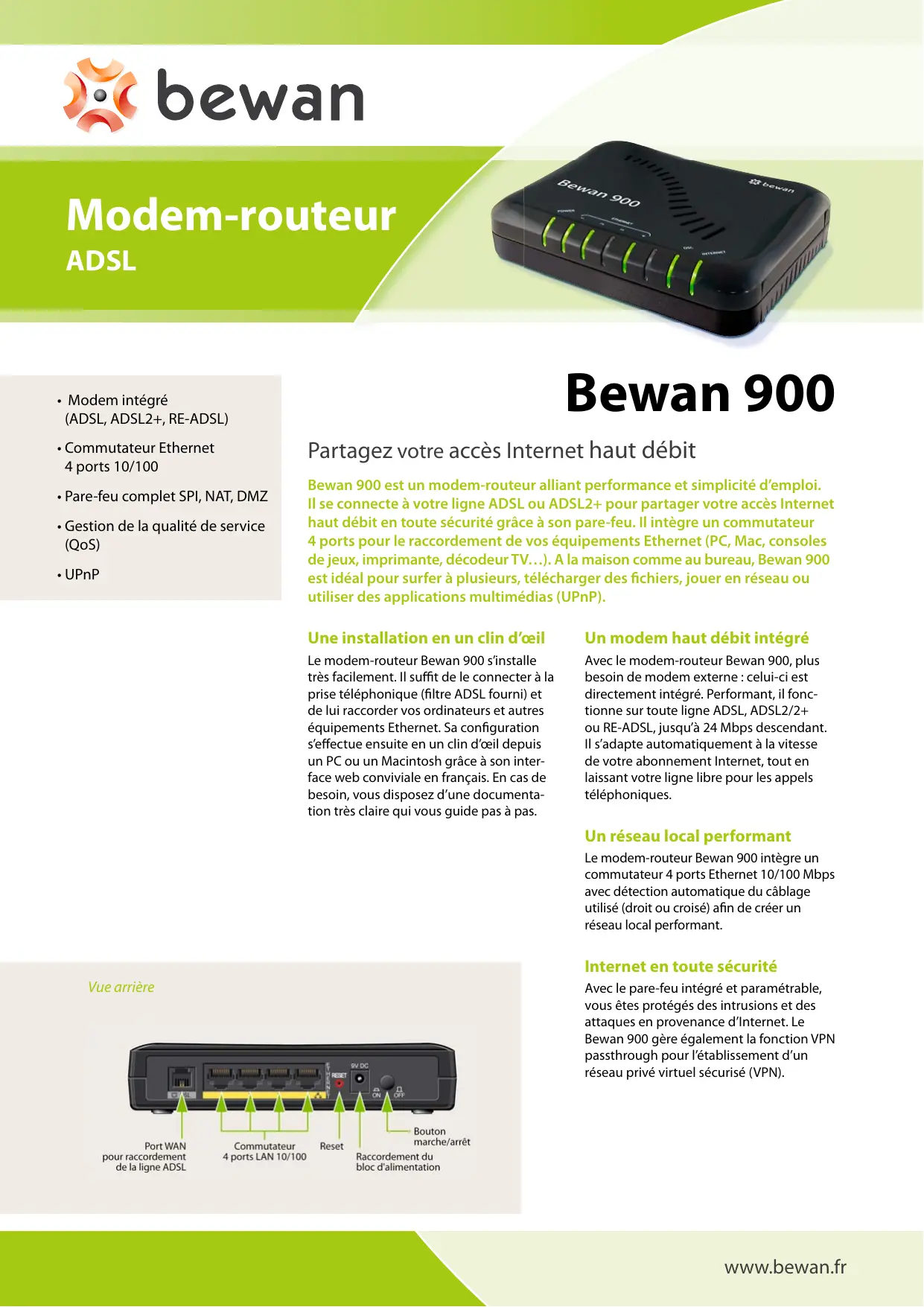

MODE D'EMPLOI BWA-900 BEWAN

Modem intégré (ADSL, ADSL2+, RE-ADSL) - Commutateur Ethernet 4 ports 10/100 - Pare-feu complet SPI, NAT, DMZ - Gestion de la qualité de service (QoS) UPnP

Partagez votre accès internet haut débit

Bewan 900 est un modem-routeur alliant performance et simplicité d'emploi. Il se connecte à votre ligne ADSL ou ADSL2+ pour partager votre accès Internet haut débit en toute sécurité grâce à son pare-feu. Il intègre un commutateur 4 ports pour le raccordement de vos équipements Ethernet (PC, Mac, consoles de jeux, imprimante, décodeur TV...). À la maison comme au bureau, Bewan 900 est idéal pour surfer à plusieurs, télécharger des fichiers, jouer en réseau ou utiliser des applications multimédias (UPnP).

Une installation en un clin d'œil

Le modem-routeur Bewan 900 s'installe très facilement. Il suffit de le connecter à la prise téléphonique (filtre ADSL fourni) et de lui raccorder vos ordinateurs et autres équipements Ethernet. Sa configuration s'effectue ensuite en un clin d'oeil depuis un PC ou un Macintosh grâce à son interface web conviviale en français. En cas de besoin, vous disposez d'une documentation très claire qui vous guide pas à pas.

Un modem haut débit intégré

Avec le modem-routeur Bewan 900, plus besoin de modem externe : celui-ci est directement intégré. Performant, il fonctionne sur toute ligne ADSL, ADSL2/2+ ou RE-ADSL, jusqu'à 24 Mbps descendant. Il s'adapte automatiquement à la vitesse de votre abonnement Internet, tout en laissant votre ligne libre pour les appels téléphoniques.

Un réseau local performant

Le modem-routeur Bewan 900 intègre un commutateur 4 ports Ethernet 10/100 Mbps avec détection automatique du câblage utilisé (droit ou croisé) afin de créer un réseau local performant.

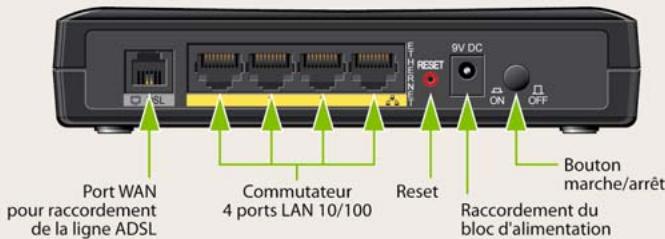

Vue arriere

Internet en toute sécurité

Avec le pare-feu intégré et paramétrable, vous êtes protégés des intrusions et des attaques en provenance d'Internet. Le Bewan 900 gère également la fonction VPN passthrough pour l'établissement d'un réseau privé virtuel sécurisé (VPN).

Gestion de la qualité de service

Afin d'en optimiser le fonctionnement, l'administrateur peut gérer la Qualité de Service (QoS) selon les besoins des utilisateurs. Il est en mesure d'allouer et de garantir une bande passante entrante et sortante par adresse IP, adresse MAC, port, protocole.

Avec l'upnp, simplifiez-vous la vie!

Afin de simplifier l'utilisation des applications multimédias, le modem-routeur BEWAN 900 offre une gestion complète de l'UPnP (Universal Plug and Play) sous Windows XP/Vista. Ceci évite des paramétrages fastidieux lorsque vous utilisez des applications compatibles UPnP (logiciel de chat, MSN Messenger, AIM,...). Bien sûr, la fonction UPnP peut être désactivée si vous le souhaitez.

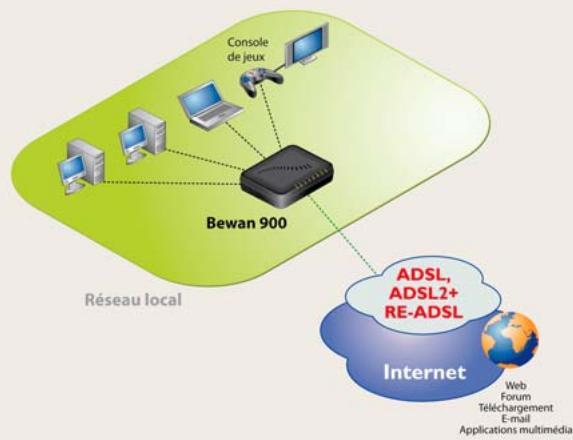

Exemple d'utilisation

Caractéristiques ADSL

Modem intégré (ADSL, ADSL2/2+, RE-ADSL) ADSL-ANSI TI.413 issue 2 - ITU-T G.992.1 ADSL2 (G. dmt - Annexe A) ITU-T G.992.2 (G. lite) - ITU-T G.992.3 ADSL2 (G. dmt.bis) - ITU-T G.992.5 ADSL2+ - Reach Extend ADSL (RE-ADSL) - Débit jusqu'à 24 Mbps descendant et 1 Mbps montant* - Interopérabilité TR-067

Protocoles d'accès internet

• PPPoE (PPP over Ethernet) - RFC2516
• PPPoA (PPP over AAL5) - RFC2364 Classical IP - RFC2225/1577 Transparent bridge

Fonctions réseaux

Relais, Client et Serveur DHCP Relais DNS et Client DNS Dynamique - Cache et proxy DNS - UPnP : mode Plug and Play Universal (activation/désactivation) - Protocoles de routage: RIP version 1 et 2, routage statique IP - Gestion VPN passthrough multi-sessions - Paramétrage des règles de redirection de ports pour la plupart des applications et services - Support de SNTP - Proxy IGMP v1 et v2

Pare-feu et sécurité

• Pare-feu administré par l'interface HTML :
• SPI (Stateful Packet Inspection)
• Filtrage sur type de paquets IP
• Bloquage par mot clé et par URL Multi-NAT, DMZ, ouverture et redirection de ports

Qualité de service (QoS)

• Allocation de bande passante (limitation et garantie de débit entrant et sortant) par adresse IP et port
• Gestion des priorités pour les flux entrants et sortants Gestion VLAN

Configuration et maintenance

• Configuration par l'interface HTML (HTTP) en français
• Détection des paramètres de la ligne ADSL

(VPI/CCI, encapsulation, modulation) et autoconfiguration

• Commandes texte via Telnet
• Fonction diagnostic intégrée Journal d'événements via Syslog
• Sauvegarde et restauration de la configuration par l'interface HTML
• Mise à jour du firmware
• Configuration distante TR-068

Matériel

• ADSL : 1 port RJ11 pour le raccordement à la ligne ADSL
• LAN: Commutateur Ethernet 4 ports 10/100 avec détection automatique du câblage utilisé (droit ou croisé)
• LED: POWER, DSL (LINK), 4 x LAN (LINK/ACT), Internet (LINK)
• Bouton marche/arrêt
• Bouton reset
• Dimensions : 156 x 135 x 34 mm (L x P x H) ; poids : environ 235 g
• Alimentation et consommation : DC 9 V; 1 A (bloc externe)

Garantie 2 ans
