| Type d'appareil | Chaudière gaz murale |
| Puissance | 24 à 27 kW |
| Type de tirage | Tirage naturel / Ventouse |
| Production d'eau chaude | ECS instantanée, accumulée, micro-accumulée |
| Brûleur | Acier inoxydable |
| Allumage | Électronique |
| By-pass | Automatique |
| Contrôle de flamme | Par ionisation |
| Contrôle de température | Par sondes CTN |
| Protection antigel | Oui, jusqu'à -5°C |
| Réglage température | 2 plages de température : 30-85°C ou 25-40°C |
| Matériau ballon | Acier inoxydable AISI 316L avec serpentin de chauffage |
| Affichage | Tableau de contrôle digital |
| Fonction anti-légionelle | Oui (modèles ballon) |
| Équipements de série | Dispositif modulation vanne gaz, circulateur avec désembouage, pressostat sécurité, vase d'expansion, soupape sécurité |
| Installation | Départ/retour chauffage 3/4", départ/retour ECS 1/2", gaz 3/4", longueur maxi ventouse 3 m |
| Options | Kit propane, sonde extérieure |
FOIRE AUX QUESTIONS - DMC DEVILLE
Questions des utilisateurs sur DMC DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz murale au format PDF gratuitement ! Retrouvez votre notice DMC - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DMC de la marque DEVILLE.

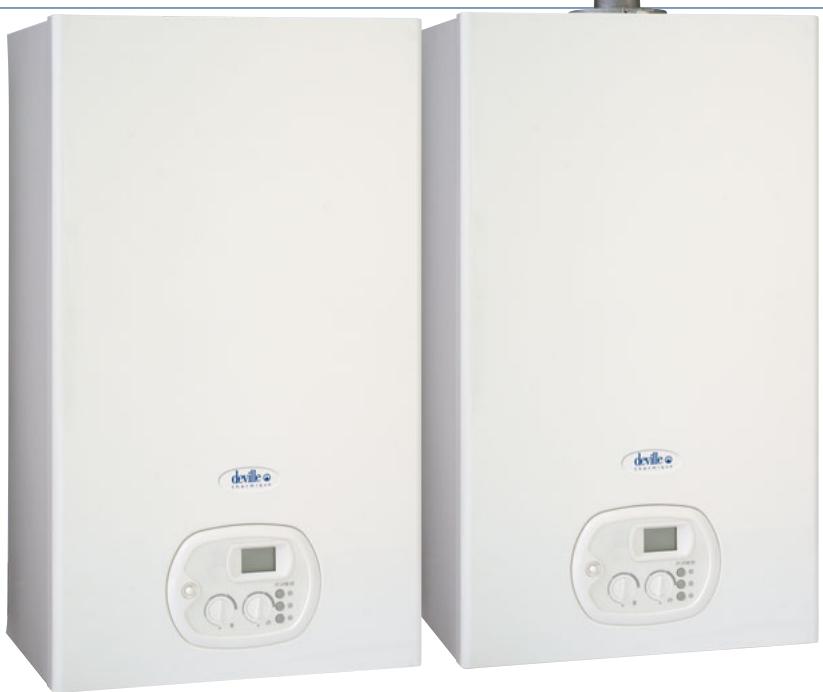

MODE D'EMPLOI DMC DEVILLE
Hauts rendements Fonctionnement basse température Fonction anti-legionelle (Modèles ballon)
Fabrication
- Brûleur en acier inoxydable
- Allumage électronique
- Bypass automatique
- Contrôle de flamme par ionisation
- Contrôle de température par sondes CTN Dispositif post-circulation et antiblocage pompe et vanne 3 voies
- Réglage de 2 plages de température : 30 - 85°C ou 25 - 40°C
Ballon ECS 60 litres en inox AISI 316L avec serpentin de réchauffage ECS ou 8 litres (DMV 24/08) - Indicateur d'anomalies sur tableau chaudière
Versions instantanés
- Echangeur sanitaire à plaques en acier inoxydable Dispositif d'aide au diagnostic des pannes
- Tableau de contrôle avec affichage digital
Equipements de SERIE
Dispositif de modulation sur vanne gaz - Circulateur avec dégazeur - Pressostat sécurité sur sortie fumées (DMV) - Dispositif d'anomalie de tirage (DMC) Thermostat sécurité surchauffe Pressostat hydraulique sécurité manque d'eau - Limites de débit d'eau ECS - Kit ventouse coaxiale horizontal 1 m (DMV) Vase d'expansion chauffage 8 litres Vase d'expansion sanitaire 2 litres (ballons sauf DMV 24/08) - Soupape de sécurité chauffage 3 bar / sanitaire 7 bar
Installation
Départ/Retour chauffage 3/4" M Départ/Retour ECS 1/2" M Gaz 3/4" M longueur maxi ventouse 3 m 060/100
| Ballon | DMC 27/60 | DMV 27/60 | DMV 24/08 |
| Puisance (kW) | 26,7 | 27,8 | 23,9 |
| Evacuation | Tirage naturel | Ventouse | Ventouse |
| Ø sortie fumées (mm) | 125 | 60/100 | 60/100 |
| Capacitéallon (litres) | 60 | 60 | 8 |
| Prix Gaz Naturel (€ H.T.) | 2 295,00 | 2 465,00 | 2 159,00 |
| Code | DMC2760 | DMV2760 | DMV2408 |
Kit hydraulique en option : voir page 67
| Instantanée | DMC 24 | DMV24 |
| Puisance (kW) | 22,66 | 23,81 |
| Evacuation | Tirage naturel | Ventouse |
| Ø sortie fumées (mm) | 125 | 60/100 |
| Prix Gaz Naturel (€ H.T.) | 1091,00 | 1350,00 |
| Code | DMC24 | DMV24V |
| OPTIONS: Kit propane DMC/DMV 24 | 52596LP | 17,00 | Kit propane DMV 24/08 | 52587LP | 17,00 |
| Kit propane DMC 27/60 | 52575LP | 17,00 | Kit propane DMV 27/60 | 52600LP | 17,00 |
| Sonde extérieure | 73506LA | 45,00 |
| DMC/DMV Ballon | DMC 27/60 | DMV 27/60 | DMV 24/08 | |
| Classe énergétique (Dir.Rend.92/42/CEE) | *CE | ***CE | ***CE | |
| Evacuation | Tirage naturel | Ventouse | Ventouse | |
| Ø sortie fumées | mm | 125 | 60/100 | 60/100 |
| Puisance nominale | kW | 26,7 | 27,86 | 23,9 |
| Puisance calorifique | kW | 29,8 | 29,8 | 25,6 |
| Rendement à 100% Pn | % | 89,5 | 93,5 | 93,5 |
| Hauteur | mm | 450 | 900 | 800 |
| Largeur | mm | 580 | 580 | 450 |
| Profondeur | mm | 900 | 900 | 320 |
| Poids | kg | 83 | 83 | 48 |
| Température maxi chauffage | °C | 80 | 80 | 80 |
| Pression maxi chauffage | bar | 3 | 3 | 3 |
| Capacité gallon | I | 60 | 60 | 8 |
| Température maxi ECS | °C | 60 | 60 | 60 |
| Pression maxi ECS | bar | 6 | 6 | 6 |
| Débit continu ECS ΔT 30 °C | I/h | 774 | 774 | 690 |
| 1er Soutirage ECS ΔT 30 °C | I/10 min | 190,5 | 190,5 | 118 |
| DMC/DMV Instantanées | DMC 24 | DMV24 | |
| Classe énergétique (Dir.Rend.92/42/CEE) | *CE | ***CE | |
| Evacuation | Tirage naturel | Ventouse | |
| Ø sortie fumées | mm | 125 | 60/100 |
| Puisance nominale | kW | 22,7 | 23,8 |
| Puisance calorifique | kW | 25,6 | 25,6 |
| Rendement à 100% Pn | % | 88,5 | 93 |
| Hauteur | mm | 730 | 730 |
| Largeur | mm | 410 | 410 |
| Profondeur | mm | 320 | 320 |
| Poids | kg | 35 | 36 |
| Température maxi chauffage | °C | 80 | 80 |
| Pression maxi chauffage | bar | 3 | 3 |
| Température maxi ECS | °C | 60 | 60 |
| Pression maxi ECS | bar | 6 | 6 |
| Débit continu ECS ΔT 30 °C | l/min | 10,82 | 11,37 |
Implantation
DMC 27/60 * Côte minimum à respecter pour entretien
DMV 27/60 * Côte minimum à respecter pour entretien
DMV 24/08
DMC 24
DMV24
| KITS HYDRAULIQUES | KIT S | KIT C |
| Chaudière | Code | Code |
| DMC 27/60 | 68379LP | 68382LP |
| DMV 27/60 | 68379LP | 68382LP |
| DMV 24/08 | 68378LP | 68384LP |
| DMC 24 | 68377LP | 68381LP |
| DMV 24 | 68377LP | 68381LP |
| Prix (€ H.T.) | 55,00 | 125,00 |
KIT S: Robinets départ/retour, robinet gaz, tuyauteries, robinet eau froide.
KIT C: Kit hydraulique complet, support avec robinetterie montée, gabarit de pose et barre de soutien.
