| Type d'appareil | Chaudière gaz murale à condensation |
| Puissance chauffage / ECS | 9 à 25 kW |
| Type d'évacuation | Ventouse |
| Nombre de modèles | 3 (DCA 25/20, DCMA 25/08, DCI 25) |
| Type de chauffage | Chauffage + ECS accumulée ou instantanée selon modèle |
| Type d'échangeur | Échangeur sanitaire double plaques + serpentin ballon ou échangeur à plaques |
| Ballon de stockage | 1 acier émaillé avec anode de magnésium (selon modèle) |
| Puissance chauffage max | 18 à 25 kW selon modèle |
| Installation gaz | 3/4" départ/retour ECS 1/2" |
| Longueur maxi ventouse | 6 m horizontal et verticale |
| Émissions polluantes | Faibles émissions |
| Rendement | Hauts rendements > 106% |
| Équipements intégrés | Kit robinetterie intégrée, tableau de commande LCD, carte électronique DIGITECH |
| Fonctions spéciales | Auto-diagnostique, modulation électronique, anti-blocage pompe, multi-positions |
| Accessoires disponibles | Adaptateur ventouse, neutraliseur de condensats, sonde extérieure |
| Dimensions (L x H x P) | Non précisé |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - DCA 25-20 DEVILLE
Questions des utilisateurs sur DCA 25-20 DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz murale au format PDF gratuitement ! Retrouvez votre notice DCA 25-20 - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DCA 25-20 de la marque DEVILLE.
MODE D'EMPLOI DCA 25-20 DEVILLE
9 À 25 kw / ventouse
DCA : CHAUFFAGE + ECS ACCUMULEE
DCMA : CHAUFFAGE + ECS MICROACCUMULEE
DCI: CHAUFFAGE + ECS INSTANTANEE
Fabrication
- Brûleur radial à microflames à pré-mélange d'air Echangeur condenseur inox
DCA: Echangeur sanitaire double : à plaques + serpentin ballon
- Ballon de stockage 20 l acier émaillé vitrifié avec anode de magnésium
DCMA: Echangeur sanitaire double : à plaques + serpentin balloon - Ballon de stockage 81 acier émaillé vitrifié avec anode de magnésium - Puissance chauffage: 18 kW - Puissance : ECS 25 kW
DCI: Echangeur à plaques
Installation
Départ/Retour chauffage 3/4" Départ/Retour ECS 1/2" - Ø gaz 1/2" - Longueur maxi ventouse horizontalement et verticale 6m 0 60/100
Equipements de SERIE
Kit robinetterie intégré avec filière (robinets départ/retour, robinet gaz, tuyauteries) - Kit coaxial horizontal en polypropylène Ø 60/100, L = 0.75 m Tableau de commande à affichage digital LCD - Cartélectronique DIGITECH® - Auto-diagnostic des pannes, modulation électronique continue, réglages puissance chauffage et sanitaire mini-maxi - Fonctions anti-légionellose (DCA et DCMA), anti-gel, anti-blocage de pompe et vanne 3 voies, anti-coup de bélier, anti-court cycle, post-circulation chauffage et sanitaire - Système MULTIPLEX : groupe hydraulique complet (flussostat, by-pass automatique, circulateur 3 vitesses, vanne 3 voies motorisée avec indicateur de position) Vases d'expansion chauffage 10 l et sanitaire 1 l (DCA et DCMA) - Vase d'expansion chauffage 71 (DCI)
| DCA 25/20 | DCMA 25/08 | DCI 25 | ||
| Puisance chauffage / ECS | (kW) | 25/25 | 18/25 | 25/25 |
| Evacuation | Ventouse | Ventouse | Ventouse | |
| Ø sortie fumées | (mm) | 60/100 | 60/100 | 60/100 |
| Capacité gallon | (litres) | 20 | 8 | / |
| Prix (€ H.T.) | 3 894,00 | 3 150,00 | 2 984,00 | |
| Code | DCA2520B | DCMA2508 | DCI25B |
| OPTIONS: Kit V 60/100 coaxial vertical | 82091LA | 235,00 | Adaptateur 60/100 - 80/125 | 226134 | 41,00 |
| Neutralisér de condensats | 82153LA | 644,00 | Sonde extérieure | 73506LA | 45,00 |
| DCA 25/20 | DCMA 25/08 | DCI 25 | ||
| Classe énergétique (Dir.Rend.92/42/CEE) | ****CE | ****CE | ****CE | |
| Classe de Nox (EN 297) | 5 | 5 | 5 | |
| Evacuation | Ventouse | Ventouse | Ventouse | |
| Ø sortie fumées | mm | 60/100 | 60/100 | 60/100 |
| Puisance nominale (50/30 °C) | kW | 9 - 26,68 | 17,69 | 9 - 26,68 |
| Rendement à 100 % Pn (50/30 °C) sur PCI | % | 106,7 | 107 | 106,7 |
| Rendement à 30 % Pn (50/30 °C) sur PCI | % | 106,3 | 108,1 | 106,3 |
| Puisance nominale (80/60 °C) | kW | 8,73 - 24,6 | 3,90 - 17,69 | 8,73 - 24,6 |
| Rendement à 100 % Pn (80/60 °C) sur PCI | % | 98,4 | 98,3 | 98,4 |
| Rendement à 30 % Pn (80/60 °C) sur PCI | % | 100,1 | 101,1 | 100,1 |
| Hauteur | mm | 900 | 790 | 730 |
| Largeur | mm | 490 | 450 | 410 |
| Profondeur | mm | 450 | 330 | 285 |
| Poids | kg | 70 | 52 | 46 |
| Température chauffage - Plage de réglage | °C | 25 - 40 ou 30 - 80 | 25 - 40 ou 30 - 80 | 25 - 40 ou 30 - 80 |
| Pression mini-maxi chauffage | bar | 0,3 - 3 | 0,3 - 3 | 0,3 - 3 |
| Capacité gallon | l | 20 | 8 | / |
| Température sanitaire - Plage de réglage | °C | 35 - 60 | 35 - 60 | 35 - 60 |
| Pression mini-maxi ECS | bar | 0,5 - 6 | 0,5 - 6 | 0,5 - 6 |
| Débit continu ECS ΔT 30 °C | l/h | 768 | 702 | / |
| Débit spécifique ECS ΔT 30 °C | l/min | / | / | 11,75 |
| 1er soutirage ECS ΔT 30 °C | l/10 min | 143 | 131 | / |
Implantation
DCA 25/20
DCMA 25/08
DCI 25

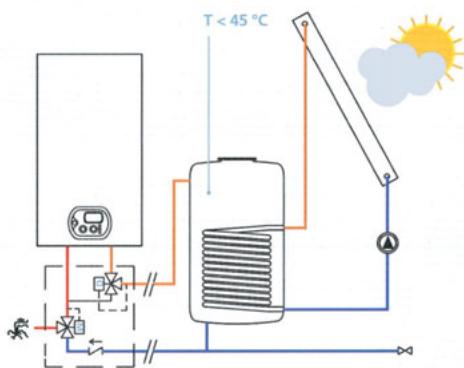

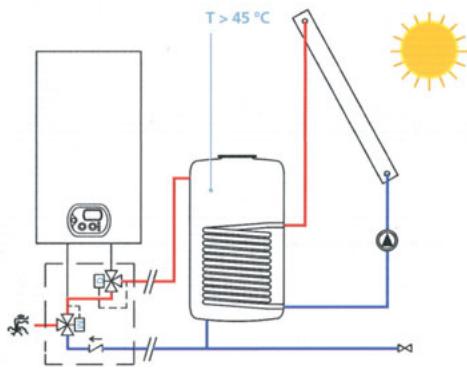

Kit solaire pour production d'eau chaude sanitaire
Kit de mélange hydraulique pour interface entre la chaudière et une installation solaire. Comprend une vanne déviatrice et une vanne mélangeuse pour une production d'eau chaude sanitaire à température constante et contrôle.
- Vanne mélangeuse avec sécurité thermique en cas de manque d'eau froide pour prévenir des risques de brûlure
- Système compatible uniquement avec les chaudières murales des pages 62 à 65
| H x L x P | (mm) | 175 x 230 x 140 |
| Poids | (kg) | 3,3 |
| Température maxi | (°C) | 100 |
| Pression maxi | (bar) | 10 |
| Pression différentielle maxi | (bar) | 10 |
| Prix (€ H.T.) | 490,00 | |
| Code | EKOSOL |
