DCI 25 - Chaudière gaz murale DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz murale à condensation
Marque	DEVILLE
Modèle	DCI 25
Puissance chauffage (kW)	9 - 26,68 (50/30 °C) / 8,73 - 24,6 (80/60 °C)
Puissance ECS (kW)	25
Dimensions (H x L x P mm)	730 x 410 x 285
Poids (kg)	46
Rendement à 100% Pn (50/30°C sur PCI)	106,7 %
Rendement à 30% Pn (50/30°C sur PCI)	106,3 %
Classe énergétique	**** CE (Directive Rendement 92/42/CEE)
Classe NOx	5 (EN 297)
Évacuation des fumées	Ventouse coaxiale Ø 60/100 mm
Raccordements	Départ/Retour chauffage 3/4", ECS 1/2", gaz 1/2"
Plage de température chauffage	25 - 40 °C ou 30 - 80 °C
Pression mini/maxi chauffage (bar)	0,3 - 3
Plage de température ECS	35 - 60 °C
Pression mini/maxi ECS (bar)	0,5 - 6
Débit spécifique ECS ΔT 30°C (l/min)	11,75
Fonctions principales	Auto-diagnostic, modulation électronique continue, réglages puissance chauffage et sanitaire mini-maxi, fonctions anti-légionellose, anti-gel, anti-blocage pompe et vanne 3 voies, anti-coup de bélier, anti-court cycle, post-circulation
Équipements de série	Kit robinetterie intégré, kit coaxial horizontal, tableau de commande digital LCD, carte électronique DIGITECH®, vase d'expansion chauffage 7 L, groupe hydraulique MULTIPLEX
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage du brûleur et de l'échangeur, contrôle des pressions et des sécurités
Sécurité	Vanne mélangeuse avec sécurité thermique en option, protection anti-gel, anti-blocage, anti-court cycle
Pièces détachées et réparabilité	Pièces disponibles : échangeur, circulateur, vanne 3 voies, carte électronique, vase d'expansion
Informations générales	Chaudière gaz murale à condensation, ECS instantanée, brûleur radial à microflames, échangeur condenseur inox

FOIRE AUX QUESTIONS - DCI 25 DEVILLE

Quelle est la puissance de la chaudière DEVILLE DCI 25 ?

La puissance chauffage est de 9 à 26,68 kW (en régime 50/30 °C) et la puissance ECS est de 25 kW.

Quelles sont les dimensions de la DCI 25 ?

Les dimensions sont : hauteur 730 mm, largeur 410 mm, profondeur 285 mm. Le poids est de 46 kg.

Quel type d'évacuation des fumées est requis ?

L'évacuation est de type ventouse coaxiale en polypropylène de diamètre 60/100 mm, avec une longueur maximale de 6 m.

La chaudière dispose-t-elle d'une fonction anti-légionellose ?

Oui, le modèle DCI 25 intègre une fonction anti-légionellose pour prévenir la prolifération des bactéries dans le circuit ECS.

Quelle est la pression d'eau minimale pour le fonctionnement ?

La pression minimale est de 0,3 bar pour le circuit chauffage et de 0,5 bar pour le circuit ECS. La pression maximale est de 3 bar (chauffage) et 6 bar (ECS).

Comment régler la température de l'eau chaude sanitaire ?

La température ECS se règle via le tableau de commande digital LCD entre 35 et 60 °C. Il est recommandé de ne pas dépasser 60 °C pour éviter les brûlures.

Que faire en cas de code d'erreur sur l'écran ?

Consultez la notice pour le signification du code. La fonction auto-diagnostic intégrée facilite le dépannage. En cas de doute, contactez un professionnel.

Quel entretien annuel est recommandé ?

Un entretien annuel par un installateur qualifié est obligatoire. Il comprend le nettoyage du brûleur, de l'échangeur, le contrôle des pressions, des sécurités et de l'évacuation des fumées.

La chaudière peut-elle être installée à l'extérieur ?

Non, la DEVILLE DCI 25 est une chaudière murale destinée à une installation intérieure. Elle doit être installée dans un local technique ou une cuisine.

Quelle est la garantie constructeur ?

La garantie standard est généralement de 2 ans. Pour les pièces comme l'échangeur inox, une extension jusqu'à 5 ans peut être proposée. Vérifiez les conditions auprès de votre revendeur.

MODE D'EMPLOI DCI 25 DEVILLE

9 À 25 kw / ventouse

DCA : CHAUFFAGE + ECS ACCUMULEE

DCMA : CHAUFFAGE + ECS MICROACCUMULEE

DCI: CHAUFFAGE + ECS INSTANTANEE

Fabrication

• Brûleur radial à microflames à pré-mélange d'air Echangeur condenseur inox

DCA: Echangeur sanitaire double : à plaques + serpentin ballon

• Ballon de stockage 20 l acier émaillé vitrifié avec anode de magnésium

DCMA: Echangeur sanitaire double : à plaques + serpentin balloon - Ballon de stockage 81 acier émaillé vitrifié avec anode de magnésium - Puissance chauffage: 18 kW - Puissance : ECS 25 kW

DCI: Echangeur à plaques

Installation

Départ/Retour chauffage 3/4" Départ/Retour ECS 1/2" - Ø gaz 1/2" - Longueur maxi ventouse horizontalement et verticale 6m 0 60/100

Equipements de SERIE

Kit robinetterie intégré avec filière (robinets départ/retour, robinet gaz, tuyauteries) - Kit coaxial horizontal en polypropylène Ø 60/100, L = 0.75 m Tableau de commande à affichage digital LCD - Cartélectronique DIGITECH® - Auto-diagnostic des pannes, modulation électronique continue, réglages puissance chauffage et sanitaire mini-maxi - Fonctions anti-légionellose (DCA et DCMA), anti-gel, anti-blocage de pompe et vanne 3 voies, anti-coup de bélier, anti-court cycle, post-circulation chauffage et sanitaire - Système MULTIPLEX : groupe hydraulique complet (flussostat, by-pass automatique, circulateur 3 vitesses, vanne 3 voies motorisée avec indicateur de position) Vases d'expansion chauffage 10 l et sanitaire 1 l (DCA et DCMA) - Vase d'expansion chauffage 71 (DCI)

		DCA 25/20	DCMA 25/08	DCI 25
Puisance chauffage / ECS	(kW)	25/25	18/25	25/25
Evacuation		Ventouse	Ventouse	Ventouse
Ø sortie fumées	(mm)	60/100	60/100	60/100
Capacité gallon	(litres)	20	8	/
Prix (€ H.T.)		3 894,00	3 150,00	2 984,00
Code		DCA2520B	DCMA2508	DCI25B

OPTIONS: Kit V 60/100 coaxial vertical	82091LA	235,00	Adaptateur 60/100 - 80/125	226134	41,00
Neutralisér de condensats	82153LA	644,00	Sonde extérieure	73506LA	45,00

		DCA 25/20	DCMA 25/08	DCI 25
Classe énergétique (Dir.Rend.92/42/CEE)		****CE	****CE	****CE
Classe de Nox (EN 297)		5	5	5
Evacuation		Ventouse	Ventouse	Ventouse
Ø sortie fumées	mm	60/100	60/100	60/100
Puisance nominale (50/30 °C)	kW	9 - 26,68	17,69	9 - 26,68
Rendement à 100 % Pn (50/30 °C) sur PCI	%	106,7	107	106,7
Rendement à 30 % Pn (50/30 °C) sur PCI	%	106,3	108,1	106,3
Puisance nominale (80/60 °C)	kW	8,73 - 24,6	3,90 - 17,69	8,73 - 24,6
Rendement à 100 % Pn (80/60 °C) sur PCI	%	98,4	98,3	98,4
Rendement à 30 % Pn (80/60 °C) sur PCI	%	100,1	101,1	100,1
Hauteur	mm	900	790	730
Largeur	mm	490	450	410
Profondeur	mm	450	330	285
Poids	kg	70	52	46
Température chauffage - Plage de réglage	°C	25 - 40 ou 30 - 80	25 - 40 ou 30 - 80	25 - 40 ou 30 - 80
Pression mini-maxi chauffage	bar	0,3 - 3	0,3 - 3	0,3 - 3
Capacité gallon	l	20	8	/
Température sanitaire - Plage de réglage	°C	35 - 60	35 - 60	35 - 60
Pression mini-maxi ECS	bar	0,5 - 6	0,5 - 6	0,5 - 6
Débit continu ECS ΔT 30 °C	l/h	768	702	/
Débit spécifique ECS ΔT 30 °C	l/min	/	/	11,75
1er soutirage ECS ΔT 30 °C	l/10 min	143	131	/

Implantation

DCA 25/20

DCMA 25/08

DCI 25

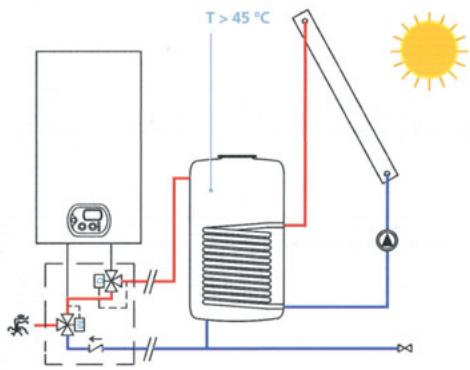

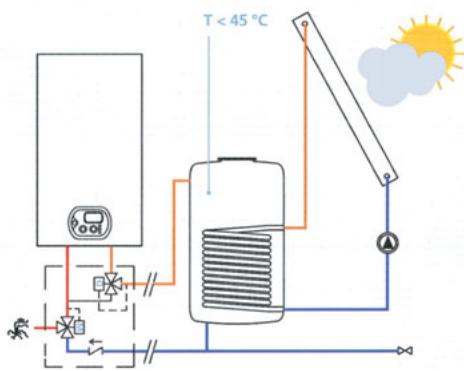

Kit solaire pour production d'eau chaude sanitaire

Kit de mélange hydraulique pour interface entre la chaudière et une installation solaire. Comprend une vanne déviatrice et une vanne mélangeuse pour une production d'eau chaude sanitaire à température constante et contrôle.

• Vanne mélangeuse avec sécurité thermique en cas de manque d'eau froide pour prévenir des risques de brûlure
• Système compatible uniquement avec les chaudières murales des pages 62 à 65

H x L x P	(mm)	175 x 230 x 140
Poids	(kg)	3,3
Température maxi	(°C)	100
Pression maxi	(bar)	10
Pression différentielle maxi	(bar)	10
Prix (€ H.T.)		490,00
Code		EKOSOL
