Configuration manuelle 14 Bases de la technologie sans fil 78 Définition de “sans fil” 79 Conseils 81 Modes sans fil 82 Bases de la mise en réseau 83 Contrôle de l’adresse IP 83 Attribution statique d’une adresse IP 84 Caractéristiques techniques 85
Définition du WPA 61 Assistant de configuration de la sécurité du réseau sans fil 62 Configuration de WPA-Personal (PSK) 65 Configuration de WPA-Enterprise (RADIUS) 66 Connexion à un réseau sans fil 68 À l’aide de Windows Vista® 68 Configurer la sécurité du réseau sans fil 69 Manuel d’utilisation du DIR-655 D-Link

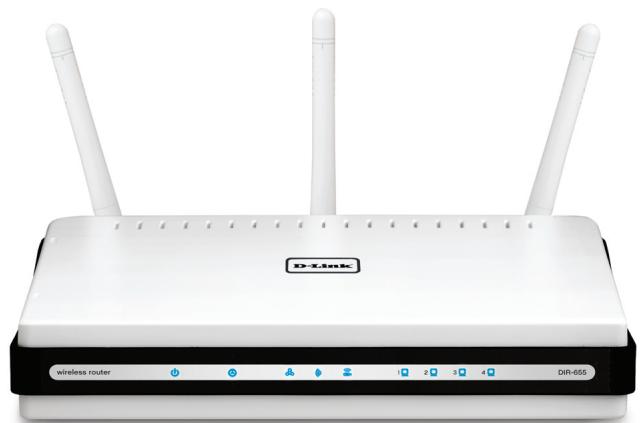

PERFORMANCES ABSOLUES Le routeur Xtreme N™ D-Link (DIR-655) est un périphérique conforme à la norme 802.11n en version préliminaire offrant des performances réelles 650 % supérieures à une connexion sans fil 802.11g (également supérieures à une connexion Ethernet câblée de 100 Mo/s). Créez un réseau sans fil sécurisé pour partager des photos, des fichiers, de la musique, des vidéos, des imprimantes et des périphériques de stockage réseau dans tout le domicile. Connectez le routeur Xtreme N™ à un modem câblé ou DSL et partagez votre accès Internet haut débit avec tous les membres du réseau. De plus, ce routeur comporte un moteur de qualité de service (QoS) maintenant les appels téléphoniques numériques (voix sur IP) et les jeux en lignes constants et réactifs, d’où une meilleure utilisation d’Internet. COUVERTURE ÉTENDUE À TOUT LE DOMICILE Doté de la technologie Xtreme N™, ce routeur hautes performances offre une meilleure couverture de tout le domicile, tout en réduisant les zones d’ombre. Le routeur Xtreme N™ est destiné aux grandes demeures et aux utilisateurs souhaitant une mise en réseau plus performante. Ajoutez un adaptateur Xtreme N™ pour ordinateur portable ou fixe et restez connecté à votre réseau presque partout chez vous. SÉCURITÉ SANS FAILLE DU RÉSEAU Le routeur Xtreme N™ prend en charge toutes les fonctions de sécurité sans fil de pointe pour éviter tout accès non autorisé, sur le réseau sans fil, comme sur Internet. La prise en charge des normes WPA et WEP garantit que vous utilisez la meilleure méthode de chiffrement possible, quels que soient vos périphériques clients. Ce routeur Xtreme N™ utilise en outre deux parefeux actifs (SPI et NAT) pour empêcher les attaques potentielles provenant d’Internet. * Débit maximum du signal sans fil provenant des caractéristiques de la norme IEEE 802.11g et des spécifications 802.11n en version préliminaire. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l’importance du trafic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.
• Compatibilité avec les périphériques 802.11g: le DIR-655 reste parfaitement conforme à la norme IEEE 802.11g et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11g existants. • Fonctions de pare-feu avancées: l’interface Web affiche plusieurs fonctions de gestion du réseau avancées, dont: • Filtrage du contenu: filtrage du contenu en toute simplicité, basé sur l’adresse MAC, l‘URL et/ou le nom de domaine. • Gestion des filtres: ces filtres peuvent être gérés pour être actifs certains jours ou pendant une certaine durée (en heures ou minutes). • Sessions multiples/simultanées sécurisées: le DIR-655 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L’utilisateur derrière le DIR-655 peut donc accéder en toute sécurité aux réseaux d’entreprise. • Assistant de configuration convivial: grâce à son interface Web simple d’utilisation, le DIR-655 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu’elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifiques en quelques minutes. * Débit maximum du signal sans fil provenant des caractéristiques de la norme IEEE 802.11g et des spécifications 802.11n en version préliminaire. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l’importance du trafic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

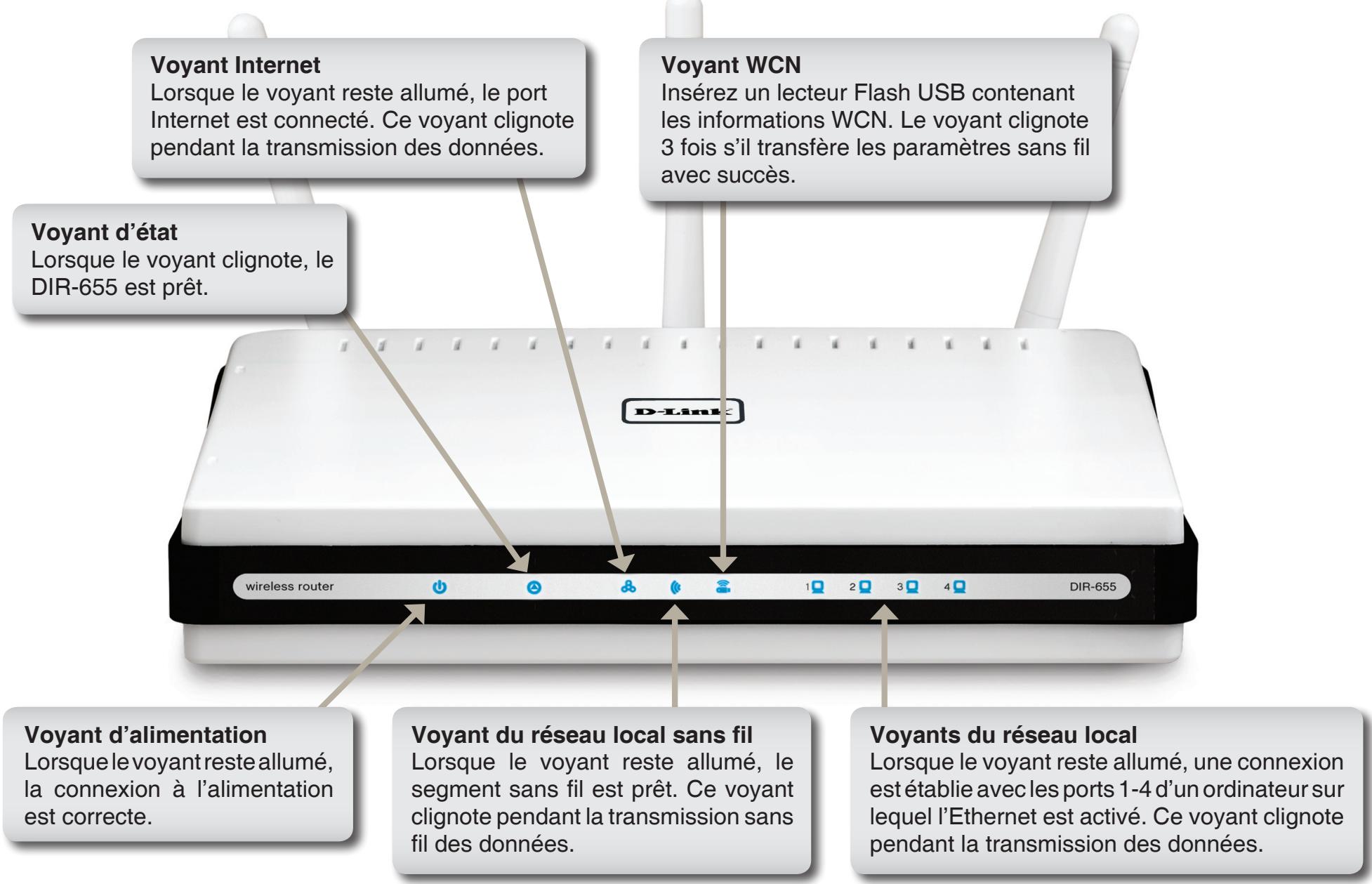

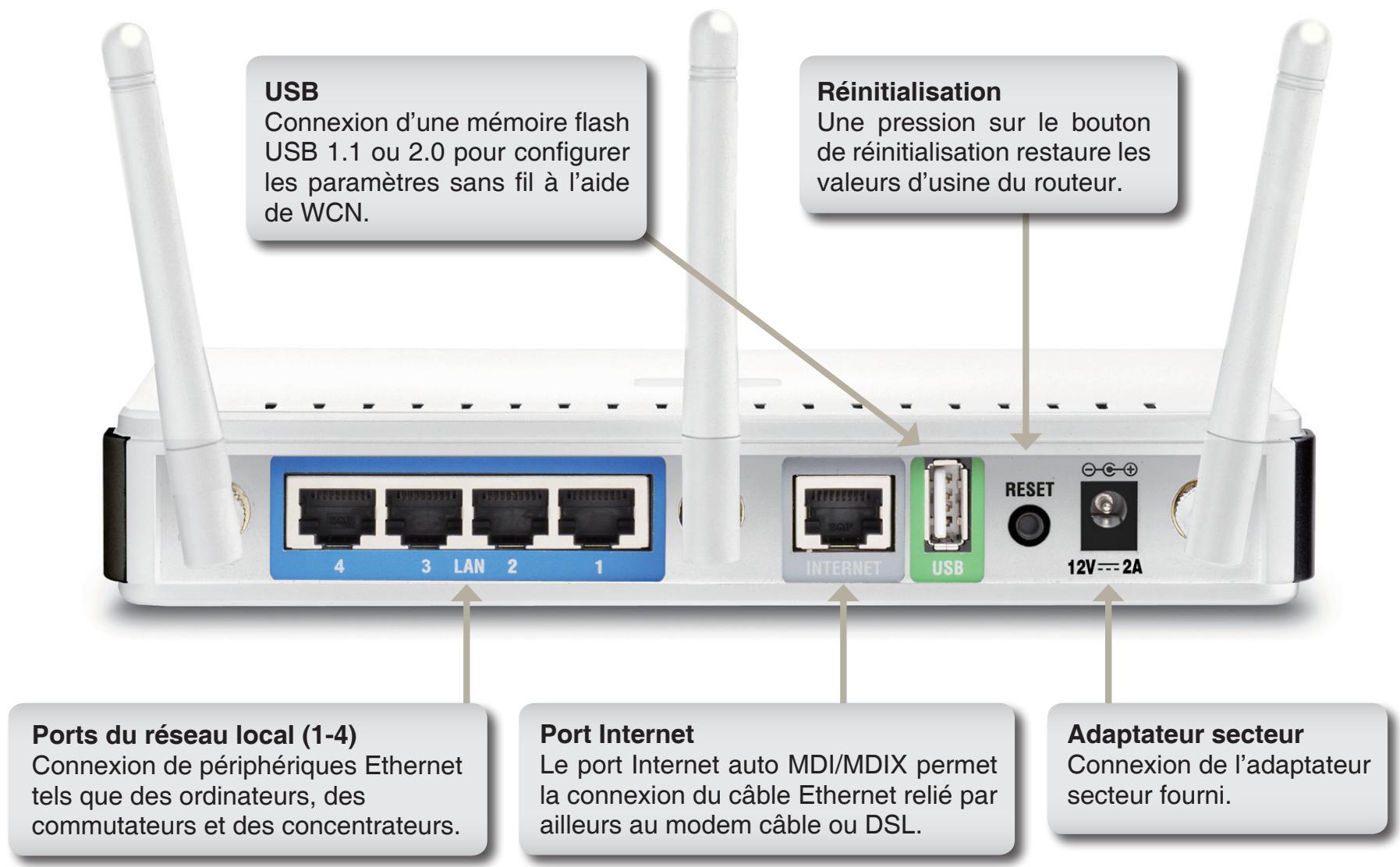

Connexion de périphériques Ethernet tels que des ordinateurs, des commutateurs et des concentrateurs.
Une pression sur le bouton de réinitialisation restaure les valeurs d’usine du routeur.
Lorsque le voyant clignote, le DIR-655 est prêt.
Lorsque le voyant reste allumé, la connexion à l’alimentation est correcte.
Lorsque le voyant reste allumé, le segment sans fil est prêt. Ce voyant clignote pendant la transmission sans fil des données.
Lorsque le voyant reste allumé, une connexion est établie avec les ports 1-4 d’un ordinateur sur lequel l’Ethernet est activé. Ce voyant clignote pendant la transmission des données. 5
Si vous êtes équipé d’un modem DSL et que vous vous connectez par PPPoE, veillez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou Ethernet 300 de votre ordinateur pour pouvoir vous connecter à Internet.
Placez les appareils de façon à limiter le nombre de murs ou de plafonds. 2. Veillez à avoir une ligne directe entre les périphériques du réseau. Un mur de 50 cm d’épaisseur à un angle de 45 degrés semble faire un mètre. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d’épaisseur ! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (sans inclinaison). 3. Les matériaux de construction jouent un rôle important. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d’accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l’acier, le métal, les parois isolées, l’eau (aquariums), les miroirs, les classeurs, les briques et le béton, peuvent dégrader le signal du réseau sans fil. 4. Maintenez votre produit à l’écart (au moins 1 à 2 mètres) de dispositifs électriques ou d’appareils générant un bruit RF. 5. L’utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz est le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n’est pas utilisé. Manuel d’utilisation du DIR-655 D-Link

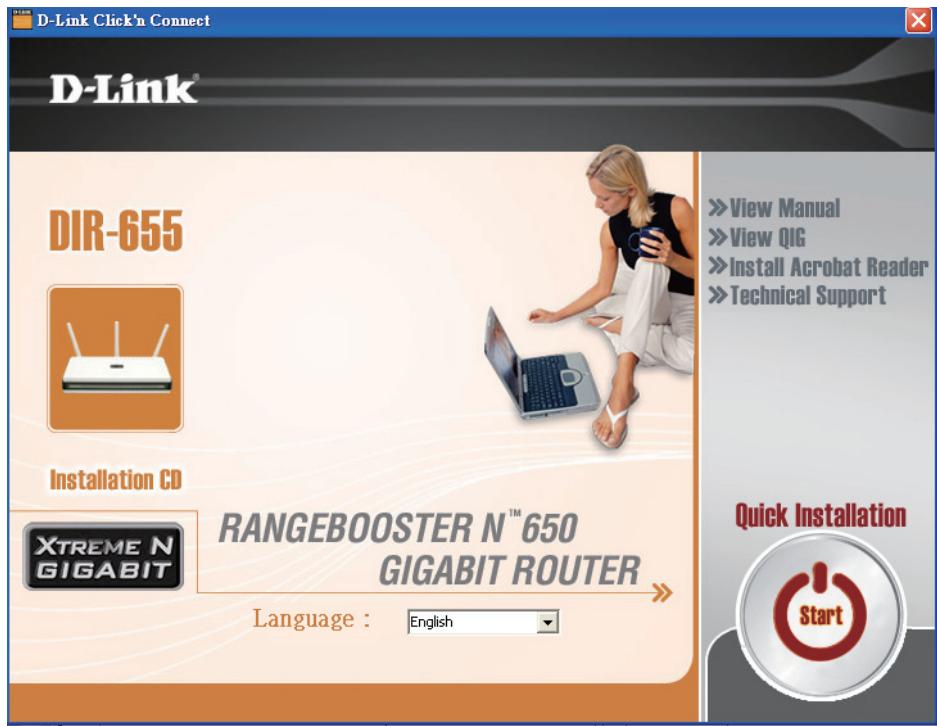

Windows®. Si le CD ne démarre pas automatiquement, cliquez sur Démarrer > Exécuter. Dans la boîte Run (Exécuter), tapez “D:\D-Link.exe” (où D: représente la lettre de lecteur de votre CD-ROM). Quand l’écran d’exécution automatique apparaît, cliquez sur le bouton Start(Démarrer). When the autorun screen appears, click the Start button.
Manuel d’utilisation du DIR-655 D-Link

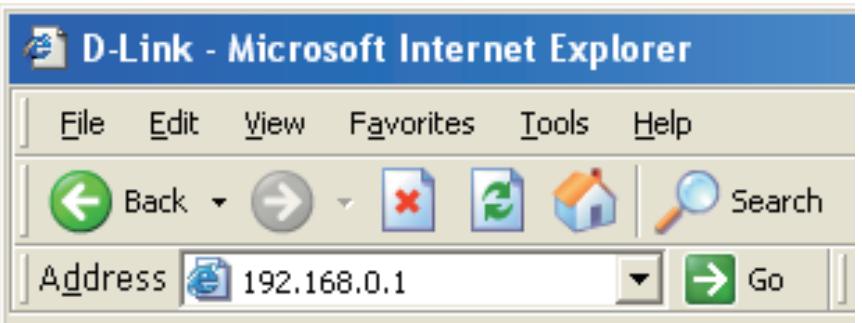

Si le message d’erreur “Page Cannot be Displayed” (Impossible d’afficher la page) s’affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l’aide. Manuel d’utilisation du DIR-655 D-Link

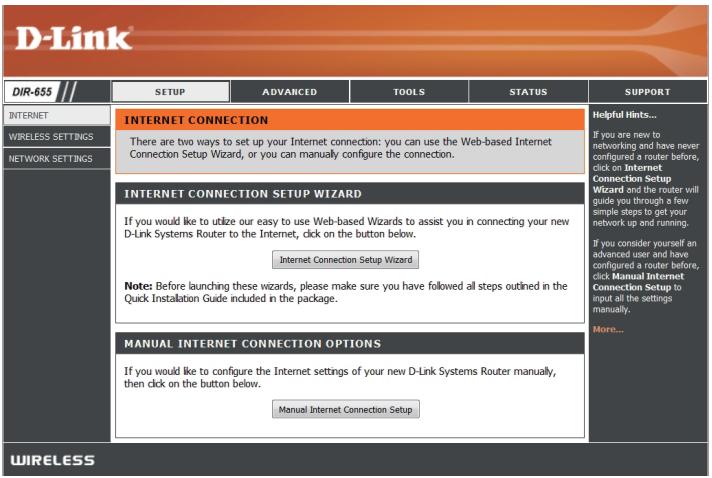

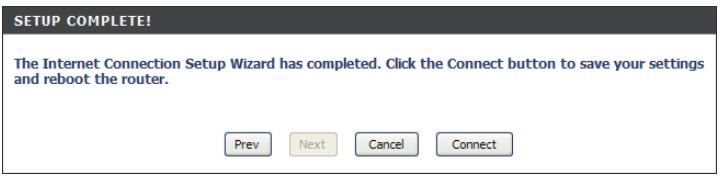

(Lancer l’assistant de configuration de connexion Internet) pour commencer. Pour configurer vos paramètres sans fil, cliquez sur Launch Wireless Security Setup Wizard (Lancer l’assistant de configuration de la sécurité du réseau sans fil) et passez à la page 62.

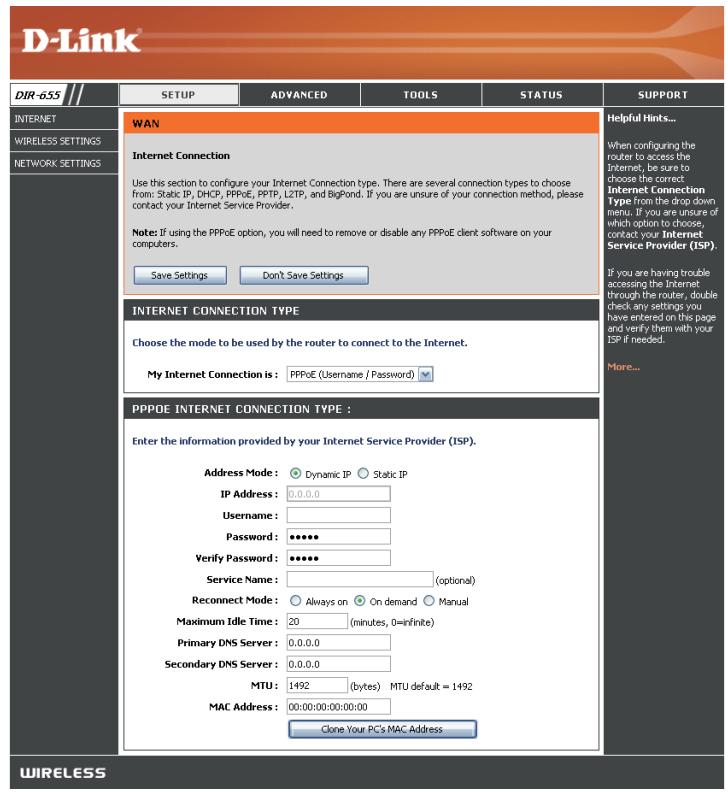

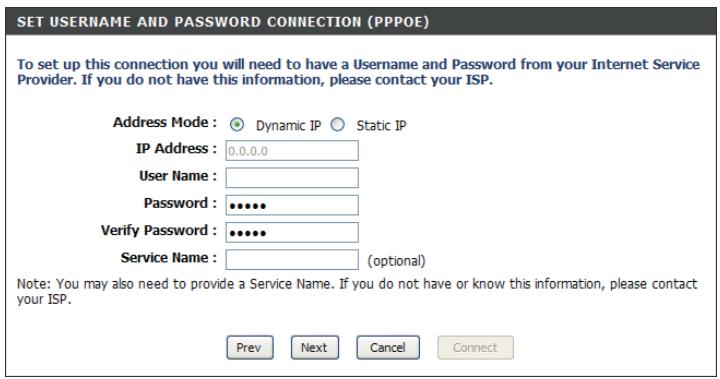

Si vous avez sélectionné PPPoE, saisissez votre nom d’utilisateur PPPoE et votre mot de passe. Cliquez sur Next (Suivant) pour continuer. Sélectionnez Static (Statique) si le fournisseur d’accès Internet vous a attribué l’adresse IP, le masque de sous-réseau, la passerelle et les adresses DNS du serveur. Remarque: veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n’est plus nécessaire et ne fonctionne pas via un routeur.
Fermez la fenêtre de votre navigateur et rouvrez-la pour tester votre connexion Internet. Quelques essais peuvent être nécessaires avant de réussir à vous connecter à Internet pour la première fois. Manuel d’utilisation du DIR-655 D-Link

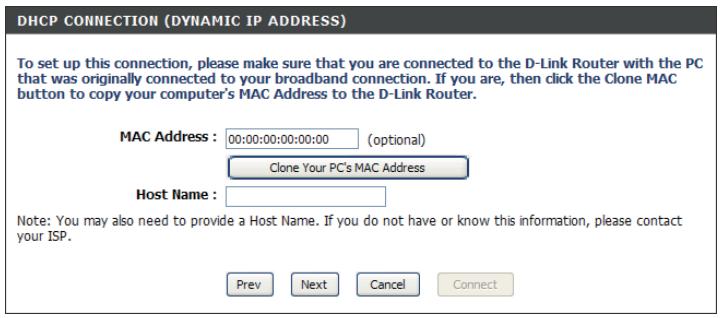

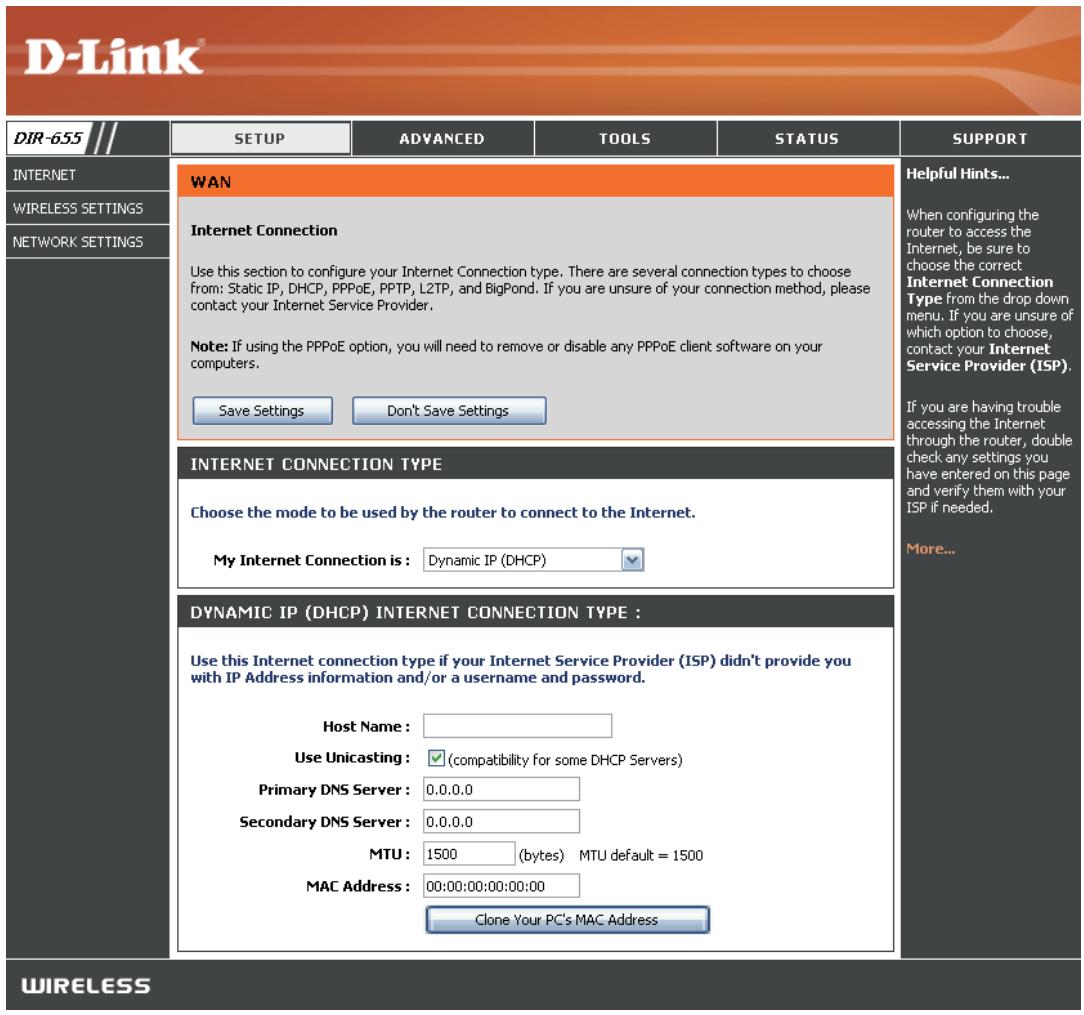

Host Name Le Host Name (Nom d’hôte) est facultatif, (Nom d’hôte): mais peut être exigé par certains fournisseurs d’accès Internet. Use Unicasting Cochez la case si vous avez des difficultés (Utiliser la à obtenir une adresse IP auprès de votre monodiffusion): fournisseur d’accès à Internet. DNS Addresses Saisissez l’adresse IP principale du serveur (Adresses DNS): DNS attribuée par votre fournisseur d’accès Internet. MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d’accès Internet spécifique. 1500 est la MTU par défaut. MAC Address L’adresse MAC par défaut est définie sur l’adresse MAC de l’interface physique du port Internet du routeur haut débit. (Adresse MAC): Il est déconseillé de la modifier, sauf si votre fournisseur d’accès Internet l’exige. Vous pouvez utiliser le bouton Clone Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de votre carte Ethernet. Manuel d’utilisation du DIR-655 D-Link
Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n’est plus nécessaire et ne fonctionne pas via un routeur. My Internet Connection Sélectionnez PPPoE (Username/Password [Nom d’utilisateur/Mot de (Ma connexion Internet): passe]) dans le menu déroulant. Address Mode Sélectionnez Static (Statique) si le fournisseur d’accès Internet vous (Mode adresse): a attribué l’adresse IP, le masque de sous-réseau, la passerelle et les adresses DNS du serveur. Dans la plupart des cas, sélectionnez Dynamic (Dynamique). IP Address (Adresse IP): Saisissez l’adresse IP (PPPoE statique uniquement). Nom d’utilisateur: Saisissez votre nom d’utilisateur PPPoE. Password Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans la case (Mot de passe): suivante. Service Name Saisissez le nom du service du fournisseur d’accès Internet (facultatif). (Nom du service): Reconnection Mode Sélectionnez Always-on (Toujours activée), On demand (À la demande) (Mode reconnexion): ou Manual (Manuelle). Maximum Idle Time Saisissez les adresses principale et secondaire du serveur DNS (PPPoE (Temps d’inactivité statique uniquement). maximum): DNS Addresses Saisissez le temps d’inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez (Adresse MAC): de la modifier, sauf si votre fournisseur d’accès Internet l’exige. Vous pouvez utiliser le bouton Clone Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de votre carte Ethernet.

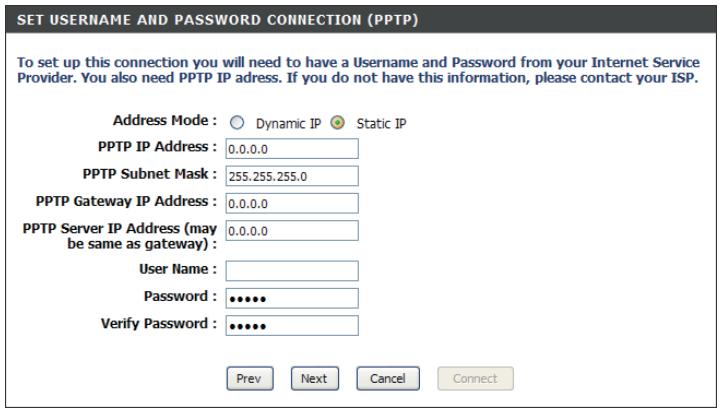

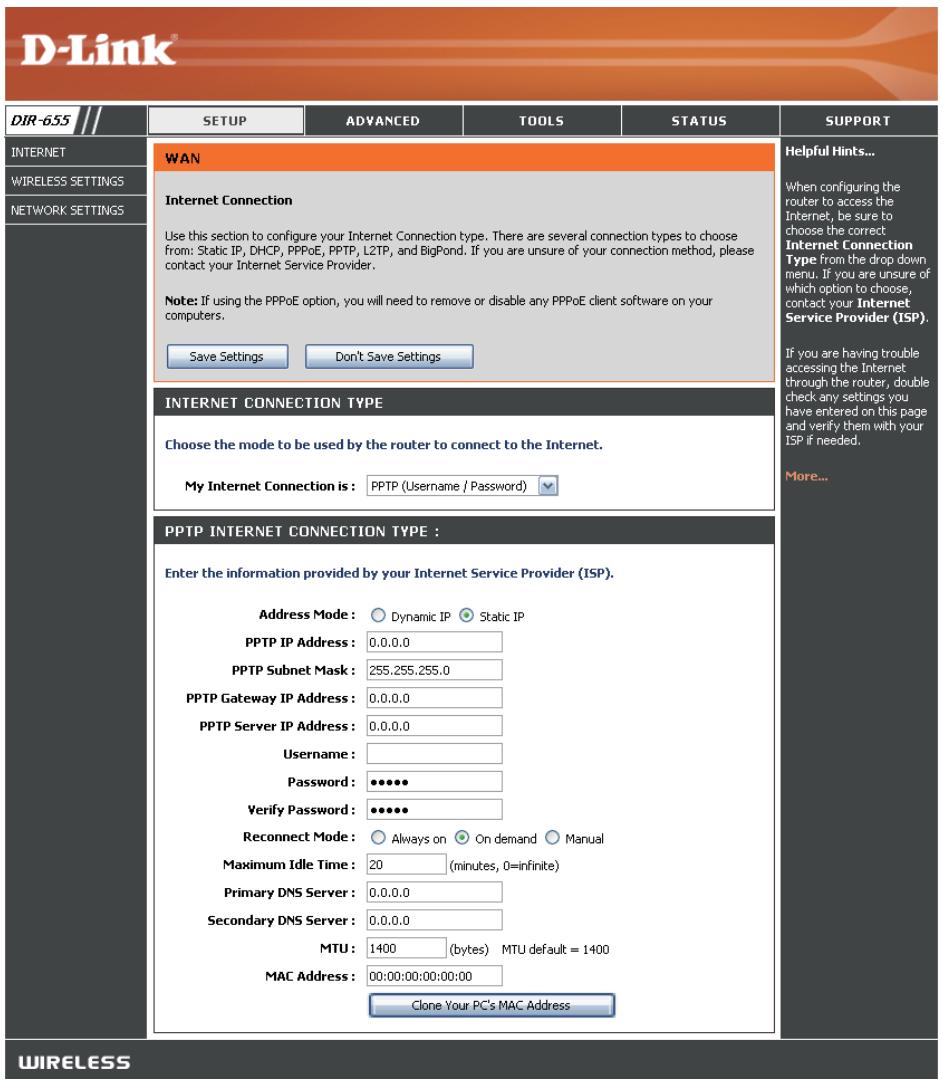

Dynamic (Dynamique). PPTP IP Address Saisissez l’adresse IP (PPTP statique uniquement). (Adresse IP de PPTP): Mask (Masque de Saisissez les adresses principale et secondaire du sous-réseau de PPTP): serveur DNS (PPTP statique uniquement). PPTP Gateway Saisissez l’adresse IP de la passerelle attribuée par (Passerelle PPTP: votre fournisseur d’accès Internet. PPTP Server IP Saisissez l’adresse IP du serveur fournie par votre (Adresse IP du fournisseur d’accès Internet (facultatif). serveur PPTP): Username Saisissez votre nom d’utilisateur PPTP. (Adresse MAC): Il est déconseillé de la modifier, sauf si votre fournisseur d’accès Internet l’exige. Vous pouvez utiliser le bouton Clone Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de votre carte Ethernet.

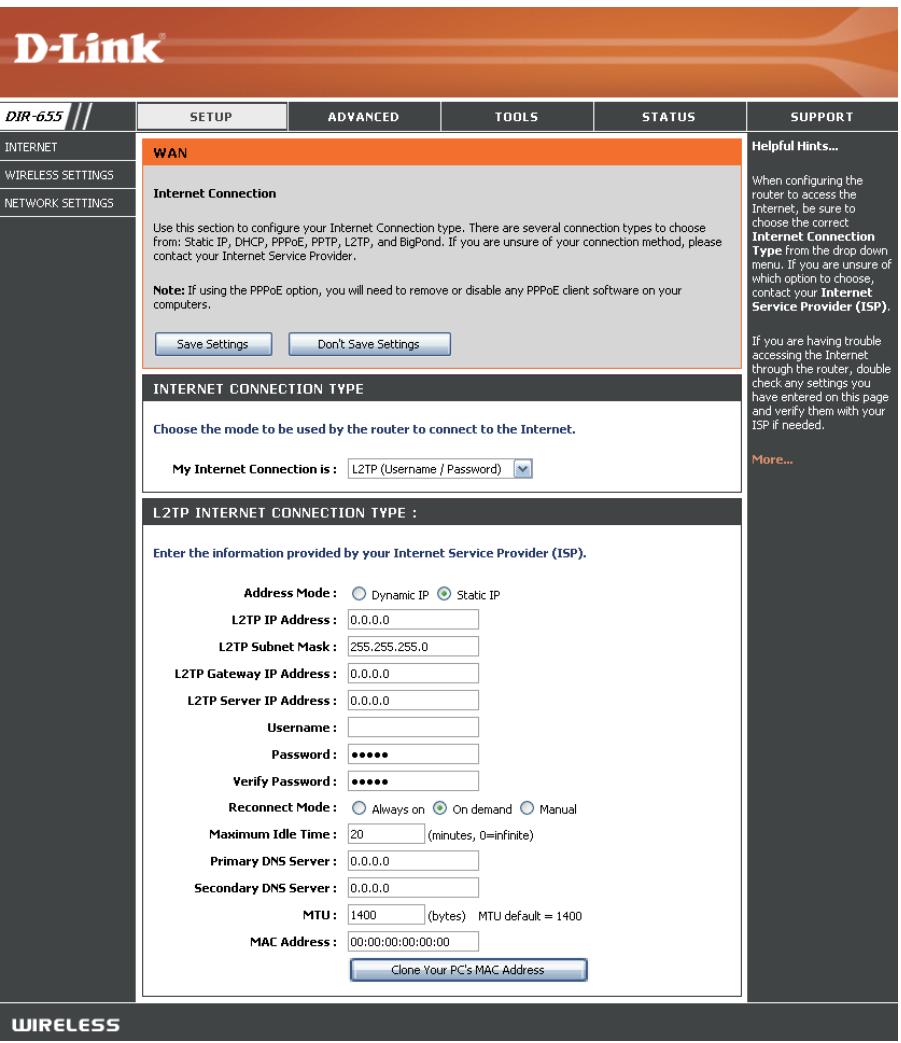

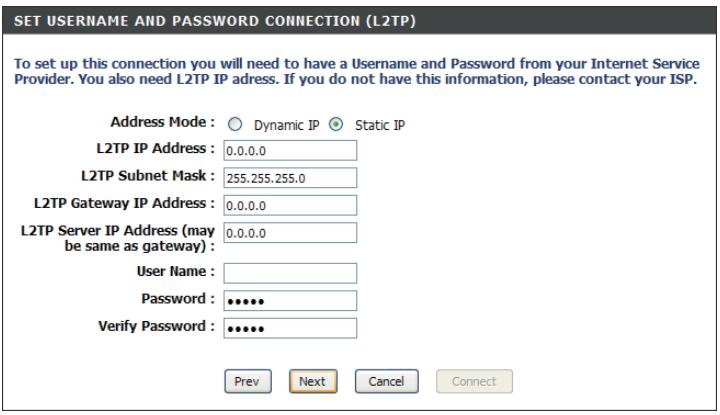

(Adresse IP de L2TP): fournisseur d’accès à Internet (statique uniquement). L2TP Subnet Mask Saisissez le masque de sous-réseau fourni par votre (Masque de fournisseur d’accès à Internet (statique uniquement). sous-réseau de L2TP): L2TP Gateway Saisissez l’adresse IP de la passerelle attribuée par (Passerelle L2TP): votre fournisseur d’accès Internet. L2TP Server IP Saisissez l’adresse IP du serveur fournie par votre (Adresse IP de L2TP): fournisseur d’accès Internet (facultatif). Saisissez votre nom d’utilisateur L2TP. Username (Nom Enter your L2TP username. d’utilisateur): (Cloner l’adresse Il est déconseillé de la modifier, sauf si votre fournisseur d’accès Internet l’exige. Vous pouvez utiliser le bouton Clone MAC): Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de votre carte Ethernet.

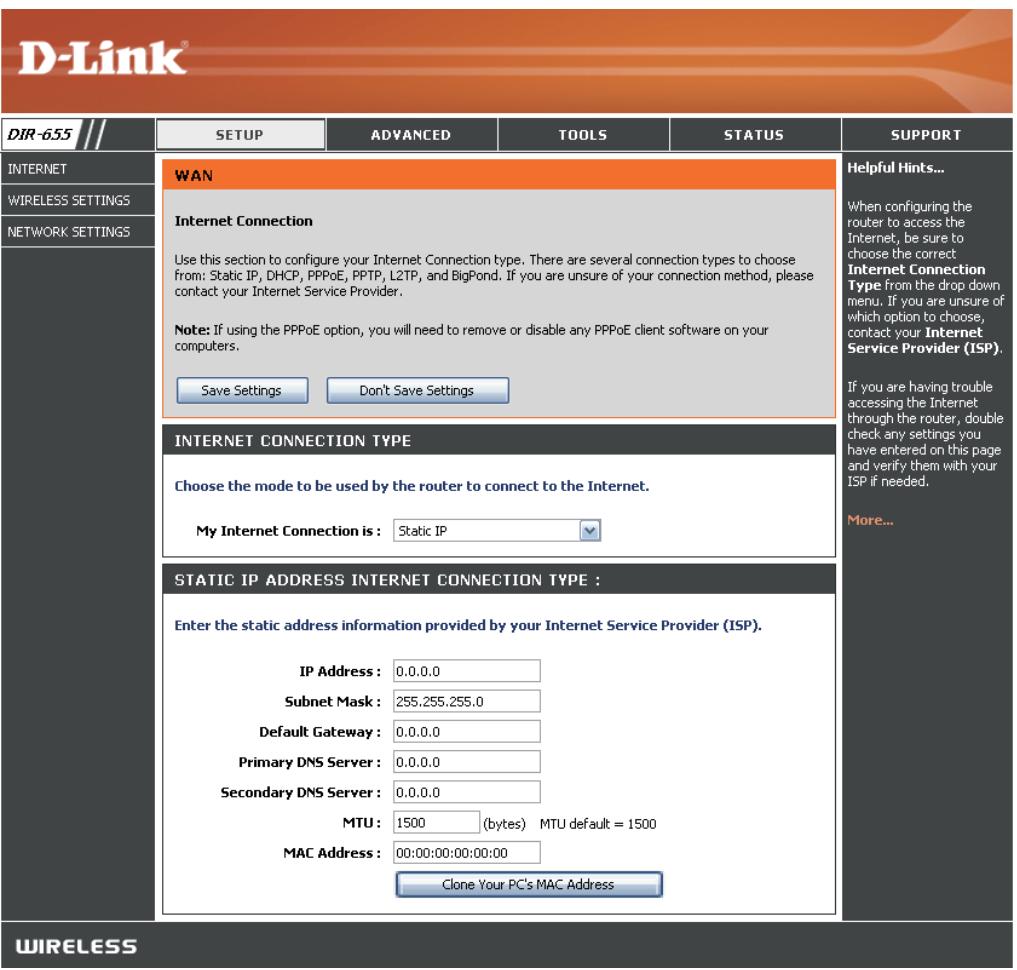

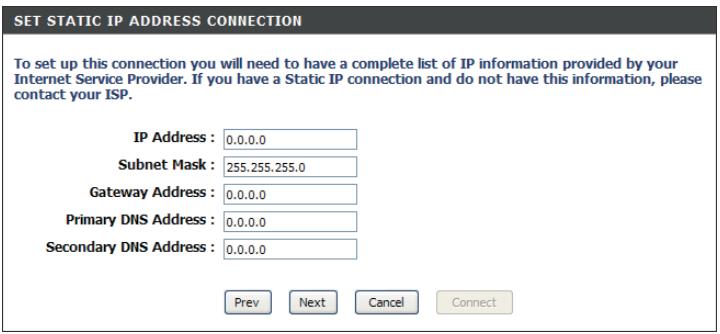

IP Address Saisissez l’adresse IP attribuée par votre (Adresse IP): fournisseur d’accès Internet. Subnet Mask (Masque Saisissez le masque de sous-réseau attribué de sous-réseau): par votre fournisseur d’accès Internet. Default Gateway Saisissez la passerelle attribuée par votre (Passerelle par défaut): fournisseur d’accès Internet. DNS Servers Les informations relatives au serveur DNS sont (Serveurs DNS): fournies par votre fournisseur d’accès Internet (FAI). MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d’accès Internet spécifique. 1500 est la MTU par défaut. MAC Address (Adresse MAC): L’adresse MAC par défaut est définie sur l’adresse MAC de l’interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre fournisseur d’accès Internet l’exige. Vous pouvez utiliser le bouton Clone Your PC’s MAC Address (Cloner l’adresse MAC du PC) pour remplacer l’adresse MAC du port Internet par celle de votre carte Ethernet. Manuel d’utilisation du DIR-655 D-Link

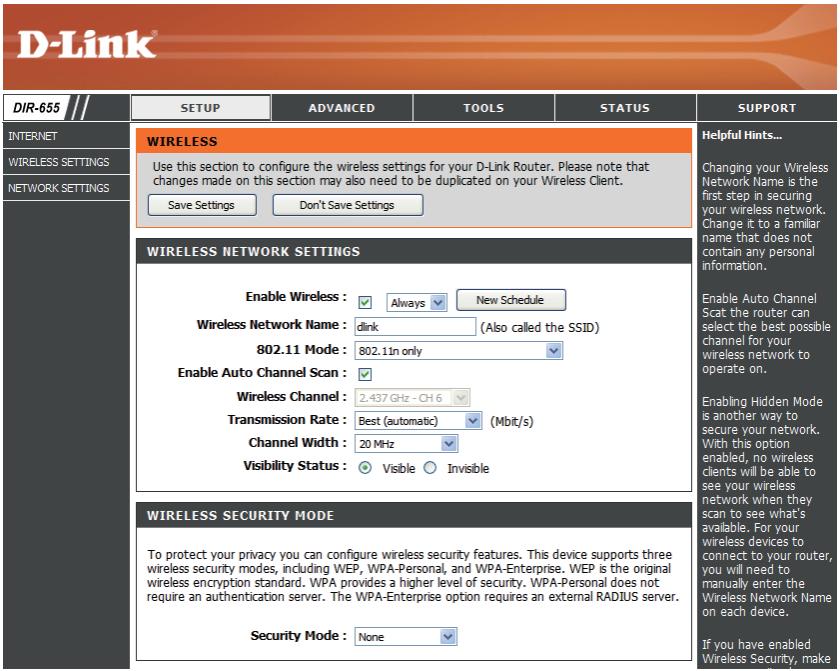

(Activer le mode ne voulez pas utiliser le réseau sans fil, décochez la case sans fil): pour désactiver toutes les fonctions de réseau sans fil. Schedule Calendrier des heures où les règles des paramètres sans fil (Calendrier): sont activées. Il peut être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Réseau sans fil Le SSID (Service Set Identifier) correspond au nom de votre Name (Nom): réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse. Enable Auto Channel Scan Le paramètre Auto Channel Scan (Balayage automatique (Activer le balayage du canal) peut être sélectionné pour que le DIR-655 puisse automatique du canal) sélectionner le canal présentant le moins d’interférences. Canal sans fil: Indique le paramètre du canal du DIR-655. Par défaut, il est défini sur 6. Il peut être modifié pour s’ajuster au paramètre du canal d’un réseau sans fil existant ou pour personnaliser le réseau sans fil. Si vous activez Auto Channel Scan (Balayage automatique du canal), cette option est grisée. 802.11 Mode Sélectionnez l’un des modes suivants: (Mode 802.11): 802.11g Only (802.11g uniquement) - Sélectionnez cette option si vous possédez uniquement des clients sans fil 802.11g. 802.11n Only (802.11n seulement) - Sélectionnez cette option si tous vos clients sans fil sont 802.11n. Mixed 802.11n and 802.11g (802.11n et 802.11g mixte) - Sélectionnez cette option si vous utilisez un mélange de clients sans fil 802.11n et 11g. Channel Width Sélectionnez la largeur du canal : (Largeur de canal): Auto 20/40 - Il s’agit du paramètre par défaut. Sélectionnez cette option si vous utilisez à la fois des périphériques sans fil 802.11n et non 802.11n. 20MHz - Sélectionnez cette option si vous n’utilisez pas de client sans fil 802.11n. 40MHz - Sélectionnez cette option si vous disposez uniquement de clients sans fil 802.11n. Transmission Rate Sélectionnez le débit de transmission. Il est vivement recommandé de sélectionner Best (Auto [Optimal - Auto]) pour (Vitesse de transmission): obtenir des performances optimales. Visibility Status Sélectionnez Invisible si vous ne voulez pas que le DIR-655 diffuse le SSID de votre réseau sans fil. Le cas échéant, (État de visibilité): le SSID du DIR-655 est masqué par les utilitaires Site Survey (Visite des lieux) ; vos clients sans fil doivent donc le connaître. Manuel d’utilisation du DIR-655 D-Link
IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l’utilitaire de configuration. Subnet Mask (Masque Saisissez le masque de sous-réseau. Par défaut, il s’agit de sous-réseau): de 255.255.255.0. Local Domain Saisissez le nom de domaine (facultatif). (Domaine local: Enable DNS Relay Décochez la case permet de transférer les données du (Activer le relais DNS): serveur DNS du fournisseur d’accès Internet vers vos ordinateurs. Si vous la cochez, vos ordinateurs utilisent le routeur comme un serveur DNS.

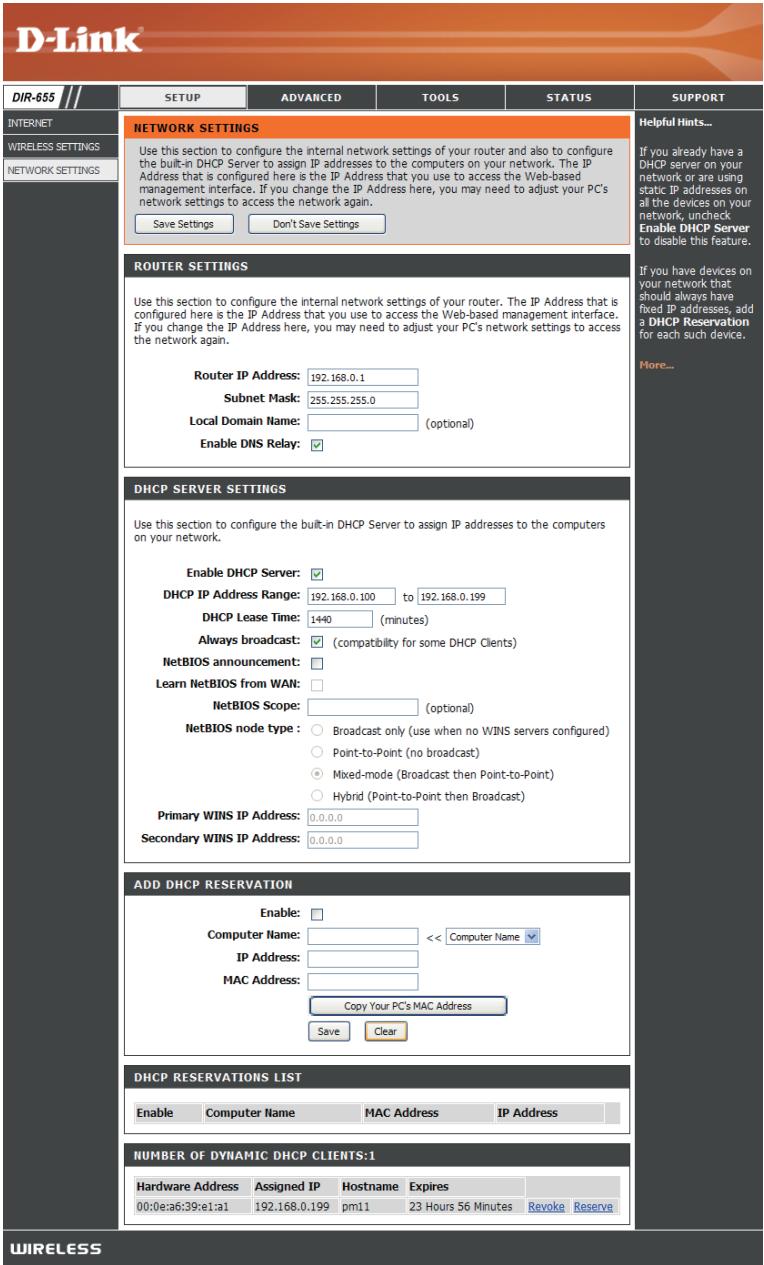

Address Range en attribuer une au serveur DHCP. (Plage d’adresses IP du DHCP): Remarque : Si vous attribuez les adresses IP statiquement (manuellement) à vos ordinateurs ou périphériques, veillez à ce qu’elles se trouvent hors de cette gamme pour éviter les conflits d’IP. DHCP Lease Time Durée de concession de l’adresse IP. Saisissez la (Durée de la Lease time (Durée de concession) en minutes. concession DHCP): Always Broadcast Activez cette fonction pour diffuser le serveur (Toujours diffusé): DHCP de votre réseau sur les clients du réseau local/étendu. NetBIOS NetBIOS permet aux hôtes du réseau local Announcement de faire apparaître tous les autres ordinateurs (Avis NetBIOS): du réseau. Activez cette fonction pour que le serveur DHCP fournisse les paramètres de configuration de NetBIOS. Learn NetBIOS from WAN (Acquérir NetBIOS à partir du réseau étendu):
NetBIOS Mode Type Sélectionnez le type de nœud NetBIOS: Broadcast only (Diffusion uniquement), Point-to-Point (Point à point), (Type de mode Mixed-mode (Mode mixte) et Hybrid (Hybride). NetBIOS): Primary/ Secondary Saisissez les adresses IP principale et secondaire de votre WINS. WINS IP Address (Adresse IP principale/ secondaire du WINS) Computer Name Saisissez le nom de l’ordinateur ou sélectionnez(Nom de l’ordinateur): le dans le menu déroulant, puis cliquez sur <<. IP Address Saisissez l’adresse IP que vous voulez attribuer (Adresse IP): à l’ordinateur ou au périphérique. Elle doit se trouver dans la plage d’adresses IP du DHCP. MAC Address Saisissez l’adresse MAC de l’ordinateur ou du (Adresse MAC): périphérique. Copy Your PC’s Pour attribuer une adresse IP à l’ordinateur sur MAC Address (Copier lequel vous êtes en train de travailler, cliquez l’adresse MAC du PC) : sur ce bouton pour renseigner les champs. Save (Enregistrer): Cliquez sur Save (Enregistrer) pour enregistrer la saisie. Vous devez cliquer sur Save Settings (Enregistrer les paramètres), en haut, pour activer vos réservations. Nombre de clients DHCP dynamiques: Dans cette section, vous pouvez voir les périphériques du réseau local utilisant actuellement des adresses IP. Revoke (Rejeter): Cliquez sur Revoke (Rejeter) pour annuler la concession d’un périphérique donné du réseau local et libérer une entrée dans la table de concession. Ne procédez ainsi que si le périphérique n’a plus besoin d’adresse IP concédée, car il a été retiré du réseau, par exemple.

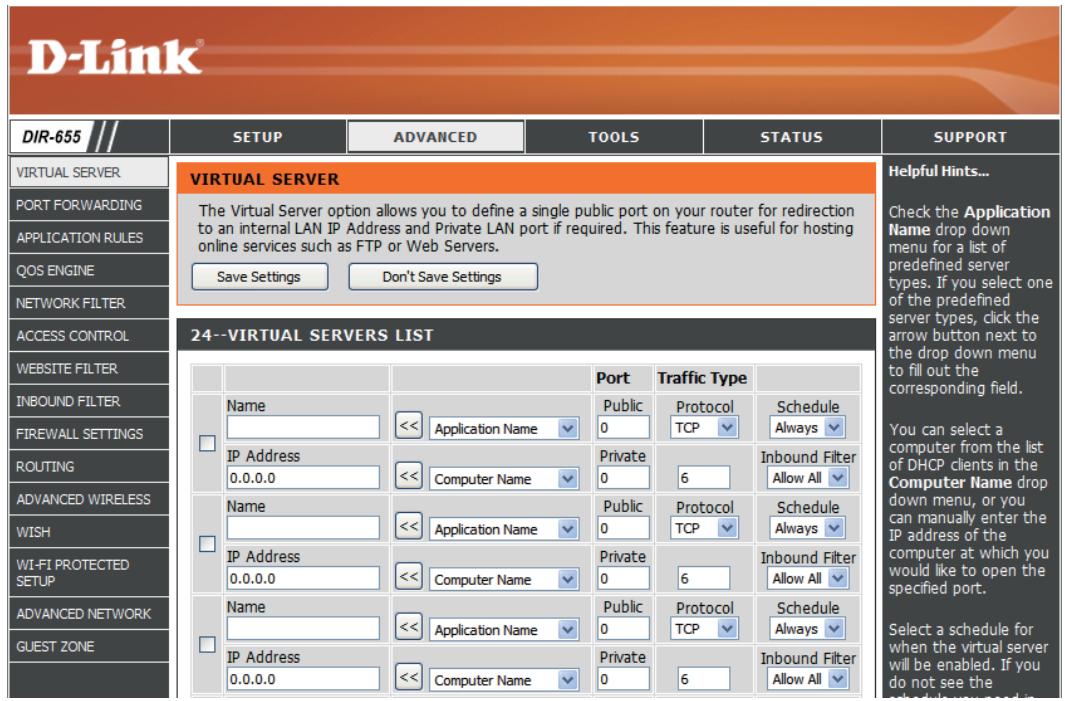

Le DIR-655 peut également procéder à une redirection de port. Ainsi, le trafic entrant dans un port donné peut être redirigé vers un autre port de l’ordinateur serveur. Chaque service virtuel créé est répertorié en bas de l’écran, dans la Virtual Servers List (Liste de serveurs virtuels). Certains services virtuels prédéfinis se trouvent déjà dans la table. Vous pouvez les utiliser en les activant et en attribuant l’adresse IP de serveur correspondant. Pour obtenir une liste de ports destinés aux applications courantes, veuillez consulter le http://support.dlink.com/ faq/view.asp?prod_id=1191.
Sélectionnez une application, puis cliquez sur << pour renseigner les champs. IP Address Saisissez l’adresse IP de l’ordinateur de votre (Adresse IP): réseau local sur lequel vous voulez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparaît dans le menu déroulant “Computer Name” (Nom d’ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<. Private Port/ Saisissez le port que vous voulez ouvrir en Public Port regard de Private Port (Port privé) et Public (Port privé/public): Port (Port public). Les ports privé et public sont généralement les mêmes. Le port public correspond à celui qui est visible du côté Internet, alors que le port privé est utilisé par l’application de l’ordinateur se trouvant sur votre réseau local. Protocol Type Sélectionnez TCP, UDP ou Both (Les deux) dans le menu déroulant. (Type de protocole): Inbound Filter Sélectionnez Allow All [Autoriser tout] (l’option la plus courante) ou un filtre entrant créé. Vous pouvez créer vos propres (Filtre entrant): filtres entrants sur la page Advanced > Inbound Filter (Avancé > Filtre entrant). Schedule Calendrier des heures où la règle de serveur virtuel est activée. Il peut être défini sur Always (Toujours) pour que ce service (Calendrier): soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

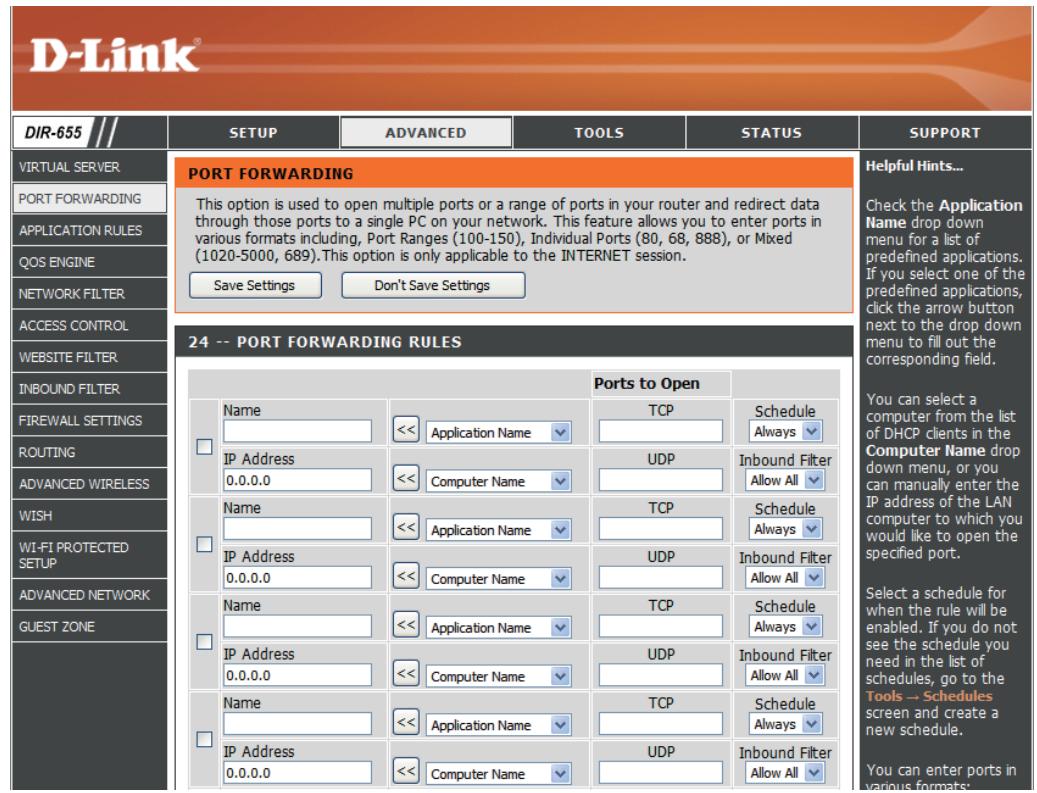

<< pour renseigner les champs. IP Address Saisissez l’adresse IP de l’ordinateur de votre (Adresse IP): réseau local sur lequel vous voulez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparaît dans le menu déroulant “Computer Name” (Nom d’ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<. TCP/UDP: Saisissez le ou les ports TCP et/ou UDP que vous voulez ouvrir. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports par un commun. Inbound Filter Exemple : 24,1009,3000-4000 (Filtre entrant): Sélectionnez Allow All [Autoriser tout] (l’option la plus courante) ou un filtre entrant créé. Vous pouvez créer vos propres filtres entrants sur la page Advanced > Inbound Filter (Avancé > Filtre entrant). Schedule Calendrier des heures où la règle de serveur virtuel est activée. Il peut être défini sur Always (Toujours) pour que ce service (Calendrier): soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
à utiliser, puis activez-la. Name (Nom): Saisissez un nom de règle. Vous pouvez sélectionner une application prédéfinie dans le menu déroulant, puis cliquer sur <<. Trigger Ce port sert à déclencher l’application. Il (Déclenchement): peut s’agir d’un seul port ou d’une plage de ports. Traffic Type Sélectionnez le protocole du port de (Type de trafic): déclenchement (TCP, UDP ou Both [Les deux]). Firewall Ce numéro de port, situé du côté Internet, (Pare-feu): sert à accéder à l’application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports. Traffic Type (Type de trafic): Sélectionnez le protocole du port du pare-feu (TCP, UDP ou Both [Les deux]). Schedule Calendrier des heures où la règle d’application est activée. Il peut être défini sur Always (Toujours) pour que ce service (Calendrier): soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Manuel d’utilisation du DIR-655 D-Link

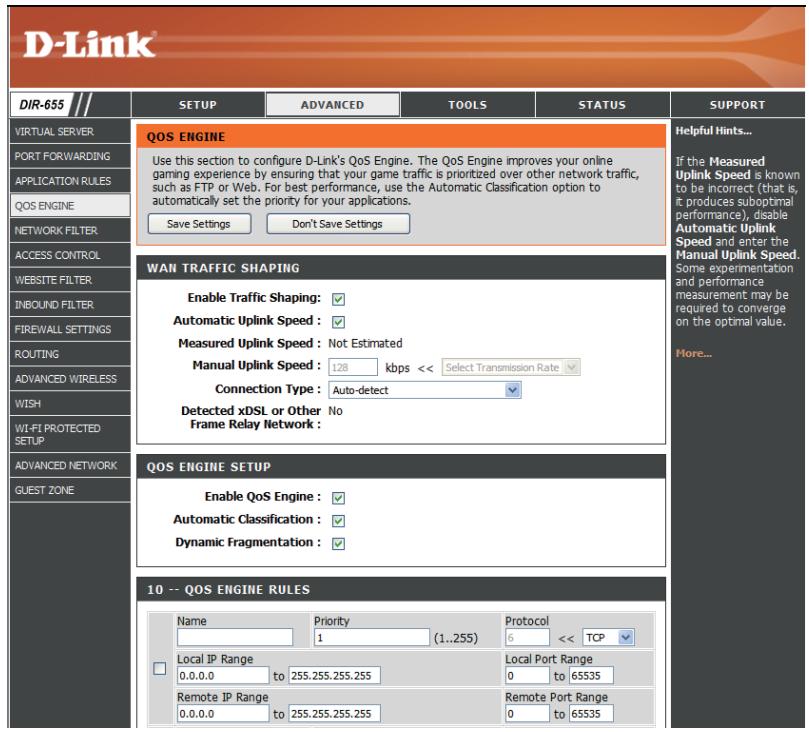

(Activer le moteur les performances et l’expérience des jeux en lignes et autres de diffusion): applications interactives (par ex. voix sur IP). Dynamique Cette option doit être activée si votre connexion Internet montante Fragmentation est lente. Elle permet de réduire l’effet potentiel des gros paquets (Fragmentation réseaux à faible priorité sur les plus urgents. dynamique): Automatic Uplink Speed (Vitesse de connexion montante automatique):
(Vitesse de connexion montante mesurée): Manual Uplink Speed Vitesse à laquelle les données peuvent être transférées du routeur (Vitesse de connexion vers votre FAI. Elle est déterminée par ce dernier et correspond montante manuelle): souvent à la paire descendant/montant. Par exemple, 1,5 Mbits/284 Mbits. Selon cet exemple, vous devez saisir 284. Vous pouvez également tester la vitesse de votre connexion montante à l’aide d’un service (par ex. www.dslreports.com). Type de connexion: Par défaut, le routeur détermine automatiquement si la connexion sous-jacente est un réseau xDLS/à relais de trame ou un autre type de connexion (par ex. modem câblé ou Ethernet) et affiche le résultat ainsi : Detected xDSL (xDSL détecté) ou Frame Relay Network (Réseau à relais de trame). Si vous possédez une connexion réseau inhabituelle, dans laquelle vous êtes connecté via xDSL, mais pour laquelle vous configurez “Static” (Statique) ou “DHCP”dans les paramètres Internet, définissez cette option sur xDSL ou Other Frame Relay Network (Autre réseau à relais de trame) pour garantir que le routeur détecte qu’il doit configurer le trafic de manière légèrement différente pour obtenir des performances optimales. Si vous choisissez xDSL ou Other Frame Relay Network (Autre réseau à relais de trame), la vitesse de connexion montante mesurée communiquée est légèrement inférieure par rapport à avant, mais offre de meilleurs résultats. Detected xDSL Lorsque Connection Type (Type de connexion) est défini sur Automatic (Automatique), le type de connexion détecté (xDSL détecté): automatiquement s’affiche ici. Manuel d’utilisation du DIR-655 D-Link

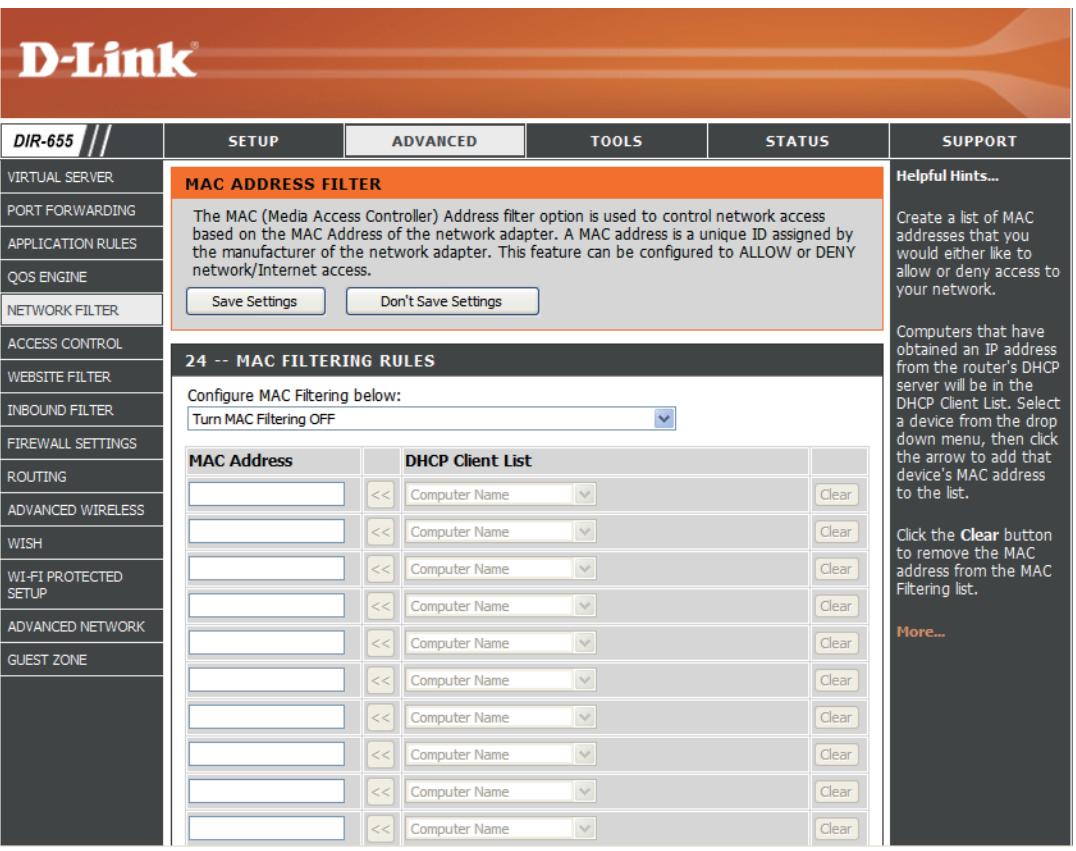

(Client DHCP): déroulant, puis cliquez sur << pour copier l’adresse MAC.

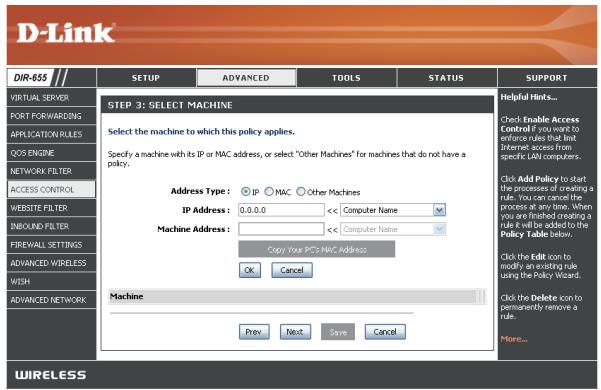

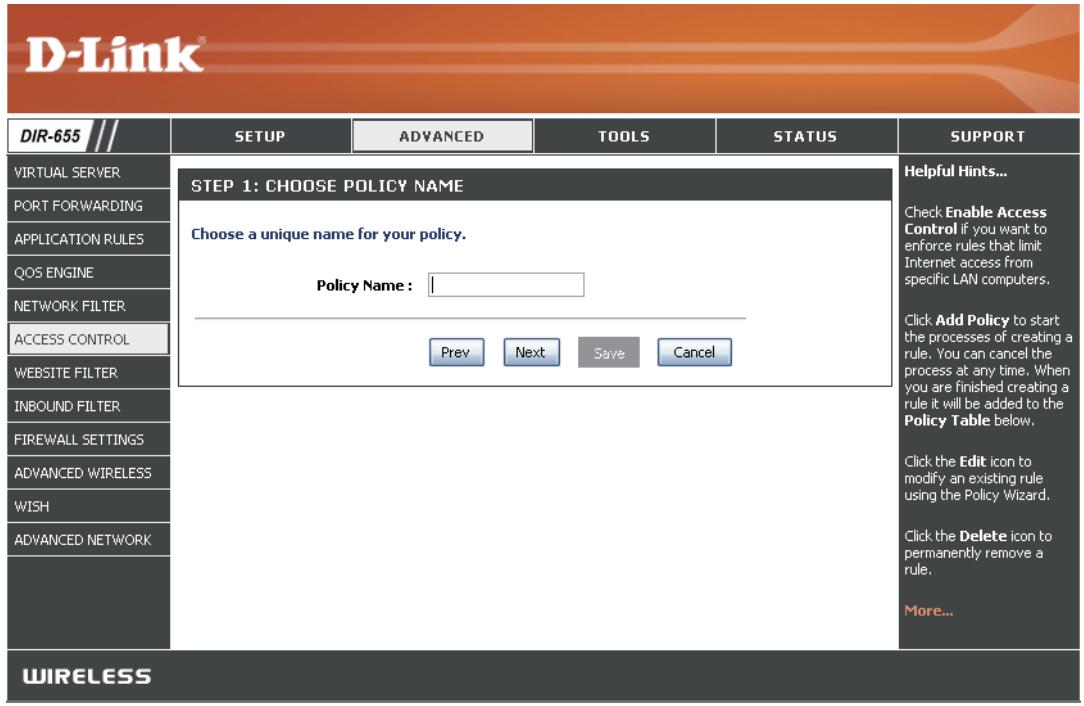

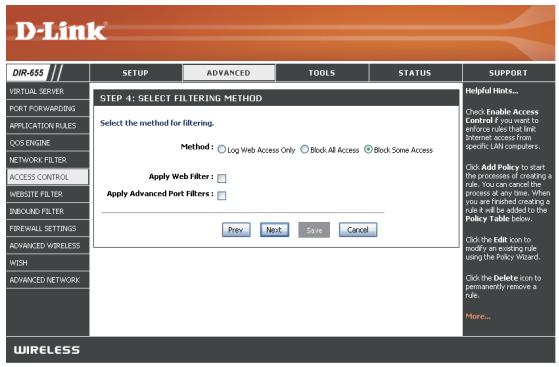

(Suivant) pour continuer. • Address Type (Type d’adresse): sélectionnez IP address (Adresse IP), MAC address (Adresse MAC) ou Other Machines (Autres machines). • IP Address (Adresse IP): saisissez l’adresse IP de l’ordinateur auquel appliquer la règle.

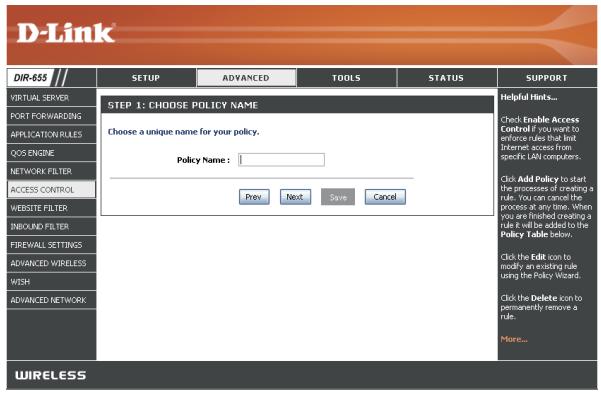

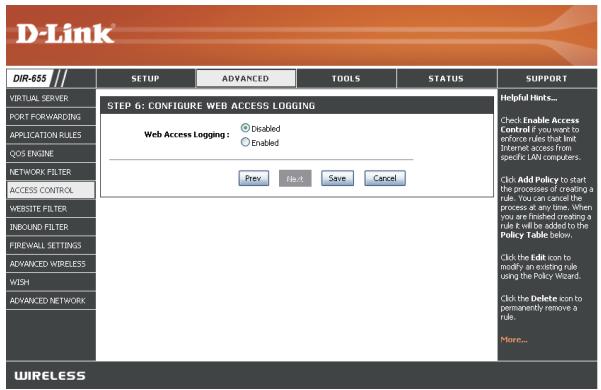

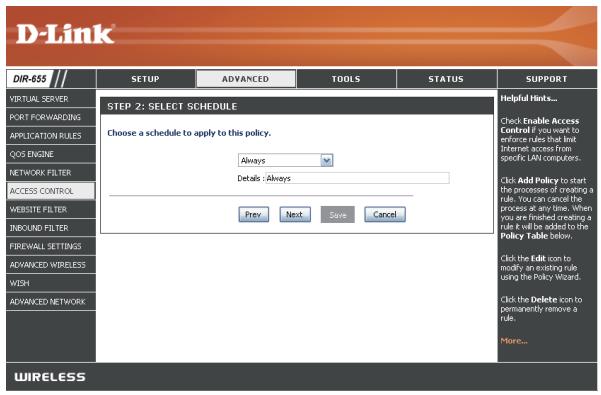

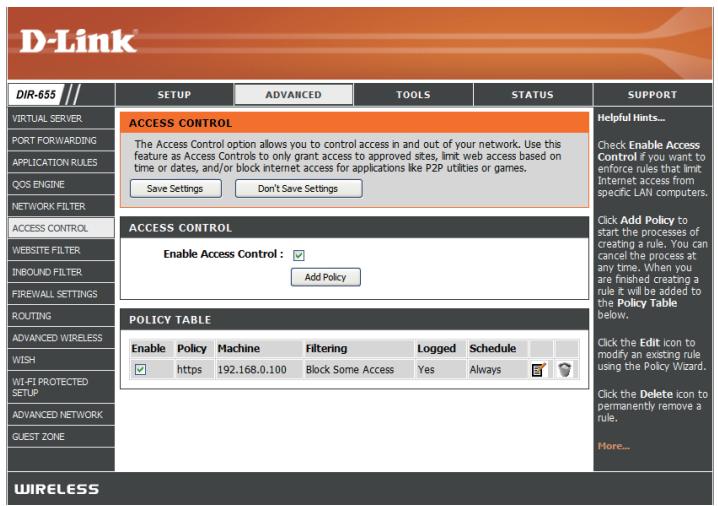

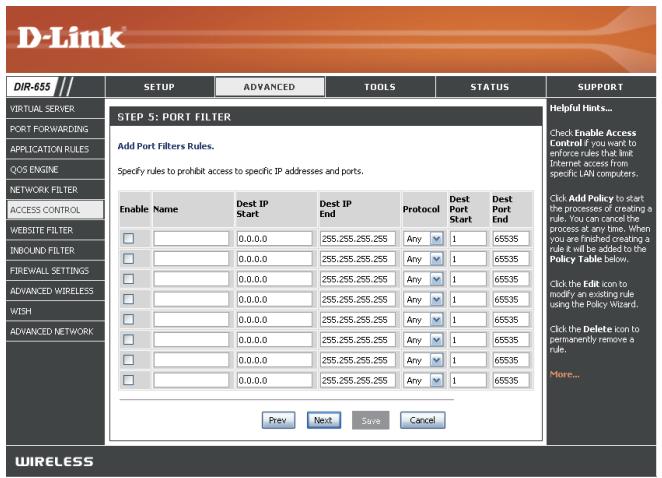

Enter the rule (Saisir la règle): Enable (Activer): cochez cette case pour activer la règle. Name (Nom): saisissez un nom pour votre règle. Dest IP Start (Adresse IP cible de départ): saisissez l’adresse IP de départ. Dest IP End (Adresse IP cible finale): saisissez l’adresse IP finale. Protocol (Protocole): sélectionnez le protocole. Dest Port Start (Port cible de départ): saisissez le numéro de port de départ. Dest Port End (Port cible final): saisissez le numéro de port final.
(Activer). Cliquez sur Save (Enregistrer) pour enregistrer la règle de contrôle d’accès.

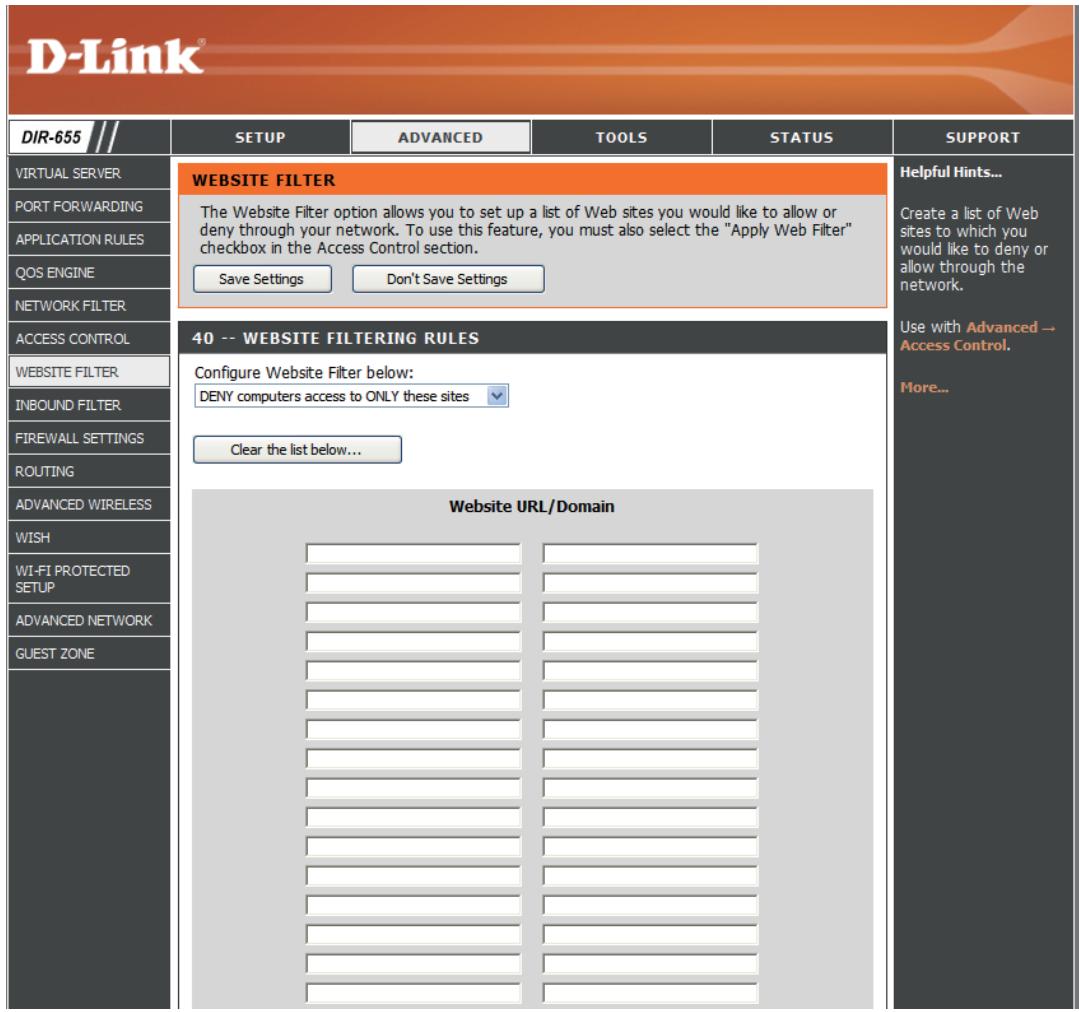

Web ne peut pas s’afficher. Pour utiliser cette fonction, saisissez la chaîne de texte à bloquer, puis cliquez sur Save Settings (Enregistrer les paramètres). Le texte à bloquer apparaît dans la liste. Pour supprimer le texte, cliquez sur Clear the List Below (Effacer la liste suivante). Website URL/Domain Saisissez les mots clés ou les URL que (URL/domaine du vous voulez bloquer (ou autoriser). Toutes site Web): les URL comportant ce mot clé sont bloquées.

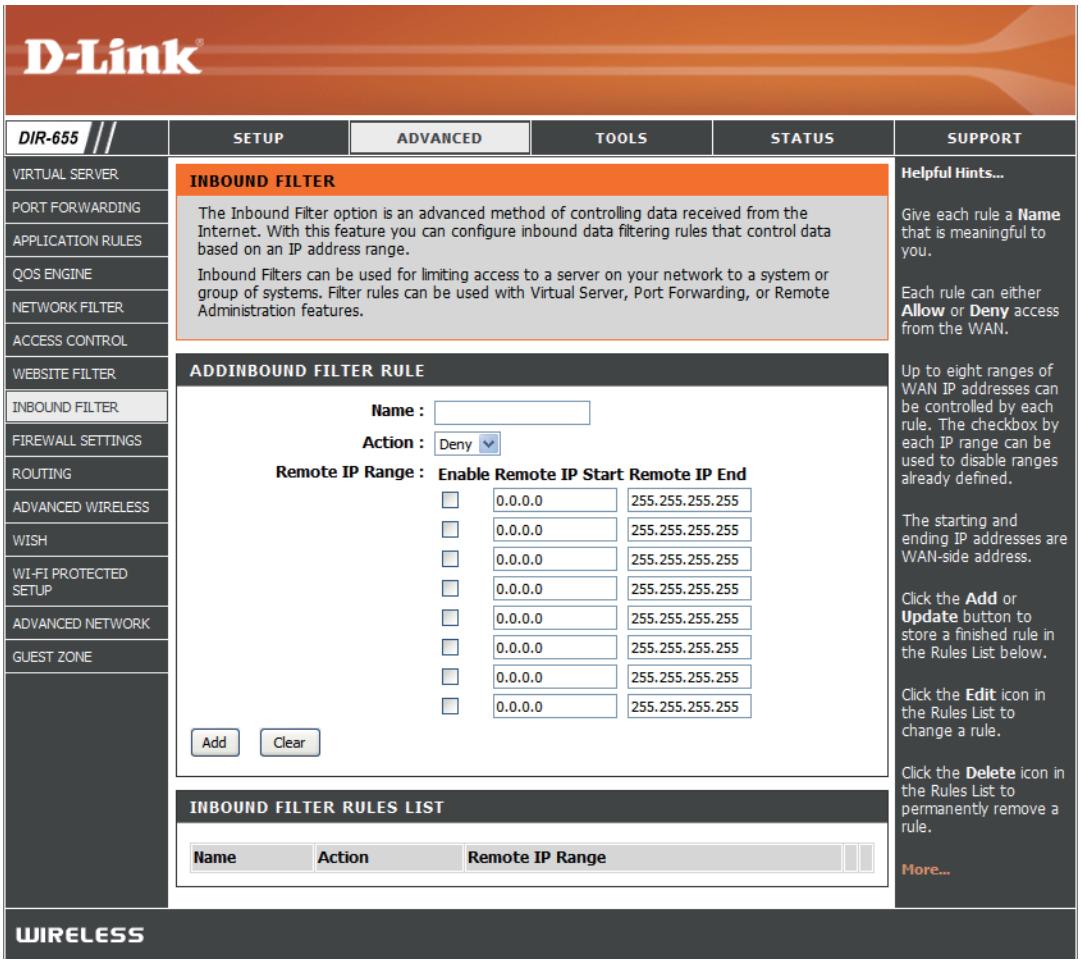

Save (Enregistrer): Cliquez sur le bouton Save (Enregistrer) pour appliquer vos paramètres. Vous devez Inbound Filter cliquer sur Save Settings (Enregistrer les (Filtre entrant): paramètres), en haut, pour enregistrer les paramètres. Rules List Cette section répertorie les règles créées. (Liste de règles): Vous pouvez cliquer sur l’icône Edit (Éditer) pour modifier les paramètres ou activer/ désactiver la règle, ou cliquer sur l’icône Delete (Supprimer) pour supprimer la règle. Manuel d’utilisation du DIR-655 D-Link

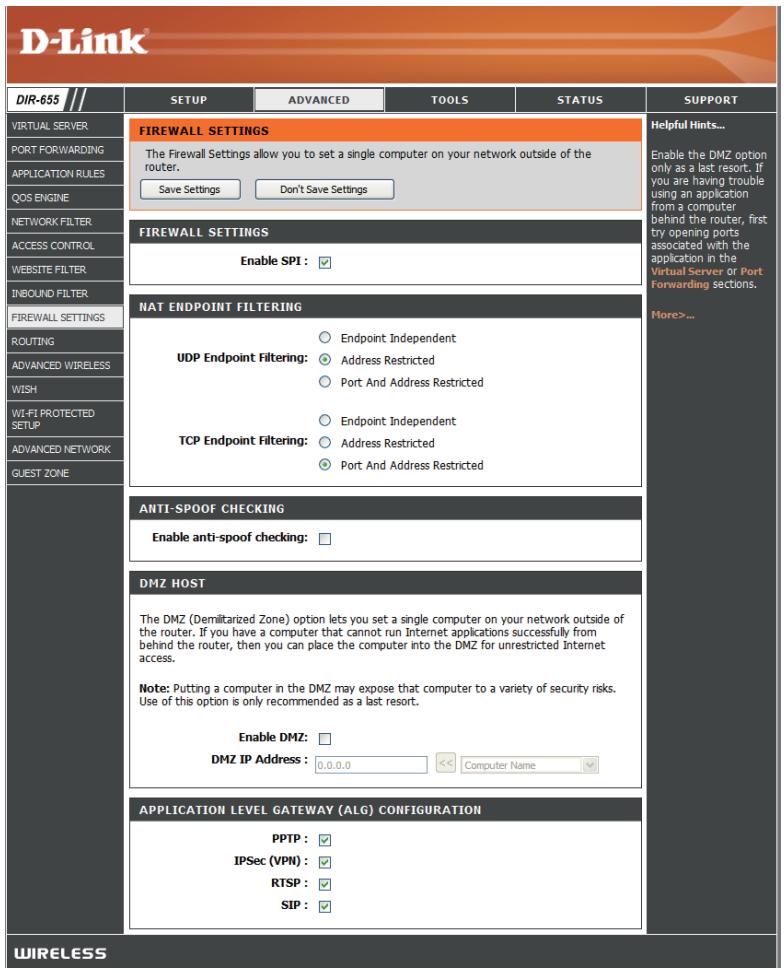

NAT Endpoint Filtering Sélectionnez l’une des options suivantes pour les ports TCP et (Filtrage du point de UDP: connexion de la NAT) : Endpoint Independent (Point de connexion indépendant): tout trafic entrant envoyé à un port ouvert est transmis à l’application qui l’a ouvert. Le port se ferme après 5 minutes d’inactivité. Enable DMZ Host Address Restricted (Adresse limitée): le trafic entrant doit (Activer l’hôte DMZ): correspondre à l’adresse IP de la connexion sortante. IP Address Address + Port Restriction (Restriction d’adresse + port): (Adresse IP): le trafic entrant doit correspondre à l’adresse IP et au port de la connexion sortante. Si une application rencontre des problèmes du fait qu’elle fonctionne derrière le routeur, vous pouvez exposer un ordinateur à Internet et y exécuter cette application. Remarque: le fait de placer un ordinateur dans la DMZ l’expose à divers risques liés à la sécurité. Utilisez cette option uniquement si elle est recommandée en dernier recours. Indiquez l’adresse IP de l’ordinateur situé sur le réseau local dont la communication Internet doit être illimitée. Si cet ordinateur obtient son adresse IP automatiquement à l’aide du DHCP, veillez à réaliser une réservation statique sur la page Basic (Base) > DHCP pour que l’adresse IP de la machine DMZ ne change pas. Manuel d’utilisation du DIR-655 D-Link
IPSEC (VPN): Permet à plusieurs clients VPN de se connecter à leur réseau d’entreprise, via IPSec. Certains clients VPN prennent en charge la NAT traversal d’IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d’entreprise, essayez de la désactiver. Veuillez vérifier si votre client VPN prend la NAT traversal en charge avec l’administrateur système de votre réseau d’entreprise RTSP: Permet aux applications utilisant le protocole RTSP de recevoir des flux de diffusion d’Internet. QuickTime et Real Player font partie des applications courantes qui utilisent ce protocole. SIP: Permet aux périphériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d’entre eux peuvent détecter les périphériques NAT et travailler autour d’eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appels par voix sur IP, tentez de la désactiver.

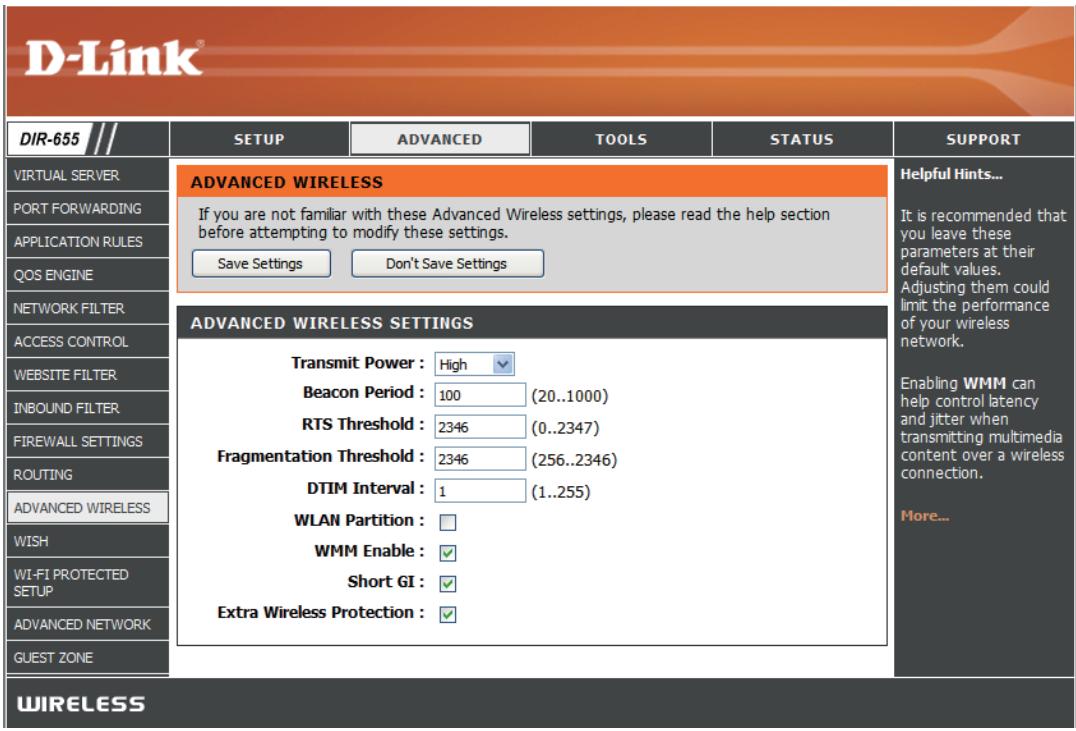

Période de balise: Les balises sont des paquets envoyés par un point d’accès pour synchroniser un réseau sans fil. Définissez une valeur ; 100 correspond au paramètre par défaut recommandé. RTS Threshold Cette valeur doit être conservée à sont (Seuil RTS): paramètre par défaut, soit 2432. Si le flux de données irrégulier pose problème, vous ne devez réaliser qu’une modification mineure. Fragmentation Le seuil de fragmentation, défini en octets, Threshold (Seuil): détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2 346 octets sont fragmentés avant d’être transmis. 2 346 est le paramètre par défaut. DTIM Interval (Delivery Traffic Indication Message) 3 est le paramètre par défaut. Un DTIM est un compte à rebours qui informe les (Intervalle DTIM): clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion. WMM Function WMM est une QoS de votre réseau sans fil. Cette option permet d’améliorer la qualité des applications vidéo et vocales (Fonction WMM): de vos clients sans fil. Short GI (GI court): Cochez cette case pour réduire la durée de l’intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

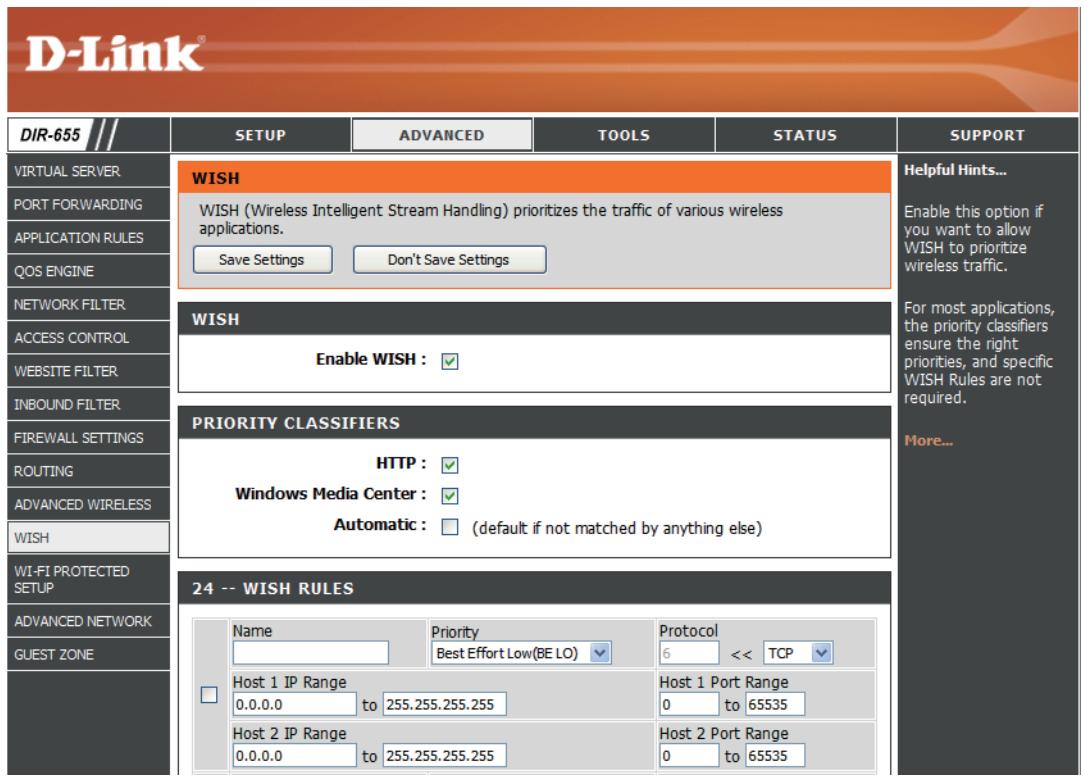

(Activer la WISH): donne la priorité à votre trafic. HTTP: Permet au routeur de détecter les transferts HTTP de nombreux flux audio et vidéo courants et de leur accorder la priorité par rapport à tout autre trafic. Ces flux sont souvent utilisés par les lecteurs multimédia numériques. Windows Media Permet au routeur de détecter certains flux Center: audio et vidéo générés par un PC Windows Media Center et de leur accorder la priorité sur le reste du trafic. Ces flux sont utilisés par des systèmes connus sous le nom de Windows Media Extenders (par ex. Xbox 360). Automatic Lorsqu’elle est activée, cette option permet (Automatique): au routeur de tenter automatiquement d’établir un ordre de priorité pour les flux de trafic qui ne seraient sans cela pas détectés, en fonction de leur comportement. Elle permet de retirer la priorité aux flux présentant des caractéristiques de transfert en masse, comme les transferts de fichiers, tout en laissant le trafic interactif (par ex. jeu ou VoIP) fonctionner selon une priorité normale. WISH Rules Une règle WISH identifie un flux de messages spécifique et lui attribue une priorité. Pour la plupart des applications, les (Règles WISH): classificateurs de priorité garantissent que les priorités sont adaptées et aucune règle WISH spécifique n’est requise. La WISH prend en charge les chevauchements de règles. Si plusieurs règles correspondent à un flux de messages donné, celle qui présente la priorité la plus élevée est utilisée.

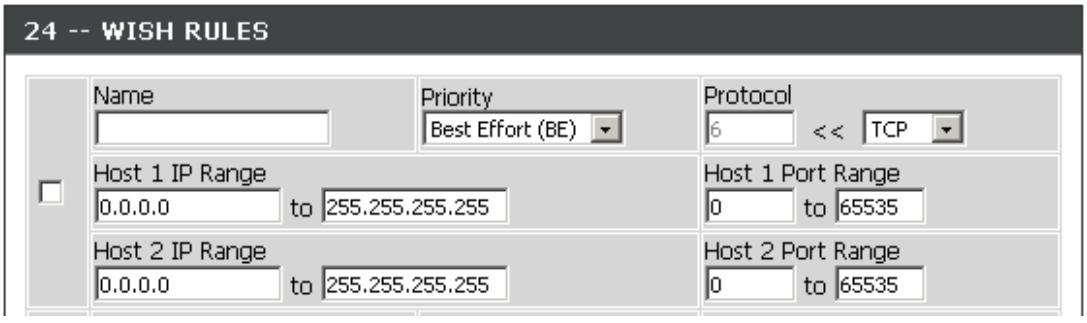

Host IP Range La règle s’applique à un flux de messages pour lequel l’adresse IP d’un ordinateur se trouve dans la plage définie ici. (Plage d’IP hôtes) : Host Port Range La règle s’applique à un flux de messages pour lequel le numéro de port de l’hôte se trouve dans la plage définie ici. (Plage de ports hôtes) :

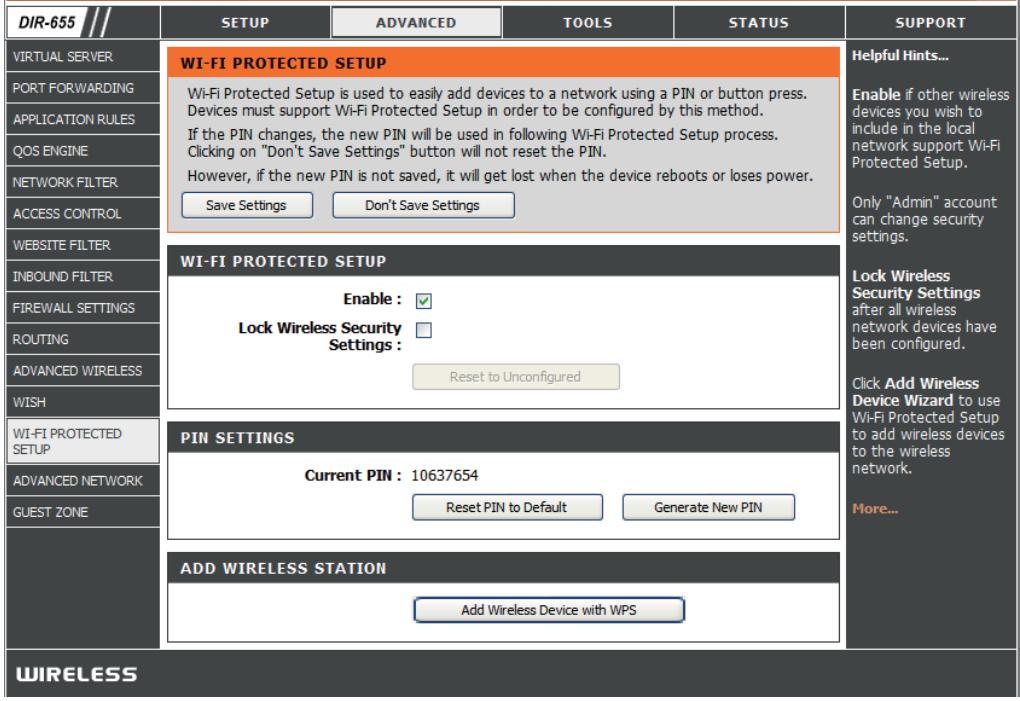

(Paramètres du PIN): ajouter le routeur à un réseau existant ou à créer un nouveau réseau. Vous pouvez imprimer le PIN par défaut en bas du routeur. Pour plus de sécurité, un nouveau PIN peut être généré. Vous pouvez restaurer le PIN par défaut à tout moment. Seul l’administrateur (compte « admin ») peut modifier ou réinitialiser le PIN. Current PIN Affiche la valeur actuelle du PIN du routeur. (PIN actuel): Reset PIN to Default Restaurer le PIN par défaut du routeur. (Réinitialiser le PIN): Generate New PIN Créez un numéro aléatoire représentant un PIN valide. Il devient le PIN du routeur. Vous pouvez ensuite le copier sur (Générer un l’interface utilisateur du registraire. nouveau PIN): Manuel d’utilisation du DIR-655 D-Link
Vous pouvez ajouter un périphérique sans fil à votre réseau de plusieurs manières. Un « registraire » contrôle l’accès au réseau sans fil. Ce dernier autorise les périphériques du réseau sans fil uniquement si vous avez saisi le PIN ou appuyé sur le bouton spécial WPS du périphérique. Le routeur agit comme un registraire pour le réseau ; d’autres périphériques peuvent également jouer ce rôle. Add Wireless Device Lancez l’assistant. Wizard (Assistant du périphérique):

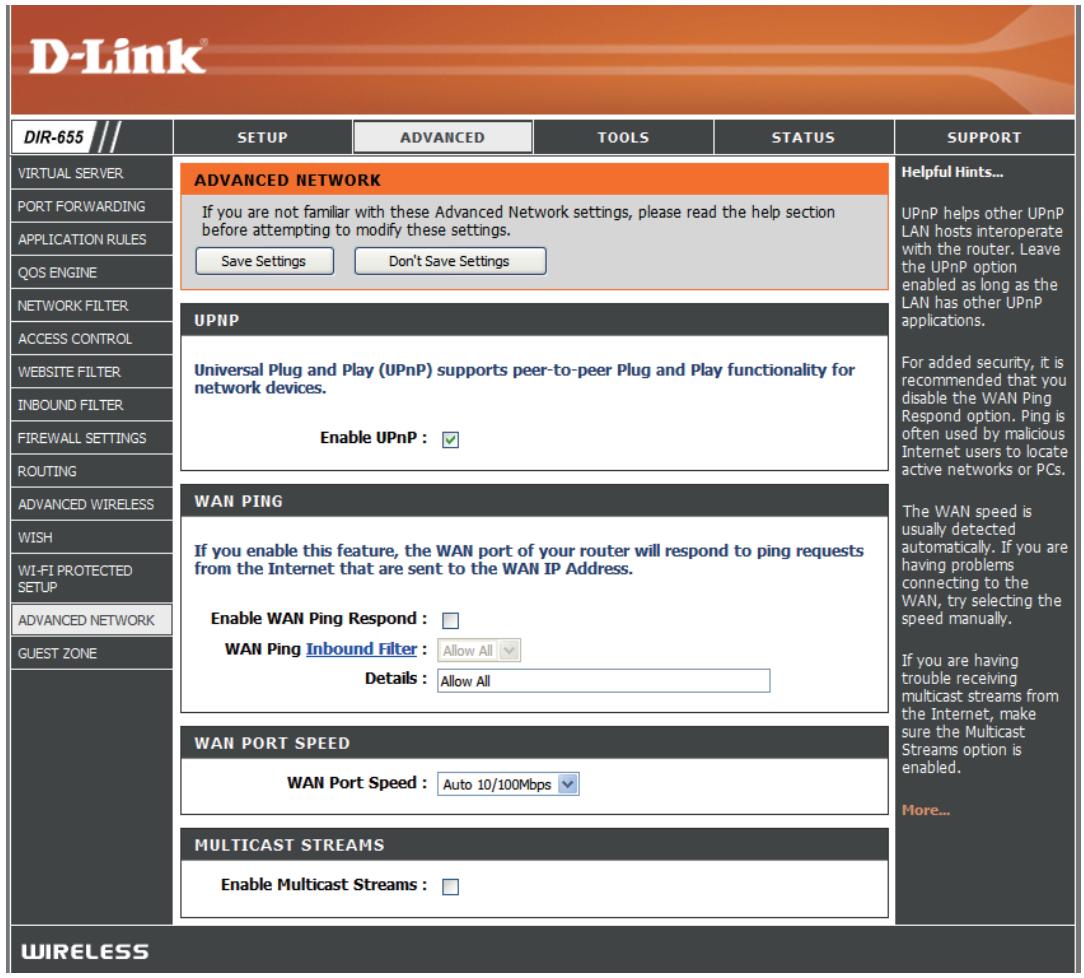

équipements du réseau, les logiciels et les périphériques. Internet Ping (Ping Si vous décochez la case, le DIR-655 ne Internet): pourra pas répondre aux pings. Si vous bloquez le ping, vous renforcez la sécurité contre les pirates. Cochez la case pour que le port Internet puisse répondre aux “pings”.
Multicast Streams Cochez la case pour permettre au trafic (Flux de données en multidiffusion de passer par le routeur multidiffusion): depuis Internet.

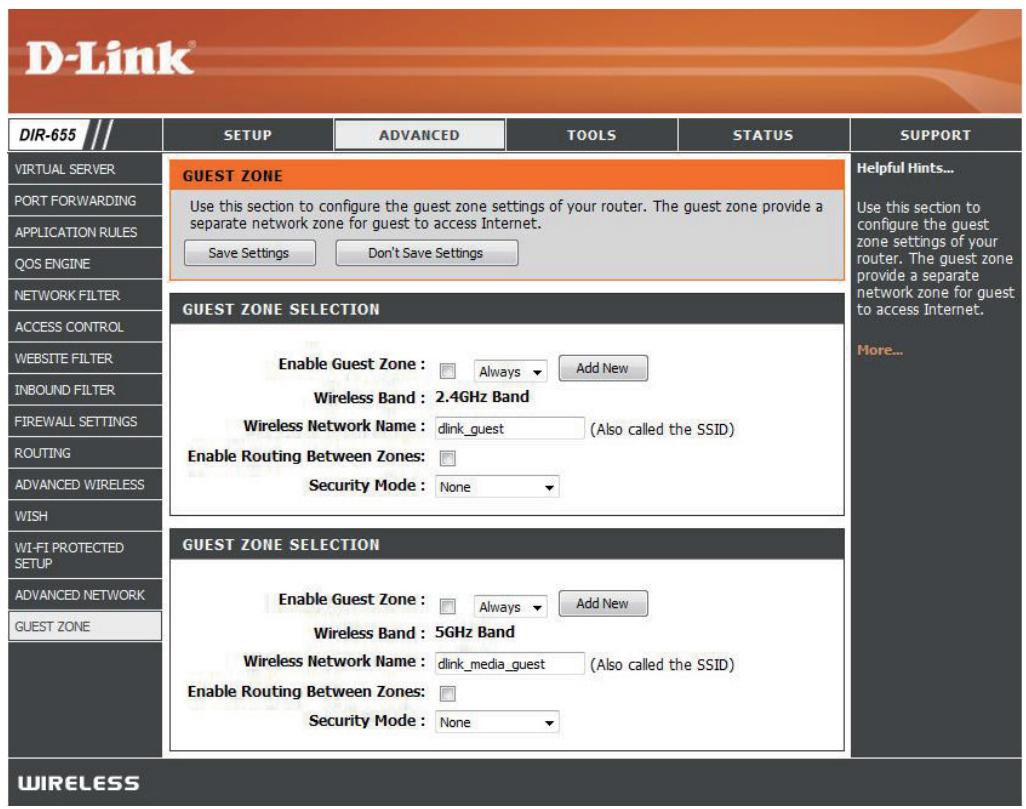

Schedule Calendrier des heures où la zone invité est (Calendrier): active. Il peut être défini sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la section Tools > Schedules (Outils > Calendriers). Réseau sans fil Saisissez le nom d’un réseau sans fil (SSID) Name (Nom): différent de celui de votre réseau sans fil principal. Enable Routing Cochez la case pour activer la connectivité Between Zones réseau entre les différentes zones créées. (Activer la redirection entre les zones): Security Mode Sélectionnez le type de sécurité ou chiffrement (Mode de sécurité): à activer pour la zone invité.

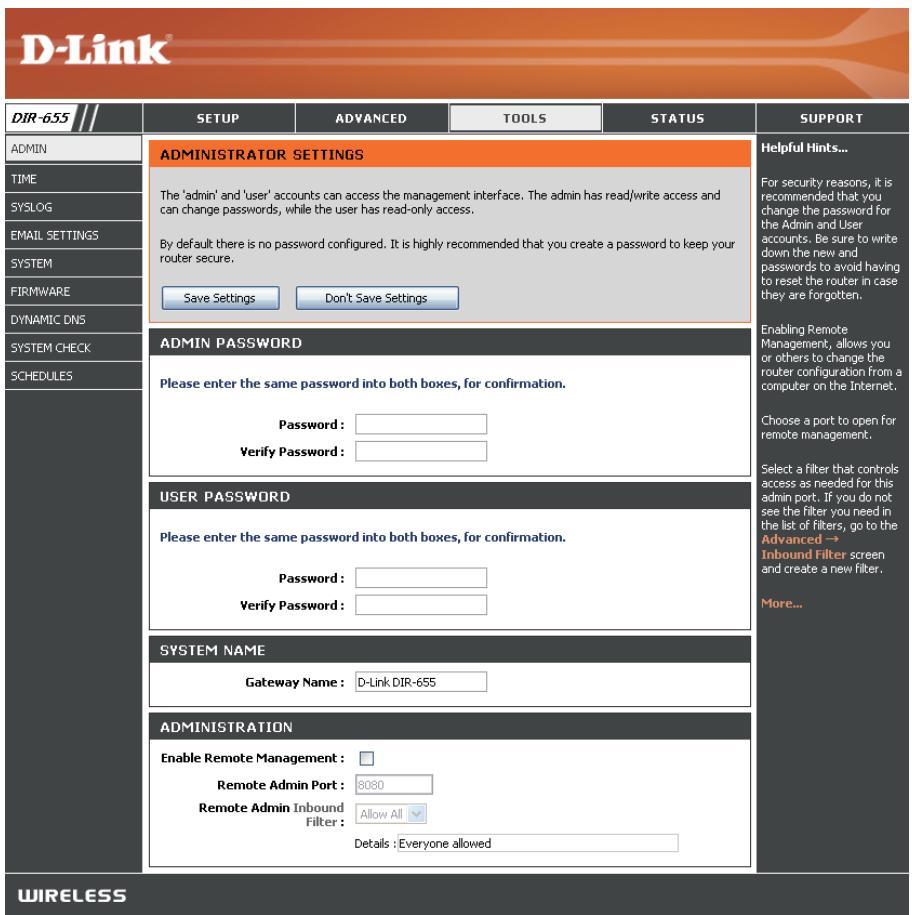

Web : les comptes administrateur et utilisateur. L’administrateur possède un accès en lecture et en écriture alors que l’utilisateur possède uniquement un accès en lecture seule. L’utilisateur peut afficher les paramètres mais ne peut pas les modifier. Seul le compte admin peut changer les mots de passe des comptes admin et utilisateur. Admin Password Saisissez un nouveau mot de passe correspondant (Mot de passe admin): à l’Administrator Login Name (Nom de connexion de l’administrateur). L’administrateur peut modifier les paramètres. User Password Saisissez le nouveau mot de passe de connexion (Mot de passe de l’utilisateur. Si vous vous connectez en tant utilisateur): qu’utilisateur, vous pouvez voir les paramètres, mais pas les modifier. Gateway Name Saisissez un nom pour le routeur DIR-655. (Nom de passerelle): Remote Management La gestion à distance permet à un navigateur Web de (Gestion à distance): configurer le DIR-655 sur Internet. Un nom d’utilisateur et un mot de passe restent nécessaires pour accéder à l’interface de gestion Web. En général, seul un membre de votre réseau peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permet de réaliser des tâches administrateur sur l’hôte distant (Internet). Remote Admin Port Numéro de port servant à accéder au DIR-655. (Port admin distant): Exemple: http://x.x.x.x:8080, x.x.x.x correspondant à l’adresse IP Internet du DIR-655 et 8080, au port utilisé pour l’interface de gestion Web. Inbound Filter Cette section répertorie les règles créées. Vous pouvez cliquer sur l’icône Edit (Éditer) pour modifier les paramètres ou (Filtre entrant): activer/désactiver la règle, ou cliquer sur l’icône Delete (Supprimer) pour supprimer la règle. Manuel d’utilisation du DIR-655 D-Link

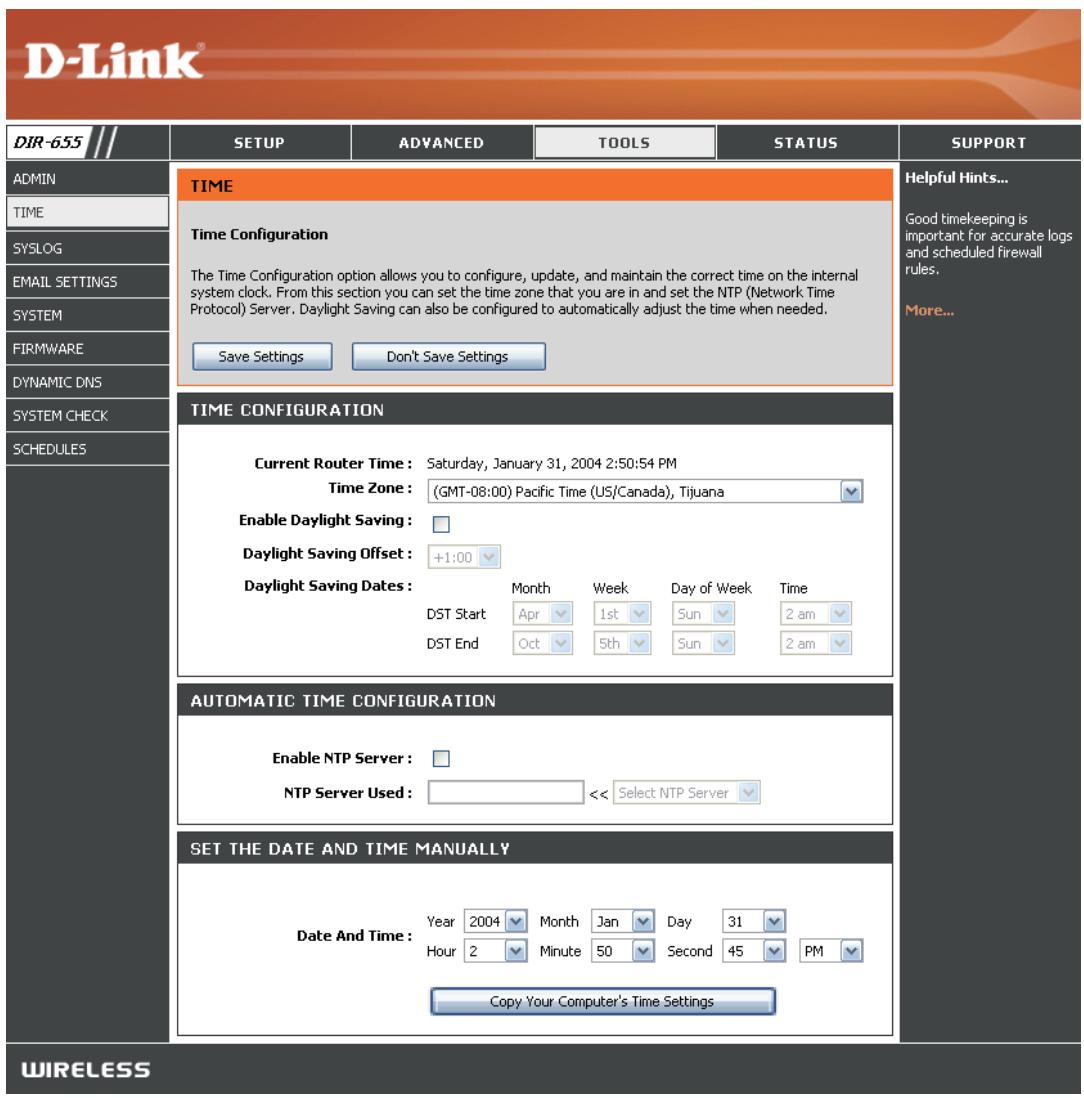

Time Zone Sélectionnez le fuseau horaire dans le (Fuseau horaire): menu déroulant. Daylight Saving Pour sélectionner l’heure Daylight Saving (Heure d’été): (Heure d’été) manuellement, sélectionnez Enabled (Activé) ou Disabled (Désactivé), puis saisissez les dates de début et de fin de l’heure d’été. Manual Pour saisir l’heure manuellement, saisissez (Manuelle): les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Set Time (Définir l’heure). Vous pouvez également cliquer sur Copy Your Computer’s Time Settings (Copier les paramètres d’heure de l’ordinateur).

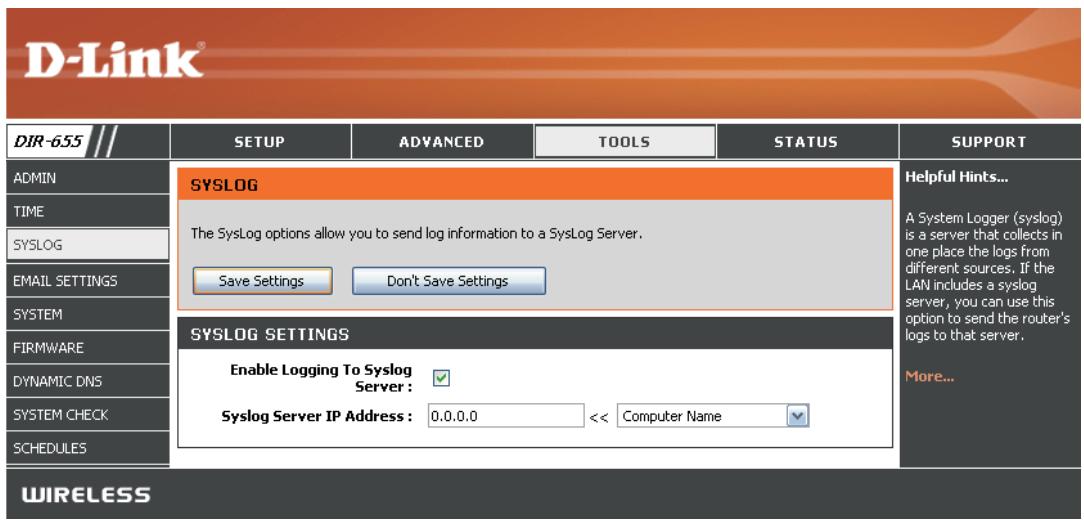

(Activer la journalisation sur le serveur SysLog): SysLog Server IP Address (Adresse IP du serveur SysLog):
à envoyer les journaux. Vous pouvez également sélectionner votre ordinateur dans le menu déroulant (uniquement si vous recevez une adresse IP du routeur par le DHCP).
(Activer l’avis par journaux d’activités du serveur sont envoyés courrier électronique): à l’adresse électronique indiquée. From Email Address Lorsque vous recevez un fichier journal ou (Adresse un avis de mise à jour du microprogramme électronique De): par courrier électronique, cette adresse apparaît en tant qu’émetteur. To Email Address Saisissez l’adresse électronique à (Adresse laquelle vous voulez envoyer les courriers électronique À): électroniques. SMTP Server Address Saisissez l’adresse du serveur SMTP (Adresse du serveur permettant d’envoyer le message. électronique): Si votre serveur SMTP requiert une authentification, sélectionnez cette option. Enable Authentication: Cochez cette case si le serveur SMTP requiert une authentification. Account Name Saisissez le compte permettant d’envoyer (Nom du compte): des courriers électroniques. Password Saisissez le mot de passe associé au (Mot de passe): compte. Ressaisissez le mot de passe associé au compte. Quand le journal est plein: Lorsque cette option est sélectionnée, les journaux sont envoyés par courrier électronique lorsque le journal est plein. On Schedule (Selon calendrier): Sélectionnez cette option pour envoyer les journaux par courrier électronique selon un calendrier. Schedule Cette option est activée lorsque l’option On Schedule (Selon calendrier) est sélectionnée. Vous pouvez sélectionner un (Calendrier): calendrier dans la liste de calendriers définis. Pour en créer un, allez dans Tools > Schedules (Outils > Calendriers). Manuel d’utilisation du DIR-655 D-Link
Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.

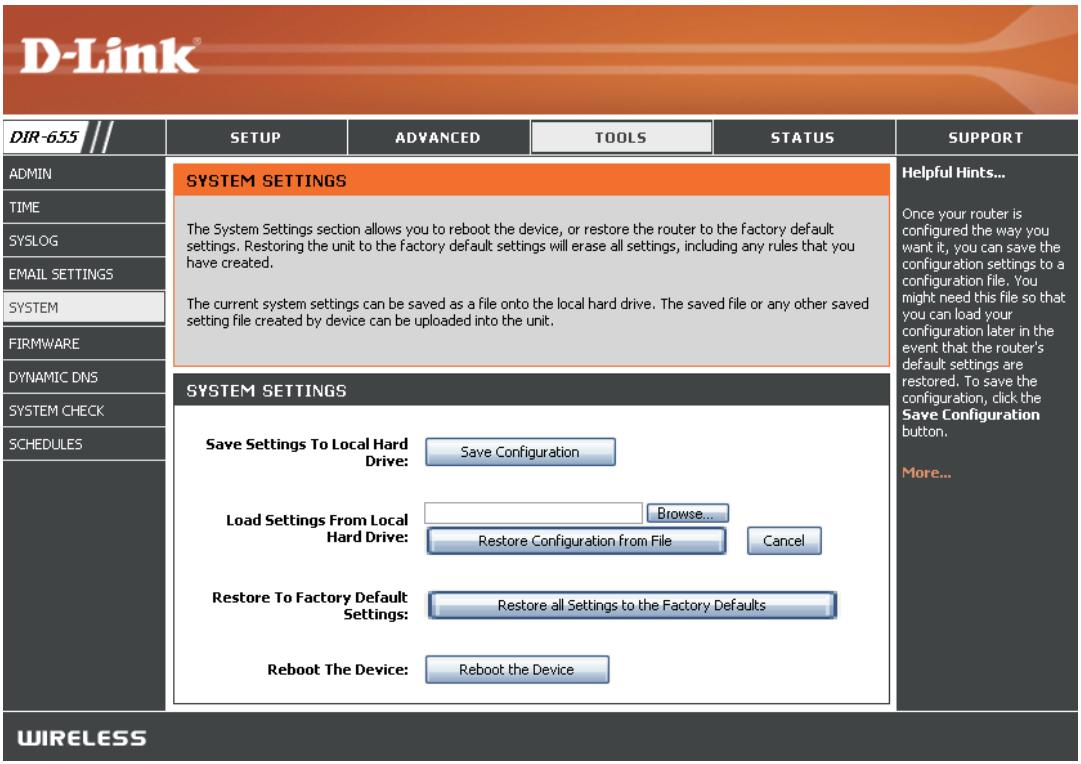

Local Hard Drive (Charger des paramètres depuis le disque dur local): à sa sortie d’usine. Les paramètres qui n’ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous voulez enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.
(Redémarrer le produit):

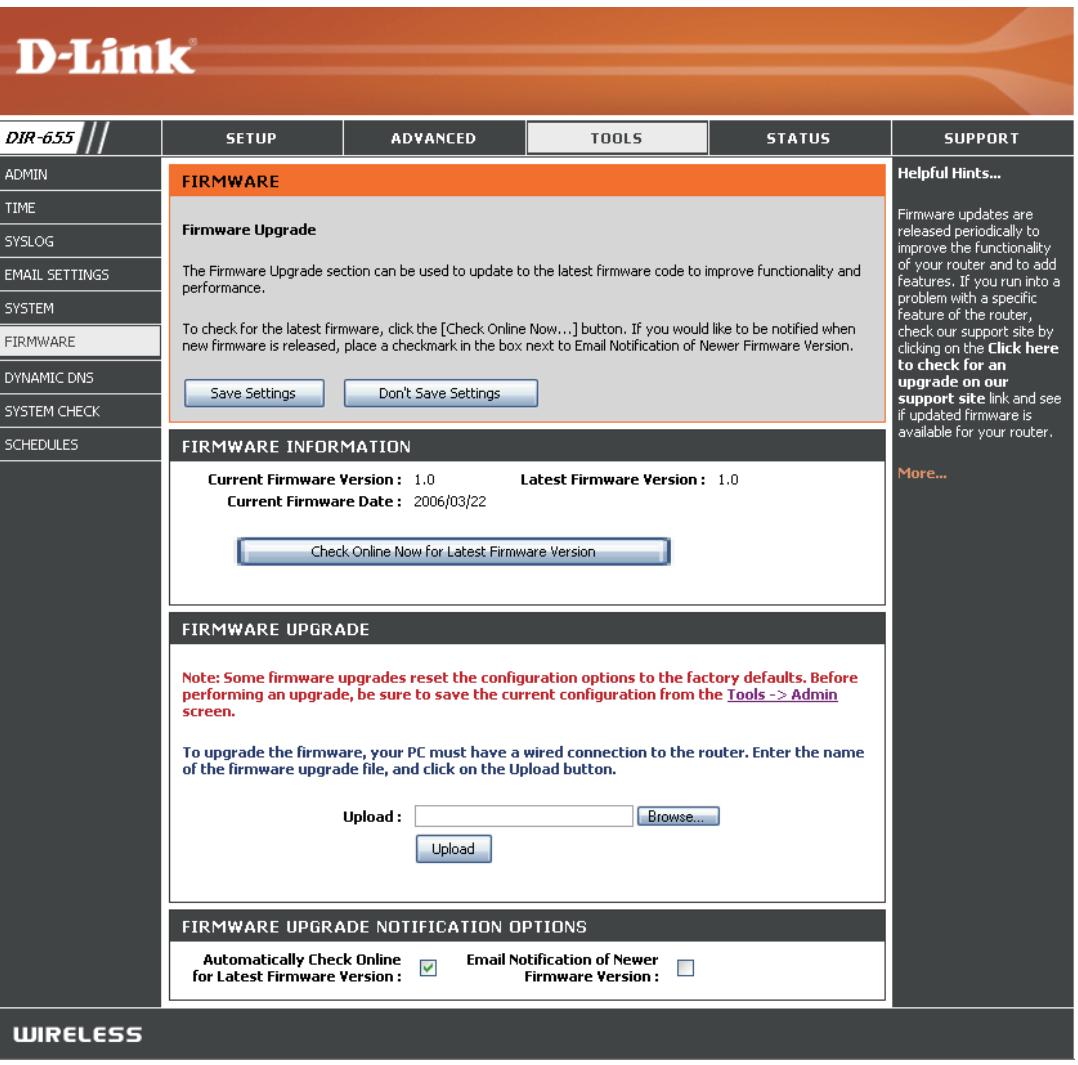

(Mettre à jour le Firmware Version (Rechercher maintenant microprogramme): la dernière version du microprogramme en ligne) pour vérifier s’il existe une mise à jour du microprogramme. Le cas échéant, téléchargez-la sur votre disque dur. Browse (Parcourir): Ensuite, cliquez sur Browse (Parcourir) pour localiser la mise à jour du microprogramme sur votre disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme. Notifications Options Cochez Automatically Check Online for (Options d’avis): Latest Firmware Version (Rechercher automatiquement la dernière version du microprogramme en ligne) pour que le routeur vérifie automatiquement s’il existe une nouvelle version du microprogramme. Cochez Email Notification of Newer Firmware Version (Avis par courrier électronique d’une nouvelle version du microprogramme) pour que le routeur envoie un courrier électronique lorsqu’une nouvelle version du microprogramme est disponible.

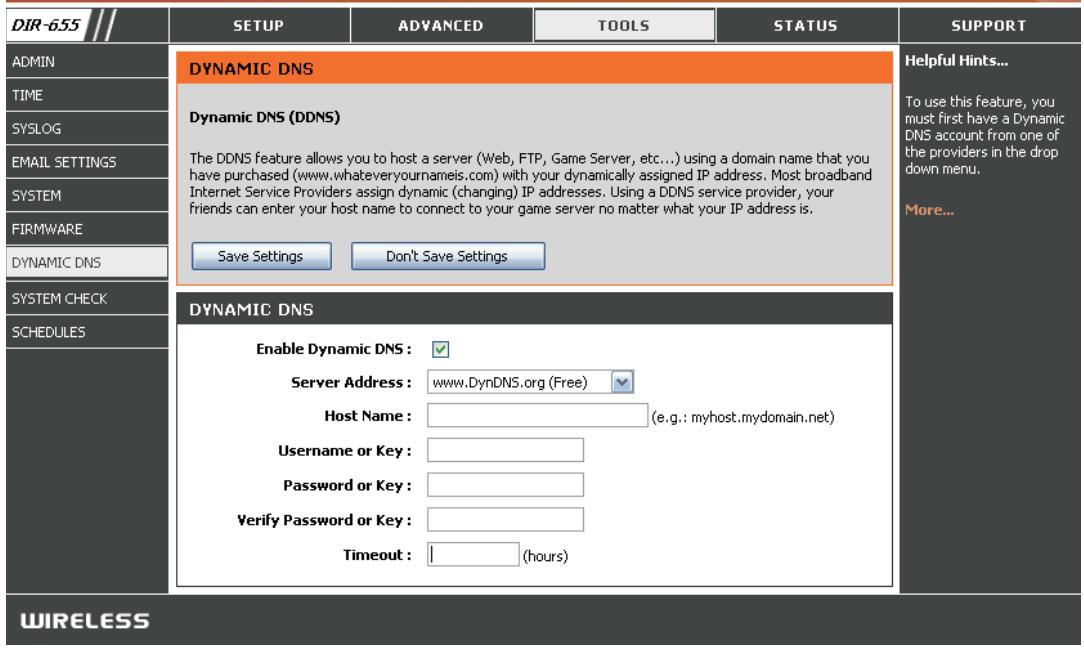

Server Address Sélectionnez votre fournisseur DDNS dans (Adresse du serveur): le menu déroulant. Host Name Saisissez le nom d’hôte que vous avez (Nom d’hôte): enregistré avec votre fournisseur de service DDNS. Nom d’utilisateur Saisissez le nom d’utilisateur correspondant ou clé: à votre compte DDNS. Mot de passe ou clé: Saisissez le mot de passe correspondant à votre compte DDNS. Timeout: Saisissez une heure (en heures).

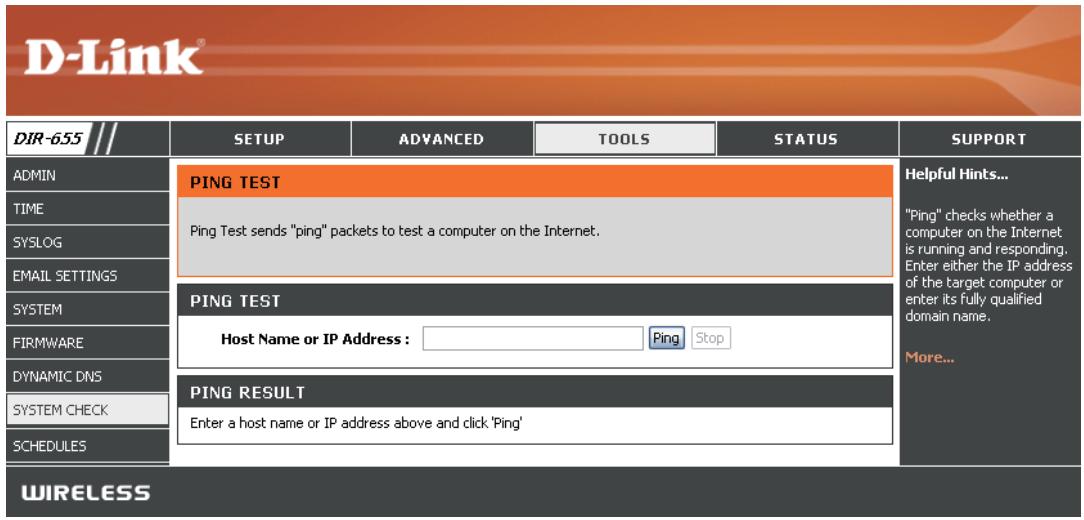

Ping Results Les résultats de vos tentatives de pings (Résultats du ping): s’affichent ici.

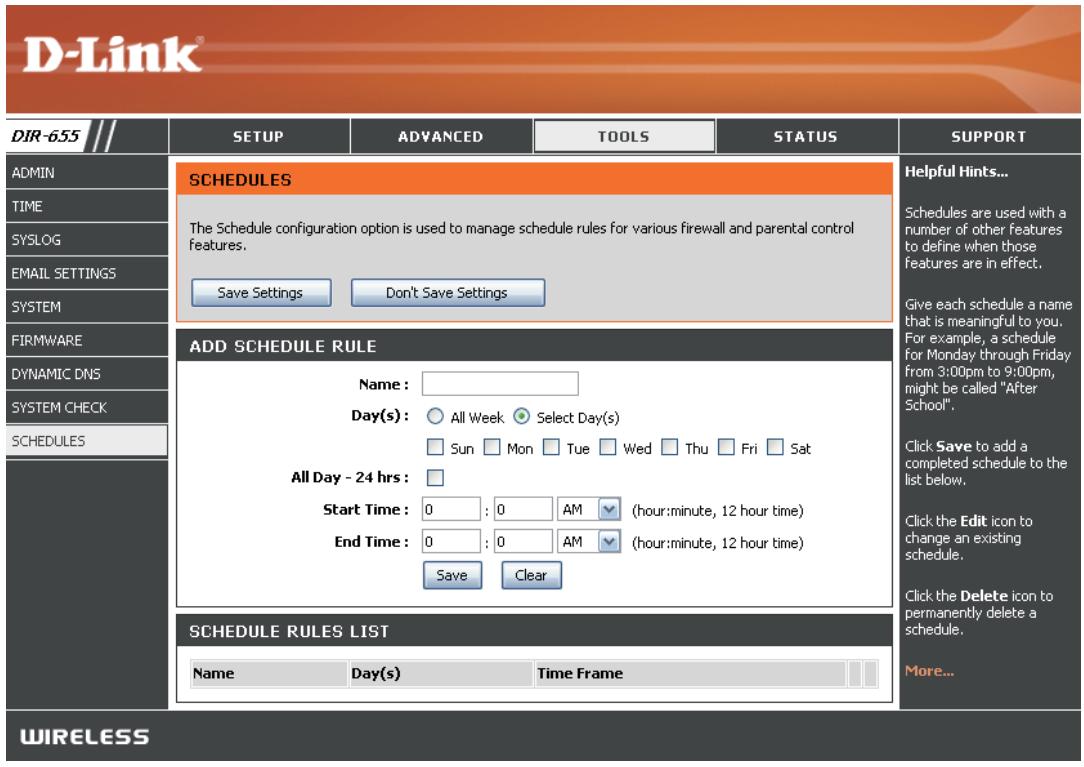

Save (Enregistrer): Cliquez sur Save (Enregistrer) pour enregistrer le calendrier. Vous devez cliquer sur Save Settings (Enregistrer les paramètres), en haut, pour appliquer vos calendriers. Schedule Rules List La liste de calendriers s’affiche ici. Cliquez (Liste des règles de sur l’icône Edit (Éditer) pour réaliser calendrier): des modifications ou sur l’icône Delete (Supprimer) pour supprimer le calendrier.

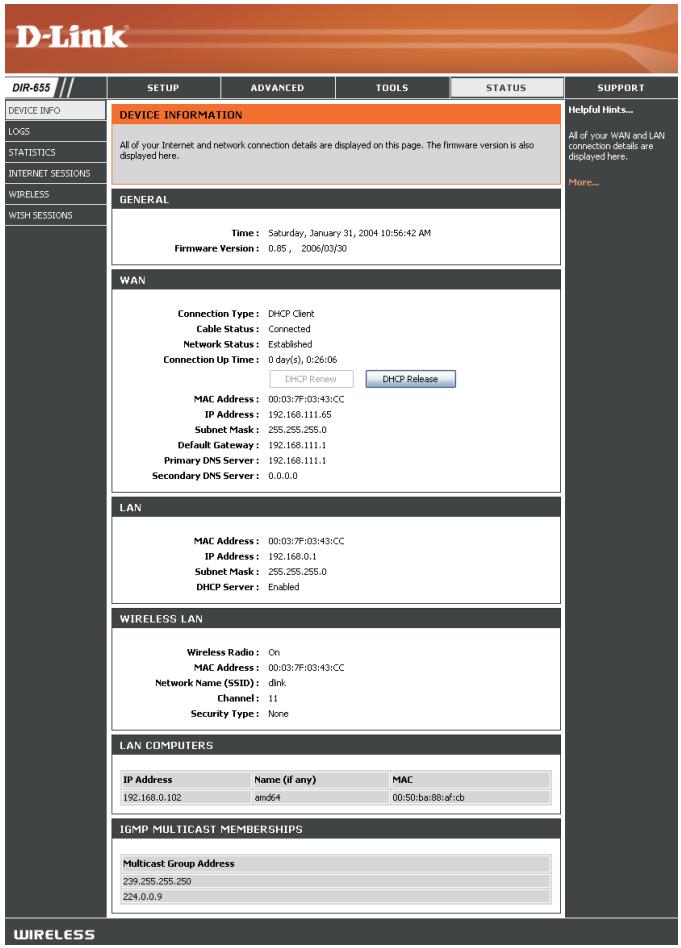

Si votre connexion Internet est configurée pour une adresse IP dynamique, des boutons Release (Libérer) et Renew (Renouveler) apparaissent. Utilisez Release (Libérer) pour vous déconnecter de votre fournisseur d’accès Internet et Renew (Renouveler) pour vous y connecter. Si votre connexion Internet est configurée pour PPPoE, un bouton Connect (Connexion) et Disconnect (Déconnexion) apparaît. Utilisez Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez Connect (Connexion) pour l’établir. General (Général): Affiche l’heure du routeur et la version du microprogramme. WAN (Réseau étendu): Affiche l’adresse MAC et les paramètres de l’adresse IP publique du routeur. LAN (Réseau local): Affiche l’adresse MAC et les paramètres de l’adresse IP privée (locale) du routeur. Wireless LAN Affiche l’adresse MAC sans fil et les paramètres de votre réseau sans (Réseau local sans fil): fil, comme le SSID et le Channel (Canal). LAN Computers Affiche les ordinateurs et périphériques reliés au routeur par Internet (Ordinateurs du et indique qu’ils reçoivent une adresse IP attribuée par le routeur réseau local): (DHCP). IGMP Multicast Affiche l’adresse IP du groupe de multidiffusion. Memberships (Adhésions de multidiffusion IGMP):

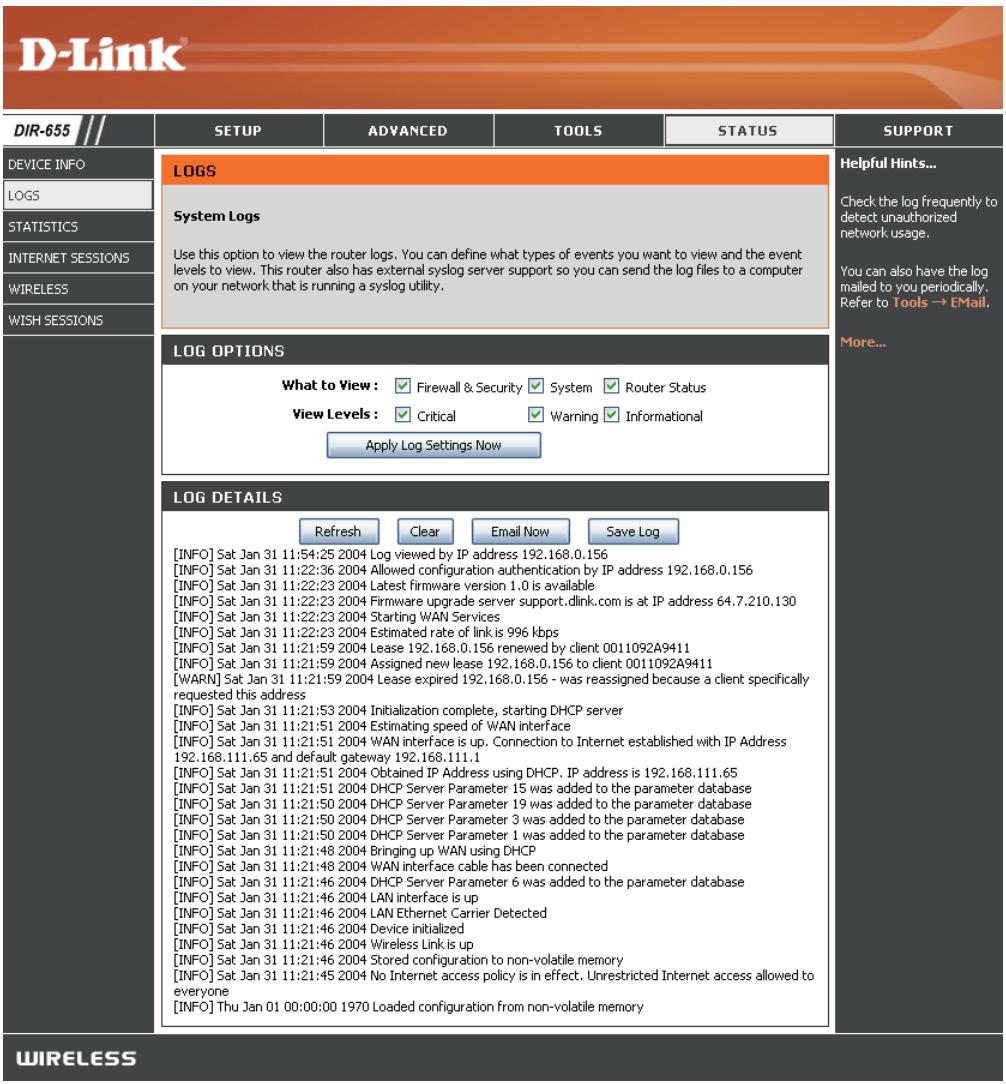

également d’un support Serveur Syslog qui vous permet d’envoyer les fichiers-journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog. What to View Vous pouvez sélectionner les types de messages (Quels éléments à afficher dans le journal. Les messages Firewall afficher): & Security (Pare-feu et sécurité), System (Système) et Router (Routeur) peuvent être sélectionnés. View Levels Il existe trois niveaux d’importance des (Niveaux d’affichage): messages: Informational (Informatif), Warning (Avertissement) et Critical (Critique). Sélectionnez les niveaux à afficher dans le journal. Apply Log Settings Filtre les résultats du journal pour afficher (Appliquer les uniquement les options sélectionnées. paramètres du journal): Refresh (Actualiser): Met à jour les détails du journal à l’écran pour qu’il affiche les activités récentes. Clear (Effacer): Efface tout le contenu du journal. Email Now (Envoyer maintenant par courrier électronique):

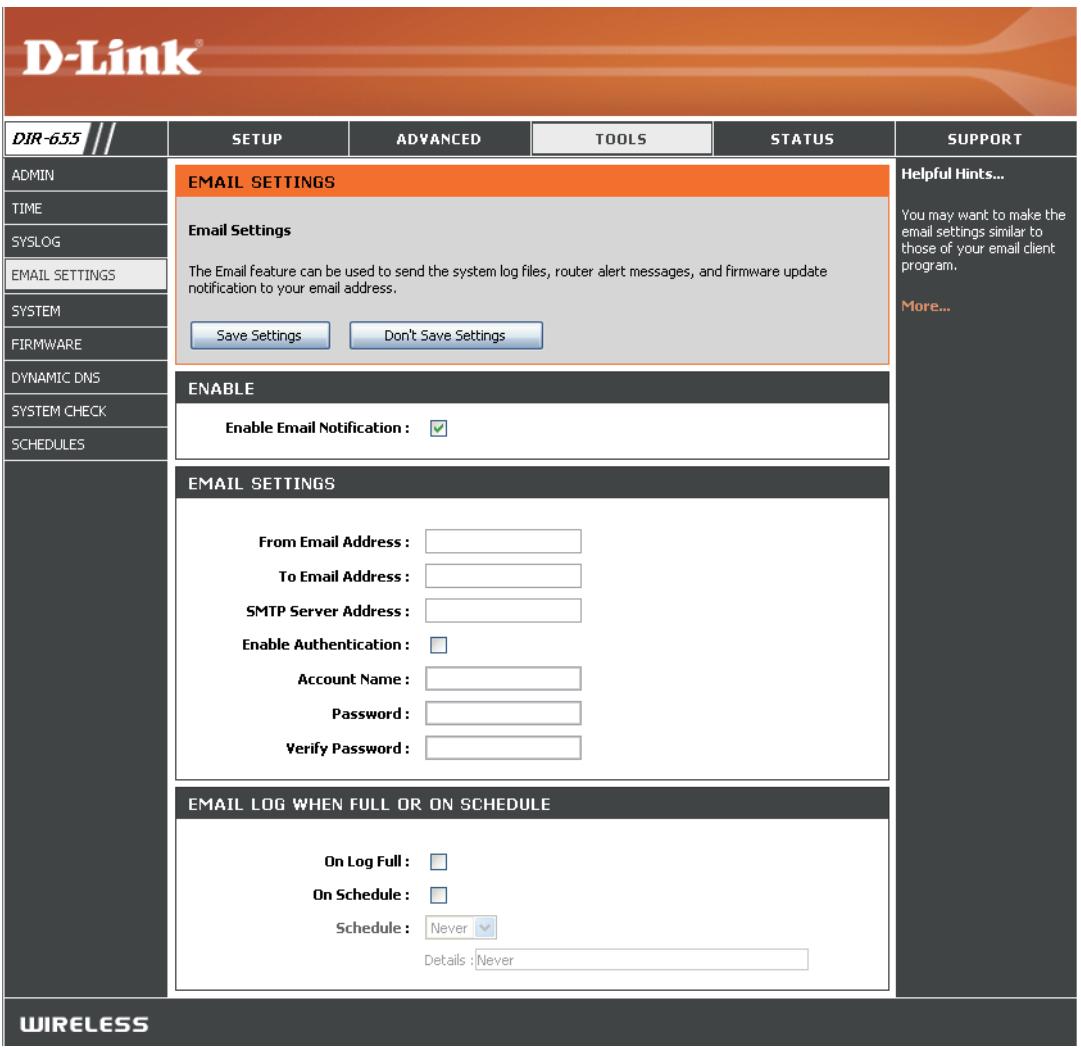

à l’écran Tools > Email (Outils > Courrier électronique).
(Enregistrer le journal): journal de votre ordinateur. Manuel d’utilisation du DIR-655 D-Link

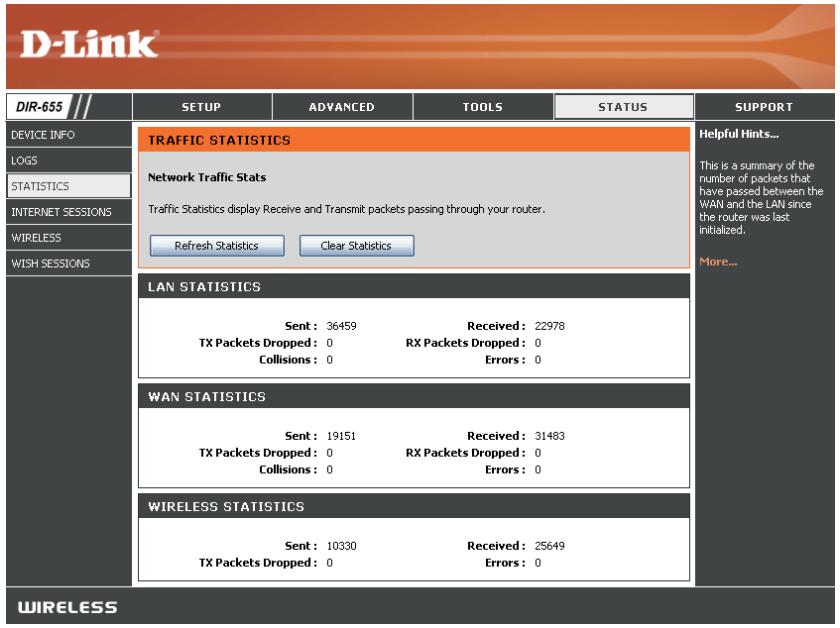

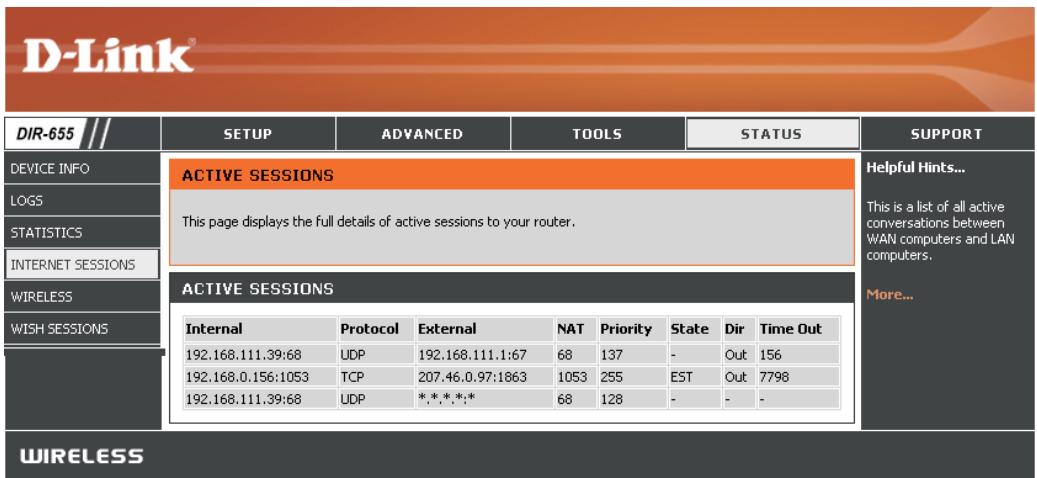

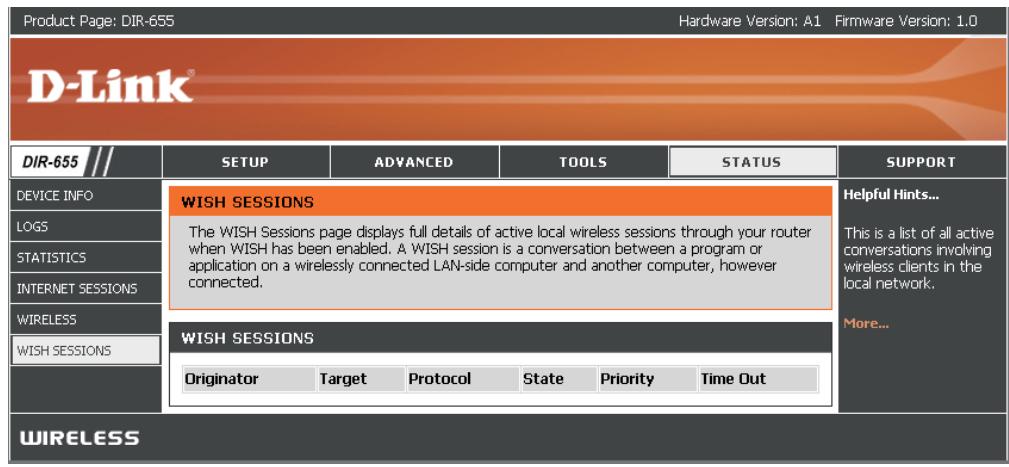

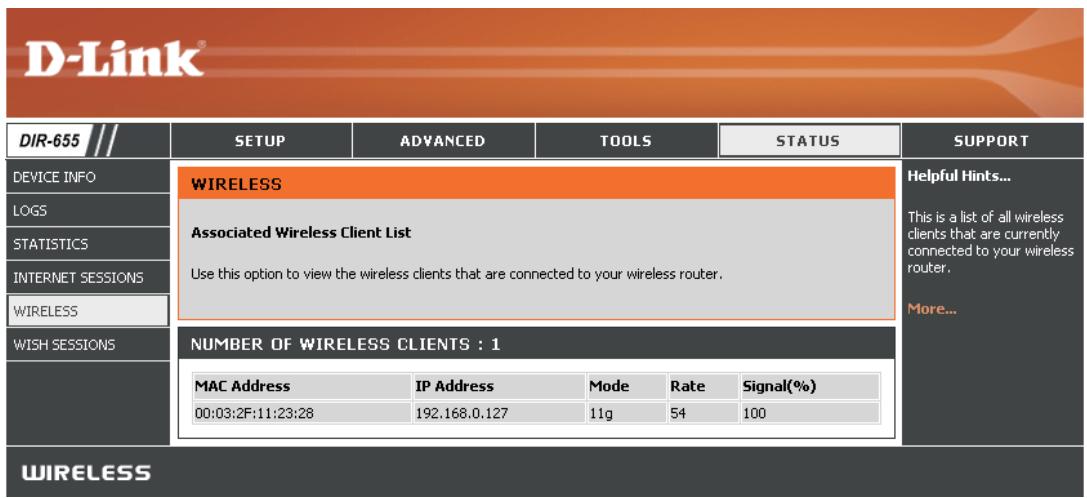

WISH La page de données WISH affiche les détails complets des clients sans fil connectés lorsque WISH est activée.

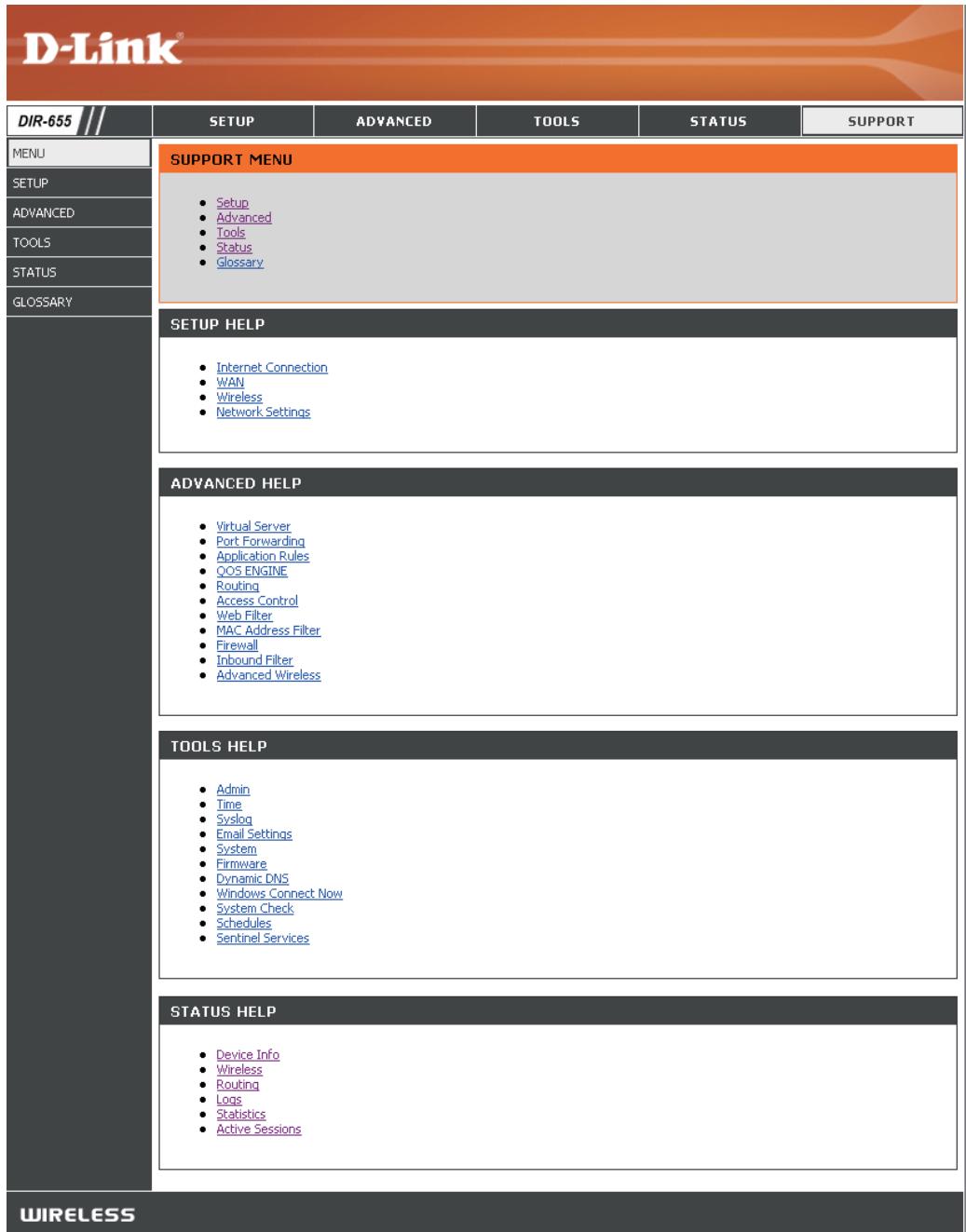

Voici les 2 principales améliorations par rapport au WEP: • Amélioration du chiffrement des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l’aide d’un algorithme de hachage et en ajoutant une fonction de contrôle d’intégrité, ce qui garantit que les clés n’ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP. • Authentification des utilisateurs, qui manque généralement dans le WEP, via le protocole d’authentification extensible (EAP). Le WEP régule l’accès à un réseau sans fil en fonction d’une adresse MAC spécifique au matériel d’un ordinateur relativement simple à flairer et voler. L’EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau. Le WPA-PSK/WPA2-PSK utilise un mot de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d’accès sans fil. Le WPA/WPA2 comprend l’authentification des utilisateurs via le protocole EAP (Extensible Authentification Protocol). L’EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau. Manuel d’utilisation du DIR-655 D-Link
Cliquez sur Next (Suivant) pour continuer.

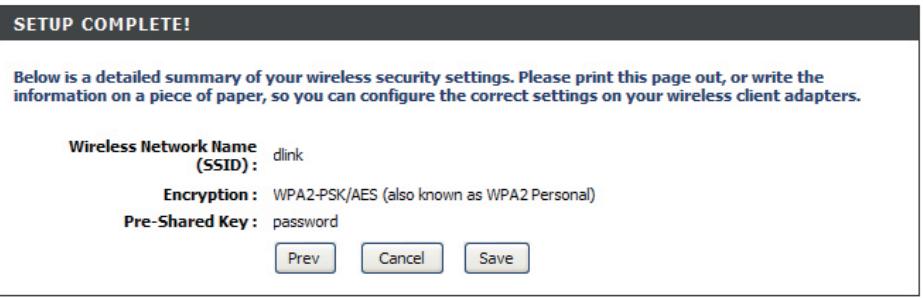

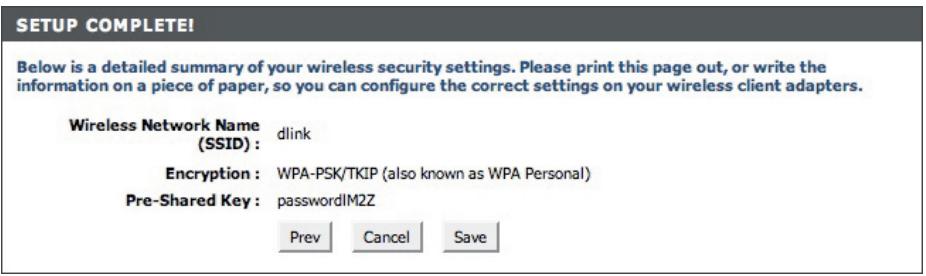

Cliquez sur Save (Enregistrer) pour terminer l’assistant de sécurité.

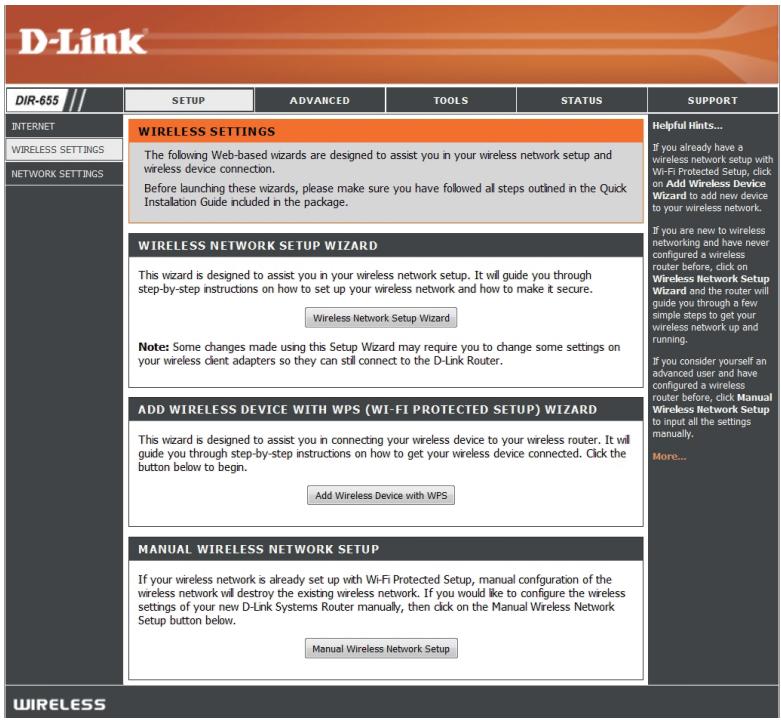

(192.168.0.1). Cliquez sur Setup (Configurer), puis sur Wireless Settings (Paramètres du réseau sans fil) du côté gauche. 2. En regard de Security Mode (Mode de sécurité), sélectionnez WPA-Personal. 3. En regard de WPA Mode (Mode WPA), sélectionnez Auto, WPA2 Only (WPA2 uniquement) ou WPA Only (WPA uniquement). Utilisez Auto si vos clients sans fil utilisent WPA et WPA2. 4. En regard de Group Key Update Interval (Intervalle de mises à jour de la clé de groupe), saisissez le temps avant lequel la clé de groupe servant à la diffusion ou la multidiffusion va être modifiée (3600 par défaut). 5. En regard de Pre-Shared Key (Clé pré-partagée), saisissez une clé (mot de passe). Elle se présente sous forme de mot de passe au format ASCII des deux côtés de la connexion sans fil. Le mot de passe doit comporter entre 8 et 63 caractères. 6. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configurez le routeur à l’aide d’un adaptateur sans fil, vous perdez la connectivité jusqu’à ce que vous activiez WPA-PSK sur votre adaptateur et que vous saisissiez le même mot de passe que celui du routeur. Manuel d’utilisation du DIR-655 D-Link
Web, puis en saisissant l’adresse IP du routeur (192.168.0.1). Cliquez sur Setup (Configurer), puis sur Wireless Settings (Paramètres du réseau sans fil) du côté gauche. 2. En regard de Security Mode (Mode de sécurité), sélectionnez WPA-Enterprise. 3. En regard de WPA Mode (Mode WPA), sélectionnez Auto, WPA2 Only (WPA2 uniquement) ou WPA Only (WPA uniquement). Utilisez Auto si vos clients sans fil utilisent WPA et WPA2. 4. En regard de Group Key Update Interval (Intervalle de mises à jour de la clé de groupe), saisissez le temps avant lequel la clé de groupe servant à la diffusion ou la multidiffusion va être modifiée (3600 par défaut). 5. En regard d’Authentification Timeout (Expiration de l’authentification), saisissez la durée avant de devoir à nouveau authentifier un client (60 minutes par défaut). 6. En regard de RADIUS Server IP Address (Adresse IP du serveur RADIUS), saisissez l’adresse IP de votre serveur RADIUS. 7. En regard de RADIUS Server Port (Port du serveur RADIUS), saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut. 8. En regard de RADIUS Server Shared Secret (Secret partagé du serveur RADIUS), saisissez la clé de sécurité. Manuel d’utilisation du DIR-655 D-Link
Manuel d’utilisation du DIR-655 D-Link

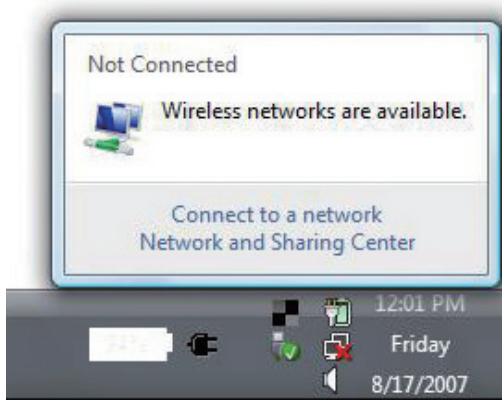

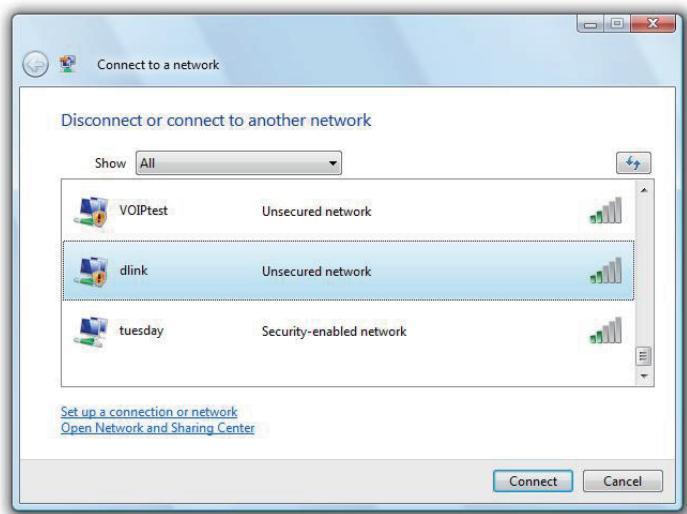

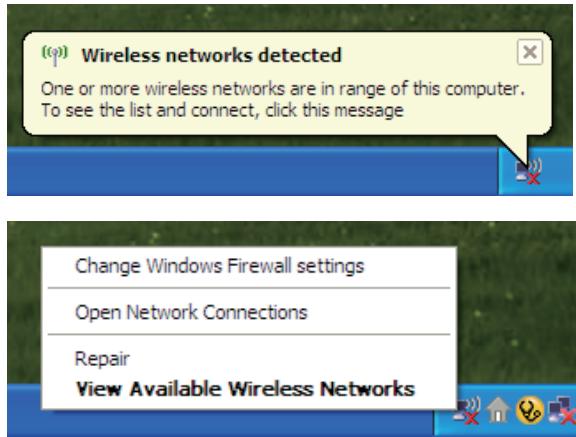

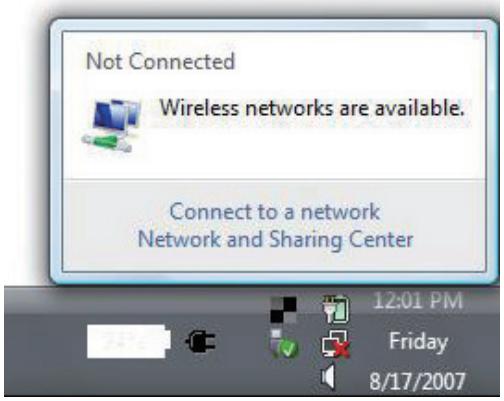

Si l’infobulle Réseaux sans fil détectés s’affiche, cliquez au centre de la bulle pour accéder à l’utilitaire.
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Il est recommandé d’activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d’accès sans fil avant de configurer l’adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou le mot de passe utilisés. 1. Ouvrez l’utilitaire sans fil de Windows Vista® en cliquant avec le bouton droit de la souris sur l’icône de l’ordinateur sans fil, dans la zone de notification (en bas à droite de l’écran). Sélectionnez Connexion à un réseau.

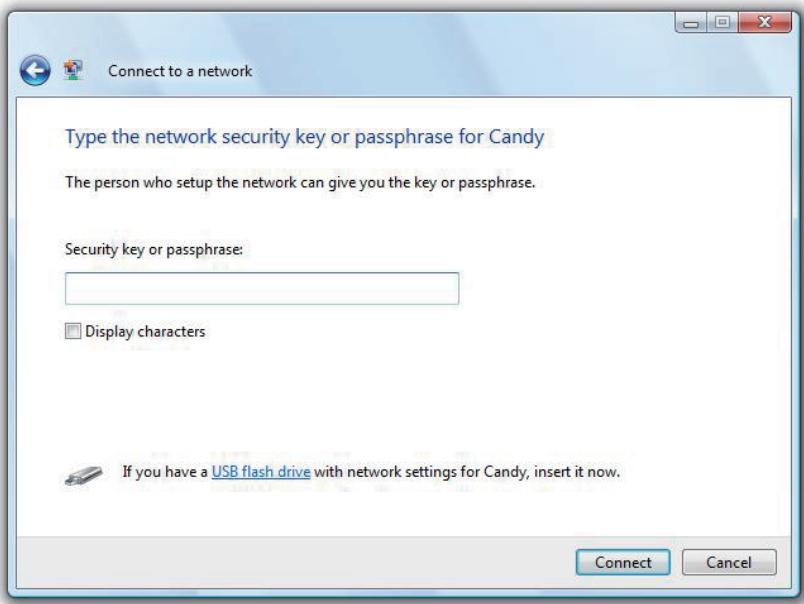

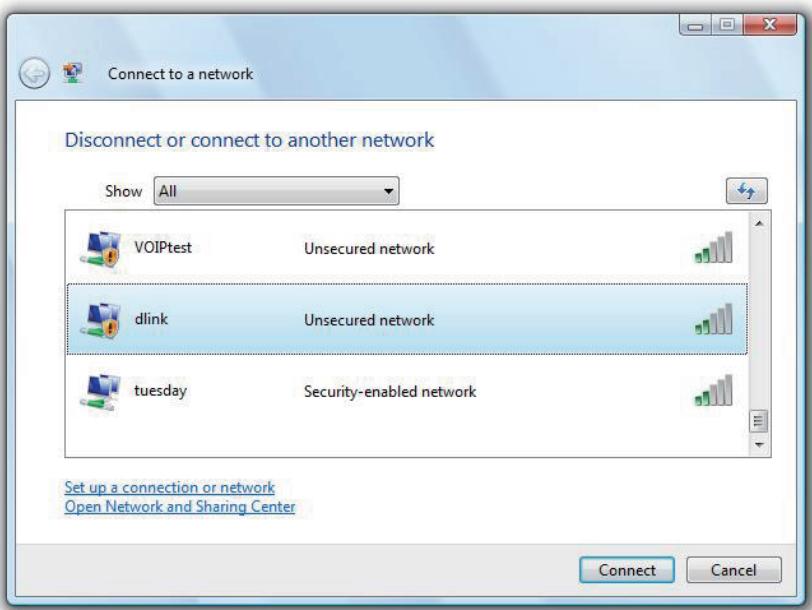

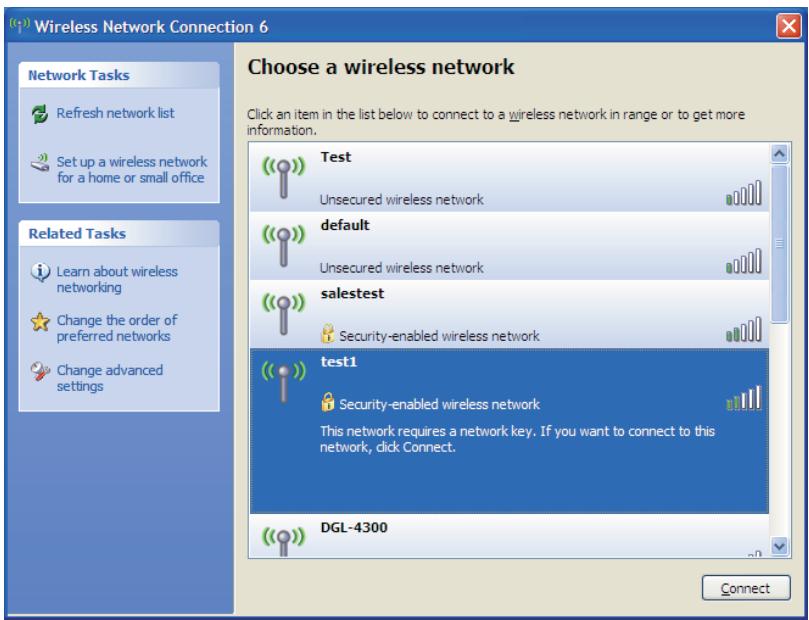

À l’aide de Windows® XP Les utilisateurs de Windows® XP peuvent utiliser l’utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s’appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l’utilitaire d’une autre société ou Windows® 2000, veuillez vous reporter au manuel d’utilisation de votre adaptateur sans fil pour obtenir de l’aide sur la connexion à un réseau sans fil. La plupart des utilitaires possèdent une option “site survey “(Visite des lieux) similaire à l’utilitaire de Windows® XP, comme indiqué ci-dessous. Si l’infobulle Réseaux sans fil détectés s’affiche, cliquez au centre de la bulle pour accéder à l’utilitaire.
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

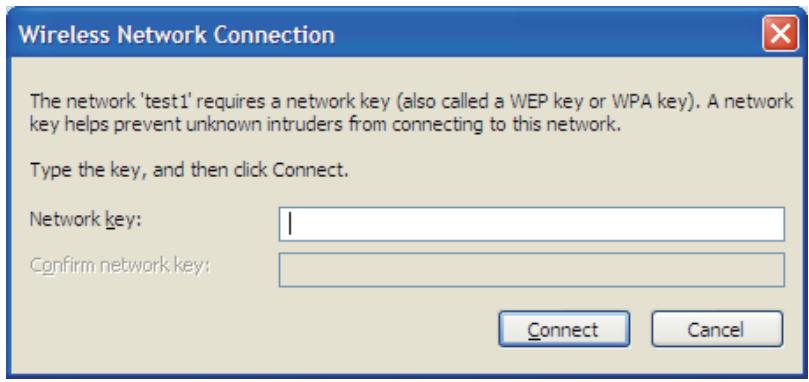

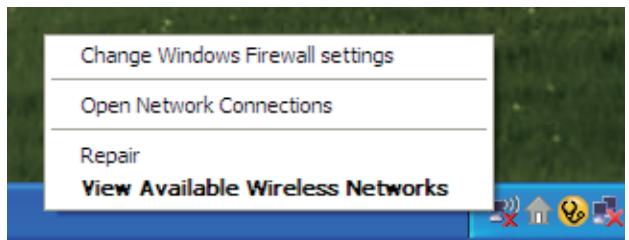

1. Ouvrez l’utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l’icône de l’ordinateur sans fil, dans la zone de notification (en bas à droite de l’écran). Sélectionnez Afficher les réseaux sans fil disponibles.
XP. Si vous utilisez un autre système d’exploitation, les captures d’écran de votre ordinateur seront similaires aux exemples suivants). 1. Pourquoi n’ai-je pas accès à l’utilitaire de configuration Web? Lorsque vous saisissez l’adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L’utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l’utilitaire Web. • Vérifiez qu’une version actualisée de Java est activée sur le navigateur Web. Nous recommandons les versions suivantes: • Internet Explorer 6.0 ou une version supérieure • Netscape 8 ou une version supérieure • Mozilla 1.7.12 (5.0) ou une version supérieure • Opera 8.5 ou une version supérieure • Safari 1.2 ou une version supérieure (avec Java 1.3.1 ou une version supérieure) • Camino 0.8.4 ou une version supérieure • Firefox 1.5 ou une version supérieure • Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S’il ne l’est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l’ordinateur est éteint, le voyant l’est peut-être également. • Désactivez les logiciels de sécurité Internet exécutés sur l’ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l’accès aux pages de configuration. Vérifiez les fichiers d’aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration. Manuel d’utilisation du DIR-655 D-Link
OK. • Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le. • Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresse IP de votre routeur D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web. • Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l’alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d’accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur. 2. Que dois-je faire si j’oublie mon mot de passe? Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres. Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l’arrière de l’appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d’accéder au routeur. L’adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d’utilisateur est admin ; laissez la case de mot de passe vide. Manuel d’utilisation du DIR-655 D-Link
482, 1 472, etc.). Remarque: les utilisateurs d’AOL DSL+ doivent utiliser une MTU de 1 400. Pour trouver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d’accéder. Il peut s’agir d’un autre ordinateur ou d’une URL. • Cliquez sur démarrer, puis sur Exécuter. • Les utilisateurs de Windows® 95, 98 et Me saisissent command (les utilisateurs de Windows® NT, 2000, XP et Vista® saisissent cmd), puis appuient sur Entrée (ou OK). • Lorsque la fenêtre s’ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante: ping [url] [-f] [-l] [valeur MTU]
Après avoir trouvé votre MTU, vous pouvez maintenant configurer votre routeur à l’aide de la taille de MTU appropriée. Pour modifier la valeur de la MTU sur votre routeur, procédez comme suit: • Ouvrez votre navigateur, saisissez l’adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK. • Saisissez votre nom d’utilisateur (admin) et votre mot de passe (vierge par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique. • Cliquez sur Configurer, puis sur Configuration manuelle. • Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. • Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d’accéder en toute sécurité aux données que vous voulez, quand et où vous le voulez. Vous pouvez profiter de la liberté offerte par la mise en réseau sans fil. Un réseau local sans fil est un réseau d’ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d’utiliser la technologie de réseau local sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l’absence de câblage et d’autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs. Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d’un réseau câblé. Les cartes d’adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d’adaptateurs Ethernet. Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.
La technologie Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n’importe où dans votre foyer ou à votre travail.
D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d’un point A à un point B. La technologie sans fil présente toutefois des limites quant à l’accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil: le réseau local sans fil et le réseau personnel sans fil. Réseau local sans fil Dans un réseau local sans fil, un périphérique appelé Point d’accès (PA) connecte vos ordinateurs au réseau. Ce point d’accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d’accès intérieur (tel que celui illustré) permet de transférer le signal jusqu’à 90 mètres. Avec un point d’accès extérieur, le signal peut atteindre jusqu’à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d’autres lieux extérieurs encore.
La vitesse et la portée d’exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l’utilise, à domicile comme au bureau ; D-Link offre une solution sans fil adaptée. À domicile • Offre un accès haut débit à toutes les personnes du domicile • Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc • Élimination des câbles dans toute la maison • Simplicité d’utilisation Petite entreprise et entreprise à domicile • Maîtrisez tout à domicile, comme vous le feriez au bureau • Accès distant au réseau de votre bureau, depuis votre domicile • Partage de la connexion Internet et de l’imprimante avec plusieurs ordinateurs • Inutile de dédier de l’espace au bureau
La technologie sans fil s’étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée “hotspots”. En utilisant un adaptateur Cardbus D-Link avec votre PC portable, vous pouvez accéder au hotspot pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès. Le réseau sans fil est simple à configurer, mais si vous l’installez pour la première fois, vous risquez de ne pas savoir par où commencer. C’est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d’un réseau sans fil.
Voici quelques éléments à garder à l’esprit lorsque vous installez un réseau sans fil. Centralisez le routeur ou le point d’accès Veillez à placer le routeur/point d’accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre domicile possède deux étages, un répétiteur sera peut-être nécessaire pour doper le signal et étendre la portée. Élimination des interférences Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d’accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence. Manuel d’utilisation du DIR-655 D-Link
D’une manière générale, il existe deux modes de mise en réseau: • Infrastructure – tous les clients sans fil se connectent à un point d’accès ou un routeur sans fil. • Ad-hoc – connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil DWA-645 ou plus). Un réseau d’infrastructure comporte un point d’accès ou un routeur sans fil. Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d’accès sans fil. Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d’adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

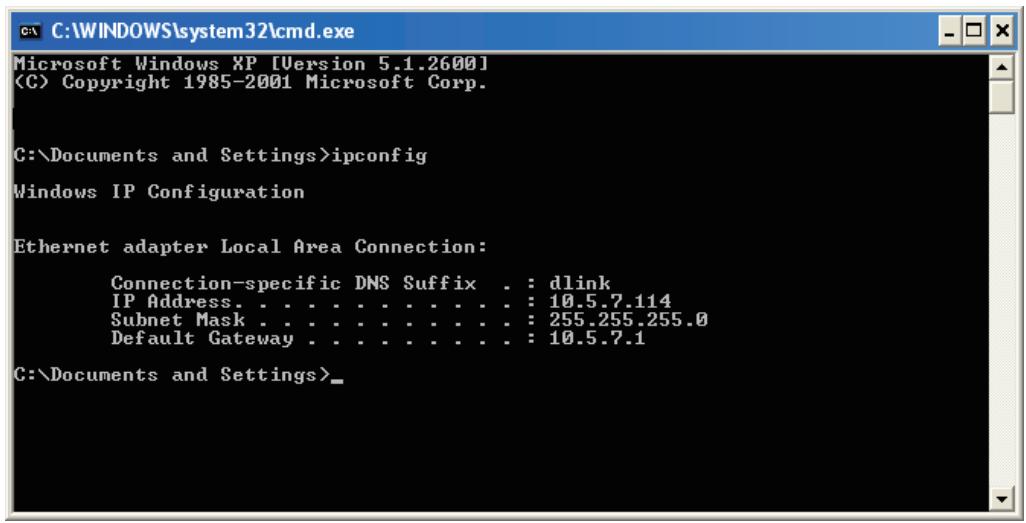

Windows Vista® saisissent cmd dans le champ Rechercher.) À l’invite, saisissez ipconfig, puis appuyez sur Entrée. L’IP address (adresse IP), le subnet mask (masque de sous-réseau) et la default gateway (passerelle par défaut) de votre adaptateur s’affichent. Si l’adresse est 0.0.0.0, vérifiez l’installation de votre adaptateur, les paramètres de sécurité et les paramètres du routeur. Certains programmes logiciels pare-feux bloquent parfois les demandes DHCP sur les nouveaux adaptateurs. Si vous vous connectez à un réseau sans fil d’un point d’accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.

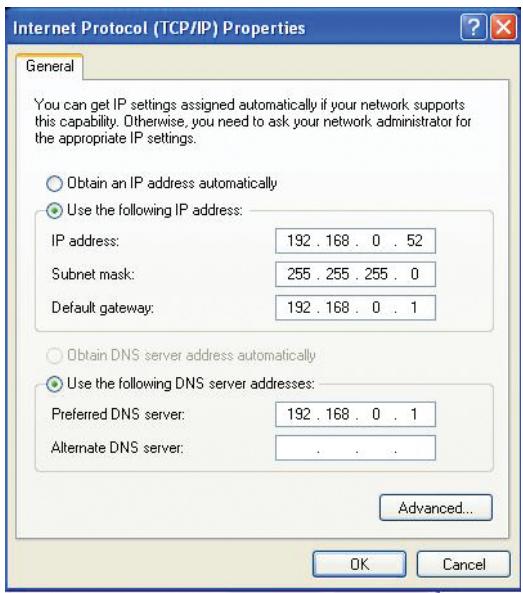

Cliquez avec le bouton droit de la souris sur Connexion au réseau local, qui représente votre adaptateur réseau D-Link, puis sélectionnez Propriétés. Étape 3 Sélectionnez Protocole Internet (TCP/IP), puis cliquez sur Propriétés. Étape 4 Cliquez deux fois sur OK pour enregistrer vos paramètres. Manuel d’utilisation du DIR-655 D-Link
