Intitulé	Valeur / Description
Type de produit	Routeur sans fil N
Normes Wi-Fi	IEEE 802.11n, 802.11g, 802.11b
Vitesse maximale	Jusqu'à 300 Mbps
Fréquence	2.4 GHz
Ports Ethernet	4 ports LAN 10/100 Mbps
Port WAN	1 port WAN 10/100 Mbps
Alimentation électrique	Adaptateur secteur 5V/2A
Dimensions approximatives	200 x 150 x 30 mm
Poids	Environ 300 g
Fonctions principales	Partage de connexion Internet, sécurité réseau, gestion du trafic
Sécurité	WPA/WPA2, filtrage d'adresses MAC, pare-feu SPI
Utilisation	Idéal pour les foyers et petits bureaux, streaming vidéo, jeux en ligne
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Compatibilités	Compatible avec tous les appareils Wi-Fi 802.11n/g/b

FOIRE AUX QUESTIONS - DIR-645, DIR-655 N D-LINK

Comment réinitialiser mon routeur D-LINK DIR-645 ou DIR-655 ?

Pour réinitialiser votre routeur, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment changer le mot de passe Wi-Fi de mon D-LINK DIR-645 ou DIR-655 ?

Connectez-vous à l'interface d'administration en entrant l'adresse IP du routeur dans votre navigateur. Allez dans la section 'Sans Fil' et modifiez le mot de passe dans les paramètres de sécurité.

Pourquoi mon D-LINK DIR-645 ou DIR-655 ne se connecte-t-il pas à Internet ?

Vérifiez que tous les câbles sont correctement connectés, redémarrez le routeur et vérifiez si votre connexion Internet fonctionne avec un autre appareil.

Comment mettre à jour le firmware de mon D-LINK DIR-645 ou DIR-655 ?

Accédez à l'interface d'administration, allez dans la section 'Outils', puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site de D-LINK et suivez les instructions à l'écran.

Mon D-LINK DIR-645 ou DIR-655 ne diffuse pas le signal Wi-Fi, que faire ?

Assurez-vous que la fonction Wi-Fi est activée dans les paramètres du routeur. Vous pouvez également essayer de redémarrer le routeur et de vérifier les interférences potentielles avec d'autres appareils.

Comment configurer un réseau invité sur mon D-LINK DIR-645 ou DIR-655 ?

Connectez-vous à l'interface d'administration, allez dans la section 'Sans Fil' ou 'Réseau Invité' et activez le réseau invité. Configurez le SSID et le mot de passe selon vos préférences.

Que faire si je ne peux pas accéder à l'interface d'administration de mon D-LINK DIR-645 ou DIR-655 ?

Vérifiez que vous utilisez la bonne adresse IP (généralement 192.168.0.1 ou 192.168.1.1). Assurez-vous que votre appareil est connecté au réseau du routeur et essayez de vider le cache de votre navigateur.

Comment sécuriser mon réseau Wi-Fi sur le D-LINK DIR-645 ou DIR-655 ?

Utilisez le chiffrement WPA2, choisissez un mot de passe fort et changez-le régulièrement. Désactivez également la diffusion du SSID si vous souhaitez une sécurité supplémentaire.

Comment résoudre les problèmes de connexion sur mon D-LINK DIR-645 ou DIR-655 ?

Essayez de redémarrer le routeur, vérifiez les paramètres de connexion, assurez-vous que le firmware est à jour et vérifiez les conflits avec d'autres dispositifs sur le réseau.

Mon D-LINK DIR-645 ou DIR-655 redémarre-t-il souvent, que faire ?

Cela peut être dû à une surchauffe ou à un firmware obsolète. Vérifiez que le routeur est bien ventilé et essayez de mettre à jour le firmware. Si le problème persiste, envisagez une réinitialisation d'usine.

MODE D'EMPLOI DIR-645, DIR-655 N D-LINK

Manuel d'utilisation

Routeur sans fil N équipé de la technologie SmartBeam™

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.0	2 juin 2011	DIR-645 Révision A1 avec microprogramme version 1.00

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Preface..

Révisions du manuel

Marques commerciales

Table des matières

Présentation du produit 1

Contenu de la boîte 1

Configuration système requise 2

Description du matériel

Façade 4

Panneau arrière 5

Panneau inférieur 6

Installation du matériel.

Avant de commencer

Éléments à prendre en compte avant d'installer le réseau

sans fil 8

Connexion au modem câble/DSL/satellite 9

Configuration 10

Utilitaire de configuration Web 10

Assistant de configuration 11

Connexion Internet

Assistant de configuration de connexion Internet 12

Configuration manuelle 19

Paramètres sans fil 28

Paramètres réseau 36

IPv6 40

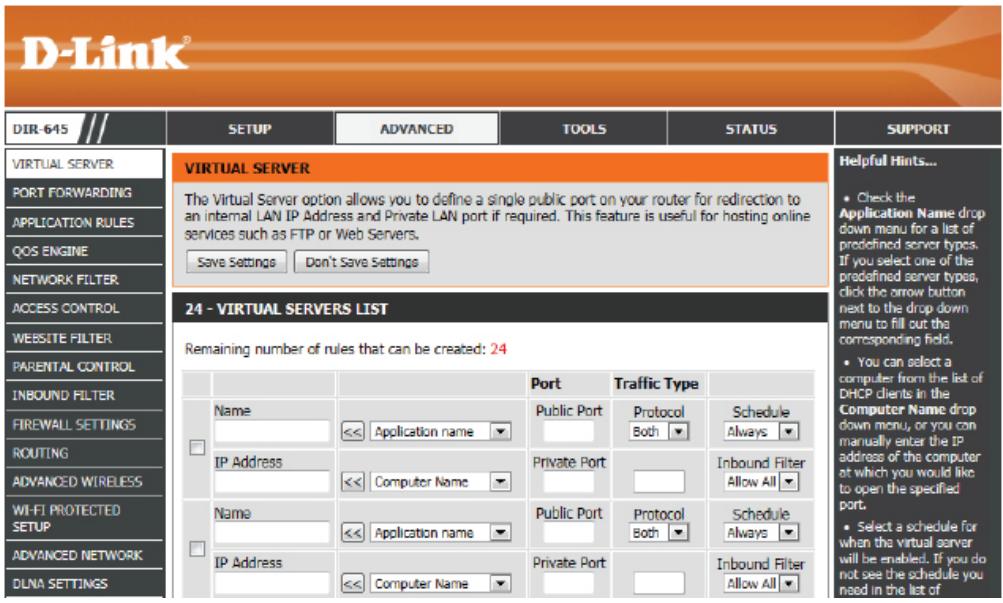

Catégorie Advanced (Avancé) 62

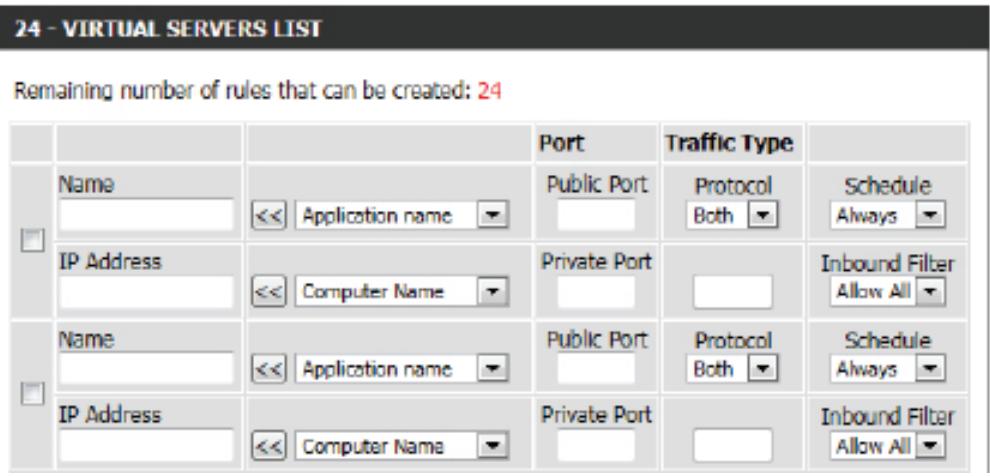

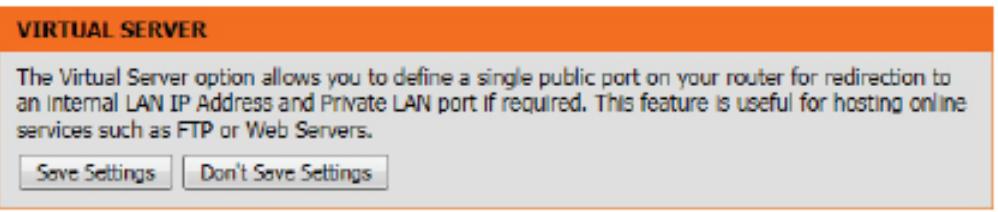

Serveur virtuel 63

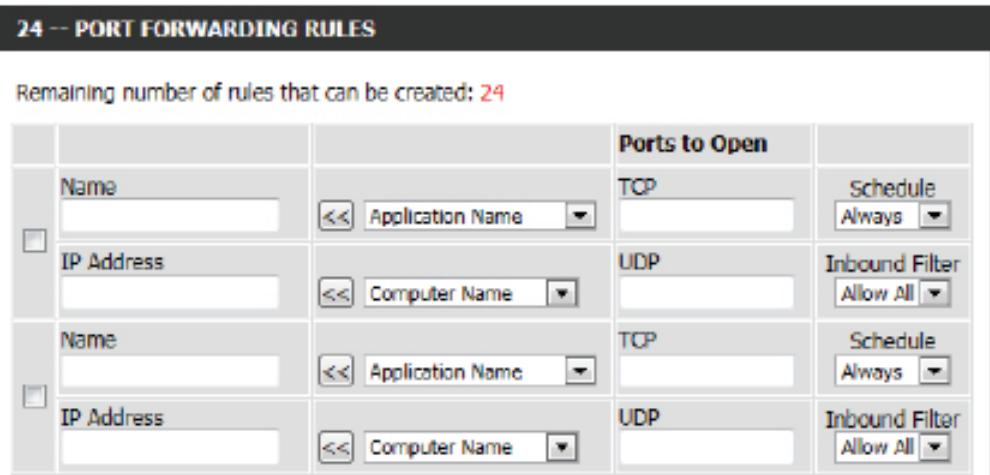

Redirection de port.

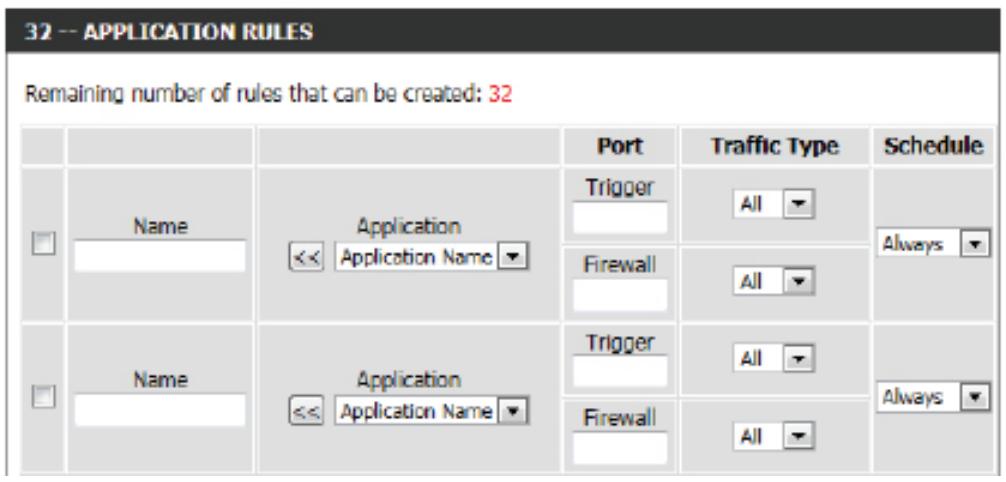

Règles d'application

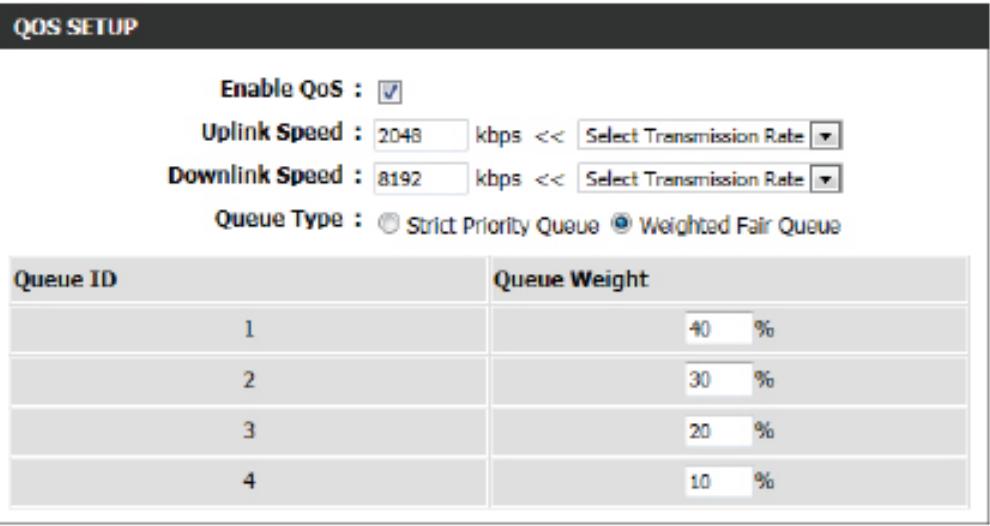

Moteur QoS 67

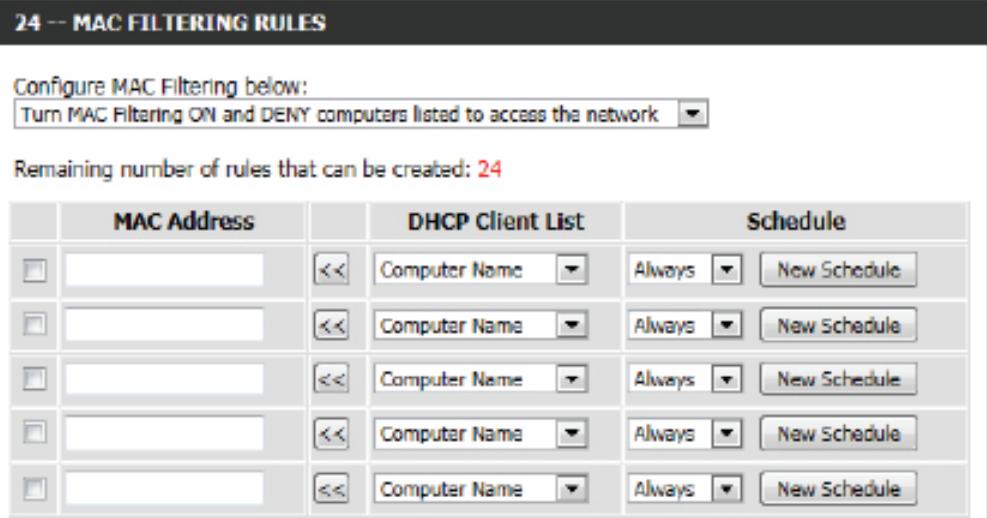

Filtre réseau 69

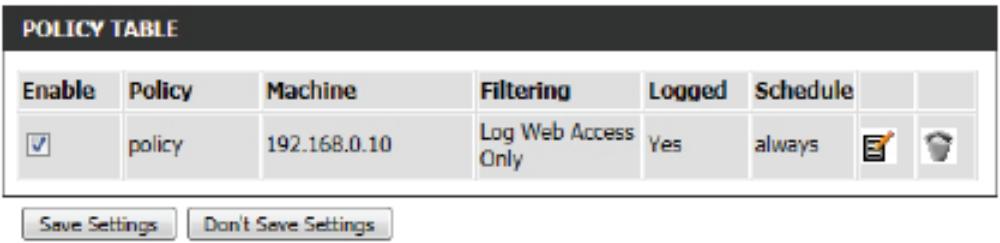

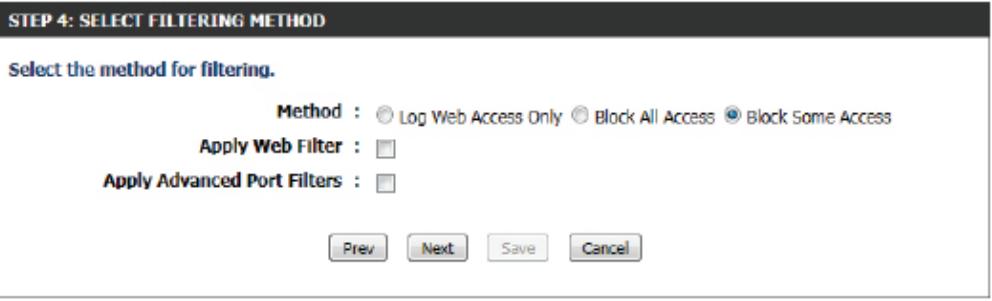

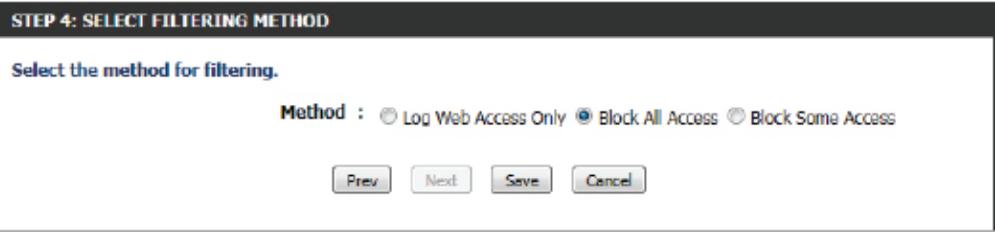

Contrôle d'accès 70

Filtre de sites Web 73

Contrôle parental.

Filtre entrant 75

Paramètres du pare-feu 76

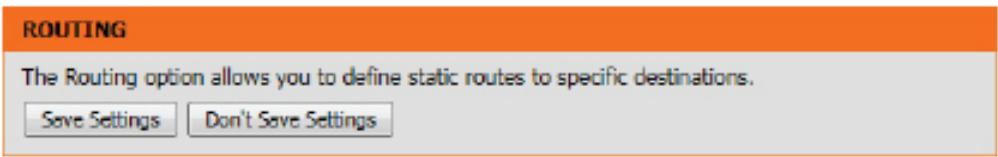

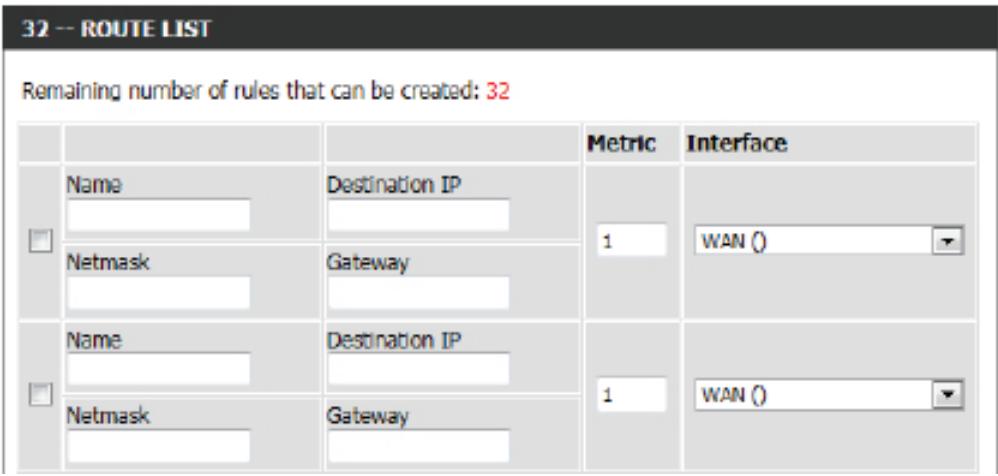

Routage 78

Paramètres sans fil avancés. 79

Configuration sécurisée du Wi-Fi 80

Réseau avancé 82

Paramètres DLNA 84

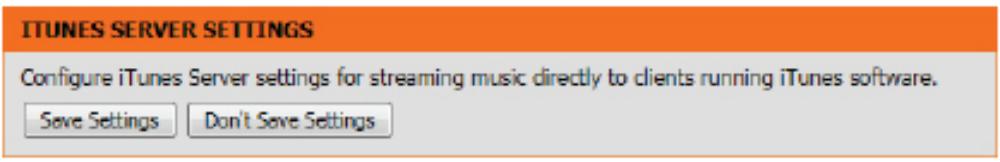

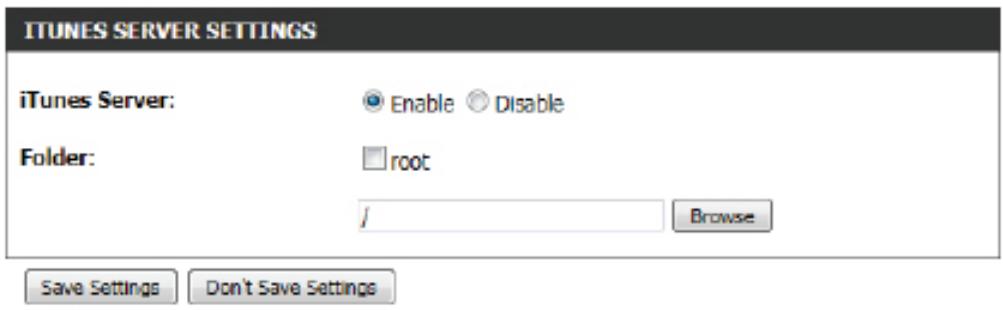

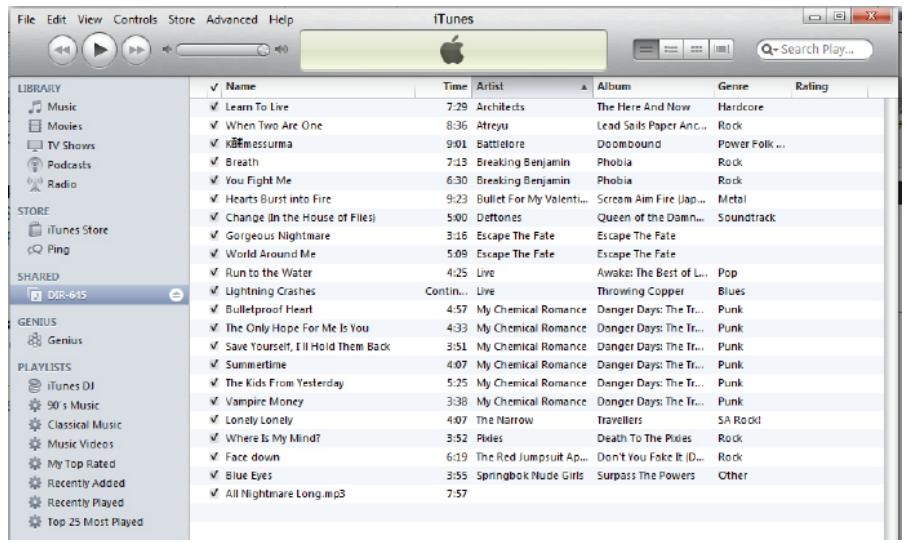

iTunes Server (Serveur iTunes) 85

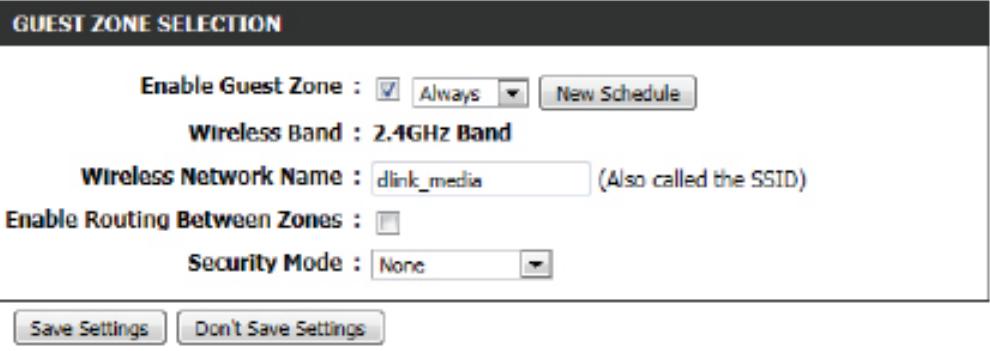

Zone invite 86

Pare-feu IPv6.

Acheminement IPv6. 88

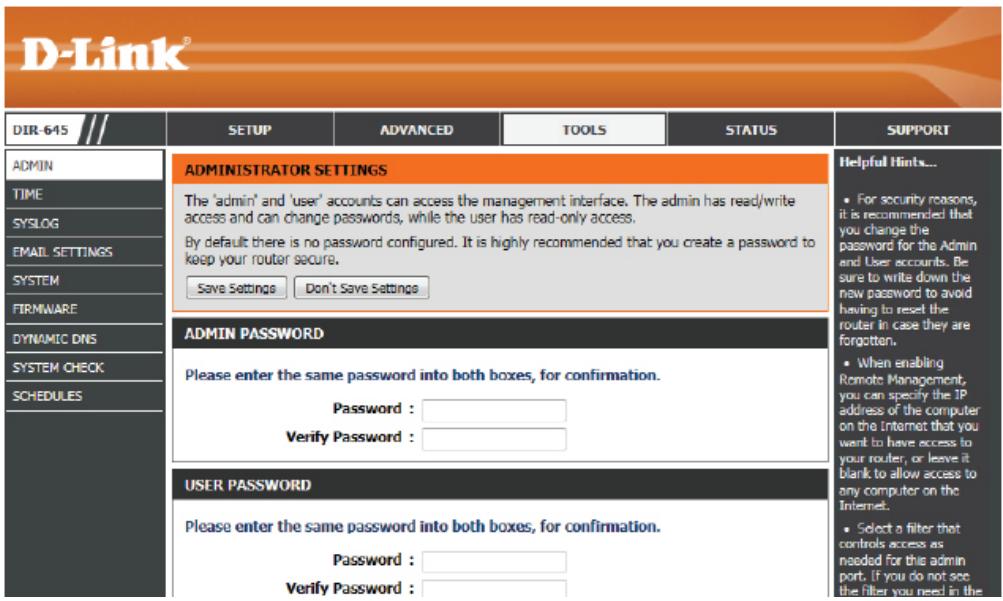

Catégorie Tools (Outils) 89

Administrateur.

Durée. 92

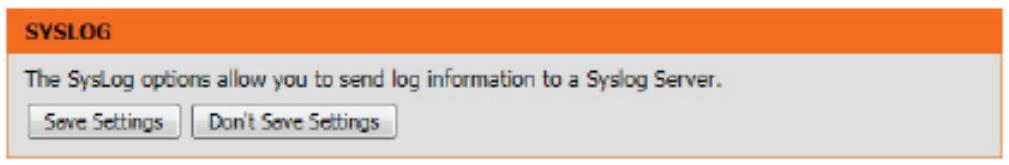

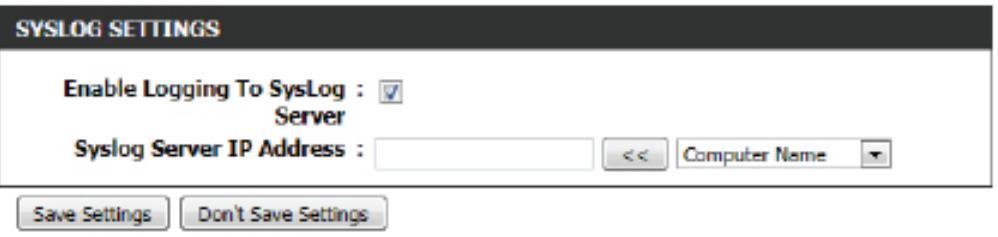

Syslog. 93

Paramètres du courrier électronique 94

Système 96

Microprogramme 97

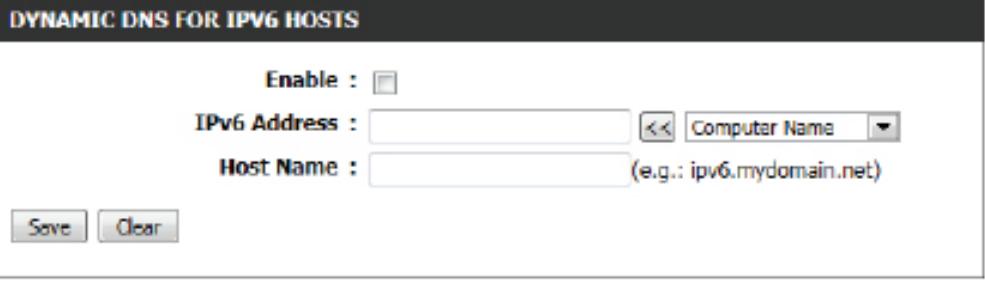

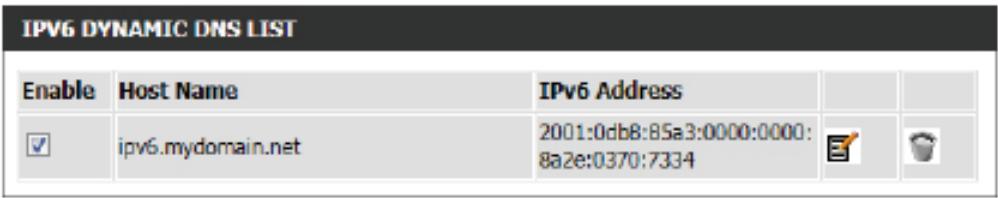

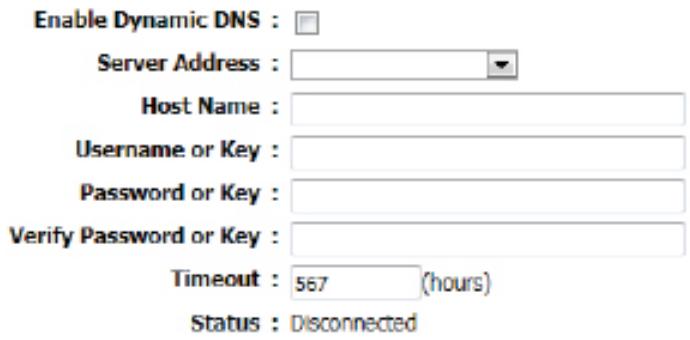

DNS dynamique 98

Contrôle du système. 101

Calendriers 102

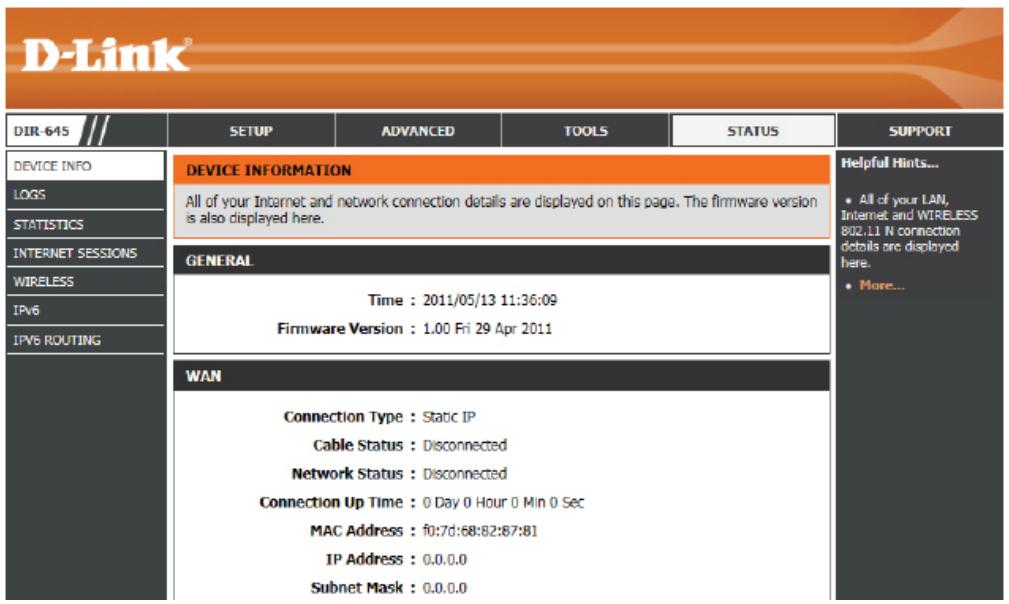

Catégorie Status (État) 103

Informations sur le périphérique 104

Journaux 106

Statistiques 107

Sessions Internet 108

Réseau sans fil 108

IPv6 109

Acheminement IPv6 109

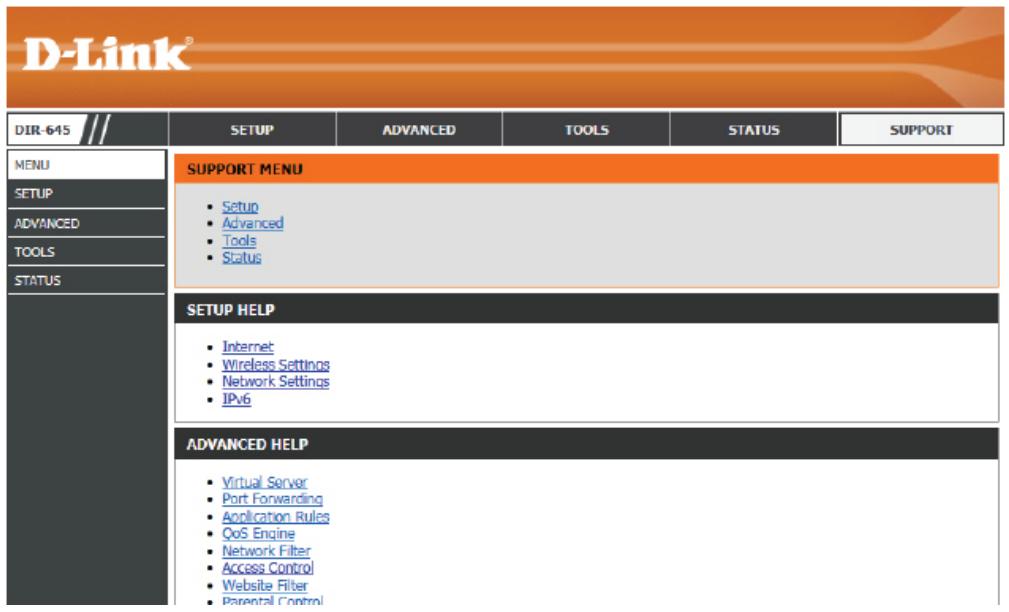

Catégorie Support (Assistance) 110

Base de connaissances

Bases de la technologie sans fil 112

Modes sans fil. 113

Sécurité du réseau sans fil 114

Définition du WPA

Bases de la mise en réseau 115

Connexion à un réseau sans fil 116

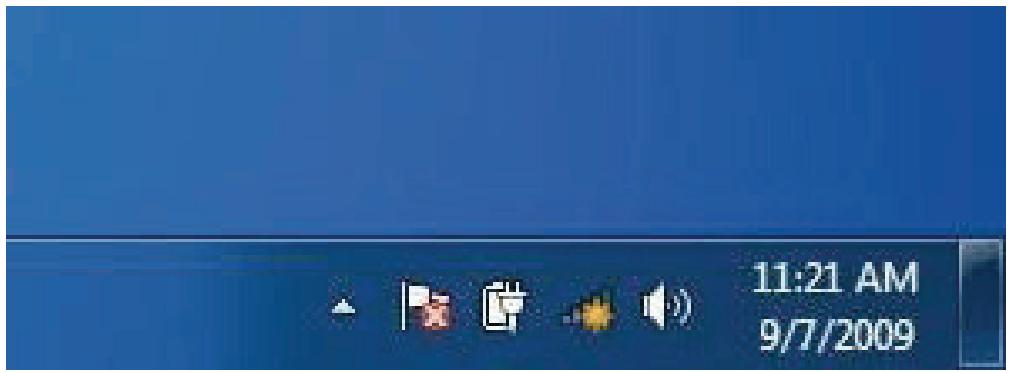

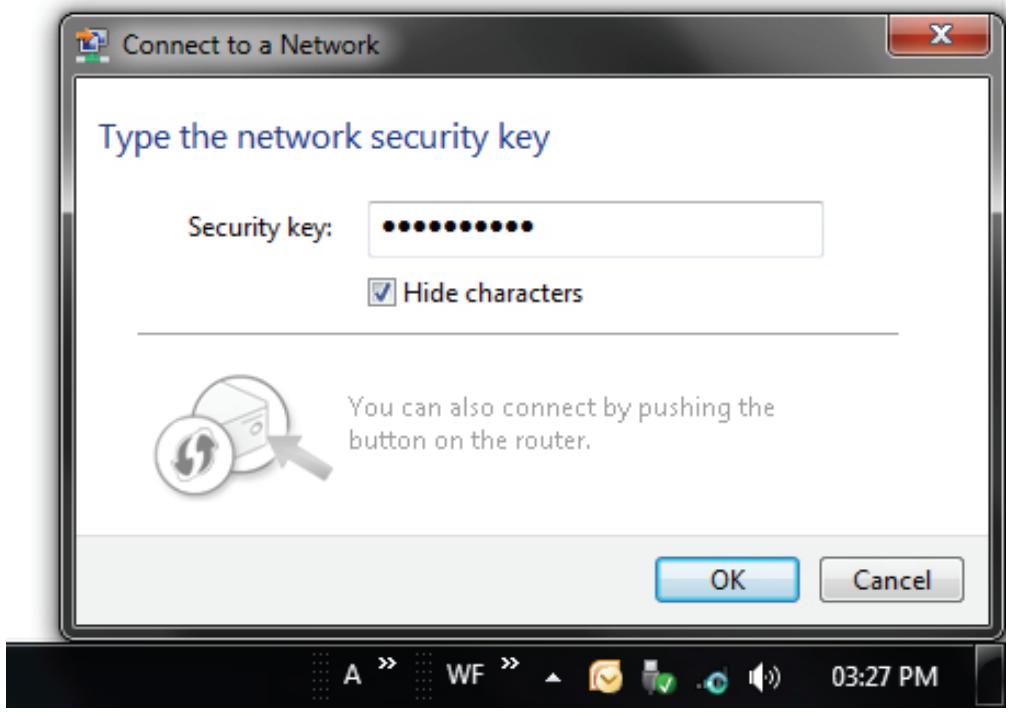

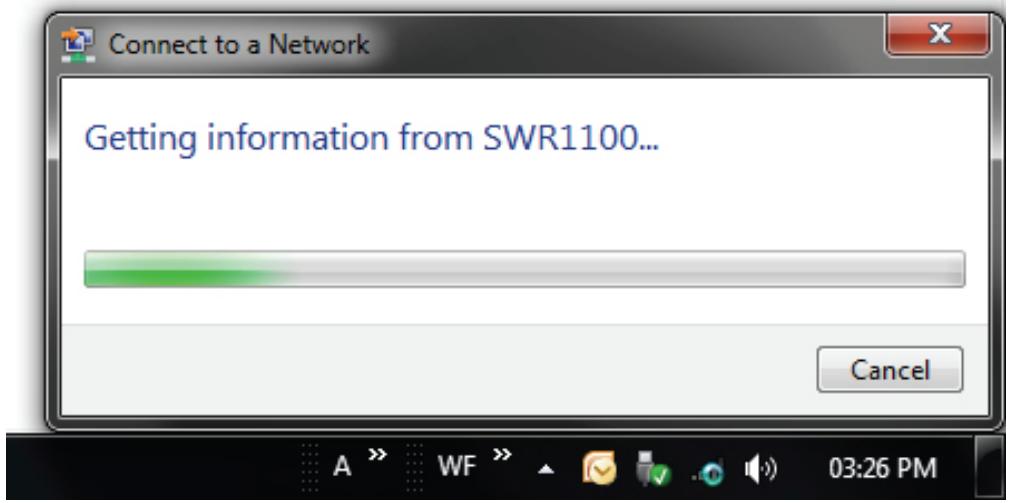

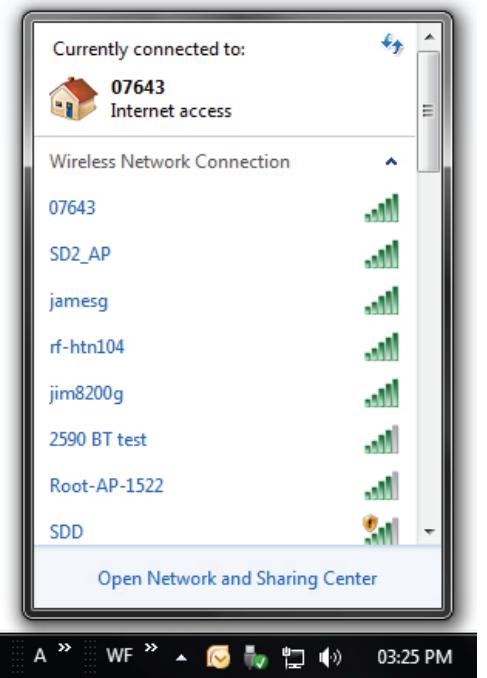

Sous Windows 7

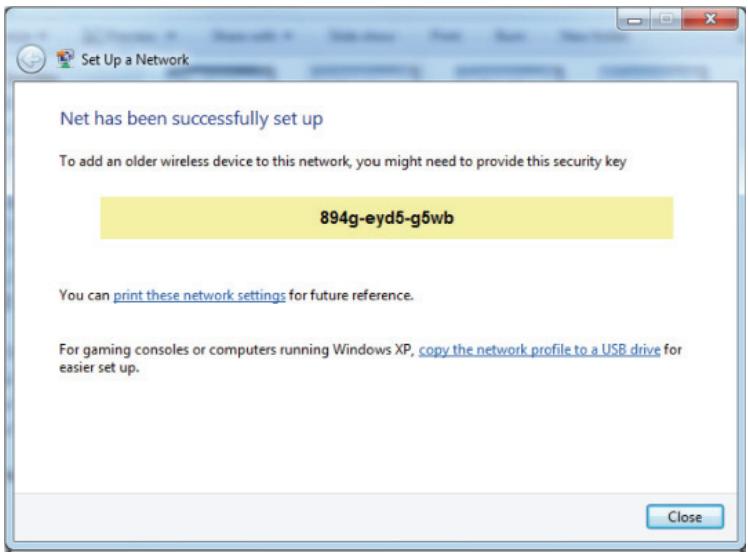

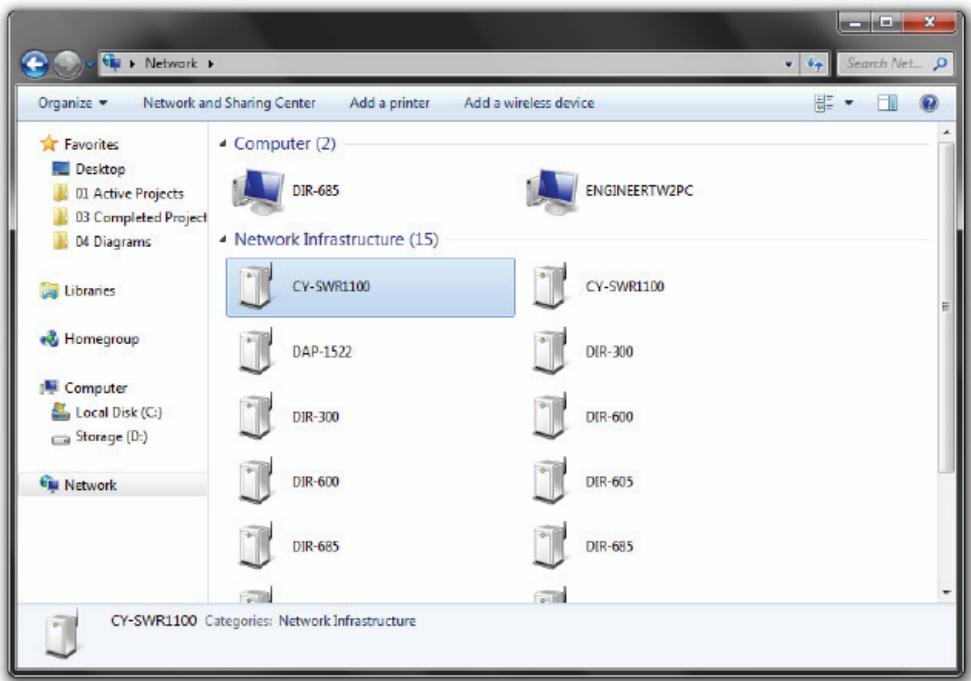

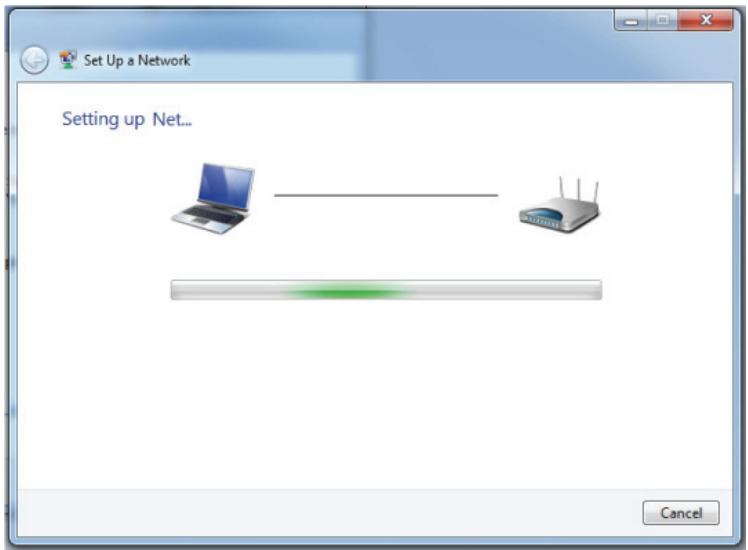

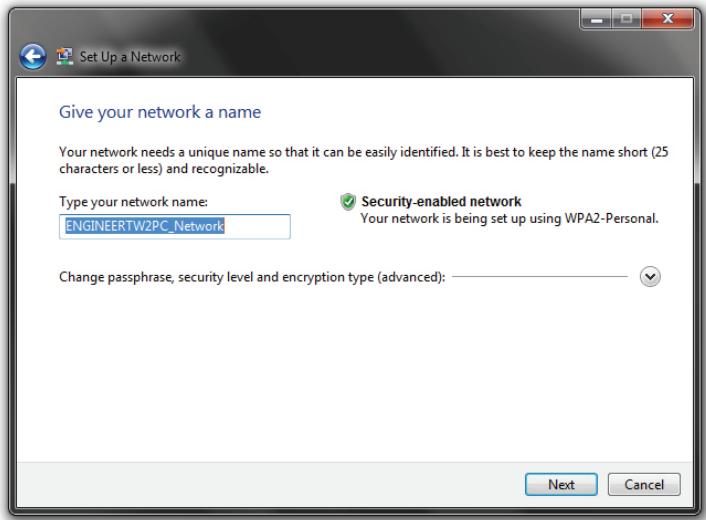

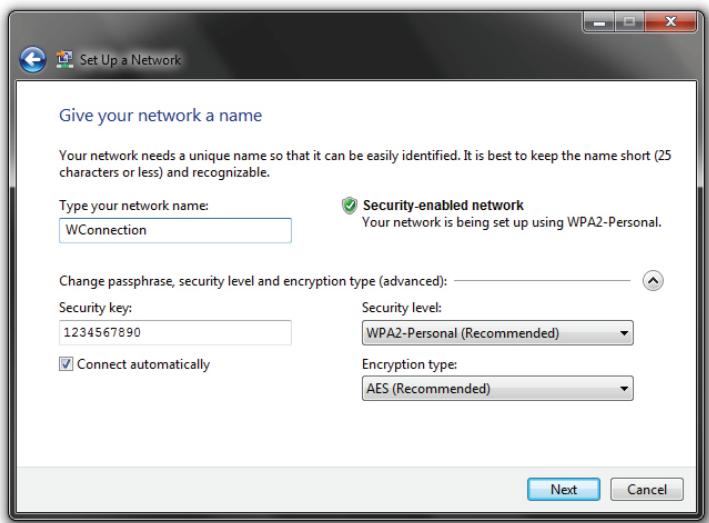

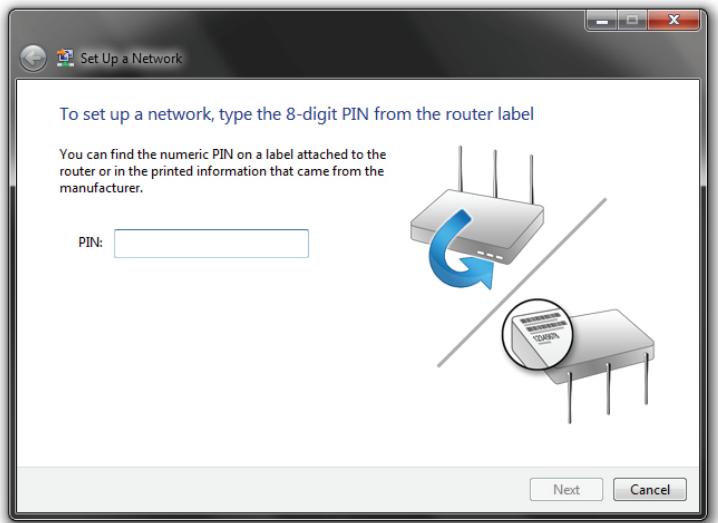

Utiliser Windows 7 et la fonction WPS 119

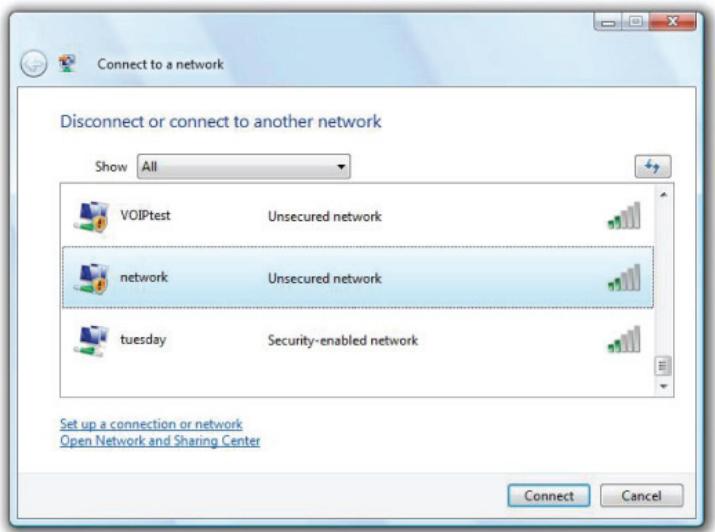

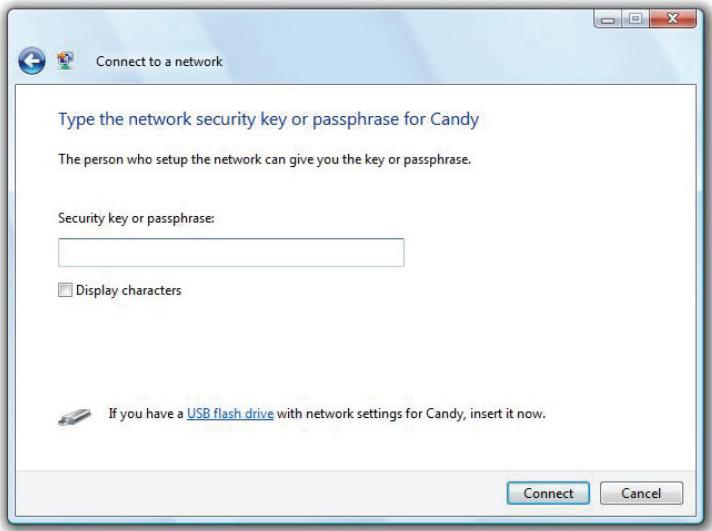

Sous Windows Vista 122

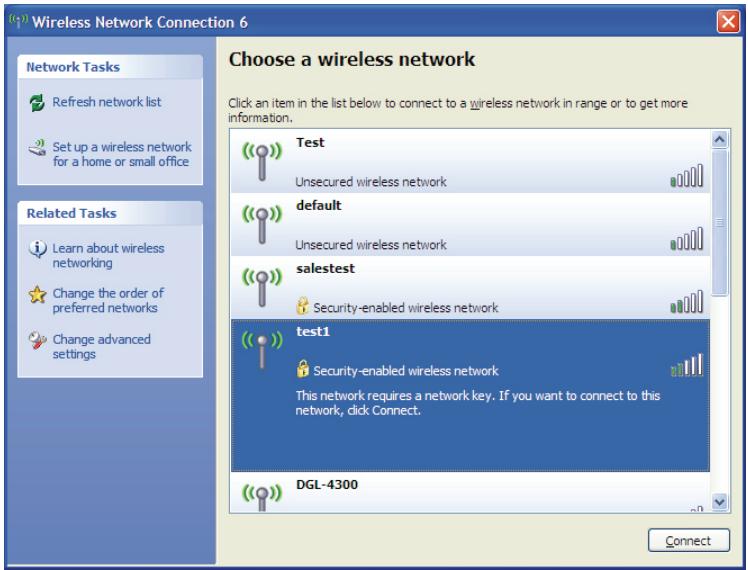

Sous Windows XP 124

Contenu de la boîte

Vérifiez la présence des accessoires fournis ci-dessous :

Routeur sans fil N DIR-645 équipé de la technologie SmartBeam™

Adaptateur secteur

Cable Ethernet

CD-ROM (avec logiciel d'installation et manuels)

Guide d'installation rapide

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de ce produit risque de l'endommager et en annule la garantie.

Configuration système requise

Configuration réseau requise	• Modem DSL ou cable de type Ethernet • Clients sans fil IEEE 802.11n ou 802.11g • Ethernet 10/100/1000
Exigences relatives à l'utilitaire de configuration Web	Ordinateur avec: • Système d'exploitation Windows®, Macintosh ou Linux • Adaptateur Ethernet installé Configuration requise pour le navigateur : • Internet Explorer 6.0 ou une version supérieure • Chrome 2.0 ou une version supérieure • Firefox 3,0 ou une version supérieure • Safari 3,0 ou une version supérieure (avec Java 1.3.1 ou une version supérieure) Utilisateurs de Windows® : Vérifiez que vous avez installé la dernière version de Java. Visitez le site www.java.com pour télécharger la dernière version.
Configuration requise pour l'assistant d'installation sur CD	Ordinateur avec: • Windows® 7, Vista® ou XP avec Service Pack 2 • Adaptateur Ethernet installé • Lecteur de CD-ROM

Ce guide de l'utilisateur fournit un excellent aperçu des fonctionnalités du routeur Internet sans fil DIR-645 de D-Link. Ce guide est basé sur la version actuelle du microprogramme/logiciel disponible pour ce produit et aborde quelques nouveaux sujets passionnants jamais vus sur cette ligne de produits auparavant, pour fournir une expérience de lecture enrichissante et agir finalement comme un guide lors de l'installation et de la maintenance de ce produit.

Caractéristiques

Le routeur sans fil N DIR-645 de D-Link, équipé de la technologie SmartBeam™, est fourni avec une multitude de fonctions. La plupart de ces fonctions sont prévues sur un routeur Internet sans fil, mais il y en a aussi qui sont propres aux produits D-Link.

• Compatibilité avec les périphériques 802.11g : le DIR-645 reste parfaitement conforme à la norme IEEE 802.11g et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11g existants.
• Fonctions de pare-feu avancé ées du réseau :
• Filtrage du contenu : filtrage du contenu domaine.
• Gestion des filtres : ces filtres peuvent être gérés pour être actifs certains jours ou pendant une certaine durée (en heures ou minutes).
• Sessions multiples/simultanées sécurisée 45 peut donc accéder en toute sécurité aux réseaux d'entreprise.
• Assistant de configuration convivial : Grâce à son interface Web simple d'utilisation, le DIR-645 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.

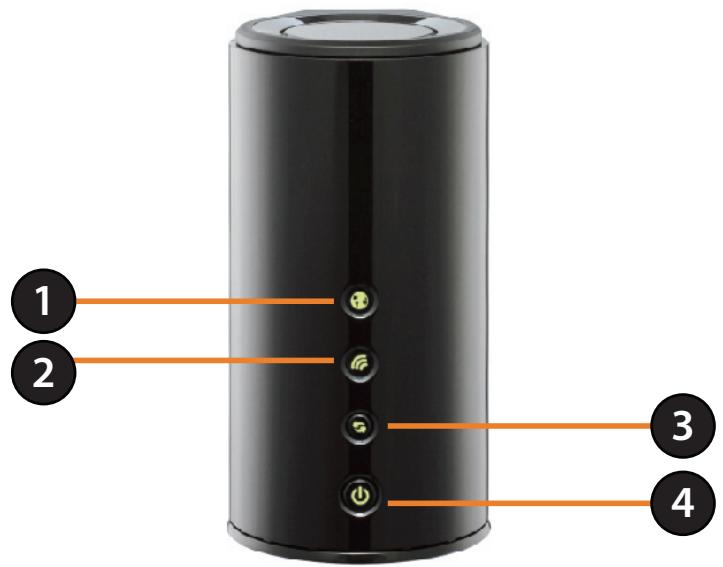

Façade

1	Voyant Internet	Unvoyant vert fixe indique que la négociation de la connexion Internet a réussi.
2	Voyant sans fil	Unvoyant vert fixe indique que le périphérique est prét à étabir une connexion.
3	Voyant et bouton WPS	Appuyez sur le bouton WPS pendant 1 seconde pour lancer le processus WPS. Le bouton clignote en vert pendant l'établissement d'une connexion WPS. Il reste allumé en vert pendant 5 secondes si une connexion WPS a été établie avec succès.
4	Voyant/bouton d'alimentation	Appuyez sur le bouton pour allumer le périphérique. Le voyant s'allume fixement en vert pour indiquer que l'appareil est sous tension. Rappuyez sur le bouton pour lemettre hors tension.

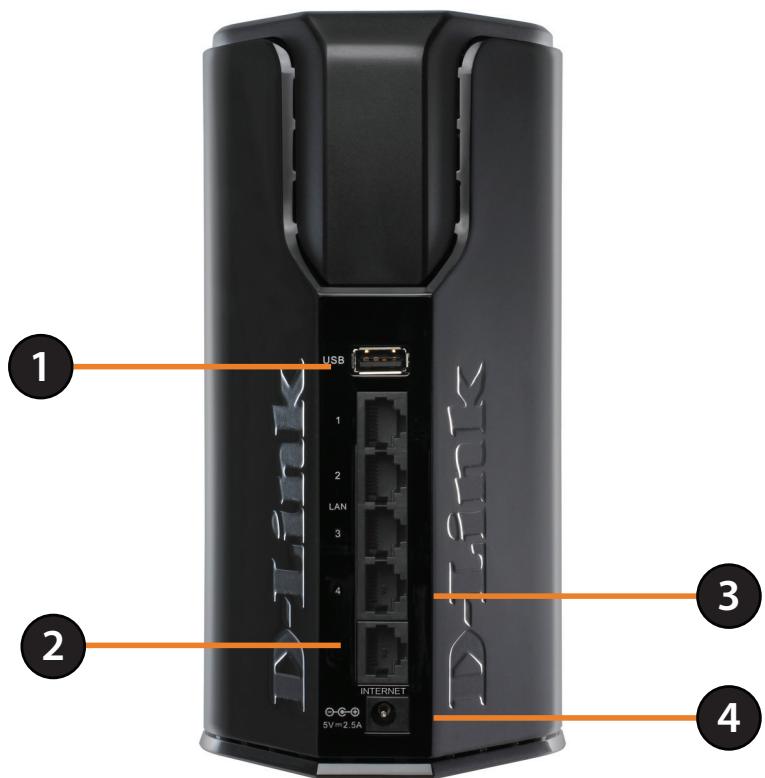

Panneau arrêt

1	USB	Utilisez ce port pour connecter une imprimante USB 2.0 ou un périphérique de stockage.
2	Port Internet	Le port Internet (Réseau étendu) peut être utilisé pour des connexions comme celles d'un modem DSL/Câble.
3	Ethernet-Ports	Les quatre ports du réseau local peuvent être utilisés pour des connexions du réseau local 10/100/1000 Mbits/s.
4	Fiche d'alimentation	Prise pour l'adaptateur secteur fourni.

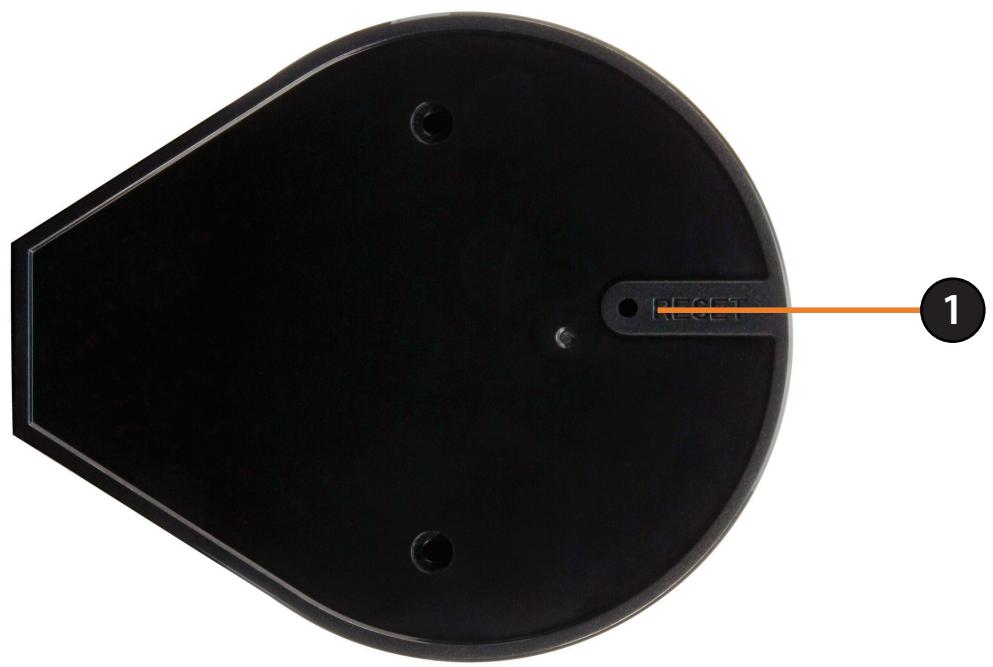

Panneau inférieur

1. Bouton de réinitialisation

Appuyez sur ce bouton pour restaurer les paramètres par défaut du périphérique.

Installation du matériel

Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, le grenier ou le garage.

Avant de commencer

Le routeur est conçu pour être utilisé avec le port Ethernet de votre modem haut débit. Si vous utilisiez une connexion USB avant d'utiliser le routeur, vous devez éteindre ce modem et débrancher son câble USB. Connectez un câble Ethernet au port Réseau étendu/Internet du routeur, puis rallumez le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie votre type de connexion (USB à Ethernet). Si vous possédez un DSL et que vous vous connectez par PPPoE, veillez à désactiver ou désinstaller le logiciel PPPoE (par ex. WinPoet, Broadjump ou Internet 300) de votre ordinateur. Sinon, vous ne pourrez pas vous connecter à Internet. Lorsque vous exécutez l'assistant de configuration du CD D-Link, vérifiez que votre ordinateur est connecté à Internet et qu'il est en ligne ; sinon, l'assistant ne fonctionnera pas. Si vous avez déconnecté un matériel, commencez par reconnecter l'ordinateur au modem et vérifiez que vous êtes en ligne.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans les limites de la portée de fonctionnement de votre réseau sans fil. Vous devez toutefois garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. Les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou de votre bureau. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et les autres périphériques du réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs et/ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Pour obtenir une meilleure réception, placez les appareil directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateur e par des portes ouvertes ou une cloison sèche. Certains matériaux, comme le verre, le métal, la brique, l'isolant, le béton et l'eau peuvent affecter les performances sans fil. De grands objets, comme des aquariums, des miroirs, des classeurs, des portes métalliques et des tiges en aluminium peuvent également nuire à la portée.
4. Maintenez votre produit à l'écart (à au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant des interférences RF.
5. Si vous utilisez des téléphones sans fil de 2,4 GHz, vérifiez que leur base est aussi éloignée que possible de votre périphérique sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé. Il arrive que les téléphones sans fil, les périphériques sans fil X-10 et l'équipement électronique (par ex. ventilateurs plafonniers, éclairages fluorescents et systèmes de sécurité privés) dégradent considérablement la connectivité sans fil.

Connexion au modem câble/DSL/satellite

Si vous connectez le routeur à un modem câble/DSL/satellite, veuillez procéder comme suit :

1. Placez le routeur dans un lieu ouvert et central. D routeur.
2. Éteignez votre modem. S'il n'y a pas d'interrupteur Marche/Arrêt, débranchez l'adaptateur secteur du modem. Éteignez votre ordinateur.
3. Débranchez le câble Ethernet (qui relie l'ordinateur au modem) de votre ordinateur et raccordez-le au port Internet.
4. Branchez un câble Ethernet dans l'un des ports LAN du routeur. Branchez l'autre extrémité au port Ethernet de votre ordinateur.
5. Allumez ou branchez votre modem. Attendez qu'il s'initialise (environ 30 secondes).
6. Branchez l'adaptateur secteur au routeur, puis à une prise ou une multiprise. Attendez environ 30 secondes que le routeur s'initialise.
7. Allumez votre ordinateur.
8. Vérifiez que le voyant d'alimentation du routeur est allumé. Si le voyant d'alimentation ne s'allume pas, vérifiez que votre ordinateur, modem et routeur sont sous tension, puis que les câbles sont correctement branchés.
9. Dans une section ultérieure de ce manuel, nous aborderons plus en détail la configuration par interface Web du routeur.

Configuration

Cette section vous indique comment configurer votre nouveau routeur sans fil D-Link à l'aide de l'u .

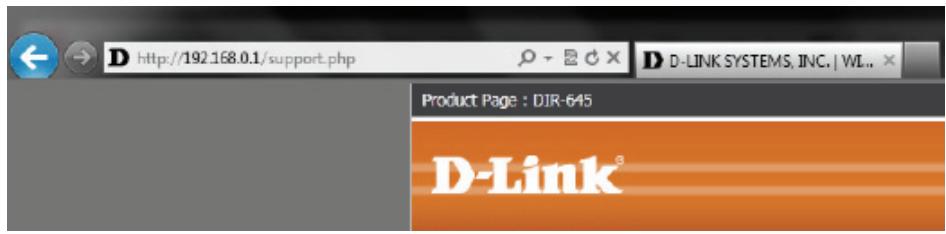

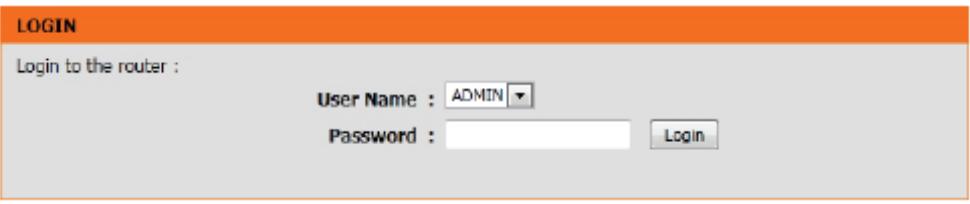

Utilitaire de configuration Web

Pour accéder à l'u , ouvrez un navigateur Web (par exemple Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1).

Vous pouvez aussi vous connecter en tapant le nom NetBIOS dans la barre d'adresse (http://dlinkrouter).

Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passe. Le mot de passe est vide par défaut.

Si le message d'erreur "Impossible d'afficher la page" s'affiche, veuillez consulter la section "Résolution des problèmes" pour obtenir de l'aide.

Pour vous connecter au routeur, procédez comme suit :

• Sélectionnez l'option ADMIN dans le menu déroulant, puis saisissez votre mot de passe. Le champ du mot de passe est vide par défaut.
• Cliquez sur le bouton Login (Connexion) pour vous connecter au routeur.

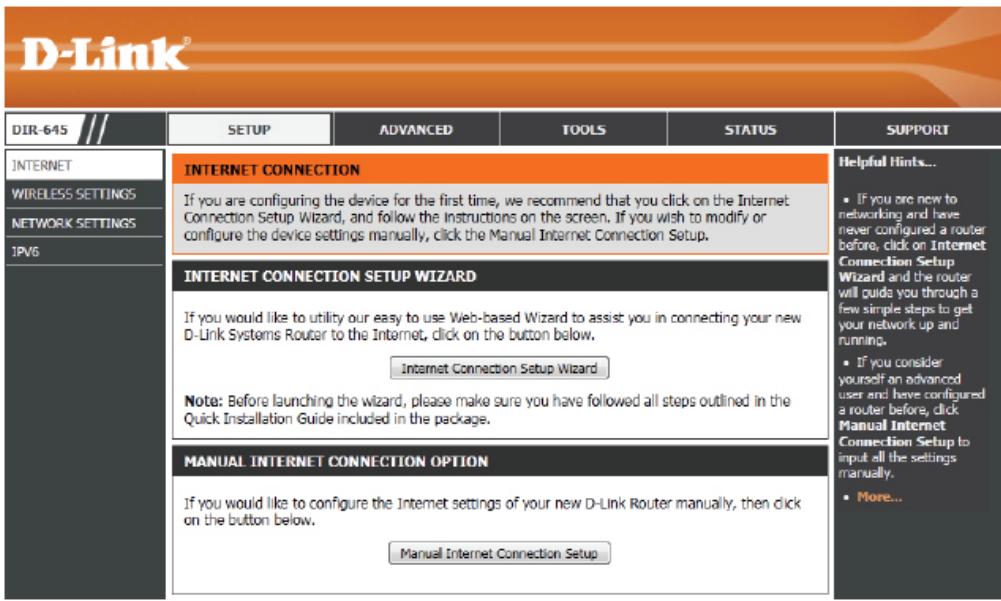

Connexion Internet

Cliquez sur Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) pour configurer votre routeur rapidement. Passez à la page suivante.

Pour saisir vos paramètres sans exécuter l'assistant, cliquez sur Configuration manuelle et passez à la page 20.

Assistant de configuration de connexion Internet

Quand vous configurez le routeur pour la première fois, nous vous conseillons de cliquer sur le bouton Internet Connection Setup Wizard ( ) et de suivre les instructions qui s'affichent à l'écran. Cet assistant est conçu pour aider l'utilisateur en lui fournissant une méthode rapide et facile pour configurer la connectivité Internet de ce routeur.

À tout moment au cours de l'exécution de l' , l'utilisateur peut cliquer sur le bouton Cancel (Annuler) pour annuler les modifications apportées et retourner à la page Internet principale. L'utilisateur peut également cliquer sur le bouton Prev (Précédent) pour revenir à la fenêtre précédente et reconfigurer les paramètres.

Cet assistant vous guidera étape par étape pour configurer votre nouveau routeur D-Link et vous connecter à Internet.

Cliquez sur Next (Suivant) pour continuer.

Étape 1 : Définissez votre mot de passe

Par défaut, le routeur D-Link ne possède aucun mot de passe configuré pour permettre l'accès administrateur aux pages de configuration Web. Pour sécuriser votre nouveau périphérique de mise en réseau, veuillez saisir et vérifier un mot de passe dans les espaces prévus. Les deux mots de passe doivent correspondre.

Cliquez sur Next (Suivant) pour continuer.

Étape 2 : Sélectionnez votre fuseau horaire

Sélectionnez le fuseau horaire correspondant à votre zone. Vous aurez besoin de ces informations pour configurer les options du routeur qui sont basées sur le temps.

Cliquez sur Suivant pour continuer.

Étape 3 : Connexion Internet

Ici, l'utilisateur peut configurer la connectivité Internet de ce périphérique. Si la connexion de votre FAI est répertoriée dans le menu déroulant, sélectionnez-la et cliquez sur Suivant. Si la connexion de votre FAI n'est pas répertoriée, vous pouvez passer à la sélection de l'une des autres méthodes manuelles de connexion Internet ci-dessous.

Dynamic IP (Adresse IP dynamique) vous fournit automatiquement une adresse IP. La plupart des modems câblés utilisent ce type de connexion.

PPPoE : PPPoE. La plupart des modems DSL utilisent ce type de connexion.

PPTP : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passer PPTP.

L2TP : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passer L2TP.

Adresse IP statique fournisseur d'accès Internet vous a fourni des informations relatives à l'adresse IP à configurer manuellement.

Étape 3 : Connexion Internet (adresse IP dynamique)

Après avoir sélectionné la méthode de connexion Internet avec une adresse IP dynamique, la page suivante apparaît.

Adresse MAC : Saisissez l'adresse MAC de la passerelle Internet (branchée sur le port Internet de ce périphérique) ici.

Bouton Cloner : Si le PC de configuration sert également de passerelle Internet, cliquez sur le bouton "Cloner l'adresse MAC du PC" pour copier l'adresse MAC du PC dans l'espace prévu. Si vous n'êtes pas sûr, laissez le champ Adresse MAC vide.

Nom d'hôte : Saisissez le nom d'hôte ici. Vous devrez peut-être également fournir un nom d'hôte. Si vous ne possédez pas ces informations ou si vous ne les connaissez pas, contactez votre fournisseur d'accès Internet.

Primary DNS Address (Adresse DNS principale) : Saisissez l'adresse IP du DNS principal ici.

DHCP connection (dynamic IP address)

Secondaire Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

(Adresse DNS)

seconde) :

Cliquez sur Suivant pour continuer.

Étape 3 : Connexion Internet (PPPoE)

Après avoir sélectionné la méthode de connexion Internet PPPoE, la page suivante apparaît :

Mode d'adresse : Ici, l'utilisateur peut préciser si cette connexion Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPPoE nécessite généralement une configuration IP dynamique.

Adresse IP (Adresse IP) : Saisissez l'adresse IP PPPoE ici. Cette option n'est disponible que si IP statique est sélectionné.

Nom d'utilisateur : Saisissez le nom d'utilisateur du compte PPPoE ici.

Mot de passe (Mot de passe) : Saisissez le mot de passe du compte PPPoE ici.

Verify Password (Confirmer le mot de passe) : Ressaisissez le mot de passe du compte PPPoE ici.

Nom du service : Ce champ facultatif permet à l'utilisateur de saisir un nom de service pour identifier cette connexion Internet.

Primary DNS Address (Adresse DNS principale) : Saisissez l'adresse IP du DNS principal ici.

Cliquez sur Next (Suivant) pour continuer.

Étape 3 : Connexion Internet (PPTP)

Après avoir sélectionné la méthode de connexion Internet PPTP, la page suivante apparaît :

Mode d'adresse : Ici, l'utilisateur peut préciser si cette connexion Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPTP nécessite généralement une configuration IP dynamique.

Adresse IP PPTP : Saisissez l'adresse IP PPTP ici. Cette option n'est disponible que si IP statique est sélectionnée.

Masque de sous-réseau PPTP : Saisissez le masque de sous-réseau PPTP ici.

PPTP Gateway IP : Saisissez l'adresse IP de la passerelle PPTP ici.

Address (Adresse

Adresse IP du serveur PPTP : Saisissez l'adresse IP du serveur PPTP ici. Elle est normalement identique à l'adresse IP de la passerelle PPTP.

Nom d'utilisateur : Saisissez le nom d'utilisateur PPTP ici.

Password (Mot de passe) : Saisissez le mot de passe PPTP ici.

Verify Password : Ressaisissez le mot de passe PPTP ici.

(Confirmer le mot de passe) :

Primary DNS : Saisissez l'adresse IP du DNS principal ici.

Address (Adresse DNS principale) :

Secondary DNS : Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

DNS secondaire :

Cliquez sur Next (Suivant) pour continuer.

Étape 3 : Connexion Internet (L2TP)

Après avoir sélectionné la méthode de connexion Internet L2TP, la page suivante apparaît :

Mode d'adresse : Ici, l'utilisateur peut préciser si cette connexion Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole L2TP nécessite généralement une configuration IP dynamique.

L2TP IP Address : Saisissez l'adresse IP L2TP ici. Cette option n'est disponible que si IP statique est sélectionné.

L2TP Subnet Mask (Masque de sous-réseau L2TP) : Saisissez le masque de sous-réseau L2TP ici.

L2TP Gateway IP Saisissez ici. (Adresse IP de la passerelle L2TP):

L2TP Server IP (Adresse IP du serveur L2TP) : Saisissez l'adresse IP du serveur L2TP ici. Elle est normalement identique à .

Nom d'utilisateur : Saisissez le nom d'utilisateur L2TP ici. Mot de passe : Saisissez le mot de passe L2TP ici.

Verify Password (Confirmer le mot de passe) : Res L2TP ici.

Primary DNS : s principal ici. (Adresse DNS principale) :

Secondary DNS Address (Adresse DNS secondaire) : secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

Cliquez sur Next (Suivant) pour continuer.

Étape 3 : Connexion Internet (adresse IP statique)

Après avoir sélectionné la méthode de connexion Internet avec Static IP Address (Adresse IP statique), la page suivante apparaît :

IP Address (Adresse IP) : Saisissez l'adresse IP statique fournie par votre FAI ici.

Masque de sous-réseau : Saisissez le masque de sous-réseau fourni par votre FAI ici.

Gateway Address (Adresse de la passerelle) : e la passerelle fournie par votre FAI ici.

Primary DNS : u DNS principal ici.

Adresse

DNS principale) :

Secondary DNS Address (Adresse DNS secondaire) : Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

Cliquez sur Suivant pour continuer.

Configuration terminée !

Ceci est la dernière page de l'Assistant de configuration de connexion Internet.

Cliquez sur le bouton Connect (Connexion) pour enregistrer vos paramètres.

Set static IP address connection

Cette page permet à l'utilisateur de configurer manuellement les paramètres de connexion Internet. Pour accéder à la page de configuration manuelle de la connexion Internet, cliquez sur le bouton Manual Internet Connection Setup (Configuration manuelle de la connexion Internet). Cette page permet de définir plusieurs paramètres lors de la configuration de la connexion Internet. Nous les aborderons de haut en bas.

À tout moment, l'utilisateur peut enregistrer la configuration réalisée en cliquant sur le bouton Save Settings (Enregistrer les paramètres). Si vous choisissez d'annuler les modifications, cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres).

Type de connexion Internet

Dans cette section, l'utilisateur peut choisir parmi une liste de types de connexion Internet qui peuvent être configurés et utilisés sur ce réseau. Les options sont : Static IP (IP statique), Dynamic IP (IP dynamique), PPPoE, PPTP, L2TP, et DS-Lite.

Après avoir sélectionné un type de connexion Internet spécifique, cette page sera actualisée automatiquement et affichera des champs de configuration propres à ce type de connexion.

La configuration par défaut du réseau étendu de ce routeur est IP dynamique (DHCP). Cette option permet au routeur d'obtenir automatiquement une adresse IP à partir du périphérique qui est connecté au port Internet.

Remarque : Si vous n'êtes pas sûr(e) du type de connexion Internet dont vous disposez, veuillez contacter votre fournisseur d'accès Internet (FAI) pour obtenir de l'aide.

Nom d'hôte : Le nom d'hôte est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'êtes pas sûr.

Cochez cette option si vous utilisez la méthode de monodiffusion pour fournir des adresses IP.

DNS principal : Saisissez l'adresse IP du DNS principal ici.

Nom d'hôte : dinkrouter

DNS secondaire : Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.

Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton "Clone Your PC's MAC Address" (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet de votre PC.

Un autre type de connexion Internet est l'IP statique. Cette option permet à l'utilisateur de configurer manuellement le type de connexion Internet en IP statique. Normalement, les informations à saisir seront fournies par votre FAI.

Adresse IP : Saisissez l'adresse IP statique fournie par votre FAI ici.

Masque de sous-réseau : Saisissez le masque de sous-réseau fourni par votre FAI ici.

Passerelle par défaut e la passerelle fournie par votre FAI ici.

DNS principal : u DNS principal ici.

DNS secondaire secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.

MAC Address : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton "Clone Your PC's MAC Address" (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet de votre PC.

Ma connexion Internet est PPPoE (nom d'utilisateur/mot de passe)

PPPoE est un autre type de connexion Internet. Cette option est généralement utilisée si vous avez une connexion Internet DSL. Assurez-vous de désinstaller le logiciel PPPoE de votre ordinateur avant d'utiliser ce type de connexion. La plupart des informations nécessaires pour cette connexion vous sont fournies par votre FAI.

Mode d'adresse : Ici, l'utilisateur peut préciser si cette connexion Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPPoE nécessite généralement une configuration IP dynamique. Adresse IP : Saisissez l'adresse IP PPPoE ici. Cette option n'est disponible que si IP statique est sélectionné.

Nom d'utilisateur : Saisissez le nom d'utilisateur du compte PPPoE ici. Cette

Password (Mot de passe) : Saisissez le mot de passe

Ressaisissez le mot de passe du compte PPPoE ici.

(Confirmer le mot de passe) :

Nom du service : Ce champ facultatif permet à l'utilisateur de saisir un nom de service pour identifier cette connexion Internet.

Mode de reconnexion : Utilisez les boutons radio pour définir le mode de reconnexion. L'utilisateur peut préciser un calendrier personnalisé, l'option On Demand (À la demande) ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour sélectionner un des calendriers définis dans la page Schedules (Calendriers). Pour créer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.

Internet connection type

Maximum Idle Time : saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée.

(Temps d'inactivité maximum):

Mode DNS : Ce mode permet à l'utilisateur de saisir manuellement les adresses des serveurs DNS lorsque l'option "Saisir les serveurs DNS manuellement" est sélectionnée.

Serveur DNS principal : s principal ici.

Serveur DNS secondaire : secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton "Clone Your PC's MAC Address" (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet de votre ordinateur.

Ma connexion Internet est : PPTP (nom d'utilisateur/mot de passe)

PPTP est un autre type de connexion Internet. Cette option est généralement utilisée si vous avez une connexion Internet DSL sécurisée. La plupart des informations nécessaires pour ce type de connexion vous sont fournies par votre FAI.

Mode d'adresse : Ici, l'utilisateur peut préciser si cette connexion Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPTP nécessite généralement une configuration IP dynamique.

Adresse IP PPTP : Saisissez l'adresse IP PPTP ici. Cette option n'est disponible que si IP statique est sélectionnée.

Masque de sous-réseau PPTP : Saisissez le masque de sous-réseau PPTP ici.

PPTP Gateway IP : Saisissez l'adresse IP de la passerelle PPTP ici.

Address (Adresse

Adresse IP du serveur PPTP : Saisissez l'adresse IP du serveur PPTP ici. Elle est normalement identique à l'adresse IP de la passerelle PPTP.

Nom d'utilisateur : Saisissez le nom d'utilisateur PPTP ici.

Password (Mot de passe) : Saisissez le mot de passe PPTP ici.

Verify Password : Ressaisissez le mot de passe PPTP ici.

(Confirmer le mot de passe) :

Mode de reconnexion : Utilisez les boutons radio pour définir le mode de reconnexion.

Reconnexion : L'utilisateur peut préciser un calendrier personnalisé, l'option On Demand (À la demande) ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour sélectionner un des calendriers définis dans la page Schedules (Calendriers). Pour créer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.

Internet connection type

Maximum Idle Time : Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez

Temps d'inactivité pour la reconnexion automatique.

maximum) :

Serveur DNS : saisissez l'adresse IP du serveur DNS principal ici.

principal :

Serveur DNS secondaire : Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une

Serveur DNS secondaire : connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.

MAC Address : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé

(Adresse MAC) : Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton "Clone Your PC's MAC Address" (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet de votre ordinateur.

Ma connexion Internet est : L2TP (nom d'utilisateur/mot de passe)

L2TP est un autre type de connexion Internet. Cette option est généralement utilisée si vous avez une connexion Internet DSL sécurisée. La plupart des informations nécessaires pour ce type de connexion vous sont fournies par votre FAI.

Internet connection type

Mode d'adresse : Ici, l'utilisateur peut préciser si cette connexion Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole L2TP nécessite généralement une configuration IP dynamique.

L2TP IP Address Saisissez l'adresse IP L2TP ici. Cette option n'est disponible que si IP statique est sélectionné.

L2TP Subnet Mask : Saisissez le masque de sous-réseau L2TP ici.

(Masque de sousréseau L2TP):

L2TP Gateway IP : Saisissez l'a ici.

Address (Adresse IP de la passerelle L2TP) :

L2TP Server IP : Saisissez l'adresse IP du serveur L2TP ici. Elle est normalement identique à l'a .

Nom d'utilisateur : Saisissez le nom d'utilisateur L2TP ici.

Password (Mot de passe) : Saisissez le mot de passe L2TP ici.

Verify Password : Ressaisissez le mot de passe L2TP ici.

(Confirmer le mot de passe) :

Mode de reconnexion : Utilisez les boutons radio pour définir le mode de reconnexion. L'utilisateur peut préciser un calendrier personnalisé, l'option On Demand (À la demande) ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour sélectionner un des calendriers définis dans la page Schedules (Calendriers). Pour créer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.

L2TP Internet connection type:

Temps d'inactivité : Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez la reconnexion automatique.

Serveur DNS principal : s principal ici.

Serveur DNS secondaire : secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès. 1400 est la MTU par défaut.

Adresse MAC : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton "Cloner l'adresse MAC du PC" pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet de votre ordinateur.

DS-Lite est un autre type de connexion Internet.

Après avoir sélectionné DS-Lite, les paramètres suivants pourront être configurés :

DS-Lite : Sélectionnez l'option DHCPv6 pour la configuration DS-Lite afin de laisser le routeur attribuer les adresses IPv6 (configuration automatique de l'AFTR). Sélectionnez l'option Manuel (Configuration manuelle) pour saisir manuellement l'adresse IPv6 AFTR.

AFTR IPv6 Address (Adresse IPv6 AFTR) : Après avoir sélectionné l'option de configuration manuelle ci-dessus, l'utilisateur peut saisir l'adresse IPv6 AFTR utilisée ici.

B4 IPv4 Address (Adresse IPv4 B4) : Saisissez la valeur de l'adresse IPv4 B4 utilisée ici.

WAN IPv6 Address IPv6 du réseau étendu sera affichée ici. (Adresse IPv6 du réseau étendu):

IPv6 WAN Default Gateway de la passerelle IPv6 par défaut du réseau étendu sera affichée ici. (Passerelle IPv6 par défaut du réseau étendu) :

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Internet connection type

Ma connexion Internet est : DS-Lite

Cette page permet à l'utilisateur de configurer les paramètres sans fil de ce périphérique. Il existe 3 façons de configurer les paramètres sans fil en utilisant ce routeur. Tout d'abord, l'utilisateur peut CHOISIR d'utiliser le Wireless Connection Setup Wizard (l'Assistant de connexion sans fil) rapide et facile. Deuxièmement, l'utilisateur peut CHOISIR d'utiliser le WPS (Wi-Fi Protected Setup). Enfin, l'utilisateur peut configurer manuellement les paramètres sans fil.

Paramètres sans fil : assistant de configuration de connexion sans fil

L'assistant de connexion au réseau sans fil est spécialement conçu pour aider les utilisateurs de base du réseau en leur fournissant une série d'instructions simples, étape par étape, pour configurer les paramètres sans fil de ce routeur. Il est fortement recommandé de personnaliser les paramètres du réseau sans fil pour les adapter à votre environnement et renforcer la sécurité.

Pour lancer l'assistant de configuration de connexion sans fil, cliquez sur le bouton "Wireless Connection Setup Wizard".

Étape 1 : Au cours de cette étape, l'utilisateur doit saisir un nom de réseau sans fil ou SSID. Saisissez le nouveau nom SSID dans les espaces prévus à cet effet. Ensuite, l'utilisateur peut choisir entre deux configurations de l'assistant de sécurité sans fil. L'utilisateur peut sélectionner 'Automatically assign a network key' (Attribuer une clé de réseau automatique), dans ce cas, le routeur génère automatiquement une clé pré-partagée WPA/WPA2 en utilisant les méthodes de chiffrement TKIP et AES, ou il peut sélectionner 'Manually assign a network key' (Attribuer une clé de réseau manuellement). L'utilisateur est alors invité à saisir manuellement une clé pré-partagée WPA/WPA2 en utilisant les méthodes de chiffrement TKIP et AES.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Wireless settings

Étape 2 : Cette étape n'est disponible que si l'utilisateur a sélectionné 'Manually assign a network key' (Attribuer une clé de réseau manuelle) à l'étape précédente. Ici, l'utilisateur peut saisir manuellement la clé pré-partagée WPA/WPA2 dans l'espace prévu pour Wireless Security Password (Mot de passe de sécurité sans fil). La clé saisie doit comprendre entre 8 et 63 caractères. Rappelez-vous, cette clé est utilisée lorsque des clients sans fil veulent se connecter à ce périphérique. Veuillez donc vous rappeler cette clé pour éviter tout problème à l'avenir.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Setup Complete (Configuration terminée) : Cette page permet à l'utilisateur d'afficher les configurations effectuées et de vérifier si elles sont correctes.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir Cliquez sur le bouton Save (Enregistrer) pour accepter les modifications effectuées.

Après avoir cliqué sur le bouton Save (Enregistrer), le périphérique enregistre les paramètres et revient

Si vos clients sans fil prennent en charge la méthode de connexion WPS, cet assistant WPS peut être utilisé pour établir une connexion sans fil entre ce périphérique et les clients sans fil d'un simple clic sur le bouton WPS. L'assistant WPS est spécialement conçu pour aider les utilisateurs de base du réseau en leur fournissant une série d'instructions simples, étape par étape, pour connecter des clients sans fil à ce routeur à l'aide de la méthode WPS.

Pour lancer l'assistant WPS, cliquez sur le bouton Add Wireless Device with WPS (Ajouter un périphérique sans fil avec WPS).

Étape 1 : Cette étape permet à l'utilisateur de choisir entre deux options. Vous pouvez choisir Auto (Automatique) si le client sans fil prend en charge le WPS, ou Manual (Manuel) dans le cas contraire.

Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Étape 2 : Après avoir sélectionné Auto, la page suivante s'affiche. Il y a deux façons d'ajouter un périphérique sans fil qui prend en charge le WPS. Tout d'abord, il y a la méthode PIN (Nombre d'identification personnel). Cette méthode invite l'utilisateur à saisir un code PIN. Ce code PIN doit être identique sur le client sans fil. Ensuite, il y a la méthode PBC (Configuration par bouton-poussoir). Cette méthode permet au client sans fil de se connecter à ce périphérique en appuyant sur le bouton PBC.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour annuler les changements apportés et revenir à la page sans fil principale.

Étape 2 : Après avoir sélectionné Manual (Manuel), la page suivante s'affiche. Cette page permet à l'utilisateur d'afficher les paramètres sans fil de ce routeur. Les clients sans fil doivent configurer leurs paramètres sans fil afin qu'ils soient identiques aux paramètres affichés sur cette page pour que la connexion puisse être établie. Cette option est destinée aux clients sans fil qui ne peuvent pas utiliser la méthode WPS pour se connecter à ce périphérique.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale. Cliquez sur le bouton Wireless Status (État du réseau sans fil) pour accéder à la page d'état du réseau sans fil et afficher les clients sans fil connectés à ce périphérique.

Paramètres sans fil : configuration manuelle du réseau sans fil

L'option de c permet aux utilisateurs de configurer manuellement les paramètres sans fil de leur périphérique. Réservée aux utilisateurs expérimentés, cette option inclut tous les paramètres pouvant être configurés pour assurer une connectivité sans fil.

Pour afficher la page , cliquez sur le bouton "Manual Wireless Connection Setup" (Configuration manuelle du réseau sans fil).

Cette page permet à l'utilisateur de configurer tous les paramètres relatifs à la connectivité sans fil de ce routeur.

Les paramètres suivants pourront être configurés :

Wireless Band Affiche la bande sans fil en cours de configuration. Cette option (Bande de fréquences sans fil) permet de configurer les paramètres suivants de la bande de 2,4 GHz.

Enable Wireless : Cochez cette case pour activer la fonction sans fil. Si vous ne voulez pas utiliser le réseau sans fil, décochez la case pour désactiver toutes les fonctions de réseau sans fil. Sélectionnez la plage horaire pendant laquelle vous souhaitez que votre réseau sans fil soit activé. Le calendrier peut être défini sur Always (Toujours). Les calendriers que vous créez apparaissent dans le menu déroulant. Cliquez sur New Schedule (Nouveau calendrier) pour créer un nouveau calendrier.

Nom du réseau sans fil : Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse. Activez Auto Channel (Canal automatique).

Wireless network settings

Bande sans fil : 2,4 GHz

802.11 Mode (Mode 802.11) : L'utilisateur peut sélectionner manuellement la bande de fréquence à utiliser avec ce réseau sans fil.

Activer le balayage. Le paramètre de sélection automatique du canal permet à ce périphérique de sélectionner le canal représentant le moins d'interférences.

automatique des canaux :

Wireless Channel : Par défaut, il s'agit du canal 1. Vous pouvez le modifier afin qu'il corresponde au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Si vous activez la sélection automatique du canal, cette option est grisée.

Transmission : Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner "Best (Automatic)" [La meilleure (Automatique)].

Largeur de canal : Dans la bande de fréquence 802.11n, l'utilisateur a la possibilité de choisir entre une largeur de bande de 20 MHz ou de 20/40 MHz.

État de visibilité : L'option Invisible vous permet de masquer votre réseau sans fil. Si vous définissez la valeur Visible, le nom de votre réseau sans fil est diffusé à quiconque se trouve à portée de votre signal. Si vous n'utilisez aucun mode de chiffrement, n'importe qui est en mesure de se connecter à votre réseau. En revanche, si vous désactivez l'option, toute personne souhaitant se connecter au réseau sans fil devra entrer manuellement le nom du réseau (SSID) sur le client concerné.

Par défaut, la sécurité sans fil de ce réseau est désactivée. L'option suivante permet à l'utilisateur d'activer ou de désactiver la sécurité sans fil pour la bande de fréquence de 2,4 GHz. Deux types de chiffrement sont disponibles : WEP ou WPA/WPA2.

Mode de sécurité sans fil : WEP

Wired Equivalent Privacy (WEP) représente la forme de chiffrement la plus élémentaire utilisée sur des réseaux sans fil. Même s'il s'agit d'une méthode de sécurité réputée « faible », c'est toujours mieux que rien. Comme certains adaptateurs sans fil plus anciens prennent uniquement en charge le chiffrement WEP, cette méthode de chiffrement est encore utilisée aujourd'hui.

WEP Key Length : L'utilisateur peut spécifier une clé de chiffrement de 64 bits (Longueur de la clé) ou de 128 bits.

WEP):

Authentication (Authentification) : L'authentification est un processus par lequel le routeur vérifie l'identité d'un périphérique réseau qui tente de rejoindre le réseau sans fil. Lorsque vous utilisez le WEP, ce périphérique peut être authentifié de deux façons différentes. Open System (Système ouvert) autorise tous les périphériques réseau à communiquer avec le routeur avant que la clé de chiffrement nécessaire pour pouvoir accéder au réseau ne leur soit demandée. Shared Key (Clé partagée) demande à tous les périphériques réseau tentant de communiquer avec le routeur de fournir la clé de chiffrement nécessaire pour accéder au réseau avant qu'ils ne soient autorisés à communiquer avec le routeur.

Wireless security mode

Mode de sécurité : Aucun

Wireless security mode

Security Mode : WEP

Clé WEP 1 : Saisissez la clé WEP utilisée. Dans le cas des clés de 64 bits, vous devez entrer 10 caractères hexadécimaux dans chaque champ. Dans le cas des clés de 128 bits, vous devez entrer 26 caractères hexadécimaux dans chaque champ. Un caractère hexadécimal correspond à un chiffre de 0 à 9 ou à une lettre de A à F. Vous pouvez également entrer une chaîne de texte dans le champ Clé WEP. Dans ce cas, ce texte est converti en clé hexadécimale par le biais des valeurs ASCII des caractères. Vous pouvez saisir un maximum de 5 caractères de texte pour les clés de 64 bits et un maximum de 13 caractères pour les clés de 128 bits.

Mode de sécurité sans fil : WPA-Personal

Wi-Fi Protected Access (WPA) constitue la méthode de chiffrement la plus avancée et à jour utilisée aujourd'hui. Il s'agit de l'option de sécurité sans fil recommandée. WPA prend en charge deux structures d'authentification : Personnel (PSK) et Entreprise (EAP). Personnel requiert uniquement l'utilisation d'une phrase de passe (Secret partagé) pour la sécurité.

Les paramètres suivants pourront être configurés :

WPA Mode (Mode WPA) : WPA est l'ancienne norme ; sélectionnez cette option si le client utilisé avec le routeur ne prend que l'ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option « WPA2 », le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option « WPA2 Only » (WPA2 seulement), le routeur ne s'associe qu'aux clients qui prennent également la sécurité WPA2 en charge.

Cipher Type (Type de chiffrement) : Sélectionnez le type de chiffrement approprié à utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both (TKIP et AES).

Group Key Update Interval (Intervalle de : Saisissez la durée avant que la clé de groupe utilisée pour les données de diffusion générale et de multidiffusion ne soit changée.

mise à jour de la clé du groupe) :

Clé pré-partagée : Saisissez le secret partagé ici. Cette phrase secrète partagée doit rester la même sur tous les clients sans fil afin qu'ils puissent se connecter au réseau sans fil.

Mode de sécurité sans fil : WPA-Personal

Wi-Fi Protected Access (WPA) constitue la méthode de chiffrement la plus avancée et à jour utilisée aujourd'hui. Il s'agit de l'option de sécurité sans fil recommandée. WPA prend en charge deux structures d'authentification : Personnel (PSK) et Entreprise (EAP). Personnel requiert uniquement l'utilisation d'une phrase de passe (Secret partagé) pour la sécurité.

WPA Mode (Mode WPA) : WPA est l'ancienne norme ; sélectionnez cette option si le client utilisé avec le routeur ne prend que l'ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option « WPA2 », le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option « WPA2 Only » (WPA2 seulement), le routeur ne s'associe qu'aux clients qui prennent également la sécurité WPA2 en charge.

Cipher Type (Type de chiffrement) : Sélectionnez le type de chiffrement approprié à utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both (TKIP et AES).

Group Key Update Interval (Intervalle de mise à jour de la clé du groupe) : Saisissez la durée avant que la clé de groupe utilisée pour les données de diffusion générale et de multidiffusion ne soit changée.

RADIUS Server IP (Adresse IP du serveur RADIUS) : Lorsque l'utilisateur a d'authentification EAP, l'adresse IP du serveur RADIUS peut être saisie ici.

RADIUS Server Port (Port du serveur d'authentification EAP) : Lorsque l'utilisateur a d'authentification EAP, le numéro de port du serveur RADIUS peut être saisi ici.

Secret partagé du serveur : Saisissez le secret partagé ici. Cette phrase secrète doit rester la même sur tous les clients sans fil afin qu'ils puissent se connecter au réseau sans fil.

Wireless security mode

Security Mode : WPA-Enterprise

WPA

Router IP Address (Adresse IP du routeur) : Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1. Si vous la modifiez, vous devez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l'utilitaire de configuration.

Default Subnet Mask (Masque de sous-réseau par défaut) : Saisissez le masque de sous-réseau. Par défaut, il s'agit de 255.255.255.0.

Sous-réseau par défaut :

Nom d'hôte : Saisissez un nom d'hôte pour identifier ce périphérique.

Nom de domaine : Saisissez le nom de domaine local utilisé ici (facultatif).

Activez le relais. Décochez la case pour transférer les données des serveurs DNS fournies par votre FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.

Host Name : dinkrouter

Local Domain Name : (optionnel)

Activer le relais DNS :

Paramètres du serveur DHCP

DHCP (Dynamic Host Configuration Protocol) est un protocole de configuration dynamique des hôtes. Ce périphérique possède un serveur DHCP intégré qui attribue automatiquement une adresse IP aux ordinateurs du réseau local/privé. Veillez à configurer vos ordinateurs pour qu'ils soient des clients DHCP en définissant leurs paramètres TCP/IP sur « Obtenir une adresse IP automatiquement ». Lorsque vous allumez vos ordinateurs, ils chargent automatiquement les paramètres TCP/IP appropriés fournis par le routeur. Le serveur DHCP attribue automatiquement une adresse IP non utilisée, provenant du groupe d'adresses IP, à l'ordinateur qui la demande. Vous devez préciser l'adresse de début et de fin du groupe d'adresses IP.

Les paramètres suivants pourront être configurés :

Activer le serveur DHCP : Cochez cette case pour activer le serveur DHCP sur votre routeur. Décochez-la pour désactiver cette fonction.

Plage d'adresses IP : Saisissez les adresses IP de début et de fin pour l'attribution d'adresses IP par le serveur DHCP.

DHCP:

Durée de concession de l'adresse IP. Saisissez la durée de concession DHCP en minutes.

Toujours diffuser : Si tous les ordinateurs du réseau local réussissent à obtenir leurs adresses IP du serveur DHCP du réseau comme prévu, cette option peut rester désactivée. Toutefois, si l'un des ordinateurs du réseau local ne parvient pas à obtenir une adresse IP du serveur DHCP du réseau, il peut avoir un client DHCP qui désactive par erreur l'indicateur de diffusion des paquets DHCP. Lorsque cette option est activée, le routeur diffuse toujours ses réponses à tous les clients ; il contourne donc le problème au détriment d'un trafic de diffusion accru sur le réseau local.

NetBIOS : Cochez cette case pour autoriser le serveur DHCP à transmettre les paramètres de configuration NetBIOS (annonce aux hôtes du réseau local). NetBIOS permet aux hôtes du réseau local de détecter tous les autres ordinateurs présents sur le réseau, notamment dans le voisinage réseau.

L'activation de l'annonce NetBIOS permet d'obtenir des informations WINS depuis le réseau étendu, s'il y en a un. Désactivez-la pour procéder à une configuration manuelle.

NetBIOS du réseau

étendu :

Portée NetBIOS : Il s'agit d'un paramètre avancé qui reste normalement vierge. Il permet de configurer un nom de « domaine » NetBIOS sous lequel opèrent les hôtes du réseau. Ce paramètre n'a pas d'effet si l'option étendu) est activée.

NetBIOS node type (Type de nœud NetBIOS) : Ce champ indique la façon dont les hôtes du réseau doivent effectuer l'enregistrement et la découverte de noms NetBIOS. H-Node (Nœud H) indique un état de fonctionnement Hybride. Les serveurs WINS sont tentés en premier, s'il y en a, suivi par la diffusion sur le réseau local. C'est généralement le mode préféré si vous avez configuré des serveurs WINS. M-Node (Nœud M), le mode par défaut, indique un état de fonctionnement Mixte. Une opération de diffusion est réalisée en premier pour enregistrer les hôtes et découvrir d'autres hôtes ; si la diffusion échoue, les serveurs WINS sont tentés, s'il y en a. Ce mode favorise une opération de diffusion que l'on pourrait préférer si les serveurs WINS sont accessibles par un lien réseau lent et si la majorité des services du réseau, tels que les serveurs et les imprimantes, appartiennent au réseau local. Le mode P-Node (Nœud P) utilise UNIQUEMENT des serveurs WINS. Ce paramètre est utile pour forcer toutes les opérations NetBIOS sur les serveurs WINS configurés. Vous devez avoir configuré au moins l'IP du serveur WINS principal pour indiquer un serveur WINS qui fonctionne. Le mode B-Node (Nœud B) utilise UNIQUEMENT la diffusion sur le réseau local. Ce paramètre est utile lorsqu'il n'y a pas de serveurs WINS disponibles ; cependant, il est préférable d'essayer le mode M-Node (Nœud M) en premier.

Primary WINS : Configurez l'adresse IP du serveur WINS principal. Les serveurs WINS stockent des informations sur les hôtes du réseau, permettant aux hôtes de « s'enregistrer » et de découvrir d'autres hôtes disponibles, par exemple pour une utilisation dans le Voisinage réseau étendu) est activée.

Secondary WINS : Configurez l'a , le cas échéant. Ce paramètre n'a pas d'effet si

(A secondaire) :

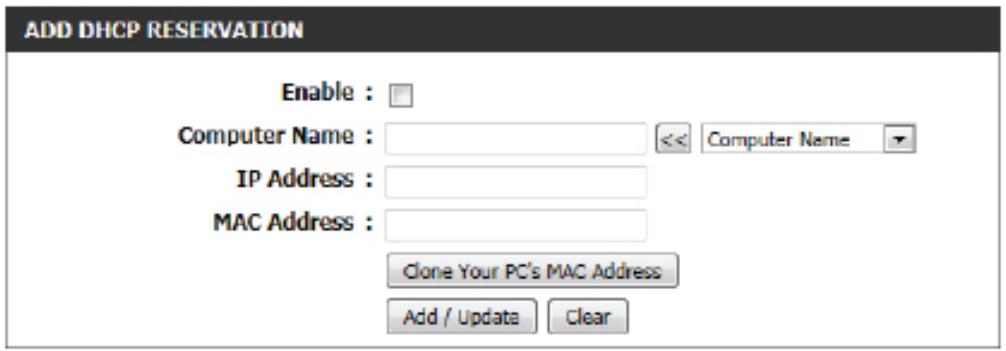

Ajouter/Modifier une réservation DHCP

Cette option permet de réserver des adresses IP et de les attribuer aux périphériques réseau ayant la même adresse MAC lorsqu'ils en font la demande. Ce procédé est presque identique à celui d'un périphérique possédant une adresse IP statique, mais le périphérique doit tout de même demander une adresse IP au routeur D-Link. Le routeur D-Link attribue systématiquement la même adresse IP au périphérique. Les réservations DHCP sont très utiles aux ordinateurs serveurs du réseau local qui hébergent des applications comme le Web ou le FTP. Les serveurs du réseau doivent utiliser une adresse IP statique ou cette option.

Les paramètres suivants pourront être configurés :

Activer : Cochez cette case pour activer la réservation.

Nom : Saisissez le nom de l'ordinateur. Vous pouvez également sélectionner un ordinateur possédant une concession DHCP dans le menu déroulant, puis cliquer sur << pour renseigner automatiquement les champs Computer Name (Nom d'ordinateur), IP Address (Adresse IP) et MAC Address (Adresse MAC).

Adresse IP : Saisissez l'adresse IP que vous voulez attribuer à l'ordinateur ou au périphérique. Elle doit se trouver dans la plage d'adresses IP DHCP.

Adresse MAC : Saisissez l'adresse MAC de l'ordinateur ou du périphérique.

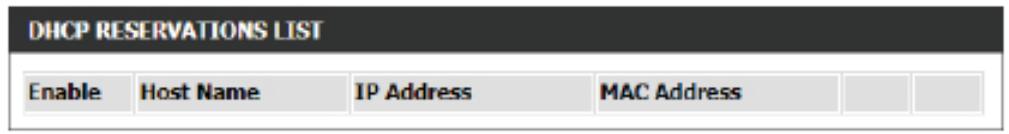

Liste de réservations DHCP

Cette option permet d'afficher les clients pour lesquels vous avez réservé une adresse DHCP. Pour modifier ou supprimer une entrée, cliquez respectivement sur le bouton Modifier ou Supprimer. Lorsque vous cliquez sur le bouton Modifier, l'élément apparaît en surbrillance et la section « Modifier la réservation DHCP » est activée pour effectuer les modifications.

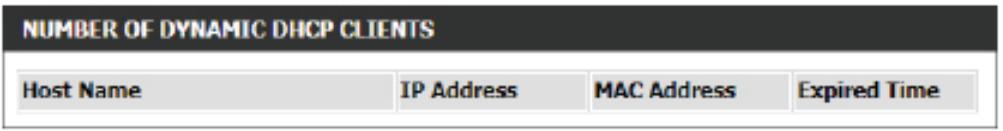

Nombre de clients DHCP dynamiques

Dans cette section, vous pouvez voir les périphériques du réseau local actuellement connectés avec des adresses IP.

IPv6

Sur cette page, l'utilisateur peut configurer le type de connexion IPv6. Vous pouvez configurer la connexion Internet IPv6 de deux manières : en utilisant l' ou en configurant la connexion manuellement.

Assistant de configuration de connexion Internet IPv6

Si vous êtes un(e) débutant(e) et n'avez jamais configuré de routeur auparavant, cliquez sur ) afin de mettre votre réseau en service en quelques étapes.

Après avoir cliqué sur le bouton IPv6 Internet Connection Setup Wizard , cette page apparaît.

Bienvenue dans l'assistant de configuration de connexion Internet IPv6 de D-Link

Cet assistant vous guidera étape par étape pour configurer votre nouveau routeur D-Link et vous connecter à l'Internet IPv6.

Cliquez sur Next (Suivant) pour passer à la page suivante. Cliquez sur Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Étape 1 : Configurez votre connexion Internet IPv6

Le routeur va essayer de détecter s'il est possible d'obtenir le type d automatiquement. Si cela réussit, l'utilisateur sera alors guidé tout au long de la saisie des paramètres appropriés pour le type de connexion trouvé.

Toutefois, si la détection automatique échoue, l'utilisateur sera invité à cliquer sur le bouton "Try again" (Réessayer) ou sur le bouton "Guide me through the IPv6 settings" (Guidez-moi tout au long de la configuration IPv6) pour lancer la suite de l'Assistant en mode manuel.

Étape 1 : Configur

Étape 1 : Configurez votre connexion Internet IPv6

Vous pouvez choisir parmi plusieurs types de connexion. Si vous n'êtes pas sûr de votre méthode de connexion, contactez votre fournisseur d'accès Internet IPv6.

Remarque : Si vous utilisez l'option PPPoE, vous devrez vous assurer que tous les logiciels clients PPPoE de vos ordinateurs soient désinstallés ou désactivés. Les 3 options disponibles sur cette page sont IPv6 over PPPoE (IPv6 sur PPPoE), Static IPv6 address and Route (Adresse IPv6 statique et acheminement), et Tunneling Connection (Connexion par tunnels).

Choisissez le type de connexion Internet IPv6 requis et cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Définir un nom d'utilisateur et un mot de passe de connexion (PPPoE)

Après avoir sélectionné l'option IPv6 over PPPoE (IPv6 sur PPPoE), l'utilisateur pourra configurer la connexion Internet IPv6 qui nécessite pour se connecter. La plupart des modems DSL utilisent ce type de connexion.

Les paramètres suivants pourront être configurés :

PPPoE Session : Sélectionnez la session PPPoE utilisée. Cette option indique que cette connexion partage ses informations avec la connexion PPPoE IPv6 déjà configurée ou que l'utilisateur peut créer une nouvelle connexion PPPoE.

Nom d'utilisateur : Saisissez le nom d'utilisateur PPPoE utilisé. Ces informations

Password (Mot de passe) : Saisissez le mot de passe

Verify Password : Ressaisissez le mot de passe PPPoE utilisé.

(Confirmer le mot de passe) :

Nom du service : Saisissez le nom du service pour cette connexion. Cette option est facultative.

Cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Définir la connexion de l'adresse IPv6 statique

Ce mode est utilisé lorsque votre FAI vous fournit une adresse IPv6 définitive qui ne change pas. Les informations IPv6 sont entrées manuellement dans vos paramètres de configuration IPv6. Vous devez entrer l'adresse IPv6, la longueur du préfixe de sous-réseau, la passerelle par défaut, le serveur DNS primaire et le serveur DNS secondaire. Votre FAI vous fournit toutes ces informations.

Utiliser l'adresse lien-local L'adresse lien-local est utilisée par les nœuds et les routeurs lorsqu'ils communiquent avec des nœuds voisins sur le même lien. Ce mode permet aux périphériques compatibles IPv6 de communiquer entre eux sur le réseau local.

Adresse IPv6 Entrez l'adresse IPv6 du réseau étendu pour le routeur. (Adresse IPv6) : Longueur du préfixe de sous-réseau Saisissez la longueur du préfixe du sous-réseau étendu. (Longueur du préfixe de sous-réseau) :

Passerelle par défaut Saisissez l'adresse IPv6 de la passerelle par défaut du réseau étendu utilisé.

Primary IPv6 DNS Address (Adresse DNS IPv6 principale) : principal du réseau étendu utilisé.

Adresse DNS IPv6 secondaire : secondaire du réseau étendu utilisé.

Adresse IPv6 du réseau local : Ces paramètres permettent de configurer l'interface IPv6 de réseau local du routeur. La configuration de l'adresse IPv6 de réseau local du routeur est basée sur l'adresse et le sous-réseau IPv6 attribués par votre FAI. (Un sous-réseau avec un préfixe /64 est pris en charge dans le réseau local.)

Cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Connexion par tunnels (6rd)

Après avoir sélectionné l'option Tunneling Connection (6rd) [Connexion par tunnels (6rd)], l'utilisateur peut configurer les paramètres de connexion IPv6 6rd.

Les paramètres suivants pourront être configurés :

6rd IPv6 Prefix Saisissez l'adresse IPv6 6rd et la valeur du préfixe utilisées ici. (Préfixe IPv6 6rd):
IPv4 Address Saisissez l'adresse IPv4 du réseau local utilisé ici. (Adresse IPv4):
Mask Length Saisissez la longueur de masque IPv4 utilisé ici. (Longueur de masque):
Assigned IPv6 Affiche la valeur du préfixe IPv6 attribuée ici.
Prefix (Préfixe IPv6 attribué):
6rd Border Relay Saisissez l'adresse IPv4 du relais 6rd en cordure du réseau utilisé ici. (Adresse IPv4 du relais 6rd en cordure du réseau):
IPv6 DNS Server Saisissez l'adresse IP du serveur DNS principal utilisé ici. (Serveur DNS IPv6):

Cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Configuration terminée

Les tâches de l'Assistant de configuration de connexion Internet IPv6 sont terminées.

Cliquez sur le bouton Connect (Connexion) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Manual IPv6 Internet Connection Option (Option de connexion manuelle à Internet IPv6)

Pour les utilisateurs avancés qui ont déjà configuré un routeur auparavant, cliquez sur le bouton pour saisir tous les paramètres manuellement.

Cette page permet à l'utilisateur de configurer manuellement le mode que le routeur utilise pour établir une connexion Internet IPv6. Vous pouvez choisir parmi plusieurs types de connexions : Lien-local, IPv6 statique, DHCPv6, configuration automatique sans état, PPPoE, tunnel IPv6 sur IPv4 et 6to4. Si vous n'êtes pas sûr de votre méthode de connexion, contactez votre fournisseur d'accès Internet IPv6.

Type de connexion IPv6 : lien-local uniquement

L'adresse lien-local est utilisée par des nœuds et des routeurs lorsqu'ils communiquent avec des nœuds voisins sur le même lien. Ce mode active les périphériques compatibles IPv6 pour qu'ils communiquent les uns avec les autres sur le réseau local.

Les paramètres suivants pourront être configurés :

LAN IPv6 Link-Local : Affiche l'adresse de lien local IPv6 du réseau local utilisée ici.

Address (Adresse)

lien local IPv6 du

réseau local) :

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Type de connexion IPv6 : détection automatique

Dans la section suivante, nous aborderons les paramètres pouvant être configurés lors de l'élaboration d'une connexion de type Détection automatique (Sans état/DHCPv6). Il s'agit d'une méthode de connexion où le FAI vous attribue votre adresse IPv6 lorsque votre routeur en demande une au serveur du FAI. Certains FAI vous demandent de procéder à certains paramétrages de votre côté avant que votre routeur ne puisse se connecter à l'Internet IPv6.

Obtain IPv6 Sélectionnez cette option pour obtenir automatiquement les adresses du serveur DNS. DNS Servers automatically (Obtenir des serveurs DNS IPv6 automatiquement): Use the following IPv6 DNS Servers (Utiliser les serveurs DNS IPv6 suivants):

DNS principal principal utilisé ici.

DNS secondaire secondaire utilisé ici.

IPv6 DNS Settings

C'est l'adresse IPv6 que vous utilisez pour accéder à l'interface de gestion Web. Si vous changez l'adresse IPv6 du réseau local ici, vous devrez peut-être ajuster les paramètres réseau de votre PC pour accéder de nouveau au réseau. Le DHCP-PD peut être utilisé pour acquérir un préfixe IPv6 pour l'interface du réseau local.

Activer le DHCP-PD Sélectionnez cette option pour activer le DHCP-PD.

(Activer le DHCP-

PD):

LAN IPv6 : saisissez l'adresse IPv6 du réseau local utilisée ici. Cette

L'adresse doit se situer dans le sous-réseau « /64 ».

IPv6 du réseau

local):

LAN IPv6 Link-Local : Affiche l'adresse de lien local IPv6 du réseau local utilisée ici.

Address (Adresse)

lien local IPv6 du

réseau local) :

Les paramètres suivants pourront être configurés :

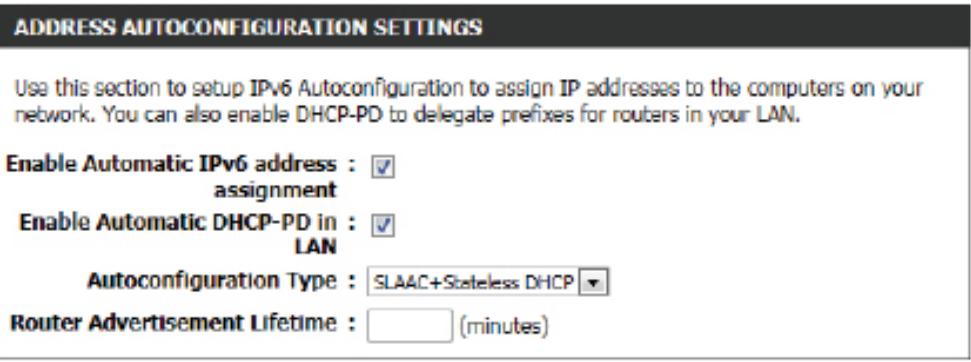

Enable automatic L'utilisateur peut cocher cette option pour activer la fonction IPv6 address de configuration automatique. (Activer l'affection automatique d'adresse IPv6):

Enable Automatic Cochez cette option pour activer le DHCP-PD automatique sur le réseau local.
DHCP-PD in LAN
(Activer le DHCP-PD automatique sur le réseau local):
Autoconfiguration

Type L'utilisateur peut selectionner le type de configuration d'autoconfiguration: automatique utilisé ici.

Router Advertisement: Cette option est uniquement disponible lorsque le type de Lifetime (Durée de configuration automatique est mis à Stateless (Sans état). vie de l'announce du Saisissez la valeur de la durée de vie de l'announce du routeur : utiliseé ici.

IPv6 Address (Plage d'adresses (Début)) : Cette option est uniquement disponible lorsque le . Saisissez l'adresse IPv6 de départ de la plaque DHCPv6 pour vos ordinateurs locaux.

Adresse IPv6 de fin ). Cette option est uniquement disponible lorsque le .

Plage d'adresses 'adresse IPv6 de fin de la plage IPv6 (fin) pour le DHCPv6 de vos ordinateurs locaux.

Durée de vie de l'adresse IPv6 : Cette option est uniquement disponible lorsque le type de configuration automatique est défini sur Stateful a durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Type de connexion IPv6 : IPv6 statique

Dans la section suivante, nous évoquerons les paramètres pouvant être configurés pour définir une connexion IPv6 statique. Ce mode est utilisé lorsque votre FAI vous fournit une adresse IPv6 définie qui ne change pas. Les informations IPv6 sont entrées manuellement dans vos paramètres de configuration IPv6. Vous devez entrer l'adresse IPv6, la longueur du préfixe de sous-réseau, la passerelle par défaut, le serveur DNS primaire, et le serveur DNS secondaire. Votre FAI doit vous fournir toutes ces informations.

Les paramètres suivants pourront être configurés :

Use Link-Local : L'adresse lien-local est utilisée par des nœuds et des routeurs lorsqu'ils communiquent avec des nœuds voisins sur le même lien. Ce mode active les périphériques compatibles IPv6 pour qu'ils communiquent les uns avec les autres sur le réseau local.

IPv6 Address : Entrez l'adresse IPv6 du réseau étendu pour le routeur. (Adresse IPv6) : Subnet Prefix Length : (Longueur du préfixe de sous-réseau) : Default Gateway : Saisissez l'adresse IPv6 de la passerelle par défaut du réseau étendu utilisé. (Passerelle par défaut) : Serveur DNS principal : principal du réseau étendu utilisé.

Serveur DNS secondaire (Serveur DNS secondaire) : secondaire du réseau étendu utilisé.

Les paramètres suivants pourront être configurés :

Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.

LAN IPv6 Link-Local : Affiche l'adresse de liaison locale du réseau local du routeur.

Adresse

lien local IPv6 du

réseau local) :

Les paramètres suivants pourront être configurés :

L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique d'adresse IPv6.

(Activer l'affectation automatique

d'adresse IPv6) :

L'utilisateur peut sélectionner le type de utilisé ici.

Cette option est uniquement disponible lorsque est mis à Stateless (Sans état).

Lifetime (Durée de vie) : Saisissez la valeur de la durée de vie de l'annonce du routeur utilisée ici.

Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.

IPv6 Address : Cette option est uniquement disponible lorsque le type de

Plage (Fin) configuration automatique est mis à Stateful (Dynamique).

d'adresses IPv6. Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.

Cette option est uniquement disponible lorsque le type de configuration automatique IPv6

L'adresse IPv6 : la configuration automatique est mise à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Dans la section suivante, nous aborderons les paramètres pouvant être configurés lors de l'élaboration d'une connexion de type Autoconfiguration (SLAAC/DHCPv6). Il s'agit d'une méthode de connexion où le FAI vous attribue votre adresse IPv6 lorsque votre routeur en demande une au serveur du FAI. Certains FAI vous demandent de réaliser certains paramétrages de cette côte avant que votre routeur ne puisse se connecter à l'Internet IPv6.

Les paramètres suivants pourront être configurés :

Obtenir automatiquement les adresses du serveur DNS IPv6. Sélectionnez cette option pour obtenir automatiquement les adresses du serveur DNS.

automatiquement.

Sélectionnez cette option pour saisir manuellement les adresses des serveurs DNS IPv6 utilisées.

(Utiliser les serveurs

DNS IPv6 suivants) :

Serveur DNS : s principal du réseau principal étendu utilisé.

Serveur DNS secondaire : s secondaire du réseau étendu utilisé.

Activez le DHCP-PD Sélectionnez cette option pour activer le DHCP-PD.

Adresse IPv6 du réseau local : Saisissez l'adresse Cette adresse doit se situer dans le sous-réseau « /64 ».

LAN IPv6 Link-Local : Affiche l'adresse de lien local

Adresse IPv6 locale du réseau

local):

IPv6 connection type

Les paramètres suivants pourront être configurés :

L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique d'adresse IPv6.

Activer l'affectation

automatique

d'adresse IPv6) :

Cochez cette option pour activer le DHCP-PD automatique sur le réseau local.

(A sur le réseau local)

automatique sur le réseau local) :

L'utilisateur peut sélectionner le type de configuration automatique utilisé ici.

Router : Cette option est uniquement disponible lorsque le type de

La configuration automatique de l'annonce est mise à Stateless (Sans état).

Lifetime (Durée de vie) : Saisissez la valeur de la durée de vie de l'annonce du routeur utilisée ici.

routeur) :

Plage d'adresses IPv6 Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.

IPv6 Address : Cette option est uniquement disponible lorsque le type de

Plage (Fin) Cette option est disponible uniquement lorsque le type de configuration automatique est mis à Stateful (Dynamique).

Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.

Durée de vie de l'adresse : Cette option est uniquement disponible lorsque le type de

L'adresse IPv6 : la configuration automatique est mise à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Type de connexion IPv6 : PPPoE

Sélectionnez cette option si vous devez utiliser une connexion PPPoE (Protocole Point à Point sur Ethernet) sur l'Internet IPv6. Les fournisseurs DSL utilisent généralement cette option. Elle exige que vous saisissiez un nom d'utilisateur et un mot de passe (fournis par votre fournisseur d'accès Internet) pour pouvoir accéder à l'Internet IPv6. Les protocoles d'authentification pris en charge sont les protocoles PAP et CHAP.

Les paramètres suivants pourront être configurés :

PPPoE Session (Session PPPoE) : Sélectionnez la session PPPoE utilisée. Cette option indique que cette connexion partage ses informations avec la connexion PPPoE IPv6 déjà configurée ou que l'utilisateur peut créer une nouvelle connexion PPPoE.

Address Mode : Sélectionnez le mode d'adresse approprié utilisé ici. (Mode d'adresse) : Sélectionnez Dynamic IP (IP dynamique) si les serveurs du FAI attribuent l'adresse IPv6 de réseau étendu du routeur au moment de l'établissement d'une connexion. Si votre FAI a attribué une adresse IPv6 fixe, sélectionnez Static IP (IP statique). Le FAI fournit la valeur pour l'adresse IPv6.

Adresse IP : Saisissez l'adresse IP PPPoE du FAI ici.

Nom d'utilisateur : Saisissez le nom d'utilisateu

Password (Mot de passe) : Saisissez le mot de passe

Verify Password : Ressaisissez le mot de passe PPPoE utilisé.

Confirmer le mot de passe :

Nom du service : Saisissez le nom de service de cette connexion. Cette option est facultative.

MTU : Saisissez la valeur MTU utilisée. La valeur par défaut est 1492.

Les paramètres suivants pourront être configurés :

Obtenir IPv6 : obtenir automatiquement les adresses du serveur DNS.

Utiliser IPv6 (Utiliser IPv6) : Sélectionnez cette option pour saisir manuellement les adresses des serveurs DNS utilisées.

DNS principal principal utilisé ici.

DNS secondaire secondaire utilisé ici.

Les paramètres suivants pourront être configurés :

Sélectionnez cette option pour activer le DHCP-PD.

(Activer le DHCP-PD) :

Adresse IPv6 du réseau local : Saisissez l'adresse Cette adresse doit se situer dans le sous-réseau « /64 ».

LAN IPv6 Link-Local : Affiche l'adresse lien-local

Adresse (Adresse lien- ) :

IPv6 DNS Settings

Les paramètres suivants pourront être configurés :

L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique d'adresse IPv6.

Activer l'affectation

automatique

d'adresse IPv6) :

Cochez cette option pour activer le DHCP-PD automatique sur le réseau local.

(Activer le DHCP-PD

automatique sur le réseau local) :

L'utilisateur peut sélectionner le type de configuration automatique utilisé ici.

Router : Cette option est uniquement disponible lorsque le type de

Advertisement configuration automatique est mis à Stateless (Sans état).

Lifetime (Durée de vie) : Saisissez la valeur de la durée de vie de l'annonce du routeur.

vie de l'annonce utilisée ici.

routeur) :

Plage d'adresses IPv6 Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.

IPv6 Address : Cette option est uniquement disponible lorsque le type de

Plage (Fin) Cette option est disponible uniquement lorsque le type de configuration automatique est mis à Stateful (Dynamique).

Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.

Durée de vie de l'adresse : Cette option est uniquement disponible lorsque le type de

L'adresse IPv6 : la configuration automatique est mise à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Type de connexion IPv6 : IPv6 dans tunnel IPv4

Cette section permet à l'utilisateur de configurer la connexion IPv6 de sorte qu'elle s'exécute en mode Tunnel IPv4. Le tunnelage IPv6 sur IPv4 est l'encapsulation de paquets IPv6 dans des paquets IPv4 de sorte que les paquets IPv6 puissent être envoyés sur une infrastructure IPv4.

Les paramètres suivants pourront être configurés :

Adresse IPv4 distante : saisissez l'adresse IPv4 distante utilisée.

(Adresse IPv4

distante):

Remote IPv6 Address : Saisissez l'adresse IPv6 distante utilisée.

(Adresse IPv6

distante):

Adresse IPv4 locale : saisissez l'adresse IPv4 locale utilisée.

(Adresse IPv4 locale) :

Adresse IPv6 locale : Saisissez l'adresse IPv6 locale utilisée.

(Adresse IPv6 locale) :

Subnet Prefix Length : Saisissez la longueur du préfixe du sous-réseau.

(Longueur du préfixe

de sous-réseau) :

Les paramètres suivants pourront être configurés :

Obtenir automatiquement les adresses du serveur DNS IPv6. Sélectionnez cette option pour obtenir automatiquement les adresses du serveur DNS.

automatiquement.

Sélectionnez cette option pour saisir manuellement les adresses des serveurs DNS IPv6.

(Utiliser les serveurs

Serveurs DNS IPv6 suivants :

Serveur DNS : saisissez l'adresse du serveur DNS principal du réseau étendu utilisé.

principal :

Serveur DNS secondaire : Saisissez l'adresse du serveur DNS secondaire du réseau étendu utilisé.

seconde :

Les paramètres suivants pourront être configurés :

Enable DHCP-PD (Activer) : Sélectionnez cette option pour activer DHCP-PD.

DHCP-PD) :

Adresse IPv6 du réseau : Saisissez l'adresse IPv6 du réseau local utilisée ici.

L'adresse doit se situer dans le sous-réseau « /64 ».

LAN IPv6 Link-Local Address : Affiche l'a réseau local utilisée ici.

(Adresse lien- ici.)

réseau local) :

Les paramètres suivants pourront être configurés :

Activation automatique

L'affectation automatique

d'adresse IPv6) :

Activer le DHCP automatique

Activer le DHCP-PD automatique sur

le réseau local) :

L'utilisateur peut cocher a fonction de configuration automatique.

Cochez e DHCP-PD automatique.

sur le réseau local.

L'utilisateur peut sélectionner le type de configuration automatique utilisé ici.

Annonce de routeur

Lifetime (Durée de vie de l'annonce du routeur) :

l'année du routeur) :

Cette option est uniquement disponible lorsque le type

de configuration automatique est mis à Stateless (Sans état).

état). Saisissez la valeur de la durée de vie de l'annonce du routeur utilisée ici.

(Plage d'adresses IPv6)

[début]

Cette option est uniquement disponible lorsque le type de

configuration automatique est mise à Stateful (Dynamique).

Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.

Plage d'adresses IPv6 (Fin)

Plage d'adresses IPv6

[(fin]

Cette option est uniquement disponible lorsque le type de

configuration automatique est mise à Stateful (Dynamique).

Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.

Durée de vie de l'adresse

IPv6:

Cette option est uniquement disponible lorsque le type de

configuration automatique est mise à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Durée de vie de l'annonce du routeur :

(minutes)

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept ées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor ées.

Type de connexion IPv6 : 6to4

Dans cette section, l'utilisateur peut configurer les paramètres de connexion IPv6 6to4. 6to4 est une technologie d'attribution d'adresse IPv6 et de tunnelage automatique qui est utilisée pour fournir une connectivité IPv6 monodiffusion entre des sites et des hôtes IPv6 sur le réseau Internet IPv4.

Les paramètres suivants pourront être configurés :

6to4 Address (Adresse 6to4) : L'adresse 6to4 configurée est affichée ici.

6to4 Relay (Relais 6to4) : Saisissez l'adresse de relais 6to4 utilisée ici.

Serveur DNS principal principal utilisé ici.

Serveur DNS secondaire secondaire utilisé ici.

Les paramètres suivants pourront être configurés :

Adresse IPv6 du réseau local : Saisissez l'adresse ici. Cette adresse doit se situer dans le sous-réseau « /64 ».

LAN IPv6 Link-Local Address (Adresse lien-local IPv6 du réseau local) : Affiche l'adresse du lien local e ici.

Enable automatic IPv6 address (Activer l'affectation automatique d'adresse IPv6) : L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique.

Type d'autoconfiguration : L'utilisateur peut sélectionner le type utilisé ici.

Router Advertisement Cette option est uniquement disponible lorsque automatique est mis à Stateless (Sans état). Saisissez la valeur de la durée de vie (Lifetime) de l'annonce du routeur.

IPv6 connection type

Les paramètres suivants pourront être configurés :

Enable automatic IPv6 address (Activer l'affection automatique d'adresse IPv6):

L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique.

L'utilisateur peut sélectionner le type de configuration automatique utilisé ici.

IPv6 Address	Cette option est uniquement disponible lorsque le Range (Start) type de configuration automatique est mis à Stateful (Plage d'adresses (Dynamique). Saisissez l'adresse IPv6 de départ de la
IPv6 [début]): :	plage DHCPv6 pour vos ordinateurs locaux.

IPv6 Address	Cette option est uniquement disponible lorsque le Range (End) type de configuration automatique est mis à Stateful (Plage d'adresses (Dynamique). Saisissez l'adresse IPv6 de fin de la plage
IPv6 [(fin)]:	DHCPv6 pour vos ordinateurs locaux.

Durée de vie de l'adresse IPv6:

Cette option est uniquement disponible lorsque le type de configuration automatique est mis à Stateful (Dynamique). Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Type de connexion IPv6 : 6rd (6to4)

Cette section permet à l'utilisateur de configurer les paramètres de connexion IPv6 6rd.

Les paramètres suivants pourront être configurés :

6rd Configuration (Configuration 6rd) :	Sélectionnez l'options de configuration 6rd souhaitée ici.
6rd IPv6 Prefix ( Préfixe IPv6 6rd ) :	Saisissez l'adresse IPv6 6rd et la valeur du préfixe utilisées ici.
IPv4 Address (Adresse IPv4 ) :	Saisissez l'adresse IPv4 du réseau local utilisé ici.
Mask Length (Longueur de masque) :	Saisissez la longueur de masque IPv4 utilisé ici.
Assigned IPv6 Prefix ( Préfixe IPv6 attribué) :	Affiche la valeur du préfixe IPv6 attribué ici.
6rd Border Relay IPv4 Address (Adresse IPv4 du relais 6rd en bordure du réseau) :	Saisissez l'adresse IPv4 du relais 6rd en bordure du réseau utilisé ici.
Serveur DNS principal	Saisissez l'adresse IP du serveur DNS principal utilisé ici.
Serveur DNS secondaire :	Saisissez l'adresse du serveur DNS secondaire utilisé ici.

Les paramètres suivants pourront être configurés :

Adresse IPv6 du réseau local:

Saisissez l'adresse IPv6 du réseau local utilisée ici. Cette adresse doit se situer dans le sous-réseau « /64 ». Affiche l'adresse du lien local IPv6 du réseau local utilisée ici. Adresse (Adresse lien-local IPv6 du réseau local):

Les paramètres suivants pourront être configurés :

L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique d'adresse IPv6.

Activer l'affectation

automatique

d'adresse IPv6) :

L'utilisateur peut sélectionner le type de utilisé ici.

Cette option est uniquement disponible lorsque est mis à Stateless (Sans état).

Lifetime (Durée de vie de l'annonce du routeur) : Saisissez la valeur de la durée de vie utilisée ici.

routeur) :

d'adresses IPv6 (Range Start) : Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.

Adresse IPv6 de fin (Plage) Cette option est uniquement disponible lorsque le type de configuration automatique est mis à Stateful (Dynamique).

Adresse IPv6 de fin : Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.

D : Cette option est uniquement disponible lorsque le type de configuration automatique est mis à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Catégorie Advanced (Avancé)

Cette section permet à l'utilisateur de configurer les fonctions les plus avancées réalisables par ce routeur, telles que la redirection de port, le pare-feu, la qualité de service, entre autres.

Serveur virtuel

Ce routeur peut être configuré en tant que serveur virtuel afin que les utilisateurs distants accédant aux services Web ou FTP via l'adresse IP publique puissent être automatiquement redirigés vers des serveurs locaux du réseau local. Le pare-feu du routeur filtre les paquets non reconnus pour protéger le réseau local, si bien que tous les ordinateurs mis en réseau avec le routeur sont invisibles du monde extérieur. L'utilisateur peut donc rendre certains ordinateurs du réseau local accessibles à partir d'Internet en activant le serveur virtuel.

En fonction du service demandé, le routeur redirige la demande de service externe vers le serveur approprié du réseau local. Le routeur est également capable de rediriger les ports, à savoir que le trafic entrant vers un port particulier peut être redirigé vers un port différent de l'ordinateur serveur.

Case à cocher : Cochez la case à gauche pour activer la règle de serveur virtuel.

Name (Nom) : Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.

IP Address (Adresse IP) : Saisissez l'adresse IP de sur lequel vous voulez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparaît dans le menu déroulant Computer Name (Nom d'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<.

Port: Saisissez le port que vous voulez ouvrir à côté de Public Port (Port public) et Private Port (Port privé). Les ports privé et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l'application sur .

Type de trafic : Sélectionnez TCP, UDP ou All (Tout) dans le menu déroulant Protocole.

Calendrier : Le menu déroulant permet de planifier l'heure à laquelle la règle Virtual Server (Serveur virtuel) s'active. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la page Schedules (Calendriers).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept ées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor ées.

Redirection de port

L'option Redirection de port permet aux Internautes d'accéder aux services de votre réseau local. Cette option est utile pour héberger des services en ligne, comme les serveurs FTP, Web ou de jeux. Pour chaque entrée, définissez un port public sur votre routeur afin de le rediriger vers une adresse IP du réseau local interne et un port du réseau local. Cette option permet d'ouvrir plusieurs ports ou une plage de ports du routeur, ainsi que de rediriger les données via ces ports vers un PC du réseau. Cette fonction vous permet de saisir des ports dans le format Plages de ports (100 à 150),

Ports individuels (80, 68, 888), ou Mixte (1020-5000, 689). Cette option ne s'applique qu'à la session INTERNET.

Les paramètres suivants pourront être configurés :

Checkbox (Case à cocher) : Cochez la case à gauche pour activer la règle de redirection de port (Port Forwarding).

Name (Nom) : Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.

IP Address (Adresse IP) : Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous voulez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparaît dans le menu déroulant Computer Name (Nom d'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<.

Ports to Open (Ports à ouvrir) : Saisissez le numéro de port externe dans l'espace prévu à cet effet. Si le numéro de port est TCP, saisissez-le dans l'espace TCP, et si le numéro de port est UDP, saisissez-le dans l'espace UDP.

Calendrier : Le menu déroulant permet de planifier l'heure à laquelle la règle Port Forwarding (Redirection de port) s'active. Il peut être défini sur Toujours pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la page Schedules (Calendriers).

Inbound Filter : Sélectionne la règle de filtre entrant. Les options disponibles sont les suivantes : Allow All (Autoriser tout), Deny All (Refuser tout) et toute autre règle de filtre entrant personnalisée créée.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept ées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Règles d'application

Certaines applications nécessitant plusieurs connexions, notamment les jeux sur Internet, les vidéoconférences et la téléphonie par Internet, fonctionnent difficilement via la traduction d'adresses réseau (NAT). Des applications spéciales permettent à ces applications de fonctionner avec le routeur. Si vous avez besoin d'exécuter des applications nécessitant plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), sélectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin qu'ils s'ouvrent au trafic entrant.

Les paramètres suivants pourront être configurés :

Checkbox (Case à cocher) : Cochez la case à gauche pour activer la règle Application.

Name (Nom) : Saisissez un nom de règle. Vous pouvez sélectionner une application prédéfinie dans le menu déroulant Application et cliquer sur <<.

Application : Affiche la liste des applications prédéfinies à utiliser dans les règles.

Port (Trigger) : Ce port sert à déclencher l'application. Il peut s'agir d'un seul port ou d'une plage de ports.

Port (Firewall) : Ce port est destiné à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou plusieurs plages de ports.

Type de trafic : Sélectionnez le protocole du port du pare-feu : TCP, UDP ou All (Tous).

Calendrier : Calendrier des heures où la règle d'application est activée. Il peut être défini sur "Toujours" pour que ce service soit toujours activé. Vous pouvez créer vos propres heures dans la page "Schedules" (Calendriers).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Application rules

L'option QoS Engine (Moteur QoS) vous aide à améliorer les performances de jeu de votre réseau en affectant des priorités aux applications. Par défaut, les paramètres du moteur QoS sont déactivés et la priorité des applications n'est pas classée automatiquement. La section QoS comporte un mécanisme de mise en file d'attente, de mise en forme du trafic et de classement. Elle prend en charge deux types de mécanismes de mise en file d'attente : File d'attente de priorité stricte (SPQ) et File d'attente équitable pondérée (WFQ). SPQ traite le trafic en fonction de sa priorité, la file d'attente 1 ayant la plus haute priorité et la 4, la plus faible. WFQ traite le trafic en fonction du poids de la file d'attente. Les utilisateurs peuvent configurer le poids de chaque file d'attente. La somme des poids de toutes les files d'attente doit être égale à 100. Lorsque vous surfez sur Internet, le système met le trafic en forme en fonction de la vitesse des liaisons ascendante et descendante. Les règles de classification permettent de classer le trafic dans différentes files d'attente. SPQ ou WFQ réalise ensuite une QoS en fonction de la priorité ou du poids.

Enable QoS (Activer la QoS) : Cette option est désactivée par défaut. Activez cette option pour de meilleures performances et une meilleure expérience avec les jeux en ligne et d'autres applications interactives, telles que la voix sur IP.

Uplink Speed (Vitesse de liaison montante) : routeur au FAI. Cette vitesse est déterminée par votre FAI, souvent définie par le tandem vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits. D'après cet exemple, la vitesse montante est de 284 kbits. Vous pouvez également tester la vitesse de votre connexion en liaison montante à l'aide d'un service tel que www.dslreports.com.

Downlink Speed FAI au routeur. Cette vitesse est déterminée par votre fournisseur, selon la norme vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits.

D'après cet exemple, vous entrez 1500. Vous pouvez également tester la vitesse de votre connexion en liaison descendante à l'aide d'un service tel que www.dslreports.com.

Queue Type (Type de file d'attente) : L'utilisateur peut spécifier le type . S'il désire l'option Strict Priority Queue (File d'attente de priorité stricte), le routeur applique la QoS en fonction de la spécification interne de l'ID de file d'attente répertorié. S'il désire l'option Weight Fair Queue (File d'attente équitable pondérée), le routeur applique la QoS en fonction du pourcentage défini par l'utilisateur dans la colonne Queue Weight (Poids de la file d'attente).

Queue ID (ID de la file d'attente) : L'ID s'affiche dans cette colonne. Queue Priority (Priorité des files d'attente) : La priorité des files d'attente s'affiche dans cette colonne.

Queue Weight : S'il sélectionne l'option Weight Fair Queue (File d'attente équitable pondérée) sous Queue Type (Type de file d'attente), l'utilisateur peut saisir manuellement le poids de chaque ID de file d'attente.

Une fois qu'il a spécifié la structure de QoS utilisée, dans la section QoS Setup (Configuration de la qualité de service), l'utilisateur peut créer des règles individuelles pour les scénarios qui requièrent la manipulation du contrôle du trafic et de la priorité des données.

Les paramètres suivants pourront être configurés :

Checkbox (Case à cocher) : Cochez cette case pour activer la règle spécifique.

Name (Nom) : Saisissez un nom personnalisé pour la règle en cours de création. Ce nom permet l'identification de la règle.

Queue ID (ID de la file d'attente) : Dans le menu déroulant, sélectionnez le niveau de priorité à appliquer à cette règle. Les options disponibles sont les suivantes : Highest (La plus élevée), Higher (Élevée), Normal (Normale) et Best Effort (Au mieux).

Protocole : Sélectionnez le protocole utilisé pour l'application dans le menu déroulant. Il apparaît automatiquement dans le champ Protocole.

Local IP Range : locales. Il s'agit de la plage d'adresses IP de votre réseau local. L'IP du routeur ne peut pas être incluse dans cette plage.

Remote distantes. Il s'agit de la plage d'adresses IP du réseau public du côté du Port Internet. Pour appliquer cette règle à toute adresse IP du côté public, saisissez la plage 0.0.0.1 à 255.255.255.254.

Application Port Saisissez le numéro de port de l'application utilisé. (Port d'application) :

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

32 - Classification rules

L'option de filtrage d'adresses MAC (Media Access Controller) permet de contrôler l'accès au réseau en fonction de l'adresse MAC de l'adaptateur réseau. Une adresse MAC est un ID unique attribué par le fabricant de l'adaptateur réseau. Cette fonction peut être configurée pour AUTORISER ou REFUSER l'accès au réseau/à Internet.

La section MAC Filtering Rules (Règles de filtrage MAC) permet à l'utilisateur de créer et de modifier les règles de filtrage du réseau. Un maximum de 24 règles peuvent être créées.

Les paramètres suivants pourront être configurés :

Configurer le filtre. Sélectionnez ci-dessous dans le menu déroulant : "Turn MAC Filtering OFF (Déactiver le filtrage MAC)", "Turn MAC Filtering ON and ALLOW computers listed to access the network (Activer le filtrage MAC et AUTORISER les ordinateurs répertoriés à accéder au réseau)" ou "Turn MAC Filtering ON and DENY computers listed to access the network (Activer le filtrage MAC et REFUSER l'accès au réseau aux ordinateurs répertoriés)".

Checkbox (Case à cocher) : Cochez la case à gauche pour activer la règle de filtrage réseau (Network Filter).

Adresse MAC : Saisissez l'adresse MAC que vous souhaitez utiliser dans la règle de filtrage.

DHCP Client List : Sélectionnez un client DHCP dans le menu déroulant (Liste de clients DHCP), puis cliquez sur << pour copier l'adresse MAC.

Calendrier : Calendrier des heures où le contrôle du réseau est activé. Il peut être défini sur "Toujours" pour que ce service soit toujours activé. Cliquez sur le bouton "New Schedule" (Nouveau calendrier) pour créer vos propres horaires dans la page "Schedules" (Calendriers).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

L'option Contrôle d'accès vous permet de contrôler les accès entrants et sortants du réseau. Utilisez cette fonction en guise de contrôle d'accès pour autoriser l'accès uniquement aux sites approuvés, limiter l'accès au Web selon l'heure et la date et/ou bloquer l'accès à Internet pour certaines applications, telles que les utilisateurs P2P ou les jeux.

Les paramètres suivants pourront être configurés :

Cochez cette case pour activer la fonctionnalité de contrôle d'accès.

Activez le contrôle d'accès.

Contrôle d'accès :

: Cliquez sur ce bouton pour ajouter une nouvelle règle de contrôle d'accès.

Cliquez sur le bouton Add Policy (Ajouter une règle) pour ouvrir l'assistant qui vous guide dans le processus d'ajout d'une règle. La première fenêtre explique le processus.

Tout au long de cet assistant, l'utilisateur pourra :

Cliquez sur le bouton Prev (Préc) pour revenir à la fenêtre précédente.

Cliquez sur le bouton Next (Suivant) pour passer à la fenêtre suivante.

Cliquez sur le bouton Cancel (Annuler) pour annuler les changements apportés et revenir à la fenêtre de contrôle d'accès principale.

Étape 1 : La première étape permet à l'utilisateur de saisir le nom de la règle.

Les paramètres suivants pourront être configurés :

Policy Name (Nom de la stratégie) : Saisissez le nom de la nouvelle stratégie utilisée pour cette règle.

Access control

Activer le contrôle d'accès :

Add Policy

Étape 2 : La deuxième étape permet à l'utilisateur de configurer les paramètres du calendrier pour cette règle.

Les paramètres suivants pourront être configurés :

Détails : Dans le menu déroulant, sélectionnez la règle de calendrier prédéfinie à appliquer à cette règle.

Étape 3 : La troisième étape permet à l'utilisateur de configurer le type d'adresse et l'adresse IP des machines utilisées dans cette règle.

Les paramètres suivants pourront être configurés :

Address Type (Type d'adresse) : Indiquez une machine possédant une adresse IP ou MAC, ou sélectionnez « Other Machines » (Autres machines) pour celles qui n'ont pas de règle.

IP Address (Adresse IP) : Une fois le type d'adresse IP sélectionné, l'utilisateur peut saisir l'adresse IP des machines utilisée dans cette règle.

Machine Address : Une fois le type d'adresse MAC sélectionné, l'utilisateur peut saisir l'adresse MAC

Add (Ajouter) : Cliquez sur ce bouton pour ajouter la machine à la liste.

Update (Mettre à jour) : Une fois l'option sélectionnée, l'utilisateur peut mettre à jour les informations relatives à la machine.

Supprimer : Pour supprimer une machine dans la liste, l'utilisateur doit cliquer sur l'icône.

Étape 4 : La quatrième étape permet à l'utilisateur de sélectionner la méthode de filtrage utilisée pour cette règle.

Les paramètres suivants pourront être configurés :

Méthode : L'utilisateur peut sélectionner la méthode de filtrage utilisée. Les options disponibles sont les suivantes : Log Web Access Only (Journaliser l'accès au Web uniquement), Block All Access (Bloquer tous les accès) et Block Some Access (Bloquer certains accès).

Les paramètres suivants pourront être configurés :

Apply Web Filter (Appliquer un filtre Web) : L'utilisateur doit sélectionner Block Some Access (Bloquer certains accès) pour pouvoir sélectionner cette option. En choisis filtre Web soit appliqué comme contrôle d'accès à cette règle.

Apply Advanced Port Filters (Appliquez des filtres de port avancés) : L'utilisateur doit sélectionner Block Some Access (Bloquer certains accès) pour pouvoir sélectionner cette option. En choisissant s filtres de port avancés soient appliqués comme contrôle d'accès à cette règle.

Cliquez sur le bouton Save (Enregistrer) pour accepter les changements apportés et revenir à la fenêtre de contrôle d'accès principale.

Dans la section Policy Table (Tableau des règles), la liste des règles de contrôle d'accès s'affiche.

Pour modifier une règle spécifique, cliquez sur l'icône de modification. Pour supprimer une règle spécifique, cliquez sur l'icône de suppression.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Filtre de sites Web

Les filtres Web vous permettent d'établir la liste des sites Web autorisés pouvant être utilisés par plusieurs utilisateurs sur le réseau.

Le filtre de sites Web sert à autoriser ou refuser aux ordinateurs du réseau l'accès à des sites Web en utilisant des mots-clés ou des noms de domaine spécifiques. Sélectionnez "ALLOW computers access to ONLY these sites" (AUTORISER les ordinateurs à accéder à ces sites UNIQUEMENT) pour que les ordinateurs du réseau puissent seulement accéder aux URL et aux noms de domaine indiqués. Sélectionnez "DENY computers access to ONLY these sites" (REFUSER l'accès des ordinateurs à ces sites UNIQUEMENT) pour que les ordinateurs du réseau ne puissent pas accéder aux URL et aux noms de domaine indiqués.

Les paramètres suivants pourront être configurés :

URL/domaine du site Web : Saisissez l'URL ou le nom de domaine que vous souhaitez autoriser ou bloquer. Exemple d'URL : http://www.facebook.com/ Exemple de nom de domaine : facebook.com

Cliquez sur le bouton "Clear the list below..." (Effacer la liste ci-dessous...) pour supprimer toutes les entrées de la liste.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Website filter

Le contrôle parental est une option de sécurité gratuite qui protège la connexion Internet contre la fraude au moyen d'un filtre antihameçonnage, et qui améliore la navigation, par exemple en corrigeant automatiquement les erreurs de saisie courantes dans les URL.

Les paramètres suivants pourront être configurés :

Advanced DNS minimal des sites de hameçonnage seulement. Aucun compte OpenDNS requis.

FamilyShield : fiable avec un blocage non configurable des sites inappropriés ou dangereux pour les enfants. Aucun compte OpenDNS requis.

Parental Control filtrage de contenu et une protection contre le hameçonnage configurables. Cette option nécessite un compte OpenDNS. Cliquez sur le lien "Register your device" (Enregistrer votre périphérique) pour naviguer vers le site du compte OpenDNS, où vous pouvez ouvrir une session (si vous avez un compte existant) ou enregistrer un nouveau compte OpenDNS. Après l'enregistrement, un nouveau lien s'affichera : "Configuration of OpenDNS settings" (Configuration des paramètres OpenDNS), où l'utilisateur peut configurer librement son compte OpenDNS à son goût.

None (Aucun) : utiliser les serveurs DNS fournis via DHCP par votre FAI ou vos propres serveurs DNS principaux.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Parental control service

L'option Inbound Filter (Filtre entrant) est une méthode avancée de contrôle des données reçues d'Internet. Cette fonction permet de configurer les règles de filtrage de données entrantes en contrôlant les données en fonction d'une plage d'adresses IP. Vous pouvez utiliser les filtres entrants pour limiter l'accès à un ou plusieurs systèmes à un serveur de votre réseau. Les règles de filtrage peuvent être utilisées avec les fonctions de serveur virtuel, de redirection de port ou d'administration à distance. L'utilisateur peut ajouter des règles de filtrage entrant dans la section suivante.

Les paramètres suivants pourront être configurés :

Nom (Nom) : L'utilisateur peut saisir un nom personnalisé pour la règle de filtrage entrant.

Action: Sélectionnez l'action qui se déclenche lorsque la règle est exécutée. Les options disponibles sont les suivantes : Allow (Autoriser) et Deny (Refuser).

Activer : Cochez cette option pour activer la plage d'adresses IP spécifiée pour cette règle.

Remote IP Start : Saisissez l'adresse IP distante de départ dans la plage (IP distante de départ).

départ) :

Remote IP End (IP distante de fin) : Saisissez l'adresse IP distante de fin dans la plage.

Add (Ajouter) ajouter la règle de filtrage entrant.

Cancel (Annuler) ignorer la nouvelle règle de contrôle entrant.

Inbound filter

La section Inbound Filter Rules List (liste des règles de filtrage entrant) permet à l'utilisateur d'afficher la liste des règles de filtrage entrant déjà créées. Pour modifier une règle spécifique, cliquez sur l'icône. Pour supprimer une règle spécifique, cliquez sur l'icône.

LISTE DES RÈGLES DE FILTRAGE ENTRANT

Paramètres du pare-feu

Un pare-feu protège votre réseau du monde extérieur. Le routeur est doté d'une fonctionnalité de type pare-feu. Le SPI aide à empêcher les cyberattaques. Parfois, pour certains types d'applications, vous souhaitez disposer d'un ordinateur exposé au monde extérieur. Si vous choisissez d'exposer un ordinateur, vous pouvez activer la DMZ. DMZ est l'abréviation de Demilitarized Zone (Zone démilitarisée). Cette option expose totalement l'ordinateur choisi au monde extérieur.

Les paramètres suivants pourront être configurés :

Activer la SPI : Cochez la case "Enable SPI" (Activer la SPI) pour activer la fonction SPI (Stateful Packet Inspection, également appelée filtrage de paquets dynamiques). La SPI permet d'éviter les cyberattaques car elle suit davantage d'états par session. Elle certifie que le trafic général durant la session est conforme au protocole.

Les paramètres suivants pourront être configurés :

UDP Endpoint : Sélectionnez la méthode de filtrage des points de connexion (Filtrage NAT UDP) ici. Les options disponibles sont les suivantes :

TCP Endpoint Filtering : Sélectionnez la méthode de filtrage des points de connexion NAT TCP ici. Les options disponibles sont les suivantes : et Port And Address Restricted (Restriction d'adresse et de port).

Les paramètres suivants pourront être configurés :

Enable anti-spoof : Cochez cette case pour activer la fonction de contrôle anti-usurpation.

Firewall settings

Enable SPI :

Les règles du pare-feu peuvent servir à autoriser ou refuser le passage du trafic par le routeur. Vous pouvez indiquer un seul port en utilisant la boîte de saisie située en haut, ou une plage de ports en utilisant les deux boîtes de saisie. DMZ vient de l'anglais « Demilitarised Zone » et signifie zone démilitarisée. La DMZ permet aux ordinateurs situés derrière le routeur d'être accessibles au trafic Internet. Généralement, la DMZ contient les serveurs Web, FTP, etc.

Les paramètres suivants pourront être configurés :

Activer la DMZ : Cochez cette case pour activer la fonctionnalité DMZ.

DMZ IP Address : Saisissez l'adresse IP de l'ordinateur du réseau local dont vous ne pourr .

(Adresse IP de la DMZ) : vous ne pourrez plus restreindre la communication Internet

DMZ : dans le champ d'adresse IP de la DMZ. Pour indiquer un client DHCP existant, utilisez le menu déroulant Computer Name (Nom de l'ordinateur) et sélectionnez l'ordinateur qui doit servir d'hôte DMZ. Si vous sélectionnez un ordinateur qui est déjà un client DHCP, veillez à créer une réservation statique dans la page Setup > Network Settings (Configuration > Paramètres réseau) afin que l'adresse IP de la machine DMZ ne change pas.

DMZ host

Les paramètres suivants pourront être configurés :

PPTP PPTP au réseau local.

IPSec (VPN) IPSec (VPN) au réseau local.

RSTP RSTP au réseau local.

SI SIP au réseau local.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

L'option Routing (Routage) est une méthode avancée de personnalisation de routes spécifiques pour les données sur le réseau.

La section Routing List (Liste des redirections) permet à l'utilisateur de configurer les règles de routage utilisées par ce réseau. Un maximum de 32 règles peuvent être configurées.

Les paramètres suivants pourront être configurés :

Checkbox (Case à cocher) : Pour activer une voie, cochez la case à gauche de celle-ci.

Nom (Nom) : Saisissez un nom pour la règle utilisée ici.

IP cible : Entrez l'adresse IP des paquets empruntant cette route.

Masque de sous-réseau : Saisissez le masque de réseau pour indiquer le sous-réseau des paquets IP qui emprunteront cette voie.

Passerelle IPv6 : Saisissez la passerelle (prochain saut) à utiliser si cette route est par défaut.

Mesure : Saisissez la valeur de mesure que cette route utilisera ici.

Interface : Utilisez le menu déroulant pour indiquer si le paquet IP doit utiliser l'interface WAN ou LAN pour sortir du routeur.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept ées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Paramètres sans fil avancés

Ces options concernent les utilisateurs qui souhaitent changer le comportement de leur récepteur sans fil 802.11n par rapport aux paramètres standard. Nous recommandons de ne pas modifier ces paramètres et de laisser les valeurs par défaut. En effet, des paramètres incorrects pourraient nuire aux performances de votre récepteur sans fil. Avec les paramètres par défaut, les récepteurs sans fil bénéficient de performances optimales dans la plupart des environnements.

Les paramètres suivants pourront être configurés :

Wireless Band : L'utilisateur peut voir la bande de fréquence sans fil en cours de configuration. Dans ce cas, 2,4 GHz.

Fréquences sans fil) :

Puissance de transmission : Cette option définit la puissance de transmission des antennes.

Période de balise : Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau sans fil. Définissez une valeur. 100 correspond au paramètre par défaut recommandé.

RTS Threshold (Seuil RTS) : L'utilisateur peut saisir la valeur du seuil RTS utilisée. Cette valeur doit être maintenue à sa valeur par défaut, soit 2346. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation : Le seuil de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

Advanced wireless settings

Save Settings

Ne pas enregistrer les paramètres

DTIM Interval : L'utilisateur peut saisir la valeur d'intervalle DTIM. Une période DTIM (Delivery Traffic Indication Message - Message d'indication de transmission de données) est un compte à rebours qui informe les clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion. Le paramètre par défaut est 1.

Activation de WMM activer la fonction WMM.

IG court : Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Configuration sécurisée du Wifi

La fonction WPS (Wi-Fi Protected Setup) est une méthode simplifiée destinée à sécuriser votre réseau sans fil lors de la première installation et durant l'opération d'ajout d'un nouveau périphérique. La Wi-Fi Alliance (WFA) a certifié cette fonction pour différents produits et divers fabricants. Il suffit d'appuyer sur un bouton pour la méthode du bouton-poussoir ou de saisir correctement le code à 8 chiffres pour la méthode de code PIN. La réduction de la durée d'installation et la capacité sont relativement significatives, et le paramètre de sécurité sans fil le plus fort du WPA2 est automatiquement utilisé.

La section Wi-Fi Protected Setup (WPS) permet à l'utilisateur d'activer la fonction WPS de ce routeur.

Les paramètres suivants pourront être configurés :

Activer : Cochez cette option pour activer la fonctionnalité WPS.

WiFi Protected Setup (WPS) : Ce paramètre affiche l'état de la configuration WPS.

Setup (WPS):

Verrouiller les paramètres : cochez cette option pour verrouiller les paramètres de

paramètres de sécurité sans fil configurés.

sécurité sans fil :

La section PIN Settings (Paramètres du PIN) permet à l'utilisateur d'afficher non seulement le code PIN, mais aussi de restaurer le PIN par défaut ou de générer un nouveau code PIN. Un PIN est un numéro unique pouvant servir à ajouter le routeur à un réseau existant ou à créer un nouveau réseau. Vous pouvez imprimer le PIN par défaut situé sous le routeur. Pour plus de sécurité, vous pouvez modifier le PIN pour en créer un autre. Vous pouvez restaurer le PIN par défaut à tout moment. Seul l'administrateur (compte « admin ») peut modifier ou réinitialiser le PIN.

Les paramètres suivants pourront être configurés :

PIN : Affiche la valeur actuelle du PIN du routeur.

Reset PIN to Default : Cliquez sur ce bouton pour restaurer le code PIN par défaut du routeur.

Restaurer le PIN par défaut du routeur.

défaut) :

Générer un nouveau. Cliquez sur ce bouton pour créer un numéro aléatoire.

PIN : servant de code PIN valide. Celui-ci devient le PIN du routeur. Vous pouvez ensuite le copier sur l'interface utilisateur du registraire.

Cliquez sur le bouton "Connect your Wireless Device" (Connecter votre périphérique sans fil) pour lancer l'assistant de configuration de connexion Internet. Cet assistant vous permet d'ajouter des périphériques sans fil au réseau sans fil.

Pin settings

PIN:10186718

Étape 1 : Cette étape permet à l'utilisateur de choisir entre deux options. Vous pouvez choisir Auto (Automatique) si le client sans fil prend en charge le WPS, ou Manual (Manuel) dans le cas contraire.

Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour annuler les changements apportés et revenir à la page sans fil principale.

Étape 2 : Après avoir sélectionné Auto, la page suivante s'affiche. Il y a deux façons d'ajouter un périphérique sans fil qui prend en charge le WPS. Tout d'abord, il y a la méthode PIN (Nombre d'identification personnel). Cette méthode invite l'utilisateur à saisir un code PIN. Ce code PIN doit être identique sur le client sans fil. Ensuite, il y a la méthode PBC (Configuration par bouton-poussoir). Cette méthode permet au client sans fil de se connecter à ce périphérique en appuyant sur le bouton PBC.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour annuler les changements apportés et revenir à la page sans fil principale.

Étape 2 : Après avoir sélectionné Manuel, la page suivante s'affiche. Cette page permet à l'utilisateur d'afficher les paramètres sans fil de ce routeur. Les clients sans fil doivent configurer leurs paramètres sans fil afin qu'ils soient identiques aux paramètres affichés sur cette page pour que la connexion puisse être établie. Cette option est destinée aux clients sans fil qui ne peuvent pas utiliser la méthode WPS pour se connecter à ce périphérique.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale. Cliquez sur le bouton Wireless Status (État du réseau sans fil) pour accéder à la page d'état du réseau sans fil et afficher les clients sans fil connectés à ce périphérique.

Cette section comporte les paramètres pouvant modifier la manière dont le routeur gère certains types de trafic. Nous recommandons de ne pas les modifier, sauf si vous les maîtrisez déjà ou si un membre de notre personnel d'assistance vous l'a demandé.

UPnP

UPnP est l'acronyme de Universal Plug and Play, une architecture de réseau qui assure la compatibilité de tous les équipements, logiciels ou périphériques connectés en réseau. Le périphérique est un routeur UPnP ; il est donc compatible avec les autres périphériques/logiciels UPnP. Si vous ne voulez pas utiliser la fonction UPnP, vous pouvez la désactiver en sélectionnant « Désactivé ».

Les paramètres suivants pourront être configurés :

Activer UPnP : Cochez cette option pour activer la fonctionnalité UPnP du routeur.

Ping du réseau étendu

Lorsque vous utilisez l'option "Activer la réponse aux requêtes ping du réseau étendu", l'adresse IP du réseau public étendu du périphérique répond aux commandes ping envoyées par les internautes. L'envoi de pings aux adresses IP publiques du réseau étendu est une méthode fréquemment utilisée par les pirates pour vérifier si l'adresse IP de votre réseau étendu est valide.

Les paramètres suivants pourront être configurés :

Enable WAN Ping : cochez cette option pour activer l'option WAN Ping.

Response (Activer la réponse aux requêtes ping du réseau étendu)

la réponse au routeur.

requêtes ping du

réseau étendu) :

Vitesse du port du réseau étendu

Cela permet de sélectionner la vitesse de l'interface du réseau étendu du routeur : Auto 10/100/1000 Mbps (Auto 10/100/1000 Mbits/s), 10 Mbps (10 Mbits/s), 100 Mbps (100 Mbits/s) ou 1000 Mbps (1000 Mbits/s).

Les paramètres suivants pourront être configurés :

Vitesse du port WAN : Vous pouvez Internet sur Auto (10/100/1000 Mbits/s), 10 Mbits/s, 100 Mbits/s ou 1000 Mbits/s.

Mbits/s). Pour certains anciens câbles ou modems DSL, vous devrez peut-être sur 10 Mbits/s.

Flux de données en multidiffusion

Cette section permet à l'utilisateur d'assurer que le trafic de multidiffusion passe d'Internet vers son réseau plus efficacement.

Les paramètres suivants pourront être configurés :

Enable Multicast Streams (Activer les flux multidiffusion) : Activez cette option pour recevoir des vidéos à la demande depuis Internet. Le routeur utilise le protocole IGMP pour prendre en charge une multidiffusion efficace, à savoir la transmission de contenus identiques, par exemple de type multimédia, d'une source vers un certain nombre de destinataires. Cette option doit être activée si des applications du réseau local participent à un groupe de multidiffusion. Si votre application multimédia en réseau local ne reçoit pas le contenu attendu, essayez d'activer cette option.

L'objectif de la norme Ethernet à efficacité énergétique (EEE) est de réduire la consommation d'énergie de l'Ethernet de 50 pour cent ou plus. L'Ethernet à efficacité énergétique (EEE), également appelé IEEE 802.3az, est un ensemble d'améliorations apportées aux normes de mise en réseau Ethernet à paire torsadée et à fond de panier qui permettent de consommer moins d'énergie pendant les périodes de faible activité des données.

Les paramètres suivants pourront être configurés :

Enable EEE : Cochez cette option pour activer la fonction Ethernet à efficacité énergétique (EEE).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Multicast streams

Activer les flux multicast :

DLNA (Digital Living Network Alliance) est la norme d'interopérabilité des périphériques multimédias en réseau (NMD). L'utilisateur peut profiter des applications multimédias (musique, photos et vidéos) sur les PC et les périphériques connectés au réseau. Si vous acceptez de partager le contenu multimédia avec les périphériques, tout ordinateur ou périphérique connecté à votre réseau peut lire toute musique, vos images et vos vidéos partagées.

Remarque : Le contenu multimédia partagé n'est peut-être pas sécurisé. Il est recommandé d'autoriser les périphériques à diffuser uniquement sur des réseaux sécurisés.

Les paramètres suivants pourront être configurés :

Nommez : Saisissez le nom de ici. Ce nom sera visible par tous les lecteurs DLNA du réseau.

votre bibliothèque multimédia) :

Folder (Dossier) : Cochez simplement l'option root (racine) pour utiliser le réseau racine du périphérique de stockage connecté au port USB du routeur. Pour utiliser un dossier spécifique sur le périphérique de stockage, cliquez sur le bouton Browse (Parcourir) et naviguez jusqu'au dossier spécifique. Cliquez sur le bouton Apply (Appliquer) pour sélectionner le dossier.

Media server settings

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

DLNA Settings

Le routeur dispose d'un serveur iTunes, qui permet de partager de la musique et des vidéos avec des ordinateurs du réseau local exécutant iTunes. Si le serveur est activé, le routeur est détecté automatiquement par le programme iTunes ; la musique et les vidéos contenues dans le répertoire indiqué peuvent être diffusées sur le réseau.

Les paramètres suivants pourront être configurés :

iTunes Server (Serveur iTunes) : Cochez la case appropriée pour activer ou désactiver le serveur iTunes.

Folder (Dossier) : Indique le dossier ou le partage réseau utilisé par le serveur iTunes. Sélectionnez "root" (racine) pour partager tous les fichiers sur tous les volumes, ou cliquez sur "Browse" (Parcourir) pour sélectionner un dossier spécifique.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Après avoir activé le serveur iTunes sur le routeur, lancez iTunes. Dans votre utilitaire iTunes, sélectionnez le routeur et saisissez le mot de passe du serveur iTunes si nécessaire.

Zone invité

Cette page permet à l'utilisateur de configurer les paramètres de la zone invitée. La zone invitée est une zone réseau indépendante qui permet aux invités d'accéder à Internet.

Les paramètres suivants pourront être configurés :

Activer la zone : cochez cette option pour activer la fonctionnalité Guest.

Zone invitée (Zone invitée) pour la bande de fréquence de 2,4 GHz. Le menu déroulant permet de planifier l'heure à laquelle la règle du pare-feu s'active. Il peut être défini sur "Toujours" pour que ce service soit toujours activé. Cliquez sur le bouton "Nouveau calendrier" pour créer vos propres horaires dans la page "Calendriers".

Wireless Band Affiche la bande de fréquence utilisée.

(Bande de

fréquences sans fil) :

Nom du réseau sans fil : Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse.

Activer le routage : cochez cette option pour activer le routage entre les zones.

entre les zones.

Mode de sécurité : Le mode de sécurité permet à l'utilisateur de configurer la sécurité sans fil pour cette zone invitée sans fil. Pour plus d'informations sur la sécurité sans fil, reportez-vous à la page Wireless Settings (Paramètres sans fil).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Cette page onfigurer les paramètres du pare-feu IPv6. La section des règles du pare-feu affiche une fonction avancée servant à refuser ou autoriser le passage du trafic par le périphérique. Elles fonctionnent de la même façon que les filtres IP avec des paramètres supplémentaires. Vous pouvez créer plus de règles détaillées pour le périphérique.

La section IPv6 Firewall Rules (Règles de pare-feu IPv6) permet à l'utilisateur de créer, d'activer et de désactiver les règles du pare-feu IPv6 utilisées par ce périphérique. Les paramètres suivants pourront être configurés :

Configure IPv6 Filtering (Configurer le filtrage IPv6) : Cette option définit le comportement de toutes les règles de pare-feu IPv6 créées. Les options sont les suivantes :

le filtrage IPv6) : 'Turn IPv6 Filtering OFF' (Désactiver le filtrage IPv6), 'Turn IPv6 Filtering ON and ALLOW rules listed' (Activer le filtrage IPv6 et autoriser les règles répertoriées) et 'Turn IPv6 Filtering ON and DENY rules listed' (Activer le filtrage IPv6 et refuser les règles répertoriées). Sélectionnez l'option appropriée à utiliser ici.

Checkbox (Case à cocher) : Cochez cette option pour utiliser les règles de pare-feu créées.

Name (Nom) : Saisissez un nom de règle de pare-feu personnalisé ici. Ce nom permet l'identification de la règle.

Source interface : source appropriée utilisée ici.

Destination I cible appropriée utilisée ici.

(Interface cible) :

Calendrier : Sélectionnez un calendrier à appliquer à ces règles ici.

IP Address Range : Saisissez la plage d'adresses IPv6 utilisée ici.

(Plage d'adresses IP) :

Protocol : Sélectionnez le protocole utilisé pour cette règle ici. Les options sont les suivantes : ALL (TOUS), TCP, UDP et ICMP.

Port Range : Sélectionnez la plage de ports utilisée pour cette règle ici.

(Protocole : plage de ports) :

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

32 - IPv6 firewall rules

Sur cette page, l'utilisateur peut spécifier des règles personnalisées qui déterminent comment les données sont transférées sur votre réseau.

Les paramètres suivants pourront être configurés :

Checkbox (Case à cocher) : Pour activer une voie, cochez la case à gauche de celle-ci.

Name (Nom) : Saisissez le nom de la règle d'acheminement IPv6 utilisé ici.

Mesure : Saisissez la valeur de mesure de cette règle ici.

Interface : Utilisez le menu déroulant pour indiquer si le paquet IP doit utiliser l'interface WAN ou LAN pour sortir du routeur.

Destination IPv6 : Entrez l'adresse IPv6 des paquets empruntant cette route.

(IPv6 cible) :

Prefix Length : Entrez la longueur du préfixe IPv6 des paquets empruntant

Longueur du préfixe de cette route.

préfixe):

(Passerelle IPv6) Saisissez l'adresse de la passerelle si cette route est utilisée.

défaut)

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accept

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Catégorie Tools (Outils)

Cette catégorie permet à l'utilisateur de configurer des fonctions liées au routeur proprement dit, comme les paramètres d'heure, les comptes de connexion, la mise à jour du microprogramme et bien d'autres.

Administrateur

Ct 103

La section Admin Password (Mot de passe Admin) permet à l'utilisateur de modifier le mot de passe de connexion administrateur utilisé pour ce périphérique.

Les paramètres suivants pourront être configurés :

Password (Mot de passe) : S de connexion utilisé ici.

Verify Password (Confirmer le mot de passe) : Ress de connexion ici.

La section User Password (Mot de passe utilisateur) permet à l'utilisateur de modifier le mot de passe de connexion utilisé pour ce périphérique.

Les paramètres suivants pourront être configurés :

Password (Mot de passe) : S de connexion ici.

Verify Password (Confirmer le mot de passe) : Ress de connexion ici.

La section System Name (Nom du système) permet à l'utilisateur de modifier le nom de passerelle utilisé pour ce périphérique.

Les paramètres suivants pourront être configurés :

Nom de passerelle : Saisissez le nom de passerelle du routeur utilisé ici.

Mot de passe :

Mot de passe :

System name

Gateway Name: DIR-645

Administration

Les paramètres suivants pourront être configurés :

Enable Graphical : Cochez cette option pour activer la confirmation de l'image graphique lorsque l'utilisateur se connecte à la configuration Web.

Authentication

(Activer

l'authentification

graphique) :

Enable Remote : Cochez cette option pour activer la gestion à distance. Cette option permet d'accéder au routeur par le port Internet.

Management

Activer la gestion à

distance):

Remote Admin : Saisissez le numéro du utilisé ici. Des services tels qu'un serveur Web interne pouvant parfois occuper le numéro de

Port (Port 80). Cette option permet à l'utilisateur de changer le sur 8080, par exemple.

d'administration à

distance):

Filtre entrant Sélectionnez ici le comportement approprié du filtre entrant d'administration à distance. Les options disponibles sont les suivantes : Allow All (Autoriser tout) et Deny All (Refuser tout).

Détails : Saisissez la description détaillée du filtre entrant d'administration à distance.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

La fenêtre Time (Heure) vous permet de configurer, de mettre à jour et de régler l'heure de l'horloge système interne. Cette zone vous permet également de définir le fuseau horaire ainsi que le serveur de temps. Vous pouvez enfin configurer l'heure d'été pour que le changement s'effectue automatiquement lorsque cela est programmé.

Configuration de date et heure

Ici, l'utilisateur peut configurer le fuseau horaire ainsi que les paramètres d'heure d'été utilisés pour ce routeur.

Les paramètres suivants pourront être configurés :

Heure : Ici est affichée la configuration de l'heure du jour utilisée sur ce périphérique.

Time Zone (Fuseau horaire) : Sélectionnez ici le fuseau horaire approprié

Activer l'heure d'été : Cochez cette case si le pays dans lequel vous êtes applique l'heure d'été.

Daylight Saving : Sélectionnez le décalage d'heure d'été ici.

Offset (Décalage

d'heure d'été) :

Sélectionnez la date de début et de fin de l'heure d'été.

changement

d'heure :

Configuration de l'heure et de la date

Configuration automatique de date et heure

Ici, l'utilisateur peut configurer si ce routeur synchronisera automatiquement son heure et sa date avec un serveur horaire public.

Les paramètres suivants pourront être configurés :

Le protocole NTP (Network Time Protocol) synchronise automatiquement les horloges des ordinateurs d'un réseau. Cochez

(Synchronisation automatique) : Cochez cette option pour activer la synchronisation automatique de la date et de l'heure.

NTP Server Used : Sélectionnez le serveur temporel approprié utilisé ici. (Serveur NTP) L'intervalle de communication du routeur avec le serveur utilisé est mis à 7 jours.

Mettre à jour l'heure et la date du routeur.

CONFIGURATION AUTOMATIQUE DE LA DATE ET DE L'HEURE

Régler la date et l'heure manuellement

Ici, l'utilisateur peut configurer manuellement les valeurs de la date et de l'heure utilisées par ce routeur. Il peut également synchroniser l'heure du routeur avec l'heure de l'ordinateur de configuration.

Les paramètres suivants pourront être configurés :

Set Manually : Ici, l'utilisateur peut configurer manuellement la date et l'heure utilisées par ce périphérique. Les options configurables sont les suivantes : Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute (Minute) et Second (Seconde).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Syslog

Les options de Syslog permettent d'envoyer les informations du journal sur un serveur de journal système.

Les paramètres suivants pourront être configurés :

Enable Logging : cochez cette option pour activer la fonction Syslog.

Vers le serveur Syslog

(Activer la

journalisation sur

un serveur Syslog) :

Syslog Server IP : Saisissez l'adresse IP du serveur Syslog utilisé ici.

Address (Adresse IP)

du serveur SysLog) :

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas e ignorer les modifications effectuées.

Paramètres du courrier électronique

La fonction Email (Courrier électronique) peut être utilisée pour l'envoi des fichiers journaux système et des messages d'alerte du routeur à votre adresse électronique.

Notification par courrier électronique

Quand cette option est activée, les journaux d'activité du routeur ou les notifications de mise à jour du microprogramme peuvent être envoyés à l'adresse indiquée.

Les paramètres suivants pourront être configurés :

Cochez cette case pour activer la fonction de

Activer la notification par courrier électronique.

courrier électronique) :

Paramètres du courrier électronique

L'utilisateur peut entrer manuellement les p requis pour activer la fonction de notification par courrier électronique.

Les paramètres suivants pourront être configurés :

From Email : Cette adresse électronique apparaît comme étant celle de l'expéditeur lorsque vous recevez par courrier électronique un fichier journal ou une notification de mise à jour du microprogramme.

Adresse électronique du destinataire : Saisissez l'adresse électronique du destinataire.

(Adresse

électronique :

Saisissez le texte qui doit apparaître dans la ligne de sujet du courrier électronique.

(Sujet du courrier électronique envoyé)

électronique) :

Adresse du serveur : saisissez l'adresse du serveur SMTP pour l'envoi du courrier électronique. Sélectionnez cette option si votre serveur SMTP requiert une authentification.

SMTP:

SMTP Server Port : Saisissez le numéro de port du serveur SMTP utilisé pour l'envoi du courrier électronique.

(Port du serveur)

SMTP):

Activer : Cochez cette option si le serveur SMTP requiert une authentification pour l'envoi du courrier électronique.

L'authentification :

Email settings

Account Name : Saisissez votre compte pour l'envoi du courrier électronique.

(Nom du compte) :

Password (Mot de passe) : Saisissez le mot de passe associé au compte.

passe):

Ressaisissez le mot de passe associé au compte ici.

Confirmer le mot de passe

de salle):

Send Mail Now : Cliquez sur ce bouton pour envoyer un courrier électronique test du routeur et vérifier que les paramètres de messagerie ont été configurés correctement.

électronique

maintenant) :

Email log when full or on schedule (Envoyer le journal par courrier électronique lorsque plein ou selon calendrier)

Normalement, les courriers électroniques sont envoyés à l'heure de début et de fin définies dans le calendrier. Cependant, un redémarrage du réseau pendant la période définie dans le calendrier provoque l'envoi de courriers électroniques supplémentaires.

Les paramètres suivants pourront être configurés :

Sélectionnez cette option si vous voulez que les journaux soient envoyés par courrier électronique dès qu'ils sont pleins.

Émaillogwhenfulloronschedule

On Log Full :

On Schedule:

Planification : Jamais

Detail :

Save Settings

Ne pas enregistrer les paramètres

Selon calendrier : Sélectionnez cette option si vous voulez que les journaux soient envoyés par courrier électronique selon un calendrier.

Calendrier : Si vous avez sélectionné l'option "On Schedule" (Selon calendrier), choisissez l'une des règles de calendrier définies. Si le calendrier souhaité n'apparaît pas dans la liste, allez à l'écran Tools > Schedules (Outils > Calendriers), puis créez un nouveau calendrier.

Détail (Détails) : Entrez une description détaillée ici.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Email settings

Cette section vous permet de gérer les paramètres de configuration du routeur, de le réinitialiser et de restaurer ses paramètres par défaut. La restauration des paramètres par défaut efface tous vos paramètres, y compris toutes les règles que vous avez créées.

Les paramètres suivants pourront être configurés :

Enregistrer les paramètres sur le disque dur local : Utilisez cette option pour enregistrer les actuels du routeur dans un fichier du disque dur de l'ordinateur que vous utilisez. Commencez par cliquer sur le bouton Save (Enregistrer). Une boîte de dialogue apparaît dans laquelle vous pouvez sélectionner un emplacement et un nom de fichier pour les paramètres.

Charger des paramètres depuis le disque dur local : Commencez par utiliser l'option Browse (Parcourir) pour rechercher un fichier de précédemment enregistré. Ensuite, cliquez sur le bouton Restore Configuration From File (Restaurer la configuration à partir d'un fichier) ci-dessous pour transférer ces paramètres vers le routeur.

Restaurer les paramètres par défaut : Cette option rétablit tous les du routeur qui étaient effectifs à sa sortie d'usine. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous souhaitez enregistrer les actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.

Reboot The Device. Cliquez pour réinitialiser le routeur.

(Réinitialiser le

périphérique) :

Clear Language : Si vous avez antérieurement installé un pack linguistique et que vous voulez restaurer les paramètres de langue par défaut de tous les menus de l'interface du routeur, cliquez sur le bouton Clear (Effacer le pack linguistique).

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

La fenêtre Firmware (Microprogramme) permet de mettre à jour le microprogramme du routeur et d'installer des packs linguistiques. Si vous envisagez d'installer un nouveau microprogramme, vérifiez que celui que vous souhaitez utiliser se trouve sur le disque dur local de l'ordinateur. Si vous souhaitez installer un nouveau pack linguistique, vérifiez qu'il est disponible. Veuillez vérifier la disponibilité des mises à jour du microprogramme sur le site d'assistance technique. Vous pouvez y télécharger les mises à jour du microprogramme sur votre disque dur.

La section Firmware Information (Informations relatives a 'afficher le numéro de la Current Firmware Version (Version actuelle du microprogramme) utilisée sur ce périphérique, la Current Firmware Date (Date du microprogramme actuel) de cette même version du microprogramme utilisé sur ce périphérique et un bouton sur lequel cliquer pour vérifier immédiatement en ligne la dernière version du microprogramme.

La section Firmware Upgrade (Mise à jour d e mettre à jour physiquement le microprogramme de ce périphérique, en cliquant sur le bouton Browse (Parcourir) et en naviguant jusqu'au fichier du microprogramme enregistré sur le disque dur local. Après avoir localisé le fichier, cliquez sur le bouton Upload (Télécharger) pour lancer la

Remarque : Certaines mises à jour de microprogramme rétablissent les valeurs par défaut de la configuration du périphérique. Veillez à bien enregistrer la configuration actuelle avant d'effectuer une

La section Language Pack Upgrade (Mise à jour du pack de langues) permet à l'utilisateur de changer le pack de langue du routeur, en cliquant sur le bouton Browse (Parcourir) et en naviguant jusqu'au pack de langue téléchargé sur l'ordinateur. Après avoir navigué jusqu'au fichier de pack de langue, cliquez sur le bouton Upload (Télécharger) pour lancer le téléchargement et la configuration du pack de langue. Vérifiez régulièrement la disponibilité de nouvelles mises et de nouveaux packs de langues.

Firmware update

Remarque : Mettez toujours à jour le microprogramme ou les packs de langues de ce périphérique en utilisant une connexion câblée. Ne mettez jamais à jour en utilisant une connexion sans fil.

DNS dynamique

La fonction DDNS (DNS dynamique) vous permet d'héberger un serveur (Web, FTP, de jeux, etc.) en utilisant un nom de domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d'accès Internet haut débit attribuent des adresses IP dynamiques (changeantes). Si vous utilisez un fournisseur de services DDNS, quiconque peut entrer votre nom de domaine pour se connecter à votre serveur, quelle que soit votre adresse IP.

Les paramètres suivants pourront être configurés :

Enable Dynamic DNS : Le Dynamic Domain Name System (Système de noms de domaine dynamique) permet d'associer un nom de domaine à une adresse IP dynamique. Cochez cette case pour activer le DDNS.

Server Address : Sélectionnez votre fournisseur DDNS dans le menu déroulant.

Nom d'hôte : Saisissez le nom d'hôte que vous avez enregistré auprès de votre fournisseur de service DDNS.

Nom d'utilisateur : Saisissez le nom d'utilisateu ompte DDNS.

Mot de passe ou clé : Saisissez le mot de passe compte DDNS.

Vérifiez le mot de passe ou resaisissez le mot de passe de compte DDNS.

Expiration du début : Saisissez ici la valeur d'expiration du début utilisée pour le compte DDNS.

État : Affiche l'état de la connexion DDNS ici.

Dynamic DNS settings

Les paramètres suivants pourront être configurés :

Activer : Cochez cette option pour activer la fonction DNS dynamique pour les hôtes IPv6.

Adresse IPv6 : Saisissez l'adresse IPv6 utilisée ici. L'utilisateur peut également sélectionner le Computer Name (Nom de l'ordinateur) dans la liste déroulante et cliquer sur le bouton << pour l'ajouter dans le champ Adresse IPv6.

Nom d'hôte : Saisissez ici le nom d'hôte IPv6 utilisé pour le compte DDNS.

Cliquez sur le bouton Save (Enregistrer) pour ajouter l'hôte IPv6 à la IPv6 Dynamic DNS List (Liste d'hôtes IPv6 DNS dynamiques). Cliquez sur le bouton Clear (Effacer) pour effacer les informations saisies dans les champs.

Dynamic DNS

Dans la section IPv6 Dynamic DNS List (liste d'hôtes IPv6 DNS dynamiques), une liste d'hôtes IPv6 sera affichée. Cochez la case Enable (Activer) pour activer l'hôte. Pour modifier une entrée spécifique, cliquez sur l'icône. Pour supprimer une entrée spécifique, cliquez sur l'icône.

Cliquez sur le bouton Save Settings (E accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignor

Contrôle du système

Cet outil de diagnostic utile peut servir à contrôler si un ordinateur est connecté à Internet. Il envoie des paquets de ping et écoute les réponses de l'hôte concerné.

La section Ping Test (Test de ping) permet à l'utilisateur de tester la connectivité Internet en saisissant un nom d'hôte ou l'adresse IP vers lequel/laquelle vous v

La section IPv6 Ping Test (Test de ping IPv6) permet à l'utilisateur de tester la connectivité Internet en saisissant un nom d'hôte ou l'adresse IPv6 vers lequel/laquelle vous v

La section "Ping Result" (Résultat du ping) permet d'afficher les résultats de la tentative de ping.

Ping test

Vous pouvez créer des calendriers en vue de les utiliser conjointement avec les règles d'exécution. Par exemple, si vous voulez restreindre l'accès au Web de lundi à vendredi de 15h00 à 20h00, vous pouvez créer un calendrier en sélectionnant Lun, Mar, Mer, Jeu et Ven, puis en entrant 15h00 comme heure de début et 20h00 comme heure de fin.

Les paramètres suivants pourront être configurés :

Name (Nom) : Saisissez ici le nom personnalisé de la nouvelle règle du calendrier. Ce nom permet l'identification de la règle.

Days(s) (Jour(s)) : Pour utiliser cette règle tous les jours de la semaine, sélectionnez l'option All Week (Toute la semaine). Pour utiliser cette règle uniquement certains jours, sélectionnez l'option Select Day(s) (Sélectionner jour(s)) et cochez les jours où vous souhaitez utiliser cette règle.

All Day - 24 h : Cochez cette option pour activer cette règle 24 h sur 24 (Toute la journée) et non pas uniquement pendant une certaine partie de la journée.

Format horaire : Sélectionnez le format horaire à utiliser ici.

Heure de début électionnée, l'utilisateur peut saisir ici l'heure de début.

Heure de fin électionnée, l'utilisateur peut saisir ici l'heure de fin.

Cliquez sur le bouton Add (Ajouter) pour ajouter cette nouvelle règle à la liste des règles du calendrier.

Cliquez sur le bouton Cancel (Annuler) pour annuler l'ajout de la nouvelle règle.

La section Schedule Rules List (Liste des règles du calendrier) permet à l'utilisateur d'afficher les règles du calendrier qu'il a créées. Pour modifier une règle existante, cliquez sur l'icône de l'entrée en question. Pour supprimer une règle existante, cliquez sur l'icône de l'entrée en question.

Catégorie Status (État)

Cette catégorie permet à l'utilisateur d'afficher les informations relatives à la configuration et aux fonctionnalités de ce périphérique. Elle affiche les configurations WAN, LAN et sans fil, les journaux système, du pare-feu et du routeur et bien d'autres informations.

Informations sur le périphérique

Ct t t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

La section General (Généralités) permet d'afficher l 'heure et le microprogramme.

La section WAN (Réseau étendu) permet d'afficher d a connexion Internet.

La section LAN (Réseau local) permet d'afficher des informations concernant la configuration du réseau local.

MAC Address : f0:7d:68:82:87:80

IP Address : 192.168.0.1

Subnet Mask : 255.255.255.0

DHCP Server : Enabled

La section Wireless LAN (Réseau local sans fil) permet d'afficher des informations concernant la configuration du réseau local sans fil.

Wireless LAN

Wireless Radio : Activé

MAC Address : f0:7d:68:82:87:80

Mode 802.11 : Mixte 802.11n, 802.11g et 802.11b

La section LAN Computers (Ordinateurs du réseau local des nœuds connectés activement.

La section IGMP Multicast Memberships (Adhésions de multidiffusion IGMP 'adresses de groupes de multidiffusion.

MAC Address

IP Address

Name(if any)

00:23:7d:bc:2e:18

192.168.0.66

Le routeur journalise (enregistre) automatiquement les événements dignes d'intérêt dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des anciens événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Journaux vous permet d'afficher les journaux du routeur. Vous pouvez définir les types d'événements que vous souhaitez voir et le niveau des événements à afficher. Ce routeur dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog.

La section Save Log File (Enregistrer le fichier journal) vous permet de cliquer sur le bouton Save (Enregistrer) pour enregistrer les entrées du journal du routeur dans un fichier journal sur votre ordinateur.

Les paramètres suivants pourront être configurés :

Log Type (Type de journal) : Utilisez les boutons radio pour sélectionner les types de messages que vous v Vous pouvez sélectionner les messages de type Firewall & Security (Pare-feu et sécurité), System (Système) et Router Status (État du routeur).

Log Level (Niveau du journal) : Il existe trois niveaux d'importance des messages : Crucial, Avertissement et Informations. Sélectionnez les niveaux que vous v

Les paramètres suivants pourront être configurés :

First - Last Page : remière ou la dernière page des journaux du routeur.

Previous - Next : age précédente ou suivante des journaux du routeur. Effacer : effacer la totalité du contenu du journal.

Lien vers le journal de messagerie ouvrir l'écran Paramètres de messagerie (Email Settings) afin que vous puissiez modifier la configuration de la messagerie et envoyer les journaux.

L'écran ci-dessous affiche les Traffic trafic). Vous pouvez y voir le nombre de paquets passant par le routeur sur les ports WAN et LAN et sur la bande sans fil 802.11n/g (2,4 GHz). Le compteur de trafic se réinitialise si le périphérique est redémarré.

La section LAN réseau local) permet à l'utilisateur d'afficher les statistiques du trafic survenu sur l'interface du réseau local. Les informations affichées comprennent les paquets envoyés et reçus, les paquets rejet

La section WAN Statistics (Statistiques du réseau étendu ic survenu sur l'interface du réseau étendu. Les informations affichées comprennent les paquets envoyés et reçus, les paquets rejet

La section Wireless Statistics (Statistiques du réseau sans fil) permet à l'utilisateur d'afficher les statistiques du trafic survenu sur l'interface du réseau sans fil. Les informations affichées comprennent les paquets envoyés et reçus, les paquets rejet

Cliquez sur le bouton Refresh Statistics (Actu rafraîchir la page d'affichage.

Cliquez sur le bouton Reset Statistics (Réiniti supprimer toutes les informations statistiques de tous les champs affichés.

La page Internet Sessions (Sessions Internet) affiche des informations détaillées sur via le routeur. Une session Internet est une conversation entre un programme ou une application sur un ordinateur du côté du réseau local et un programme ou une application sur un ordinateur du côté du réseau étendu.

Dans cette section, toutes seront affichées.

Internet sessions

Le tableau de clients sans fil affiche une uellement connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.

La section Number of Wireless Clients - 2.4GHz Band (Nombre de clients sans fil - bande de 2,4 GHz) permet d'afficher la liste des clients sans fil actifs dans la bande de 2,4 GHz.

La page IPv6 affiche un résumé des paramètres IPv6 du routeur et répertorie les adresses IPv6 ainsi que les noms d'hôte de tous les clients IPv6.

La section IPv6 Connection Information (Informations sur la connexion IPv6) permet d'afficher plus d'informations sur la connexion IPv6, comme le type de connexion, l'adresse de passerelle, l'adresse lien-local, les serveurs DNS, et plus encore.

La section LAN IPv6 Computers (Ordinateurs IPv6 du réseau local) permet d'afficher une liste des ordinateurs IPv6 du réseau local actuellement connectés.

IPv6 Network Information

Cette page affiche les données de l'acheminement IPv6 de votre routeur.

IPv6 routing

Table de routage IPv6

Catégorie Support (Assistance)

Cette section permet à l'utilisateur d'accéder à un portail d'informations concernant chacune des pages présentes sur ce périphérique, sans exception. Ces informations permettent d'accéder à la description de base des paramètres et des utilisations de ces pages.

Bases de la technologie sans fil

Les produits sans fil reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil vous permet d'accéder en toute sécurité aux données dont vous avez besoin, quand et où vous le souhaitez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaité de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.

Définition de « sans fil

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Principe de la technologie sans fil

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accès au réseau. Vous devez être dans la couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'Accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d'accès intérieur (tel que celui illustré) permet de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du r fonctionnent sur une portée pouvant atteindre 9 mètres. La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si répandue que presque tout le monde l'utilise, à domicile comme au bureau. C'est pourquoi nous pouvons vous proposer une solution sans fil adaptée à vos besoins.

Position initiale

• Offre un accès haut débit à toutes les personnes du domicile.
• Navigation sur le Web, accès au courrier électronique, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

Maîtrisez tout à domicile, comme vous le feriez au bureau. Accès distant au réseau de votre bureau depuis votre domicile. Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs. Inutile de dédier de l'espace au bureau.

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil ».

En utilisant un adaptateur Cardbus sans fil avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, tels que : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configuration et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer l dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée.

Éliminez les interférences

Placez les appareils ménagers (par exemple téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

Infrastructure : tous les clients sans fil se connectent à Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par exemple deux adaptateurs Cardbus réseau sans fil ou plus).

Un réseau d'infrastructure comporte Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par exemple des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Sécurité du réseau sans fil

Cette section présente les différents niveaux de sécurité que vous pouvez utiliser pour protéger vos données des intrus. Le routeur dispose d'options de sécurité sans fil comme WPA/WPA2 PSK/EAP.

Définition du WPA

Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les deux principales améliorations par rapport au WEP :

Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP. - Authentification des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentification extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur, relativement simple à falsifier et à voler. L'EAP repose sur un système de chiffrement à clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de passe ou une clé pour authentifier vos connexions sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d'accès sans fil.

Le WPA/WPA2 comprend l'authentification des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement à clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur réseau ou sans fil, vous devez définir les paramètres TCP/IP par défaut pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Démarrer > Exécuter. Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (Les utilisateurs de Windows® 7/Vista® saisissent cmd dans le champ Rechercher). À l'invite, saisissez ipconfig, puis appuyez sur Entrée.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifiez l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procéder comme suit :

Étape 1

• Windows® 7 - Cliquez sur Dé Réseau et partage > Modifier les paramètres de la carte.
• Windows Vista® - Cliquez sur réseau et partage > Gérer les connexions réseau.
• Windows® XP : cliquez sur Dé Connexions réseau.
• Windows® 2000 : sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés.

Étape 2

Cliquez avec le bouton droit de la souris sur Connexion au réseau local, qui représente votre adaptateur réseau, puis sélectionnez Propriétés.

Étape 3

Sélectionnez Protocole Internet (TCP/IP), puis cliquez sur Propriétés.

Étape 4

Cliquez sur "Use the following IP address" (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple :

Si u routeur est 192.168.0.1, votre adresse IP doit être 192.168.0.X (X étant un nombre compris entre 2 et 99). Vérifiez que le nombre choisi n'est pas utilisé sur le réseau.

Définissez la même passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1). Définissez le même serveur DNS principal (Primary DNS) que celui de l'adresse IP du réseau local de votre routeur.

routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Double-cliquez sur OK pour enregistrer vos paramètres.

Sous Windows 7

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).

1. L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section "Bases de la mise en réseau" de ce manuel pour de plus amples informations.

1. La fenêtre suivante apparaît pendant que l'ordinateur tente de se connecter au routeur.

1. Saisissez la même clé de sécurité ou phrase de passe que celle du routeur, puis cliquez sur Connecter. Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur.

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité sont corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

Utiliser Windows 7 et la fonction WPS

La fonction WPS du réseau peut être configurée à l'aide de Windows 7. Procédez comme suit pour utiliser Windows 7 afin de configurer la fonction WPS :

1. Cliquez sur le bouton Démarrer, puis sélectionnez Ordinateur dans le menu Démarrer.
2. Cliquez sur l'option Réseau.
3. Double-cliquez sur le routeur.

1. Saisissez le numéro PIN WPS et cliquez sur Suivant.

1. Saisissez un nom pour identifier le réseau.
2. Pour configurer les paramètres avancés, cliquez sur l'icone flèche descendante.

Cliquez sur Suivant pour continuer.

1. La fenêtre suivante s'ouvre lorsque le routeur est en cours de configuration.

Attendez la fin de la configuration.

1. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur.

Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau.

1. Cliquez sur Fermer pour terminer la configuration WPS.

Sous Windows Vista

Les utilisateurs de Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

Si l'infobulle « Réseaux sans fil détectés » s'affiche, cliquez au centre de celle-ci pour accéder à l'utilitaire, ou cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil dans la zone de notification (coin inférieur droit, à côté de l'heure).

Sélectionnez "Connect to a network" (Connexion à un réseau).

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.

Cliquez sur votre réseau sans fil (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section "Bases de la mise en réseau" de ce manuel pour de plus amples informations.

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Ouvrez l'utilitaire sans fil de Windows Vista en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez "Connect to a network" (Connexion à un réseau).
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecte xion).
3. Saisissez la même clé de sécurité ou phrase de passe que celle du routeu er).

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité sont corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

Sous Windows XP

Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « Visite des lieux » similaire à l'utilitaire de Windows XP, comme indiqué ci-dessous.

Si l'infobulle **Réseaux sans fil détectés** s'affiche, cliquez au centre de celle-ci pour accéder à l'utilitaire. Vous pouvez également cliquer avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil dans la zone de notification (coin inférieur droit, à côté de l'heure), puis sélectionner **View Available Wireless Networks (Afficher )**.

L'utilitaire affiche tous dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connecter).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section "Bases de la mise en réseau" de ce manuel pour de plus amples informations.

Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WPA utilisée.

1. Ouvrez l'utilitaire sans fil de Windows XP en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).
3. La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparaît. Saisissez la phrase de passe WPA-PSK, puis cliquez sur Connexion.

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres WPA-PSK sont corrects. La phrase de passe WPA-PSK doit être strictement identique à celle du routeur sans fil.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du routeur. Lisez les descriptions suivantes si vous avez des problèmes. Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?

Lorsque vous saisissez l'adresse IP du routeur (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web et n'avez pas besoin d'être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.

Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommandons les versions suivantes :

Microsoft Internet Explorer 6.0 et versions supérieures - Mozilla Firefox 3.0 ou version ultérieure - Google™ Chrome 2.0 ou version ultérieure - Apple Safari 3.0 ou version ultérieure.

Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est éteint, le voyant l'est peut-être également.

Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

Configurez vos paramètres Internet

Allez dans Démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icône Options Internet. Sous l'onglet Sécurité, cliquez sur le bouton Rétablir toutes les zones au niveau par défaut. Cliquez sur l'onglet Connexions, puis cochez "Ne jamais établir de connexion" dans les options de numérotation. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK. Dans l'onglet Avancé, cliquez sur le bouton Rétablir les paramètres avancés. Cliquez trois fois sur OK. Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.

Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.

Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

Que dois-je faire si j'ai oublié mon mot de passe ?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) sur le panneau inférieur de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d'utilisateur est admin ; laissez la case du mot de passe vide.

Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et recevoir des courriers électroniques lorsque je me connecte via mon routeur ?

Si vous avez des difficultés à envoyer ou recevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Pour trouver la taille de MTU approprié de la cible à laquelle vous tentez d'accéder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur Démarrer, puis sur Exécuter. Les utilisateurs de Windows® 95, 98 et Me saisissent `commande` (les utilisateurs de Windows® NT, 2000 et XP saisissent `cmd`), puis appuient sur Entrée (ou OK). Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante : `ping [url] [-f] [-l] [valeur MTU]`.

Exemple : ping yahoo.com -f -l 1472

Après avoir trouvé votre MTU, vous pouvez maintenant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la taille de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passe (vierge par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique.
• Cliquez sur Configurer, puis sur Configuration manuelle. Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.

Normes

• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.3
• IEEE 802.3u

Sécurité

WPA-Personal, WPS (PBC/PIN), WPA2-Personnel, WPA-Entreprise, WPA2-Entreprise

Débits du signal sans fil

• 300 Mbits/s - 12 Mbits/s
• 108 Mbits/s
• 11 Mbits/s
• 54 Mbits/s - 9 Mbits/s
• 48 Mbits/s - 6 Mbits/s
• 36 Mbits/s - 5,5 Mbits/s
• 24 Mbits/s - 2 Mbits/s
• 18 Mbits/s - 1 Mbit/s

MSC (0-15)

• 130 Mo/s (270) - 117 Mbits/s (243)
• 104 Mbits/s (216) - 78 Mbits/s (162)
• 66 Mbits/s (135) - 58,5 Mbits/s (121,5)
• 52 Mbits/s (108) - 39 Mbits/s (81)
• 26 Mbits/s (54) - 19 Mbits/s (40,5)
• 12 Mbits/s (27) - 6 Mbits/s (13,5)

Plage de fréquences

• 2,4 GHz à 2,483 GHz

Puissance de sortie maximale en transmission

• 20 dBm ± 2 dB à 11, 5, 5, 2 et 1 Mbit/s à la température ambiante de 25 °C.

Voyants

• Alimentation
• Internet
• WPS
• Réseau local sans fil

Température de fonctionnement

• 0^ C à 55^ C

Sécurité et Émissions

FCC - CE

Dimensions

L = 9,65 cm · W = 11,68 cm · H = 18,80 cm

Garantie

-2an
