MODE D'EMPLOI DIR-505 D-LINK

Manuel d'utilisation

Compagnon mobile tout-en-un

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.0	24 avril 2012	• Version initiale

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Préface

Révisions du manuel

Marques commerciales

Contenu de la boîte 1

Configuration système requise 2

1. Caractéristiques 4

Description du matériel 5

Avant/Haut 5

Bottom 6

Modes de fonctionnement 7

Mode routeur 8

Mode point d'accès 9

Mode Répéteur 10

Mode Point d'accès Wi-Fi 11

Éléments à prendre en compte avant d'installer le réseau sans fil 12

Configuration de votre DIR-505 13

Assistant de première configuration (mode Routeur/PA) 15

Configuration Web 18

Configuration de l'application QRS Mobile (iOS)............19

Application SharePort Mobile (iOS, Android)............22

Mode routeur 25

Configurer 26

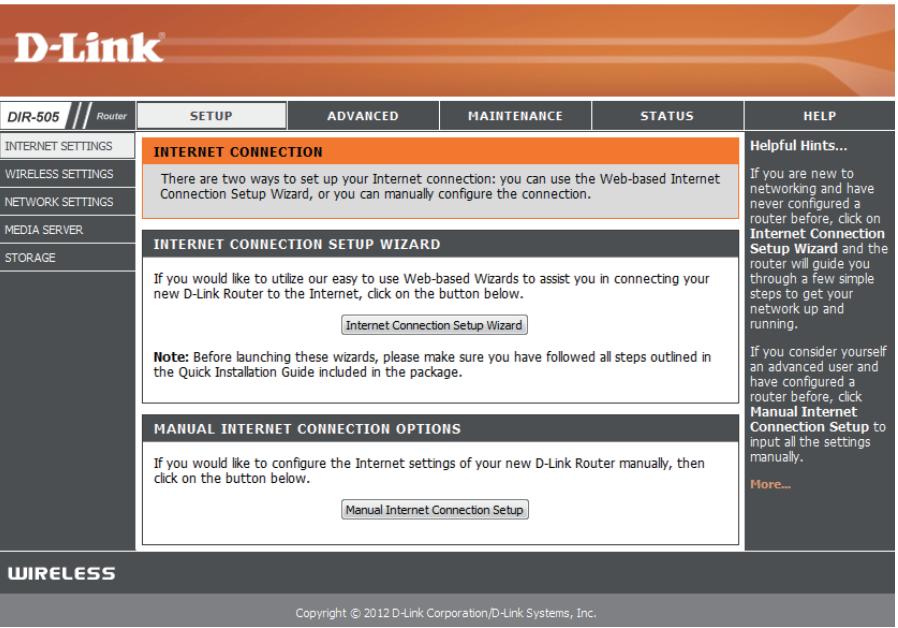

Paramètres Internet 26

Assistant de configuration de connexion

Internet 27

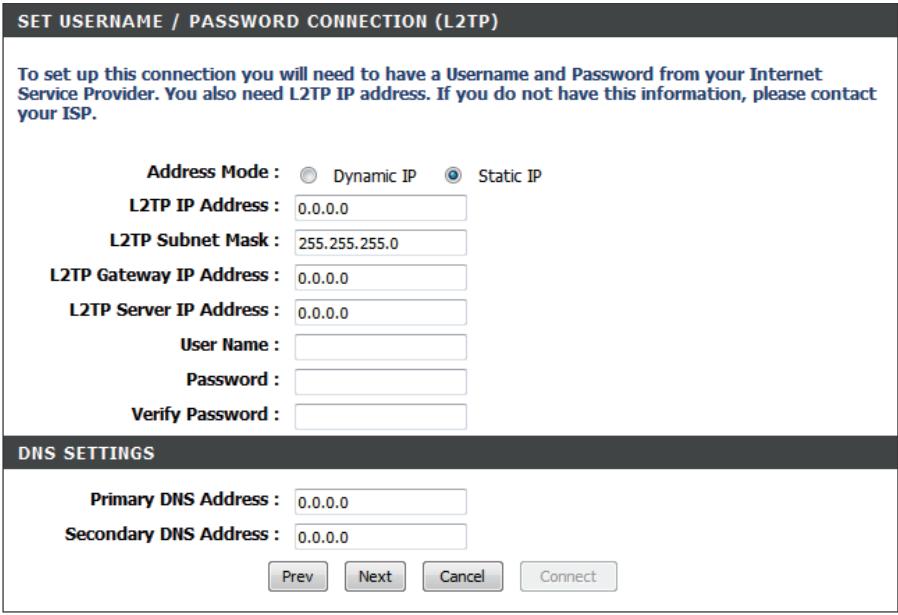

Configuration manuelle de la connexion

Internet 31

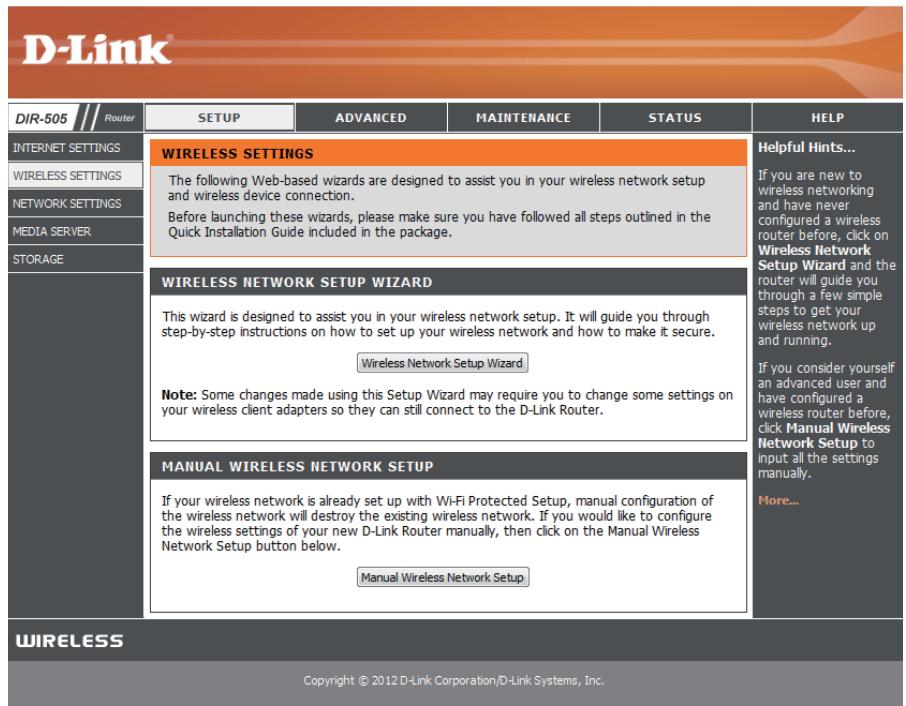

Paramètres sans fil 39

Assistant de configuration du réseau sans fil...40

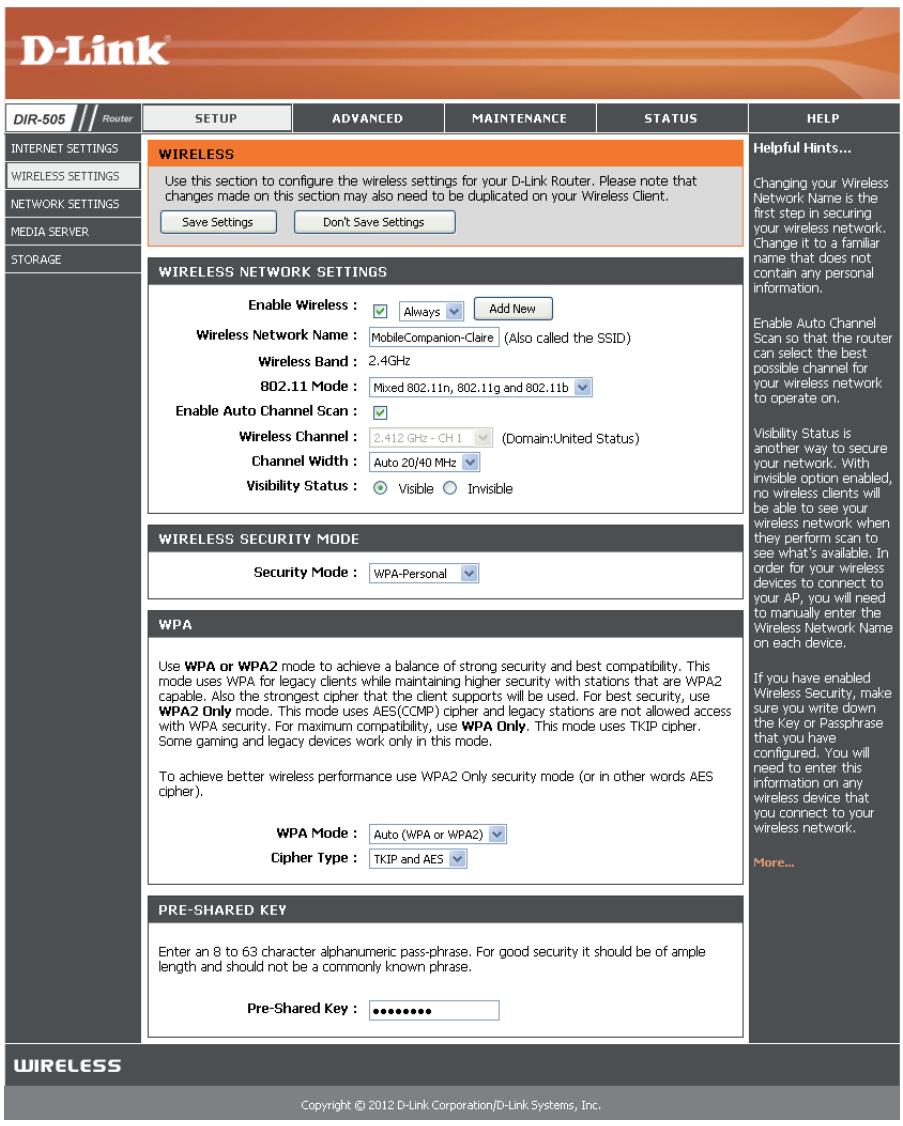

Configuration manuelle du réseau sans fil 42

Paramètres réseau 46

Media Server (Serveur multimédia) 49

Stockage 50

Avancé 52

Serveur virtuel 52

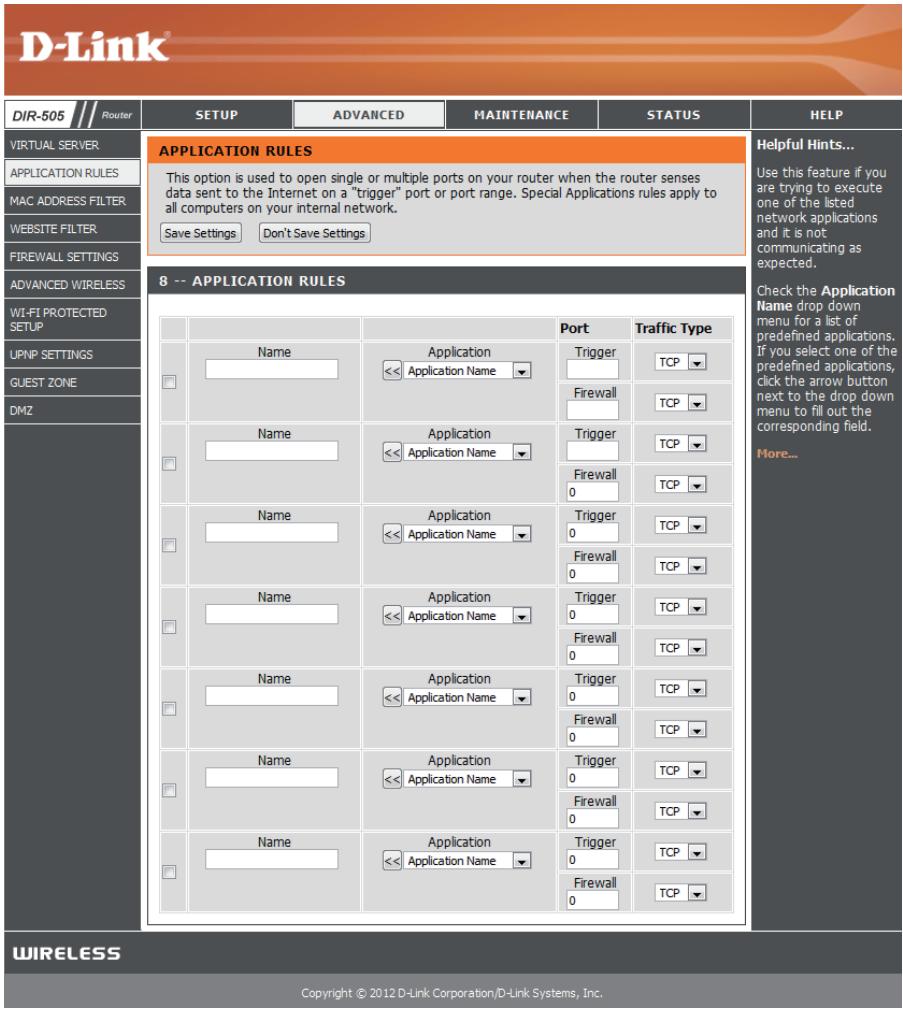

Règles d'application 53

Filtre d'adresse MAC 54

Filtres Web 55

Paramètres du pare-feu 56

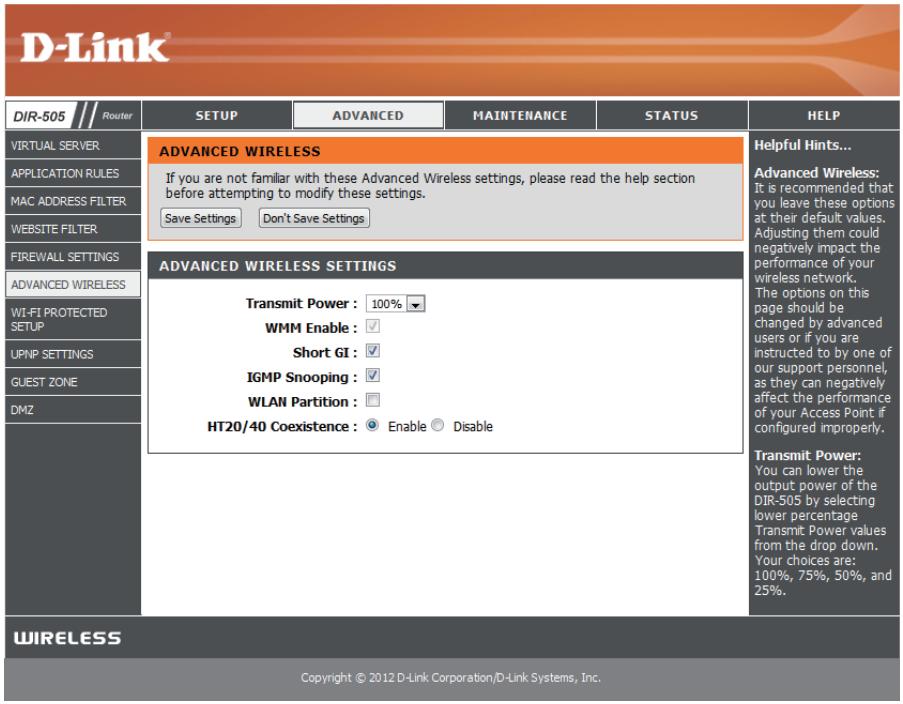

Paramètres sans fil avancés 57

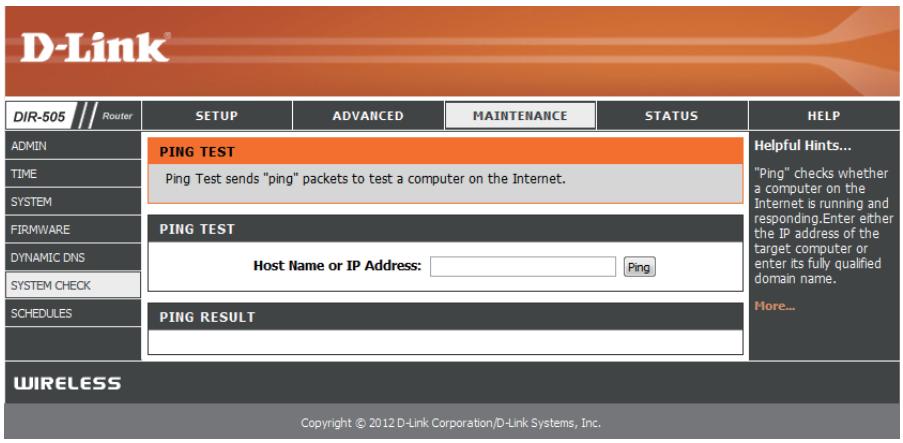

DNS dynamique 66 Contrôle du système. 67 Tâches planifiées 68

État. 69

Informations sur le périhérique 69 Journaux 70 Statistiques 71 Sessions Internet 72 Réseau sans fil 73

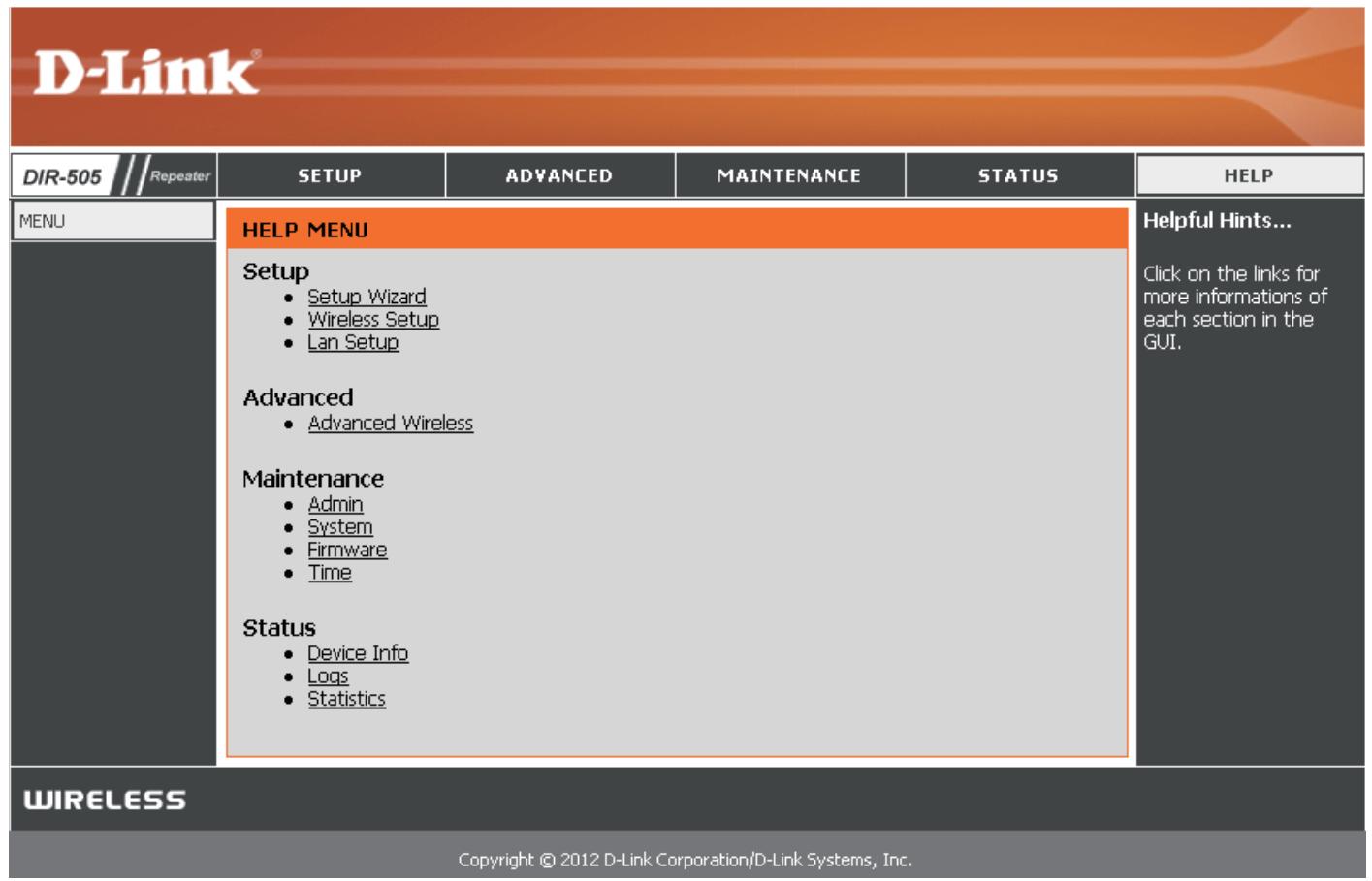

Aide 74

Mode point d'accès 75

Configurer 76

Assistant de configuration 76 Configuration sans fil 77 Configuration du réseau local. 81

Avancé 82

Filtre d'adresse MAC 82 Paramètres sans fil avancés 83 WPS (Wi-Fi Protected Setup).....84 Limites appliquées à l'utilisateur. 85

Maintenance 86

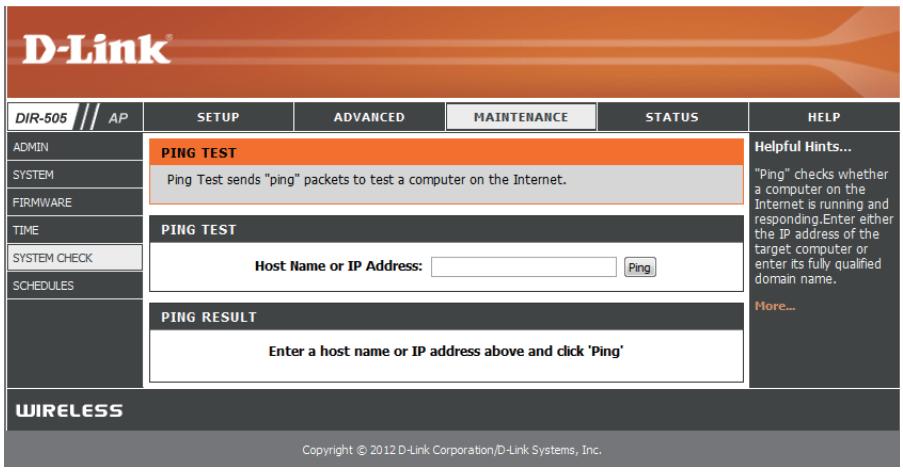

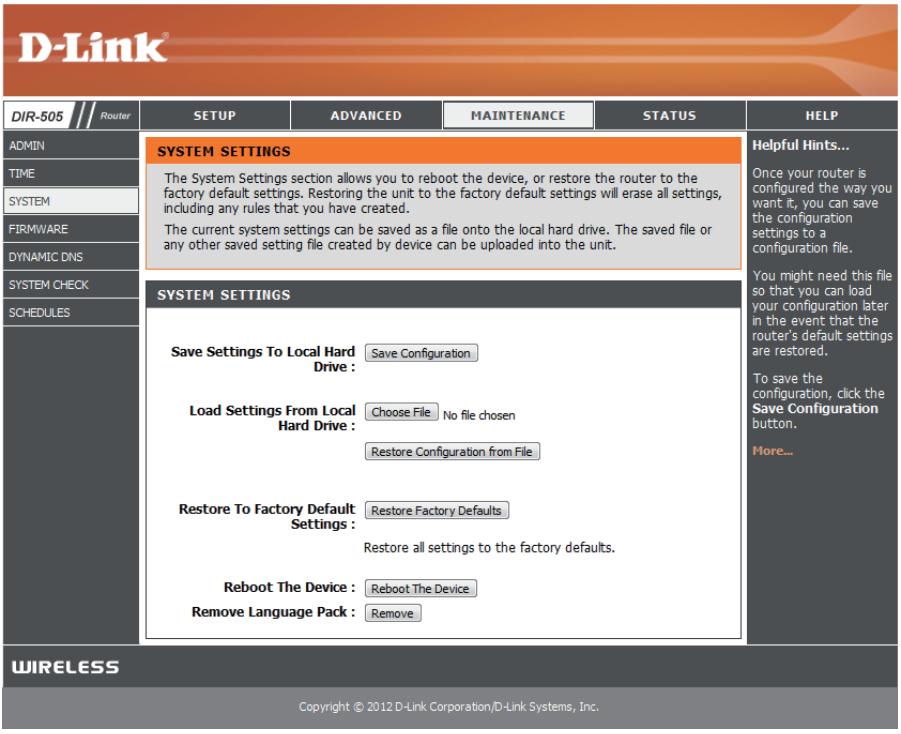

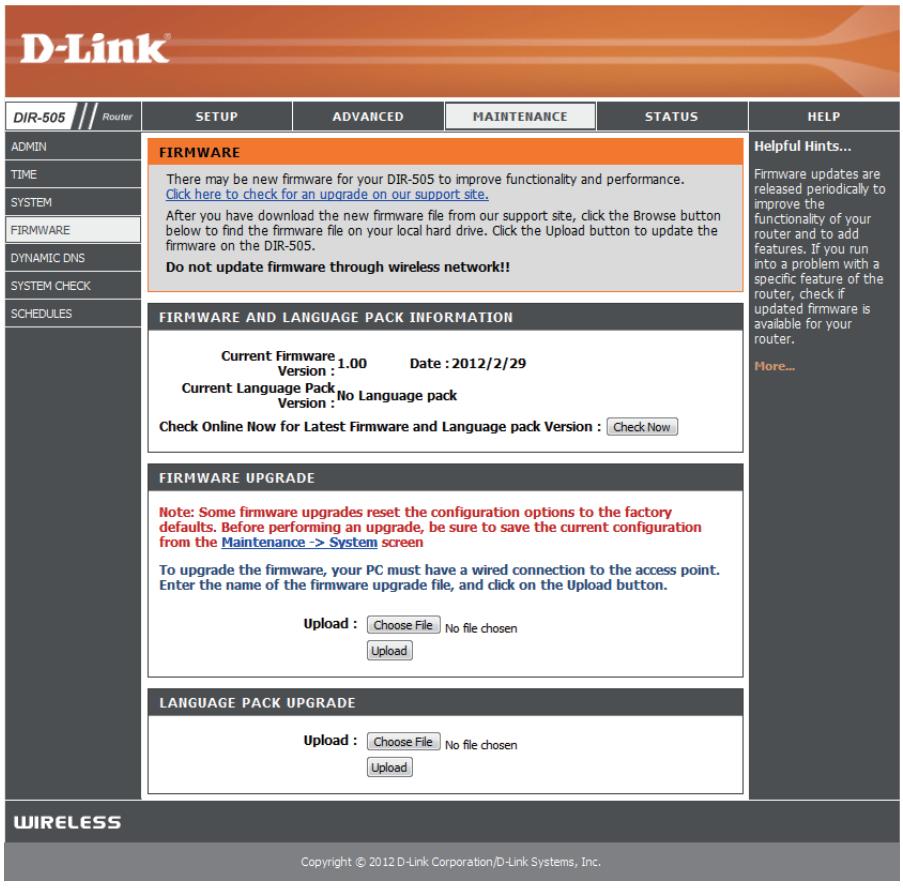

Administrateur. 86 Système 87 Microprogramme 88 Heure. 89 Contrôle du système. 90 Tâches planifiées 91

Etat. 92

Informations sur le périphérique 92 Journaux 93 Statistiques 94 Réseau sans fil 95

Aide 96

Mode répéteur 97

Configurer 97

Assistant de configuration 98 Configuration sans fil 100 Configuration du réseau local. 102

Avancé 104

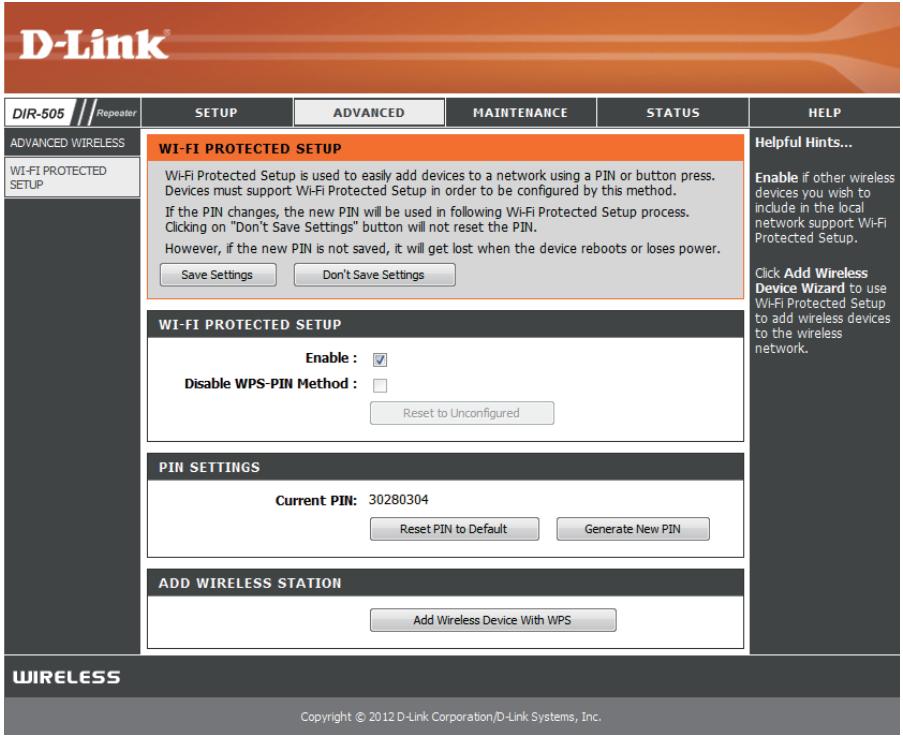

Paramètres sans fil avancés 104 Configuration sécurisée du Wi-Fi 105

Maintenance 106

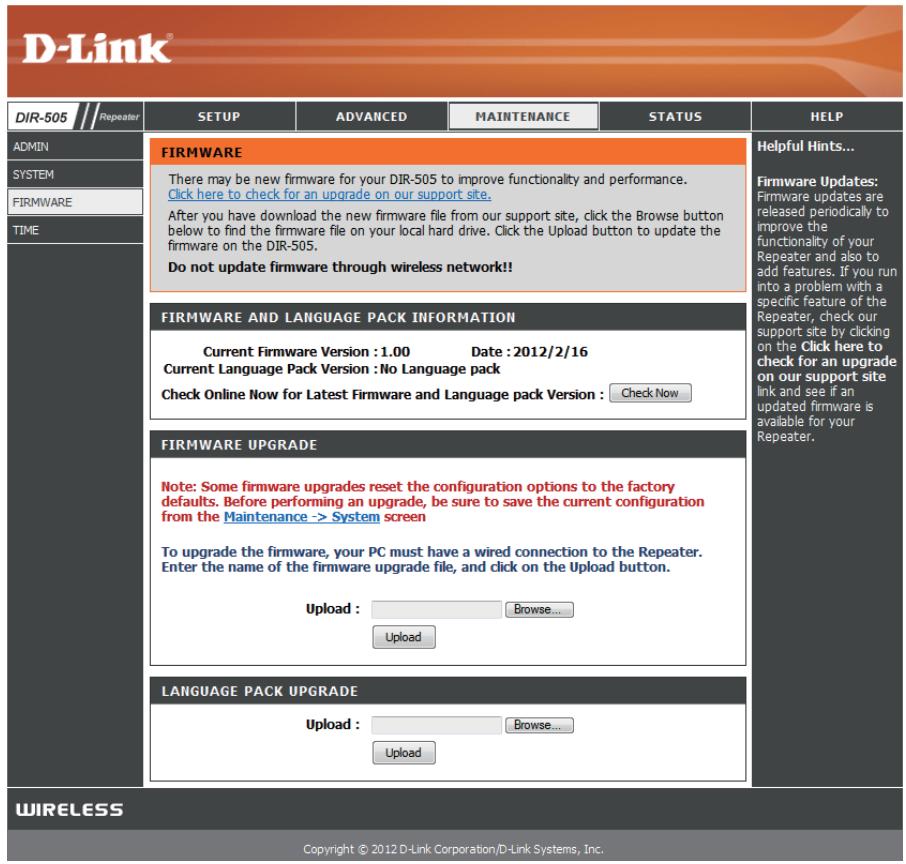

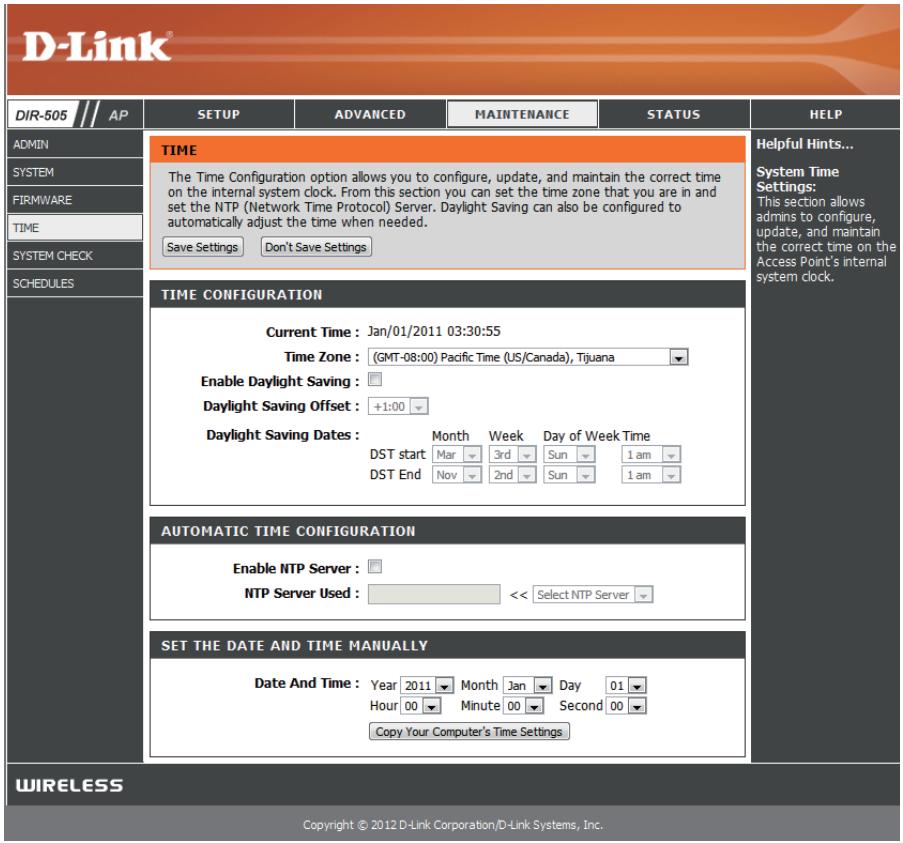

Administrateur 106 Système 107 Microprogramme 108 Heure. 109

État 110

Informations sur le périhérique 110 Journaux 111 Statistiques 112

Aide 113

Mode point d'accès wi-fi 114

Configurer 114

Assistant de configuration rapide 114 Configuration de la borne Wi-Fi 116

Configuration du réseau local sans fil 118

Configuration du réseau local 120

Media Server (Serveur multimédia) 121

Stockage 122

Avancé 124

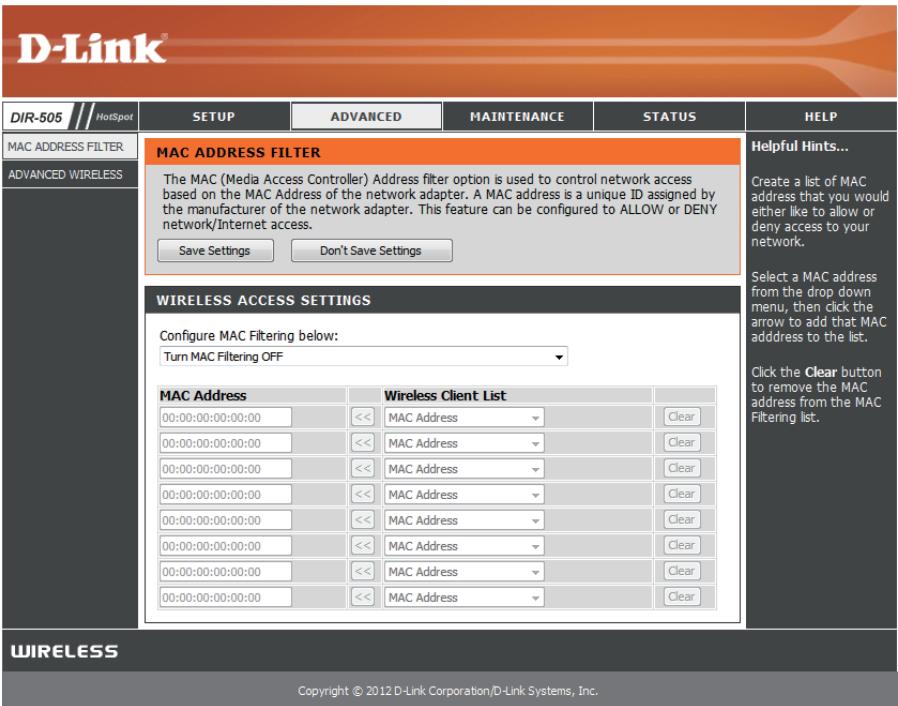

Filtre d'adresse MAC 124

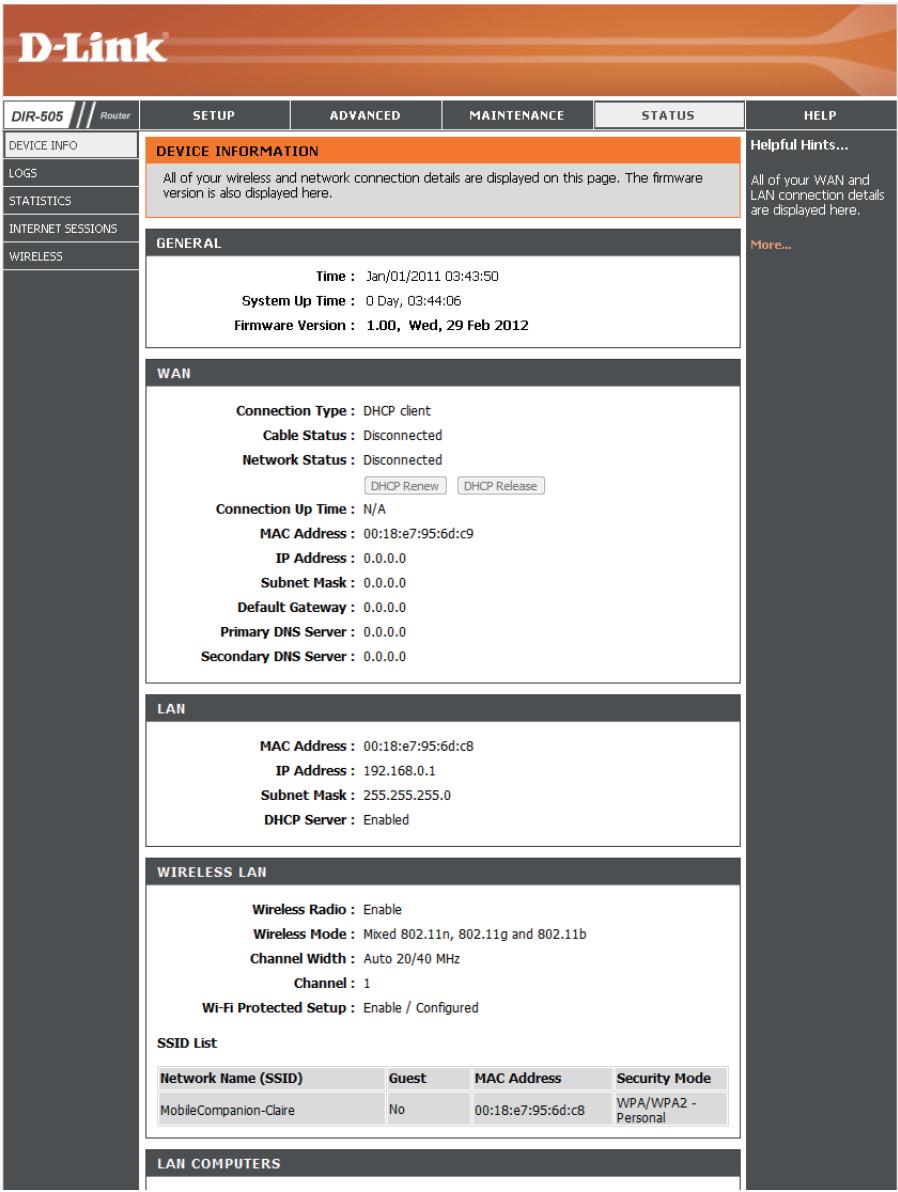

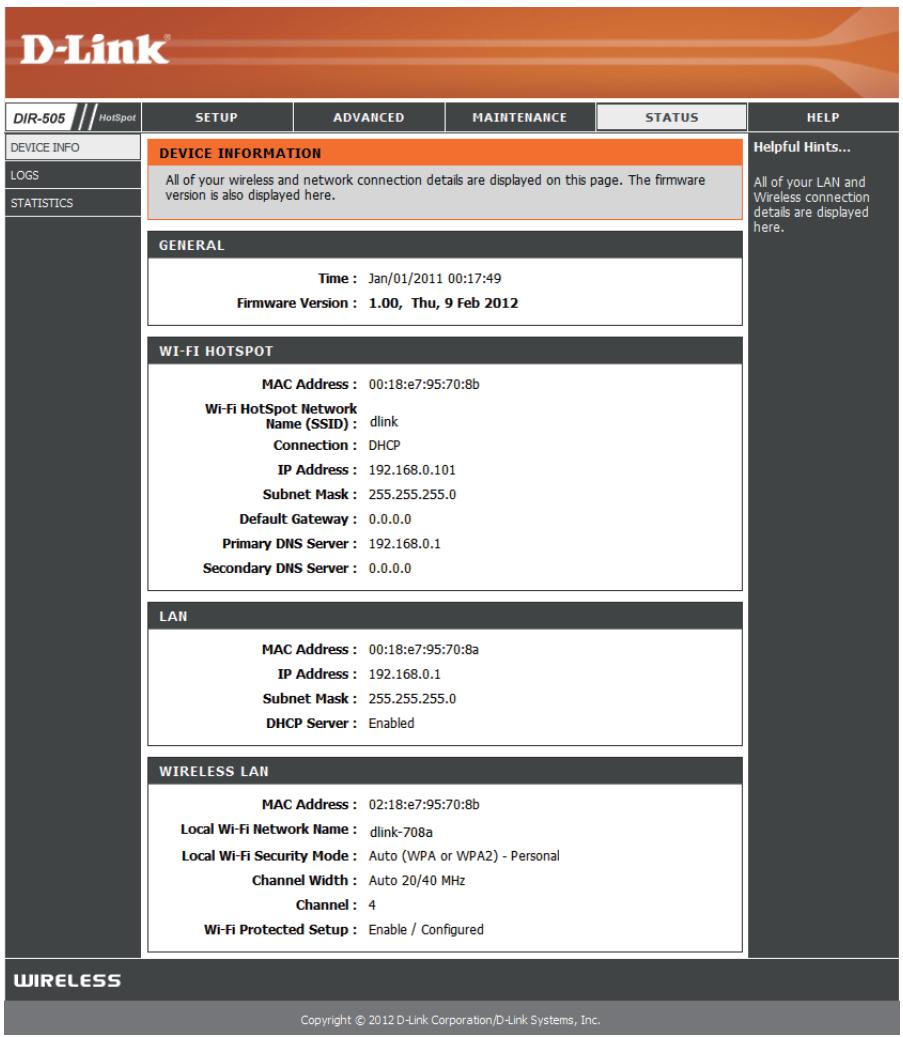

Informations sur le périphérique 130

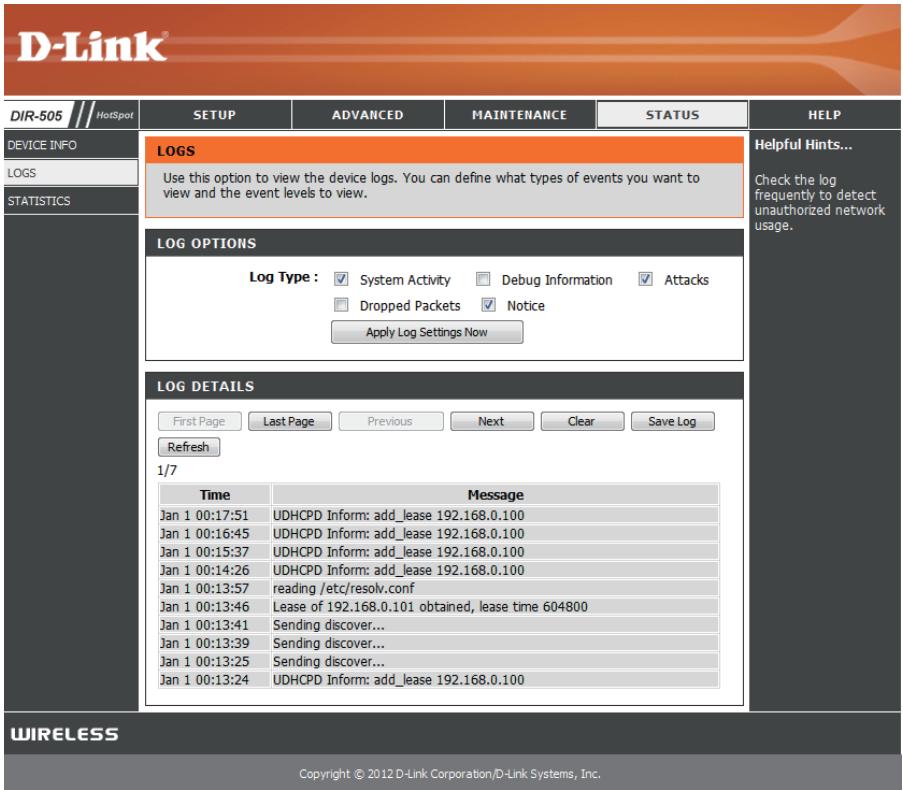

Journaux 131

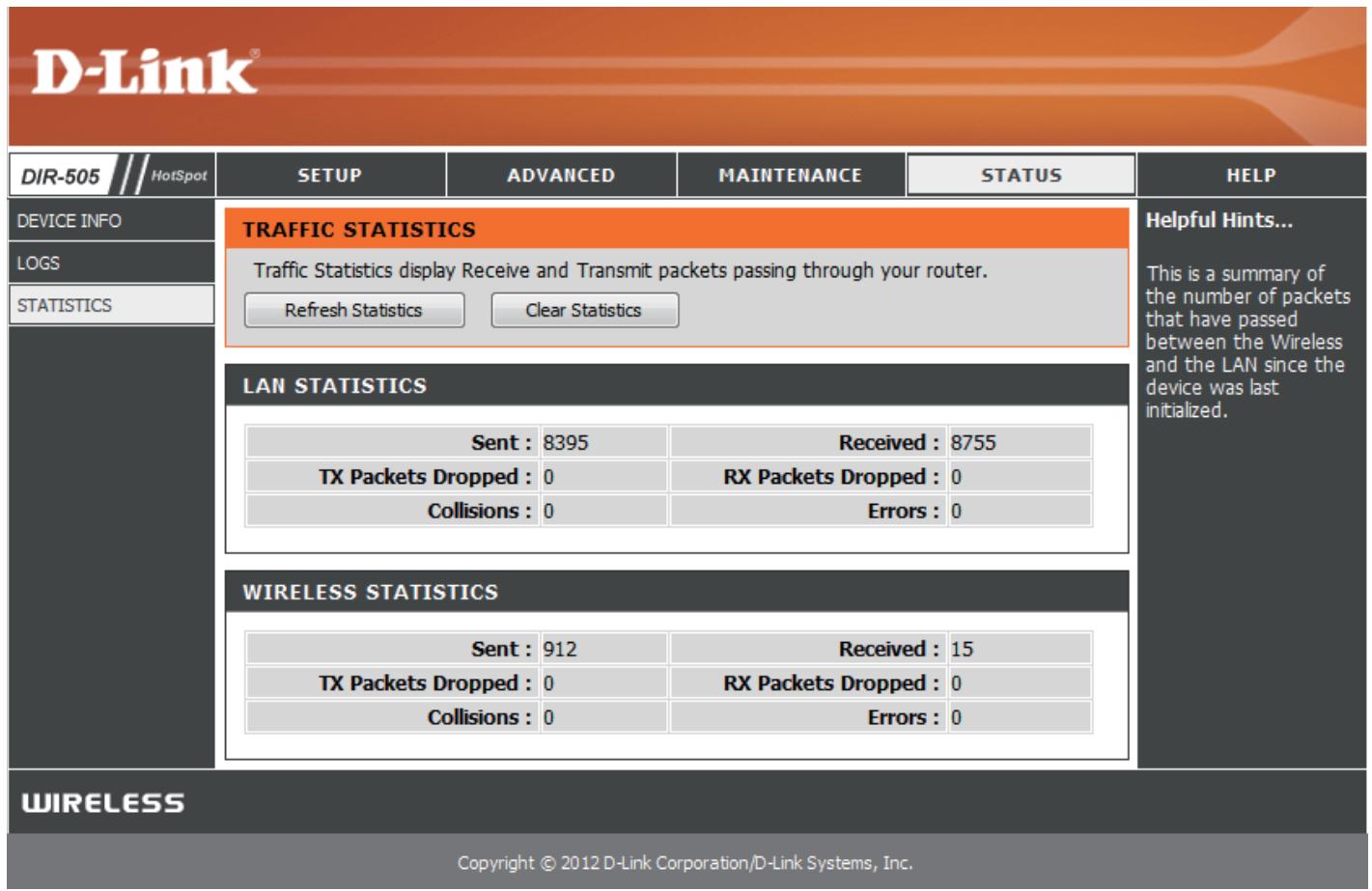

Statistiques 132

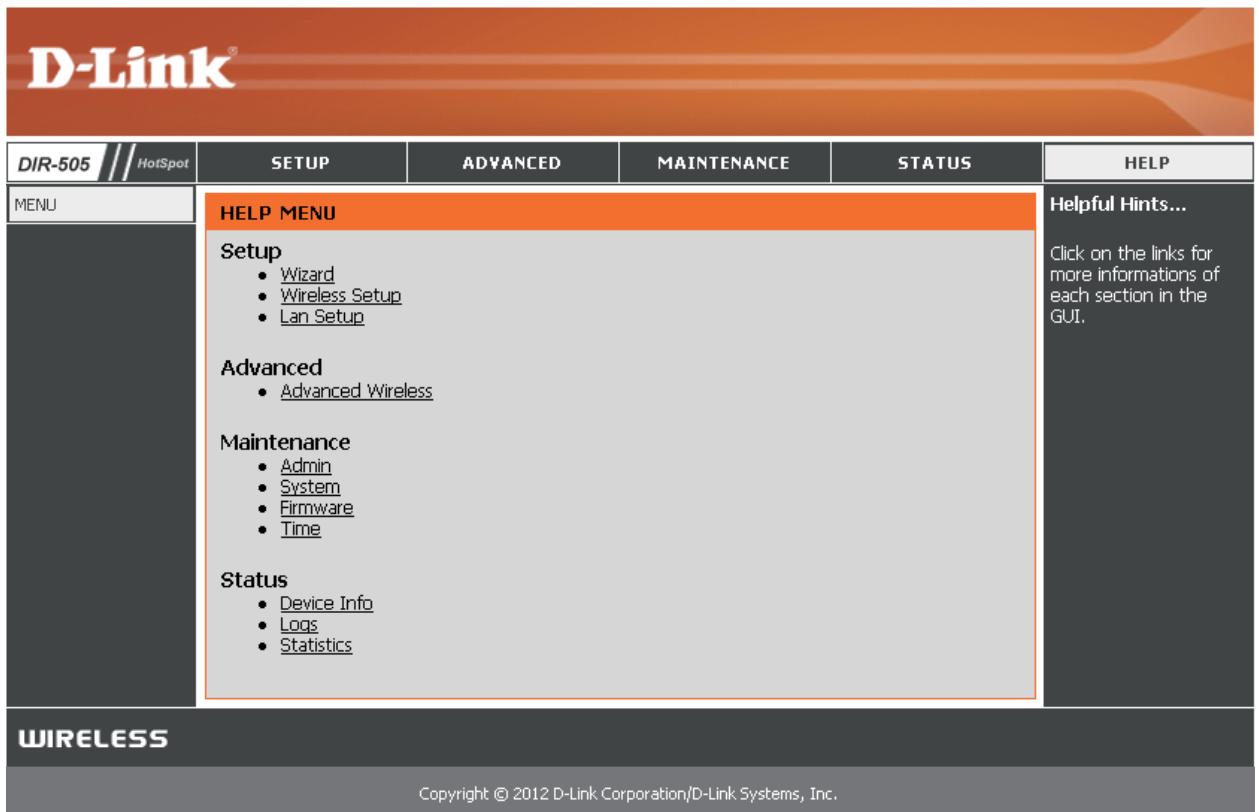

Aide 133

Connexion d'un client sans fil 134

Bouton WPS 134

Windows® 7. 135

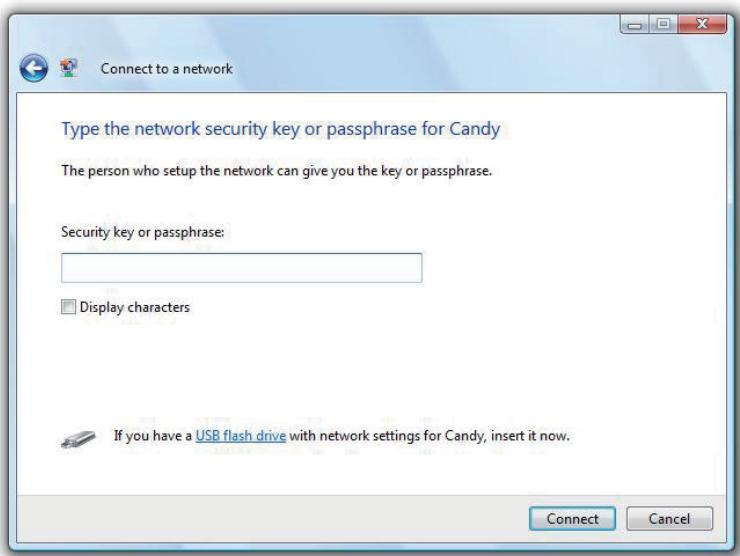

WPA/WPA2 135

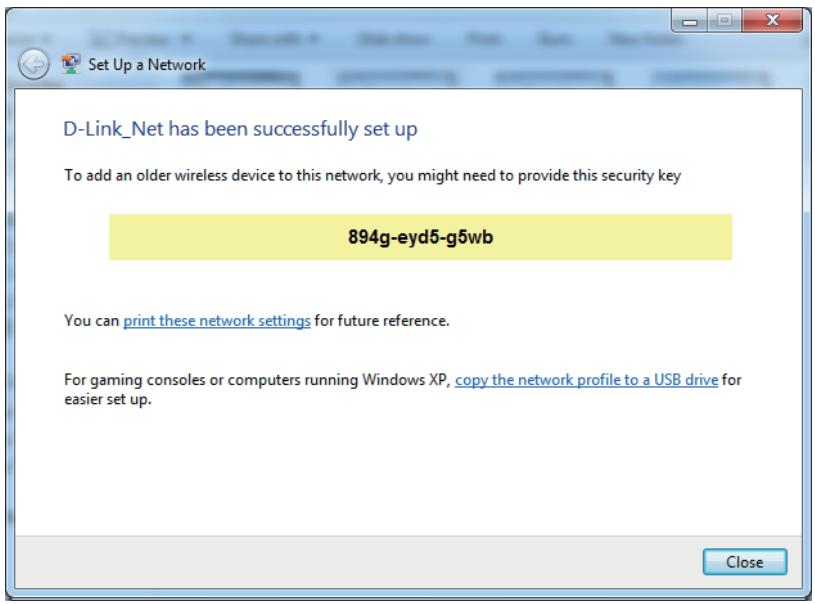

WPS 138

Windows Vista 142

WPA/WPA2 143

WPS/WCN 2.0 145

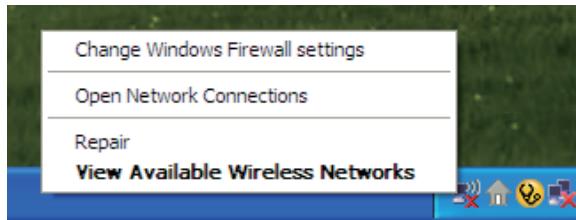

WindowsXP 146

WPA/WPA2 147

Bases de la technologie sans fil 153

Définition de « sans fil » 154

Conseils 156

Bases de la mise en réseau 157

Attribution statique d'une adresse IP 158

Contenu de la boîte

Companion mobile tout en un DIR-505

Guide d'installation rapide

Carte du compagnon

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus de la boîte.

Configuration système requise

Configuration réseau requise	• Modem DSL ou cable de type Ethernet • Clients sans fil IEEE 802.11n ou 802.11g • Ethernet 10/100
Exigences relatives à l'utilitaire de configuration Web	Ordinateur avec: • Système d'exploitation Windows®, Macintosh ou Linux • Adaptateur Ethernet installé Configuration requise pour le navigateur : • Internet Explorer 8 ou une version supérieure • Firefox 8,0 ou une version supérieure • Safari 4,0 ou une version supérieure • Google Chrome (16.0.9.12.75) Utilisateurs de Windows®:Vérifiez que vous avez installé la dernière version de Java. Visitez le site www.java.com pour télécharger la dernière version.
Configuration requise pour l'assistant d'installation sur CD	Ordinateur avec: • Windows® 7, Vista® ou XP (Service Pack 2 ou supérieur), Mac OS X (v10.7) • Adaptateur Ethernet installé • Lecteur de CD-ROM

Performances totales

Caractéristiques de routeur primées combinées à la technologie sans fil N 150 pour des performances sans fil optimales.

Sécurité TOTALE

Ensemble de fonctions de sécurité le plus complet, comprenant notamment un pare-feu actif et le WPA/WPA2 pour protéger votre réseau contre les intrusions extérieures.

Couverture TOTALE

Signaux sans fil plus puissants y compris à plus longues distances pour une couverture totale et irréprochable à domicile.

Performances extrêmes

Le symphonie mobile tout en un D-Link (DIR-505) vous permet de créer un réseau sans fil sécurisé afin de partager des photos, des fichiers, de la musique, des vidéos, des imprimantes et un stockage réseau à travers tout votre domicile. Connectez le routeur DIR-505 à un modem câble ou DSL et partagez votre accès Internet haut débit sur le réseau avec qui vous voulez. De plus, ce routeur inclut un moteur QoS (qualité de service) qui permet de maintenir les appels téléphoniques numériques (voix sur IP) et les jeux en ligne fluides et adaptés aux besoins, fournissant une meilleure expérience sur Internet.

Réseau totalement sécurisé

Le DIR-505 prend en charge les toutes dernières fonctions de sécurité sans fil pour empêcher les accès non autorisés, qu'ils proviennent du réseau sans fil ou d'Internet. Grâce à la prise en charge des normes WPA/WPA2, vous êtes certain de pouvoir utiliser la (Meilleure méthode de chiffrement possible, quels que soient les périphériques clients). De plus, ce routeur utilise deux pare-feux actifs (SPI et NAT) pour prévenir les attaques potentielles en provenance d'Internet.

• Débit maximum du signal sans fil provenant des caractéristiques 802.11n et 802.11g de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

Caractéristiques

• Mise en réseau sans fil plus rapide : le DIR-505 offre une connexion sans fil atteignant 150 Mbits/s* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions vidéo, des jeux en ligne et des communications audio en temps réel.
• Compatibilité avec les périphériques 802.11g : le DIR-505 reste parfaitement conforme à la norme IEEE 802.11g et peut donc être connecté aux périphériques 802.11g existants.
• Fonctions de pare-feu avancées : L'interface Web affiche plusieurs fonctions de gestion avancées du réseau :
• Filtrage du contenu : filtrage du contenu en toute simplicité, basé sur l'adresse MAC et l'adresse du site Web.
• Gestion des filtres : ces filtres peuvent être gérés pour être actifs certains jours ou pendant une certaine durée (en heures ou minutes).
• Sessions multiples/simultanées sécurisées : le DIR-505 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utilisateur derrière le DIR-505 peut donc acceder en toute sécurité aux reseaux d'entreprise.
• Assistant de configuration convivial : Grâce à son interface Web simple d'utilisation, le DIR-505 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.
• Débit maximum du signal sans fil provenant des caractéristiques 802.11n et 802.11g de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

Avant/haut

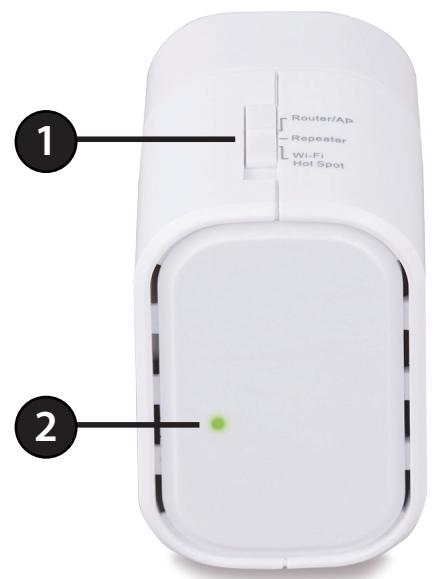

1	Commutateur de sélection des modes	Faites glisser ce bouton pour sélectionner les modes Routeur/PA, Répéteur et Borne Wi-Fi.
2	Voyant lumineux	Indique l'état actuel du DIR-505, comme expliqué en détails dans le tableau ci-dessous.

Voyant lumineux	Couleur	État	Description
Alimentation/État	Vert	Vert fixe	Le dispositif est allumé et fonctionne correctement
		Vert clignotant	Le dispositif est en train detraits le WPS
		Éteint	Le pérophérique est éteint
	Rouge	Rouge fixe	Mise sous tension en cours ou système défectueux
		Éteint	Le pérophérique est éteint

Arrière

1	Port USB	Connexion d'un lecteur flash USB 1.1 ou 2.0 pour configurer les paramètres sans fil à l'aide de SharePort™ Mobile et SharePort™ Web File Access. Les deux permettent de partager un périphérique USB ou de stockage sur votre réseau local.
2	Bouton de réinitialisation	Une pression sur le bouton de réinitialisation restaque les valeurs d'usine du routeur.
3	Port Ethernet	Le port Internet auto MDI/MDIX permet la connexion du cable Ethernet relié par ailleurs au modem cable ou DSL.

Modes de fonctionnement

Selon la manière dont vous utilisez votre DIR-505, ce dernier détermine le mode que vous utilisez. Les pages suivantes décrivent chaque mode pour vous aider à décider lequel utiliser.

Mode Routeur Mode Point d'accès Mode Répéteur Mode Borne Wi-Fi

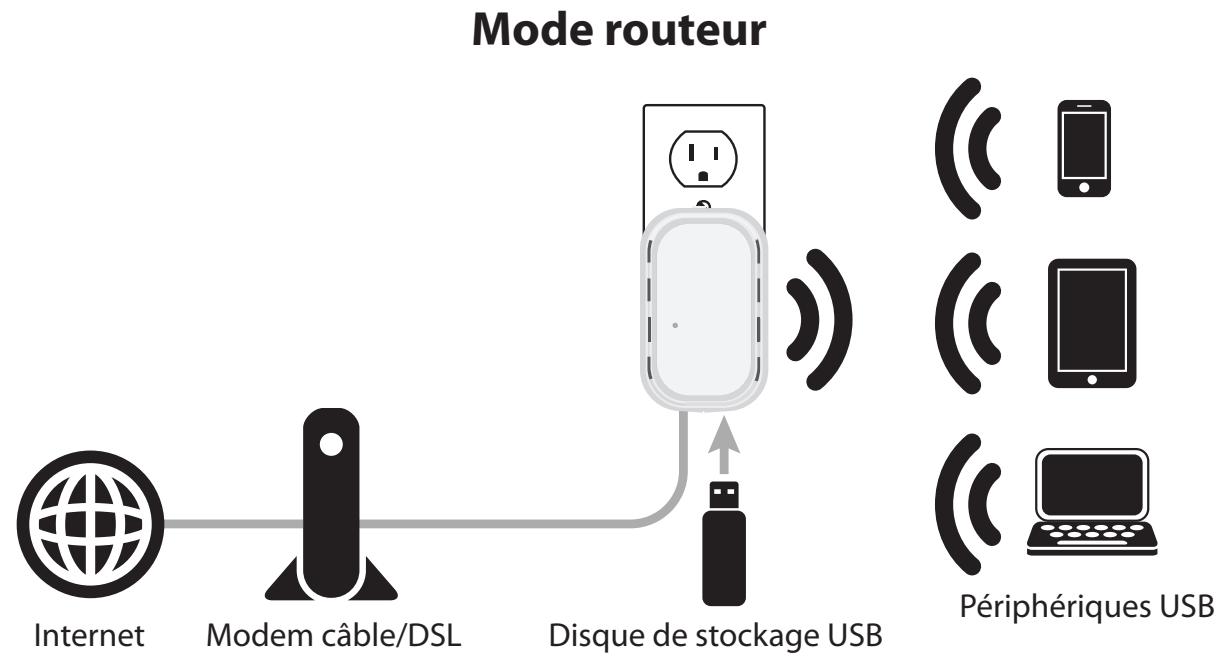

Mode d'outeur

En mode Routeur, le DIR-505 se connecte à votre modem cable, à votre modem DSL ou à toute autre source Internet et partage votre connexion Internet sans fil avec vos péripériques pour fournir un accès Internet à l'ensemble de votre domicile ou de votre bureau. Vous pouvez également/partager des fichiers avec d'autres ordinateurs ou péripériques sur votre réseau sans fil en utilisant la fonction SharePort Mobile.

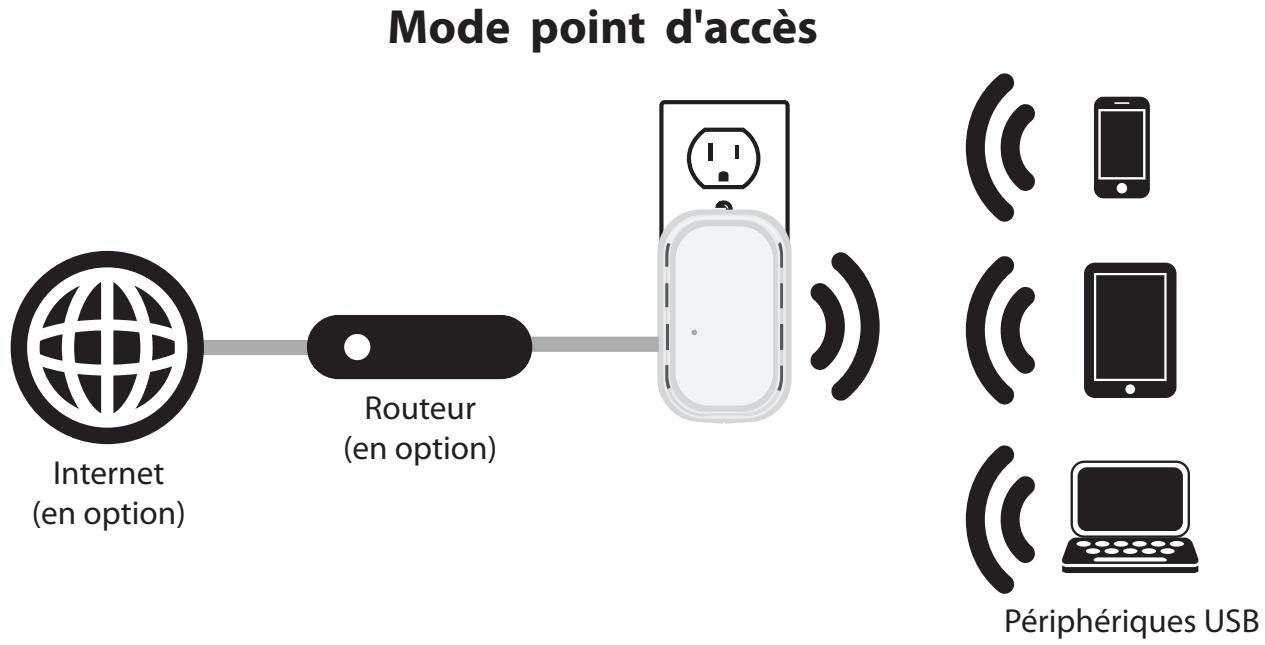

Mode point d'accès

En mode Point d'accès, le DIR-505 connecte vos périphériques sans fil ensemble, mais ne fournit pas de fonction de redirection. Il permet également à un périphérique câble de se connecter sans fil à vos autres périphériques. Cela peut être utile si vous possédez déjà un routeur Internet n'ayant pas de fonction sans fil intégrée. Vous pouvez également l'utiliser pour créer un réseau sans fil privé, sans accès Internet, afin que vos périphériques puissent se connecter sans risque les uns aux autres, sans être exposés à Internet ou à d'autres ordinateurs.

Mode répéteur

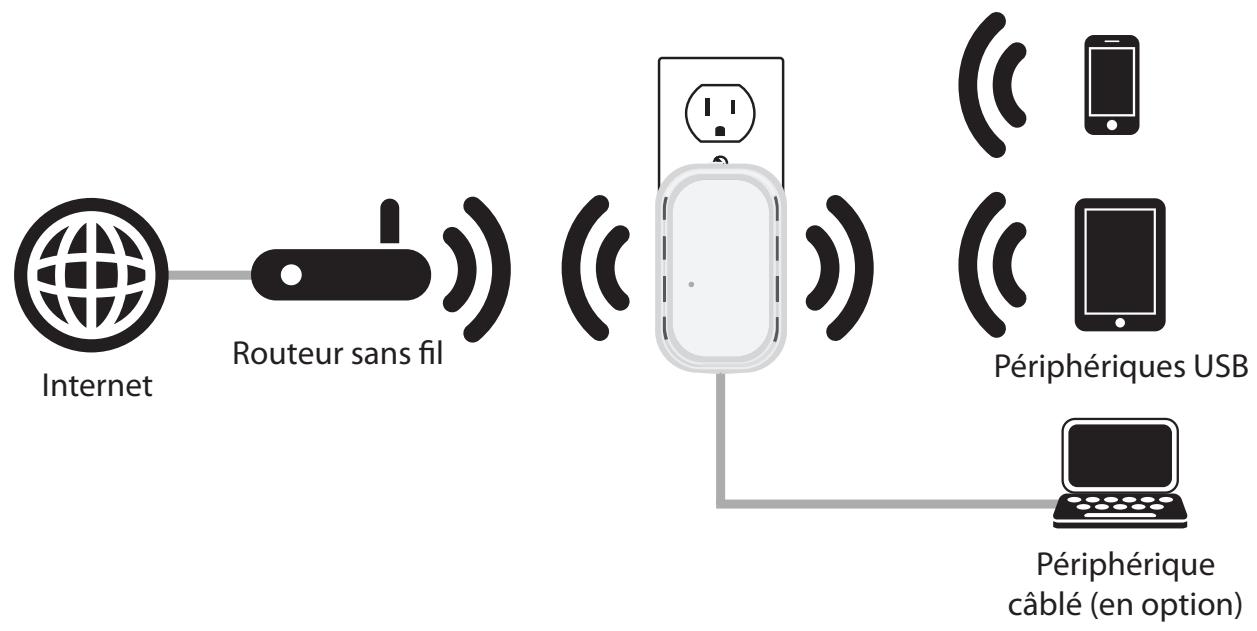

En mode Répéteur, le DIR-505 étend la plage de votre réseau sans fil existant. Cela permet d'étendre la couverture d'un routeur sans fil afin d'obtenir un meilleur signal dans les parties de votre domicile ou de votre bureau ayant une mauvaise réception. Vous pouvez également utiliser ce mode pour connecter un périphérique câble à un réseau sans fil. Cela peut être utile pour les périphériques ne possédant pas de carte sans fil intégrée, notamment certaines télévisions intelligentes, certaines consoles de jeux ou certains magnétoscopes numériques.

Mode Repéteur

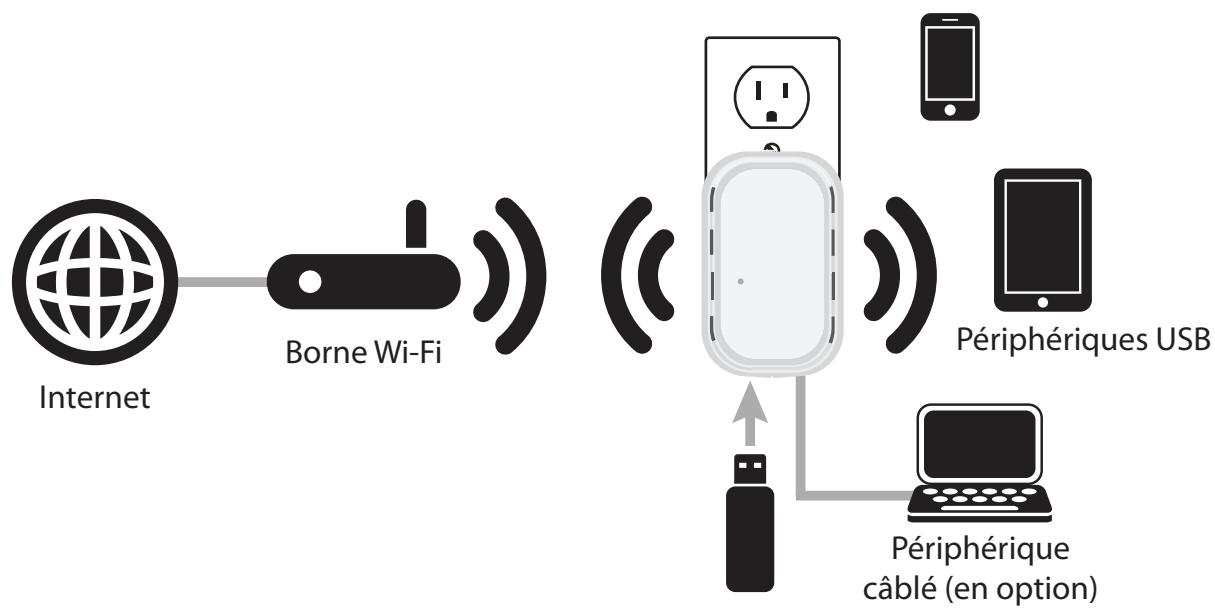

Mode point d'accès wi-fi

En mode Borne Wi-Fi, le DIR-505 se connecte à une borne sans fil ou à un réseau sans fil existant et vous permet de partager l'accès à ce réseau avec vos périphériques. Ce mode est similaire au mode Routeur, mais au lieu de se connecter à un modem cable ou DSL comme source Internet, le DIR-505 se connecte à une borne Wi-Fi et partage cette connexion avec vos périphériques. Cela peut être utile dans certains lieux, tels que les hôtels, les aéroports ou les cafés, afin de n'utiliser qu'une seule borne pour tous vos périphériques. En outre, cette méthode peut fournir une couche de sécurité supplémentaire lorsque vous vous connectez à des bornes publiques, en empêchant les autres ordinateurs du réseau de voir vos ordinateurs et périphériques et en les maintenant sur votre propre réseau privé. Vous pouvez également partager des fichiers avec d'autres ordinateurs ou périphériques sur votre réseau sans fil en utilisant la fonction SharePort Mobile.

Mode Point d'accès Wi-Fi Disque de stockage USB

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur sans fil D-Link vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous devez toutes garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres périphériques du réseau, car chaque mur ou plafond peut réduire la portée de l'adaptateur de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes et des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

Configuration de votre DIR-505

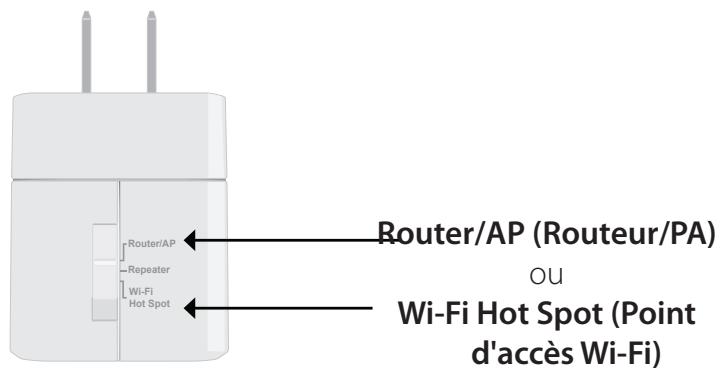

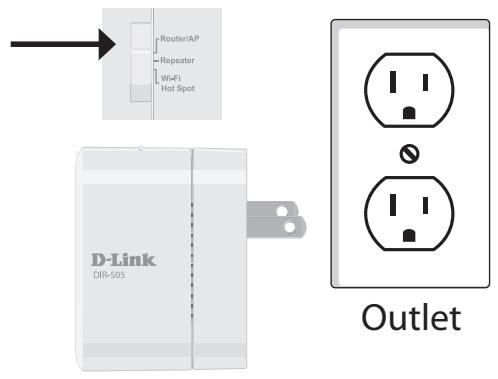

1. Déplacez le bouton situé en haut du DIR-505 vers le mode que vous souhaitez utiliser, puis branchez le périphérique. Vérifiez que le voyant d'alimentation est vert avant de poursuivre.

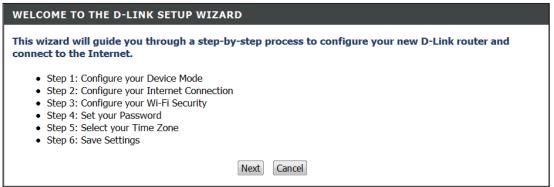

Si vous êtes en mode routeur/pa :

Déplacez le bouton situé en haut du DIR-505 sur Router/AP (Routeur/PA), puis branchez le périphérique dans une prise murale située à proximité de votre modem cable/DSL ou routeur.

Connectez une extrémité du câble Ethernet au port Ethernet de votre modem cable/DSL ou de votre routeur, puis branchez l'autre extrémité du câble dans le port Ethernet du DIR-505. Vérifiez que le voyant d'alimentation est vert avant de poursuivre.

1. Sur votre ordinateur portable ou périphérique mobile, accédez à votre utilisation Wi-Fi également indiqué sur cette même Note (akbdj1936).
2. Ouvrez un navigateur Web. Si vous utilisez ce mode de fonctionnement pour la première fois, vous ête

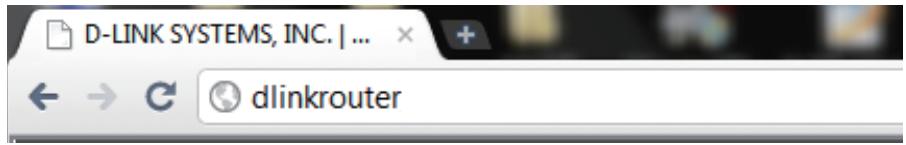

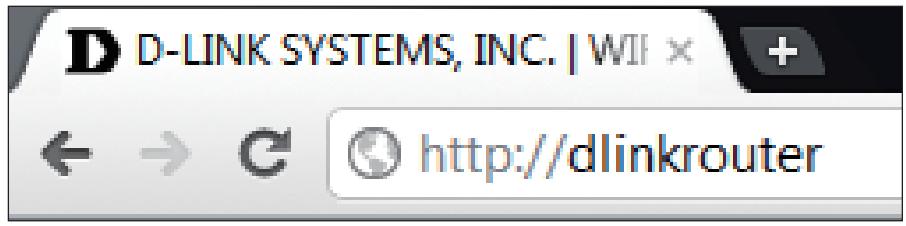

Si l'Assistant de configuration n'apparaît pas, saisissez http://dlinkrouter dans la barre d'adresse.

Pour obtenir des informations détaillées sur la configuration de votre périphérique, consultez les sections suivantes du manuel :

• « Mode Routeur » en page 25
• Mode Point d'accès » en page 75
• « Mode Répéteur » en page 97 • « Mode Borne Wi-Fi » en page 114

Assistant de première configuration (mode routeur/pa)

Si vous configurez le DIR-505 pour la première fois, ouvrez votre navigateur Internet. Vous allez être redirigé automatiquement vers l'écran Assistant de configuration.

Si l'Assistant de configuration n'apparaît pas, saisissez http://dlinkrouter dans la barre d'adresse.

Si vous avez déjà configuré vos paramètres et que vous pouvez accéder à l'utilitaire de configuration, reportez-vous à la section « Configuration Web » en page 18.

Cet assistant est donc pour vous guider étape par étape pour configurer votre nouveau réseau D-Link et vous connecter à Internet.

Cliquez sur Next (Suivant) pour continuer.

Indiquez si vous pouvez utiliser le mode Routeur ou le mode Point d'accès pour votre DIR-505, puis cliquez sur Next (Suivant). Dans la plupart des cas, le mode Routeur doit être utilisé.

Si vous désirez le mode Routeur, le DIR-505 tente de détecter votre type de connexion Internet et vous demande les paramètres associés. Saisissez-les, puis cliquez sur Next (Suivant).

Si votre connexion Internet ne peut pas être détectée (ou si vous cliquez sur le bouton Prev (Précedent) après l'étape précédente), vous devez sélectionner votre type de connexion Internet. Sélectionnez votre type de connexion Internet, puis cliquez sur le bouton Next (Suivant) et saisissez les paramètres associés.

Remarque : La plupart des connexions par modem câble utilisent le DHCP, alors que la plupart des connexions par modem DSL utilisent le PPPoE. Si vous ne savez pas quel type de connexion vous utilisez ou quels paramètres saisir, contactez votre fournisseur d'accès Internet.

Créez un mot de passe ou une clé de sécurité pour le réseau sans fil (entre 8 et 63 caractères). Vous devrez saisir ce mot de passe ou cette clé pour que vos clients sans fil soient en mesure de se connecter à votre réseau sans fil.

Cliquez sur Next (Suivant) pour continuer.

Saisissez un mot de passe pour sécuriser l'accès à votre routeur. Notez que ce mot de passe servira à vous connecter à l'interface de configuration, mais il est différent de celui utilisé pour votre réseau sans fil. Cochez la case Enable Graphical Authentication (Activer l'authentication graphique) pour activer l'authentication CAPTCHA pour davantage de sécurité. Cliquez sur Next (Suivant) pour continuer.

Sélectionnez votre fuseau horaire dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.

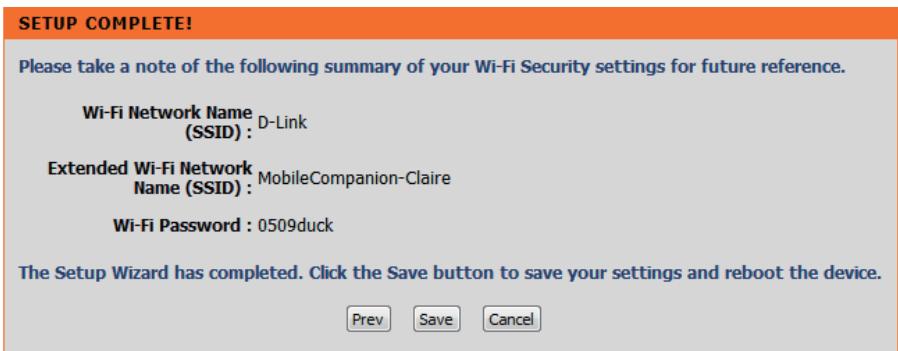

La configuration est terminée ; le nom de votre réseau sans fil et le mot de passe s'affichent. Il est recommandé de les inscrire pour pouvoir s'y reporter ultérieurement. Cliquez sur Save (Enregistrer) pour enregistrer les paramètres et redémarrer le routeur.

Pour accéder à l'utilitaire de configuration, quel que soit le mode du DIR-505, ouvrez un navigateur Web, puis saisissez http://dlinkrouter dans la barre d'adresse.

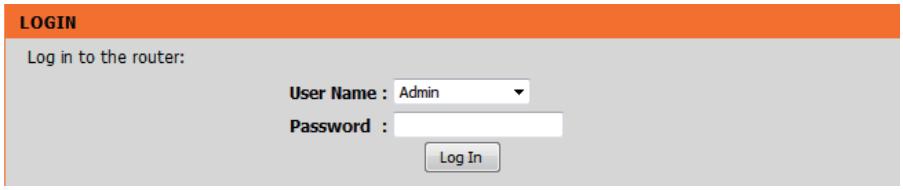

Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passe. (vierge par défaut).

L'interface de configuration s'ouvre; vous pouvez configurer les différents paramètres du DIR-505.

Pour obtenir des informations détaillées sur la configuration de votre périphérique, consultez les sections suivantes du manuel:

• « Mode Routeur » en page 25
• Mode Point d'accès » en page 75
• « Mode Répéteur » en page 97 • « Mode Borne Wi-Fi » en page 114

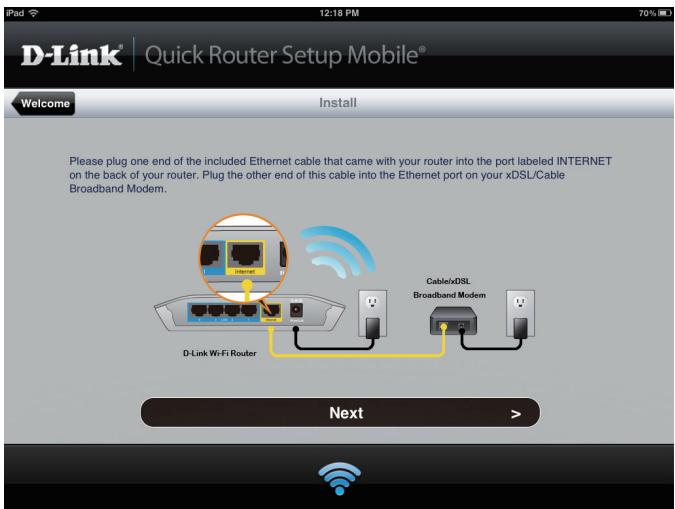

Configuration de l'application QRS mobile (ios)

1. Utilisez votre périphérique mobile iOS pour scanner le code QR à droite et téléchargez l'application QRS Mobile dans l'App Store.

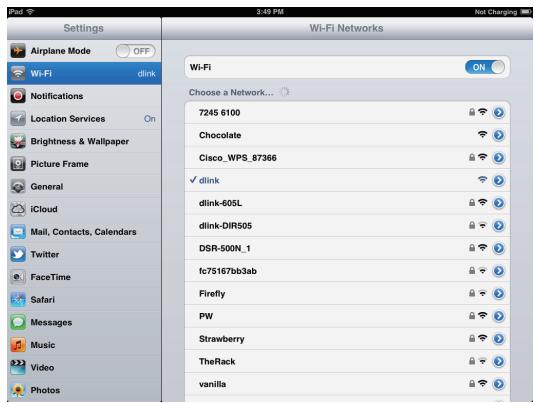

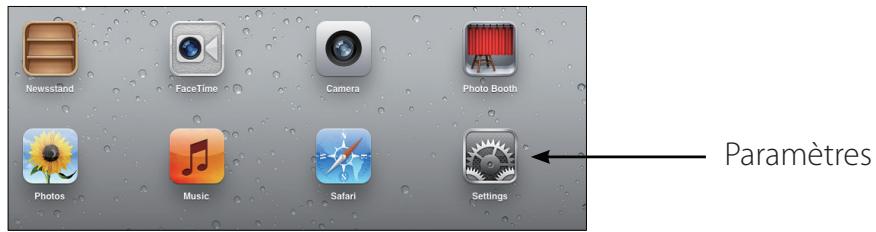

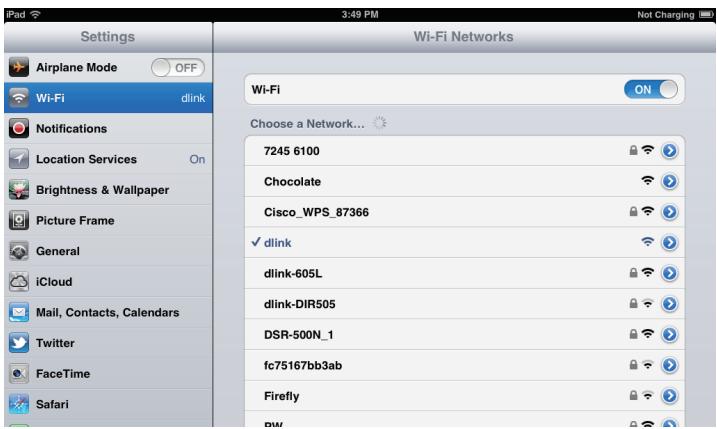

1. Sur votre périphérique mobile, allez dans Settings (Paramètres), puis dans Wi-Fi.

1. Sélectionnez le réseau affiché sur la Note relative à la configuration du réseau Wi-Fi jointe à votre logiciel (par ex.: dlink-a8fa). Ensuite, saisissez le mot de passe Wi-Fi également indiqué sur cette même Note (akbdj1936).

1. Une fois votre périphérique mobile connecté, cliquez sur l'icône QRS Mobile.

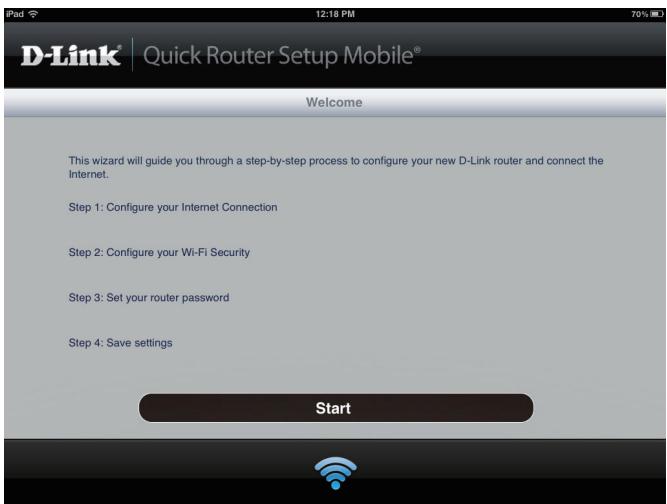

2. Cliquez sur Start (Démarrer) pour continuer.

1. Suivez les instructions, puis cliquez sur Next (Suivant) pour continuer.

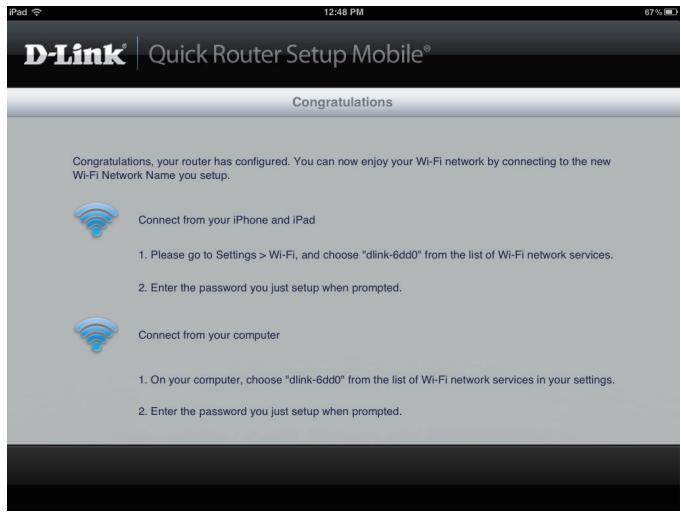

1. Une fois l'Assistant de configuration terminé, l'écran suivant apparait. Vous pouvez maintenant modifier le nom de réseau et le mot de passe Wi-Fi que vous venez de créer pour votre périphérique mobile et votre ordinateur portable.

Application shareport mobile (ios, android)

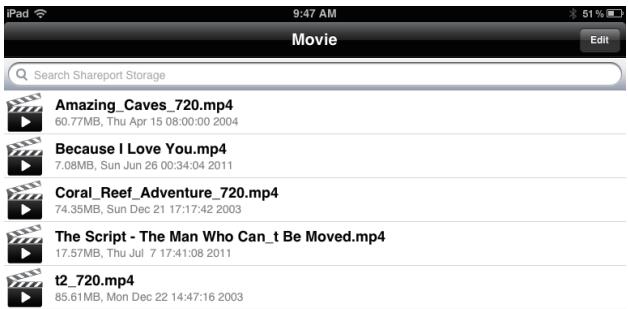

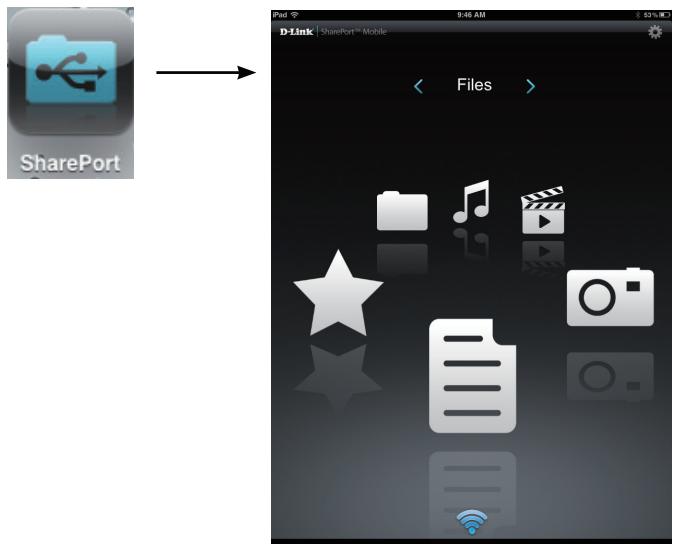

L'application SharePort Mobile vous permet d'accéder à distance aux fichiers stockés sur un disque flash USB ou sur un disque dur externe USB connecté au DIR-505. Pour de plus amples informations sur cette fonction, reportez-vous à la section « Stockage » en page 50.

Remarque: La fonction SharePort Web/SharePort Mobile du DIR-505 ne peut être utilisée que lorsque le périhérique est en mode Router (Routeur) ou Wi-Fi Hot Spot (Borne Wi-Fi); elle ne fonctionne pas en mode Repeater (Répéteur).

1. Veillez à ce que le bouton situé en haut du DIR-505 soit réglé sur Router/AP (Routeur/PA) ou sur Wi-Fi Hotspot (Borne Wi-Fi).

1. Branchez votre lecteur flash USB dans le port USB situé en bas du DIR-505, puis branchez le DIR-505 dans une prise de courant.

1. Utilisez votre périphérique mobile iOS ou Android pour lire le code QR à droite et téléchargez l'application SharePort Mobile.

Vous pouvez également rechercher l'application SharePort Mobile directement dans l'App Store d'iOS ou sur l'Android Market/Google Play.

iOS

Android

1. Depuis votre périphérique mobile iOS, cliquez sur Settings (Paramètres).

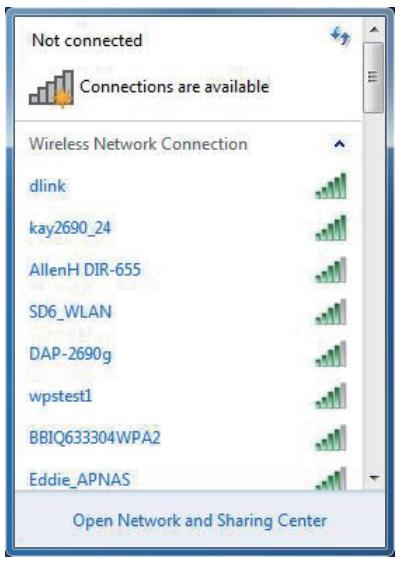

1. Cliquez sur Wi-Fi et sélectionnez le réseau (SSID) que vous avez affecté au cours de la configuration initiale. Ensuite, saisissez votre mot de passe Wi-Fi.

1. Une fois connecté, cliquez sur l'icone SharePort ; l'application SharePort se charge.

1. Cliquez sur l'icone d'engrenage Settings (Paramètres), située dans le coin supérieur droit de l'écran. Ensuite, cliquez sur Edit (Modifier) pour saisir votre User Name (Nom d'utilisateur) et votre Password (Mot de passe). Ensuite, cliquez sur Done (Terminé) pour continuer.
2. Vous pouvez maintenant utiliser l'application SharePort Mobile pour accéder aux fichiers sur votre disque de stockage USB.

Remarque: Si vous connectez un disque de stockage USB important de nombreux fichiers ou ayant une grande capacité, il peut falloir un certain temps au DIR-505 pour balayer et cataloguer vos fichiers.

Mode d'outeur

Cette section décrit l'interface de configuration du mode Routeur. Vérifie que le bouton de sélection de mode se trouve en position Routeur/PA sur votre DIR-505.

Si vous configurez le DIR-505 pour la première fois, ouvrez votre navigateur Web, puis saisissez http://dlinkrouter dans la barre d'adresse. Vous allez être redirigé automatiquement vers l'écran Assistant de configuration. Pour de plus amples informations, consultez la section « Assistant de configuration initiale (mode Routeur/PA) » en page 15.

Si l'Assistant de configuration n'apparaît pas, saisissez http://dlinkrouter dans la barre d'adresse.

Sinon, l'écran de configuration principal apparait. Vous pouvez tout de même utiliser les autres assistants de configuration pour paramétrer votre DIR-505.

Pour configurer le routeur en vue de vous connecter à Internet à l'aide de l'assistant de configuration, cliquez sur Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) et passez à la page suivante.

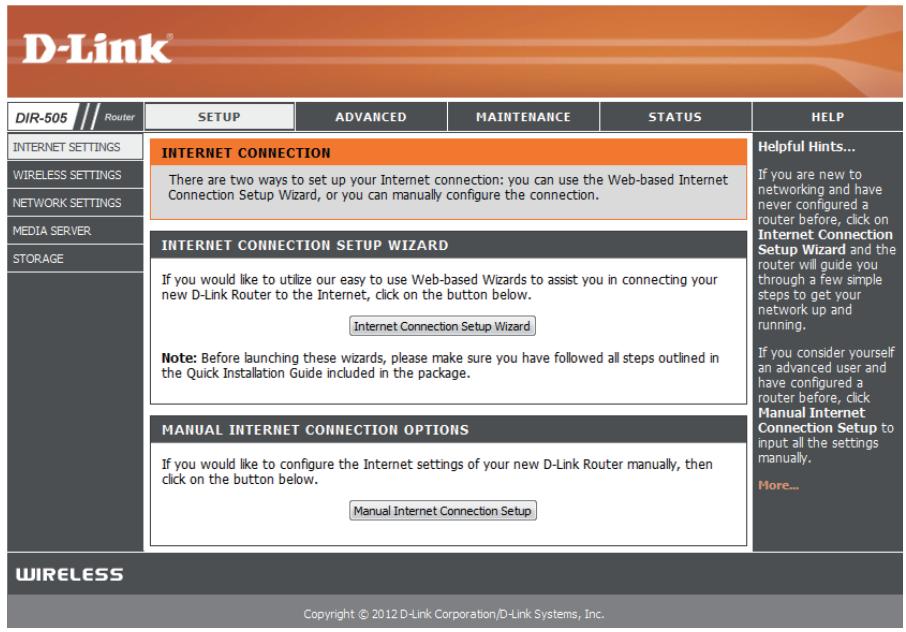

Pour configurer vos paramètres Internet manuellement, cliquez sur le bouton Manual Internet Connection Setup (Configuration manuelle de connexion Internet), puis passez à la section « Configuration manuelle de connexion Internet » en page 31

Assistant de configuration de connexion internet

L'assistant.

Cliquez sur Next (Suivant) pour continuer.

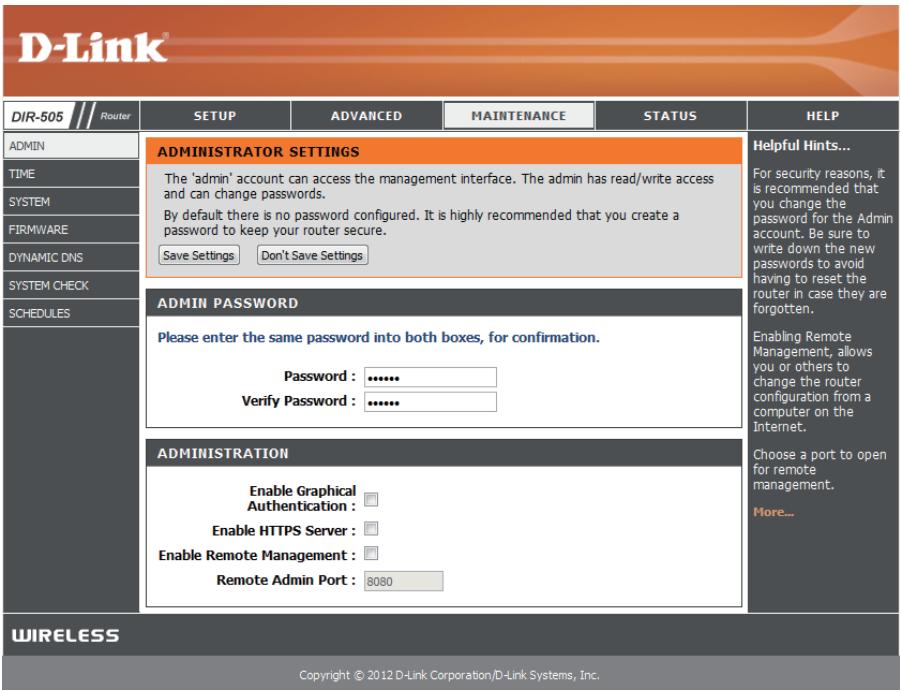

Afin de sécuriser votre routeur, veuillez saisir un nouveau mot de passe. Cliquez sur Next (Suivant) pour continuer.

Sélectionnez votre fuseau horaire dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.

Sélectionnez votre type de connexion Internet et cliquez sur Next (Suivant) pour continuer.

Si vous avez sélectionné DHCP Connection (Connexion DHCP), l'écran suivant apparait. Si vous FAI vous demande de saisir une MAC address (adresse MAC) et un Host Name (Nom d'hôte), renseignez les champs correspondants ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur.

Cliquez sur Next (Suivant) pour continuer.

Si vous avez sélectionné PPPoE Connection (Connexion PPPoE), l'écran suivant apparait. Saisissez votre nom d'utilisateur PPPoE, votre mot de passe, puis confirmez votre mot de passe et cliquez sur Next (Suivant) pour continuer.

Remarque : Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

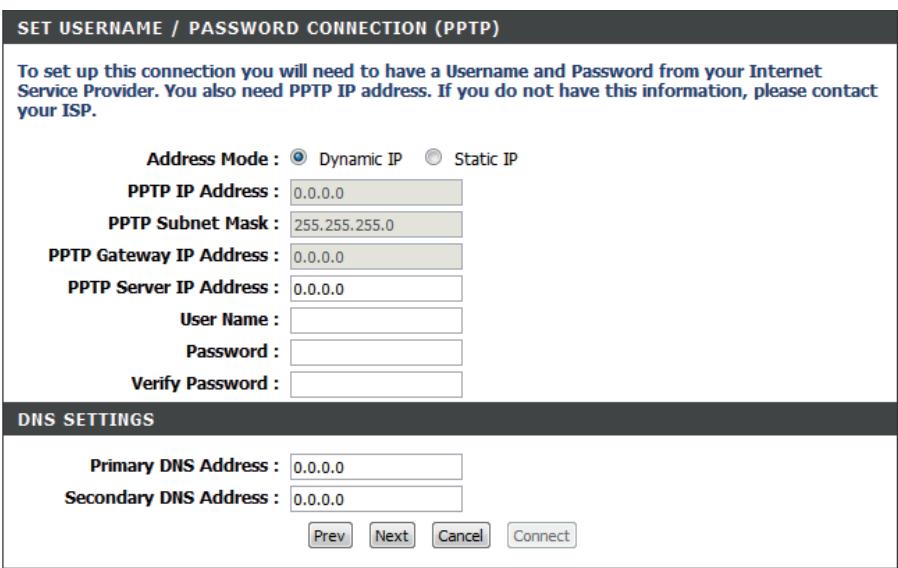

Si vous avez selectionné PPPT Connection (Connexion PPTP), l'écran suivant apparait. Saisissez votre nom d'utilisateur PPTP, votre mot de passer et toute autre information fournie par votre FAI. Cliquez sur Next (Suivant) pour continuer.

Si vous avez selectionné L2TP Connection (Connexion L2TP), l'écran suivant apparait. Saisissez votre nom d'utilisateur L2TP, votre mot de passer et toute autre information fournie par votre FAI. Cliquez sur Next (Suivant) pour continuer.

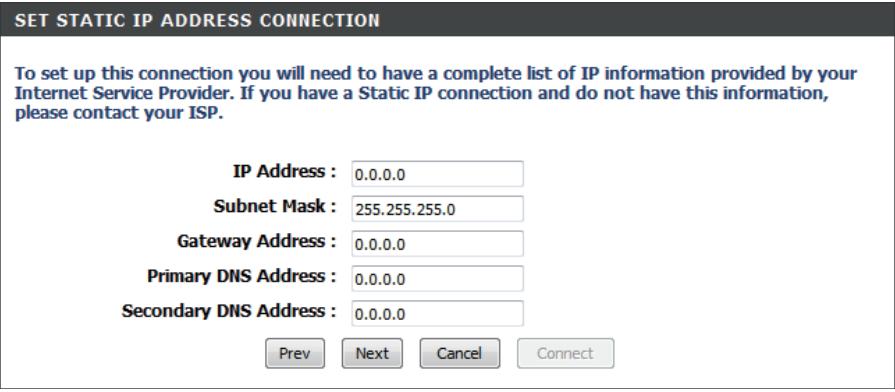

Si le routeur a détecté une connexion Static (Statique) ou si vous avez besoin de ce type de connexion, saisissez l'adresse IP et les paramètres DNS fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer.

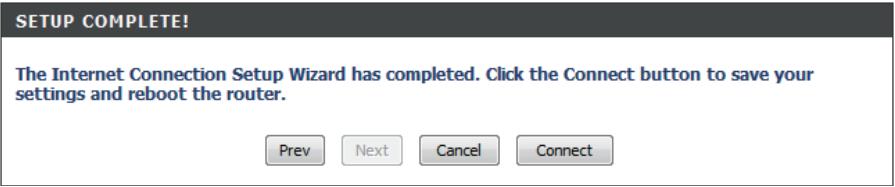

Votre configuration est terminée. Cliquez sur Connect (Connecter) pour enregistrer vos paramètres et redémarrer votre routeur.

Configuration manuelle de la connexion internet

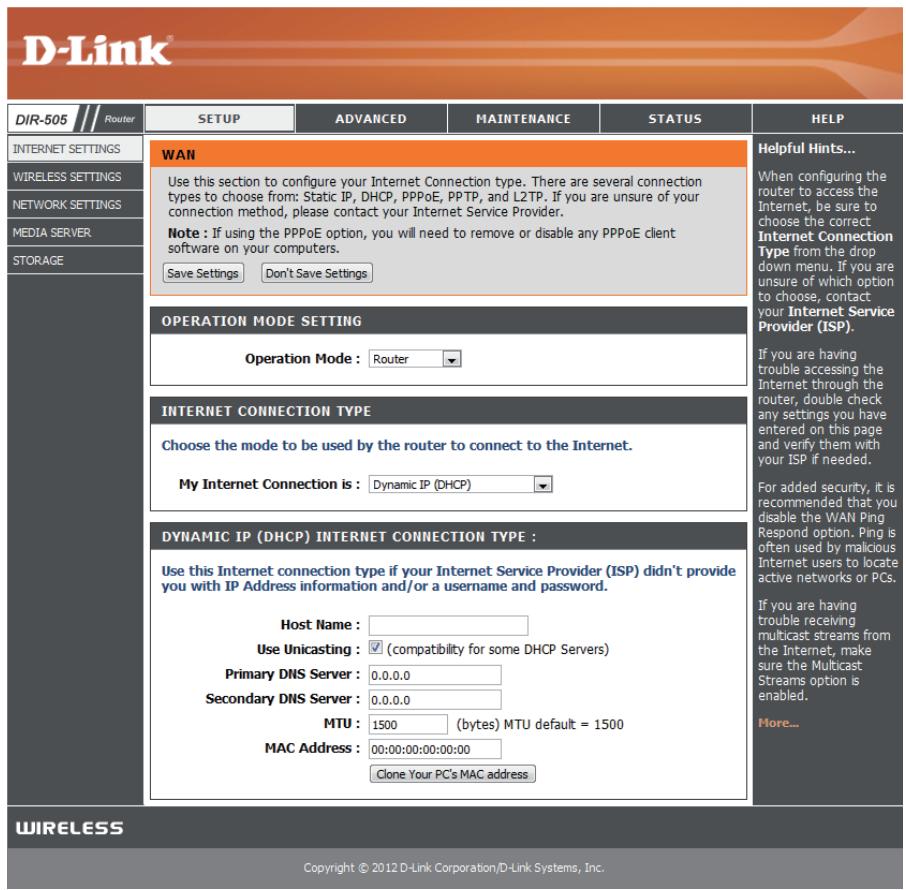

Si vous avez cliqué sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet) sur la page Internet Settings (Paramètres Internet), l'écran suivant apparait. Ici, vous pouvez configurer la connexion Internet de votre DIR-505. Après avoir réalisé vos modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Opération Il doit être placé en mode Routeur. Si vous pouvez utiliser Mode (Mode de le mode Point d'accès), sélectionnez-le, puis cliquez sur le fonctionnement) bouton Save Settings (Enregistrer les paramètres) pour

: basculer sur l'interface de configuration Access Point (Point d'accès). Pour de plus amples informations, consultez la section « Mode Point d'accès » en page 75.

Nom d'hôte: Sélectionnez le mode de connexion à utiliser : Dynamic IP (DHCP) [IP dynamique (DHCP)], PPPoE, PPTP, ou L2TP. Les paramètres restants changent en fonction du mode de connexion utilisé.

Remarque: La plupart des connexions par modem cable utilisent le DHCP, alors que la plupart des connexions DSL utilisent le PPPoE. Si vous ne savez pas quel mode de connexion utiliser, veuillez contacter votre fournisseur d'accès Internet.

Si vous avez sélectionné Dynamic IP (DHCP) [IP dynamique (DHCP)], les paramètres suivants apparaissent.

Nom d'hôte : La saisie d'un nom d'hôte est facultative, mais peut être exigée par certains FAI. Laissez ce champ vide si vous n'êtes pas sûr.

Utiliser la Cochez cette case si vous rencontrez des problèmes pour monodiffusion: doit une adresse IP de votre FAI.

Primary/ Saisissez l'adresse IP des serveurs DNS principal et Secondary DNS secondaire attribuées par votre FAI. Ces adresses sont Server (Serveur généralement fournies automatiquement par votre FAI. DNS principal/ Laissez ce paramètre sur 0.0.0.0 si votre FAI ne vous a pas fourni d'adresse.

MTU: Si vous rencontrez des problèmes de connexions, il sera peut-être nécessaire de modifier le paramètre MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

MAC Address Si vous FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur.

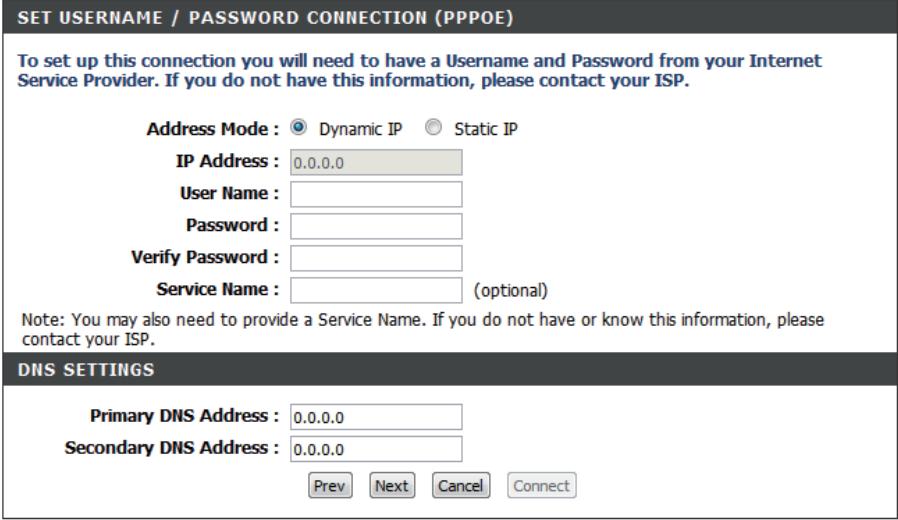

Si vous avez sélectionné PPPoE, les paramètres suivants apparaissent. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL. Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

Adresse Sélectionnez Static IP (IP statique) si votre FAI vous a fourni un nom d'utilisateur et un mot de passe, une adresse IP, le masque de sous-réseau, la passerelle d'adresse et l'adresse des serveurs DNS. Dans la plupart des cas, Sélectionnez Dynamic IP (IP dynamique).

Adresse IP: Saisissez l'adresse IP (PPPoE statique uniquement).

Nom d'utilisateur: Saisissez votre nom d'utilisateur PPPoE.

Mot de passe : Saisissez votre mot de passe PPPoE, puis ressaisissez-le dans le champ suivant.

Nom du service : Saisissez le nom du service du fournisseur d'accès Internet (facultatif).

Mode de reconnexion : Sélectionnez Toujours activée, À la demande ou Manuelle.

Maximum Idle Time (Temps d'inactivité maximum): Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, réglez le Reconnect Mode (Mode de reconnexion) sur Always on (Toujours active).

Primary/Secondary DNS Server (Serveur DNS principal/secondaire): Saisissez l'adresse des serveurs DNS principal et secondaire (PPPoE statique uniquement).

MTU: Si vous rencontrez des problèmes de connexions, il sera peut-être nécessaire de modifier le paramètre MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

MAC Address Si vous FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur.

Si vous avez sélectionné PPTP, les paramètres suivants apparaissent. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL.

Adresse Sélectionnez Statique (Statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle d'adresse : et l'adresse des serveurs DNS. Dans la plupart des cas, Sélectionnez Dynamique.

Adresse IP PPTP : Saisissez l'adresse IP (PPTP statique uniquement).

Masque de sous-réseau PPTP : Saisissez l'adresse des serveurs DNS principal et secondaire (PPTP statique uniquement).

PPTP Gateway Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.

(Adresse IP de la passerelle PPTP) :

Adresse IP du serveur PPTP: Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif).

Nom d'utilisateur: Saisissez le nom d'utilisateur PPTP.

Mot de passe : Saisissez votre mot de passe PPTP, puis ressaisissez-le dans le champ suivant.

Mode de reconnexion : Sélectionnez Toujours activée, À la demande ou Manuelle.

Maximum Idle Time (Temps d'inactivité maximum) : Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, réglez le Reconnect Mode (Mode de reconnexion) maximum sur Always on (Toujours active).

Primary/ Les informations relatives au serveur DNS sont fournies par Secondary DNS leur fournisseur d'accès Internet (FAI).

Serveur

DNS principal/

seconde) :

MTU : Si vous rencontrez des problèmes de connexions, il sera peut-être nécessaire de modifier le paramètre MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

MAC Address Si vous FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur.

Si vous avez sélectionné L2TP, les paramètres suivants apparaissent. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. En général, cette option est utilisée pour les services DSL.

Ma connexion Sélectionnez L2TP (nom d'utilisateur/mot de passe) dans Internet: le menu déroulant.

Adresse Sélectionnez Statique si vous avez fourni une Mode (Mode adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS). Dans la plupart des cas, Sélectionnez Dynamique.

L2TP IP Address Saisissez l'adresse IP L2TP fournie par votre FAI (adresse IP statique uniquement).

L2TP Subnet Saisissez le masque de sous-réseau fourni par votre FAI Mask (Masque de sous-réseau L2TP):

L2TP Gateway Saisissez l'adresse IP de la passerelle attribuée par votre FAI IP Address (Adresse IP de la passerelle L2TP):

L2TP Server Saisissez l'adresse IP du serveur fournie par votre FAL IP Address (facultatif). (Adresse IP du serveur L2TP):

Nom d'utilisateur L2TP : Saisissez votre nom d'utilisateur L2TP.

Mot de passe : Saisissez votre mot de passe L2TP, puis ressaisissez-le dans le champ suivant.

Mode de reconnexion : Sélectionnez Toujours activée, À la demande ou Manuelle.

Maximum Idle Time (Temps d'inactivité maximum): Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, réglez le Reconnect Mode (Mode de reconnexion) maximum sur Always on (Toujours active).

Primary/ Saisissez l'adresse des serveurs DNS principal et secondaire Secondary DNS (L2TP statique uniquement).

Serveur

DNS principal/secondaire):

MTU: Si vous rencontrez des problèmes de connexions, il sera peut-être nécessaire de modifier le paramètre MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

MAC Address Si vous demandez de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur.

Pour configurer les paramètres sans fil du routeur à l'aide de l'assistant, cliquez sur Wireless Security Setup Wizard (Assistant de configuration de sécurité sans fil) et reportez-vous en page suivante.

Pour configurer les paramètres sans fil de votre routeur manuellement, cliquez sur Manual Wireless Connection Setup (Configuration manuelle de connexion sans fil) et reportez-vous à la section « Configuration manuelle de connexion sans fil » en page 42.

Assistant de configuration du réseau sans fil

L'assistant de configuration de connexion Internet est conçu pour vous guider étape par étape pour configurer votre réseau sans fil.

Saisissez le nom de réseau sans fil (SSID) souhaité, puis choisissez parmi les options suivantes :

Automatically assign a network key (Attribuer une clé de réseau automatique) (recommandé): Sélectionnez cette option pour générer automatiquement la clé du réseau du routeur, puis cliquez sur Suivant.

Manuellement assigner une clé de réseau (Attribuer une clé de réseau manuellement) : Sélectionnez cette option pour saisir manuellement la clé du réseau, puis cliquez sur Suivant.

Il est également recommandé de cocher la case Use WPA encryption instead of WEP (Utiliser le chiffrement WPA au lieu du WEP) pour attribuer le niveau de sécurité maximum à votre réseau sans fil.

Si vous avez sélectionné Manually assign a network key (Attribuer une clé de réseau manuellement), vous devez saisir un mot de passe (clé de réseau) pour votre réseau sans fil, puis cliquer sur Next (Suivant).

La configuration sans fil est maintenant terminée. Cliquez sur Save (Enregistrer) pour enregistrer vos paramètres et terminer le processus de configuration.

Configuration manuelle du réseau sans fil

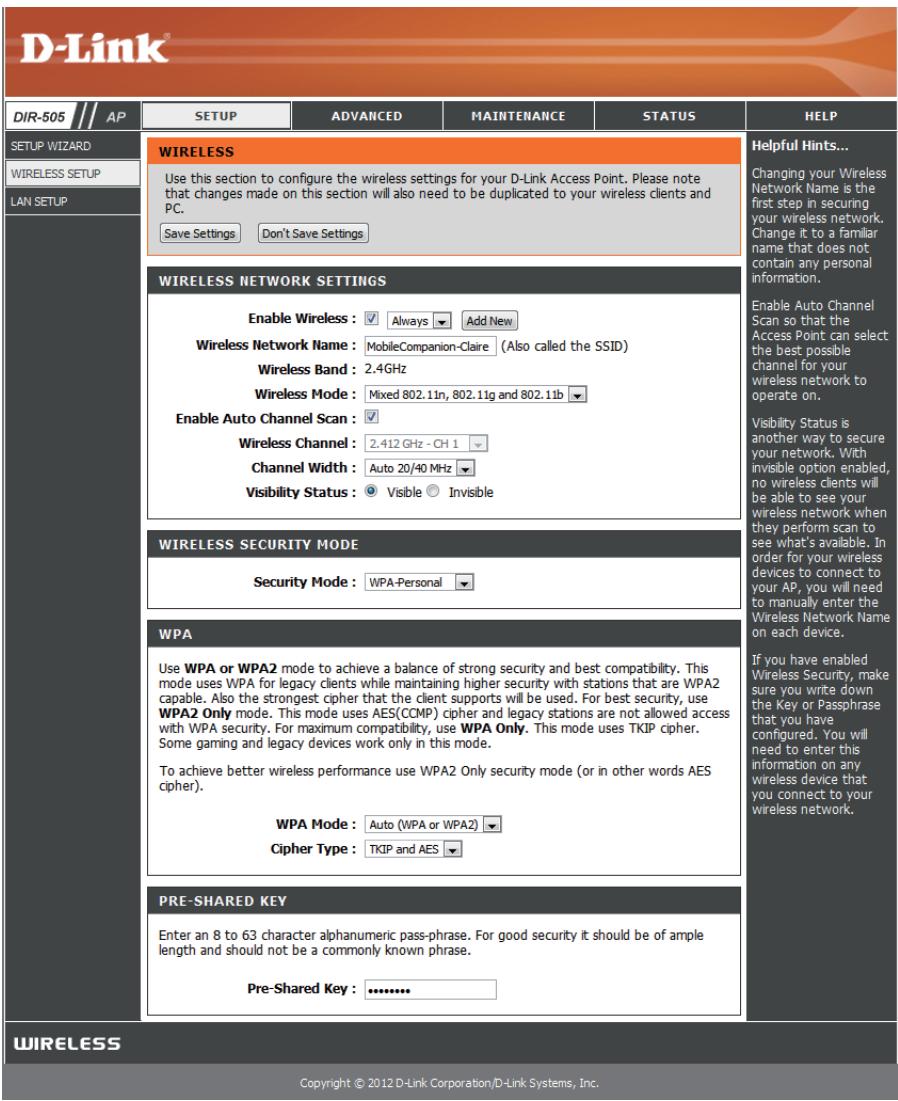

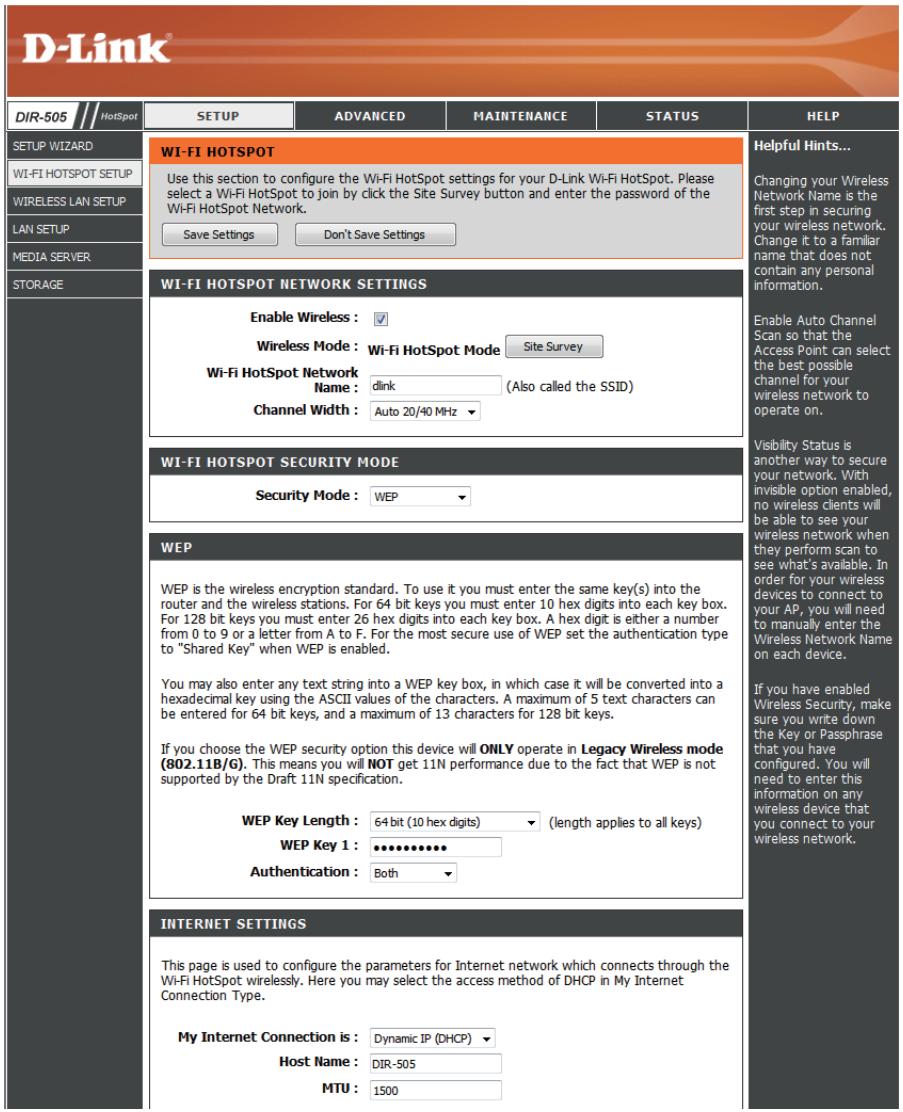

Si vous avez cliqué sur Manual Wireless Network Setup (Configuration manuelle du réseau sans fil) sur la page Wireless Settings (Paramètres sans fil), l'écran suivant apparait. Ici, vous pouvez configurer les paramètres du réseau sans fil du DIR-505. Après avoir réalisé vos modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

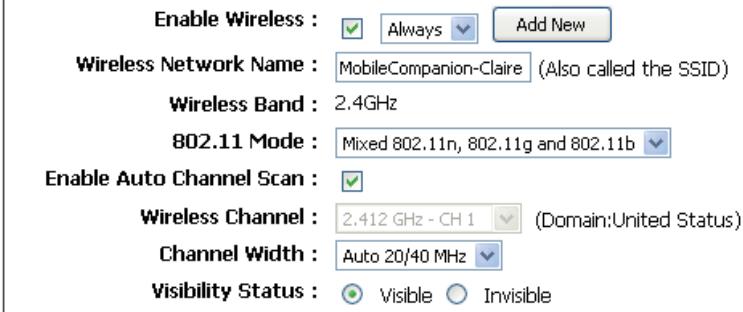

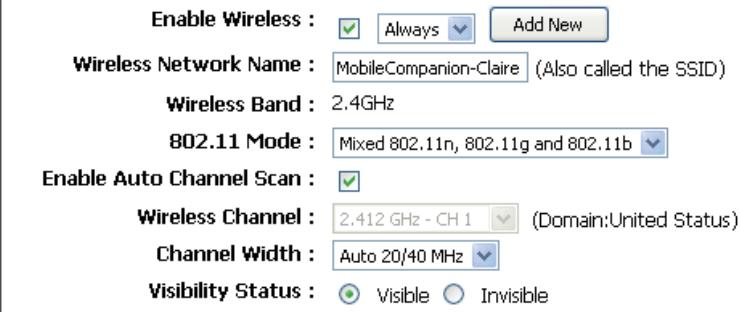

Activer le mode Cochez cette case pour activer la fonction sans fil. Si vous ne souhaitez pas utiliser le réseau sans fil, décochez la case pour désactiver toutes les fonctions de réseau sans fil. Vous pouvez également configurer une période (calendrier) spécifique. Sélectionnez un calendrier dans le menu déroulant ou cliquez sur Add New (Ajouter nouveau) pour créer un nouveau calendrier.

Nom du réseau Il s'agit du nom qui apparaît dans la liste lorsque vous recherchez des réseaux sans fil disponibles (sauf si l'option État de visibilité est définie sur Invisible, voir ci-après). On l'appelle également SSID. Pour des questions de sécurité, il est vivement recommandé de modifier ensuite ce nom de réseau par défaut.

802.11 Mode Sélectionnez l'une des options suivantes en fonction de vos besoins : (Mode 802.11):

• 802.11b Only (Mode 802.11b seulement) b.
• 802.11g Only (802.11g seulement): Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11g.
• 802.11n Only (Mode 802.11n seulement) n.
• Mode mixte 802.11g et 802.11b:
• Sélectionnez cette option si vous utilisez à la fois des clients sans fil 802.11g et 11b.
• Mixed 802.11n and 802.11g (Mode mixte 802.11n et 802.11g): n et 11g.
• Mixed 802.11n, 802.11g et 802.11b (Mode mixte 802.11n, 802.11g et 802.11b , 11g et 11b.

Activer le paramètre Auto Channel Scan (Balayage automatique des canaux) peut être sélectionné pour que le DIR-505 puisse sélectionner le canal représentant le moins d'interférences.

Canal sans fil: Indique le paramètre du canal du DIR-505. Il peut être modifié pour s'ajuster au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée.

Largeur de canal Choisissez d'utiliser Auto 20/40 MHz ou 20 MHz comme largeur de canal. Normalement, ce paramètre doit rester sur Auto 20/40 MHz. Si vous n'utilisez pas de clients sans fil 802.11n, vous pouvez le définir sur 20 MHz.

État de visibilité: Ce paramètre indique si le nom du réseau sans fil (SSID) du routeur sera diffusé afin que les périphériques sans fil puissent le détecter. Si vous le réglez sur Invisible, tous les clients sans fils devront saisir manuellement le nom du réseau et les paramètres de sécurité de votre réseau sans fil.

Mode de sécurité Ici, vous pouvez sélectionner entre None (Aucun), WEP, sans fil : WPA-Personal (WPA personnel) et WPA-Enterprise (WPA enterprise). Reportez-vous aux pages suivantes pour obtenir des détails sur la configuration des différents modes de sécurité.

Mode de sécurité : WPA-Personal

Si vous avez sélectionné WEP comme Security Mode (Mode de sécurité):

WEP Key Length Sélectionnez un niveau de chiffrement et la longueur de la clé à utiliser. Définissez également le type de clé WEP et sa longueur.

WEP Key (Clé WEP): Saisissez le mot de passe (clé) de votre réseau sans fil. Vous devez vous conformer aux exigences de longueur de clé WEP sélectionnées précédemment.

Authentication: Choisissez le type d'authentification à utiliser.

Si vous sélectionnez WPA-Personal (WPA personnel) comme Security Mode (Mode de sécurité):

WPA Mode (Mode WPA): Choisissez d'utiliser WPA, WPA2 ou les deux WPA et WPA2 pour votre réseau sans fil.

Cipher Type (Type de chiffrement): Choisissez d'utiliser le chiffrement TKIP, AES ou les deux. TKIP et AES pour votre réseau sans fil.

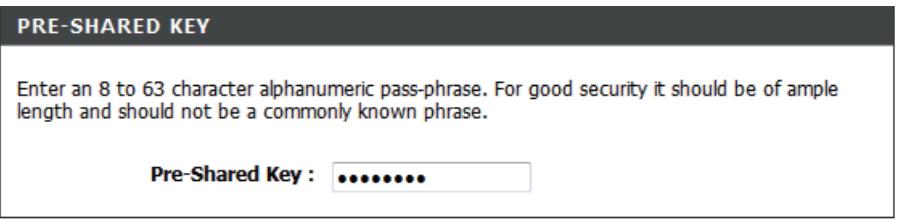

Clé pré-partagée: Saisissez le mot de passe (clé) de votre réseau sans fil.

Mode de sécurité : WEP

Si vous avez sélectionné WPA-Enterprise (WPA entreprise) comme Security Mode (Mode de sécurité):

WPA Mode (Mode Choisissez d'utiliser WPA, WPA2 ou les deux WPA et WPA2 WPA) : pour votre réseau sans fil.

Cipher Type (Type de chiffrement) : Choisissez d'utiliser le chiffrement TKIP, AES ou les deux. TKIP et AES pour votre réseau sans fil.

Clé pré-partagée: Saisissez le mot de passe (clé) de votre réseau sans fil.

RADIUS Server IP Saisissez l'adresse IP de votre serveur RADIUS.

Adresse

IP du serveur

RADIUS) :

RADIUS Server Saisissez le port de votre serveur RADIUS.

Port (Port du

serveur RADIUS :

Secret partagé du serveur RADIUS : Saisissez le secret partagé de votre serveur RADIUS.

Serveur RADIUS :

Security Mode:

WPA-Enterprise

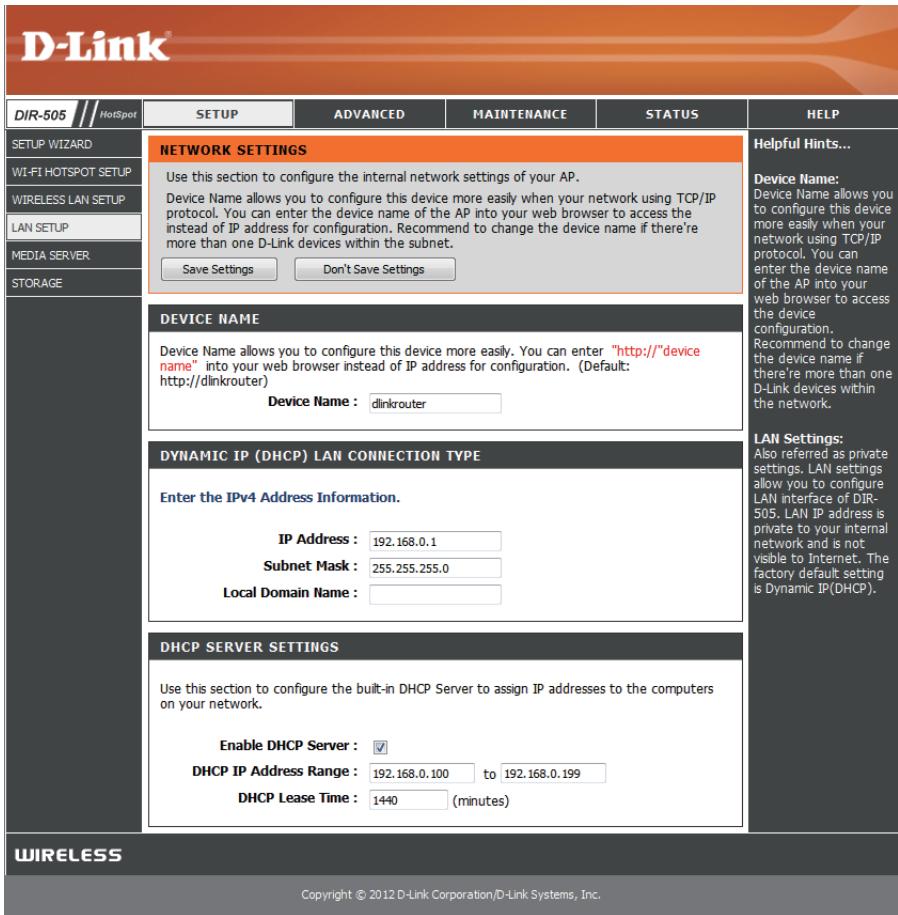

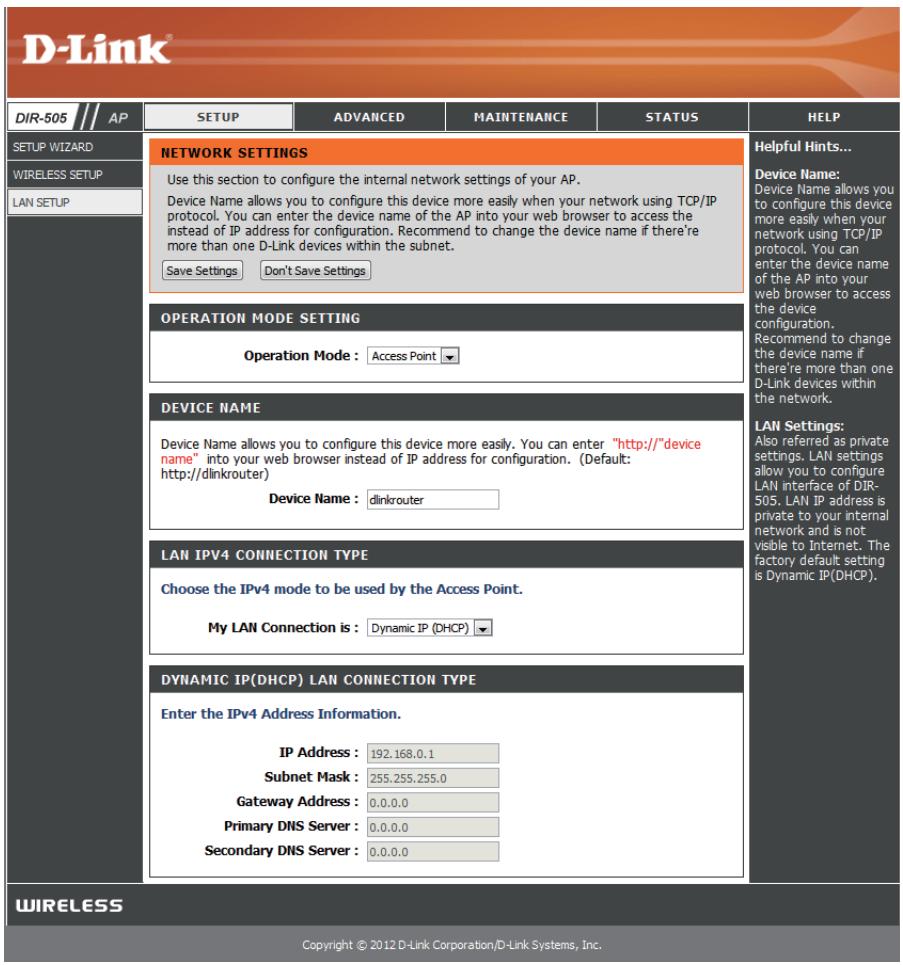

Cette section vous permet de modifier les paramètres du réseau local de votre routeur et de configurer les paramètres DHCP. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

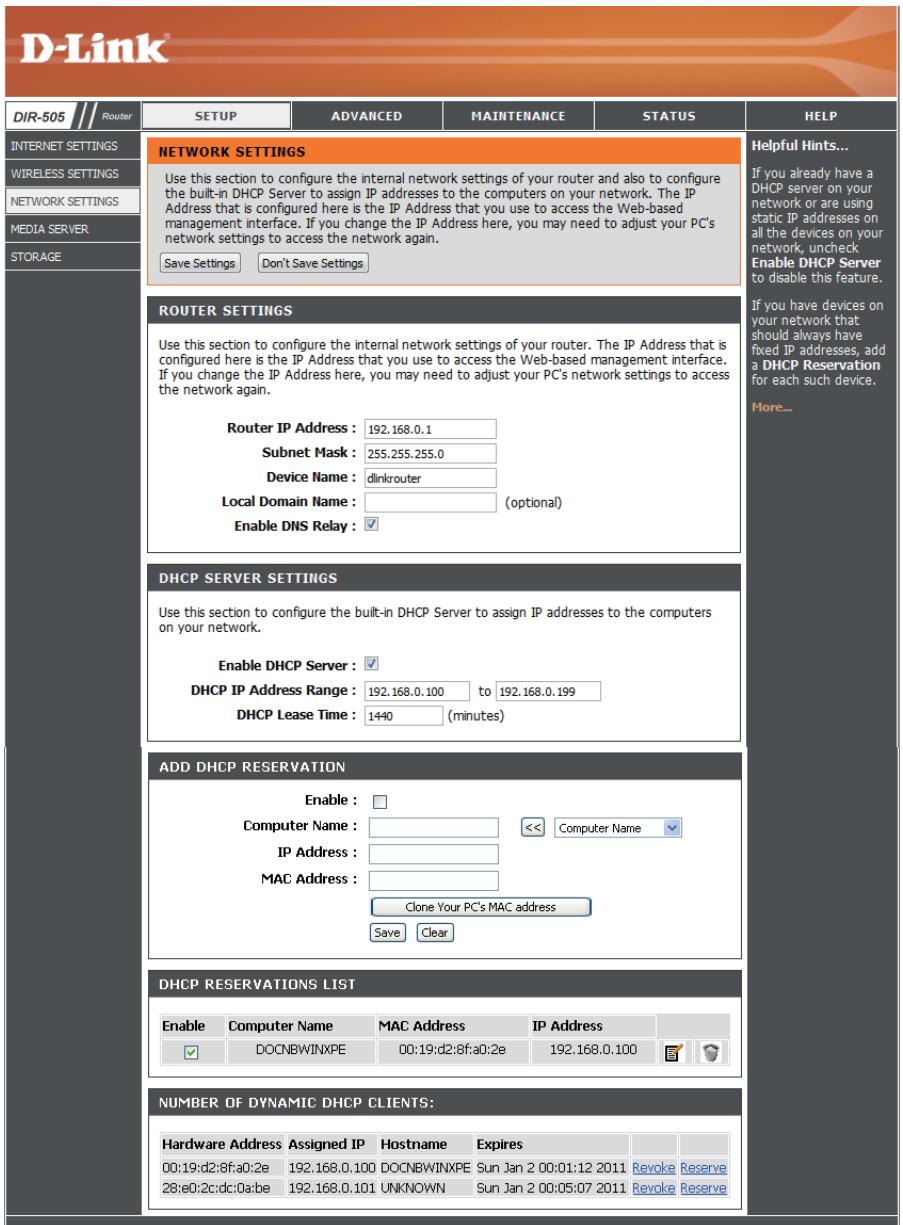

Paramètres du routeur

Router IP Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1.

(Adresse IP du

routeur) : Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Save Settings (Enregistrer les paramètres) pour revenir à l'utilitaire de configuration.

Masque de sous-réseau: Saisissez le masque de sous-réseau. Par défaut, il s'agit de 255.255.255.0.

Nom du Device Saisissez un nom pour le DIR-505.

(Nom du

péripérique) :

Domaine local : Saisissez le nom de domaine (facultatif).

Activer le relais Décochez la case pour transférer les données des serveurs DNS : DNS fournies par votre FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.

Réservation DHCP

Si vous voulez qu'un ordinateur ou un périphérique se voie toujours attribuer la même adresse IP, vous pouvez créer une réservation DHCP. Le routeur attribuera toujours la même adresse IP à cet ordinateur ou ce périphérique.

Remarque: L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.

Activer : Cochez cette case pour activer la réservation.

Nom de Saisissez un nom d'ordinateur. Vous pouvez également utiliser l'ordinateur : le menu déroulant à droite pour sélectionner un ordinateur connecté, puis cliquer sur le bouton << pour renseigner automatiquement les zones de texte avec les données de votre ordinateur.

Adresse IP : Saisissez l'adresse IP que vous pouvez attribuer à l'ordinateur ou au périphérique. Elle doit se trouver dans la plage d'adresses IP DHCP.

MAC Address Saisissez l'adresse MAC de l'ordinateur ou du périphérique. (Adresse MAC) :

Clone Your PC's Vous pouvez cliquer sur ce bouton pour ajouter MAC Address automatiquement l'adresse MAC de l'ordinateur que vous (Cloner l'adresse utilisez actuellement.)

MAC de votre

PC):

Enregistrer : Cliquez sur Save (Enregistrer) pour enregistrer votre réservation DHCP. Vous devez tout de même cliquer sur Save Settings (Enregistrer les paramètres), en haut de l'écran, pour activer vos réservations DHCP.

DHCP Cette section présente vos réservations DHCP. Cette liste Reservations indique le Computer Name (Nom de l'ordinateur), la MAC List (Liste de Address (Adresse MAC)) et l'IP address (Adresse IP) de chaque réservation.

DHCP) :

Activer : Cochez cette case pour activer la réservation.

Edit (Modifier) : Cliquez sur l'icône de modification () pour modifier l'entrée de réservation.

Supprimer : Cliquez sur ce bouton pour supprimer la réservation de la liste.

Nombre de clients DHCP dynamiques : Cette section vous montre tous les périhériques auxquels une adresse IP a été affectée. Vous pouvez cliquer sur le lien Revoke (Rejeter) d'un périhérique pour rejoiter son adresse IP et ainsi l'empêcher d'accéder à votre périhérique. Vous pouvez également cliquer sur le lien Reserve (Réserver) pour replir automatiquement le formulaire Add DHCP Reservation (Ajouter une réservation DHCP) avec les données de cet ordinateur.

DHCP RESERVATIONS LIST
Enable	Computer Name	MAC Address	IP Address
√	DOCNBWINXPE	00:19:d2:8f:a0:2e	192.168.0.100	#

NUMBER OF DYNAMIC DHCP CLIENTS:

Hardware Address	Assigned IP	Hostname	Expires
00:19:d2:8f:a0:2e	192.168.0.100	DOCNBWINXPE	Sun Jan 2 00:01:12 2011	Revoke	Reserve
28:e0:2c:dc:0a:be	192.168.0.101	UNKNOWN	Sun Jan 2 00:05:07 2011	Revoke	Reserve

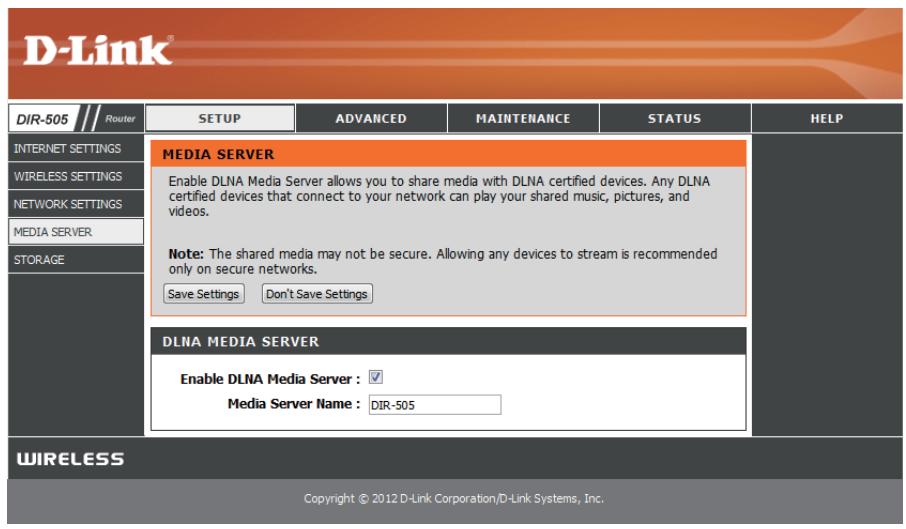

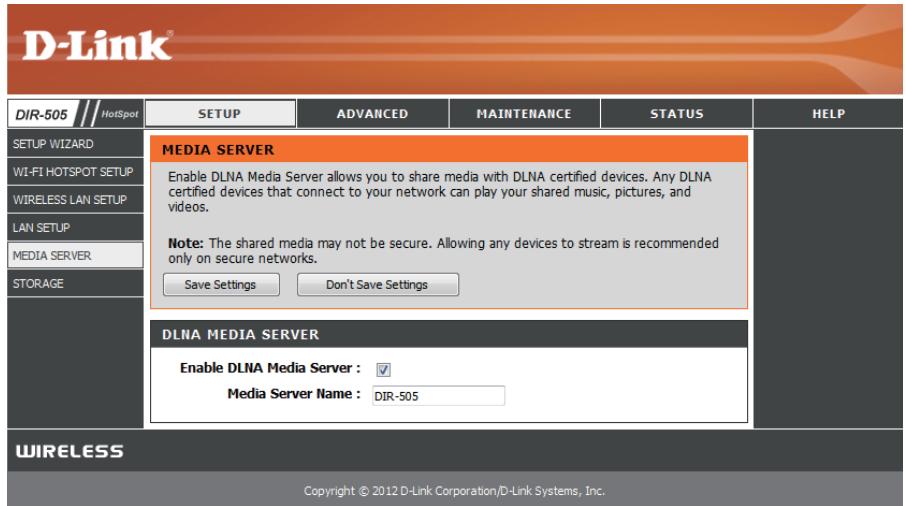

Media server (serveur multimédia)

Cette fonction vous permet de partager de la musique, des photos et des vidéos avec tous les périphériques connectés à votre réseau. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Enable Media Cochez cette case pour activer la fonction de serveur multimédia.

le serveur multimédia) :

Nom de l'ordinateur : Saisissez le nom du serveur multimédia.

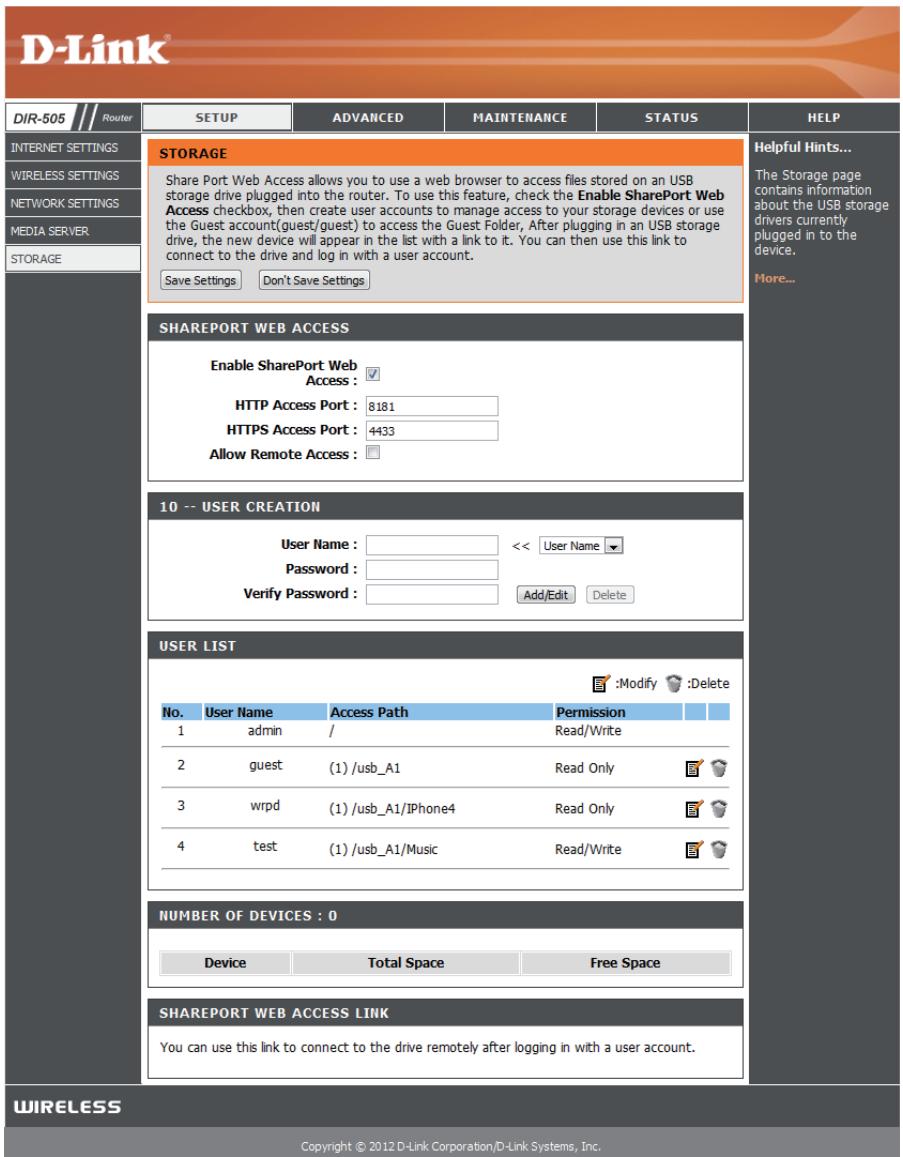

Stockage

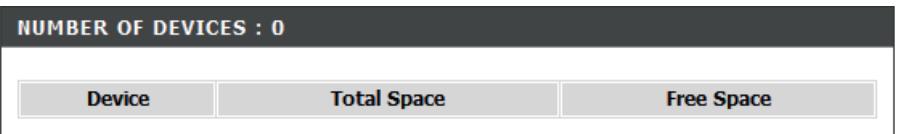

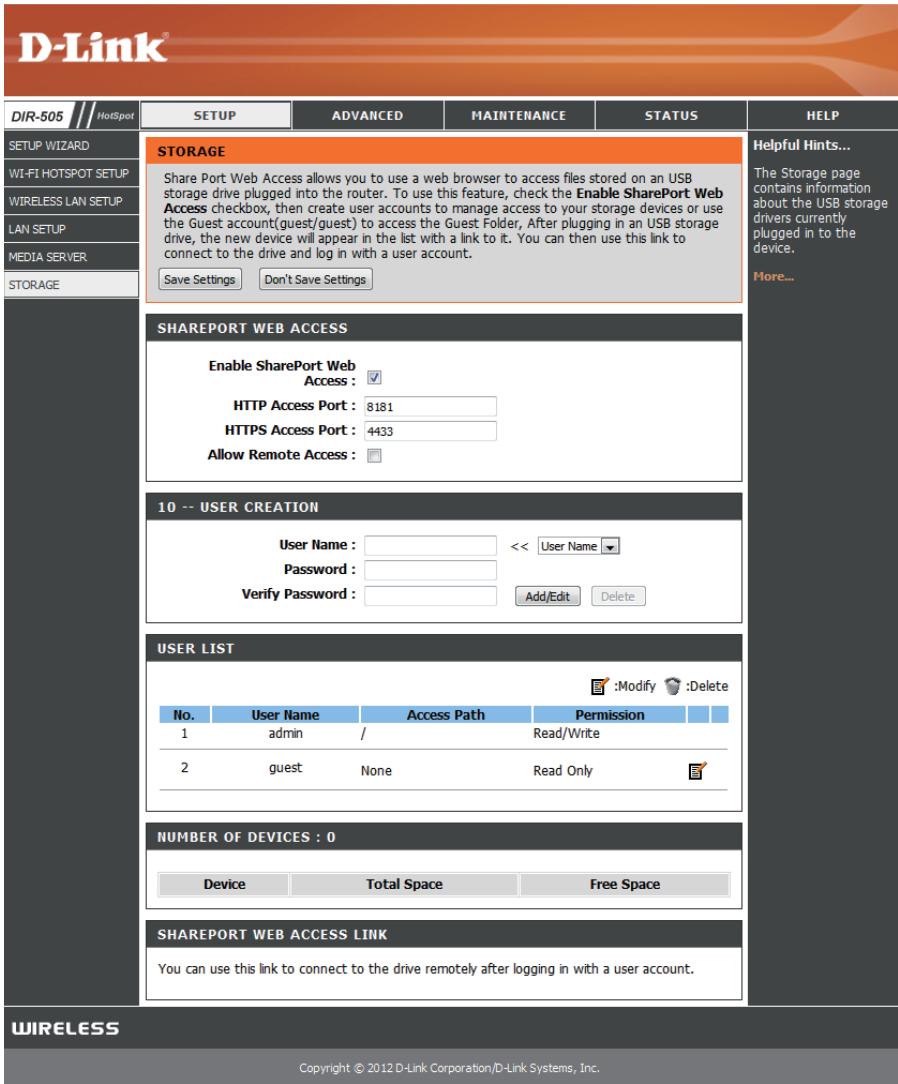

Cette page vous permet d'accéder aux fichiers stockés sur un disque dur externe USB ou une clé USB branchés dans le DIR-505, via votre réseau local ou Internet, à l'aide d'un navigateur Web ou de l'application SharePort Mobile pour votre smartphone ou votre tablette. Vous pouvez créer des utilisateurs afin de personnaliser les droits d'accès aux fichiers stockés sur le disque USB. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Cochez cette case pour activer le partage des fichiers stockés

Shareport Web sur un disque de stockage USB connecté au DIR-505.

Accès (Activer

I'accès Web à

SharePort):

HTTP Access Saisissez un port pour utiliser l'accès Web HTTP à vos

Port (Port fichiers (8181 est la valeur par défaut). Vous devez ajouter d'accès HTTP): ce port à l'adresse IP du DIR-505 lors de la connexion.

Par exemple : http://192.168.0.1:8181

HTTPS Access Saisissez un port pour utiliser l'accès sécurisé HTTPS à vos Port (Port fichiers (4433 est la valeur par défaut). Vous devez ajouter d'accès HTTPS): ce port à l'adresse IP du DIR-505 lors de la connexion. Par exemple: https://192.168.0.1:4433

Allow Remote Cochez cette case pour permettre un accès distant aux Access (Autoriser l'accès distant):

Nom Pour créer un nouvel utilisateur, saisissez un nom d'utilisateur. d'utilisateur: Pour modifier un utilisateur existant, utilisez la zone déroulante à droite.

Password/Verify Saisissez un mot de passe pour le compte, ressaisissez-le dans la zone de texte Verify Password (Vérifier le mot de passe), puis cliquez sur Add/Edit (Ajouter/Modifier) pour enregistrer vos modifications.

User Cette section affiche les comptes utilisateurs existants. Par List (Liste), les comptes sont admin et guest (invité).

Numéro Cette section affiche les informations relatives au of Devices péripériques de stockage USB branché au routeur. (Nombre de péripériques):

Lien d'accès Web Vous obtenez un lien direct vers l'interface d'accès Web sur à SharePort lequel vous pouvez cliquer ou que vous pouvez copier-coller.

Serveur virtuel

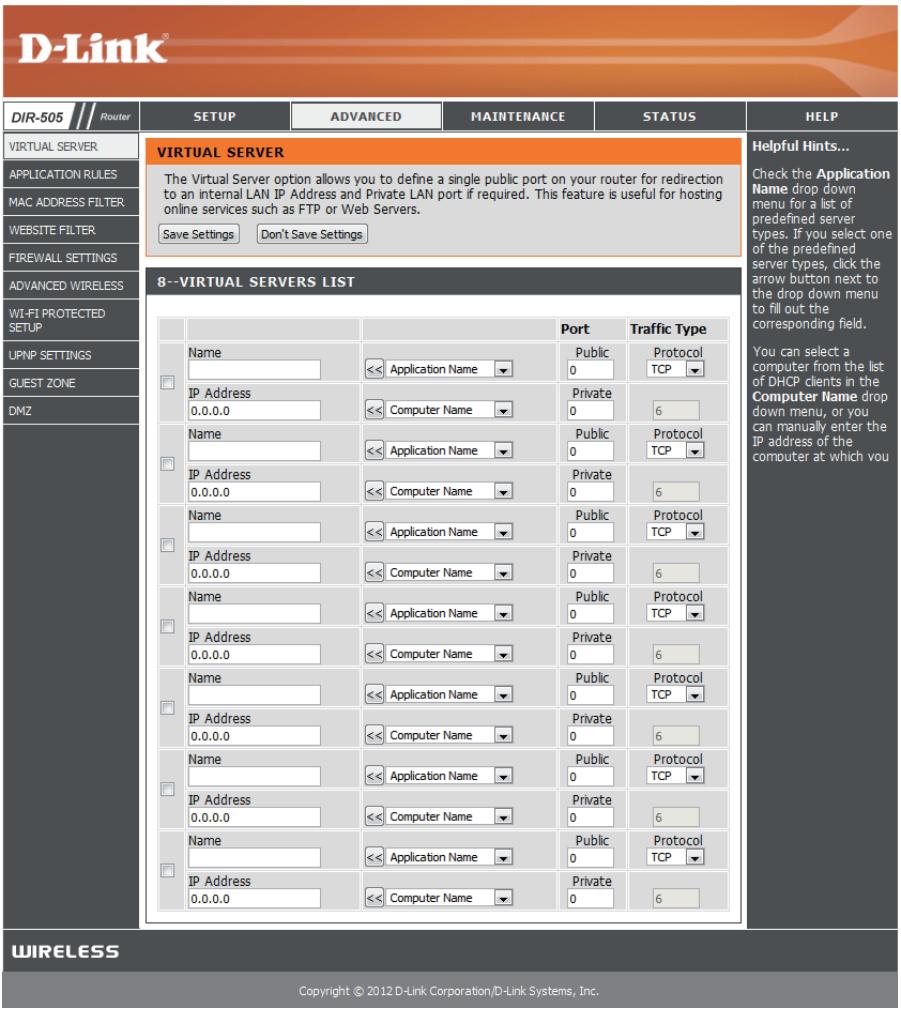

Cette page vous permet d'ouvrir un port. Pour ouvrir une plage de ports, reportez-vous à la section « Règles d'application » en page 53. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Nom: Saisissez un nom pour la règle ou sélectionnez une application dans le menu déroulant, puis cliquez sur << pour renseigner automatiquement la règle avec les paramètres par défaut de cette application.

Adresse IP: Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous pouvez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparait dans le menu déroulant Computer Name (Nom d'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur le bouton << pour renseigner automatiquement l'adresse IP.

Port privé/ Saisissez le port que vous pouvez ouvrir à côté de Private Port public: Port (Port privé) et Public Port (Port public). Les ports privé et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l'application sur l'ordinateur du réseau local.

Type de protocole : Sélectionnez TCP, UDP, ou Les deux dans le menu déroulant.

Règles d'application

Certaines applications nécessitent plusieurs connexions, notamment les yeux sur Internet, les videoconferences et la téléphonie VoIP par Internet. Ces applications fonctionnent parfois difficilement via la traduction d'adresses de réseau (NAT). Les règles d'application permettent à certaines de ces applications de fonctionner avec le DIR-505. Si vous avez besoin d'exécuter des applications qui exigent plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), sélectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin qu'ils s'ouvrent au traffic entrant. Après avoir effectué les modifications, cliquez

sur le bouton Save Settings (Enregistrer les paramètres).

Nom: Saisissez un nom pour la règle ou sélectionnez une application dans le menu déroulant, puis cliquez sur << pour renseigner automatiquement la règle avec les paramètres par défaut de cette application.

Ce port sert à déclencher l'application. Il peut s'agir d'un seul port ou d'une plage de ports.

Type de traffic: Sélectionnez le protocole du port de déclenchement : TCP, UDP ou Les deux.

Pare-feu: Ce numéro de port, situé du côté d'Internet, sert à accéder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.

Type de trafic: Sélectionnez le protocole du port du pare-feu : TCP, UDP ou Les deux.

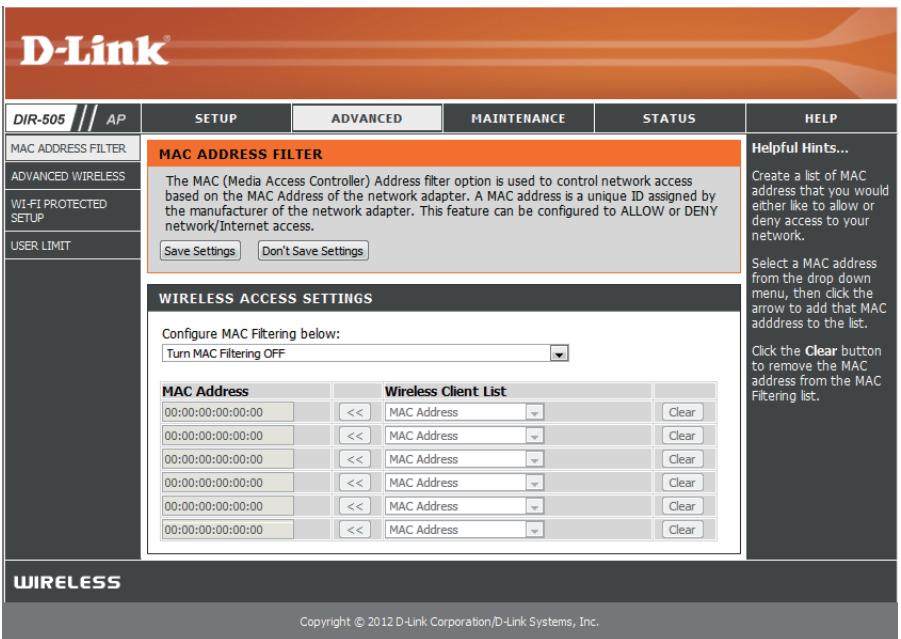

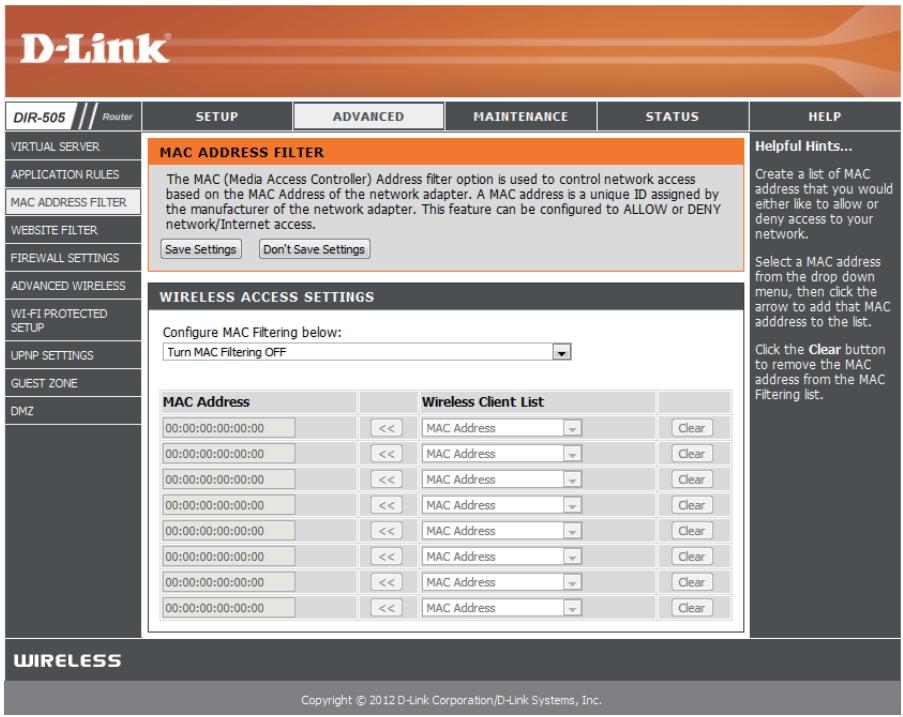

Filtre d'adresse MAC

Utilisez MAC (Media Access Control) Filters (Filtres MAC) pour contrôler l'accès à votre réseau en fonction des adresses MAC des clients connectés. Vous pouvez définir le filtrage d'adresses MAC pour seulement autoriser les adresses MAC répertoriées à se connecter ou bloquer l'accès à toutes les adresses MAC répertoriées. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Paramètres Configurez le fonctionnement du filtrage MAC en utilisant la zone déroulante pour sélectionner une option :

Turn MAC Filtering OFF (Désactiver le filtrage MAC) : Désactive le filtrage MAC.

Turn MAC Filtering ON and ALLOW computers listed to access the network (ACTIVER le filtrage MAC et AUTORISER les ordinateurs répertoriés à accéder au réseau): Lorsque cette option est sélectionnée, seul ont accès au réseau. Tous les autres périphériques sont bloqués.

Turn MAC Filtering ON and DENY computers listed to access the network (ACTIVER le filtrage MAC et EMPECHER les ordinateurs répertoriés d'accéder au réseau): Lorsque cette option est sélectionnée, tous les PC et périph se voient refuser l'accès au réseau. Tous les autres périphériques sont autorisés à y accéder.

MAC Address Saisissez les adresses MAC que vous souhaitez filtrer. Vous (Adresse MAC) : pouvez sélectionner un client actuellement connecté à votre point d'accès dans le menu déroulant Wireless Client List (liste de clients sans fil), puis cliquer sur le bouton correspondant << pour renseigner l'adresse MAC automatiquement. Cliquez sur le bouton Clear (Supprimer) pour supprimer l'adresse MAC saisie.

Filtres web

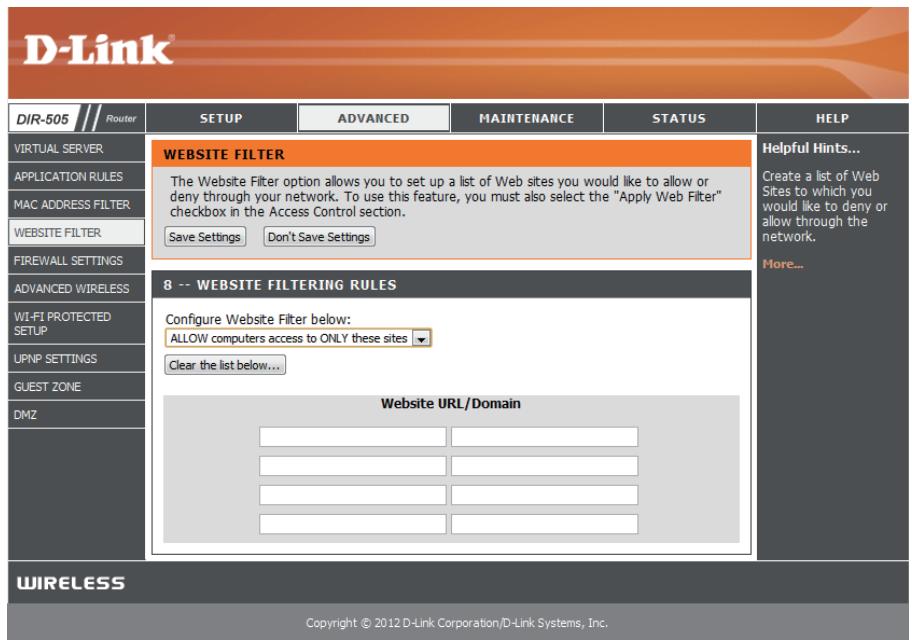

Les filtres de sites Web vous permettent de configurer une liste de sites Web dont l'accès doit être autorisé ou bloqué. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Website Configurez le fonctionnement du filtrage de site Web en Filtering utiliser la zone déroulante pour sélectionner une option : Rules (Règles de filtrage DENY computers access to ONLY these sites (REFUSER des sites Web) l'accès des ordinateurs à ces sites UNIQUEMENT): Lorsque cette option est sélectionnée, tous les PC et périphériques du réseau se voient refuser l'accès aux sites Web indiqués. Tous les autres sites Web sont autorisés à y accéder.

ALLOW computers access to ONLY these sites (AUTORISER l'accès des ordinateurs à ces sites UNIQUEMENT): Lorsque cette option est sélectionnée, tous les PC et périphériques du réseau ont seulement accès aux sites Web indiqués. Tous les autres sites Web sont bloqués.

URL/domaine Saisissez les sites Web à bloquer ou autoriser dans les zones du site Web : de texte. Toute adresse de site Web contenant le texte saisi sera bloquée.

Paramètres du pare-feu

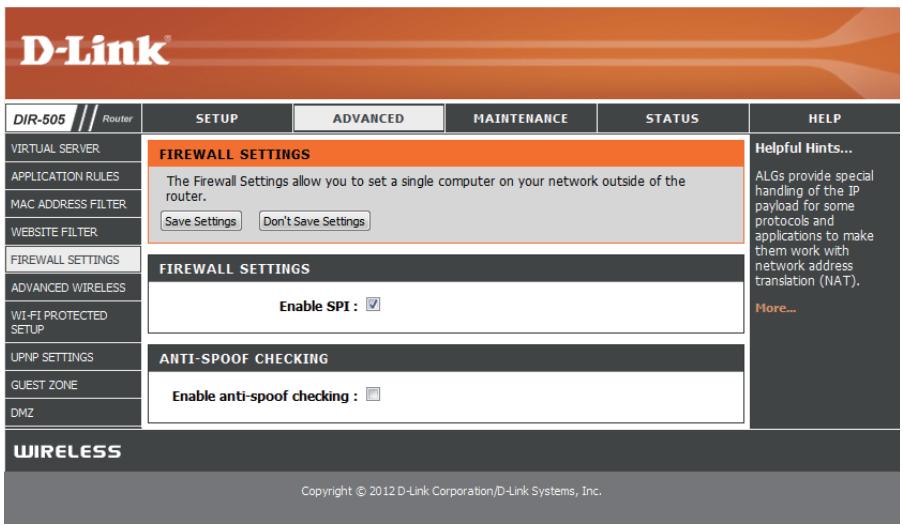

L'activation du pare-feu SPI et des contrôles anti-usurpation offre une protection contre les attaques sur Internet. Dans certains cas, vous voudrez peut-être les désactiver si vous avez des difficultés à faire fonctionner certaines applications. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer le SPI: Le SPI, de l'anglais Stateful Packet Inspection, inspection dynamique de paquets, également connue comme filtrage dynamique de paquets, vous aide à vous protéger des cyberattaques en analysant les divers états d'une session. Il certifie que le traffic général durant la session est conforme au protocole.

Anti-Spoof Check Activez cette fonction pour protégerez le réseau de certains (Vérification de types d'attaques de type usurpation d'adresse IP. L'anti-usurpation d'adresse IP):

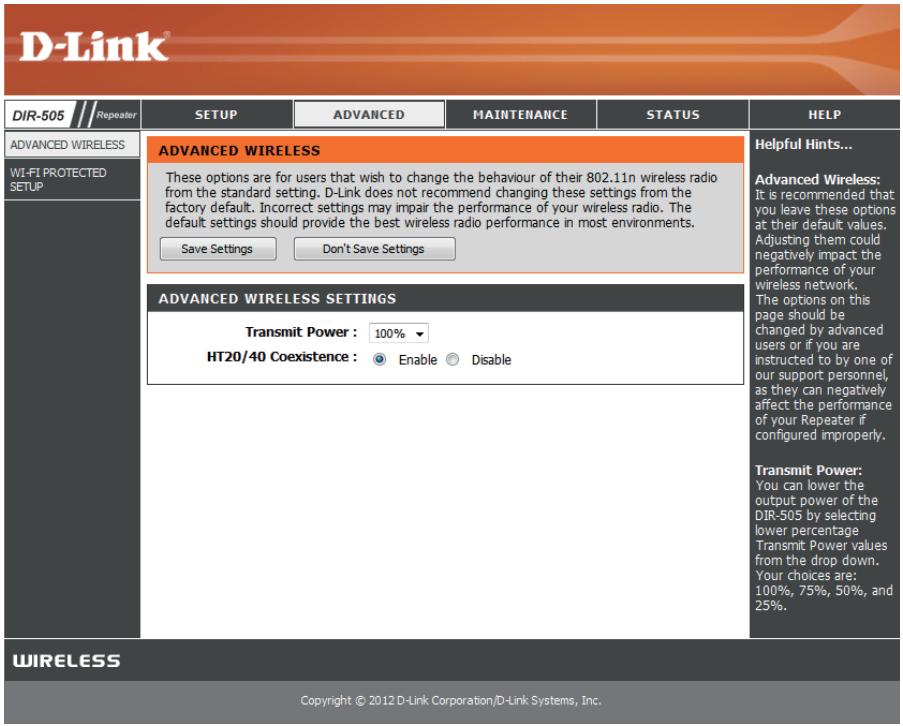

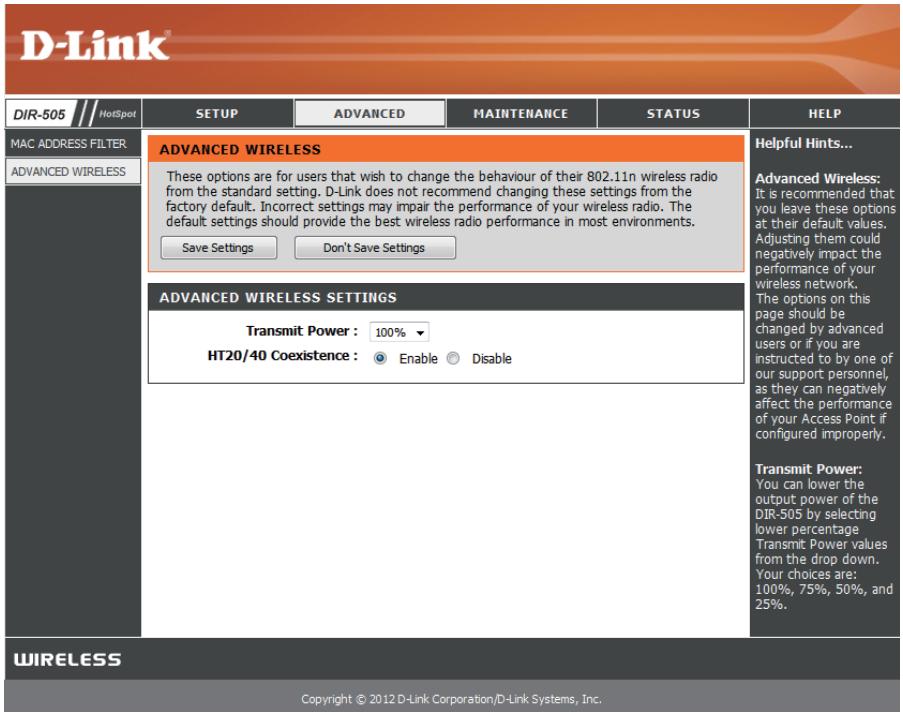

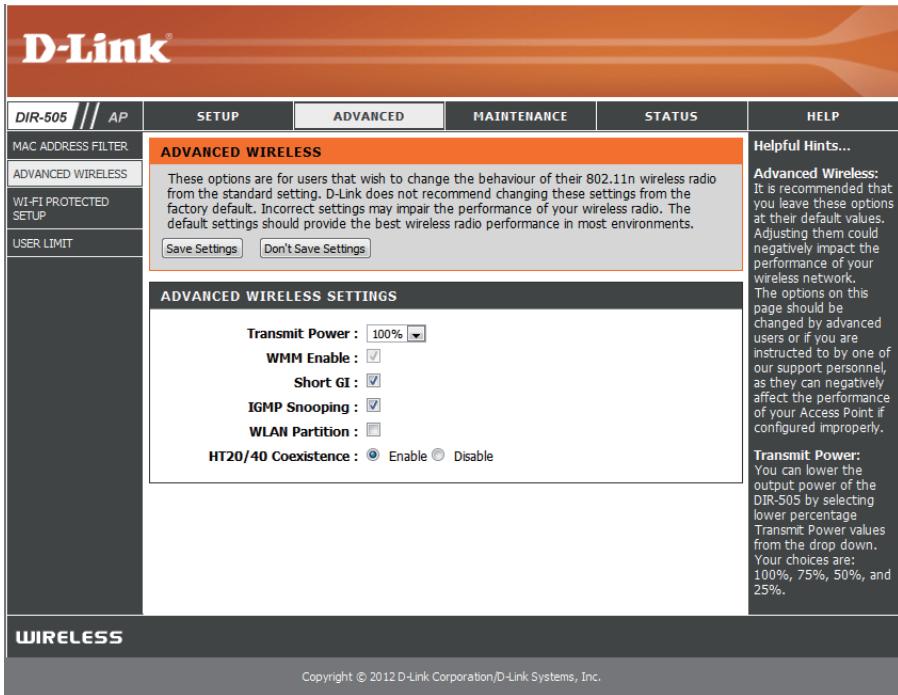

Cet écran vous permet de définir divers paramètres sans fil avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spécifiques, il est recommandé de les laisser à leurs valeurs par défaut. APRÈS avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Puissance de Utilisez le menu déroulant pour définir la puissance de transmission des antennes.

Activation de WMM correspond à la qualité de service (QoS) de votre réseau sans fil. Cette fonction améliore la qualité des applications vidéo et vocales pour vos clients sans fil.

IG court: Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, la connexion risque d'être moins fiable et une perte de données plus importante est possible.

Surveillance du Cochez cette case pour activer cette fonction. traffic IGMP :

Partition du fil: Cette option permet d'activer le fonctionnement réseau local sans 802.11d. 802.11d est une caractéristique sans fil développée pour autoriser le déploiement de réseaux sans fil dans des pays ne pouvant pas utiliser la norme 802.11. Cette fonction ne doit être activée que dans les pays qui en ont besoin.

HT 20/40 Cochez cette case pour activer cette fonction. Coexistence (Coexistence HT20/40):

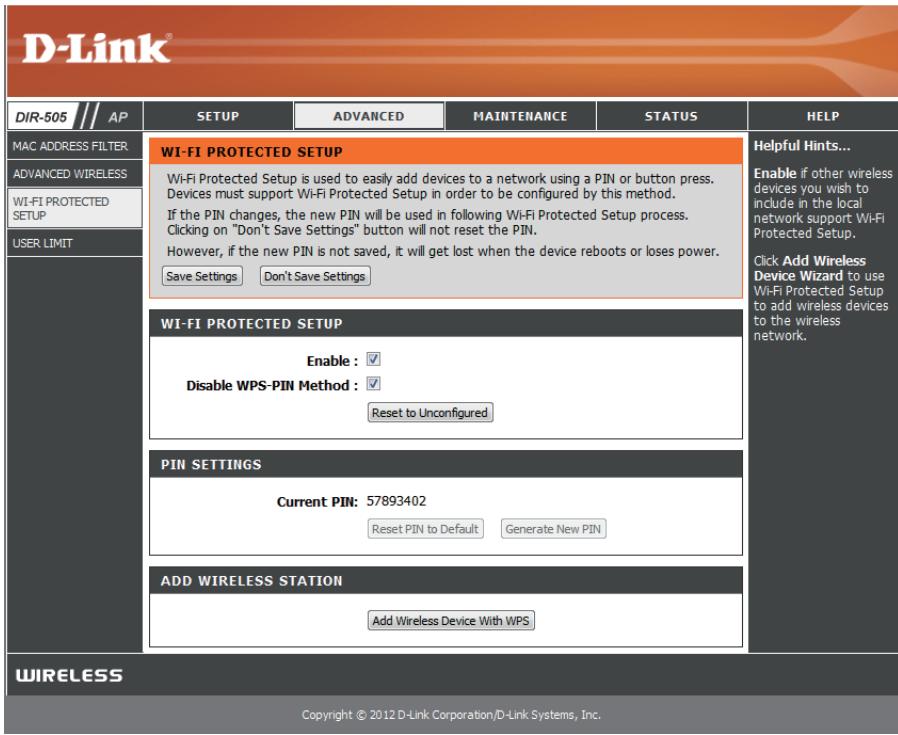

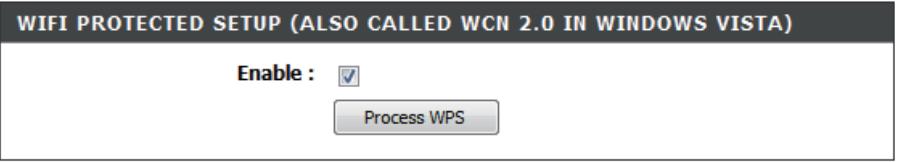

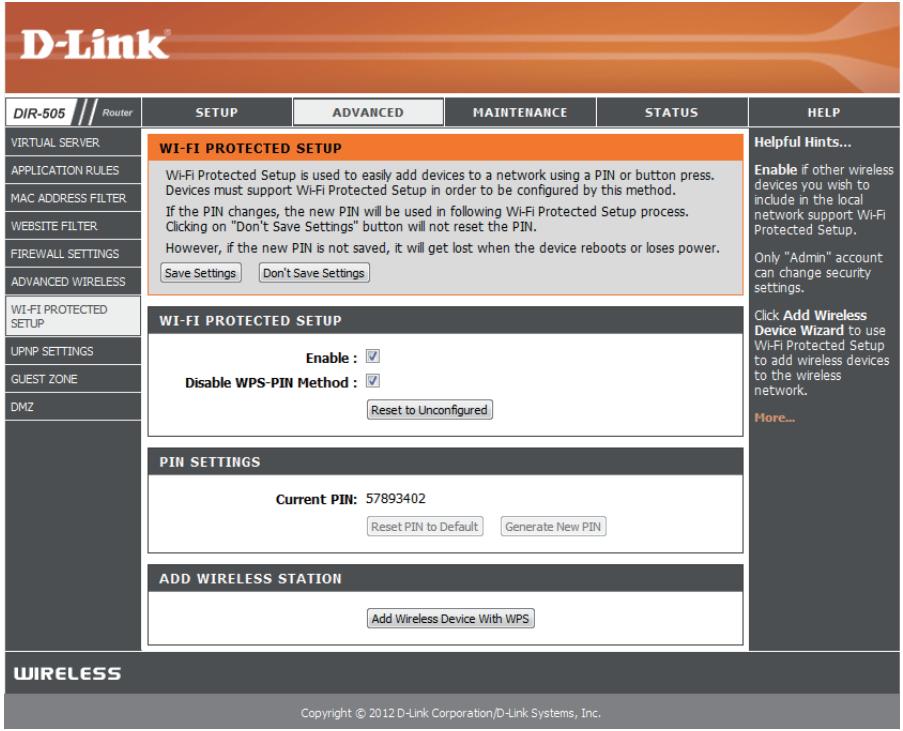

Le système WPS est un moyen simplifié de configurer les paramètres de base du DIR-505. Il peut également servir à créer automatiquement une connexion sans fil sécurisée à un client sans fil. Après avoir effectué les modifications, cliquez sur le

bouton Save Settings (Enregistrer les paramètres).

Activer : Cochez cette case pour activer les fonctions WPS du DIR-505.

Désable WPS La désactivation de cette fonction désactive également la PIN Method méthode de connexion et de configuration par PIN du WPS. (Désactiver la Si vous pouvez reconfigurer le routeur à l'aide de la méthode WPS- PIN du WPS, cliquez sur le bouton Reset to Unconfigured PIN): (Réinitialiser sur non configuré). Vous pourrez tout de même ajouter des clients sans fil via le WPS.

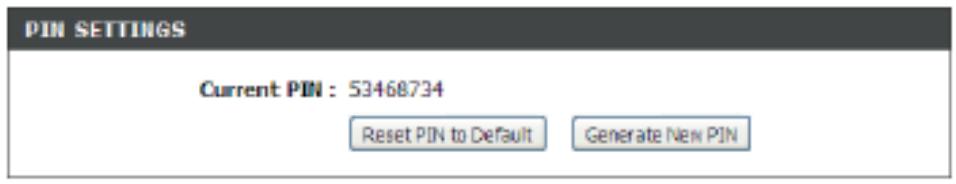

Paramètres du routeur : Affiche le code PIN actuel du routeur. Vous pouvez le réinitialiser à sa valeur par défaut en cliquant sur le bouton Reset PIN to Default (Réinitialiser le PIN sur sa valeur par défaut) ou créer un nouveau code PIN en cliquant sur le bouton Generate New PIN (Générer un nouveau code PIN).

Add Wireless Ici, vous pouvez cliquer sur le bouton Add Wireless Device Station (Ajouter With WPS (Ajouter un périhérique sans fil avec WPS) pour une station sans executer un assistant vous permettant de connecter d'autres fil): périhériques via le WPS.

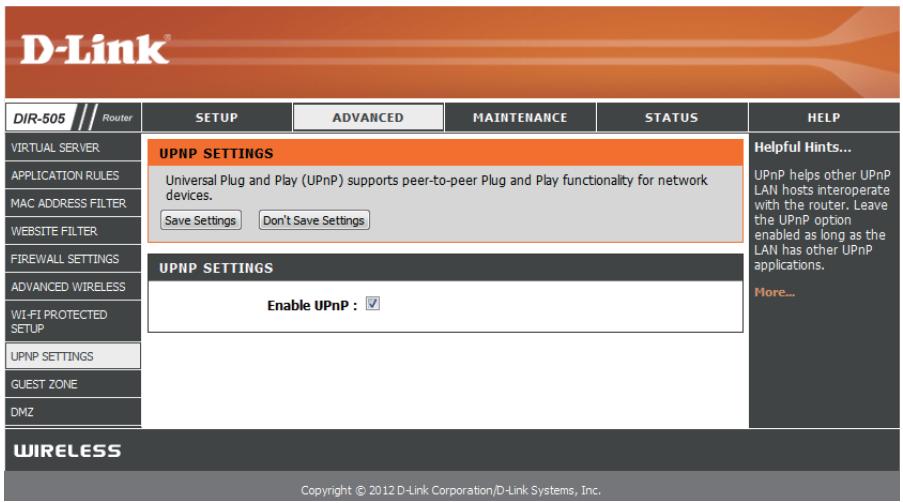

Paramètres upnp

Cette page permet d'activer l'UPnP, qui peut servir à établir une compatibilité avec certains équipements de mise en réseau, logiciels et périphériques. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer UPnP: Pour utiliser la fonction Plug and Play universelle (UPnP™), cochez la case Enabled (Activation).

Zone d'invité

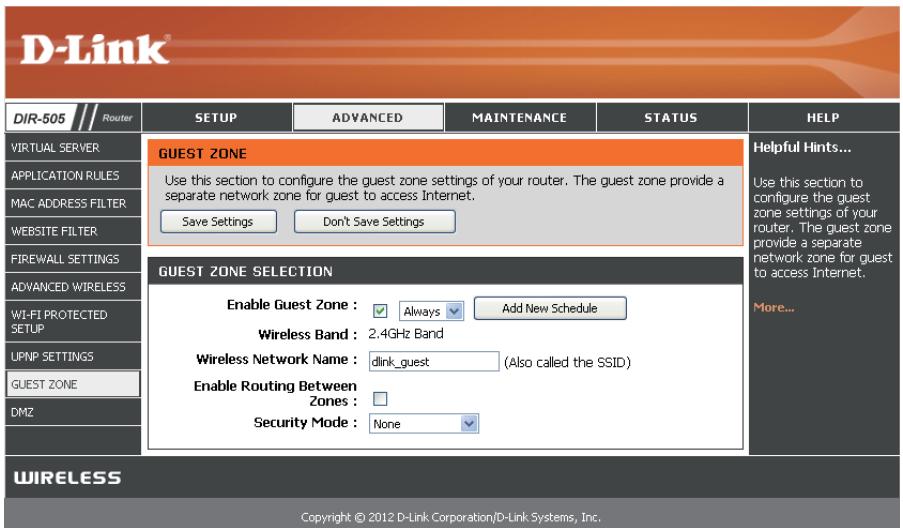

La fonction Guest Zone (Zone invitée) vous permet de créer un réseau sans fil distinct qui peut être utilisé par les invités pour accéder à Internet. Ces zones seront séparées de votre réseau sans fil principal pour vous permettre de partager l'accès Internet sans qu’elles puissent se connecter à vos propres périphériques. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer la Cochez cette case pour activer la fonction Guest Zone. zone invitée :

Add New Indiquez quand la Guest Zone (Zone invitée) sera active. Le Schedule calendrier peut être défini sur Always (Toujours) pour que la (Ajouter une zone invitée soit toujours activée. Vous pouvez sélectionner un nouveau calendrier que vous avez créé ou cliquer sur le bouton calendrier): Add New Schedule (Ajouter le nouveau calendrier) pour en créer un.

Nom du Saisissez un nom de réseau sans fil (SSID) pour votre zone réseau sans invite. Il doit être différent du nom de votre réseau sans fil principal.

Activez la case pour autoriser la connectivité du réseau routage entre la zone invité et votre réseau principal. les zones :

Mode de sécurité, vous pouvez sélectionner entre None (Aucun), WEP, WPA-Personal (WPA personnel) et WPA-Enterprise (WPA entreprise). Reportez-vous à la section « Paramètres sans fil » en page 39 pour obtenir des informations sur la configuration des différents modes de sécurité.

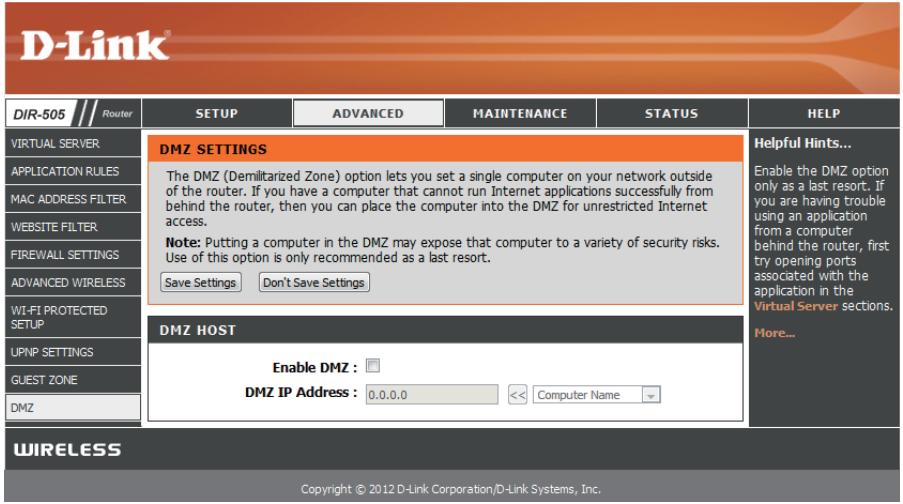

Zone démilitarisée

L'activation de la DMZ vous permet de définir un seul PC ou périphérique en réseau comme étant « exposé » en-dehors du routeur et ayant un accès illimité à Internet. En temps normal, cette option est déconseillée et ne doit être utilisée que si vous en avez besoin pour une raison spécifique. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer la DMZ : Cochez la case pour activer la DMZ.

DMZ IP Address Saisissez l'adresse IP du périphérique situé sur votre réseau (Adresse IP que vous pouvez placer dans la DMZ). Vous pouvez utiliser la zone déroulante pour sélectionner un périphérique, puis cliquer sur le bouton << pour renseigner automatiquement l'adresse IP de ce périphérique.

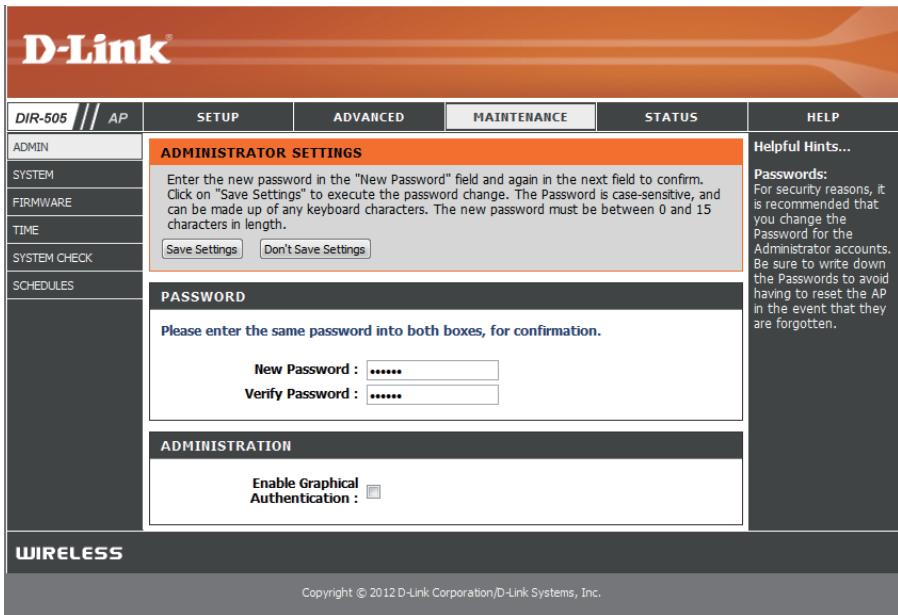

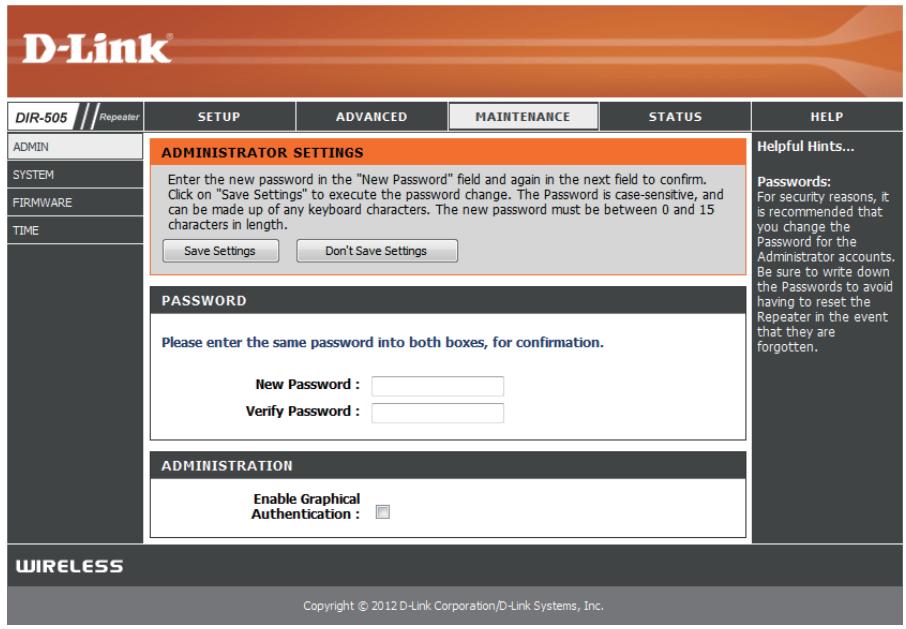

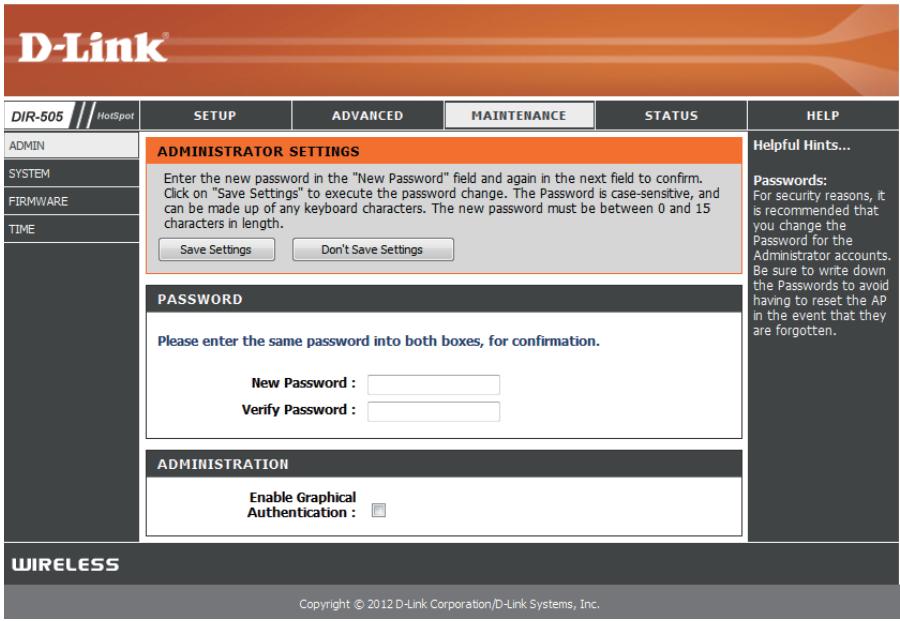

Cette page vous permet de modifier le mot de passe du compte administrateur pour configurer les paramètres du DIR-505. Vous pouvez également activer l'authentification graphique (CAPTCHA) sur cette page. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Mot de passe: Saisissez un nouveau mot de passe pour le compte administrateur. L'administrateur peut modifier les paramètres.

Vérify Password Saisissez le même mot de passe que celui qui vous a été (Confirmer le mot de passe entré dans la zone de texte précédente afin de vérifier son exactitude).

Enable Graphical Cochez cette case pour activer Graphical Authentication (Authentication graphique) ou CAPTCHA lorsque vous vous connectez à l'interface Web du DIR-505. Cela fournit une couche supplémentaire de sécurité en vous demandant de saisir un code affiché à l'écran.

Activer le serveur Cochez cette case pour activer la fonction HTTPS lorsque HTTPS: vous vous connectez au routeur à des fins de configuration. Lorsque cette fonction est activée, vous devez saisir https:// pour connecter le DIR-505. Par exemple : https://dlinkrouter

Enable Remote La gestion à distance permet de configurer le DIR-505 sur Management Internet, via un navigateur Web. Un nom d'utilisateur et un mot de passe restent nécessaires pour accéder à l'interface de configuration.

Remote Admin Ce port servira à accéder à l'interface de configuration du DIR-505 lorsque vous utilisez la gestion distante. Vous devez ajouter d'administration à ce numéro de port après l'adresse IP.

distance):

Exemple : http://x.x.x.x:8080 ou x.x.x.x correspond à l'adresse IP du DIR-505 et 8080 au port admin distant.

Heure

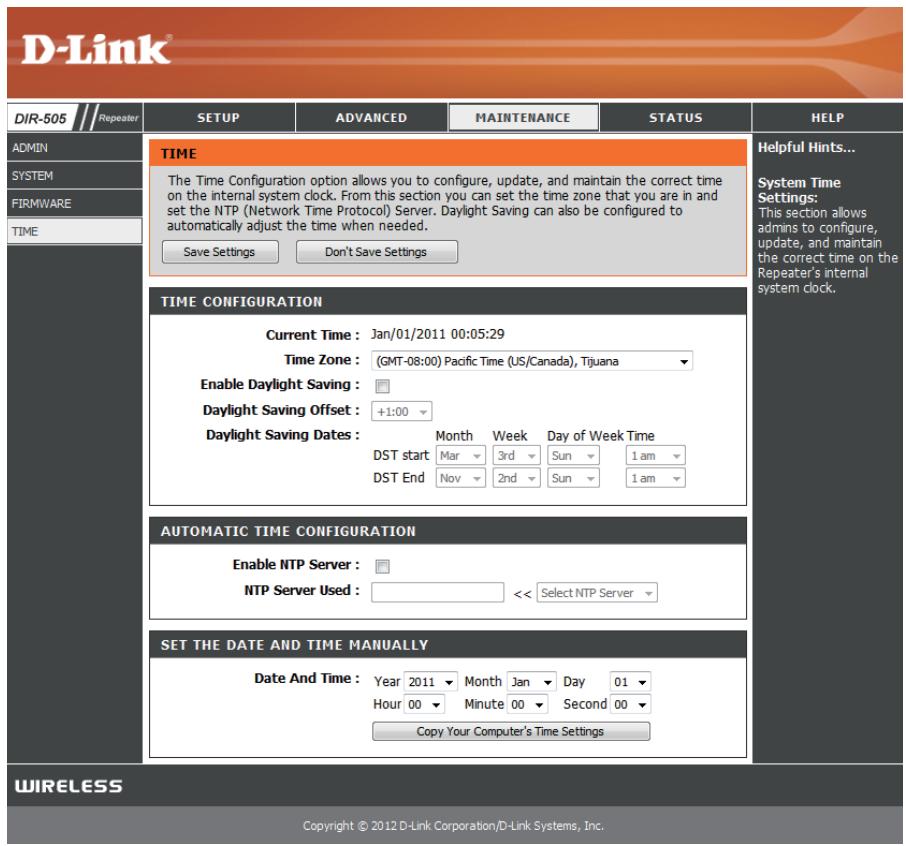

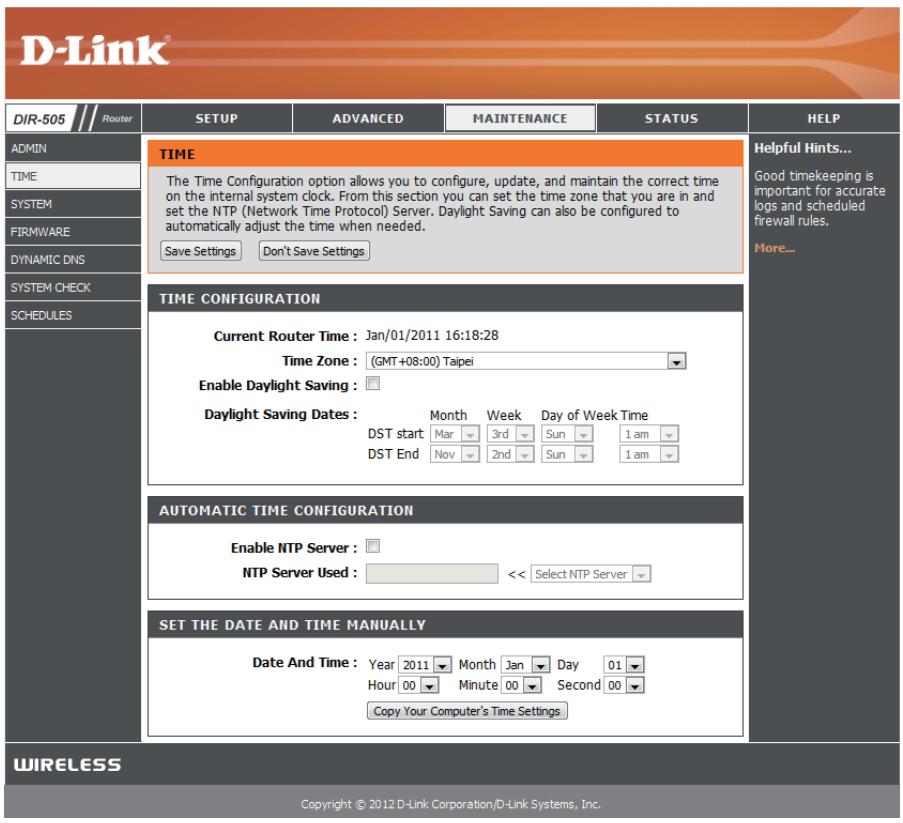

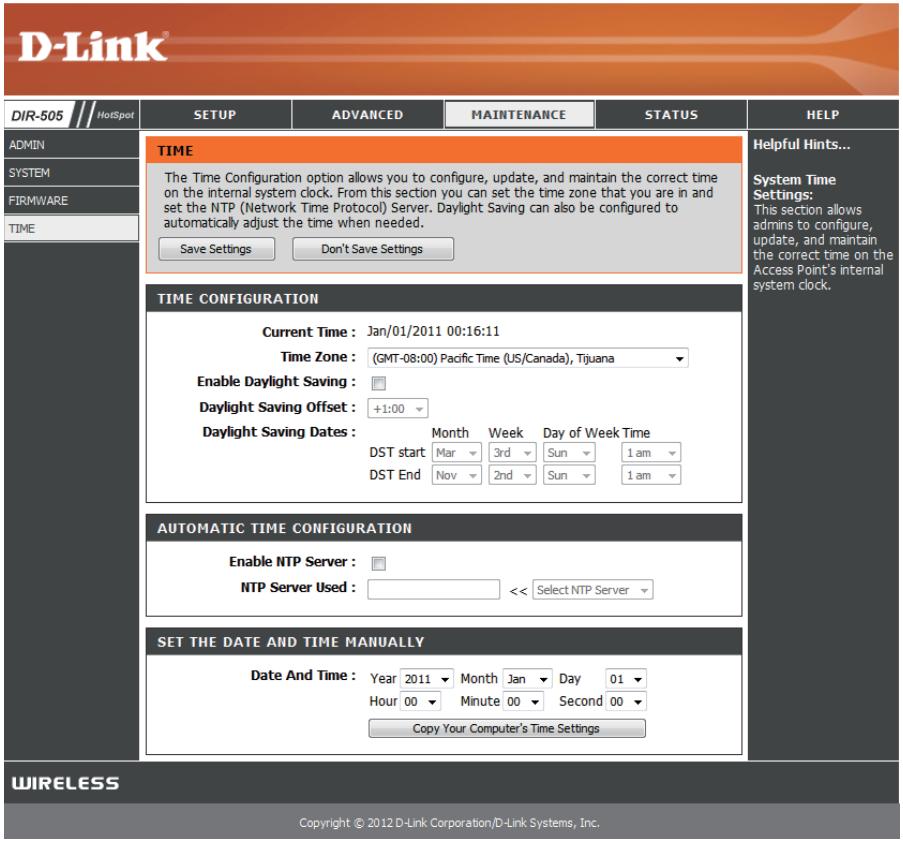

La page Time (Heure) vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. Dans cette section, vous pouvez définir le fuseau horaire correspondant à votre emplacement géographique. L'heure d'été peut également être configurée pour ajuster l'heure automatiquement en cas de besoin. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Fuseau Sélectionnez le fuseau horaire dans le menu déroulant.

horaire :

Activer Pour sélectionner l'heure d'être manuellement, cochez la case l'heure d'être : Activer l'heure d'être. Ensuite, utilisez le menu déroulant pour sélectionner une heure d'être avant d'en saisir les dates de début et de fin.

Activer le protocole NTP (Network Time Protocol) synchronise les serveurs NTP : heures des horloges des ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.

NTP Server Indiquez le serveur NTP ou sélectionnez-en un dans le menu Used (Serveur déroulant.

NTP utilise):

Date et Pour saisir l'heure manuellement, saisissez les valeurs dans

Heure : les champs Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregister les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran.

Système

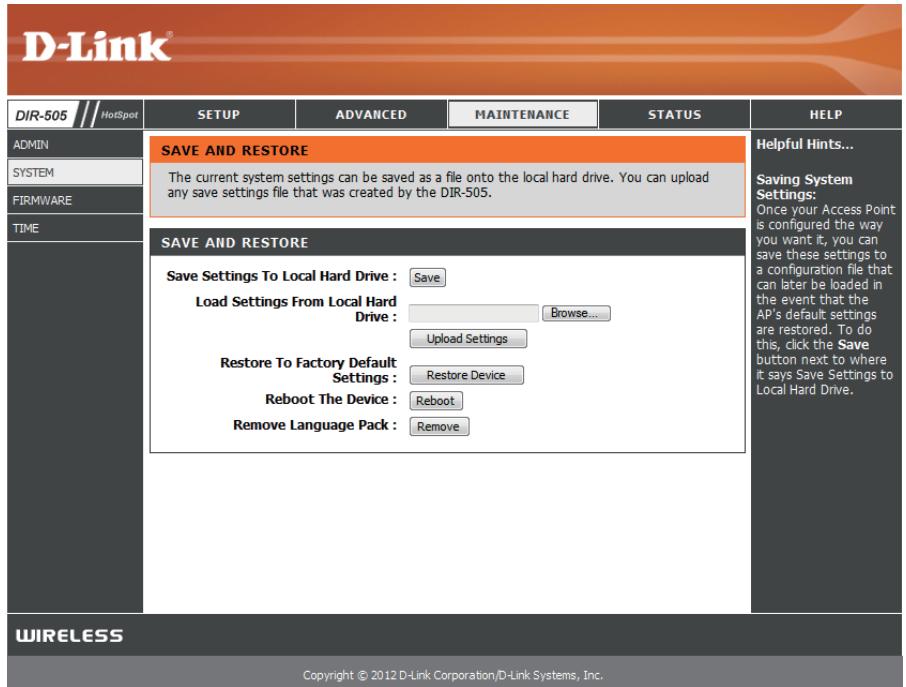

Cette page vous permet d'enregistrer et de restaurer votre configuration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés.

Sauvegarder les paramètres sur le disque dur local :

Cliquez sur le bouton Save (Enregistrer) pour enregistrer les paramètres de configuration actuels du Répéteur dans un fichier du disque dur de l'ordinateur que vous utilisez. Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.

Charger des paramètres depuis le disque dur local :

Utilisez cette option pour charger les paramètres de configuration préalablement enregistrés. Cliquez sur Browse (Parcourir) pour rechercher un fichier de configuration préalablement enregistré. Ensuite, cliquez sur le bouton Upload Settings (Télécharger les paramètres) pour les transférer vers le DIR-505.

Restaurer les paramètres par défaut :

Cette option restaurera tous les paramètres de configuration aux valeurs d'usine par défaut. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous voulez enregistrer vos paramètres de configuration actuels, utilisez le bouton Save (Enregistrer) ci-dessus.

Remarque : La restauration des paramètres d'usine ne réinitialise pas l'état du WPS sur Non configuré.

Réinitialiser le périphérique :

Cliquez sur le bouton Reboot (Réinitialiser) pour redémarrer le Répéteur.

Supprimer le pack linguistique :

Si vous avez précédemment installé un pack linguistique, vous pouvez le supprimer en cliquant sur le bouton Remove (Supprimer).

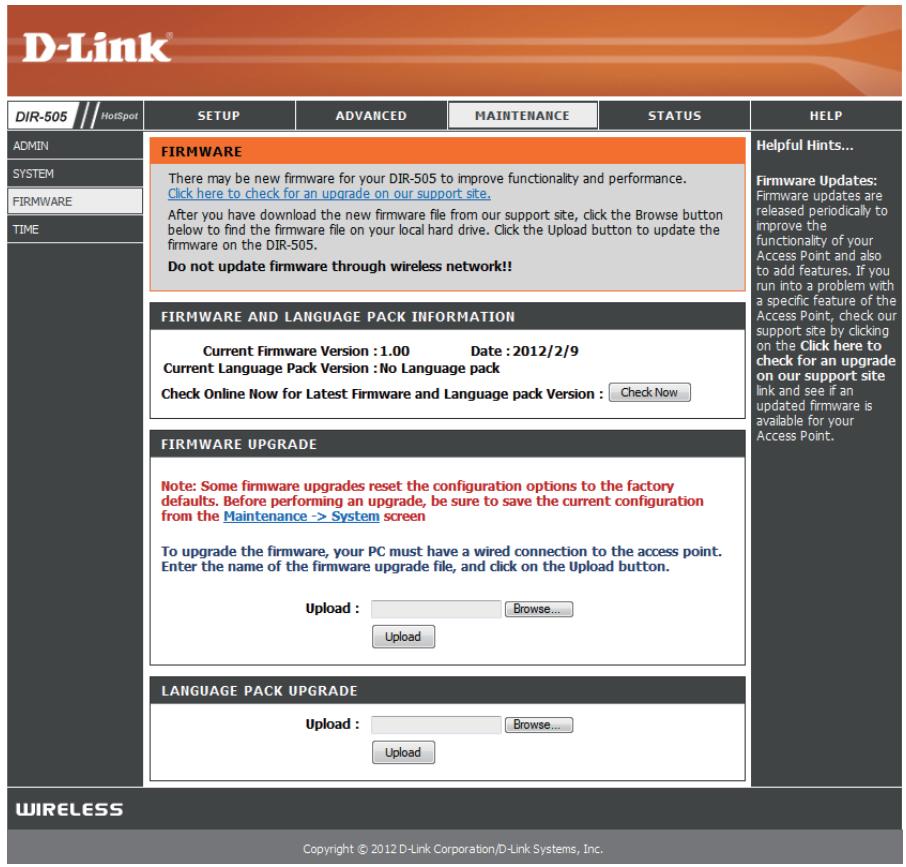

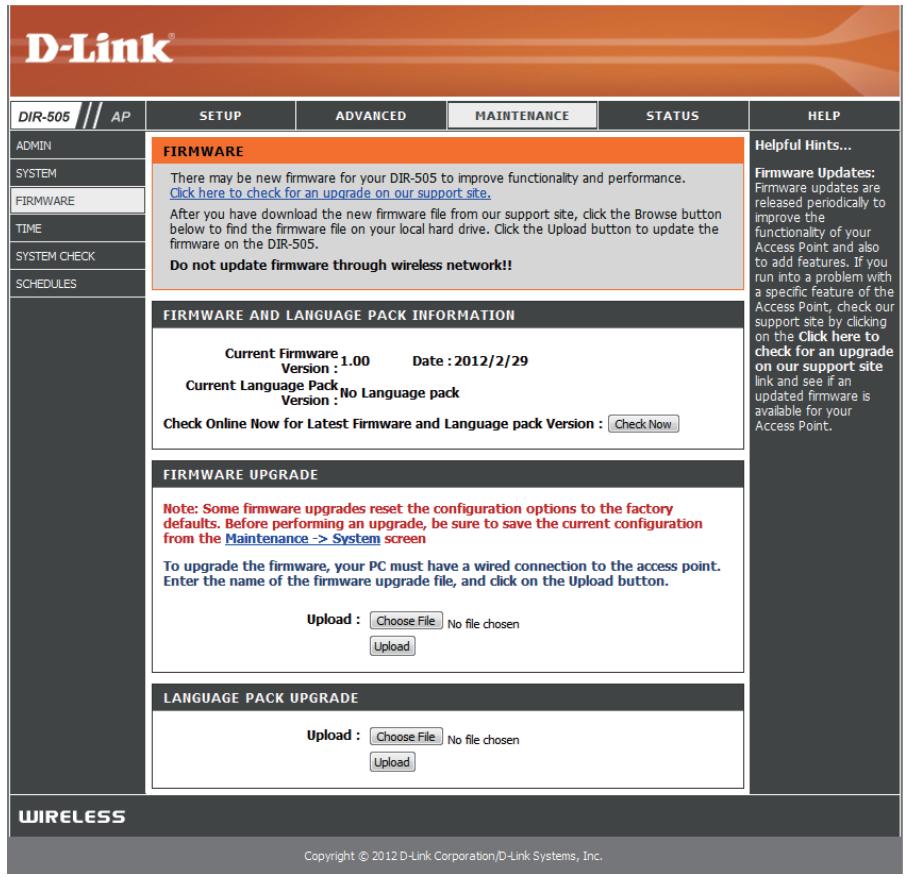

Microprogramme

Cette page vous permet de partager à jour le microprogramme du DIR-505. Vérifiez que le microprogramme que vous pouvez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Pour voir si des mises à jour du microprogramme sont disponibles, visitez le site Web de support technique de D-Link à l'adresse (www.dlink.fr, rubrique Support technique). Vous pouvez y télécharger les mises à jour du microprogramme sur votre disque dur.

Microprogramme Cliquez sur le bouton Check Now (Contrôler maintenant) Upgrade (Mise à jour). Pour recherche s'il existe un microprogramme mis à jour. Le cas échéant, téléchargez le nouveau microprogramme: sur votre disque dur.

Après avoir téléchargé le nouveau microprogramme, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme. Ne déconnectez pas le DIR-505 ni l'alimentation de votre ordinateur ou de votre DIR-505 pendant le processus de mise à jour.

Vous pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles.

Téléchargez un pack linguistique depuis le site Web de (Parcourir): D-Link. Après avoir téléchargé le nouveau pack linguistique, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Télécharger pour terminer la mise à jour du pack linguistique.

DNS dynamique

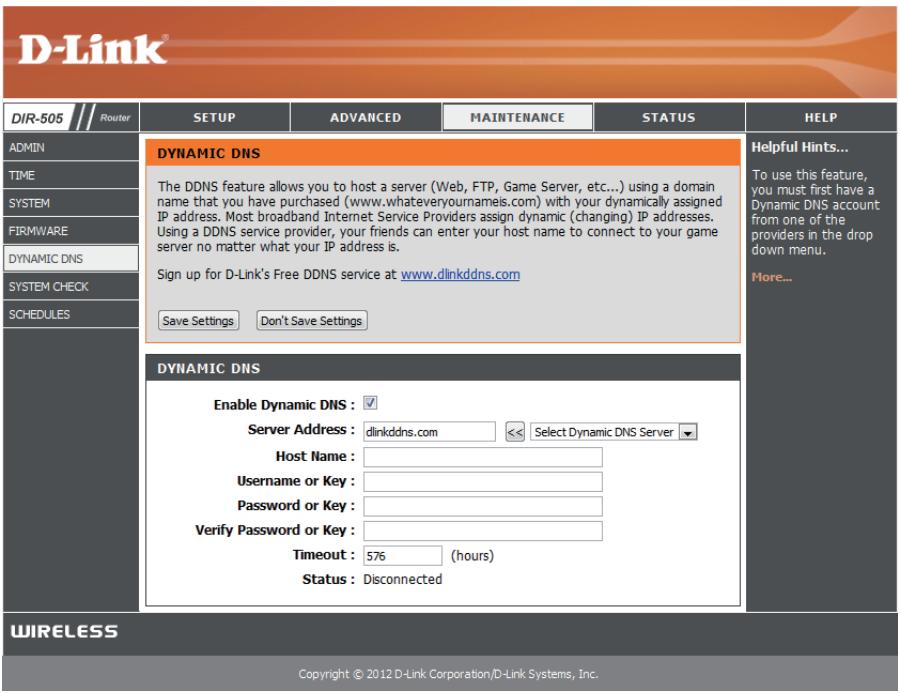

La fonction DDNS vous permet d'héberger un serveur (Web, FTP, de produits, etc.) derrière votre DIR-505 en utilisant un nom de domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d'accès Internet haut débit attribuent des adresses IP dynamiques (changeantes). Si vous utilisez un fournisseur de services DDNS, quiconque peut entrer librement le nom de domaine pour se connecter à leur serveur, quel que soit leur adresse IP. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Cochez cette case pour activer DDNS.

Dynamic DNS

(Activer le DNS

dynamique) :

Server Address : Saisissez l'adresse du serveur DDNS ou sélectionnez-vous (Adresse du service DDNS dans le menu déroulant, puis cliquez sur le serveur) : bouton < < pour renseigner automatiquement l'adresse correspondant au service DDNS.

Nom d’hôte : Saisissez le nom d’hôte que vous avez enregistré avec votre fournisseur de service DDNS.

Nom d'utilisateur Saisissez le nom d'utilisateur ou la clé qui correspond à votre ou clé: compte DDNS.

Mot de passe ou Saisissez le mot de passe ou la clé qui correspond à votre clé: compte DDNS.

Expiration du Saisissez une expiration du début (en heures). délai :

État : Affiche l'état de mise à jour du serveur DDNS.

Contrôle du système

Cette page vous permet de faire un test de ping afin de vérifier votre connectivité Internet.

Test de ping: Le test de ping sert à envoyer des paquets de ping afin de tester si votre DIR-505 est actif sur Internet. Saisissez l'Adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur le bouton Ping.

Les résultats des tentatives de ping s'affichent dans cette zone.

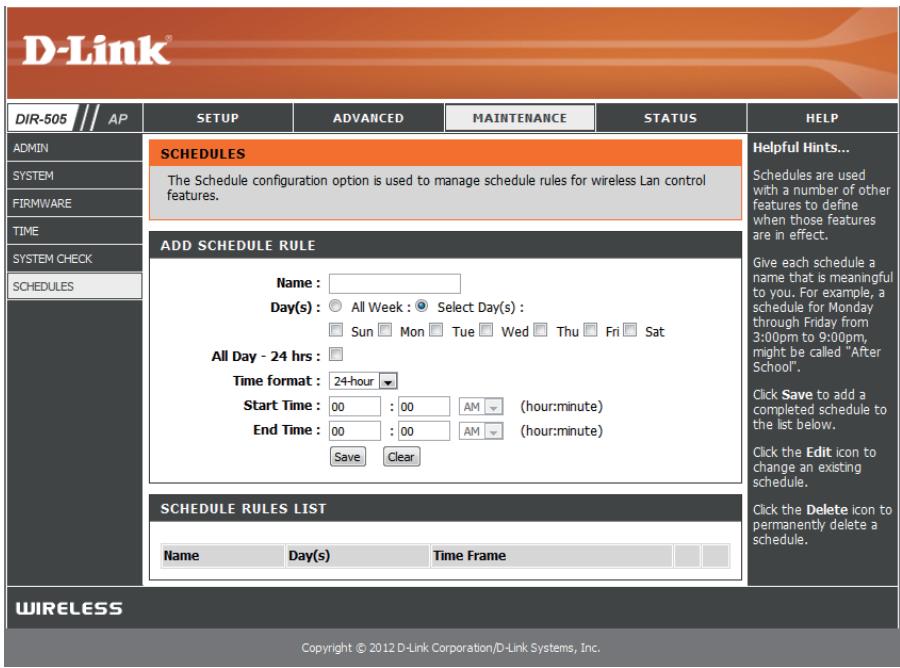

Tâches planifiées

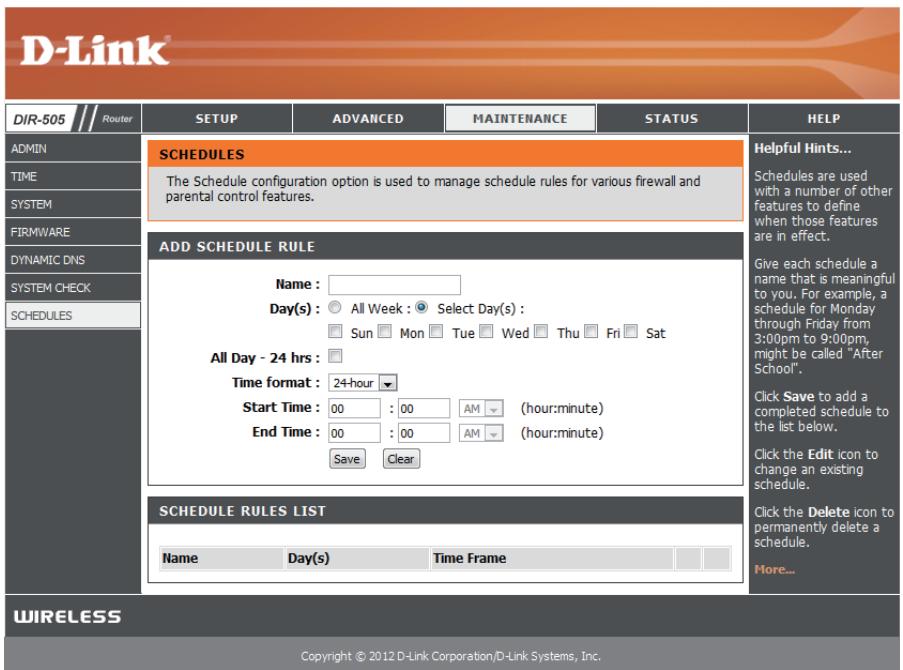

Vous pouvez des calendriers et les utiliser avec certaines fonctions du DIR-505 pour que ces fonctions soient actives pendant certaines heures de la journée ou de la semaine.

Nom: Saisissez un nom pour le nouveau calendrier.

Jours: Sélectionnez un ou plusieurs jours, ou cochez Toute laSemaine pour inclure tous les jours de laSemaine.

Time format: Cochez la case Toute la journée-24h ou saisissez une heure (Format de début et une heure de fin pour le calendrier. Hora):

Enregistrer: Après avoir saisi les détails de votre calendrier, cliquez sur le bouton Save (Enregistrer) pour enregistrer vos modifications.

Liste des calendriers créés apparait dans cette zone. Cliquez sur l'icone Edit (Modifier) pour effectuer des modifications ou sur l'icone Delete (Supprimer) pour supprimer le calendrier sélectionné.

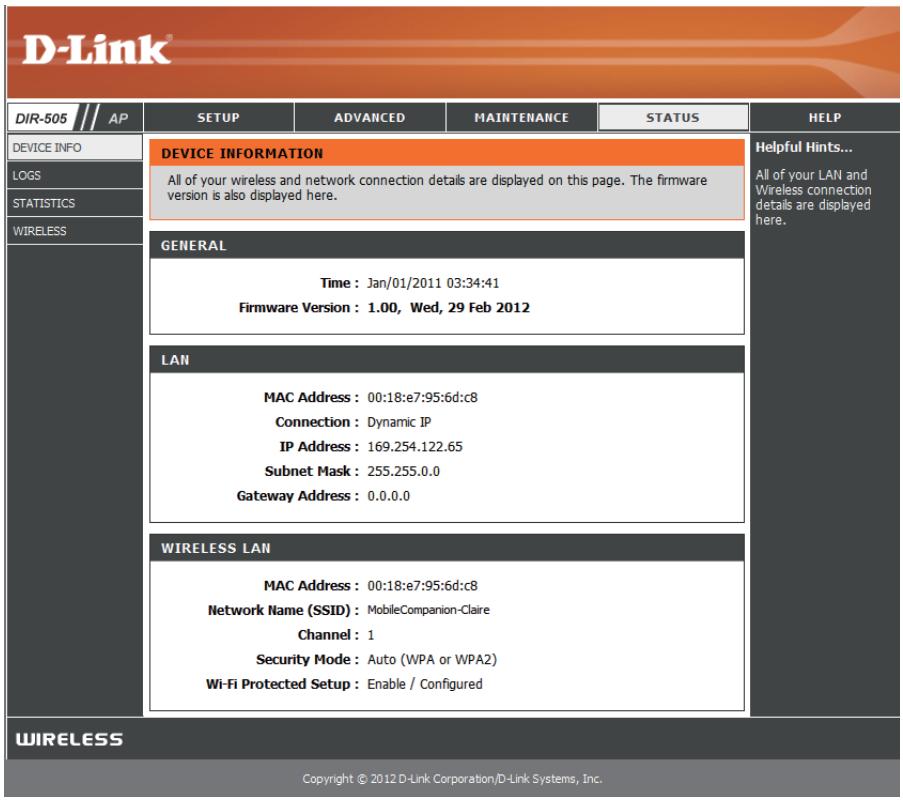

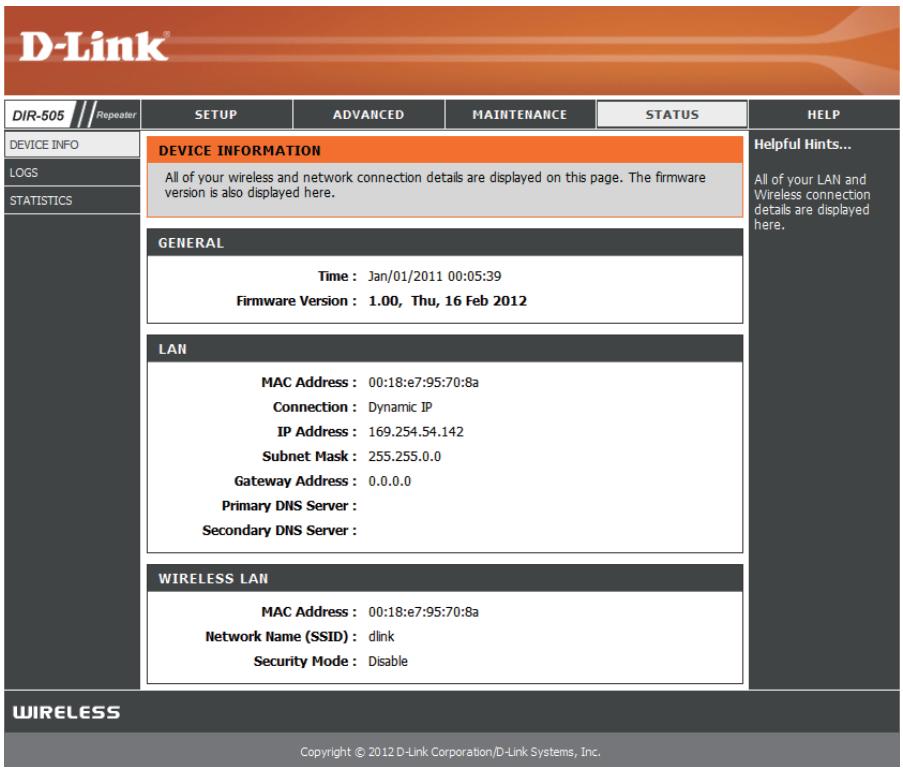

Informations sur le périphérique

Ct 505, affiche que sur le réseau local et le réseau local sans fil.

Généralités : Affiche la version et la date du microprogramme.

Réseau étendu : Affiche les informations relatives à la connexion à votre modem ou à Internet.

Réseau local: Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du point d'accès.

Réseau local sans fil: Affiche l'adresse MAC sans fil et les paramètres de votre réseau sans fil, comme le SSID et le canal.

Ordinateurs du Réseau local Affiche les informations relatives aux périphériques de votre réseau local: réseau local.

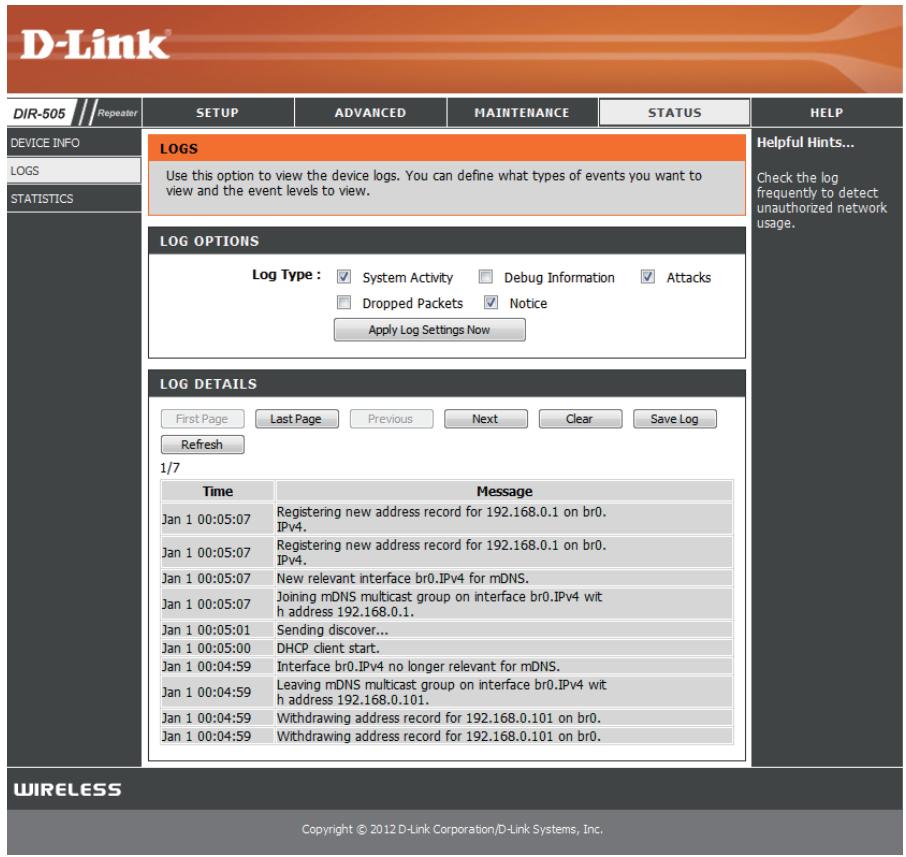

Journaux

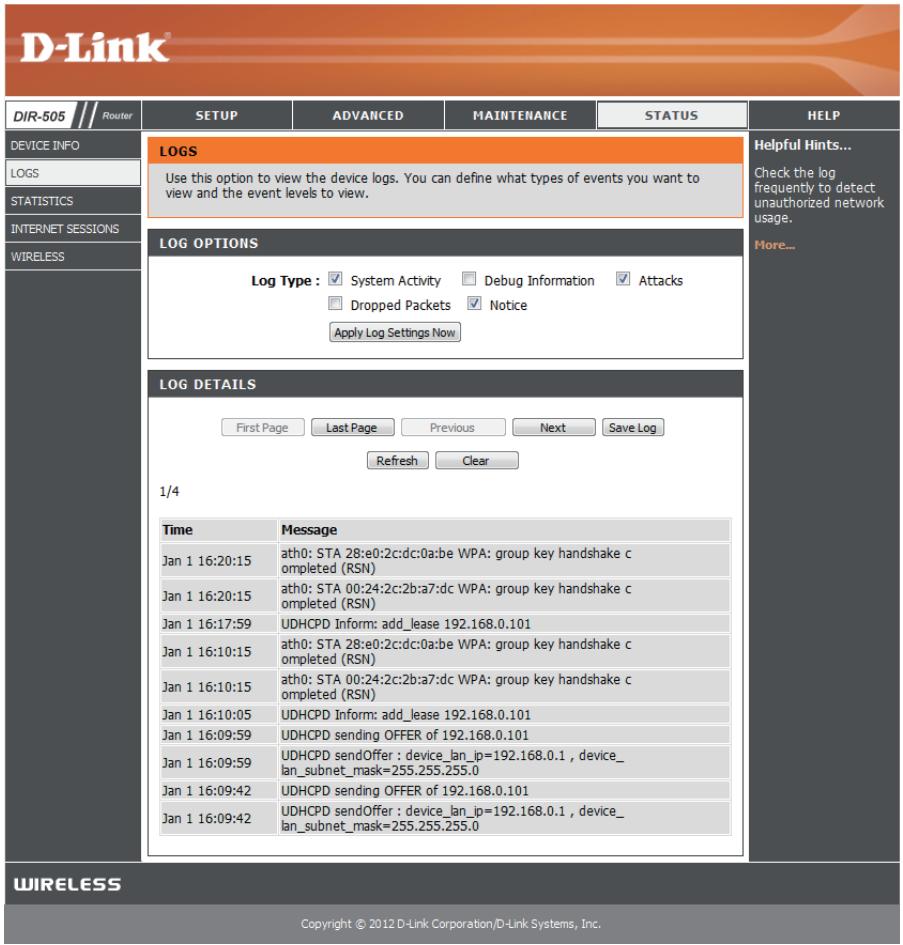

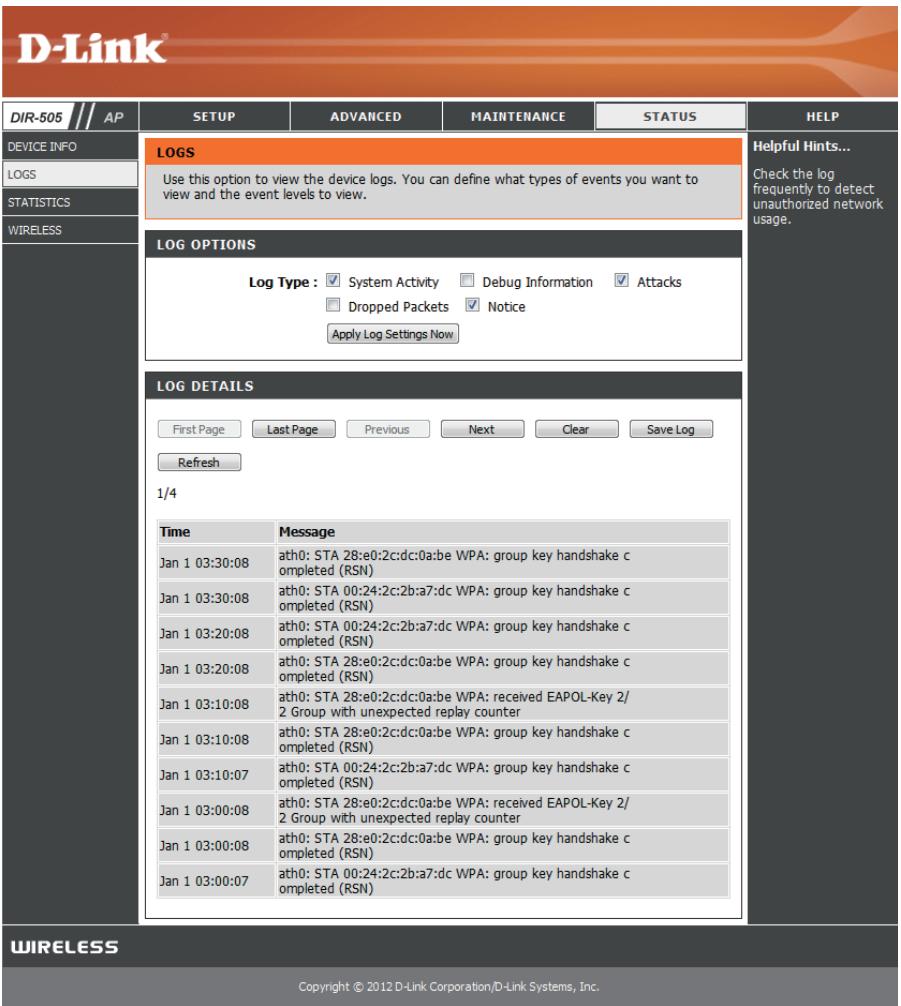

Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique.

Options du Vous pouvez afficher plusieurs types de journaux : System journal : Activity (Activité du système), Debug Information (Informations de déboggage), Attacks (Attaques), Dropped Packets (Paquets rejetsés) et Notice (Avis).

Première page : Ce bouton vous dirige vers la première page du journal.

Dernière Ce bouton vous dirige vers la dernière page du journal. page :

Précédent: Ce bouton vous dirige vers la page précédente du journal.

Suivant: Ce bouton vous dirige vers la page suivante du journal.

Effacer: Ce bouton efface tout le contenu actuel du journal.

Enregistrer le Ce bouton ouvre une boîte de dialogue où vous pouvez journal: enregistrer le journal actuel sur votre disque dur.

Refresh Ce bouton actualise le journal. (Actualiser):

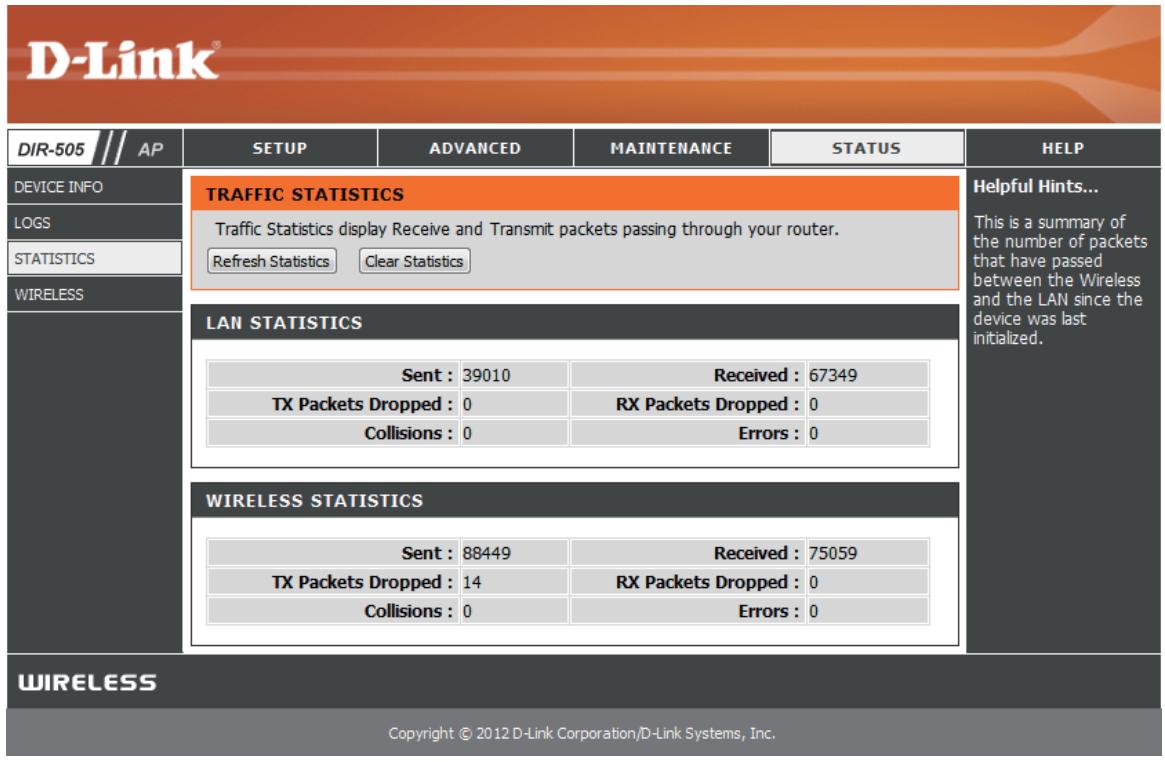

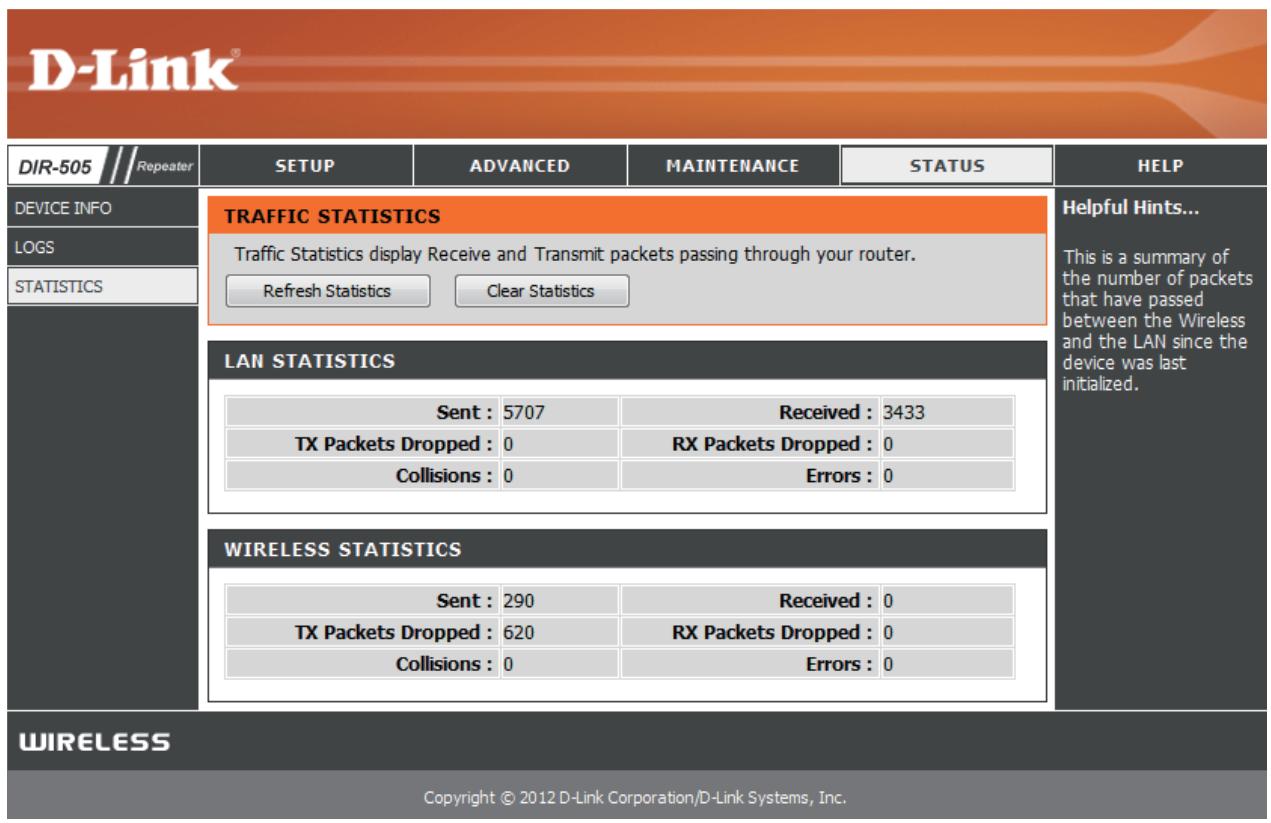

Statistiques

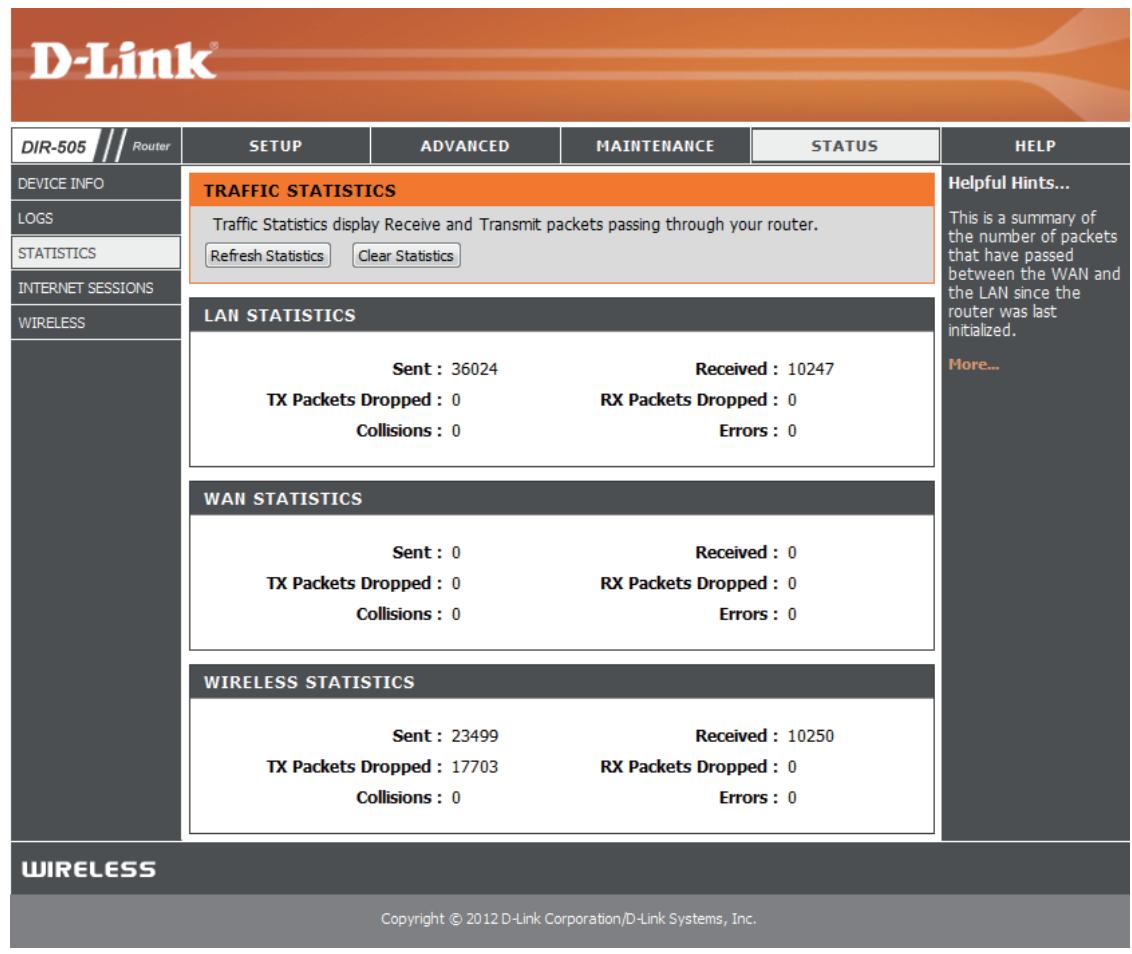

Le DIR-505 conserve les statistiques du traffic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans fil du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) afin de réinitialiser toutes les statistiques. Le compteur de traffic se réinitialise si le DIR-505 est redémarré.

Sessions internet

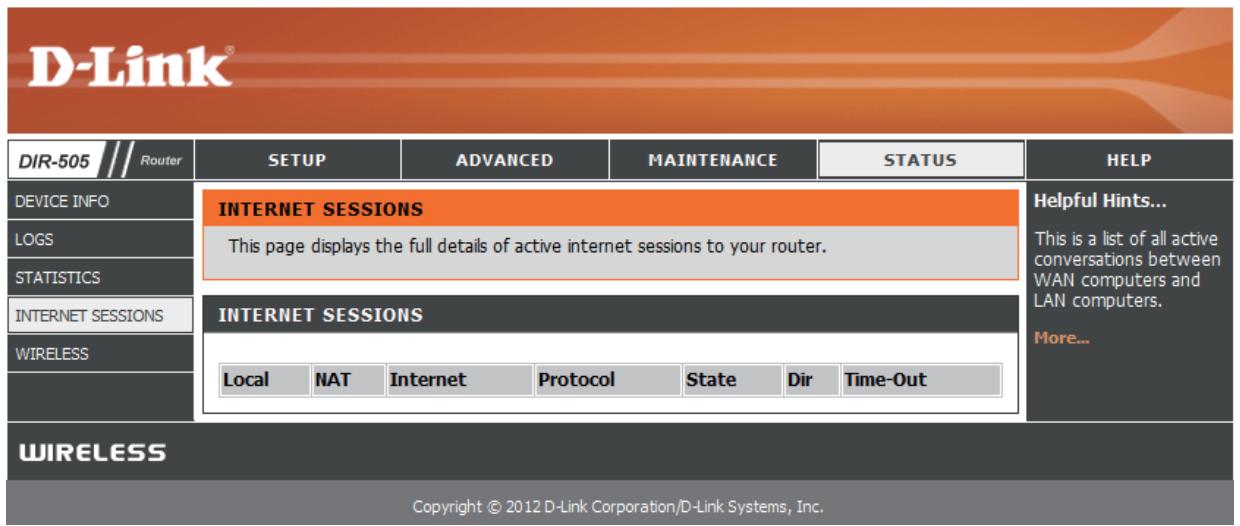

La page Internet Sessions (Sessions Internet) affiche des informations détaillées sur les sessions Internet actives via le routeur. Une session Internet est une conversation entre un programme ou une application sur un ordinateur du côté du réseau local et un programme ou une application sur un ordinateur du côté du réseau étendu.

Réseau sans fil

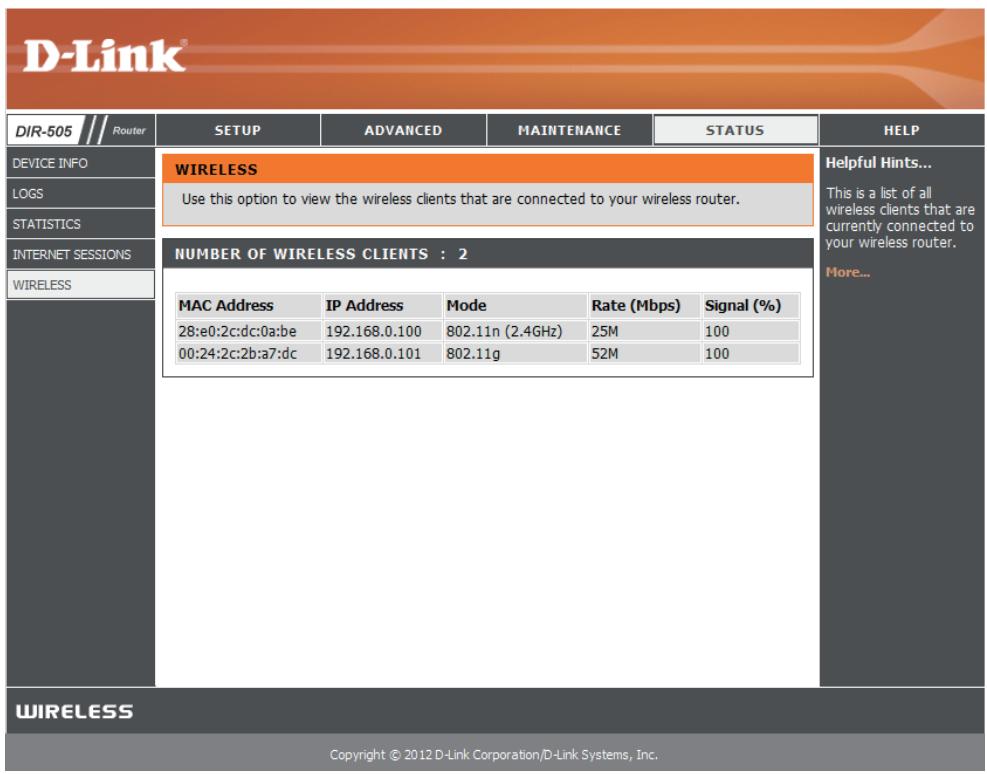

Le tableau de clients sans fil affiche une liste de clients sans fil actuellement connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.

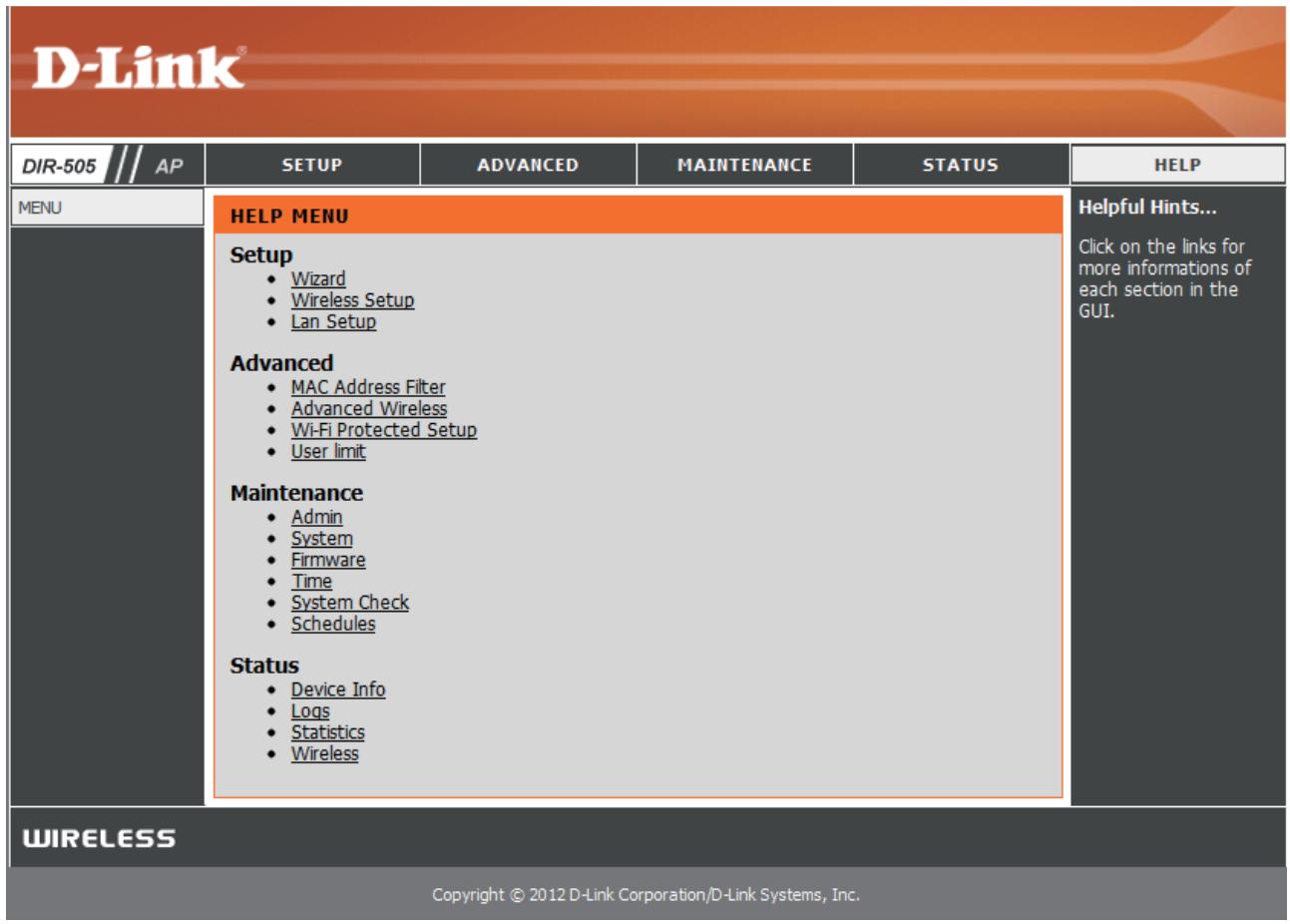

Aide

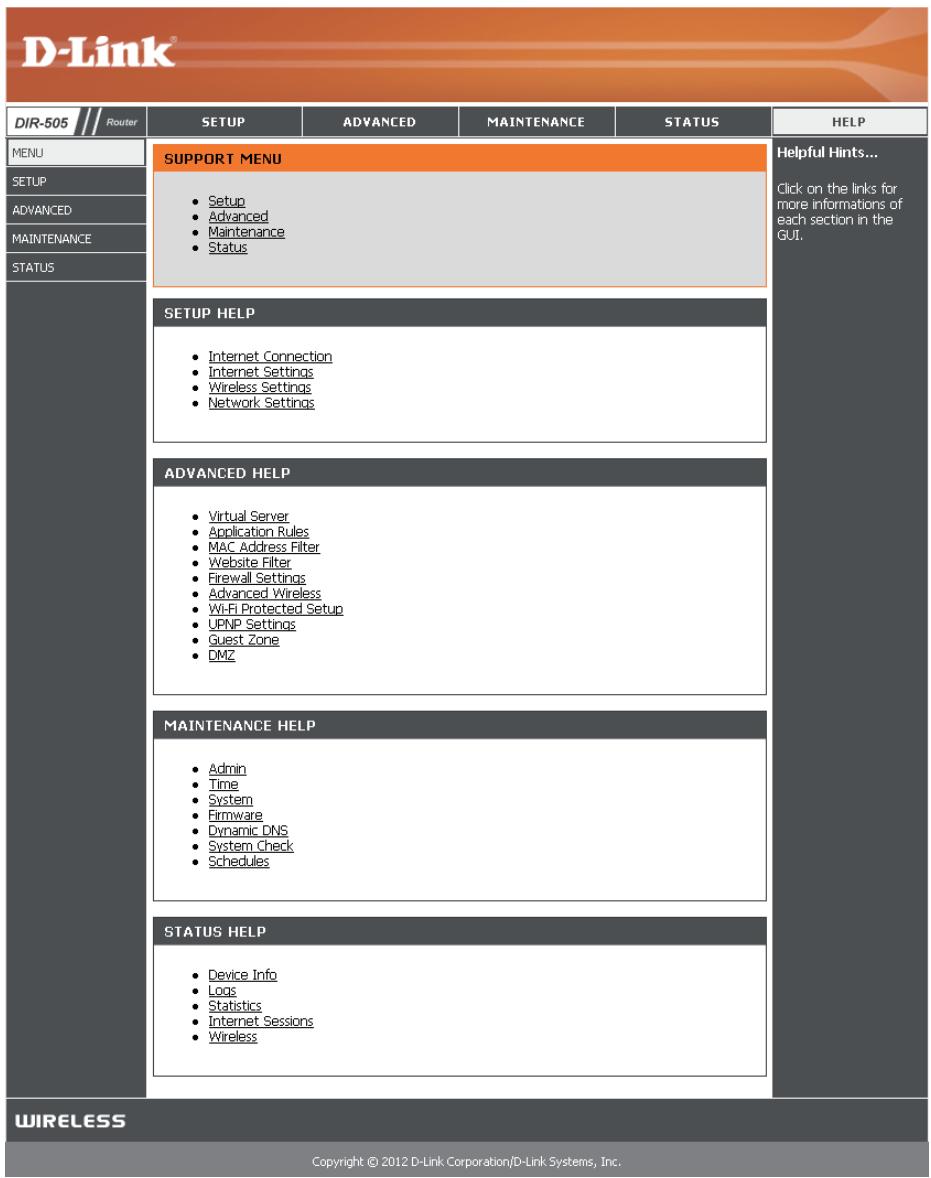

Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de configuration. Cliquez sur un lien pour en savoir plus sur ce thème.

Mode point d'accès

Cette section décrit l'interface de configuration du mode Point d'accès. Vérifiez que le bouton de sélection de mode se trouve en position Routeur/PA sur votre DIR-505.

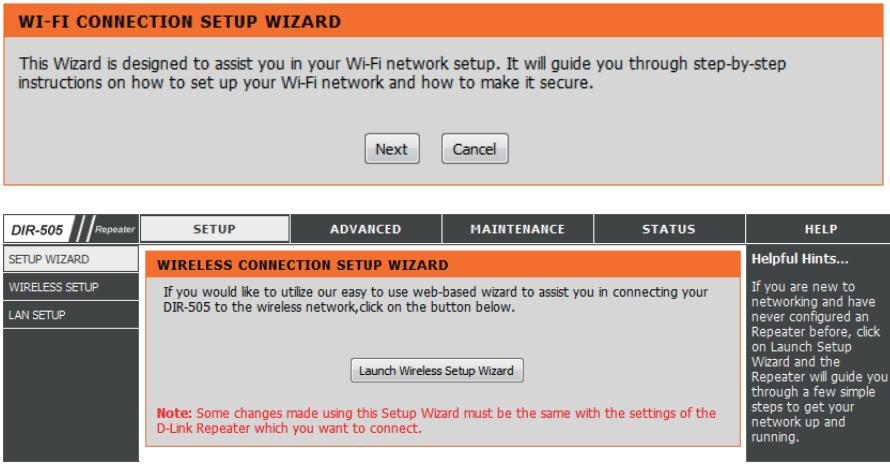

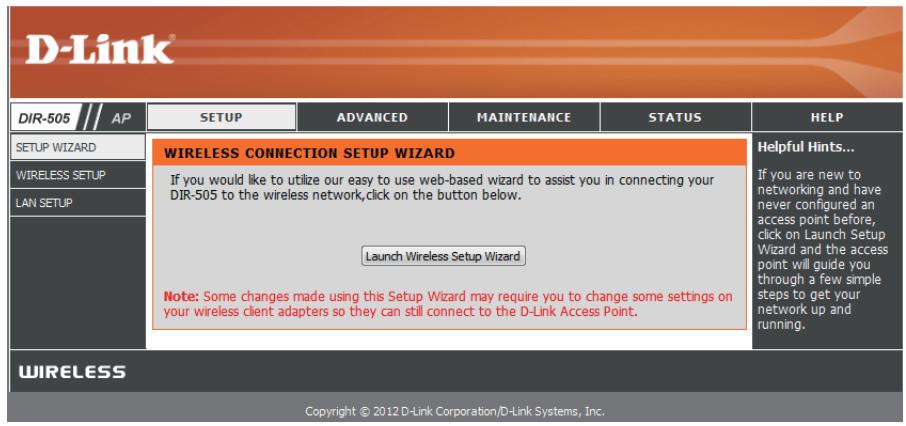

Si vous configurez le DIR-505 pour la première fois, ouvrez votre navigateur Web, puis saisissez http://dlinkrouter dans la barre d'adresse. Vous allez être redirigé automatiquement vers l'écran Assistant de configuration. Pour de plus amples informations, consultez la section « Assistant de configuration initiale (mode Routeur/PA) » en page 15.

Si l'Assistant de configuration n'apparaît pas, saisissez http://dlinkrouter dans la barre d'adresse.

Sinon, l'écran de configuration principal apparait. Si le DIR-505 est en mode Routeur, vous devrez cliquer sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet) ; Sélectionnez Access Point (Point d'accès) comme Operation Mode (Mode de fonctionnement), puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour basculer en mode Point d'accès.

Si vous pouvez configurer le mode Point d'accès du DIR-505 à l'aide d'un assistant, cliquez sur Launch Wireless Setup Wizard (Lancer l'assistant de configuration sans fil).

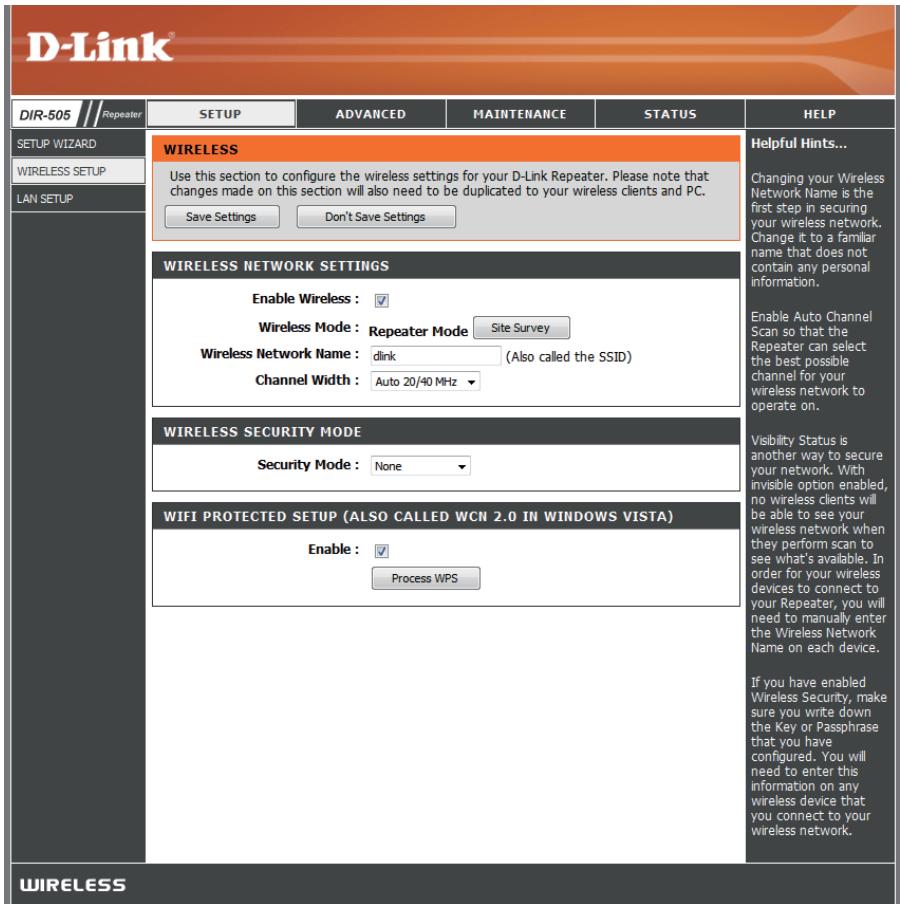

Pour configurer votre DIR-505 manuellement, cliquez sur Wireless Setup (Configuration sans fil) pour configurer votre connexion sans fil ou cliquez sur LAN Setup (Configuration du réseau local) pour configurer les options du réseau local. Chaque section est détaillée dans les pages suivantes.

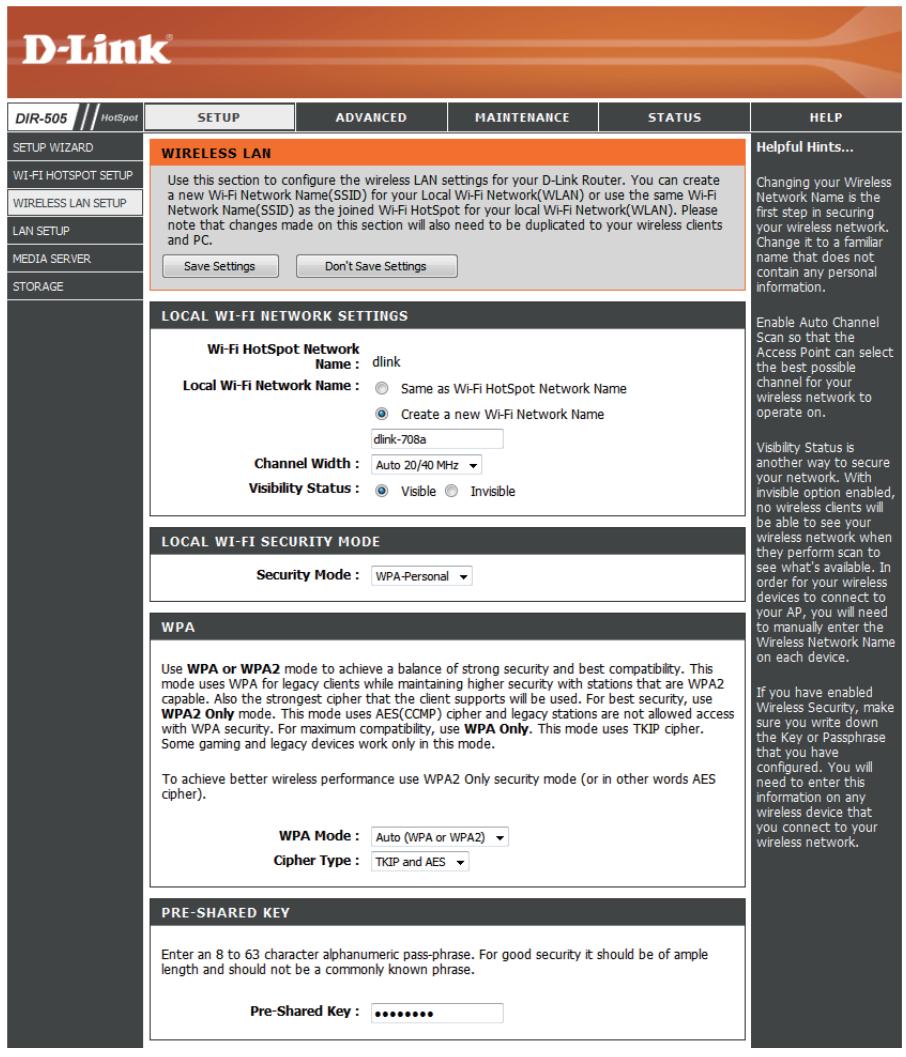

Configuration sans fil

Ici, vous pouvez configurer les paramètres du réseau sans fil du DIR-505. Après avoir réalisé vos modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer le Cochez cette case pour activer la fonction sans fil. Si vous ne mode sans fil utilisez pas le réseau sans fil, décochez la case pour fil: désactiver toutes les fonctions de réseau sans fil. Vous pouvez également configurer une période (calendrier) spécifique. Sélectionnez un calendrier dans le menu déroulant ou cliquez sur Add New (Ajouter nouveau) pour créer un nouveau calendrier.

Nom du réseau Il s'agit du nom qui apparaît dans la liste lorsque vous recherchez des réseaux sans fil disponibles (sauf si l'option État de visibilité fil: est définie sur Invisible, voir ci-après). On l'appelle également SSID. Pour des questions de sécurité, il est vivement recommandé de modifier ensuite ce nom de réseau par défaut.

Wireless Sélectionnez l'une des options suivantes en fonction de vos besoins : Mode (Mode sans fil):

• 802.11b Only (Mode 802.11b seulement): Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11b.
• 802.11g Only (Mode 802.11g seulement) g.
• 802.11n Only (Mode 802.11n seulement): Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11n.
• Mixed 802.11g and 802.11b (Mode mixte 802.11g et 802.11b g et 11b.
• Mixed 802.11n and 802.11g (Mode mixte 802.11n et 802.11g) n et 11g.
• Mixed 802.11n, 802.11g et 802.11b (Mode mixte 802.11n, 802.11g et 802.11b , 11g et 11b.

Activer le paramètre Auto Channel Scan (Balayage automatique des canaux) peut être sélectionné pour que le DIR-505 puisse sélectionner le canal représentant le moins d'interférences.

Canal sans fil: Indique le paramètre du canal du DIR-505. Il peut être modifié pour s'ajuster au paramètre du canal d'un réseau sans fil existant ou pour personnaliser le réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée.

Largeur de canal Choisissez d'utiliser Auto 20/40 MHz ou 20 MHz comme largeur de canal. Normalement, ce paramètre doit rester sur Auto 20/40 MHz. Si vous n'utilisez pas de clients sans fil 802.11n, vous pouvez le définir sur 20 MHz.

État de visibilité: Ce paramètre indique si le nom du réseau sans fil (SSID) du routeur sera diffusé afin que les périphériques sans fil puissent le détecter. Si vous le réglez sur Invisible, tous les clients sans fils devront saisir manuellement le nom du réseau et les paramètres de sécurité de votre réseau sans fil.

Mode de sécurité ici, vous pouvez sélectionner entre None (Aucun), WEP, sans fil: WPA-Personal (WPA personnel) et WPA-Enterprise (WPA enterprise). Reportez-vous aux pages suivantes pour obtenir des détails sur la configuration des différents modes de sécurité.

WIRELESS NETWORK SETTINGS

Mode de sécurité : WPA-Personal

Si vous avez sélectionné WEP comme Security Mode (Mode de sécurité):

WEP Key Length (Longueur de la clé à utiliser). Sélectionnez un niveau de chiffrement et la longueur de clé WEP) : et sa longueur.

WEP Key (Clé Saisissez le mot de passe (clé) de votre réseau sans fil. Vous WEP): nevez vous conformer aux exigences de longueur de clé WEP sélectionnées précédemment.

Authentication: Choisissez le type d'authentification à utiliser.

Si vous sélectionnez WPA-Personal (WPA personnel) comme Security Mode (Mode de sécurité):

WPA Mode Choisissez d'utiliser WPA, WPA2 ou les deux WPA et WPA2 (Mode WPA) : pour votre réseau sans fil.

Cipher Type Choisissez d'utiliser le chiffrement TKIP, AES ou les deux (Type de chiffrement): TKIP et AES pour votre réseau sans fil.

Clé pré-partagée : Saisissez le mot de passe (clé) de votre réseau sans fil.

Mode de sécurité : WEP

Si vous sélectionnez WPA-Enterprise (WPA enterprise) comme Security Mode (Mode de sécurité):

WPA Mode Choisissez d'utiliser WPA, WPA2 ou les deux WPA et WPA2 (Mode WPA) : pour votre réseau sans fil.

Cipher Type Choisissez d'utiliser le chiffrement TKIP, AES ou les deux (Type de chiffrement): TKIP et AES pour votre réseau sans fil.

Clé pré-partagée : Saisissez le mot de passe (clé) de votre réseau sans fil.

RADIUS Server IP Saisissez l'adresse IP de votre serveur RADIUS.

Adresse (Adresse IP du serveur RADIUS):

RADIUS Server Saisissez le port de votre serveur RADIUS. Port (Port du serveur RADIUS):

Secret partagé Saisissez le secret partagé de votre serveur RADIUS. du serveur RADIUS:

Security Mode:

WPA-Enterprise

Configuration du réseau local

Ici, vous pouvez configurer les paramètres du réseau du DIR-505. Après avoir réalisé vos modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Opération Il doit être placé en mode Point d'accès. Si vous pouvez Mode (Mode de utiliser le mode Routeur, sélectionnez-le, puis cliquez sur fonctionnement): le bouton Save Settings (Enregistrer les paramètres) pour basculer sur l'interface de configuration Router (Routeur). Pour de plus amples informations, consultez la section « Mode Routeur » en page 25.

Device Name (Nom du périphérique): Saisissez un nom pour le DIR-505.

Ma connexion au Indiquez si vous voulez connecter votre DIR-505 à votre réseau local est: réseau par Dynamic IP (DHCP) (IP dynamique - DHCP) ou Static IP (IP statique).

Si vous avez sélectionné Static IP (IP statique), renseignez les champs IP Address (Adresse IP), Subnet Mask (Masque de sous-réseau) et Gateway Address (Adresse de passerelle), ainsi que les adresses de serveur DNS Primary (Principale) et Secondary (Seconde). Si vous ne savez pas quels paramètres utiliser, veuillez contacter votre administrateur réseau ou un fournisseur d'accès Internet.

Filtre d'adresse MAC

Utilisez MAC (Media Access Control) Filters (Filtres MAC) pour contrôler l'accès à votre réseau en fonction des adresses MAC des clients connectés. Vous pouvez définir le filtrage d'adresses MAC pour seulement autoriser les adresses MAC répertoriées à se connecter ou bloquer l'accès à toutes les adresses MAC répertoriées. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Paramètres Configurez le fonctionnement du filtrage MAC en utilisant la d'accès sans fil déroulante pour sélectionner une option :

fil:

Turn MAC Filtering OFF (Désactiver le filtrage MAC): Désactive le filtrage MAC.

Turn MAC Filtering ON and ALLOW computers listed to access the network (ACTIVER le filtrage MAC et AUTORISER les ordinateurs répertoriés à accéder au réseau): Lorsque cette option est sélectionnée, seul ont accès au réseau. Tous les autres périphériques sont bloqués.

Turn MAC Filtering ON and DENY computers listed to access the network (ACTIVER le filtré MAC et EMPECHER les ordinateurs répertoriés d'acceder au réseau): Lorsque cette option est selectionnée, tous les PC et périphériques possédant les adresses MAC indiquées dans la MAC Address List (Liste d'adresses MAC) se voient refuser l'accès au réseau. Tous les autres périphériques sont autorisés à y acceder.

MAC Address Saisissez les addresses MAC que vous souhaitez filtrer. Vous

Adresse, vous pouvez sélectionner un client actuellement connecté à votre

MAC) : point d'accès dans le menu déroulant Wireless Client List (Liste de clients sans fil), puis cliquer sur le bouton correspondant << pour renseigner l'adresse MAC automatiquement. Cliquez sur le bouton Clear (Supprimer) pour supprimer l'adresse MAC saisie.

Cet écran vous permet de définir divers paramètres sans fil avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spécifiques, il est recommandé de les laisser à leurs valeurs par défaut. APRÈS avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Puissance de Utilisez le menu déroulant pour définir la puissance de transmission des antennes.

Activation de WMM correspond à la qualité de service (QoS) de votre réseau sans fil. Cette fonction améliore la qualité des applications vidéo et vocales pour vos clients sans fil.

IG court : Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, la connexion risque d'être moins fiable et une perte de données plus importante est possible.

Surveillance du Cochez cette case pour activer cette fonction.

trafcIGMP :

Partition du réseau local sans fil : Cette option permet d'activer le fonctionnement 802.11d. 802.11d est une Specification sans fil mise au point pour

fil : permettre la mise en œuvre de réseaux sans fil dans des pays ne pouvant pas utiliser la norme 802.11. Cette fonction ne doit être activée que dans les pays qui en ont besoin.

HT 20/40 Cochez cette case pour activer cette fonction.

Coexistence

(Coexistence

HT20/40) :

Le système WPS est un moyen simplifié de configurer les paramètres de base du DIR-505. Il peut également servir à créer automatiquement une connexion sans fil sécurisée à un client sans fil. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer: Cochez cette case pour activer les fonctions WPS du DIR-505.

Désable WPS La désactivation de cette fonction désactive également la PIN Method méthode de connexion et de configuration par PIN du WPS. (Désactiver la Si vous pouvez reconfigurer le routeur à l'aide de la méthode WPS- PIN du WPS, cliquez sur le bouton Reset to Unconfigured PIN): (Réinitialiser sur non configuré). Vous pourrez tout de même ajouter des clients sans fil via le WPS.

Paramètres du routeur : Affiche le code PIN actuel du routeur. Vous pouvez le réinitialiser à sa valeur par défaut en cliquant sur le bouton Reset PIN to Default (Réinitialiser le PIN sur sa valeur par défaut) ou créer un nouveau code PIN en cliquant sur le bouton Generate New PIN (Générer un nouveau code PIN).

Add Wireless Ici, vous pouvez cliquer sur le bouton Add Wireless Device Station (Ajouter un périphérique sans fil avec WPS) pour une station sans fil. executer un assistant vous permettant de connecter d'autres périphériques via le WPS.

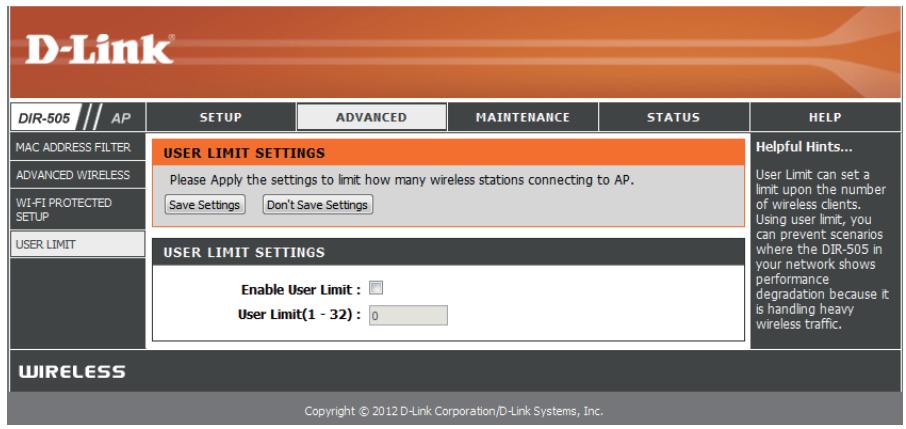

Vous pouvez limiter le nombre de clients sans fil que vous connectez à votre réseau sans fil. Cela permet d'éviter que le DIR-505 ne soit surchargé en tentant de fournir un service à de trop nombreux clients et de s'assurer que le réseau sans fil fonctionne correctement. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer Cochez cette case pour activer la fonction User Limit (Limite la limite utilisateur).

utilisateur :

User Limit Àprous avoir activé User Limits (Limits utiliser), saisissez (Limite le nombre maximum de clients sans fil que vous pouvez utiliser) connecter à votre réseau sans fil. Vous pouvez saisir un chiffre (1 à 32): compris entre 1 et 32.

Cette page vous permet de modifier le mot de passe du compte administrateur pour configurer les paramètres du DIR-505. Vous pouvez également activer l'authentication graphique (CAPTCHA) sur cette page. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Nouveau mot de passe: Saisissez un nouveau mot de passe pour le compte administrateur. L'administrateur peut modifier les paramètres.

Vérify Password Saisissez le même mot de passe que celui qui vous a été (Confirmer le mot de passe): saisi dans la zone de texte précédente afin de vérifier son exactitude.

Enable Graphical Cochez cette case pour activer Graphical Authentication (Authentication graphique) ou CAPTCHA lorsque vous vous connectez à l'interface Web du DIR-505. Cela fournit une couche supplémentaire de sécurité en vous demandant de saisir un code affiché à l'écran.

Système

Cette page vous permet d'enregistrer et de restaurer votre configuration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés.

Save Settings To Cliquez sur le bouton Save (Enregistrer) pour enregistrer les paramètres de configuration actuels du Régéteur (Enregistrer les paramètres dans un fichier du disque dur de l'ordinateur que vous utilisez). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.

Charger des paramètres depuis le disque dur local: Utilisez cette option pour charger les paramètres de configuration préalablement enregistrés. Cliquez sur Browse (Parcourir) pour rechercher un fichier de configuration préalablement enregistré. Ensuite, cliquez sur le bouton Upload Settings (Télécharger les paramètres) pour les transférer vers le DIR-505.

Restaurer les paramètres. Cette option restaurera tous les paramètres de configuration aux valeurs d'usine par défaut. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous pouvez enregistrer vos paramètres de configuration actuels, utilisez le bouton Save (Enregistrer) ci-dessus.

Remarque : La restauration des paramètres d'usine ne réinitialise pas l'état du WPS sur Non configuré.

Réinitialiser le Cliquez sur le bouton Reboot (Réinitialiser) pour périphérique : redémarrer le Répéteur.

Remove Language Si vous avez précédemment installé un pack linguistique, Pack (Enlever le vous pouvez le supprimer en cliquant sur le bouton pack linguistique): Remove (Supprimer).

Microprogramme

Cette page vous permet de partager à jour le microprogramme du DIR-505. Vérifiez que le microprogramme que vous pouvez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Pour voir si des mises à jour du microprogramme sont disponibles, visitez le site Web de support technique de D-Link à l'adresse (www.dlink.fr, rubrique Support technique). Vous pouvez y télécharger les mises à jour du microprogramme sur votre disque dur.

Microprogramme Cliquez sur le bouton Check Now (Contrôler maintenant) pour rechercher s'il existe un microprogramme à mettre à jour. Le cas échéant, téléchargez le nouveau microprogramme sur votre disque dur.

Après avoir téléchargé le nouveau microprogramme, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme. Ne déconnectez pas le DIR-505 ni l'alimentation de votre ordinateur ou de votre DIR-505 pendant le processus de mise à jour.

Vous pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles.

Téléchargez un pack linguistique depuis le site Web de (Parcourir): D-Link. Après avoir téléchargé le nouveau pack linguistique, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Télécharger pour terminer la mise à jour du pack linguistique.

Heure

La page Time (Heure) vous permet de configurer, démettre à jour et de gérer l’heure de l’horloge système interne. Dans cette section, vous pouvez définir le fuseau horaire correspondant à votre emplacement géographique. L’heure d’été peut également être configurée pour ajuster l’heure automatiquement en cas de besoin. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Fuseau Sélectionné le fuseau horaire dans le menu déroulant. horaire:

Activer Pour sélectionner l'heure d'être manuellement, cochez la case l'heure d'être: Activer l'heure d'être. Ensuite, utilisez le menu déroulant pour sélectionner une heure d'être avant d'en saisir les dates de début et de fin.

Activer le protocole NTP (Network Time Protocol) synchronise les serveurs NTP : heures des horloges des ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.

NTP Server Indiquez le serveur NTP ou sélectionnez-en un dans le menu Used (Serveur déroulant). NTP utilisé:

Date et heure Pour saisir l'heure manuellement, saisissez les valeurs dans les champs Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran.

Contrôle du système

Cette page vous permet de faire un test de ping afin de vérifier votre connectivité Internet.

Le test de ping sert à envoyer des paquets de ping afin de tester si votre DIR-505 est actif sur Internet. Saisissez l'Adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur le bouton Ping.

Les résultats des tentatives de ping s'affichent dans cette zone.

Tâches planifiées

Vous pouvez créer des calendriers et les utiliser avec certaines fonctions du DIR-505 pour que ces fonctions soient actives pendant certaines heures de la journée ou de la semaine.

Nom: Saisissez un nom pour le nouveau calendrier.

Jours: Sélectionnez un ou plusieurs jours, ou cochez Toute laSemaine pour inclure tous les jours de laSemaine.

Time format: Cochez la case Toute la journée-24h ou saisissez une heure (Format de début et une heure de fin pour le calendrier. Hora):

Enregistrer: Après avoir saisi les détails de votre calendrier, cliquez sur le bouton Save (Enregistrer) pour enregistrer vos modifications.

Liste des calendriers créés apparait dans cette zone. Cliquez sur l'icone Edit (Modifier) pour effectuer des modifications ou sur l'icone Delete (Supprimer) pour supprimer le calendrier sélectionné.

Informations sur le périphérique

Ct 505, affiche que sur le réseau local et le réseau local sans fil.

Généralités : Affiche la version et la date du microprogramme.

Réseau local: Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du point d'accès.

Réseau local Affiche l'adresse MAC sans fil et les paramètres de votre sans fil : réseau sans fil, comme le SSID et le canal.

Journaux

Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique.

Options du journal : Vous pouvez afficher plusieurs types de journaux : System journal (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques), Dropped Packets (Paquets rejetés) et Notice (Avis).

Première page: Ce bouton vous dirige vers la première page du journal.

Dernière page: Ce bouton vous dirige vers la page du journal.

Précédent: Ce bouton vous dirige vers la page précédente du journal.

Suivant: Ce bouton vous dirige vers la page suivante du journal.

Effacer: Ce bouton efface tout le contenu actuel du journal.

Enregistrer le Ce bouton ouvre une boîte de dialogue où vous pouvez journal: enregistrer le journal actuel sur votre disque dur.

Refresh Ce bouton actualise le journal. (Actualiser):

Statistiques

Le DIR-505 conserve les statistiques du traffic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans fil du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) afin de réinitialiser toutes les statistiques. Le compteur de traffic se réinitialise si le DIR-505 est redémarré.

Réseau sans fil

Le tableau de clients sans fil affiche une liste de clients sans fil actuellement connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.

D-Link

DIR-505

SETUP

ADVANCED

MAINTENANCE

STATUS

HELP

DEVICE INFO

LOGS

STATISTICS

WIRELESS

Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de configuration. Cliquez sur un lien pour en savoir plus sur ce thème.

Mode répéteur

Cette section décrit l'interface de configuration du mode Répéteur. Vérifiez que le bouton de sélection de mode se trouve en position Répéteur sur votre DIR-505.

Configurer

Si vous voulez configurer le mode Répéteur du DIR-505 à l'aide d'un assistant, cliquez sur Setup Wizard (Assistant de configuration).

Pour configurer votre DIR-505 manuellement, cliquez sur Wireless Setup (Configuration sans fil) pour configurer votre connexion sans fil ou cliquez sur LAN Setup (Configuration du réseau local) pour configurer les options du réseau local.

Assistant de configuration

Cet assistant est conçu pour vous aider à configurer votre DIR-505 en tant que Répéteur.

Si vous configurez votre DIR-505 pour la première fois, cliquez sur Next (Suivant) pour lancer l'assistant de configuration.

Sinon, cliquez sur Launch Wireless Setup Wizard (Lancer l'assistant de configuration sans fil) dans le menu principal.

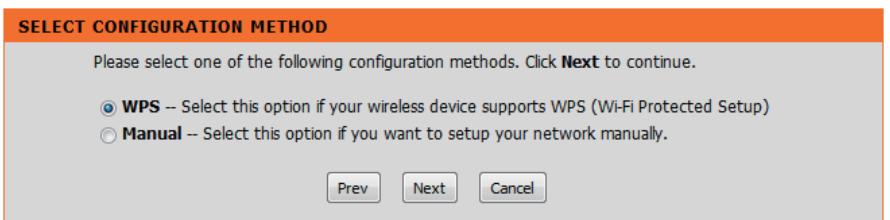

Ne sélectionnez WPS comme méthode de configuration que si votre périphérique sans fil prend en charge le WPS (Wi-Fi Protected Setup). Pour la configuration manuelle, passez à la page suivante.

Cliquez sur Next (Suivant) pour continuer.

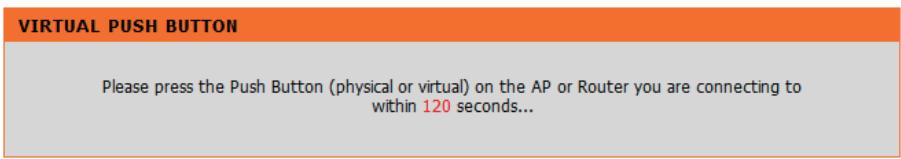

Appuyez sur le bouton WPS du périphérique sans fil que vous êtes en train d'ajouter au réseau sans fil.

Sélectionnez Manuelle comme méthode de configuration de votre réseau.

Cliquez sur Next (Suivant) pour continuer.

Veuillez patienter pendant que votre périphérique recherche les réseaux Wi-Fi disponibles.

Sélectionnez le réseau auquel vous souhaitez que votre périphérique se connecte, puis cliquez sur Connect (Connector) pour continuer.

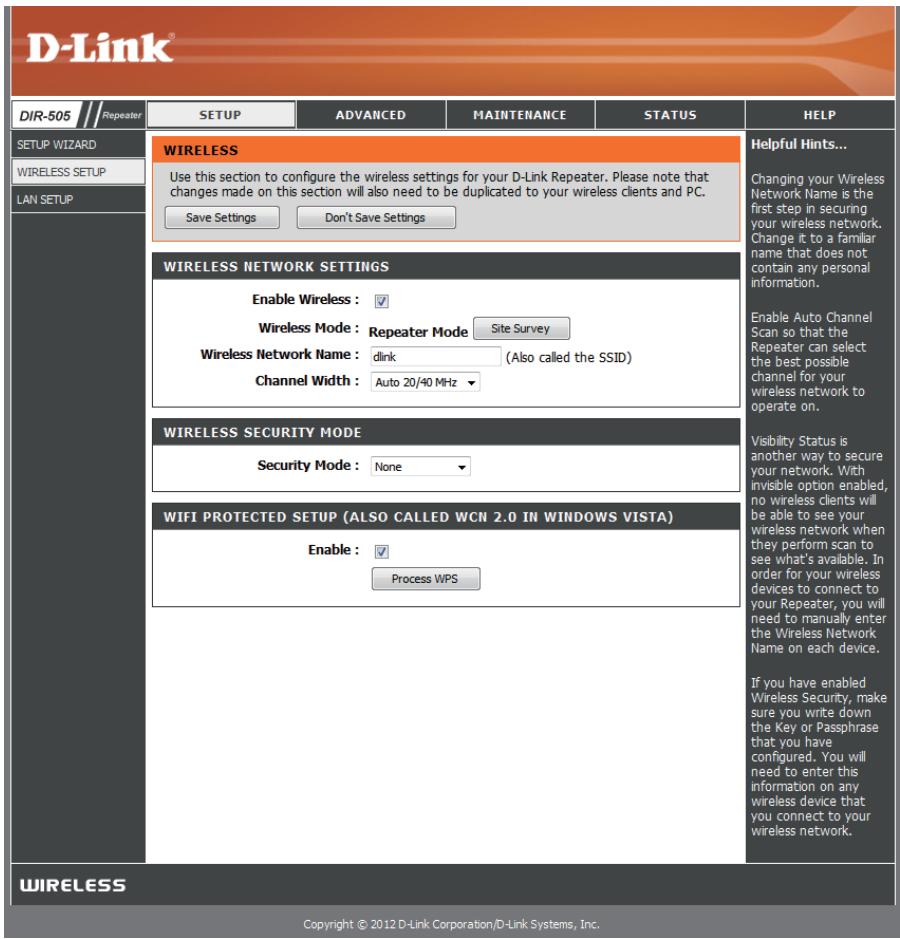

Cette section vous permet de configurer manuellement les paramètres sans fil de votre Répéteur D-Link. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer le Cochez cette case pour activer la fonction sans fil. Si vous ne vous pas utiliser le réseau sans fil, décochez la case fil: pour désactiver toutes les fonctions de réseau sans fil. Vous pouvez également configurer une période (calendrier) spécifique. Sélectionnez un calendrier dans le menu déroulant ou cliquez sur Add New (Ajouter nouveau) pour créer un nouveau calendrier.

Wireless Sélectionnez Repeater Mode (Mode Répéteur) dans le Mode menu déroulant.

sans fil):

Site Survey Recherche de réseaux Wi-Fi disponibles.

(Visite des

lieux) :

Nom du Il s'agit du nom qui apparaît dans la liste lorsque vous réseau sans recherche des réseaux sans fil disponibles (sauf si l'option fil: État de visibilité est définie sur Invisible, voir ci-après). On l'appeille également SSD. Pour des questions de sécurité, il est vivement recommandé de modifier ensuite ce nom de réseau par défaut.

Largeur de canal : Sélectionnez la largeur de canal appropriée entre 20MHz ou Auto 20/40MHz dans le menu déroulant.

Mode de Sélectionnez None (Aucun), WEP, ou WPA-Personal (WPA sécurité: personnel). Pour des raisons de sécurité, il est vivement recommandé de régler cette option sur WPA-Personal (WPA personnel).

Si vous avez sélectionné WEP comme Security Mode (Mode de sécurité):

WEP Key Length (Longueur de la clé à utiliser). Sélectionnez un niveau de chiffrement et la longueur de clé WEP) : et sa longueur.

WEP Key (Clé Saisissez le mot de passe (clé) de votre réseau sans fil. Vous WEP): nevez vous conformer aux exigences de longueur de clé WEP sélectionnées précédemment.

Authentication: Choisissez le type d'authentification à utiliser.

Si vous sélectionnez WPA-Personal (WPA personnel) comme Security Mode (Mode de sécurité):

WPA Mode Choisissez d'utiliser WPA, WPA2 ou les deux WPA et WPA2 (Mode WPA) : pour votre réseau sans fil.

Cipher Type Choisissez d'utiliser le chiffrement TKIP, AES ou les deux (Type de chiffrement): TKIP et AES pour votre réseau sans fil.

Clé pré-partagée : Saisissez le mot de passe (clé) de votre réseau sans fil.

Mode de sécurité : WEP

Configuration du réseau local

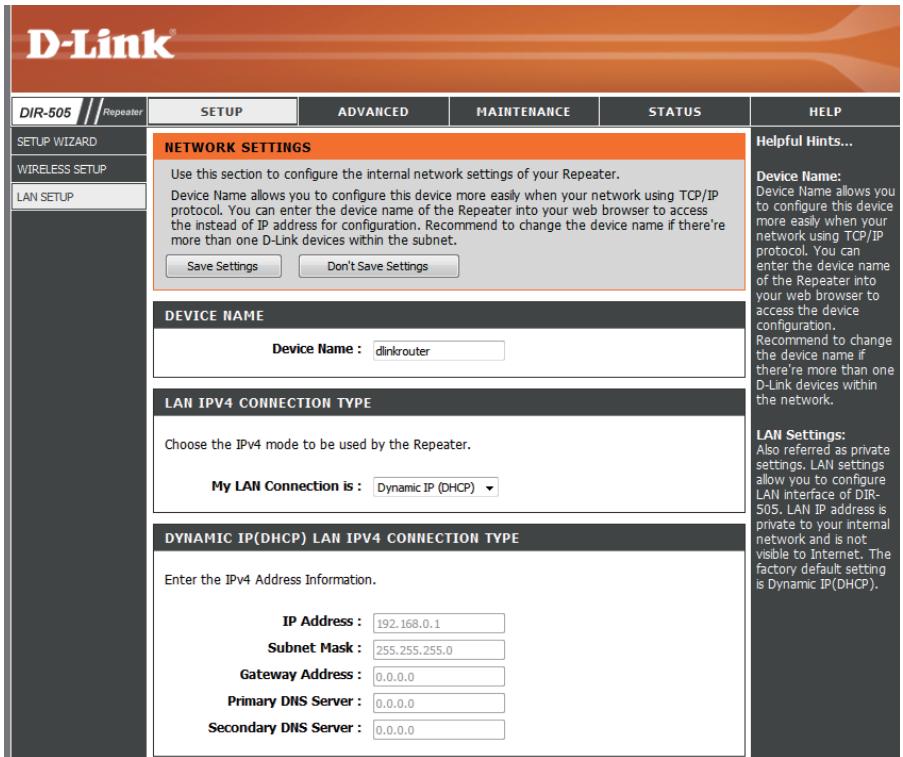

Cette section vous permet de modifier les paramètres du réseau local du DIR-505. Après avoir réalisé vos modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Device Name Saisissez le Device Name (Nom du périphérique) du DIR-505. Il est recommendé de modifier le Device Name (Nom du périphérique) si plusieurs périphériques D-Link se trouvent sur votre sous-réseau.

LAN Connection Utilisez le menu déroulant pour sélectionner le type de connexion au réseau local à utiliser. Sélectionnez Dynamic IP (DHCP) [IP dynamique (DHCP)] pour obtenir une adresse IP automatiquement sur le réseau local/private.

Sélectionnez Static IP Address (Adresse IP statique) si toutes les informations sur l'adresse IP du port Internet sont fournies par le FAI.

Si vous choisissez DHCP comme type de connexion :

Adresse IP : Saisissez l'adresse IP du point d'accès. L'adresse IP par défaut est 192.168.0.1. Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Appliquer pour revenir à l'utilitaire de configuration.

Masque de sous-réseau : Saisissez le masque de sous-réseau attribué par votre FAI.

Gateway Address Saisissez la passerelle attribuée par votre FAI. (Adresse de la passerelle):

Si vous choisissez Static IP (IP statique) comme type de connexion :

Adresse IP : Entrez l'adresse IP que le DIR-505 doit utiliser. L'adresse IP par défaut est 192.168.0.1. Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Appliquer pour revenir à l'utilitaire de configuration.

Masque de sous-réseau : Saisissez le masque de sous-réseau attribué par votre FAI.

Gateway Saisissez la passerelle attribuée par votre FAI.

Address

(Adresse de la

(passerelle) :

Serveur DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet

Serveur DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée secondaire : par votre fournisseur d'accès Internet.

Paramètres sans fil avancés

Cet écran vous permet de définir divers paramètres sans fil avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spécifiques, il est recommandé de les laisser à leurs valeurs par défaut. APRÈS avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Définir la puissance de transmission des antennes.

transmission :

HT 20/40 Cochez cette case pour activer ou désactiver cette fonction.

Coexistence

(Coexistence

HT20/40):

Configuration sécurisée du wifi

Le système WPS est un moyen simplifié de configurer les paramètres de base du DIR-505. Il peut également servir à créer automatiquement une connexion sans fil sécurisée à un client sans fil. Après avoir effectué les modifications, cliquez sur le

bouton Save Settings (Enregistrer les paramètres).

Activer : Cochez cette case pour activer les fonctions WPS du DIR-505.

Désable WPS La désactivation de cette fonction désactive également la PIN Method méthode de connexion et de configuration par PIN du WPS. (Désactiver la Si vous pouvez reconfigurer le routeur à l'aide de la méthode WPS- PIN du WPS, cliquez sur le bouton Reset to Unconfigured PIN): (Réinitialiser sur non configuré). Vous pourrez tout de même ajouter des clients sans fil via le WPS.

Paramètres du routeur : Affiche le code PIN actuel du routeur. Vous pouvez le réinitialiser à sa valeur par défaut en cliquant sur le bouton Reset PIN to Default (Réinitialiser le PIN sur sa valeur par défaut) ou créer un nouveau code PIN en cliquant sur le bouton Generate New PIN (Générer un nouveau code PIN).

Add Wireless Ici, vous pouvez cliquer sur le bouton Add Wireless Device Station (Ajouter With WPS (Ajouter un périhérique sans fil avec WPS) pour une station executer un assistant vous permettant de connecter d'autres sans fil): périhériques via le WPS.

Cette page vous permet de modifier le mot de passe du compte administrateur pour configurer les paramètres du DIR-505. Vous pouvez également activer l'authentification graphique (CAPTCHA) sur cette page. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Mot de passe: Saisissez un nouveau mot de passe pour le compte administrateur. L'administrateur peut modifier les paramètres.

Vérifiez le mot de passe Saisissez le même mot de passe que celui qui vous avez (Confirmer le mot de passe): saisi dans la zone de texte précédente afin de vérifier son exactitude.

Enable Graphical Cochez cette case pour activer Graphical Authentication (Authentication graphique) ou CAPTCHA lorsque vous vous connectez à l'interface Web du DIR-505. Cela fournit une couche supplémentaire de sécurité en vous demandant de saisir un code affiché à l'écran.

Système

Cette page vous permet d'enregistrer et de restaurer votre configuration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés.

Sauvegarder les paramètres Cliquez sur le bouton Save (Enregistrer) pour enregistrer les paramètres de configuration actuels du Répéteur dans un fichier du disque dur de l'ordinateur que vous utilisez. (Enregistrer les paramètres sur le disque dur local): Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.

Charger des paramètres Utilisez cette option pour charger les paramètres de configuration préalablement enregistrés. Cliquez sur Browse (Parcourir) pour rechercher un fichier de configuration sur le disque dur local. Ensuite, cliquez sur le bouton Upload Settings (Télécharger les paramètres) pour les transférer vers le DIR-505.

Restaurer les paramètres. Cette option restaurera tous les paramètres de configuration aux valeurs d'usine par défaut. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous voulez enregistrer vos paramètres de configuration actuels, utilisez le bouton Save (Enregistrer) ci-dessus.

Remarque: La restauration des paramètres d'usine ne réinitialise pas l'état du WPS sur Non configuré.

Réinitialiser le Cliquez sur le bouton Reboot (Réinitialiser) pour redémarrer le Répéteur.

Supprimer Si vous avez précédemment installé un pack linguistique, vous pouvez le supprimer en cliquant sur le bouton Remove (Supprimer).

Microprogramme

Cette page vous permet de partager à jour le microprogramme du DIR-505. Vérifiez que le microprogramme que vous pouvez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Pour voir si des mises à jour du microprogramme sont disponibles, visitez le site Web de support technique de D-Link à l'adresse (www.dlink.fr, rubrique Support technique). Vous pouvez y télécharger les mises à jour du microprogramme sur votre disque dur.

Microprogramme Cliquez sur le bouton Check Now (Contrôler maintenant) Upgrade (Mise à jour) pour rechercher s'il existe un microprogramme mis à jour. Le cas échéant, téléchargez le nouveau microprogramme sur votre disque dur.

Après avoir téléchargé le nouveau microprogramme, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme. Ne déconnectez pas le DIR-505 ni l'alimentation de votre ordinateur ou de votre DIR-505 pendant le processus de mise à jour.

Vous pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles.

Téléchargez un pack linguistique depuis le site Web de (Parcourir): D-Link. Après avoir téléchargé le nouveau pack linguistique, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Télécharger pour terminer la mise à jour du pack linguistique.

Heure

La page Time (Heure) vous permet de configurer, démettre à jour et de gérer l’heure de l’horloge système interne. Dans cette section, vous pouvez définir le fuseau horaire correspondant à votre emplacement géographique. L’heure d’été peut également être configurée pour ajuster l’heure automatiquement en cas de besoin. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Fuseau Sélectionné le fuseau horaire dans le menu déroulant. horaire:

Activer Pour sélectionner l'heure d'été manuellement, cochez la case l'heure d'été: Activer l'heure d'été. Ensuite, utilisez le menu déroulant pour sélectionner une heure d'été avant d'en saisir les dates de début et de fin.

Activer le Le protocole NTP (Network Time Protocol) synchronise les serveurs NTP: heures des horloges des ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.

NTP Server Indiquez le serveur NTP ou sélectionnez-en un dans le menu Used (Serveur déroulant). NTP utilisé:

Date et heure Pour saisir l'heure manuellement, saisissez les valeurs dans les champs Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran.

Informations sur le périphérique

Ct 505, affiche que sur le réseau local et le réseau local sans fil.

Généralités : Affiche la version et la date du microprogramme.

Réseau local: Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du point d'accès.

Réseau local Affiche l'adresse MAC sans fil et les paramètres de votre sans fil : réseau sans fil, comme le SSID et le canal.

Journaux

Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique.

Options du Vous pouvez afficher plusieurs types de journaux : System journal: Activity (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques), Dropped Packets (Paquets rejetés) et Notice (Avis).

Première page : Ce bouton vous dirige vers la première page du journal.

Dernière Ce bouton vous dirige vers la dernière page du journal. page :

Précédent: Ce bouton vous dirige vers la page précédente du journal.

Suivant: Ce bouton vous dirige vers la page suivante du journal.

Effacer: Ce bouton efface tout le contenu actuel du journal.

Enregistrer le Ce bouton ouvre une boîte de dialogue où vous pouvez journal: enregistrer le journal actuel sur votre disque dur.

Refresh Ce bouton actualise le journal. (Actualiser):

Statistiques

Le DIR-505 conserve les statistiques du traffic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans fil du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) afin de réinitialiser toutes les statistiques. Le compteur de traffic se réinitialise si le DIR-505 est redémarré.

Aide

Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de configuration. Cliquez sur un lien pour en savoir plus sur ce thème.

Mode point d'accès wi-fi

Cette section décrit l'interface de configuration du mode Borne Wi-Fi. Vérifiez que le bouton de sélection de mode se trouve en position Borne Wi-Fi sur votre DIR-505.

Assistant de configuration rapide

Si vous utilisez ce périphérique pour la première fois, vous êtes redirigé vers l'assistant de pré-configuration. Si vous avez déjà exécuté cet assistant, veuillez passer à la page 116.

Saisissez Admin dans le champ User Name (Nom d'utilisateur). Laissez le mot de passe vierge par défaut.

Cliquez sur Next (Suivant) pour continuer.

Veuillez patienter pendant que votre périphérique recherche un réseau Wi-Fi disponible.

Sélectionnez le réseau auquel vous souhaitez que le périphérique se connecte, puis cliquez sur Connect (Connect).

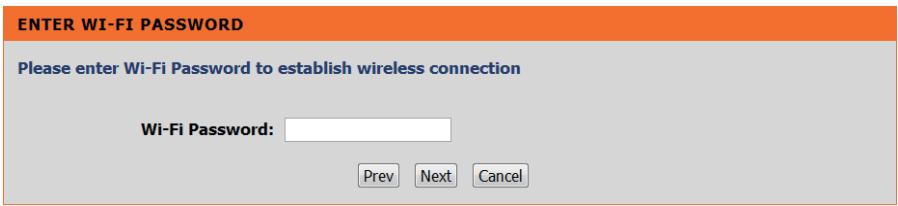

Saisissez le mot de passe Wi-Fi, puis cliquez sur Next (Suivant) pour continuer.

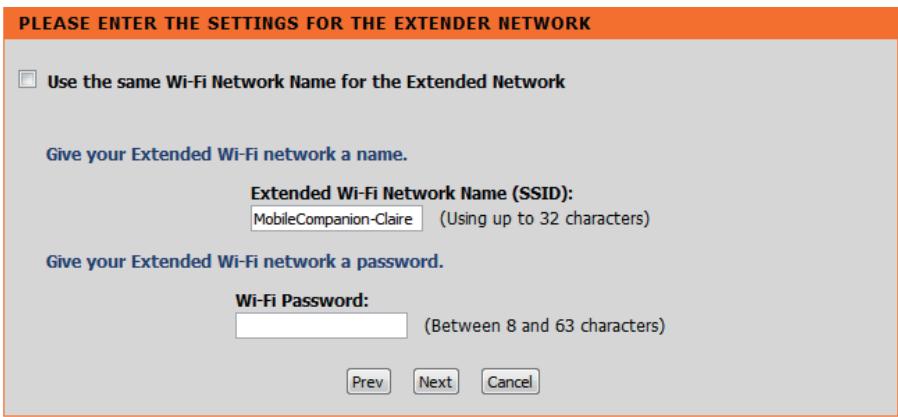

Sélectionnez Use the same Wi-Fi Network name for the extended Network (Utiliser le même nom de réseau Wi-Fi pour le réseau étendu), puis cliquez sur Next (Suivant).

Si vous voulez utiliser un autre nom de réseau sans fil et un autre mot de passe, décochez la case, puis saisissez le nom de réseau et le mot de passe que vous voulez utiliser.

Votre configuration est maintenant terminée. Cliquez sur Enregistrer pour terminer.

ID	Wi-Fi Network Name	Encrypt	Channel	Signal(%)	Select
1	DHP-W306AV	WPA/WPA2-PSKauto)	8	94	○
2	dllink_DHP-1565	WPA/WPA2-PSKauto)	6	94	○
3	LoudFish	WPA/WPA2-PSKauto)	11	94	○
4	LoudFish-guest	None	11	94	○
5	irvine2	WPA/WPA2-PSKauto)	6	82	○
6	ATT720	WPA/WPA2-PSKauto)	1	3	○
		Rescan Connect Cancel

Configuration de la borne wi-fi

La page de configuration de la borne Wi-Fi vous permet de saisir les paramètres de la borne Wi-Fi à laquelle le DIR-505 se connectera et à laquelle il accèdera. Veuillez noter que ces paramètres sont différents de ceux du réseau sans fil créés par le DIR-505 auquel vous connectez vos périphériques. APRÈS avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Activer le mode Cochez la case pour activer la connexion sans fil de type sans fil : Borne Wi-Fi. Si elle est découverte, le DIR-505 ne se connecte pas à une borne externe et ne possède aucune source de connexion Internet à partager.

Wireless Mode Il indique Wi-Fi Hot Spot Mode (Mode Borne Wi-Fi) en mode (Mode sans fil): Borne Wi-Fi. Vous pouvez cliquer sur le bouton Site Survey (Visite des lieux) pour rechercher des bornes disponibles auxquelles vous connecter. La sélection d'un réseau sans fil dans la liste qui apparait renseigne automatiquement les paramètres ci-dessous.

Wi-Fi HotSpot Saisissez le nom du réseau sans fil de type Borne Wi-Fi auquel vous pouvez connecter le DIR-505. Vous pouvez utiliser le (Nom de réseau) bouton Site Survey (Visite des lieux) pour le renseigner la borne Wi-Fi): automatiquement.

Largeur de canal : Sélectionnez la largeur de canal appropriée dans la zone déroulante. Si vous ne savez pas laquelle utiliser, laissez ce paramètre sur Auto.

Mode de sécurité : Sélectionnez le chiffrement sans fil utilisé par la Borne Wi-Fi à laquelle vous vous connectez. Vous pouvez utiliser le bouton Site Survey (Visite des lieux) pour renseigner la plupart des informations automatiquement; il vous suffit alors de saisir le mot de passe (clé WEP ou clé pré-partagée) de la borne Wi-Fi.

Paramètres ici, vous pouvez définir les paramètres de connexion de la Internet borne Wi-Fi. Dans la plupart des cas, vous n'avez pas besoin de modifier les valeurs, qui peuvent rester à leurs paramètres par défaut.

Wi-Fi Protected Cochez cette case pour activer la connexion à une borne Setup Wi-Fi par WPS. Pour utiliser le WPS, cliquez sur le bouton (Configuration Process WPS (Traiter le WPS)), puis appuyez sur le bouton sécurisé du WPS du routeur de la borne Wi-Fi.

Configuration du réseau local sans fil

Cette section vous permet de configurer les paramètres de réseau local sans fil de votre routeur D-Link. Vous pouvez ainsi configurer le réseau sans fil auquel connecter vos PC et périphériques. Vous pouvez créer un nouveau nom de réseau Wi-Fi (SSID) pour votre réseau local Wi-Fi (réseau local sans fil) ou utiliser le même nom de réseau sans fil (SSID) que celui auquel la borne Wi-Fi du routeur se connecte. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Local Wi-Fi Indiquez si vous pouvez utiliser le même nom de réseau que Network Name la borne Wi-Fi à laquelle le routeur se connecte (Same as Nom du réseau Wi-Fi HotSpot Network Name (Identique au nom de réseau Wi-Fi local)): de la borne Wi-Fi) ou si vous pouvez un nouveau nom de réseau (Create a new Wi-Fi Network Name (Créer un nouveau nom de réseau Wi-Fi)).

Largeur de canal : Choisissez d'utiliser Auto 20/40 MHz ou 20 MHz comme largeur de canal. Normalement, ce paramètre doit rester sur Auto 20/40 MHz. Si vous n'utilisez pas de clients sans fil 802.11n, vous pouvez le définir sur 20 MHz.

État de visibilité: Ce paramètre indique si le nom du réseau sans fil (SSID) du routeur sera diffusé afin que les périphériques sans fil puissent le détecter. Si vous le reglez sur Invisible, tous les clients sans fils devront saisir manuellement le nom du réseau et les paramètres de sécurité de votre réseau sans fil.

Mode de sécurité : Dans le menu déroulant, sélectionnez le mode de sécurité que vous souhaitez utiliser.

WPA Mode Sélectionnez Auto, WPA2 Only (WPA2 seulement) ou WPA Only (WPA seulement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.

Type de chiffrement: Sélectionnez TKIP et AES, TKIP ou AES.

Clé pré-partagée: Saisissez un mot de passe à utiliser pour votre réseau sans fil.

Wi-Fi Protected Cochez la case Enable (Activer) pour activer l'utilisation du Setup WPS pour les clients sans fil. Vous pouvez ensuite cliquer sur (Configuration du bouton Process WPS (Traiter le WPS)), puis appuyer sur le bouton WPS de votre client pour configurer une connexion.

Configuration du réseau local

Cette section vous permet de modifier les paramètres du réseau local de votre DIR-505 et de configurer les paramètres DHCP. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Device Name (Nom du périphérique): DIR-505. Il est recommendé de modifier le Device Name (Nom du périphérique) si plusieurs périphériques D-Link se trouvent sur votre sous-réseau.

Dynamic IP (DHCP) Ici, vous pouvez modifier l'IP Address (Adresse IP), LAN Connection le Subnet Mask (Masque de sous-réseau) et le Local Type (Type de Domain Name (Nom de domaine local) que le DIR-505 connexion au réseau doit utiliser. local à IP dynamique (DHCP)):

DHCP Server Cochez la case Enable DHCP Server (Activer le serveur Settings (Paramètres DHCP)) pour que le DIR-505 affecte des adresses IP aux périphériques de votre réseau à l'aide du DHCP. Vous pouvez définir la plage d'adresses IP autorisées à l'aide de la zone de texte DHCP IP Address Range (Plage d'adresses IP DHCP), puis la DHCP Lease Time (Durée de concession DHCP) avec la zone de texte correspondante.

Media server (serveur multimédia)

Cette fonction vous permet de partager de la musique, des photos et des vidéos avec tous les périphériques connectés à votre réseau. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Enable Media Cochez cette case pour activer la fonction de serveur multimédia. Server (Activer le serveur multimédia):

Nom de l'ordinateur : Saisissez le nom du serveur multimédia.

Stockage

Cette page vous permet d'accéder aux fichiers stockés sur un disque dur externe USB ou une clé USB branchés dans le DIR-505, via votre réseau local ou Internet, à l'aide d'un navigateur Web ou de l'application SharePort Mobile pour votre smartphone ou votre tablette. Vous pouvez créer des utilisateurs afin de personnaliser les droits d'accès aux fichiers stockés sur le disque USB. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Enable SharePort Cochez cette case pour activer le partage des fichiers Web Access stockés sur un disque de stockage USB connecté au DIR-. (Activer l'accès 505. )

Web à SharePort):

HTTP Access Port Saisissez un port pour utiliser l'accès Web HTTP à vos (Port d'accès fichiers (8181 est la valeur par défaut). Vous devez ajouter HTTP): ce port à l'adresse IP du DIR-505 lors de la connexion. Par exemple: http://192.168.0.1:8181

HTTPS Access Saisissez un port pour utiliser l'accès sécurisé HTTPS à vos Port (Port d'accès fichiers (4433 est la valeur par défaut). Vous devez ajouter HTTPS): ce port à l'adresse IP du DIR-505 lors de la connexion. Par exemple: https://192.168.0.1:4433

Allow Remote Cochez cette case pour permettre un accès distant aux Access (Autoriser périphériques de stockage connectés à votre routeur. l'accès distant):

Nom d'utilisateur: Pour créer un nouvel utilisateur, saisissez un nom d'utilisateur. Pour modifier un utilisateur existant, utilisez la zone déroulante à droite.

Password/Verify Saisissez un mot de passe pour le compte, ressaisissez-le dans la zone de texte Verify Password (Vérifier le mot de passe), puis cliquez sur Add/Edit (Ajouter/Modifier) pour enregistrer vos modifications.

User Cette section affiche les comptes utilisateurs existants. Par List (Liste par défaut, les comptes sont admin et guest (invité)).

Numéro Cette section affiche les informations relatives au of Devices péripérisques de stockage USB branché au routeur. (Nombre de péripérisques):

Lien d'accès Web Vous obtenez un lien direct vers l'interface d'accès Web sur à SharePort lequel vous pouvez clicker ou que vous pouvez copier-coller.

Filtre d'adresse MAC

Utilisez MAC (Media Access Control) Filters (Filtres MAC) pour contrôler l'accès à votre réseau en fonction des adresses MAC des clients connectés. Vous pouvez définir le filtrage d'adresses MAC pour seulement autoriser les adresses MAC répertoriées à se connecter ou bloquer l'accès à toutes les adresses MAC répertoriées. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Remarque : Les périphériques câblés connectés au port Ethernet du DIR-505 auront toujours accès au réseau.

Paramètres Configurez le fonctionnement du filtrage MAC en utilisant la zone d'accès sans fil : déroulante pour sélectionner une option :

Turn MAC Filtering OFF (Désactiver le contrôle MAC) : Désactive le filtrage MAC.

Turn MAC Filtering ON and ALLOW computers listed to access the network (ACTIVER le filtrage MAC et AUTORISER les ordinateurs répertoriés à accéder au réseau): Lorsque cette option est sélectionnée, seuls les PC et périphériques possédant les adresses MAC indiquées dans la MAC Address List (Liste d'adresses MAC) ont accès au réseau. Tous les autres périphériques sont bloqués.

Turn MAC Filtering ON and DENY computers listed to access the network (ACTIVER le filtré MAC et EMPECHER les ordinateurs répertoriés d'accéder au réseau): Lorsque cette option est sélectionnée, tous les PC et périphériques possédant les adresses MAC individuées dans la MAC Address List (Liste d'adresses MAC) se voient refuser l'accès au réseau. Tous les autres périphériques sont autorisés à y accéder.

MAC Address (Adresse MAC) : Saisissez les adresses MAC que vous souhaitez filtrer. Vous pouvez sélectionner un client actuellement connecté à votre point d'accès dans le menu déroulant Wireless Client List (Liste de clients sans fil), puis cliquer sur le bouton correspondant << pour renseigner l'adresse MAC automatiquement. Cliquez sur le bouton Clear (Supprimer) pour supprimer l'adresse MAC saisie.

Cet écran vous permet de définir divers paramètres sans fil avancés de votre DIR-505. À moins que vous ne rencontriez des problèmes spécifiques, il est recommandé de les laisser à leurs valeurs par défaut. APRÈS avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Définir la puissance de transmission des antennes.

transmission :

HT 20/40 Cochez cette case pour activer ou désactiver cette fonction. Coexistence (Coexistence HT20/40):

Cette page vous permet de modifier le mot de passe du compte administrateur pour configurer les paramètres du DIR-505. Vous pouvez également activer l'authentification graphique (CAPTCHA) sur cette page. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Mot de passe: Saisissez un nouveau mot de passe pour le compte administrateur. L'administrateur peut modifier les paramètres.

Verify Password Saisissez le même mot de passe que celui qui vous avez (Confirmer le mot entre dans la zone de texte précédente afin de vérifier son de passe): exactitude.

Enable Graphical Cochez cette case pour activer Graphical Authentication (Authentication graphique) ou CAPTCHA lorsque vous vous connectez à l'interface Web du DIR-505. Cela fournit une couche supplémentaire de sécurité en vous demandant de saisir un code affiché à l'écran.

Système

Cette page vous permet d'enregistrer et de restaurer votre configuration, de réinitialiser et de redémarrer le DIR-505, ainsi que de supprimer tous les packs linguistiques ajoutés.

Sauvegarder les paramètres dans Cliquez sur le bouton Save (Enregistrer) pour enregistrer les paramètres de configuration actuels du Répéteur dans un fichier du disque dur de l'ordinateur que vous utilisez. Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y sélectionner un emplacement et un nom de fichier pour les paramètres.

Charger des paramètres Utilisiez cette option pour charger les paramètres de configuration préalablement enregistrés. Cliquez sur Browse (Parcourir) pour rechercher un fichier de configuration préalablement enregistré. Ensuite, cliquez sur le bouton Upload Settings (Télécharger les paramètres) pour les transférer vers le DIR-505.

Restaurer les

paramètres. Cette option restaurera tous les paramètres de défaut : configuration aux valeurs d'usine par défaut. Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous pouvez enregistrer vos paramètres de configuration actuels, utilisez le bouton Save (Enregistrer) ci-dessus.

Remarque : La restauration des paramètres d'usine ne réinitialise pas l'état du WPS sur Non configuré.

Réinitialiser le Cliquez sur le bouton Reboot (Réinitialiser) pour périphérique : redémarrer le Répéteur.

Remove Language Si vous avez précédemment installé un pack linguistique, Pack (Enlever le pack vous pouvez le supprimer en cliquant sur le bouton linguistique): Remove (Supprimer).

Microprogramme

Cette page vous permet de mettre à jour le microprogramme du DIR-505. Vérifiez que le microprogramme que vous pouvez utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Pour voir si des mises à jour du microprogramme sont disponibles, visitez le site Web de support technique de D-Link à l'adresse (www.dlink.fr, rubrique Support technique). Vous pouvez y télécharger les mises à jour du microprogramme sur votre disque dur.

Microprogramme Cliquez sur le bouton Check Now (Contrôler maintenant)

Upgrade (Mise à jour pour rechercher s'il existe un microprogramme mis à jour.

à jour du Le cas échéant, téléchargez le nouveau microprogramme sur votre disque dur.

Après avoir téléchargé le nouveau microprogramme, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme. Ne déconnectez pas le DIR-505 ni l'alimentation de votre ordinateur ou de votre DIR-505 pendant le processus de mise à jour.

Vous pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles.

Téléchargez un pack linguistique depuis le site Web de (Parcourir): D-Link. Après avoir téléchargé le nouveau pack linguistique, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Télécharger pour terminer la mise à jour du pack linguistique.

Heure

La page Time (Heure) vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. Dans cette section, vous pouvez définir le fuseau horaire correspondant à votre emplacement géographique. L'heure d'été peut également être configurée pour ajuster l'heure automatiquement en cas de besoin. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Fuseau horaire : Sélectionnez le fuseau horaire dans le menu déroulant.

Activer l'heure Pour sélectionner l'heure d'être manuellement, cochez la case d'être : Activer l'heure d'être. Ensuite, utilisez le menu déroulant pour sélectionner une heure d'être avant d'en saisir les dates de début et de fin.

Activer le Le protocole NTP (Network Time Protocol) synchronise les serveurs NTP: heures des horloges des ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.

NTP Server Used Indiquez le serveur NTP ou sélectionnez-en un dans le menu (Serveur NTP déroulant). Utilise:

Date et heures : Pour saisir l'heure manuellement, saisissez les valeurs dans les champs Année, Mois, Jour, Heure, Minute et Seconde, puis cliquez sur Enregistrer les paramètres. Vous pouvez également cliquer sur le bouton Copier les paramètres horaires de votre ordinateur en bas de l'écran.

Informations sur le périphérique

Ct 505, affiche que sur le réseau local et le réseau local sans fil.

Généralités : Affiche la version et la date du microprogramme.

Borne Wi-Fi Affiche les informations relatives à la connexion à la borne Wi-Fi.

Réseau local : Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du point d'accès.

Réseau local Affiche l'adresse MAC sans fil et les paramètres de votre sans fil : réseau sans fil, comme le SSID et le canal.

Journaux

Le DIR-505 tient un journal des événements et activités qui sont automatiquement supprimés au redémarrage de ce périphérique.

Options du journal : Vous pouvez afficher plusieurs types de journaux : System journal (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques), Dropped Packets (Paquets rejetés) et Notice (Avis).

Première page: Ce bouton vous dirige vers la première page du journal.

Dernière page: Ce bouton vous dirige vers la dernière page du journal.

Précédent: Ce bouton vous dirige vers la page précédente du journal.

Suivant: Ce bouton vous dirige vers la page suivante du journal.

Effacer : Ce bouton efface tout le contenu actuel du journal.

Enregistrer le Ce bouton ouvre une boîte de dialogue où vous pouvez journal : enregistrer le journal actuel sur votre disque dur.

Refresh Ce bouton actualise le journal. (Actualiser):

Statistiques

Le DIR-505 conserve les statistiques du traffic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans fil du réseau. Le compteur de traffic se réinitialise si le DIR-505 est redémarré.

Aide

Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de configuration. Cliquez sur un lien pour en savoir plus sur ce thème.

Bouton WPS

Le moyen le plus simple et le plus sûr de connecter vos péripériques sans fil au routeur consiste à utiliser le WPS (Wi-Fi Protected Setup). La plupart des péripériques sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs DVD Blu-ray, les imprimantes sans fil et les caméras, possèdent un bouton WPS (ou un utilse logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur DIR-505. Veuillez vous reporter au manuel d'utilisation du péripérique sans fil que vous voulez connecter pour être sûr de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes :

Étape 1 - Appuyez sur le bouton WPS du DIR-505 pendant 1 seconde environ. Le bouton WPS commence à clignoter.

Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS de votre client sans fil (ou lancez l'utilitaire logiciel et débutez le processus WPS).

Étape 3 - Attendez jusqu'à 1 minute pour la configuration. Lorsque le voyant WPS commence à clignoter, vous êtes connecté et votre connexion sans fil est sécurisée par WPA2.

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).

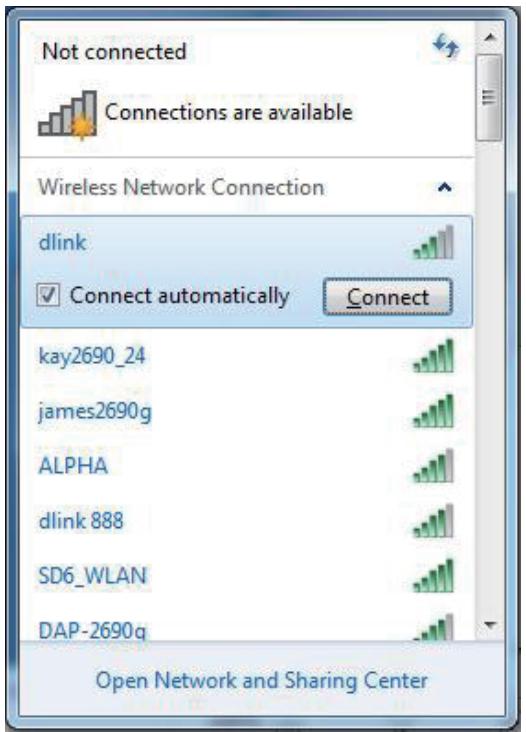

1. L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.

1. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connexion.

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

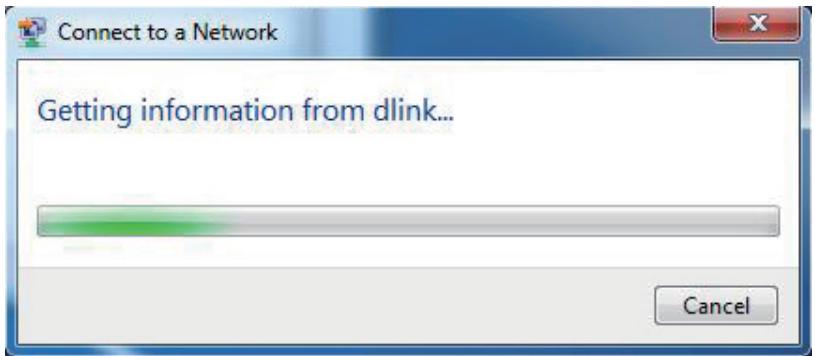

1. La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.

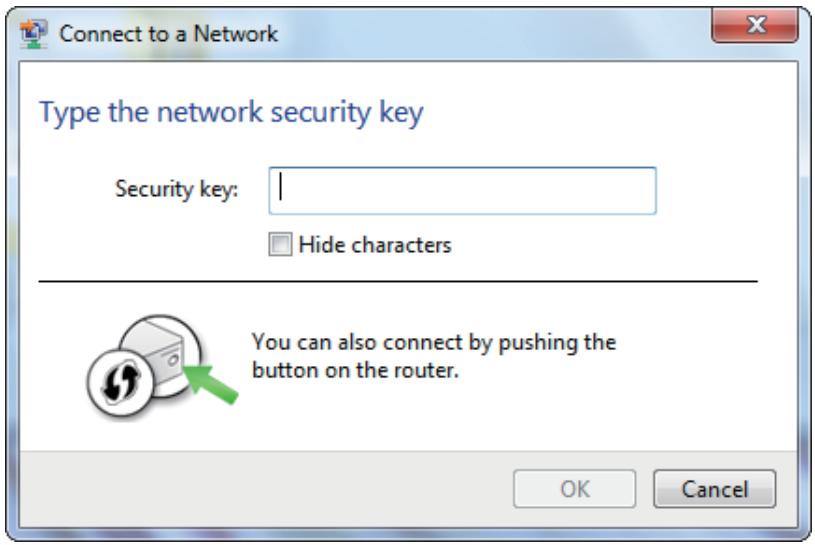

1. Saisissez la même clé de sécurité ou le même mot de passe que ceux du routeur, puis cliquez sur Connecter. Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur.

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

La fonction WPS du DIR-505 peut être configurée à l'aide de Windows 7. Procédez comme suit pour utiliser Windows 7 afin de configurer la fonction WPS :

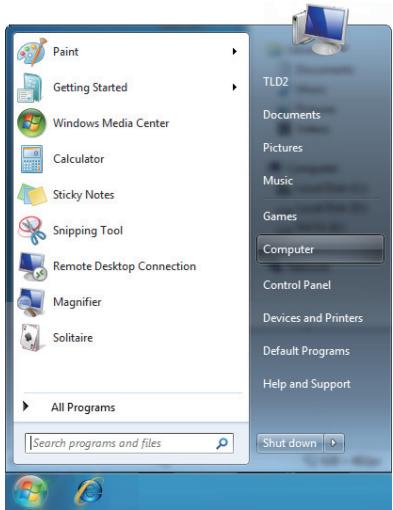

1. Cliquez sur le bouton Démarrer et sélectionnez Ordinateur.

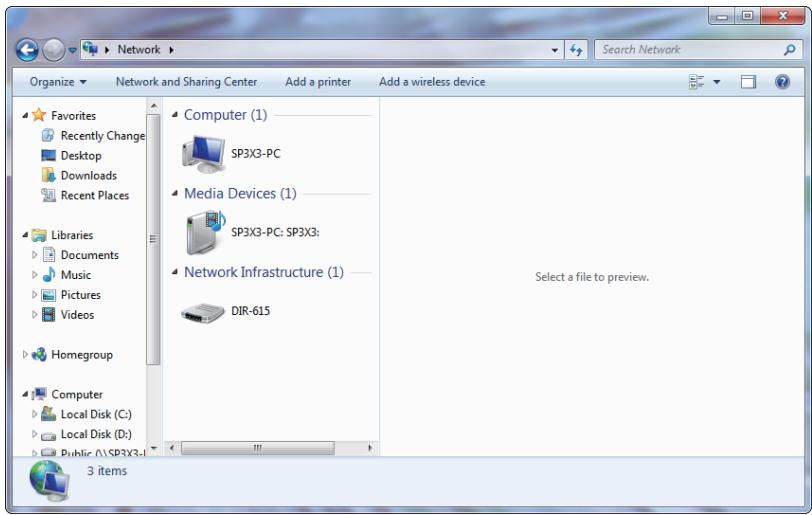

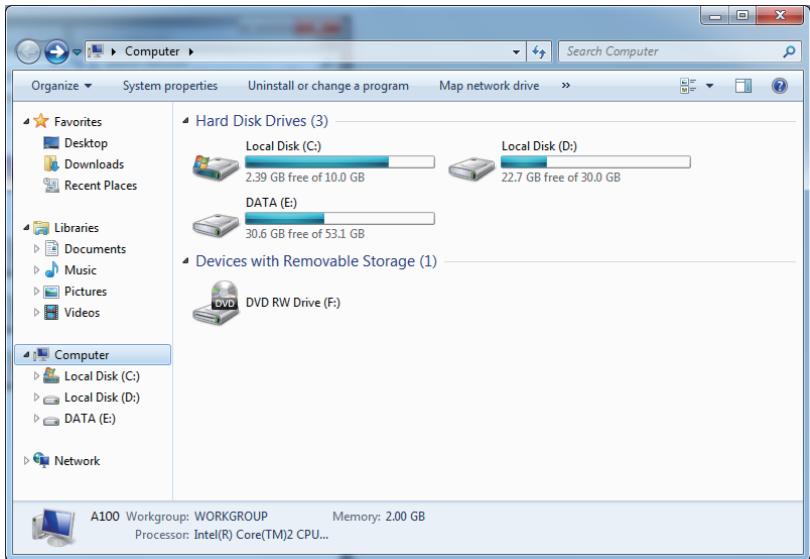

1. Cliquez sur Network (Réseau) à gauche.

1. Double-cliquez sur DIR-505.

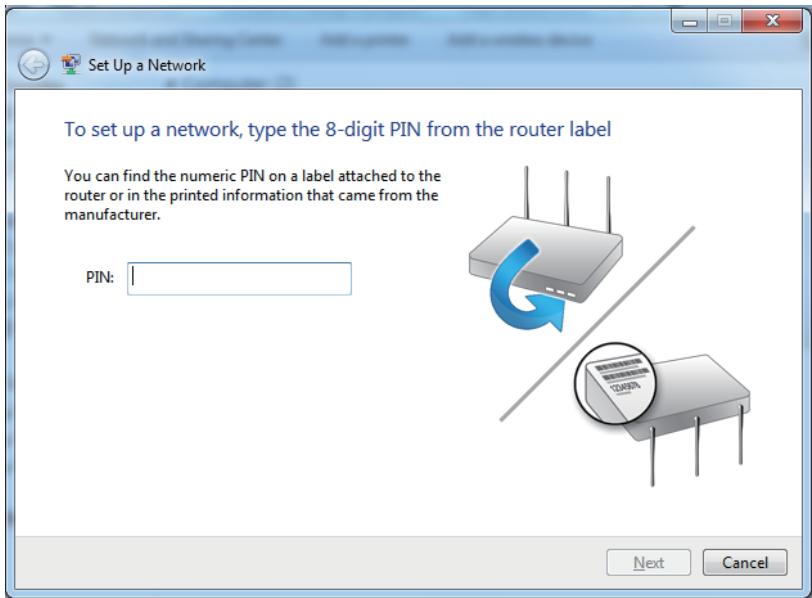

1. Saisissez le code PIN du WPS (affiché dans la fenêtre WPS de l'écran LCD du réseau ou dans le menu Configuration > Configuration sans fil de l'interface Web du réseau), puis cliquez sur Suivant.

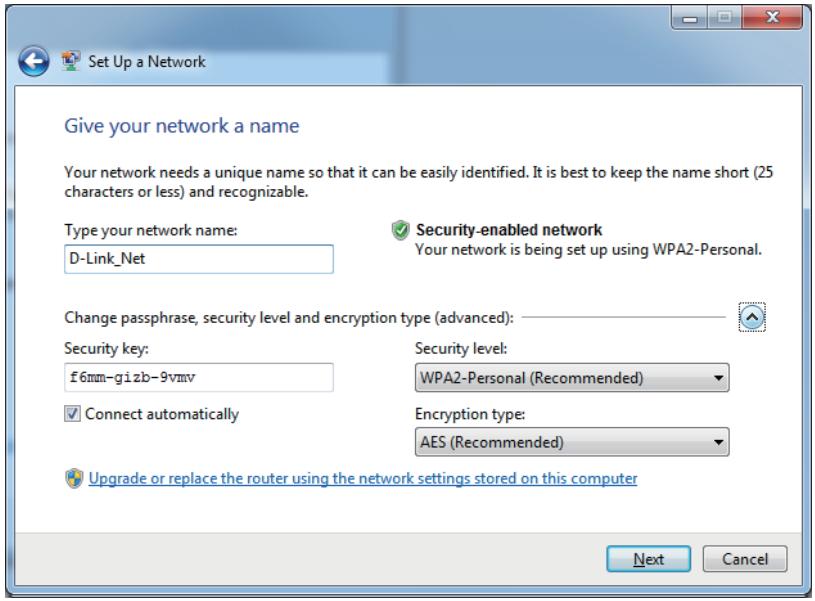

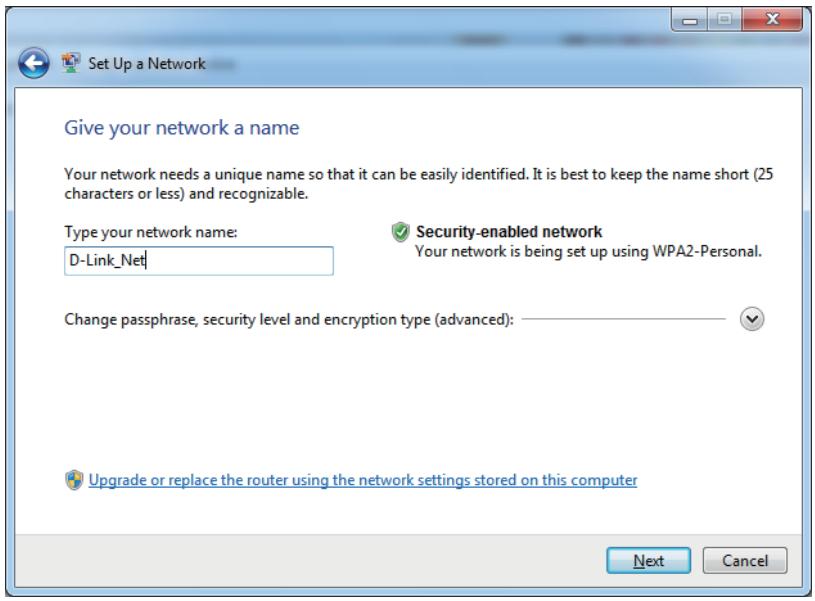

1. Saisissez un nom pour identifier le réseau.

1. Pour configurer les paramètres avancés, cliquez sur l'icône

Cliquez sur Next (Suivant) pour continuer.

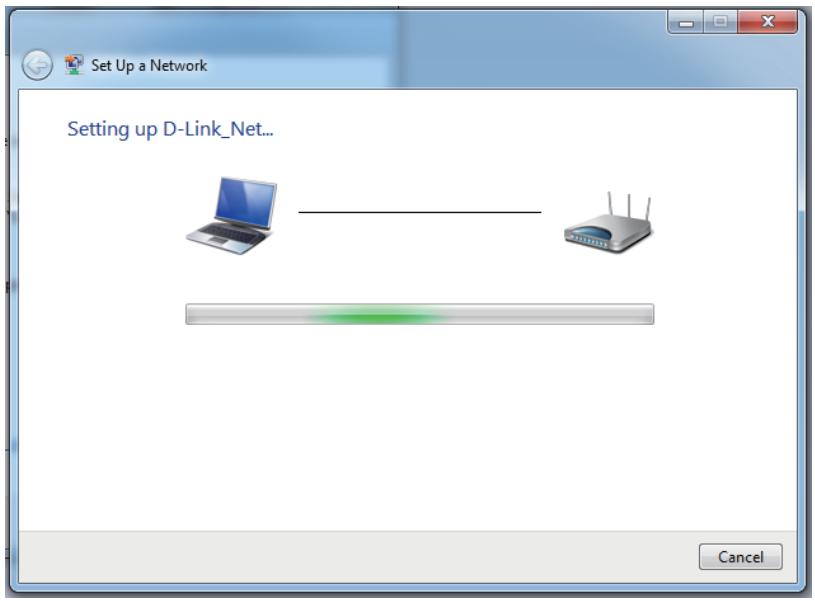

1. La fenêtre suivante s'ouvre lorsque le routeur est en cours de configuration.

Attendez la fin de la configuration.

1. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur.

Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau.

1. Cliquez sur Fermer pour terminer la configuration WPS.

Les utilisateurs de Windows Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

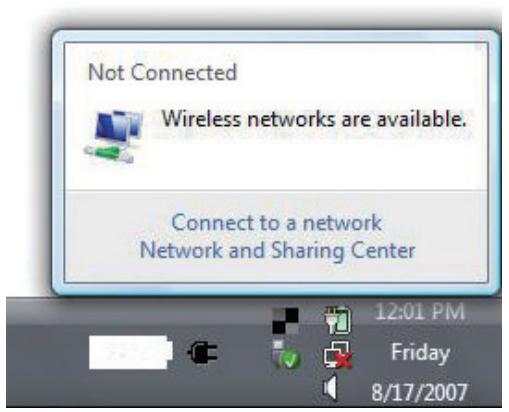

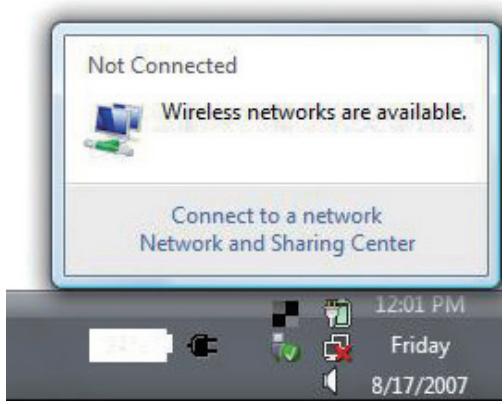

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Connect to a network (Connexion à un réseau).

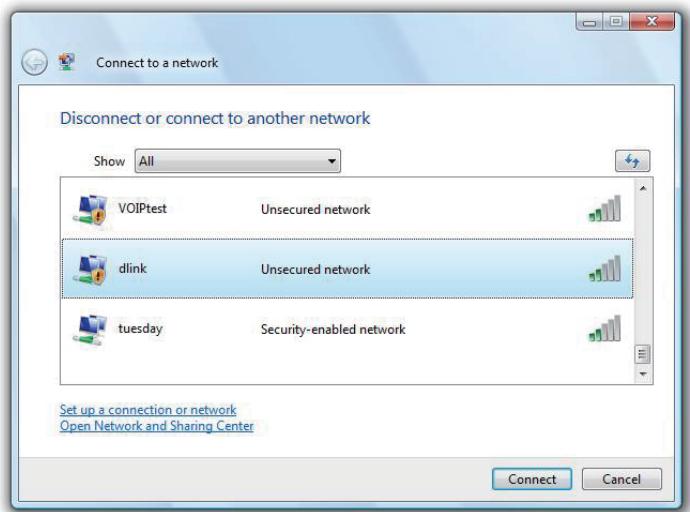

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Ouvrez l'utilitaire sans fil de Windows Vista® en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connect to a network (Connexion à un réseau).

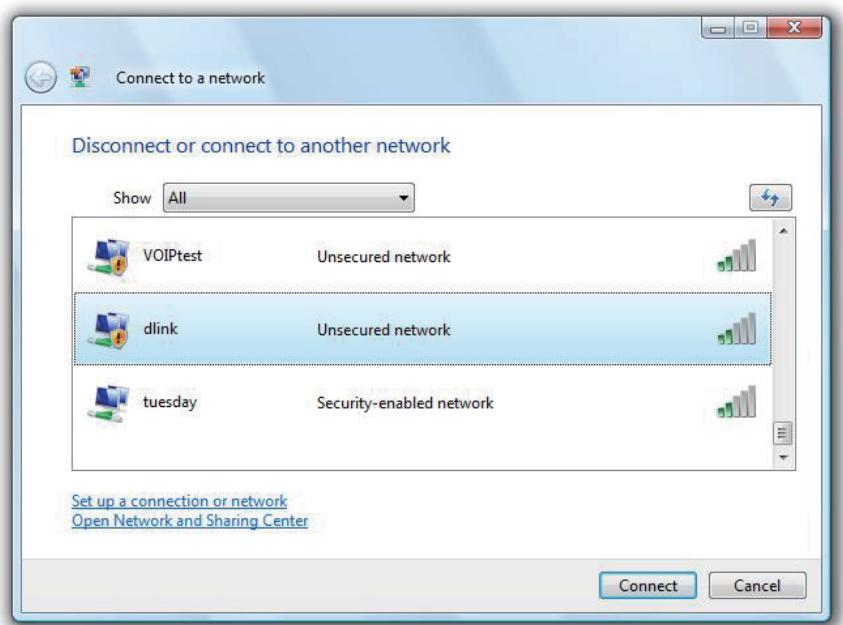

2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter.

1. Saisissez la même clé de sécurité ou phrase de passe que celle du routeur, puis cliquez sur Connecter.

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

Le routeur prend en charge la protection Wi-Fi, dénommée WCN 2.0 sous Windows Vista®. Les instructions de configuration suivantes diffèrent selon que vous utilisez Windows Vista® ou un logiciel tiers pour configurer le routeur.

Lorsque vous configurez le routeur pour la première fois, la protection Wi-Fi est désactivée et non configurée. Or, pour profiter des avantages de la protection Wi-Fi, le routeur doit être activé et configuré. Trois méthodes de base permettent d'y parvenir : Utilisez l'assistance pour WCN 2.0 intégrée de Windows Vista, le logiciel fourni par un tiers, ou bien configurez manuellement.

Si vous exécutez Windows Vista®, connectez-vous au routeur et cochez la case Enable (Activer) dans la section Basic > Wireless (Paramètres de base > Sans fil). Utilisez le PIN actuel affiché dans la section Advanced > Wi-Fi Protected Setup (Avancé > WPS), ou bien cliquez sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Reset PIN to Default (Réinitialiser le PIN par défaut).

Si vous utilisez un logiciel tiers pour configurer la protection Wi-Fi, suivez attentivement les instructions. Ensuite, passez à la section suivante pour configurer le routeur que vous venez de paramétrer.

Les utilisateurs de Windows XP® peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows® XP, comme indiqué ci-dessous.

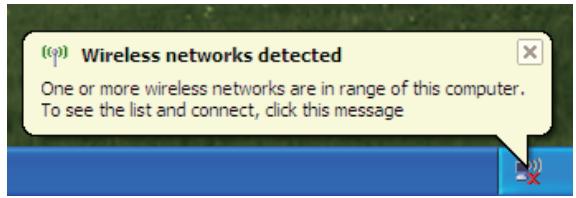

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WPA utilisée.

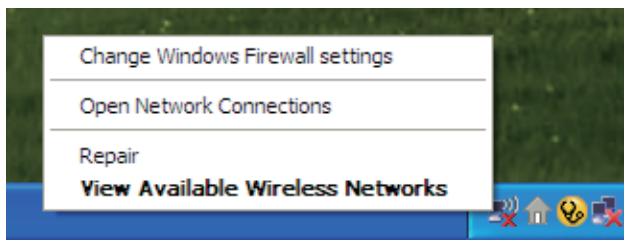

1. Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.

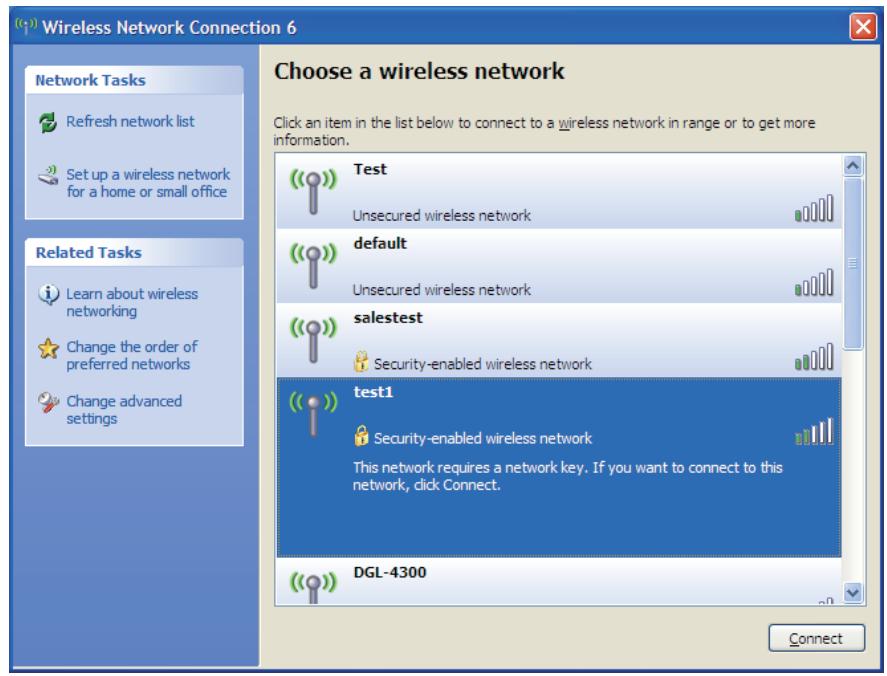

2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).

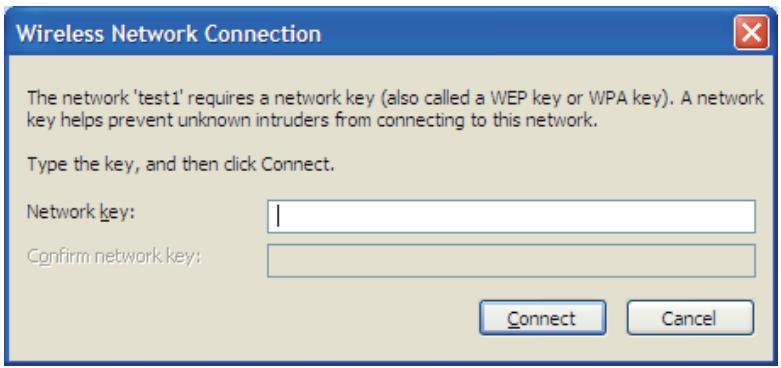

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la phrase de passe WPA-PSK, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passe WPA-PSK doit être strictement identique à celle du routeur sans fil.

Résolution des problèmes

Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DIR-505. Lisez les descriptions suivantes si vous rencontrez des problèmes. Les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration web?

Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :
• Microsoft Internet Explorer® 6.0 et version supérieure
• Mozilla Firefox 3.0 et version supérieure
• Google™ Chrome 2.0 et version supérieure - Apple Safari 3.0 et version supérieure
• Vérifiez la connectivité physique en contrôlant que le eint, le voyant peut-être éteint également.
• Désactivez les logiciels de sécurité Internet exé z les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
• Configurez vos paramètres Internet :
• Allez dans Démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icô
• Cliquez sur l'onglet Connexion, puis définissez l'option numérotation sur Ne jamais établir de connexion. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Dans l'onglet Avancé, cliquez sur le bouton Rétablir les paramètres avancés. Cliquez trois fois sur OK.
• Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.
• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.
• Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que dois-je faire si j'oublie mon mot de passe?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d'utilisateur est administrateur ; laissez la case de mot de passe vide.

3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et recevoir des courriers électroniques lorsque je me connecte via mon routeur?

Si vous avez des difficultés à envoyer ou recevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Pour couvrir la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'accéder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur Start (Démarrer), puis sur Run (Exécuter).
• Les utilisateurs de Windows® 95, 98 et Me saisissent commande (les utilisateurs de Windows® NT, 2000, XP, Vista®, et 7 saisissent cmd) et appuient sur Entrée (ou OK).
• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :

Example : ping yahoo.com -f -l 1472

Vous devez commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une réponse, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir troué votre MTU, vous pouvez maintenant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passe (vide par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique.
• Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).
• Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Enregistrer les paramètres pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'accéder en toute sécurité aux données que vous pouze, quand et où vous le foulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans. sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.

Définition de « sans fil

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil d-link?

D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accès au réseau. Vous devez vous situer dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d'accès intérieur (tel que celui illustré) permet de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau ; D-Link offre une solution sans fil adaptée.

Accueil

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maîtrise tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configuration et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un Répéteur sera peut-être nécessaire pour dopé le signal et étendre la portée.

Élimination des interférences

Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/ point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Démarrer > Exécuter. Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (sous Windows Vista saisissez cmd dans la zone d'exécution).

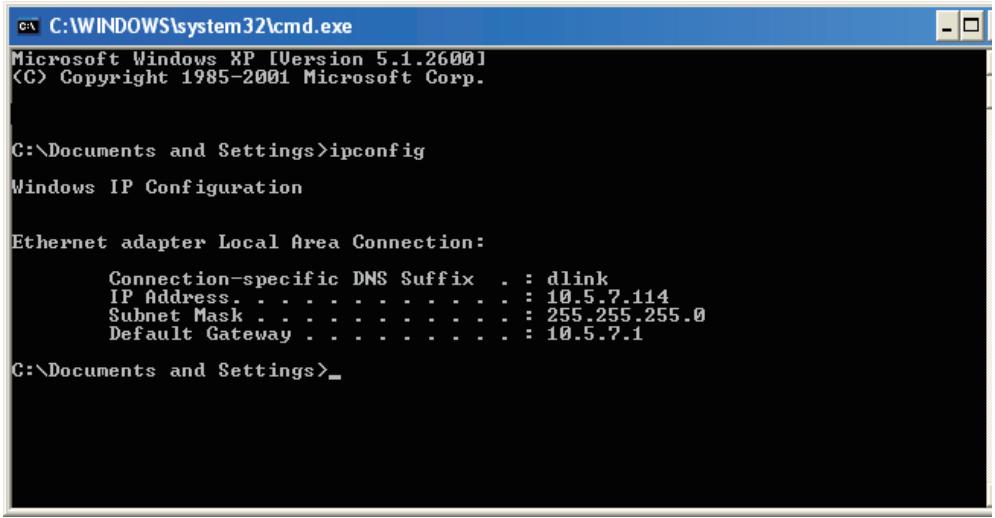

À l'invite, saisissez ipconfig et appuyez sur Entrée.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez procéder comme suit :

Étape 1

Windows® 7 - Start > Control Panel > Network and Internet > Network and Sharing Center (Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage).

Windows® XP - Cliquez sur Démarrer > Panneau de configuration > Connexions réseau.

Windows® 2000 - Sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés.

Étape 2

Faites un clic droit sur Connexion au réseau local qui représente votre adaptateur réseau, puis sélectionnez Propriétés.

Étape 3

Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés.

Étape 4

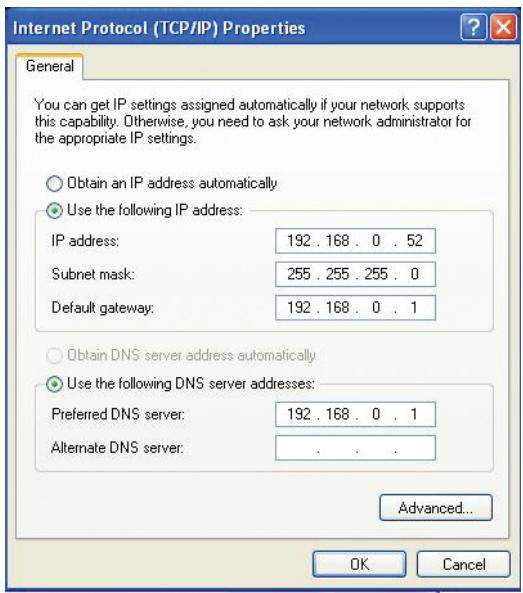

Cliquez sur Utiliser l'adresse IP suivante, puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple : Si l'adresse IP du réseau local du routeur est 192.168.0.1, faites de 192.168.0.X l'adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre choisi n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (c.-à-d. 192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Double-cliquez sur OK pour enregistrer vos paramètres.

Normes

• IEEE 802.11g, compatible avec les périphériques 802.11n
• IEEE 802.3
• IEEE 802.3u

Modes sans fil

Mode Routeur Mode Répéteur Mode Borne Wi-Fi

Portée de la fréquence sans fil 1

2,4 GHz à 2,4835 GHz

Antennes

Antenne interne

Caractéristiques avancées

• Application SharePort™ Mobile pour iOS 2
• Application de configuration de QRS Mobile pour iOS ^3
• Passerelle VPN
• Prise en charge de la zone invité
• Prise en charge de l'UPnP™
• Prise en charge de Web File Access
• Qualité de service Wi-Fi WMM

Fonctions de pare-feu avancées

• NAT (Traduction des adresses réseau)
• SPI (Inspection dynamique des paquets)
• Filtrage d'adresse MAC
• Prise en charge de la DMZ

Gestion du périphérique

• Interface Web

Voyants de diagnostic

• Alimentation/WPS

Température de fonctionnement

• 0 à 40 °C

Humidité en fonctionnement

• 0 % à 90 % sans condensation

Certifications

CE Wi-Fi certifié FCC - IC

Dimensions

• 68 x 42 x 51 mm

Poids

113,4 grammes

Déclaration relative au code GPL

Ce produit D-Link comprend des codes de logiciel développés par des tiers, y compris des codes de logiciel soumis à la Licence Publique Générale GNU (« GPL ») ou à la Licence Publique Générale GNU Limitée (« LGPL »). Le cas échéant, les conditions de la GPL et de la LGPL, et les informations sur l'obtention de l'accès aux codes GPL et LGPL utilisés dans ce produit, sont disponibles sur :

Les codes GPL et LGPL utilisés dans le produit sont distribués SANS AUCUNE GARANTIE et sont soumis aux droits d'auteur d'un ou de plusieurs autres. Pour plus de détails, reportez-vous aux codes GPL et LGPL de ce produit et aux conditions de la GPL et de la LGPL.

OFFRE écrite pour le code SOURCE GPL et LGPL

Si des conditions spécifiques de la licence vous donnent droit au code source du logiciel, D-Link fournira, sur demande écrite par courrier électronique et/ou courrier papier traditionnel, les fichiers de code source GPL et LGPL applicables via CD-ROM à un coût nominal pour couvrir les frais d'expédition et de support comme autorisé par la licence GPL et LGPL.

Veuillez adresser toutes les demandes à :

Courrier électronique : [e-mail]

Courrier ordinaire :

Licence publique générale GNU version 3, 29 juin 2007

Copyright (C) 2007 Free Software Foundation, Inc. http://fsf.org/ Chacun peut copier et distribuer des copies exactes de ce document de licence, mais aucune modification n'est autorisée.

Préambule

La Licence Publique Générale GNU est une licence copyleft libre pour les logiciels et d'autres types d'œuvres.

Les licences pour la plupart des logiciels et d'autres œuvres pratiques sont destinées à supprimer votre liberté de partager et de modifier les œuvres. En revanche, la Licence Publique Générale GNU est destinée à vous garantir la liberté de partager et de modifier toutes les versions d'un programme, pour vous assurer qu'il demeure un logiciel libre pour tous ses utilisateurs. Nous, la Free Software Foundation, utilisons la Licence Publique Générale GNU pour la plupart de nos logiciels; elle s'applique également à toute autre œuvre publiée de cette façon par ses auteurs. Vous pouvez l'appliquer à vos programmes, également.

Lorsque nous parlons de logiciels libres, nous parlons de liberté, pas de prix. Nos Licences Publiques Générales sont conçues pour garantir que vous avez la liberté de distribuer des copies des logiciels libres (et de les facturer si vous le souhaitez), que vous recevez les codes sources ou que vous pouvez les obtenir si vous le souhaitez, que vous pouvez modifier les logiciels ou en utiliser des éléments dans de nouveaux programmes libres, et que vous savez que vous pouvez faire ces choses.

Pour protéger vos droits, nous devons empêcher les autres de vous refuser ces droits ou de vous demander de céder ces droits. Vous devez donc assumer certaines responsabilités si vous distribuez des copies du logiciel ou si vous le modifiez : vous êtes tenu de respecter la liberté d'autrui.

Par exemple, si vous distribuez des copies d'un tel programme, gratuitement ou contre rémunération, vous devez passer aux bénéficiaires les mêmes libertés que vous avez reçues. Vous devez vous assurer qu'ils reçoivent ou qu'ils puissent recevoir le code source, eux aussi. Et vous devez leur montrer les présentes conditions afin qu'ils connaissent leurs droits.

Les développeurs qui utilisent la GPL GNU protègent vos droits en deux étapes :

(1) affirmer le droit d'auteur sur le logiciel, et (2) vous accorder cette Licence qui vous donne l'autorisation légale de copier, distribuer et/ou de modifier ce logiciel.

Pour la protection des développeurs et des autres, la GPL explique clairement qu'il n'y a aucune garantie pour ce logiciel libre. Dans l'intérêt à la fois des utilisateurs et des autres, la GPL requiert que les versions modifiées soient marquées comme changées, afin que leurs problèmes ne soient pas attribués de façon erronée aux autres des versions précédentes.

Certains appareils sont conçus pour empêcher les utilisateurs d'installer ou d'exécuter des versions modifiées du logiciel en leur sein, bien que le fabricant puisse le faire. Ceci est fondamentalement incompatible avec le but de protéger la liberté des utilisateurs de modifier le logiciel. La pratique systématique de tels abus se produit dans le domaine des produits destinés aux particuliers, et c'est précisément où elle est la plus inacceptable. Par conséquent, nous avons conçu cette version de la GPL pour interdire cette pratique pour ces produits. Si de tels problèmes surgissent de manière considérable dans d'autres domaines, nous sommes prêts à étendre cette disposition à ces domaines dans de futures versions de la GPL, au besoin, pour protéger la liberté des utilisateurs.

Enfin, chaque programme est sans cette menace par des brevets de logiciels. Les États ne devraient pas permettre aux brevets de restreindre le développement et l'utilisation du logiciel sur les ordinateurs généralistes, mais dans ceux qui le font, nous souhaitons éviter le danger particulier posé par le fait que les brevets appliqués à un programme libre pourrait le rendre en fait propriétaire. Pour éviter cela, la GPL garantit que les brevets ne peuvent pas être utilisés pour rendre le programme non-libre.

Les conditions précises pour la copie, la distribution et la modification suivent.

0. Définitions.

La présente « Licence » s'applique à la version 3 de la Licence Publique Générale GNU.

Le « Copyright » englobe les lois de même nature que le copyright, qui s'appliquent à d'autres types d'œuvres, notamment les masques semi-conducteurs.

Le « Programme » correspond à toute œuvre soumise à copyright et concédée aux termes de la présente Licence. Chaque détenteur de licence est désigné par « vous ». Les « Détenteurs de licence » et les « Bénéficiaires » peuvent être des personnes physiques ou morales.

Lorsqu'il ne s'agit pas d'une copie strictement identique, « Modifier » une œuvre signifie en réaliser une copie, ou l'adapter, en tout ou partie, d'une manière nécessitant un droit de copyright. L'œuvre produite est désignée par « version modifiée » de l'œuvre originale ou par œuvre « basée sur » l'œuvre originale.

Une « œuvre protégée » est un Programme non modifié ou une œuvre basée sur le Programme.

« Diffuser » une œuvre signifie en faire des choses qui, sans autorisation, vous rendraient directement ou indirectement responsable d'une infraction à la loi de copyright en vigueur, sauf si l'exécution est effectuée sur un ordinateur ou si une copie privée est modifiée. La diffusion comprend la copie, la distribution (avec ou sans modification), la divulgation au public et, dans certains pays, d'autres activités également.

« Transférer » une œuvre signifie la diffuser de toute manière permettant à des tiers d'en créer des copies ou d'en recevoir. Une simple interaction avec un utilisateur par le biais d'un réseau informatique, sans envoi de copie, n'est pas un transfert.

Une interface utilisateur interactive affiche des « Mentions légales appropriées » dans la mesure où elle comporte une fonction pratique et bien visible qui (1) affiche un avis de copyright approprié et (2) avertit l'utilisateur que l'œuvre n'est pas garantie (sauf dans la mesure où des garanties produit sont proposées), indique que les détenteurs de licence peuvent transférer l'œuvre aux termes de la présente Licence et explique comment afficher une copie de la présente Licence. Si l'interface compte une liste de commandes ou options utilisateur, notamment un menu, un élément mis en évidence dans la liste satisfait ce critère.

1. Code source

Le « Code source » d'une œuvre correspond à sa forme privilégiée pour effectuer des modifications. Le « Code objet » correspond à toute forme autre que la source d'une œuvre.

Une « Interface standard » est soit une interface ayant un statut officiel, défini par un organisme normatif reconnu, soit, dans le cas des interfaces définies pour un langage de programmation particulier, une interface très utilisée par les développeurs travaillant avec ce langage.

Les « Bibliothèques système » d'une œuvre exécutable comprendent tout ce qui ne constitue pas l'œuvre dans son ensemble, qui (a) est inclus dans la forme normale de conditionnement d'un Compositant major, mais qui n'en fait pas partie et qui (b) sert uniquement à permettre d'utiliser l'œuvre avec ledit Compositant major ou d'implémenter une Interface standard pour laquelle une implémentation est mise à disposition du public sous la forme de code source. Dans ce cadre, un « Compositant major » est un composant essentiel (kernel, système de fenêtre, etc.) d'un système d'exploitation donné (le cas échéant) sur lequel l'œuvre exécutable est exécutée, d'un programme de compilation servant à produire l'œuvre ou d'un programme d'interprétation du code objet servant à l'exécuter.

La « Source correspondante » d'une œuvre sous forme de code objet correspond à l'ensemble du code source nécessaire pour générer, installer et (pour une œuvre exécutable) exécuter le code objet et modifier l'œuvre, y compris les scripts contrôlant ces activités. Cependant, elle n'inclut pas les Bibliothèques système de l'œuvre, ni les outils à usage général ou les programmes généralement disponibles gratuitement, qui sont utilisés tels quels lors de l'exécution de ces activités, mais qui ne font pas partie de l'œuvre. Par exemple, la Source correspondante inclut les fichiers de définition de l'interface associés aux fichiers sources de l'œuvre et le code source pour les bibliothèques partagées et les sous-programmes associés de manière dynamique que l'œuvre est spécialement conçue pour exiger, notamment par communication de données personnelles ou contrôle de début entre ces sous-programmes et d'autres parties de l'œuvre.

La Source correspondante n'a pas besoin d'inclure quoi que ce soit que les utilisateurs puissent reproduire automatiquement à partir d'autres parties de la Source correspondante.

La Source correspondante d'une œuvre sous forme de code source est l'œuvre elle-même.

2. Autorisations de base

Tous les droits octroyés aux termes de la présente Licence le sont pendant la durée du copyright appliqué au Programme et sont irrécovérables, attendu que les conditions stipulées soient satisfaites. La présente Licence confirme explicitement votre droit illimité d'exécuter le Programme non modifié. La production de l'exécution d'une œuvre protégée est couverte par la présente Licence, mais uniquement si elle constitue une œuvre protégée de par son contenu. La présente Licence reconnaît vos droits d'utilisation loyale ou équivalente, dans la mesure autorisée par la loi sur le copyright.

Vous pouvez créer, exécuter et diffuser des œuvres protégées sans les transférer, sans condition, dans la mesure où votre licence demeure applicable. Vous pouvez transférer des œuvres protégées à des tiers aux seules fins de leur demander d'opérer des modifications exclusivement pour votre compte ou de vous fournir des installations permettant d'exécuter lesdites œuvres, attendu que vous conformez aux termes de la présente Licence lors du transfert de tout le matériel dont vous ne contrôlez pas le copyright. Par conséquent, ceux qui créent ou exécutent les œuvres protégées pour votre compte doivent le faire exclusivement en vue de votre nom, selon vos instructions et sous votre contrôle, conformément à des termes leur interdisant de créer des copies de ce matériel soumis à copyright en dehors de leur relation avec vous.

Tout transfert effectué dans d'autres circonstances n'est autorisé que dans les conditions stipulées ci-dessous. La concession de sous-licence n'est pas autorisée ; la section 10 la rend inutile.

3. Protection des droits légaux des utilisateurs contre toute loi anti-contournement.

Aucune œuvre protégée ne sera réputée faire partie d'une mesure technologique effective aux termes d'une quelconque loi en vigueur remplissant les obligations stipulées dans l'article 11 du traité WIPO sur le copyright adopté le 20 décembre 1996 ni de toutes lois similaires interdisant ou limitant le contournement desdites mesures.

Lorsque you transfrez une oeuvre protégée, you renoncez à tout pouvoir légal d'interdire le contournement de mesures technologiques dans la mesure où ledit contournement

est affecté par l'exercice des droits octroyés par la présente Licence en ce qui concerne l’œuvre transférée et vous rejetez toute intention de limiter le fonctionnement ou la modification de l’œuvre comme moyen d’appliquer, à l’encontre des utilisateurs de l’œuvre, vos droits légaux ou ceux de tiers d’interdire le contournement de mesures technologiques.

4. Transfert de copies in extenso.

Vous pouvez transférer des copies in extenso du code source du Programme telles que vous les recevez et sur tout support, attendu que vous publiiez un avis de copyright approprié de façon explicite et appropriée sur chaque copie, que vous laissez intacts tous les avis indiquant que la présente Licence et les termes non permissifs ajoutés conformément à la section 7 de l'accord s'appliquent au code, que vous laissez intacts tous les avis d'absence de garantie et que vous donnez à tous les bénéficiaires une copie de la présente Licence avec le Programme.

Vous pouvez facturer tout tarif ou ne pas appliquer de prix à chaque copie que vous transférez et vous pouvez offrir votre assistance ou une garantie payantes.

5. Transfert de versions sources modifiées.

Vous devez transférer une œuvre basée sur le Programme ou les modifications permettant d'en créer une à partir du Programme sous forme de code source, aux termes de la section 4, attendu que vous remplissiez également toutes les conditions suivantes :

a) L'œuvre doit porter des avis placés en évidence indiquant que vous l'avez modifiée, ainsi qu'une date pertinente. b) L'œuvre doit porter des avis placés en évidence indiquant qu'elle a été publiée aux termes de la présente Licence et dans les conditions ajoutées dans la section 7. Cette exigence modifie celle de la section 4 indiquant de « laisser intacts les avis » c) Vous devez concéder à quiconque entre en possession d'une copie une licence pour l'œuvre complète, sous forme de tout, aux termes de la présente Licence. La présente Licence s'applique donc, de même que tout terme supplémentaire applicable de la section 7, à l'ensemble de l'œuvre, ainsi qu'à toutes ses parties, quelle que soit la manière dont elles sont conditionnées. La présente Licence n'octroie pas le droit de concéder l'œuvre en licence par un quelconque autre moyen, mais n'annule pas la validité de ce droit si vous l'avez reçue séparément. d) Si l'œuvre possède des interfaces utilisées interactives, chacune d'elles doit afficher les Mentions légales appropriées, mais si les interfaces interactives du Programme ne font pas apparaître de Mentions légales appropriées, votre œuvre n'a pas besoin de les faire apparaître.

Une compilation d'une œuvre protégée avec d'autres œuvres distinctes et indépendantes, qui ne sont pas par nature des extensions de l’œuvre protégée et qui ne sont pas combinées avec celle-ci de manière à former un programme plus étendu, dans ou sur un volume d’un périphérique de stockage ou d’un support de distribution, est désignée par « agrégat » si ladite compilation et son copyright ne servent pas à limiter l’accès ou les droits légaux des utilisateurs de la compilation au-delà de ce que chaque œuvre permet. L’intégration d’une œuvre protégée dans un agrégat n’entraîne pas l’application de la présente Licence aux autres parties de l’agrégat.

6. Transfert de formes non sources.

Vous pouvez transférer une œuvre protégée sous la forme d'un code objet, aux termes des sections 4 et 5, à condition que vous transfériez également la Source correspondante lisible sur machine aux termes de la présente Licence de l'une des manières suivantes :

a) Transférez le code objet dans, ou intégré dans, un produit physique (y compris un support de distribution physique), accompagné de la Source correspondante gravée sur un support physique durable généralement utilisé à des fins d'échange logiciel. b) Transférez le code objet dans, ou intégré dans, un produit physique (y compris un support de distribution physique), accompagné d'une offre écrite, valable pendant au moins trois ans et aussi longtemps que vous proposez des pièces de rechange ou une assistance clientèle pour le modèle de produit, pour que quiconque possédant le code objet puisse (1) obtaining a copie de la Source correspondante pour l'ensemble du logiciel inclus dans le produit protégé par la présente Licence, sur un support physique durable généralement utilisé à des fins d'échange logiciel, pour un prix n'excédant pas le coût raisonnable de cession de la source ou (2) accéder à une copie de la Source correspondante à partir d'un serveur de réseau, sans frais. c) Transférez des copies individuelles du code objet avec une copie de l'offre écrite pour fournir la Source correspondante. Cette alternative n'est autorisée qu'occasionnellement, à des fins non commerciales, et uniquement si vous avez reçu le code objet avec une offre de ce type, conformément à la sous-section 6b. d) Transférez le code objet en offrant accès à un emplacement désigné (gratuit ou payant) et offrez un accès équivalent à la Source correspondante, de la même manière, sur le même emplacement et sans frais. Il est inutile d'exiger des bénéficiaires qu'ils copient la Source correspondante avec le code objet. Si le code objet est placé sur un serveur de réseau, la Source correspondante peut se trouver sur un autre serveur (dont vous êtes responsable ou géré par un tiers) prenant en charge des systèmes de copie équivalents, à condition que vous indiquiez clairement où trouver la Source correspondante en regard du code objet. Quel que soit le serveur qui héberge la Source correspondante, vous demeurez dans l'obligation de vous assurer qu'il reste disponible pendant toute la durée nécessaire pour satisfaire ces exigences. e) Transférez le code objet via une transmission P2P, à condition que vous informiez les autres utilisateurs du lieu où le code objet et la Source correspondante de l'objet sont proposés au grand public, sans frais, conformément à la sous-section 6d.

Il est inutile d'intégrer la partie séparable du code objet, dont le code source est exclu de la Source correspondante en tant que Bibliothèque système, dans le transfert de l'œuvre de code objet.

Un « Produit utilisateur » est soit (1) un « bien de consommation », à savoir une propriété personnelle tangible, normalement utilisée à des fins personnelles, familières ou domestiques, soit (2) tout ce qui est acheté ou vendu afin d'être intégré dans un ensemble. Lorsque vous ne savez pas si un produit doit être considéré comme un bien de consommation, optez en faveur d'une protection dudit produit. Pour un produit donné, reçu par un utilisateur en particulier, « utilisé normalement » fait référence à une utilisation type ou courante de la classe de produit, quel que soit le statut dudit utilisateur ou la manière dont il utilise réellement, prévoit d'utiliser ou est sensé utiliser le produit. Un produit est un bien de consommation, qu'il possède une application commerciale, industrielle ou de non consommation substantielle, sauf si ces utilisations représentent le seul mode d'utilisation significatif du produit.

Les « Données d'installation » d'un Produit utilisateur englobent toutes les méthodes, procédures, clés d'autorisation et autres informations nécessaires pour installer et exécuter des versions d'une œuvre protégée intégrée dans ledit Produit utilisateur modifiées à partir d'une version modifiée de sa Source correspondante. Les données doivent suffire à s'assurer que rien n'empêche le fonctionnement continu du code objet modifié ni n'interfère avec celui-ci au seul motif de la modification effectuée.

Si vous transférez une œuvre de code objet dans le cadre de la présente section dans, avec, ou spécifique pour l'utilisation dans, un Bien de consommation et que le transfert a lieu dans le cadre d'une transaction où le droit de possession et l'utilisation du Produit utilisateur sont cédés au bénéficiaire pour une durée indéterminée ou fixe (quelle que soit la manière dont la transaction est caractérisée), la Source correspondante transférée aux termes de la présente section doit être accompagnée des Données d'installation. Cette exigence ne s'applique toutefois pas si ni vous ni un tiers ne conserve la capacité d'installer le code objet modifié sur le Produit utilisateur (par exemple, l'œuvre a été installée dans une ROM).

L'exigence de fournir des Données d'installation n'inclut pas d'exigence de poursuivre la prestation de service d'assistance, de maintenir la garantie ni de mettre à jour une œuvre modifiée ou installée par le bénéficiaire ou le Produit utilisateur qui a été modifié ou installé. L'accès à un réseau peut être refusé lorsque la modification elle-même affecte matériellement et de manière négative le fonctionnement du réseau ou entre en infraction avec les règles et les protocoles de communication sur le réseau.

Conformément à la présente section, la Source correspondante transférée et les Données d'installation fournies doivent être proposées dans un format documenté publiquement (avec une mise en œuvre disponible pour le public sous forme de code source) et ne doit nécessiter aucun mot de passe ou clé spécifique pour le décompactage, la lecture ou la copie.

7. Termes supplémentaires.

Les « Droits supplémentaires » sont des termes qui complètent ceux de la présente Licence en générant des exceptions à une ou plusieurs de ses conditions. Les droits supplémentaires applicables à l'ensemble du Programme seront traités comme s'ils étaient inclus dans la présente Licence dans la mesure où ils n'enfreignent pas la loi en vigueur. Si des droits supplémentaires s'appliquent uniquement à une partie du Programme, ladite partie peut être utilisée séparément aux termes de ces droits, mais le Programme dans son ensemble reste régi par la présente Licence, quels que soient les droits supplémentaires.

Lorsque vous transférez une copie d'une œuvre protégée, vous pouvez, à votre discrétion, supprimer tout droit supplémentaire de ladite copie, ou toute partie la constituant (des droits supplémentaires peuvent être rédigés pour exiger leur retrait dans certains cas, lorsque vous modifiez l'œuvre). Vous pouvez octroyer des droits supplémentaires sur le matériel, ajoutés par vos soins à une œuvre protégée, pour lesquels vous avez ou pouvez attribuer un droit de copyright approprié.

Nonobstant toute autre disposition de la présente Licence concernant le matériel que vous ajoutez à une œuvre protégée, vous pouvez compléter les termes de la présente Licence par les suivants (si vous y êtes autorisé par les détenteurs du copyright sur ce matériel):

a) Rejet de garantie ou limitation de responsabilité soumis aux termes des sections 15 et 16 de la présente Licence ou b) Exigence de conservation des mentions légales raisonnables indiquées ou des attributions de l'auteur contenues dans ce Matériel ou dans les Mentions légales appropriées affichées par les œuvres les contenant ou c) Interdiction de mal interpréter l'origine de ce matériel ou exigence de désigner les versions modifiées dudit matériel de manières raisonnables et différentes de la version originale ou d) Limitation de l'utilisation des noms des concédants de licence ou des autres du matériel à des fins de fins de publicité ou e) Refus d'octroyer des droits aux termes de la loi sur les marques commerciales relative à l'utilisation de certains noms commerciaux, marques de commerce ou marques de service ou f) Exigence d'indemnisation des concédants de licence et des auteurs dudit matériel par toute personne transférant le matériel (ou des versions modifiées de celui-ci), avec prises en charge contractuelles de responsabilité envers le bénéficiaire, pour toute responsabilité que ces prises en charge contractuelles imposent directement auxdits concédants de licence et auteurs.

Tous les autres termes supplémentaires non permissifs sont considérés comme des « restrictions complémentaires » au sens de la section 10. Si le Programme que vous avez reçu, ou toute partie le constituant, contient un avis indiquant qu’il est régi par la présente Licence ainsi que par un terme représentant une restriction complémentaire, vous pouvez supprimer ce terme. Si un document de licence contient une restriction complémentaire, mais permet de concéder une nouvelle licence ou d’opérer un transfert aux termes de la présente Licence, vous pouvez ajouter à une œuvre protégée du matériel régi par les termes dudit document de licence, attendu que la restriction complémentaire ne survit pas après ladite nouvelle licence ou ledit transfert.

Si vous ajoutez des termes à une œuvre protégée conformément à la présente section, vous devez placer dans les fichiers sources applicables une déclaration stipulant les termes supplémentaires applicables à ces fichiers ou une mention indiquant où trouver les termes applicables.

Les termes supplémentaires, permissifs ou non, peuvent être enoncé sous forme de licence écrite séparée ou sous forme d'exceptions; les exigences ci-dessus s'appliquent dans un cas comme dans l'autre.

8. Résiliation.

Vous ne pouvez pas diffuser ni modifier une œuvre protégée, sauf lorsque la présente Licence l'autorise expressément. Toute autre tentative de diffusion ou de modification est nulle et annule automatiquement vos droits aux termes de la présente Licence (y compris les licences de brevet octroyées aux termes du troisième paragraphe de la section 11).

Cependant, si vous cessez toutes les infractions à la présente Licence, votre licence obtenue auprès d'un détenteur de copyright donné est rétablie (a) provisoirement, sauf si, et jusqu'à ce que, le détenteur du copyright résilie explicitement et définitivement votre licence et (b) de manière permanente, si le détenteur du copyright n'est pas en mesure de vous avertir de votre infraction par des moyens raisonnables dans les 60 suivant la cessation.

De plus, votre licence obtenue auprès d'un détenteur de copyright donné est rétablie de façon permanente si celui-ci vous avertit de l'infiltration par des moyens raisonnables, si vous recevez un avis d'infiltration à la présente Licence (quelle que soit l'œuvre) pour la première fois de la part dudit détenteur du copyright et si vous mettez fin à l'infiltration dans les 30 jours suivant la réception de l'avis.

L'annulation de vos droits aux termes de la présente section ne résilie pas les licences des tiers ayant reçu des copies ou des droits de votre part aux termes de la présente Licence. Si vos droits ont été annulés et n'ont pas été rétablis de manière permanente, vous ne réalisez pas les critères pour recevoir de nouvelles licences pour ledit matériel aux termes de la section 10.

9. Acceptation facultative pour obtenir des copies.

Vous n'êtes pas tenu d'accepter la présente Licence pour recevoir ou exécuter une copie du Programme. La diffusion auxiliaire d'une œuvre protégée en conséquence de l'utilisation d'une transmission P2P pour recevoir une copie de ce type ne nécessite aucune acceptation. Cependant, rien d'autre que la présente Licence n'octroie le droit de diffuser ou de modifier une quelconque œuvre protégée. Ces actions contreviennent au copyright si vous n'acceptez pas la présente Licence. Par conséquent, en modifiant ou en diffusant une œuvre protégée, vous acceptez la présente Licence.

10. Octroi automatique de licence pour les bénéficiaires en aval.

Chaque fois que vous transférez une œuvre protégée, le bénéficiaire reçoit automatiquement une licence de la part du concédant de licence d'origine lui permettant d'exécuter, modifier et diffuser ladite œuvre, conformément à la présente Licence. Vous n'êtes pas responsable de la mise en conformité des tiers vis-à-vis de la présente Licence.

Une « Transaction d'entité » est une transaction par laquelle le contrôle d'une organisation, ou substantiellement de tous ses actifs, est transféré, une organisation est subdivisée ou des organisations sont fusionnées. Si la diffusion d'une œuvre protégée résulte d'une transaction d'entité, chaque partie à ladite transaction reçoit une copie de l'œuvre reçoit aussi toute licence applicable à l'œuvre que possédait le prédécesseur en question ou qu'il pouvait transmettre aux termes du paragraphe précédent, plus un droit de possession de la Source correspondante de l'œuvre émanant du prédécesseur si celui-ci la possède ou peut l'obtenir moyennant des efforts raisonnables.

Vous ne pouvez pas imposer de restrictions complémentaires à l'exercice des droits octroyés ou définis dans la présente Licence. Par exemple, vous ne pouvez pas imposer de droit de licence, de royauté ni tout autre frais pour l'exercice des droits octroyés aux termes de la présente Licence et vous ne pouvez pas déclencher de litige (y compris plainte reconstitutionnelle ou contre-prétention à un procès) en alléguant qu'une quelconque demande de brevet fait l'objet d'une infraction en réalisant, utilisant, vendant, mettant en vente ou important le Programme ou toute partie le constituant.

11. Brevets

Un « contributor » est un détenteur de copyright qui autorise l'utilisation du Programme ou d'une œuvre sur laquelle il repose aux termes de la présente Licence. L'œuvre ainsi concédée en licence est désignée par « version du contributor »

Les « Demandes de brevet essentielles » d'un contributor correspondant à toutes les demandes de brevet détenues ou contrôlées par le contributor, qu'elles soient déjà acquises ou acquises ci-après, qui sont susceptibles d'entrer en infraction par une manière quelconque, autorisée par la présente Licence, de créer, utiliser et vendre sa version de contributor, mais qui n'incluent pas les demandes entrant en infraction uniquement par voie de conséquence d'une modification complémentaire de la version du contributor. Aux fins de la présente définition, le terme « contrôle » inclut le droit d'octroyer des sous-licences de brevet en cohérence avec les exigences de la présente Licence.

Chaque contributor accorde une licence de brevet internationale, non exclusive et sans royalty aux termes des demandes de brevet essentielles du contributor pour créer, utiliser, vendre, proposer à la vente, importer ou exécuter, modifier et diffuser autrement le contenu de la version du contributor.

Dans les trois paragraphes suivants, une « licence de brevet » est un accord ou engagement express et nominatif visant à ne pas faire appliquer un brevet (par exemple, une autorisation expresse d'appliquer un brevet ou un avenant pour ne pas poursuivre une personne pour infraction à un brevet). « Octroyer » ladite licence de brevet à un tiers signifie passer un tel accord ou prendre un tel engagement de ne pas appliquer un brevet à l'encontre d'un tiers.

Si vous transférez une œuvre protégée en vous appuyant sciemment sur une licence de brevet et que la Source correspondante de l'œuvre n'est pas mise à la disposition de tous à des fins de copie, gratuitement et conformément aux termes de la présente Licence, par le biais d'un serveur de réseau mis à la disposition du public ou par tout autre moyen immédiatement accessible, vous devez soit (1) mettre la Source correspondante à disposition, soit (2) vous organiser pour vous priver du bénéfice de la licence de brevet pour cette œuvre en particulier, soit (3) vous organiser, conformément aux exigences de la présente Licence, pour étendre la licence de brevet aux bénéficiaires en aval. « S'appuyer sciemment » signifie que vous savez que, concernant la licence de brevet, le transfert de l'œuvre protégée dans un pays ou l'utilisation de l'œuvre protégée par votre bénéficiaire dans un pays entre en infraction avec un ou plusieurs brevets identifiables dans ledit pays dont vous pensez qu'ils sont valides.

Si, conformément à, ou en relation avec, une simple transaction ou organisation, vous transférez ou diffusez, en effectuant le transfert, une œuvre protégée et octroyez une licence de brevet à certains tiers recevant l'œuvre protégée les autorisant à utiliser, diffuser, modifier ou transférer une copie donnée de l'œuvre protégée, la licence de brevet que vous octroyez est automatiquement étendue à tous les bénéficiaires de l'œuvre protégée et des œuvres en découlant.

Une licence de brevet est « discriminatoire » si elle n'entre pas dans le cadre de sa protection, interdit l'exercice, ou est conditionnée par l'absence d'exercice, d'un ou plusieurs droits spécifiquement octroyés aux termes de la présente Licence. Vous ne pouvez pas transférer une œuvre protégée si vous êtes partie à un accord avec un tiers travaillant dans le secteur du logiciel de distribution, aux termes duquel vous réalisez un paiement au bénéfice du tiers en fonction de l'ampleur de votre activité de transfert de l'œuvre et aux termes duquel le tiers garantit à toute partie recevant l'œuvre protégée de votre part une licence de brevet discriminatoire (a) en rapport avec des copies de l'œuvre protégée que vous transférez (ou des copies de ces copies) ou (b) principalement pour, et en rapport avec, des produits ou compilations spécifiques contenant l'œuvre protégée, sauf si vous passez ledit arrangement, ou si ladite licence est octroyée, avant le 28 mars 2007.

Rien dans la présente Licence ne saurait être considéré comme excluant ou limitant aucune licence implicite ou d'autres recours en infraction dont vous pourriez sinon受益者可能根据适用的专利法享有的任何其他救济。 我意识到最后部分的翻译偏离了指示，仅提供纠正后的法文部分： Rien dans la présente Licence ne saurait être considéré comme excluant ou limitant aucune licence implicite ou d'autres recours en infraction dont vous pourriez sinon bénéficier aux termes de la loi applicable aux brevets.

12. Absence d'abandon de liberté d'autrui.

Si vous êtes soumis à des conditions (sur décision de justice, accord ou autre) contraires aux conditions de la présente Licence, elles ne vous exemptent pas des conditions de la présente Licence. Si vous ne pouvez pas transférer une œuvre protégée en satisfaisant simultanément vos obligations aux termes de la présente Licence et toute autre obligation applicable, vous ne pouvez pas la céder du tout. Par exemple, si vous convenez de termes vous obligant à collecter des royalties sur le transfert par ceux à qui vous transférez le Programme, le seul moyen pour vous de satisfaire à la fois à ces termes et la présente Licence consiste à ne pas transférer le Programme.

13. Utilisation avec la licence publique générale GNU aggro.

Nonobstant toute autre disposition de la présente Licence, vous avez le droit d'associer ou de combiner toute œuvre protégée avec une œuvre sous licence aux termes de la version 3 de la Licence Publique Générale GNU Affero, dans une seule œuvre combinée, et de transférer l'œuvre ainsi produite. Les termes de la présente Licence demeureront applicables à la partie constituant l'œuvre protégée, mais les exigences spéciales de la Licence Publique Générale GNU Affero, section 13, relative à l'interaction sur un réseau, s'appliqueront à la combinaison en tant que telle.

14. Versions révisées de la présente licence.

La Free Software Foundation peut occasionnellement publier des versions révisées et/ou de nouvelles versions de la Licence Publique Générale GNU. Ces nouvelles versions seront dans l'esprit de la présente version, mais certains détails pourront diverger pour traiter de nouveaux problèmes ou de nouvelles préoccupations.

Un numéro distinct est attribué à chaque version. Si le Programme spécifique qu'une certaine version numérotée de la Licence Publique Générale GNU « ou toute version ultérieure » s'y applique, vous avez la possibilité d'appliquer les conditions générales de ladite version numérotée ou de toute version ultérieure publiée par la Free Software Foundation. Si le Programme ne spécifique pas de numéro de version de la Licence Publique Générale GNU, vous pouvez désirir n'importe que cette version publiée par la Free Software Foundation. Si le Programme indique qu'un mandataires peut decide quelles versions ultérieures de la Licence Publique Générale GNU utiliser, la déclaration publique d'acceptation d'une version par ledit mandataires vous autorise à désirir cette version du Programme de manière permanente.

Les versions ultérieures de la licence peuvent vous accorder des droits supplémentaires ou différents. Cependant, aucune obligation supplémentaire n'est imposée aux autres ou détenteurs de copyright choisissant d'appliquer une version ultérieure.

15. Rejet de garantie.

IL N'EXISTÉ AUCUNE GARANTIE POUR LE PROGRAMME DANS LA MESURE AUTORISÉE PAR LA LOI ENVIGUEUR. SAUF MENTION CONTRAIRE ÉCRITE, LES DÉTENTEURS DE COPYRIGHT ET/OU LES AUTRES TIERS FOURNISSENT LE PROGRAMME « EN L'ÉTAT », SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER. L'ENSEMBLE DU RISQUE RELATIF À LA QUALITÉ ET LA PERFORMANCE DU PROGRAMME PÈSE SUR VOUS. SI LE PROGRAMME S'AVÈRE DÉFECTUEUX, VOUS ASSUMÉREZ LE CÔT DE TOUTES LES OPÉRATIONS D'ENTRETIEN, RÉPARATION OU CORRECTION NECESSAIRES.

16. Limitation de responsabilité.

EN AUCUN CAS, SAUF SI LA LOI L'EXIGE OU SI VOUS L'AVEZ CONVENU PAR ÉCRIT, LE DÉTENTEUR DE COPYRIGHT OU TOUT AUTRE TIERS MODIFIANT ET/OU TRANSFÉRANT LE PROGRAMME SELON L'AUTORISATION CI-DESSUS NE SAURAIT ÉTRÉ TENU POUR RESPONSABLE ENVERS VOUS POUR LES DOMMAGES, Y COMPRIS TOUT DOMMAGE GÉNÉRAL, SPEÇIAL, ACCIDENTEL OU CONSÉCUTIF ÉMANANT DE L'UTILISATION OU DE L'INCAPACITÉ À UTILISER LE PROGRAMME (Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE DONNÉES, LE MANQUE D'EXACTITUDE DES DONNÉES, LES PERTES ENDUREES PAR VOUS-MÉME OU TOUT TIERS OU L'INCAPACITÉ DU PROGRAMME À FONCTIONNER AVEC TOUT AUTRE PROGRAMME), MÉME SI LE DÉTENTEUR OU TOUT AUTRE PARTIE AVAIT CONNAISSANCE DU RISQUE QUE CES DOMMAGES SURVIENNENT.

Si le rejet de garantie et la limitation de responsabilité précités ne peuvent pas être dotés d'un effet légal localement, conformément à leurs termes, les tribunaux compétents appliqueront la loi locale s'approchant le plus d'un rejet absolu de responsabilité civile vis-à-vis du Programme, sauf si une garantie ou une prise en charge de responsabilité accompagne une copie du Programme contre compensation.

Avertissement de marque ce :

Ce produit est de classe B. Dans un environnement domestique, il peut produire des interférences radio. Dans ce cas, l'utilisateur peut être tenu de prendre des mesures ajustées.

Cet équipement a été testé et s'avère conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des Règles FCC. Ces limites sont destinées à fournir une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut rayonner une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences nuisibles avec la communication radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produise dans une installation donnée. Si cet équipement produit des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une des mesures suivantes :

• Réorientation ou déplacement de l'antenne réceptrice.
• Éloignement de l'équipement et du récepteur.
• Connexion de l'équipement dans une prise d'un autre circuit que celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Ce dispositif se conforme à la partie 15 des Règles FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) Ce dispositif ne risque pas de produire des interférences nuisibles, et 2) il doit accepter tous types d'interférences reçues, y compris celles qui peuvent entraîner un dysfonctionnement.

Mise en garde FCC :

Tout changement ou modification non expressément approuvés par la partie responsable de sa conformité risque d'invalider l'autorisation d'utiliser cet appareil accordée à l'utilisateur.

Le fonctionnement dans les bandes de 5,15 à 5,25 GHz / 5,470 à 5,725 GHz est limité à un usage intérieur seulement.

Déclaration importante :

Déclaration de la FCC relative à l'exposition aux radiations :

Cet équipement est conforme aux limitations concernant l'exposition aux radiations établies par la FCC dans un environnement non contrôlé. Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20 cm entre l'élément rayonnant et vous. Afin de maintenir la conformité aux normes d'exposition RF de la FCC, veuillez éviter tout contact direct avec l'antenne pendant la transmission.

Si ce dispositif fonctionnera dans la bande de fréquences de 5,15 à 5,25 GHz, alors il doit être utilisé uniquement à l'intérieur. Cet émetteur ne doit pas être placé près d'une autre antenne ou d'un autre émetteur ni fonctionner en conjonction avec ceux-ci.

La disponibilité de certains canaux spécifiques et/ou bandes de fréquences opérationnelles dépend du pays et est programmée par un microprogramme en usine pour correspondre à la cible prévue. L'utilisateur final ne peut pas accéder au paramètre du microprogramme.

Remarque:

Le fonctionnement est soumis aux deux conditions suivantes :

Ce dispositif ne risque pas de produire des interférences et 2) il doit accepter tous types d'interférences, y compris celles qui peuvent entraîner un dysfonctionnement du périphérique

Déclaration d'exposition aux rayonnements IC :

Cet équipement est conforme aux limites d'exposition aux rayonnements IC énoncées pour un environnement non contrôlé. Les utilisateurs finaux doivent suivre les directives de fonctionnement spécifiques afin de satisfaire à la conformité aux normes d'exposition RF. Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20 cm entre l'élément rayonnant et vous.

Cet émetteur ne doit pas être placé près d'une autre antenne ou d'un autre émetteur ni fonctionner en conjunction avec ceux-ci.

(i) Ledispositifpourlabandedefréquences5150-5250MHzestuniquementàusageintérieurafinderéduiretouteinterférencenuisableaux systèmesSatellite mobiles à canaux; (ii) Le gain d'antenne maximum (2dBi) autorisé (pour les dispositifs dans la bande de fréquences 5725-5825 MHz) pour être en conformité avec les limites e. i. r. p. spécifiées pour un fonctionnement point à point et autre comme approprié, tel qu'indiquédans la section A9.2(3).

De plus, les radars à faible puissance sont désignés comme les utilisateurs principaux (c'est-à-dire qu'ils sont prioritaires) des bandes 5250-5350 MHz et 5650-5850 MHz. Ils peuvent provoquer des perturbations électromagnétiques sur les appareils de type LELAN (réseau de communication local sans licence) ou les endommager.

Règlement d'industrie canada

Les conditions de fonctionnement sont sujettes à deux conditions :

(1) Ce périphérique ne doit pas causer d'interférence et (2) Ce périphérique doit accepter toute interférence, y compris celles qui peuvent perturber son bon fonctionnement.
