MODE D'EMPLOI DIR-855 D-LINK
D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.
Révisions du manuel
| Révision | Date | Description |
| 1.0 | 13.11.07 | DIR-855 A2 Révision A1 avec microprogramme 1.10 |
| 1.1 | 23.04.08 | Mise à jour des informations de garantie |
Marques commerciales
D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.
Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

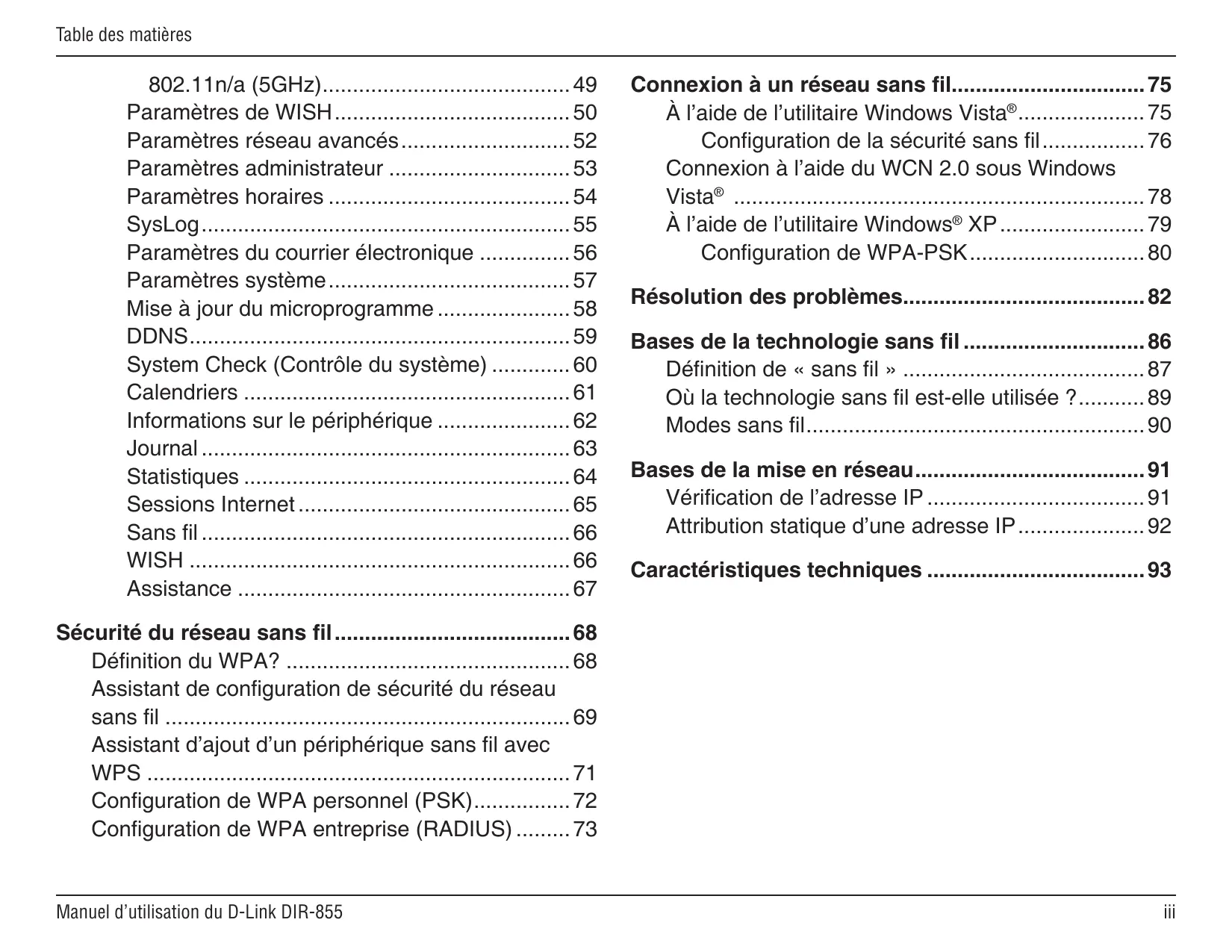

Table des matières
Preface..
Révisions du manuel
Marques commerciales
Présentation du produit 1
Contenu de la boîte 1
Configuration système requise 2
Introduction 3
Caracteristiques 4
Description du matériel 5
Connexions 5
Voyants lumineux 6
Installation. 7
Pré-requis 7
Éléments à prendre en compte avant d'installer le réseau sans fil 8
Organigramme du réseau. 9
Connexion au modem cable/DSL/satellite ou Box opérateur 10
Connexion à un autre routeur 11
Mise en route 13
Configuration 14
Utilitaire de configuration Web. 14
Setup Wizard (Assistant de configuration)...... 15
Configuration manuelle. 19
Dynamique (cable) 19
PPPoE (DSL) 20
PPTP 21
L2TP 23
Adresse statique (attribuée par le FAI) ....25
Paramètres sans fil 26

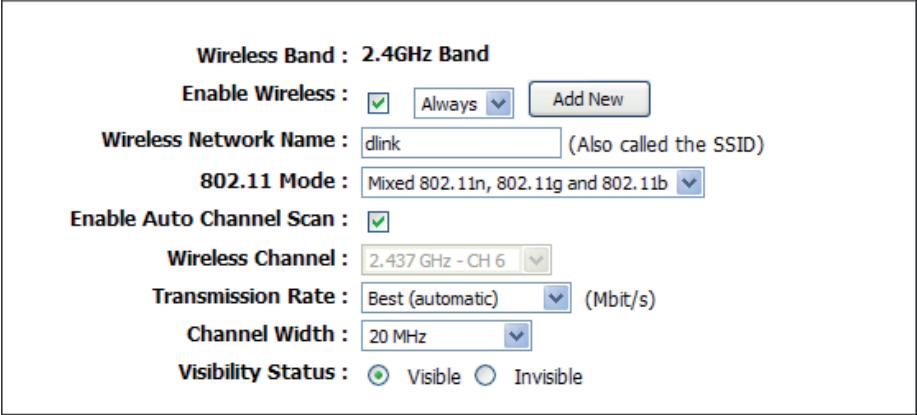

802.11n/g (2,4 GHz) 26
802.11n/a (5GHz) 28
Paramètres réseau 30
Paramètres du réseau local 30
Paramètres du serveur DHCP 31

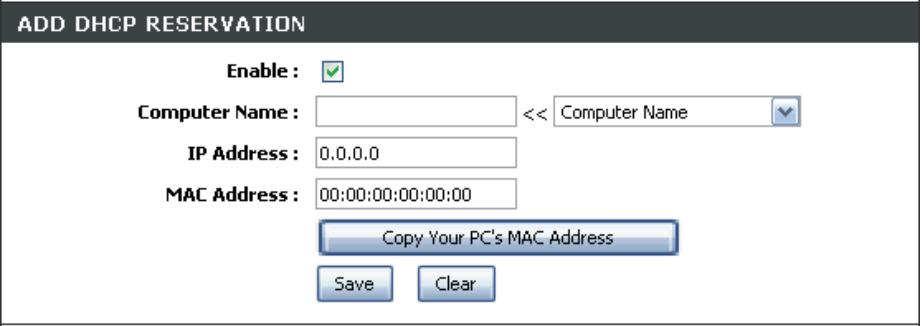

Réservation DHCP 32

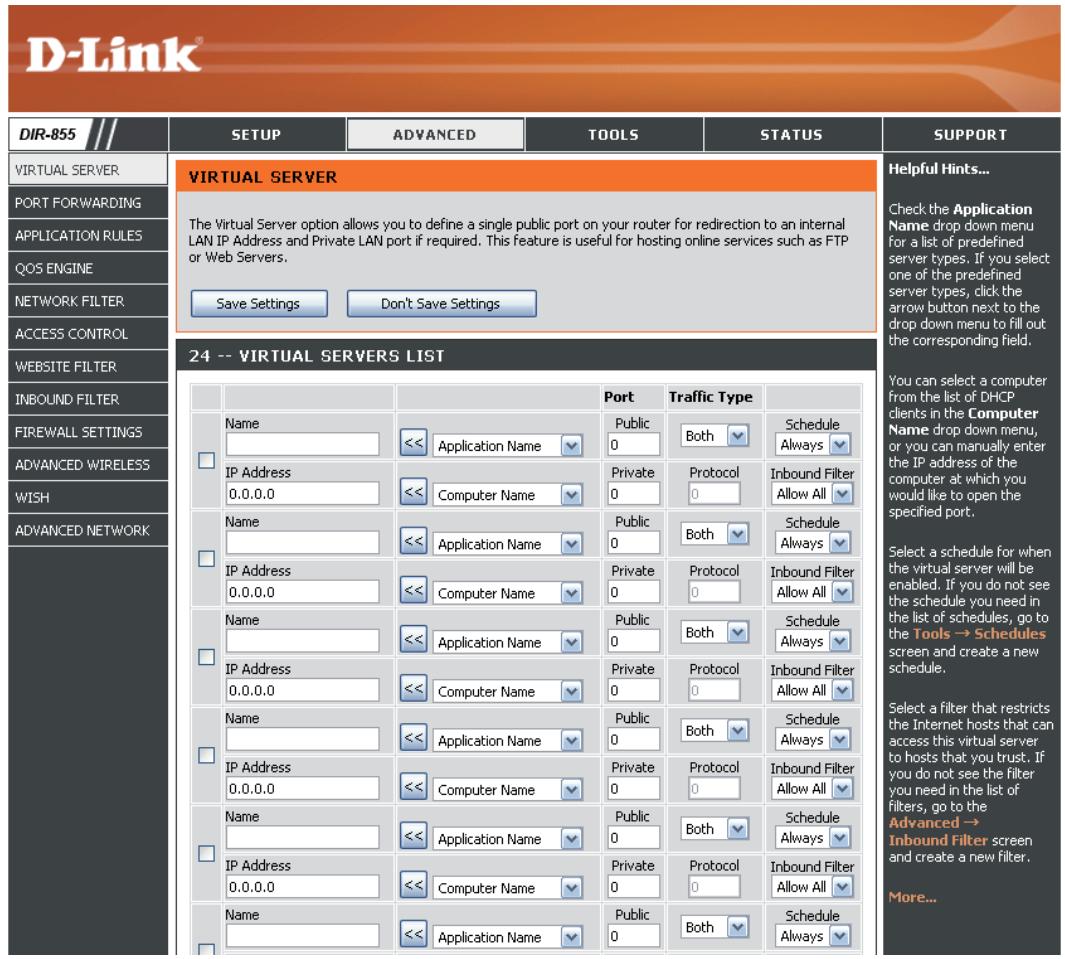

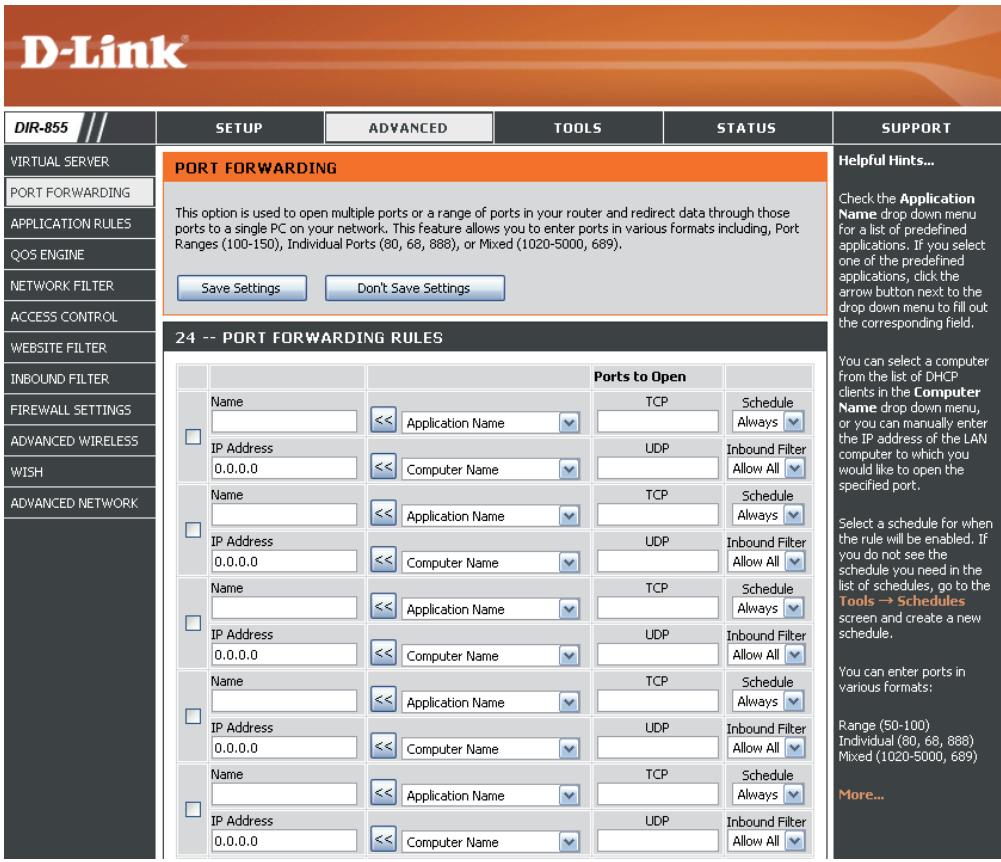

USB Settings (Paramètres USB) 33
Serveur virtuel 34
Règles d'application 37

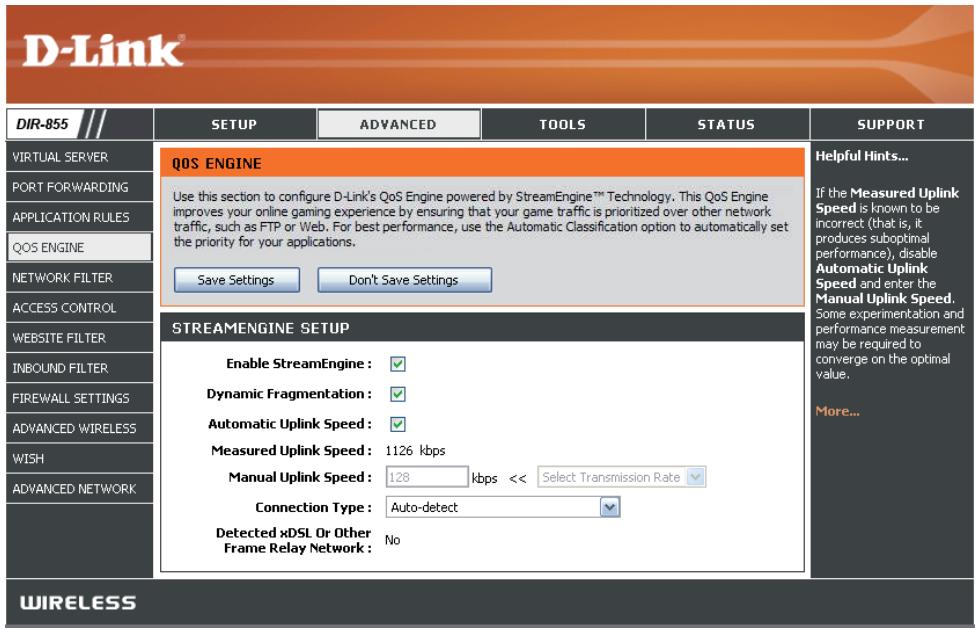

QoS Engine (Moteur QS) 38

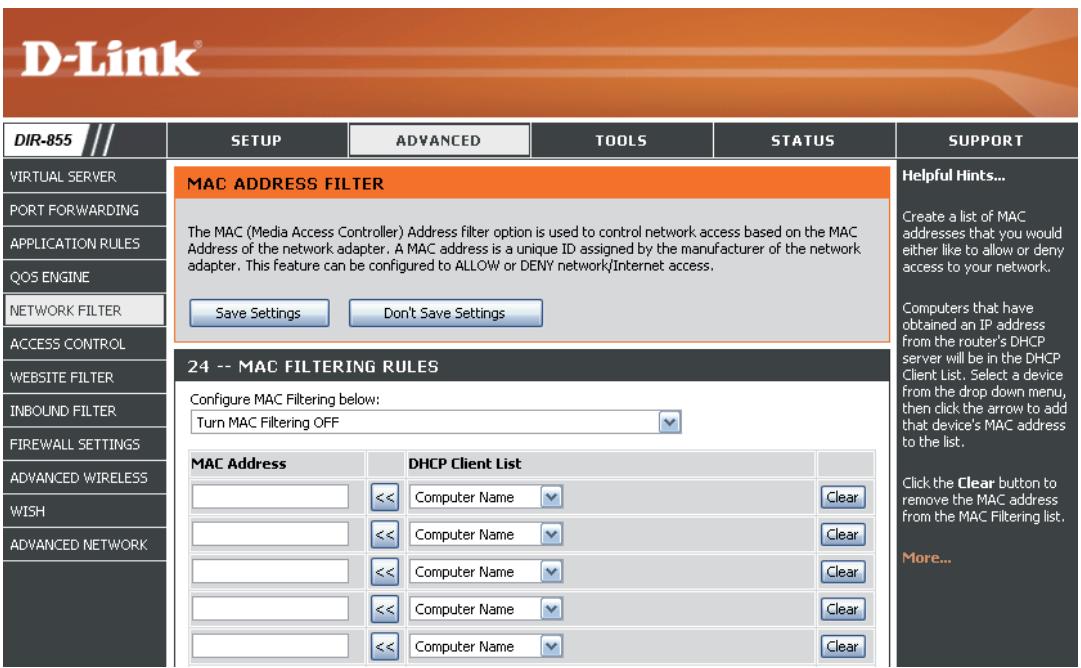

Filtres réseau 39
Contrôle d'accès 40

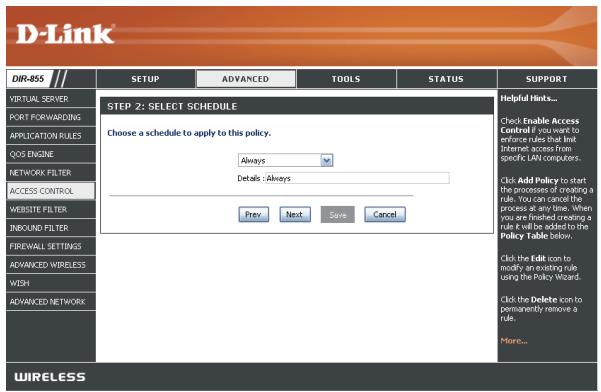

Assistant de contrôle d'accès 40

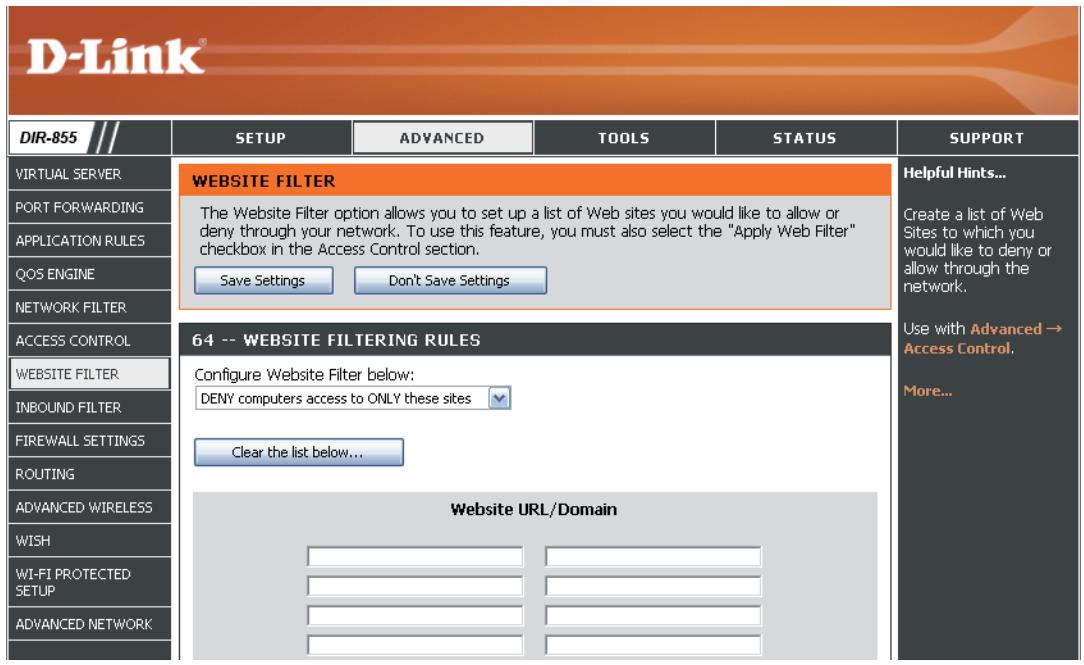

Filtres Web 43

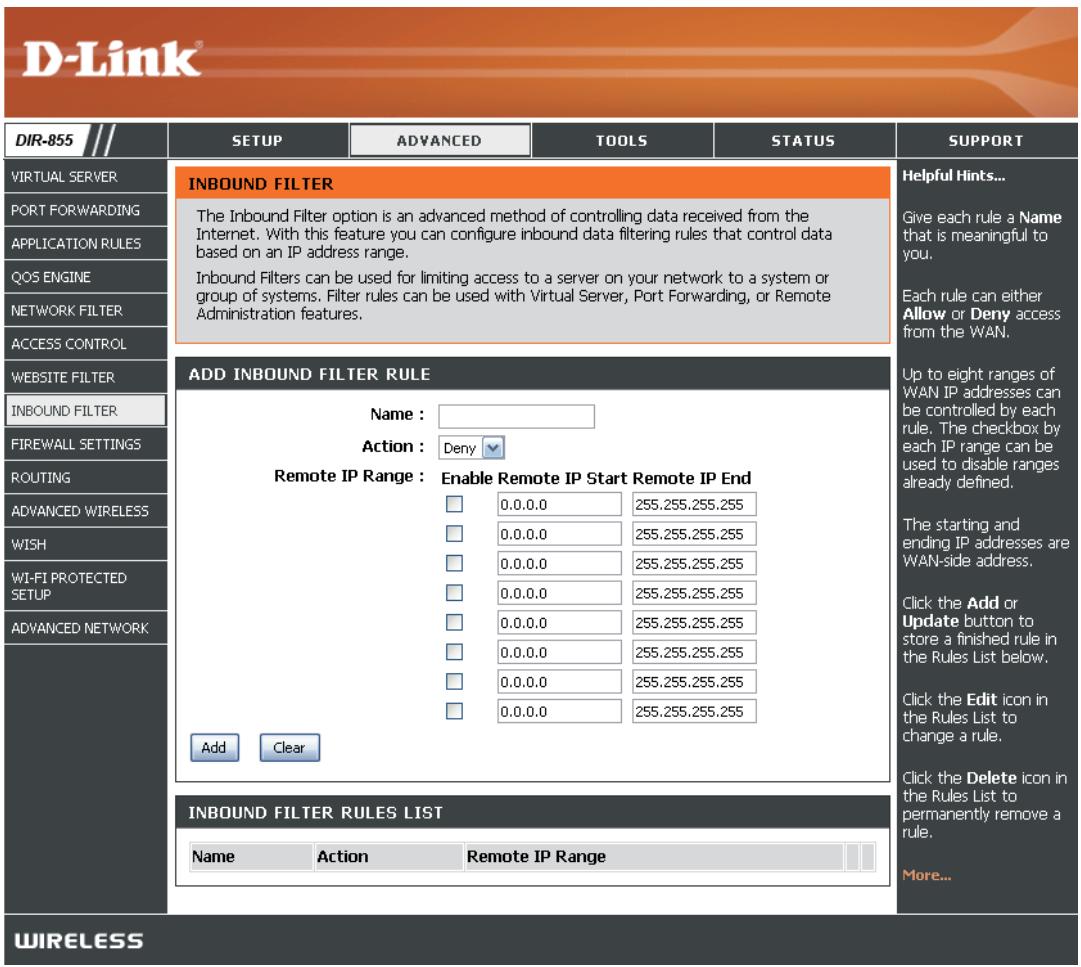

Inbound Filters (Filtres entrants) 44
Paramètres du pare-feu 45
Configuration de la passerelle de niveau application (ALG) 46
Paramètres administrateur 53

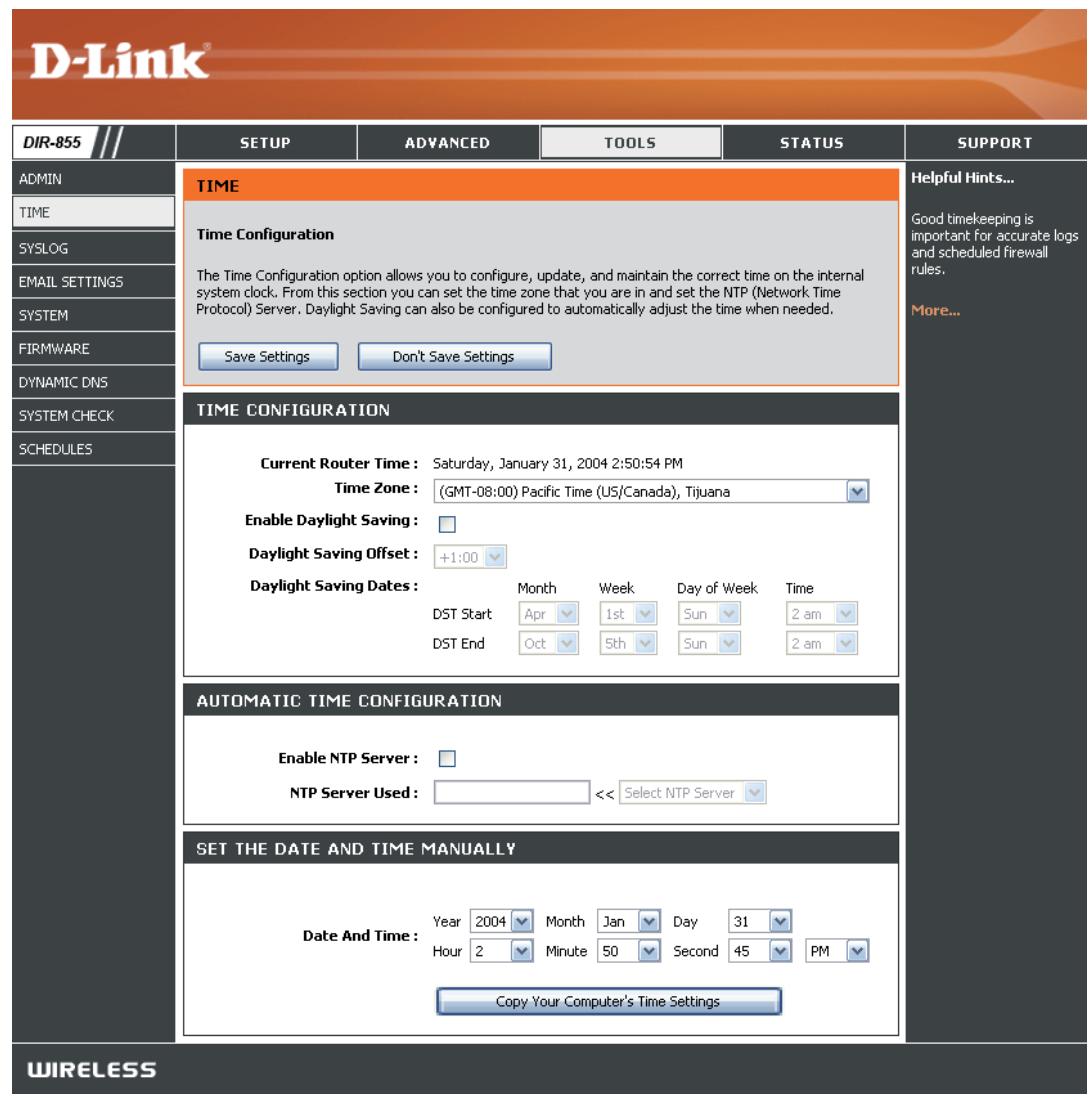

Paramètres horaires 54

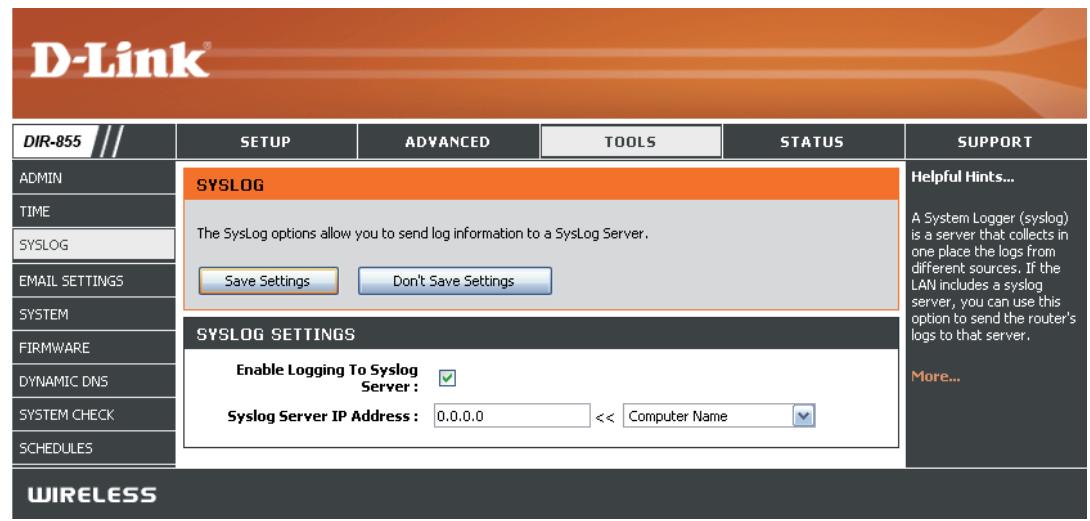

SysLog 55

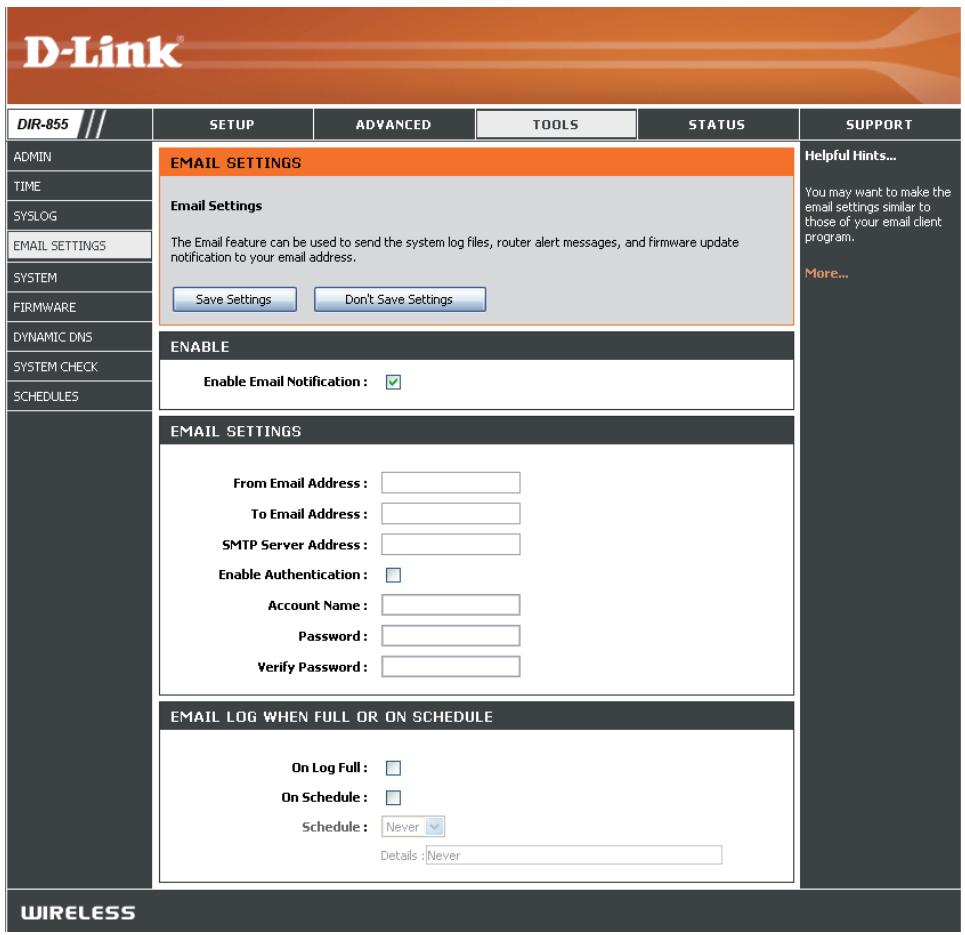

Paramètres du courrier électronique 56

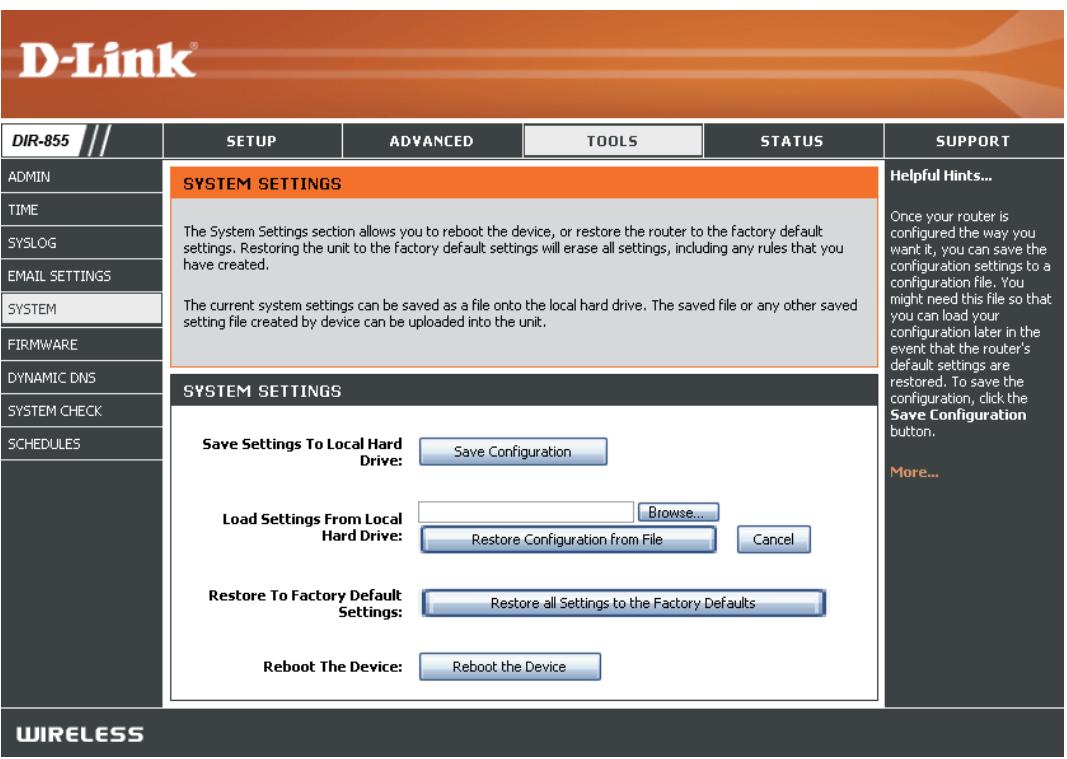

Paramètres système 57

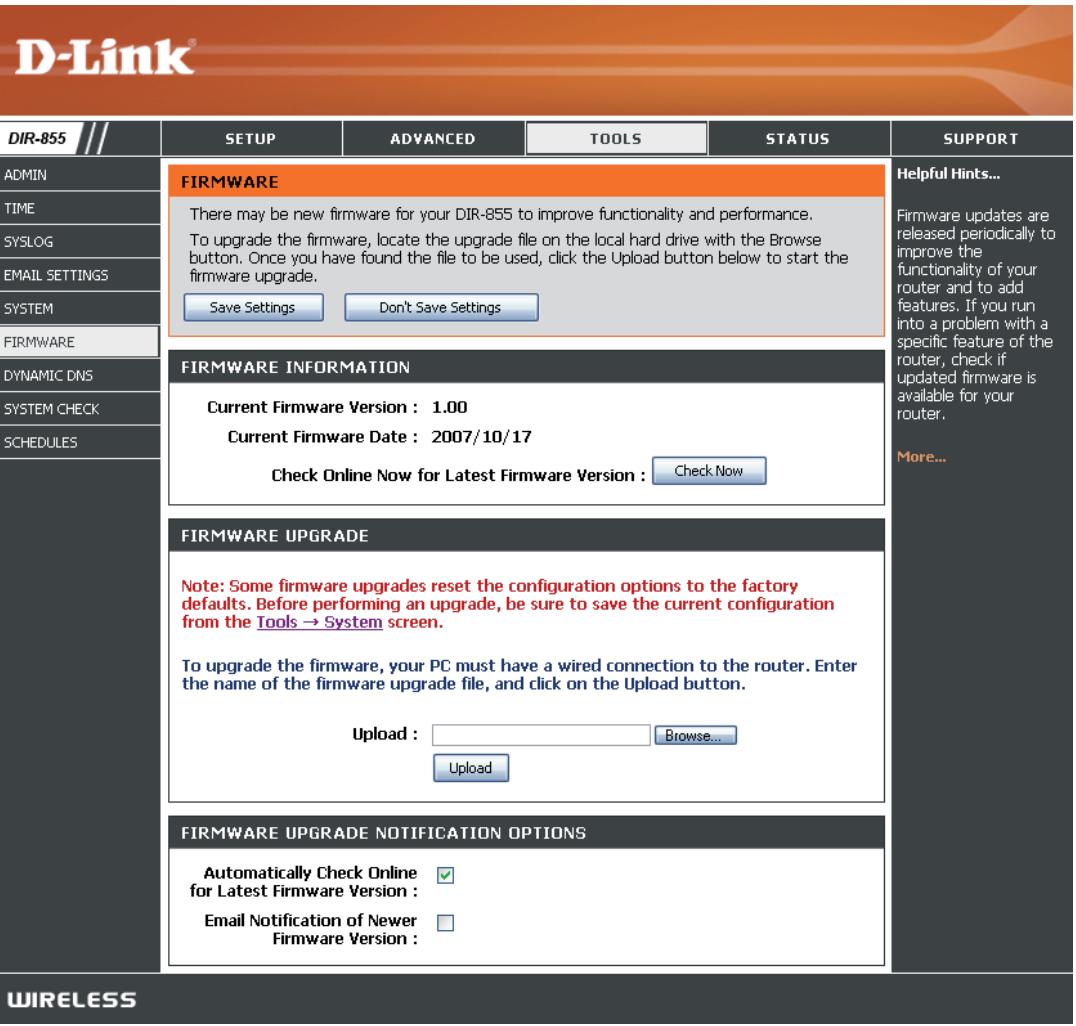

Mise à jour du microprogramme 58

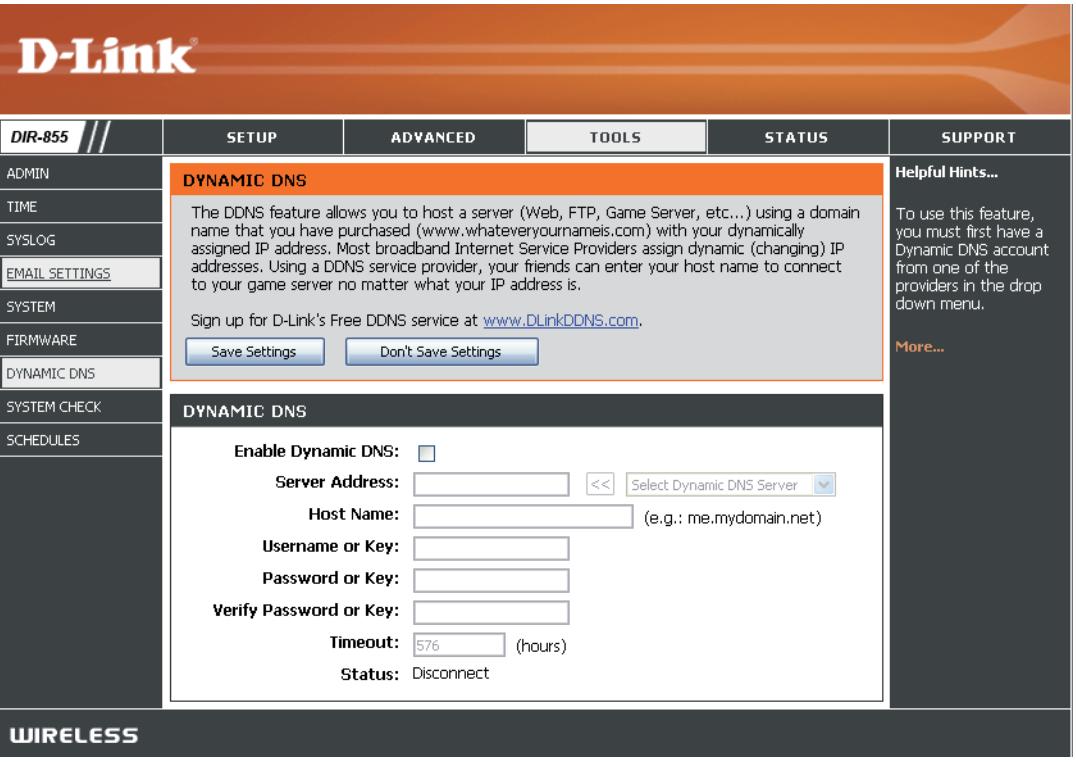

DDNS 59
System Check (Contrôle du système) 60
Calendriers 61
Informations sur le périhérique 62

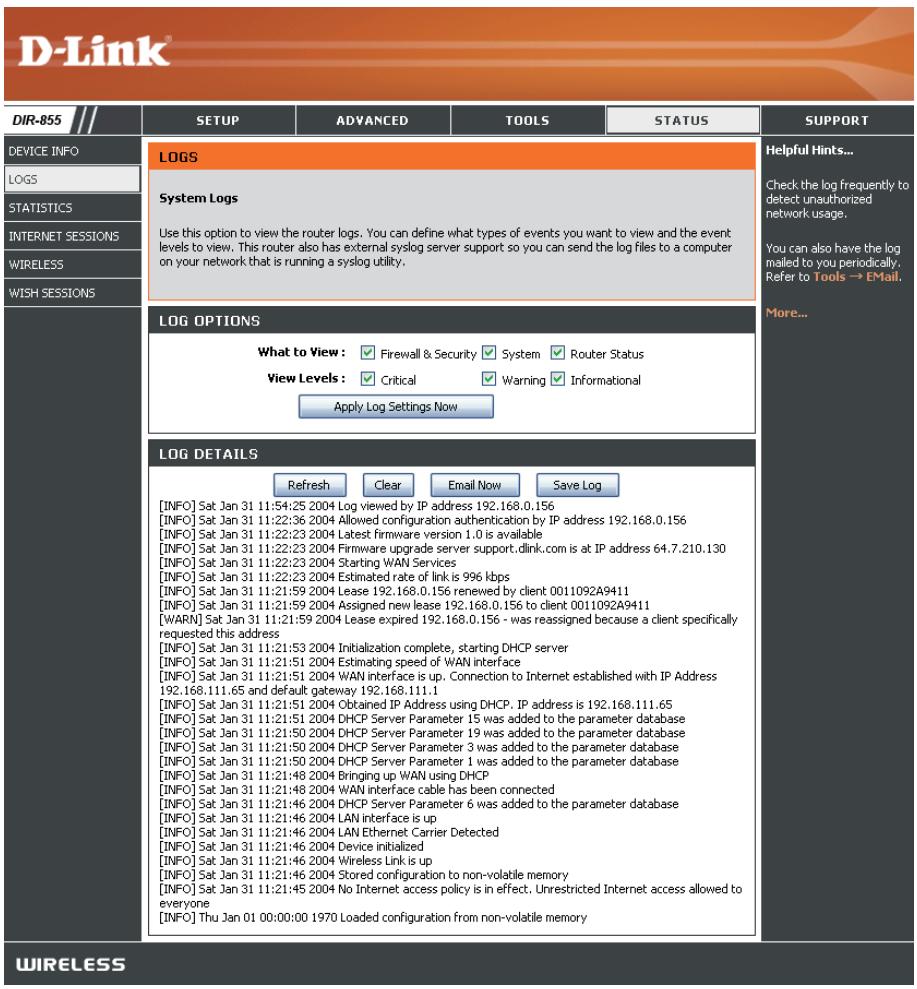

Journal 63
Statistiques 64

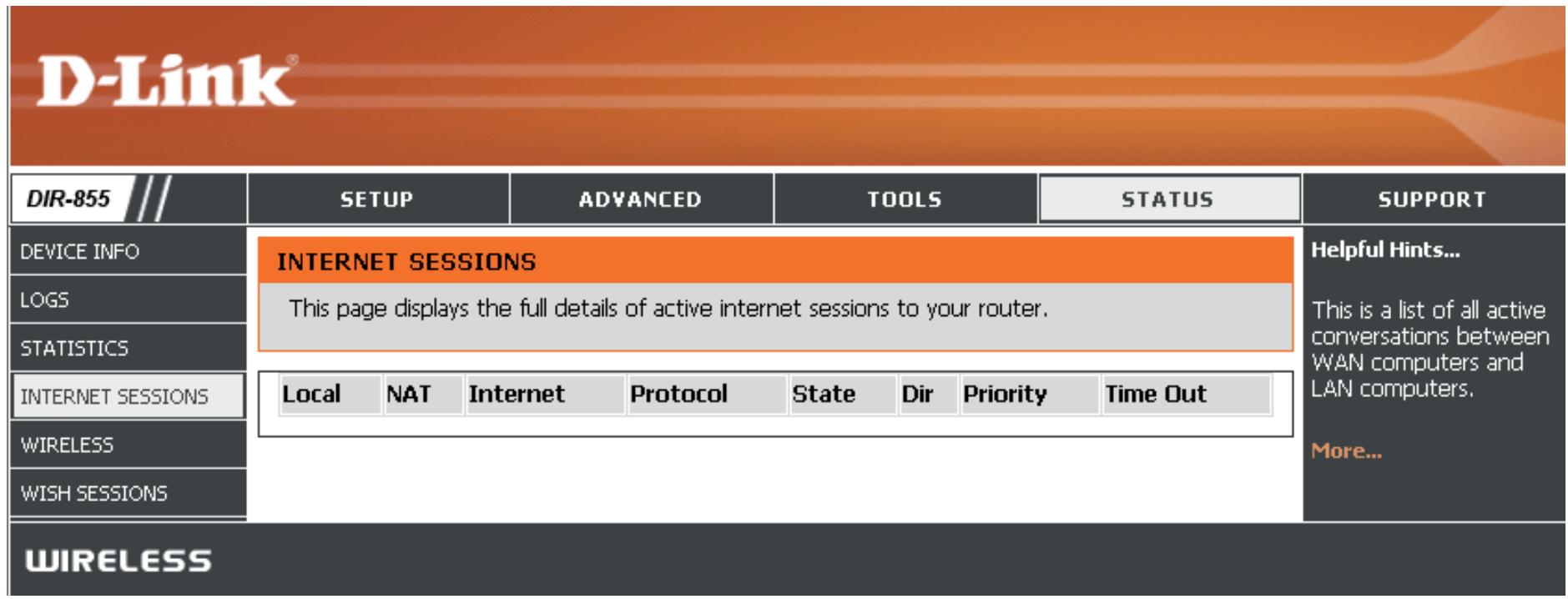

Sessions Internet 65
Sans fil 66

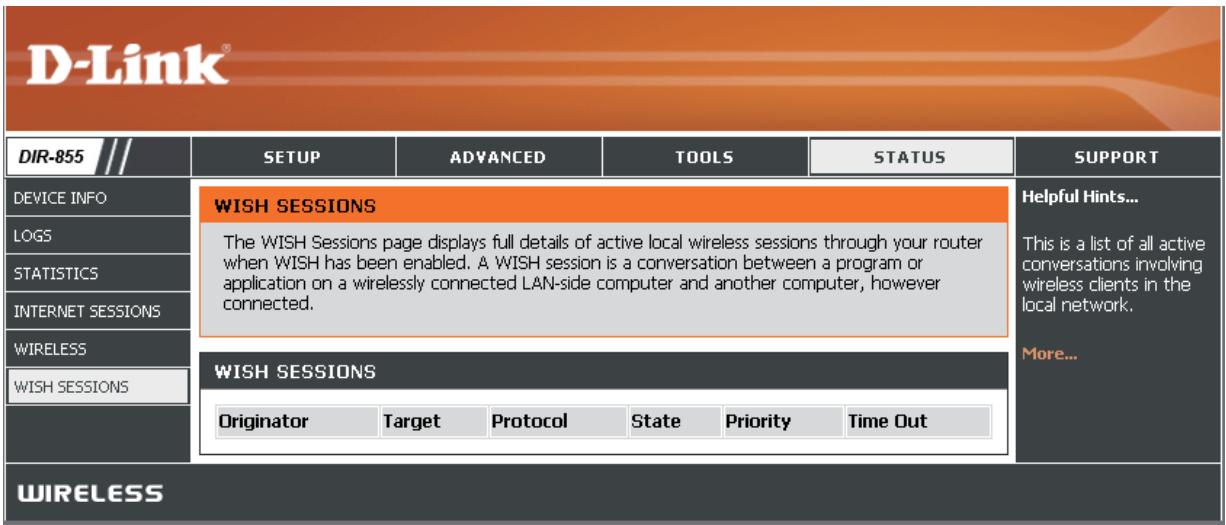

WISH 66
Assistance 67
Sécurité du réseau sans fil 68
Définition du WPA? 68

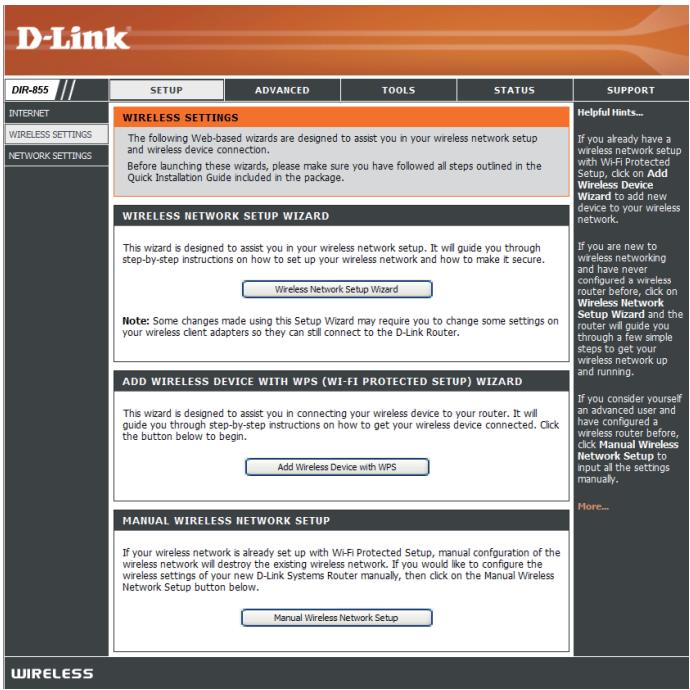

Assistant de configuration de sécurité du réseau sans fil 69

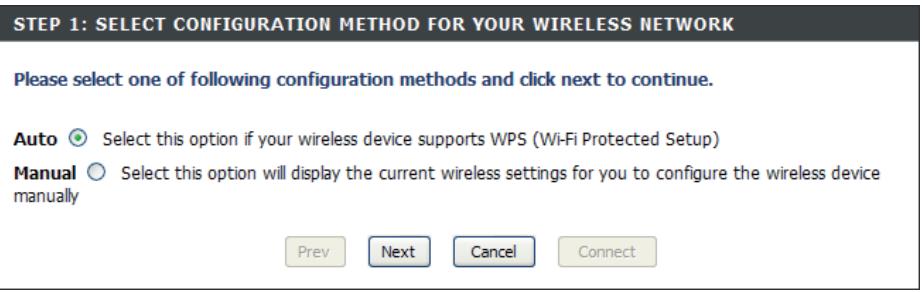

Assistant d'ajout d'un périphérique sans fil avec WPS 71
Configuration de WPA personnel (PSK) 72
Configuration de WPA entreprise (RADIUS) 73
Connexion à un réseau sans fil 75
À l'aide de l'utilitaire Windows Vista® 75
Configuration de la sécurité sans fil 76
Connexion à l'aide du WCN 2.0 sous Windows
Vista® 78

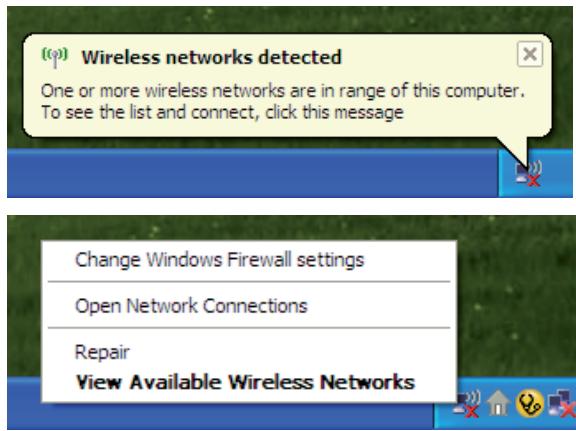

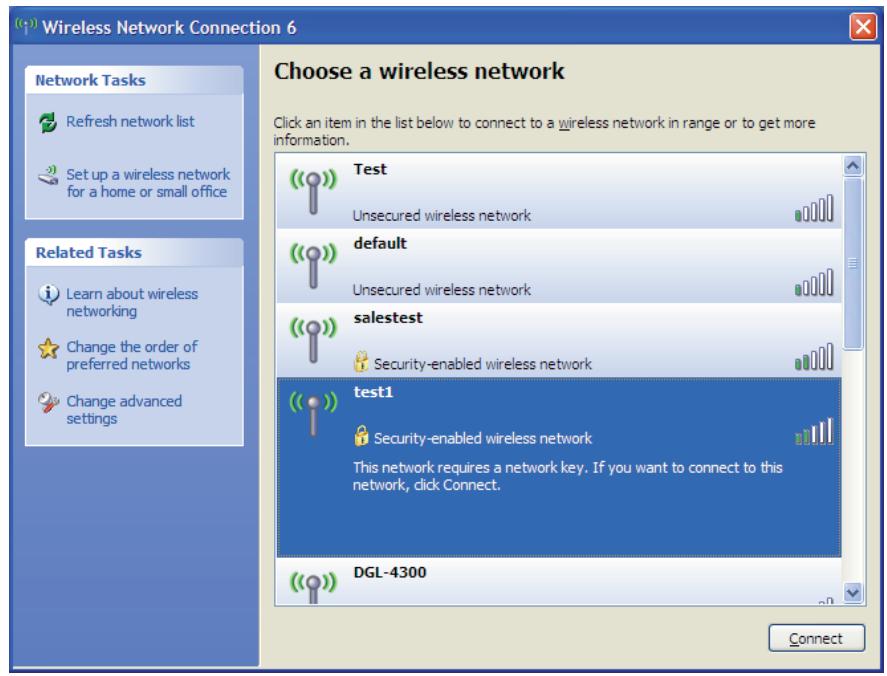

À l'aide de l'utilitaire Windows® XP 79

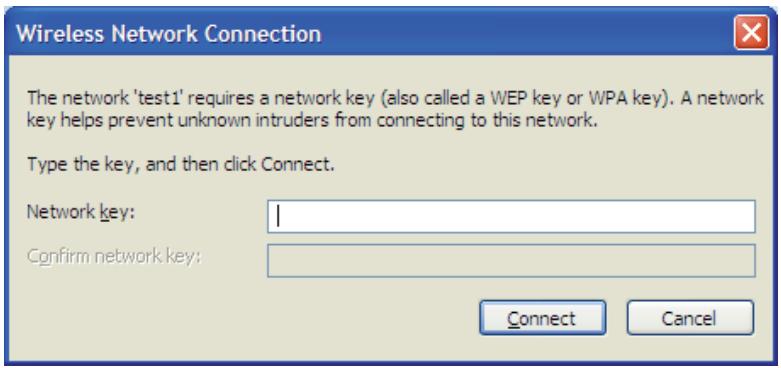

Configuration de WPA-PSK 80
Résolution des problèmes 82
Bases de la technologie sans fil 86
Définition de « sans fil » 87
Où la technologie sans fil est-elle utilisée ?............ 89
Modes sans fil 90
Bases de la mise en réseau. 91

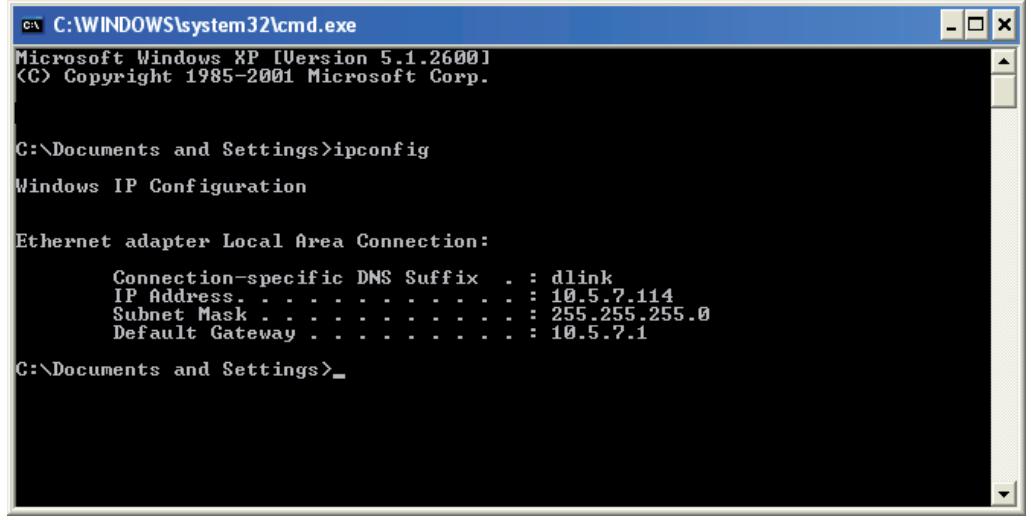

Vérification de l'adresse IP 91
Attribution statique d'une adresse IP 92
Caracteristiques techniques 93
Contenu de la boîte
| Routeur multimédia DIR-855 D-Link | |
| Adaptateur secteur | |
| Câble Ethernet | |
| CD-ROM | Quick Router Setup Wizard
D-Link |
| Support | |
Remarque : L'utilisation d'une alimentation dont la tension diffère de cette du DIR-855 risque d'endommager le produit et en annule la garantie.
Configuration système requise
| Configuration réseau requise | • Modem DSL ou cable de type Ethernet
• Clients sans fil IEEE 802.11n-version préliminaire ou 802.11g
• Clients sans fil IEEE 802.11a
• Ethernet 10/100/1000 |
| Exigences relatives à l'utilitaire de configuration Web | Ordinateur avec:
• Système d'exploitation Windows®, Macintosh ou Linux
• Adaptateur Ethernet installé
Configuration requise pour le navigateur :
• Internet Explorer 6.0 ou une version supérieure
• Mozilla 1.7.12 ou une version supérieure
• Firefox 1.5 ou une version supérieure
• Safari 3,0 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)
• Flock 0.7.14 ou une version supérieure
• Opera 6,0 ou une version supérieure
Utilisateurs de Windows® : Vérifiez que vous avez installé la dernière version de Java. Visitez le site www. java.com pour télécharger la dernière version. |
| Configuration requise pour l'assistant d'installation sur CD | Ordinateur avec:
• Windows® XP (Service Pack 2) ou Vista®
• Adaptateur Ethernet installé
• Lecteur de CD-ROM |
Introduction
Caracteristiques de routur primées combinées à la technologie sans fil IEEE 802.11a/version préliminaire pour des performances sans fil optimales.
SECURITE TOTALE
L'ensemble de fonctions de sécurité le plus complet, complenant un pare-feu actif et WPA2, pour protégger votre réseau contre les intrus externes
COUVERTURE TOTALE
Signaux sans fil plus puissants y compris à longues distances pour une couverture totale et irréprochable à domicile.
Le routeur Wireless N Quadband Gigabit D-Link (DIR-855) est un périphérique compatible avec les normes 802.11a/n-version préliminaire qui offre des performances concrètes jusqu'à 14 fois plus élevées qu'une connexion sans fil 802.11g (egalement plus rapide qu'une connexion Ethernet cablee à 100 Mbits/s. Creez un réseau sans fil sécurisé afin de partager photos, fichiers musique, vidés et imprimantes, et de bénéficier d'un stockage réseau partout chez vous. Connectez le routeur DIR-855 à un modem cable ou DSL et partagez votre accès Internet haut débit sur le réseau avec qui vous voulez. De plus, ce routeur inclut un moteur QS (qualité de service) qui permet de maintainir les appeals téléphoniques numériques (voix sur IP) et les yeux en ligne fluides et adaptations aux besoin, fournissant une(Meilleure) experience sur Internet.
COUVERTURE GLOBALE À DOMICILE ETENDUE
Doté de la technologie Wireless N Quadband, ce routeur hautes performances offre une(Meille couverture de tout le domicile,tout en réduisant les points ternes. Le routeur est concu pour une utilisation dans des grandes habitations ou pour répondre aux besoin desutilisateurs qui souhaitent des performances élevées pour leur reseau. Ajoutez un adaptateur Wireless N à votre ordinateur portable oude bureau, et restez connecté quelle que soit la pièce ou vous vous trouvez.
Réseau totaleMENT SÉCURISÉ
Le routeur Wireless N Quadband prend en charge les toutes dernières fonctions de sécurité sans fil pour empêcher les accès non autorisés, qu'ils proviennent du réseau sans fil ou d'Internet. La prise en charge des normes WPA et WEP garantit que vous utilisez la(Meilleure methode de chiffrement possible, quels que soient vos péripériques clients. De plus, ce routeur utilise deux pare-feux actifs (SPI et NAT) pour prévenir les attaques potentielles en provenance d'Internet.
Caractéristiques
- Mise en réseau sans fil plus rapide : le DIR-855 offre une connexion sans fil atteignant 300Mb / s^* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions video, des jours en ligne et des communications audio en temps réel. Les performances de ce routeur sans fil 802.11n vous offrent une liberté de mise en réseau sans fil à des vitesses 650% plus rapides qu'avac la norme 802.11g.
- Compatibilité avec les péripériques 802.11a/g : le DIR-855 est totalement rétrocompatible avec les normes IEEE 802.11g et 802.11a, et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11a/g existants.
-
Fonctions de pare-feu avancées : l'interface Web affiche plusieurs fonctions de gestion du réseau avancées, dont :
-
Filtrage du content : filtrage du content en toute simplicité, basé sur l'adresse MAC, l'URL et/ou le nom de Domaine.
- Gestion des filtres : ces filtres peuvent etre gerais pour etre actifs certains jours ou pendant une certaine durée (en heures ou minutes).
-
Sessions multiples/simultanées sécurisées : le DIR-855 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utiliseur derrière le DIR-855 peut donc acceder en toute sécurité aux reseaux d'entreprise.
-
Assistant de configuration convivial : grâce à son interface Web simple d'utilisation, le DIR-855 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.
Description du matériel

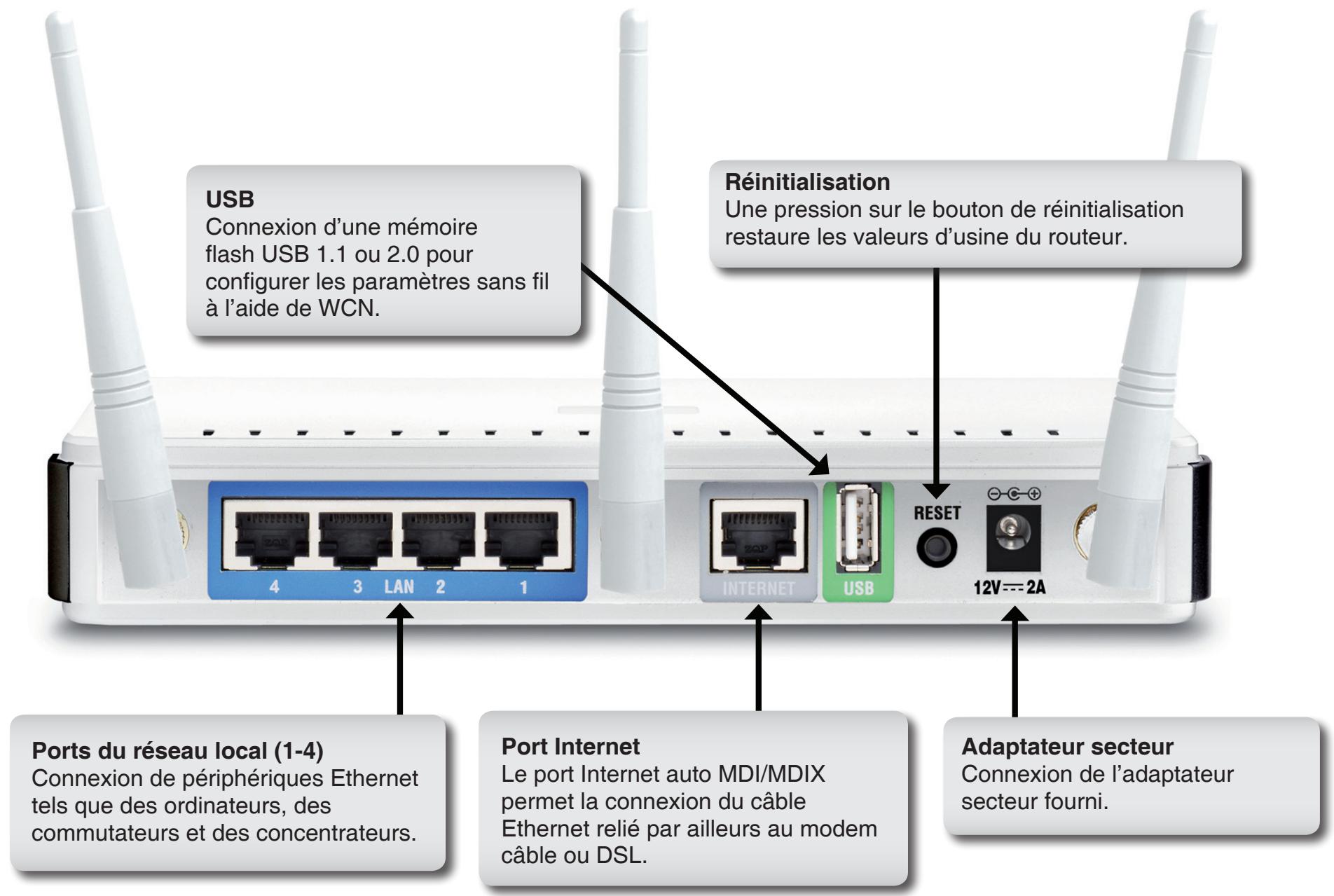

Connexions
Description du matériel Voyants lumineux

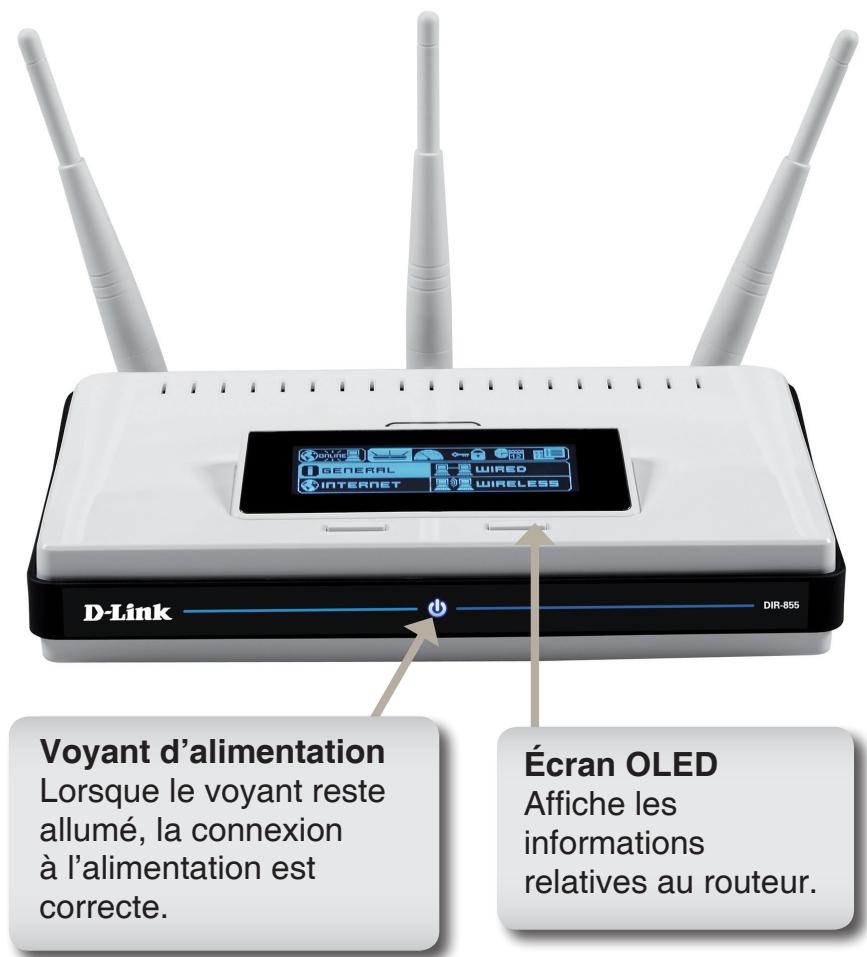

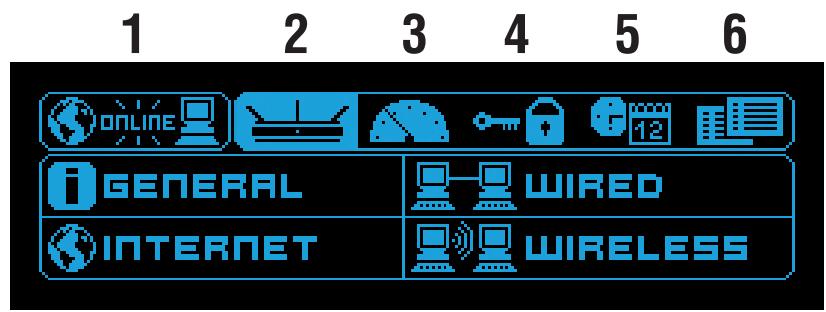

Écran OLED
| 1 | Réseau étendu | Affiche la connectivité Internet. |
| 2 | Menu | Affiche le menu principal OLED. |
| 3 | Performances | Affiche les statistiques relatives aux connexions du réseau local, étendu et sans fil. |
| 4 | WPS | Affiche l'etat du WPS. |
| 5 | Date et heures | Affiche les date et heures des routeurs. |
| 6 | DHCP | Affiche l'etat du DHCP. |
Installation
Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.
Pré-requis
- Configurez le routeur avec le dernier ordinateur connecté directement au modem.
- Vous ne pouvez utiliser que le port Ethernet du modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous doivent éteindre le modem, débrancher le cable USB et relier le cable Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie les types de connexions (USB à Ethernet).
- Si vous étés équipé d'un modem DSL et que vous vous connectez par PPPoE, voirlez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou EnterNet 300 de votre ordinateur pour pouvoir vous connecter à Internet.
- Lorsque vous executez l'assistant de configuration du CD D-Link, vérifie que l'ordinateur utilise est connecté à Internet et est en ligne ; sinon, l'assistant ne fonctionnera pas. Si vous avez déconnecté un matériel, reconnectectez l'ordinateur au modem et vérifie que vous etes en ligne.
Éléments à prendre en compte avant d'installer le réseau sans fil
Le routeur sans fil D-Link vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous doivent toutes garder à l'esprit que le nombre, l'épaissieur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :
- Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques du réseau, car chaque mur ou plafond peut réduire la portée de l'adaptateur de 1 à 30 mètres. Placez les apparêls de façon à limiter le nombre de murs ou de plafonds.
- Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Pour obtenir une meilleure réception, placez les apparciils de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
- Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'accier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, peuvent dégrader le signal du réseau sans fil.
- Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
- L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz est le plus loin possible de vos péripériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

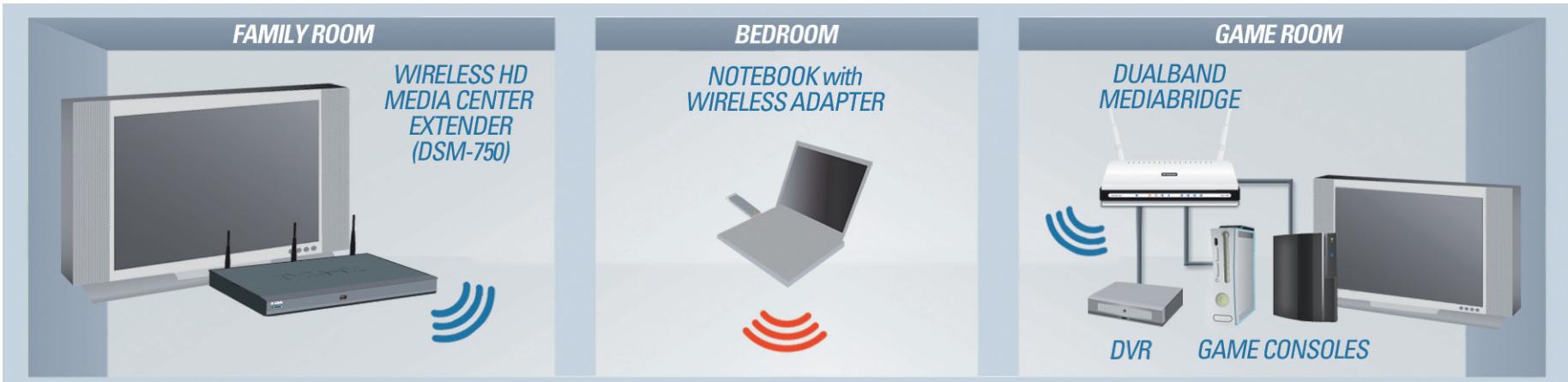

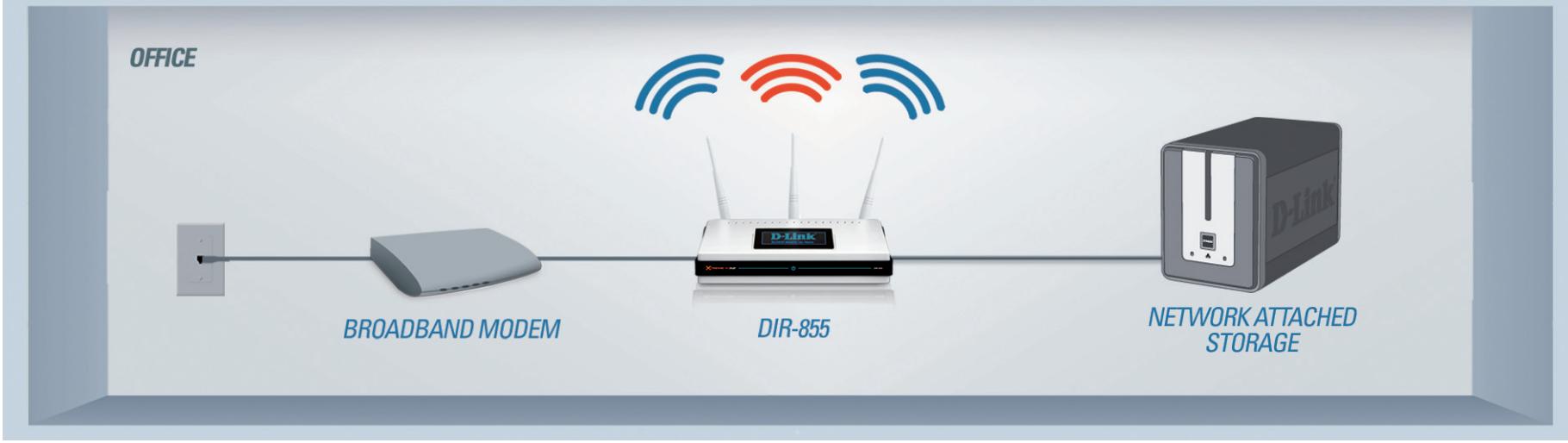

Organigramme du réseau
Connexion au modem cable/DSL/satellite ou Box opérateur
Si vous connectez le routeur à un modem cable/DSL/satellite ou Box opérateur, veuillez procédér comme suit :
- Placez le routeur dans un lieu ouvert et central. Debranche z'adaptateur secteur du routeur.
- Éteignez votre modem. S'il n'y a pas d'interrupteur Marche/Arrêt, débranchez l'adaptateur secteur du modem. Éteignez votre ordinateur.
- Débranche le cable Ethernet (qui relié l'ordinateur au modem) de votre ordinateur et raccordez-le au port Internet.
- Branchez un cable Ethernet dans l'un des quatre ports LAN du routeur. Branchez l'autre extrémité au port Ethernet de votre ordinateur.
- Allumez ou branchez votre modem. Attendeze qu'il s'initialise (environ 30 secondes).
- Branchez l'adaptateur secteur au routeur, puis à une prise ou une multiprise. Attendez environ 30 secondes que le routeur s'initialise.
- Allumez votre ordinateur.
- Reportez-vous en page 13 pour configurer votre routeur.
Connexion à un autre routeur
Si vous connectez le routeur D-Link à un autre routeur pour l'utiliser comme point d'accès et/ou commutateur sans fil, vous doivent proceder comme suit avant de relier le routeur à votre réseau :
Désactive I'UPnP™
Désactivez le DHCP.

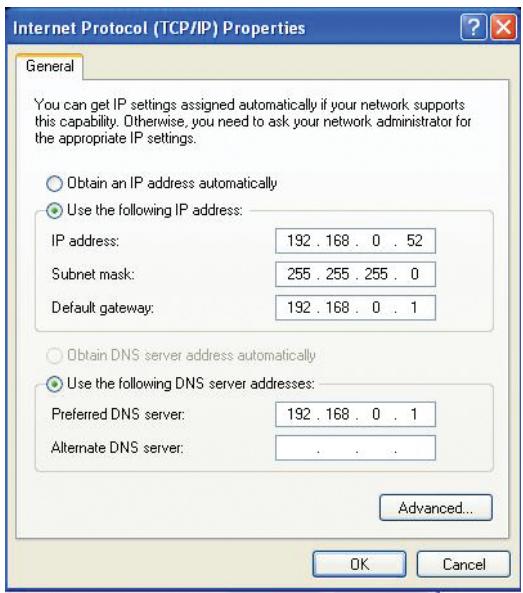

- Modifiez l'adresse IP du réseau local pour une adresse disponible sur votre réseau. Les ports LAN du routeur sont incompatibles avec l'adresse DHCP de votre autre routeur.
Pour vous connecter à un autre routeur, veuillez procéder comme suit :
- Branchez l'alimentation au routeur. Relief z'un de vos ordinateurs au routeur (port LAN) à l'aide d'un cable Ethernet. Vérifiez que l'adresse IP de votre ordinateur est 192.168.0.xxx (xxx représentant un chiffre entre 2 et 254). Veuillez consulter la section Bases de la mise en réseau pour de plus amples informations. Si vous devez modifier les paramètres, inscrivez vos paramètres existants au préalable. Dans la plupart des cas, votre ordinateur doit être définir pour receivevoir une adresse IP automatiquement. Vous n'avez alors rien à paramétrer sur votre ordinateur.
- Ouvrez un navigateur Web, saisissez http://dlinkrouter or http://192.168.0.1, puis appuyez sur Entre. Lorsque la fenetre de connexion s'ouvre, definissez le nom d'utilisateur sur Admin et laissez la zone de mot de passve vide. Cliquez sur Connexion pour continuer.
- Cliquez sur Advanced (Avancé), puis cliquez sur Advanced Network (Réseau avancé). Décochez la case Enable UPnP (Activer UPnP). Cliquez sur Save Settings (Enregistrer les paramètres) pour continuer.
- Cliquez sur Setup (Configuration), puis sur Network Settings (Paramètres réseau). Décochez la case Enable DHCP Server (Activer le serveur DHCP). Cliquez sur Save Settings (Enregistrer les paramètres) pour continuer.
-
Sous Router Settings (Paramètres du routeur), saississez une adresse IP disponible et le masque de sous-réseau de votre réseau. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer les paramètres. À l'avenir, utilisez cette nouvelle adresse IP pour acceder à l'utilitaire de configuration du routeur. Fermez le navigateur et réinitialisez les paramètres IP de votre ordinateur, comme à l'étape 1.
-
Débranche le cable Ethernet du routeur, puis reconnectpez votre ordinateur au réseau.
- Branchez une extrémité d'un cable Ethernet à l'un des ports LAN du routeur, puis branchez l'autre extrémité à l'autre routeur. Ne branchez rien dans le port du réseau Internet du routeur D-Link.
- Vous pouvez maintainant utiliser les 3 autres ports LAN pour connecter d'autres péripériques Ethernet et ordinateurs. Pour configurer votre réseau sans fil, ouvrez un navigateur Web, puis saississez l'adresse IP attribuée au routeur. Reportez-vous aux sections Configuration et Sécurité du réseau sans fil pour de plus amples informations sur la configuration de votre réseau sans fil.
Mise en route
Le DIR-855 est accompagné d'un CD contenant l'assistant de configuration rapide du routeur. Suivez la procEDURE simple ci-dessous pour executer cet assistant, qui vous guidera rapidement tout au long du processus d'installation.
Insérez le CD Quick Router Setup Wizard dans le lecteur de CD-ROM. Les instructions pas à pas qui suivant s'afficheront sous Windows® XP. Les étapes et les écrons pour les autres systèmes d'exploitation Windows sont similaires.
Si le CD ne démarre pas automatiquement, cliquez sur Demarrer > Executer. Dans la boite Executer tapez « D:\DIR855.exe», où D: représentée la lecture de lecteur de votre CD-ROM.

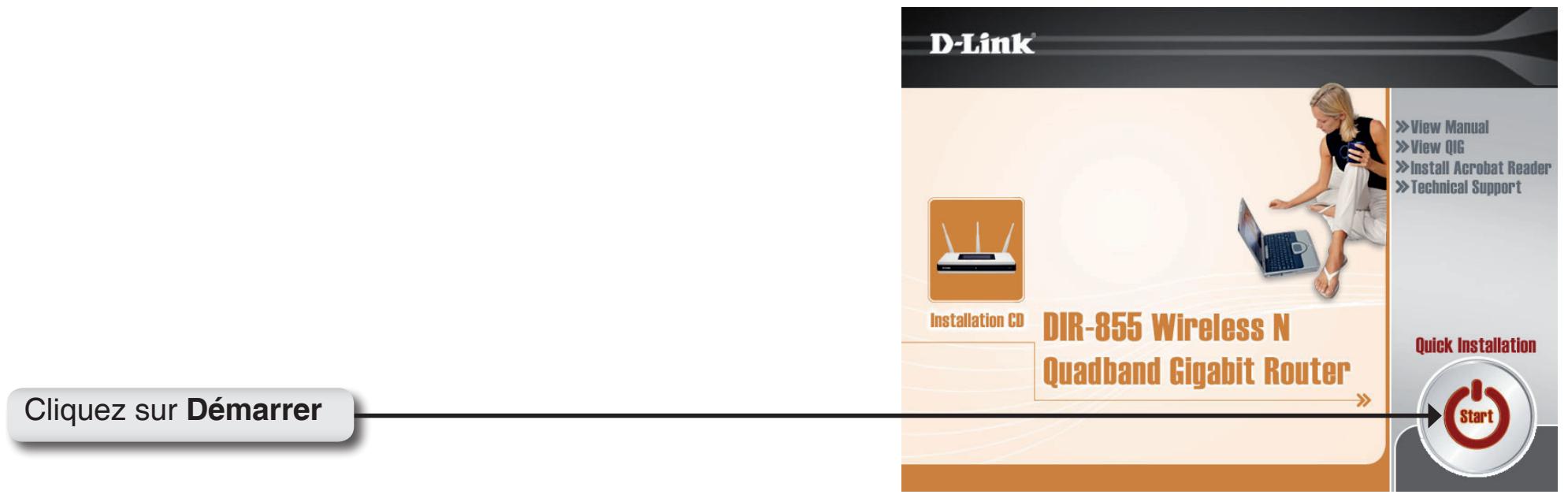

Quand l'écran d'exécution automatique apparait, cliquez sur Demarrer.
Remarque : il est recommandé de saisir les clés du SSID et de sécurité, suivies du mot de passé de connexion indiqué sur le support du CD fourni.
Configuration
Web.
Utilitaire de configuration Web

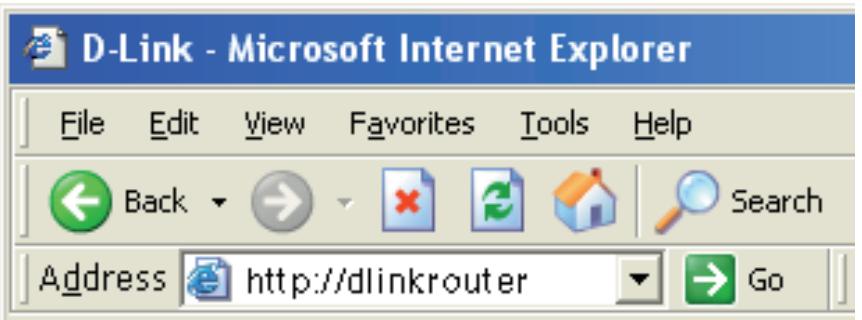

Pour acceder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez http://dlinkrouter ou http://192.168.0.1.

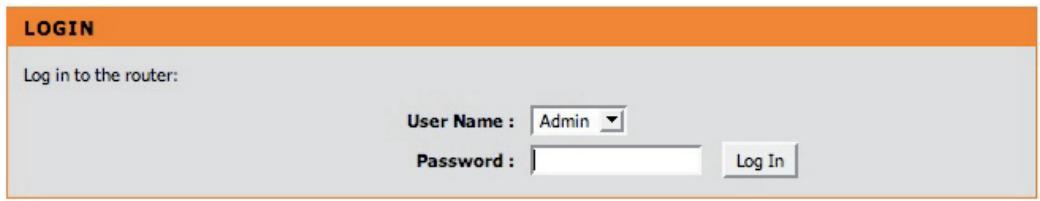

Sélectionnez Admin dans le menu déroulant, puis saisissez votre mot de passer. Laissez le mot de passer vierge par défaut.
Si le message d'erreur Page Cannot be Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.
Setup Wizard (Assistant de configuration)

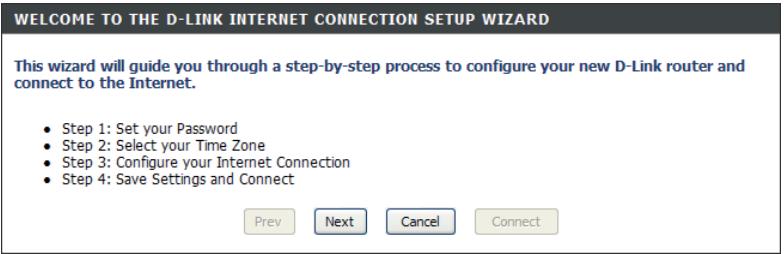

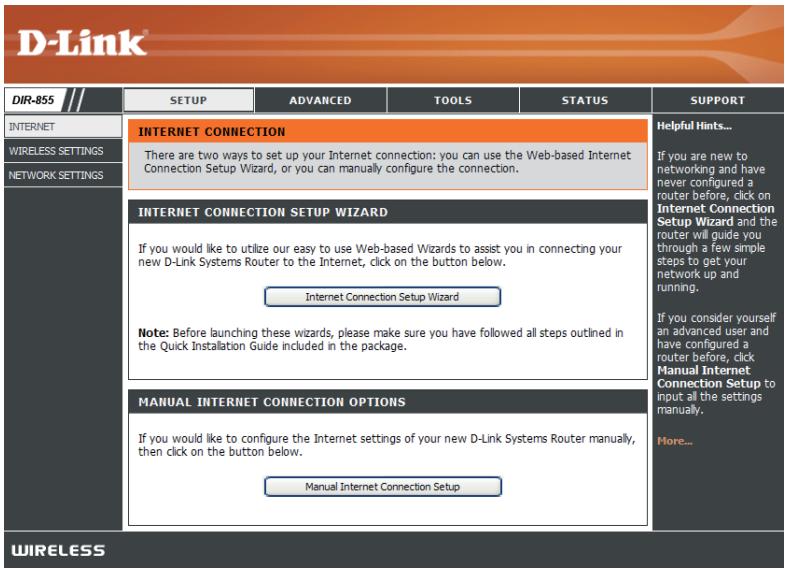

Cliquez sur Launch Internet Connection Setup Wizard (Lancer l'Assistant de configuration de connexion Internet) pour commencer.
Pour saisir vos paramètres sans executer l'assistant, cliquez sur Manual Configuration (Configuration manuelle) et passez à la page 19.
Cliquez sur Suivant pour continuer.

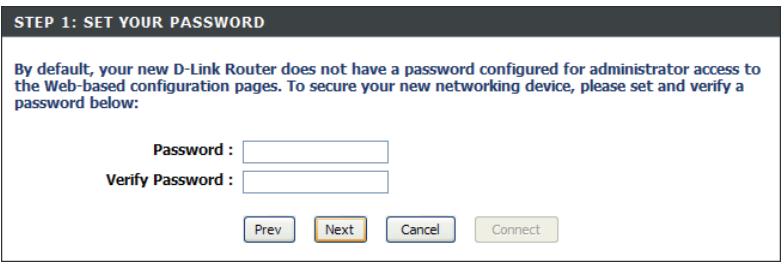

Créez un nouveau mot de passer, puis cliquez sur Suivant pour continuer.
Sélectionnez votre fuseau hora dans le menu déroulant, puis cliquez sur Suivant pour continuer.

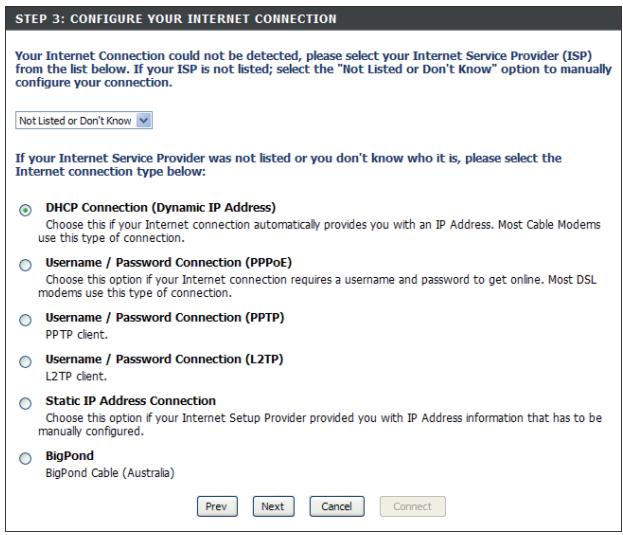

Sélectionnez le type de connexion Internet que vous utilisez, puis cliquez sur Suivant pour continuer.

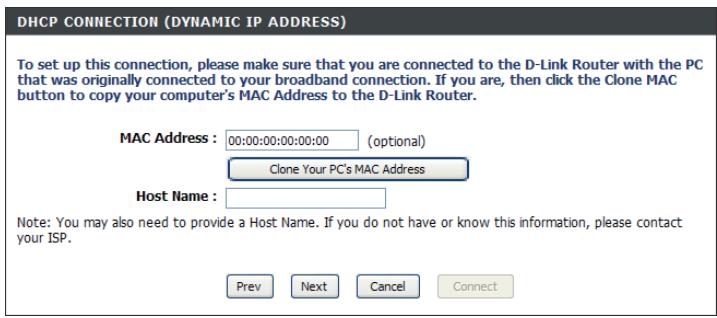

Si vous avez selectionné Dynamic (Dynamique), vous devrez peut-être saisir l'adresse MAC du dernier ordinateur directement connecté à votre modem. S'il s'agit de l'ordinateur que vous etes en train d'utiliser, cliquez sur Clone Your PC's MAC Address (Cloner l'adresse MAC du PC), puis cliquez sur Next (Suivant) pour continuer.
Le Host Name (Nom d'hôte) est facultatif, mais peut être exigés par certains fournisseurs d'accès Internet. Par défaut, il correspond au nom du routeur ; il peut être modifié.

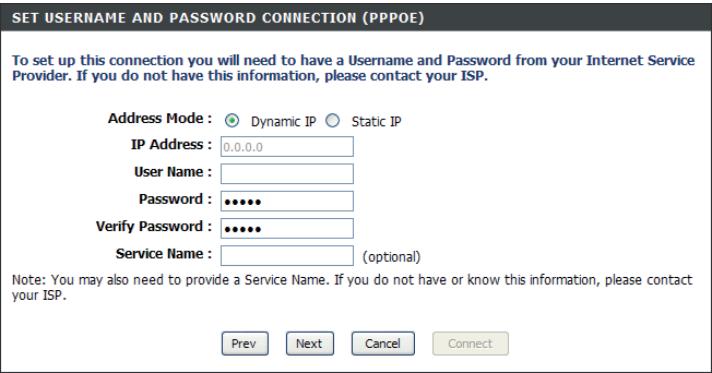

Si vous avez selectionné PPOE, saisissez votre nom d'utilisateur et votre mot de passer PPPOE. Cliquez sur Next (Suvient) pour continuer.
Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.
Remarque: veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas via le routeur.
Si vous avez selectionné PPTP, saisissez votre nom d'utilisateur et votre mot de passer PPTP. Cliquez sur Next (Suvient) pour continuer.

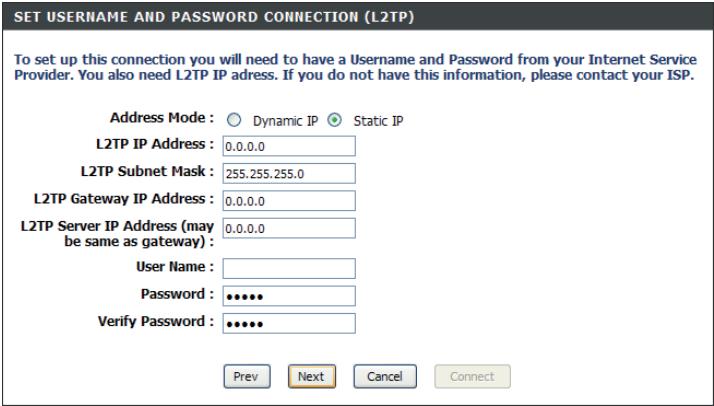

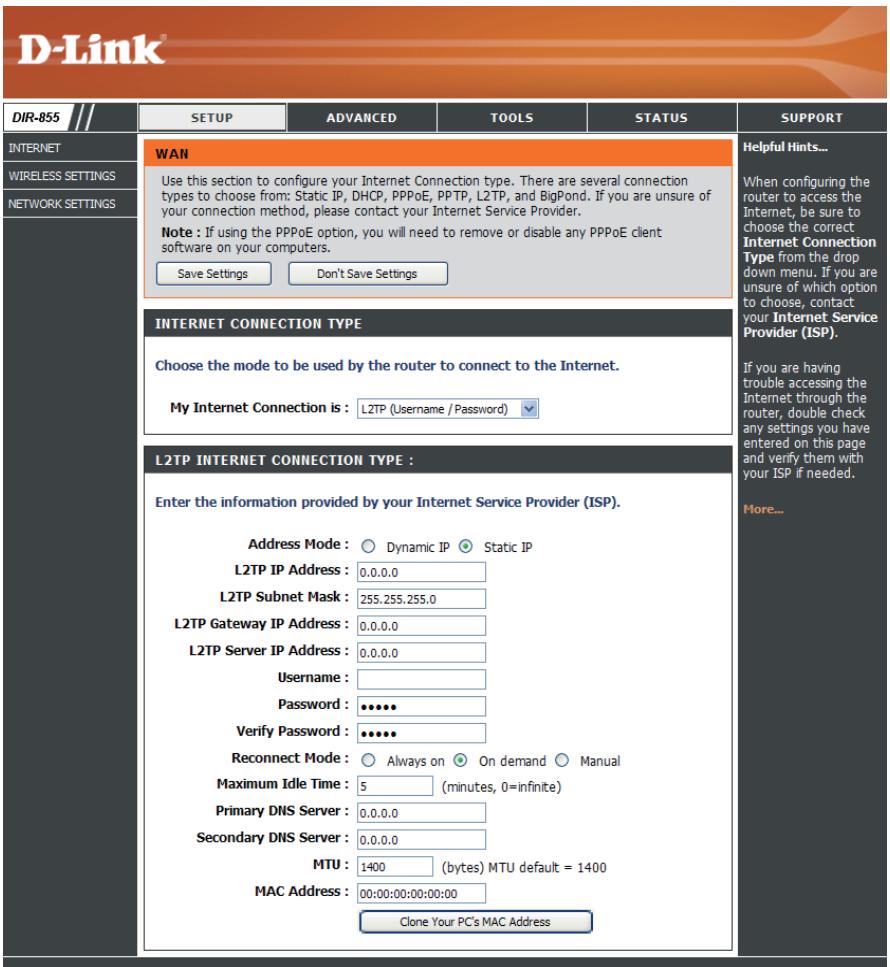

Si vous avez selectionné L2TP, saisissez votre nom d'utilisateur et votre mot de passer L2TP. Cliquez sur Next (Suvient) pour continuer.

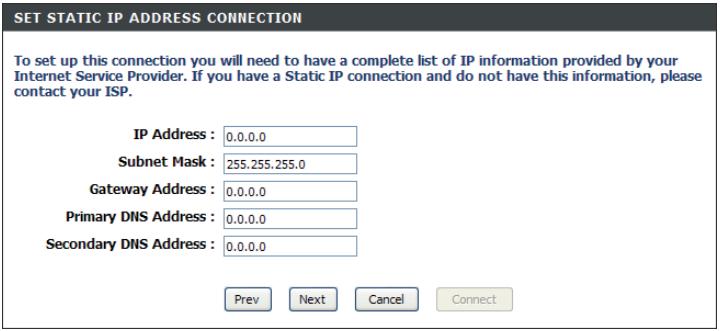

Si vous avez selectionné Static (Statique), saisissez les paramètres réseau fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer.

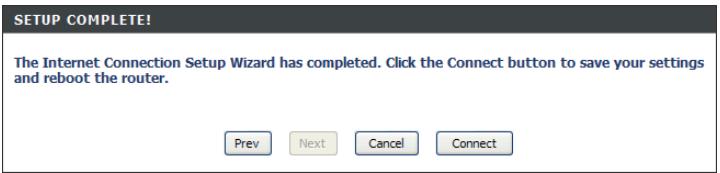

Cliquez sur Connect (Connector) pour enregistrer vos paramètres. Une fois que le routeur a redémarré, cliquez sur Continue (Continue). Veuillez attendre 1 à 2 minutes avant de vous connecter.
Fermez la fenêtre du navigateur et rouvre-en une pour tester la connexion internet. Il se peut que vous ayez besoin de quelques tentatives pour pouvoir vous connecter à Internet.

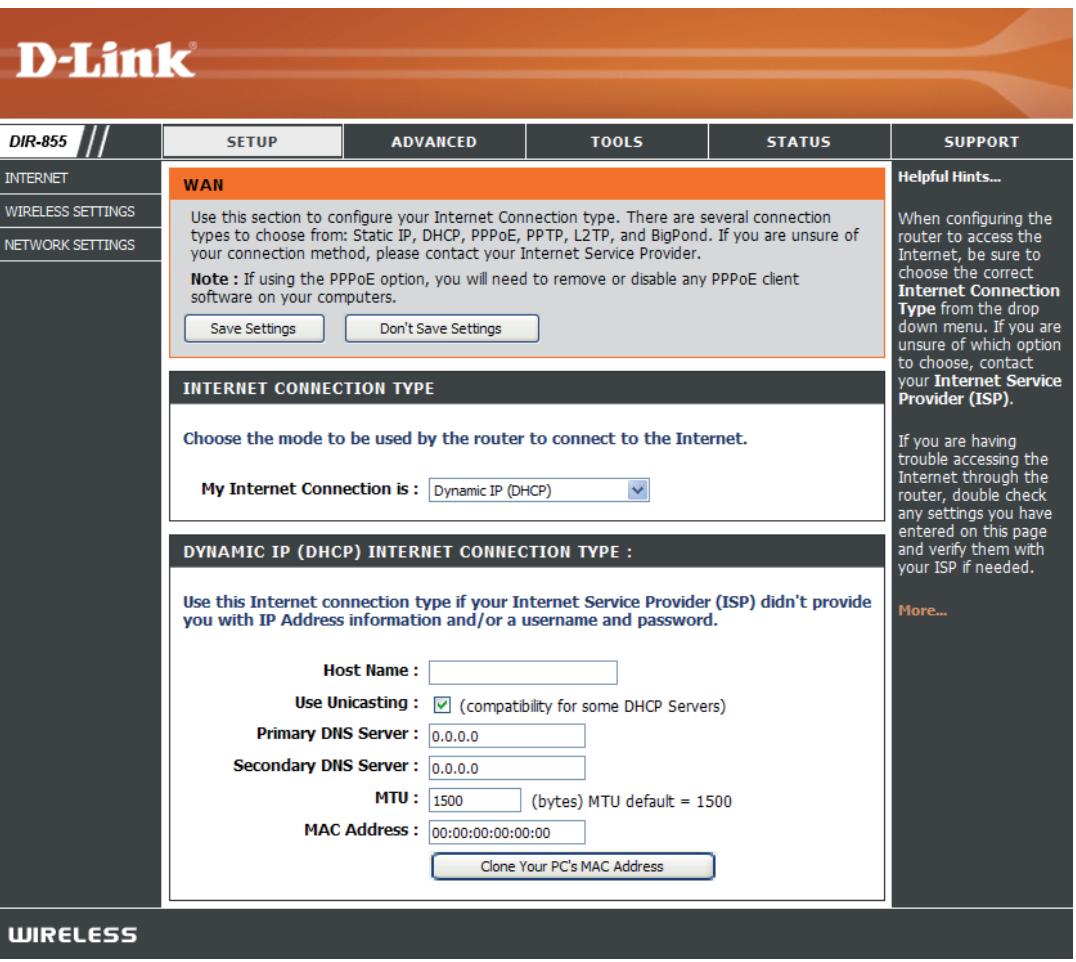

Configuration manuelle Dynamique (cable)
Ma connexion Sélectionnez Dynamic IP (DHCP) [IP dynamique
Internet: (DHCP)] pour obtenir automatiquement des informations sur l'adresse IP auprès de votre FAI. Sélectionnez cette option si ce dernier ne vous fournit pas l'adresse IP à utiliser. Cette option est généralement utilisée pour les services de modem cable.
Host Name (Nom Le Host Name (Nom d'hôte) est facultatif, mais
d'hôte): peut être exigés par certains fournisseurs d'accès Internet.
Use Unicasting Cochez cette case si vous rencontres des
(Utiliser la problèmes pour obtenir une adresse IP de votre
monodiffusion): FAI.
DNS Addresses Saisissez l'adresse IP principale du serveur
(Adresses DNS): DNS attribuée par votre fournisseur d'accès Internet.
MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.
MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est (Adresse MAC): déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.

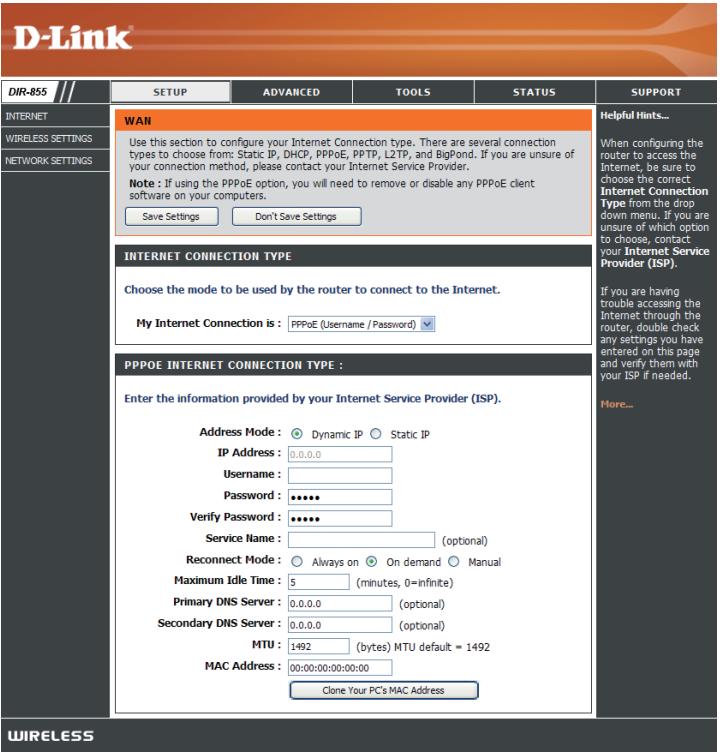

Configuration Internet PPPoE (DSL)
Selectionnez PPPoE (Point to Point Protocol over Ethernet) si vous FAI utilise une connexion PPPoE. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisée pour les services DSL. Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas via le routeur.
Ma connexion Sélectionnez PPPoE (Username/Password [Nom d'utilisateur/Mot de Internet : passer]) dans le menu déroulant.
Address Mode Sélectionnez Static (Statique) si vous FAI vous a foumi une adresse IP, le (Mode d'adresse): masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, selectionnez Dynamic (Dynamique).
(Adresse IP): Saisissez l'adresse IP (PPPoE statique uniquement).
User Name (Nom d'utilisateur) : Saisissez votre nom d'utilisateur PPPoE.
Password (Mot de Saisissez votre mot de passer PPPoE, puis ressaisissez-le dans le champasse): suivant.
Service Name (Nom Saisissez l'ISP Service Name (Nom du service du fournisseur d'accès du service): Internet) (facultatif).
Reconnection Mode (Mode de reconnexion): Sélectionnez Always-on (Toujours activée), On demand (À la demande) ou Manual (Manuelle).
Maximum Idle Time Saisissez l'adresse des serveurs DNS principal et secondaire (PPPoE maxima):
(Temps d'inactivité statique uniquement).
DNS Addresses Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, (Adresses DNS): activez Auto-reconnect (Reconnexion automatique).
MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.
MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.
Configuration Internet PPTP
Selectionnez PPTP (Point-to-Point-Tunneling Protocol) si vous FAI utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisé pour les services DSL.
Address Mode Sélectionnez Static (Statique) si vous FAI vous a.Mode d'adresse): fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamic (Dynamique).
PPTP IP Address Saisissez l'adresse IP (PPTP statique (Adresse IP PPTP): uniquement).
PPTP Subnet Mask Saisissez l'adresse des serveurs DNS principal (Masque de sous-ét secondaire (PPTP statique uniquement). réseau PPTP):
PPTP Gateway Saisissez l'adresse IP de la passerelle attribuée (Passerelle PPTP): par votre fournisseur d'accès Internet.
PPTP Server IP Saisissez l'adresse IP du serveur fournie par (Adresse IP duserveur PPTP):
Username Entrez le nom d'utilisateur PPTP. (Nom d'utilisateur):
Password Saisissez votre mot de passer PPTP, puis ressaisissez-le dans le champ suivant. (Mot de passer):
Reconnect Sélectionnez Always-on (Toujours activée), On demand (À la demande) ou Manual (Manuelle).
Mode (Mode de
reconnexion) :
Maximum Idle Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, Time (Temps) activez Auto-reconnect (Reconnexion automatique).
d'inactivité
maximum) :
DNS Servers Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI). (Serveurs DNS):
MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.
MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il (Adresse MAC): est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.
Configuration Internet L2TP
Selectionnez L2TP (Layer 2 Tunneling Protocol) si vous FAI utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisé pour les services DSL.
Address Mode Sélectionnez Static (Statique) si vous fAl vous a fourni (Mode d'adresse): une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamic (Dynamique).
L2TP IP Address Saisissez l'adresse IP L2TP fournie par votre FAI (statique (Adresse IP L2TP): uniquement).
L2TP Subnet Mask Saisissez le masque de sous-réseau fourni par votre FAI (Masque de sous- (statique uniquement). réseau L2TP):
L2TP Gateway Saisissez l'adresse IP de la passerelle attribuée par votre (Passerelle L2TP): fournisseur d'accès Internet.
L2TP Server IP (IP Saisissez l'adresse IP du serveur fournie par votre FAI du serveur L2TP): (facultatif).
Username (Nom Entrez votre nom d'utilisateur L2TP. d'utilisateur):
Password (Mot de Saisissez votre mot de passer L2TP, puis ressaisissez-le passage): dans le champ suivant.
Reconnect Sélectionnez Always-on (Toujours activée), On demand Mode (Mode de reconnexion):
Maximum Idle Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, Time (Temps) activez Auto-reconnect (Reconnexion automatique).
d'inactivité
maximum) :
DNS Servers Saisissez l'adresse des serveurs DNS principal et secondaire (L2TP statique uniquement). (Serveurs DNS):
MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.
Clone MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il Address (Cloner est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address l'adresse MAC): (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.
Configuration Internet
Adresse statique (attribuée par le FAI)
Sélectionnez Static IP Address (Adresse IP statique) si toutes les informations sur l'adresse IP du port Internet sont fournies par le FAI. Vous devrez saisir l'adresse IP, le masque de sous-réseau, l'adresse de passerelle et la ou les adresses DNS fournies par votre FAI. Chaque adresse IP saisie dans les champs doit avoir la forme IP appropriée, à savoir quatre octets séparés par un point (x.x.x.x). Les adresses dont le format est incorrect sont rejetées.
IP Address Saisissez l'adresse IP attribuée par votre FAI. (Adresse IP):
Subnet Mask Saisissez le masque de sous-réseau attribué par (Masque de sous-serveau):
Default Gateway Saisissez la passerelle attribuée par votre FAI.
(Passerelle par défaut) :
DNS Servers Les informations relatives au serveur DNS sont (Serveurs DNS): fournies par votre fournisseur d'accès Internet (FAI).
MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.
MAC Address L'adresse MAC par défaut est définie sur (Adresse MAC): l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address Internet par cette de la carte Ethernet.
(Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port
Paramètres sans fil 802.11n/g (2,4 GHz)
Enable Wireless Cochez cette case pour activer la fonction sans fil. Si vous (Activer le mode ne foulez pas utiliser le réseau sans fil, découverté la case sans fil): pour désactiver toutes les fonctions de réseau sans fil.
Schedule Sélectionnez la plage hora pendant laquelle vous (Calendrier): souhaitez que votre réseau sans fil soit activé. Le calendrier peut être définir sur Always (Toujours). Les calendriers que vous créez apparaissent dans le menu déroulant. Cliquez sur Add New (Nouveau) pour créé un nouveau calendrier.
Wireless Network Le SSID (Service Set Identifier) correspond au nom de Name (Nom du nombre réseau sans fil. Définissez un nom (32 caractères réseau sans fil): maximum). Le SSID est sensible à la casse.
802.11 Mode (Mode Sélectionnez l'un des modes suivants :
802.11) : 802,11g Only (802,11g seulement) : Sélectionnez cette option si tous les clients sans fil sont de type 802.11g.
Mixed 802.11n and 802,11g (802.11n et 802,11g mixtes) :
Selectionnez cette option si vous utilisez à la fois des clients sans fil 802.11n et 802.11a.
802.11n Only (802.11n seulement) : Sélectionnez cette option si tous vos clients sans fil sont de type 802.11n.
WIRELESS NETWORK SETTINGS
WIRELESS SECURITY MODE
Enable Auto Le paramètre Auto Channel Scan (Balayage automatique des canaux) peut être sélectionné pour que le DIR-855 puisse Channel Scan selectionner le canal représentant le moins d'interférences.
(Activier le balayage
automatique des
caNAux) :
Wireless Channel Indique le parametre du canal du DIR-855. Par défaut, il est défini sur 6. Il peut être modifié pour s'ajuster au paramètre (Canal sans fil): du canal d'un réseau sans fil existant ou pour personneliser le réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée.
Transmission Sélectionnez la vitesse de transmission. Il est vivement recommandé de seLECTIONner Best (Auto) [La meilleure Rate (Vitesse de (Auto)].
transmission) :
Channel Width Sélectionnez la largeur du canal :
Largeur de canal) : Auto 20/40 : Sélectionnez cette option si vous utilisez à la fois des périhériques sans fil 802.11n et non 802.11n. 20MHz : Sélectionnez cette option si vous n'utilisez pas de client sans fil 802.11n. Il s'agit du paramètre par défaut.
Visibility Status (État Sélectionnez Invisible si vous ne poulez pas que le DIR-855 diffuse le SSID de votre réseau sans fil. Le cas échéant, le de visibilité): SSID du DIR-855 est masqué par les utilisaires Site Survey (Visite des lieux); vos clients sans fil doivent donc le connaître pour s'y connecter.
Wireless Security Reportez-vous en page 67 pour plus d'informations sur la sécurité sans fil. (Sécurité sans fil):
Paramètres sans fil
802.11n/a (5 GHz)
Enable Wireless Cochez cette case pour activer la fonction sans fil. Si vous (Activer le mode ne foulez pas utiliser le réseau sans fil, découverté la case sans fil): pour désactiver toutes les fonctions de réseau sans fil.
Schedule Sélectionnez la plage hora pendant laquelle vous (Calendrier): souhaitez que votre réseau sans fil soit activé. Le calendrier peut être définir sur Always (Toujours). Les calendriers que vous créez apparaissent dans le menu déroulant. Cliquez sur Add New (Nouveau) pourisser un nouveau calendrier.
Wireless Network Le SSD (Service Set Identifier) correspond au nom de Name (Nom du votre réseau sans fil. Définissez un nom (32 caractères réseau sans fil): maximum). Le SSD est sensible à la casse.
802.11 Mode (Mode Sélectionnez l'un des modes suivants :
802.11) : 802,11a Only (802.11a seulement) : Sélectionnez cette option si tous les clients sans fil sont de type 802.11g.
Mixed 802.11n and 802.11a (802.11n et 802.11a mixtes) :
Sélectionnez cette option si vous utilisez à la fois des clients sans fil 802.11n et 802.11a.
802.11n Only (802.11n seulement) : Sélectionnez cette option si tous vos clients sans fil sont de type 802.11n.
WIRELESS NETWORK SETTINGS
Wireless Band: 5GHz Band
Enable Wireless :
Always
Add New
Wireless Network Name :
dlink_media
Enable Auto Le paramètre Auto Channel Scan (Balayage automatique des canaux) peut être selectionné pour que le DIR-855 puisse Channel Scan sélectionner le canal représentant le moins d'interférences.
(Activier le balayage
automatique des
canonical) :
Wireless Channel Indique le parametre du canal du DIR-855. Par défaut, il est défini sur 6. Il peut être modifié pour s'ajuster au paramètre (Canal sans fil): du canal d'un réseau sans fil existant ou pour personneliser le réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée.
Transmission Sélectionnez la vitesse de transmission. Il est vivement recommandé de sélectionner Best (Auto) [La meilleure Rate (Vitesse de (Auto)].
transmission) :
Channel Width Sélectionnez la largeur du canal :
Largeur de canal) : Auto 20/40 : Sélectionnez cette option si vous utilisez à la fois des périhériques sans fil 802.11n et non 802.11n. 20MHz : Sélectionnez cette option si vous n'utilisez pas de client sans fil 802.11n. Il s'agit du paramètre par défaut.
Visibility Status Sélectionnez Invisible si vous ne poulez pas que le DIR-855 diffuse le SSID de votre réseau sans fil. Le cas échéant, le (État de visibilité): SSD du DIR-855 est masqué par les utilisaires Site Survey (Visite des lieux); vos clients sans fil doivent donc le connaître pour s'y connecter.
Wireless Security Reportez-vous en page 67 pour plus d'informations sur la sécurité sans fil. (Sécurité sans fil):
Paramètres réseau
Cette section vous permet de modifier les paramètres du réseau local de votre routeur et de configurer les paramètres DHCP.
Paramètres du réseau local
Router IP Address Saisissez l'adresse IP du routeur. L'adresse IP par (Adresse IP du défaut est 192.168.0.1.
routeur) :
Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliqueur) pour revenir à l'utilitaire de configuration.
Subnet Mask Saisissez le masque de sous-réseau. Par défaut, il (Masque de sous- s'agit de 255.255.255.0.
réseau) :
Local Domain Saisissez le nom de Domaine (facultatif). (Domaine local):
Enable DNS Relay Décochez la case permettant de transférer les (Activier le relais données des serveurs DNS fournies par votre FAI vers
DNS): vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.
ROUTER SETTINGS
Paramètres du serveur DHCP
DHCP (Dynamic Host Control Protocol) is an un protocole de contrôle dynamique de l'hote. Le DIR-855 possède un serveur DHCP intégré qui attribue automatiquement une adresse IP aux ordinateurs du réseau local/private. Veillez à configurer vos ordinateurs pour qu'ils soient des clients DHCP en définissant leurs paramètres TCP/IP sur « Obtain an IP Address Automatically » (Obtenir une adresse IP automatiquement). Lorsque vous allumez vos ordinateurs, ils chargeant automatiquement les paramètres TCP/IP appropriés, fournis par le DIR-855. Le serveur DHCP attribue automatiquement une adresse IP inutilisée, provenant du groupe d'adresses IP, à l'ordinateur qui la demande. Vous doivent préciser l'adresse de début et de fin du groupe d'adresses IP.

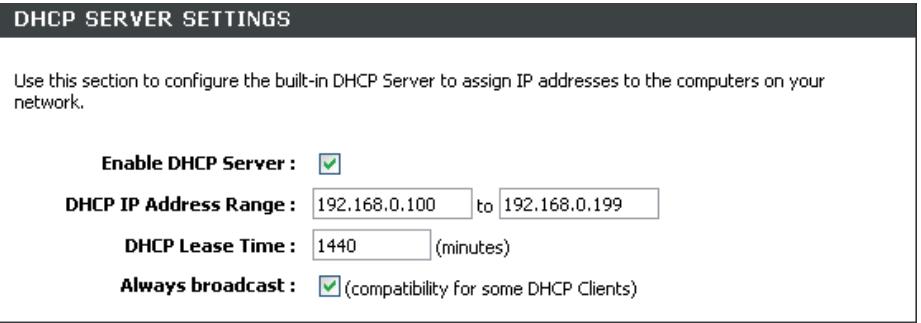

Enable DHCP Server Cochez cette case pour activer le serveur DHCP (Activer le serveur sur votre routeur. Décochez-la pour désactiver cette DHCP): fonction.
DHCP IP Address Saisissez les adresses IP de début et de fin pour en Range (Plage attribuer une au serveur DHCP. d'adresses IP DHCP): Remarque :Si vous attribuez manuellement des adresses IP (statiques) aux ordinateurs ou aux périphériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'eviter tout conflit d'adresses IP.
DHCP Lease Time Durée de concession de l'adresse IP. Entrez la durée (Durée de la de concession en minutes. concession DHCP):
Always Broadcast Cochez cette case pour envoyer un « maintien de (Toujours diffuser) : connexion », qui peut être nécessaire pour certains clients DHCP.
Add DHCP Reportez-vous à la page suivante concernant la Reservation fonction DHCP Reservation (Réservation DHCP). (Ajouter une réservation DHCP):

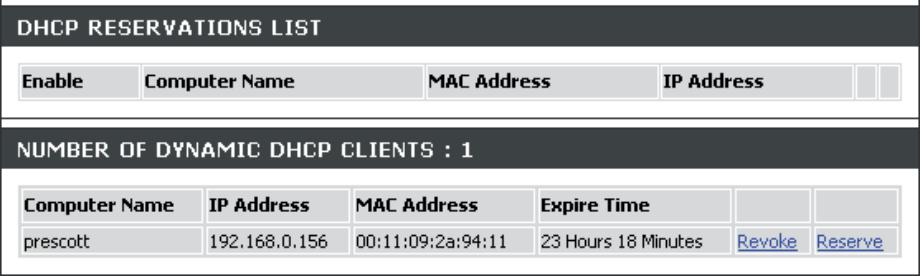

DHCPSERVER SETTINGS
Si vous voulez qu'un ordinateur ou un périphérique se voie toujours attribuer la même adresse IP, vous pouvez créé une réservation DHCP. Le routeur attribuera toujours la même adresse IP à cet ordinateur ou ce périphérique.
Remarque : L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.
Enable (Activer) : Cochez cette case pour activer la réservation.
Computer Saisissez le nom de l'ordinateur ou seLECTIONnez-le Name (Nom de dans le menu déroulant, puis cliquez sur <<. l'ordinateur):
IP Address Entrez l'adresse IP que vous poulez attribuer à (Adresse IP): l'ordinateur ou au périphérique. L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.
MAC Address Entrez l'adresse MAC de l'ordinateur ou du (Adresse MAC): périphérique.
Copy Your PC's MAC Sivous voulez attribuer une adresse IP à l'ordinateur Address (Copier que vous étes en train d'utiliser, cliquez sur ce l'adresse MAC du bouton pour replir les champs.
PC) :
Save (Enregistrer): Cliquez sur Save (Enregistrer) pour enregistrer les paramètres saisis. Vous doivent cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour activer les réservations.
USB Settings (Paramètres USB)
Cette section vous permet de configurer votre port USB. Vous pouvez désir entre deux configurations : USB réseau et Configuration WCN.
Remarque : Si vous selectionnez l'option Réseau USB, vousdezest Installer l'utilitaire réseau USB sur les ordinateurs concernésafin de pouvoirpartagerleperiphériqueUSBvialerouteur.
USB Settings Choisissez l'une de ces deux configurations : USB (Paramétres USB) : réseau et Configuration WCN.
Network USB Indiquez la durée de l'intervalle de détction du (Réseau USB): réseau USB.
Remarque : Pour plus d'informations, veuillez consulter le manuel SharePort disponible sur le CD.
USB SETTINGS
Le DIR-855 peut être configuré en tant que serveur virtuel afin que les utilisateurs distants accédant aux services Web ou FTP via l'adresse IP publique puisent être automatiquement redirigés vers des serveurs locaux du réseau local.
Le pare-feu du DIR-855 fille les paquets non reconnus pour protégger votre réseau local, si bien que tous les ordinateurs mis en réseau avec le DIR-855 sont invisibles du monde extérieur. Si vous le souhaitez, vous pouvez vendre accessibles certains ordinateurs du réseau local depuis Internet en activant l'option Virtual Server (Serveur virtuel) : En fonction du service demandé, le DIR-855 redirige la demande de service externe au serveur approprié du réseau local.
Le DIR-855 est également capable de rediriger les ports, à savoir que le traffic entrant vers un port particulier peut être redirigé vers un port différent de l'ordinateur serveur.
Chaque service virtuel créé est répertorié en bas de l'écran dans la liste des serveurs virtuels. Cette liste contient déjà des services virtuels prédéfinis. Vous pouvez les utiliser en les activant et en leur attribuant l'adresse IP du serveur qui doit être utilisé pour ce service virtuel particulier.
Pour obtenir la liste des ports utilisés pour les applications communes, visitez le site http://support.dlink.com/faq/view.asp?prod_id=1191.
Cette page vous permet d'ouvrir un port. Pour ouvrir une plage de ports, reportez-vous en page 35.
Name (Nom): Entrez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.
IP Address Saisissez l'adresse IP de l'ordinateur du réseau (Adresse IP): local sur lequel vous pouze autoriser le service entrant. Si l'ordinateur se vait automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant Computer Name (Nom de l'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<.
Private Port/ Saisissez le port que vous poulez ouvrir en Public Port (Port regard de Private Port (Port privé) et Public privé/public): Port (Port public). Les ports privé et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l'application sur l'ordinateur du réseau local.
Protocol Type (Type Sélectionnez TCP, UDP ou Both (Les deux) de protocole): dans le menu déroulant.
Schedule Calendrier des heures où la règle de serveur
(Calendrier): virtuel est activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Inbound Filter Sélectionnez Allow All (Tout autoriser) (option la plus courante) ou un cadre (Filtre entrant): entrant que vous avez créé. Vous pouvez creator vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).
Cette page vous permet d'ouvrir un seul port ou une plage de ports.
Name (Nom): Entrez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.
IP Address Saisissez l'adresse IP de l'ordinateur du réseau local (Adresse IP): sur lequel vous pouze autoriser le service entrant. Si l'ordinateur se vait automatiquement attribuer une adresse IP par le routeur (DHCP), il est repertorié dans le menu déroulant Computer Name (Nom de l'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<.
TCP/UDP : Saisissez le ou les ports TCP et/ou UDP que vous voulez ouvrir. Vous pouze enter un seul port ou une plage de ports. Séparez les ports par un commun.
Example: 24,1009,3000-4000
Schedule Calendrier des heures où la règle de serveur virtuel (Calendrier): est activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Inbound Filter Sélectionnez Allow All (Tout autoriser) (option la plus (Filtre entrant): courante) ou un filtré entrant que vous avez créé. Vous pouvezcréer vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).

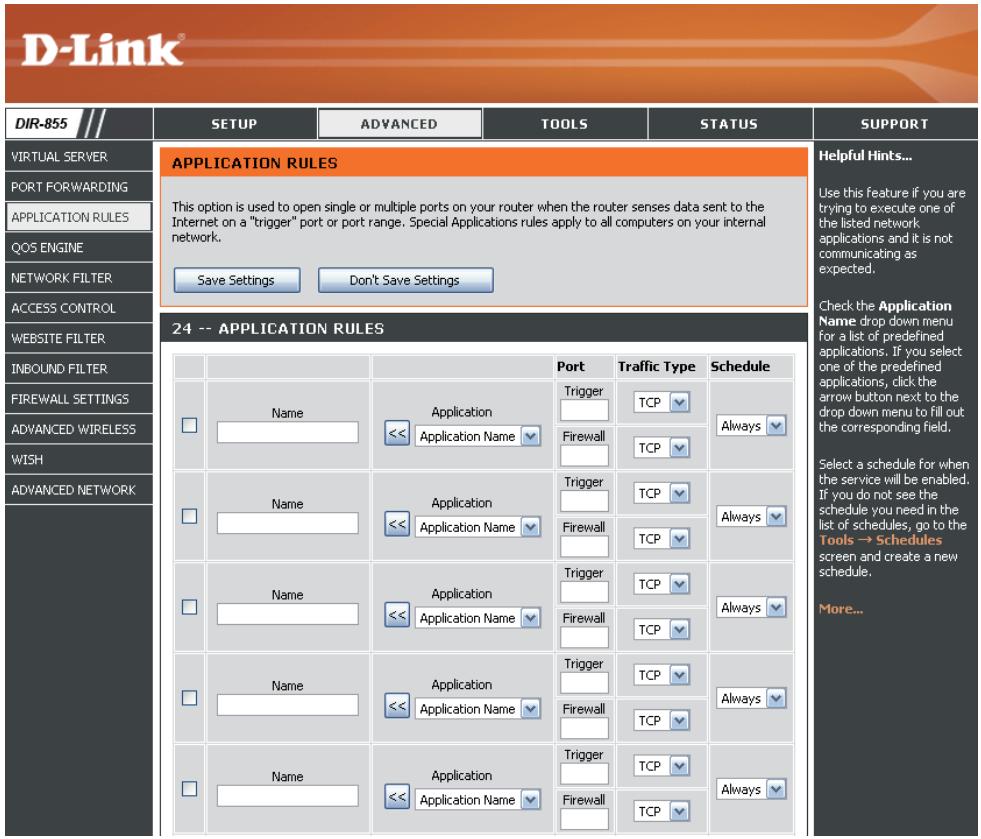

Règles d'application
Certaines applications nécessitent plusieurs connexions, notamment les yeux sur Internet, les videoconferences et la téléphonie par Internet. Ces applications fonctionnent difficilement via la traduction d'adresses de réseau (NAT). Des applications spéciales permettent à ces applications de fonctionner avec le DIR-855. Si vous avez besoin d'exécuter des applications qui exigent plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), Sélectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin qu'ils s'ouvrent au traffic entrant.
Le DIR-855 fournit certaines applications prédéfinies dans le tableau en bas de la page Web. Sélectionnez l'application que vous poulez utiliser et activez-la.
Name (Nom): Saisissez un nom de règle. Vous pouvez scélectionner une application prédéfinie dans le menu déroulant, puis cliquer sur <<.
Trigger Ce port sert à déclencher l'application. Il peut s'agir (Déclenchement): d'un seul port ou d'une plage de ports.
Traffic Type (Type Sélectionnez le protocole du port de déclenchement : de traffic) : TCP, UDP ou Both (Les deux).
Firewall Ce numero de port, situé du côte d'Internet, sert à (Pare-feu) : acceder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.
Traffic Type (Type Sélectionnéz le protocole du port du pare-feu : TCP, de traffic) : UDP ou Both (Les deux).
Schedule Calendrier des heures ou la règle d'application est (Calendrier): activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créé vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
L'option QoS Engine (Moteur QS) vous aide à améliorer les performances de jeu de votre réseau en affectant des priorités aux applications. Par défaut, les paramètres du moteur QS sont désactivés et la priorité des applications n'est pas classée automatiquement.
Enable This option is desactivée par défaut. Activez cette StreamEngine option pour deailles performances et une(Meilleure (Activer experience avec les yeux en ligne et d'autres applications StreamEngine): interactives, telles que la voix sur IP.
Dynamic
Fragmentation
(Fragmentation dynamique):
- Cette option doit être activée si vous connexion Internet est lente en liaison montante. Elle aide à réduire l'impact que peuvent avoir les paquets du réseau à basse priorité sur ceux plus urgents.
Automatic Uplink
Speed (Vitesse automatique en liaison montante):
- Automatic Uplink
- Speed (Vitesse automatique en liaison montante):
- Measured Uplink
- Speed (Vitesse automatique en liaison montante):
- mesurée en liaison montante):
- Measured Uplink
- Speed (Vitesse automatique en liaison montante):
- Measured Uplink
Manual Uplink Il s'agit de la vitesse à laquelle les données peuvent être transférées du routeur au FAI. Cette vitesse est déterminée par votre FAI. Speed (Vitesse Il s'agit souvent d'une vitesse faisant partie d'un couple vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits. manuelle en liaison D'après cet exemple, vous entraizez 284. Vous pouze également tester la vitesse de votre connexion en liaison montante à l'aide montante): d'un service tel que www.dslreports.com.
Connection Type (Type de connexion): Par défaut, le routeur détermine automatiquement si la connexion sous-jacente est de type réseau XDSL/à relais de trames ou autre (par exemple modem cable ou Ethernet), puis affiche le résultat sous la forme suivante: Detected xDSL or Frame Relay Network (Réseau xDSL ou à reliais de trames dépréta). Si vous connexion réseau n'est pas courante, par exemple que vous étés connecté par xDSL mais que les paramètres Internet sont configurés sur « Static » ou « DHCP», Sélectionnez xDSL ou Other Frame Relay Network (Autre réseau à reliais de trames) pour que le routeur puisse reconnaître qu'il doitmettre en forme le traffic de façon légèrement différente afin d'obtenir les mêlures performances. Si vous choisissez xDSL ou Other Frame Relay Network (Autre réseau à reliais de trame), la vitesse de connexion montante mesurée communiquée est légèrement inférieure par rapport à avant, mais offre de更好地 résultats.
Detected xDSL Lorsque Connection Type (Type de connexion) est defini sur Automatic (Automatique), le type de connexion detecté automatiquement s'affiche ici.
Filtres réseau
Utilisez les filtres MAC (Media Access Control) pour autoriser ou refuser l'accès au réseau aux ordinateurs du réseau local à l'aide de leurs adresses MAC. Vous pouvez ajouter une adresse MAC manuellement ou en selectionner une dans la liste de clients actuellement connectés au routeur haut débit.
Configure MAC Sélectionnez Turn MAC Filtering Off, Allow Filtering (Configurer MAC addresses listed below ou Deny MAC les filtres MAC): addresses listed below (respectivement Désactiver le filtrage MAC, Autoriser les adresses MAC répertoriées ci-dessous ou Refuser les adresses MAC répertoriées ci-dessous) dans le menu déroulant.
MAC Address Saisissez l'adresse MAC que vous souhaitez (Adresse MAC): filtrer.
Pour rechercher l'adresse MAC sur un ordinateur, veuillez consulter la section Bases de la mise en réseau de ce manuel.
DHCP Client (Client Sélectionnez un client DHCP dans le menu DHCP): déroulant, puis cliquez sur << pour copier l'adresse MAC.
Clear (Effacer): Cliquez pour supprimer l'adresse MAC.
Contrôle d'accès
La section Contrôle d'accès vous permet de contrôler les accès entrants et sortants du réseau. Utilisez cette fonction en guise de contrôle parental pour autoriser l'accès uniquement aux sitesapprovés,limiter l'accès au Web selon l'heure et la date, et/ou bloquer l'accès d'applications telles que les utilisaires P2P ou les yeux.

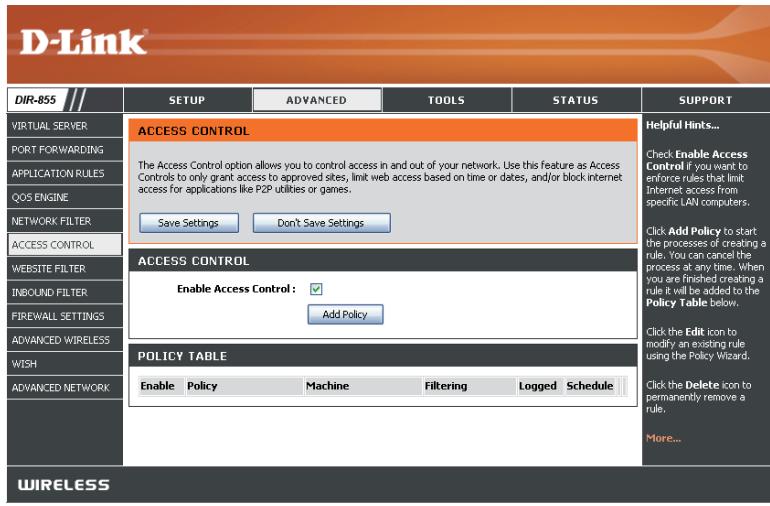

Add Policy Cliquez sur le bouton Add Policy (Ajouter une (Ajouter une règle) pour démarrer l'assistant de contrôle règle): d'accès.

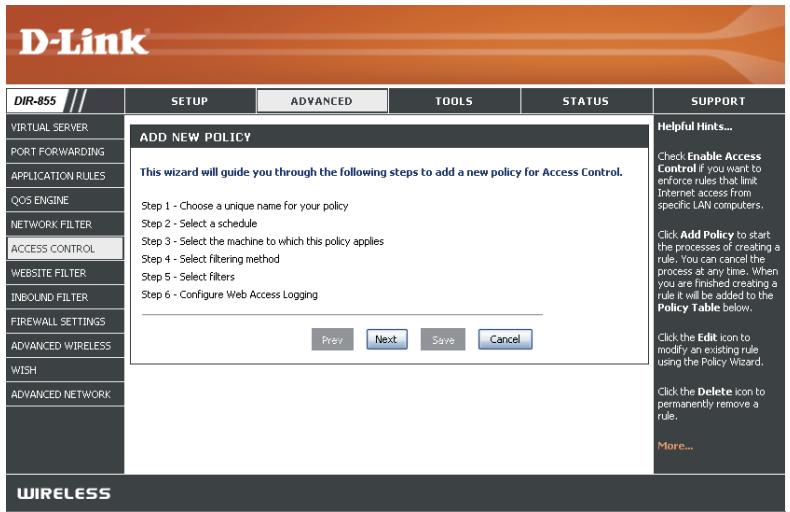

Assistant de contrôle d'accès
Cliquez sur Next (Suivant) pour continuer.
Assistant de contrôle d'accès (suite)

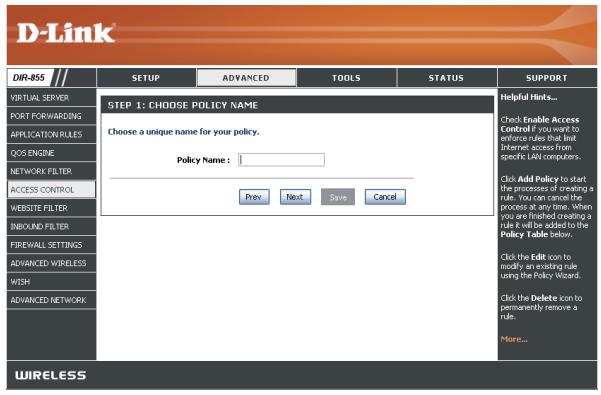

Saisissez un nom pour la règle, puis cliquez sur Next (Suivant) pour continuer.
Sélectionnez un calendrier (par exemple, Always [Toujours]) dans le menu déroulant, puis cliquez sur Next (Suviant) pour continuer.
Entrez les informations suivantes, puis cliquez sur Next (Suvient) pour continuer.

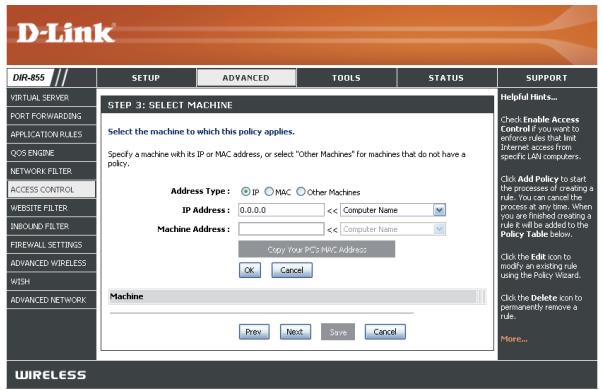

- Address Type (Type d'adresse): Sélectionnez IP address, MAC address ou Other Machines (respectivement Adresse IP, Adresse MAC ou Autres machines).
- IP Address (Adresse IP): Entrez l'adresse IP de l'ordinateur auquel vous souhaitez appliquer la règle.
Assistant de contrôle d'accès (suite)

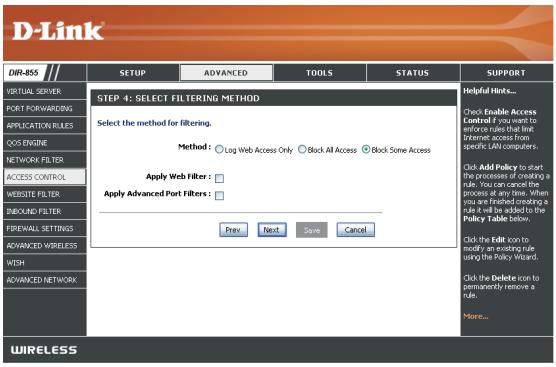

Sélectionnez la méthode de filtrage, puis cliquez sur Next (Suivant) pour continuer.

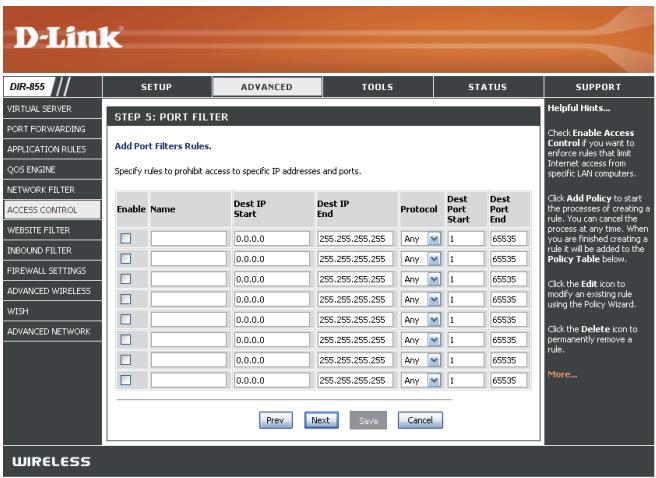

Entrez la regle :
Enable (Activer) : Cochez la case pour activer la règle.
Name (Nom): Saisissez le nom de la règle.
Dest IP Start (IP cible de départ): Entrez l'adresse IP de départ.
Dest IP End (IP cible de fin) : Entrez l'adresse IP de fin.
Protocol (Protocole) : Sélectionnez le protocole.
Dest Port Start (Port cible de départ) : Entrez le numero de port de départ.
Dest Port End (Port cible de fin) : Entrez le numero de port de fin.

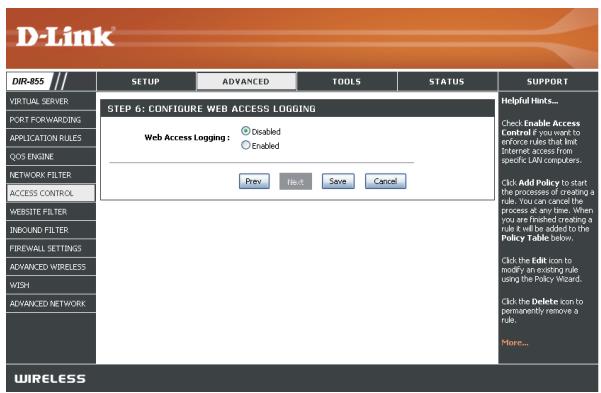

Pour activer la connexion Web, cliquez sur Enable (Activer).
Cliquez sur Save (Enregistrer) pour enregistrer la règle de contrôle d'accès.
Filtres Web
Les filtres Web sont utilisés pour vous permettre d'étabrir une liste de sites Web autorisés qui peuvent être utilisés par plusieurs utilisateurs sur le réseau. Pour utiliser cette fonction, sélectionner Allow ou Deny (Autoriser ou Refuser), entrez le domaine ou le site Web, puis cliquez sur Save Settings (Enregisterer les paramètres). Vous devez aussi sélectionner Apply Web Filter (Appliquer le filtrre Web) dans la section Access Control (Contrôle d'accès) (page 39).
Add Website Sélectionnez Allow (Autoriser) ou Deny Filtering Rule (Refuser).
(Ajouter une règle de filtrage de site Web):
Website URL/ Saisissez les mots clés ou les URL que vous Domain (URL/ youlez autoriser ou bloquer. Cliquez sur Save
domaine du site Settings (Enregisterr les parametes).
Web):
Inbound Filters (Filtres entrants) :
L'option Inbound Filter (Filtre entrant) est une méthode avancée de contrôle des données reçues d'Internet. Avec cette fonction, vous pouvez configurer les règles de filtrage des données entrantes en fonction d'une plage d'adresses IP. Les filtres entrants peuvent être utilisés avec les fonctions de serveur virtuel, de redirection des ports ou d'administration à distance.
Name (Nom): Saisissez un nom pour la règle du contrôle entrant.
Action: Sélectionnez Allow (Autoriser) ou Deny (Refuser).
Enable (Activer): Cochez la case pour activer la règle.
Remote IP Start Entrez l'adresse IP de départ. Entrez 0.0.0.0 (IP distante de si vous ne poulez pas spécifique de plage départ): d'adresses IP.
Remote IP End (IP Entrez l'adresse IP de fin. Entrez distante de fin): 255.255.255.255 si vous ne poulez pas spécifique de plage d'adresses IP.
Add (Ajouter): Cliquez sur Add (Ajouter) pour appliquer les paramètres. Vous doivent cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour enregistrer les paramètres.
Inbound Filter
Cette section repertorie les règles que vous
Rules List (Liste
des règles de filtrer Edit (Modifier) pour modifier les paramétres
entrant): ou activer/désactiver la règle, ou sur l'icône
Delete (Supprimer) pour la supprimer.
Paramètres du pare-feu
Un pare-feu protègeVote rereau du monde extérieur.Le DIR-855 est doted'une fonctionnalite de type pare-feu.Le SPI youa aide a empêcher les cyberattaques.Parfois, il se peut que vous souhaiitiez qu'un ordinateur soit exposé au monde extérieur pour certains types d'applications.Si vous choisissez d'exposer un ordinateur, vous pouvez activer la DMZ.DMZ vient de l'anglais Demilitarized Zone (Zone demilitarisée). Cette option expose totallyl l'ordinateur choisi au monde extérieur.
| Enable SPI (Activer le SPI) : | Le SPI, de l'anglais (Stateful Packet Inspection, inspection dynamique de paquets, également connue comme filtrage dynamique de paquets) vous aide à vous protégé des cyberattaques en analysant les divers états d'une session. Il certifie que le traffic général durant la session est conforme au protocole. |
| NAT Endpoint Filtering (Filtrage des points de connexion NAT) : | Sélectionnez l'un des ports TCP et UDP suivants : Endpoint Independant (Indépendamment du point de connexion) : Tout traffic entrant envoyé vers un port ouvert est redirigé vers l'application qui a ouvert le port. Le port se ferme après 5 minutes d'inactivité. |
| Address Restricted (Adresse restreinte) : Le traffic entrant doit coïncider avec l'adresse IP de la connexion sortante. |
| Address + Port Restriction (Restriction d'adresse et de port) : Le traffic entrant doit coïncider avec l'adresse IP et le port de la connexion sortante. |
| Anti-Spoof Check (Vérification de l'anti-usurpation d'adresse IP) : | Activez cette fonction pour protégé le réseau de certains types d'attaques de type usurpation d'adresse IP. |
| Enable DMZ (Activer la DMZ) : | Si une application rencontres des problèmes du fait qu'elle fonctionne derrière le routeur, vous pouvez exposer un ordinateur à Internet et y executer cette application. |
Remarque : Le fait de placer un ordinateur dans la DMZ l'expose à divers risques liés à la sécurité. Utilisez cette option uniquement si elle est recommendée en dernier recours.
DMZ IP Address Spécifiez l'adresse IP de l'ordinateur du réseau local dont vous ne poulez plus restreindre la communication Internet. Si cet ordinateur obtient son adresse IP automatiquement à l'aide du DHCP, veillez à réaliser une réservation statique sur la page DMZ): Basic (Base) > DHCP pour que l'adresse IP de la machine DMZ ne change pas.
Configuration de la passerelle de niveau application (ALG)
C'est ici que vous pouvez activer ou désactiver l'ALG. Certains protocoles et certaines applications nécessitent une gestion spéciale des données IP utiles pour qu'elles fonctionnent avec la NAT (traduction d'adresse du réseau). Chaque ALG fournit une gestion spéciale d'un protocole ou d'une application données. Plusieurs ALG sont activées par défaut pour les applications courantes.
PPTP: Permet à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP.
IPSEC (VPN): Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennet en charge la NAT traversal d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier si votre client VPN prend la NAT traversal en charge avec l'administrateur système de votre réseau d'entreprise.
RTSP: Permet à l'application utiliser le protocole RTSP de receivevoir des flux de diffusion d'Internet. QuickTime et Real Player font partie des applications courantes qui utilisent ce protocole.
SIP: Permet aux périphériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détector les périphériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous ave des difficultés à passer des appeals par voix sur IP, tentez de la désactiver.

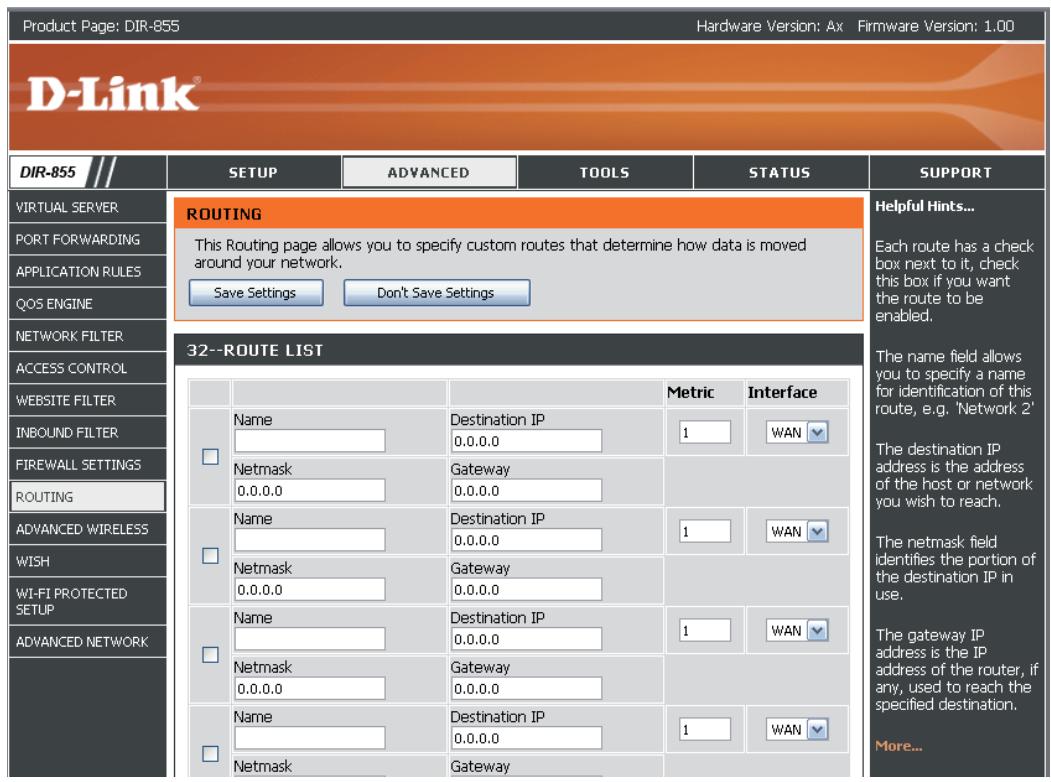

Routing (Routage)
L'option Routing (Routage) est une méthode avancée de personnelisation de routes spécifiques de données sur le réseau.
Destination IP Entrez l'adresse IP des paquets empruntant (IP cible): cette route.
Netmask (Masque Entrez le masque de réseau de la route. de réseau): Notez que les octets doivent coïncider avec l'adresse IP cible.
Gateway Entrez le prochain saut de passerelle à (Passerelle): prendre si cette route est utilisé.
Metric (Mesure): La mesure de la route est une valeur de 1 à 16 qui indique le coût d'utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu'une valeur de 15 indique le coût le plus élevé.
Interface : Sélectionnéz l'interface que le paquet IP doit utiliser pour transiter hors du routeur quand cette route est utilisé.
Paramètres sans fil avances 802.11n/g (2,4 GHz)
Transmit Power Définit la puissance de transmission des (Puissance de) antennes.
transmission) :
Beacon Period Les balises sont des paquets envoyés par un (Période de balise) : point d'accès pour synchroniser un réseau sans fil. Définissez une valeur ; 100 correspond au paramètre par défaut recommandé.
RTS Threshold: Cette valeur doit être conservée à son paramètre par défaut, soit 2432. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.
Fragmentation Le seuil de fragmentation, défini en octets, Threshold (Seuil de déterminé si les paquets sont fragmentés.
fragmentation): Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.
DTIM Interval (Delivery Traffic Indication Message) 3 est le paramètre par défaut. Un DTIM est un compte à rebours qui informe les clients (Intervalle DTIM): de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion.
WMM Function La fonction WMM est l'équivalente de la QS pour votre réseau sans fil. Cette fonction améliore la qualité des applications (Fonction WMM): video et vocales pour vos clients sans fil.
WLAN Partition Activez cette option pour empêcher les clients sans fil associés de communiquer les uns avec les autres.
(Partition du réseau
local sans fil) :
Short GI (IG court): Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.
ADVANCED WIRELESS SETTINGS
Wireless Band: 2.4GHz Band
Transmit Power : High
Beacon Period : 100 (20..1000)
RTS Threshold: 2346 (0..2347)
Fragmentation Threshold : 2346 (256..2346)
DTIM Interval: 1 (1..255)
WMM Enable:
WLAN Partition:
Short GI:
Paramètres sans fil avances
802.11n/a (5 GHz)
Transmit Power Définit la puissance de transmission des (Puissance de) antennes.
transmission) :
Beacon Period (Période de balise): Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau sans fil. Définissez une valeur; 100 correspond au paramètre par défaut recommandé.
RTS Threshold: Cette valeur doit être conservée à son paramètre par défaut, soit 2432. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.
Fragmentation Le seul de fragmentation, défin en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.
ADVANCED WIRELESS SETTINGS
Wireless Band: 5GHz Band
Transmit Power : High
Beacon Period: 100 (20..1000)
RTS Threshold: 2346 (0..2347)
Fragmentation Threshold : 2346 (256..2346)
DTIM Interval: 1 (1..255)
WMM Enable:
WLAN Partition:
Short GI:
DTIM Interval (Delivery Traffic Indication Message) 3 est le paramètre par défaut. Un DTIM est un compte à rebours qui informe les clients (Intervalle DTIM): de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion.
WMM Function La fonction WMM est l'équivalente de la QS pour votre réseau sans fil. Cette fonction améliore la qualité des applications (Fonction WMM): video et vocales pour vos clients sans fil.
WLAN Partition Activez cette option pour empêcher les clients sans fil associés de communiquer les uns avec les autres.
(Partition du réseau
local sans fil) :
Short GI (IG court): Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

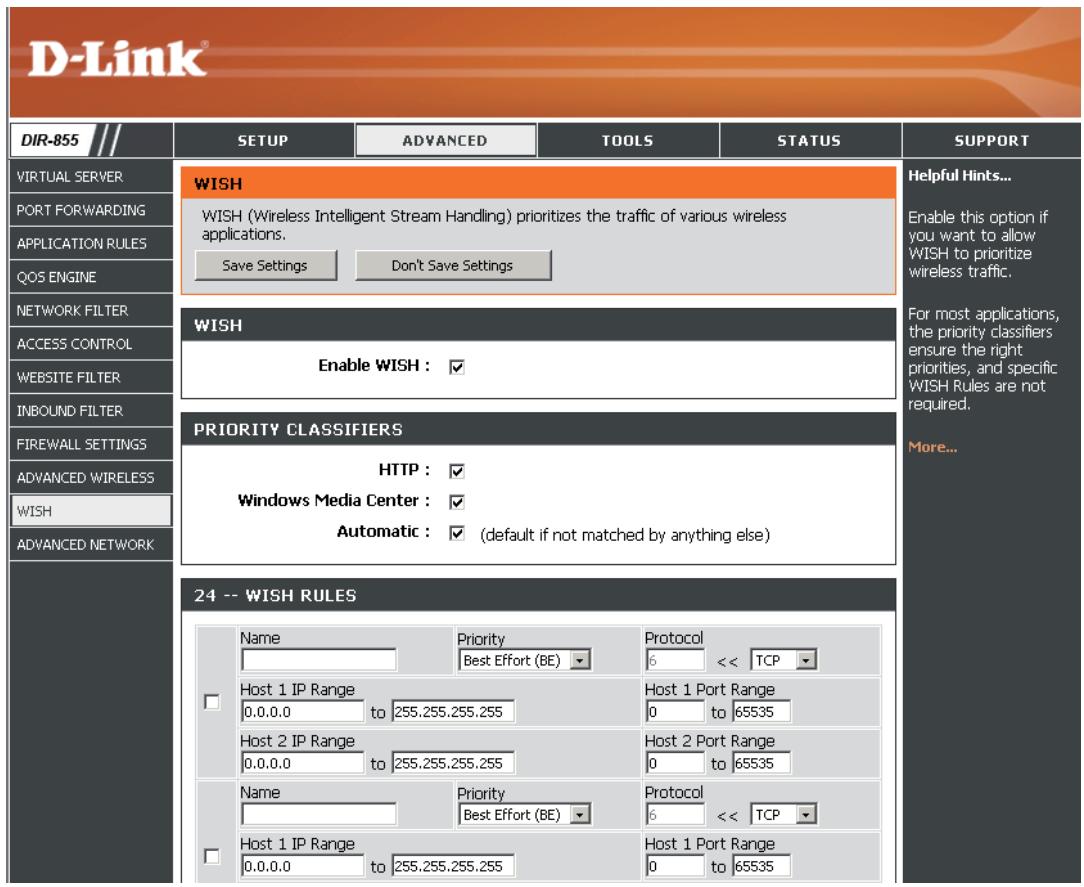

Paramètres de WISH
WISH (Wireless Intelligent Stream Handling) est une technologie mise au point pour améliorer votre utilisation d'un réseau sans fil en attribuant une priorité au traffic de différentes applications.
Enable WISH Activez cette option pour que la WISH donne (Activer la WISH): la priorité à votre traffic.
HTTP: Permet au routeur de détecter les transferts HTTP de nombreux flux audio et video courants et de leur accorder la priorité par rapport à tout autre traffic. Ces flux sont souvent utilisés par les lecteurs multimédia numériques.
Windows Media Permet au routeur de détecter certains flux
Center: audio et video généres par un PC Windows Media Center et de leur accorder la priorité sur le reste du traffic. Ces flux sont utilisés par des systèmes connus sous le nom de Windows Media Extenders (par ex. Xbox 360).
Automatic Lorsqu'elle est activée, cette option permet au (Automatique): routeur de tenter automatiquement d'étabir un ordre de priorité pour les flux de traffic qui ne seraient sans cela pas détectés, en fonction de leur comportement. Elle permet desteroler la priorité aux flux représentant des caractéristiques de transfert en masse, comme les transferts de fichiers, tout en laissant le traffic interactif (par ex. jeu ou VoIP) fonctionner selon une priorité normale.

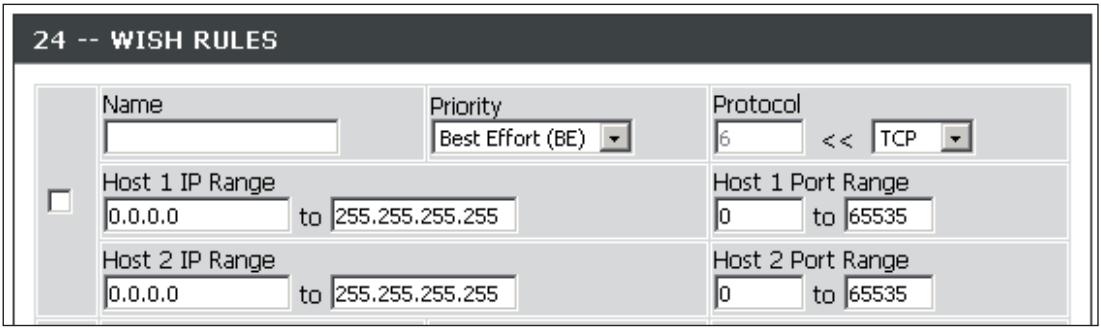

WISH Rules Une règle WISH identifie un flux de messages spécifique et lui attribue une priorité. Pour la plupart des applications, les (Règles WISH): classificateurs de priorité garantissent que les priorités sont adaptées et aucune règle WISH spécifique n'est requise.
La WISH prend en charge les chevauchements de règles. Si plusieurs règles correspondant à un flux de messages donné, cette qui présente la priorité la plus élevé est utilisée.
Name (Nom): Créez un nom de règle ayant une signification pour vous.
Priority (Priorité): La priorité du flux de messages est saisie ici. Les quatre priorités sont définies comme suit:
AP : arrêté-plan (le moins urgent)
AM: au mistréux.
VI:Viséo
VO : Voix (le plus urgent)
Protocol Protocole utilise par les messages.
(Protocole) :
Host IP Range La regle s'applique à un flux de messages pour lequel l'adresse IP d'un ordinateur se trouve dans la plage définie ici. (Plage d'IP hôtes):
La regle s'applique à un flux de messages pour lequel le nombre de port de l'hote se trouve dans la plage définie ici.

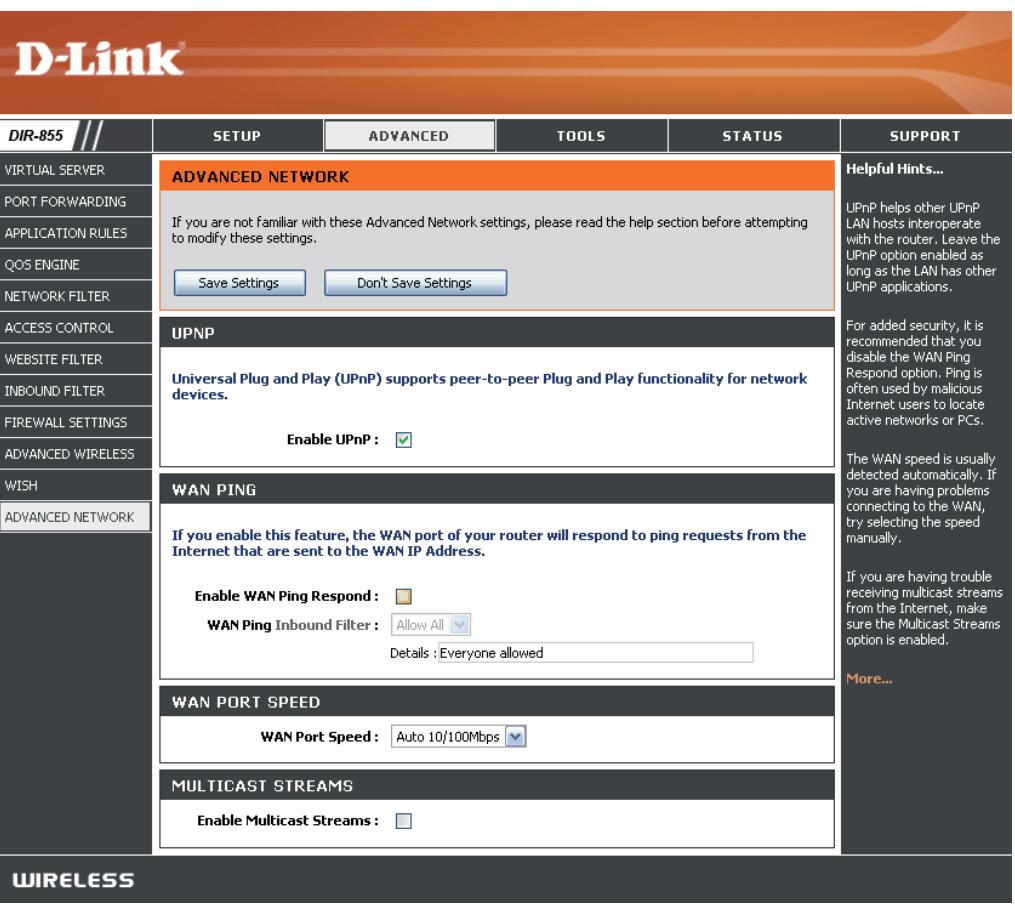

Paramètres réseau avances
Enable UPnP Cochez cette case pour utiliser la fonction Plug (Activer UPnP): and Play universelle (UPnP^TM) . L'UPNP est compatible avec les équipements, les logiciels et les péripériques du réseau.
WAN Ping (Ping du réseau étendu): Si vous décochez la case, le DIR-855 ne pourrait pas répondre aux pings. Si vous bloquez le ping, vous renforcez la sécurité contre les pirates. Cochez cette case pour que le port Internet puisse répondre aux pings.
WAN Ping Inbound Indiquez à l'aide du menu déroulant si vous pouze Filter (Filtre entrant appliquer le filtrtre entrant à la commande ping pour de commande ping le réseauétendu. Reportez-vous en page 43 pour pour le réseauplus d'informations sur le filtrtre entrant. étendu) :
WAN Port Speed
Vous pouvez définir la vitesse du port Internet sur 10 Mb/s, 100 Mb/s ou 10/100 Mb/s auto. Pour réseau étendu): certains anciens câbles ou modems DLS, vous devrez peut-être définir la vitesse du port sur 10 Mb/s.
Multicast streams Cochez la case pour autoriser le traffic en multidiffusion à circuler depuis Internet via le routeur.

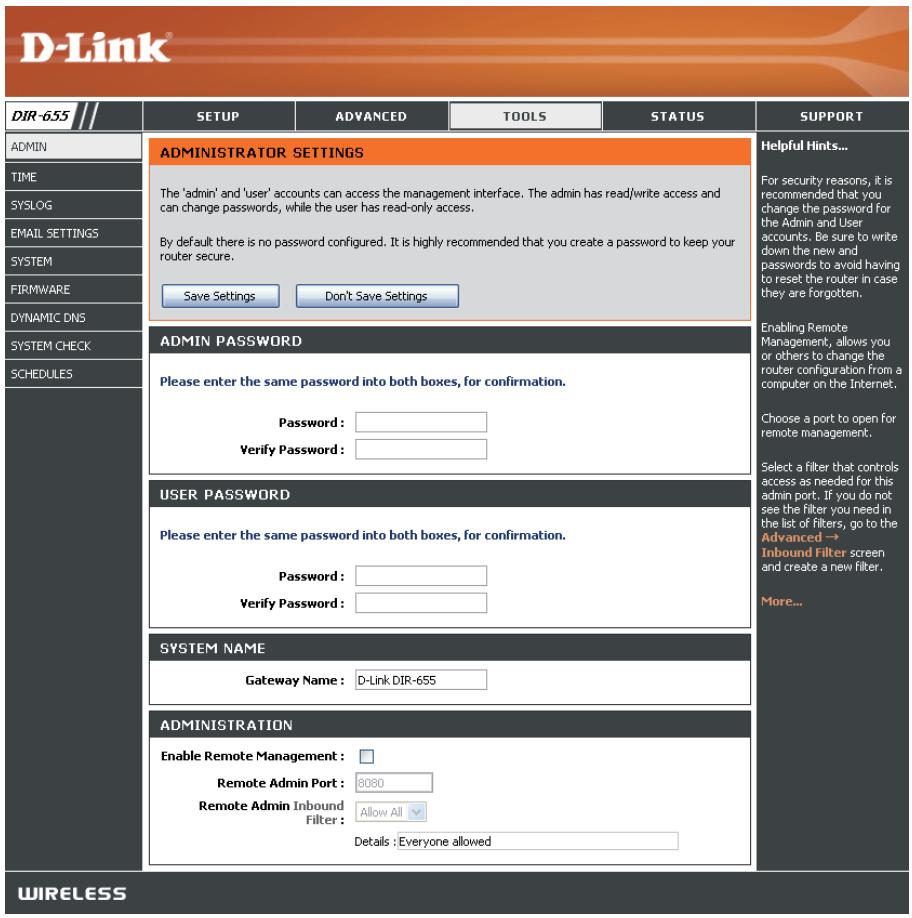

Paramètres administrateur
Cette page vous permet de modifier les mots de passer administrateur et utiliser. Vous pouze également activer la gestion à distance (Remote Management). Deux comptes peuvent acceder à l'interface de gestion par l'intérimédiaire du navigateur Web. Les comptes sont admin et utiliser (user). L'administrateur possède un accès en lecture et en écriture alors que l'utilisateur possède uniquement un accès en lecture seule. L'utilisateur peut afficher les paramètres mais ne peut pas les modifier. Seul le compte administrer peut changer les mots de passer des comptes administrer et utiliser.
Admin Password Saisissez un nouveau mot de passer pour le compte (Mot de passer administrateur. L'administrateur peut modifier les admin): paramètres.
User Password Saisissez un nouveau mot de passer pour le compte (Mot de passer utiliseur. Si vous vous connectez en tant qu'utilisateur, utiliseur): vous pouze uniquement voir les paramètres, mais pas les modifier.
System Name Entrez le nom du routeur DIR-855. (Nom du système):
Gestion à distance La gestion à distance permet à un navigateur Web de configurer le DIR-855 sur Internet. Un nom d'utilisateur et un mot de passer restent nécessaires pour acceder à l'interface de gestion Web. En général, seul un membre de votre réseau peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permit de réaliser des tâches administrateur sur l'hôte distant (Internet).
Remote Admin Numéro de port utilisé pour acceder au DIR-855. Port (Port Exemple : http://x.x.x.x:8080, où x.x.x.x correspondant à d'administration à l'adresse IP Internet du DIR-855, et 8080 au port utilisé distance) : pour l'interface de gestion Web.
Inbound Filter: This section repertorie les règles que vous avez créé. Vous pouze cliquer sur l'icone Edit (Modifier) pour modifier les (Filtre entrant): paramètres ou activer/désactiver la règle, ou sur l'icone Delete (Supprimer) pour la supprimer.
Paramètres horaires
L'option Configuration de l'heure vous permet de configurer, demettre a jour et de gerer l'houre de l'horloge système interne. Cette section vous permet également de définir le fuseau hora ainsi que le serveur de temps. Vous pouvez enfin configurer l'heure d'été pour que le changement s'effectue automatiquement lorsque cela est programmé.
Time Zone (Fuseau Sélectionnez le fuseau horsaire dans le menu horsaire): déroulant.
Daylight Saving Pour sélectionner l'heure Daylight Saving (Heure d'été) : (Heure d'été) manuellement, sélectionnez Enabled (Activé) ou Disabled (Désactivé), puis saississez les dates de début et de fin de l'heure d'été.
Enable NTP Server Le protocole NTP (Network Time Protocole) (Activer le serveur synchronise les heures des horloges des NTP): ordinateurs d'un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local.
NTP Server Used Indiquez le serveur NTP ou selectionnez-en (Serveur NTP un dans le menu déroulant. utilise):
Manual (Manuelle): Pour saisir l'heure manuellement, saisissez les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Set Time (Régler l'heure). Vous pouvez également cliquer sur Copy Your Computer's Time Settings (Copier les paramètres de temps de votre ordinateur).
SysLog
Le routeur haut débit conserve un journal des événements et des activités qui le concernent. Vous pouvez envoyer ces journaux sur un serveur SysLog de votre réseau.
Enable Logging Cochez cette case pour envoyer les journaux to SysLog Server du routeur sur un serveur SysLog. (Activier la journalisation sur un serveur SysLog):
SysLog Server Adresse du serveur SysLog utilisé pour IP Address l'envoi des journaux. Vous pouze aussi (Adresse IP du selectionner l'ordinateur dans le menu serveur SysLog): déroulant (uniquement si l'adresse IP est attribuée par le routeur via DHCP).
Paramètres du courrier électronique
La fonction Email (Courrier électronique) peut être utilisé pour l'envoi à votre adresse électronique des fichiers journaux système, des messages d'alerte du routeur et des notifications de mise à jour du microprogramme.
Enable Email Notification Quand cette option est activée, les journaux d'activité (Activer la notification par du réseau sont envoyés par courrier électronique à courrier électronique): l'adresse indiquée.
From Email Address Cette adresse électronique apparait comme étant (Adresse électronique De) : celle de l'expéditeur lorsque vous receivez par courrier électronique un fichier journal ou une notification de mise à jour du microprogramme.
To Email Address (Adresse Saisissez l'adresse électronique du destinataire. électronique À):
SMTP Server Address Entrez l'adresse du serveur SMTP pour l'envoi du (Adresse du serveur SMTP): courrier électronique. Sélectionnez cette option si vous serveur SMTP requiert une authentification.
Enable Authentication Cochez cette case si vous serveur SMTP requiert une (Activer l'authentication) : authentication.
Account Name (Nom du Entrez vous compte pour l'envoi du courrier compte): électronique.
Password (Mot de passer): Saisissez le mot de passer associé au compte. Ressaisissez-le ensuite.
On Log Full (Quand le Quand cette option est seLECTIONnée, les journaux journal est plein): sont envoyés par courrier électroniqueès qu'ils sont pleins.
On Schedule (Selon Sélectionnez cette option si vous poulez que les journaux soient envoyés par courrier électronique selon un calendrier. calendrier) :
Schedule (Calendrier): Cette option est activée lorsque l'option On Schedule (Selon calendrier) est SéLECTIONNée. Vous pouvez SéLECTIONNER un calendrier dans la liste de calendriers définis. Pour creer un calendrier, SéLECTIONNZ Tools > Schedules (Outils > Calendriers).
Paramètres système
Cette section vous permet de:gérer les parametes de configuration du routeur, de le réinitialiser et de restaurer ses parametes par défaut. La restauration des parametes par défaut efface tous vos parametes, y compris toutes les régles que vous avez créées.
Save Settings to Utilisez cette option pour enregistrer les Local Hard Drive paramètres de configuration actuels du routeur (Enregistrer les dans un fichier du disque dur de l'ordinateur paramètres sur le que vous utilisez. Commencez par cliquer sur le bouton Save (Enregistrer). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y selectionner un emplacement et un nom de fichier pour les paramètres.
Load Settings Utilisez cette option pour charger les paramètres from Local Hard de configuration du routeur préalablement Drive (Charger des enregistrés. Commencez par utiliser la commande paramètres depuis Browse (Parcourir) pour rechercher un fichier de le disque dur paramètres de configuration précédemment local): enregistré. Ensuite, cliquez sur le bouton Load (Charger) pour les transférer vers le routeur.
Restore to Factory
Cette option rétablit tous les paramètres de Default Settings configuration du routeur qui étaient effectifs à sa (Restaurer les sortie d'usine. Les paramètres qui n ont pas été paramètres par enregistrés sont perdus, y compris les règles que défaut): vous avez créées. Si vous pouze enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.
Reboot Device Cliquez pour réinitialiser le routeur.
(Redémarrer le
periphérique) :
Mise à jour du microprogramme
Cette page vous permet de partager à jour le microprogramme du réseau. Vérifie que le microprogramme que vous pouze utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site de support D-Link pour prendre connaissance des mises à jour du microprogramme (http://support.dlink.com) et les télécharger sur votre disque dur.
Firmware Upgrade Cliquez sur le bouton Check Now (Contrôler (Mettre à jour le maintainant) pour rechercher s'il existe un microprogramme): microprogramme mis à jour. Le cas échéant, teléchargez le nouveau microprogramme sur votre disque dur.
Browse (Parcourir): ÀpRES avoir télécharge le nouveau microprogramme, cliquez sur Browse (Parcourir) pour le localiser sur le disque dur. Cliquez sur Upload (Charger) pour terminer la mise à jour du microprogramme.
Notifications Cochez la case Automatically Check Online Options (Options de latest Firmware Version (Vérifier si une nouvelle version du microprogramme est disponible en ligne) pour que le routeur vérifie automatiquement s'il existe une mise à jour pour le microprogramme.
Cochez la case Email Notification of Newer Firmware Version (Notification parcourrier électronique en cas de nouvelle version du microprogramme) pour que le routeur envoie un courrier électronique si une mise à jour est disponible pour le microprogramme.
DDNS
La fonction DDNS (DNS dynamique) vous permet d'héberger un serveur (Web, FTP, de乱，etc.) en utilisant un nom de
domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d'accès Internet haut débit attribuent des adresses IP dynamiques (changeantes). Si vous
utilisez un fournisseur de services DDNS, quiconque peut entrer toute nom de domaine pour se connecter à toute
serveur, qu'elle que soit votre adresse IP.
Enable Dynamic Le système de noms de Domaine dynamique DNS (Activer le DNS permet de maintainir un nom de domaine dynamique): associé à une adresse IP dynamique. Cochez cette case pour activer le DDNS.
Server Address Sélectionnez votre fournisseur DDNS dans le (Adresse du menu déroulant. serveur):
Host Name (Nom Saisissez le nom d'hôte que vous avez d'hôte): enregistré avec votre fournisseur de service DDNS.
Username or Key Saisissez le nom d'utilisateur correspondant à (Nom d'utilisateur vous compte DDNS. ou clé):
Password or Key Saisissez le mot de passer correspondant à (Mot de passer ou vous compte DDNS. clé):
Timeout (Expiration Entrez un durée (en heures). du début) :

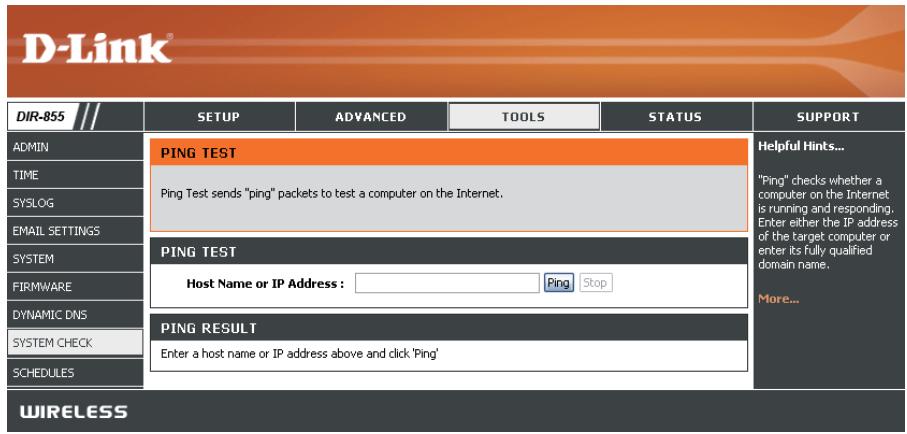

System Check (Contrôle du système)
Ping Test Le test de ping sert à envoyer des paquets de ping afin (Test de de tester si un ordinateur est actif sur Internet. Saisissez ping): l'adresse IP sur laquelle vous souhaitez réalisier un ping, puis cliquez sur Ping.
Ping Results Les résultats des tentatives de ping s'affichent dans cette (Résultats du) section.
ping) :

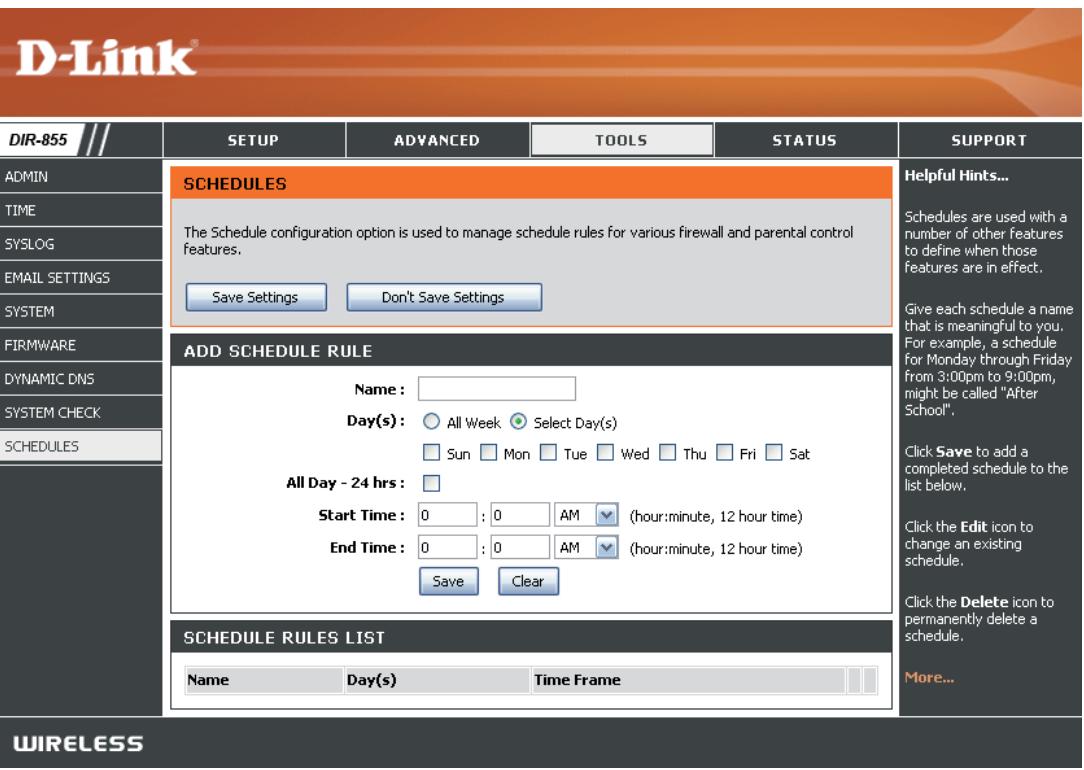

Calendriers
Vous pouze creator des calendriers en vue de les utiliser conjointement avec les règles d'exécution. Par exemple, si vous foulez restreindre l'accès au Web de lundi à vendredi de 15h00 à 20h00, vous pouze creator un calendrier en sélectionnant Mon, Tue, Wed, Thu et Fri, puis en entrant 3pm comme heures de début et 8pm comme heures de fin.
Name (Nom): Saisissez un nom pour le nouveau calendrier.
Days (Jours): Sélectionnez un ou plusieurs jours, ou cochez All Week (Toute la semaine) pour inclure tous les jours.
Time (Heure) : Cochez la case All Day - 24hrs (Toute la journee - 24 h) ou entrez une heures de début et une heures de fin pour le calendrier.
Save Cliquez sur Save (Enregister) pour enregistrer (Enregister): votre calendrier. Vousdezvez cliquer sur Save Settings (Enregister les parametes) au-dessus pour que les calendriers entrent en vigueur.
Schedule Rules La liste des calendriers apparaît dans cette List (Liste section. Cliquez sur l'icone Edit (Modifier) des règles de pour effectuer des modifications ou sur l'icone calendrier): Delete (Supprimer) pour supprimer le calendrier sélectionné.

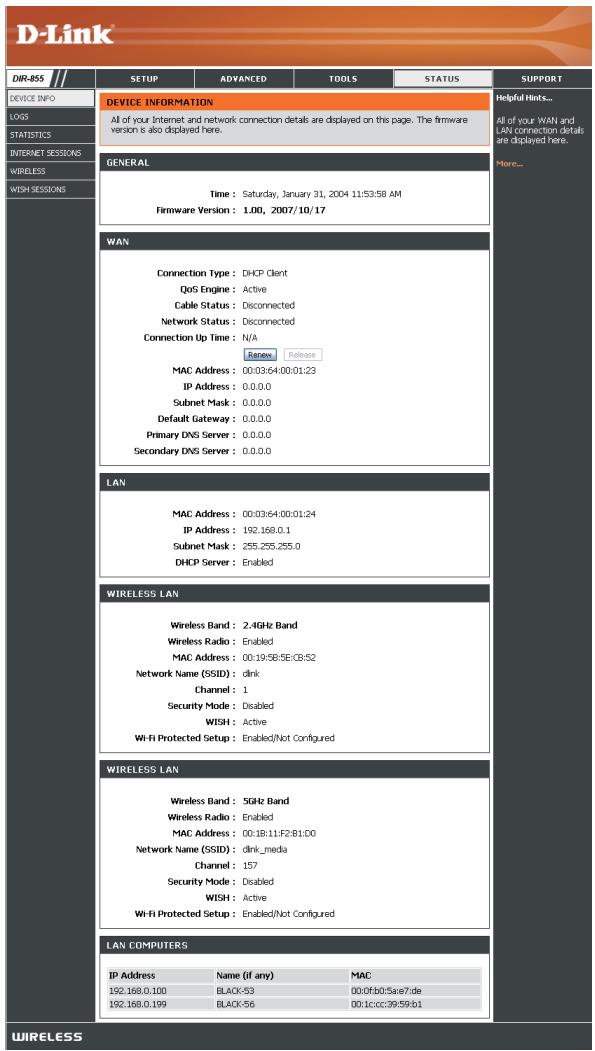

Cette page affiche les informations actuelles sur le DIR-855, ainsi que sur le réseau local, le réseau étendu (Internet) et le réseau sans fil. Si votre connexion Internet est configurée pour une adresse IP dynamique, les boutons Release (Libérer) et Renew (Renouveler) apparaissent. Utilisez le bouton Release (Libérer) pour vous déconnecter de votre FAI et utilisez le bouton Renew (Renouveler) pour vous y connecter.
Si vous connexion Internet est configuree pour PPPoE, les boutons Connect (Connexion) et Disconnect (Déconnexion) apparaisent. Utilisez le bouton Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez le bouton
Connect (Connexion) pour l'établit.
General Affiche l'heure du routeur et la version du microprogramme. (Généralités):
WAN (Réseau Affiche l'adresse MAC et les paramètres de l'adresse IP publique du étendu): routeur.
LAN (Réseau local): Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du routeur.
Wireless LAN Affiche l'adresse MAC sans fil et les paramètres de votre réseau sans fil, (Réseau local sans comme le SSID et le canal. fil):
LAN Computers Affiche les ordinateurs et les péripériques qui sont connectés au routeur via (Ordinateurs du Ethernet et qui reçoivent une adresse IP attribuée par le routeur (DHCP). réseau local):
IGMP Multicast Affiche l'adresse IP du groupe de multidiffusion.
Memberships (Adhesions de
multidiffusion
IGMP):
Journal
Le routeur journalise (enregistrre) automatiquement les événements d'intérêt dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des anciens événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Jogs (Journaux) vous permet d'afficher les journaux du routeur. Vous pouvez définir les types d'événements que vous VOULEZ voir et le niveau des événements à afficher. Ce routeur dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utiliser Syslog.
| What to View (Quels éléments afficher) : | Vous pouvez sélectionner les types de messages du journal que vous VOULEZ afficher. Vous pouvez sélectionner les messages de type Firewall & Security (Pare-feu et sécurité), System (Système) et Router Status (État du router). |
| View Levels (Niveau à afficher) : | Il existe trois niveaux d'importance des messages : Informational (Informatif), Warning (Avertissement) et Critical (Critique). Sélectionnez les niveaux que vous VOULEZ afficher dans le journal. |
| Apply Log Settings (Appliquer les paramètres du journal) : | Les résultats du journal sont filtrés, si bien que seules les options sélectionnées apparaissent. |
| Refresh (Actualiser) : | Met à jour les détails du journal à l'écran, si bien que seules les activités récentes sont affichées. |
| Clear (Effacer) : | Efface la totalité du contenu du journal. |
| Email Now (Envoyer par courrier électronique maintainant) : | Cette option envoie une copie du journal du router à l'adresse électronique configurée à l'écran Tools > Email (Outils > Courrier électronique). |
| Save Log (Enregistrer le journal) : | Cette option permet d'enregistrer le journal du router dans un fichier sur votre ordinateur. |
Statistiques

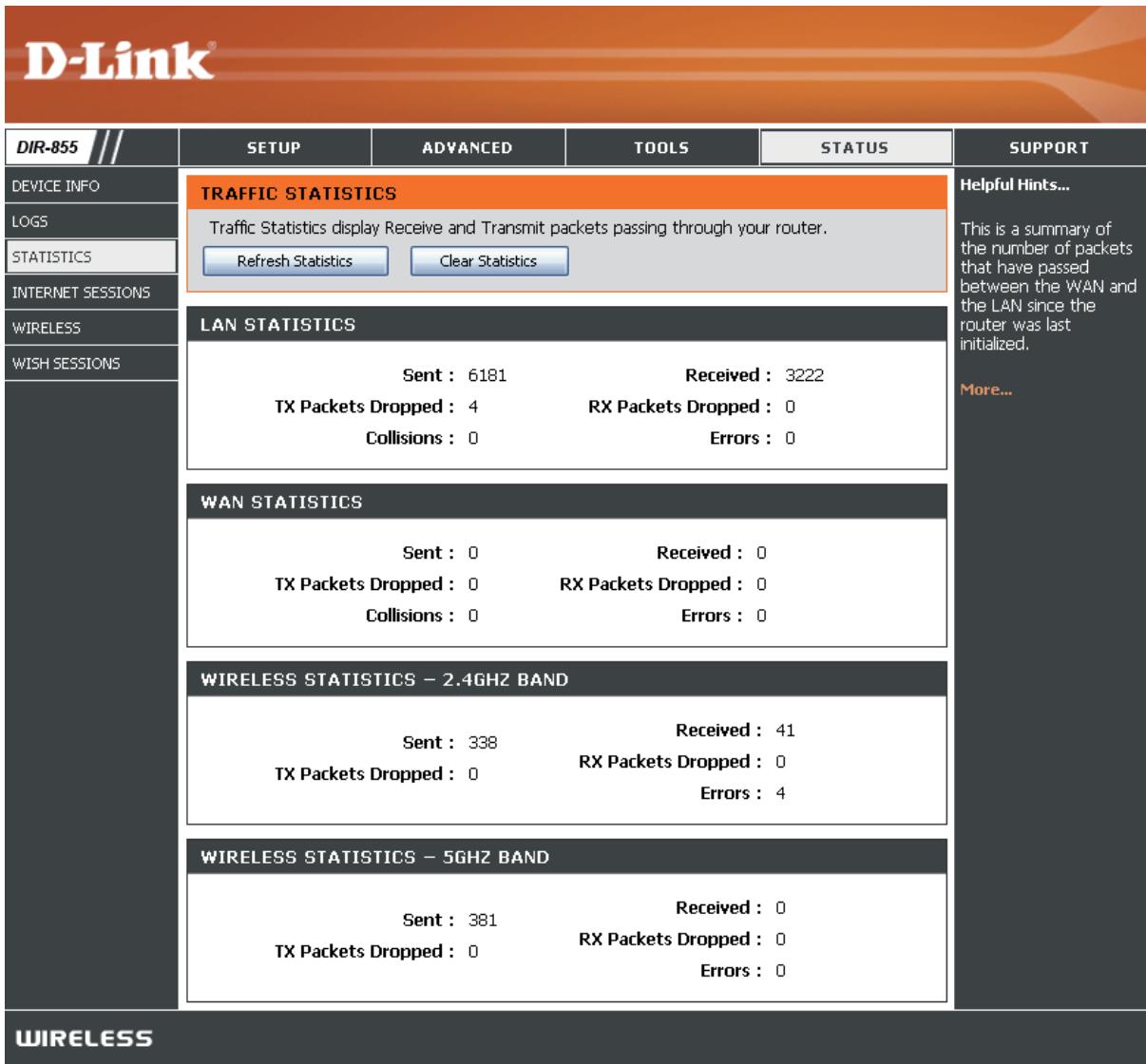

L'écran ci-dessous affiche les statistiques du traffic. Vous pouvez y voir le nombre de paquets passant par le DIR-855 sur les ports Internet et LAN et sur les bandes sans fil 802.11n/g (2,4 GHz) et 802.11n/a (5 GHz). Le compteur de traffic se réinitialise si le pérophérique est redémarré.
Sessions Internet
La page Internet Sessions (Sessions Internet) affiche des informations détaillées sur les sessions Internet actives via le routeur. Une session Internet est une conversation entre un programme ou une application sur un ordinateur du côte du réseau local et un programme ou une application sur un ordinateur du côte du réseau étendu.
Sans fil

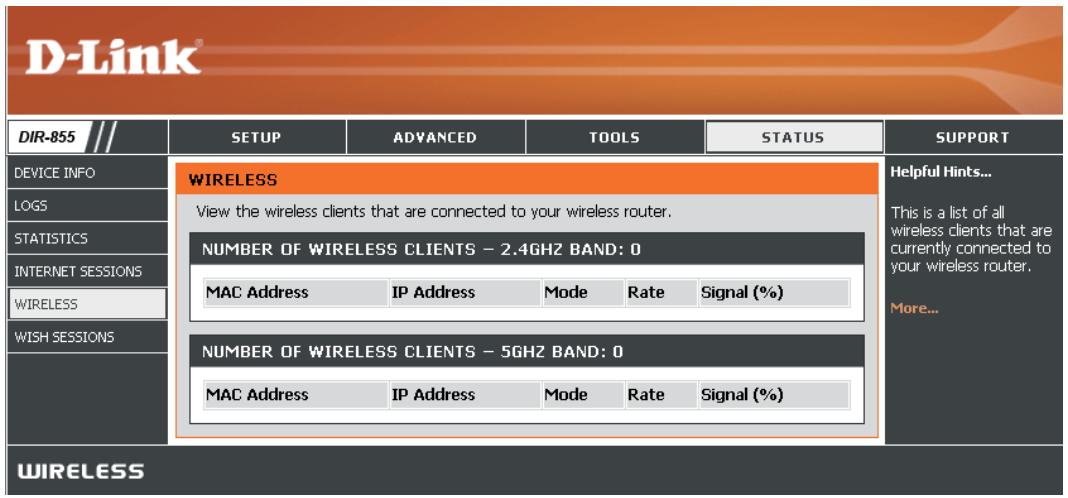

Le tableau de clients sans fil affiche une liste de clients sans fil actuellément connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.
WISH
La page de données WISH affiche les détails complets des clients sans fil connectés lorsque WISH est activée.

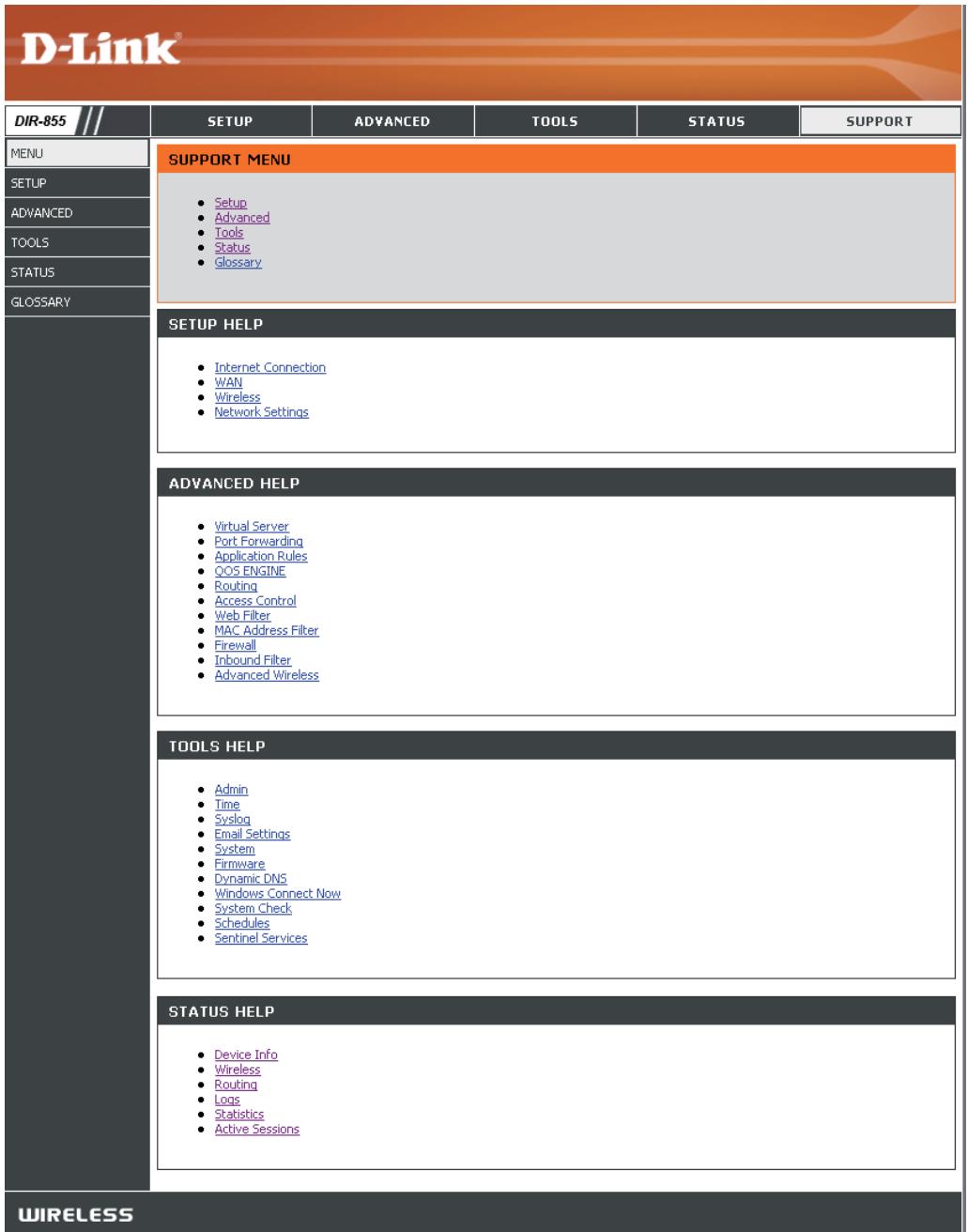

Assistance
Sécurité du réseau sans fil
Cette section presente les différents niveaux de sécurité que vous pouvez utiliser pour protégger vos données des intrus. Le
Le DIR-855 offre les types de sécurité suivants :
WPA2-PSK (clé pré-partagée)
WPA-PSK (clé pré-partagée)
Définition du WPA
Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).
Voici les 2 principales améliorations par rapport au WEP :
- Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et en ajoutant une fonction de contrôle d'intégrité, ce qui garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.
Le WPA-PSK/WPA2-PSK utilise un mot de passer ou une clé pour authenticateur vos re connexion sans fil. La clé est un mot de passage alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur toute routeur ou tout point d'accès sans fil.
Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.
Assistant de configuration de sécurité du réseau sans fil
Pour exécuter l'assistant de sécurité, cliquez sur Setup (Configuration) en haut de l'écran, puis cliquez sur Launch Wireless Security Setup Wizard (Lancer l'assistant de configuration de sécurité sans fil).
Cochez la case Manually set 5GHz band Network Name (Définir manuellement le nom du réseau dans la bande 5 GHz) pour définir manuellement le nom souhaité pour votre réseau sans fil dans la bande 5 GHz.
Saisissez le nom souhaité (SSID) pour votre réseau sans fil.
Automatically (Automatique) : Sélectionnez cette option pour générer automatiquement la clé du réseau du routeur, puis cliquez sur Next (Suvant).
Manually (Manuellement): Sélectionnez cette option pour entrer manuellement la clé du réseau, puis cliquez sur Next (Suivant).
STEP 1: WELCOME TO THE D-LINK WIRELESS SECURITY SETUP WIZARD

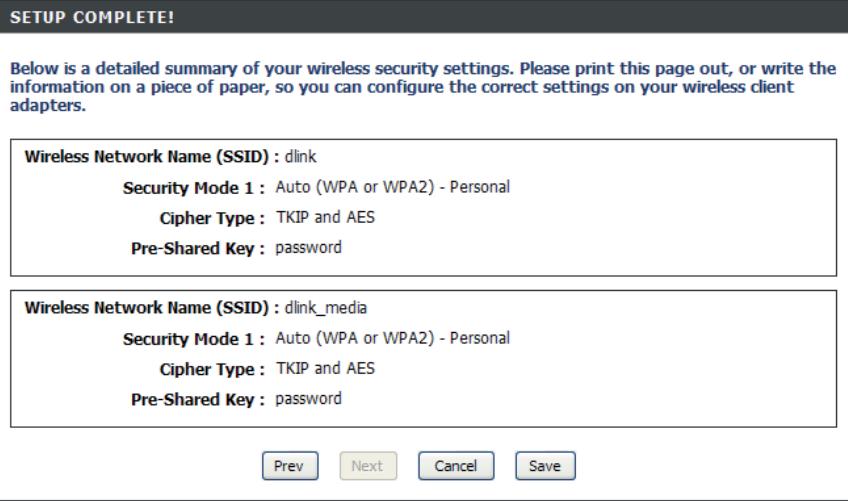

Si vous sélectionnez Automatically (Automatiquement), une fenêtre récapitule vos paramètres. Notez la clé de sécurité et entreprises la sur vos clients sans fil. Cliquez sur Save (Enregistrer) pour enregistrer les paramètres.
Si vous sélectionnez Manually (Manuellement), l'écran suivant apparait.
Assistant d'ajout d'un périphérique sans fil avec WPS

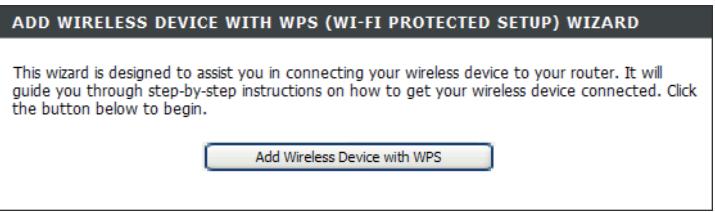

À l'écran Basic > Wizard (Base > Assistant), cliquez sur Add Wireless Device with WPS (Ajouter un périphérique sans fil avec WPS).
Sélectionnez Auto pour ajouter un client sans fil à l'aide de la fonction WPS (Wi-Fi Protected Setup). ÀpRES avoir sélectionné Auto et cliqué sur Connect (Connexion), vous disposez de 120 secondes au maximum pour appliquer les paramètres sur le ou les clients sans fil et étabir une connexion avec succès.
Si vous sélectionnez Manual (Manuel), un écran récapitulant les paramètres apparaît. Notez la clé de sécurité et entrez-la sur vos clients sans fil.

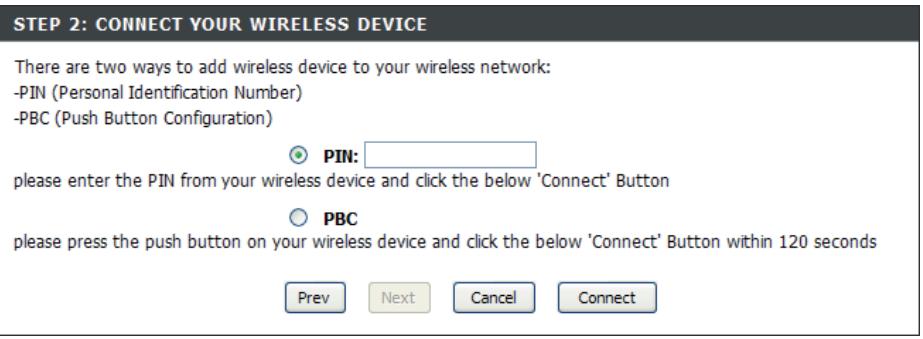

PIN : Sélectionnez cette option pour utiliser la méthode du PIN. Pour ce faire, vous doivent connaître le PIN à 8 caractères du client sans fil, puis cliquer sur Connect (Connexion).
PBC : Sélectionnez cette option pour utiliser la méthode du bouton-poussoir, ou PBC (Push Button), afin d'ajouter un client sans fil. Cliquez sur Connect (Connector).
Configuration de WPA personnel (PSK)
Il est recommandé d'activer le chiffrement sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.
- Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du routeur (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à
gauche.
- En regard de Security Mode (Mode de sécurité), Sélectionnez WPA-Personnal (WPA personnel).
- En regard de WPA Mode (Mode WPA), Sélectionnez Auto, WPA2 Only (WPA2 uniquement) ou WPA Only (WPA uniquement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.
- En regard de Cypher Type (Type de chiffrement), sélectionnez TKIP and AES (TKIP et AES), TKIP ou AES.
- En regard de Group Key Update Interval (Intervalle de mise à jour de la clé de groupe), entrez la durée avant que la clé de groupe utilisé pour les données de diffusion générale et de m
- En regard de Pre-Shared Key (Clé pré-partagée), saisissez une clé (phrase de passer). Entrez la clé sous forme de phrase de passer au format ASCII aux deux extrémités de la connexion sans fil. Elle doit comprendre entre 8 et 63 caractères.
- Cliquez sur Save Settings (Enregistrer les parametes) pour enregistrer les parametes. Si vous configrez le routeur à l'aide d'un adaptateur sans fil, la connectivité est perdue jusqu'à ce que vous activiez WPA2-PSK sur votre adaptateur et que vous saississiez la même phrase de passer que celle du routeur.
To protect your privacy you can configure wireless security features. This device supports two wireless security modes including: WPA-Personal, and WPA-Enterprise. WPA provides a higher level of security. WPA-Personal does not require an authentication server. The WPA-Enterprise option requires an external RADIUS server.
Security Mode: WPA-Personal
WPA requires stations to use high grade encryption and authentication. For legacy compatibility, use WPA or WPA2 mode. This mode uses WPA for legacy clients while maintaining higher security with stations that are WPA2 capable. The strongest cipher that the client supports will be used. For best security, use WPA2 Only mode. In this mode, legacy stations are not allowed access with WPA security. The AES cipher will be used across the wireless network to ensure best security.
WPA Mode :
Auto (WPA or WPA2)
Cipher Type
TKIP and AES
Group Key Update Interval:
3600 (seconds)
Pre-Shared Key:
WIRELESS SECURITY MODE
WPA
PRE-SHARED KEY
Configuration de WPA entreprise (RADIUS)
Il est recommandé d'activer le chiffrement sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.
- Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du routeur (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche.
- En regard de Security Mode (Mode de sécurité), Sélectionnez WPA-Enterprise (WPA entreprise).
- En regard de WPA Mode (Mode WPA), Sélectionnez Auto, WPA2 Only (WPA2 uniquement) ou WPA Only (WPA uniquement). Utilisez Auto si vous avez des clients sans fil qui utilisent à la fois le WPA et le WPA2.
- En regard de Cypher Type (Type de chiffrement), Sélectionnez TKIP and AES (TKIP et AES), TKIP ou AES.
- En regard de Group Key Update Interval (Intervalle de mise à jour de la clé de groupe), entrez la durée avant que la clé de
WIRELESS SECURITY MODE
groupe utilisée pour les données de diffusion générale et de multidiffusion ne soit changée (3600 par défaut).
6. En regard de Authentication Timeout (Expiration du début d'authentication), entrez la durée qui doit s'écouler avant que le client ne doit se réauthentifier (60 minutes par défaut).
7. En regard de RADIUS Server IP Address (Adresse IP du serveur RADIUS), saississez l'adresse IP de votre serveur RADIUS.
- En regard de RADIUS Server Port (Port du serveur RADIUS), saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut.
- En regard de RADIUS Server Share Secret (Secret partagé du serveur RADIUS), saisissez la clé de sécurité.
- Si la case MAC Address Authentication (Authentication par adresse MAC) est cochée, vous devez vous connecter à partir du même ordinateur pour vous connecter au réseau sans fil.
- Cliquez sur Advanced (Avancé) pour saisir les paramètres d'un serveur RADIUS secondaire.
- Cliquez sur Apply Settings (Appliquer les paramètres) pour enregistrer les paramètres.
EAP (802.1X)
Connexion à un réseau sans fil À l'aide de l'utilitaire Windows Vista®
Les utilisateurs de Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

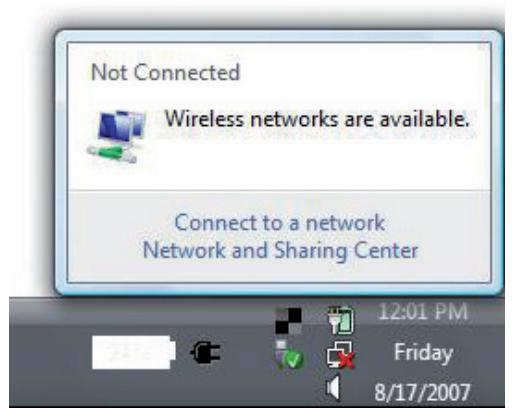

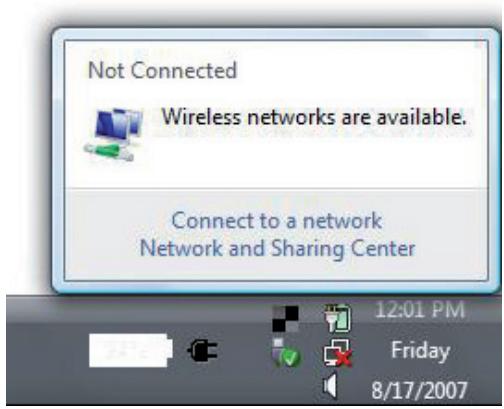

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.
ou
Cliquez avec le bouton croit de la souris sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, à côté de l'heure). Sélectionnez Connexion à un réseau.
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connexion.
Si vous obtenez un bon signal, mais que vous ne pouze pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Configuration de la sécurité sans fil
Il est recommendé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passée utilisée.
- Ouvrez l'utilitaire sans fil de Windows Vista® enclinquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connexion à un réseau.

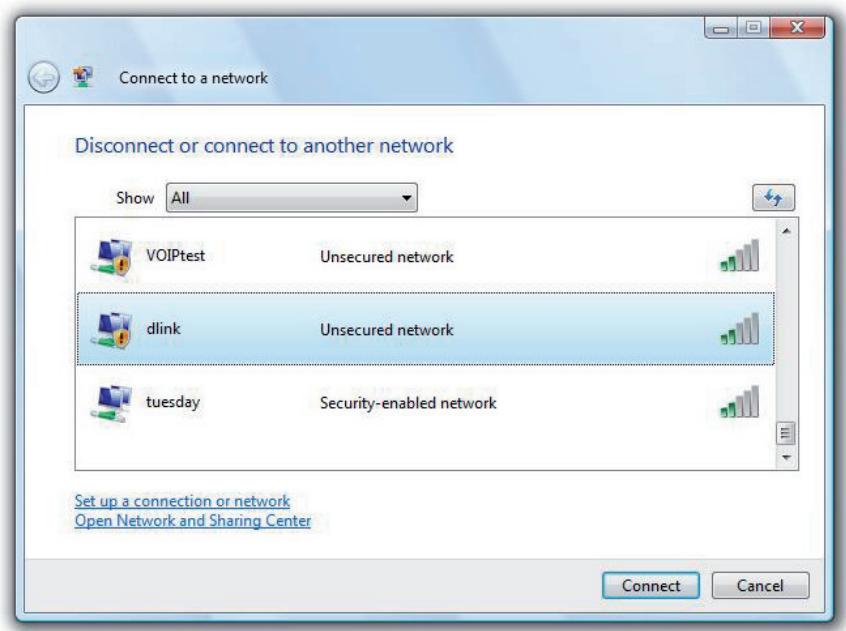

- Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).

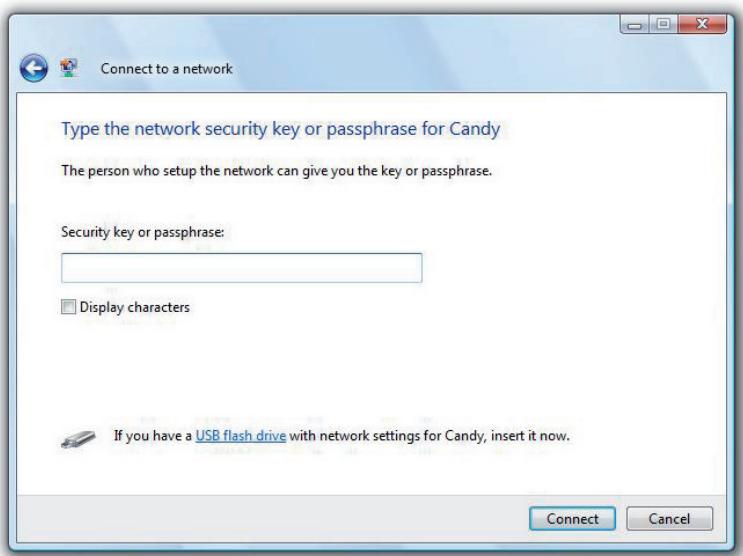

- Entre la même clé de sécurité ou phrase de passer que celle du routeur, puis cliquez sur Connexion.
La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue,veuilles vérifier que les paramètres de sécurité sont corrects. La clé ou la phrase de passedeoit estre strictement identiqueà celle du routeur sans fil.
Connexion à l'aide du WCN 2.0 sous Windows Vista®

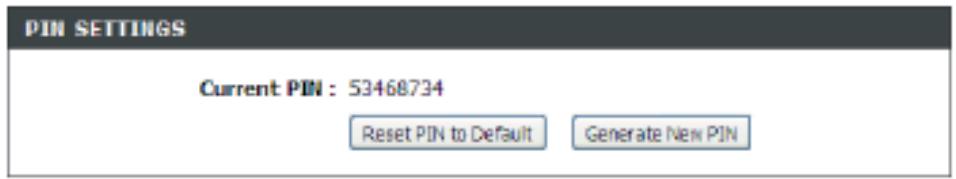

Le routeur prend en charge la protection Wi-Fi, dénommée WCN 2.0 sous Windows Vista®. Les instructions de configuration suivantes diffèrent selon que vous utilisez Windows Vista® ou un logiciel tiers pour configurer le routeur.
Lorsque vous configuez le routeur pour la première fois, la protection Wi-Fi est désactivée et non configurée. Or, pour profiter des avantages de la protection Wi-Fi, le routeur doit être activé et configuré. Trois méthodes de base permettent d'y parvenir : utilisez l'assistance pour WCN 2.0 intégrée de Windows Vista, le logiciel fourni par un tiers, ou bien configrez manuellement.
Si vous exécutez Windows Vista®, connectez-vous au routeur et cochez la case Enable (Activer) dans la section Basic > Wireless (Paramètres de base > Sans fil). Utilisez le PIN actuel affché dans la section Advanced > Wi-Fi Protected Setup (Avancé > WPS), ou bien cliquez sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Reset PIN to Default (Réinitialiser le PIN par défaut).
Veuillez your reporter en page
Si vous utilisez un logiciel tiers pour configurer la protection Wi-Fi, suivez les instructions rigoureusement. Ensuite, passez à la section suivante pour configurer le routeur que vous venez de paramétrer.
Connexion à un réseau sans fil À l'aide de l'utilitaire Windows® XP
Les utilisateurs de Windows® XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire
de Windows® XP, comme indiqué ci-dessous.

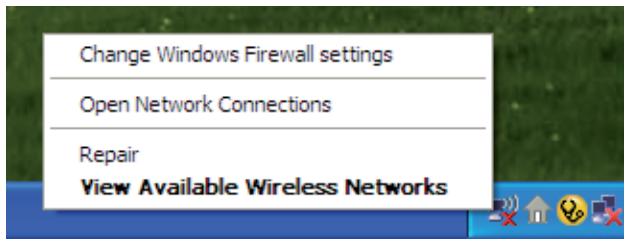

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.
ou
Cliquez avec le bouton croit de la souris sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connexion.
Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Configuration de WPA-PSK
Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé WPA utilisée.
- Ouvrez l'utilitaire sans fil de Windows® XP enclistuant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (dans le coin inférieur droit de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
- Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).
- La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la phrase de passer WPA-PSK, puis cliquez sur Connexion.
La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue, veuilles vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passage WPA-PSK doit être strictement identique à celui du routeur sans fil.
Résolution des problèmes
Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DIR-855. Lisez les descriptions suivantes si vous rencontres des problèmes. (Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.)
1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?
Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du péripérisque lui-même. Notre ordinateur doit se couver sur le même sous-résseau IP pour se connecter à l'utilitaire Web.
-
Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :
-
Internet Explorer 6.0 ou une version supérieure
- Netscape 8 ou une version supérieure
- Mozilla 1.7.12 (5.0) ou une version supérieure
- Opera 8,5 ou une version supérieure
- Safari 3,0 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)
- Camino 0.8.4 ou une version supérieure
-
Firefox 1.5 ou une version supérieure
-
Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le péripérisque. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du péripérisque, si possible. Si l'ordinateur est étéint, le voyant l'est peut-être également.
-
Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
-
Configurez vos paramètres Internet :
-
Allez dans démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icone Options Internet. Sous l'onglet Sécurité, cliquez sur le bouton Rétablir toutes les zones au niveau par défaut.
- Cliquez sur l'onglet Connexions, puis définissee l'options de numérotation sur Ne jamais établit de connexion. Cliquez sur le bouton Paramètres réseau. Veillez à ce que rien ne soit coché. Cliquez sur OK.
- Dans l'onglet Avances, cliquez sur le bouton Retablir les parametes avances. Cliquez trois fois sur OK.
-
Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.
-
Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.
- Si vous ne parvenez toujours pas à acceder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.
2. Que doit je faire si j'oublie mon mot de passer ?
Si vous oubliez votre mot de passer, vous doivent réinitialiser leur routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.
Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 10 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d'utilisateur est administré; laissez la case de mot de passée vide.
3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des couriers électroniques lorsque je me connecte via mon routeur ?
Si vous avez des difficultés à envoyer ou receivevoir des couriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).
Remarque : les utilisateurs d'AOL DSL+ doivent utiliser une MTU de 1400.
Pour couver la taille de MTU appropriée, vous doivent réaliser un ping spécial de la cible à laquelle vous tentez d'acceder. Il peut s'agit d'un autre ordinateur ou d'une URL.
- Cliquez sur Demarrer, puis sur Exécuter.
- Utilisateurs de Windows® 95, 98 et Me, saisissez commande (utilisateurs de Windows® NT, 2000, et XP, saisissez cmd), puis appuyez sur Entrée (ou cliquez sur OK).
- Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :
ping [url] [-f] [-I] [valeur MTU]
Example : ping yahoo.com -f -l 1472
Vous doivent commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une ↔ response, augmentez de 2 jusqu'à ce que vous obtienez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).
Après avoir trové votre MTU, vous pouze maintainant configurerer votre routeur à l'aide de la taille de MTU appropriée.
Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :
- Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
- Saisissez your nom d'utilisateur (admin) et your mot de passage (vierge par défaut). Cliquez sur OK pour acceder à la page de configuration Web du périphérique.
- Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).
- Pour modifier la MTU, saisisse le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
- Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continue à la modifier par étapes de dix.
Bases de la technologie sans fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'acceder en toute sécurité aux données que vous voulez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.
Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et recoit des données par signaux radio只不过 que par des cables. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocôles que les cartes d'adaptateurs Ethernet.
Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local cable. Un routeur sans fil est un pérophérique qui sert à creator ce lien.
Définition de « sans fil »
La technologie sans fil, ou Wifi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wifi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.
Pourquoi la technologie sans fil D-Link ?
D-Link est non seulement le leader mondial, mais aussi le concepteur, développement et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'acceder au réseau. Vous doivent vous couvert dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil et le réseau personnel sans fil.
Réseau local sans fil
Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennée qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustré) permet de transférer le signal jusqu'à 9 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.
Réseau personnel sans fil
Le Bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les péripériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.
La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en退还, elles utilisent moins de puissance. Cette technologie est donc ideale pour les périhériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Qui utilise la technologie sans fil ?
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.
À domicile
- Offre un accès haut débit à toutes les personnes du domicile
- Surf sur le Web, contrôle des couriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation
Petite entreprise et entreprises à domicile
- Maîtrisez tout à domicile, comme vous le feriez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
- Inutile de dédier de l'espace au bureau
Où la technologie sans fil est-elle utilisée ?
La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Lesgens approucem leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »
En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez acceder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.
Conseils
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.
Centralisez votre routeur ou point d'accès
Veilz a placer le routeur/point d'acces dans un lieu centralise de votre reseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possede deux etages, un repétiteur sera peut-etre nécessaire pour doper le signal et etendre la portee.
Élimination des interférences.
Placez les apparèils menagers (par ex. téléphones sans fil, jours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparèils dans la mesure où ils fonctionnent sur la même fréquence.
Sécurité.
Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.
Modes sans fil
D'une manière générale, il existe deux modes de mise en réseau :
- Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
- Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil DIR-855 ou plus).
Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périhériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.
Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.
Bases de la mise en réseau
Vérification de l'adresse IP
Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, veuillez procédér comme suit.
Cliquez surDemarrer > Executer. Dans la zone d'exection, saisissez cmd, puis cliquez sur OK. (sous Windows Vista®
saisissez cmd dans la zone d'exécution).
À l'invite, saisissez ipconfig , puis appuyez sur Entrée.
L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.
Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains programmes
logiciels pare-feuxBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.
Attribution statique d'une adresse IP
Si vous n'utilisiez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez proceder comme suit :
Étape 1
Windows Vista® - Cliquez sur Demarrer > Panneau de configuration > Reseau et Interne > Centre rseau et partage > Gérer les connexions rseau
Windows® XP - Cliquez sur Demarrer > Panneau de configuration > Connexions reseau.
Windows® 2000 - Sur le Bureau, cliquez avec le bouton croit de la souris sur Voisinage reseau > Propriétés.
Étape 2
Cliquez avec le bouton droit de la souris sur Connexion au réseau local qui representationnez toute adaptateur réseau, puis selectionné Propriétés.
Étape 3
Mettez en surbrillance Internet Protocol (TCP/IP) {Protocole Internet (TCP/IP)} puis cliquez sur Properties (Propriétés).
Étape 4
Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que vous réseau ou l'adresse IP du réseau local de votre routeur.
Exemple : Si l'adresse IP du routeur est 192.168.0.1, faites de 192.168.0.X votre adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre choses n'est pas utilisé sur le réseau. Définissez la même passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1).
Définissez le même DNS principal que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le DNS secondaire est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.
Étape 5
Cliquez deux fois sur OK pour enregistrrer vos paramètres.
Caractéristiques techniques
Normes
- IEEE 802.11n (version préliminaire 2.0)
IEEE 802.11a
IEEE 802.11g
- IEEE 802.11b
- IEEE 802.3
- IEEE 802.3u
- IEEE 802.3ab
Sécurité
- WPA™-Personal / Enterprise
- WPA2™-Personal / Enterprise
- WEP 64/128 bits
Débit des signaux sans fil1
IEEE 802.11n version préliminaire 2.0 (HT20/40)
144,4 Mbits/s (300)
130 Mbits/s (270)
104 Mbits/s (216)
-
78 Mbits/s (162)
-
66 Mbits/s (135)
-
58,5 Mbits/s (121,5)
-
52 Mbits/s (108)
39 Mbits/s (81)
26 Mbits/s (54)
19,5 Mbits/s (40,5)
12 Mbits/s (27)
IEEE 802.11a
48 Mbits/s
36 Mbits/s
24 Mbits/s
18 Mbits/s
12 Mbits/s
11 Mbits/s
- 9 Mbits/s
- 6 Mbits/s
IEEE 802.11g
36 Mbits/s
24 Mbits/s
18 Mbits/s
12 Mbits/s
11 Mbits/s
9 Mbits/s
- 6 Mbits/s
- 5,5 Mbits/s
- 2 Mbits/s
- 1 Mbit/s
Plage de fréquences²
Amérique du Nord
- 2,412 GHz à 2,462GHz (802.11g/n)
- 5,15 GHz à 5,825 GHz (802.11a/n)³
Europe
- 2,412 GHz à 2,472GHz (802.11g/n)
- 2,412 GHz à 5,725GHz (802,11a/n)
Antenne externe
- Trois (3) antennes dipôle amovibles à gain de 2-dBi avec connecteurs SMA inverses
Température de fonctionnement
Humidité
95 % maximum (sans condensation)
Sécurité et dimensions
FCC
IC
CE
C-Tick
Dimensions
· I = 19,30~cm
- L = 11,68 cm
- H = 3,05cm
