DI-524 - Routeur sans fil D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil
Marque	D-Link
Modèle	DI-524
Norme sans fil	802.11g (2,4 GHz)
Débit sans fil maximal	54 Mbit/s
Ports LAN	4 ports Ethernet 10/100 auto-MDI/MDIX
Port WAN	1 port Ethernet 10/100
Alimentation	Adaptateur secteur 5 V CC
Consommation électrique	Environ 10 W (estimation)
Dimensions (L × P × H)	Environ 20 × 14 × 3 cm (estimation)
Poids	Environ 300 g (estimation)
Fonctions principales	Partage de connexion Internet, serveur DHCP, pare-feu NAT, cryptage sans fil WEP 64/128 bits
Sécurité sans fil	WEP 64/128 bits
Configuration	Interface web (http://192.168.0.1), assistant d'installation
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et doux
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le support technique D-Link
Température de fonctionnement	0 à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation (estimation)

FOIRE AUX QUESTIONS - DI-524 D-LINK

Comment configurer le routeur DI-524 pour la première fois ?

Connectez le routeur à votre modem et à un ordinateur via un câble Ethernet. Ouvrez un navigateur web et tapez http://192.168.0.1. Laissez le champ mot de passe vide et cliquez sur OK. Utilisez l'assistant d'installation pour configurer votre connexion Internet.

Quel est le nom d'utilisateur et mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe est vide (laissez le champ vide). Vous serez invité à définir un nouveau mot de passe lors de la première configuration.

Comment réinitialiser le routeur aux paramètres d'usine ?

Localisez le bouton de réinitialisation à l'arrière du routeur. Maintenez-le enfoncé pendant environ 10 secondes avec un objet pointu (comme un trombone) jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Comment sécuriser mon réseau sans fil avec le DI-524 ?

Connectez-vous à l'interface web (192.168.0.1), allez dans les paramètres sans fil. Activez le cryptage WEP et choisissez une clé de 64 ou 128 bits. Vous pouvez également modifier le SSID par défaut pour plus de sécurité.

Pourquoi ne puis-je pas accéder à l'interface de configuration ?

Vérifiez que votre ordinateur est connecté à l'un des ports LAN du routeur (pas au port WAN). Assurez-vous que l'adresse IP de votre ordinateur est en mode automatique (DHCP). Essayez de vider le cache du navigateur ou d'utiliser un autre navigateur.

Comment cloner l'adresse MAC de mon ordinateur ?

Dans l'assistant d'installation, lorsque vous êtes sur la page de type de connexion, sélectionnez Dynamic IP Address puis cliquez sur le bouton Clone MAC Address. Cela copie l'adresse MAC de l'ordinateur que vous utilisez pour configurer le routeur.

Que faire si le voyant WAN ne s'allume pas ?

Vérifiez que le câble Ethernet entre le modem et le port WAN du routeur est bien branché. Assurez-vous que le modem est allumé. Essayez un autre câble Ethernet. Si le problème persiste, redémarrez le modem et le routeur.

Puis-je connecter des périphériques filaires supplémentaires ?

Oui, vous pouvez connecter jusqu'à 4 ordinateurs via les ports LAN à l'arrière du routeur. Utilisez des câbles Ethernet standard (droit ou croisé, les ports sont auto-MDI/MDIX).

Comment mettre à jour le firmware du DI-524 ?

Rendez-vous sur le site D-Link (support.dlink.fr) pour télécharger la dernière version du firmware. Connectez-vous à l'interface du routeur, allez dans l'onglet Tools puis Firmware et suivez les instructions pour télécharger le fichier.

Le routeur est-il compatible avec les adaptateurs sans fil 802.11b ?

Oui, le DI-524 est rétrocompatible avec les appareils 802.11b (11 Mbit/s). Cependant, les performances seront limitées à la norme la plus lente lorsqu'un périphérique 802.11b est connecté.

MODE D'EMPLOI DI-524 D-LINK

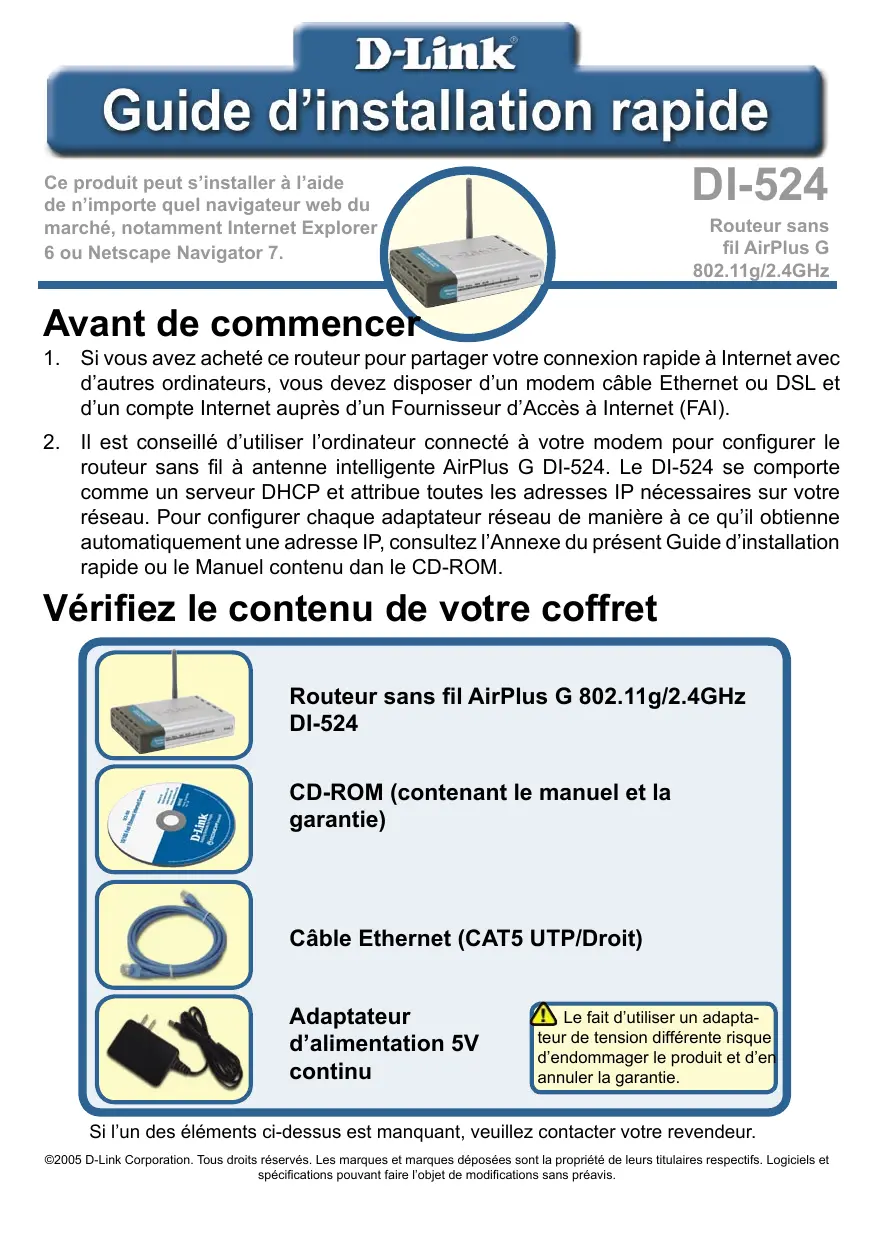

Guide d'installation rapide

Ce produit peut s'installer à l'aide de n'importe quel navigateur web du marché, notamment Internet Explorer 6 ou Netscape Navigator 7.

DI-524

Routeursans

fil AirPlus G

802.11g/2.4GHz

Avant de commencer

1. Si vous avez acheté ce routeur pour partager votre connexion rapide à Internet avec d'autres ordinateurs, vous ne devez disposer d'un modem câble Ethernet ou DSL et d'un compte Internet auprès d'un Fournisseur d'Accès à Internet (FAI).
2. Il est conseillé d'utiliser l'ordinateur connecté à votre modem pour configurer le routeur sans fil à antennes intelligentes AirPlus G DI-524. Le DI-524 se comporte comme un serveur DHCP et attribue toutes les adresses IP nécessaires sur votre réseau. Pour configurer chaque adaptateur réseau de manière à ce qu'il obtienne automatiquement une adresse IP, consultez l'Annexe du présent Guide d'installation rapide ou le Manuel contenu dans le CD-ROM.

Vérifiez le contenu de votre coffret

Routeur sans fil AirPlus G 802.11g/2.4GHz DI-524

CD-ROM (contenant le manuel et la garantie)

Cable Ethernet (CAT5 UTP/Droit)

Adaptateur d'alimentation 5V continu

Le fait d'utiliser un adaptateur de tension différente risque d'endommager le produit et d'en annuler la garantie.

Si l'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.

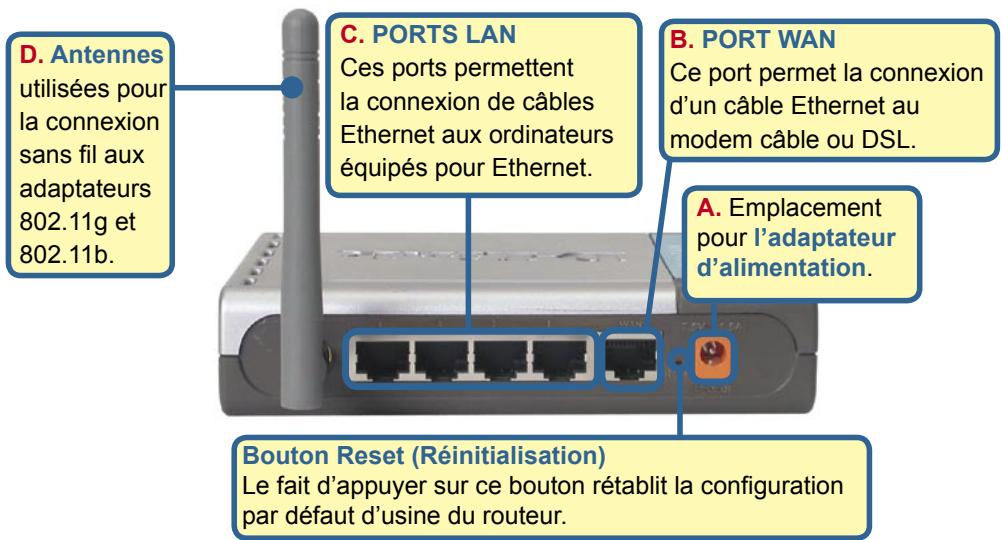

Connexion du routeur sans fil di-524 à votre réseau

A. Commencez par connecter l'adaptateur d'alimentation dans son emplacement à l'arrière du DI-524, puis branchez l'autre extrémité de l'adaptateur d'alimentation dans une prise murale ou une nourrice. Le voyant d'alimentation s'allume pour indiquer le bon fonctionnement. B. 1. Mettez votre modem cable ou DSL hors tension. Certains dispositifs pouvant ne pas être dotés d'un commutateur de marche/arrêt, vous devez dans ce cas débrancher la prise. A présent, votre DI-524 doit être sous tension, tandis que votre modem cable/DSL est hors tension. 2. Modem cable / DSL (Hors Tension) - DI-524 (Sous Tension)

Branchez un câble Ethernet dans la prise Ethernet du modem cable / DSL. Une fois le câble Ethernet correctement branché, mettez votre modem cable / DSL sous tension en l'allumant ou en le branchant sur une prise de courant. 3. Modem cable / DSL (Sous Tension) - DI-524 (Sous Tension)

Introduisez l'autre extrémité du cable Ethernet dans le PORT WAN situé à l'arrière du DI-524. Le voyant lumineux du réseau WAN s'allume pour indiquer que le branchement est correct. Si tel n'est pas le cas, returnez à l'étape B1 et répétez l'opération.

C. Introduisez un cable Ethernet dans le port LAN 1 situé à l'arrière du DI-524 et dans un port Ethernet disponible de la carte réseau de l'ordinateur que vous prévoyez d'utiliser pour configurer le DI-524. Le voyant lumineux du port LAN 1 s'allume pour indiquer que le branchement est correct. (Remarque : les ports LAN du DI-524 sont Auto-MDI/MDIX. Autrement dit, vous pouvez brancher indifféremment un cable Ethernet droit ou croisé dans ces ports LAN). D. Les ordinateurs équipés d'adaptateurs sans fil 802.11g peuvent se connecter au DI-524. L'adaptateur Cardbus sans fil à antenne intelligente AirPlus G DWL-630 et l'adaptateur PCI sans fil AirPlus G DWL-510 peuvent se connecter immédiatement au routeur à l'aide de leurs paramètres sans fil par défaut.

Connexion d'ordinateurs supplémentaires au di-524

À l'aide de câbles Ethernet (CAT5 UTP) supplémentaires, vous pouvez connecter vos ordinateurs équipés pour Ethernet aux ports LAN Ethernet encore disponibles situés au dos de votre DI-524.

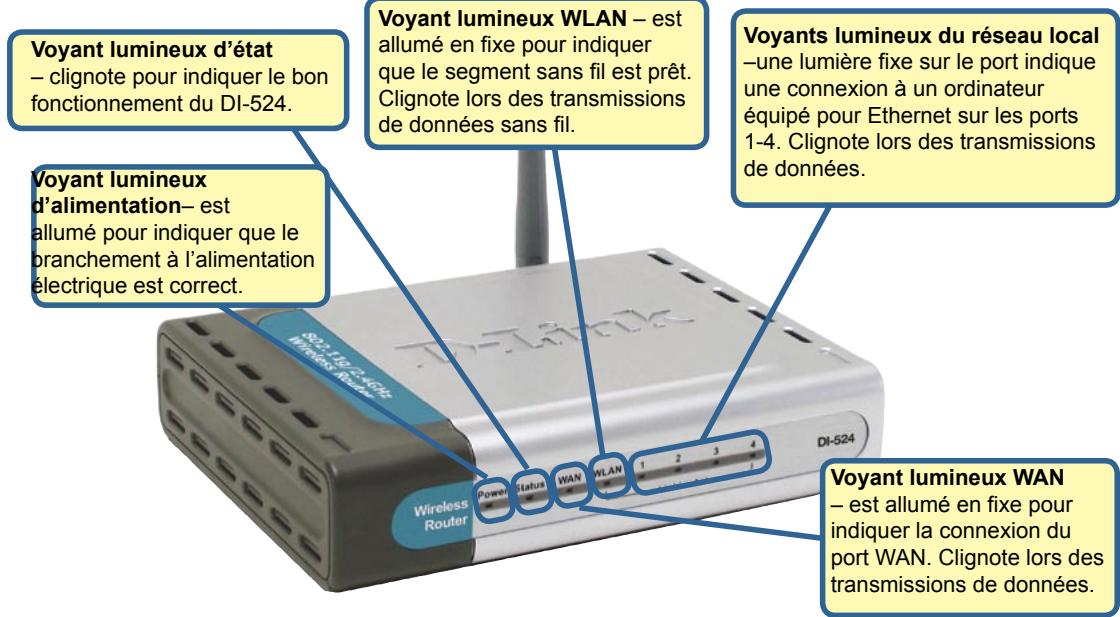

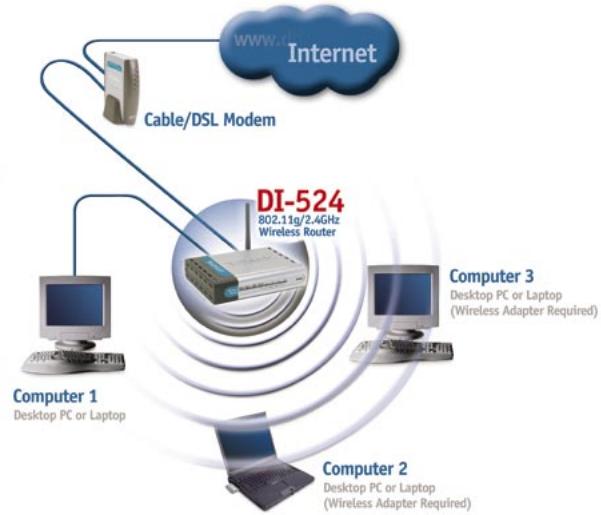

Une fois que vous avez suivi toute la procédure indiquée dans ce Guide d'Installation Rapide, votre réseau connecté doit avoir l'aspect suivant :

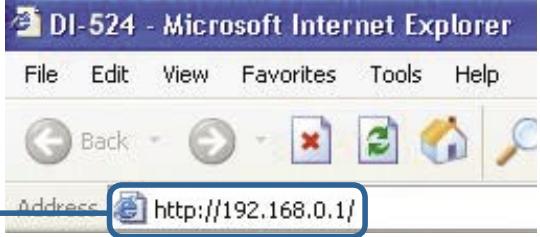

Ouvrez votre navigateur web et tapez « http://192.168.0.1 » dans la zone de saisie de l'URL. Ensuite, appuyez sur la touche Entrée ou Retour.

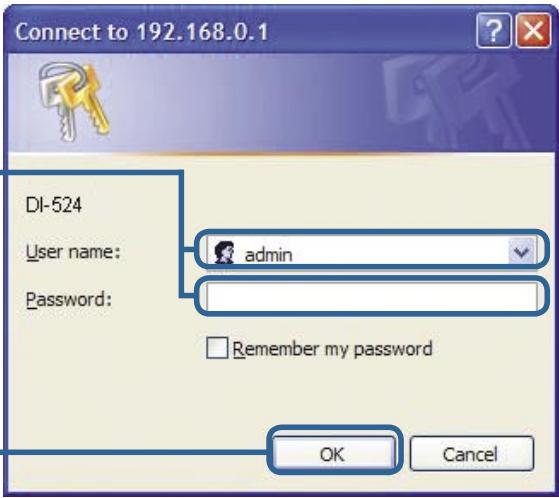

L'écran contextuel de connexion s'affiche.

Tapez le nom d'utilisateur « admin » et ne saisissez pas de mot de passe.

Cliquez sur OK

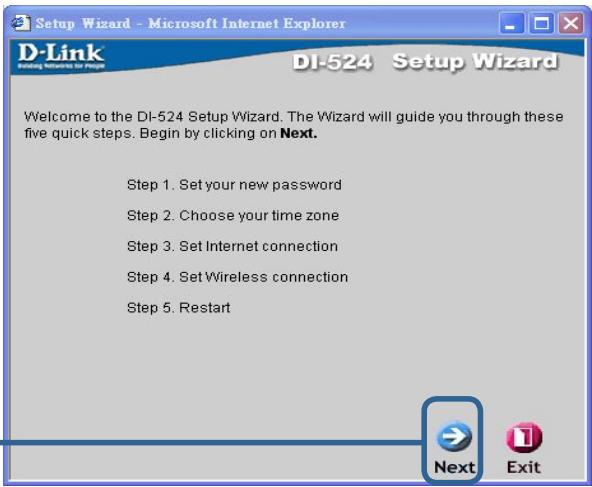

Une fois que vous êtes connecté, l'écran d'origine s'affiche.

Les écrans suivants s'affichent :

Cliquez sur next (suivant)

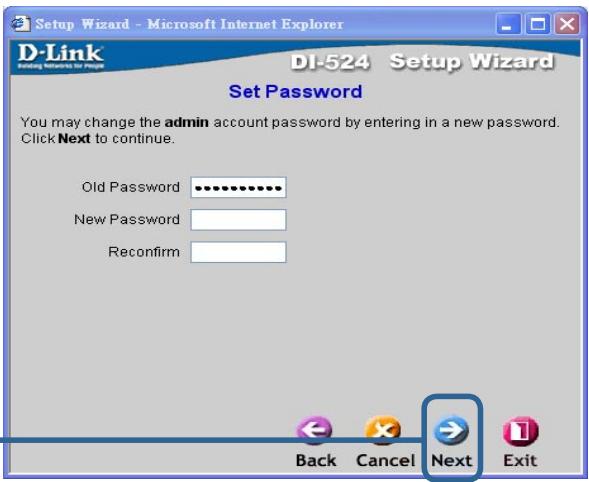

Définissez votre nouveau mot de passe. Vous avez la possibilité de définir votre mot de passe.

Cliquez sur next (suivant)

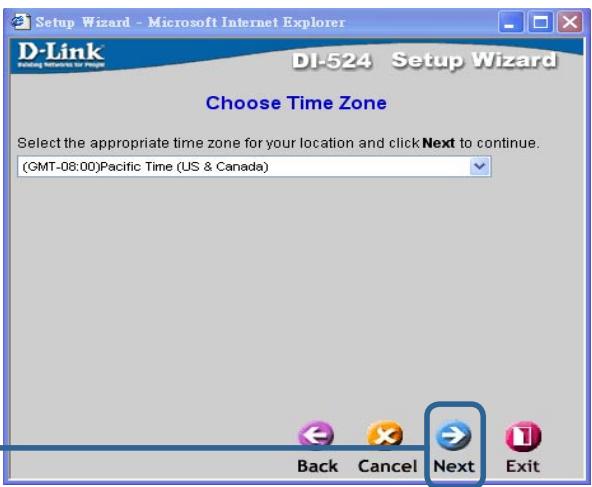

Choisissez votre fuseau horaire dans la liste déroulante.

L'assistant d'installation (suite)

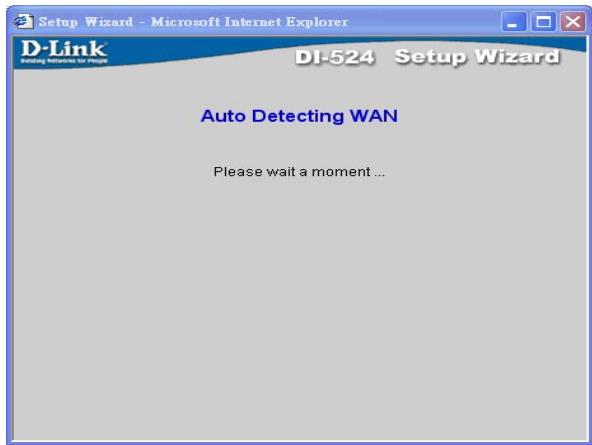

À ce stade, l'assistant d'installation essaie de détecter automatiquement le type de votre connexion à Internet. Si vous avez une connexion dynamique ou PPPoE, il vous affiche la page correspondante.

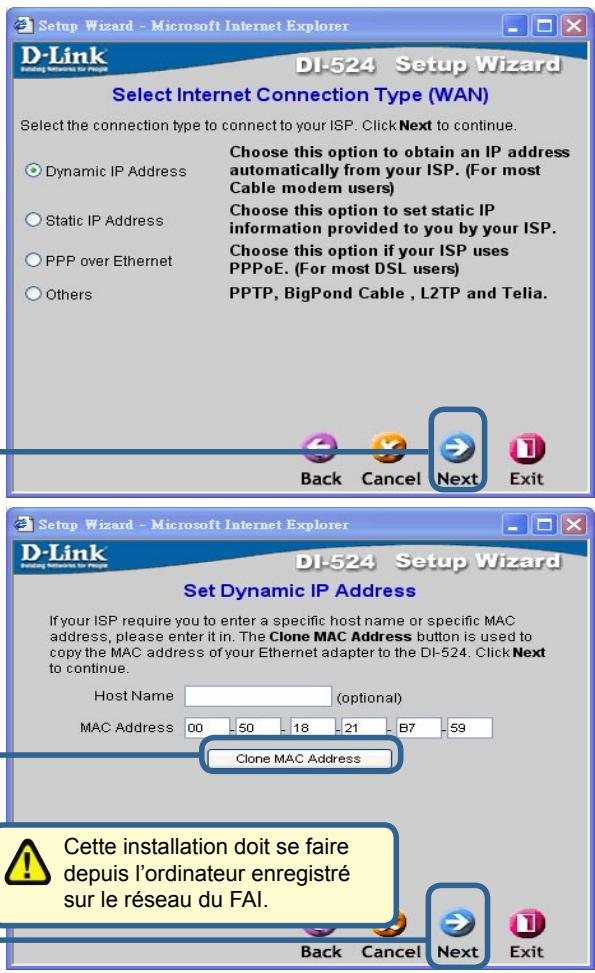

Sélectionnez votre connexion à Internet. Le système vous invite à sélectionner le type de connexion à Internet de votre routeur.

Si vous avez des doutes quant au paramètre à sélectionner, veuillez contacter votre Fournisseur d'Accès à Internet (FAI).

Cliquez sur next (suivant)

Si vous avez sélectionné Dynamic IP Address (Adresse IP dynamique), cet écran s'affiche : (utilisé principalement pour l'Internet sur le câble).

Cliquez sur le bouton « Clone MAC Address » (Cloner l'adresse MAC) pour copier automatiquement l'adresse MAC de l'adaptateur réseau sur votre ordinateur. Vous pouvez également saisir cette adresse MAC manuellement.

Cliquez sur Next (Suivant)

Veuillez passer à l'étape intitulée Installation sans fil.

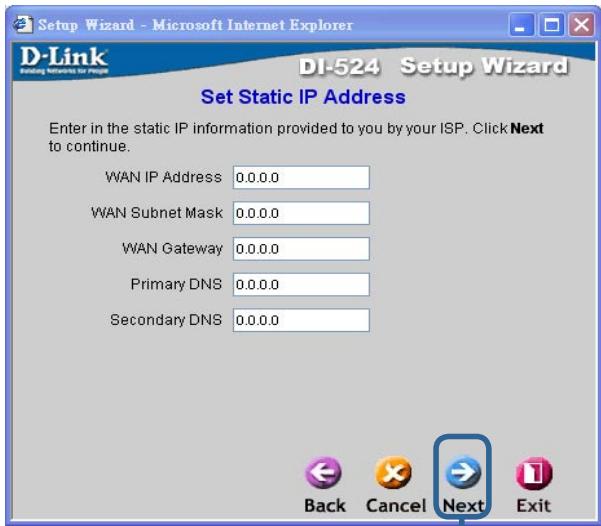

Si vous FAI exige une adresse IP statique, et si cette option est sélectionnée, l'écran suivant s'affiche :

Saisissez les informations d'adresse IP qui vous ont été communiquées par toute FAI. Vous nevez replir tous les champs demandés.

Cliquez sur next (suivant)

Veuillez passer à l'étape intitulée Installation sans fil.

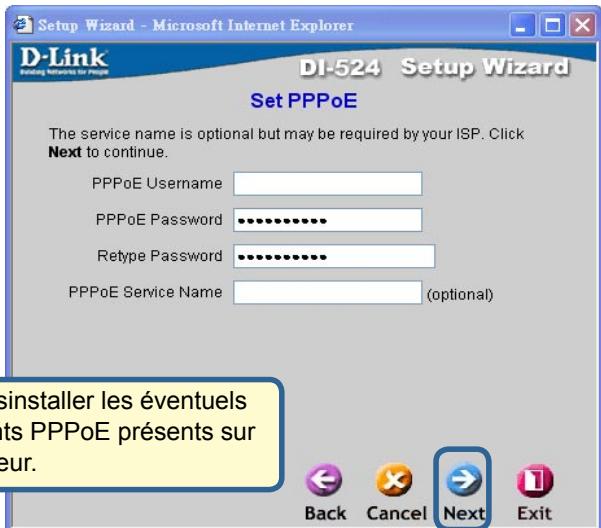

Si vous FAI utilise le protocole PPPoE (Point-to-Point Protocol over Ethernet), et si cette option est sélectionnée, l'écran suivant s'affiche : (utilisé principalement pour l'Internet sur DSL).

Saisissez le nom d'utilisateur et le mot de passe que vous a communiqués votre FAI.

Cliquez sur next (suivant)

Veuillez passer à l'étape intitulée Installation sans fil.

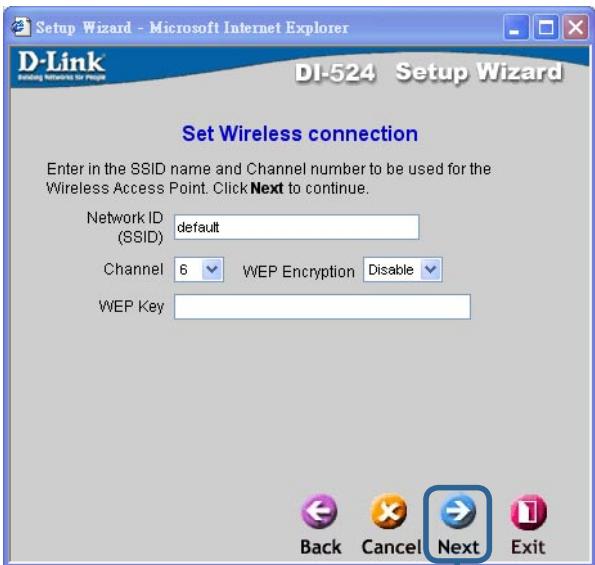

Installation sans fil

Les paramètres sans fil par défaut de votre réseau sans fil 802.11g sont les suivants :

SSID = default (valeur par défaut)

Vous pouvez les modifier en fonction du réseau sans fil en place.

Si vous voulez utiliser le cryptage pour votre réseau 802.11g, le DI-524 permet deux niveaux de cryptage sans fil : 64 bits et 128 bits. Le cryptage est activé par défaut. Vous pouvez modifier les paramètres de cryptage pour obtenir une communication sans fil plus sécurisée.

Cliquez sur Next (Suivant)

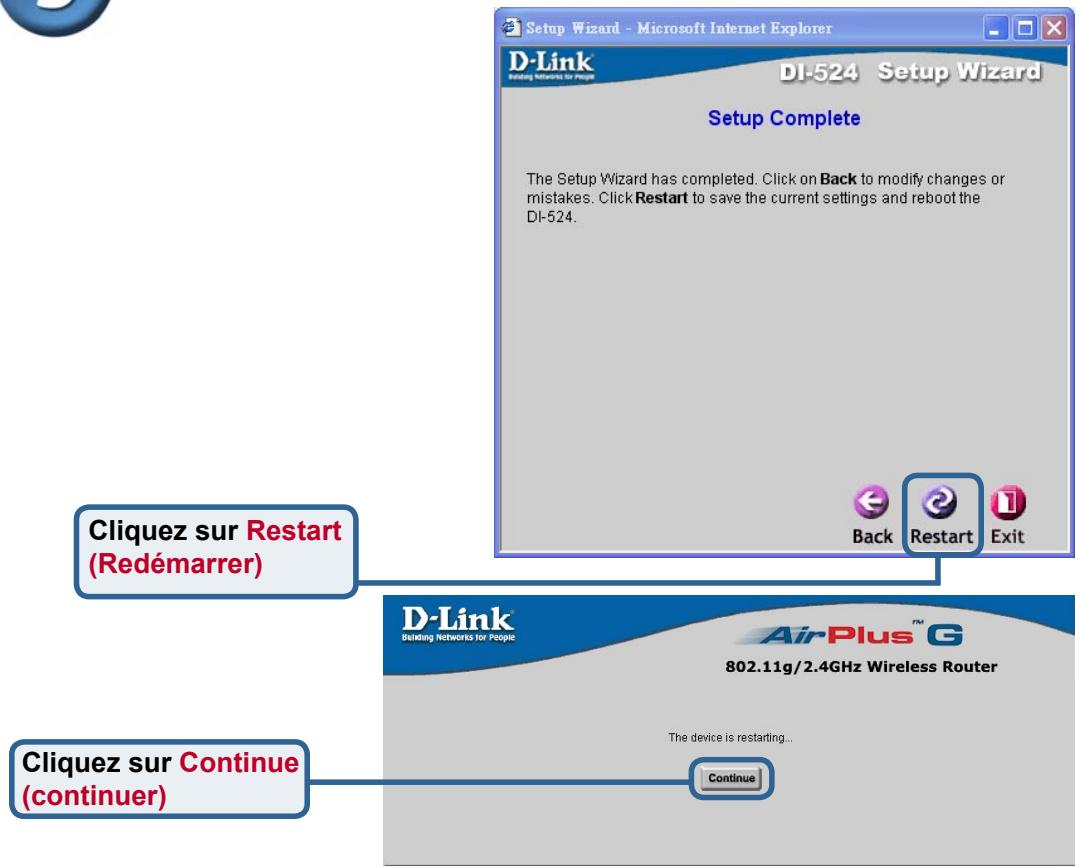

Connexion à internet de test

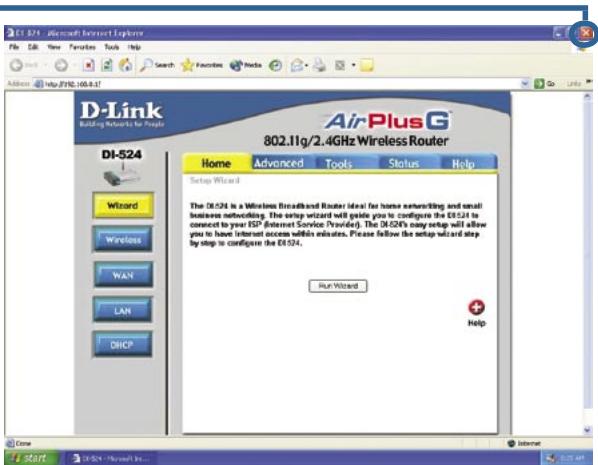

Le système vous ramène à l'onglet Origine.

Cliquez pour quitter

Relancez votre navigateur internet (Internet Explorer ou Netscape Navigator), pour vous connecter à votre site web favori afin de tester votre connexion internet.

Pour la définition d'autres paramètres ou pour des informations supplémentaires, utilisez les onglets Advanced, Tools, ou Status, ou bien reportez-vous au manuel qui se trouve sur le CD-ROM.

ANNEXE (suite)

Avant de vous connecter au réseau, assurez-vous que l'adaptateur réseau de votre ordinateur est configuré correctement. Vous trouverez ci-dessous la procédure permettant de configurer l'adaptateur réseau pour obtenir automatiquement une adresse IP pour le routeur large bande sans fil DI-524.

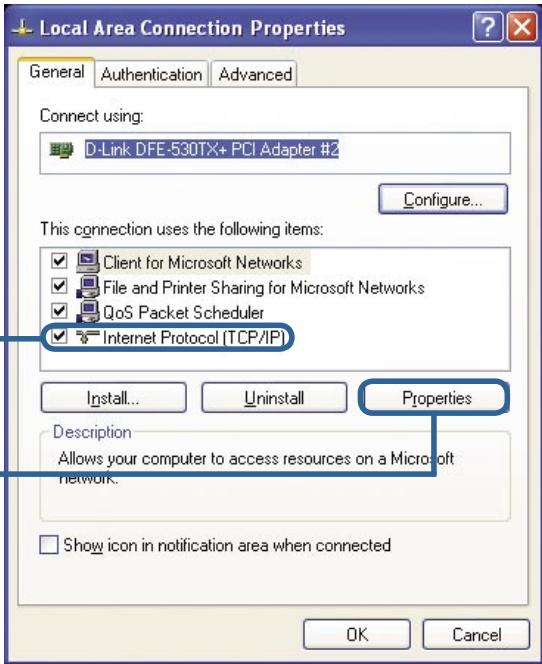

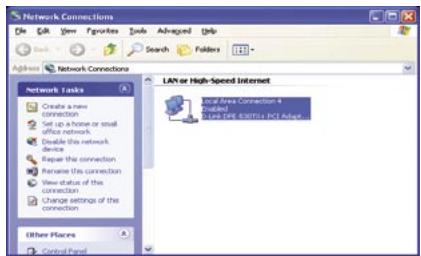

Sous Microsoft Windows XP : Allez à Démarrer > cliquez sur Paramètres > cliquez sur Connexion réseau > faites un clic droit sur le nom de la connexion réseau qui convient (autrement dit, D-Link DFE-530TX+) > sélectionnez Propriétés.

Cliquez sur Internet Protocol (TCP/IP) (Protocole Internet)

Cliquez sur Propriétés

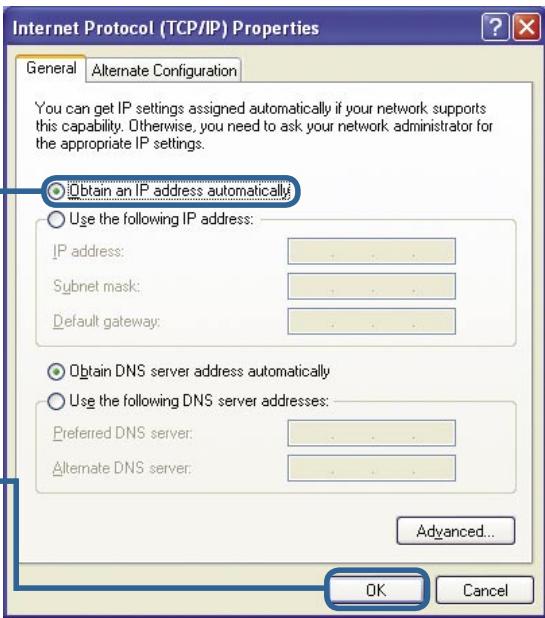

Sélectionnez Obtenir automatiquement une adresse IP

Cliquez sur OK

Redémarrez votre ordinateur (si nécessaire)

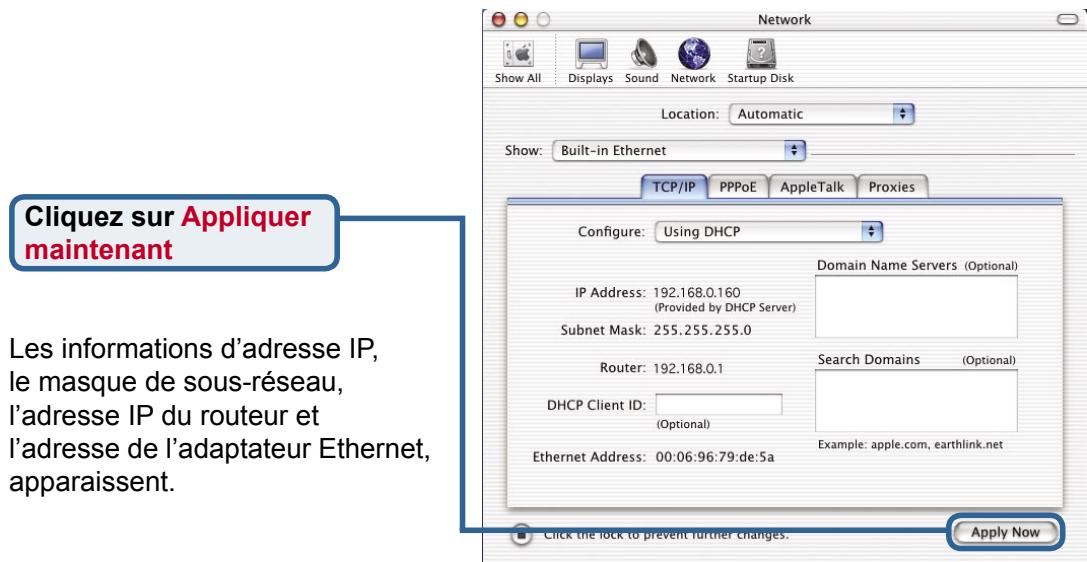

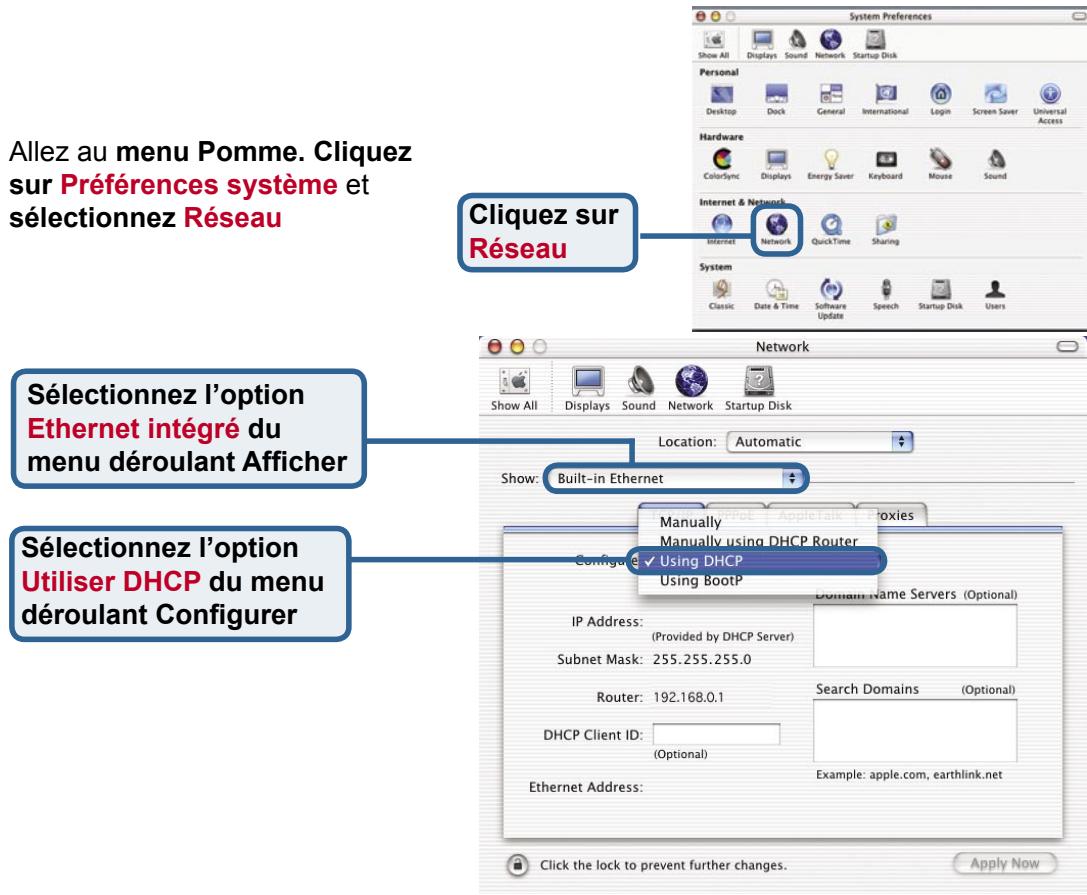

Sous apple macintosh OS x:

Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuit pour les clients aux Etats-Unis durant la période de garantie.

Ceux-ci peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Support technique destiné aux clients établis en France:

Assistance technique D-Link par téléphone : 0 820 0803 03

Assistance technique D-Link sur internet : http://www.dlink.fr

e-mail: [e-mail]

Support technique destiné aux clients établis au Canada :

Assistance technique D-LINK par téléphone : [phone]

Lun.-Ven. 7h30 à 21h00 HNE.

Assistance technique D-Link sur internet :

http://support.dlink.ca
