Intitulé	Valeur / Description
Type de produit	Boîtier de connexion PEEKTON PEEKBOX 205
Caractéristiques techniques principales	Connectivité USB, HDMI, Ethernet, audio
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	200 mm x 150 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes Windows, macOS et Linux
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Max 30W
Fonctions principales	Transfert de données, affichage vidéo, audio
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Certifié CE, respecter les consignes d'utilisation
Informations générales	Garantie de 2 ans, support technique inclus

FOIRE AUX QUESTIONS - PEEKBOX 205 PEEKTON

Comment puis-je connecter le PEEKBOX 205 à mon réseau Wi-Fi ?

Pour connecter le PEEKBOX 205 à votre réseau Wi-Fi, allez dans le menu des paramètres, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Que faire si le PEEKBOX 205 ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché. Essayez de débrancher le PEEKBOX 205 pendant 10 secondes, puis rebranchez-le.

Comment réinitialiser le PEEKBOX 205 aux paramètres d'usine ?

Pour réinitialiser le PEEKBOX 205, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Est-ce que le PEEKBOX 205 est compatible avec les applications de streaming ?

Oui, le PEEKBOX 205 est compatible avec plusieurs applications de streaming telles que Netflix, YouTube et d'autres. Assurez-vous de les télécharger depuis le magasin d'applications intégré.

Comment mettre à jour le logiciel du PEEKBOX 205 ?

Pour mettre à jour le logiciel, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran.

Que faire si l'image ou le son est de mauvaise qualité ?

Vérifiez votre connexion Internet. Si vous utilisez un câble HDMI, assurez-vous qu'il est bien connecté. Essayez également de redémarrer le PEEKBOX 205.

Le PEEKBOX 205 prend-il en charge la résolution 4K ?

Oui, le PEEKBOX 205 prend en charge la résolution 4K, mais assurez-vous d'utiliser un téléviseur compatible et un câble HDMI de haute qualité.

Comment connecter des appareils Bluetooth au PEEKBOX 205 ?

Accédez aux paramètres Bluetooth dans le menu, activez le Bluetooth et sélectionnez l'appareil que vous souhaitez connecter dans la liste des appareils disponibles.

Le PEEKBOX 205 peut-il être utilisé avec des services de jeux ?

Oui, le PEEKBOX 205 peut être utilisé avec plusieurs services de jeux en streaming. Vérifiez la compatibilité des jeux avec l'appareil.

Comment obtenir de l'aide si le PEEKBOX 205 ne fonctionne toujours pas ?

Si vous avez essayé toutes les solutions et que le problème persiste, veuillez contacter le service client de PEEKTON pour obtenir de l'aide.

MODE D'EMPLOI PEEKBOX 205 PEEKTON

Informations importantes. 2-5
Instructions de sécurité 3
Précautions d'utilisation 4
Mentions legales. 5
Assistance / Service Avres-Vente 6
7
Description du produit 8-11
La PEEKBOX 205 et ses accessoires. 8
Façade avant. 9
Façade arrêté 9
Scheme de la télécommande 10
Fonctions de la télécommande 11

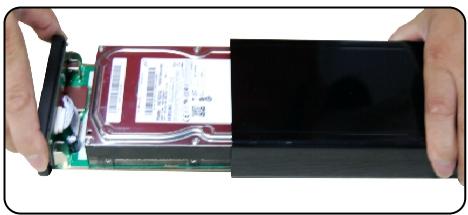

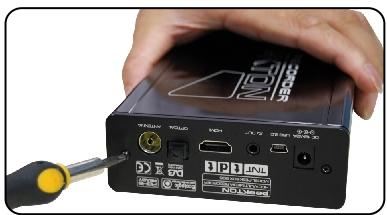

Installation du disque dur. 12
Premiers branchements 13

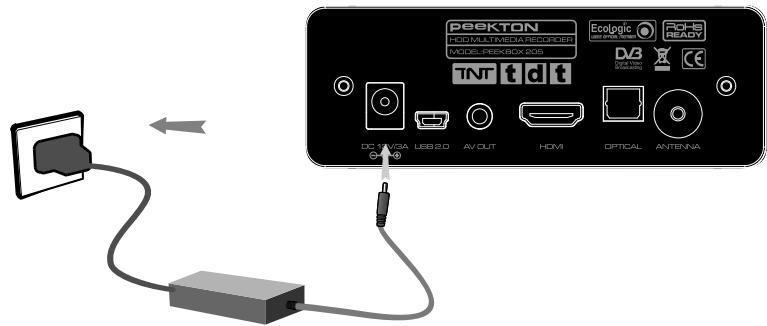

Branchement à l'alimentation secteur 13

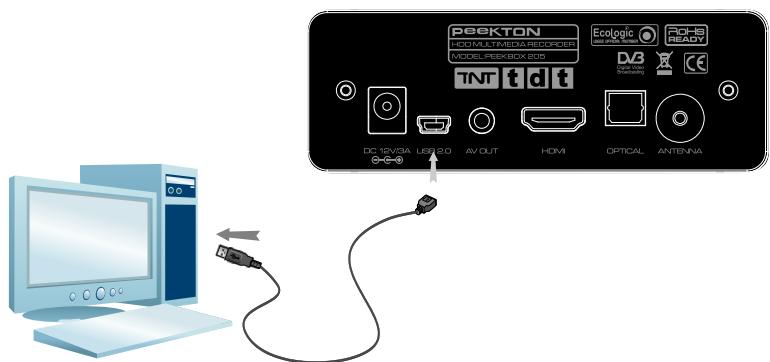

Connexion à l'ordinateur via le port USB 13
Partition et formatage du disque dur. 14-23

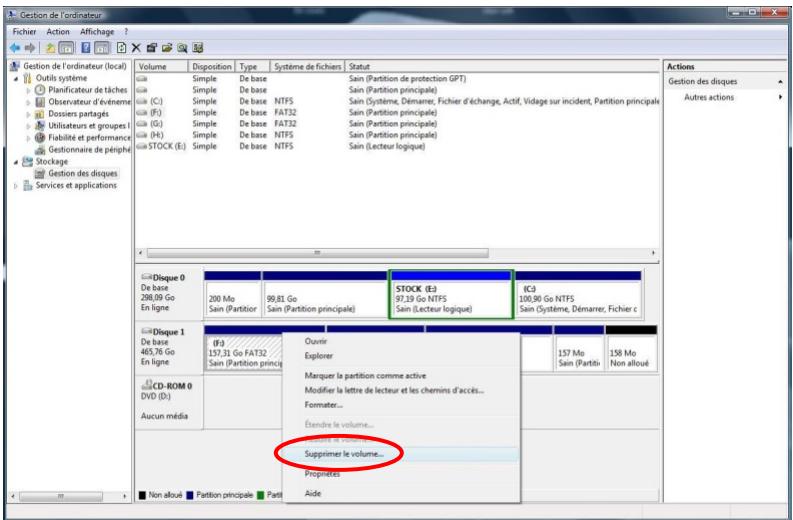

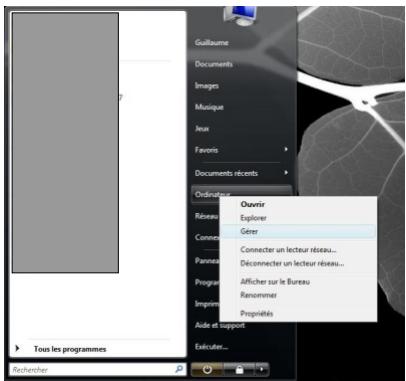

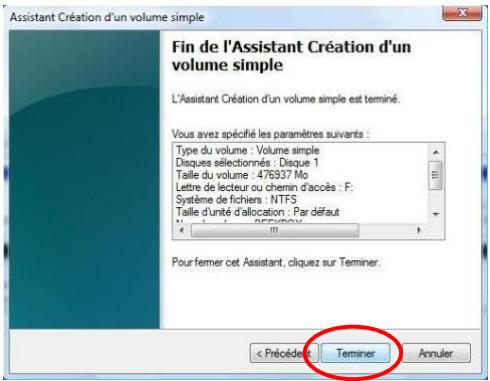

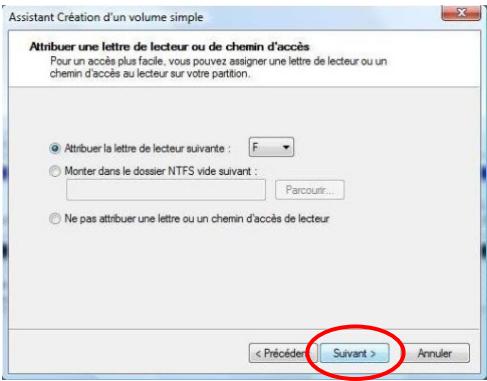

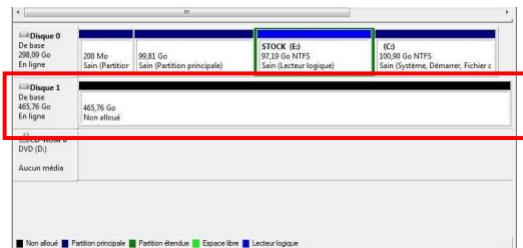

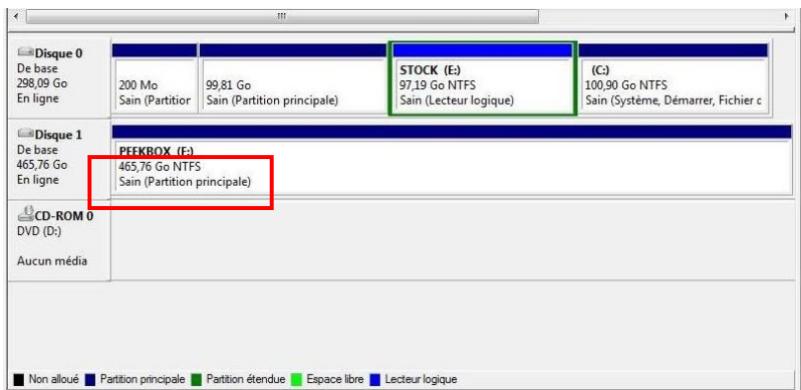

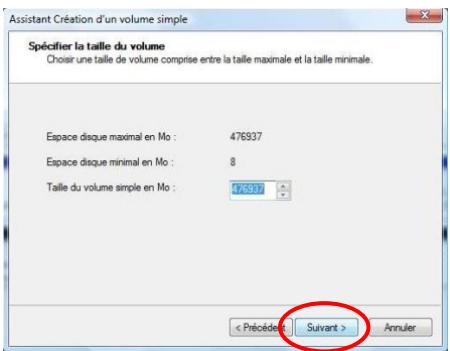

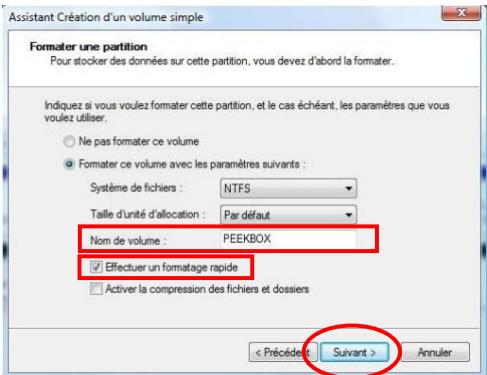

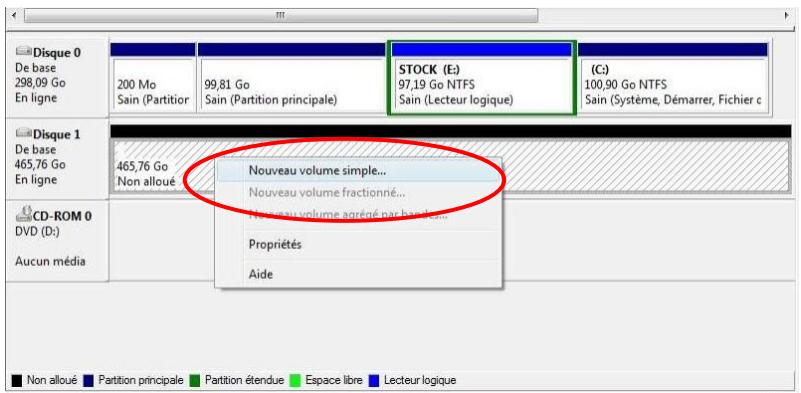

Sous Windows XP,2000,VISTA 14-19

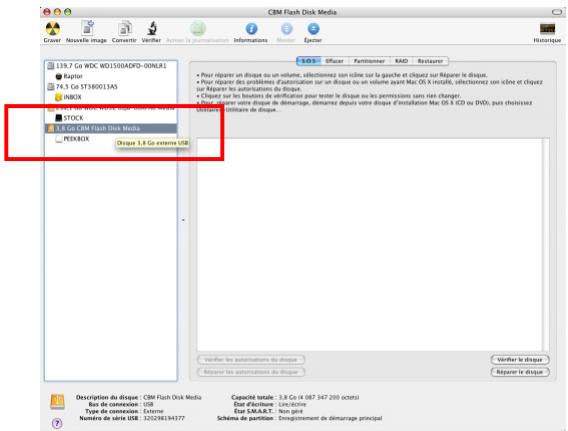

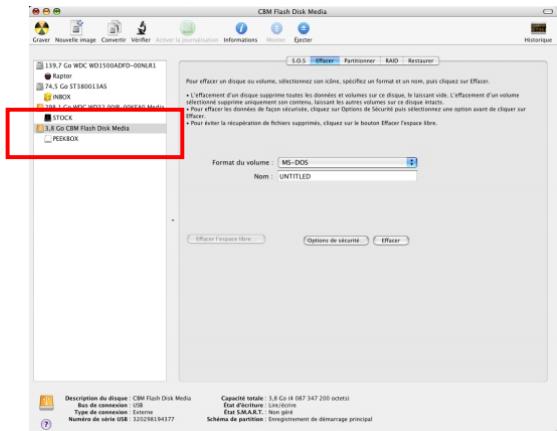

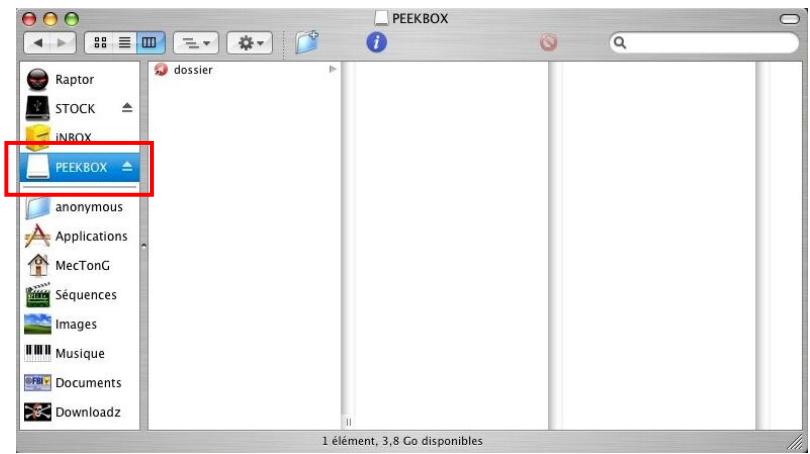

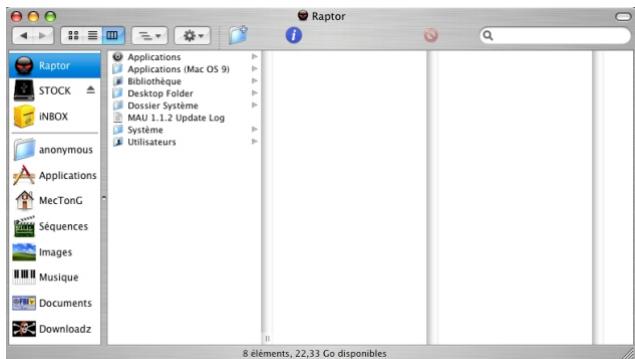

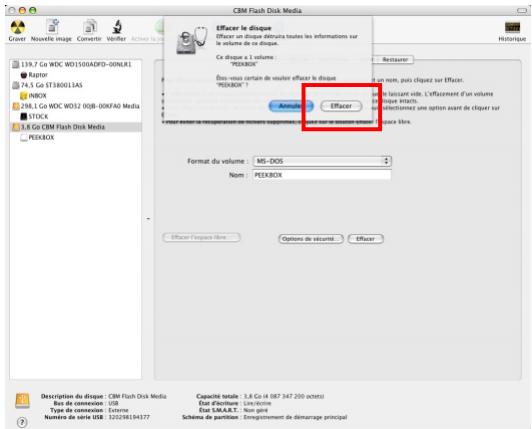

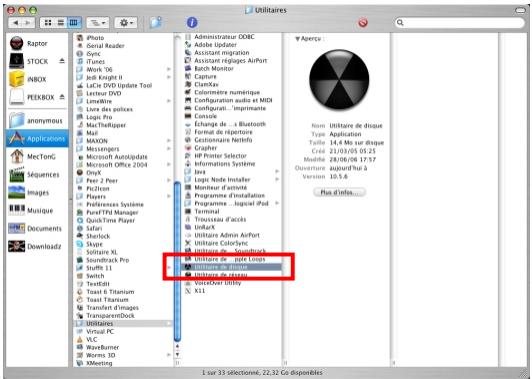

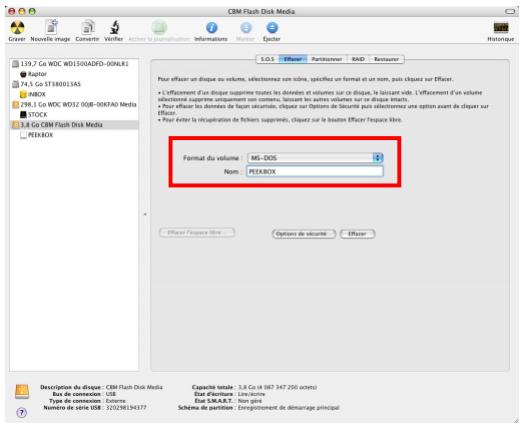

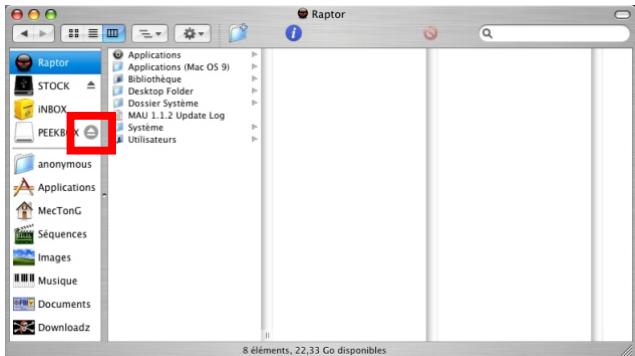

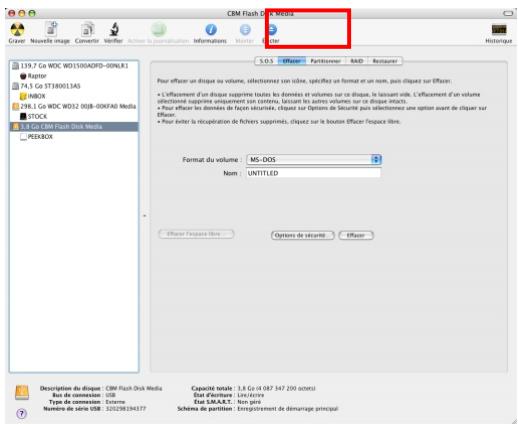

Sous Mac OS X. 19-23
Transfert de fichiers 24
Connector la PEEKBOX. 24

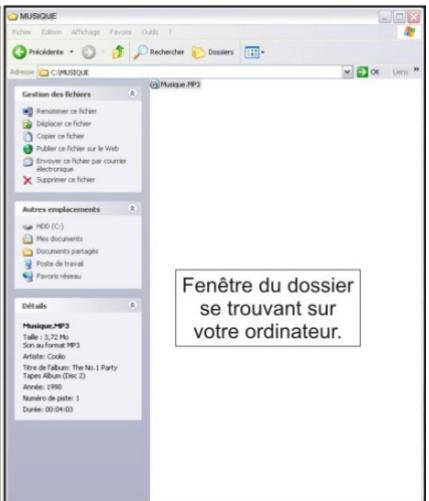

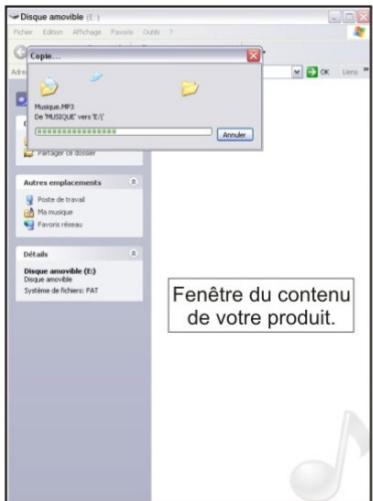

Transférer vos fichiers 24
Connexions 25-26

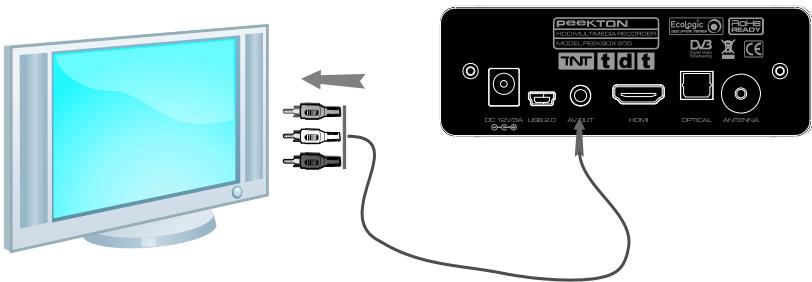

Connexion audio/video analogue 25

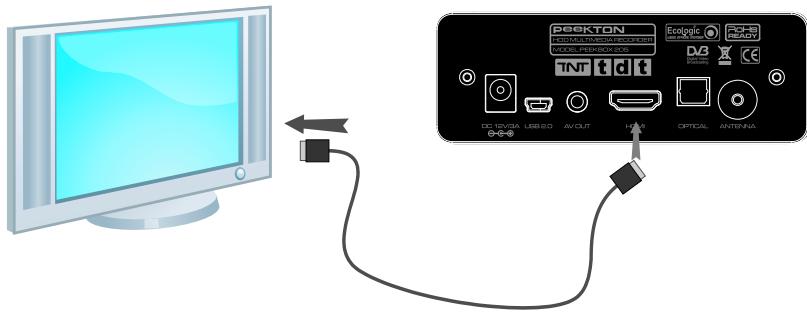

Connexion audio/video numérique 25

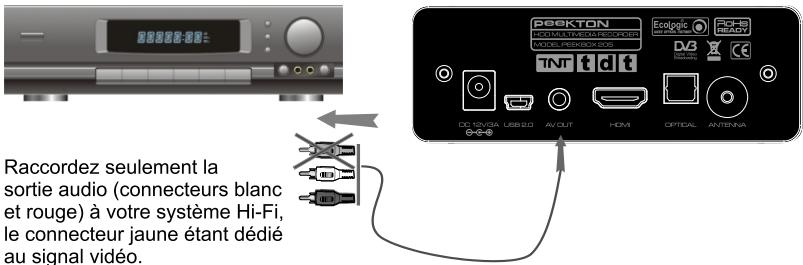

Connexion audio analogue. 26

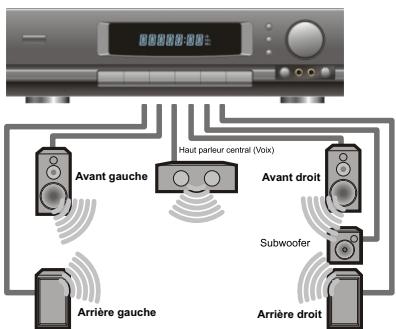

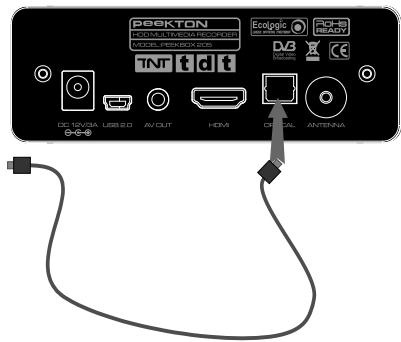

Connexion audio numérique 26
Fonctions de la PEEKBOX 205 27-32

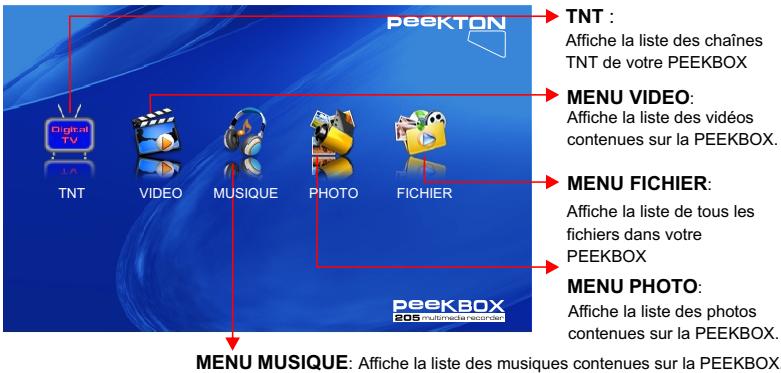

Menu Principal. 27

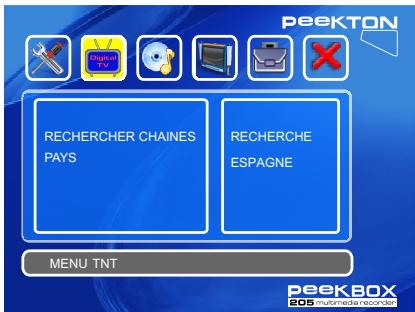

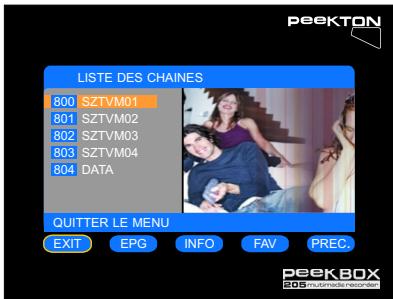

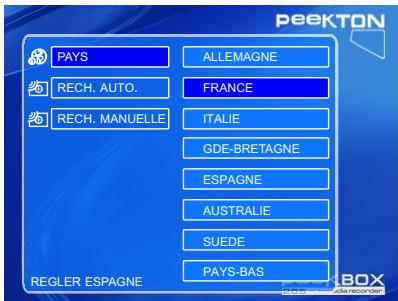

Menu TNT 27

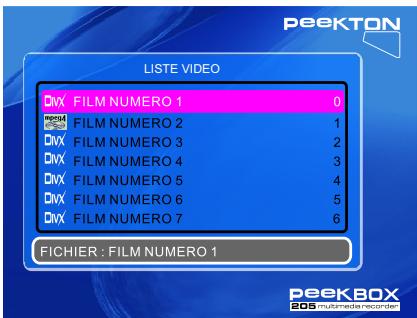

MenuVIDEO 28

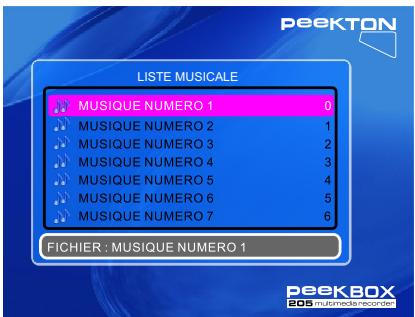

Menu MUSIQUE 28

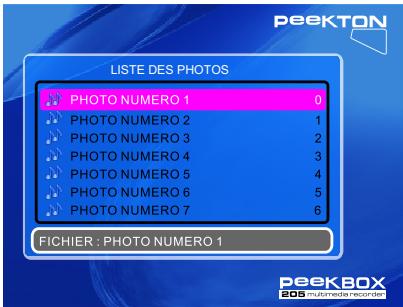

Menu PHOTO 29

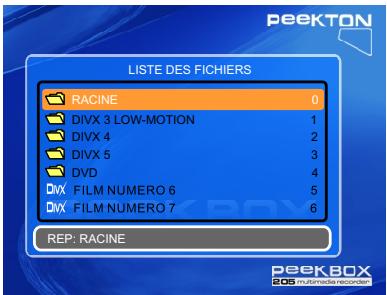

Menu FICHIER. 29

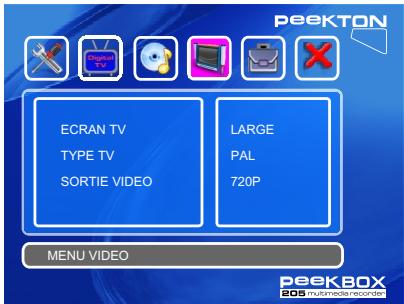

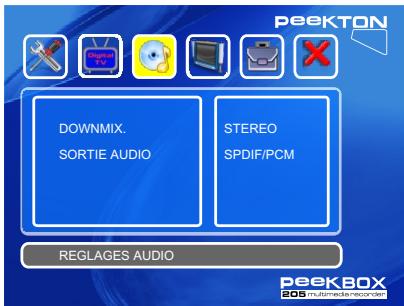

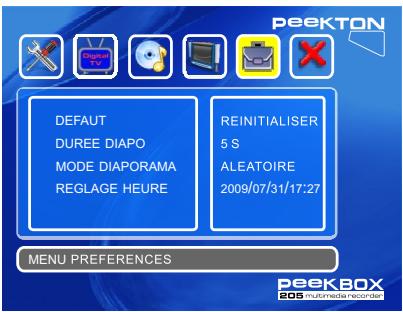

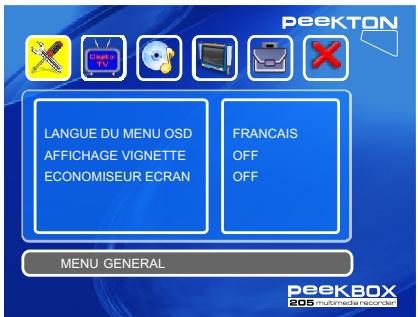

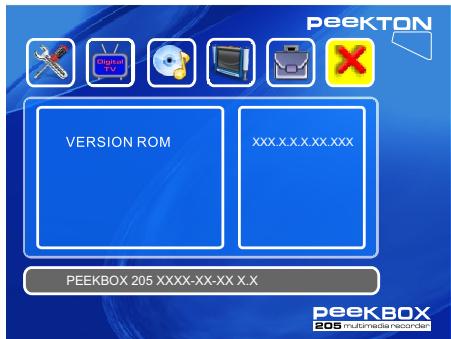

Menu de configuration 30-32
Fonctions complémentaires 33
Touche DISK 33
Touche HDMI/AV 33
Touche EDIT. 33
Touche COPY 33

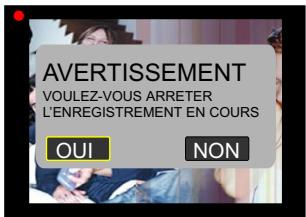

Touche REC. 34

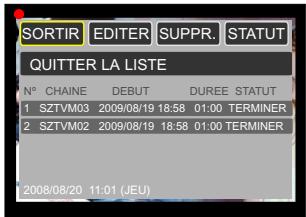

Touche TIMER 34

1

Informations importantes

Traitement des apparèts électriques et Electroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les

consequences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous peuvent consulter votre municipalité, Your déchetterie ou le magasin où vous avez acheté le produit.

Félicitations pour avoir achété ce produit. Nous sommes surs que vous serez pleinement satisfait de ce lecteur multimédia. Prenez le temps de dire ce mode d'emploi de façon à utiliser l'âpeeil au moyen de ses possibilités. Conserve soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'apparéil peut vous exposer à des risques d'électrocution. Dans ce cas, faites appel à une personne qualifiée.
	↔N'utilise pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleurs. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilise pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou un vase.
	↔Ne manipulationpas le cable d'alimentation si vous avez les mains humides. N'utilise pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	↔N'utilise pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'apparéil.
	↔Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur.
	↔Lors de l'installation du disque dur, veillez prendre soin de bien être décharge de toutes charges électrostatiques.
	↔N'introduissez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s 'ensuivre avec un risque de choc électrique ou de feu.
	↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s 'ensuivre.

1

Informations importantes

1.1 Instructions de sécurité

Prenez reconnaissance de ces instructions avant d'utiliser l'appareil et conserveze ce manuel pour vous y reférer à chaque fois que cela sera nécessaire.
Débranchez vous apparaïel lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période.
Protégez le cable d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil particulièrement à l'endroit où le cable se connecte à l'appareil et lorsqu'il est en marche.
Lorsque vous connectez ou déconnectez les cables A/V, éteignez l'appareil.
Débranche l'alimentation de votre apparéil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques.
N'exposez pas votre apparéil près d'une source de chaleur.
Protégéz votre apparéil de l'eau, de l'huile, de la poussière et des matériaux magnétiques.
N'obstruez pas les ventilations de l'appareil; gardez l'appareil dans un endroit aéré.
N'essayez pas de démonter ou de modifier l'appareil vous-même.
Ne laissez pas tomber l'appareil, cela causerait des dommages irreversibles à l'appareil et au disqueur.
Ne touchez pas les cables d'alimentation avec les mains humides, cela pourrait entrainer un chic électrique. N'utilise pas de cable d'alimentation défectieux ou de prise électrique endommagée, cela entrainerait un risque de feu.
Utilisez uniquement les accessoires fournis avec l'appareil ou commandés par le fabriquant.
Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez les si vous ne l'utilisez pas pendant un certain temps.

1 Informations importantes

1.2 Précautions d'utilisation

1. Assurez-vous que la PEEKBOX 205 soit en position arrêt lors du raccordement du téléviseur.
   La PEEKBOX 205 est automatiquement reconnectue comme un périphérique externe, lorsqu'elle est allumée et lorsque le cable USB est connecté à l'ordinateur. Pour la faire fonctionner sur le téléviseur, le cable USB doit être déconnecté de l'ordinateur.
2. Windows 98 et ME ne supportent pas le système de fichiers en NTFS, ainsi que n'importe que qu'il disque dur formate en NTFS. De façon à pouvoir utiliser la PEEKBOX 205 avec l'un de ces systèmes d'exploitation, il est nécessaire de formater le disque dur en FAT32.
3. Laissez refroidir le disque dur lorsque vous l'enveze de la PEEKBOX 205, certains disques durs peuvent etre extrement chauds.
4. Ne jamais arrêté l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
5. La PEEKBOX 205 supporte une douzaine de formats et CODECs. Elle ne reconnaître pas systématiquement toutes les variantes de codecs car elle est limitée aux versions standards citées dans les specifications techniques du manuel.
6. Nous vous recommendons vivement de sauvegarder les données stockées sur la PEEKBOX 205, en cas de panne du disque dur, PEEKTON ne pourrait pas'être tenu responsable des pertes de données.
7. Les câbles et accessoires fournis avec l'appareil sont prévus pour un fonctionnement optimal, si vous utilisez d'autres accessoires, les performances poursuient être diminuées.

1

Informations importantes

1.3 Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américain et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Nos produits sont régulierement mis à jour dans le cas où le produit subit une évolution. Veuillez notes que vous pouvez constater des différences entre le manuel et le produit.

Par la presente, ESM déclare que le modele PEEKBOX 205 est conforme à la directive 2004/108/EC et aux standards de tests EN5022:2006, EN55024:1998+A1:2001+A2:2003, EN55013:2001+A1:2003+A2:2006, EN55020:2007.

Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.

La société ESM est membre fondateur de la societe ECOLOGIC afin de collector selectively, puis traiter les Dechets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéil de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.

Microsoft WindowsXP

Windows 98Se / ME / 2000 / XP / VISTA sont des marques déposées par la société Microsoft, Inc.

2

Assistance / Servicefulness

Votre apparéil est garanti 1 an pièces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraine automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouze contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoit de votre produit dans un centre agreeé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie excluse toute défectuosity due à une utilisation anormale, les dégats matériels, la reprise de toute intervention effectuee par un tiers non autorise par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agrée.
L'absence du numero de série ou de preuve d'achat.
Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
Une alimentation électric non conforme aux spécifications d'installation et d'environnement.
Les accidents ou catastrophes y compris les incendies, dégats des eaux, foudre et tremblements de terre.
Les pieces d'usure normale dites consommables : Piles, accus etc...
Le remplacement de pieces cosmétiques ou de pieces dues à la détiéroration ou à la déformation anormale d'un produit.
Les accessoires égarés ou manquants.
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

En cas de panne : Faîtes une sauvégarde de vos données si possible.

Faites contrôler l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.
  -L'appareil a ete exposé à la pluie ou à l'humidité.
  -L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.
• L'appareil est tombé ou le coffret a été endommagé.

NE TENTEZ PAS DE RÉPARER L'APPAREIL VOUS-MEME.

IMPORTANT : Veuillez conserveur une preuve d'expédition de votre produit.

Adresse SAV:

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

Hot Line:0820.03.03.03

(*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,19 €/mn)

Site Internet: www. peekton.com

Informations : [e-mail]

3

\section*{Caracteristique}

Diffuser vos films sur votre TV

Il vous est possible de regarder vos films favors sur votre TV.

La PEEKBOX 205 peut dire la plupart des formats video standards incluant : MPEG1, MPEG2, MPE

Jukebox audio

La PEEKBOX 205 peut dire une variété de fichiers audio tels que le MP3, le WMA, I'OGG via votre télévisuer ou votre système audio existant.

Diaporama photo

La PEEKBOX 205 permet la lecture sous forme de diaporama des fichiers images stockés sur le disque dur tels que vos photos.

Stockage sur disque dur

La PEEKBOX 205 reste un disque dur externe USB 2.0 permettant le stockage de vos données. Le disque dur interne est de type SATA.

WWW.PEEKTRN.COM

Mise à jour du firmware

Il est possible de mettre à jour cet apparéil en téléchargeant le dernier firmware sur notre site Internet www.peekton.com.

Formats des fichiers supportés	Vidéo	MPEG1/2, MPEG4, VCD (DAT), SVCD, XVID.
	Audio	MP3, WMA, AAC, OGG, WAV.
	Photo	JPEG/JPG.
Sorties	Audio Sté reproduction analogue, Composite Video, HDMI, SPDIF optique.
Système	NTSC, PAL.
Type de disque dur	3.5" interne SATA .
Système d'exploitation	Windows™ 98, ME, 2000, XP, VISTA, Mac OS X.
Type de partition	FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez W98,ME ou Mac).
Interface USB	USB 2.0
Alimentation	AC-DC Adaptateur secteur externe 220V -> 12V, 3A.
Dimensions	L 40 x H 112 x P 210 mm
Accessoires & Options	Accessoires : Alimentation, Adaptateur secteur, Câbles Jack - RCA A/V, USB (pour PC), Télécommande, Piles, Manuel et adaptateur d 'antenne.

Description du produit

4.1 La PEEKBOX 205 et ses accessoires

PEEKBOX 205

TELECOMMANDE

PILES

CD

CABLE A/V

CABLE USB

ADAPTATEUR SECTEUR

CABLE ALIMENTATION

ADAPTATEUR ANTENNET

4

Description du produit

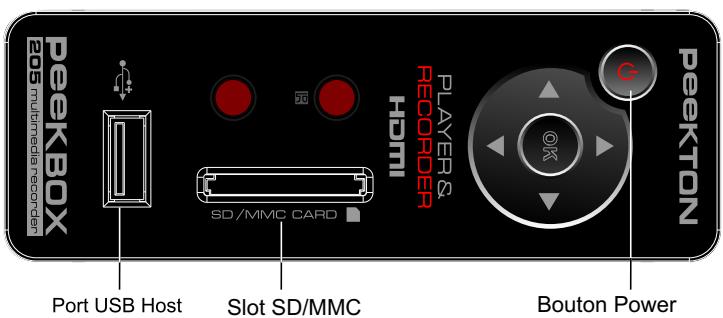

4.2 Façade avant

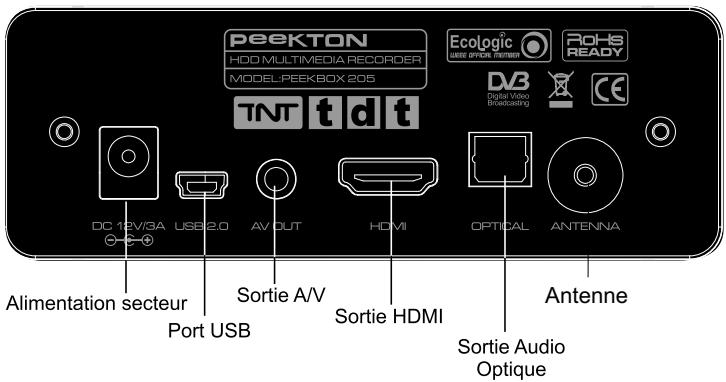

4.3 Façade arrêté

4

Description du produit

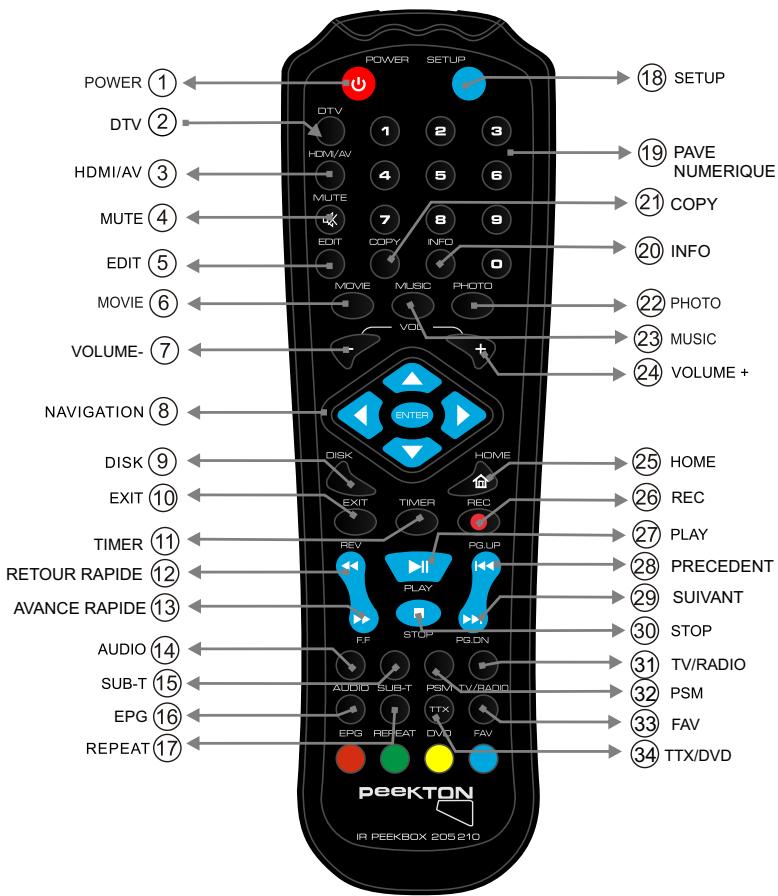

4.4 Schéma de la télécommande

4

Description du produit

4.5 Fonctions de la télécommande

1. POWER: Permit d'allumer ou d'eteindre la Peekbox.
2. DTV: permet d'acceder aux chaînes TNT
3. HDMI/AV: Permit de commuter les sorties audio-video entre HDMI et A/V.
4. MUTE: Permet de couper momentanément la sortie audio.
   5.EDIT:Permet d'acceder au sous-menu d'etition d'un fichier.
5. MOVIE: Permit d'acceder au mode de navigation video.
6. VOLUME-: Permet de diminuier le niveau du volume sonore.
7. Touches de NAVIGATION: Permettent la seLECTION et la navigation dans les menus.
8. DISK: Permit de selectionner le disque ou le volume à parcourir.
9. EXIT: Permet de quitter le menu en cours.
   11.TIMER: permet d'acceder au menu de programmation.
10. RETOUR RAPIDE: Effectue un retourrapide sur le fichier en cours de lecture.
11. AVANCE RAPIDE: Effectue une avance rapide sur le fichier en cours de lecture.
12. AUDIO: Permit le changement de piste audio du fichier en cours de lecture.
13. SUB-T: Permit d'activer ou de changer la piste de sous-titres du fichier en cours de lecture.
14. EPG: Permet d'acceder aux fonctions de l'EPG (Guide des programmes)
15. REPEAT: Permit d'activer/desactiver les modes de répétition.
16. SETUP: Permit d'acceder au menu de configuration.
17. PAVE NUMERIQUE: Permet la saisie des nombres pour certaines fonctions.
18. INFO: Permit l'affichage des informations concernant le fichier sélectionné.
19. COPY: Permit d'effectuer une copie de fichiers.
20. PHOTO: Permit d'acceder au mode de navigation "PHOTO".
21. MUSIC: Permit d'acceder au mode de navigation "MUSIQUE".
22. VOLUME+: Permet d'augmenter le niveau du volume sonore.
    25: HOME: Permit d'acceder au menu principal.
    26:REC:permit d'enregister en appuyant sur cette touche.
    27: PLAY: Permit de lancer la lecture du fichier sélectionné.
23. PRECEDENT: Permet d'acceder au fichier ou au chapitre precedent.
24. SUIVANT: Permet d'acceder au fichier ou au chapitre suivant.
25. STOP: Arrête la lecture du fichier en cours.
26. TV/RADIO: Permit de commuter entre les sources TV et Radio TNT
27. PSM: Permit d'effacer des caractères lors de la saisie de texte ou d'activer le mode vignettes.
28. FAV: Permit d'acceder aux canaux favors
29. TTX/DVD: permit de commuter entre l'interface TELETEXTE et DVD

5

Installation du disque dur

1. Devissez les 2 vis situées à l'arrière du produit.

1. Retirez le panneau arrriere.

1. Tenez le boitier tout en poussant l'arriere du produit afin d'extraire le berceau.

1. Poseze le disque dur sur la carte et inserez le dans le connecteur SATA et alimentation.

2. Retournée la carte et fixe le disque dur à l'aide des 4 vis fournies.

1. Insérez le berceau contenant le disque dur dans le boitier.
2. Reinsérez le panneau arrière et revissez les 2 vis.

6

Premiers branchements

6.1 Branchement à l'alimentation secteur

1. Par mesure de sécurité, raccordez en premier l'adaptateur secteur à la PEEKBOX 205
2. Raccordez ensuite le cable d'alimentation à l'adaptateur, puis branche la prise secteur.

6.2 Connexion à l'ordinateur via le port USB

Reliez le cable USB entre votre PEEKBOX 205 et votre ordinateur

Important : Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et doit apparaître dans votre « Poste de travail » comme un disque dur amovible.

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA

Attention: Avant toute manipulation, faites une sauvegarde de vos données!

Pourquoi formater le disque dur?

Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de creer les pistes où seront enregistrées vos informations.

NOTE IMPORTANTE :

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Attention à ne pas exécuter les commandes suivantes sur Notre ordinateur pendant le processus de formatage de votre PEEKBOX 205.

Si vous procédez aux manipulations suivantes sur le disque dur de votre système, cette ordinaire pourrait ne plus redémarrer.

ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 205 ET NON CELUI DE VOTRE ORDINATEUR.

EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).

Si vous pensez ne pas etre en mesure de formater votre disque dur sans probleme, n'hesitez pas a faire appel a une personne ayant déjà effectuee cette manipulation.

Nous déclinons toute responsabilité en cas de perte de données, dues à une mauvaise manipulation.

1. Sur votre PC, rendez vous dans le menu "Démarrer", puis faites un clic droit sur l'icône "Ordinateur" puis,chosissez "Gérer".
2. Vous accedez ensuite au logiciel "Gestion de l'ordinateur". Sélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis choisissez "créer une nouvelle partition" (2).

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

1. Dans la fenêtre inférieure, faites un click droit sur le disque dur de la Peekbox, puis, s'il est déjà partitionné, supprimez la ou les partition(s) présente(s).

Sinon, passez directement à l'étape 4.

Une fois l'ensemble des partitions suprimé, vous obtenez un disque dur "non alloué".

Il est représenté par une bande horizontally de couleur noire.

Vou pouve alors passer à l'étape suivante consistant à creer une nouvelle partition (ou volume simple).

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

1. Faites un clic droit dans la barre horizontally puis selectionnez "Nouveau volume simple" pour Vista ou "Nouvelle partition" pour XP.

1. Une fenêtre d'assistant s'ouvre afin de vous guider dans la procédure de formatage. La majorité des paramétrages doivent conserver leur valeur par défaut.

La première fenêtre vous présente l'assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

Cette fenêtre vous présente la
capacité de votre disque dur qui peut
légèrement différer des
caracteristiquesannonées.

Ne modifies pas les valeurs par défaut et cliquez directement sur "Suivant".

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

1. La fenetre suivante propose différents types de formatage et de constitution du volume.

Ne modifies pas ces paramètres, laïssée les valeurs par défaut puis cliquez sur « Suivant »

Vous pouvez ensuite cliquer sur « Suivant »

1. La fenêtre suivante propose différents systèmes de fichiers pour le formatage ainsi que certaines autres options.

Ici, vous ne devez modifier que deux valeurs :

• Nom de volume (de préférence en majuscules et en un seul mot)
• Effectuer un formatage rapide (doit être coché)

7

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

1. La fenêtre suivante presente un résumé de la configuration du formatage.

Vous pouze clicker sur le bouton "Terminer" pour lancer le formatage.

1. Lorsque le formatage est lancé, la mention "formatage en cours..." s'affiche dans la ligne.Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette Procedure.

Lorsque la mention "Sain" apparait, le disque dur doit s'afficher dans le "Poste de travail" ou "Ordinateur".

Vou pouve alors fermer l'util de Gestion des disques et vous rendre dans votre Explorateur de fichiers.

Partition et formatage du disque dur

7.1 Sous Windows XP, 2000, VISTA (suite)

1. Lorsque vous utilisez le disque dur avec votre "Explorateur de fichiers", ne perdez pas de vue qu'il s'agit d'un périhérique de stockage USB et qu'il nécessite d'être retire informatquement avant de l'étre physiquelement.

Par conséquent, n'oubliez pas de "Retirer le périhérique en toute sécurité" en utilisant la fonction de Windows disponible dans la barre des tâches.

7.2 Sous Mac OS X

1. Si le disque dur n'est pas formé, Mac OSX vous propose son initialisation automatiquement. Simon, le disque dur apparaît comme ci-dessous mais le formatage est néanmoins nécessaire.

Partition et formatage du disque dur

7.2 Sous Mac OS X

1. Vous doivent ouvrir l'application « Utilitaire de disque » (l'icone peut différer en fonction des versions) situé dans le dossier Applications > Utilitaires.

1. Une fois « Utilitaire de disque » ouvert, Sélectionnez le disque dur à formater comme indiqué ci-dessous.

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Cliquez ensuite sur l'onglet « Effacer » pour supprimer la partition actuelle et en creer une nouvelle.

1. Le format du volume doit impérativement être « MS-DOS », son nom doit être en majuscule et en un seul mot.

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Cliquez ensuite directement sur le bouton « Effacer » et confirmez votre choix avec la boîte de dialogue.

1. Une fois le formatage terminé, la nouvelle partition apparaît sous le disque dur dans la colonne de gauche.

Partition et formatage du disque dur

7.2 Sous Mac OS X (suite)

1. Vous pouvez alors fermer l'application "Utilitaire de disque" et voir votre disque dur appararaitre dans le Finder.

Vous pouvez maintainy copier vos fichiers (glisser/deposer ou copier/coller).

IMPORTANT : Il est impératif d'éjecter le disque dur à l'aide du bouton d'éjection (ou en le déposant sur la corbeille s'il apparaît sur le bureau) avant toute déconnexion du port USB.

1. Une fois le disque duré ejecté, il n'apparait plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconneter du port USB.

8

Transfert de fichiers

8.1 Connecter la PEEKBOX

1. Branchez votre PEEKBOX à la prise d'alimentation secteur.

2. Connectez votre PEEKBOX à votre ordinateur.

8.2 Transférer vos fichiers

Après avoir raccordé votre produit à votre ordinateur en USB, il apparait dans votre « Poste de travail » et vous accédez alors à son contenu.

Vou pouve ensuite copier des données à l'aide des fonctions copier/coller ou glisser/déposer.

9

Connexions

9.1 Connexion audio/vidéo analogue

Votre Peekbox possède une sortie audio/video composite de type Jack 3.5 pour être reliée à votre TV. Vous nevez donc utiliser le cordon Jack-RCA afin d'effectuer le raccordement sur l'entrée A/V de votre TV.

9.2 Connexion audio/védo numérique

Votre Peekbox possede une sortie audio/vidéo numérique de type HDMI.

Voussoupezdonlacracordera vortelleviseurviauncordonHDMI(nonfourni).

NOTE: Ce mode de connexion apporte le meilleur compromis en terme de qualité audio/vidéo.

9

Connexions

9.3 Connexion audio analogue

Votre Peekbox possède une sortie audio stéreo analogique sur le même connecteur que la sortie video (voir page précédente). Vous pouvez donc utiliser le même cordon pour un raccordement à un système Hi-Fi.

9.4 Connexion audio numérique

Votre Peekbox possède une sortie audio numérique de type SPDIF optique.
Voues pouvez donc la raccorder à un système Home Cinéma via un cordon optique (non fourni).

10

Fonctions de la PEEKBOX 205

10.1 Menu Principal

Yououpoucez acceder acesous-menusenutilisantle pavedirectionnelpuisENTER.

Voupez aussi y acceder en appuyant sur les touches MOVIE, MUSIC, PHOTO ou SETUP de la télécommande.

10.2 Menu TNT

Ce menu affiche toutes les chaînes TNT.
Lorsque vous entrez dans ce menu pour la première fois, vous pouvez sélectionner notre pays ( comme : ALLEMAGNE, FRANCE, ITALIE, GRANDE-BRETAGNE, ESPagne, AUSTRAILÉ, SUEDE, etc.), et rechercher automatique ou manuellement toutes les chaînes TNT disponibles.

Les chaines sont affichées dans une liste. Accédez à la chainede de votrechioin en utilisant le pavé directionnel.

EXIT: permit de quitter le menu.

EPG: permet d'afficher les informations du guide des programmes. INFO: permet d'afficher les informations sur la chaine selectionné.

FAV: permit de paramétrr vos chaînes favorites.

PREC.:permet de passer à la chaîne précédente.

SUIV.:permet de passer à la chaine suivante.

SUPPR.:permet de supprimer la chaine selectionnee.

10

Fonctions de la PEEKBOX 205

10.3 MenuVIDEO

Ce menu affiche toutes les vidEOS compatibles presentses sur le volume en cours (les répertoires ne sont pas affichés).

LesVIDEOSsontaffichées sous forme deliste.

Voupezalsoacceder au fichier video souhaitea l'aide des touches fléchées et lancer la lecture en pressant ENTER ou PLAY.

NOTE : Utilisez le menu EXPLORER et la touche DVD pour lancer la lecture d'un DVD-video (dossier VIDEO_TS).

10.4 Menu MUSIQUE

Ce menu affiche tous les fichiers audio compatibles présents sur le volume en en cours (les répertoires ne sont pas affichés).

Les fichiers audio sont affichés sous forme de liste.

Vous pouze alors acceder au fichier audio souhaite à l'aide des touches fléchées et lancer la lecture en pressant ENTER ou PLAY.

NOTE: Une fois la lecture lancée, l'ensemble des fichiers audio est lu.

10

Fonctions de la PEEKBOX 205

10.5 Menu PHOTO

Ce menu affiche tous les fichiers image compatibles présents sur le volume en cours (les répertoires ne sont pas affichés).

Les fichiers sont affichées sous forme de liste.

Vouppouvazalorsaccederaufichier image souhaite à l'aide du pavé directionnel et lancier I'affichage en pressant ENTER ou PLAY.

Une fois l'image affichée, vous effectuer, une inversion de cette image en utilisant les touches HAUT et BAS ou des rotations en utilisant les touches DROITE et GAUCHE.

NOTE : Si vous activez la fonction AFFICHAGE VIGNETTE dans le menu de configuration, les images seront alors affichées sous forme de vignettes. Les fonctionnalités de lecture restent inchangées.

10.6 Menu FICHIER

Ce menu permet d'afficher tous les fischiers qui se trouvent sur le disque en cours. Les fischiers sont affichés dans une liste. Vous pouvez ensuite acceder au filchier de votrechoin en utilisantle pavé directionnel puis lancer la lecture du filchier en appuyant sur la touche ENTER ou PLAY.

10

Fonctions de la PEEKBOX 205

10.7 Menu de configuration

Ce menu vous permet de configurer la PEEKBOX ainsi que les fonctions de lecture. Pressez la touche SETUP de votre télécommande pour acceder à ce menu.

Utilisez les touches DROITE et GAUCHE pour vous selectionner la page du menu à laquelle vous souhaitez acceder puis pressez la touche BAS pour y enter.

Utilisé ensuite les touches HAUT et BAS pour sélectionner l'option à configurer puis pressé la touche DROITE pour acceder aux différents régles possibles.

Une fois le réglage désiré mis en surbillance, presse la touche ENTER pour valider, puis presse la touche GAUCHE pour quitter l'option, presse de nouveau la touche GAUCHE pour revenir au besoin des pages du menu de configuration.

Presse la touche EXIT ou de nouveau la touche SETUP pour quitter le menu de configuration et returner au menu principal.

1. PAGE PRINCIPALE

Permet de configurer la langue de l'OSD et d'activer ou non l'économiseur d'écran.

Vous avez le choix parmi quatre langues pour l'OSD (français, anglais, allemand et espagnol).

Le mode AFFICHAGE VIGNETTE correspond à l'affiche des photos sous forme de vignettes lorsque vous accédez au menu PHOTO à partir du menu principal.

L'économiseur d'écran permet de préserver votre écran de télévision en cas d'image fixe risquant de marquer toute tube ou votre dalle plasma.

2. MENU TNT

Il permet de rechercher les chaînes TNT et de désirer votre pays.

RECHERCHER CHAINES: permet de rechercher toutes les chaînes TNT disponibles.

PAYS: permet de selectionner notre pays.

10

Fonctions de la PEEKBOX 205

10.7 Menu de configuration

3. REGLAGE AUDIO

Permet de selectionner le type de traitement audio en fonction du fichier lu.

Permet de configurer la sortie audio numérique optique et de selectionner « PCM » ou « RAW »

Si vous lisez un fjichier audio/videntecontenant une piste audio encodée en 5.1, vous pouvez configurer la sortieaudio sur SPDIF/RAW ou SPDIF/PCM.

Le mode "PCM" permet de retranscribe tous les signaux audio en stéreo afin qu'ils soient correctement produits par le système Hi-Fi.

Le mode "RAW", quant à lui, transmet le signal audio tel qu'il est sur le support (par exemple Ac3 5.1). Cela requiert d'avoir un système Home Cinéma capable de décoder ces signaux.

Le mode "ANALOGIQUE" permet de transmettre les signaux audio via la sortie AV directement sur le téléviseur.

NOTE : Pour dire un DVD-video en 5.1 avec un système Home Cinéma, il est recommendé de régler la sortie numérique sur « RAW »

4. REGLAGEVIDEO

Permet d'indiquer le format de votre TV (16/9 ou 4/3), le type (PAL ou NTSC) et la sortie videoe(Composite ou HDMI).

Le format TV peut être régle sur 16/9, 4/3 LETTER BOX ou PAN SCAN.

Le type TV peut être régle sur PAL, NTSC ou AUTO (s'adapte automatiquement en fonction de la source video).

La sortie video peut être régée sur COMPOSITE (analogique),720P et 1080i (numérique via la sortie HDMI).

10

Fonctions de la PEEKBOX 205

10.7 Menu de configuration

5. PAGE PREFERENCES

Permet de configurer d'autres options telles que la durée d'affichage des photos en mode diaporama, le type de transition des photos, l'activation de l'aperçu des photos (mode vignettes).

La réinitialisation permet de rétabrir tous les réglages par défaut de l'appareil.

La durée d'affichage correspond au temps pendant lequel une photo reste affichée en mode Diaporama.

Le mode Diaporama définit la façon dont sont s'enchaîner les photos en mode diaporama.

REGLAGE HEURE: permet d'afficher l'heure. Celle-ci peut etre modifiee et mémorée dans le système.

6. PAGE EXIT

Permet de quitter le menu de configuration en pressant ENTER ou BAS.

Cette page permet aussi de visualiser les informations concernant les versions logicielle et matérielde votre appareil.

11

Fonctions complémentaires

11.1 Touche DISK

Il est possible deCHOIR le volume que vous souhaitez explorer en utilisant la touche DISK de la télécommande.

Cette fonctionnelle est utile lorsqu vous avrez un disque dur partitionné en plusieurs volumes ou lorsqu vous connectez une clé USB ou une carte SD.

Pressez la touche DISK pour afficher les différents volumes disponibles, utilisez les flèches HAUT et BAS pour sélectionner le volume désiré et pressez la touche ENTER pour valider.

11.2 Touche HDMI / AV

Il est possible de changer le mode de sortie video entre HDMI et AV en utilisant la touche HDMI/AV de la télécommande.

HDMI correspond à la sortie audio-video numérique HDMI.

AV correspond à la sortie audio-video analogue (video composite et audio stéreo RCA).

A chaque pression sur cette touche, l'appareil commute d'un mode de sortie video à un autre.

11.3 Touche EDIT

La touche EDIT vous permet d'acceder au menu contextual des fichiers lors de la navigation dans le contenu d'un volume.

Lorsque you mettez un fichier en surbrillance a laide des touches fléchéées, you pouvez utiliser cette touche pour afficher le menu d'édition.

Le menu contextual est le nombre de options suivantes:

• COPIER: Permet de copier le fichier sélectionné dans le repertoire cible.
  -COLLER: Permet de coller le fichier dans le repertoire cible.
  -SUPPRIMER: Permet de supprimer le fichier selectionné.
  -RENOMMER: Permet de renomer le fihier sélectionné.
  -NV DOSSIER: Permet de creator un réseau à ce niveau d'arborescence.
  -PROPRIETES: Permit d 'obtenir des informations sur le fichier selectionné.
  -ANNULER: Permet d'annuler la pression sur la touche EDIT.

11.4 Touche COPY

La touche COPY permet d'effectuer la copie complète d'un réseau vers le dossier cible.
Cette fonction permet par exemple de copier le contenu d'une carte mémoire afin de la réutiliser ensuite avec votre apparéel photo numérique.

11

Fonctions complémentaires

11.5 TOUCHE REC

La touche REC permet d'enregistrer à l'aide d'une seule touche. Vous pouze enregistrer un programme TV que vous étés en train de regarder en appuyant une fois sur la touche REC.

Pendant l'enregistrement, un point rouge se met à clignoter en haut à gauche de l'écran.

Pour arrêté l'enregistrement, appuyez sur la touche STOP ou HOME.

Vous pouvez visualiser les différences

enregistrements dans le menu FICHIER, puis dans le repertoire REC.

11.6 TOUCHE TIMER

La touche Timer permet d'acceder au menu de programmation.

SORTIR: permet de quitter le menu en cours.

EDITOR: permit d'editor la programmation et d'ajouter une programmation.

SUPPR.: permit de supprimer une programmation une par une ou toutes les programmations d'un coup.

STATUT: permet de définir le statut de la programmation.

Note : Si vous constaté que le boîtier multimédia ne mémorise plus les réglages relatifs à l'heure, veuillus remplaçer la batterie par une batterie neuve.
