VENTILATEUR AXIAL TUBULAIRE DESENFUMAGE THGT - Ventilateur axial tubulaire de désenfumage UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur axial tubulaire de désenfumage
Caractéristiques techniques principales	Conçu pour l'évacuation de fumées et de chaleur en cas d'incendie
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Variable selon le modèle (diamètre et longueur)
Poids	Variable selon le modèle
Compatibilités	Compatible avec les systèmes de désenfumage et de ventilation
Tension	230 V
Puissance	Variable selon le modèle
Fonctions principales	Évacuation rapide des fumées, amélioration de la sécurité incendie
Entretien et nettoyage	Vérification régulière, nettoyage des pales et du moteur
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour maintenance
Sécurité	Conforme aux normes de sécurité incendie en vigueur
Informations générales utiles	Installation recommandée par un professionnel pour garantir l'efficacité

FOIRE AUX QUESTIONS - VENTILATEUR AXIAL TUBULAIRE DESENFUMAGE THGT UNELVENT

Comment installer le ventilateur axial tubulaire UNELVENT THGT ?

Pour installer le ventilateur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'alimentation est coupée avant de commencer l'installation et que le ventilateur est monté dans un tube de désenfumage approprié.

Quels sont les dimensions du ventilateur UNELVENT THGT ?

Le ventilateur UNELVENT THGT a un diamètre de 250 mm à 630 mm, selon le modèle. Veuillez consulter les spécifications techniques pour des détails précis.

Comment entretenir le ventilateur axial tubulaire UNELVENT ?

Un entretien régulier est recommandé. Nettoyez les pales du ventilateur et vérifiez les connexions électriques tous les six mois. Remplacez les pièces usées si nécessaire.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez si l'alimentation électrique est bien connectée. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel pour une évaluation.

Le ventilateur UNELVENT est-il bruyant ?

Le niveau sonore dépend du modèle et de la vitesse de fonctionnement. En général, le ventilateur est conçu pour fonctionner silencieusement. Si vous entendez des bruits inhabituels, vérifiez si des objets obstruent le ventilateur.

Quelle est la température maximale de fonctionnement pour le ventilateur UNELVENT THGT ?

Le ventilateur UNELVENT THGT peut fonctionner à des températures allant jusqu'à 400 °C pendant des périodes limitées, conformément aux normes de désenfumage.

Peut-on utiliser le ventilateur UNELVENT en extérieur ?

Le ventilateur est conçu pour un usage intérieur. Pour une installation en extérieur, il est nécessaire de le protéger contre les intempéries.

Y a-t-il une garantie pour le ventilateur UNELVENT THGT ?

Oui, le ventilateur est généralement couvert par une garantie de deux ans contre les défauts de fabrication. Consultez la documentation fournie pour plus de détails.

MODE D'EMPLOI VENTILATEUR AXIAL TUBULAIRE DESENFUMAGE THGT UNELVENT

• Désenfumage 400^ / 2h ou 200^ / 2h
• Marquage CE
  Large plaque débits pressions
• Installation horizontale ou verticale
• Virole courte ou virole longue

Gamm

• Débits de 2500 à 130 000 m3/h
  10 diamètres de 400 à 1250 mm
• Moteur: 2, 4 et 6 pôles

Applications

• Ventilation et désenfumage pour parking et ERP / IGH

ERP/IGH

Parking

\section*{Caracteristiques générales}

Agrée F400-120 PV n° 0370-CPD-348 (F 400)
Agreee F200-120 PV n° 0370-CPD-349 (F 200)
- Virole et support moteur en tôle d'acier galvanisé à chaud
Option «virole longue» sur demande

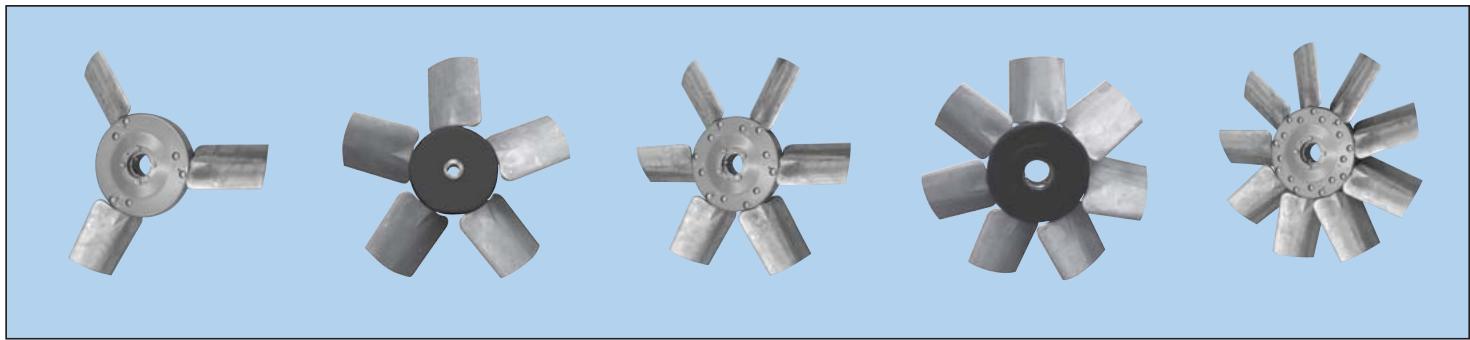

- Hélice 3, 5, 6, 7 ou 9 pales aluminium à angle variable à l'arrêt
- Moyeu en tôle d'acier protégé par cataphorèse
- Moteur triphase 230/400V jusqu'à 3 kW
- Moteur triphase 400V au dessus de 3 kW
- Moteur 2 vitesses triphasées 400V (bobinage Dahlander)
- IP 55, Classe H (F400-120) ou Classe F (F200-120)

Moteur homologué

Moyeu protégé

Maintenance aisee trappe de visite virole longue

Large gamme d'hélices, selon nombre et angle de pales

Désignation

T	H	G	T	/	4	-	1	0	0	0	-	6	/	8	/	B	-	1,5 kW	F 400
1				2			3				4	5		6		7		8

1-: Nom de gamme
2- : Nombre de pôles
3-: Diametre nominal (mm)
4- : Nombres de pales
5-: Angle de calage
6-: Sens de l'air
7 - : Puissance moteur (kW)
8- : Classement au feu

En standard F 400: 400^ / 2h ou spécifique F 200 pour 200^ / 2h

Pour déterminer le produit, il est nécessaire de connaître le début et la pression du point de fonctionnement.

L'angle d'inclinaison des pales et la puissance moteur seront déterminés sur les courbes des appareils : nous consulter

Sens de l'air
Sens de l'air: B
Hélice-Moteur (standard)

Sens de l'air: A
Moteur-Helice
(sur demande)

VENTILATEURS AXIAUX TUBULAIRES F400-120 (400°C/2h) - F200-120 (200°C/2h) Séries THGT désenfumage

Dimensions (mm)

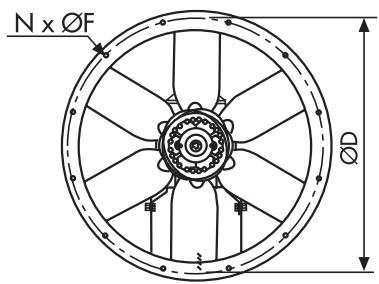

THGT-400 à THGT-630

virole courte

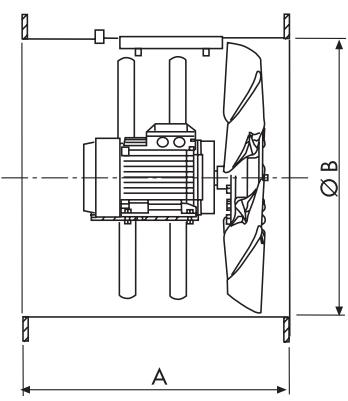

virole longue

Diamètre	AC	AL	B	C	D	E	F	N
	/4 - /6	/4 - /6		/4 - /6
400	250	470	400	415	450	487	12	8
450	250	470	450	430	500	537	12	8
500	250	470	500	440	560	595	12	12
560	250	470	560	440	620	664	12	12
630	250	470	630	440	690	735	12	12

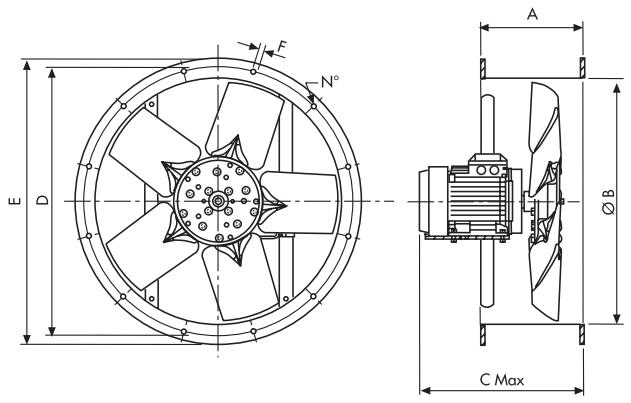

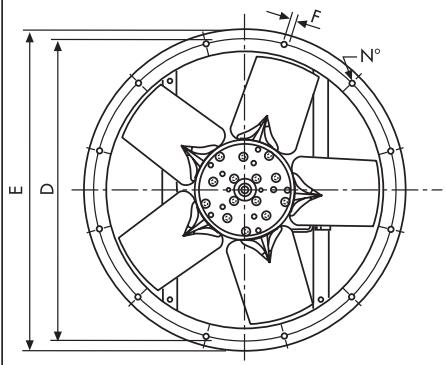

THGT-710 à THGT-1250 (virole courte)

THGT-710 à THGT-1250 (virole longue)

Modèle	A		Ø B	Cmax.	D	Ø E	Ø F	N
	Virole courte	Virole longue
THGT-710	270	650	710	512	770	815	12	16
THGT-800	380	650	800	622	860	905	12	16
THGT-900	420	750	900	737	970	1005	15	16
THGT-1000	450	780	1000	767	1070	1105	15	16
THGT-1250	500	1150	1250	985	1320	1355	15	20

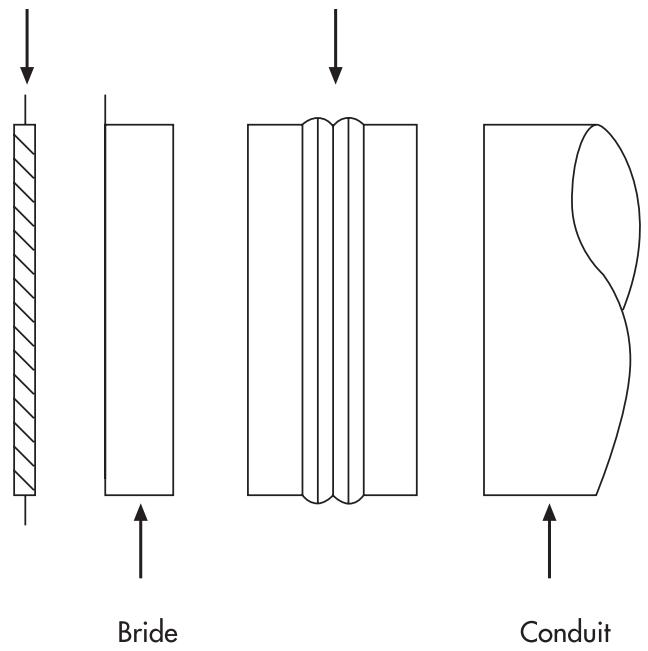

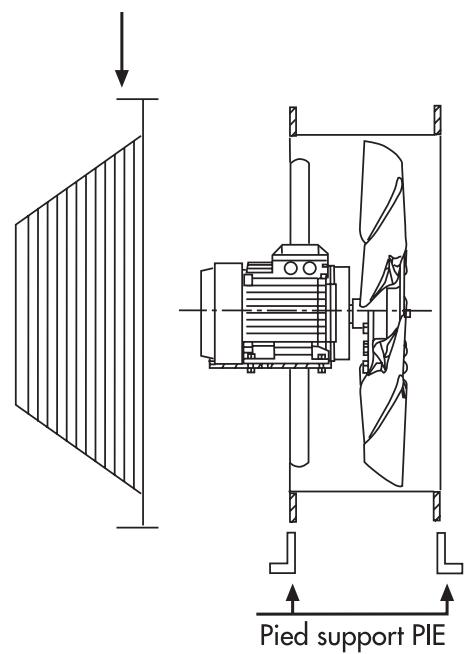

Accessoires de montage - Mise en œuvre

Grille panier DEF-DES
Grille plate DEF-ASP

Grille plate / DEF - ASP

- Manchettes souples / ACOP
