MODE D'EMPLOI EVOLUTION IDEO 325 UNELVENT

+	Débit 325 m3/h
+	Économies d'énergie
+	Jusqu'à 25% d'économies sur le chauffage
+	Échangeur très haut rendement jusqu'à 92 %
+	Moteurs très BASSE consommation à partir de 29 watts Th-C'

• total des deux moteurs : maison T3 - 2 sanitaires

ide, la solution ideale pour la ventilation des maisons THPE, BBC, passives...

Filtration optimise

• Filtration double à l'introduction de l'air neuf
• Filtration simple à l'extraction de l'air vicié
  +Santé et comforts

Télécommande radio (IDEO RD)

• Multi-fonctions programmables
• Diagnostic permanent de fonctionnement
• Design et ergonomie

Interrupteur (IDEO FL)

3 positions
Vitesse 1,2,3

• Montage mural
• Montage au sol : vertical ou horizontal
  +Facilité d'installation

Elegance

^+ Caisson dessiné pour être installé dans les pieces de service: buanderie, cellier, arrrière-cuisine, chaufferie...
Pour un accès permanent

Université

• Pour tout type de maison individuelle
• De 1 à 6 sanitaires

By-pass 100%

• By-pass automatique ou manuel
  + Sur-ventilation programmable
• Compatibleité puits canadien / provencal
  +Rafraîchissement d'été

Efficacité et maîtrise de l'énergie

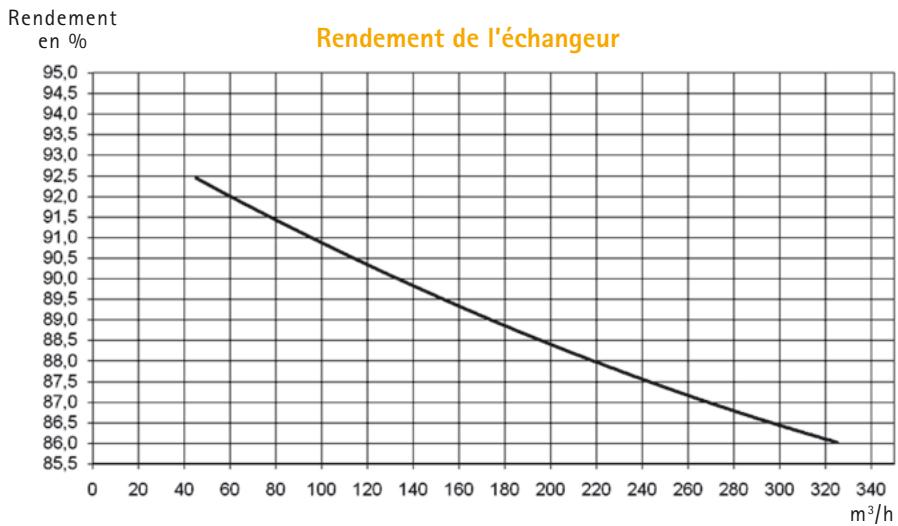

Avec un début d'air extrait de 325m^3 /h et un très haut rendement jusqu'à 92% , IDEO permet de réduire jusqu'à 25% la facture de chauffage.

Avec IDEO, la nouvelle VMC double flux pavillonnaire, Unelvent S&P s'inscrit

encore une fois dans la démarche de l'architecture THPE, BBC, passive...

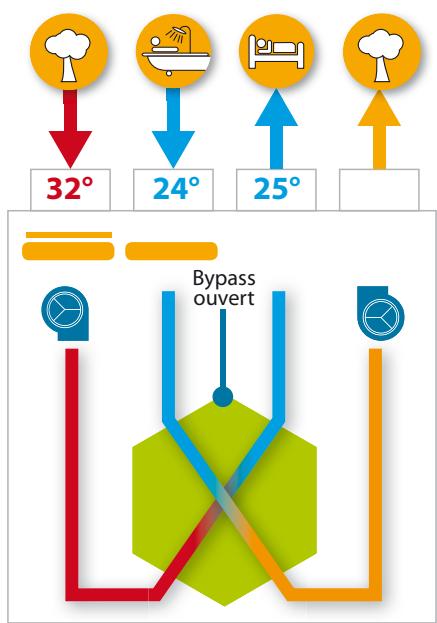

L'éCHANGEUR À TRÉS HAUT RENDEMENT EST LE VÉRITABLE COEUR DU SYSTème*.

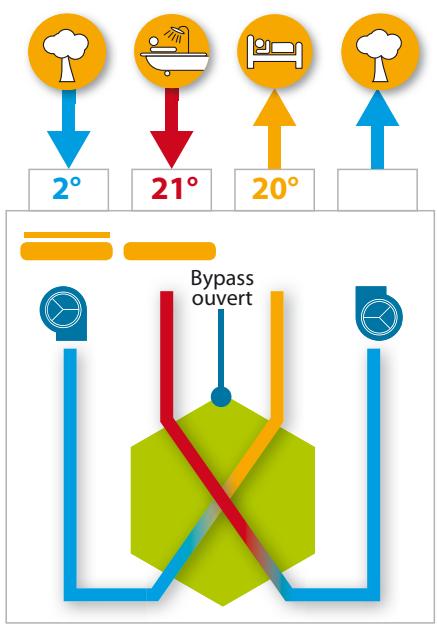

Hiver : fonctionnement sans by-pass

Été : fonctionnement sans by-pass

Été : fonctionnement avec by-pass

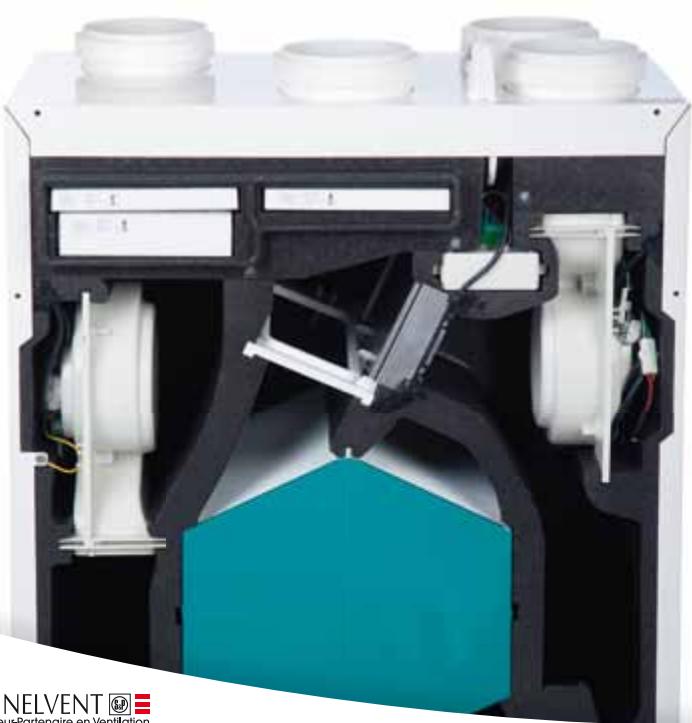

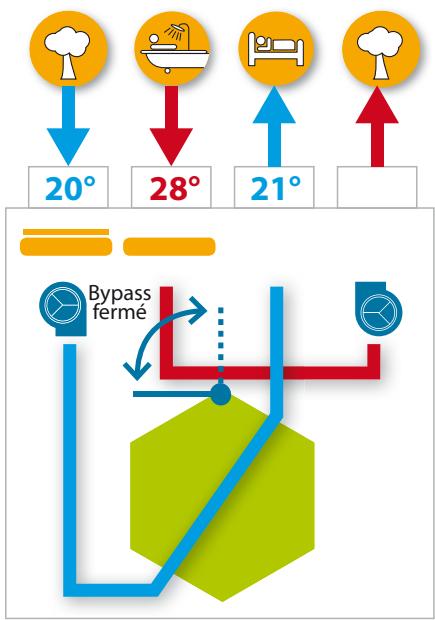

EN HIVER: réchauffage de l'air

• L'air neuf froid venant de l'extérieur capte jusqu'à 92% des calories de l'air chaud extrait des pieces techniques (cuisine, bains, WC).

EN ETÉ: rafraîchissement de l'air

• Dans la journee, quand l'air extérieur est plus chaud que l'air interieur, il est refroidi dans l'échangeur.
  La nuit, c'est l'air extérieur qui est le plus frais. Grace au by-pass automatique, l'échangeur est court-circuité.
• Dans les deux cas, c'est de l'air rafraîché qui est insufflé dans la maison.

Moteur

Pré-filtre

Filtre

* Exemples de températures entrées / sorties du caisson

Échangeur

Santé et comport grâce à IDEO

Le caisson IDEO travaille à débit constant,quelque soit le degré d'empoussièrement des filtres, sur toute la plage de fonctionnement des moteurs. La qualité du renouvellement de l'air est donc constante.

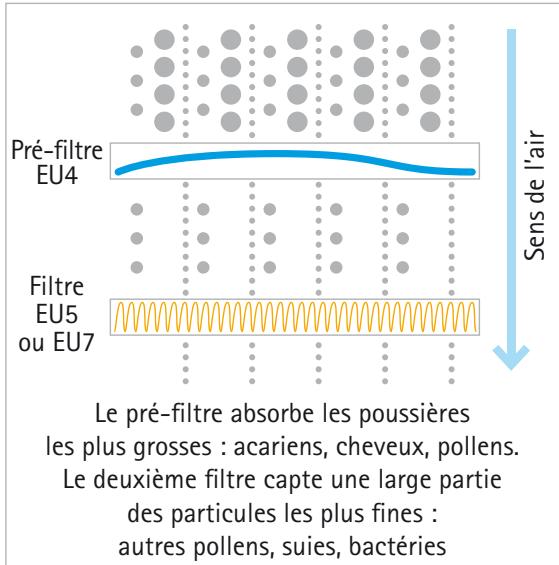

UN AIR SAIN GRÂCE À UNE FiltrRATION EFFICACE

À l'insufflation : double filtration

IDEO protège la santé des occupants de la maison.

IDEO est équipé d'un filtre plissé haute efficacité, type EU5 (option EU7).

Un pré-filtre de type EU4 protège le filtré principal et prolonge son efficacité.

À l'extraction

Un filtré EU4 protège l'échangeur et évite son encrassement.

• Les filtres IDEO optimisent la qualité de l'air et la consommation des moteurs

Confortacoustique

+ Niveau sonore:23,3dB(A)*.
L'échangeur fait office de silencieux.
+ Suppression des entrées d'air classiques.
+ Suppression de la gène due aux rafales de vents dominants.
+ Suppression de la transmission des bruits extérieurs.

• À l'extraction libre à 3 mètres (à 90 m³/h)

Confort hygrométrique

+ Homogénéisation du tau d'humidité.
+ Air insuffle préalablement déshumidifié.

Façade retenue par vérin

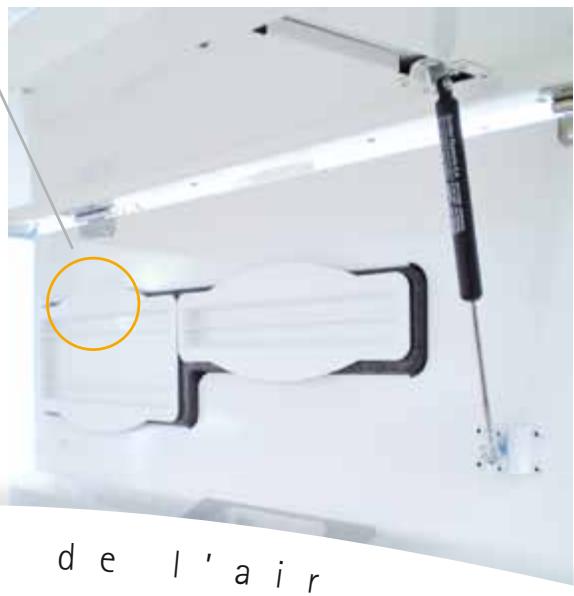

Filtres sur glissières

Accessibilité rapide aux filtres sans outil

I ' élagance de I ' ai r

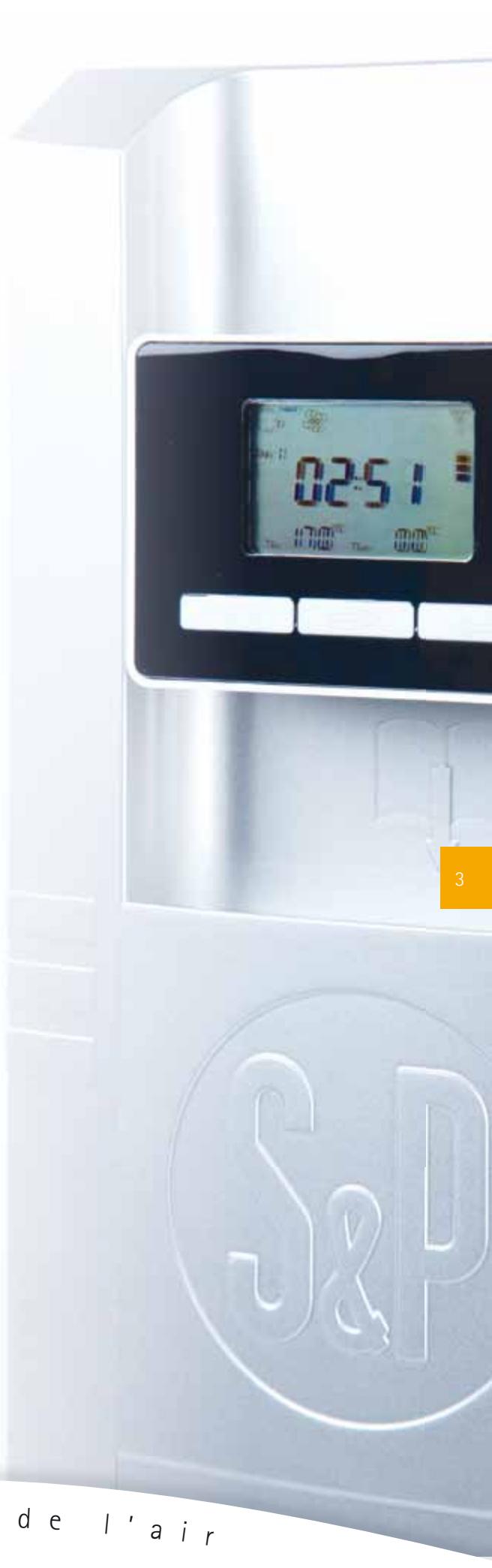

Confort d'utilisation - IDEO commande radio

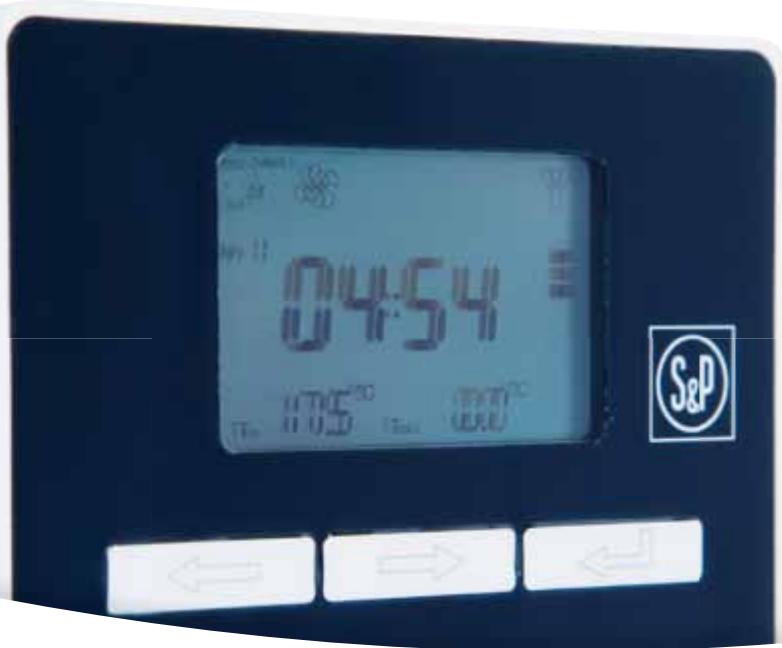

Avec son écran de visualisation des informations, la télécommande radio IDEO a été conçue avec unsoon tout particulier apporté à son esthétique.

Le bouton poussoir radio «grand débit cuisine » a été dessiné dans le même esprit.

TÉLÉCOMMANDE ET BOUTON POUSSOIR : ERGONOMIE ET DESIGN

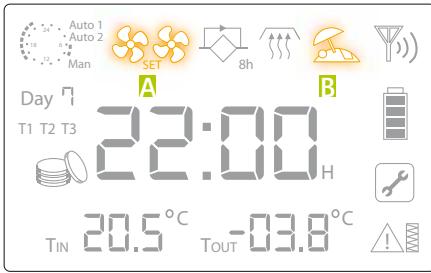

Visualisation du fonctionnement

Visualisation des débits A ou B.

• Débits nominaux.
  Grand début cuisine.
• Mode absence.

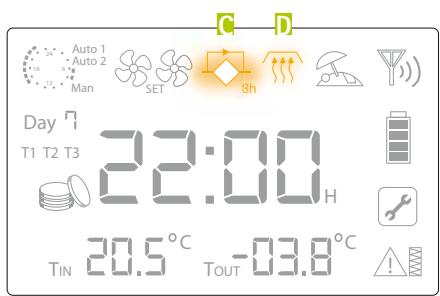

ÉTÉ : by pass à 100% automatique ou manuel C.

+ Surventilation et rafraîchissement nocturne en été.
+ Possibilité de forçage manuel avec temporisation régliable.

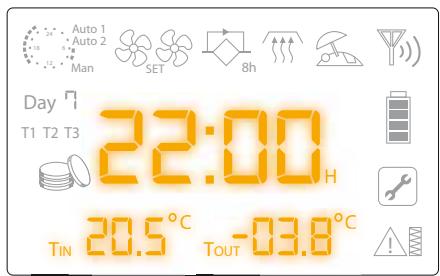

HIVER : système de dégivrage automatique D .

Mise en route automatique sans arrêt de l'insufflation.
+ Pas de batterie électrique additionnelle.

+ Indication de l'heure.
+ Indication de la tempéature interieure au niveau de la télécommande.
Indication de la température extérieure.

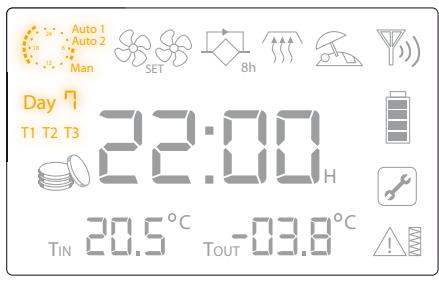

La télécommande peut :

• estre accroche en permanence sur le caisson IDEO.
• este posée sur un meuble dans une autre piece.
• estre fixe sur un mur dans une autre piece.
• Portée de la télécommande : 150 m en champ libre. (option : antenné 200 m)

Bouton poussoir radio grand débit cuisine

• Transmission de la commande par radio : pas de câblage.
  + Mode grand début temporisé 30 minutes.
• Installation en saillie dans la cuisine.
  + Esthetique similaire à la télécommande principale.
  pas de cablage.

incipale.

Programming

+Jour / heure.
+ Débits mini / maxi.
Réglage des débits par pas de 5m^3 /h
+ Planning hebdomadaire de fonctionnement.
+ Pré-programmation automatique ou programmation manuelle.

Diagnostic de fonctionnement

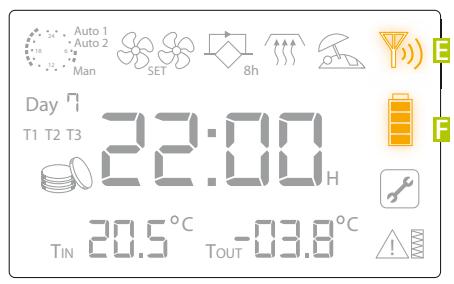

• Indicateur de la qualite de transmission radio E.

• Indicateur de I'etat des piles de la telecommande F.

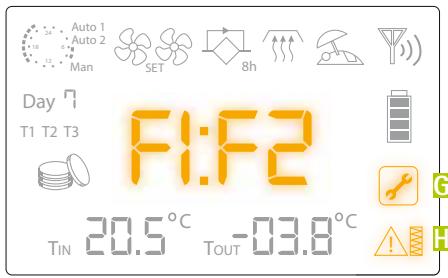

• Indicateur de défaut évientuel G.

• Indicateur d'empoussièrement des filtres H.

• Indicateur séparé entre les filtres :

• à l'introduction d'air neuf : F1

• à l'extraction de l'air vicié : F2.

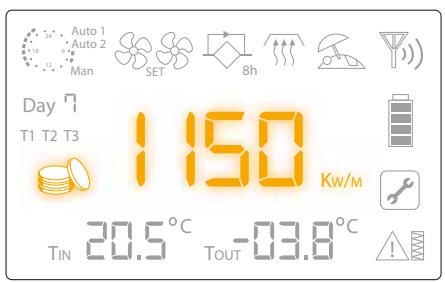

Indicateur d'économies d'énergie.

Identification du filtrre sur le couvercle d'étanchéité

I ' élagance de I ' ai r

Souplesse d'installation

La conception d'IDEO permet d'adapter la position du caisson à toutes les situations architecturales.

INSTALLATION MULTI-POSITIONS (3 possibilités au choix)

+ Horizontale au sol

Option

Panneau cache-gaines

• Panneaux coulissants (3 côtes)
  Hauteuréglablede600à960mm
  Tôle laquee blanc

Option

Antenne longue portée 200m (en champ libre)

• Pour les cas où la transmission ne serait pas optimum avec l'antenne standard.

Option

Filtre EU7

Le filtré EU7 très haute efficacité est particulièrement recommendé dans les maisons ou vivent des personnes allergiques, asthmatiques ou plus simplement sensibles aux attaques de la sphère ORL.

Options

Kit d'évacuation des condensats KIT H pour positionnement horizontal au sol

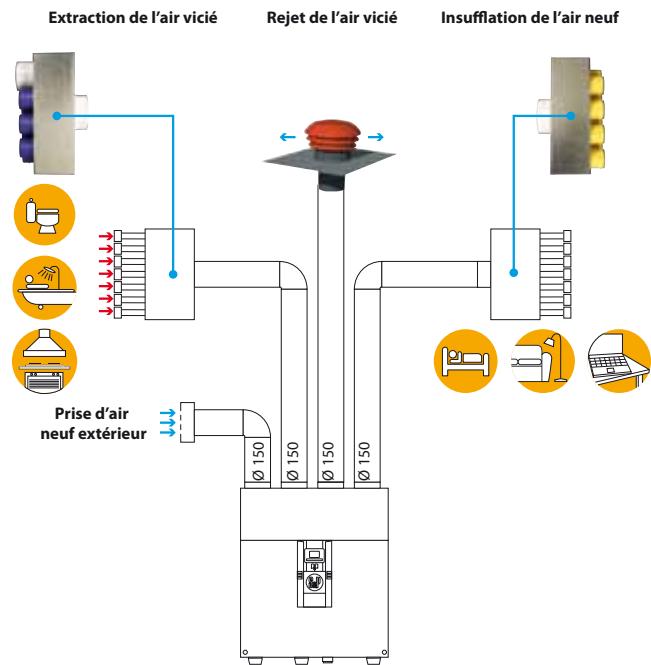

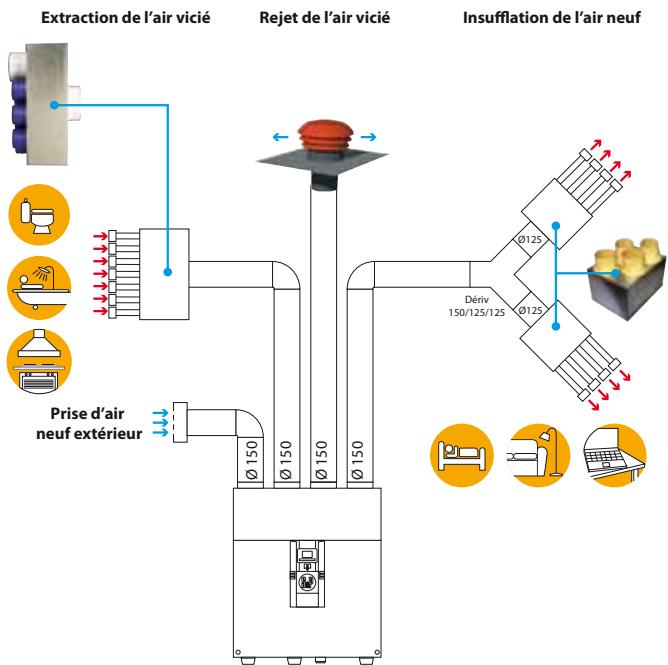

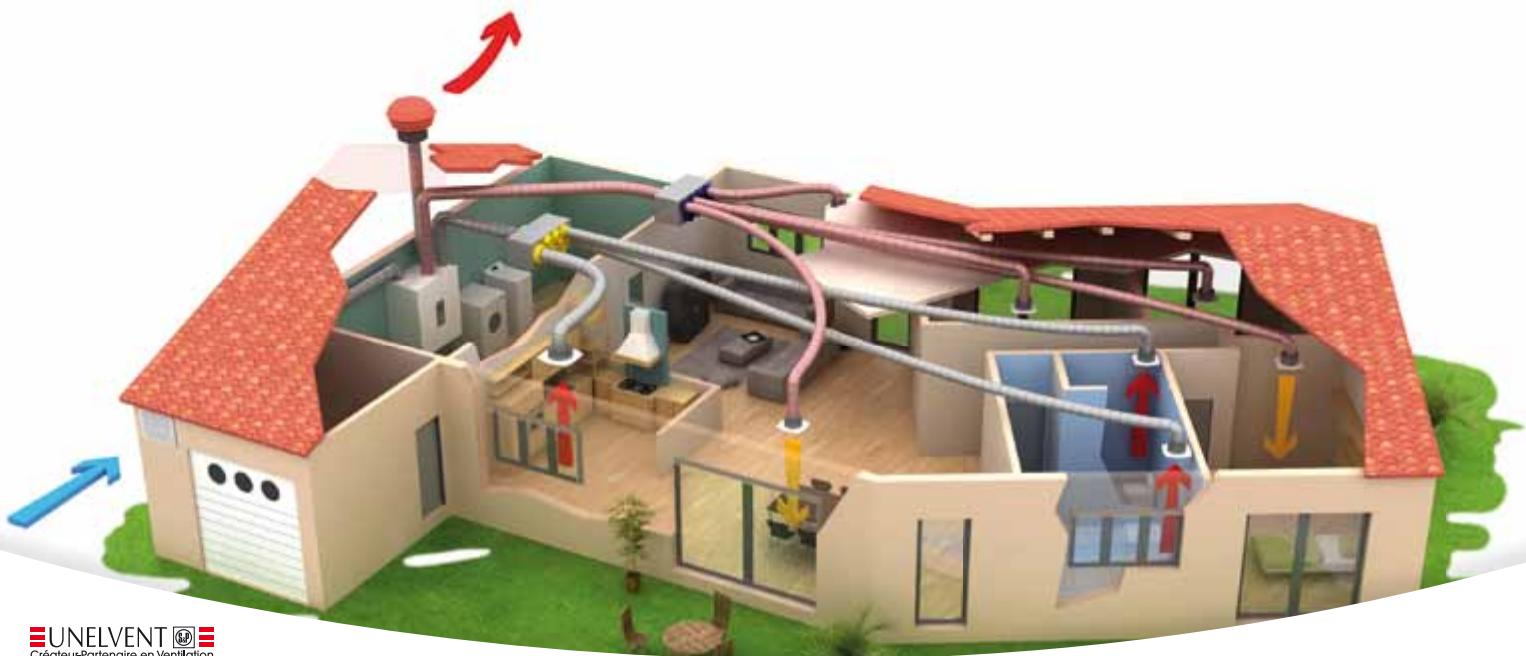

EXEMPLES DE SCHEMAS D'INSTALLATION TYPE « RÉPARTITION »

Extraction

Les gains d'extraction de l'air vicié dans les pieces techniques sont rassemblées sur un plénum 7 piquages (1 piquage cuisine Ø125 mm et 6 piquages sanitaires Ø80 mm).

Insufflation

Les gains d'insufflation de l'air neuf rechauffé partent de plénums à 4 ou 8 piquages Ø80 mm.

Avec 1 ou 2 répartiteurs à 4 piquages

Avec 1 répartiteur à 8 piquages

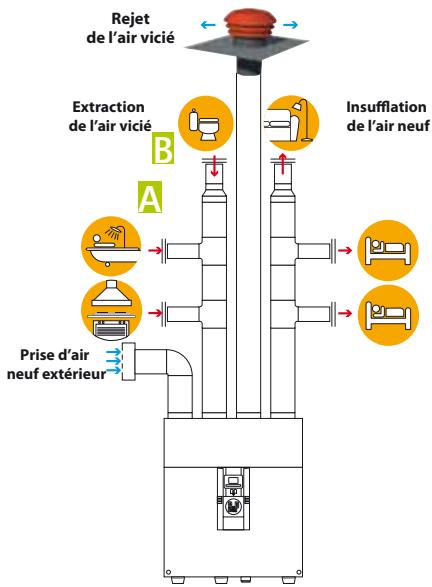

Exemple de schéma d'installation type «distribution»

Dans ce cas, la bouche B, plus éloignée du caisson, peut-être défavorisée par rapport à la bouche A avec un débit insuffisant.

Nous recommendons alors d'installer les bouches d'extraction et d'insufflation avec des régulateurs de début très bassé pression (RD BP).

Entretien facile

• Moteurs, échangeur, by-pass et filtres sur glissières pour un dépoussierage aisé.

• Indicateurs d'encrassement des filtres :

• Filtres à l'introduction d'air neuf

• Filtrà à l'extraction d'air pollué
• Filtres accessibles en façade

+Alarme du type de défaut sur la télécommande

Accessoires

Unelvent S&P innove aussi dans le domaine des accessoires pour des réseaux plus efficaces, plus sains et plus esthétiques.

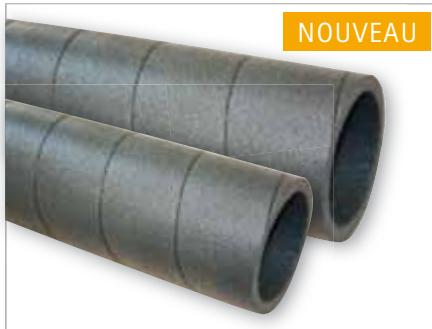

Conduits et accessoires spirales Gamme SPIRALEO - GPR ISO

• Spécifique pour les raccordements aux caissons de VMC double flux.
  + Polyethylene spiralé.
• Pour installation en volumes chauffés.
  Mise en œuvre rapide.
• Raccordement conduit / conduit et conduit / accessoire par manchon femelle type FRT.
• Manipulation aisee : poids très faible.
• Longévite assurée : sans corrosion.
• Intérieur lisse : efficacité aéraultique.
  +Impermeabilité à l'air et à la vapeur d'eau.
  + Isolation thermique et phonique.

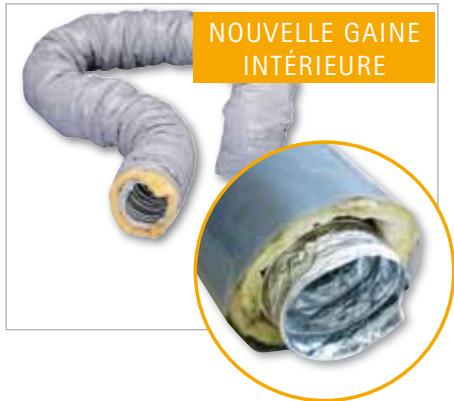

Conduits souples isolés
Gamme GP ISO

• Gaine interieure duplex aluminium / polyester.
• Pas de dégagement à l'insufflation : réseau sain.
  Housse extérieure polyéthylène.
  Conduit calorifugé.
• 25 mm de laine de verre pour volumes chauffés.
• 50 mm de laine de verre pour volumes non chauffés.

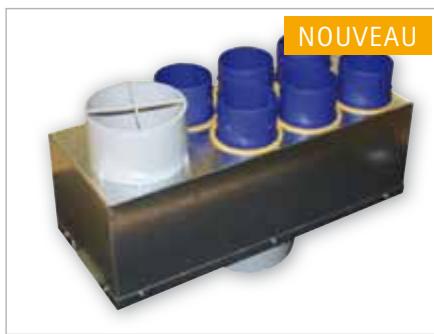

Plénum d'extraction 7 piquages

6 piquages sanitaires 80 mm.
1 piquage cuisine 0125 mm.
+ Simplicité d'utilisation.
+ Plenum isolé.
+ Possibilité d'intégrer les régulateurs très basse pression Ø80 mm sans manchette (RD BP).

Conduits rigides extra-plats Gamme TUBPLA
Recommandé pour le réseau d'extraction en volumes chauffés.

• Gain de place.
  + Efficacité aéraultique.
  + Rapidité de mise en œuvre.
  Passage en doublage de cloison.

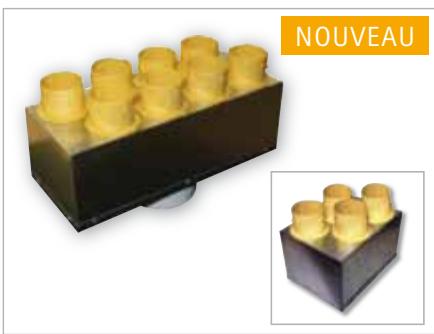

Plenum d'insufflation 4 ou 8 piquages

+ Simplicité d'utilisation.
+ Plenum isole.
+ Possibilité d'intégrer les régulateurs très basse pression 080 mm sans manchette (RD BP).

Bouches design orientables : insufflation et extraction

Bouche extra plate et discrète.
Manchettes à griffes 080 et 0125 mm.
+ Utilisation possible avec régulateurs de débit.

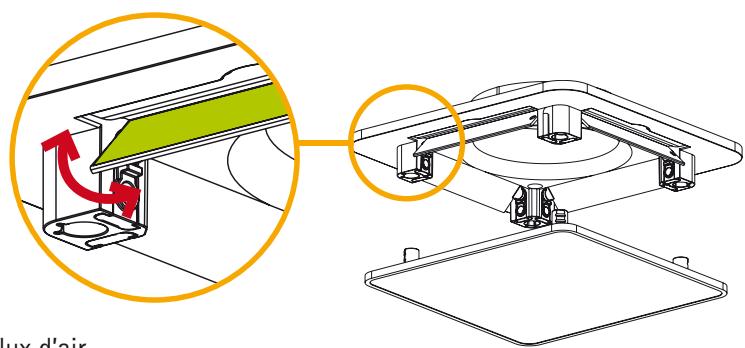

4 volets régibles pour une orientation optimum des flux d'air.

Extraction

Insufflation

4 volets ouverts

2 volets ouverts

3 volets ouverts

2 volets ouverts

1 volet ouvert

Gamme SPIRALEO - GPR ISO

• Isolation efficace.
  + Facilité de mise en œuvre.
  Esthetique.

Coudes

Angles 90^ 45^ ou 30^
0150 et 0125 mm.

Réf.: CDR ISO

Conduits droits

• Longueur 2,25 m.
  0150 et 0125 mm.

Réf.: GPR ISO

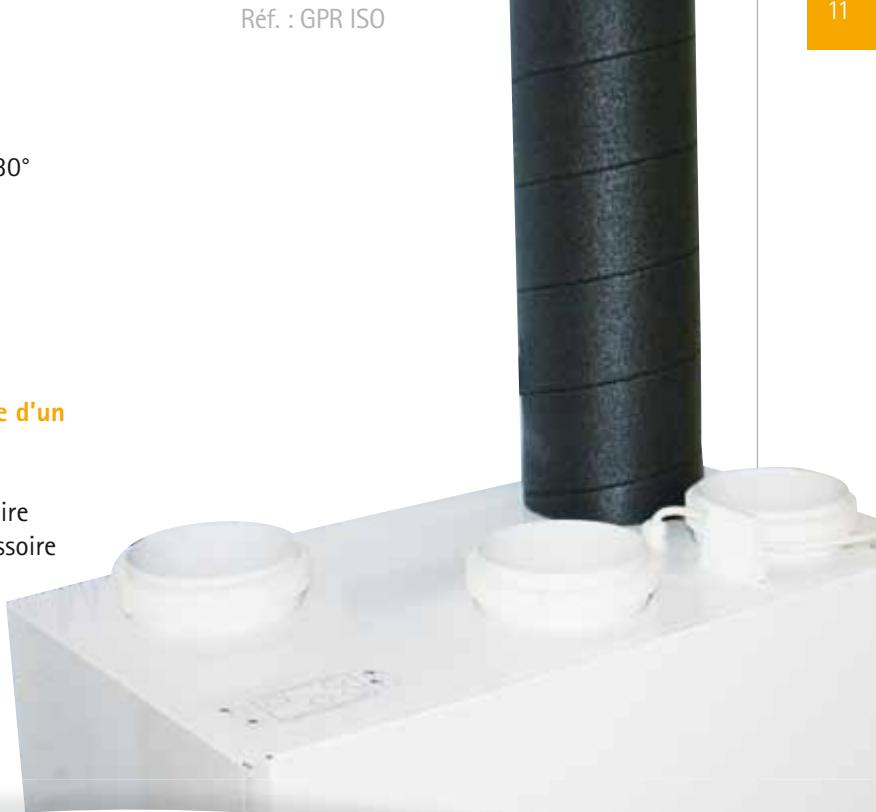

Raccordement à l'aide d'un manchon fémelle

Conduit sur conduit
Conduit sur accessoire
+ Accessoire sur accessoire

IDEO , l'éligence de l'air

Tableau des références IDEO
Tableau des références accessoires

Références	Code	Désignation
IDEO 325 HR ECOWATT RD	600 900	Caisson VMC double flux haut rendement IDEO commande radio. Produit certifié NF VMC.
IDEO 325 HR ECOWATT FL	600 899	Caisson VMC double flux haut rendement IDEO commande filaire. Produit en cours de certification NF VMC.
Kit IDEO 325 RD P04	600 086	IDEO 325 RD + Kit Accessoires P04
Kit IDEO 325 RD P08	600 085	IDEO 325 RD + Kit Accessoires P08
Kit accessoires P04	600 060	2 répartiteurs d'insufflation 4P, 1 plénum d'extraction 5P, 4 manchons Ø150, 1 dérivation Ø150/125/125, 8 bouches d'insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 30 colliers CX 125
Kit accessoires P08	600 062	1 plénum d'insufflation 8 piquages, 1 plénum d'extraction 7 piquages, 4 manchons Ø150, 8 bouches d'insufflation BDO 80, 4 bouches sanitaires BOAP 80, 1 bouche cuisine BOAP 125, 26 colliers CX 125

Autres accessoires : voir catalogue général.

Références	Code	Désignation
RC IDEO	600 910	Télécommande radio si nécessaire en complément du modele fourni
BOOST IDEO	600 911	Bouton poussoir grande vitesse cuisine supplémentaire pour caisson IDEO commande radio
KIT G4 IDEO	600 912	Filtre EU4
KIT F5/G4 IDEO	600 913	Kit filtre EU5 + EU4
KIT F7/G4 IDEO	600 914	Kit filtre EU7 + EU4
KIT ECG IDEO	600 915	Cache gaine coulissant
KIT ANT.200 IDEO	600 916	Antenne radio longue portée
KIT H IDEO	600 917	Kit évacuation condensats pour IDEO en position horizontal
KIT ECG IDEO INF	600 918	Panneau cache pieds inférieur
BDO 80	855 015	Bouche design extraction / insufflation Ø80 mm
BDO 125	855 016	Bouche design extraction / insufflation Ø125 mm
GPR ISO 150	810 101	Conduit PE spiralé isolant longueur 2,25 m Ø150 mm
CDR ISO 150/90	810 105	Coude PE spiralé isolant à 90° Ø150 mm
CDR ISO 150/45	810 106	Coude PE spiralé isolant à 45° Ø150 mm
CDR ISO 150/30	810 107	Coude PE spiralé isolant à 30° Ø150 mm
GPR ISO 125	810 100	Conduit PE spiralé isolant longueur 2,25m Ø125 mm
CDR ISO 125/90	810 102	Coude PE spiralé isolant à 90° Ø125 mm
CDR ISO 125/45	810 103	Coude PE spiralé isolant à 45° Ø125 mm
CDR ISO 125/30	810 104	Coude PE spiralé isolant à 30° Ø125 mm
PLENUM EX 7P	890 016	Plénum d'extraction isolé 7 piquages, possibilité d'intégrer les réguleurs basse pression Ø80 sans manchette
PLENUM 8P	890 014	Plénum d'insufflation isolé 8 piquages, possibilité d'intégrer les réguleurs basse pression Ø80 sans manchette
PLENUM 4P	890 015	Plénum d'insufflation isolé 4 piquages, possibilité d'intégrer les réguleurs basse pression Ø80 sans manchette

\section*{Caracteristiques générales}

• Débit maximum : 325 m³/h
  Réglage du début: par pas de 5m^3/h
• Puissance consommée : 29 W Th-C*
  Alimentation 230V / 50Hz
  Poids:45kg
• Dimensions LxHxP : 745x877x471 mm

• Longueur cable d'alimentation: 1,5 m

• total des deux moteurs : maison T3 - 2 sanitaires
