Type de produit	Centrale double flux
Modèle	CAD HR MINI
Débit d'air nominal	Jusqu'à 300 m³/h
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	600 x 600 x 400 mm
Poids	50 kg
Type de filtres	Filtres à air G4 et F7
Rendement thermique	Jusqu'à 90%
Fonctions principales	Récupération de chaleur, ventilation contrôlée
Niveau sonore	35 dB(A) à débit nominal
Entretien et nettoyage	Filtres à remplacer tous les 6 mois, nettoyage des échangeurs recommandé annuellement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation fourni
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Informations générales	Idéale pour les habitations jusqu'à 150 m², installation en intérieur

FOIRE AUX QUESTIONS - CENTRALE DOUBLE FLUX CAD HR MINI UNELVENT

Comment vérifier que la centrale double flux fonctionne correctement ?

Pour vérifier le bon fonctionnement de la centrale UNELVENT, assurez-vous que les voyants de statut sont allumés, écoutez les bruits de fonctionnement et vérifiez si l'air est correctement distribué dans les pièces.

Que faire si la centrale ne démarre pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le disjoncteur est en position ON. Si le problème persiste, consultez le manuel d'utilisation pour les étapes de dépannage.

Comment nettoyer les filtres de la centrale ?

Pour nettoyer les filtres, retirez-les selon les instructions du manuel. Lavez-les à l'eau tiède avec un savon doux, rincez et laissez sécher complètement avant de les remettre en place.

Quelle est la fréquence de remplacement des filtres ?

Il est recommandé de remplacer les filtres tous les 6 mois, ou plus souvent si vous vivez dans une zone particulièrement poussiéreuse.

Comment régler la vitesse de ventilation ?

La vitesse de ventilation peut être réglée à l'aide du panneau de contrôle intégré. Consultez le manuel pour des instructions spécifiques sur les réglages.

Que faire si je sens une odeur désagréable dans la maison ?

Une odeur désagréable peut être due à des filtres encrassés ou à une mauvaise circulation de l'air. Vérifiez et nettoyez les filtres, et assurez-vous que les bouches d'aération ne sont pas obstruées.

Est-il normal que la centrale fasse du bruit ?

Un léger bruit est normal lors du fonctionnement de la centrale. Si le bruit est inhabituellement fort ou si vous entendez des bruits de cliquetis, vérifiez si quelque chose bloque le ventilateur ou consultez un professionnel.

Comment optimiser l'efficacité énergétique de la centrale ?

Pour optimiser l'efficacité énergétique, assurez-vous que les filtres sont propres, que les bouches d'aération sont dégagées et que la centrale est correctement dimensionnée pour votre espace.

Quels sont les indicateurs de maintenance à surveiller ?

Surveillez les voyants d'alerte sur le panneau de contrôle, ainsi que la performance de la ventilation et la qualité de l'air. Une baisse de performance peut indiquer qu'un entretien est nécessaire.

Comment obtenir de l'assistance technique pour ma centrale ?

Pour obtenir de l'assistance technique, contactez le service client d'UNELVENT via leur site web ou le numéro de téléphone indiqué dans le manuel d'utilisation.

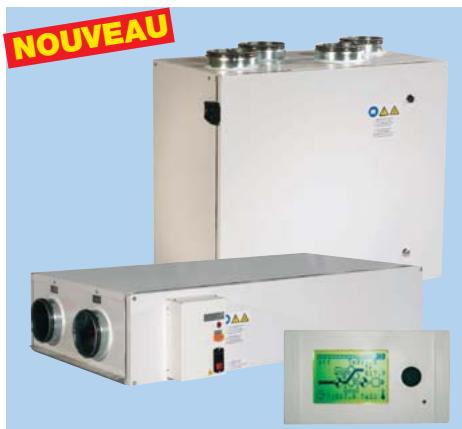

MODE D'EMPLOI CENTRALE DOUBLE FLUX CAD HR MINI UNELVENT

Spécial petit tertiaire

Les plus

• Echangeur haut rendement jusqu'à 92%
• Spécial petits locaux tertiaux
• Débits de 200 à 500 m3/h
• False encombrement
• Isolation double peau 25 mm
• Moteur basse consommation
• Régulation avec commande déportée intégrée

Gamme

• 2 puissances : 350 et 500 m3/h
  16 modèles

• Horizontale raccordement des gains en ligne : H

• Verticaleraccordement des gains par le dessus : V
  -AvecBy-pass livremonté:BP
• Avec batterie électric de post-chauffage : DI

Applications

• Ventilation double flux avec récapération des calories dans les petits locaux tertiaires
• Montage interieur, suspendue ou contre un mur
• Installation horizontale ou verticale

Locaux tertiaux

- Caracteristiques techniques

Construction

• Acier recouvert d'un traitement plastifié blanc
• Isolation double peau 25 mm
• Ventilateur à réaction
• Bac à condensats avec purgege Ø 1/2
• Accès aux filtrés et à l'échangeur par la face principale
• Piquages équipés de joints Veloduct

Moteur

• Basse consommation, à courant continu, monophasé 230V

Filtres

G4 à l'extraction et à l'introduction d'air

Echangeur

• A contre courant haut rendement 92%
• En polypropylène pour les versions verticales
• En aluminium pour les versions horizontales

By-pass

• 50% , motorisé et livre monté sur version BP
  Servo-moteur 230V monophasé, tout ou rien

Batterie électriche externe de post-chauffage

• 500W monophasé 230V - 1 étage - puissance absorbée 2,8A

Référence	Débit maxi(m3/h)	Puisance installée totale(W)	Intensité absorbée maxi(A)	Signal pour contrôle des vitesses	Indice de Protection	Tension(V)
CAD HR MINI 350	350	170	1,3	0...10V	IP44 / B	230
CAD HR MINI 500	500	340	2,5	0...10V	IP44 / B	230

Codification et prix

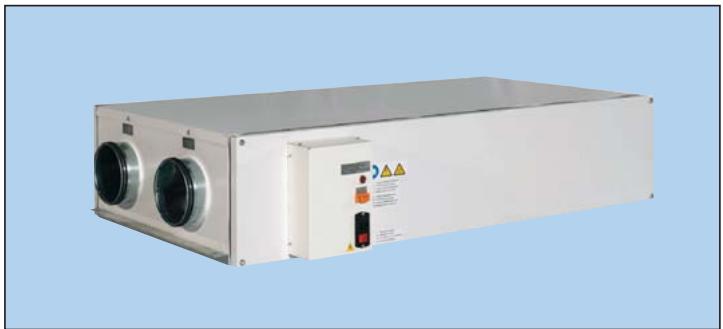

Version horizontal

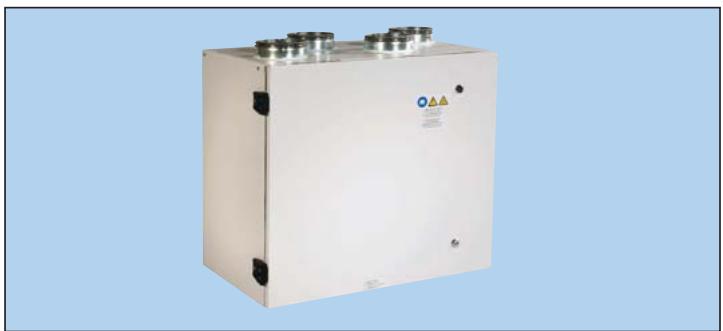

Version verticale

Sans By-pass

Sans By-pass avec batterie

Avec By-pass

Avec By-pass avec batterie

Sans By-pass

Sans By-pass avec batterie

Avec By-pass

Avec By-pass avec batterie

CENTRALES DOUBLE FLUX HAUT RENDEMENT 92%

SPECIAL PETIT TERTIAIRE

Série CAD HR MINI

■ REGULATION CTR07 préte à brancher avec commande déportée (Version DI)

Fonctionnalités

Réglage des débits

• Sélection manuelle des vitesses des ventilateurs : fonction « boost » temporisée
• Modulation automatique par horloge intégrée : programmation journière et hebdomadaire
• Modulation automatique en fonction d'une sonde de qualité d'air (sonde en option)

Gestion du « free-cooling » sur modèles équipés d'un By-Pass

Fonction de sécurité

• Protection antigel de l'échangeur par diminution ou arrêt du ventilateur de soufflage
• Alarme d'encrassement des filtres ou de défaut dépressostat
• Alarme de defaulted sur sondes de températures (câble coupé, defaulted de raccordement...)
• Alarme de défaut de liaison entre la console et l'armoire de régulation

Éléments principaux

Armoire de raccordement comprenant

• Interrupteur de proximité
• Carte électronique et bornier de raccordement

Commande déportée à raccorder à l'armoire (100 m maxi)

Sondes de températures intégrées montées, câblées

• Sonde température au rejet (Tx)
• Sonde de température à l'entrée d'air neuf (Te)
• Sonde de température à la reprise d'air ambiant (Tr)

Dépressostat monté cable

• Encrassement filtré

Options (non monté)

• SCO2-010A sonde de mesure d'ambiance avec afficheur / SCO2-010G mesure en gaine
  STEM 010V sonde de température
  SHUR 0-10 sonde d'hygrométrie

Dimensions (mm)

Air neuf

Air insuffle

Air extrait

Air rejeté

- Construction horizontalale avec raccordement en ligne (H)

Poids: 52 Kg

- Construction verticale avec raccordement par le dessus (V)

Poids: 48 Kg

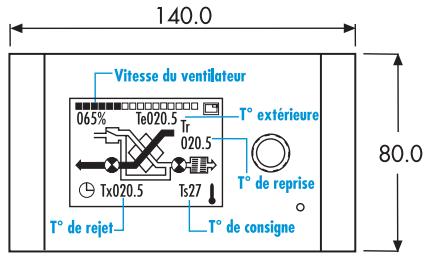

CommandedeporteeCTR07\*

• Type de cable recommendé : torsadé par paire et blindo, section de 0,26 à 0,75 mm2 - Longueur maxi 100 m

CENTRALES DOUBLE FLUX HAUT RENDEMENT 92%

SPECIAL PETIT TERTIAIRE

Série CAD HR MINI

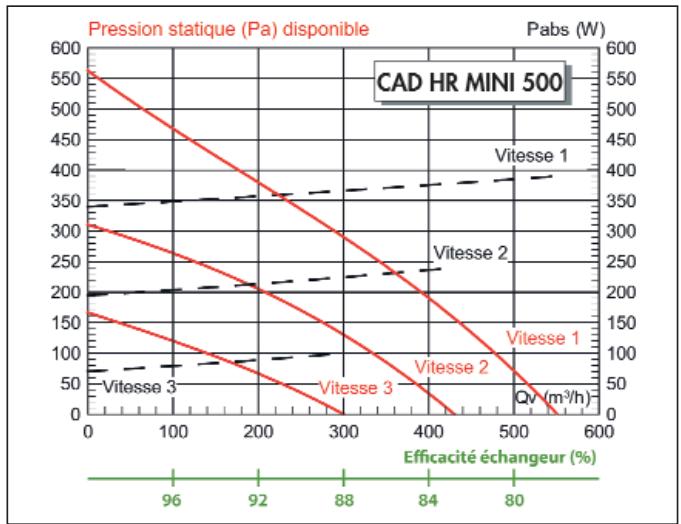

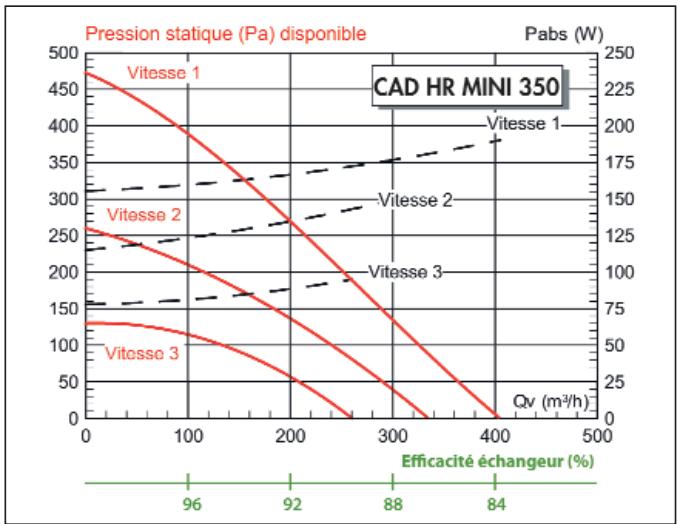

Courbes aérauliques

Efficacité thermique de l'échangeur réalisée dans les conditions suivantes : T° extérieure - 70°C, 80% HR (humidité relative, T° reprise 22°C, 50% HR

Accessoires

• Filtre de rechange G4 plissé

Type	Référence	Code
350	FG4 MINI 350	970 145
500	FG4 MINI 500	970 146

• Filtre de rechange F7 plissé

Type	Référence	Code
350	FF7 MINI 350	970 147
500	FF7 MINI 500	970 148

• Manchette couple

Référence	Code
MSF 160	975 615

• Siphon

Référence	Code
SIPHON CAD	973 087

Sondes

• Sonde CO2

Référence	Code	Désignation
SCO2-010A	700 078	Mesure d'ambiance avec afficheur
SCO2-010G	700 076	Mesure en gaine

• Sonde de température

Référence	Code	Désignation
STEM-010	700 074	Temp. d'ambiance 0-10V 0-50°C
STEM-010A	700 075	Temp. d'ambiance afficheur 0-10V 0-50°C

• Sonde d'hygrométrie

Récédence	Code	Désignation
SHUR-010	700 073	Hygrométrie 0-10V 0 à 100% HR montage mural
