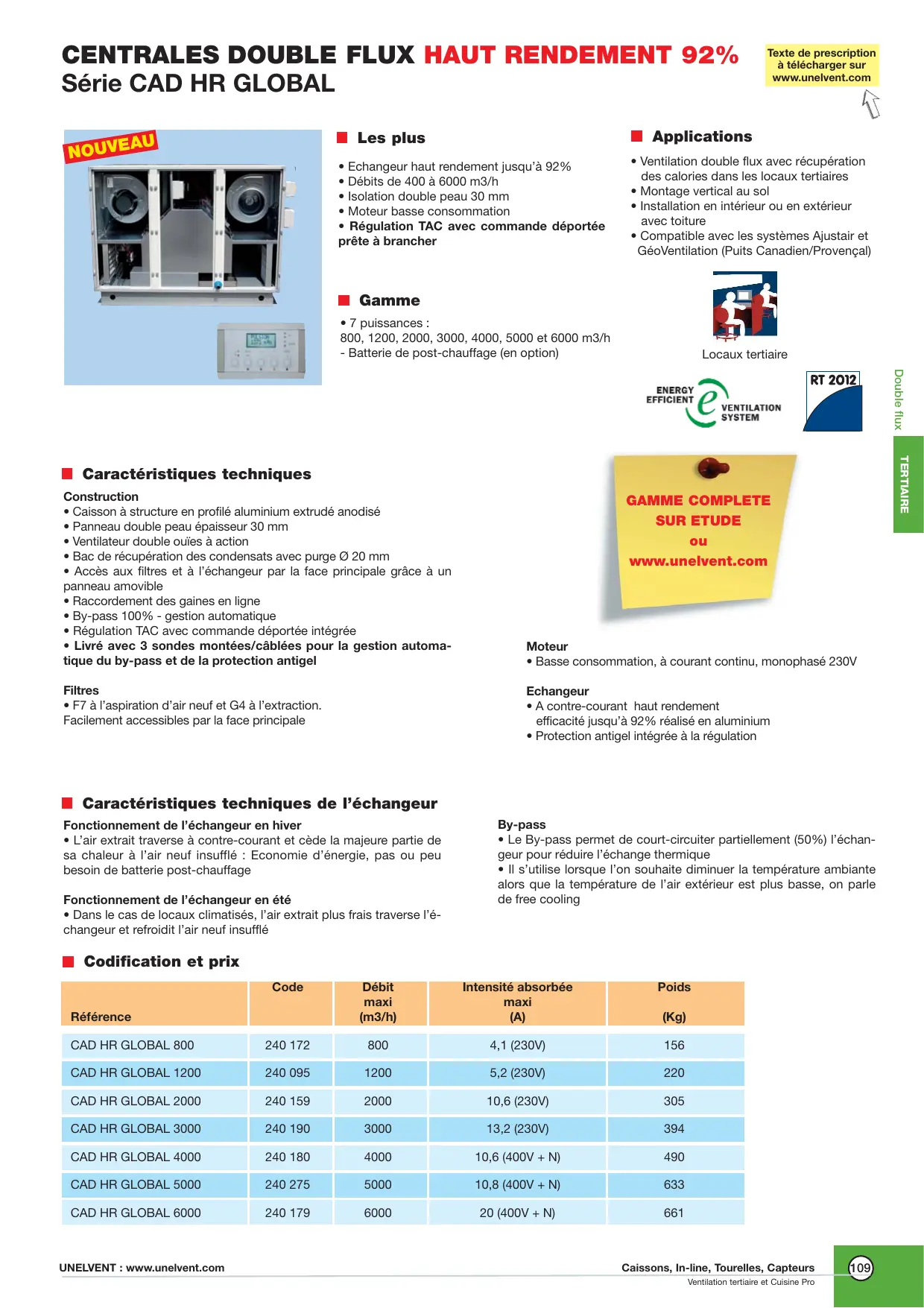

MODE D'EMPLOI CENTRALE DOUBLE FLUX CAD HR GLOBAL UNELVENT

• Echangeur haut rendement jusqu'à 92%
• Débits de 400 à 6000 m3/h
• Isolation double peau 30mm
• Moteur basse consommation
• Régulation TAC avec commande déportée prête à brancher

Gamm

• 7 puissances :
  800, 1200, 2000, 3000, 4000, 5000 et 6000 m3/h
• Batterie de post-chauffage (en option)

Applications

• Ventilation double flux avec récapération des calories dans les locaux tertiaires
• Montage vertical au sol
• Installation en intérieur ou en extérieur avec toiture
• Compatible avec les systèmes Ajustair et GéoVentilation (Puits Canadien/Provençal)

Locaux tertiaux

ENERGY EFFICIENT

VENTILATION

SYSTEM

\section*{Caracteristiques techniques}

Construction

• Caisson à structure en profilé aluminium extrudé anodisé
• Panneau double peau épaisseur 30mm
• Ventilateur double ouïes à action
• Bac de récapération des condensats avec purgege Ø 20 mm
• Accès aux filtres et à l'échangeur par la face principale grâce à un panneau amovible
  Raccordement des gains en ligne
• By-pass 100% - gestion automatique
• Régulation TAC avec commande déportée intégrée
• Livre avec 3 sondes montées/câblées pour la gestion automatique du by-pass et de la protection antigel

Filtres

F7 à l'aspiration d'air neuf et G4 à l'extraction.

Facilitation accessories par la face principale

Moteur

• Basse consommation, à courant continu, monophasé 230V

Echangeur

• A contre-courant haut rendement
  efficacité jusqu'à 92% réalisé en aluminium
• Protection antigel intégrée à la régulation

\section*{Caracteristiques techniques de l'échangeur}

Fonctionnement de l'échangeur en hiver

• L'air extrait traverse à contre-courant et cédé la majeure partie de sa chaleur à l'air neuf insuffle : Economie d'énergie, pas ou peu besoin de batterie post-chauffage

Fonctionnement de l'échangeur en été

• Dans le cas de locaux climatisés, l'air extrait plus frais traverse l'échéateur et refroidit l'air neuf insufflé

By-pass

• Le By-pass permet de court-circuiter partiellement (50%) l'échangeur pour réduire l'échange thermique
• Il s'utilise lorsque l'on souhaite diminuer la température ambiente alors que la température de l'air extérieur est plus BASSE, on parle de free cooling

Codification et prix

Récédence	Code	Débit maxi(m3/h)	Intensité absorbée maxi(A)	Poids(Kg)
CAD HR GLOBAL 800	240 172	800	4,1 (230V)	156
CAD HR GLOBAL 1200	240 095	1200	5,2 (230V)	220
CAD HR GLOBAL 2000	240 159	2000	10,6 (230V)	305
CAD HR GLOBAL 3000	240 190	3000	13,2 (230V)	394
CAD HR GLOBAL 4000	240 180	4000	10,6 (400V + N)	490
CAD HR GLOBAL 5000	240 275	5000	10,8 (400V + N)	633
CAD HR GLOBAL 6000	240 179	6000	20 (400V + N)	661

CENTRALES DOUBLE FLUX HAUT RENDEMENT 92%

Série CAD HR GLOBAL

■ REGULATION TAC prête à brancher

• Régulation complète permettant 3 modes de fonctionnement
• Le fonctionnement du ventilateur d'extraction est asservi au ventilateur de souffrage. Son débit correspond à une pourcentage du début de ventilateur de pulsion (généralement 100%)
• Régulation programmable et pilotage depuis la commande déportée

Commande déportée (RC)

• La commande déportée permet :
• De saisir tous les paramètres de fonctionnement
• De contrôle les vitesses ventilateurs

• De visualiser l'ensemble des paramètres et les alarmes

• Raccordement à réaliser par l'installateur (longueur maxi 1000 m)
  Commande déportée IP20. Pour un montage extérieur, il faut prévoir un boîtier étanche

Mode LS - Débit variable

Variation de la vitesse des ventilateurs par signal 0-10V

• Valeur de consigne de débit en fonction d'un signal 0-10V issu d'une sonde extérieure (CO2, température, hygrométrie...)
• Pour une installation monozone, nécessitant une adaptation de la ventilation en fonction de l'occupation

Variation automatique de la vitesse des ventilateurs pour maintenir une pression constante

• Débit automatiquement modulé afin de maintainir une valeur de pression constante mesurée par une sonde externe (voir accessoires)
• Pour une installation de ventilation multizone, associées à une modulation des débits terminale

Mode CA - Débit constant

Vitesses des ventilateurs définies selon un débit précis

• 3 consignes maxi de débits constants, saisie des valeurs avec lecture sur afficheur
• Commutation entre les différentes consignes réalisée manuellement depuis la commande déportede ou automatiquement par horloge (non fournie) ou détction de présence
• Pour une installation nécessitant la maitrise d'un ou plusieurs débits précis

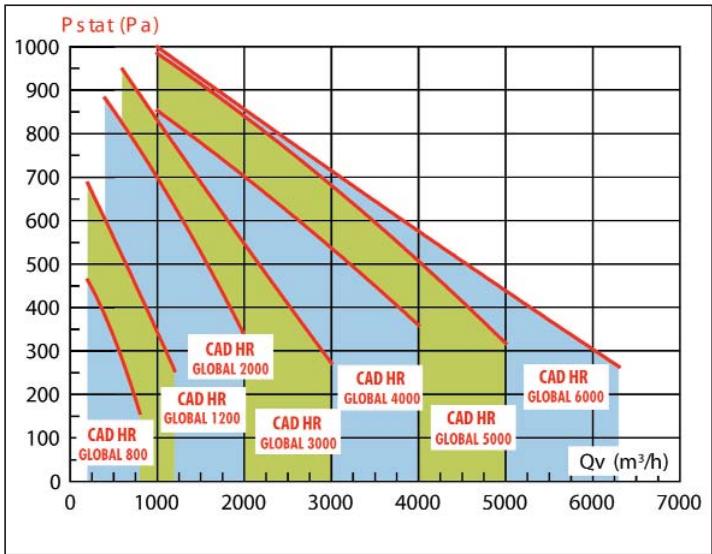

Courbes aérauliques
