MODE D'EMPLOI CENTRALE DOUBLE FLUX CAD HR FLAT UNELVENT

Texte de prescription

à télécharger sur

www.unelvent.com

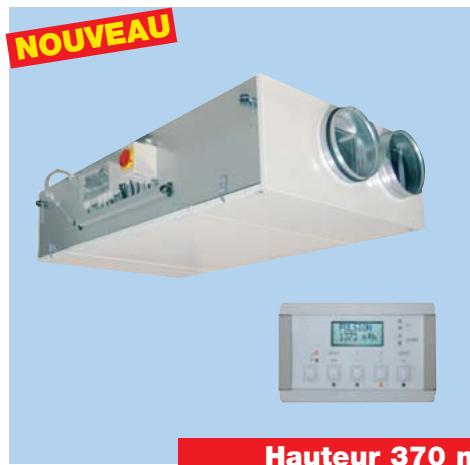

Les plus

• Echangeur haut rendement jusqu'à 92%
• Extra-plat : hauteur 37 cm
• Débits de 400 à 2000 m3/h
• Isolation double peau 20mm
• Moteurasseconsummation
• Régulation TAC avec commande déportée prête à brancher

Gamm

• 2 puissances : 1000 et 2000 m3/h

Applications

• Ventilation double flux avec récapération des calories dans les locaux tertiaires
• Particulierrement adapté à une installation en faux plafond en rénovation comme en neuf
• Montage horizontal
• Installation en interieur

Locaux tertiaux

VENTILATION SYSTEM

- Charactéristiques techniques

Construction

A structure en acier galvanisé
- Panneau double peau épaisur 20mm avec isolation
- Ventilateur double ouies à action
- Bac de récapuration équipé d'une pompe de releavage des condensats (raccordée d'usine) et tuyau d'évacuation (Ø 10mm)
- Accès aux filtres et à l'échangeur par le dessous grâce à un panneau équipé de charnières
Raccordement des gains en ligne
- Piquages équipés de joints Véloduct
- IP 44 - Mise à la terre obligatoire

Filtres

G4 à l'extraction et à l'introduction d'air.

Moteur

• Basse consommation, à courant continu, monophasé 230V

Echangeur

• A contre-courant en aluminium haut rendement efficacité jusqu'à 92%.
• Protection antigel intégrée à la régulation

Codification et prix

Récédence	Code	Débit maxi(m3/h)	Intensité absorbée maxi(A)	Poids(Kg)
CAD HR FLAT 1000	240 186	1000	2 x 3,3 A	120
CAD HR FLAT 2000	240 193	2000	2 x 5,6 A	205

Accessoires électriques

- Sonde CO2

Référence	Code	Désignation
SCO2-010A	700 078	Mesure d'ambiance avec afficheur
SCO2-010G	700 076	Mesure en gaine

- Sonde de température

Référence	Code	Désignation
STEM-010	700 074	Temp. d'ambiance 0-10V 0-50°C
STEM-010A	700 075	Temp. d'ambiance afficheur 0-10V 0-50°C

- Sonde de pression différentielle

Récédence	Code	Désignation
SPRD-010A	700 080	Sonde pression affichage 0-10V 0-1000 Pa
SPRD-010B	700 077	Sonde pression boîtier 0,5-4,5V 0-800 Pa

- Capteur de présence

Récédence	Code	Désignation
CPFL-S	705 001	Montage plafond en saillie
CPFL-E	705 002	Pontage encastré faux-plafond

- Batterie électrique

Référence	Code	Désignation
MBE-R 200/30B	620 111	Mono 230V - Ø 200 - 3 kW
MBE-R 250/60T	620 114	Tri 400V - Ø 250 - 6 kW
MBE-R 315/90T	620 117	Tri 400V - Ø 315 - 9 kW
MBE-R 315/120T	620 118	Tri 400V - Ø 315 - 12 kW

Relais des alarmes

Référence	Code	Désignation
SAT3	700 148	Relais des alarmes (ventilateur M/A - Δ Pa)

CENTRALES DOUBLE FLUX HAUT RENDEMENT 92%

Série CAD HR FLAT

■ REGULATION TAC prête à brancher

• Régulation complète permettant 3 modes de fonctionnement
• Le fonctionnement du ventilateur d'extraction est asservi au ventilateur de souffrage. Son débit correspond à une pourcentage du début de ventilateur de pulsion (généralement 100%)
• Régulation programmable et pilotage depuis la commande déportée

Commande déportée (RC)

• La commande déportede permutation :

• De saisir tous les paramètres de fonctionnement

• De contrôle les vitesses ventilateurs

• De visualiser l'ensemble des paramètres et les alarmes

• Raccordement à réaliser par l'installateur (longueur maxi 1000 m)
  Commande déportée IP20. Pour un montage extérieur, il faut prévoir un boîtier étanche

Mode LS - Débit variable

Variation de la vitesse des ventilateurs par signal 0-10V

• Valeur de consigne de débit en fonction d'un signal 0-10V issu d'une sonde extérieure (CO2, température, hygrométrie...)
• Pour une installation monozone, nécessitant une adaptation de la ventilation en fonction de l'occupation

Variation automatique de la vitesse des ventilateurs pour maintenir une pression constante

• Débit automatiquement modulé afin de maintainir une valeur de pression constante mesurée par une sonde externe (voir accessoires)
• Pour une installation de ventilation multizone, associées à une modulation des débits terminale

Mode CA - Débit constant

Vitesses des ventilateurs définies selon un débit précis

• 3 consignes maxi de débits constants, saisie des valeurs avec lecture sur afficheur
• Commutation entre les différentes consignes réalisée manuellement depuis la commande déportede ou automatiquement par horloge (non fournie) ou détention de présence
• Pour une installation nécessitant la maitrise d'un ou plusieurs débits précis

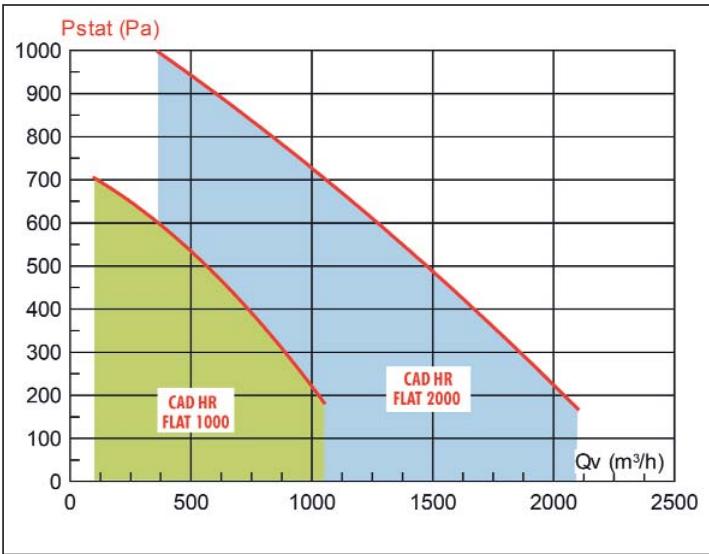

Courbes aérauliques

- Caracteristiques techniques de l'échangeur

Fonctionnement de l'échangeur en hiver

• L'air extrait traverse à contre-courant et cède la majeure partie de sa chaleur à l'air neuf insuffle : Economie d'énergie, pas ou peu besoin de batterie post-chauffage

Fonctionnement de l'échangeur en été

• Dans le cas de locaux climatisés, l'air extrait plus frais traverse l'échéateur et refroidit l'air neuf insufflé

CENTRALES DOUBLE FLUX HAUT RENDEMENT 92%

Série CAD HR FLAT

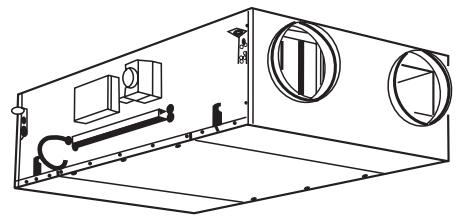

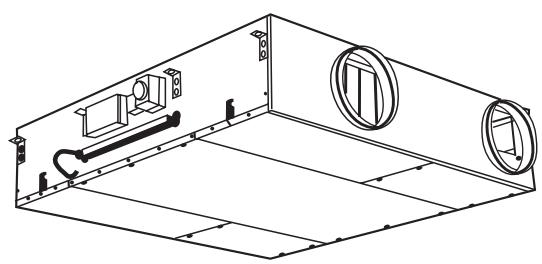

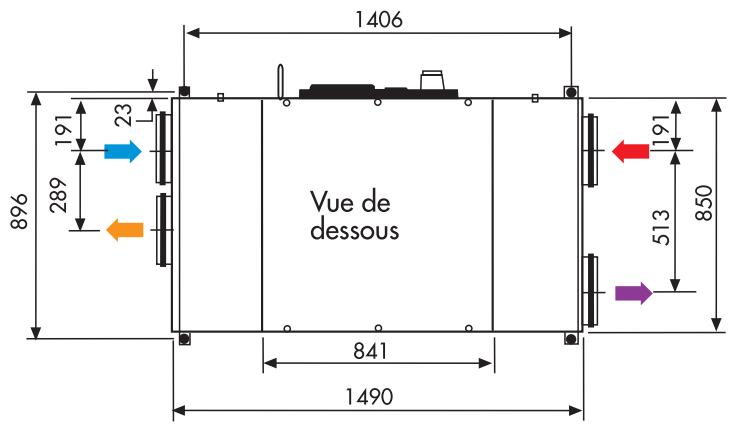

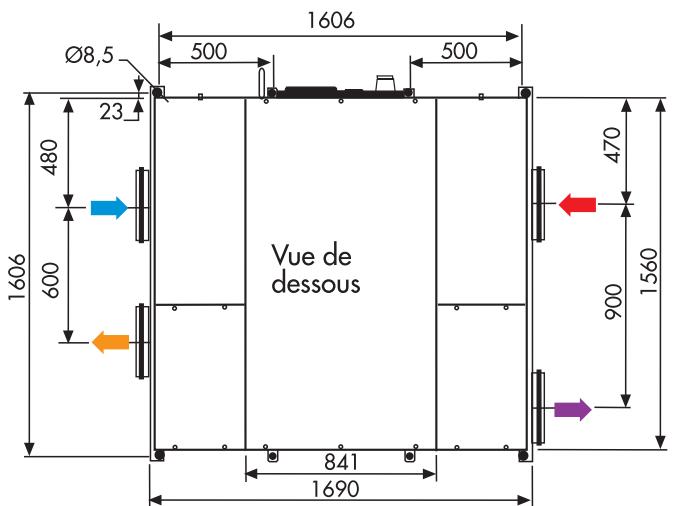

Dimensions (mm)

Air neuf

Air insuffle

Air extrait

Air rejeté

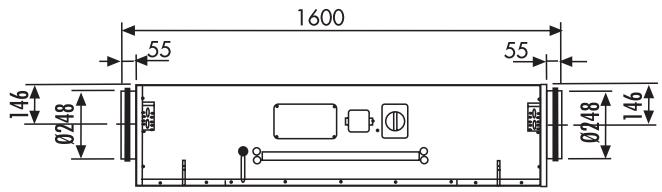

CAD HR FLAT 1000

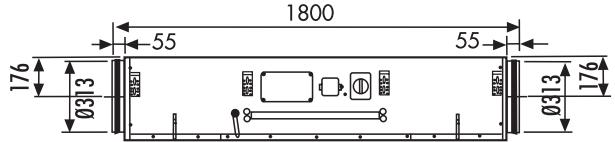

CAD HR FLAT 2000

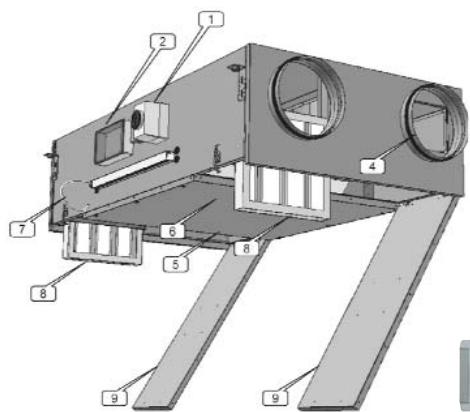

1 - Interrupteur général pour alimentation en puissance des ventilateurs et de la regulation
2 - Boitier de raccordement centralisé du circuit (pré-câblé en usine)
3 - Commande à distance
4 - Ventilateur de pulsion
5 - Ventilateur d'extraction
6 - Echangeur de chaleur Air/Air
7 - Tuyau d'évacuation des condensats Ø 10mm
8 - Filtres
9 - Panneaux d'accès
