MODE D'EMPLOI CAISSON EXTRACTION ET INSUFFLATION CATB UNELVENT

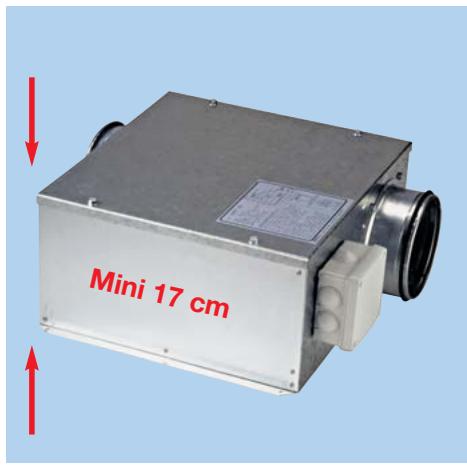

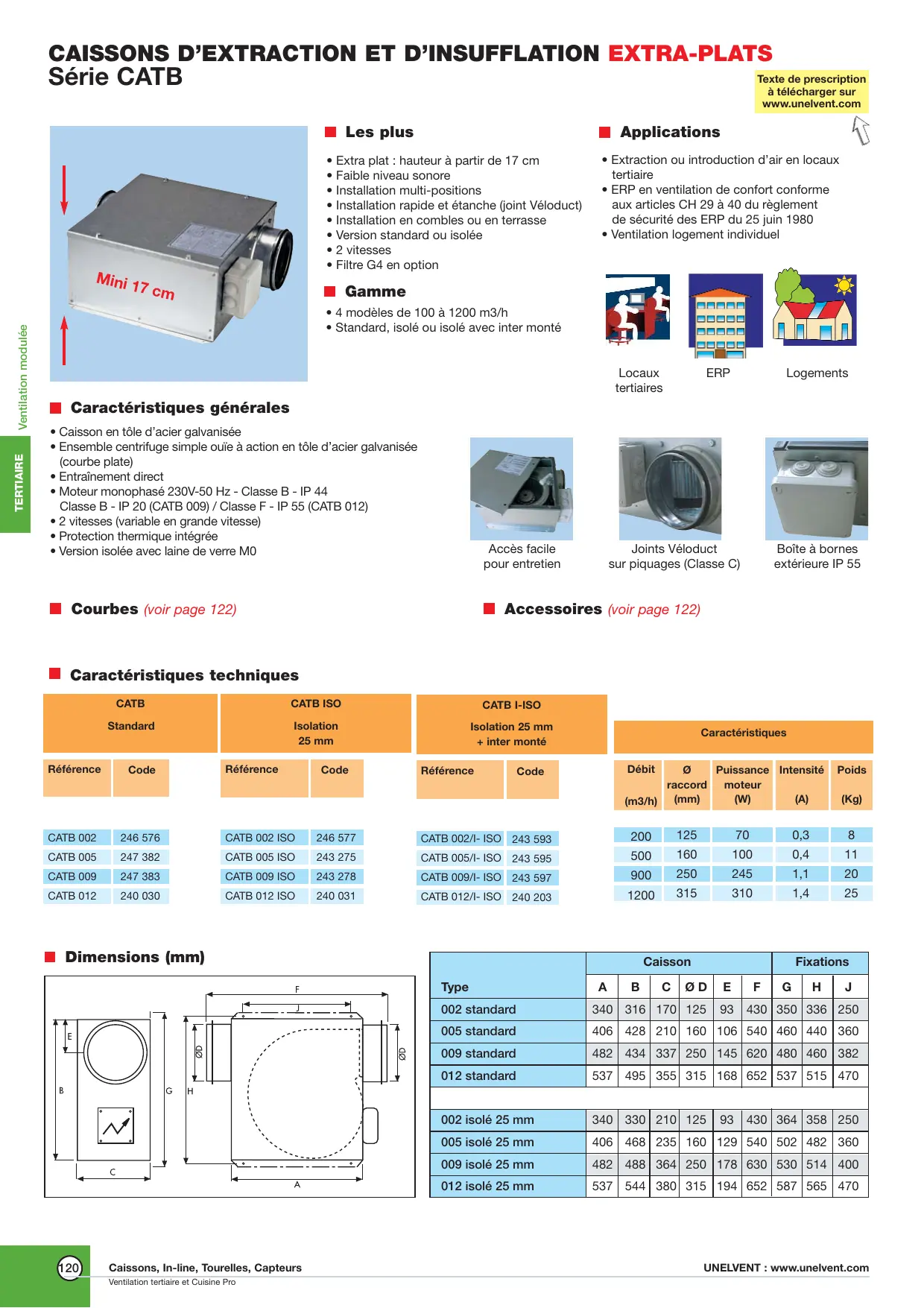

Caissons d'extraction et d'insufflation extra-plats série CATB

Texte de prescription à télécharger sur www.unelvent.com

Les plus

• Extra plat : hauteur à partir de 17 cm
• Faible niveau sonore
• Installation multi-positions
• Installation rapide et étanche (joint Véloduct)
• Installation en combles ou en terrasse. Version standard ou isolée.
• 2 vitesses
• Filtre G4 en option

Gamme

• 4 modèles de 100 à 1200 m³/h
• Standard, isolé ou isolé avec inter monté

Applications

• Extraction ou introduction d'air en locaux tertiaires
• ERP en ventilation de confort conforme aux articles CH 29 à 40 du règlement de sécurité des ERP du 25 juin 1980.
• Ventilation de logement individuel

Locaux tertiaires

ERP

Logements

Caractéristiques générales

• Caisson en tôle d'acier galvanisée
• Ensemble centrifuge simple ouïe à acti (courbe plate)
• Entraînement direct
• Moteur monophasé 230V - 50 Hz - Classe B - IP 44 Classe B - IP 20 (CATB 009) / Classe F - IP 55 (CATB 012)
• 2 vitesses (variable en grande vitesse)
• Protection thermique intégrée
• Version isolée avec laine de verre M0

Accès facile pour l'entretien.

Joints Véloduct sur piquages (Classe C)

Boîte à bornes extérieure IP 55

Courbes (voir page 122)

Accessoires (voir page 122)

Caractéristiques techniques

CATB

Standard

Référence

Code

CATB ISO

Isolation

25 mm

Référence

Code

CATB I-ISO

Isolation 25 mm

+ inter monté

Référence

Code

Caracteristiques
Débit(m3/h)	Øraccord(mm)	Puissancemoteur(W)	Intensité(A)	Poids(Kg)
200	125	70	0,3	8
500	160	100	0,4	11
900	250	245	1,1	20
1200	315	310	1,4	25

CATB 002	246 576
CATB 005	247 382
CATB 009	247 383
CATB 012	240 030

CATB 002 ISO	246 577
CATB 005 ISO	243 275
CATB 009 ISO	243 278
CATB 012 ISO	240 031

CATB 002/I- ISO	243 593
CATB 005/I- ISO	243 595
CATB 009/I- ISO	243 597
CATB 012/I- ISO	240 203

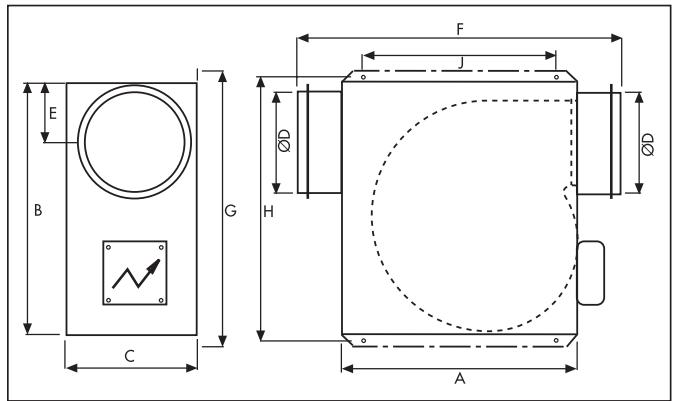

Dimensions (mm)

Type	Caisson						Fixations
	A	B	C	Ø D	E	F	G	H	J
002 standard	340	316	170	125	93	430	350	336	250
005 standard	406	428	210	160	106	540	460	440	360
009 standard	482	434	337	250	145	620	480	460	382
012 standard	537	495	355	315	168	652	537	515	470
002 isolé 25 mm	340	330	210	125	93	430	364	358	250
005 isolé 25 mm	406	468	235	160	129	540	502	482	360
009 isolé 25 mm	482	488	364	250	178	630	530	514	400
012 isolé 25 mm	537	544	380	315	194	652	587	565	470

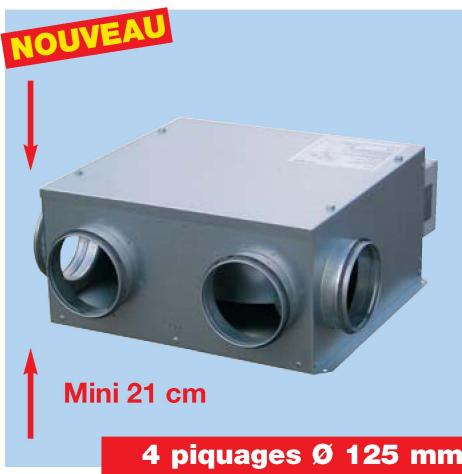

Les plus

• 4 piquages Ø 125 mm à l'aspiration
• Permet la réalisation d'un réseau en pied de cuivre.
• Extra-plat : hauteur à partir de 21 cm
• Faible niveau sonore : isolation de 50 mm en laine de verre.
• Moteur 2 vitesses
• Installation multi-positions
• Installation rapide et étanche (joint Véloduct)

Gamme

2 modèles de 100 à 900 m³/h - 2 versions : nu ou isolé 50 mm

Applications

• Extraction d'air en locaux tertiaires.
• ERP en ventilation de confort conforme aux articles CH 29 à 40 du règlement de sécurité des ERP du 25 juin 1980.
• Ventilation de logement individuel

Locaux tertiaires

ERP

Logements

Caractéristiques générales

• Caisson en tôle d'acier galvanisée.
• Ensemble centrifuge simple ouïe à action
• Courbe débit/pression adaptée à la VMC.
• Entraînement direct
• Piquages de raccordement avec joint Véloduct
• Moteur monophasé 230 V - 50 Hz - Classe B - IP 20 (CATB MP 009)
• 2 vitesses (variable en grande vitesse)
• Protection thermique intégrée. Livré avec 2 bouchons galvanisés Ø 125 mm.

Accès facile pour entretien.

Joints Véloduct sur piquages (Classe C)

Courbes (voir page 122)

Accessoires (voir page 122)

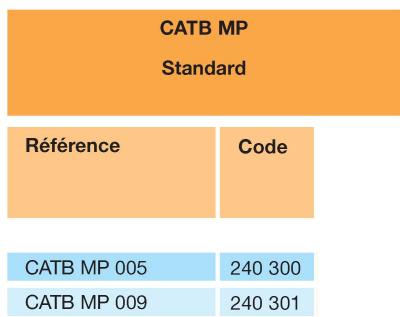

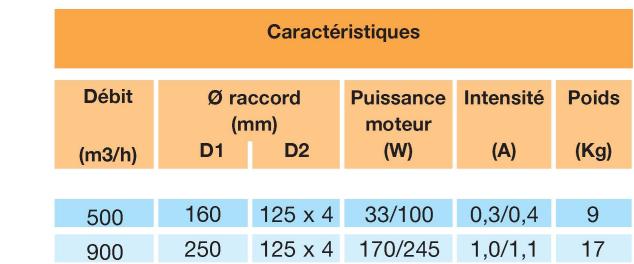

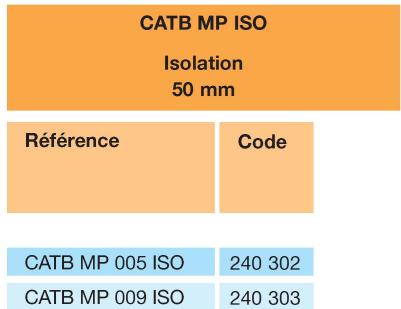

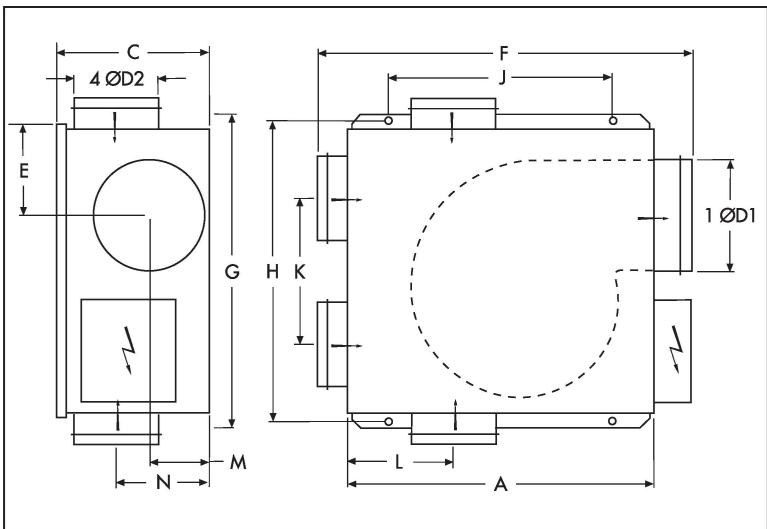

Dimensions (mm)

Type	Caisson
	A	B	C	Ø D1	Ø D2	E	F
CATB MP 005	406	428	210	160	125	106	490
CATB MP 009	482	434	337	250	125	145	620
CATB MP 005 ISO	506	526	295	160	125	156	582
CATB MP 009 ISO	592	536	366	250	125	195	684

Type	Fixations			Position piquages
	G	H	J	K	L	M	N
CATB MP 005	460	440	360	250	96	92	101
CATB MP 009	460	460	382	171	100	191	224
CATB MP 005 ISO	560	545	450	175	160	135	163
CATB MP 009 ISO	560	560	500	180	148	145	242

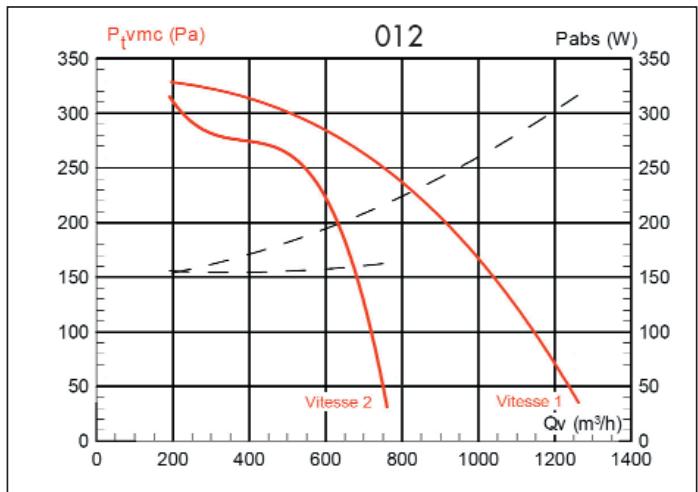

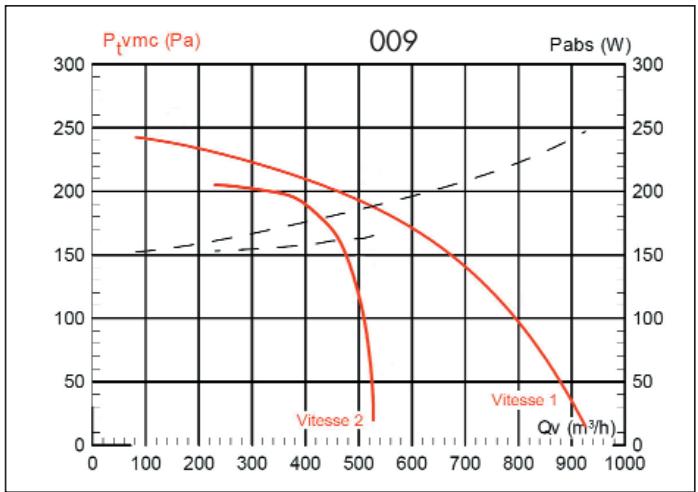

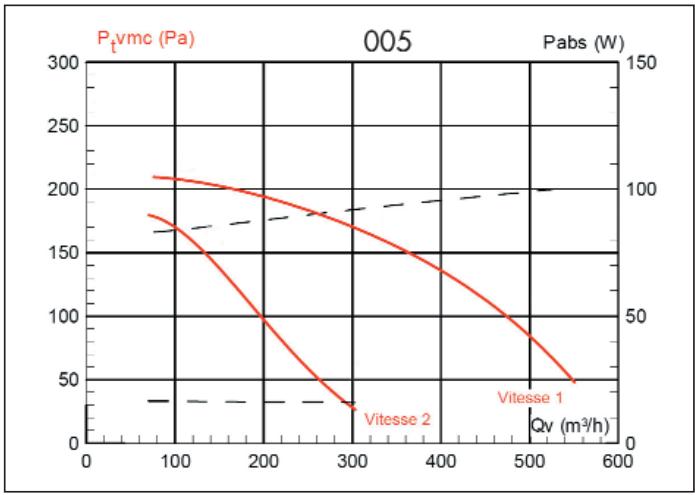

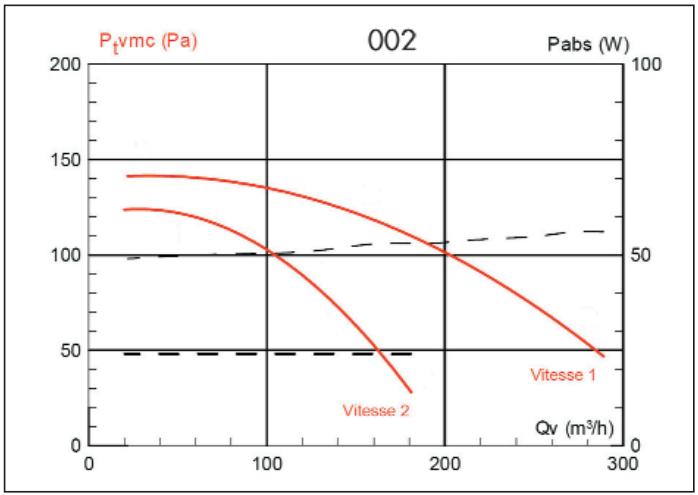

Courbes aérauliques et acoustiques

• Lp en dB(A) : Niveau de pression acoustique mesuré en champ libre hémisphérique sur une surface réfléchissante, le micro placé à 4 m de la source sonore. Refoulement raccordé. ** Lw en dB(A) : Niveau de puissance acoustique rayonné dans le conduit aval.

Accessoires

Filtre intérieur G4 efficacité 90% GRAVI

CATB	Référence	Code
002	AFL 002	978 170
005	AFL 005	977 384
009	AFL 009	977 385
012	AFL 012	970 133

• Caisson + filtre G4 90% GRAVI

CATB	Référence	Code
002	MFL 125	973 700
005	MFL 160	973 669
009	MFL 250	973 703
012	MFL 315	973 704

• Manchette de couple

CATB	Référence	Code
002	MSF 125	972 414
005	MSF 160	975 615
009	MSF 250	975 617
012	MSF 315	975 618

• Choc isol

Référence	Code
CHOC ISOL (le jeu de 4)	990 001

• Prise et sortie d'air

CATB	Référence	Code
002	APC 125	875 062
005	APC 160	875 063
009	APC 250	874 474
012	APC 315	875 064

• Grilles aluminium de prise et de rejet d'air

CATB	Référence	Code
002	PAF 125	875 307
005	PAF 160	875 309
009	PAF 250	875 311
012	PAF 315	875 312

Accessoires électriques

• Interrupteur de proximité

CATB	Référence	Code
Tout type	INTER PROX PA 16 A	702 964

• Commutateur 3 positions M/A - PV - GV

CATB	Référence	Code
Tout type	REGUL 2	700 574

• Variateur de vitesse en saillie (de 30 à 100%)

CATB	Référence	Code
002	REB 1N	704 149
005	REB 1N	704 149
009	REB 2,5N	704 177
012	REB 2,5N	704 177

• Variateur de vitesse encastrable (de 30 à 100%)

CATB	Référence	Code
002	REB 1NE	704 147
005	REB 1NE	704 147
009	REB 2,5NE	704 178
012	REB 2,5NE	704 178

• Boîtier de commande et protection moteur

CATB	Référence	Code
002	DEMA 0,40	709 954
005	DEMA 0,63	707 871
009	DEMA 1,60	707 873
012	DEMA 1,60	707 873

Dépressionstat 40/300 Pa

CATB	Référence	Code
Tout type	DEPRESSOSTAT 40/300	711 959

• Batteries électriques (voir page 350)
