1015 - Scanner PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de scanner	Scanner de documents à chargeur automatique (ADF), duplex
Vitesse de numérisation N&B recto	20 ppm
Vitesse de numérisation N&B recto-verso	40 ipm
Vitesse de numérisation couleur	20 ppm (recto et recto-verso)
Résolution optique	300 / 600 dpi
Plage de résolution	100 a 600 dpi (pas de 1 dpi)
Capacité du chargeur ADF	50 feuilles (80 g/m²) + 3 cartes rigides ISO 7810 ID-1
Format maximal de numérisation	216 x 356 mm (Legal)
Format minimal de numérisation	48 x 70 mm
Longueur maximale (mode document long)	2 540 mm
Épaisseur papier acceptée	0,09 a 0,2 mm
Détection de double alimentation	Ultrasonique
Touches de scan rapide	3 touches préprogrammables
Connectique	USB 2.0
Pilotes	ISIS / TWAIN / WIA
Logiciels inclus	Image Capture Plus, Presto! PageManager 9, Presto! BizCard 6
Dimensions (L x P x H)	303 x 177 x 137 mm
Poids	2,7 kg
Température de fonctionnement	10 a 35 °C

FOIRE AUX QUESTIONS - 1015 PANASONIC

Comment installer le scanner Panasonic KV-S1015C sur mon ordinateur ?

Connectez le câble USB 2.0 fourni entre le scanner et un port USB de votre ordinateur, puis installez les pilotes depuis le CD d'installation (pilotes ISIS, TWAIN et WIA inclus). Les logiciels Presto! PageManager 9 et Presto! BizCard 6 sont également disponibles sur le CD. Une fois l'installation terminée, le scanner est immédiatement opérationnel.

Comment numériser un document en recto-verso (duplex) ?

Placez vos feuilles dans le chargeur automatique (jusqu'a 50 feuilles) et activez l'option recto-verso dans votre logiciel de numérisation. Le KV-S1015C numérise les deux faces en une seule passe à 40 ipm en noir et blanc et à 20 ppm en couleur. Aucun retournement manuel des pages n'est nécessaire.

Comment configurer et utiliser les 3 touches de numérisation rapide ?

Ouvrez le logiciel Image Capture Plus et associez à chaque touche une destination (dossier local, réseau, service cloud), un format de fichier et une résolution. Une pression sur la touche correspondante lance ensuite la numérisation directement vers la destination configurée, sans passer par l'interface logicielle.

La détection de double alimentation se déclenche par erreur, que faire ?

La détection ultrasonique est conçue pour les papiers standards de 0,09 a 0,2 mm d'épaisseur. Elle peut signaler des fausses alertes avec des documents comportant des étiquettes, des Post-it collés ou des papiers hors norme. Désactivez temporairement cette option dans les paramètres du pilote pour traiter ces lots spéciaux, puis réactivez-la pour les documents courants.

Comment résoudre un bourrage papier dans le chargeur automatique ?

Appuyez sur le loquet du capot avant pour l'ouvrir et retirez délicatement les feuilles coincées dans le sens de l'alimentation. Vérifiez que les guides latéraux sont bien calés sur la largeur des documents et que les feuilles sont correctement alignées et non cornées avant chargement. Un nettoyage régulier des rouleaux réduit fortement la fréquence des bourrages.

Comment nettoyer les rouleaux du KV-S1015C ?

Éteignez le scanner et ouvrez le capot du chargeur. Essuyez tous les rouleaux avec un chiffon doux légèrement humidifié à l'eau claire ou à l'alcool isopropylique, en les faisant tourner manuellement pour couvrir toute leur surface. Un nettoyage tous les 5 000 scans environ maintient une alimentation fiable et prévient les bourrages.

Comment numériser des documents longs comme des reçus ou des bandes continues ?

Activez le mode document long dans les paramètres du pilote TWAIN ou ISIS. Le KV-S1015C supporte des documents jusqu'a 2,54 m de longueur. Guidez le document à l'entrée du chargeur avec la main pour éviter qu'il ne se dévie, et choisissez une résolution modérée (150 ou 200 dpi) pour contenir la taille des fichiers.

Comment numériser des cartes de visite ou des cartes plastiques ?

Le chargeur accepte jusqu'a 3 cartes rigides au format ISO 7810 ID-1 (format carte bancaire). Insérez-les face imprimée vers le bas, correctement centrées. Le logiciel Presto! BizCard 6 inclus reconnait automatiquement les coordonnées et les exporte vers vos contacts.

Le scanner n'est pas reconnu par l'ordinateur, comment résoudre le problème ?

Vérifiez que le câble USB est bien branché et testez un autre port USB directement sur le boitier de l'ordinateur (évitez les hubs non alimentés). Si le scanner apparait avec une erreur dans le Gestionnaire de périphériques, désinstallez les pilotes existants et réinstallez-les depuis le CD ou depuis le site officiel Panasonic. Redémarrez le scanner et l'ordinateur après réinstallation.

Quelle résolution choisir selon le type de document ?

• 150 dpi : archivage courant de documents texte, fichiers légers.
• 300 dpi : résolution standard recommandée pour la plupart des usages professionnels.
• 600 dpi : photographies, petits caractères ou documents destinés à la reconnaissance optique de caractères (ROC) de haute précision.

Des résolutions élevées augmentent la taille des fichiers et allongent le temps de numérisation.

Comment envoyer des scans directement vers Google Docs ou Microsoft SharePoint ?

Configurez votre compte Google ou Microsoft dans les paramètres de destination du logiciel Image Capture Plus. Associez ensuite cette destination à l'une des 3 touches de scan rapide. Après la numérisation, le fichier est automatiquement téléversé dans le service cloud choisi, sans étape manuelle supplémentaire.

Quelle quantité de papier peut contenir le chargeur automatique ?

Le chargeur automatique (ADF) accepte jusqu'a 50 feuilles de papier 80 g/m² en un seul chargement, plus 3 cartes rigides ISO 7810. Pour des lots importants, rechargez le bac progressivement en veillant a bien aligner les feuilles. La détection ultrasonique de double alimentation protège vos documents contre les entrainements multiples.

MODE D'EMPLOI 1015 PANASONIC

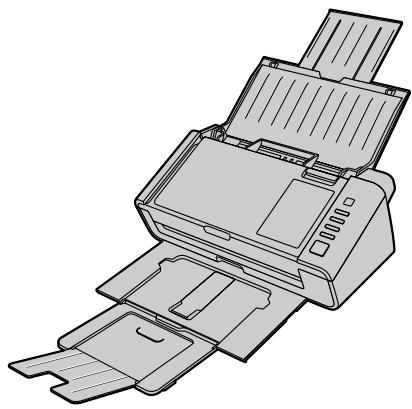

Manuel d'utilisation

Scanner de documents

Numéro de modèle

KV-S1026C

KV-S1015C

Ces instructions contiennent des informations sur l'utilisation du scanner. Avant de lire ces instructions, veuillez lire le Guide de sécurité et le Guide de référence rapide fournis avec cet appareil.

Veuillez lire attentivement ces instructions ainsi que le Guide de sécurité et le Guide de référence rapide fournis.

Conservez toute la documentation dans un endroit sûr pour référence future.

Introduction

Merci d'avoir acheté un scanner de documents Panasonic.

À propos de la documentation

La documentation du scanner se compose de 3 manuels : le manuel d'utilisation (ce manuel), le guide de sécurité et le guide de référence rapide.

Operating Manual (this manual)	This manual provides all information required to use the scanner.
Safety Guide	The Safety Guide explains safety precautions and other important information.
Quick Reference Guide	The Quick Reference Guide explains the installation of the unit and software.

À propos de l'aide logicielle

Chaque logiciel contient des fichiers d'aide.

Pour plus de détails sur la consultation des fichiers d'aide, voir "Pour afficher l'aide" (page 26).

Logiciel / Contenu du DVD-ROM du manuel

Drivers	Device Driver	-
	TWAIN	-
	ISIS	KV-S1026C only
Applications	Image Capture Plus*1	-
	Presto! PageManager 9*2	KV-S1015C only
	Presto! BizCard 6*3	KV-S1015C only
Utilities	User Utility	-
	Scan Button Setting Tool	-
\( Documents^{*4} \)	Operating Manual	-
	Separation Sheet*5	-

*1 Image Capture Plus est une application originale de Panasonic permettant de configurer des paramètres de numérisation avancés. La version d'Image Capture Plus fournie avec le KV-S1015C ne prend pas en charge les PDF haute compression ni les PDF consultables. ² Presto! PageManager® 9 est une application pour numériser, partager et organiser des documents. La version de Presto! PageManager 9 fournie avec ce scanner diffère de celle disponible dans le commerce. ³ Presto! BizCard® 6 est une application pour organiser et gérer des cartes de visite. Chaque document est un document PDF. Pour visualiser correctement les documents, installez Adobe Reader. Pour plus de détails sur la feuille de séparation, voir "Utilisation des feuilles de séparation" (page 38).

Configuration système requise

Computer	IBM® PC/AT or compatible machine with a DVD-ROM drive
CPU	Intel® Core™2 Duo 1.8 GHz or higher
Interface	USB 2.0

Remarque

Pour plus de détails sur la configuration système requise, reportez-vous à [Read me first] dans le DVD-ROM du logiciel / manuel. La configuration système ci-dessus peut ne pas satisfaire aux exigences de tous les systèmes d'exploitation. - La vitesse de numérisation varie en fonction de l'environnement d'exploitation de l'ordinateur hôte ou de l'application utilisée. - En raison de la lenteur de l'USB 1.1, il est recommandé d'utiliser une interface USB 2.0. Si vous connectez le scanner à un concentrateur USB, son fonctionnement n'est pas garanti.

Abréviations

• Windows® désigne le système d'exploitation Microsoft® Windows® (ci-après Windows).
• Windows® XP désigne le système d'exploitation Microsoft® Windows® XP (ci-après Windows XP).
• Windows Vista® désigne le système d'exploitation Microsoft® Windows Vista® (ci-après Windows Vista).
• Windows® 7 désigne le système d'exploitation Microsoft® Windows® 7 (ci-après Windows 7).
• Les explications et captures d'écran de ce manuel sont basées sur le système d'exploitation Windows 7. Les captures d'écran utilisées dans ce manuel peuvent différer des écrans affichés sur votre ordinateur.
• Le contenu et la conception du logiciel sont sujets à modification sans préavis. Les explications de ce manuel sont basées sur le KV-S1026C.

Marques commerciales

Microsoft, Windows, Windows Vista et Internet Explorer sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. - ISIS est une marque déposée ou une marque commerciale d'EMC Corporation aux États-Unis et dans d'autres pays. - IBM est une marque commerciale d'International Business Machines Corporation aux États-Unis, dans d'autres pays, ou les deux. Intel et Intel Core sont des marques commerciales d'Intel Corporation aux États-Unis et dans d'autres pays. Adobe et Adobe Reader sont des marques déposées ou des marques commerciales d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays. - Presto! PageManager et Presto! BizCard sont des marques déposées de NewSoft Technology Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques commerciales identifiées dans le présent document sont la propriété de leurs détenteurs respectifs.

À propos des consommables et des accessoires en option

Les consommables et accessoires en option disponibles pour ce scanner sont les suivants :

Consommables - Kit de remplacement de rouleaux (Réf. : KV-SS058) pour le KV-S1026C - Kit de remplacement de rouleaux (Réf. : KV-SS059) pour le KV-S1015C - Accessoires en option Papier de nettoyage des rouleaux (Réf. : KV-SS03)

Pour plus de détails, voir « Pièces de rechange et unités en option » (page 50).

Programme international ENERGY STAR [Pour les États-Unis, le Canada et l'UE uniquement]

En tant que partenaire ENERGY STAR®, Panasonic a déterminé que ce produit respecte les directives ENERGY STAR en matière d'efficacité énergétique.

Exigences de la Commission fédérale des communications (États-Unis uniquement)

Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception. - Augmenter la distance entre l'équipement et le récepteur. - Connecter l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté. - Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. - L'utilisateur peut trouver la brochure « Something About Interference » disponible auprès des bureaux régionaux locaux de la FCC utile.

Avertissement FCC : Pour garantir le respect continu des limites d'émission de la FCC, l'utilisateur doit utiliser le câble d'interface blindé recommandé lors de la connexion à un ordinateur hôte. De plus, toute modification non autorisée de cet équipement annulerait le droit de l'utilisateur à utiliser cet appareil.

Déclaration de conformité FCC

Nom commercial : Panasonic

Numéro de modèle : KV-S1026C

KV-S1015C

Partie responsable : Panasonic Corporation of North America

One Panasonic Way

Secaucus, NJ 07094 U.S.A.

Numéro de téléphone : 1-800-726-2797

Cet appareil est conforme à la partie 15 des règles de la FCC.

Son fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

Pour les utilisateurs FRG (pour l'Allemagne uniquement)

• Réglementation sur les informations relatives au bruit des machines - 3.GPSGV, le niveau de pression acoustique maximal est de 70 dB(A) ou moins, conformément à la norme EN ISO 7779.
• Cet appareil n'est pas destiné à être utilisé dans le champ de vision direct des postes de travail avec écran de visualisation. Pour éviter les réflexions gênantes sur les postes de travail avec écran de visualisation, cet appareil ne doit pas être placé dans le champ de vision direct.

Pour la Corée uniquement

Cet appareil est un dispositif CEM résidentiel (classe B) principalement destiné à un usage domestique et disponible dans toutes les zones.

Table des matières

Avant de commencer 8

Pour votre sécurité 8 Informations de sécurité (pour le Royaume-Uni uniquement) 11 Précautions 11

Installation 14

Vérification des accessoires 14 Emplacement des commandes 15

Unité principale 15 Panneau de commande et voyants LED 17

Installation de l'unité 19 Installation du logiciel 23

Installation du logiciel et connexion 23

Consultation du manuel d'utilisation et de l'aide installés 26 Démarrage automatique des applications du scanner 27

Paramètres de numérisation en une touche 27

Suppression du logiciel installé 29

Fonctionnement 30

Préparation des documents 30 Documents acceptables 30 Cartes acceptables 30 Documents non acceptables 31

Numérisation de documents 33 Guide de lot mixte 37

Installation du guide de lot mixte 37 Utilisation du guide de lot mixte 37

Utilisation de feuilles de séparation 38

À propos de l'impression des feuilles de séparation 39

Entretien et maintenance 40

Débourrage papier 40 Nettoyage du scanner 42

Extérieur du scanner 42 Intérieur du scanner 43 Nettoyage des rouleaux 44 Nettoyage de la vitre de numérisation, de la zone de référence et des détecteurs de double alimentation 48

Pièces de rechange et options 50

Pièces de rechange et options 50 Remplacement des pièces 51

Remplacement des rouleaux 51

Annexe 56

Dépannage 56 Instructions de réemballage 59 Spécifications 61

Index 63

Pour votre sécurité

Pour éviter des blessures graves et la perte de vie, lisez attentivement cette section avant d'utiliser l'appareil afin de garantir un fonctionnement sûr et correct.

• Cette section explique les symboles graphiques utilisés dans ce manuel.

WARNING	Denotes a potential hazard that could result in serious injury or death.
CAUTION	Denotes hazards that could result in minor injury or damage to the unit.

These symbols are used to alert operators to a specific operating procedure that must not be performed.

These symbols are used to alert operators to a specific operating procedure that must be emphasized in order to operate the unit safely.

Pour les utilisateurs

AVERTISSEMENT

Alimentation

La tension de la source d'alimentation de cet appareil est indiquée sur la plaque signalétique.

Branchez uniquement l'appareil sur une prise secteur avec la tension appropriée.

Si vous utilisez un cordon dont le courant nominal n'est pas spécifié, l'appareil ou la fiche peut émettre de la fumée ou devenir chaud au toucher.

Lorsque vous utilisez ce produit, la prise de courant doit être proche du produit et facilement accessible.

Branchez fermement l'adaptateur secteur sur le cordon d'alimentation et branchez fermement le cordon d'alimentation dans une prise secteur. Sinon, cela peut provoquer un incendie ou une décharge électrique.

N'utilisez pas un cordon d'alimentation ou une fiche endommagé. L'utilisation de composants endommagés peut provoquer une décharge électrique, un court-circuit ou un incendie. Contactez votre revendeur pour un remplacement.

Ne tirez pas, ne pliez pas, ne posez pas d'objets sur le cordon d'alimentation, la fiche ou l'adaptateur secteur, et ne les frottez pas. Des dommages au cordon ou à la fiche peuvent provoquer un incendie ou une décharge électrique.

N'essayez pas de réparer le cordon d'alimentation, la fiche ou l'adaptateur secteur. Si le cordon ou la fiche est endommagé ou effiloché, contactez votre revendeur pour un remplacement.

Ne projetez pas d'eau sur l'appareil, l'adaptateur secteur ou le cordon d'alimentation, et ne les mouillez pas. Cela peut entraîner un incendie, une décharge électrique ou des blessures. S'ils sont mouillés, débranchez immédiatement l'adaptateur secteur et le cordon d'alimentation, et contactez votre revendeur.

Assurez-vous que la connexion de la fiche est exempte de poussière. Dans un environnement humide, un connecteur contaminé peut tirer un courant important qui peut générer de la chaleur et éventuellement provoquer un incendie s'il est laissé sans surveillance pendant une période prolongée.

Ne touchez jamais la fiche ou l'adaptateur secteur avec des mains mouillées. Il existe un risque de décharge électrique.

Arrêtez immédiatement le fonctionnement si l'appareil émet de la fumée, une chaleur excessive, une odeur anormale ou un bruit inhabituel. Ces conditions peuvent provoquer un incendie ou une décharge électrique. Éteignez immédiatement l'appareil, débranchez le cordon d'alimentation et contactez votre revendeur pour obtenir un service.

Lors du débranchement de l'appareil, saisissez la fiche plutôt que le cordon. Tirer sur un cordon avec force peut l'endommager et provoquer un incendie ou une décharge électrique.

Précautions de fonctionnement

Si des matériaux métalliques ou de l'eau pénètrent dans l'appareil, éteignez l'appareil et débranchez-le immédiatement. Contactez votre revendeur pour obtenir un service. L'utilisation de l'appareil contaminé peut provoquer un incendie ou une décharge électrique.

N'ouvrez pas les capots et n'essayez pas de réparer l'appareil vous-même. Contactez votre revendeur pour obtenir un service.

Ne modifiez pas l'appareil et ne modifiez aucune pièce. L'altération ou la modification peut provoquer un incendie ou une décharge électrique.

Pendant les orages, ne touchez pas l'appareil, la prise et l'adaptateur secteur. Cela peut provoquer un choc électrique.

Papier de nettoyage du rouleau

Ne buvez pas et n'inhalez pas le liquide du papier de nettoyage du rouleau, qui contient de l'alcool isopropylique.

Le papier de nettoyage du rouleau peut être nocif pour les peaux sensibles. Veuillez porter des gants de protection.

N'utilisez pas le papier de nettoyage du rouleau à proximité d'un radiateur ou d'une flamme nue.

ATTENTION

Alimentation

L'appareil doit être utilisé uniquement avec le cordon d'alimentation et l'adaptateur secteur fournis avec l'appareil.

Lorsque l'appareil n'est pas utilisé pendant une période prolongée, éteignez-le et débranchez le cordon d'alimentation. Si un appareil inutilisé reste branché sur une source d'alimentation pendant une longue période, une isolation dégradée peut provoquer un choc électrique, une fuite de courant ou un incendie.

Installation et déplacement

Ne placez pas l'appareil dans un endroit instable.

Pour éviter tout risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à toute forme d'humidité.

Ne placez pas l'appareil dans un environnement chaud, humide ou poussiéreux.

Une exposition prolongée à ces conditions défavorables peut provoquer un incendie ou un choc électrique.

Lors du déplacement de l'appareil, assurez-vous de débrancher le cordon d'alimentation de la prise secteur. Si l'appareil est déplacé avec le cordon d'alimentation branché, cela peut endommager le cordon et provoquer un incendie ou un choc électrique.

N'utilisez pas le bac de sortie qui dépasse d'une table.

Lorsque vous transportez l'appareil, n'utilisez pas les bacs comme poignées.

Précautions de fonctionnement

Si l'appareil tombe ou est endommagé, éteignez-le et débranchez le cordon d'alimentation. Sinon, cela peut provoquer un incendie ou un choc électrique.

Ne placez aucun liquide ou objet lourd sur l'appareil.

Un déversement accidentel de liquide dans l'appareil peut causer des dommages graves. Si cela se produit, éteignez l'appareil, débranchez le cordon d'alimentation et contactez votre revendeur pour une réparation.

Informations de sécurité (Royaume-Uni uniquement)

Cet appareil est fourni avec une prise moulée à trois broches pour votre sécurité et votre commodité.

Si le fusible doit être remplacé, assurez-vous que le fusible de remplacement a le même calibre et qu'il est approuvé par ASTA ou BSI selon la norme BS1362.

Vérifiez la marque ASTA ou BSI sur le corps du fusible.

Si la prise contient un couvercle de fusible amovible, vous devez vous assurer qu'il est remis en place lorsque le fusible est remplacé.

Si vous perdez le couvercle du fusible, la prise ne doit pas être utilisée jusqu'à ce qu'un couvercle de remplacement soit obtenu.

Un couvercle de fusible de remplacement peut être acheté auprès de votre revendeur Panasonic local.

SI LA PRISE MOULÉE FOURNIE NE CONVIENT PAS À LA PRISE DE COURANT DE VOTRE MAISON, LE FUSIBLE DOIT ÊTRE RETIRÉ ET LA PRISE COUPÉE ET ÉLIMINÉE EN TOUTE SÉCURITÉ.

IL Y A UN DANGER DE CHOC ÉLECTRIQUE GRAVE SI LA PRISE COUPÉE EST INSÉRÉE DANS UNE PRISE 13 AMPÈRES.

Comment remplacer le fusible :

Ouvrez le compartiment du fusible avec un tournevis et remplacez le fusible (et le couvercle du fusible).

Précautions

Installation

• Ne placez pas l'appareil en plein soleil, dans un courant d'air froid ou à proximité d'appareils de chauffage.
• Ne placez pas l'appareil à proximité d'appareils générant du bruit électronique ou magnétique.
• Protégez l'appareil de l'électricité statique.
• Ne déplacez pas l'appareil immédiatement d'un endroit froid à un endroit chaud. Cela pourrait provoquer de la condensation.

CD-ROM

• N'écrivez pas et ne collez pas de papier sur la face avant et/ou arrière du CD-ROM.
• Ne touchez pas la face de données du CD-ROM. Lors de la manipulation du CD-ROM, veillez à ne pas laisser d'empreintes digitales ou à ne pas l'endommager.
• Ne laissez pas le CD-ROM exposé directement au soleil ou à proximité d'un radiateur pendant de longues périodes.
• Ne jetez pas et ne pliez pas le CD-ROM.

Papier de nettoyage pour rouleaux (vendu séparément)

• Gardez le papier de nettoyage pour rouleaux hors de portée des jeunes enfants.
• Ne stockez pas le papier de nettoyage des rouleaux à la lumière directe du soleil ou dans un endroit où la température dépasse 40°C (104°F).
• Utilisez uniquement le papier de nettoyage des rouleaux pour nettoyer les rouleaux.
• Pour plus de détails sur le papier de nettoyage des rouleaux, veuillez vous référer à la fiche de données de sécurité (FDS). Veuillez demander à votre société de vente Panasonic comment obtenir la fiche de données de sécurité.

TENEZ À L'ÉCART DU FEU.

Autres

• Assurez-vous de retirer les trombones et les agrafes des documents avant de les numériser. Sinon, vous risquez d'endommager l'appareil, le document, ou les deux.
• N'utilisez pas de diluant, de benzine ou de nettoyants contenant des abrasifs ou des agents de surface pour nettoyer l'extérieur du scanner.
• Branchez le cordon d'alimentation dans une prise à partir de laquelle vous pouvez facilement le débrancher.

Reproduction illégale

Il est illégal de reproduire certains documents.

La reproduction de certains documents peut être illégale dans votre pays/région.

Des amendes et/ou des peines d'emprisonnement peuvent être imposées aux personnes reconnues coupables. Voici des exemples d'articles qui peuvent être illégaux à reproduire dans votre pays/région.

• Devises, billets de banque et chèques, obligations d'État et de banque, et titres, passeports, licences, documents officiels ou privés, cartes d'identité, et autres, documents protégés par le droit d'auteur ou marques déposées sans le consentement du propriétaire, timbres-poste et autres instruments négociables.

Cette liste n'est pas exhaustive, et aucune responsabilité n'est assumée quant à son exhaustivité ou son exactitude. En cas de doute, contactez votre conseiller juridique.

Avis

Installez votre machine dans un endroit surveillé pour empêcher toute duplication illégale.

Avis de sécurité

La gestion des documents et des données numérisées relève de la responsabilité de l'utilisateur. En particulier, tenez compte des points suivants.

• Assurez-vous d'avoir le même nombre de pages pour les documents importants avant et après la numérisation, et veillez à ne laisser aucune page dans le scanner. Sauvegardez périodiquement les données importantes.
• Lorsque vous faites réparer votre ordinateur ou votre disque dur, ou lorsque vous vous débarrassez de votre ordinateur ou de votre disque dur, effacez complètement toutes les données d'image stockées.

Vérification des accessoires

Vérifiez que tous les accessoires sont inclus avant d'installer le scanner. Si un article manque, veuillez contacter votre revendeur.

Accessories	Name	Notes
	Power cord	Two power cords may be included. Use the power cord appropriate for where you use the unit.
	AC adaptor	Panasonic AC adaptor PJSWC0004
	USB cable	—
	Mixed batch card guide	It is pre-installed and fixed to the unit.
	Software / Manual DVD-ROM	Drivers, Applications, Utilities, Documents
	Safety Guide	—
	Quick Reference Guide	The number of Quick Reference Guide may vary depending on the country/area. Please use whichever is appropriate for the country/area.
	Correction sticker	When the information written on the guidance sticker (page 15) has been changed, you can attach a new sticker with the changed information. The number of correction sticker may vary depending on the country/area. Please use whichever is appropriate for the country/area.
	Warranty	—

Remarque

• Il est fortement recommandé de conserver le carton d'origine et tous les matériaux d'emballage. Ils sont nécessaires lors du réemballage.

Emplacement des commandes

Unité principale

Avant

① Guides de documents ② Guide de lot de cartes mélangées

Utile lors de la numérisation de cartes de visite (page 37).

③ Bouton d'ouverture de la porte

Utilisé pour ouvrir le volet du chargeur automatique de documents.

④ Volet du chargeur automatique ⑤ Bac de sortie ⑥ Bac de sortie extensible ⑦ Butoir de sortie ⑧ Support de sortie

Utilisé si le papier s'enroule et ne peut pas être alimenté correctement lors de la numérisation de papier fin (page 35).

Panneau de commande

Pour plus de détails, reportez-vous à « Panneau de commande et voyants LED » (page 17).

⑩ Voyant LED (rouge) / Voyant LED (vert)

Indique l'état du scanner. Pour plus de détails, voir « Panneau de commande et voyants LED » (page 17).

Vous pouvez inscrire ici les informations enregistrées sur le bouton de numérisation en un seul contact.

Autocollant de guidage ⑫ Bac d'alimentation ③ Bac d'alimentation extensible

Arrière

① Connecteur d'alimentation ② Emplacement de sécurité

Utilisez un câble de sécurité disponible dans le commerce.

③ Connecteur USB

Panneau de commande et voyants LED

① Voyant LED (rouge)

S'allume lorsqu'une erreur se produit.

② LED (verte)

Indique l'état du scanner.

③ Bouton d'alimentation (

Appuyez sur le bouton d'alimentation pendant plus d'une seconde pour éteindre le scanner.

④ Bouton de saut (uniquement KV-S1026C)

Si vous appuyez sur ce bouton lorsqu'un bourrage papier se produit, le document détecté comme bourrage sera numérisé et la numérisation continuera.

⑤ Bouton Démarrer/Arrêter

• Si vous définissez [Attendre la touche] pour "Mode d'alimentation manuelle" dans votre application, appuyer sur ce bouton démarre la numérisation. Si le scanner est en mode veille, appuyez d'abord sur le bouton Démarrer/Arrêter pour revenir en mode prêt. Pendant la numérisation, appuyer sur ce bouton arrête la numérisation.
• Si vous appuyez sur ce bouton lorsqu'un bourrage papier se produit, le document détecté comme bourrage ne sera pas numérisé. La numérisation s'arrêtera.

Pour plus de détails sur le "Mode d'alimentation manuelle", reportez-vous à l'aide d'Image Capture Plus.

À propos de la LED

① LED (Red)	② LED (Green)	Status
OFF	OFF	Power is off.1
OFF	ON	Ready or Scanning
OFF	Blink (Fast)	Warming up
OFF	Blink (Slow)	Sleep
OFF	Blink (2 times consecutively)	Double feed detected error
ON	OFF	Error
Blink (Slow)	ON	Caution

*1 Si aucune opération n'est effectuée pendant 30 minutes ou plus, le scanner s'éteindra automatiquement. Le délai avant l'extinction du scanner peut être modifié avec l'utilitaire utilisateur.

Installation de l'appareil

À propos de l'emplacement d'installation

Notice

• Ne connectez pas le scanner à un ordinateur avant d'avoir installé le logiciel.
• Ne déplacez pas immédiatement l'appareil d'un endroit froid vers un endroit chaud. Cela pourrait provoquer de la condensation.

Pour garantir un fonctionnement correct, installez l'appareil en respectant les distances appropriées par rapport aux objets environnants, comme indiqué dans l'illustration suivante.

*1 Dégagement nécessaire pour installer le bac d'alimentation et le bac de sortie.

1. Retirez tout le ruban d'emballage.
2. Installez le bac d'alimentation.

a. Ouvrez le bac d'alimentation.

b. Tirez sur le bac d'alimentation extensible.

Remarque

• Si la longueur du document est courte (par exemple, une carte ou une carte de visite), vous pouvez peut-être numériser le document sans ouvrir le bac d'alimentation.
• Installez le bac de sortie.

a. Tirez sur le bac de sortie.

b. Ouvrez le plateau d'alimentation extensible.

c. Ouvrez le bloqueur de sortie.

1. Connectez l'adaptateur secteur (①) et le cordon d'alimentation (②).
2. Connectez le cordon d'alimentation à l'adaptateur secteur.
3. Connectez l'adaptateur secteur au scanner. Branchez-le dans la prise secteur.

① Adaptateur secteur ② Cordon d'alimentation ③ Vers la prise secteur

Avis

• Utilisez uniquement le cordon d'alimentation et l'adaptateur secteur fournis avec l'appareil.
• Lorsque l'appareil n'est pas utilisé pendant une période prolongée, éteignez-le et débranchez le cordon d'alimentation. Le scanner consomme environ 0,3 W d'électricité même lorsque l'unité principale est éteinte.

Installation du logiciel

Installation du logiciel et connexion

Le logiciel sur le DVD-ROM fourni (Logiciel / Manuel) peut être installé sur votre ordinateur.

Vous pouvez choisir parmi les 3 méthodes d'installation ci-dessous, selon vos besoins.

a. Complète : installe tous les pilotes, applications, utilitaires et le manuel d'utilisation. b. Tous les pilotes et utilitaires : installe les pilotes, utilitaires et le manuel d'utilisation. c. Personnalisée : installe l'un des pilotes ou le manuel d'utilisation.

Remarque

Normalement, il est recommandé de sélectionner [Complète].

Avis

• Assurez-vous de vous connecter en tant qu'administrateur pour installer le logiciel.
• Vérifiez que le scanner est éteint.
• Appuyez sur le bouton d'alimentation pendant plus d'une seconde pour éteindre le scanner.
• Insérez le DVD-ROM du logiciel / manuel dans le lecteur de CD/DVD de votre ordinateur.

Si vous avez activé la fonction "Exécution automatique", le processus d'installation démarrera automatiquement. La fenêtre d'installation apparaîtra.

Remarque

• Si la boîte de dialogue de lecture automatique s'affiche sous Windows Vista ou Windows 7, sélectionnez "CDRun.exe".
• Si le programme ne démarre pas automatiquement, à partir de [Poste de travail] ([Poste de travail] sous Windows Vista, [Poste de travail] sous Windows XP), sélectionnez le lecteur de CD/DVD, puis double-cliquez sur "CDRun.exe".
• Sélectionnez le modèle de votre scanner.
• Consultez le fichier [Lisez-moi].

1. Sélectionnez la méthode d'installation souhaitée dans la liste "Logiciels" sur le côté gauche de l'écran.

Si vous avez sélectionné [Complète] ou [Tous les pilotes et utilitaires], passez à l'étape 7.

Si vous avez sélectionné [Personnalisée], passez à l'étape 6.

1. Si vous avez sélectionné [Personnalisée] pour le type d'installation à l'étape 5, sélectionnez l'élément que vous souhaitez installer.

1. Suivez les instructions à l'écran.
2. Connectez le scanner et l'ordinateur à l'aide du câble USB (①).

① Câble USB ② Vers l'ordinateur

Remarque

• Veillez à utiliser le câble USB fourni avec cet appareil.
• Appuyez sur le bouton d'alimentation (①) pour mettre le scanner sous tension.

• La LED (verte) clignotera puis s'allumera.
• Si le pilote de périphérique est installé, suivez les instructions à l'écran de l'assistant matériel pour terminer l'installation. Si vous utilisez Windows Vista ou Windows 7, cela se fera automatiquement.

Remarque

• Continuez l'installation même si une fenêtre apparaît avec le message « Signature numérique introuvable » ou « n'a pas réussi le test Windows Logo... ».

Affichage du manuel d'utilisation et de l'aide installés

Si les manuels et le logiciel inclus sur le DVD-ROM Logiciel / Manuel ont été installés sur votre ordinateur, vous pouvez utiliser la procédure suivante pour afficher le manuel d'utilisation et l'aide du logiciel.

Pour afficher le manuel d'utilisation

1. Dans le menu [Démarrer], pointez sur [Tous les programmes], puis [Panasonic], et sélectionnez [Manuels du scanner].
2. Sélectionnez le manuel souhaité.

Le manuel sélectionné s'ouvrira.

Pour afficher l'aide

Pour Image Capture Plus

1. Dans le menu [Démarrer], pointez sur [Tous les programmes], [Panasonic], [Image Capture Plus], puis sélectionnez [Aide d'Image Capture Plus].

Pour l'utilisateur

1. Dans le menu [Démarrer], pointez sur [Tous les programmes], [Panasonic], [Scanner Tools], puis sélectionnez [Aide de l'utilitaire utilisateur].

Pour Presto! PageManager 9

1. Dans le menu [Démarrer], pointez sur [Tous les programmes], [NewSoft], [Presto! PageManager 9.XX Standard], puis sélectionnez [Manuel de l'utilisateur Presto! PageManager].

Pour Presto! BizCard 6

1. Dans le menu [Démarrer], pointez sur [Tous les programmes], [NewSoft], [Presto! BizCard 6]¹, puis sélectionnez [Manuel de l'utilisateur Presto! BizCard]. "1 "X.XX" et le numéro qui suit un nom de programme correspondent à la version du logiciel. Lorsque vous mettez à niveau le logiciel, les numéros ci-dessus peuvent différer de la version réelle du logiciel."

Remarque

Nous vous recommandons de consulter l'aide à l'aide d'Internet Explorer® 6.0 ou version ultérieure pour Windows.

Démarrage automatique des applications du scanner

Paramètres de numérisation par touche unique

Vous pouvez configurer les paramètres pour que l'application démarre automatiquement "lorsqu'un document est placé sur le plateau d'alimentation du scanner" ("placer pour numériser") et "lorsqu'une touche de numérisation unique (1-3) est enfoncée".

Configuration du démarrage de l'application

Définissez si une application doit démarrer automatiquement et sélectionnez les conditions de démarrage dans l'outil de configuration des boutons de numérisation.

1. Double-cliquez sur l'icône ( ) dans la zone de notification de la barre des tâches pour ouvrir l'outil de configuration des boutons de numérisation.
2. Sélectionnez Bouton de numérisation ou Placer pour numériser comme condition pour démarrer automatiquement l'application.
3. Sélectionnez l'application à démarrer.

Remarque

• L'application peut être sélectionnée à partir de Presto! PageManager 9 et Image Capture Plus.
• L'application définie est activée à la fois pour « placer pour numériser » et « lorsqu'un bouton de numérisation à une touche (1-3) est enfoncé ».
• Pour plus de détails sur l'outil de paramétrage des boutons de numérisation, reportez-vous à l'aide de l'outil de paramétrage des boutons de numérisation.

Définition des conditions de numérisation

Les conditions de numérisation sont définies sur l'écran de paramétrage de chaque application.

1. Ouvrez l'écran de paramétrage.
2. Lorsque « bouton de numérisation à une touche (1-3) » est sélectionné : appuyez sur un bouton pendant plus de 2 secondes pour ouvrir l'écran de paramétrage de chaque application. (Si le scanner est en mode veille, appuyez d'abord sur le bouton Démarrer/Arrêter pour revenir en mode prêt.)
3. Lorsque « placer pour numériser » est sélectionné : ouvrez manuellement l'écran de paramétrage de chaque application.
4. Définissez les conditions de numérisation.

Pour plus de détails sur l'écran de configuration de chaque application, reportez-vous au manuel ou à l'aide de cette application.

Vérification des événements

Vérifiez les points suivants si une application ne démarre pas après avoir été configurée.

1. Cliquez sur [Démarrer], puis sur [Panneau de configuration].
2. Sélectionnez ce scanner dans [Périphériques et imprimantes], cliquez avec le bouton droit sur l'icône, puis affichez l'écran [Propriétés du scan].
3. Sous Windows Vista, cliquez sur l'icône du scanner, puis sur le bouton Propriétés.
4. Sous Windows XP, sélectionnez ce scanner dans [Scanners et appareils photo], cliquez avec le bouton droit sur l'icône, puis affichez l'écran Propriétés.
5. Cliquez sur l'onglet [Événements].
6. Vérifiez que "Scan Button Setting Tool" est sélectionné pour "Envoyer à cette application" lorsque chaque condition est sélectionnée dans "Événements du scanner".
7. Si une application autre que "Scan Button Setting Tool" est sélectionnée, remplacez-la par "Scan Button Setting Tool".
8. Vérifiez que la case à cocher "Disable device events" est décochée. Si elle est cochée, décochez-la.

1. Cliquez sur [OK].
2. Redémarrez l'ordinateur.

Suppression du logiciel installé

Si vous souhaitez supprimer le logiciel installé sur votre ordinateur, suivez la procédure ci-dessous pour le désinstaller.

1. Dans [Panneau de configuration], ouvrez [Désinstaller un programme].
2. Sous Windows XP, sélectionnez [Ajout/Suppression de programmes].
3. Sélectionnez l'élément que vous souhaitez désinstaller.
4. Le logiciel est affiché avec les noms de programmes suivants :

Software	Program Name
Device driver	Panasonic Document Device Driver X.XX*1
TWAIN	KV-S1026C KV-S1015C TWAIN Driver
ISIS	KV-S1026C ISIS Driver
Image Capture Plus	Image Capture Plus
Presto! PageManager 9	Presto! PageManager 9.XX*1
Presto! BizCard 6	Presto! BizCard 6*1
User Utility	Panasonic Scanner User Utility
Manuals	Panasonic Scanner Manuals

"1 "X.XX" et le numéro qui suit un nom de programme correspondent à la version du logiciel. Lorsque vous mettez à niveau le logiciel, les numéros ci-dessus peuvent différer de la version réelle du logiciel.

1. Suivez les instructions à l'écran.

Préparation des documents

Documents acceptables

Les documents acceptables pour ce scanner sont les suivants.

Format des documents :

Épaisseur du papier pour l'alimentation :

KV-S1026C : 20-209 g/m²

KV-S1015C : 40-209 g/m²

La hauteur de tous les documents sur le plateau doit être inférieure à 5 mm, ce qui correspond à 50 feuilles (80 g/m² ou 20 lb) de papier neuf. - À l'exception des cartes au format ISO, la longueur minimale garantie pour l'alimentation est de 70 mm (2,8 po). - Il est recommandé d'alimenter une seule feuille à la fois pour les papiers dépassant la longueur du format légal.

Papier recommandé : papier ordinaire

Cartes acceptables

Carte au format ISO :

Format : 85,6 × 54 mm (3,4 x 2,1 po)

Épaisseur : 0,76 mm (0,03 po)

Les cartes en relief sont également acceptables.

Un maximum de 3 cartes peut être chargé sur le plateau d'alimentation.

La hauteur totale des cartes (l'épaisseur totale incluant le relief de chaque carte) doit être inférieure à 5 mm (0,2 po). De plus, les reliefs de chaque carte ne doivent pas s'emmêler les uns avec les autres.

• Utilisez l'orientation paysage lors de la numérisation d'une carte en relief.

Si la numérisation échoue, placez la carte à l'envers, puis réessayez.

• Utilisez le guide de cartes pour lots mixtes (page 37) lors de la numérisation de supports mixtes (cartes et papiers) en même temps.

Documents inacceptables

Les types de documents suivants peuvent ne pas être numérisés correctement :

• Documents froissés, pliés ou gondolés

Les documents doivent également satisfaire aux conditions suivantes.

Curl	Feeding direction Less than 5 mm (0.2 in.)
Folding	Feeding direction Less than 5 mm (0.2 in.)

Papier carbone - Documents épais ou irréguliers tels que les enveloppes - Papier perforé ou poinçonné - Papier non rectangulaire ou de forme irrégulière, comme les documents avec des étiquettes - Papier couché - Documents déchirés ou effilochés - Papier extrêmement lisse, brillant ou très texturé - Papier autocopiant - Documents transparents ou partiellement transparents tels que les feuilles OHP et le papier calque - Photographies

Les photographies peuvent être rayées ou endommagées, etc.

Ne numérisez pas les types de papier suivants :

Documents/cartes endommagés ou entaillés - Documents hors des dimensions, épaisseur et poids spécifiés - Documents contenant des attaches dures telles que du métal ou du plastique (par exemple, des trombones ou des agrafes) - Documents reliés ou collés - Tissus, feuilles métalliques, feuilles OHP, films plastiques, etc. - Documents avec encre humide ou encre de sceau cinabre - Papier thermique ou photosensible

Remarques sur les documents à numériser

• Les documents peuvent ne pas être numérisés en raison d'une mauvaise qualité de papier, même si l'épaisseur est dans les limites spécifiées.

En cas de bourrage papier ou de double alimentation, réessayez de numériser après avoir effectué les opérations suivantes :

• Nettoyez les rouleaux et les capteurs.
• Réduisez le nombre de feuilles chargées dans le bac d'alimentation.
• Scannez une feuille à la fois.

Remarques sur la détection de l'alimentation double

Ce scanner est équipé d'un capteur à ultrasons pour détecter l'alimentation double.

Numérisation de documents

Avis

• Assurez-vous de retirer les trombones et les agrafes des documents avant la numérisation. Le non-respect de cette consigne peut endommager l'appareil, le document, ou les deux.

• Avant l'alimentation, assurez-vous que le document n'est ni plié ni froissé. Si le document est plié ou froissé, un bourrage papier ou des dommages au document peuvent survenir.
• Lors de la numérisation de documents importants, vérifiez que le nombre d'images numérisées correspond au nombre de pages du document. Vérifiez également l'état des documents numérisés.
• Retirez les documents du bac de sortie après leur numérisation. -Les types de papier fins non pris en charge peuvent ne pas sortir correctement par la fente de sortie.

1. Éventez les documents.

• Les documents qui ont été agrafés ou empilés ensemble (comme dans un dossier) devront être séparés.

1 Éventez la pile de documents pour séparer tous les bords. Tenez les deux extrémités et pliez les documents comme indiqué sur l'illustration. ③ Pour aplatir les documents, tenez-les fermement et écartez-les comme indiqué sur l'illustration.

Répétez ces étapes si nécessaire.

1. Ajustez les guides de documents (①) à une taille légèrement supérieure à la taille réelle des documents.

1. Alignez soigneusement les documents.

Les documents sont mieux entraînés lorsque les bords avant sont alignés en biais, comme illustré.

1. Placez les documents sur le plateau d'alimentation, la face à numériser vers le bas.
2. Alignez le bord avant des documents comme indiqué sur l'illustration (①).

Remarque

• Placez les documents comme indiqué sur l'illustration. La hauteur de tous les documents sur le plateau doit être inférieure à 5 mm.

Si cette hauteur est dépassée, des bourrages papier ou des inclinaisons peuvent se produire.

• Si le papier est fin, il peut ne pas être entraîné correctement en raison de frisures. Dans ce cas, appuyez sur la partie avant du support de sortie (①) pour utiliser le support de sortie.

1. Ajustez les guides de documents (①) à la taille des documents à numériser.

1. Ouvrez votre application de numérisation et numérisez les documents.
2. Pour plus de détails sur l'application, reportez-vous à l'aide de chaque application.
3. Vous pouvez également démarrer automatiquement des applications pour numériser des documents (numérisation en une touche). Pour plus de détails sur les paramètres de numérisation en une touche, voir « Paramètres de numérisation en une touche » (page 27).

Guide de lot mixte pour cartes

Aucun réglage du guide de documents n'est nécessaire lors de l'utilisation du guide de lot mixte pour cartes. Le guide de lot mixte pour cartes empêche une carte de se décaler lors de la numérisation simultanée de documents papier et d'une carte. Le guide de lot mixte pour cartes est fixé au scanner lors de l'expédition. Si vous retirez le guide de lot mixte pour cartes, conservez-le en lieu sûr.

Installation du guide de lot mixte pour cartes

Installez le guide de lot mixte pour cartes comme indiqué dans l'illustration suivante.

Utilisation du guide de lot mixte pour cartes

Placez les documents papier sur le plateau d'alimentation et une carte sur le guide de lot mixte pour cartes, respectivement.

La carte placée sur le guide de lot mixte pour cartes est alimentée après la numérisation des documents papier. - Le guide de lot mixte pour cartes convient à la carte suivante.

Carte au format ISO :

Taille : 85,6 × 54 mm (3,4 x 2,1 po)

Épaisseur : 0,76 mm (0,03 po)

Les cartes à relief (embossées) sont également acceptées.

• Placez la carte horizontalement.

Remarque

• Lors de l'utilisation du guide de lot mixte pour cartes, les guides de documents ne peuvent pas être réglés à une taille inférieure à A5.
• Jusqu'à 3 cartes peuvent être placées sur le guide de lot mixte pour cartes.
• Assurez-vous que la hauteur totale du papier sur le plateau d'alimentation ne dépasse pas 2 mm (0,08 po). Cela équivaut à environ 20 feuilles de 80 g/m² ou 20 lb.

Utilisation des feuilles de séparation

En utilisant des feuilles de séparation, vous pouvez changer le dossier de destination pour l'enregistrement des documents numérisés au milieu de la numérisation. Si vous numérisez avec une feuille de séparation entre les documents, le document suivant la feuille de séparation sera enregistré dans un dossier différent.

Imprimez les feuilles de séparation à partir du DVD-ROM du logiciel / manuel.

Remarque

• Plusieurs feuilles de séparation peuvent être utilisées.
• Pour utiliser les fonctions de feuille de séparation, votre application de numérisation doit prendre en charge les feuilles de séparation. Lors de l'utilisation de feuilles de séparation, reportez-vous au manuel d'instructions ou à l'aide de votre application de numérisation.

À propos de l'impression des feuilles de séparation

• Imprimez la feuille de contrôle à la taille spécifiée ; ne l'agrandissez pas et ne la réduisez pas.
• Lors de l'impression de la feuille de contrôle, assurez-vous que le motif est à 25 mm (1 po) du haut de la page et centré horizontalement.

• Utilisez la feuille de contrôle de la même taille que le document que vous numérisez.
• Veillez à ne pas salir la feuille de contrôle. Ne la pliez pas et ne la froissez pas. La numérisation ne s'effectuera pas correctement.
• Pour plus de détails sur la feuille de contrôle et la feuille de séparation, reportez-vous à la section « Détecter la feuille de séparation » dans l'aide de PIE.

Impression des feuilles de séparation

Remarque

Pour imprimer des feuilles de séparation, Adobe Reader doit être installé sur votre ordinateur. Reportez-vous au manuel d'instructions de votre imprimante pour plus de détails sur la modification des paramètres d'impression.

1. Insérez le DVD-ROM du logiciel / manuel dans le lecteur de CD/DVD de votre ordinateur.

Si vous avez activé la fonction "Autorun", le processus d'installation démarrera automatiquement. La fenêtre d'installation apparaîtra.

Remarque

• Si la boîte de dialogue AutoPlay s'affiche dans Windows Vista ou Windows 7, sélectionnez "CDRun.exe".
• Si le programme ne démarre pas automatiquement, à partir de [Ordinateur] ([Ordinateur] dans Windows Vista, [Poste de travail] dans Windows XP), sélectionnez le lecteur de CD/DVD, puis double-cliquez sur "CDRun.exe".
• Sélectionnez votre scanner.
• Sélectionnez [Feuille de séparation] dans la liste "Documents" sur le côté droit de l'écran.
• Imprimez les feuilles de séparation à la même taille que votre document.

Dégagement des bourrages papier

Si un bourrage papier se produit, le message "Un bourrage papier s'est produit" et un code d'erreur (Uxx) s'affichent dans l'application User Utility. Retirez la feuille coincée selon les instructions suivantes.

1. Retirez tous les documents du plateau d'alimentation.
2. Appuyez sur le bouton d'ouverture du capot (①), puis ouvrez le capot du chargeur automatique de documents (②).

1. Retirez le document coincé.

Si le document est coincé dans la zone du bac d'alimentation, tirez-le vers l'arrière comme indiqué sur l'illustration.

Si le document est coincé dans la zone de sortie, tirez-le vers l'avant comme indiqué sur l'illustration.

1. Fermez le capot du chargeur automatique de documents (ADF).
2. Poussez lentement les deux côtés du capot de l'ADF vers le bas jusqu'à ce qu'il s'enclenche.

Nettoyage du scanner

Extérieur du scanner

Remarque

• N'utilisez pas de diluant, de benzine ou de nettoyants contenant des abrasifs ou des agents de surface pour nettoyer l'extérieur du scanner.
• Nettoyez le scanner au moins une fois par mois.
• Maintenez le bouton d'alimentation enfoncé pendant une seconde ou plus pour éteindre le scanner.
• Nettoyez le capot avec un chiffon doux.

Intérieur du scanner

Avis

• Nettoyez le scanner au moins une fois par semaine ou après avoir numérisé 2 000 feuilles, selon la première éventualité.
• Nettoyez les rouleaux et les capteurs si des bourrages papier ou des alimentations doubles se produisent fréquemment.
• Si la détection d'alimentation double ne fonctionne pas correctement, nettoyez les détecteurs d'alimentation double.
• Nettoyez la zone de la vitre de numérisation et la zone de référence lorsque des lignes noires ou blanches apparaissent sur les images numérisées.
• Si les documents que vous numérisez sont sales, les pièces du scanner le deviendront également. Pour maintenir une numérisation correcte, nettoyez fréquemment les pièces du scanner.

À propos du papier de nettoyage des rouleaux (vendu séparément)

Ouvrez le papier de nettoyage des rouleaux sur la ligne pointillée (①) et sortez le papier de nettoyage des rouleaux.

Avis

• Gardez le papier de nettoyage des rouleaux hors de portée des jeunes enfants.
• Ne stockez pas le papier de nettoyage des rouleaux à la lumière directe du soleil ou dans un endroit où la température dépasse 40 °C (104 °F). Utilisez uniquement le papier de nettoyage des rouleaux pour nettoyer les rouleaux.
• Pour plus de détails sur le papier de nettoyage des rouleaux, veuillez vous référer à la fiche de données de sécurité (FDS). Veuillez demander à votre société de vente Panasonic comment obtenir la fiche de données de sécurité.

Remarque

• Si le sac est laissé ouvert pendant une longue période avant utilisation, l'alcool s'évaporera. Veuillez utiliser le papier de nettoyage des rouleaux immédiatement après l'ouverture du sac. Pour acheter du papier de nettoyage des rouleaux (KV-SS03), vous pouvez contacter le revendeur auprès duquel le scanner a été acheté, ou appeler notre service Fournitures et Accessoires au 1-800-726-2797 (États-Unis uniquement).

Nettoyage des rouleaux

1. Maintenez le bouton d'alimentation enfoncé pendant une seconde ou plus pour éteindre le scanner.
2. Appuyez sur le bouton d'ouverture du capot (①), puis ouvrez le capot ADF (②).

1. Ouvrez le capot du rouleau d'alimentation (①).

1. Utilisez le papier de nettoyage des rouleaux (KV-SS03) vendu séparément pour éliminer la saleté de la surface de tous les rouleaux.
2. Lorsque vous essuyez la saleté de la surface du rouleau, maintenez le rouleau pour l'empêcher de tourner. Essuyez le rouleau d'un bout à l'autre dans le sens indiqué par la flèche, tout autour.

1. Fermez fermement le capot du rouleau d'alimentation.
2. Assurez-vous de fermer les deux côtés du capot du rouleau d'alimentation jusqu'à ce qu'ils s'enclenchent.

1. Utilisez le papier de nettoyage des rouleaux pour nettoyer la surface du rouleau anti-double alimentation.
2. Essuyez le rouleau d'un bout à l'autre (dans le sens de la flèche) tout autour, comme indiqué sur l'illustration.

1. Utilisez le papier de nettoyage des rouleaux pour nettoyer la surface des rouleaux de transport (①) et des rouleaux de sortie (②).
2. Essuyez les rouleaux d'un bout à l'autre (dans le sens de la flèche) tout autour, comme indiqué sur l'illustration.

1. Utilisez le papier de nettoyage des rouleaux pour nettoyer la surface des rouleaux libres (①).
2. Essuyez les rouleaux d'un bout à l'autre (dans le sens de la flèche) tout autour, comme indiqué sur l'illustration.

1. Fermez le capot du chargeur de documents.
2. Poussez lentement les deux côtés du capot du chargeur de documents vers le bas jusqu'à ce qu'il s'enclenche.

1. Remettez le compteur de nettoyage des rouleaux à zéro dans les utilitaires utilisateur.
2. Allumez le scanner.
3. Démarrez User Utility, puis dans la fenêtre, cliquez sur le bouton [Clear Counter] pour "After Clean Roller" afin de remettre le compteur à 0.
4. Pour plus de détails, reportez-vous à l'aide de User Utility.

Nettoyage de la vitre de numérisation, de la zone de référence et des détecteurs de double alimentation

Remarque

• N'utilisez pas le papier de nettoyage des rouleaux pour nettoyer la vitre de numérisation, la zone de référence ou les détecteurs de double alimentation.
• Maintenez le bouton d'alimentation enfoncé pendant une seconde ou plus pour éteindre le scanner.
• Appuyez sur le bouton d'ouverture du capot (①), puis ouvrez le capot ADF (②).

1. Nettoyez la zone de la vitre de numérisation (①) et la zone de référence (②) avec un chiffon doux et sec.

1. Retirez la poussière sur les détecteurs de double alimentation (①) avec un coton-tige.

1. Fermez le capot ADF.
2. Poussez lentement les deux côtés du capot de l'ADF vers le bas jusqu'à ce qu'il s'enclenche.

Pièces de rechange et options

Le rouleau d'anti-alimentation multiple et le rouleau d'alimentation sont des consommables. Achetez le kit d'échange de rouleaux pour votre scanner et remplacez les rouleaux régulièrement.

La durée de vie de chaque rouleau est la suivante.

• Rouleau d'alimentation / Rouleau d'anti-alimentation multiple : 100 000 feuilles

	Part Name	Part Number	Notes
Replacement Parts	Roller exchange kit • Paper feed roller (1 piece) • Double feed prevention roller (1 piece)	KV-SS058	For KV-S1026C
		KV-SS059	For KV-S1015C
Optional Units	Roller cleaning paper	KV-SS03	See "About the roller cleaning paper (sold separately)" (page 43).

Remarque

Pour acheter des pièces de rechange ou des options, veuillez contacter votre revendeur. - Le compteur du scanner peut être vérifié à l'aide de l'utilitaire utilisateur.

Remplacement des pièces

Si des alimentations multiples ou des bourrages papier se produisent fréquemment même après le nettoyage du rouleau (page 44), veuillez appeler votre revendeur pour commander un kit d'échange de rouleaux et remplacer le rouleau d'anti-alimentation multiple et le rouleau d'alimentation.

Remplacement des rouleaux

1. Maintenez le bouton d'alimentation enfoncé pendant une seconde ou plus pour éteindre le scanner.
2. Appuyez sur le bouton d'ouverture du capot (①) et ouvrez le capot de l'ADF (②).

1. Ouvrez le capot du rouleau d'anti-alimentation multiple (①).

1. Retirez le rouleau anti-double alimentation (①).

1. Sortez le nouveau rouleau anti-double alimentation du kit d'échange de rouleaux.
2. Installez le nouveau rouleau anti-double alimentation dans le support métallique, avec la rainure la plus longue orientée vers le côté droit (vue arrière).

1. Fermez fermement le capot du rouleau anti-double alimentation (①).

Remarque

• Veillez à fermer le capot du rouleau anti-double alimentation jusqu'à ce qu'il s'enclenche.
• Ouvrez le capot du rouleau d'alimentation papier (①).

1. Retirez le rouleau d'alimentation papier (①).

1. Sortez le nouveau rouleau d'alimentation papier du kit d'échange de rouleaux.
2. Installez le nouveau rouleau d'alimentation papier avec l'engrenage sur le côté gauche.

1. Fermez fermement le capot du rouleau d'alimentation papier.

Remarque

• Assurez-vous de fermer les deux côtés du capot du rouleau d'alimentation papier jusqu'à ce qu'ils s'enclenchent. Après l'installation du rouleau d'alimentation papier, vérifiez que le rouleau peut tourner dans le sens d'alimentation.
• Fermez le capot du chargeur de documents.
• Poussez lentement les deux côtés du capot du chargeur de documents vers le bas jusqu'à ce qu'il s'enclenche.

1. Réinitialisez le compteur de remplacement du rouleau dans l'utilitaire utilisateur à 0.
2. Allumez le scanner.
3. Démarrez l'utilitaire utilisateur, puis dans la fenêtre, cliquez sur le bouton [Effacer le compteur] pour "Après remplacement du rouleau" afin de remettre le compteur à 0.
4. Pour plus de détails, reportez-vous à l'aide de l'utilitaire utilisateur.

Dépannage

Si un problème survient lors de l'utilisation du scanner, vérifiez les éléments suivants et contrôlez l'état du scanner avec l'utilitaire utilisateur. Si l'appareil fonctionne toujours mal, éteignez-le, débranchez le cordon d'alimentation de la prise secteur et appelez le service après-vente.

Symptom	Possible Cause	Remedy
The ready indicator does not light when the power button is turned ON.	The power cord is not plugged in.	Insert the power plug firmly.
	Problem with the AC adaptor.	Unplug the power cord from the AC outlet, and call for service.
The computer does not recognize the scanner. The scanner is not functioning correctly.	The scanner is not connected to the computer correctly.	Connect the USB cable correctly.
	The software is not installed correctly.	Uninstall the software from the computer, and then install the software again. (page 23)
	The scanner is connected to the computer via a USB hub, and the USB hub is not functioning well.	Do not connect via the USB hub. Connect the unit to the computer directly.
	There is a problem with the USB cable.	Use the included USB cable or a certified Hi-speed USB 2.0 cable.
	The power of the unit is turned OFF because no operation was performed for a certain period of time.	Press the power button to turn ON the scanner power.
Scan speed is slow.	The scanner is connected over a USB 1.1 connection.	Connect over USB 2.0.
The document has been loaded on the feed tray, but the scanner does not start scanning.	The document is not loaded properly.	Load the document correctly. (page 33)
	The sensor cannot detect the document as the edge of the document is curled.	Flatten the document (page 31) and load it again (page 33).
Double feeding occurs frequently or the scanner stops loading while scanning.	The rollers are dirty.	Clean the rollers. (page 44)
	The paper feed roller, or double feed prevention roller have become worn down.	Replace the paper feed roller or double feed prevention roller. (page 51)
	Right and left sides of the document to be scanned are not the same in height, because of curling or folding.	Flatten the document (page 33) and load it again after reducing the pages.
	The document is printed on an unsupported type of paper or thick paper.	Make a copy of the document on paper of an acceptable type and thickness (page 30), and scan the copy.
	The length of the paper is too short.	Make a copy of the document on paper of an acceptable size (page 30), and scan the copy.
	The document is not aligned correctly.	Realign the document. (page 33)
	The document set on the feed tray has too many pages.	Remove pages from the document until it is under the limit mark on the document guides.
Paper jams occur frequently.	The document is wrinkled.	Smooth out the document.
	The rollers are dirty.	Clean the rollers. (page 44)
	The document is not aligned correctly.	Realign the document. (page 33)
	The document set on the feed tray has too many pages.	Remove pages from the document until it is under the limit mark on the document guides.
Scanned image is skewed.	The document guides are not adjusted to the size of the document to be scanned, or the document to be scanned is set slanted on the feed tray.	Adjust the document guides properly to the size of the document to be scanned. (page 33)
	Right and left sides of the document to be scanned are not the same in height, because of curling or folding.	Flatten the document (page 31) and load it again after reducing the pages.
The scanned document is blank.	The document to be scanned was loaded upside down.	Load the document correctly. (page 33)
Vertical lines appear on the scanned document.	The scanning glass is dirty.	Clean the scanning glass. (page 48)
The scanning density is uneven.	The scanning glass is dirty.	Clean the scanning glass. (page 48)
The color of the scanned document is extremely different from the original document.	The settings of the computer monitor are wrong.	Adjust the computer monitor settings.
Dark spots or noise appear on the scanned documents.	The scanning glass is dirty.	Clean the scanning glass. (page 48)
There is noise or wave patterns (moire pattern) on the scanned image.	The scanning resolution settings, combined with patterns within the scanned image, may cause this problem.	Change the scanning resolution, and perform scanning again.
When you scan short documents, the sound made by paper being ejected will be higher than usual.	If the length of a document is less than about 148 mm, feeding speed control will be activated for exiting documents; this is normal behavior.	—

Si vous rencontrez toujours des problèmes après avoir suivi ces suggestions, veuillez contacter notre service d'assistance technique au 1-800-726-2797 pour obtenir de l'aide (États-Unis uniquement).

Instructions de réemballage

Il est fortement recommandé de conserver le carton d'origine et tous les matériaux d'emballage. Si vous devez transporter ou expédier le scanner, suivez ces instructions.

Remarque

• Un réemballage incorrect du scanner peut entraîner des frais de réparation.
• Veuillez utiliser le carton d'origine et tous les matériaux d'emballage d'origine. Le scanner doit être manipulé dans la position correcte (horizontale).

Matériel requis

• Carton d'origine du scanner et matériaux d'emballage, ruban adhésif d'expédition et ciseaux.
• Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant une seconde ou plus pour éteindre le scanner.
• Débranchez le cordon d'alimentation de la prise, puis retirez l'adaptateur secteur et le câble USB du scanner.
• Fermez le bac d'alimentation et le bac de sortie.
• Si le guide de cartes de lot mixte n'est pas fixé au scanner, fixez-le.
• Emballez le scanner avec l'adaptateur secteur, le cordon d'alimentation, le câble USB, le DVD-ROM, le guide de sécurité et le guide de référence rapide.

① Adaptateur secteur ② Câble USB ③ Guide de sécurité et Guide de référence rapide ④ Logiciel / DVD-ROM du manuel ⑤ Cordon d'alimentation

Spécifications

Item			KV-S1026C	KV-S1015C
Scanning	Scanning face		Duplex
	Scanning method		Color CIS (600 dpi) Background: Black
	Scanning size		216 mm (8.5 in.)
	Scanning speed*1 (portrait, 200 dpi)	Binary	Simplex Letter: 30 pages/min. A4: 30 pages/min. Duplex Letter: 60 images/min. A4: 60 images/min.	Simplex Letter: 20 pages/min. A4: 20 pages/min. Duplex Letter: 40 images/min. A4: 40 images/min.
		Color	Simplex Letter: 20 pages/min. A4: 20 pages/min. Duplex Letter: 40 images/min. A4: 40 images/min.	Simplex Letter: 20 pages/min. A4: 20 pages/min. Duplex Letter: 40 images/min. A4: 40 images/min.
	Resolution		100–600 dpi (1 dpi step) Optical: 300 dpi / 600 dpi (Automatic switch)
	Scanning mode		Binary, 256 levels grayscale, 24-bit color, MultiStream: Binary & Grayscale, Binary & Color
	Scanning function		Single touch scan (3 buttons) Place to scan Ultrasonic double-feed detection Double Feed Skip
			Skip button	-
	Compression		JPEG (color, grayscale)
	Paper	Width	48–216 mm
		Length	When feeding one sheet: 70–2,540 mm When feeding multiple sheets: 70–356 mm
		Thickness	0.04–0.2 mm (1.6–7.9 mils.) Note: 1 mil = 0.001 in.	0.09–0.2 mm
		Paper thickness for Feeding	20–209 g/m² (5.4–55 lb.)	40–209 g/m² (11–55 lb.)
	Card*3	Format	ISO format
		Size	85.6 × 54 mm (3.4 × 2.1 in.)
		Thickness	0.76 mm (0.03 in.)
Scanning	Feed tray capacity		50 sheets (80 g/m² New Paper)
	Exit tray capacity		50 sheets (80 g/m² New Paper)
	Life*4		300,000 sheets
	Roller replacement*4		100,000 sheets
	Maintenance		Clean the rollers, sensors, and scanning glass once a week or every 2,000 sheets scanned.
Scanner	External dimensions (Width×Depth×Height)		303 × 177 × 137 mm (When the exit tray and feed tray is closed)
	Weight		2.7 kg (5.9 lb.)
	Power requirement		External power supply (AC adaptor) AC100-240 V, 50/60 Hz
	Power consumption	Scanning	17 W or less
		Ready	4.5 W or less
		Sleep	1.6 W or less
		Power OFF	0.3 W or less (While the AC adaptor is connected to the AC outlet)
Operating Environment			Temperature:15-35 °C, Humidity: 20-80 % RH
Storage Environment			Temperature: 0-40 °C (32-104 °F), Humidity: 10-80 % RH

La vitesse de numérisation varie selon l'ordinateur hôte, le système d'exploitation, l'application, la méthode de mesure, la quantité de données de l'image et le type de papier. La vitesse de numérisation a été mesurée à l'aide d'une méthode propriétaire. Bien que vous puissiez spécifier d'autres formats de papier, la qualité de numérisation ne peut être garantie. 3 La carte à relief est également disponible. 4 La durée de vie du scanner et des rouleaux est une valeur estimée lors de l'utilisation de papier standard au format A4 ou Lettre (64 g/m² ou 80 g/m² [20 lb]). Elle peut varier selon le type de papier, l'utilisation et les intervalles de nettoyage.

Le "poids en livres" du papier représente le poids de 500 feuilles (432 × 559 mm [17 × 22 pouces]).

Index

A

Adaptateur secteur 60

Panneau ADF 15

C

Carte 61

Vérifier les accessoires 14

Nettoyage

Nettoyage de l'extérieur du scanner 42

Nettoyage des rouleaux 44

Vitre de numérisation, zone de référence et détecteurs de double alimentation 48

Nettoyage du scanner 42

Compression 61

Panneau de commande 15, 17

Feuilles de contrôle 38

D

Guides de documents 15

Documents

Documents acceptables 30

Numérisation des documents 33

Documents inacceptables 31

Bouton d'ouverture de porte 15

Détection de double alimentation 32

Détecteurs de double alimentation 43, 49

E

Extension de sortie 15

Butoir de sortie 15

Support de sortie 15

Bac de sortie 15

Capacité du bac de sortie 62

Dimensions externes 62

F

Extension d'alimentation 15

Bac d'alimentation 15

Capacité du bac d'alimentation 62

G

Étiquette de guidage 15

L

DEL 17

DEL (verte) 15, 17

LED (rouge) 15, 17

Durée de vie 62

M

Maintenance 62

Guide de cartes pour lots mélangés 15

0

Environnement d'exploitation 62

P

Bourrages papier 40

Bouton d'alimentation 17

Connecteur d'alimentation 16

Consommation électrique 62

Cordon d'alimentation 14,60

Exigences d'alimentation 62

Précautions 11

Remballage 59

Pièces de rechange 50

Remplacement des pièces 51

Résolution 61

Papier de nettoyage des rouleaux 12, 43, 50

Kit d'échange de rouleaux 50

Remplacement des rouleaux 62

Rouleaux

Rouleau anti-alimentation multiple 51

Rouleau d'alimentation papier 51

Face de numérisation 61

Méthode de numérisation 61

Vitesse de numérisation 61

Emplacement de sécurité 16

Bouton de saut 17

Logiciel/Manuel DVD-ROM 2,14

Spécifications 61

Bouton Démarrer/Arrêter 17

Environnement de stockage 62

T

Dépannage 56

U

Câble USB 24,60

Connecteur USB 16

Utilitaire utilisateur 47,55

W

Poids 62

Informations sur l'élimination pour les utilisateurs de déchets d'équipements électriques et électroniques (ménages privés)

Ce symbole sur les produits et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers ordinaires.

Pour un traitement, une récupération et un recyclage appropriés, veuillez déposer ces produits dans les points de collecte désignés, où ils seront acceptés gratuitement. Alternativement, dans certains pays, vous pouvez retourner vos produits à votre détaillant local lors de l'achat d'un nouveau produit équivalent.

L'élimination correcte de ce produit contribuera à économiser des ressources précieuses et à prévenir tout effet négatif potentiel sur la santé humaine et l'environnement qui pourrait autrement résulter d'une mauvaise gestion des déchets.

Veuillez contacter votre autorité locale pour plus de détails sur le point de collecte désigné le plus proche.

Des pénalités peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Pour les utilisateurs professionnels dans l'Union européenne

Si vous souhaitez jeter des équipements électriques et électroniques, veuillez contacter votre revendeur ou fournisseur pour plus d'informations.

Informations sur l'élimination dans d'autres pays hors de l'Union européenne

Ce symbole n'est valable que dans l'Union européenne.

Si vous souhaitez jeter ce produit, veuillez contacter vos autorités locales ou votre revendeur et demander la méthode d'élimination correcte.

Informations sur l'élimination pour l'Inde

Pour le recyclage afin de faciliter une utilisation efficace des ressources, veuillez retourner ce produit à un centre de collecte autorisé à proximité, à un démonteur ou recycleur enregistré, ou à un centre de service Panasonic lors de l'élimination de ce produit.

Veuillez consulter le site Web de Panasonic pour plus d'informations sur les centres de collecte, etc.

http://www.panasonic.co.in/wps/portal/home

Avis [Pour les États-Unis uniquement]

L'élimination peut être réglementée dans votre communauté en raison de considérations environnementales. Pour des informations sur l'élimination ou le recyclage, veuillez visiter le site Web de Panasonic : http://www.panasonic.com/environmental ou appeler le 1-888-769-0149.

Choses à consigner :

Pour référence future

Date d'achat

Numéro de modèle

Numéro de série

Nom et adresse du revendeur

Numéro de téléphone du revendeur

Panasonic Corporation of North America

One Panasonic Way, Secaucus, New Jersey 07094

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario, L4W 2T3

Panasonic Marketing Europe GmbH

Hagenauer Strasse 43, 65203 Wiesbaden, Allemagne

Pour des informations sur la conformité avec la réglementation pertinente de l'UE

Directives, Contact to Authorised Representative:

Panasonic Testing Centre

Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hamburg, Germany

Pour les utilisateurs en Turquie

Cet équipement est conforme à la directive turque sur les DEEE.

Türkiye'deki kullanıcılar için

EEE Yönetmeliğine Uygundur.

(Uniquement pour l'UE)

Panasonic Corporation

Site Web : http://www.panasonic.net/
