MODE D'EMPLOI KV-S1037X PANASONIC

Scanner couleur haute vitesse

Ces instructions contiennent des informations sur l'utilisation du scanner. Avant de consulter ces instructions, veuillez lire le Manuel d'installation fourni avec cet appareil.

Veuillez lire attentivement les présentes instructions ainsi que le Manuel d'installation et le Manuel de maintenance fournis. Conservez l'ensemble de la documentation dans un endroit accessible pour référence future.

Nous vous remercions d'avoir acheté un scanner couleur haute vitesse Panasonic.

La documentation du scanner consiste en 2 manuels : le Manuel d'installation et le Manuel d'utilisation. 3 autres manuels de référence sont également inclus pour les logiciels.

Manuel d'installation (documentation électronique)	Le manuel d'installation explique la méthode et les procédures d'installation.
Manuel d'utilisation (ce manuel)	Le Manuel d'utilisation présente les noms des composants, les opérations, les fonctionnalités et l'entretien de l'appareil.
Manuels de référence des logiciels (documentation électronique)	• Manuel de ↔reference PIE Explique les paramètres des fonctionnalités du logiciel PIE (Panasonic Image Enhancement Technology) avec utilisation des pilotes ISIS et TWAIN. • Manuel de ↔reference RTIV Explique les fonctionnalités et paramètres du logiciel RTIV (Reliable Throughput Imaging Viewer). (Vous pouvez afficher ce manuel enclinquant sur le bouton d'aide dans RTIV.) • Manuel de ↔reference Utilitaire utilisateur Explique comment utiliser l'Utilitaire utilisateur qui sert à la maintenance du scanner. (Vous pouvez afficher ce manuel enclinquant sur le bouton d'aide dans l'Utilitaire utilisateur.)

Abréviations

• Windows® désigne le système d'exploitation Microsoft® Windows® (ci-après appelé Windows).
• Windows® 2000 désigne le système d'exploitation Microsoft® Windows® 2000 (ci-après appelé Windows 2000).
• Windows® XP désigne le système d'exploitation Microsoft® Windows® XP (nommé ci-après Windows XP).
• Windows Vista® désigne le système d'exploitation Microsoft® Windows Vista® (nommé ci-après Windows Vista).

Marques de commerce

• Microsoft, Windows et Windows Vista sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• ISIS et QuickScan Pro sont des marques déposées ou des marques de commerce d'EMC Corporation.
• IBM et AT sont des marques de commerce d'International Business Machines Corporation aux États-Unis et/ou dans d'autres pays.
• Intel et Intel Core sont des marques commerciales d'Intel Corporation aux États-Unis et dans d'autres pays.
• Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
• Toutes les autres marques de commerce identifiées dans le présent document sont la propriété de leurs détenteurs respectifs.

Programme international ENERGY STAR

En tant que partenaire ENERGY STAR®, Panasonic a déterminé que ce produit répondait aux directives ENERGY STAR sur l'efficacité énergétique.

Configuration système requise

Ordinateur	Ordinateur IBM®/AT® ou compatible équipé d'un lecteur CD-ROM
Proesseur	Intel®Core™ 2 Duo, 1,8 GHz ou supérieur
Système d'exploitation	Windows 2000 / Windows XP / Windows Vista
Interface	USB 2.0
Mémoire	1 Go ou supérieur
Disque dur	5 Go d'espace libre au minimum.

Remarque

• Les spécifications ci-dessus peuvent ne pas satisfaire les conditions requises pour tous les systèmes d'exploitation.
• La vitesse de numérisation varie selon l'environnement d'exploitation de l'ordinateur hôte ou de l'application que vous utilisez.
• En raison de la moindre vitesse de l'interface USB 1.1, il est recommandé d'utiliser une interface USB 2.0.
• Si vous utilisez un concentrateur multiport USB, il n'est pas garanti que le scanner fonctionne.

Remarque

Cet équipement a été soumis à des essais et s'est révélé conforme aux tolérances d'un dispositif numérique de classe A, conformément à la section 15 des règles de la FCC. Ces tolérances sont destinées à assurer un niveau de protection adéquat contre les interférences génantes dans un milieu commercial. Cet appareil produit, utilise et peut émettre de l'énergie sous forme de radiofréquences et, s'il n'est pas installé ou utilisé conformément aux instructions, peut provoquer des interférences susceptibles de perturber les télécommunications radio. L'utilisation de cet équipement dans une zone résidentielle peut provoquer des interférences génantes, dans quel cas l'utilisateur devra y remédier à ses propres frais.

Avertissement de la FCC : Pour garantir en permanence la conformité à la réglementation de la FCC, l'utilisateur doit utiliser uniquement des câbles d'interface blindés et le cordon d'alimentation fourni. En outre, toute altération ou modification de cet équipement annule le droit de l'utilisateur à utiliser ce dispositif.

Remarque

Informations réglementaires sur le bruit des appareils - Ordonnance 3. GPSGV : conformément à la norme EN ISO 7779, le niveau maximal de pression acoustique est inférieur ou égal à 70 dB(A).

Cet appareil ne doit pas être utilisé dans le champ de vision direct des lieux de travail avec affichage vidéo. Afin d’éviter les reflets gênants dans les lieux de travail avec affichage vidéo, cet appareil ne doit pas être placé directement dans le champ de vision.

Table des matières

Page

Avant l'utilisation	Pour votre sécurité	5
	Précautions	9
	Identification des pièces	11
	• Séquence de mise sous tension	13
	• A propos du témoin d'alimentation (DEL)	13
Utilisation	Mise en place des documents sur l'ADF	14
	• Remarques sur la numérisation de documents	15
	• Numérisation de documents aux pages de format identique	16
	• Numérisation de documents aux pages de format différent	20
	• Réglage des guides de document gauche et croite à leur position d'origine	23
	Mise en place des documents sur le scanner à plat	24
	• Pour utiliser le scanner à plat	24
	• Pour numérique des documents écais	25
	Utilisation des fiches de contrôle	26
	• A propos de l'impression des fiches de contrôle	27
	• Impression des fiches de contrôle	27
	Modification du paramètre de plaque de référence	28
	• Réglage de la plaque de ↔reference ADF	28
	• Réglage de la feuille de numérique à plat	29
Entretien et maintenance	En cas de bourrage papier	30
	• Dégagement des bourages papier de la fente à papier	30
	• Retrait des feuilles coincées de la voie de sortie	31
	Nettoyage du scanner	32
	• Extérieur du scanner	32
	• Intérieur du scanner	32
	• Nettoyage du rouleau d'alimentation papier, du rouleau séparateur et du rouleau retardateur	33
	• Nettoyage des rouleaux conducteurs et des rouleaux libres	35
	• Nettoyage des rouleaux conducteurs, des rouleaux libres et des rouleaux de sortie	36
	• Nettoyage des plaques de ↔reference et des vitres de l'ADF	37
	• Nettoyage du capteur de papier, du capteur d'atte et du détecteur de feuilles passant par deux	38
	• Nettoyage des capteurs de début, de désalignment et de fin	39
	• Nettoyage de la vente de numérique à plat et du détecteur du couvercle de document	40
	Remplacement des modules de rouleau jetables	41
	• Remplacement des modules de rouleau d'alimentation papier	41
	• Remplacement du rouleau retardateur	43
	Dépannage	45
	Ajustement de l'ombrage	47
Annexes	Instructions de remballage	48
	Caracteristiques techniques	49
	Index	51

Afin d'éviter des blessures graves ou un accident mortel, veuillez lire attentivement cette section pour garantir une utilisation correcte de l'appareil en toute sécurité. - Cette section décrit les symboles graphiques utilisés dans le présent manuel.

AVERTISSEMENT	Indique un danger potentiel pouvant provoquer des blessures graves ou la mort.
MISE EN GARDE	Indique un danger pouvant provoquer des blessures légères ou endommager l'appareil.

	Ce symbole signale aux opérateurs une manipulation spécifique qu'ils doivent effectuer avec précaution.
	Ces symboles indiquent aux opérateurs une manipulation spécifique qu'ils ne doivent pas effectuer.
	Ces symboles indiquent aux opérateurs une manipulation spécifique qui doit être observée pour que l'appareil fonctionne correctement.

Alimentation et connexion à la terre

La tension d'alimentation de cet appareil est indiquée sur son étiquette d'identification.

Ne raccordez l'appareil qu'à une prise secteur fournissant la tension correcte. Si vous utilisez un cordon d'alimentation dont le courant nominal n'est pas spécifié, l'appareil ou la fiche risque de dégager de la fumée ou de devenir brûlant au toucher.

Lorsque vous utilisez ce produit, la prise de courant doit être proche de l'appareil et facile d'accès.

Pour un fonctionnement en toute sécurité, le cordon d'alimentation fourni doit être inséré dans une prise secteur standard à trois bornes reliée à la terre par le biais d'un câblage normal.

Le fait que l'équipement fonctionne de manière satisfaisante n’implique pas que le point d’alimentation est relié à la terre et que l’installation ne présente aucun risque. Pour votre sécurité, si vous avez des doutes sur la mise à la terre effective d’un point d’alimentation, consultez un électricien qualifié.

Si la fiche ne peut pas être insérée dans la prise secteur, contactez un electricien agréé pour remplacer la prise secteur par une prise correctement reliée à la terre.

Ne dénaturez pas la mise à la terre (par exemple en utilisant une prise de conversion).

Branchez le cordon d'alimentation fermement dans une prise secteur. Il risque sinon de prendre feu ou de provoquer un choc électrique.

Veillez à ne pas tirer, plier ou déchirer le cordon d'alimentation et la fiche, et à ne pas placer d'objets dessus. Si vous endommagez le cordon d'alimentation ou la fiche, vous risquez de provoquer un incendie ou un choc électrique.

Ne tentez pas de réparer vous-même le cordon d'alimentation ou la fiche. Si le cordon d'alimentation ou la fiche sont endommagés ou effilochés, faites appel à un représentant de service agréé pour les remplacer.

Veillez à ce qu'il n'y ait pas de poussière dans le connecteur de la fiche. Dans un environnement humide, un connecteur contaminé peut attirer une quantité de courant importante qui risque de chauffer et de prendre feu s'il est laissé sans surveillance pendant une période prolongée.

Ne touchez jamais la fiche lorsque vous avez les mains mouillées. Il existe un risque de choc électrique.

Cessez immédiatement toute opération si l'appareil dégage de la fumée, une chaleur excessive, une odeur anormale ou émet des sons inhabituels. Un incendie ou un choc électrique peut se produire dans ces conditions. Éteignez aussi l'appareil, débranchez le cordon d'alimentation, et faites appel au service de réparation de votre revendeur.

Lorsque vous débranchez l'appareil, saisissez la fiche et non pas le cordon. Tirer sur le cordon avec force peut l'endommager et provoquer un incendie ou un choc électrique.

Mesures de précaution

Si des fragments de métal ou de l'eau pénètrent dans l'appareil, éteignez l'appareil et débranchez-le immédiatement. Faites appel au service de réparation de votre revendeur. Utiliser un appareil endommagé peut provoquer un incendie ou un choc électrique.

N'ouvrez pas les couvercles et ne tentez pas de réparer l'appareil vous-même. Faites appel au service de réparation de votre revendeur.

N'altérez pas l'appareil et ne modifiez aucun composant. Toute altération ou modification peut provoquer un incendie ou un choc électrique.

Ne touchez pas l'appareil ou la fiche en cas d'orage. Un choc électrique peut se produire.

Papier de nettoyage des rouleaux

Veillez à ne pas ingérer ou inhaler le fluide du papier de nettoyage des rouleaux qui contient de l'alcool isopropylique.

Le papier de nettoyage des rouleaux peut irriter les peaux sensibles. Utilisez des gants de protection.

N'utilise pas le papier de nettoyage des rouleaux à proximité d'un appareil de chauffage ou d'une flamme nue.

Alimentation

L'appareil doit être utilisé exclusivement avec le cordon d'alimentation accompagnant l'appareil.

Si vous ne prévoyez pas d'utiliser l'appareil pendant une période prolongée, veillez à l'éteindre et à le débrancher. Si l'appareil est inutilisé et reste connecté à une source d'alimentation pendant une période prolongée, la détérioration de l'isolement peut provoquer un choc électrique, une fuite de courant ou un incendie.

Installation et déplacement de l'appareil

Ne placez pas l'appareil sur une surface où il serait instable.

Pour éviter tout risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à une humidité quelconque.

Ne placez pas l'appareil dans un environnement chaud et humide, ou poussièreux. Une exposition prolongée à ces conditions défavorables risque de provoquer un incendie ou un choc électrique.

Ne bloquez pas les orifices de ventilation. La chaleur risque sinon de s'accumuler et de provoquer un incendie.

Lorsque vous déplacez l'appareil, veillez à débrancher le cordon d'alimentation de la prise secteur. Si vous déplacez l'appareil sans débrancher le cordon d'alimentation, vous risquez d'endommager le cordon et de provoquer un incendie ou un choc électrique.

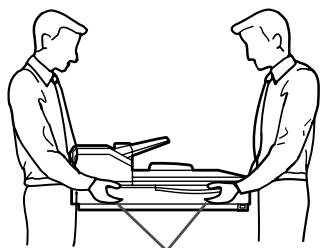

Cet appareil ne devrait être déplacé que par deux personnes, tenant les quatre ouvertures sur les côtés avant et arrière. Vous risquez de vous blesser et d'endommager l'appareil en cas de chute de l'appareil.

Parties creuses

Ne placez pas de matériaux imprimés contenant des caractères d'encre magnétique ou des cartes à piste magnétique sur le scanner à plat. Des aimants se trouvent sur le couvercle du scanner à plat (feuille à plat) et peuvent endommager les données stockées sur des matériaux imprimés ou des cartes.

Mesures de précaution

Si l'appareil chute ou est endommagé, éteignez-le et débranchez le cordon d'alimentation. Vous risquez sinon de provoquer un incendie ou un choc électrique.

Ne placez aucun liquide ou objet lourd sur l'appareil. Vous risquez de provoquer des dégâts importants si vous renversez du liquide par accident dans l'appareil. Si cela se produit, éteignez l'appareil, débranchez le cordon d'alimentation, et faites appel au service de réparation de votre revendeur.

Veillez à ne pas vous coincer les doigts lorsque vous fermez la porte de sortie. Vous risquez de vous blesser.

Lumiere de la DEL NE PAS regarder directement au travers d'un instrument optique. produit DEL de CLASSE 1M

Propriétés de la DEL

Rayonnement de la DEL : 12 mW max.

Longueur d'onde: Rouge 630 nm typ.

Vert 534 nm typ.

Bleu 460 nm typ.

Durée d'émission : continue

Standard: IEC 60825-1:1993 +A1:1997 +A2:2001

Informations de sécurité (royaume-uni uniquement)

Pour des raisons de sécurité et de commodité, cet appareil est muni d'une fiche secteur tripolaire. Cette fiche est elle-même équipée d'un fusible de 5 ampères. Avant de replacer le fusible, assurez-vous que le fusible de remplacement est de 5 ampères et qu'il est conforme à la norme BS1362 délivrée par l'ASTA ou le BSI. Vérifiez que le fusible porte la marque de l'ASTA ou du BSI. Si la fiche contient une enveloppe amovible de protection du fusible, vous ne devez vous assurer qu'elle soit remise en place lors de l'installation du nouveau fusible. Si vous perdez cette enveloppe, la fiche ne doit pas être utilisée avant la mise en place d'une autre enveloppe. Vous pouvez vous procurer une enveloppe de remplacement auprès de toute détaillant Panasonic.

SI LA FICHE TRIPOLAIRE N'EST PASCompatible AVEC LA PRISE DE COURANT DE VOTRE BUREAU, RETIREZ LE FUSIBLE PUIS COUPEZ LA FICHE ET METTEZ-LA AU REBUT EN PRENANT LES PRECAUTIONS NÉCESSAIRES.

IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE GRAVE SI LA FICHE COUPEE EST INSÉRÉE DANS UNE PRISE 13 AMPÈRES.

Si une nouvelle fiche doit être mise en place, veuillez tenir compte des codes de connexion ci-dessous. En cas de doute, demandez conseil à un électricien qualifié.

Avertissement

CET APPAREIL DOIT ETRE MIS À LA TERRE.

Important

Les câbles du cordon principal sont colorés en fonction des codes suivants :

Vert et jaune : terre

Bleu : neutre

Marron : sous tension

Si les couleurs des câbles du cordon d'alimentation de cet appareil ne correspondent pas aux marquages colorés identifiant les bornes de votre fiche, procédez comme suit.

Le fil de couleur VERTE et JAUNE doit être connecté à la borne portant la lecture E ou le symbole Terre, ou de couleur VERTE ou VERTE ET JAUNE.

Le fil de couleur BLEUE doit être connecté à la borne portant la lecture N ou de couleur NOIRE.

Le fil de couleur MARRON doit être connecté à la borne portant la lecture L ou de couleur ROUGE.

Remplacement du fusible :

Ouvrez le compartiment du fusible à l'aide d'un tournevis puis remettez en place le fusible et son enveloppe.

Installation

• Ne placez pas l'appareil sous la lumière directe du soleil, dans un courant d'air froid, ou à proximité d'appareils de chauffage.
• Ne placez pas l'appareil à proximité d'appareils générant des interférences électroniques ou magnétiques.
• Protégez l'appareil contre l'électricité statique.
• N'exposez pas l'appareil à des changements de température brutaux. Vous risquez de provoquer de la condensation.

Cd-Rom

• N'écrivez pas sur le recto et/ou le verso du CD-ROM et n'apposez pas de papier dessus.
• Ne touchez pas la face de données sur le CD-ROM. Lorsque vous manipulez le CD-ROM, veillez à ne pas laisser d'empreintes ou ne pas endommager le CD-ROM d'une quelconque manière.
• Ne laissez pas le CD-ROM dans un endroit où il est exposé à la lumière directe du soleil ou à proximité d'un appareil de chauffage pendant une période prolongée.
• Manipulez le CD-ROM avec précaution et évitez de le plier.

Papier de nettoyage des rouleaux

• Conservez le papier de nettoyage des rouleaux hors de portée des enfants.
• Ne stockez pas le papier de nettoyage des rouleaux dans un emplacement exposé à la lumière directe du soleil ou dans une pièce dont la température excède 40°C.
• N'utilisez que le papier de nettoyage des rouleaux pour nettoyer les rouleaux et les vitres de l'ADF.
• Pour plus de détails sur le papier de nettoyage des rouleaux, reportez-vous à la fiche de données sur la sécurité du matériel. Pour obtenir la fiche de données sur la sécurité du matériel, adressez-vous à votre représentant Panasonic.

• Veillez à retirer les trombones et les agrafes d'un document avant de le numériser. Si vous ne le faites pas, vous pouvez endommager l'appareil, le document, ou bien les deux.
• N'utilisez pas de diluant, benzène ou autre détergent contenant des substances abrasives ou tensioactives pour nettoyer l'extérieur du scanner.
• Branchez le cordon d'alimentation dans une prise dont vous pouvez facilement le débrancher.

Copies illégales

La reproduction de certains documents peut être illégale dans certaines juridictions.

Tout contrevenant s'expose à des amendes et/ou des peines d'emprisonnement. La liste ci-dessous présente des exemples de documents dont la reproduction peut être illégale.

Monnaies - Billets de banque et chèques - Obligations bancaires et d'État, valeurs mobilières - Passeports, permis de conduire et autres permis, documents officiels ou privés, cartes d'identité et autres - Matériel protégé par des droits d'auteur ou marques de commerce sans l'autorisation de leur détenteur - Timbres-poste et autres instruments négociables

Cette liste n'est pas exhaustive et aucune responsabilité n'est assumée concernant son exhaustivité ou son exactitude.

En cas de doute, contactez votre conseiller juridique.

Avis

Il est recommandé de placer l'appareil dans un endroit surveillé de manière à prévenir la reproduction illicite de documents.

Avis de sécurité

La gestion des documents et des données numérisées relève de la responsabilité de l'utilisateur. Vous devez porter une attention particulière aux points suivants.

• Vérifiez que les documents importants comportent le même nombre de pages avant et après la numérisation et veillez à ne laisser aucune page dans le scanner.
• Sauvegardez régulièrement vos données importantes.
• Lorsque votre ordinateur ou votre disque dur est confié à autrui pour maintenance ou bien mis au rebut, effacez toute donnée d'image stockée.

Étiquettes de mise en garde

Appuyez sur cette touche pour commencer ou arrêter la numérisation d'un document ou d'une série de documents.

Série de mise sous tension

1 Mettez le scanner hors tension.

• Le témoin d'alimentation (DEL) va s'allumer maintenant.

Le témoin d'alimentation (DEL) indique l'état du scanner comme suit :

Voyant de la DEL	État
Vert	Prêt ou Numérisation
Vert (Clignotant, Activé long) *1	Veille
Vert (Clignotant, Activé court) *2	En attente *3
Orange	Prêt ou Numérisation avec mise en garde *4
Orange (Clignotant, Activé long) *1	Initialisation
Rouge	Erreur *5

1 Activé pendant 2 secondes et désactivé pendant 2 secondes. 2 Activé pendant 1 seconde et désactivé pendant 3 secondes. *3 Le scanner se met en mode En attente, afin d'économiser de l'énergie, si aucune opération n'est effectuée pendant 30 minutes.

Pour utiliser le scanner à nouveau, redémarrez-le en appuyant sur le bouton Start/Stop pendant plus d'une seconde. Le délai de mise en mode En attente du scanner peut être configuré dans l'Utilitaire utilisateur. (Les paramètres par défaut varient selon le pays/la région.)

Les rouleaux nécessitent un nettoyage ou un remplacement.

Reportez-vous au mode d'emploi (CD-ROM) pour savoir comment nettoyer ou remplacer les rouleaux.

4, 5 Vérifiez l'état du scanner au moyen de l'Utilitaire Utilisateur.

L'Utilitaire Utilisateur est inclus dans le CD-ROM.

Reportez-vous à “Installation des logiciels” dans le Manuel d'installation.

L'ADF (Auto Document Feeder - alimentation automatique de documents) permet de numériser plusieurs feuilles en une seule opération.

Documents acceptés

Taille du document :

Epaisseur du papier: 40-127 g/m²

Inférieur au format A7 : 127 g/m² seulement

Nombre maximum de feuilles pouvant être chargées dans le bac d'alimentation

Epaissur de la page (g/m2)	40	52	64	75	80	90	104	127
Nombre max. de feuilles	320	260	200	170	160	140	120	100

Le nombre de feuilles indiqué ici est fourni à titre de recommandation si vous utilisez du papier neuf. - Le nombre de feuilles dépend de la qualité du papier. En cas de problème de chargement de papier, réduisez le nombre de feuilles de document chargées dans le bac d'alimentation.

Papier recommandé : Papier ordinaire

Les documents doivent également satisfaire aux critères suivants

Roulage	Inférieur à 5 mm Sens d'alimentation
Pliage	Inférieur à 5 mm Sens d'alimentation

Pour les documents aux formats et épaisseurs de page mixtes

Epaisseur du document	Le ratio d'épaisseur de page entre les pages les plus fines et les plus épaisses doit être inférieur à 1,5.
Taille de document	Le ratio de largeur et de hauteur entre la page la plus grande et la plus petite doit être inférieur à 1,5. (La page la plus petite est de format A6.) Exemple : si la page la plus petite est de format A4, la page la plus grande peut être de format A3 au maximum, et si la page la plus petite est de format A6, la plus grande peut être de format A5.

Documents non acceptables

Il est possible que les types suivants de documents ne soient pas numérisés correctement :

• Documents déchirés ou effilochés
• Documents enroulés, froissés ou pliés
• Papier carbone
• Papier non rectangulaire ou de forme irrégulière
• Papier perforé ou troué Papier couché Papier calque Papier thermique

Ne numérisez pas les types de papier suivants :

Photographies - Feuilles OHP, autres films plastiques, tissus ou feuilles de métal - Papier représentant des irrégularités (par exemple trombones, agrafes, colle ou glue) - Document avec encre humide ou encre pour sceaux à base de cinabre - Documents écais ou irréguliers tels que les enveloppes, les documents collés, etc.

Remarques sur la numérisation de documents

• Selon le type de papier, les résultats de la numérisation peuvent être de qualité médiocre lorsque vous numérisez des documents non acceptables, ou même des documents qui devraient être acceptables.

En cas de bourrage ou de chevauchement de papier, tentez de numériser à nouveau après avoir effectué les opérations suivantes :

• Nettoyez les rouleaux et les capteurs.
• Réduisez le nombre de feuilles de papier chargées dans le bac d'alimentation.
• Changez l'orientation des documents placés en orientation portrait en orientation paysage, ou vice versa.
• Numérisez les documents en utilisant l'alimentation manuelle.
• Réglez la vitesse de chargement sur "Lente".
• Utilisez le scanner à plat pour numériser les documents.

Veillez à retirer les trombones et les agrafes d'un document avant de le numériser. Si vous ne le faites pas, vous pouvez endommager l'appareil, le document, ou bien les deux.

• Les documents recouverts peuvent provoquer un bogue papier ou endommager le document; veillez à mettre le document bien à plat avant de le numériser. Lorsque vous numérisez des documents volumineux, vérifiez que le nombre d'images numérisées correspond au nombre de pages du document.
• Retirez les documents du bac de sortie une fois qu'ils ont été numérisés.

Mises en garde :

• Retirez toutes les agrafes du document avant de le numériser.
• Les documents collés ou gondolés pouvant causer un bourrage de papier ou endommager l'appareil, utilisez le scanner à plat pour les numériser.

1 Réglez le sélecteur d'alimentation sur [AUTO] ou [MANUAL].

[AUTO] : Alimentation automatique [MANUAL] : Alimentation manuelle

• Lorsque vous chargez un document manuellement, procédez feuille par feuille.
• Lorsque vous numérisez des documents volumineux ou reliés, chargez-les manuellement.

[ATO] Sélecteur d'alimentation

[MANUAL] Sélecteur d'alimentation

Il convient de séparer les documents agrafés ou empilés les uns sur les autres (comme dans un dossier).

① Aérez la pile de documents pour en séparer les bords. ② Tenez les deux bords du document et courbez-les conformément à l'illustration ci-contre. ③ Pour séparer les documents, saisissez-les fermement et tirez dessus de manière à ce que la partie centrale ondule conformément à l'illustration ci-contre.

Répétez ces opérations si nécessaire.

(1)

(2) -> <-

(3) ←→

4 Rajustez les guides de document de façon qu'ils soient légèrement plus grands que la taille réelle des documents.

5 Lorsque vous utilisez du papier long, déployez le plateau extensible du bac d'alimentation.

Ensuite, soulevez et ajustez le repère de sortie pour le déployer sur une longueur légèrement supérieure à celle du document.

6 Posez les feuilles du document sur le bac d'alimentation, avec la face à numériser sur le dessus. Poussez ensuite les feuilles dans le sens de la flèche jusqu'à ce qu'elles s'immobilisent.

• La quantité de feuilles du document ne doit pas dépasser la marque limite du guide coulissant. Sinon, il y a risque de bourrage ou de désalignement des feuilles.

Ajustez le guide coulissant sur la taille du document à numériser.

Ajustez le repère de sortie sur la taille du document qui sort.

• Pour numériser un document dont la longueur se situe entre 420 mm (format A3) et 432 mm et 2540 mm, fermez le repère de sortie.

Ouvrez votre application de numérisation*1 et numérisez les documents.

*1 Vous pouvez utiliser les logiciels RTIV et QuickScan Pro Demo fournis avec le scanner pour numériser les documents.

Numérisation de documents aux pages de format différent

Pour connaître les conditions de numérisation des documents représentant des pages de format différent, voir “Pour les documents aux formats et épaisseurs de page mixtes” (page 15).

• Lorsque vous numérisez des documents de format différent, vous devrez peut-être réorganiser les feuilles numérisées pour une performance optimale.

1 Réglez le sélecteur d'alimentation sur [AUTO].

2 Il convient de séparer les documents agrafés ou empilés les uns sur les autres (comme dans un dossier).

① Aérez la pile de documents pour en séparer les bords. ② Tenez les deux bords du document et courbez-les conformément à l'illustration ci-contre. ③ Pour séparer les documents, saisissez-les fermement et tirez dessus de manière à ce que la partie centrale ondule conformément à l'illustration ci-contre.

Répétez ces opérations si nécessaire.

3 Déverrouillez le guide de document. Faites glisser le sélecteur de guides de document dans la direction indiquée sur l'illustration jusqu'à ce que les repères (1) et (2) soient alignés pour déverrouiller le guide de document.

4 Alignez les pages du document le long d'un côté.

5 Lorsque vous utilisez du papier long, déployez le plateau extensible du bac d'alimentation.

Ensuite, soulevez et ajustez le repère de sortie pour le déployer sur une longueur légèrement supérieure à celle du document.

Alignez la position du document de manière à ce que le centre de la plus petite feuille soit chargé au niveau du centre des rouleaux d'alimentation de papier. Si le document n'est pas correctement aligné, les pages ne seront pas chargées correctement.

• La quantité de feuilles du document ne doit pas dépasser la marque limite du guide coulissant. Sinon, il y a risque de bourrage ou de désalignement des feuilles.
• Selon le type de papier utilisé, le document risque de ne pas être chargé correctement. Dans ce cas, réduisez le nombre de feuilles du document.

Retirez le document et verrouillez le guide de document.

Faites glisser le sélecteur de guides de document dans la direction indiquée sur l'illustration jusqu'à ce que les repères ∇ (1) et (2) soient alignés pour verrouiller le guide de document.

Placez à nouveau le document sur le plateau et ajustez le guide de document en fonction du format du document à numériser.

Veillez à aligner les pages du document le long d'un côté. Assurez-vous que le centre de la plus petite feuille de document soit chargé au niveau du centre de la fente à papier.

Ouvrez votre application de numérisation*1 et numérisez les documents.

*1 Vous pouvez utiliser les logiciels RTIV et QuickScan Pro Demo fournis avec le scanner pour numériser les documents.

Réglage des guides de document gauche et droit à leur position d'origine

1 Déverrouillez le guide de document. Faites glisser le sélecteur de guides de document dans la direction indiquée sur l'illustration jusqu'à ce que les repères (1) et (2) soient alignés pour déverrouiller le guide de document.

2 Ajustez les guides de document en dépassant légèrement la taille des documents. 3 V verrouiller le guide de document.

Mise en place des documents sur le scanner à plat

La vitre de numérisation des documents permet de numériser une seule feuille ou un livre entier.

Cette méthode de numérisation des documents est appelée "numérisation avec le scanner à plat".

Attention

• Ne placez pas de matériaux imprimés contenant des caractères d'encre magnétique ou des cartes à piste magnétique sur le scanner à plat.

Des aimants se trouvent sur le couvercle du scanner à plat (feuille à plat) et peuvent endommager les données stockées sur des matériaux imprimés ou des cartes.

Pour utiliser le scanner à plat

1 Soulevez le plateau d'alimentation. 2 Ouvrez le couvercle de scanner.

3 Posez la face de numérisation du document vers le bas sur la vitre de numérisation à plat, à partir du coin supérieur gauche.

• Si le document est plissé ou plié, aplatissez-le.

4 Alignez le côté le plus court du document sur le bord gauche de la vitre de numérisation à plat.

5 Placez le bord le plus long du document contre le repère standard.

• Un document incliné ne serait pas numérisé correctement.

Refermez doucement le couvercle de scanner.

• En refermant trop brusquement le couvercle de scanner, vous risquez de déplacer le document à numériser et d'obtenir un résultat peu satisfaisant.
• N'ouvrez pas et n'appuyez pas sur le couvercle de scanner pendant la numérisation.
• N'oubliez pas de refermer le couvercle de scanner avant d'utiliser le scanner.
• Après la numérisation, ouvre le couvercle de scanner et retirez le document.

Ouvrez votre application de numérisation*1 et numérisez les documents.

*1 Vous pouvez utiliser les logiciels RTIV et QuickScan Pro Demo fournis avec le scanner pour numériser les documents.

Pour numériser des documents épais

Prenez note des éléments suivants pour la numérisation de documents épais, tel qu'un livre par exemple :

• Notez que les zones du document qui ne sont pas en contact avec la vitre de numérisation à plat ne seront pas numérisées correctement.
• Notez également que tout déplacement du document en cours de numérisation aurait une incidence sur la qualité du document sorti.

Vous pouvez utiliser les fiches de contrôle pour modifier les conditions de numérisation en cours d'opération. Placer une fiche de contrôle au milieu d'un document permet de modifier les conditions de numérisation pour toutes les pages numérisées après la fiche de contrôle.

Les fiches de contrôle se trouvent sur le CD-ROM inclus.

Fonctions de la fiche de contrôle

Recto, recto verso, binaire, 256-niveaux de gris, couleur, seuil dynamique, trame, diffusion d'erreur,

Fonction #1-#9, Feuille de séparation

• Vous pouvez utiliser plusieurs fiches de contrôle.
• Pour utiliser les fonctions de fiche de contrôle, votre application de numérisation doit prendre en charge les fiches de contrôle. Lorsque vous utilisez les fiches de contrôle, reportez-vous au manuel d'instruction de votre application de numérisation.
• Imprimez les fiches de contrôle à partir du CD-ROM fourni.

• Imprimez la fiche de contrôle au format spécifique ; n'agrandissez pas ni ne réduisez son format.
• Lorsque vous imprimez la feuille de contrôle, assurez-vous que le motif se situe à 25 mm du haut de la page et est centré horizontalement.

• Utilisez une fiche de contrôle de la même taille que le document que vous êtes en train de numériser.
• Veillez à ne pas salir la fiche de contrôle. Ne pliez pas et ne froissez pas la fiche de contrôle. La numérisation ne s'effectuera pas correctement.
• Pour des détails sur la fiche de contrôle et la feuille de séparation, référez-vous à la section "2.40 Détection de la fiche de contrôle" dans le Manuel de référence PIE.

Impression des fiches de contrôle

• Pour que vous puissiez imprimer des fiches de contrôle, Adobe® Reader® doit être installé sur votre ordinateur.
• Reportez-vous au mode d'emploi de votre imprimante pour savoir comment modifier les paramètres d'impression.

1. Insérez le CD-ROM dans le lecteur CD/DVD de votre ordinateur.

• Si vous avez activé la fonction d'exécution automatique, le processus d'installation démarre automatiquement.
• La fenêtre d'installation s'affiche.
• Si la boîte de dialogue Lecture automatique s'affiche dans Windows Vista, sélectionnez "CDRun.exe".
• Si le programme ne démarre pas automatiquement, depuis [Poste de travail] ([Ordinateur] dans Windows Vista), sélectionnez le lecteur de CD/DVD, puis double-cliquez sur "CDRun. exe".

2. Sélectionnez votre scanner. 3. Sélectionnez [Fiche de contrôle] dans la liste des [Manuels] sur le côté droit de l'écran. 4. Imprimez les fiches de contrôle dans le même format que votre document.

Modification du paramètre de plaque de référence

Vous pouvez CHOISIR LA COULEUR D'ARRIERE-PLAN EN PASSANT DU BLANC AU NOIR OU VICE-VERSA. Le scanner est parametré en usine sur le noir. Vous devez changer en meme temps les parametres de la plaque de reference (arriere), de la plaque de reference (avant) et de la feuille de numerisation a plat. Chaque fois que vous modifiez le parametre de couleur d'arriere-plan, vous devez effectuer un ajustement d'ombrage. Reportez-vous a la page 47 pour plus d'informations sur l'ajustement d'ombrage.

Réglage de la plaque de référence ADF

1 Mettez le scanner hors tension. 2 Tirez sur le bouton d'ouverture de la porte de sortie pour ouvrir cette dernière.

3 Avec le doigt, retournez la plaque de référence inférieure.

Assurez-vous que la plaque de référence a été modifiée et se trouve verrouillée en position correcte.

Avec le doigt, retournez la plaque de référence (avant).

Assurez-vous que la plaque de référence a été modifiée et se trouve verrouillée en position correcte.

5 Fermez lentement la porte de sortie, jusqu'à ce qu'elle se mette en place avec un léger bruit sec.

Réglage de la feuille de numérisation à plat

1. Mettez le scanner hors tension. 2. Repliez le plateau d'alimentation dans le sens de la flèche (①). 3. Ouvrez le couvercle de scanner (2) et retirez la feuille à plat du couvercle à plat (3).

• La feuille de numérisation à plat se fixe au couvercle de scanner à l'aide d'aimants.

Feuille de numérisation à plat Couvercle de scanner

Retournez la feuille à plat, puis placez-la dans le coin supérieur gauche de la vitre à plat.

• Placez la feuille de numérisation à plat sur la gauche.

Refermez le couvercle de scanner.

• Lorsque vous fermez le couvercle de scanner, refermez-le solidement jusqu'à ce qu'il soit verrouillé.

La feuille à plat est fixée magnétiquement au couvercle de scanner.

Des documents déchirés, fins ou dont le bord supérieur est froissé peuvent provoquer des bourrages papier. En cas de bourrage papier.

Dégagement des bourrages papier de la fente à papier

1 Poussez le loquet de déverrouillage de l'ADF pour ouvrir le capot de l'ADF.

2 Tirez le document coincé en direction de la fente à papier.

• S'il n'est pas possible de retirer le papier coincide de cette façon, retirez-le par la voie de sortie. Reportez-vous à la page 31. Lorsque seule l'extrémité inférieure du papier coincide est visible, ouvrez la porte de sortie tout en laissant ouverte la porte de l'ADF pour retirer le papier coincide. Vous risquez d'endommager le document si vous tirez sur le papier coincide alors que la porte de l'ADF est fermée.

Fermez le capot de l'ADF.

Lorsque vous fermez le capot de l'ADF, insistez jusqu'à ce qu'il soit parfaitement verrouillé.

Retrait des feuilles coincées de la voie de sortie

Tirez sur le repère de sortie et soulevez le plateau d'alimentation.

2 Tirez sur le bouton d'ouverture de la porte de sortie, ouvrez cette dernière et tirez sur le papier coincé.

• Si le papier coincide ne peut pas être retiré, dégagez-le de la fente à papier. Reportez-vous à la page 30.

Fermez la porte de sortie.

Fermez complètement la porte de sortie, jusqu'à ce qu'elle se verrouille.

Extérieur du scanner

• N'utilisez pas de diluants, d'essence, ni de produits de nettoyage contenant des substances abrasives ou des agents de surface.
• Nettoyez le scanner au moins une fois par mois.

1 Mettez le scanner hors tension.

2 Nettoyez l'extérieur avec un chiffon propre. - Les fentes d'insertion et de sortie de l'ADF se salissant facilement et doivent par conséquent être correctement nettoyées. 3 Enlevez la saleté et la poussière de la sortie d'air du ventilateur avec une brosse.

Intérieur du scanner

Nettoyez l'appareil au moins une fois par semaine, ou après la numérisation de 20 000 feuilles si ce nombre est atteint en moins d'une semaine.

• Nettoyez les rouleaux, les capteurs et le détecteur de feuilles passant par deux s'il y a souvent des bourrages de papier ou des feuilles passant par deux. (Reportez-vous aux pages 33 à 39.)
• Nettoyez la vitre de l'ADF et la plaque de référence si des lignes noires ou blanches apparaisent sur les images numérisées. (Reportez-vous à la page 37.)
• Nettoyez la vitre de numérisation à plat et le détecteur du couvercle de scanner. (Reportez-vous à la page 40.)
• Si vous numériquez des documents tachés, ces derniers tacheront également les pièces du scanner.

Pour maintenir la qualité de numérisation, nettoyez régulièrement les pièces du scanner.

• Si des points noirs et des zones blanches apparaissent lors de l'utilisation du scanner à plat, ouvrez le couvercle de scanner et nettoyez la vitre de numérisation à plat et la feuille de numérisation à plat à l'aide du papier de nettoyage de rouleaux fourni en accessoire.

Papier de nettoyage de rouleaux

Ouvrez le sac le long des pointillés et retirez le papier de nettoyage de rouleaux.

• Ne laissez pas le sac de papier de nettoyage de rouleaux ouvert trop longtemps avant de l'utiliser pour éviter l'évaporation de l'alcool de nettoyage. Utilisez le papier de nettoyage de rouleaux immédiatement après avoir ouvert le sac.

Le papier de nettoyage de rouleaux (modèle n° KV-SS03) est en vente chez votre revendeur. Pour les fournitures et accessoires :

Appelez le 1-800-726-2797 (États-Unis seulement) ou votre revendeur.

Nettoyage du rouleau d'alimentation papier, du rouleau séparateur et du rouleau retardateur

1 Mettez le scanner hors tension. 2 Poussez le loquet de déverrouillage de l'ADF pour ouvrir le capot de l'ADF.

3 Utilisez le papier de nettoyage de rouleaux (KV-SS03) pour retirer la saleté qui recouvre la surface du rouleau d'alimentation papier et le rouleau séparateur.

Remarque :

• Pendant le nettoyage, tenez les rouleaux pour qu'ils ne tournent pas. Essuyez complètement les rouleaux, d'une extrémité à l'autre. Veillez à bien essuyer dans le sens des flèches figurant sur le schéma de droite.

Ouvrez le capot du rouleau retardateur dans le sens indiqué par la flèche sur le schéma, à l'aide de l'entaille pratiquée sur sa face arrière.

5 Utilisez le papier de nettoyage de rouleaux (KV-SS03) pour retirer la saleté qui recouvre la surface du rouleau retardateur.

Remarque :

• Pendant le nettoyage, tenez les rouleaux pour qu'ils ne tournent pas. Essuyez complètement les rouleaux, d'une extrémité à l'autre. Veillez à bien essuyer dans le sens des flèches figurant sur le schéma de droite.

6 Fermez le capot du rouleau retardateur dans le sens indiqué par la flèche sur le schéma.

7 Fermez le capot de l'ADF.

Lorsque vous fermez le capot de l'ADF, insistez jusqu'à ce qu'il soit parfaitement verrouillé.

Remettez à zéro le compteur après le nettoyage des rouleaux, à l'aide de l'Utilitaire utilisateur.

• Après le nettoyage des rouleaux ci-dessus, cliquez sur le bouton [Effacer le compteur] pour [Après le nettoyage des rouleaux] à l'aide de l'Utilitaire utilisateur.

Nettoyage des rouleaux conducteurs et des rouleaux libres

1 Mettez le scanner hors tension. 2 Poussez le loquet de déverrouillage de l'ADF pour ouvrir le capot de l'ADF. 3 Utilisez le papier de nettoyage de rouleaux (KV-SS03) pour retirer la saleté qui recouvre la surface des 4 rouleaux conducteurs.

• Pendant le nettoyage, tenez les rouleaux pour qu'ils ne tournent pas. Essuyez complètement les rouleaux, d'une extrémité à l'autre. Veillez à bien essuyer dans le sens des flèches figurant sur le schéma de droite.

Utilisez le papier de nettoyage de rouleaux (KV-SS03) pour retarder la saleté qui recouvre la surface des 4 rouleaux libres.

• Pendant le nettoyage, tenez les rouleaux pour qu'ils ne tournent pas. Essuyez complètement les rouleaux, d'une extrémité à l'autre. Veillez à bien essuyer dans le sens des flèches figurant sur le schéma de droite.

Fermez le capot de l'ADF.

Lorsque vous fermez le capot de l'ADF, insistez jusqu'à ce qu'il soit parfaitement verrouillé.

Nettoyage des rouleaux conducteurs, des rouleaux libres et des rouleaux de sortie

1 Mettez le scanner hors tension. 2 Tirez sur le bouton d'ouverture de la porte de sortie pour ouvrir cette dernière.

3 Utilisez le papier de nettoyage de rouleaux (KV-SS03) pour retirer la saleté qui recouvre la surface des 4 rouleaux conducteurs et des 2 rouleaux de sortie.

• Pour essuyer la saleté qui recouvre la surface des rouleaux, tenez ces derniers pour éviter qu'ils ne tournent et essuyez-les d'une extrémité à l'autre sur toute leur longueur, dans le sens indiqué par les flèches sur le schéma.

4 Utilisez le papier de nettoyage de rouleaux (KV-SS03) pour retirer la saleté qui recouvre la surface des 6 rouleaux libres.

• Pour essuyer la saleté qui recouvre la surface des rouleaux, tenez ces derniers pour éviter qu'ils ne tournent et essuyez-les d'une extrémité à l'autre sur toute leur longueur, dans le sens indiqué par les flèches sur le schéma.

Fermez la porte de sortie.

Fermez complètement la porte de sortie, jusqu'à ce qu'elle se verrouille.

Nettoyage des plaques de référence et des vitres de l'adf

1 Mettez le scanner hors tension. 2 Tirez sur le bouton d'ouverture de la porte de sortie pour ouvrir cette dernière. 3 Nettoyez la vitre de l'ADF (avant) et la plaque de référence (arrière) avec le papier de nettoyage de rouleau (KVSS03).

4 Nettoyez la vitre de l'ADF (arrière) et la plaque de référence (avant) avec le papier de nettoyage de rouleau fourni en accessoire ou avec le modèle KVSS03 (papier de nettoyage de rouleau en option).

5 Fermez la porte de sortie.

Fermez complètement la porte de sortie, jusqu'à ce qu'elle se verrouille.

Nettoyage du capteur de papier, du capteur d'attente et du détecteur de feuilles passant par deux

Comment nettoyer les capteurs (détecteurs) et réflecteurs.

Retirez la brosse du pinceau soufflant fourni en accessoire et utilisez-le pour souffler la saleté.

1 Mettez le scanner hors tension. 2 Poussez le loquet de déverrouillage de l'ADF pour ouvrir le capot de l'ADF. 3 Soufflez la saleté qui recouvre la surface du capteur de papier et du capteur d'attente avec le pinceau soufflant fourni en accessoire. 4 Ensuite soufflez également la saleté qui recouvre la surface de la feuille réflectrice pour le capteur de papier et le capteur d'attente, avec le pinceau soufflant fourni en accessoire.

5 Soufflez la saleté du détecteur de feuilles passant par deux (vert) et du détecteur de feuilles passant par deux (rouge) à l'aide du pinceau soufflant fourni en accessoire. 6 Fermez le capot de l'ADF.

Lorsque vous fermez le capot de l'ADF, insistez jusqu'à ce qu'il soit parfaitement verrouillé.

Comment nettoyer les capteurs (déTECTEURS) et réFLECTEURS.

Retirez la brosse du pinceau soufflant fourni en accessoire et utilisez-le pour souffler la saleté.

1 Mettez le scanner hors tension. 2 Tirez sur le bouton d'ouverture de la porte de sortie pour ouvrir cette dernière. 3 Soufflez la saleté qui recouvre la surface d flant fourni en accessoire.

4 Soufflez ensuite la saleté qui recouvre les feuilles réflexibles pour les capteurs de début, de désignation (gauche), de désignation (droit) et de fin, avec le pinceau soufflant. 5 Fermez la porte de sortie.

Fermez complètement la porte de sortie, jusqu'à ce qu'elle se verrouille.

Comment nettoyer les capteurs (déTECTEURS).

Retirez la brosse du pinceau soufflant fourni en accessoire et utilisez-le pour souffler la saleté.

1 Mettez le scanner hors tension. 2 Basculez le plateau d'alimentation dans le sens indiqué par la flèche. 3 Ouvrez le couvercle de scanner.

4 Nettoyez la surface de la vitre de numérisation à plat avec le papier de nettoyage de rouleau (KV-SS03) pour retarder la saleté. (Nettoyez également la surface de la feuille de numérisation à plat, si nécessaire.) 5 Soufflez la saleté qui recouvre le détecteur du couvercle de document. 6 Fermez le couvercle de scanner et remettez le plateau d'alimentation sur sa position initiale.

Remplacement des modules de rouleau d'alimentation papier

Le changement est recommandé à toutes les 300 000 numérisations.

1 Mettez le scanner hors tension. 2 Poussez le loquet de déverrouillage de l'ADF pour ouvrir le capot de l'ADF.

3 Abaissez le module de rouleau d'alimentation papier dans le sens indiqué par la flèche.

4 Retirez le module de rouleau d'alimentation papier, en procédant de la façon indiquée sur le schéma. 5 Ouvrez le kit de changement de rouleau en option (KV-SS015) et prenez le nouveau module de rouleau d'alimentation papier.

6 Installez un nouveau module de rouleau d'alimentation papier.

7 Poussez le nouveau module de rouleau d'alimentation de papier dans la direction de la flèche de manière à ce qu'il soit verrouillé par les aimants des deux côtés. 8 Fermez le capot de l'ADF.

Lorsque vous fermez le capot de l'ADF, insistez jusqu'à ce qu'il soit parfaitement verrouillé.

Remplacement du rouleau retardateur

1 Mettez le scanner hors tension. 2 Poussez le loquet de déverrouillage de l'ADF pour ouvrir le capot de l'ADF.

3 Ouvrez le capot du rouleau retardateur dans le sens indiqué par la flèche sur le schéma, à l'aide de l'entaille pratiquée sur sa face arrière.

4 Retirez le rouleau retardateur, en tirant l'arbre dans le sens indiqué par la flèche. 5 Prenez un nouveau rouleau retardateur dans le kit de changement de rouleau en option (KV-SS015).

6 Installez le nouveau rouleau retardateur en alignant la rainure pratiquée sur son arbre avec celle du support métallique.

7 Fermez le capot du rouleau retardateur. 8 Fermez le capot de l'ADF.

Lorsque vous fermez le capot de l'ADF, insistez jusqu'à ce qu'il soit parfaitement verrouillé. 9 Effacez le compteur après le remplacement du rouleau, à l'aide de l'Utilitaire utilisateur. - Cliquez sur [Effacer le compteur] pour [Après le nettoyage des rouleaux] à l'aide de l'Utilitaire utilisateur.

Si un problème survient alors que l'appareil est en cours d'utilisation, vérifie les éléments suivants puis l'état du scanner via l'Utilitaire utilisateur. Si le problème persiste, mettez le scanner hors tension, débranchez le cordon d'alimentation et consultez le service après-vente.

Symptôme	Cause possible	Remède
Le tímein d'alimentation (DEL) ne s'allume pas lorsque l'interrupteur est sous tension.	Le cordon d'alimentation n'est pas branché.	Introduisez la fiche d'alimentation fermement.
	Problème lié à la source d'alimentation.	Débranchez le scanner de la prise de courant électrique et faites appel à un réparateur.
L'ordinateur ne reconnaît pas le scanner.	Le scanner n'est pas correctement branché à l'ordinateur.	Connectez les cables correctement.
	Le scanner n'est pas bien enregistrré.	Déinstallé le scanner de l'ordinateur. Enregistrez à nouveau le matériel du scanner. (Reportez-vous à “Installation des logiciels” dans le Manuel d'installation.)
	L'interface USB de l'ordinateur n'est pas bien installée.	Sur l'ordinateur, vérifie les propriétés dans le gestionnaire de péripériques pour vous assurer que l'interface USB y est installée correctement.
	Le scanner est connecté via un concentrateur multiport USB.	Ne le connectez pas via un concentrateur multiport USB.
	Problème avec le cable USB.	Utilisez le cable USB fourni ou un cable certifié USB 2.0 grande vitesse.
	Le scanner s'est mis en mode En attente après inactivité pendant une certaine période de temps.	Redémarrez le scanner en appuyant sur le bouton Start/Stop pendant plus d'une seconde, afin que l'ordinateur puisse reconnaître le scanner.
La vitesse de numérisation est lente avec la connexion USB.	Le scanner est connecté avec une interface USB 1.1.	Connectez-le avec une interface USB 2.0.
L'ADF ne s'ouvre pas lorsque le loquet de déverrouillage de l'ADF est poussé.	Le capot de l'ADF n'est pas bien fermé.	Après avoir fermé le capot de l'ADF, poussez une nouvelle fois le loquet de déverrouillage de l'ADF jusqu'à ce qu'il soit verrouillé.
(ADF) Le document a été charge sur le plateau d'alimentation. Mais le scanner ne commence pas la numérisation.	Le document n'a pas été charge correctement.	Chargez correctement le document. (Voir page 14.)
	Le capteur ne peut détecter le document car le bord de ce dernier est corné.	Aplatissez le document et rechargez-le.
(ADF)Des problèmes dechevauchement oud'alignement se produitfréquemment, ou le scannerarrête le chargement lors dela numérique.	Les rouleaux sont sales.	Nettoyez tous les rouleaux. (Voir page 33.)
	Les rouleaux ont atteint la limite del leur durée de vie.	Remplacez le module du rouleud'alimentation de papier ainsi que le moduledu rouleau de freinage.(Voir page 41 et page 43.)
	Le document est corné ou plié.	Aplatissez le document et rechargeze-le, aprèsvoir réduit le nombre de pages.
	Le document est imprimé sur un type de papier non pris en charge ou sur du papier épais.	Faites une copie du document sur du papierd'un type ou d'une épaissur acceptable (Voirpage 14), et numériquez la copie.
	Le document a une longueurinférieure à 70 mm.	Faites une copie du document sur un papier de tallespecifiée et numériquez-la. (Voir page 14.)
(ADF)L'image numérique est de travers.	Les guides coulissants ne sont pasajustés sur la taillie du document ànumérique. Le document est posé der travers sur le plateau d'alimentation.	Ajustez correctement les guides coulissantssur la taillie du document à numérique.
	Les côts droit et gauche dudocument à numérique sont dehauteur différente, parce qu'il estgondolé ou plié.	Corrigez tout gondolement ou pli, et réduisezla quantité de feuilles du document.
(ADF)Le document numérique estvierge.	Le document à numérique a étécharge à l'envers (sens dessusdessous).	Chargez le document correctement.(Voir page 18.)
Des lignes verticalesapparaissant sur del documents numérique.	Les verres de l'ADF et le verre denumérique à plat sont sales.	Nettoyez les verres de l'ADF et le verre denumérique à plat. (Voir page 37.)
	La plaque de référence et la feuille denumérique à plat sont sales.	Nettoyez la plaque de référence et la feuilledenumérique à plat. (Voir page 37etpage 40.)
La densité de numériqueest inégale.	Le verre de l'ADF, la plaque defréquence, le verre de numérique àplat et la feuille de numérique à plat sont sales.	Nettoyez le verre de l'ADF, la plaque defréquence, le verre de numérique à plat et la feuille de numérique à plat. (Voir page 37etpage 40.)
	La distribution de la lumière estinégale.	Ajustez l'ombrage. Reportez-vous à la section4.6 du Manuel de référence Utilitaireutilisateur.
La couleur du documentnumérique est très différentede cette du documentoriginal.	Le moniteur de l'ordinateur n'est pas bien régilé.	Ajustez les paramètres du moniteur del'ordinateur.
Des taches foncées ou dubruit apparaissant sur lesdocuments numériés.	Le verre de l'ADF, la plaque defréquence, le verre de numérique àplat et la feuille de numérique à plat sont sales.	Nettoyez le verre de l'ADF, la plaque defréquence, le verre de numérique à plat et la feuille de numérique à plat. (Voir page 37etpage 40.)
L'imag Numérique a desfranges moirées, p. ex. desbandes ou du bruit en motifd'ondes.	Cela est dû au fait que la résolutionde numérique ne convient pas aumotif d'impression.	Utilisez la fonction Réduction du moiré ouchangez la résolution, puis reprenez lanumérique.

La fonction d'ajustement d'ombrage corrige les variations dans l'intensité de la lampe et la sensibilité du capteur de pixels, et réduit l'inégalité de densité dans les images numérisées. Il peut être exécuté à l'aide de l'Utilitaire utilisateur en utilisant un papier d'ombrage spécial fourni avec ce scanner.

Lorsque l'ajustement de l'ombrage est nécessaire

Exécutez la compensation lorsque les couleurs de certaines parties des images numérisées sont extrêmement différentes, ou lorsque la qualité d'image ne s'améliore pas même après le nettoyage de l'intérieur du scanner.

Avant d'exécuter l'ajustement de l'ombrage

Avant d'exécuter cet ajustement, vous devez vous assurer d'avoir parfaitement nettoyé la zone de la vitre de l'ADF (avant), la zone de la vitre de l'ADF (arrière), la plaque de référence (avant), la plaque de référence (arrière), ainsi que la voie d'alimentation et les rouleaux conducteurs du scanner.

Si vous effectuez l'ajustement de l'ombrage alors que ces pièces sont sales, il sera impossible d'éliminer les lignes qui apparaissent sur les images numérisées.

Procédure d'ajustement de l'ombrage

1. Lancez l'Utilitaire utilisateur.
2. Cliquez sur "Ombrauge utilisateur" sur le menu principal, et suivez les instructions de l'affichage d'image. Pour plus de détails, reportez-vous à la section 4.6 du Manuel de référence Utilitaire utilisé.

Attention

S'il y a toujours des lignes sur les images numérisées après l'ajustement de l'ombrage, et si elles ne sont toujours pas éliminées après le nettoyage des zones de vitre de l'ADF, cela signifie que la compensation de l'ombrage n'est pas ajustée. Nettoyez à nouveau les pièces, puis exécutez l'ajustement de l'ombrage.

Il est vivement recommandé de conserver le carton et TOUS les matériaux d'emballage d'origine. Si vous devez transporter ou expédier le scanner, observez les instructions ci-dessous :

• Utilisez le carton d'origine et tous les matériaux d'emballage d'origine.
• Un rebambage incorrect du scanner peut rendre nécessaire une réparation coûteuse.
• Lors de la manutention, le scanner doit être sur la position correcte (horizontal).

Matériels requis :

• Carton du scanner et matériaux d'emballage d'origine Ruban adhésif d'emballage et ciseaux

1. Mettez l'interrupteur hors tension et débranchez le scanner de la prise électrique et du câble USB. 2. Retirez le plateau d'alimentation et fixez les feuilles protectrices avec du ruban. 3. Emballez le scanner.

Remarque : Commentsteller le plateau d'alimentation

N° de modèleDescription			KV-S7075C
Scanner	Faces numériées		Recto verso
	Méthode de numérique		CIS (Contact-type color Image Sensor - Capteur d'image couleur à contact)
	Vitesse de lecture*1(paysage)(Binaire/ couleur)	À plat	0,542 sec. (Lettre, 200 dpi, 300 dpi)0,527 sec. (A4, 200 dpi, 300 dpi)
		ADF	Recto (200 dpi) Recto verso (200 dpi)Lettre : environ 95 pages/min. Lette : environ 190 images/min.A4 : environ 95 pages/min.A4 : environ 190 images/min.Recto (300 dpi) Recto verso (300 dpi)Lettre : environ 82 pages/min.Lettre : environ 164 images/min.A4 : environ 82 pages/min.A4 : environ 164 images/min.
	Vitesse de lecture*1(portrait)(Binaire/ couleur)	À plat	0,701 sec. (Lettre, 200 dpi, 300 dpi)0,745 sec. (A4, 200 dpi, 300 dpi)
		ADF	Recto (200 dpi) Recto verso (200 dpi)Lettre : environ 80 pages/min.Lette : environ 160 images/min.A4 : environ 75 pages/min.A4 : environ 150 images/min.Recto (300 dpi) Recto verso (300 dpi)Lettre : environ 66 pages/min.Lettre : environ 132 images/min.A4 : environ 62 pages/min.A4 : environ 124 images/min.
	Résolution	Scanner àplat/ADF	Direction de numérique principale : 100-600 dpi (pas de 1 dpi)Direction de numérique secondaire : 100-600 dpi (pas de 1 dpi)La résolution optique est de 600 dpi.
	Gradation tonale		Mode binaire, mode niveau de gris (8 bits), Couleur (24 bits), 64 niveaux (mode de juxtaposition), Mode Diffusion d'erreur
	Traitement d'image		Accentuation d'image, seuil dynamique (DIMM requis), séparation automatique, Image inversée, Niveau de blanc depuis papier
	Papier	Taille pour le scanner àplat	Jusqu'à 297 × 432 mm
		Taille pour l'ADF	Format de numérique : 48 × 70 mm à 297 × 432 mm
		Epaisseurpour l'ADF	0,05 à 0,15 mmCarte de visite : épaisseur supérieure à 0,15 mm
		Poids pour l'ADF	40 à 127 g/m2Inférieur au format A7 : 127 g/m2 seulement
	Capacité du bacd'alimentation		200 feuilles (64 g/m2)
Ensemble	Dimensions extérieures(largeur× profondeur× hauteur)		755 × 508 × 289 mm
	Poids		29 kg
	Alimentation		100–120 V CA 50/60 Hz 220–240 V CA 50/60 Hz
	Consommation	Numérique	90 W ou moins (100–120 V CA)85 W ou moins (220–240 V CA)
		Prêt	23 W ou moins (100–240 V CA)
		Veille	1,4 W ou moins (100–240 V CA)
		En attente	0,5 W ou moins (100–240 V CA)
Conditionsambiantedes'utilisation	Température et humiditéambiantes		15 °C à 30 °C (59 °F à 86 °F), 30 % à 80 %(humidité relative)
Conditionsambiantedes stockage	Température et humiditéambiantes		0 °C à 40 °C (32 °F à 104 °F), 10 % à 80 %(humidité relative)
Options	Kit de rouleau de rechange (KV-SS015), Dispositif d'impression (Imprimer) (KV-SS014), Papier de nettoyage de rouleaux (KV-SS03), Cartouche d'encre (KV-SS021)

La vitesse de numérisation varie selon l'ordinateur hôte, le système d'exploitation, l'application, la quantité de données de l'image et le type de papier. - "Le poids en livres" du papier indique le poids de 500 (432 × 559 ~mm) feuilles.

Page

Ajustement de l'ombrage 47

Alimentation 6, 50

Bac d'alimentation 11, 17, 21

Bouton d'ouverture de la porte de sortie. 12, 28

Bouton Start/Stop 11

Buteérrrière. 11

Cable USB 48

Capacité du bac d'alimentation : 49

Capot de l'ADF 11,30,33

Capot du dispositif d'impression (capot supérieur). 11

Capot du rouleau retardateur 33, 34, 43

Capot supérieur 11

Capteur d'attente 38

Capteur de début 39

Capuchon de désignation (droit) 39

Capteur de désignation (gauche) 39

Capteur de fin 39

Capteur de papier 38

CD-ROM 9,48

Configuration système requise 3

Connecteur USB. 11

Consommation 50

Cordon d'alimentation. 11, 48

Couvercle de scanner. 11, 24, 29, 40

DEL. 13

Défenseur de feuilles passant par deux (rouge) 38

Détecteur de feuilles passant par deux (vert). 38

Détecteur du couvercle de document. 40

Page

Disque dur 3

Documents non acceptables 15

ENERGY STAR 2

Entrée secteur 11

Fente à papier 30

Feuille de numérisation à plat 12, 40

Feuille réflectrice pour capteur d'attente 38

Fiche de contrôle 26

Interrupteur d'alimentation 11, 13

Loquet de déverrouillage de l'ADF. 30, 33

Loquet de déverrouillage de l'ADF à l'intérieur du capot de l'ADF 11

Marque limite 18, 21

Mémoire 3

Nettoyage du scanner 32-40

Page

Options 50

Ordinateur. 3

Papier d'ombrage 48

Papier de nettoyage de rouleaux 32

Papier de nettoyage des rouleaux 6,9

Paysage 18

Pinceau soufflant 38, 39

Plaque de référence (arrière) 12, 28, 37

Plaque de référence (avant) 12, 28, 37

Plateau d'alimentation 11, 24, 48

Plateau de sortie 11

Plateau extensible du plateau

d'alimentation 11, 17, 21

Porte de sortie 11,31

Portrait 18

Précautions. 9

Processeur 3

Repère de sortie 11, 17, 19, 21

Repère standard. 24

Rouleau d'alimentation papier 33

Rouleau retardateur 33,43

Rouleau séparateur 33

Rouleaux conducteurs 35, 36

Rouleaux de sortie 36

Rouleaux libres 35, 36

Sélecteur d'alimentation 11, 16, 20

Sélecteur de guides de

document 11,20,23

Sortie d'air du ventilateur 11

Système d'exploitation 3

Page

Témoin d'alimentation 11

Traitement d'image 49

Vitre de l'ADF (arrière) 12, 37

Vitre de l'ADF (avant). 12, 37

Vitre de numérisation à plat 12, 40
