ALTIVAR 5 - Variateur de vitesse TELEMECANIQUE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur de vitesse pour moteur asynchrone
Marque	TELEMECANIQUE
Modèle	ALTIVAR 5 (ATV-45)
Plage de puissance moteur	0,75 à 22 kW (1 à 30 HP)
Tension d'alimentation	Triphasée 380-460 V
Fonctions principales	Contrôle de vitesse, accélération et décélération réglables, protection thermique, détection de défaut phase
Dimensions approximatives	200 x 150 x 100 mm
Poids approximatif	1,5 kg
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non pelucheux
Sécurité	Sectionneur en amont, fusibles aM/gG, mise à la terre obligatoire
Pièces détachées et réparabilité	Potentiomètre SZ1-RV1202, transformateur 63-160 VA, contacteurs LC1-D, fusibles DF2-CA02/CN02
Informations générales	Notice d'utilisation disponible en téléchargement gratuit, 4 pages

FOIRE AUX QUESTIONS - ALTIVAR 5 TELEMECANIQUE

Comment régler la vitesse du moteur avec l'ALTIVAR 5 ?

Utilisez le potentiomètre externe SZ1-RV1202 raccordé aux bornes P10 et E2. La consigne de fréquence est ajustée de 0 à la fréquence maximale définie par le paramètre High speed.

Quel type de câble utiliser pour l'alimentation du variateur ?

La section recommandée dépend de la puissance : pour ATV-45075M : 1,5 mm², ATV-45U22M : 2,5 mm², ATV-45U40M/U55M : 4 mm², ATV-45U75M : 6 mm², ATV-45D11M : 10 mm², ATV-45D15M : 16 mm². Utilisez des fils torsadés pour les bornes de commande.

Comment régler le temps d'accélération et de décélération ?

Les paramètres Acceleration et Deceleration permettent de régler les rampes de 0,2 à 60 secondes. Accédez-y via le menu de réglage.

Que faire en cas de défaut 'Phase failure' ?

Le code défaut 'Phase failure' (absence de puissance) indique une perte de phase. Vérifiez l'alimentation triphasée et les fusibles F1 F2 (aM ou gG). Coupez l'alimentation avant toute intervention.

Quels sont les fusibles recommandés pour la protection ?

Utilisez des fusibles aM pour la commande 220V et g1 pour la puissance. Les supports sont référencés DF2-CA02, DF2-CN02, DF6-AB10 selon le calibre.

Comment brancher le potentiomètre de consigne ?

Raccordez le potentiomètre SZ1-RV1202 (10 kΩ) entre les bornes P10 (tension +10V), E2 (masse) et la borne de commande de consigne.

Quelle est la signification du voyant 'Ready' ?

Le voyant Ready (Viateur prêt) indique que le variateur est alimenté et prêt à fonctionner. S'il clignote, reportez-vous aux codes d'erreur.

Comment protéger le moteur contre les surcharges ?

Le variateur intègre une protection thermique réglable via le paramètre Thermal state. Réglez-le en fonction du courant nominal du moteur (Motor current).

Puis-je utiliser un transformateur d'isolement ?

Oui, un transformateur d'isolement de 63 à 160 VA (selon puissance) est prévu à la borne T1. Il sert à l'alimentation de la commande.

Comment réinitialiser le variateur après un défaut ?

Coupez l'alimentation secteur, attendez quelques secondes (décharge des condensateurs), puis remettez sous tension. Pour une réinitialisation manuelle, utilisez le bouton poussoir S1-S2 (X82-B...).

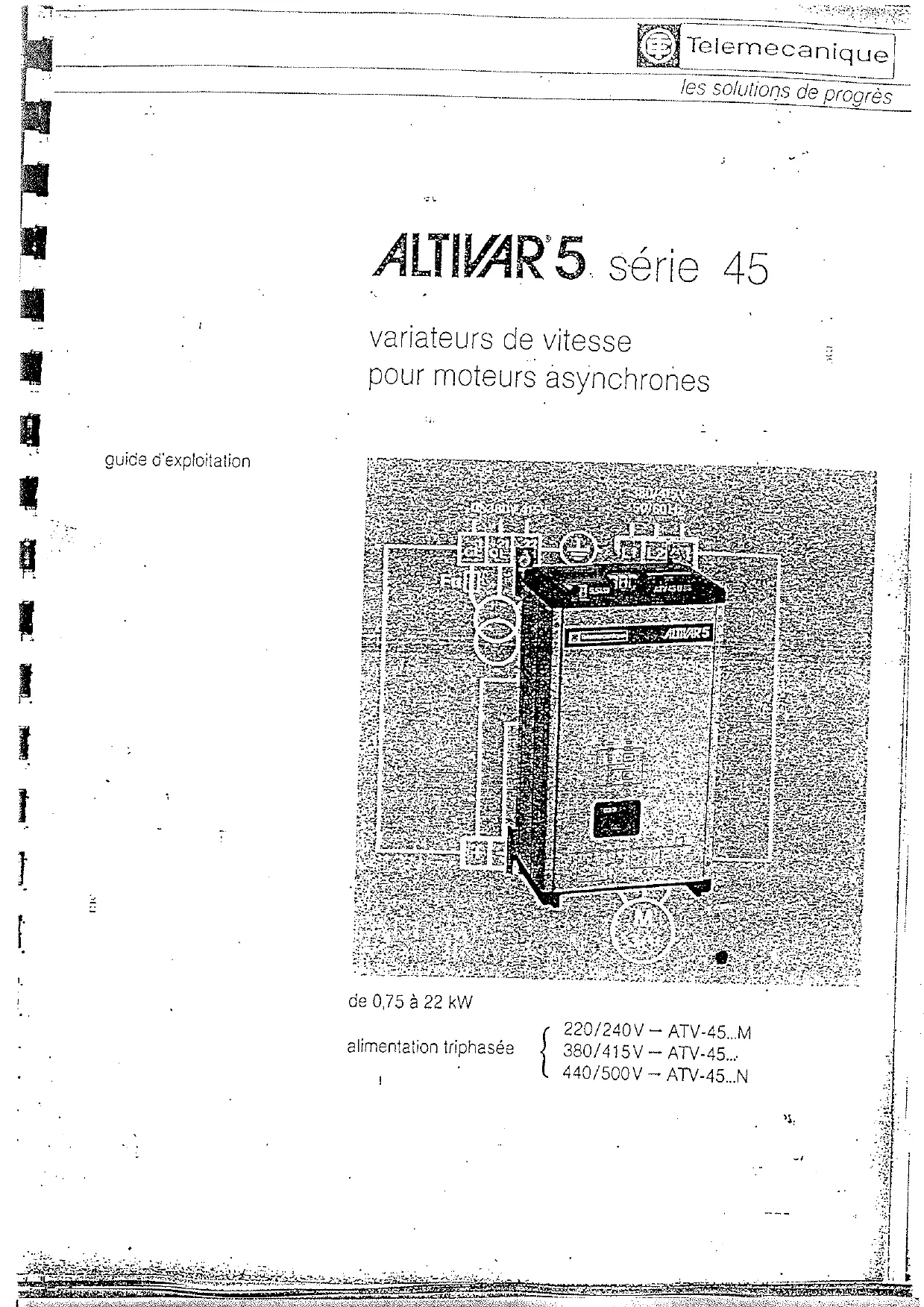

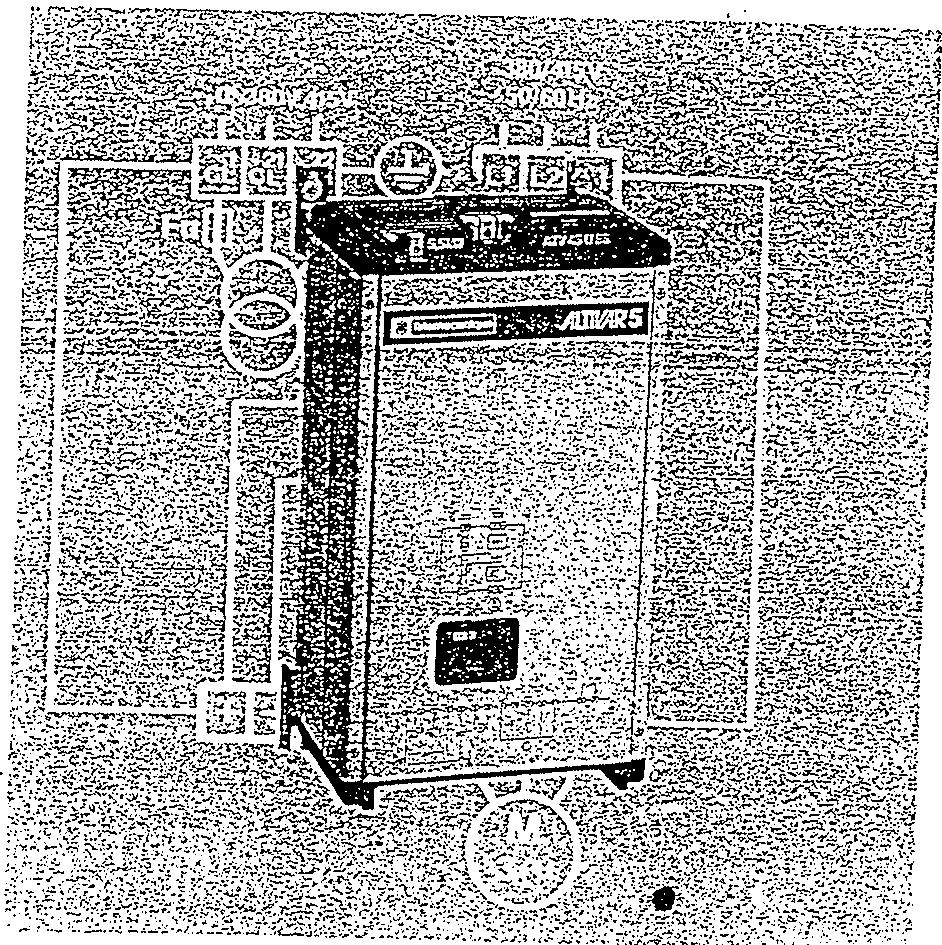

MODE D'EMPLOI ALTIVAR 5 TELEMECANIQUE

variateurs de vitesse pour moteurs asynchrones

guide d'exploitation

de 0,75 à 22 kW

Cette nomenclature est valable pour les 2 versions possibles du schéma développé.

M1	Moteur (KW / HP)	0,75 / 1	2,2 / 3	4 / 5,5	5,5 / 7,5	7,5 / 10	11 / 15	15 / 20
A1	ALTIVAR ATV-45	075M	U22M	U40M	U55M	U75M	D11M	D15M
Q1	Sectionneur	- LS1-D2531A65		\( {GK1} - {EK}^{ \ddagger } \)			DK1-G8
	+ 3 fûibles g1	DF2-CN06	DF2-CN16	DF2-EN32	DF2-EN40	DF2-EN50	DF2-FN80	DF2-FN100
KM1	Contactor LC1-D	093-A65	123-A65	253-A65	323-A65	403·	633·	803·
	Antiparasite	LA9-D09980
F1 F2	Fusible aM* Fusible g1 * (commande 220V) Supports fusibles	DF2-CA02 DF2-CN02 DF6-AB10
T1	Transformateur	. 63 VA			100 VA	160 VA
R	Potentiomètre	SZ1-RV1202
S1-S2	Boutons-poussoirs	X82-B···

Câblage

Ou disjoncteur GB2-C…

Bornes	Pour ALTIVAR	Section recommmandée
		mm2	AWG
CL1-CL2-PL-FW-RV-DCB-SA-SB	Tous calibres	1	18
OE1-E1-P10-E2-EC	Tous calibres	1 (fils torsadés)	18
			1.
L1-L2-L3-U/T1-V/T2-W/T3	ATV-45075M	1,5	16
	ATV-45U22M	2,5	1,4
	ATV-45U40M, U55M	4	12
	ATV-45U75M	6	10
	ATV-45D11M	10	8
	ATV-45D15M	16	6

Assistance en exploitation

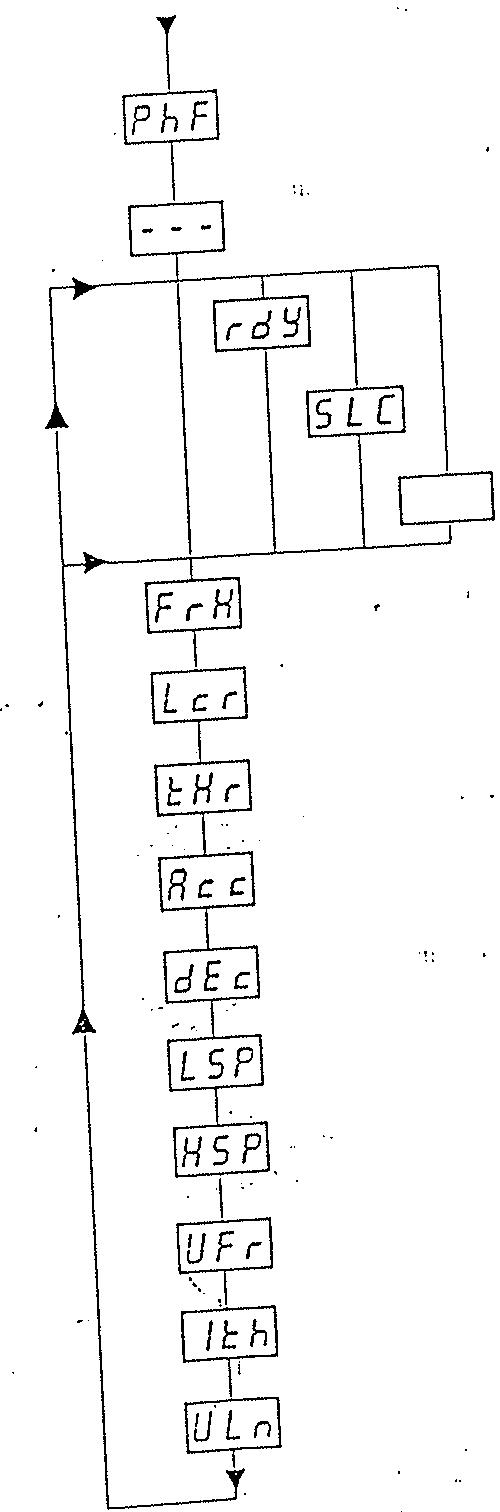

Codes des paramètres de réglage et d'exploitation

Phase failure

Absence de puissance

(29)

Charge condensateurs

Ready

Viateur prét

Code de début événementuel

(p. 29)

Consigne de fréquence

Motor current

Courant moteur

Thermal state

Etat thermique

Acceleration

Temps d'accélération

Deceleration

Temps de décélération

Low speed

Petite vitesse

High speed

Grande vitesse

Réglage de la protection thermique

Line voltage

Tension réseau

Arrét

en % de 6 nominale

0,2a60s
