MODE D'EMPLOI TM-102.17 H DOLMAR

2005-01

TM-85.13 2005

TM-85.13 H 2005

TM-102.13 2005

TM-102.17 H 2005

TM-102.18 H2 2005

DOLMAR

A member of the Makita Group

995 700 124 (D)

2-9

TM-85.13, TM-85.13 H

DOLMAR

3-9

TM-85.13, TM-85.13 H

DOLMAR

4-9

TM-85.13, TM-85.13 H

DOLMAR

2-10

TM-102.13, TM-102.17 H

DOLMAR

4-10

TM-102.13, TM-102.17 H

DOLMAR

2-8

TM-102.18H2

DOLMAR

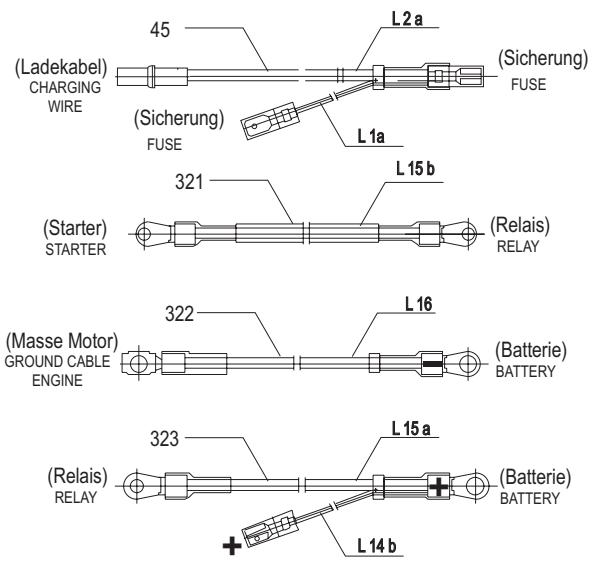

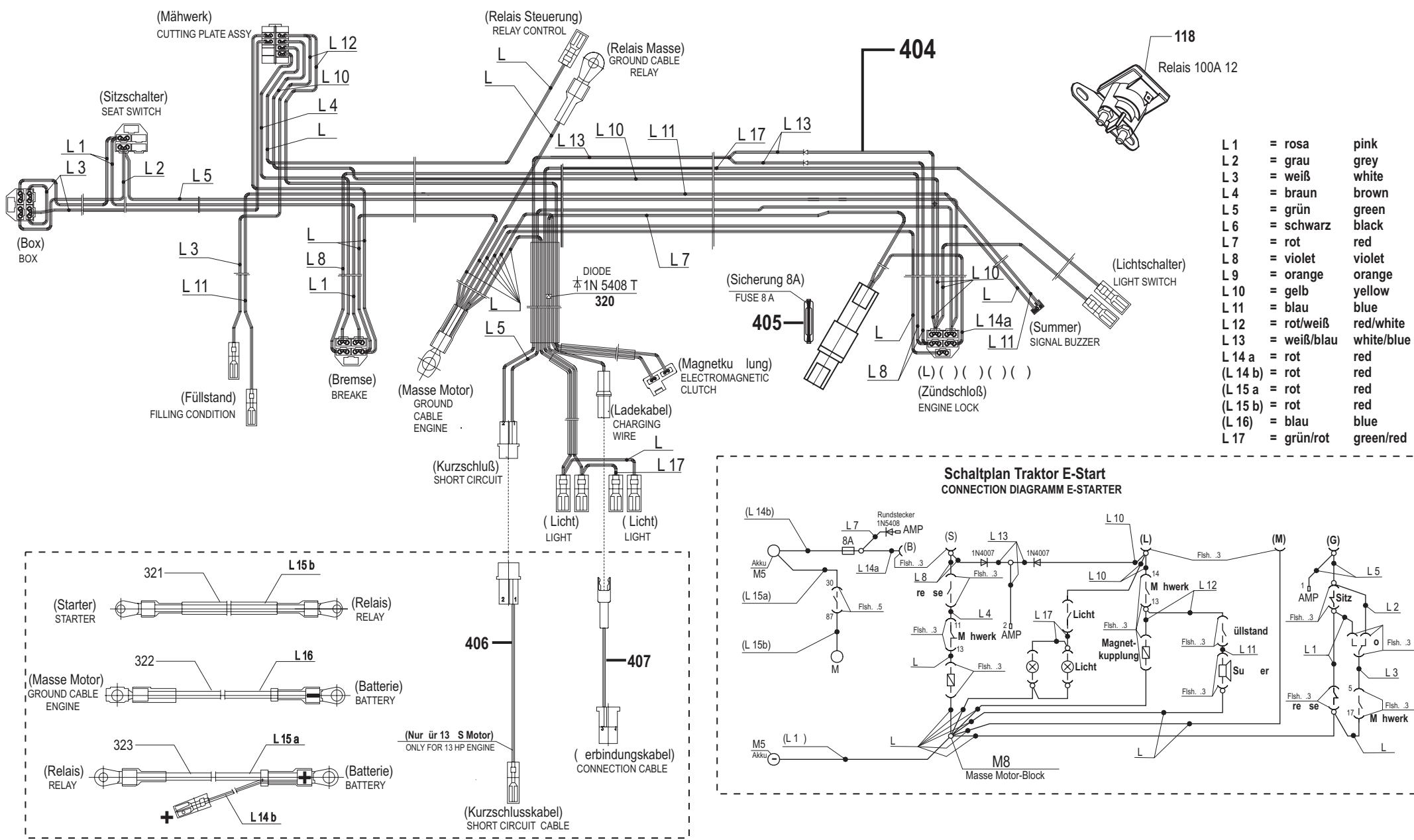

L 1	= rosa	pink
L 2	= grau	grey
L 3	= weiß	white
L 4	= braun	brown
L 5	= grün	green
L 6	= schwarz	black
L 7	= rot	red
L 8	= violet	violet
L 9	= orange	orange
L 10	= gelb	yellow
L 11	= blau	blue
L 12	= rot/weiß	red/yellow
L 13	= weiß/blau	white
L 14 a	= rot	red
(L 14 b)	= rot	red
(L 15 a	= rot	red
(L 15 b)	= rot	red
(L 16)	= blau	blue
L 17	= grün/rot	green
L 1a	= rot	red
L 2a	= rot	red

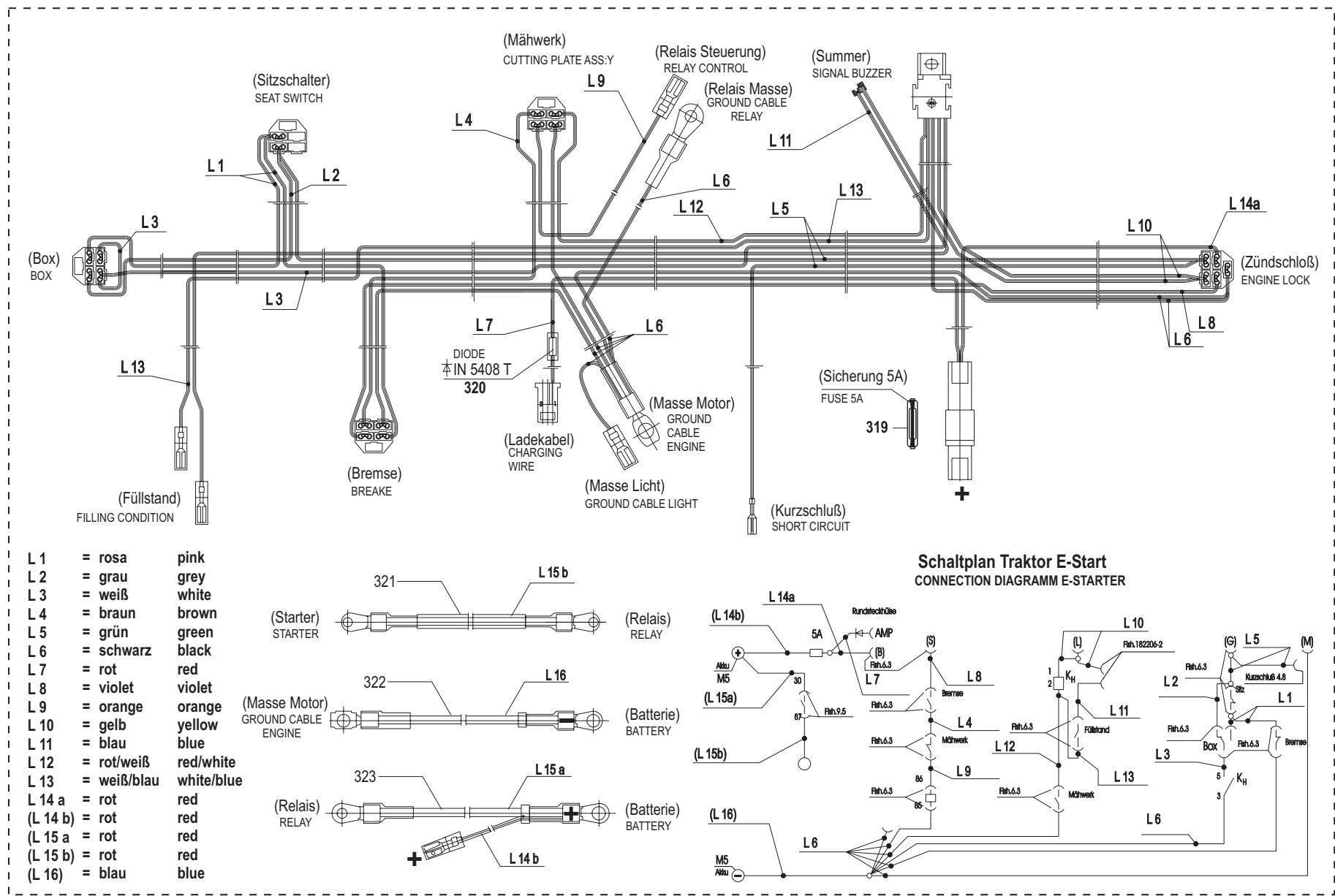

Schaltplan Traktor E-Start
CONNECTION DIAGRAMM E-STARTER

TM-85, TM-102							DOLMAR

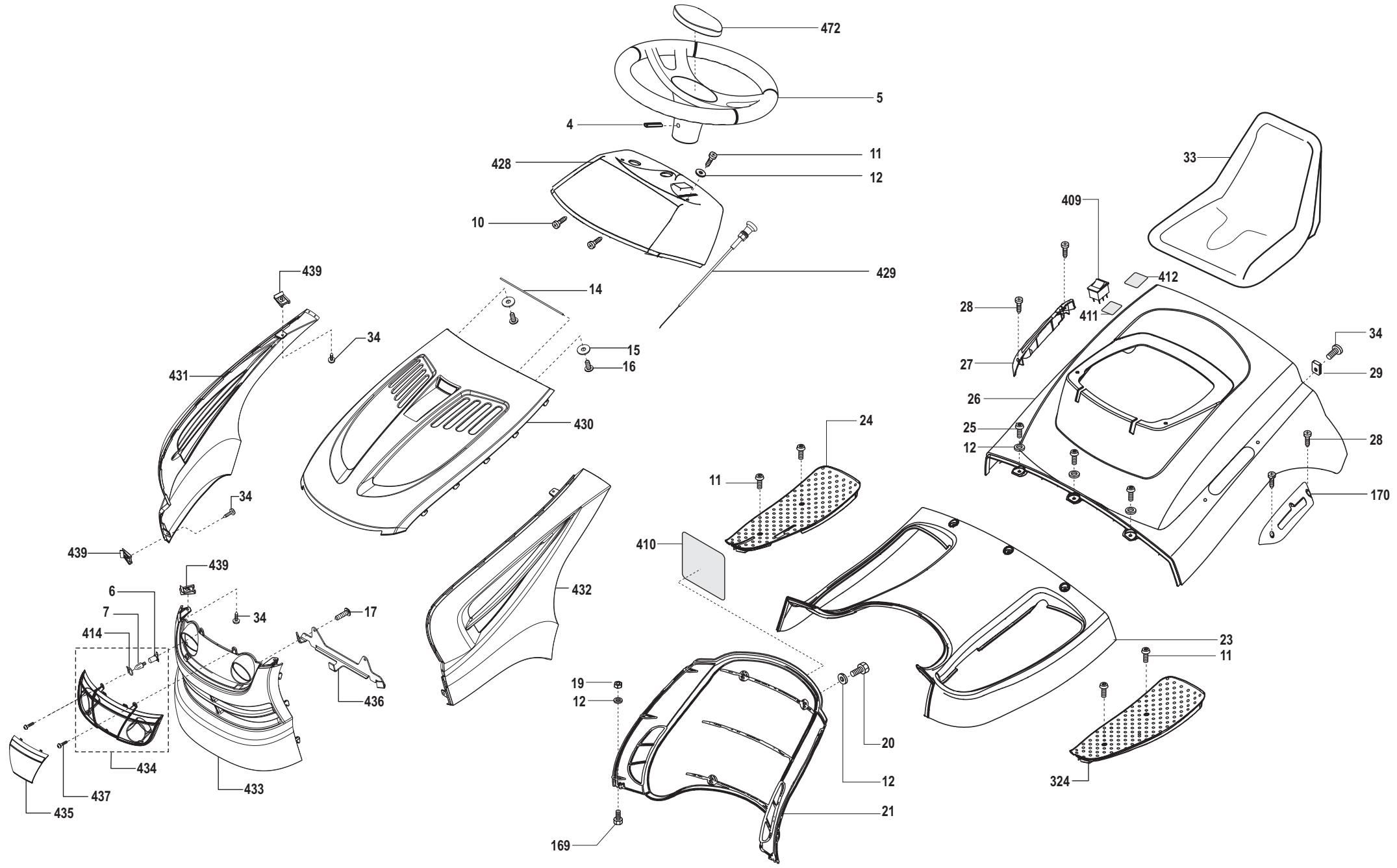

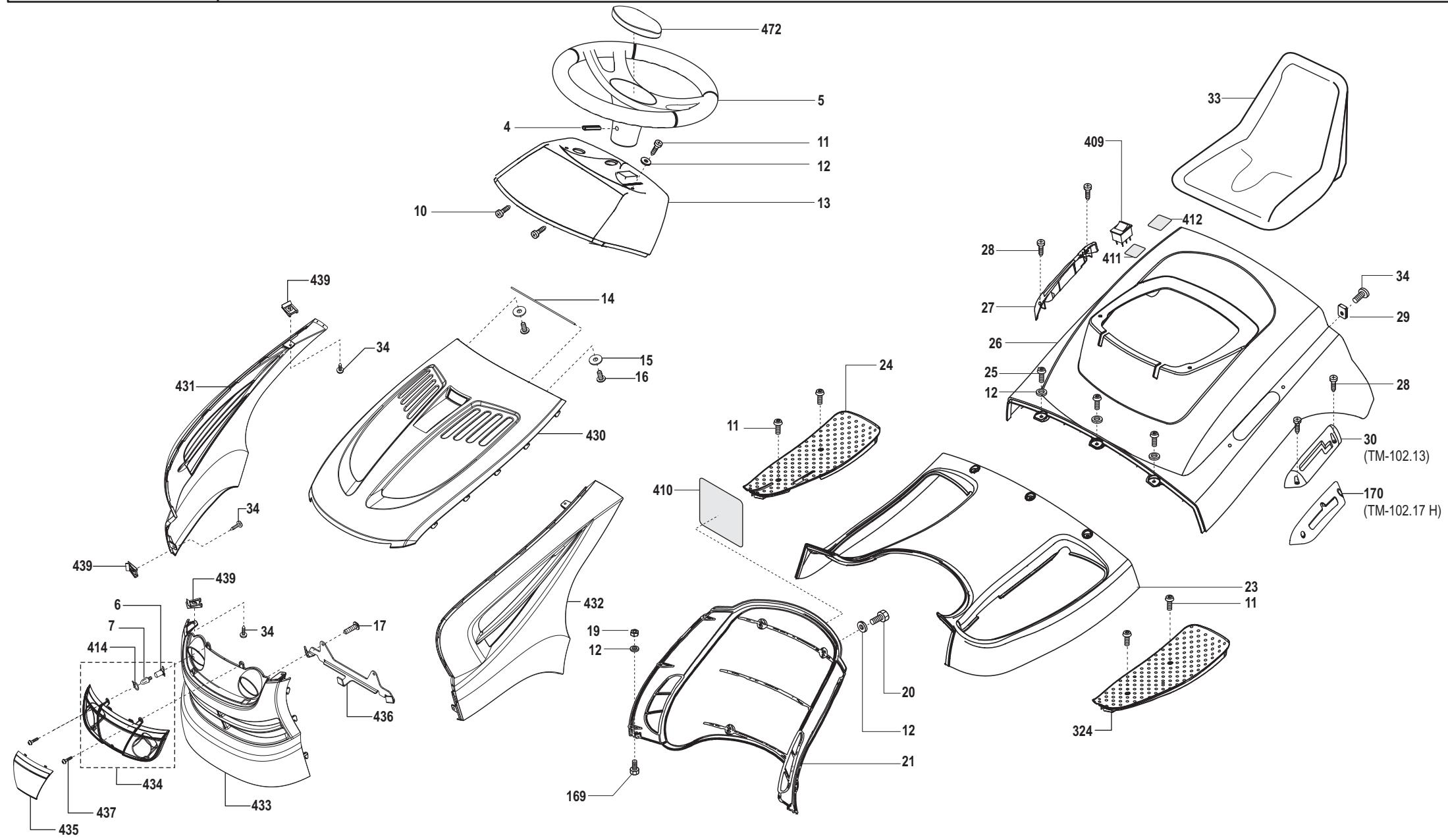

Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H	Teil-Nr. Part No. No. de pièce No. de pleza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

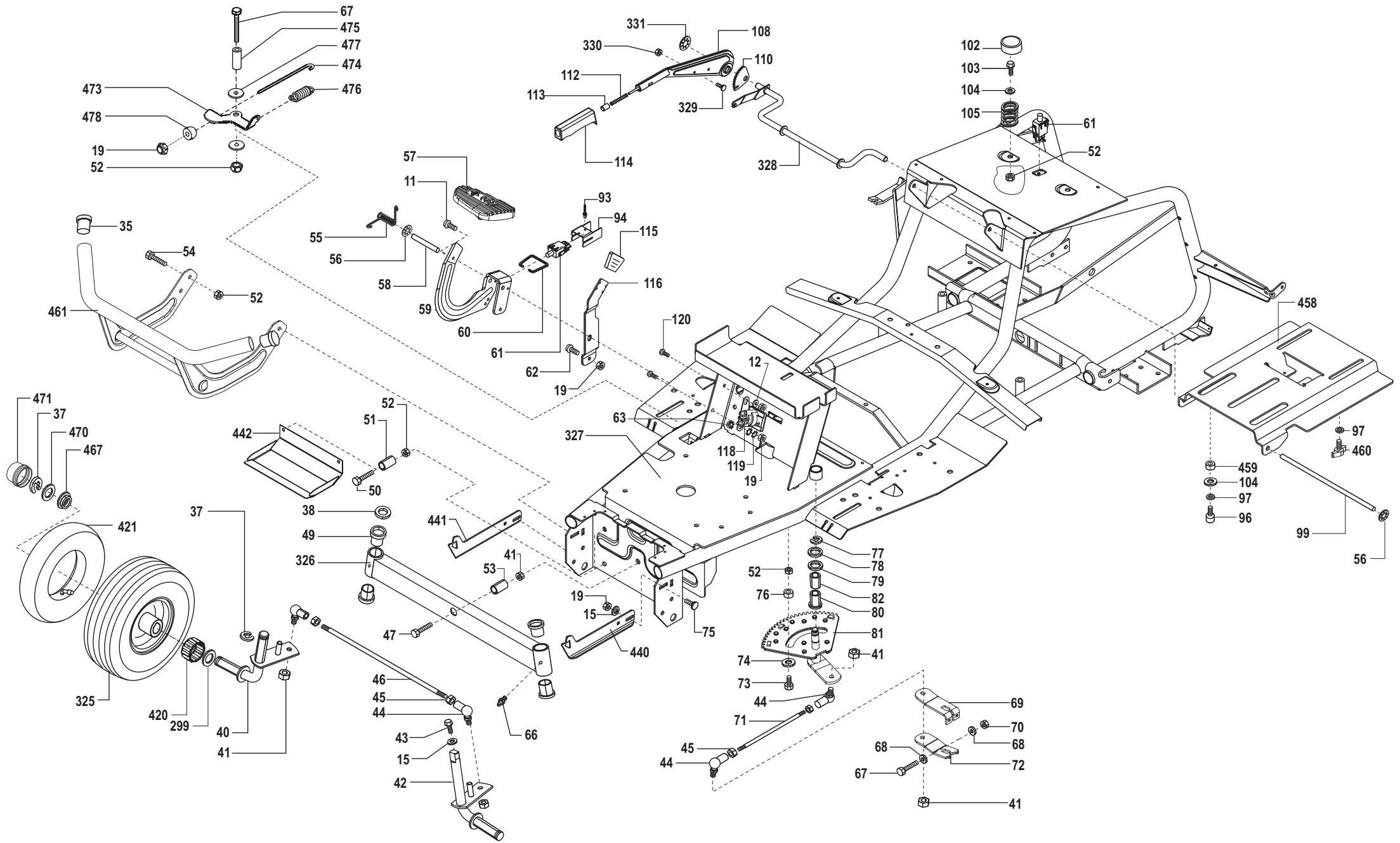

2	1	1	1	1	1	663 701 352		SECHSKANTMUTTER	M4 DIN985-8	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
4	1	1	1	1	1	663 700 664		SPANNHÜLSE	8 X 60 DIN1481	CLAMPING SLEEVE	DOUILLE DE SERRAGE	MANGUITO Y TUERCA DE APRIETE
5	1	1	1	1	1	663 461 117		LENKRAD		STEERING WHEEL	VOLANT	VOLANTE
6	2	2	2	2	2	663 514 252		LAMPENFASSUNG		LAMP SOCKET	DOUILLE DE LAMPE	PORTALÁMPARAS
7	2	2	2	2	2	663 521 528		LAMPE HALOGEN	10 WATT	LAMP, HALOGEN	LAMPE HALOGÉNE	LÁMPARA HALÓGENA
10	2	2	2	2	2	663 518 482		SCHRAUBE	PT-KB 50X18	SCREW	VIS	TORNILLO
11	8	8	7	7	7	663 514 316		SCHNEIDSCHRAUBE	M6X12	SELF-TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
12	26	26	30	30	30	924 806 400		SCHIEBE	A 6.4 DIN9021	DISC	DISQUE	DISCO
13	1	1	1	1		663 521 084		BEDIENKONSOLE	RAL9005	CONTROL CONSOLE	PUPITRE DE COMMANDE	PANEL DE MANDO
14	1	1	1	1	1	663 514 419		FEDERSTAHLDRAHT		SPRING STEEL WIRE	FIL D'ACIER À RESSORT	ACERO DE MUELLES
15	20	21	18	19	19	924 806 400		SCHIEBE	6.4 DIN9021	DISC	DISQUE	DISCO
16	2	2	2	2	2	663 510 177		SCHRAUBE	60X14 1411	SCREW	VIS	TORNILLO
17	11	11	4	4	4	663 348 947		SCHRAUBE	60X20 1412	SCREW	VIS	TORNILLO
19	39	47	41	46	46	920 406 000		SECHSKANTMUTTER	M6 DIN985	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
20	6	6	11	11	11	663 704 325		SECHSKANTSCHRAUBE	M6x40 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
21	1	1	1	1	1	663 400 222		KONSOLE MOTORHAUBE	RAL2002	CONSOLE MOTOR DECK	PUPITRE CAPOT	CONSOLA CUBIERTA DEL MOTOR
22	1	1				663 127 601		TRITTPLATTE LINK	RAL9005	TREADLE LEFT	MARCHEPIED À GAUCHE	PLACA REPOSAPIÉS IZQUIERDA
23	1	1	1	1	1	663 400 422		MITTELKONSOLE VORNE	RAL2002	CENTRE CONSOLE, FRONT	PUPITRE CENTRAL AVANT	CONSOLA CENTRAL DELANTE
24	1	1	1	1	1	663 416 101		TRITTPLATTE RECHTS	RAL9005	TREADLE RIGHT	MARCHEPIED À DROITE NOUVEAU	PLACA REPOSAPIÉS DERECHA
25	3	3	3	3	3	663 514 317		SCHNEIDSCHRAUBE	M6X16	SELF-TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
26	1	1	1	1	1	663 521 425		MITTELKONSOLE HINTEN	RAL2002	CENTRE CONSOLE, REAR	PUPITRE CENTRAL ARRÈRE	CONSOLA CENTRAL DETRÁS
27	1	1	1	1	1	663 521 085		ABDECKUNG HÖHENVERST.	RAL9005	COVER HEIGHT ADJUSTER	RECOUVREMENT RÉGLAGE EN HAUTEUR	CUBIERTA DEL AJUSTE DE ALTURA
28	4	4	4	4	4	663 514 544		SCHRAUBE	PT-KB 60X30	SCREW	VIS	TORNILLO
29	7	7	7	7	7	663 514 331		BLECHMUTTER	4.8 FORM 1 VZ.	SINGLE-THREAD NUT	ECROU DE TÔLE	TUERCA
30	1		1			663 521 086		ABDECKUNG SCHALTGETR.	RAL9005	COVER, GEARBOX	RECOUVREMENT ENGR. DE MANOEUVRE	CUBIERTA DE LA CAJA DE CAMBIOS
31	1					663 113 801		ABDECKKAPPE MITTELKON.	RAL9005	COVER CAP CENTRE CONSOLE	CAPUCHON PUPITRE CENTRAL	TAPA DE LA CONSOLA CENTRAL
32	1					663 499 901		ABDECKKAPPE MITTELKON.	RAL9005	COVER CAP CENTRE CONSOLE	CAPUCHON PUPITRE CENTRAL	TAPA DE LA CONSOLA CENTRAL
33	1	1	1	1	1	663 514 167		SITZ (SEAT 2)		SEAT (SEAT 2)	SIÉGE (SEAT 2)	ASIENTO (SEAT 2)
34	13	13	13	13	13	663 704 350		KOMBISCHRAUBE	4,8X16 DIN7981	COMBISCREW	BOULON AVEC RONDELLE INCORPORÉEE	TORNILLO COMBINADO
35	2	2	2	2	2	663 519 076		ROHRSTOPFEN FÜR ROHR	Ø 30X2,5	TUBE PLUGS FOR TUBE	BOUCHON DE TUBE POUR TUBE	TAPONÉ DE TUBO PARA TUBO
37	6	6	6	6	6	663 702 724		SICHERUNGSSCHEIBE	15 DIN6799	LOCKING-WASHER	RONDELLE DE SECURITÉ	ARANDELA DE SEGURIDAD
38	2	2	2	2	2	663 700 719		SCHIEBE	21 DIN433	DISC	DISQUE	DISCO
39	2	2				663 521 850		VORDERRAD	RAL9006	FRONT WHEEL	ROUE AVANT	RUEDA DELANtera
TM-85, TM-102							Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

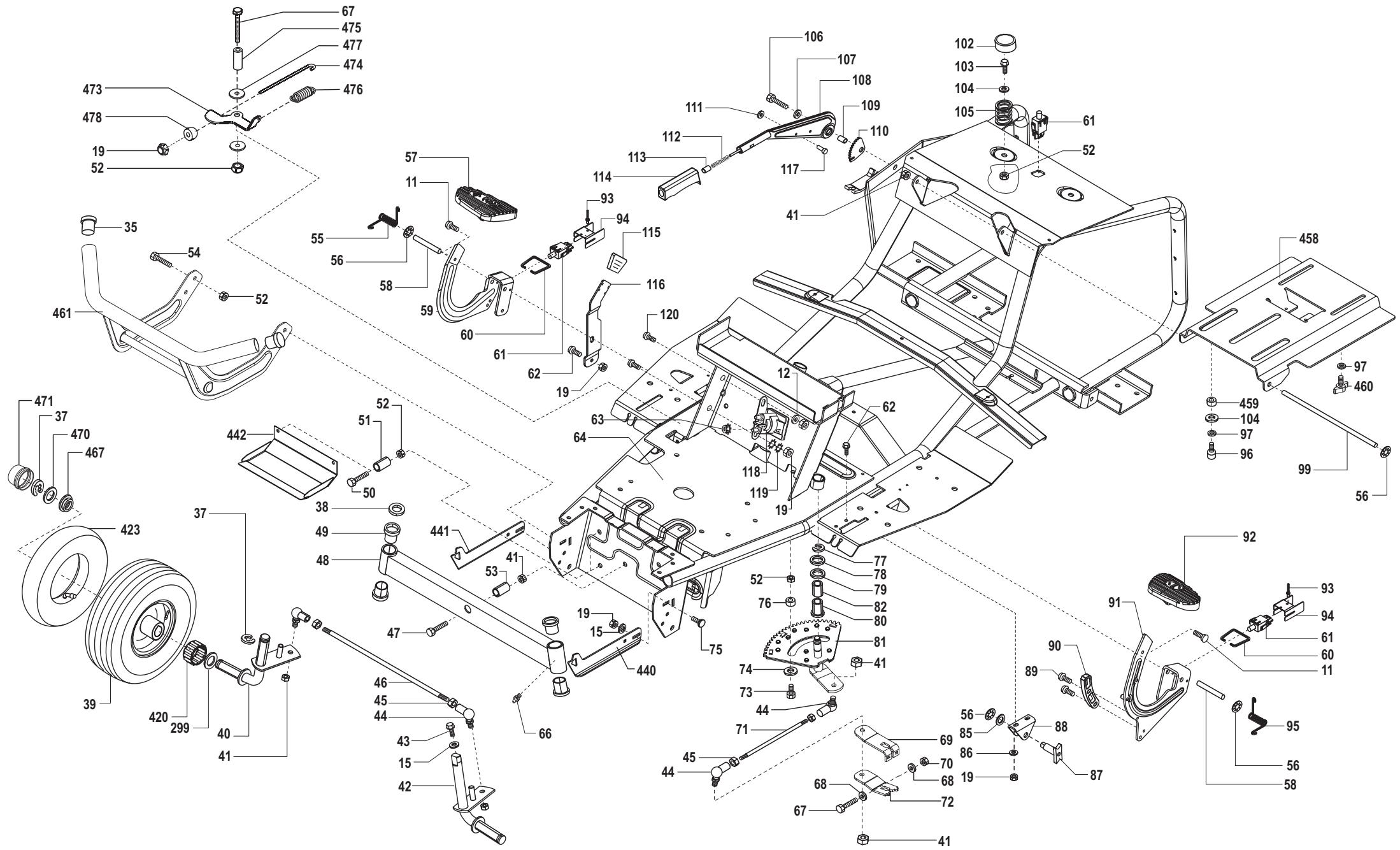

Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H2	Teil-Nr. Part No. No. de pièce No. de pieza
40	1	1	1	1	1	663 521 171		ACHSSCHENKEL RECHTS		STEERING KNUCKLE, RIGHT	FUSÉE DE L'ESSIEU ÀDROITE	MANGUETA DERECHA
41	14	14	13	13	13	920 410 000		SECHSKANTMUTTER	M10 DIN985	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
42	1	1	1	1	1	663 521 170		ACHSSCHENKEL LINKS		STEERING KNUCKLE, LEFT	FUSÉE DE L'ESSIEU GAUCHE	MANGUETA IZQUIERDA
43	5	5	3	7	7	663 523 134		SCHRAUBE	M6X12	SCREW	VIS	TORNILLO
44	4	4	4	4	4	663 514 701		WINKELGILENK M. SICHER.	CS16-M10	ANGLE JOINT	JOINT À ANGLES	CODO ARTICULADO
45	4	4	4	4	4	920 210 000		SECHSKANTMUTTER	M10 DIN934	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
46	1	1	1	1	1	663 404 130		SPURSTANGE		TIE ROD	BARRE D'ACCOUPLEMENT	BARRA DE AOPLAMENTO
47	1	1	1	1	1	663 702 812		SECHSKANTSCHRAUBE	M10X55 DIN931	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
48	1	1	1	1	1	663 521 078		PENDELACHSE M. BUCHSEN	RAL9005	SWING AXLE W. BUSHINGS	ESSIEU OSCILLANT A. DOUILLES	EJE OSCILANTE CON COJINETES
49	4	4	4	4	4	663 514 042		BUCHSE-ACHSSCHENKEL		BUSHING-STEERING KNUCKLE	DOUILLE-FUSÉE DE L'ESSIEU	COJINETE DE LA MANGUETA
50	4	5	5	7	7	663 701 011		SECHSKANTSCHRAUBE	M8X50 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
51	4	4	4	4	4	663 514 299		PENDELANSCHLAG		SWING STOP	BUTÉE OSCILLANTE	TOPE OSCILLANTE
52	69	63	69	63	64	663 700 121		SECHSKANTMUTTER	M8 DIN985-8	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
53	1	1	1	1	1	663 436 030		LAGERBUCHSE-VORDERA.		BEARING BUSH - FRONT AXLE	DOUILLE DE ROULEM.-ESSIEU AVANT	CASQUILLO COJINETE EJE DELANTERO
54	4	4	4	6	6	663 700 545		SECHSKANTSCHRAUBE	M8X16 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
55	1	1	1	1	1	663 514 386		DREHFEDER RECHTS		TORSION SPRING, RIGHT	RESSORT DE TENSION À DROITE	RESORTDE TORSION DERECHO
56	5	5	3	3	3	663 510 566		SCHNELLBEFESTIGER	Ø 8 MM 8SXN26	SNAP-ON FIXING	DISPOSITIF DE FIXATION RAPIDE	FJACÍN RAPIDA
57	1	1	1	1	1	663 406 701		PEDALAUFAGE BREMSE-KUPPL.	RAL9005	PEDAL PAD BRAKE-COUPLING	PATIN DE PÉDALE FREIN-ACCOUTRAGE	RECUBRIMENTO DEL PEDAL
58	2	2	1	1	1	663 442 430		LAGERBOLZEN PEDAL		BEARING BOLT, PEDAL	BOULON DE ROULEMENT PÉDALE	PASADOR DEL COJINETE DEL PEDAL
59	1	1	1	1	1	663 406 830		PEDAL RECHTS		PEDAL RIGHT	PÉDALE À DROITE	PEDAL DERECHO
60	2	2	1	1	1	663 514 396		BÜGEL		BRACKET	ETRIER	ASA
61	4	4	3	3	3	663 514 327		DRUCKSCHALTER		PRESSURE SWITCH	INTERRUPTEUR À POUSSOUR	INTERRUPTOR POR PRESION
62	6	7	2	5	5	900 206 162		SECHSKANTSCHRAUBE	M6X 16 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
63	2	2	2	2	2	663 521 375		SECHSKANTMUTTER	1/4"-20 UNC	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
64	1	1				663 405 101		RAHMEN	RAL9005	FRAME	CADRE	ARMAZón
66	2	2	2	2	2	663 700 203		NIPPEL		NIPPLE	RACCORD FILETÉ	RACOR
67	2	2	2	2	2	900 108 555		SECHSKANTSCHRAUBE	M8X 55 DIN931	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
68	3	5	3	3	3	663 701 083		SCHEIBE		8.4 DIN7349	DISQUE	DISCO
69	1	1	1	1	1	663 461 108		LENKHEBEL ZWEIT. OBEN		STEERING LEVER TOP	LEVIER DE DIRECTION EN HAUT	PALANCA DE DIREC. ARRIBA
70	6	6	4	6	6	663 348 988		MUTTER, MITTELGESICHERT	M8	NUT	ECROU	TUERCA
71	1	1	1	1	1	663 461 111		SCHUBSTANGE		PUSH ROD	JAMBE DE FORCE	BIELA GALVANIZADA
72	1	1	1	1	1	663 461 107		LENKHEBEL ZWEIT. UNTER		STEERING LEVER BOTTOM	LEVIER DE DIRECTION EN BAS	PALANCA DE DIREC. ABAJO
73	1	1	1	1	1	663 702 381		SCHRAUBE	M8X 30 DIN7991	SCREW	VIS	TORNILLO
TM-85, TM-102							DOLMAR
Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H2	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
74	1	1	1	1	1	663 521 123	SCHEIBE	Ø 50	DISC	DISQUE	DISCO
75	5	5	4	4	4	663 700 799	FLACHRUNDSDSCHRAUBE	M6X 16 DIN603	MUSHROOM HEAD BOLT	BOULON À TÉTE BOMBÉE	DISCO CIL. DE Cabeza REBAJADA
76	1	1	1	1	1	663 438 730	DISTANZBUCHSE		SPACING BUSH	DOUILLE DÉCARTEMENT	CASQUILLO DE DISTANCIA
77	1	1	1	1	1	663 702 893	SICHERUNGSSCHEIBE	10 DIN6799	LOCKING-WASHER	RONDELLÉ DE SÉCURITÉ	ARANDELA DE SEGURIDAD
78	2	2	2	2	2	663 702 574	PASSSCHEIBE	14X20X1 DIN988	SHIM RING	RONDELLÉ D'AJUSTAGE	ARANDELA DE AJUSTE
79	1	1	1	1	1	663 700 140	SCHEIBE	13 DIN125	DISC	DISQUE	DISCO
80	1	1	1	1	1	663 461 109	BUNDBUCHSE		HEADED LINER	DOUILLE À COLLET	CASQUILLO CON BORDE
81	1	1	1	1	1	663 461 105	LENKSEGMENT		STEERING SEGMENT	SEGMENT DE DIRECTION	SEGMENTO DE DIRECCION
82	1	1	1	1	1	663 461 110	BUCHSE		BUSHING	DOUILLE	COJINETE
85	1	1				926 208 001	FEDERSCHEIBE	B8 DIN137	SPRING WASHER	RONDELLÉ ÉLASTIQUE	DISCO AMORTIGUADOR
86	13	22	17	22	22	663 700 137	SCHEIBE	6.4 DIN125	DISC	DISQUE	DISCO
87	1	1				663 118 630	FIXIERUNG		ALIGNMENT	FIXATION	FJACIÁN
88	1	1				663 118 730	LAGERBOCK		BEARING BLOCK	SUPPORT DE ROULEMENT	SOPORTE
89	2	2				663 582 737	SCHNEIDSCHRAUBE	M5X10 FORM C	SELF-TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
90	1	1				663 521 188	FÜHRUNG	PKR 74/82	GUIDE	CONDUITE	GUIA
91	1	1				663 118 530	FUSSEBEL		FOOT LEVER	PEDALE	PALANCA DE PIE
92	1	1				663 416 801	PEDALAUFlage MÄHANTRIEB	RAL9005	PEDAL PAD MOWER DRIVE	PATIN DE PÉDALE	RECUBRIMENTO DEL PEDAL
93	8	8	6	6	6	663 701 395	BLINDNIET	A 4,0X8	BLIND RIVET	RIVET AVEUGLE	REMACHE CIEGO
94	2	2	1	1	1	663 514 385	SCHALTERHALTER		SWITCH HOLDER	PORTE-INTERRUPTEUR	SOPORTE DEL INTERRUPTOR
95	1	1				663 514 295	DREHFEDER LINKS		TORSION SPRING, LEFT	RESSORT DE TENSION À GAUCHE	RESORTE DE TORSION IZQUIERDO
96	2	2	2	2	2	663 700 051	INNEN-6KT-SCHRAUBE	M8X 20 DIN 912	ALLEN SCREW	BOULON À SIX PANS CREUX	TORNILLO DE Cabeza CON HEX. INTER.
97	21	20	24	23	21	663 700 201	FÄCHERSCHEIBE	A8.4 DIN6798	SERRATED LOCK WASHER	RONDELLÉ EN ÉVENTAIL	ARANDELA DE FRENDADO DENTELLADA
99	1	1	1	1	1	663 414 130	LAGERSTANGE		BEARING ROD	BARRE DE COUSSINET	BARRA DEL COJINETE
102	2	2	2	2	2	663 514 346	ABDECKKAPPE	RAL9005	COVER CAP	CAPUCHON	TAPA
103	15	13	15	13	13	900 208 204	SECHSKANTSCHRAUBE	M8X 20 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
104	16	18	22	24	24	663 700 150	SCHEIBE	8.4 DIN9021	DISC	DISQUE	DISCO
105	2	2	2	2	2	663 514 307	DRUCKFEDER FÜR SITZ		COMPRESSION SPRING	RESSORT DE PRESSION	MUELLE DE COMPRESIÑON
106	1	1				663 701 070	SECHSKANTSCHRAUBE	M10X 40 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
107	10	10	10	10	10	663 700 151	SCHEIBE	10.5 DIN9021	DISC	DISQUE	DISCO
108	1	1	1	1	1	663 514 224	HEBEL KPL. HÖHENVERST.		LEVER, CPL., HEIGHT ADJUST.	LEVIER CPL. RÉGLAGE EN HAUTEUR	PALANCA CPL. P. AJUSTE EN ALTURA
109	1	1				663 514 230	HÜLSE		BUSH	MANCHON	CASQUILLO
110	1	1	1	1	1	663 625 877	SEGMENT		SEGMENT	SEGMENT	SEGMENTO
111	1	1				663 504 729	SCHNELLBEBESTIGER		SNAP-ON FIXING	DISPOSITIF DE FIXATION RAPIDE	FJACIÁN RAPIDA
TM-85, TM-102						Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

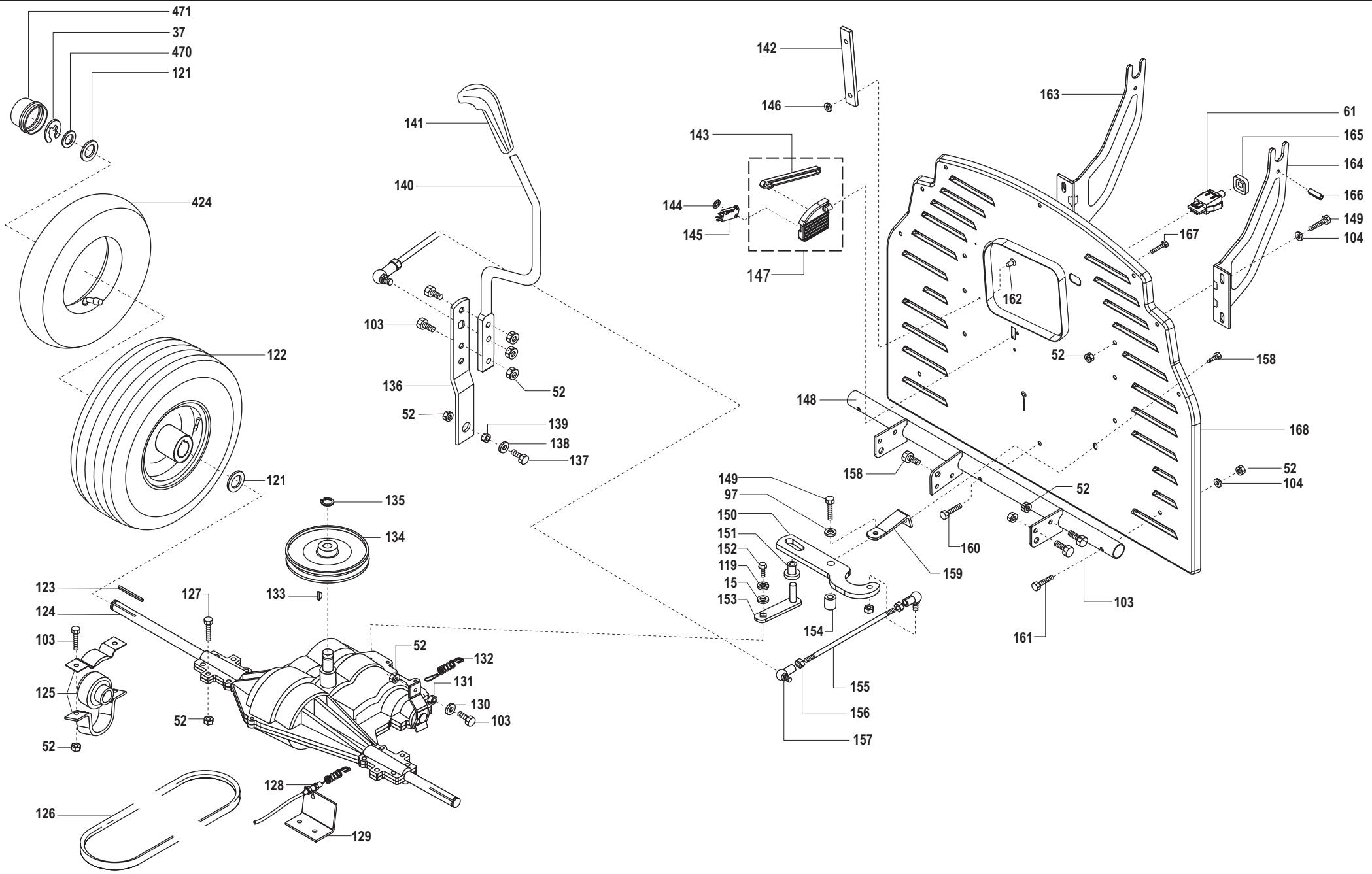

Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H
112	1	1	1	1	1	663 204 548	FEDER		SPRING	RESSORT	MUELLE
113	1	1	1	1	1	663 204 285	DRUCKKNOPF		PUSHBUTTON	BOUTON-POUSSOIR	BOTON PULSADOR
114	1	1	1	1	1	663 375 725	HANDGRIFF HÖHENVERST.		HANDRAIL, HEIGHT ADJUST.	POIGNÉE RÉGLAGE EN HAUTEUR	MANGO PARA EL AJUSTE EN ALTURA
115	1	1	1	1	1	663 302 231	VERSTELLGRIFF	RAL 9005	SHIFT HANDLE	POIGNÉE DE RÉGLAGE	AGARRE AJUSTABLE
116	1	1	1	1	1	663 514 410	FESTstellFEDER RECHTS		LOCKING SPRING RIGHT	RESSORT D'ARRÊT À DROITE	MUELLE DE BLOQUEO DERECHO
117	1	1				663 704 264	BOLZEN	A05H11X14 DIN1444	BOLT	BOULON	PERNO
118	1	1	1	1	1	663 521 361	STARTERRELAIIS		STARTER RELAY	RELAIIS DE DEMARRAGE	RELÉ DE ENCENDIDO
119	6	5	8	7	7	663 700 200	FÄCHERSCHEIBE	J6.4 DIN6798	SERRATED LOCK WASHER	RONDELLÉ EN ÉVENTAIL	ARANDELA DE FRENDADO DENTELLADA
120	1	1	1	1	1	663 704 368	SECHSKANTSCHRAUBE	M6 X 18 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
121	4	3	4	3	3	663 704 263	STÜTZSCHEIBE	19X26X1.5 DIN988	BACK-UP WASHER	DISQUE SUPPORT	DISCO
122	2	2				663 521 851	HINTERRAD	18"X6,5" RAL9006	REAR WHEEL	ROUE ARRIÈRE	RUEZA TRASERA
123	2	2	2	2	2	663 514 313	PASSFEDER	3/16"X3/16"X2 1/4"	FEATHERKEY	RESSORT D'AJUSTAGE	MUELLE DE AJUSTE
124	1					663 514 011	SCHALTGETRIEBE 5-GANG	MST-200	GEARBOX 5 GEAR	CHANGEMENT DE VITESSE 5 VITESSES	CAJA DE CAMBIOS 5 MARCHAS
125	1	1	1	1	1	663 514 081	Y-STEHLAGER	Y-PEDESTAL BEARING	CHAISE PALIER	SOPORTE RECTO	SOPORTE RECTO
126	1					663 514 074	KEILRIEMEN FAHRANTRIEB	V-BELT, DRIVE	V-BELT, DRIVE	COURROIRE TRAPÉZOIDALE	CORREA TRAPEZOIDAL TRACCION
127	5		6	1	1	663 701 704	SECHSKANTSCHRAUBE	M8X 60 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
128	1	1	1	1	1	663 514 157	SCHALT-BOWDENZUG BREMSE		SWITCHING CABLE BRAKE	CABLE BOWDEN DE VITESSE FREIN	TRACCION BOWDEN AJUST.
129	1		1			663 418 130	WIDERLAGER BREMSE		ABUTMENT BRAKE	SOMMIER FREIN	ESTRIBO DEL FRENO
130	3	6	7	9	9	663 700 138	SCHEIBE	A 8.4 DIN125	DISC	DISQUE	DISCO
131	1	1	1	1	1	663 866 030	DISTANZ HüLSE		SPACING BUSH	MANCHON D'ÉCARTEMENT	CASQUILLO DE DISTANCIA
132	1					663 514 605	RÜCKSTELLFEDER BREMSH.		RETURN SPRING BRAKE LEVER	RESSORT DE RAPPEL LEVIER DU FREIN	MUELLE DE RETRO.
133	1					663 522 531	SCHEIBENFEDER	3/16"X3/4"	WOODRUFF KEY	RESSORT EN RONDELLÉ	ARANDELA ELASTICA
134	1					663 514 075	KEILRIEMENSCHEIBE		V-BELT PULSEY	POULIE À GORGE P. COURROIRE TRAPÉZ.	DISCO DE LA CORREA TRAPEZOIDAL
135	1					663 700 246	SICHERUNGSRRING	16X1 DIN471	RETAININGRING	RONDELLÉ DE SÉCURITÉ	ARANDELA DE SEGURIDAD
136	1	1	1	1	1	663 477 430	FEDERBLECH SCHALTUNG		SPRING PANEL GEARBOX	TÔLE ÉLASTIQUEÀ	CHAPA AMORTIGUADORA CAMBIOL
137	1	1	1	1	1	663 704 270	SCHRAUBE	M8X25 ISO7380	SCREW	VIS	TORNILLO
138	2	2	2	2	2	663 700 656	TELLERFEDER	28X10.2X1.25 DIN2093	DISK SPRING	RESSORT À DISQUES	MUELLE DE DISCO
139	1	1	1	1	1	663 423 730	DISTANZBUCHSE		SPACING BUSH	DOUILLE D'ÉCARTEMENT	CASQUILLO DE DISTANCIA

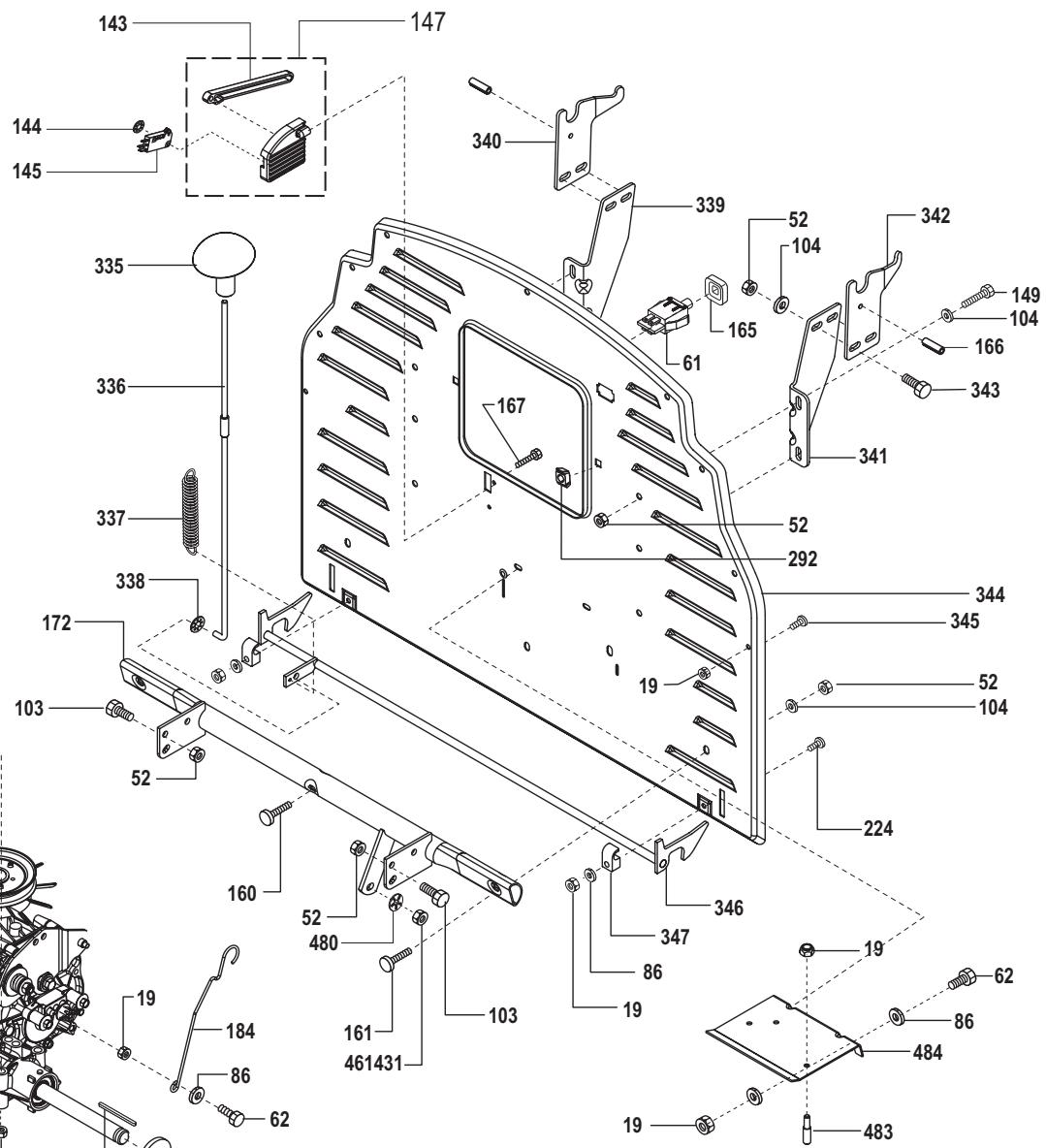

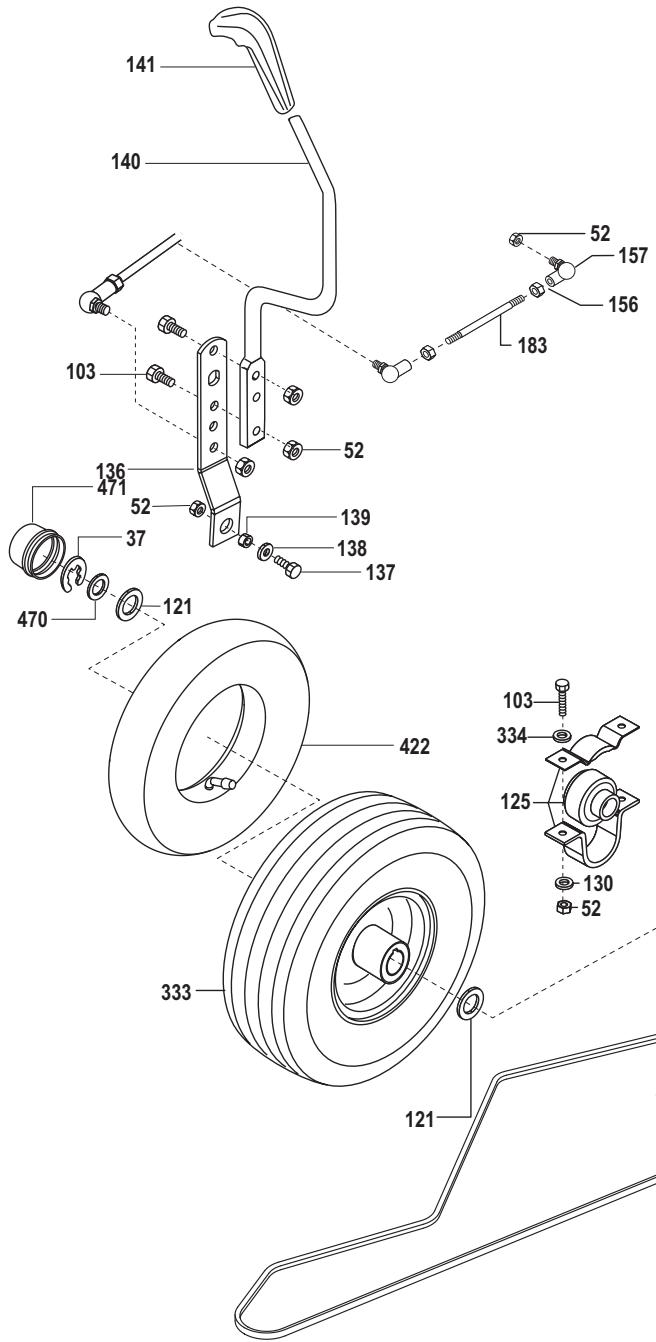

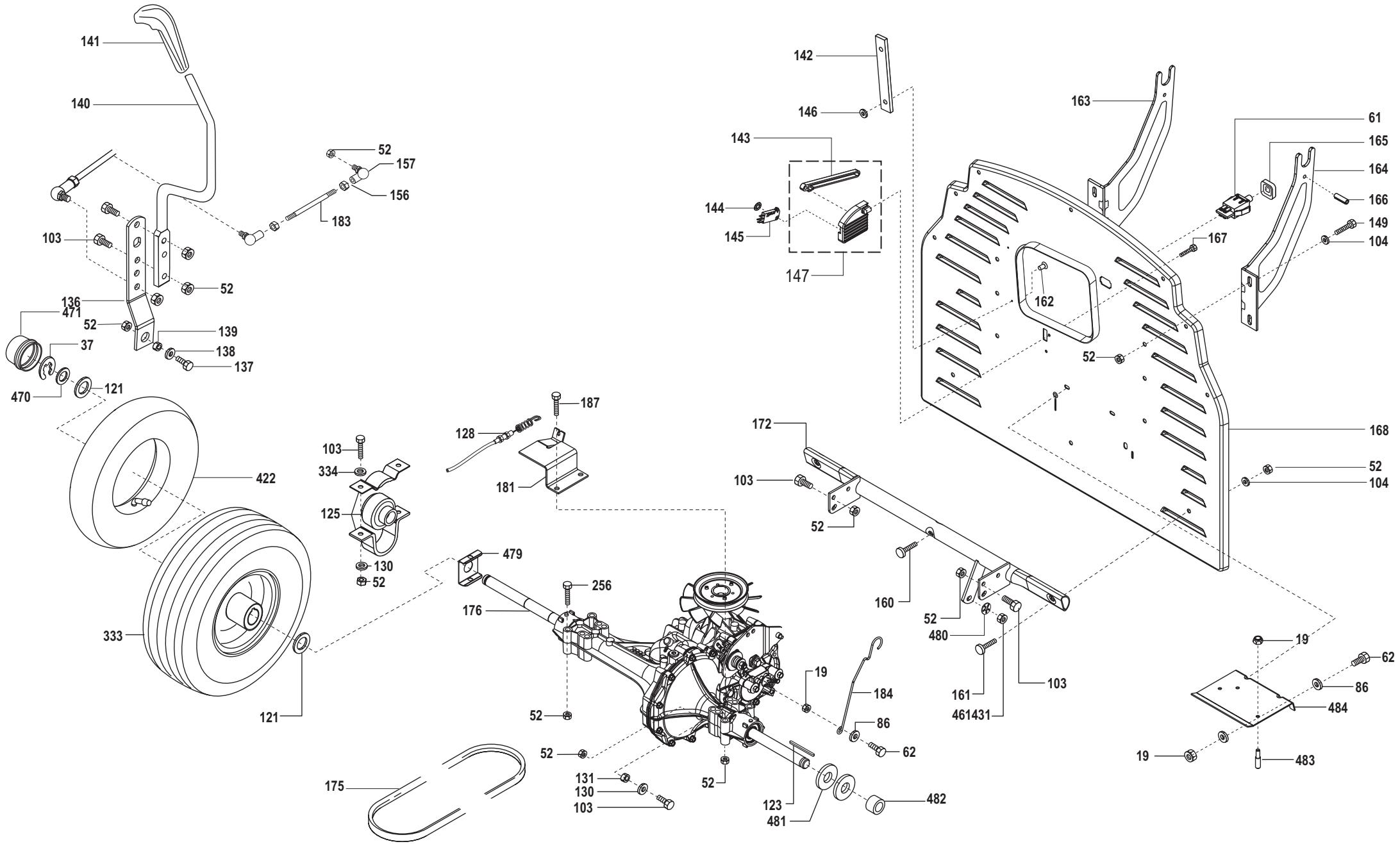

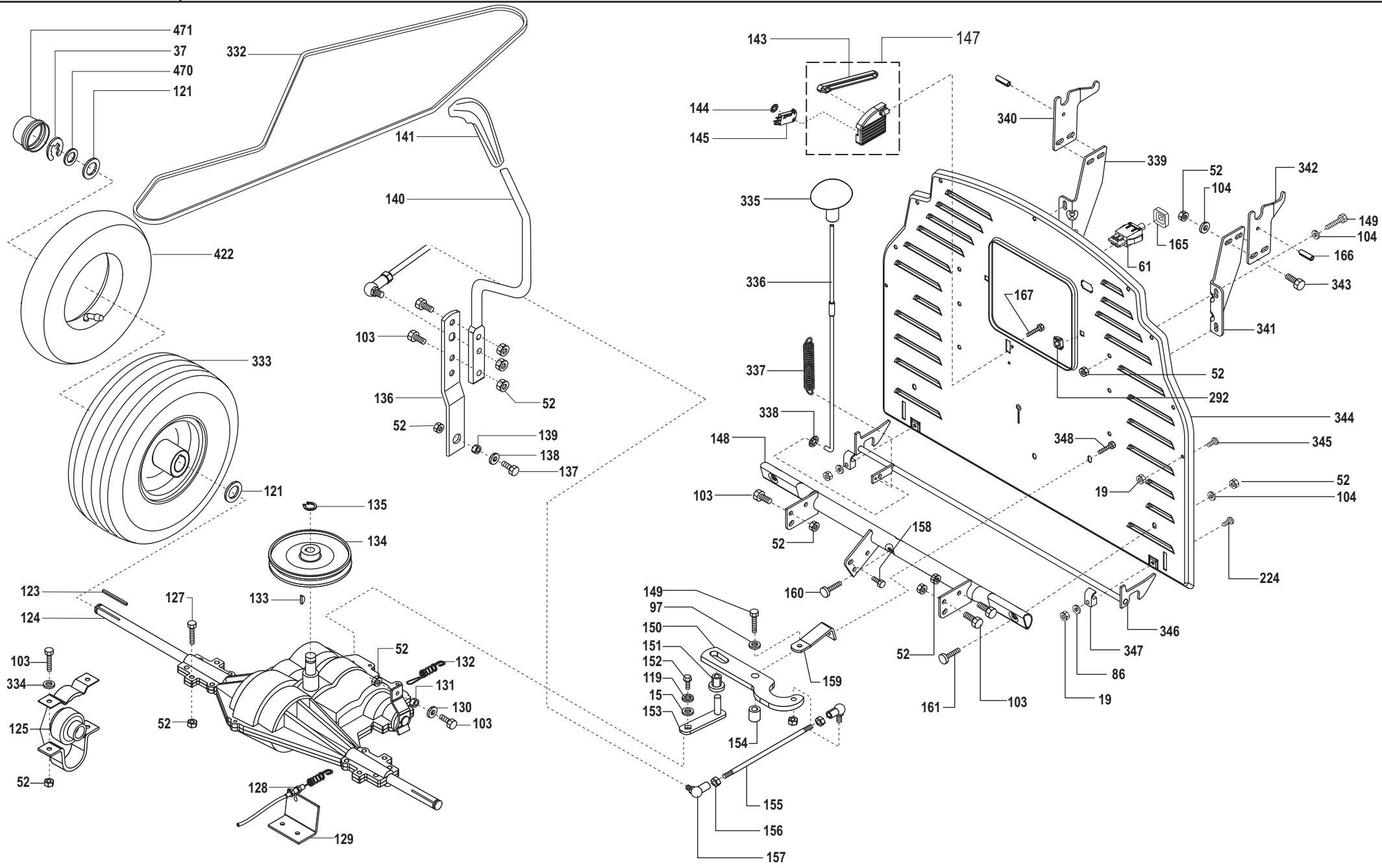

140	1	1	1	1	1	663 482 230	SCHALTHEBEL		GEAR LEVER	LEVIER DE COMMANDME	PALANCA DE CAMBIOS
141	1	1	1	1	1	663 514 174	SCHALTGRIFF		SELECTOR	MANETTE DE CHANGESMENT DE VITESSE	AGARRE DEL CAMBIOL
142	1	1				663 514 689	SCHUTZLAPPEN		GUARD TABS	CHIFFON PROTECTEUR	TRAPO PROTECTOR
143	1	1	1	1	1	663 514 682	SCHALTHEBEL LANG		GEAR LEVER LONG	LEVIER DE COMMANDME LONG	PALANCA DE CAMBIOS LARGA
144	2	2	2	2	2	663 526 521	SCHNELLBEFESTIGER	Ø 3 MM 3SXN26	SNAP-ON FIXING	DISPOSITIF DE FIXATION RAPIDE	FÍJÁÑO RAPIDA
TM-85, TM-102							Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H2	Teil-Nr. Part No. No. de pièce No. de pieza
145	1	1	1	1	1	663 514 329		MIKROSCH. FÜLLSTANDS.		MICROSWITCH LEVEL BUZZER	MICRORUPTEUR VIBREUR	MICROINTERRUPTEUR ZUMBADOR
146	2	2	5	5	5	924 805 300		SCHEIBE	5.3 DIN9021	DISC	DISQUE	DISCO
147	1	1	1	1	1	663 521 339		GEHÄUSE + HEBEL KPL.		HOUSING + LEVER, CPL.	BOITIER + LEVIER CPL.	CARCASA + PALANCA, CPL.
148	1		1			663 481 901		VERSTEIFUNGSGROHR	RAL9005	REINFORCEMENT PIPE	TUBE DE RENFORCEMENT	TUBO DE FIJACION
149	8	7	8	7	7	663 500 207		SECHSKANTSchRAUBE	M8X 45 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
150	1		1			663 413 130		ANSTEUERHEBEL SCHALT.		DRIVE LEVER, SHIFT LEVER	LEVIER D'EXCITATION LEVIER DE VITESSE	PALANCA DE CONDIC. PAL. DE MANDO
151	1		1			663 514 446		GLEITBUCHSE SCHALTUNG		SLIDING BUSH	DOUILLE DE GLISSEMENT	COJINETE GUIA
152	1		1			663 701 612		SECHSKANTSchRAUBE	UNF 1/4" X 1/2"	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
153	1		1			663 444 830		GETRIEBESCHALTHEBEL		GEAR LEVER	ACCÉLÉRATEUR D'ENGRENAGES	PALANCA DE CAMBIO DE TRACCÍON
154	1		1			663 514 240		DISTANZHÜLSE-SCHALT.		SPACING BUSH	MANCHON D'ÉCARTEMENT	CASQUILLO DE DISTANCIA
155	1		1			663 514 132		VERBINDUNGSSTANGE		CONNECTING ROD	BARRE DE RACCORDEMENT	BARRA DE CONEXIÑ
156	4	4	6	6	4	920 208 000		SECHSKANTMUTTER	M8 DIN934	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
157	2	2	2	2	2	663 514 239		WINKELGELenk		ANGLE JOINT	JOINT À ANGLES	CODO ARTICULO
158	1		1			663 511 461		SCHNEIDSCHRAUBE	M8X16 1347	SELF-TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
159	1		1			663 424 130		BEFESTIGUNGSBÜGEL		BRACKET	ETRIER DE FIXATION	ESTRIBO DE FIJACION
160	2	2	1	1	1	663 701 672		FLACHRUNDSCHRAUBE	M8X 45 DIN603	MUSHROOM HEAD BOLT	BOULON À Tête BOMBÉE	DISCO CIL. DE Cabeza REBAJADA
161	2	2	2	2	2	663 700 967		FLACHRUNDSCHRAUBE	M8X 35 DIN603	MUSHROOM HEAD BOLT	BOULON À Tête BOMBÉE	DISCO CIL. DE Cabeza REBAJADA
162	2					663 358 710		BLINDNIET	4.8 - ST - VZ	BLIND RIVET	RIVET AVEUGLE	REMACHE CIEGO
163	1	1				663 418 501		LAGERARM RECHTS	RAL9005	BEARING ARM, RIGHT	BRAS DE ROULEMENT À DROITE	BRAZO SOPORTE DERECHA
164	1	1				663 418 601		LAGERARM LINKS	RAL9005	BEARING ARM, LEFT	BRAS DE ROULEMENT À GAUCHE	BRAZO SOPORTE IZQUIERDA
165	1	1	1	1	1	663 514 337		ABDEKTÜLLE F. DRUCKSCH.		COVER GROMMET	DOUILLE DE RECOUVREMENT	BOQUILLA COBERTERA
166	1	1	2	2	2	663 700 661		SPANNHÜLSE	6 X 20 DIN1481	CLAMPING SLEEVE	DOUILLE DE SERRAGE	MANGuito Y TUERCA DE APRIETE
167	2	2	2	2	2	663 511 693		SCHRAUBE	PT-KB 50X10 1411	SCREW	VIS	TORNILLO
168	1	1				663 461 509		RÜCKWAND	RAL9005	REAR WALL	MUR ARRÈRE	PART POSTERIOR
169	2	2	2	2	2	663 700 553		SECHSKANTSchRAUBE	M6X 40 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
170		1		1	1	663 521 164		ABDECKUNG HYDROSTAT	RAL9005	COVER, HYDROSTAT	RECOUVREMENT HYDROSTAT	CUBERTA HIDROSTATO
172		1		1	1	663 461 489		VERSTEIFUNG	RAL9005	REINFORCEMENT	REINFORCEMENT	REFUERZO
173	3	4	3	3	3	900 208 354		SECHSKANTSchRAUBE	M8X 35 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
175		1				663 514 773		KEILRIEMEN	A 110	V-BELTS	DÉSER	CORREA TRAPEZOIDAL
176		1			1	663 461 508		GETRIEBE-HYDRO		GEARS-HYDRO	HYDRO D'ENRENAGES	TRACCÍON - HYDRO
181		1		1	1	663 461 490		WIDERLAGER BREMSSE		ABUTMENT BRAKE	SOMMIER FREIN	ESTRIBO DEL FRENO
183		1		1	1	663 461 492		VERBINDUNGSSTANGE		CONNECTING ROD	BARRE DE RACCORDEMENT	BARRA DE CONEXIÑ
184		1		1	1	663 461 491		BYPASS-RIEGEL		BYPASS LATCH	VERROU DE DÉRIVATION	CIERRE BYPASS

TM-85, TM-102						Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H2
187		2		2	2	663 700 303		SECHSKANTSCHRAUBE	M8 x 70 DIN931	HEXAGONAL HEAD SCREW	VIS HEXAGONALE

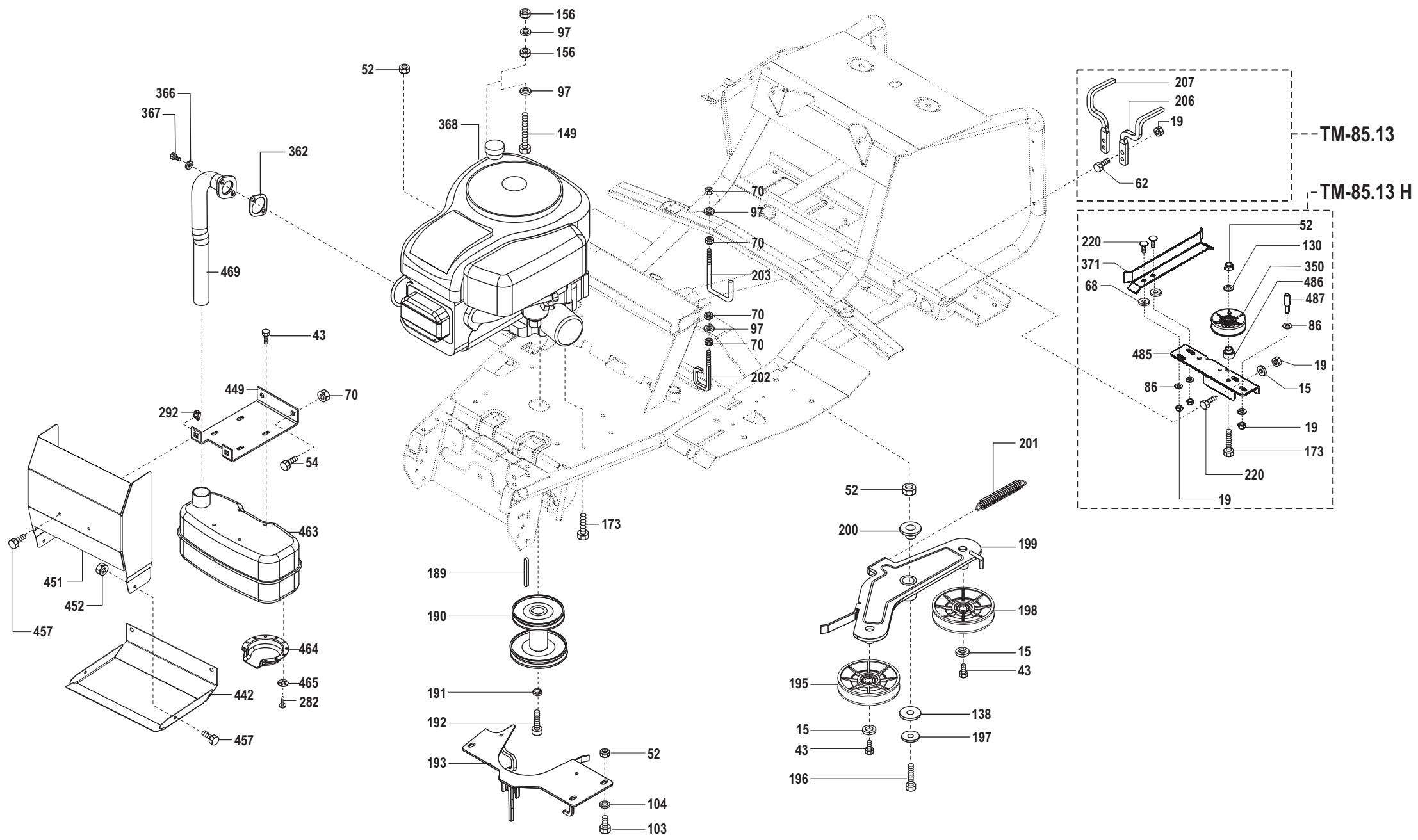

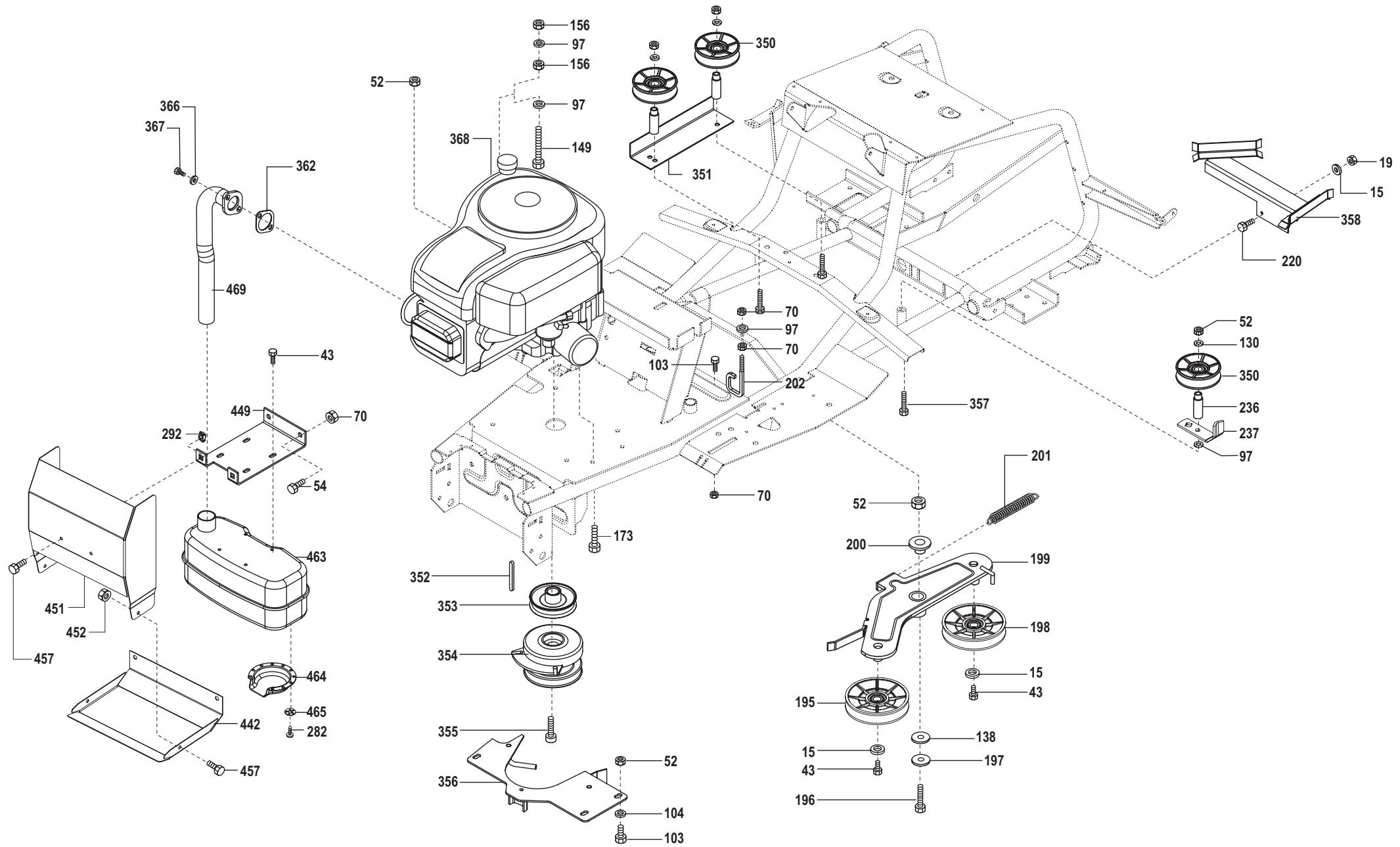

188	1	1	1			Briggs & Stratton		MOTOR	B&S IC 13HP OHV	MOTOR	MOTEUR
189	1	1				663 514 326		PASSFEDER	1/4"X1/4"X1 3/4"	FEATHERKEY	RESSORT D'AJUSTAGE
190	1	1				663 514 322		ANTRIEBSEGMENT	82CM	DRIVE SEGMENT	SEGMENT D'ENTRAINEMENT
191	1	1				663 704 266		FACHERSCHEIBE	J 13 DIN6798	SERRATED LOCK WASHER	RONDELLÉ EN ÉVENTAIL
192	1	1				663 522 515		INNEN-6KT-SCHRAUBE	UNF 7/16"X1 1/4"	ALLEN SCREW	BOULON À SIX PANS CREUX
193	1	1				663 438 830		RIEMENFÜHRUNG		BELT GUIDE	CONDUITE DE COURROIE

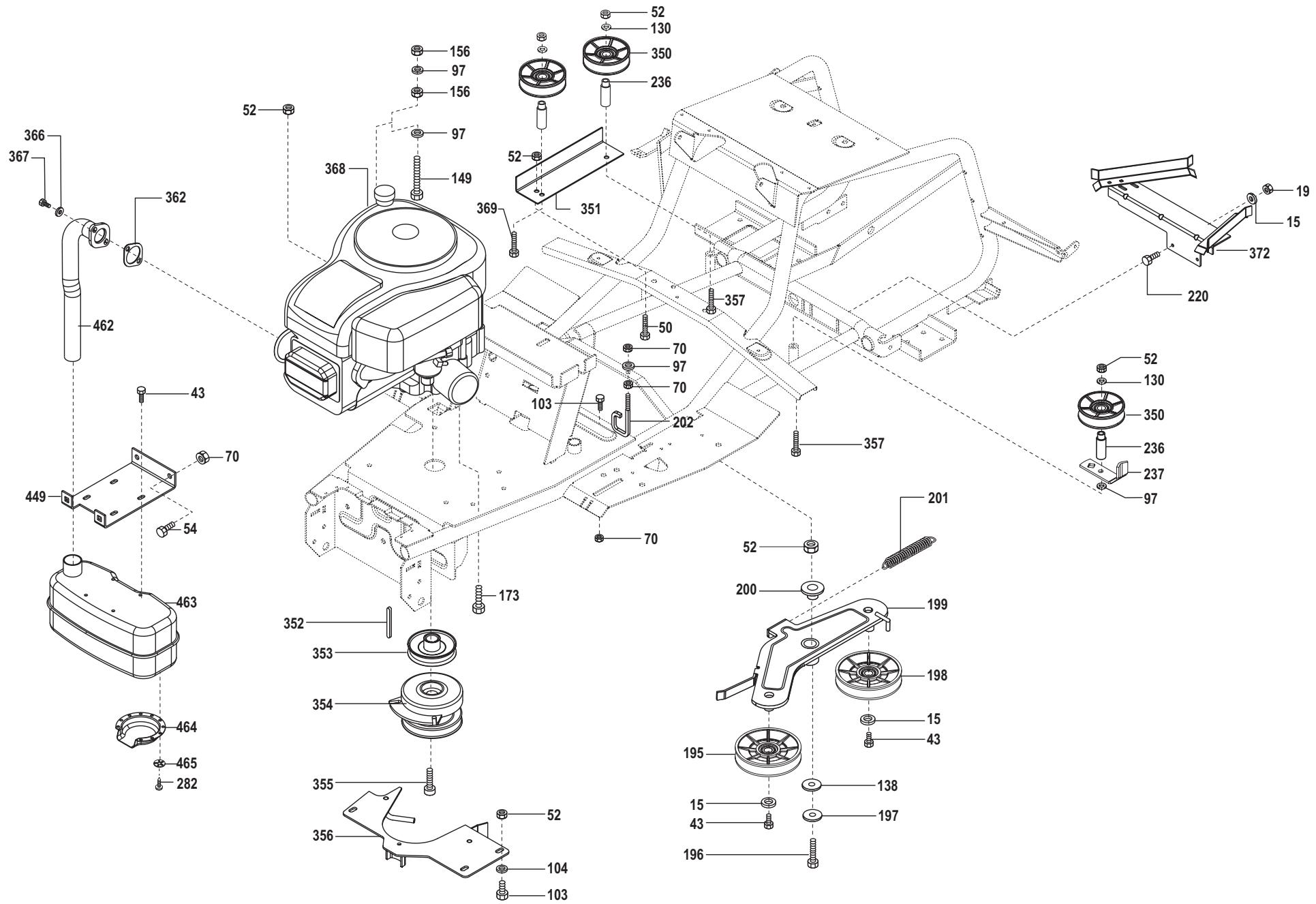

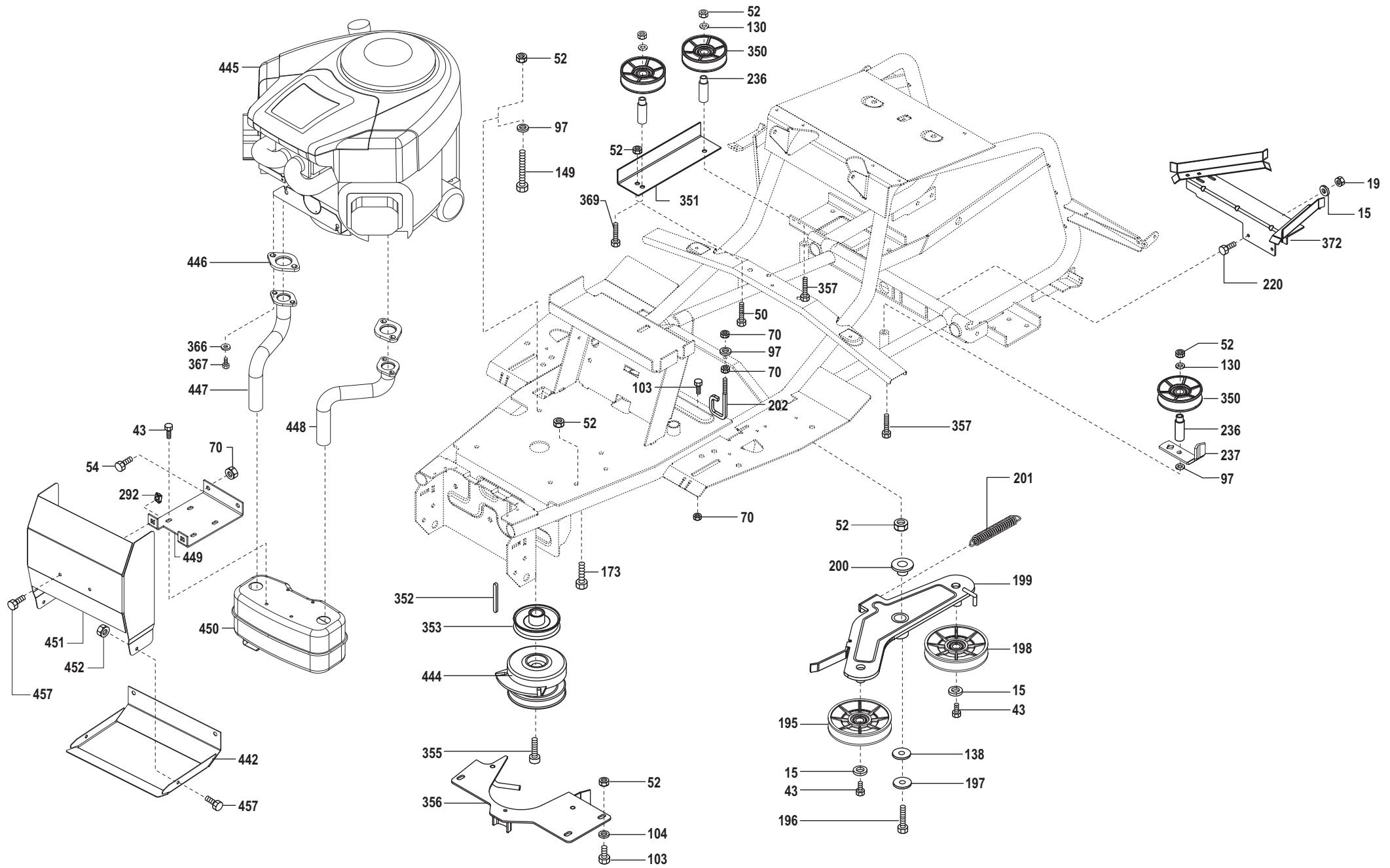

195	2	2	2	2	2	663 514 716		SPANNNROLLE IN. M. LAGER		TENSION PULLEY INT. W. BEAR.	ROULEAU DE SERR. INT. A. LOGEMENT
196	1	1	2	2	2	900 208 304		SECHSKANTSCHRAUBE	M8X 30 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE
197	1	1	1	1	1	663 701 083		SCHEIBE		DISC	DISQUE
198	1	1	1	1	1	663 514 717		SPANNNROLLE AUß. M. LAGER		TENSION PULLEY EXT. W. BEAR.	ROULEAU DE SERR. EXT. A. LOGEMENT
199	1	1	1	1	1	663 109 630		SPANNNROLLENWIPPE	Ø16	TENSION PULLEY ROCKER	BASCULE DE ROULEAU DE SERRAGE
200	1	1	1	1	1	663 480 430		DISTANZBUCHSE WIPPE		SPACING BUSH, ROCKER	DOUILLE D'ÉCARTEMENT BASCULE
201	1	1	2	2	2	663 522 087		ZUGFEDER		TENSION SPRING	RESSORT DE TRACTION
202	1	1	1	1	1	663 514 398		ÖSE		EYE BELT	OEILLET-CONDUITE
203	1	1				663 514 620		HALTEBÜGEL		BRACKET	ETRIER DE RETENUE
206	1					663 439 930		RIEMENFÜHRUNG HINTEN		BELT GUIDE REAR	CONDUITE DE COURROIE
207	1					663 434 730		RIEMENFÜHRUNG HIN. RE.		BELT GUIDE REAR RIGHT	CONDUITE DE COURROIE
208	1	1	1	1	1	663 461 136		MAHDECCAUFHÄNGUNG VO.	R9005	MOWER DECK SUSP. FRONT	SUSP. DE SYSTÈME DE COUPE AVANT
209	9	9	10	10	10	663 700 704		SECHSKANTSCHRAUBE	M10X 30 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE
210	2	2	2	2	2	663 421 301		SCHENKEL-VORNE	RAL9005	LEG FRONT	FUSÉE-AVANT
211	4	4	4	4	4	663 514 159		DISTANZSCHEBE		SPACER WASHER	RONDELLÉ D'ÉCARTEMENT
212	2	2	2	2	2	663 701 626		FEDERSTECKER	2,5 DIN11024	WIRE PIN	FICHE À RESSORT
213	2	2	1	1	1	663 425 330		ABSTECKSTANGE		RANGE POLE	JALON
214	1	1	2	2	2	663 321 182		SPÜLDÜSE	R1/2"	RINSING NOZZLE	TUYÈRE DE RINCAGE
215	1	1				663 420 401		SCHNEIDGEHÄUSE	RAL9005	CUTTING HOUSING	CARTER DE COUPE
216	1	1	2	2	2	663 321 347		ANSCHLUSS	R1/2"	CONNECTION	RACCORD
217	1	1	2	2	2	663 522 575		O-RING	Ø 10,78X2,62 NBR	O-RING	ANNEAU EN O
218	1	1				663 420 801		HÖHENVstellUNG HINTEN	RAL9005	HEIGHT ADJUSTMENT, REAR	RéGLAGE EN HAUTEUR ARRÊIRE
219	1	1				905 108 164		INNEN-6KT-SCHRAUBE	M8X16 DIN912	ALLEN SCREW	BOULON À SIX PANS CREUX
220	1	5	2	2	2	663 700 573		FLACHRUNDSCHRAUBE	M6X 20 DIN603	MUSHROOM HEAD BOLT	BOULON À TÉTE BOMBÉE
221	1	1				663 514 439		ZUGFEDER		TENSION SPRING	RESSORT DE TRACTION
222	1	1				663 119 030		PENDELHÜLSE HÖHENVERST.		SWING SLEEVE HEIGHT ADJ.	MANCHON OSCILLANT RÉGL. EN HAUT.

TM-85, TM-102							DOLMAR
Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
223	1	1				663 521 129		BOWDENZUG HÖHENVERST.	82 CM	CONTROL CABLE HEIGHT ADJ.	CABLE BOWDEN RÉGL. EN HAUTEUR	TRACCION BOWDEN AJUS. DE ALTURA
224	3	3	8	8	8	663 700 702		SECHSKANTSCHRAUBE	M6X 25 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
225	1	1				663 701 647		SCHEIBE	R 6.6 DIN440	DISC	DISQUE	DISCO

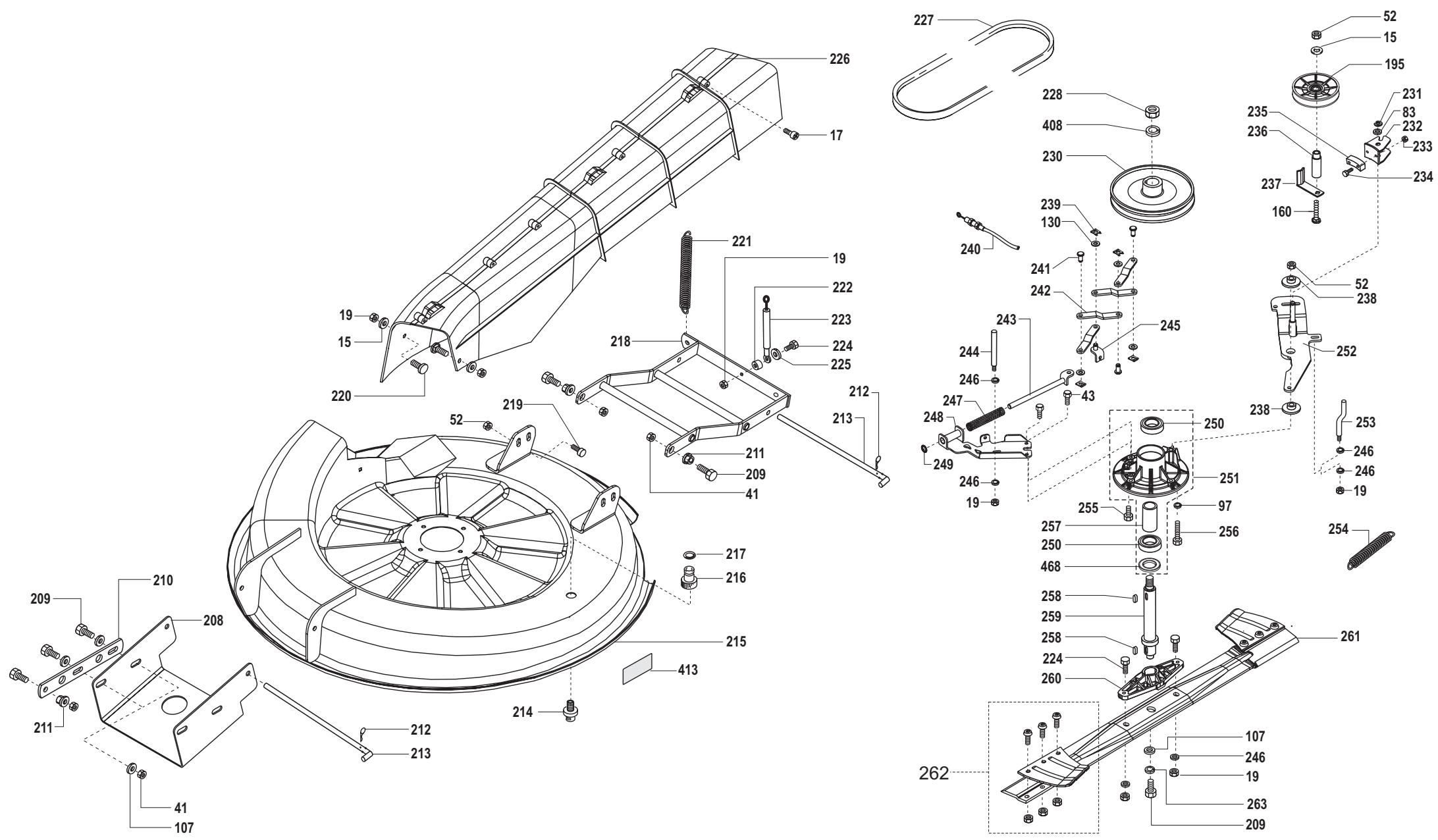

226	1	1				663 521 089		AUSWURFKANAL	RAL 9005	DISCHARGE CHUTE	CANAL D'ÉJECTION	CANAL DE ESCAPE
227	1	1				663 514 083		KEILRIEMEN MÄHWERK		V-BELT, MOWER	COURROIE TRAPÉZOIDALE	CORREA TRAPEZOIDAL
228	1	1	2	2	2	663 700 232		SECHSKANTMUTTER	M16 DIN985	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
229			4	4	4	663 700 141		SCHEIBE	17 DIN125	DISC	DISQUE	DISCO
230	1	1				663 514 098		KEILRIEMENSCHEIBE		V-BELT PULLEY	POULIE À GORGE P. COURROIE TRAPÉZ.	DISCO DE LA CORREA TRAPEZOIDAL
231	1	1				663 700 413		SICHERUNGSRING	10X1 DIN471	RETAININGRING	RONDELLE DE SÉCURITÉ	ARANDELA DE SEGURIDAD
232	1	1				663 440 230		BREMSBACKEN		BRAKE JAWS	MÁCHOIRES DE FREIN	CALIBRADOR DE FRENO
233	4	4	7	7	7	663 700 119		SECHSKANTMUTTER	M5 DIN985	HEX NUT	ECROU HEXAGONAL	TUERCA HEXAGONAL
234	2	2				901 505 202		ZYLINDERKOPFCSCHRAUBE	M5X 20 DIN84	CHEESEHEAD SCREW	VIS DE CULASSE	TORNILLO DE CULATA
235	1	1				663 514 434		BREMSKLOTZ		BRAKE PAD	CALE DE FREINAGE	ZAPATA DE FRENO
236	1	1	4	4	4	663 421 630		ZENTRIERHÜLSE		CENTRING SLEEVE	MANCHON DE CENTRAGE	CARCASA DE CENTrado
237	1	1	1	1	1	663 514 394		RIEMENFUHRUNG		BELT GUIDE	CONDUITE DE COURROIE	GUIÁ DE LA CORREA
238	2	2	2	2	2	663 514 220		DISTANZSCHEIBE		SPACER WASHER	RONDELLE D'ÉCARTEMENT	DISCO DISTANCIADOR
239	4	4				663 543 474		SL SICHERUNG	Ø 8 MM 8SXNO8	SL LOCK	FUSIBLE SL	PROTECCION SL
240	1	1				663 521 280		BOWDENZUG-MESSERBR.		CONTROL CABLE KNIFE BRAKE	CABLE BOWDEN-FREIN DE LAME	TRACCION BOWDEN - FRENO DE CUCH.
241	3	3				663 118 130		BOLZEN		BOLT	BOULON	PERNO
242	4	4				663 114 730		LASCHE		TAB	ATTACHE	CUBREJUNTAS
243	1	1				663 114 830		SCHUBSTANGE		PUSH ROD	JAMBE DE FORCE	BIELA
244	1	1				663 412 830		FÜRHRUNGSSTANGE		GUIDE BAR	TIGE CONDUCTRICE	BARRA DE GUIADO
245	1	1				663 114 930		WINKEL		BRACKET	ANGLE	ESCUADRA
246	6	6	4	4	4	924 106 400		SCHEIBE	A 6.4 DIN125	DISC	DISQUE	DISCO
247	1	1				663 521 202		DRUCKFEDER		COMPRESSION SPRING	RESSORT DE PRESSION	MUELLE DE COMPRESión
248	1	1				663 138 230		HALTEBLECH		SUPPORT PLATE, WELDED	TÓLE DE SUPPORT SOUDÉE	CHAPA SOPORTE SOLDADA
249	1	1				663 607 801		SCHNELLBEBESTIGER		SNAP-ON FIXING	DISPOSITIF DE FIXATION RAPIDE	FIJACION RAPIDA
250	2	2	4	4	4	663 700 503		KUGELLAGER	6205 2RS DIN625	BALL BEARING	ROULEMENT À BILLES	RODAMIENO
251	1	1	2	2	2	663 514 258		LAGERBOCK KOMPLETT		BEARING BLOCK, COMPLETE	SUPPORT DE ROULEMENT COMPLET	SOPORTE COMPRETO
252	1	1				663 440 530		SPANN-BREMSHEBEL		CLAMPING BRAKE LEVER	LEVIER DE FREIN ET DE SERRAGE	PALANCA TENSORA-DE FRENO
253	1	1				663 138 330		FÜRHRUNGSSTANGE		GUIDE BAR, OFFSET	TIGE CONDUCTRICE COUDÉE	BARRA DE GUIADO
254	1	1				663 514 437		BREMSFEDER		BRAKE SPRING	RESSORT DU FREIN	MUELLE DE FRENO
255	3	3	6	6	6	663 521 281		SCHNEIDSCHRAUBE	M8X25	SELF-TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE

TM-85, TM-102						Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H2	Teil-Nr. Part No. No. de pièce No. de pieza	SECHSKANTSCHRAUBE	M8X 65 DIN931	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
							DISTANZBUCHSE		SPACING BUSH	DOUILLE D'ÉCARTEMENT	CASQUILLO DE DISTANCIA
256	1	3		2	2	663 701 127
257	1	1	2	2	2	663 514 094
258	2	2	4	4	4	663 701 595
259	1	1	2	2	2	663 514 092
260	1	1	2	2	2	663 514 176
261	1	1				663 514 658
262	2	2				663 514 659
263	1	1	2	2	2	663 702 254

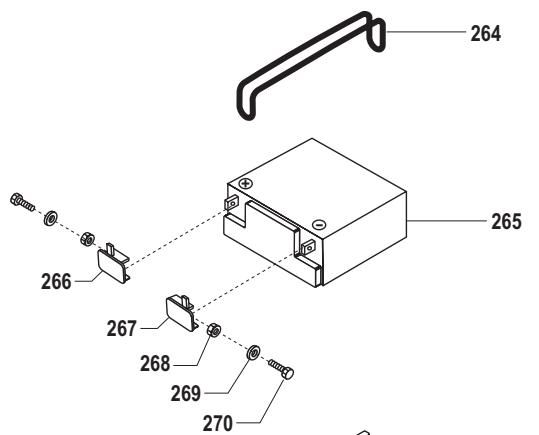

264	1	1	1	1	1	663 514 818
265	1	1	1	1	1	663 512 073
266	1	1	1	1	1	663 512 100
267	1	1	1	1	1	663 512 101
268	2	2	2	2	2	663 701 366
269	2	2	2	2	2	927 205 300
270	2	2	2	2	2	663 700 974

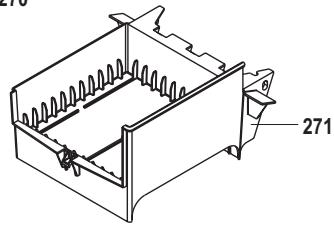

271	1	1	1	1	1	663 514 670

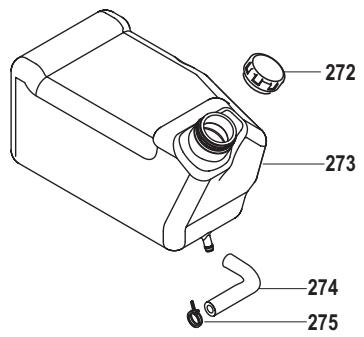

272	1	1	1	1	1	663 544 600
273	1	1	1	1	1	663 514 839
274	1	1	1	1		663 437 910

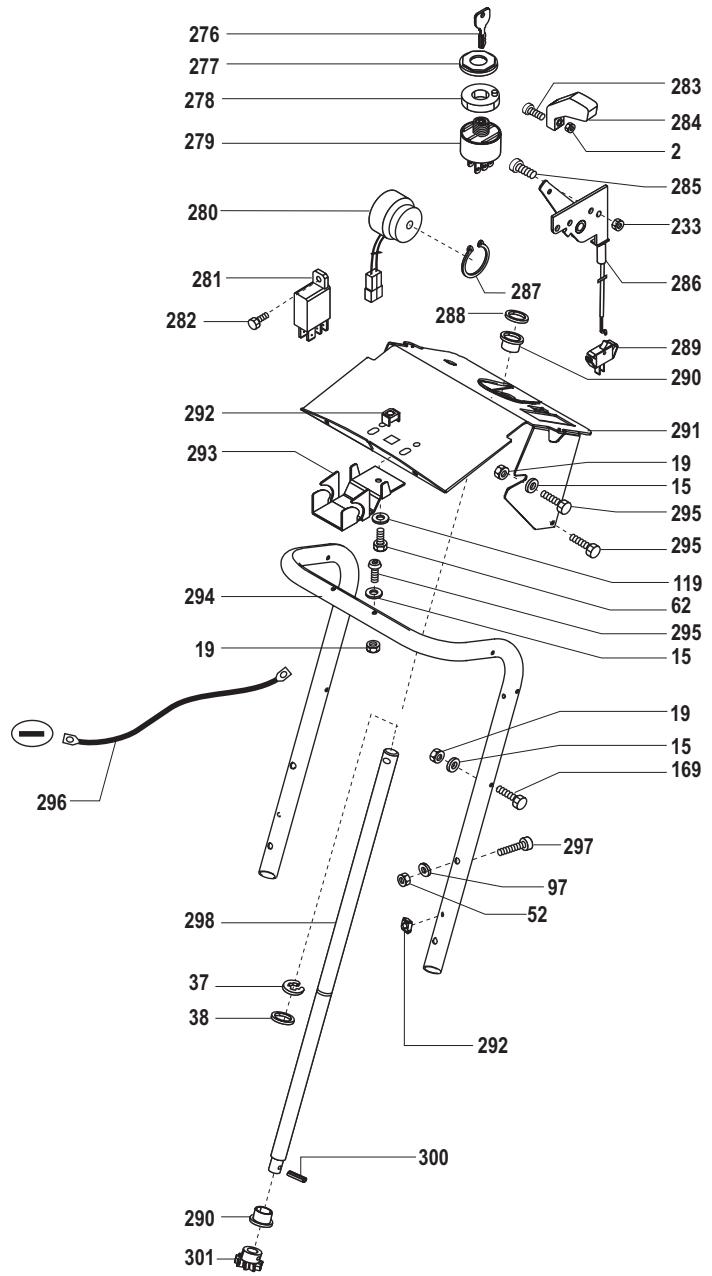

275	2	2	2	2	2	663 544 515
276	2	2	2	2	2	663 525 316
277	1	1	1	1	1	663 514 335
278	1	1	1	1	1	663 514 336
279	1	1	1	1	1	663 525 315
280	1	1	1	1	1	663 514 319
281	1	1				663 514 468
282	1	1		4		663 701 138
283	1	1	1	1	1	663 700 961
284	1	1	1	1	1	663 514 395
285	2	2	2	2	2	913 205 125
286	1	1	1	1		663 514 382
287	1	1	1	1	1	663 701 296
288	1	1	1	1	1	663 521 115

TM-85, TM-102							DOLMAR
Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación

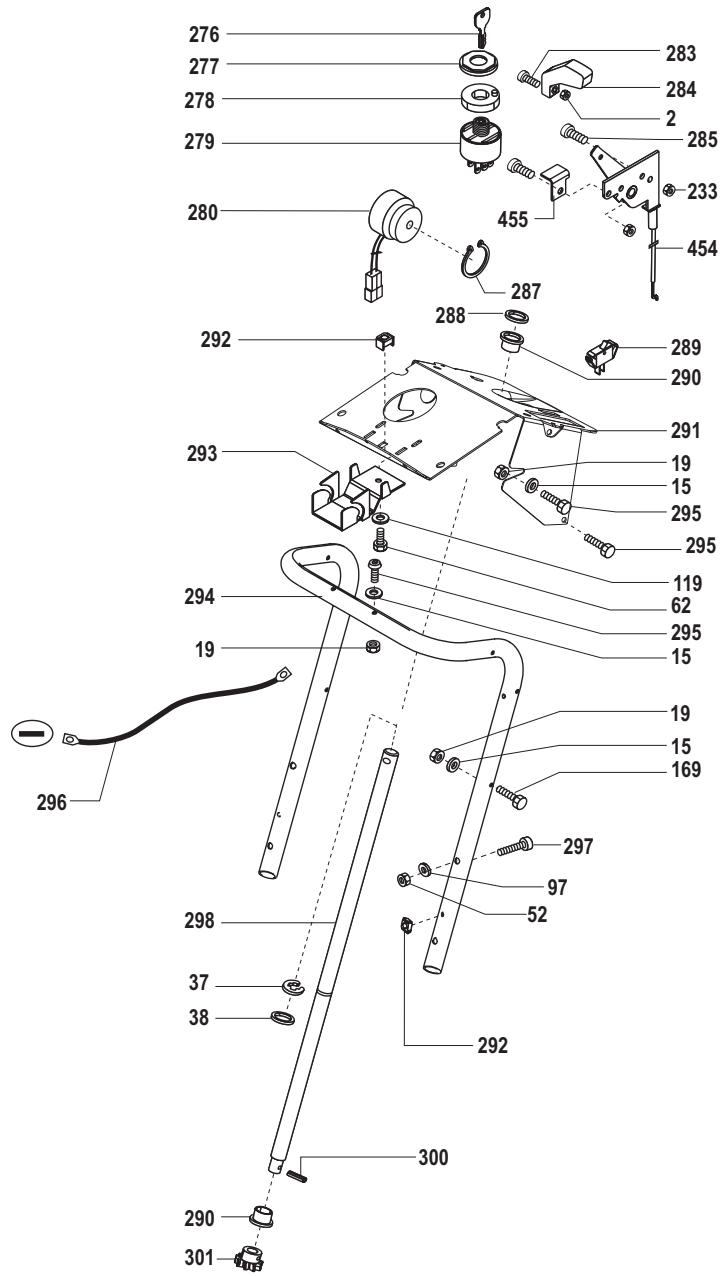

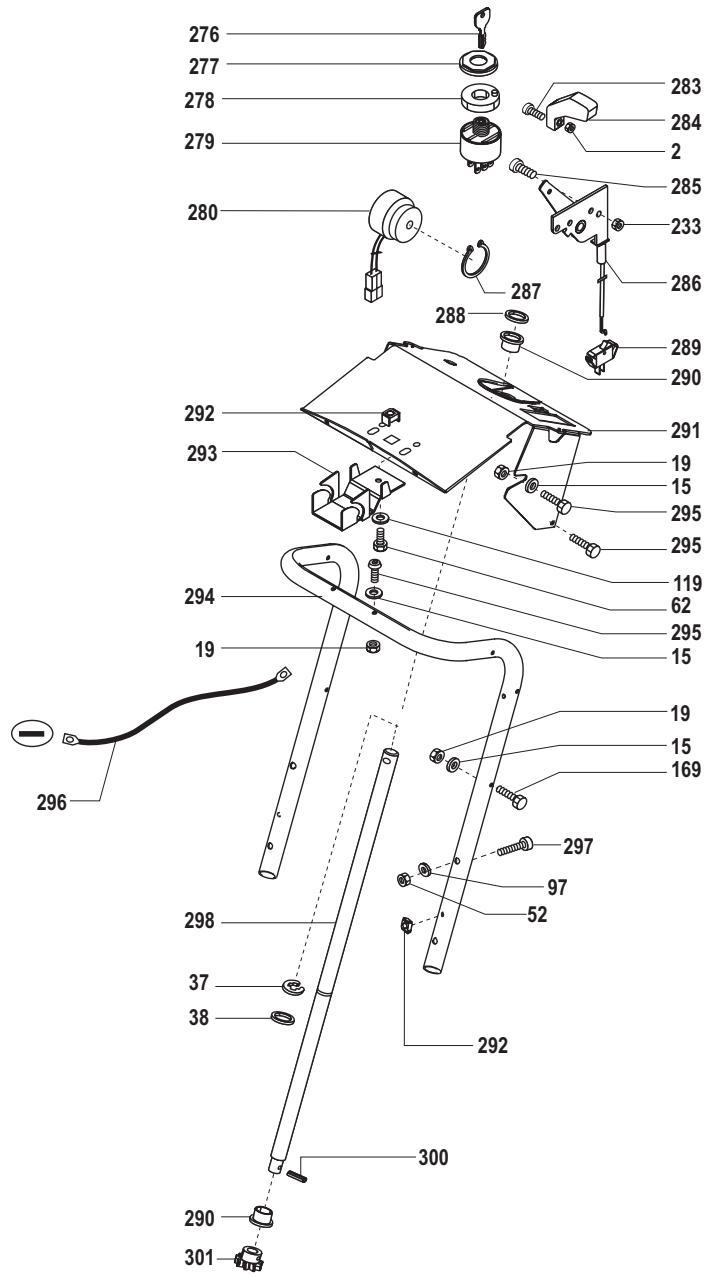

289	1	1	1	1	1	663 514 328	KIPPSCHALTER LICHT		TOGGLE SWITCH, LIGHT	INTERRUPTEUR À BASCULE LUMÈRE	INTERRUPTOR C. MANDO BASCULANTE
290	2	2	2	2	2	663 514 197	EP-BUNDBUCHSE		EP FLANGE BUSHING	DOUILLE À COLLET EP	CASQUILLO DE PLÁSTICO CON BORDE
291	1	1	1	1	1	663 514 085	STÜTZBLECH		SUPPORT PLATE	TÔLE SUPPORT	CHAPA DE APOYO
292	7	7	9	7	9	663 321 126	KAFIGMUTTER	M6	CAGE NUT	ECROU DE CAGE	TUERCA DE LA CAJA
293	1	1	1	1	1	663 514 416	EINRASTBLECH		SNAP-IN PANEL	TÔLE D'ACCROCHAGE	CHAPA DE INSERCión
294	1	1	1	1	1	663 514 049	STÜTZHOLM		SUPPORT BAR	CHAPEAU SUPPORT	BARRA DE APOYO
295	6	6	6	6	6	663 701 489	SECHSKANTSCHAUBE	M6X 35 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
296	1	1	1	1	1	663 514 889	ZUSATZ MASSEKABEL		ADD. GROUND CABLE	CÂBLE DE MISE À LA TERRE SUPPLÉ	CABLE DE MASA ADICIONAL
297	4	4	4	4	4	663 703 191	SENKKOPFCSCHRAUBE	M8X 40 DIN7991	COUNTERSUNK SCREW	BOULON À TÊTE FRAISÉE	TORNILLO DE CABEZA AVELLANADA
298	1	1	1	1	1	663 514 032	LENKSÄULE		STEERING COLUMN	COLONNE DE DIRECTION	COLUMNA DE DIRECCION
299	2	2	2	2	2	663 701 166	PASSSCHEIBE	Q20X28X0,5 DIN988	SHIM RING	RONDELLÉ D'AJUSTAGE	ARANDELA DE AJUSTE
300	1	1	1	1	1	663 704 275	SPANNNSTIFT	6X 24 DIN7344	ROLL PIN	Goupille DE SERRAGE	PASADOR DE SUJEÇÃO
301	1	1	1	1	1	663 514 009	LENKUNGSRITZEL		STEERING PINION	PIGNON DE DIRECTION	PIÑON DE DIRECCION

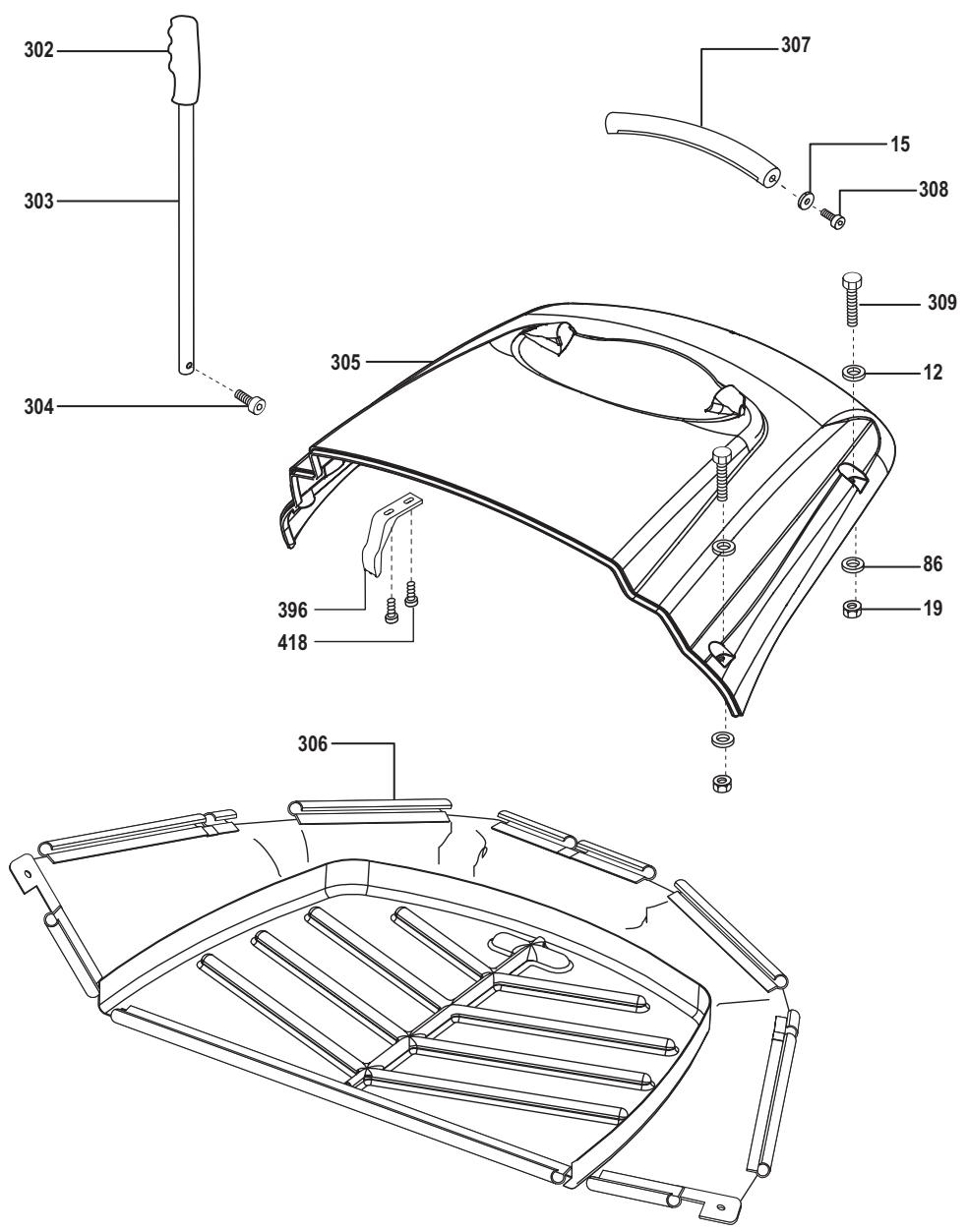

302	1	1				663 514 079	GRIFF FÜR HANDHEBEL		GRIP FOR HAND LEVER	POIGNée POUR LEVIER MANUEL	AGARRE PARA PALANCA MANUAL
303	1	1				663 407 830	HANDHEBEL BOX		HAND LEVER BOX	LEVIER BAC	PALANCA MANUAL DE LA CAJA
304	1	1				663 510 433	SCHNEIDSCHRAUBE	M6X12 2016	SELF-TAPPING SCREW	VIS DE COUPE	TORNILLO DE ROSCA CORTANTE
305	1	1				663 400 622	BOXDECKEL	RAL 2002	BOX COVER	COUVECLE DE BAC	TAPA DE LA CAJA
306	1	1				663 514 080	GEWEBESACK COMPLETT		TEXTILE SACK, COMPLETE	BAC EN TISSU COMPLET	BOLSÀ DE TEJIDO, COMPRETO
307	1	1				663 514 655	BOXGRAFF		BOX HANDLE	POIGNée DE BAC	AGARRÉ DE LA CAJA
308	2	2				663 514 802	SCHRAUBE	PT-KB 60X20	SCREW	VIS	TORNILLO
309	9	9	4	4	4	663 703 363	SECHSKANTSCHRAUBE	M6X35 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL

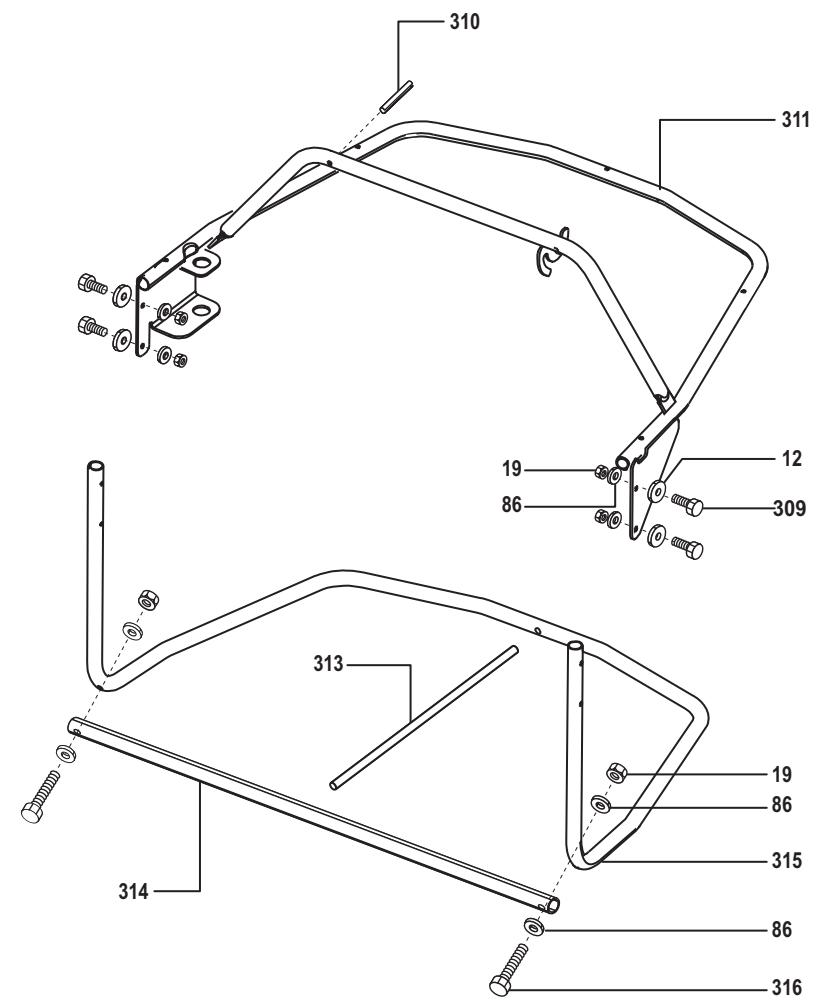

310	1	1				663 700 166	SPANNHUELSE	Ø 6X40 DIN1481	CLAMPING SLEEVE	DOUILLE DE SERRAGE	MANGuito Y TUERCA DE APRIETE
311	1	1				663 521 292	BOXR. GESCHWEISST		BOX PIPE, WELDED	TUYAU DE BAC SOUDÉ	TUBO DE LA CAJA SOLDADO

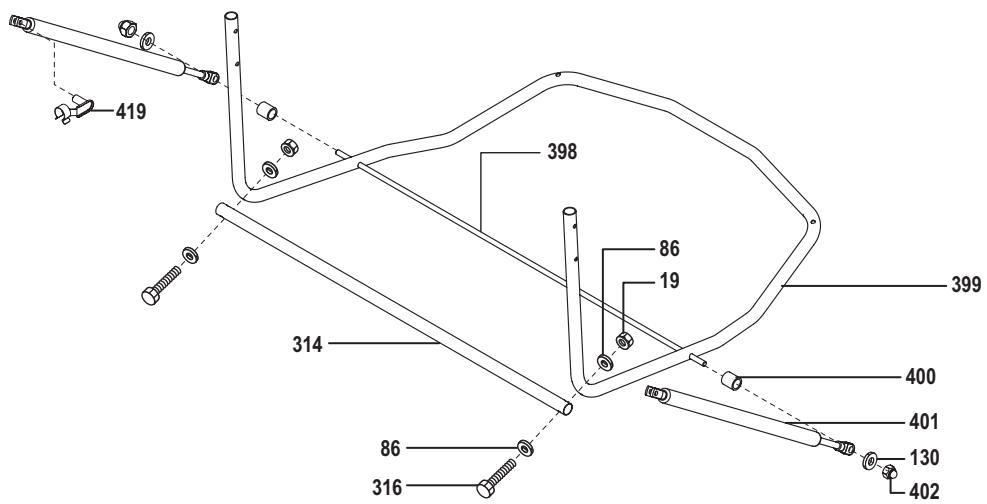

313	1	1				663 424 330	LÄNGSSTREBE		JACK STAY	ENTRETOISE LONGITUDINAL	PUNTAL LONGITUDINAL
314	1	1	1	1	1	663 514 183	QUERSTREBE BOX		CROSS BRACE BOX	ENTRETOISE TRANSVERSALE BAC	PUNTAL TRANVERSAL CAJA
315	1	1				663 514 182	BOXROHR UntEN		BOX PIPE BOTTOM	TUYAU DE BAC EN BAS	TUBO DE LA CAJA ABAJO
316	2	2	2	2	2	663 703 563	SECHSKANTSCHRAUBE	M6X45 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
317	1	1				663 521 362	KABELBAUM	82 CM	CABLE HARNESS	FAISCEAU DE CÂBLES	ARNÉS DE CABLES
318	1	1				663 514 246	KABELBAUM LICH		CABLE HARNESS LIGHT	FAISCEAU DE CÂBLES LUMÈRE	ARNÉS DE CABLES LUX
319	1	1				663 514 473	SICHERUNG	5A	FUSES	FUSIBLE	PROTECCION
320	1	1	1	1		663 521 353	DIODE	5A IN5408 T	DIODE	DIODE	DIODO
321	1	1	1	1	1	663 521 363	KABEL STARTER/RELAIIS	10 MM	CABLE STARTER/RELAY	CÂBLE DEMARRAGE/RELAIIS	CABLE STARTER/RELÉ
322	1	1	1	1	1	663 521 365	KABEL MASSELETUNG		CABLE GROUND CONDUCTOR	CÂBLE LIGNE DE MISE À LA MASSE	CABLE CONDUCCION DE MASA

TM-85, TM-102						Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota
323	1	1	1	1	1	663 521 366		KABEL BATTERIE/RELAIIS		CABLE BATTERY/RELAY	CABLE BATTERIE/RELÉ
324			1	1	1	663 496 401		TRITTPLATTE LINKS	RAL9005, 102	TREADLE LEFT	MARCHEPIED À GAUCHÉ
325			2	2	2	663 521 852		VORDERRAD	13"X6,5" RAL9006	FRONT WHEEL	ROUE AVANT
327			1	1	1	663 482 401		RAHMEN	102 CM RAL9005	FRAME	CADRE
328			1	1	1	663 484 530		LAGERWELLE		BEREING SHAFT	ARBRE DE COUSSINET
329			1	1	1	663 703 974		SENKSCHRAUBE	M5X 20 DIN965	COUNTERSUNK SCREW	VIS À Tête FRAISÉE
330			1	1	1	663 701 478		SICHERUNGS- HUTMUTTER	M5 DIN986	SELF-LOCKING CAP NUT	ECROU BORGNE DE SÉCURITÉ
331			1	1	1	663 513 010		SCHNELLBEFESTIGER	Ø 16 SXN 27	SNAP-ON FIXING	DISPOSITIF DE FIXATION RAPIDE
332			1			663 521 048		FAHRANTRIEBSRIÉMEN	102CM	DRIVE BELT	CORRUOIES DE SYST. D'ENTRAÑEMENT
333			2	2	2	663 521 853		HINTERRAD	18"X8,5" RAL9006	REAR WHEEL	ROUE ARRIÈRE
334	2	2	2	2	2	663 704 272		PASSSSCHEIBE	8X14X1,0 DIN988	SHIM RING	RONDELLA D'AJUSTAGE
335			1	1	1	663 514 942		VERRIEGELUNGSKNOPF	RAL 9005	LOCKING BUTTON	Tête DE VERROULLAGE
336			1	1	1	663 493 830	=> 4D15-6444	VERRIEGELUNG KPL.		LOCKING SYSTEM CPL	VERROULLAGE COMPLET
336			1	1	1	663 461 288	4D15-6444 =>	VERRIEGELUNG KPL.		LOCKING SYSTEM CPL	VERROULLAGE COMPLET
337			1	1	1	663 521 042	=> 4D15-6444	RÜCKHOLFEDER		RETURN SPRING BOX	RESSORT DE RAPPEL
337			1	1	1	663 461 292	4D15-6444 =>	RÜCKHOLFEDER		RETURN SPRING BOX	RESSORT DE RAPPEL
338			1	1	1	663 511 249		SCHNELLBEFESTIGER	Ø 7 MM 7SXN26	SNAP-ON FIXING	DISPOSITIF DE FIXATION RAPIDE
339			1	1	1	663 486 201		LAGERARM RECHTS UNTEN	RAL9005	BEARING ARM, RIGHT BOTTOM	BRAS DE ROULEMENT À DROITE EN BAS
340			1	1	1	663 486 301		LAGERARM RECHTS OBEN	RAL9005	BEARING ARM, RIGHT TOP	BRAS DE ROULEMENT À DROITE EN HAUT
341			1	1	1	663 486 401		LAGERARM LINKS UNTEN	RAL9005	BEARING ARM, BOTTOM	BRAS DE ROULEMENT À GAUCHÉ EN BAS
342			1	1	1	663 486 701		LAGERARM LINKS OBEN	RAL9005	BEARING ARM, TOP	BRAS DE ROULE. À GAUCHÉ EN HAUT
343			4	4	4	663 700 844		FLACHRUNDSCHRAUBE	M8X 20 DIN603	MUSHROOM HEAD BOLT	BOULON À Tête BOMBÉE
344			1	1	1	663 483 801	=> 4D15-6444	RÜCKWAND	102, RAL9005	REAR WALL	MUR ARRIÈRE
344			1	1	1	663 461 510	4D15-6444 =>	RÜCKWAND	102, RAL9005	REAR WALL	MUR ARRIÈRE
345			2	2	2	663 701 375		LINSENKOPFSCHRAUBE	M6X12 DIN7985	FILLISTER-HEAD SCREW	VIS À Tête GOUTTE-DE-SUIF
346			1	1	1	663 493 630	=> 4D15-6444	BOXVERRIEGELUNG		BOX LOCKS	VERROULLAGE DE BAC
346			1	1	1	663 461 287	4D15-6444 =>	BOXVERRIEGELUNG		BOX LOCKS	VERROULLAGE DE BAC
347			2	2	2	663 317 280		KABELSCHILLE		CABLE CLIP	COLLIER DE CÂBLE
348	1		1			663 512 997		SCHNEIDSCHRAUBE	M8X12 NR2021	SELF-TAPPING SCREW	VIS DE COUPE
349				1	1	663 514 882		FAHRANTRIEBSRIÉMEN	102 HYDRO	DRIVE BELT	COURROIES DE SYST. D'ENTRAÑEMENT
350		1	3	3	3	663 521 391		UMLENKOLLE + LAGER		DEFLECTION ROLLER + BEARING	ROULEAU DE RENVOI + PALIER
351			1	1	1	663 514 957		FÜHRUNGSBLECH 5-GANG	102CM	GUIDE PANEL 5 GEAR	TÔLE DE CONDUITE 5 VITESSES
352			1	1	1	663 514 943		PASSFEDER	1/4"X1/4"X1"	FEATHERKEY	RESSORT D'AJUSTAGE
Pos.	TM-85.13	TM-85.13	TM-102.13	TM-102.17 H	TM-102.18 H	Teil-Nr. Part No. No. de pièce No. de pieza
353			1	1	1	663 485 730		ANTRIEBSSEGMENT		DRIVE SEGMENT	SEGMENT D'ENTRAJINEMENT
354			1	1		663 514 876		MESSERBREMSKUPPLUNG	102CM	KNIFE BRAKE COUPLING	ACCOUPLIMENT DE FREIN DE LAME
355			1	1	1	663 514 944		SCHRAUBE	UNF 7/16"X3"	SCREW	VIS
356			1	1	1	663 494 830		RIEMENFÜRHRUNG		BELT GUIDE DRIVE	CONDUITE DE COURROIRE
357			3	1	1	663 702 477		SECHSKANTSCHRAUBE	M8X 80 DIN931	HEXAGONAL HEAD SCREW	VIS HEXAGONALE
358			1			663 495 101		RIEMENFÜRHRUNG 5-GANG	RAL9005	BELT GUIDE 5-GEAR	CONDUITE DE COURROIRE 5 VITESSES
362			1			663 514 987		FLANSCHDICHTING	B&S 272293	FLANGE SEAL	GARNITURE D'ETANCHÉITE À BRIDE
366			2	4	663 702 756		SICHERUNGSSCHEBE	SCHNORR S8	LOCKING-WASHER	RONDELLÉ DE SECURITÉ	ARANDELA DE SEGUIRIDAD
367			2	4	663 461 209		INNEN-6KT-SCHRAUBE	UNC 5/16"X3/4"	ALLEN SCREW	BOULON À SIX PANS CREUX	TORNILLO DE CabeZA CON HEX. INT.
368			1			Briggs & Stratton		MOTOR	B&S 16,5HP OHV I/C	MOTOR	MOTEUR
369			1	2	2	663 701 521		SECHSKANTSCHRAUBE	M8X40 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE
372			1	1	1	663 461 493		RIEMENFÜRHRUNG	HYDRO102, RAL9005	BELT GUIDE	CONDUITE DE COURROIRE
373			1	1	1	663 487 501		ABDECKUNG MÄHANTR. RE.	RAL9005	COVER, MOWER DRIVE RIGHT	RECOUVREMENT COMM. DE COUPE DR.
374			5	5	5	663 703 484		FLACHRUNDSCHRAUBE	M5X 16 DIN603	MUSHROOM HEAD BOLT	BOULON À Tête BOMBÉE

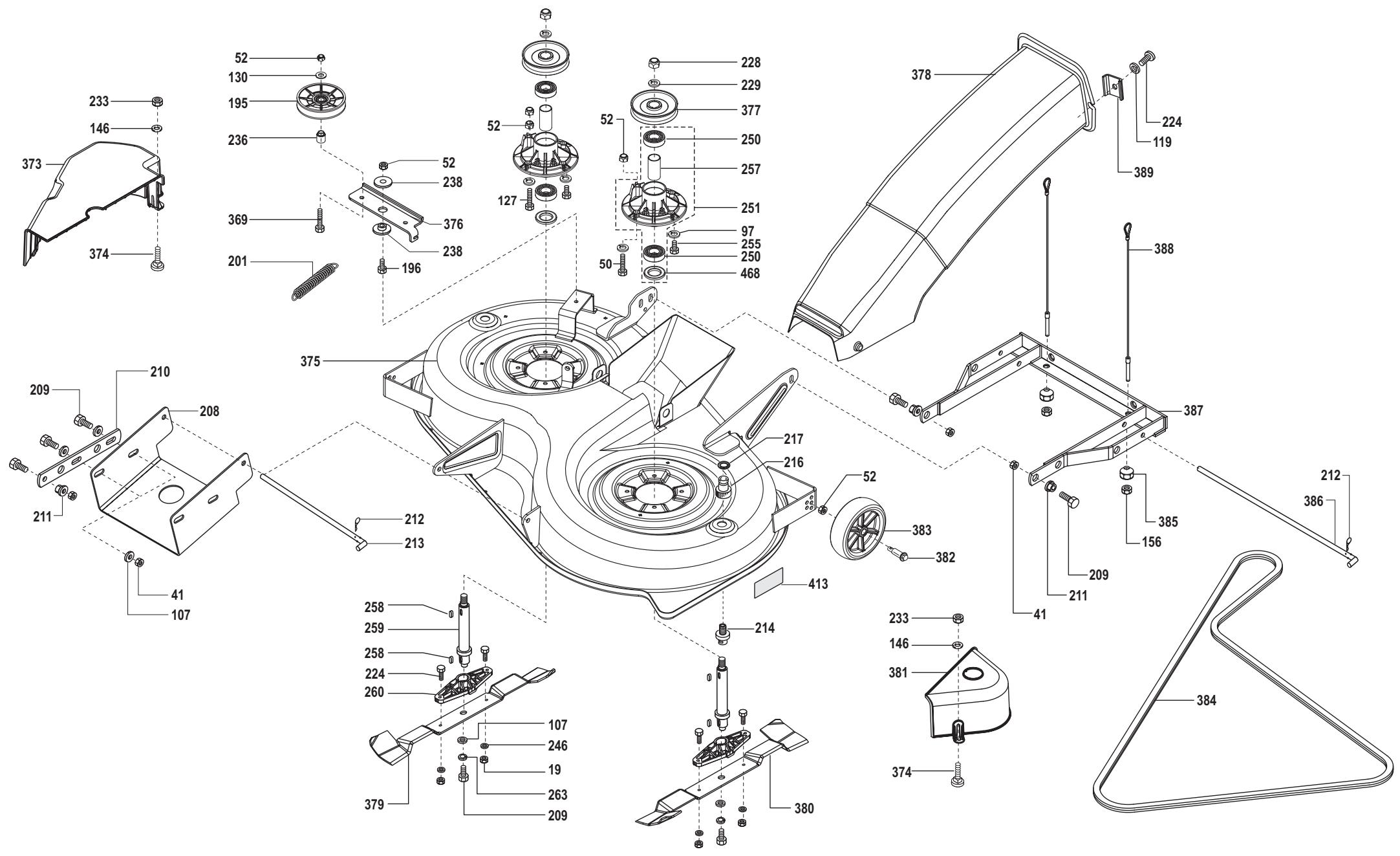

375			1	1	1	663 482 601		SCHNEIDGEHÄUSE	102CM RAL9005	CUTTING HOUSING	CARTER DE COUPE
376			1	1	1	663 486 830		SPANNWIPPE		TENSION ROCKER	BASCULE DE SERRAGE
377			2	2	2	663 521 451		RIEMENSCHEBE		PULSEY	POULIE À GORGE POUR COURROIRE
378			1	1	1	663 514 851		AUSWURFKANAL	102CM	DISCHARGE CHUTE	CANAL D'ÉJECTION
379			1	1	1	663 521 207		FLÜGELMESTER RECHTS	102CM	ROTARY KNIFE, RIGHT	LAME À AILETTES À DROITE
380			1	1	1	663 521 208		FLÜGELMESTER LINKS	102CM	ROTARY KNIFE, LEFT	LAME À AILETTES À GAUCHE
381			1	1	1	663 489 701		ABDECKUNG LINKS	RAL9005	COVER, LEFT	RECOUVREMENT À GAUCHE
382			2	2	2	663 521 110		RADBOLZEN		WHEEL BOLT	BOULON DE ROUE
383			2	2	2	663 514 887		RAD	125 R9005	WHEEL	ROUE
384			1	1	1	663 514 877		MAHANTRIEBSRIEMEN	102CM	MOWER DRIVE BELT	COUROIRE DE SYST. D'ENTR. DE COUPE
385			2	2	2	663 890 005		KUGELKOPFSCHRAUBE	M8	BALL HEAD SCREW	VIS À Tête SPHERIQUE
386			1	1	1	663 486 630		ABSTECKSTANGE HINTEN		RANGE POLE, REAR	JALON ARRÈRE
387			1	1	1	663 483 401		AUFHÄNGUNG HINTEN	RAL9005	SUSPENSION REAR	SUSPENSION ARRIÈRE
388			2	2	2	663 514 861		DRAHTSEIL		CABLE	CABLE EN FILS D'ACIER
389			2	2	2	663 521 201		FIXIERUNGSSCHEBE	102CM	ALIGNMENT WASHER	RONDELLÉ DE FIXATION

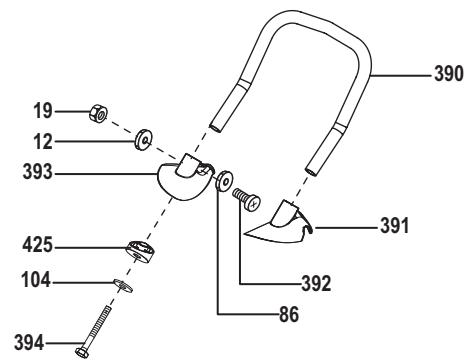

390			1	1	1	663 521 172		BOXGRIFF KPL. M. ROHREINS.	M8	BOX HANDLE, CPL. W. PIPE SET	POIGNEE DE BAC CPL.
391			1	1	1	663 105 601		AUFSATZ LINKS	RAL9005	TOP LEFT	CHAPEAU À GAUCHE
392			2	2	2	663 700 496		INNEN-6KT-SCHRAUBE	M6X 20 DIN912	ALLEN SCREW	BOULON À SIX PANS CREUX
393			1	1	1	663 105 701		AUFSATZ RECHTS	RAL9005	TOP RIGHT	CHAPEAU À DROITE
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H2	Teil-Nr. Part No. No. de pièce No. de pieza	SECHSKANTSCHRAUBE	M8X60 DIN933	HEXAGONAL HEAD SCREW	VIS HEXAGONALE	TORNILLO HEXAGONAL
							VERSCHLUSSTOPFEN	RAL9005	STOPPER	BOUCHON DE FERMETURE	TAPON DE CIERRE
394			2	2	2	663 701 704
395			1	1	1	663 104 101
396	1	1	1	1	1	663 521 038

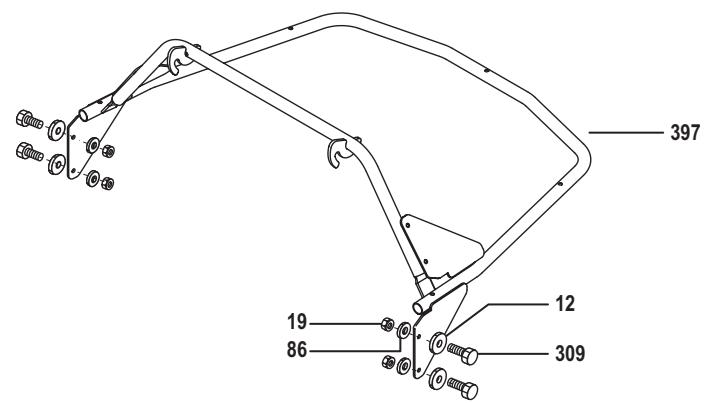

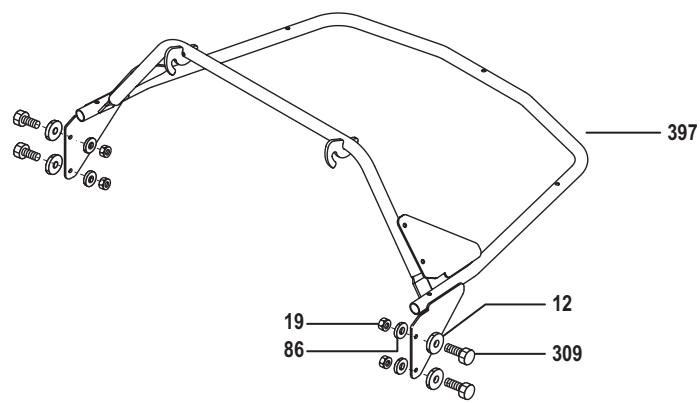

397			1	1	1	663 499 401
398			1	1	1	663 489 530
399			1	1	1	663 514 884
400			2	2	2	663 499 330
401			2	2	2	663 514 885
402			2	2	2	663 701 124
403			1	1	1	663 514 883
404			1	1	1	663 521 364
405			1	1		663 521 173
406			1			663 521 111
407			1	1		663 521 112
408	1	1				663 700 528
409			1	1	1	663 514 879
410	1	1	1	1	1	663 526 506
411			1	1	1	663 521 035
412			1	1	1	663 521 032
413	1	1	2	2	2	663 526 507
414	2	2	2	2	2	663 521 606

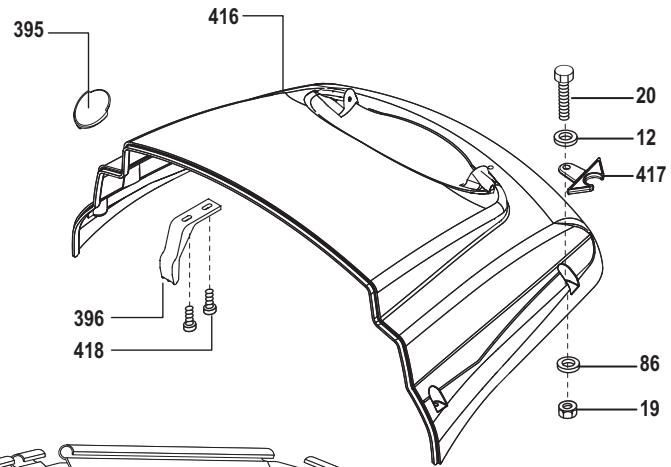

416			1	1	1	663 521 579
417			2	2	2	663 521 459
418	2	2	2	2	2	663 348 954
419	2	2	2	2	2	663 521 269
420	2	2	2	2	2	663 521 268
421			2	2	2	663 546 220
422			2	2	2	663 546 222
423	2	2				663 546 219
424	2	2				663 546 221
425			2	2	2	663 521 471
428					1	663 521 718
429					1	663 521 602

TM-85, TM-102						Teil-Nr. Part No. No. de pièce No. de pleza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H
430	1	1	1	1	1	663 521 572		OBERTEIL HAUBE	RAL 2002	TOP SECTION DECK	ELÉMENT SUPÉRIEUR CAPOT	PARTE SUPERIOR CUBIERTA
431	1	1	1	1	1	663 521 575		SEITENTEIL HAUBE RECHTS	RAL 2002	SIDE SECTION DECK RIGHT	ELÉMENT LATERAL CAPOT À DROITE	PIEZA LATERAL CAPÔ DERECHA
432	1	1	1	1	1	663 521 576		SEITENTEIL HAUBE LINKS	RAL 2002	SIDE SECTION DECK LEFT	ELÉMENT LATERAL CAPOT À GAUCHE	PIEZA LATERAL CAPÔ IZQUIERDA
433	1	1	1	1	1	663 521 573		FRONTTEIL HAUBE	RAL 2002	FRONT SECTION DECK	PIÈCE AVANT CAPOT	PARTE FRONTAL CUBIERTA
434	1	1	1	1	1	663 521 720		SCHEINWERFER KPL.	10W, HALOGEN	HEADLAMP COUPLING	PHARE COMPLET	FARO KPL.
435	1	1	1	1	1	663 521 578		ABDECKUNG LICHTSCHEIBE	RAL 2002	COVER, LIGHT PANEL	RECOUVREMENT PLAQUE LUMINEUSE	CUBIERTA TULIPA
436	1	1	1	1	1	663 521 460		SCHARNIERBLECH HAUBE4		HINGE PANEL DECK 4	TÔLE CHARNIÈRE CAPOT 4	CHAPA BISAGRA CAPÔ4
437	2	2	2	2	2	663 521 679		SCHRAUBE	30X12 WN 5452VZ	SCREW	VIS	TORNILLO
439	6	6	6	6	6	663 521 676		SCHNAPPMUTTER	NU 0921	SNAP NUT	ECROU À CLIQUET	TUERCA
440	1	1	1	1	1	663 521 462		ANBINDUNGSBLECH LINKS		CONNECTION PANEL, LEFT	TÔLE DE RATTACHAGE À GAUCHE	CHAPA DE CONEXión IZQUIERDA
441	1	1	1	1	1	663 521 461		ANBINDUNGSBLECH RECHTS		CONNECTION PANEL, RIGHT	TÔLE DE RATTACHAGE À DROITE	CHAPA DE CONEXión DERECHA
442	1	1	1	1	1	663 521 475		WärMELEITBLECH HAUBE4		CONVECTOR PLATE DECK 4	TÔLE DE GUIDADE DE CHALEUR CAPOT 4	CHAPA CONDIC. DE CALOR DEL CAPÔ4
444						1	663 521 684		MESSERBREMSKUPPLUNG	102CM	KNIFE BRAKE COUPLING	ACCOUPLEMENT DE FREIN DE LAME	ACOPLAMIENTO D. FRENO DE LA CUCH.
445						1	Briggs & Stratton		MOTOR	B&S 18 HP OHV INTEK	MOTOR	MOTEUR
446						2	663 514 618		DICTUNG	NR.35-414	SEAL	JOINT
447						1	663 521 583		KRÜMMERROHR RECHTS		MANIFOLD PIPE, RIGHT	TUYAU À COUDE À DROITE
448						1	663 521 585		KRÜMMERROHR LINKS		MANIFOLD PIPE, LEFT	TUYAU À COUDE À GAUCHE
449						1	663 521 469		AUSPUFFHALTEBLECH		EXHAUST HOLDER PANEL	TÔLE DE SUPPORT D'ECHAPPEMENT
450						1	663 521 683		AUSPUFF 2-ZYLINDER		EXHAUST 2-CYLINDER	ECHAPPEMENT 2 CYLINDRES
451	1	1	1	1	1	663 521 476		LUFTLEITBLECH 2-ZYL.		VANE 2-CYLINDER	TÔLE CHICANE 2 CYLINDRES	CHAPA CONDUCTORA DEL AIRE 2 CIL.
452	2	2	2	2	2	663 700 798		MUTTER	M6 DIN 980	NUT	ECROU	TUERCA
453						1	663 521 769		BENZINSCHLAUCH ZUSCHN.	450MM	FUEL HOSE CUT	COUPE TUYAU D'ESSENCE
454						1	663 521 729		GASFERNBED. 2-ZYLINDER		PNEUM. REMOTE CONTR. 2-CYL.	TÉLÉCOMM. D'ACCÉLÉRATEUR 2 CYL.
455						1	663 521 741		ANSCHLAGWINKEL		STOP ANGLE	SAUTERRELLE
456						1	663 521 740		LADEKABEL 2-ZYLINDER		CHARGER CABLE 2-CYLINDER	CABLE DE CHARGEUR 2 CYLINDRES
457	4	4	4	4	4	663 700 483		SCHRAUBE	M6X12 DIN933	SCREW	VIS	TORNILLO
458	1	1	1	1	1	663 521 395		VERSTELLKONSOLE SITZ		SHIFT CONSOLE SEAT	PUPITRE DE RÉGLAGE SIÉGE	CONSOLA DE AJUSTE DEL ASIENTO
459	1	1	1	1	1	663 521 727		DISTANZBUCHSE		SPACING BUSH	DOUILLE D'DECARTEMENT	CASQUILLO DE DISTANCIA
460	2	2	2	2	2	663 521 480		FLÜGELSCHRAUBE	M8X20	WING SCREW	VIS À OREILLES	TORNILLO DE MARIPOSA
461	1	1	1	1	1	663 521 846		STOSSSTANGE	R9005	BUMPER	PARE-CHOCS	PARACHOUES
462						1	663 521 726		AUSPUFFKRUMMER		EXHAUST MANIFOLD	CODUE D'ECHAPPEMENT
463						1	663 521 732		AUSPUFF		EXHAUST	ESCAPE
464						1	663 521 733		DEFLECTOR B&S		DEFLECTEUR B&S	DEFLECTOR B&S

TM-85, TM-102						Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H
465				4		663 700 959		SCHEIBE	4,3 6798	DISC	DISQUE	DISCO
466					1	663 461 075		SICHERUNG	10A	FUSES	FUSIBLE	PROTECCION
467	4	4	4	4	4	663 450 263		BUCHSE-VORDERRAD		BUSHING FRONT WHEEL	DOUILLE-ROUE AVANT	COJINETE RUEDA DELANTERA
468	1	1	2	2	2	663 704 863		WELLENDICHTRING	30X52X5	RADIAL SHAFT SEAL RING	BAGUE À LÉVRES	ANILLO DE OBTURACión PARA EJES
469	1	1	1			663 461 120		AUSPUFFKRÜMMER		EXHAUST MANIFOLD	COUDE D'ECHAPPEMENT	CODO DE ESCAPE
470	4	4	4	4	4	663 461 290		SCHEIBE	Ø 42 MM	DISC	DISQUE	DISCO
471	4	4	4	4	4	663 461 289	4D15-6444 =>	RADKAPPE		WHEEL CAP	ENJOLIVEUR	TAPA DE LA RUEDA
472	1	1	1	1	1	663 461 118		ABDECKKAPPE		COVER CAP	CAPUCHON	TAPA
473	1	1	1	1	1	663 461 497		WIPPE FÜR KUPPLUNG		ROCKER FOR CLUTCH	BASCULE DE EMBRAYAGE	BALANCEO DE EMBRAGUE
474	1	1	1	1	1	663 461 498		ZUGSTANGE FÜR KUPPLUNG		TIE ROD	BARRE DE REMORQUAGE	BARRA DE ARRASTRE
475	1	1	1	1	1	663 461 499		DISTANZBUCHSE		SPACING BUSH	DOUILLE D'ÉCARTEMENT	CASQUILLO DE DISTANCIA
476	1	1	1	1	1	663 461 500		ZUGFEDER		TENSION SPRING	RESSORT DE TRACTION	MUELLE DE TRACCION
477	2	2	2	2	2	663 461 501		DISTANZSCHEIBE		SPACER WASHER	RONDELLÉ D'ÉCARTEMENT	DISCO DISTANCIADOR
478	1	1	1	1	1	663 461 502		KUGELFÜHRUNG		GUIDE	CONDUITE	GUIA
479		1		1	1	663 461 429		KLEMMEIL		CLAMP ELEMENT	PIÈCE DE SERRAGE	PIEZA DE APRIETE
480		1		1	1	663 701 765		SCHEIBE	Ø 8,4 MM	DISC	DISQUE	DISCO
481		2		2	2	663 461 473		ANLAUFSCHEIBE	HYDRO-GEAR	DISC	DISQUE	DISCO
482		1		1	1	663 461 494		DISTANZHÜLSE	HYDRO-GEAR	SPACING BUSH	MANCHON D'ÉCARTEMENT	CASQUILLO DE DISTANCIA
483		2		2	2	663 461 506		SCHRAUBE		BOLT	BOULON	PERNO
484		1		1	1	663 461 514		RIEMENFÜHRUNG		BELT GUIDE	CONDUITE DE COURROIE	GUIA DE LA CORREA
485		1				663 461 503		RIEMENFÜHR. BEF.-BLECH		BELT GUIDE PANEL	TÔLE DE CONDUITE DE COURROIE	CHAPA P. EL GUIADO DE LA CORREA
486		1				663 461 505		ZENTRIERHÜLSE		CENTRING SLEEVE GALVANISED	MANCHON DE CENTRAGE GALVANISÉ	CARCASA DE CENTrado, GALVANIZADA
487		1				663 461 506		BOLZEN		BOLT	BOULON	PERNO
•	1	1	1	1	1	663 302 594	ohne Abb.	ROHRSTECKSCHL. M. STIFT	19/21	TUB. SOCKET WRENCH W. PIN	CLÉ À PIPE AVEC CHEVILLE	LLAVE TUBULAR CON PASADOR
•	1	1	1	1	1	663 112 174	Zubehör o. Abb.	ANBAURAHMEN M. BEDIENH.	102CM H2	DETACH. FRAME W. OPER. LEV.	CHÂSSIS ANNEXE A. LEVIER DE COMM.	BASTIDOR P. MONTAJE C. PAL. DE MAN.
•	1	1				663 110 811	Zubehör o. Abb.	ANTRIEBSSATZ	82CM	DRIVE SET	ENSEMBLE D'ENTRAJÉNMENT	SET DE TRACCION
•	1	1				663 112 175	Zubehör o. Abb.	ANTRIEBSSATZ	82CM	DRIVE SET	ENSEMBLE D'ENTRAJÉNMENT	SET DE TRACCION
•			1	1	1	663 112 176	Zubehör o. Abb.	ANTRIEBSSATZ	102CM H2	DRIVE SET	ENSEMBLE D'ENTRAJÉNMENT	SET DE TRACCION
•	1	1				663 110 806	Zubehör o. Abb.	SCHNEEKETTEN (PAAR)	82CM	SNOW CHAINS (PAIR)	CHAÎNES ANTINEIGE (PAIRES)	CADENAS PARA NIEVE (PAR)
•			1	1	1	663 110 948	Zubehör o. Abb.	SCHNEEKETTEN (PAAR)	102CM	SNOW CHAINS (PAIR)	CHAÎNES ANTINEIGE (PAIRES)	CADENAS PARA NIEVE (PAR)
•	1	1	1	1	1	663 110 981	Zubehör o. Abb.	SCHWADABLAGE	85CM + 102CM	SWATH HOLDER	PATIN D'ANDAIN	MECANISMO AIPILADOR DE HIERBA
•	1	1	1	1	1	663 110 805	Zubehör o. Abb.	ANBAUKEHRMASCHINE	TK-520	DETACH. SWEEPER MACHINE	BALAYEUSE ANNEXE	MAQUINA BARREDORA PARA MONTAJE
•	1	1	1	1	1	663 110 813	Zubehör o. Abb.	ANHÄNGER KUPPLUNG		TRAILER COUPLING	ATTELAGE	ENGANCHE PARA REMOLQUE
TM-85, TM-102
Pos.	TM-85.13	TM-85.13 H	TM-102.13	TM-102.17 H	TM-102.18 H2	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseign. Nota	Bezeichnung	Spezifikation Specification	Description	Désignation	Denominación
·	1	1	1	1	1	663 110 804	Zubehör o. Abb.	ANHÄNGER	TA-250	TRAILER	REMORQUE	REMOLQUE
·	1	1	1	1	1	663 110 947	Zubehör o. Abb.	MULCHKIT	102CM	MULCH KIT	MASTIC DE MULCH	KIT DE MANTILLO
·	1	1	1	1	1	663 521 052	Zubehör o. Abb.	MULCHMESSER LINKS		MULCH KNIFE, LEFT	LAME DE MULCH À GAUCHE	CUCHILLA DE MANTILLO IZQUIERDA
·	1	1	1	1	1	663 521 051	Zubehör o. Abb.	MULCHMESSER RECHTS		MULCH KNIFE RIGHT	LAME DE MULCH À DROITE	CUCHILLA DE MANTILLO DERECHA
·	1	1	1	1	1	663 110 807	Zubehör o. Abb.	SCHNEESCHILD	TS-100	SNOW PLOW	BLINDAGE DE NEIGE	CARTEL PARA NIEVE
·	1	1	1	1	1	663 110 809	Zubehör o. Abb.	SCHNELLKUPPL. M. ANTR.		QUICK-RELEASE COUPL. W. DRIVE	RACCORD RAPIDE A. ENTRAÎNEMENT	ACOPLAMIENTO RÁPIDO C. TRACCión
·	1	1	1	1	1	663 110 810	Zubehör o. Abb.	SCHNELLKUPPL. O. ANTR.		QUICK-REL. COUPL. WITHO. DRIVE	RACCORD RAPIDE SANS ENTRAÎNEM.	ACOPLAMIENTO RÁPIDO SIN TRACC.
·	1	1	1	1	1	663 110 982	Zubehör o. Abb.	AUSSTELLUNGSSTÄNDER		DISPLAY STAND	BÉQUILLE D'ARRÊT	SOPORTE DE EXPOSICION
·	1	1	1	1	1	663 110 808	Zubehör o. Abb.	SICHERHEI. SCHNEESCHILD	TS-125	SAFETY SNOW GUARD	BLINDAGE DE NEIGE DE SECURITÉ	CARTEL DE SEGURIDAD PARA NIEVE

TM-85.13 TM-85.13 H

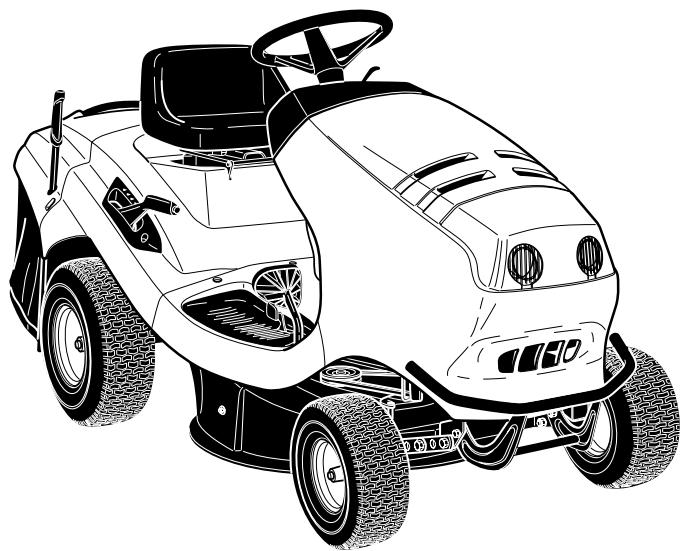

TM-102.13 TM-102.17 H TM-102.18 H2

DOLMAR

	Zeichenerklärung (D)	Key to symbols (GB)	Légende (F)	Explication de=síbolos (E)
→19999992000000→2003.04→TI 2003/07Acc.=mCorr.	Produktion bis Serien-Nr.Neues Teil ab Serien-Nr.Neues Teil ab Jahr / MonatSiehe Technische Information Jahr / Nr.Zubehör (nicht im Lieferumfang)Keine Serienausführung, jedoch verwendbarBeinhaltet Positions-Nr.MeterwareDruckfehlerberichtigung	Production to serial numberNew part from serial numberNew part from Year / MonthSee Technical Information Year / No.Accessories (not included in the delivery inventory)No standard execution, may be usedContains item numberSold by the meterError correction	Production jusqu'à n° de sérieNouveau piece à partir du n° de sérieNouveau piece à partir de année / moisVoir information technique année / n°Accessoires (non compris dans la livraison)Aucune exécut. en série, cependant utilisablecontient n° de numéroAù mètreRectification d'erreurs	Producción hasta N° de sériePieza{nueva a partir de N° de sériePieza{nueva a partir de ano / mesVéase inform. técnico anño / N°Accesorios (no incluido en la extension del suministro)No es de series, pero sirveContiene pos N°Por metroFe de erratas
	Verklaring der tekens (NL)	Chiarificazione dei symboli (I)	Objasnitev znakov (SLO)	Επεξήγηοισων (GR)
→1999992000000→2003.04→TI 2003/07Acc.=mCorr.	In productie tot série-Nr.Nieuw onderdeel vanaf série-Nr.Nieuw onderdeel vanaf一年多 / maandZie technische informatatie一年多 / Nr.Accessoires (niet meegeleverd)Geen serieuitvoering, maar wel bruikbaarOmvat Positie-Nr.MetergoedDrukfoutcorrectie	Produzione fino al n. di sérieNuovo pezzo a partire dal n. di sérieNuovo pezzo a partire dal anno / meseVedere il inform. tecnici del anno / n.Accessori (non compresi nell' insieme di fornitura)Non è un modello di série, ma ugualm. utilità.Comprende la posizione n.Articoli a metraggioRettificà di erre i di stampa	Produkcija do serijski stevilkeNovi del od serijski stev. daljeNovi del od leta / mesea daljeGlej tehnčne informacije od leta / stev.Pritikline (niso v obsegu dostave)Ni serijska izvedba, a uporabnoVsebuje pozicijsko stev.Metrsko blagoPopravek tiskovnih napak	Παρayωγή μέχρι του αριθμό σεμράςNéo εξαρτημα ποτ του αριθμό σεμράςNéo εξαρτημα ποτ του ετος / μήναΒλέπε πληροφρίες του τέχνικα του ετος / αριθμόΠροδετε Ενανκουν στη όυκευκαι παρδόσουςΔεν ἐχα εκδόθει σε σερά, αλλα χρηαμοτοίειταιΠερλαβάνει του αριθμό θέσηςΕμπόρεμα με το μέτροΔιόρθωση λάθους πίεσης
