Marque	PEAVEY
Modèle	MARK VIII BASS XP
Type de produit	Amplificateur de basse (tête)
Puissance de sortie	300 W RMS sous 4 ohms
Impédance minimale de charge	2 ohms
Alimentation	230 V~, 50/60 Hz (selon région)
Dimensions (H x L x P)	8,9 x 48,3 x 25,4 cm (2U rack)
Poids	7,5 kg
Entrées	High Gain (0 dB), Low Gain (-6 dB)
Égalisation	9 bandes graphique ±15 dB + graves/aigus actifs
Effets intégrés	Chorus (profondeur et vitesse réglables)
Compression	Compresseur/limiteur intégré avec sélecteur
Protection haut-parleur	DDT™ compression active/désactivable
Bi-amplification	Filtre actif crossover réglable avec sorties graves/aigus
Boucle d'effets	Envoi et retour (Preamp Out / Power Amp In)
Sortie directe	XLR équilibrée (préampli, compensée)
Pédale au pied	Pour contrôle Chorus (optionnelle)
Fusible	Type et valeur identiques en cas de remplacement
Nettoyage	Chiffon doux sec ; éviter produits abrasifs
Garantie	Variable selon pays (consulter distributeur local)

FOIRE AUX QUESTIONS - MARK VIII BASS XP PEAVEY

Quelle est la puissance de l'amplificateur Mark VIII Bass XP ?

L'amplificateur délivre 300 W RMS sous 4 ohms, avec une impédance minimale de charge de 2 ohms.

Puis-je utiliser un casque avec cet ampli ?

Non, le Mark VIII Bass XP ne possède pas de sortie casque. Utilisez une sortie ligne (Preamp Out ou XLR) vers un système d'écoute externe.

Comment régler l'égaliseur graphique ?

L'égaliseur graphique à 9 bandes offre une correction de ±15 dB sur chaque fréquence centrale. Réglez les curseurs pour ajuster le son selon vos préférences.

L'effet Chorus est-il réglable ?

Oui, l'effet Chorus dispose de deux réglages : Depth (profondeur) et Rate (vitesse). Il peut être activé via l'interrupteur ou une pédale au pied optionnelle.

Que signifie la compression DDT ?

DDT™ (Distortion Detection Technology) est un système de compression qui protège les haut-parleurs en limitant les signaux de crête. Il peut être désactivé si nécessaire, mais il est recommandé de le laisser actif.

Comment utiliser le mode bi-amplification ?

Connectez les sorties Low Out (graves) et High Out (aigus) à des amplificateurs de puissance distincts. Réglez d'abord la fréquence de coupure via le potentiomètre Crossover Frequency avant la mise sous tension.

Quel est le type de fusible à utiliser ?

Utilisez un fusible de même type et même valeur que celui d'origine. En cas de doute, consultez la notice ou un centre de service agréé.

Puis-je brancher une pédale d'effets dans la boucle ?

Oui, la boucle d'effets (Preamp Out / Power Amp In) accepte des pédales ou processeurs externes. Assurez-vous que l'appareil peut gérer un niveau d'entrée/sortie de 1 V.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager la finition.

Où trouver la notice complète ?

La notice complète est disponible gratuitement sur notice-facile.com en téléchargement PDF. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI MARK VIII BASS XP PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

ATTENTION Risques de choc électrique - NE PAS OUVRIR!

ATTENTION Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur qu'une pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide d'utilisation.

À utiliser avec la plupart des basses électriques. Elle donne un volume plus élevé de 6 dB que l'entrée "Low Gain".

LOW GAIN INPUT (entrée faible GAIN) (2)

Cette prise accepte les instruments à très haut niveau de sortie qui causeraient de la saturation (distorsion) sur l'entrée "High Gain". Si les deux entrées sont utilisées simultanément, les niveaux sont alors équivalents ("High Gain").

Prise de sortie servant à fournir des signaux à des appareils externes de traitement de signal ou d'effets à bas niveau.

Effects RETURN (retour d'effets) (4)

Prise d'entrée pour signaux provenant d'appareils externes de traitement de signal ou d'effets à bas niveau.

Ajuste le niveau de sortie du compresseur/limiteur.

Pour permettre le compresseur en activité, mettre le sélecteur en position «In». La DEL s'illumine lorsque le compresseur est actif. Le compresseur peut être mis en service ou hors service via le sélecteur ou à distance à l'aide de l'interrupteur au pied.

COMP/LIM (7)

Ajuste la profondeur de la compression (ratio de compression).

PRE GAIN (8)

Contrôle le gain d'entrée du préamplificateur.

BRIGHT SWITCH (interrupteur "BRIGHT") (9)

Accentue (de ± 8 dB) les fréquences aiguës. Enfoncer l'interrupteur à la position "In" pour permettre en service.

PUNCH SWITCH (sélecteur "PUNCH") (10)

Accentue (préférable à +8 dB) les fréquences moyennes graves. Activer en abaissant l'interrupteur à la position "In".

POST GAIN (11)

Commande le volume global de l'amplificateur. Le réglage final de niveau doit être effectué après avoir obtenu la sonorité désirée à l'aide des autres réglages.

LOW (égalisation grave) (12)

Réglage de tonalité active (type salle-de-bains), ± 15 dB, affectant les fréquences de registre grave.

ATTENTION: Une forte accentuation des fréquences graves augmente la consommation de puissance et les risques de dommages au haut-parleur.

Graphic EQ (égalisateur graphique à 9 bandes) (13)

Correction de ± 15 dB à chaque bande centrale.

HIGH (commande d'égalisation des fréquences aigües) (14)

Réglage de tonalité actif (type salle-haut, ±15 dB) contrôlant les fréquences de registre aigu.

POWER LED (DEL témoin de mise sous tension) (15)

S'allume lorsque l'ampli reçoit l'alimentation CA.

CHORUS ACTIVE LED (DEL d'activité CHORUS) (16)

Indique que l'effet "Chorus" est sélectionné. Le "Chorus" peut être mis en service par le sélecteur "Chorus Select" ou à distance à l'aide de l'interrupteur au pied.

CHORUS SELECT SWITCH (17)

Sert à mettre l'effet "Chorus" en/hors circuit. Pour mettre en circuit, placez l'interrupteur en position "In". La diode témoins verte située au-dessus de l'interrupteur s'allume lorsque l'effet est en service.

Contrôle la profondeur (intensité) de l'effet "Chorus".

RATE (réglage de vitesse) (19)

Contrôle la vitesse (fréquence) de l'effet "Chorus".

Sert à ajuster la fréquence du réseau de filtre de division ("crossover").

ATTENTION: Lorsque vous désirerez utiliser l'amplificateur en mode "Biamp", il est essentiel de sélectionner une fréquence de filtre ("crossover frequency") avant de le mettre sous tension. Une mauvaise sélection de fréquence de coupure (trop grave) peut endommager les haut-parleurs d'aigus.

Ajuste les niveaux relatifs entre les sorties du filtré actif ("crossover") : aigus sur "High Range Output" et graves sur "Low Range Output". Les autres sorties ne sont pas affectées par ce réglage.

S'allume lorsque le circuit de compression "DDT" intervient. Si l'interrupteur "Enable/Defeat" est en position "Defeat", la diode témoin est inopérante.

DDT™ compression enable/defeat (mise en service/hors service de la compression DDT) (23)

La compression DDT est désactivée lorsque le bouton poussoir est enfoncé. La DDT doit être active en tout temps afin de protéger les haut-parleurs.

LOW OUT (sortie graves) (24)

Fournit un signal post filtré ("post crossover") de registre grave pouvant être branché à l'entrée d'un amplificateur de puissance. À ce point, le signal sera traité par le "Chorus" si ce dernier est en fonction. Le niveau du signal dépend du réglage "Post Gain".

HIGH OUT (sortie haute) (25)

Fournit un signal aigu post filtré ("crossover") qui peut être branché à l'entrée d'un amplificateur de puissance. À ce point, le niveau de signal dépend du réglage "Post Gain".

HIGH OUT CHORUS (sortie CHORUS aigues) (26)

Fournit un signal post filtré ("post crossover") de registre aigu pouvant être branché à l'entrée d'un amplificateur de puissance. Le niveau du signal dépend du réglage "Post Gain".

Ces prises jack de boucle d'effets permettent l'insertion d'un appareil d'effets. Pour relier un appareil d'effets, branchez la sortie du préampli ("Preamp Output") à l'entrée de l'appareil. Branchez ensuite la sortie de l'appareil à l'entrée de l'ampli de puissance ("Power Amp Input"). Des câbles blindés de haute qualité doivent être utilisés pour ces connexions. La sortie "Preamp Output" peut aussi être utilisée pour amener le signal amplifié à une table de mixage, un magnétophone, ou autres. Branchez la sortie du préampli à l'entrée du magnétophone, mélangeur, etc, à l'aide de câbles blindés. Ce branchement n'affecte pas le fonctionnement de l'amplificateur.

NOTE: Le niveau de sortie du préampli est d'environ 1 volt sous impédance relativement basse (600 ohms). Les appareils d'effets insérés dans cette "boucle" doivent être capables de recevoir ce niveau d'entrée de 1 volt ainsi que de délivrer une sortie de 1 volt de façon à bien alimenter l'ampli de puissance. L'ampli de puissance possède un interrupteur interne qui débranche le préampli interne.

Sortie sur prise XLR équilibrée par transformateur servant au branchement "direct" de consoles de scène ou d'enregistrement. Sur cette sortie, les fréquences sont compensées de façon à assurer un bas niveau de bruit lors de l'utilisation.

Sert à brancher la pédale-interrupteur (en option). L'interrupteur au pied est utilisé pour activer ou désactiver le circuit "Chorus".

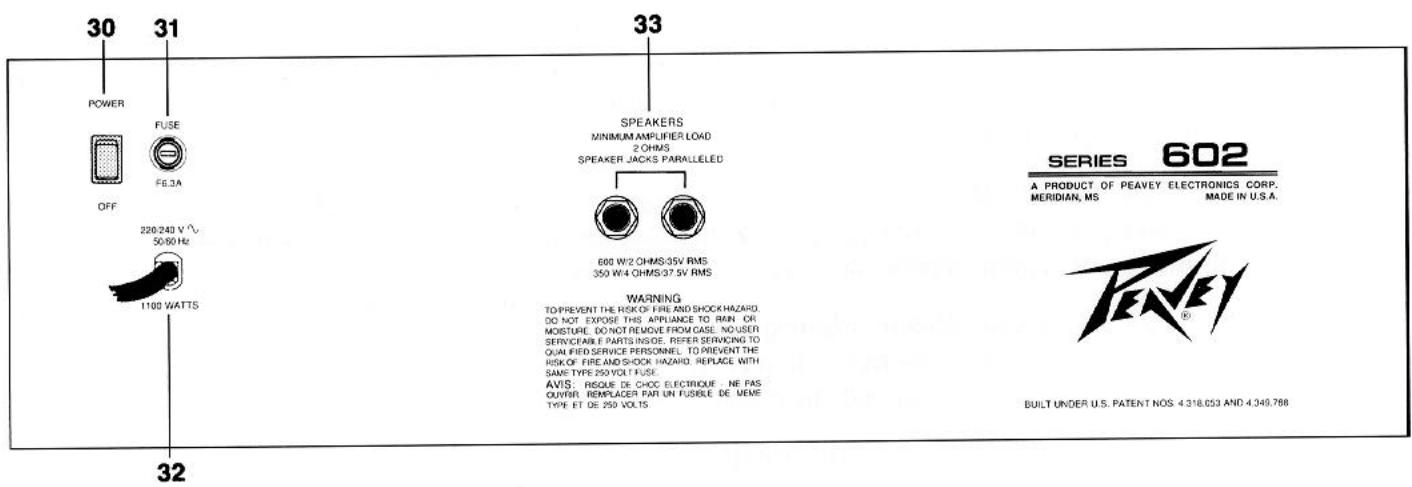

POWER SWITCH (interrupteur d'alimentation) (30)

Appuyez jusqu'en position "On" pour permettre sous tension.

FUSE (fusible) (31)

Le fusible se trouve à l'intérieur de son support. Si le fusible grille, IL DOIT ETRE REMPLACE PAR UN FUSIBLE DE MÉME TYPE ET MÉME VALEUR POUR EVITER TOUT DOMMAGE À L'APPAREIL ET ÉVITER D'ANNULER LA GARANTIE. Si le fusible grille de façon répétée, apportez l'appareil à un centre de service qualifié pour réparation.

Pour toute sécurité, nous avons incorporé un câble d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé d'enlever la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipement sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

Prises de sortie pour haut-parleur(s) externe(s). L'impédance totale réalisante doit être au minimum de 2 ohms.

Ces clauses de garantie ne sont variables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
