MARK VI BASS XP - Amplificateur de basse PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de basse
Marque	PEAVEY
Modèle	MARK VI BASS XP
Alimentation	Secteur CA, 3 fils avec mise à la terre
Fusible	Type et valeur spécifiques, remplacer uniquement par un fusible identique
Entrées	2 entrées instrument : High Gain (0 dB) et Low Gain (-6 dB)
Contrôles	Pre Gain, Bright Switch (+8 dB aigus), Punch Switch (+8 dB médiums graves), Post Gain, compresseur/limiteur, égalisation grave (Low, ±15 dB), égalisation aiguë (High, ±15 dB), égaliseur graphique 9 bandes (±15 dB), Chorus (Rate, Depth), sélecteur Chorus
Boucle d'effets	Preamp Output et Power Amp Input (jack 6,35 mm)
Sorties	Low Out (graves post-crossover), High Out Chorus (aigus post-crossover), prise pour haut-parleurs externes (impédance minimale 2 ohms)
Compression	Circuit DDT (protection haut-parleur) activable/désactivable, compresseur/limiteur intégré avec réglage de profondeur et DEL
Pédale optionnelle	Entrée pour interrupteur au pied (activation/désactivation du Chorus)
Dimensions (environ)	48 cm x 25 cm x 30 cm (L x H x P)
Poids (environ)	18 kg
Indicateurs lumineux	Power LED, Chorus Active LED, DDT LED
Nettoyage	Débrancher l'alimentation, nettoyer avec un chiffon sec
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier l'entretien à un personnel qualifié
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir ; utiliser une prise avec mise à la terre

FOIRE AUX QUESTIONS - MARK VI BASS XP PEAVEY

Comment brancher ma basse sur le MARK VI BASS XP ?

Utilisez l'entrée High Gain pour la plupart des basses. Si votre instrument a un niveau de sortie très élevé, utilisez l'entrée Low Gain pour éviter la saturation.

Comment activer le compresseur ?

Appuyez sur le bouton Comp/Lim en position 'In' pour activer le compresseur. La DEL s'allume. Ajustez le niveau de sortie avec le potentiomètre COMP/LIM.

Que fait le circuit DDT ?

Le circuit DDT (Differential Distortion Technique) est une compression de protection qui évite d'endommager les haut-parleurs. Il est conseillé de le laisser activé. La DEL s'allume lorsqu'il intervient.

Comment utiliser l'effet Chorus ?

Mettez l'interrupteur Chorus Select en position 'In' pour activer l'effet. La DEL verte s'allume. Réglez la vitesse avec RATE et la profondeur avec DEPTH. Vous pouvez aussi brancher une pédale optionnelle.

Puis-je utiliser un baffle externe ?

Oui, branchez-le sur les prises de sortie haut-parleur. L'impédance totale ne doit pas être inférieure à 2 ohms.

Comment régler l'égalisation ?

Utilisez les boutons LOW (graves) et HIGH (aigus) pour un réglage ±15 dB. L'égaliseur graphique à 9 bandes permet un réglage précis de ±15 dB par fréquence centrale.

Que faire si le fusible grille ?

Débranchez l'alimentation et remplacez-le par un fusible de même type et même valeur. Si le problème persiste, apportez l'appareil à un centre de service qualifié.

Comment brancher un effet externe ?

Utilisez la boucle d'effets : branchez la sortie Preamp Output sur l'entrée de l'effet, puis la sortie de l'effet sur l'entrée Power Amp Input. Utilisez des câbles blindés.

Puis-je utiliser l'ampli sans mise à la terre ?

Non, la prise doit être correctement mise à la terre pour des raisons de sécurité. N'utilisez pas d'adaptateur qui supprime la terre.

Comment nettoyer l'amplificateur ?

Débranchez-le toujours avant de nettoyer. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques.

MODE D'EMPLOI MARK VI BASS XP PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR! ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

À utiliser avec la plupart des basses électriques. Elle donne un volume plus élevé de 6 dB que l'entrée "Low Gain".

LOW GAIN INPUT (entrée faible GAIN) (2)

Cette prise accepte les instruments à très haut niveau de sortie qui causeraient de la saturation (distorsion) sur l'entrée "High Gain". Si les deux entrées sont utilisées simultanément, les niveaux sont alors équivalents ("Low Gain").

PRE GAIN (3)

Contrôle le gain d'entrée du préamplificateur.

BRIGHT SWITCH (interrupteur 'BRIGHT') (4)

Accentue (de ± 8 dB) les fréquences aiguës. Enfoncer l'interrupteur à la position "In" pour permettre en service.

PUNCH SWITCH (sélecteur "PUNCH") (5)

Accentue (préregle à +8 dB) les fréquences moyennes graves. Activer en abaissant l'interrupteur à la position "In".

POST GAIN (6)

Commande le volume global de l'amplificateur. Le réglage final de niveau doit être effectué après avoir obtenu la sonorité désirée à l'aide des autres réglages.

Ajustez le niveau de sortie du compresseur/limiteur.

Presser en position «In» pour activer le compresseur. La DEL s'illumine lorsque le compresseur est en service.

COMP/LIM (9)

Ajuste la profondeur de la compression (ratio de compression).

LOW (égalisation grave) (10)

Réglage de tonalité actif (type passage-bas, ± 15 dB), affectant les fréquences de registre grave.

ATTENTION: Une forte accentuation des fréquences graves augmente la consommation de puissance et les risques de dommages au haut-parleur.

Graphic EQ (égalisateur graphique à 9 bandes)

Correction de ± 15 dB à chaque bande centrale.

HIGH (commande d'égalisation des fréquences aigües) (12)

Réglage de tonalité actif (type passe-haut, ±15 dB) contrôlant les fréquences de registre aigu.

Contrôle la profondeur (intensité) de l'effet "Chorus".

CHORUS ACTIVE LED (DEL d'activité CHORUS) (14)

Indique que l'effet "Chorus" est sélectionné. Le "Chorus" peut être mis en service par le sélecteur "Chorus Select" ou à distance à l'aide de l'interrupteur au pied.

CHORUS SELECT SWITCH (interrupteur CHORUS) (15)

Sert à mettre l'effet "Chorus" en/hors circuit. Pour mettre en circuit, placez l'interrupteur en position "In". La diode témoin verte située au-dessus de l'interrupteur s'allume lorsque l'effet est en service.

RATE (réglage de vitesse) (16)

Contrôle la vitesse (fréquence) de l'effet "Chorus".

Ces prises jack de boucle d'effets permettent l'insertion d'un appareil d'effets. Pour relier un appareil d'effets, branchez la sortie du préampli ("Preamp Output") à l'entrée de l'appareil. Branchez ensuite la sortie de l'appareil à l'entrée de l'ampli de puissance ("Power Amp Input"). Des câbles blindés de haute qualité doivent être utilisés pour ces connexions. La sortie "Preamp Output" peut aussi être utilisée pour amener le signal amplifié à une table de mixage, un magnétophone, ou autres. Branchez la sortie du préampli à l'entrée du magnétophone, mélangeur, etc, à l'aide de câbles blindés. Ce branchement n'affecte pas le fonctionnement de l'amplificateur.

NOTE: Le niveau de sortie du préampli est d'environ 1 volt sous impédance relativement basse (600 ohms). Les appareils d'effets insérés dans cette "boucle" doivent être capables de recevoir ce niveau d'entrée de 1 volt ainsi que de délivrer une sortie de 1 volt de façon à bien alimenter l'ampli de puissance. L'ampli de puissance possède un interrupteur interne qui débranche le préampli interne.

S'allume lorsque le circuit de compression "DDT" intervient. Si l'interrupteur "Enable/D defeat" est en position "Defeat", la diode témoin est inopérante.

La compression "DDT" est mise hors circuit lorsque le bouton poussoir est en position "Out". Afin de protéger les haut-parleurs, la compression "DDT" devrait toujours être en service.

Electronic crossover (commande de fréquence de contrôle) (20)

Sert à ajuster la fréquence du réseau de filtre de division ("crossover").

ATTENTION: Lorsque vous désirerez utiliser l'amplificateur en mode "Biamp", il est essentiel de sélectionner une fréquence de filtré ("crossover frequency") avant de le mettre sous tension. Une mauvaise sélection de fréquence de coupure (trop grave) peut endommager les haut-parleurs d'aigus.

LOW OUT (sortie graves) (21)

Fournit un signal post filtré ("post crossover") de registre grave pouvant être branché à l'entrée d'un amplificateur de puissance. À ce point, le signal sera traité par le "Chorus" si ce dernier est en fonction. Le niveau du signal dépend du réglage "Post Gain".

HIGH OUT CHORUS (sortie CHORUS aigues) (22)

Fournit un signal post filtré ("post crossover") de registre aigu pouvant être branché à l'entrée d'un amplificateur de puissance. Le niveau du signal dépend du réglage "Post Gain".

Sert à brancher la pédale-interrupteur (en option). L'interrupteur au pied est utilisé pour activer ou désactiver le circuit "Chorus".

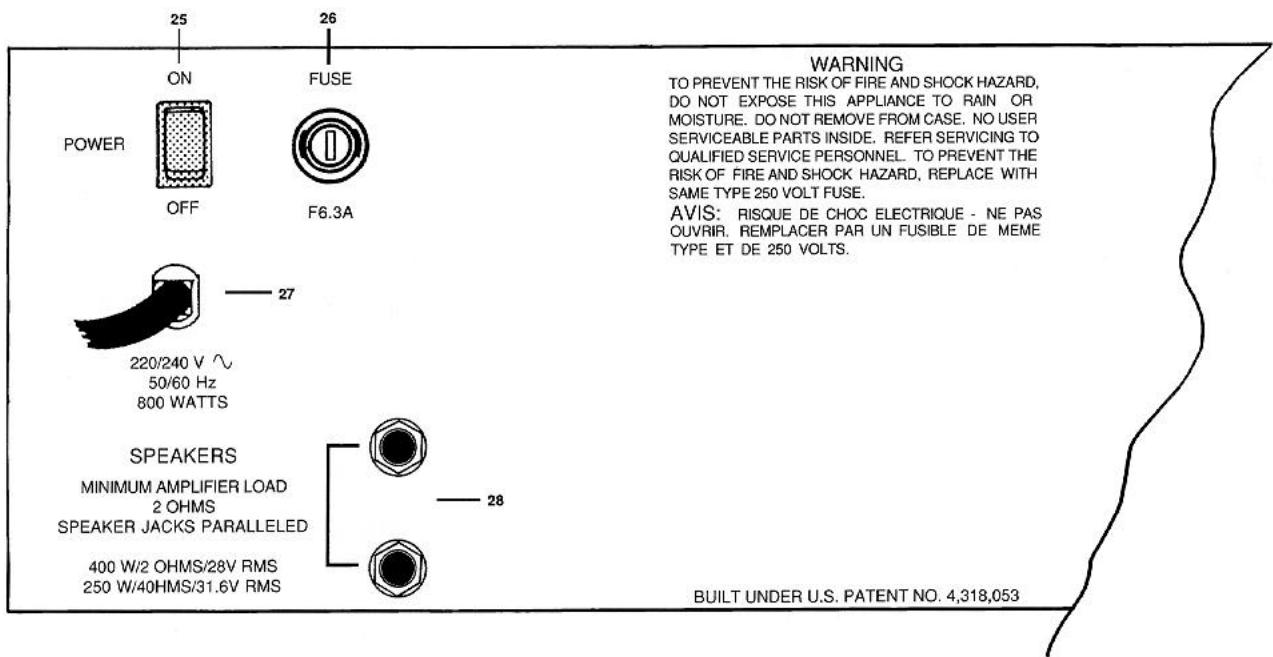

POWER LED (DEL témoin de mise sous tension) (24)

S'allume lorsque l'ampli reçoit l'alimentation CA.

POWER SWITCH (interrupteur d'alimentation) (25)

Appuyez jusqu'en position "On" pour permettre sous tension.

FUSE (fusible) (26)

Le fusible se trouve à l'intérieur de son support. Si le fusible grille, IL DOIT ÉTRE REMPLACÉ PAR UN FUSIBLE DE MÉME TYPE ET MÉME VALEUR POUR EVITER TOUT DOMMAGE À L'APPAREIL ET ÉVITER D'ANNULER LA GARANTIE. Si le fusible grille de façon répétée, apportez l'appareil à un centre de service qualifié pour réparation.

AVERTISSEMENT: LE FUSIBLE NE DOIT ETRE REMPLACÉ QUE LORSQUE LE CORDON D'ALIMENTATION EST DE BRANCHÉ DE LA SOURCE D'ALIMENTATION.

Pour toute sécurité, nous avons incorporé un cable d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé de déleaver la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipment sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

Prises de sortie pour haut-parleur(s) externe(s). L'impédance totale réalisante doit être au minimum de 2 ohms.

Ces clauses de garantie ne sont valables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
