MARK VI BASS - Amplificateur de basse PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de basse
Marque	PEAVEY
Modèle	MARK VI BASS
Alimentation	Secteur 120V ou 220-240V, 50-60Hz, via câble à 3 fils avec mise à la terre
Entrées instrument	High Gain (0 dB) et Low Gain (-6 dB) pour instruments à haut niveau
Contrôles de gain	Pre Gain (volume d'entrée) et Post Gain (volume global)
Égalisation	Grave (Low) et Aigu (High) actifs ±15 dB, Égaliseur graphique multibandes ±15 dB
Fonctions spéciales	Bright (+8 dB aigus), Punch (+8 dB médium-graves), Chorus avec réglages Rate et Depth
Compression	DDT™ avec interrupteur Enable/Defeat et LED d'activité
Sorties haut-parleurs	Prises pour haut-parleurs externes, impédance minimum 4 ohms
Boucle d'effets	Preamp Out et Power Amp In (niveau 1V, impédance 600 ohms)
Sorties préampli	High Out/Chorus (aigus post-filtre) et Low Out (graves post-filtre) pour bi-amplification
Pédale externe	Entrée pour interrupteur au pied (activation/désactivation Chorus)
Indicateurs	LED Power, LED Chorus Active, LED DDT Active
Protection	Fusible interne (remplacer par même type/valeur), mise à la terre via Ground Switch
Sécurité	Ne pas ouvrir, ne pas exposer à la pluie ou à l'humidité, déconnecter le cordon avant remplacement du fusible
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Pièces détachées	Fusible de rechange (type et valeur identiques)
Garantie	Variables selon pays (États-Unis/Canada : conditions spécifiques ; autres pays : selon distributeur)

FOIRE AUX QUESTIONS - MARK VI BASS PEAVEY

Quel type d'instrument puis-je brancher sur l'entrée High Gain ?

L'entrée High Gain est conçue pour la plupart des basses électriques. Elle offre un gain supplémentaire de 6 dB par rapport à l'entrée Low Gain.

À quoi sert l'interrupteur Bright ?

L'interrupteur Bright accentue les fréquences aiguës de ±8 dB pour plus de clarté et de brillance. Activez-le en position In.

Comment utiliser l'effet Chorus ?

L'effet Chorus peut être activé via l'interrupteur Chorus Select (position In) ou à distance avec une pédale optionnelle. La LED verte Chorus Active s'allume lorsque l'effet est en service. Ajustez la vitesse (Rate) et la profondeur (Depth) selon vos préférences.

Comment régler l'égaliseur graphique ?

L'égaliseur graphique permet une correction de ±15 dB sur chaque bande de fréquence. Utilisez les curseurs pour ajuster le son. Une forte accentuation des graves peut augmenter la consommation et risquer d'endommager le haut-parleur.

Qu'est-ce que la compression DDT ?

La compression DDT™ protège les haut-parleurs en limitant les pics de puissance. L'interrupteur Enable/Defeat permet de l'activer ou de la désactiver. Il est recommandé de la laisser en service (position Out). La LED DDT Active s'allume lorsque la compression intervient.

Comment brancher une boucle d'effets ?

Utilisez la sortie Preamp Output vers l'entrée de votre effet, puis la sortie de l'effet vers l'entrée Power Amp Input. Utilisez des câbles blindés de qualité. La sortie Preamp Output peut également être utilisée pour envoyer le signal vers une table de mixage ou un magnétophone.

Quelle impédance minimale pour les haut-parleurs externes ?

L'impédance totale des haut-parleurs branchés doit être d'au moins 4 ohms pour éviter tout dommage à l'amplificateur.

Que faire si le fusible grille ?

Débranchez d'abord le cordon d'alimentation. Remplacez le fusible par un fusible de même type et même valeur. Si le problème persiste, confiez l'appareil à un centre de service qualifié.

Comment éliminer un bourdonnement (hum) ?

Utilisez le sélecteur de mise à terre (Ground Switch) à l'arrière de l'ampli. Essayez les positions +, centrale ou - jusqu'à ce que le bruit diminue. Si le problème persiste, consultez un technicien. Note : ce sélecteur est inopérant sur les modèles 220/240V.

Puis-je utiliser un adaptateur secteur sans mise à la terre ?

L'appareil est fourni avec un câble à 3 fils avec mise à la terre pour votre sécurité. Il est déconseillé de retirer la broche de terre. Si nécessaire, utilisez un adaptateur de mise à la terre approprié pour réduire les risques de choc électrique et le bruit de fond.

MODE D'EMPLOI MARK VI BASS PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

ATTENTION Risques de choc électrique - NE PAS OUVRIR!

ATTENTION Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide d'utilisation.

À utiliser avec la plupart des basses électriques. Elle donne un volume plus élevé de 6 dB que l'entrée "Low Gain".

LOW GAIN INPUT (entrée faible GAIN) (2)

Cette prise accepte les instruments à très haut niveau de sortie qui causeraient de la saturation (distorsion) sur l'entrée "High Gain". Si les deux entrées sont utilisées simultanément, les niveaux sont alors équivalents ("Low Gain").

PRE GAIN (3)

Contrôle le niveau de volume à l'entrée du canal.

BRIGHT SWITCH (interrupteur "BRIGHT") (4)

Accentue (de ± 8 dB) les fréquences aiguës. Enclencher l'interrupteur à la position "In" pour permettre en service.

PUNCH SWITCH (sélecteur "PUNCH") (5)

Accentue (préregle à +8 dB) les fréquences moyennes graves. Activer en abaissant l'interrupteur à la position "In".

POST GAIN (6)

Commande le volume global de l'amplificateur. Le réglage final de niveau doit être effectué après avoir obtenu la sonorité désirée à l'aide des autres réglages.

Sert à brancher la pédale-interrupteur (en option). L'interrupteur au pied est utilisé pour activer ou désactiver le circuit "Chorus".

LOW (graves) (8)

Réglage de tonalité active (type passage-bas, ±15 dB), affectant les fréquences de registre grave.

ATTENTION: Une forte accentuation des fréquences graves augmente la consommation de puissance et les risques de dommages au haut-parleur.

Graphic EQ (égalisateur graphique) (9)

Correction de ± 15 dB à chaque bande centrale.

HIGH EQ Control (commande d'égalisation des fréquences aiguës) (10)

Réglage de tonalité actif (type salle-haut, ±15 dB) contrôlant les fréquences de registre aigu.

CHORUS ACTIVE LED (DEL d'activité CHORUS) (11)

Indique que l'effet "Chorus" est sélectionné. Le "Chorus" peut être mis en service par le sélecteur "Chorus Select" ou à distance à l'aide de l'interrupteur au pied.

CHORUS SELECT SWITCH (interrupteur pour effet "CHORUS") (12)

Sert à mettre l'effet "Chorus" en/hors circuit. Pour mettre en circuit, placez l'interrupteur en position "In". La diode témoin verte située au-dessus de l'interrupteur s'allume lorsque l'effet est en service.

NOTE: L'effet "Chorus" peut être mis en ou hors service à distance à partir de l'interrupteur au pied, peu importe l'état du sélecteur "Chorus Select".

RATE (réglage de vitesse) (13)

Contrôle la vitesse (fréquence) de l'effet "Chorus".

Contrôle la profondeur (intensité) de l'effet "Chorus".

Sert à ajuster la fréquence du réseau de filtre de division ("crossover").

ATTENTION: Lorsque vous désirez utiliser l'amplificateur en mode "Biamp", il est essentiel de sélectionner une fréquence de filtré ("crossover frequency") avant de le mettre sous tension. Une mauvaise sélection de fréquence de coupure (trop grave) peut endommager les haut-parleurs d'aigus.

HIGH Out/Chorus (sortie CHORUS aigues) (16)

Fournit un signal post filtré ("post crossover") de registre aigu pouvant être branché à l'entrée d'un amplificateur de puissance. Le niveau du signal dépend du réglage "Post Gain".

LOW OUT (sortie graves) (17)

Fournit un signal post filtré ("post crossover") de registre grave pouvant être branché à l'entrée d'un amplificateur de puissance. À ce point, le signal sera traité par le "Chorus" si ce dernier est en fonction. Le niveau du signal dépend du réglage "Post Gain".

Ces prises jack de boucle d'effets permettent l'insertion d'un appareil d'effets. Pour relier un appareil d'effets, branchez la sortie du préampli ("Preamp Output") à l'entrée de l'appareil. Branchez ensuite la sortie de l'appareil à l'entrée de l'ampli de puissance ("Power Amp Input"). Des câbles blindés de haute qualité doivent être utilisés pour ces connexions. La sortie "Preamp Output" peut aussi être utilisée pour amener le signal amplifié à une table de mixage, un magnétophone, ou autres. Branchez la sortie du préampli à l'entrée du magnétophone, mélangeur, etc, à l'aide de câbles blindés. Ce branchement n'affecte pas le fonctionnement de l'amplificateur.

NOTE: Le niveau de sortie du préampli est d'environ 1 volt sous impédance relativement basse (600 ohms). Les appareils d'effets insérés dans cette "boucle" doivent être capables de recevoir ce niveau d'entrée de 1 volt ainsi que de délivrer une sortie de 1 volt de façon à bien alimenter l'ampli de puissance. L'ampli de puissance possède un interrupteur interne qui débranche le préampli interne.

La compression "DDT" est mise hors circuit lorsque le bouton poussoir est en position "Out". Afin de protéger les haut-parleurs, la compression "DDT" devrait toujours être en service.

S'allume lorsque le circuit de compression "DDT" intervient. Si l'interrupteur "Enable/D defeat" est en position "Defeat", la diode témoin est inopérante.

POWER LED (DEL témoin de mise sous tension) (21)

S'allume lorsque l'ampli reçoit l'alimentation CA.

GROUND SWITCH (sélecteur de mise à terre) (22)

Commutateur rotatif à trois positions devant, la plupart du temps, est en position centrale (zéro). Dans certaines situations un bruit de renflement ou un bourdonnement audible peut provenir des haut-parleurs de puissance. Dans ce cas, bougez le selecteur de mise à terre jusqu'en position positive ou négative (+ ou -) ou jusqu'à ce que le bruit diminue.

NOTE: Si le problème de bruit persiste, consultez votre détaillant autorisé Peavey, la fabrique Peavey, ou un technicien de service qualifié. LE SELECTIONT DE MISE À TERRE NE FONCTIONNE PAS SUR LES APPAREILS 220/240 VOLT.

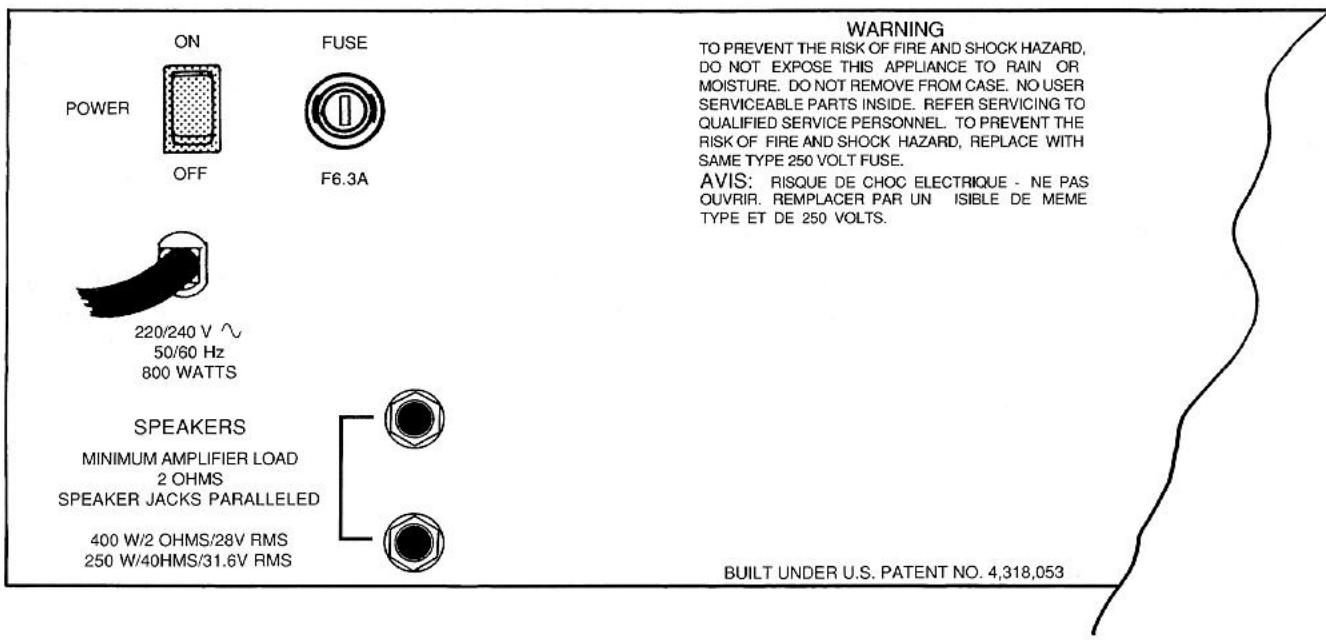

POWER SWITCH (interrupteur d'alimentation) (23)

Appuyez jusqu'en position "On" pour permettre sous tension.

FUSE (fusible) (24)

Le fusible se trouve à l'intérieur de son support. Si le fusible grille, IL DOIT ÉTRE REMPLACÉ PAR UN FUSIBLE DE MÉME TYPE ET MÉME VALEUR POUR EVITER TOUT DOMMAGE À L'APPAREIL ET ÉVITER D'ANNULER LA GARANTIE. Si le fusible grille de façon répétée, apportez l'appareil à un centre de service qualifié pour réparation. AVERTISSEMENT: LE FUSIBLE NE DOIT ÉTRE REMPLACÉ QUE LORSQUE LE CORDON D'ALIMENTATION EST DE BRANCHÉ DE LA SOURCE D'ALIMENTATION.

Pour votre sécurité, nous avons incorporé un câble d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé d'enlever la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipement sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

Prises de sortie pour haut-parleur(s) externe(s). L'impédance totale réalisée doit être au minimum de 4 ohms.

Ces clauses de garantie ne sont variables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
