HP-450 - Nettoyeur haute pression DOLMAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression thermique
Marque	DOLMAR
Modèle	HP-450
Moteur	Essence 4 temps
Pression maximale	150 bar (estimation)
Débit d'eau	450 L/h (estimation)
Type de pompe	Pompe axiale avec by-pass
Flexible haute pression	7 mètres inclus
Lance et accessoires	Lance Multispeed, brosse rotative, nettoyeur de canalisations (option)
Alimentation en eau	Raccordement au réseau ou aspiration depuis un réservoir
Réservoir carburant	Capacité non spécifiée (estimation 1 L)
Poids	Environ 25 kg (estimation)
Dimensions (L x l x h)	Environ 500 x 400 x 400 mm (estimation)
Sécurité	Arrêt automatique en cas de baisse de pression, gâchette de sécurité
Entretien	Vidange moteur, nettoyage filtre à air, purge pompe
Pièces détachées	Disponibles : joints, filtres, buses, carburateur, pompe
Réparabilité	Indice de réparabilité estimé : 8/10 (pièces facilement accessibles)
Garantie	2 ans (sous réserve de la législation en vigueur)
Utilisation recommandée	Nettoyage de surfaces extérieures, véhicules, terrasses, chantiers

FOIRE AUX QUESTIONS - HP-450 DOLMAR

Quel type de carburant utiliser pour le moteur ?

Utilisez de l'essence sans plomb ordinaire (SP95 ou SP98). Ne pas utiliser de mélange huile-essence car le moteur est 4 temps.

Comment démarrer le nettoyeur ?

Assurez-vous que le réservoir d'eau est rempli, ouvrez le robinet d'essence, mettez le starter en position fermée, tirez sur le lanceur jusqu'à ce que le moteur tousse, puis ouvrez le starter et tirez à nouveau.

Quelle huile moteur utiliser ?

Utilisez une huile moteur 4 temps de viscosité SAE 30 (ou 10W-30 pour basses températures). Vérifiez le niveau avant chaque utilisation.

Comment nettoyer la buse si elle est bouchée ?

Utilisez l'aiguille de nettoyage fournie (réf. 606 401 654) pour déboucher l'orifice de la buse. Débranchez la lance et insérez l'aiguille délicatement.

Le nettoyeur n'atteint pas la pression normale, que faire ?

Vérifiez que le filtre d'entrée d'eau n'est pas obstrué, que le flexible n'est pas plié, et que la vanne by-pass fonctionne correctement. Consultez la notice pour le réglage du carburateur si nécessaire.

Puis-je utiliser un détergent avec ce nettoyeur ?

Oui, utilisez le réservoir de détergent (optionnel) ou le système d'aspiration. Assurez-vous d'utiliser un détergent adapté aux nettoyeurs haute pression.

Comment hiverner le nettoyeur ?

Videz le réservoir d'essence, faites tourner le moteur jusqu'à épuisement du carburant, vidangez l'huile, purgez la pompe d'eau, et stockez dans un endroit sec à l'abri du gel.

Que faire en cas de fuite d'eau au niveau de la pompe ?

Vérifiez les joints toriques et les raccords. Si la fuite persiste, remplacez les joints défectueux (réf. disponibles dans le manuel). Une fuite au niveau du by-pass peut indiquer une usure.

Où trouver les pièces détachées ?

Les pièces sont disponibles chez les revendeurs agréés DOLMAR ou en ligne. Référez-vous aux numéros de pièce dans la notice (par exemple, joint torique Ø6,1x1,6 : réf. 603 001 823).

Le moteur fume et manque de puissance, pourquoi ?

Cela peut être dû à un filtre à air encrassé, un mauvais réglage du carburateur (vis H et L), ou une bougie usée. Nettoyez ou remplacez les éléments concernés.

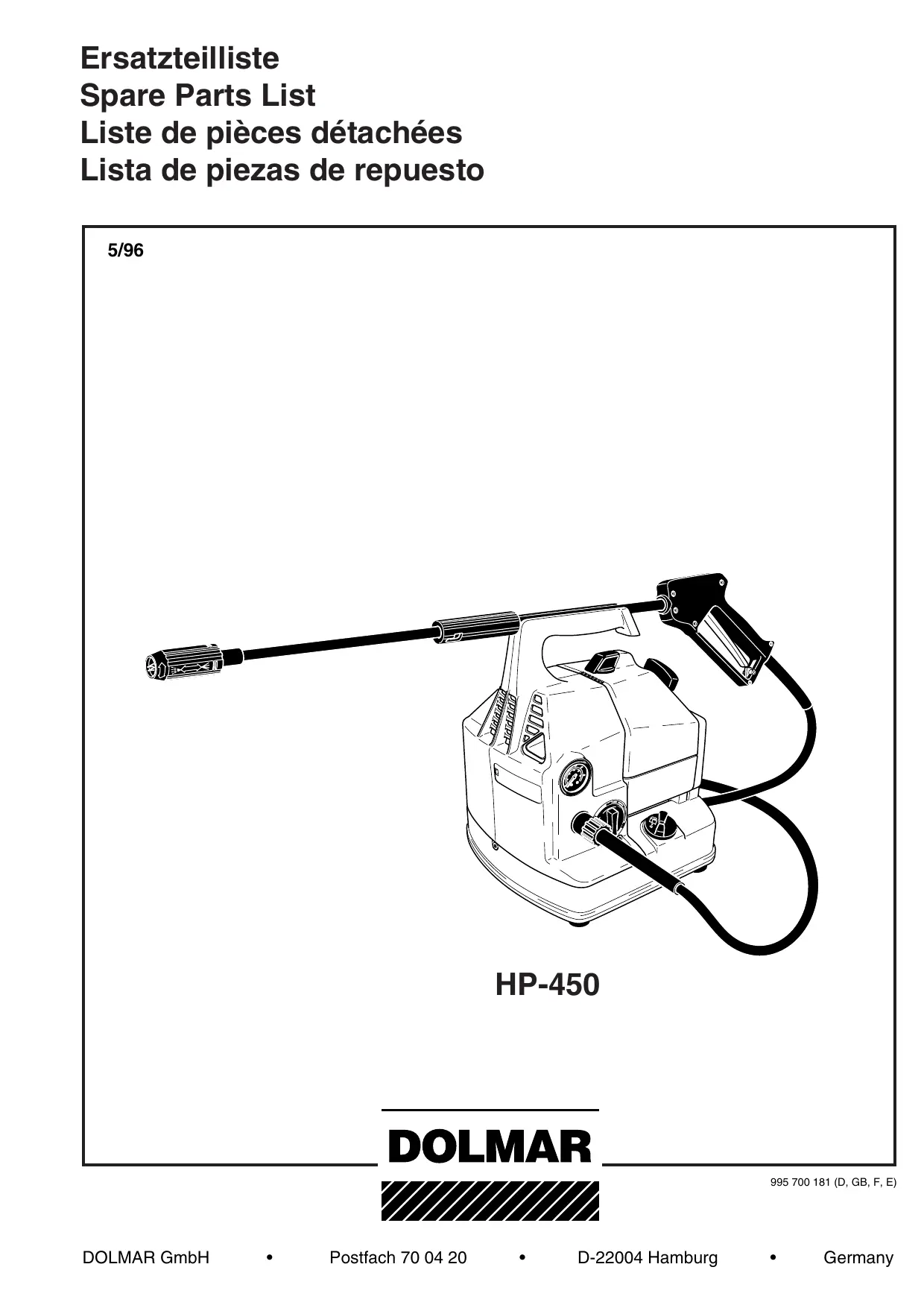

MODE D'EMPLOI HP-450 DOLMAR

Liste de pièces détachées

HP-450

4

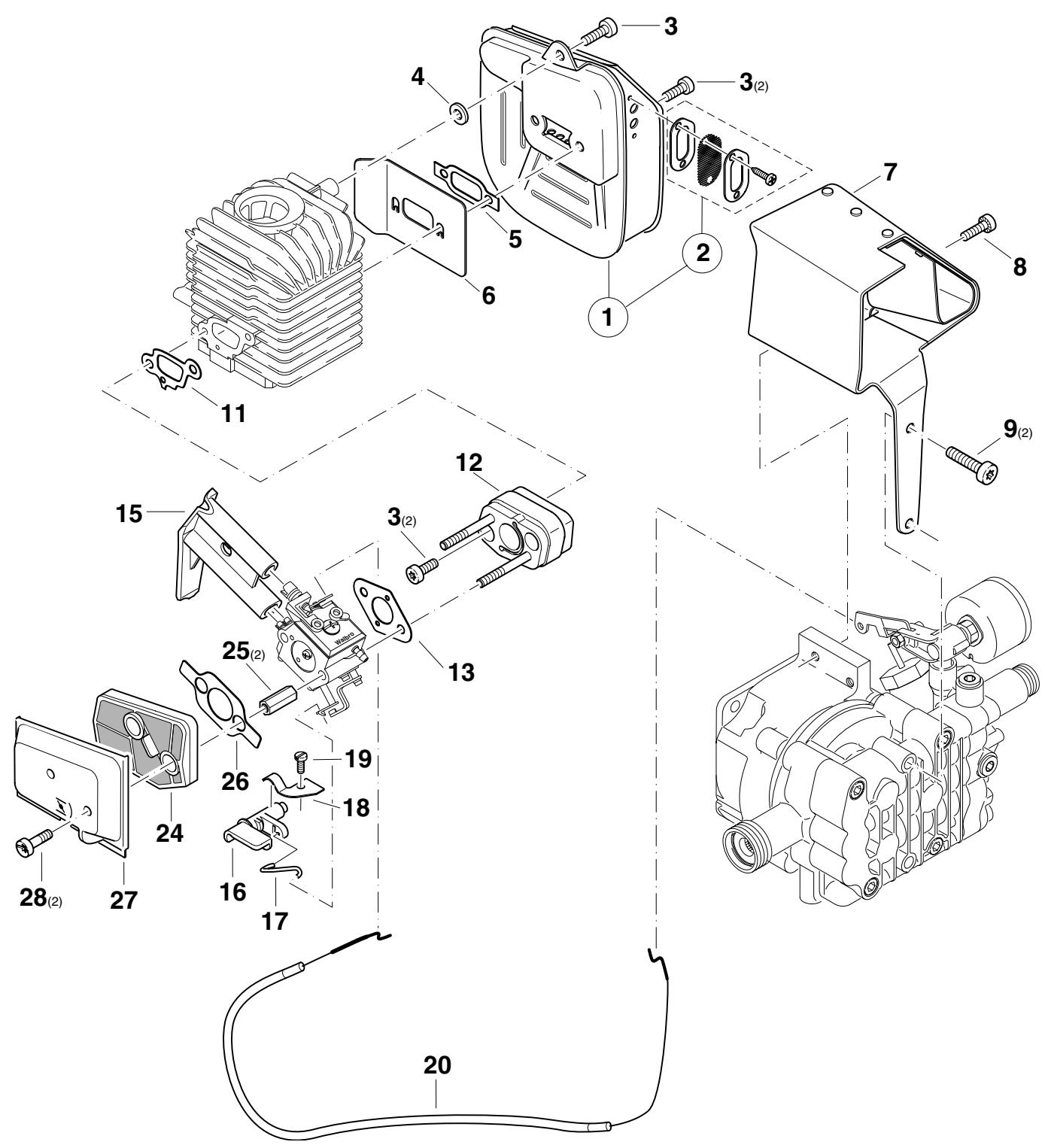

Schalldämpfer, Luftfilter Muffler, air filter Pot d'échévement, filtré à air Silencioso, filtró de aire

DOLMAR

	HP-450	4		Schalldämpfer, Luftfilter Muffler, air filter Pot d'échappement, filtré à air Silencioso, filtré de aire				DOLMAR
Pos.	Anz. Qty. Q'té. Cdad.	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Rensignement Nota	Benennung	Description	Désignation	Denominación
1	1	385 174 301		Schalldämpfer kpl.	Muffler, cpl.	Pot d'échappement cpl.	Silencioso cpl.
2	1	385 174 080		Funkenschutzsieb kpl.	Spark arrester screen	Pare-étincelles cpl.	Rejilla parachispas
3	5	908 405 145		Schraube ☑ M5x14	Screw	Vis	Tornillo
4	1	924 105 300		Scheibe	Washer	Rondelle	Arandela
5	1	965 522 032		Dichtung	Gasket	Joint	Junta
6	1	385 174 011		Kühblech	Cooling plate	Tôle de refroidissement	Chapa de refrigeración
7	1	356 174 100		Abgaskanal kpl.	Exhaust deflector, cpl.	Canal d'échappement cpl.	Canal saliva humos cpl.
8	1	908 005 165		Schraube ☑ M5x16	Screw	Vis	Tornillo
9	2	908 006 255		Schraube ☑ M6x25	Screw	Vis	Tornillo
11	1	965 527 030		Zwischenflanschlichtung	Gasket	Joint	Junta
12	1	385 131 071		Zwischenflansch kpl.	Intermediate flange, cpl.	Bride intermédiaire cpl.	Brida intermedia cpl.
13	1	965 527 020		Einlaßflanschlichtung	Gasket	Joint	Junta
15	1	385 154 010		Einstellführung	Adjusting guide	Guidage d'ajustage	Guía de ajuste
16	1	028 150 740		Chokeschalter	Choke lever	Levier de starter	Palanca estrangul. aire
17	1	385 150 030		Chokestance	Choke linkage	Tringle de starter	Varillas estrangul. aire
18	1	385 150 020		Federlasche	Spring shackle	Couvre-joint de ressort	Oreja de muelle
19	1	915 135 130		Schraube 3,5x13	Screw	Vis	Tornillo
20	1	965 727 010		Bowdenzug	Bowden cable	Câble de commande	Transm. flexible Bowden
24	1	385 173 100		Luftfilter	Air filter	Filtre à air	Filtro de aire
25	2	001 173 060		6kt-Mutter	Nut	Ecrou	Tuerca
26	1	965 527 060		Filterdichtung	Gasket	Joint	Junta
27	1	385 118 060		Kühdeckel	Cooling cover	Couvercle de refroidissement.	Tapa de refrigeración
28	2	908 605 145		Schraube ☑ M5x14	Screw	Vis	Tornillo

HP-450

5

Tank, Tragegriff Tank, handle Réservoir, poignée Depósito, mango

DOLMAR

	HP-450	5		Tank, TragegriffTank, handleReservoir, poignéeDepósito, mango				DOLMAR
Pos.	Anz.Qty.Qte.Cdad.	Teil-Nr.Part No.No. de pièceNo. de pieza	HinweiseNotesRensignement Nota	Benennung	Description	Désignation	Denominación
1	1	356 310 000		Tragegriff kpl.	Handle, cpl.	Poignée cpl.	Mango cpl.
2	1	980 114 301		Schild	Label	Plaque	Calcomania
3	5	913 455 204		Schraube Ø 5,5x20	Screw	Vis	Tornillo
4	1	908 605 205		Schraube Ø M5x20	Screw	Vis	Tornillo
7	1	356 114 010	=>	Tank kpl.	Tank, cpl.	Réserveur cpl.	Depósito cpl.
7	1	356 114 120	<=	Tank kpl.	Tank, cpl.	Réserveur cpl.	Depósito cpl.
8	1	010 114 046		Tankverschluß kpl.	Tank plug, cpl.	Bouchon réservoir cpl.	Cierre depósito cpl.
9	1	965 404 840		Dichtung	Gasket	Joint	Junta
10	1	930 216 030		Zackenring	Toothed washer	Rondelle dentellée	Arandela dentada
11	1	010 114 010		Saugkopf kpl.	Suction head, cpl.	Tête d'aspiration cpl.	Cabeza de aspiración cpl.
12	1	010 114 020		Rep.-Satz, Filter (je 5 Stick.)	Rep. kit, filter (5 of each)	Jeu de réparat., filtre	Juego de reparar, filtre
13	m*	965 452 380		Schlauch 550 mm	Tube	Gaine	Tubo
14	1	923 605 023		Mutter M5	Nut	Ecrou	Tuerca
15	2	913 467 254		Schraube Ø 6,7x25	Screw	Vis	Tornillo
16	1	908 006 205		Schraube Ø M6x20	Screw	Vis	Tornillo
17	1	925 406 400		Scheibe	Washer	Rondelle	Arandela
18	4	965 403 380		Ringpuffer	Ring buffer	Amortisseur en annexe	Tope anlar
19	4	356 322 010		Speizkonus	Expander cone	Cône d'écartement	Casquillo
20	4	913 455 304		Schraube Ø 5,5x30	Screw	Vis	Tornillo
25	1	356 741 000		Multifunktionsschalter kpl.	Switch, cpl.	Commutateur cpl.	Commutador
29	3	913 455 204		Schraube Ø 5,5x20	Screw	Vis	Tornillo
30	1	356 176 010		Niederhalter	Holder plate	Serre-tôle	Sujetador
31	1	924 306 400		Scheibe	Washer	Rondelle	Arandela

HP-450

6

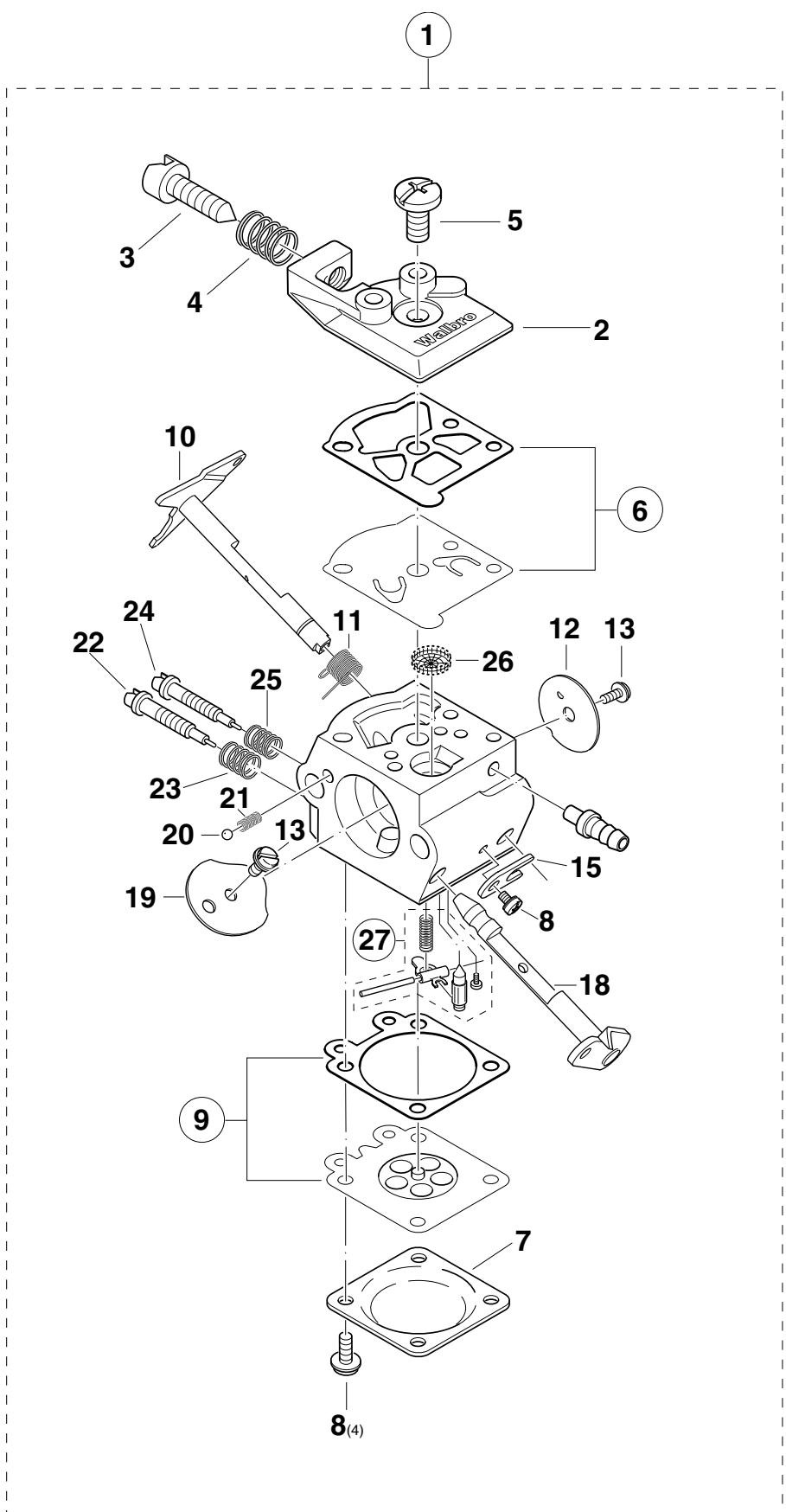

Vergaser Carburetor Carburateur Carburador

WALBRO WT-225

DOLMAR

	HP-450	6		Vergaser Carburator Carburateur CARBURADOR WALBRO WT-225				DOLMAR
Pos.	Anz.Qty.Qte.Cdad.	Teil-Nr.Part No.No. de pièceNo. de pieza	Hinweise NotesRensignement Nota	Benennung	Description	Désignation	Denominación
1	1	385 151 000	=>	Vergaser WT-225	Carburotor, cpl.	Carburateur cpl.	Carburador cpl.
1	1	356 151 010	<=	Vergaser WT-225	Carburotor, cpl.	Carburateur cpl.	Carburador cpl.
2	1	021 151 160		Pumpendeckel	Pump cover	Couvercle de pompe	Tapa de bomba
3	1	001 151 400		Leerlauf-Anschlagschr. (S)	Idle stop screw	Vis de butée de ralenti	Tornillo de toperalenti
4	1	021 151 230		Druckfeder	Pressure spring	Ressort à pression	Resorte de presión
5	1	118 151 190		Schraube	Screw	Vis	Tornillo
6	1	957 151 010		Satz Pumpenmembrane	Pump diaphragm, set	Membrane de pompe, jeu	Membrana de la bomba
7	1	021 151 120		Membranedeckel	Diaphragm cover	Couvercle de membrane	Tapa de membrana
8	5	118 151 020		Schraube	Screw	Vis	Tornillo
9	1	957 151 020		Satz Steuermembrane	Control diaphragm, set	Membrane de comm., jeu	Membrana de mando, ju.
10	1	385 151 040		Drosselklappenwelle	Throttle shaft	Axe clapet d'étranglement	Eje válvula reg.
11	1	371 151 310		Drehfeder	Spring	Ressort	Muelle
12	1	001 151 680		Drosselklappe	Throttle shutter	Clapet d'étranglement	Válvula reg.
13	2	118 151 060		Schraube	Screw	Vis	Tornillo
15	1	108 151 350		Wellensicherung	Shaft clip	Tôle de sécurité	Pieza seguridad arból
18	1	385 151 020		Chokewelle mit Hebel	Shaft assy. - choke	Axe clapet d' aire	Eje válvula aire
19	1	001 151 350		Chokeklappe	Choke shutter	Clapet d' aire	Válvula aire
20	1	118 151 170		Arretierkugel	Friction ball	Bille de arrêt	Bola
21	1	118 151 160		Arretierfeder	Friction spring	Ressort de arrêt	Muelle
22	1	001 151 420		Vollgas-Stellschraube (H)	Main adjustm. screw	Vis de régl. de plein gaz	Tornillo reg.
23	1	021 151 530		Feder (H)	Spring	Ressort	Muelle
24	1	001 151 410		Leerlauf-Stellschraube (L)	Idling adjustm. screw	Vis de régl. de ralenti	Tornillo de tope ral.
25	1	021 151 480		Feder (L)	Spring	Ressort	Muelle
26	1	021 151 180		Sieb	Screen	Tamis	Tamiz
27	1	957 150 040		Satz Steuerteile	Set control parts	Jeu de pièces carbur.	Juego piezas carbur.

HP-450	7	Getriebe, Pumpe Gear, pump Engrenage, pompe Engranaje, bomba	DOLMAR

	HP-450	7		Getriebe, Pumpe Gear, pump Engrenage, pomp Engranaje, bomba				DOLMAR
Pos.	Anz. Qty. Qte. Cdad.	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Rensignement Nota	Benennung	Description	Désignation	Denominación
1	1	356 210 000		Getriebegehäuse kpl.	Gear housing, cpl.	Carter d'engrenage cpl.	Cárter de engranaje cpl.
2	1	962 900 057	=>	Radialdichtring	Radial ring	Joint radial	Junta radial
2	1	962 900 050	<=	Radialdichtring	Radial ring	Joint radial	Junta radial
3	1	963 228 020		O-Ringø 28x2	O-ring	Joint torique	Anillo de guarnión
4	1	961 300 450		Axialscheibe	Thrust washer	Rondelle axiale	Arandela axial
5	1	961 200 450		Nadelkranz	Needle cage	Cage à aiguilles	Jaula de agujas
6	1	356 221 010		Hohlrad	Int. geared wheel	Roue à denture interieure	Rueda dentada int.
7	1	356 221 030		Taumelkorper	Wobble disc	Disque oblique	Cuerpo oscilante
8	1	606 122 653		Rep.-Satz, Lager	Repair kit, bearing	Jeu de rép., roulement	Juego de rep., Rodamien.
9	3	908 005 165		Schraubeø M5x16	Screw	Vis	Tornillo
10	1	908 405 145	=>	Schraubeø M5x14	Screw	Vis	Tornillo
10	1	905 105 164	<=	Schraube M5x16	Screw	Vis	Tornillo
11	1	921 906 004		4kt-Mutter M6	Nut	Ecrou	Tuerca
13	1	606 122 317		Zylinderblock kpl.	Cylinder block, cpl.	Bloc-cylindre cpl.	Bloque de cilindro cpl.
14	3	606 123 721		Rep.-Satz, Kolben	Repair kit, piston	Jeu de rép., piston	Juego de rep., pistón
15	1	603 003 654		O-Ring	O-ring	Joint torique	Anillo de guarnión
16	1	606 122 534		Zylinderblock	Cylinder block	Bloc-cylindre	Bloque de cilindro
17	1	606 125 144		Filter	Filter	Filtre	Filtro
18	1	601 807 833		Klemming	Spring ring	Anneau à ressort	Anillo opresor
19	2	606 122 313		Pfpfopen mit O-Ring	Plug with O-ring	Manchon av. joint torique	Tapón c. anillo de guarn.
20	6	603 004 222		O-Ring	O-ring	Joint torique	Anillo de guarnión
21	1	603 001 823		O-Ringø 6,1x1,6	O-ring	Joint torique	Anillo de guarnión
22	3	603 003 696		Ölmanschette	Oil sleeve	Rondelle d'huile	Retén de aceite
23	3	606 122 486		Druckring	Thrust collar	Anneau de blocage	Anillo de empuje
25	1	356 711 200		Zylinderkopf kpl.	Cylinder head, cpl.	Culasse cpl.	Culata cpl.
26	6	606 124 343		Ventil kpl.	Valve, cpl.	Soupape cpl.	Válvula cpl.
27	3	603 001 914		U-Manschette	U-sleeve	Joint U	Junta U
28	1	356 711 010		Zylinderkopf	Cylinder head	Culasse	Culata
29	2	606 122 475		Zwischenstück	Spacer	Pièce d'espace	Espaciador
30	1	603 003 688		O-Ring	O-ring	Joint torique	Anillo de guarnión
31	4	965 551 051		Schraube M6x70	Screw	Vis	Tornillo
35	1	356 732 000		Bypass-Ventil kpl.	By-pass valve, cpl.	Soupape by-pass cpl.	Válvula derivación
36	1	356 732 200		Ventilgehäuse kpl.	Valve housing	Boîte de soupape	Caja de válvula
37	2	606 123 655		Pfpfopen mit O-Ring	Plug with O-ring	Manchon av. joint torique	Tapón c. anillo de guarn.
38	1	606 124 039	=>	Steuerdüse	Steering nozzle	Buse de guidage	Tobera de control
38	1	606 124 311	<=	Steuerdüse	Steering nozzle	Buse de guidage	Tobera de control
39	1	356 732 100		Ventilschraube kpl.	Valve bolt, cpl.	Vis de soupape cpl.	Tornillo válvula cpl.
40	1	356 732 300		Bypass-Ventilsystem kpl.	By-pass valve syst., cpl.	Syst. de soupape by-pass cpl.	Sist. vázvula der., cpl.
41	3	908 006 355		Schraubeø M6x35	Screw	Vis	Tornillo
*	1	606 124 342		Rep.-Satz, Ventilsystem	Repair kit, valve	Jeu de rép., soupape	Juego de rep., vázvula
**	1	606 123 720		Rep.-Satz, Dichtungssystem	Repair kit, gasket	Jeu de rép., joint	Juego de rep., junta

HP-450

8

Werkzeug, Zubehör Tools, accessories Outilis, accessoires Herramiantas, accesosios

(im Lieferumfang) (inclus in delivery) (inclus dans la livraison) (incl. enenta)

DOLMAR

	HP-450	8		Werkzeug, Zubehör Tools, accessories Outilis, accessoires Herramrientas, accesorios	(im Lieferumfang) (included in delivery) (inclus dans la livraison) (incl. enenta)			DOLMAR
Pos.	Anz. Qty. Qte. Cdad.	Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Rensignement Nota	Benennung	Description	Désignation	Denominación
1	1	606 128 376		Sprühhandgriff kpl.	Spray handle, cpl.	Poingnée-gâchette cpl.	Mango pulverizador cpl.
2	1	606 120 479		Buchse	Bush	Bague	Casquillo
3	1	606 120 481		Scheibe	Washer	Rondelle	Arandela
4	1	602 600 518		Feder	Spring	Ressort	Muelle
5	1	606 120 480		Auslösegriff	Handle	Poignée	Mango
6	1	606 122 524		PVC-Hülle 238 mm	PVC cover	Couverture PVC	Tubo, PVC
7	1	606 122 525		Rohr 345 mm	Tube	Tube	Tubo
8	1	606 120 456		Auslöser	Trigger	Gâchette	Gatillo
9	1	606 122 375		Ventilgehäuse kpl.	Valve housing, cpl.	Carter-vanne cpl.	Caja de valvula
10	1	606 120 567		Stift	Pin	Goupille	Prisionero
11	1	603 401 700		Kugel	Ball	Bille	Bola
12	1	602 600 070		Feder	Spring	Ressort	Muelle
13	1	603 000 460		O-Ring ø11x2	O-ring	Joint torque	Anillo de guarnión
14	1	606 122 663		Rep.-Satz, Griff	Repair kit, handle	Kit de rép., poignée	Juego de reparar, mango
15	1	601 805 480		Schraube 4x20	Screw	Vis	Tornillo
16	1	606 120 457		Verriegelungsdrehrgriff	Safety catch	Cran de sûreté	Bloqueo
17	1	603 001 211		O-Ring ø9,6x2,4	O-ring	Joint torque	Anillo de guarnión
18	1	601 405 467		Schlauch kpl. 7 m	Hose, cpl.	Flexible cpl.	Tubo cpl.
19	1	606 123 639		Rohr mit Bajonettgriff	Lance w. bayonet coup.	Lance a. coupl. baionnette	Tubo c. mango bayoneta
20	1	606 120 383		Sprühhandgriff	Spray handle	Poignée-gâchette	Mango pulverizador
21	1	606 122 658		Rep.-Satz, Ventilgehäuse	Repair kit, valve hous.	Kit de rép., carter-vanne	Juego de reparar, carter
25	1	606 128 377		Multispeed-Dülse	Multispeed spray lance	Lance Multispeed	Tobera multispeed
26	1	606 120 525		Düsseldorf	Nozzle cap	Protecteur-buse	Protector de tobera
27	1	603 000 262		O-Ring ø18x2	O-ring	Joint torque	Anillo de guarnión
28	1	606 123 634		Rep.-Satz, Düse	Repair kit, nozzle	Kit de rép., buse	Juego de reparar, tobera
29	1	603 000 684		O-Ring ø18,77x1,78	O-ring	Joint torque	Anillo de guarnión
30	1	601 804 541		Zylinderstift	Pin	Goupille	Prisionero
31	1	606 410 575		Rep.-Satz, Düse	Repair kit, nozzle	Kit de rép., buse	Juego de reparar, tobera
32	1	603 001 815		U-Manchette	U-sleeve	Joint-U	Junta U
33	1	603 001 807		O-Ring ø15x1,5	O-ring	Joint torque	Anillo de guarnión
34	1	606 123 635		Überwurfmutter	Union nut cpl.	Ecrou-raccord	Tuerca
35	1	606 122 544		Buchse	Bush	Bague	Casquillo
36	1	606 122 526		PVC-Hülle	PVC cover	Couverture PVC	Tubo, PVC
37	1	606 240 918		Rohr	Tube	Tube	Tubo
38	1	606 120 486		Nipple	Nipple	Entrée du raccord	Niple
40	1	606 410 056		Schnellkupplung	Quick coupling	Coupleur rapide	Acomplimiento=rápido
42	1	606 401 654		Düssenreinigungsnadel	Nozzle cleaning tool	Aiguille d. débouch. p. buse	Aguía limp. tobera
43	1	941 719 131		Kombischlüssel 19/13	Universal wrench	Clé combinée	Llave
44	1	944 340 001		Schraubendreher	Screw driver	Tournevis	Destornillador
45	1	940 827 000		Winkelschraubendreher	Angled screw driver	Clé angle	Llave angular
HP-450	9	Zubehör Accessories Accessoires Accosarios		(nicht im Lieferumfang) (not included in delivery) (non inclus dans la livraison) (no incl. enenta)				DOLMAR
	HP-450	9		Zubehör (nicht im Lieferumfang)Accessories (not included in delivery)Accessories (non inclus dans la livraison)Accosarios (no incl. enenta)				DOLMAR
Pos.	Anz.Qty.Qte.Cdad.	Teil-Nr.Part No.No. de pièceNo. de pieza	Hinweise NotesRensignement Nota	Benennung	Description	Désignation	Denominación
1	1	606 410 755		Powerspeedlanze	Powerspeed-lance	Lance powerspeed	Lanza powerspeed
2	1	603 003 811		O-Ring	O-ring	Joint torique	Anillo de guarnión
3	1	603 000 122		O-Ring	O-ring	Joint torique	Anillo de guarnión
4	1	606 401 826		Filter	Filter	Filtre	Filtro
5	1	606 122 585		PVC-Hülle	PVC cover	Couverture PVC	Tubo, PVC
6	1	606 240 918		Rohr	Tube	Tuyau	Tubo
7	1	606 120 486		Nippel	Nipple	Entrée du raccord	Niple
8	1	603 001 211		O-Ringø9,6x2,4	O-ring	Joint torique	Anillo de guarnión
9	1	606 410 576		Rep.-Satz, Düse	Repair kit, nozzle	Kit de rép., buse	Juego de reparar, tobera
10	1	606 410 177		Buchse	Bush	Bague	Casquillo
15	1	606 410 758		Sandstrahausrüstung	Sandblasting system	Système de sabl.	Equipo d. chorro d. arena
16	1	606 401 330		Rep.-Satz, Düengehäuse	Repair kit nozzle hous.	Kit de rép., corps de buse	Juego de reparar
17	1	606 400 747		Düengehäuse	Nozzle housing	Corps de buse	Caja de tobera
18	1	601 805 217		Schraube	Screw	Vis	Tornillo
19	1	601 800 697		Mutter	Nut	Ecrou	Tuerca
20	1	601 805 209		Schraube	Screw	Vis	Tornillo
21	1	601 118 124		Rep.-Satz, Düse 5 Stck.	Repair kit, nozzle	Kit de rép., buse	Juego de reparar, tobera
22	1	603 000 460		O-Ring	O-ring	Joint torique	Anillo de guarnión
23	1	606 410 118		Düse	Nozzle	Buse	Tobera
24	1	606 400 745		Vordüse	Pre-nozzle	Buse de devant	Tobera delantera
25	1	601 803 972		Segerring	Seger circlip ring	Anneau Seger	Anillo Seger
26	1	606 410 139		Rohr	Tube	Tuyau	Tubo
27	1	606 401 329		Strahlmittelsonde kpl.	Suction pipe, cpl.	Canne plongeuse cpl.	Tubo de aspiración cpl.
28	1	606 410 177		Buchse	Bush	Bague	Casquillo
29	1	606 410 138		PVC-Hülle	PVC cover	Couverture PVC	Tubo, PVC
30	1	606 410 762		Rotierende Bürste	Rotary brush	Brosse rotative	Cepillo rotativo
31	1	606 410 585		Mittelachse	Centre shaft	Axe central	Eje
32	1	606 401 430		Rotorbürste, kurz	Bristle, short	Couronne brosse, courtle	Cepillo, corto
32	1	606 401 431		Rotorbürste, lang	Bristle, long	Couronne brosse, longue	Cepillo, largo
33	1	606 410 580		Mutter	Nut	Ecrou	Tuerca
34	1	606 410 586		Gelenk	Elbow part	Bras coudé	Acodamiento
35	1	606 410 763		Unterbodenstrahlrohr	Under chassis spray lan.	Lance courbe pour chassis	Lanza para chassis
36	1	602 800 076		Düssenschutz	Nozzle cap	Protecteur-buse	Protector de tobera
37	1	602 801 132		Düse	Nozzle	Buse	Tobera
38	1	601 608 801		Muffle	Socket	Manchon	Manguito

HP-450	10	Zubehör Accessories Accessoires Accosoriois		(nicht im Lieferungfang) (not included in delivery) (non inclus dans la livraison) (no incl. enenta)			DOLMAR
3 2 4 5 10 5 12 13	22 23 24 25 26 27
	HP-450	10		Zubehör (nicht im Lieferumfang)Accessories (not included in delivery)(non inclus dans la livraison)(no incl. enenta)			DOLMAR
Pos.	Anz.Qty.Qte.Cdad.	Teil-Nr.Part No.No. de pièceNo. de pieza	Hinweise NotesRensignement Nota	Benennung	Description	Désignation	Denominación
1	1	606 410 792		Rohreiniger 7m	Tube cleaner	Nettoyeur de canalisat.	Limpia-tubos
1	1	606 410 766		Rohreiniger 15m	Tube cleaner	Nettoyeur de canalisat.	Limpia-tubos
2	1	606 410 790		Feder	Spring	Ressort	Muelle
3	1	606 410 696		Überwurfmutter	Union nut	Ecrou-raccord	Tuerca
4	1	606 120 486		Nippel	Nipple	Entrée du raccord	Nipple
5	1	603 001 211		O-Ringø9,6x2,4	O-ring	Joint torque	Anillo de guarnión
7	1	606 410 761		Wurzelbewässerung	Root irrigator	Arrosage racines	Irrigación raíces
10	1	606 410 888		Schaumsprüher	Foam sprayer	Pulvérisateur	Lanzaespuma
12	1	606 410 104		Sauschlauch	Admission hose	Tuyau d' aspiration	Manguera aspirante
13	1	605 304 964		Mischflasche	Mixer bottle	Bidon mixer	Botella mezcladora
14	1	606 410 881		Wasseransaugsystem	Water suction system	Système d'aspiration d'eau	Sist. de aspiración d. agua
15	1	601 801 869		Schlauchselle	Hose clamp	Bride de tuyau	Grupa de manguera
16	1	606 411 402		Föderrohr	Tube	Tube	Tubo
17	1	603 002 045		O-Ring	O-ring	Joint torque	Anillo de guarnión
18	1	606 411 401		Düse mit O-Ring	Nozzle incl. o-ring	Buse incl. Joint torque	Tobera c. anillo de guar.
19	2	606 123 655		Pfropfen mit O-Ring	Plug incl. o-ring	Bouchon incl. Joint torque	Tapón c. anillo de guar.
20	1	606 120 510		Gewindebuchse	Bush	Bague	Casquillo
21	1	606 400 907		Nippel	Nipple	Entrée du raccord	Nipple
22	1	957 356 010		Sauschlauchgarnitur	Suction hose set	Jeu tuyau d' aspiration	Manguera aspira. bajo
23	1	356 791 070		Schlauchkupplung	Hose coupling	Tuyau couplage	Acomplimiento para tubos
24	1	965 466 020		Sauschlauch 3m	Suction hose	Conduite d' aspiration	Condujo de aspiracion
25	1	601 802 107		Schlauchselle	Hose clamp	Bride de tuyau	Grupa de manguera
26	1	356 791 060		Einschraubstutzen	Screwed socket	Faire entre raccord	Asegurar enchufe
27	1	356 791 050		Saugkorb	Suction basket	Tete d' aspiration	Cabeza de aspiracion
29	1	606 410 014		Rückschlagventil	Non-return valve	Clapet anti-retour	Válvula de retencion
32	1	606 410 772		Verländerungsrohr	Extension tube	Prolongateur de la lance	Tubo prolongación
33	1	606 120 479		Buchse	Bush	Bague	Casquillo
34	1	606 120 481		Scheibe	Washer	Rondelle	Arandela
35	1	602 600 518		Feder	Spring	Ressort	Muelle
36	1	606 120 480		Griff	Handle	Poignée	Mango
37	1	606 410 564		PVC-Rohr	PVC tube	Tube PVC	Tubo PVC
38	1	606 122 525		Rohr	Tube	Tube	Tubo
40	1	606 410 760		Verländerungsschlauch 7m	Extension hose	Flexible prolongateur	Manguera prol.
45	1	606 410 764		Kassettenschlauch 20m	Cassette hose	Enrouleur tuyau	Manguera bobinada
46	1	606 410 587		Schnellkupplung	Quick coupling	Coupleur rapide	Acomplimiento=rápido
47	2	603 002 128		Dichtung	Gasket	Joint	Junta
48	1	606 410 224		Reduktion	Reduction	Réduction	Reducción

HP-450	1	Inhaltsverzeichnis Table des matériès	Index Indice	DOLMAR
2	Zylinder, Kurbeltrieb, Gehäuse	Cylinder, crankshaft, crankcase
3	Cylindre, vilebrevin, carter-vilebrevin	Cilindro, cigüñal, carter cigüñal
4	Zündelektronik, Anwerfvorrichtung	Ignition electronics, starter
5	Allumage électronique, dispositif de démarrage	Bobina encendido, dispositivo de arranque
6	Schalldampfer, Luftfilter	Muffler, air filter
7	Pot d'échépanement, filtré à air	Silencioso, filtré de aire
8	Tank, Tragegriff	Tank, handle
9-10	Reservoir, poignée	Depôsito, mango
Vergaser	Carburateur	Carburator
Carburateur	Carburador	Carburador
Getriebe, Pumpe	Gear, pump	Engranaje, bomba
Engrenage, pompé	See Service-Information Month / Year	Herramiantas, associos (incl. en entrega)
Werkzeug, Zubehör (im Lieferumfang)	Tools, accessories (included in delivery)
Outlils, accesories (incl. dans la livraison)	Herramiantas, associos (incl. en entrega)
Zubehör (nicht im Lieferumfang)	Accessories (not included in delivery)
Accessories (non inclus dans la livraison)	Accessories (no incl. en entrega)
Zeichenerklärung	Key to symbols	Légende
Produktion bis Serien-Nr.	Production to serial number	Production jusqu'à n° de série
Neues Teil ab Serien-Nr.	New part from serial number	Nouveau piece à partir du n° de série
Neues Teil ab Monat / Jahr	New part from Month / Year	Nouveau piece à partir de Mois / Année
Siehe Service-Information Monat / Jahr	See Service-Information Month / Year	Voir Service-Information Mois / Année
Teil gleichwertig ersetz	Modified part	Piece modifiée
Nicht mehr lieferbar	No more available	Plus livrable
Keine Serienausführung, jedoch verwendbar	No standard execution, may be used	Aucune exécut. en série, cependant utilisable
Beinhaltet Positions-Nr.	Contains item no.	contient n° de numéro
Meterware	Sold by the meter	Au mètre
Innensternschraube	Star socket screw	Vis à étoile interieure
Druckfehlerberichtigung	Error correction	Rectification d'erreurs
Exemplación de simbolos	Verklarung der teken	Chiarificazione dei simboloi
Producción hasta N° de série	In production tot série-Nr.	Produzione fino al n. di série
Pieza nuova a partir de N° de série	Nieuw onderdeel vanaf série-Nr.	Nuovo pezzo a partir dal n. di série
Pieza nuova a partir de mes / ano	Nieuw onderdeel vanaf maand / Jaar	Nuovo pezzo a partir dal mese / anno
Véase inform. servico mes / ano	Zie service-informatie maand / Jaar	Vedere il servizio inform. del mese / anno
Pieza modificada	Vervangen door gelijkawardig onderdeel	Non più disponible
Agotado	Niet meer leverbaar	Non è un modello di série, ma ugualm.'utilità
No es de série, pero sirve	Geen sérievoeding, maar wel bruikbaar	Comprende la positioning n.
Contiene pos N°	Omvat Positie-Nr.	Articolì a metraggio
Por metro	Metergoed	Vite con intaglio a stella
Tornillo estrella interior	Binnen-ster schroef	Rettificà di errori di stampa
Fe de erratas	Drukkoutcorrectie
Tegnorklaring	Teckenförderlung	Merkklen selvitsy
Produktion indtil lobenr.	Produktion t o m serién	Tuotanto sarjanumeroon ... asti
Ny del fra og med lobe nr.	Ny detailj für o m serién	Uusi osa alkaen sarjanumerosta
Ny del fra og med mänd / År	Ny detailj für o m mänd / År	Uusi osa alkaen kuukausi / vuosi
Se Service-Information mänd / År	Se serviceinformation mänd / År	Katso hulto-ohje kuukausi / vuosi
Aflost med tilsvarende del	Ersatt med motsvarende detaj	Osa vaildettu vastaavaan
Kan ikke leveres mere	Kan je mera levereras	El enàa toimitettavissa
Ikke standardudgave, men kan anwendes	Ej seriesüfförande, men användbar	El sarjavalmistusta, voidaan kutenkin käytäa
Inkcluder position nr.	Innehäller positorsnr	Positionnummer sisälty
Metervare	Metervara	Tähtikoloruvi
Skrue med indv. stjerner	Korrigering med stjärnpár	Painovirheen okaisu
Rettelse af trykfejl	Korrigering av trykfejl
