MODE D'EMPLOI HP-155 H DOLMAR

8/99

DOLMAR HP-155 H - 1

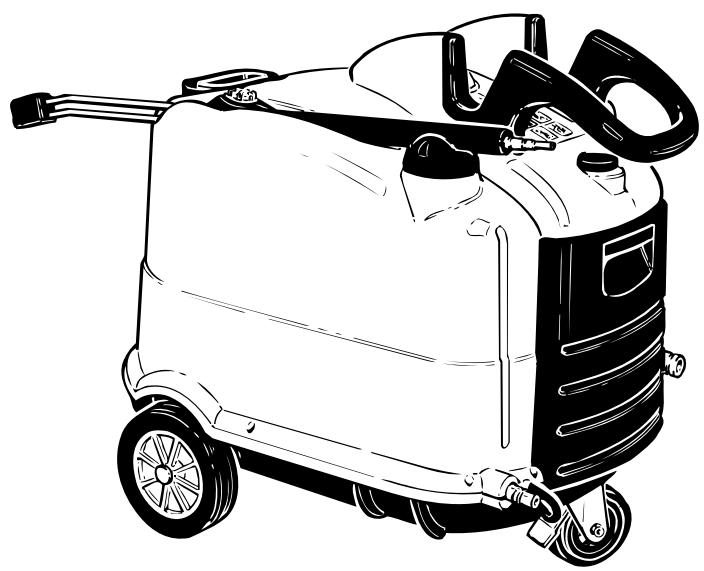

HP-145 H (30 HA I)

HP-155 H (30 HA)

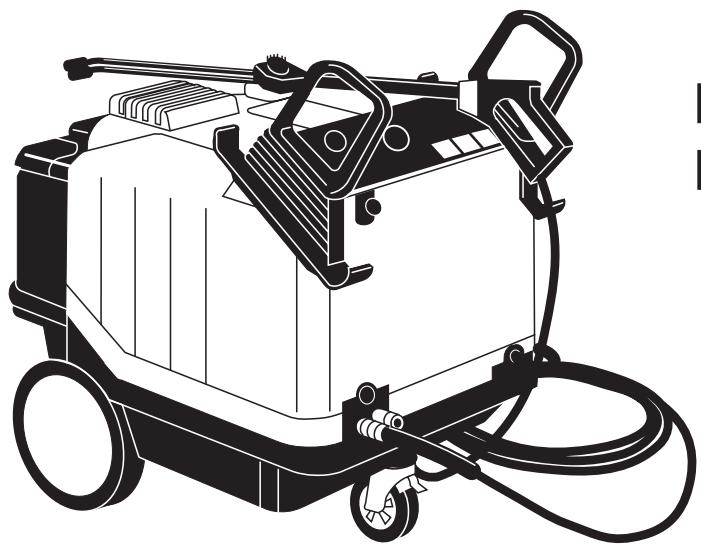

DOLMAR HP-155 H - 2

HP-160 H (Valiant)

HP-1600 H (3040 HA)

DOLMAR

995 700 184 (D, GB)

HP-145 H HP-155 H HP-160 H HP-1600 H	2	Gehäuse Cabinet HP-145 H, HP-155 H	DOLMAR

Pos.	Anzahl Quantity		2		Gehäuse Cabinet HP-145 H, HP-155 H		DOLMAR
Pos.	Anzahl Quantity		2		Gehäuse Cabinet HP-145 H, HP-155 H		DOLMAR

1	1	1	-	Seite/Page 3/4	Motorpumpeneinheit kpl.	Motor pump unit cpl.
2	1	1	-	Seite/Page 5	Elektrogehäuse kpl.	Connection box cpl.
3	1	1	-	Seite/Page 6	Kessel	Boiler
4	1	1	-	Seite/Page 7	Deckel f. Schwimmergehäuse kpl.	Cover for float chamber cpl.

5	1	1	607 181 636		Gehäuse, ROT	Cabinet, RED
6	1	1	607 181 631		Kesselschutzschirm	Boiler shield
7	1	1	607 181 610		Handbügel	Driving handle
8	4	4	601 814 616		Schraube	Screw
9	8	8	601 814 614		Schraube	Screw
10	1		607 181 891		Aufkleber	Label
10	1		607 181 892		Aufkleber	Label
11	3	3	601 814 151		Schlauchschelle	Hose clip
12	1	1	607 181 618		Fach für Reinigungsmittelbehälter	Shelf for detergent container
13	1	1	607 181 619		Vorderteil für Behälter	Front for shelf
14	1	1	603 821 624		"No scale" Pumpe 230-440V	"No scale" Pump
15	2	2	601 814 590		Schraube	Screw
16	2	2	602 450 003		Schlauch 400 mm	Hose
17	2	2	601 800 515		Sicherungsmutter	Lock nut
18	1	1	607 181 623		"No scale" Behälter	"No scale" Container
19	2	2	601 814 601		Schraube	Screw
20	2	2	607 181 620		Deckel	Cover
21	4	4	603 004 284		O-Ring	O-ring
22	1	1	607 181 905		Rep.-Satz, Auslaßrohr	Repair kit, outlet pipe
23	1	1	606 184 282		Gummidchtung	Rubber gasket
24	1	1	601 801 075		Dichtungsscheibe	Sealing washer
25	1	1	601 600 493		Schnellkupplungsmittel (H.d.)	Nipple f. quick coup. (H.p.)
25	1	1	601 603 101		Schnellkupplungsmittel (H.d.) RF	Nipple f. quick coup. (H.p.) SS
26	1	1	607 181 624		Brennstoffbehälter	Fuel tank
27	1	1	601 604 222		Filter	Strainer
28	4	4	601 810 084		Schlauchscheile	Hose clip
29	2	2	602 402 790		Brennstoffschlauch	Fuel hose
30	1	1	606 184 100		Brennstofffilter	Fuel filter
31	1	1	603 821 583		Brennstoffpumpe 220-440V	Fuel pump
32	2	2	601 800 721		Schraube	Screw
33	10		601 814 601		Schraube	Screw
34	2	2	601 800 440		Scheibe	Washer
35	1	1	607 181 627		Motorverkleidung, links	Motor shell, left
36	1	1	607 181 628		Motorverkleidung, rechts	Motor shell, right
37	1	1	607 181 018		Gummiplatte	Rubber plate
38	1	1	607 181 625		Geblasegehäuse	Fan housing
39	1	1	607 181 630		Luftführung	Air funnel
40	1	1	607 180 907		Dosierungseinheit	Dosing unit
41	2	2	602 450 004		Schlauch 01/4" x 1200 mm	Hose
42	1	1	606 400 240		Filter	Filter
43	3	3	601 814 508		Schraube	Screw
44	2	2	606 122 531		Schraube	Screw
45	1	1	603 806 262		Zugentastung	Cable lead-in
46	1	1	607 181 600		Chassis	Chassis
47	2	2	602 013 514		Rad	Wheel
48	2	2	607 180 737		Radkappe, SCHWARZ	Hup cap, BLACK
49	2	2	601 814 618		Scheibe	Washer
50	1	1	607 181 902		Radachse / Kesselunterteil	Wheel axle / boiler bottom
51	3	3	603 002 193		O-Ring	O-ring
52	7	7	601 800 796		Scheibe	Washer
53	3	3	601 813 385		Schraube M8x60	Screw
54	1	1	601 814 626		Sicherungsring	Circlip
55	1	1	602 013 496		Lenkad	Steerable wheel
56	2	2	604 209 521		Schild	Label
57	1	1	605 218 652		Schaumgummleiste	Foam

HP-145 H HP-155 H HP-160 H HP-1600 H	3			Motor, Pump Motor, pump		HP-145 H, HP-155 H		DOLMAR
Pos.	Anzahl Quantity			3		Motor, Pumpe HP-145 H, HP-155 H		DOLMAR






















	1	1		607 181 225		Gebläserad	Impeller
	2	1		601 800 358	Schraube M6x8		Screw
	3	1		607 181 226	Buchse		Bush
	4	3		607 181 629	Schwingungsdämpfer		Damper
	5	1		607 181 921	Motor m. Taumelsch. 230/240V		Motor with wobble disc
	5	1		607 181 926	Motor m. Taumelsch. 400V		Motor with wobble disc
	6	1		601 119 704	Rep.-Satz, Taumelscheibe 50Hz		Repair kit, wobble disc
	6	1		601 119 703	Rep.-Satz, Taumelscheibe 50Hz		Repair kit, wobble disc
	7	1		601 119 705	Rep.-Satz, Lager		Repair kit, bearing
	10	1		607 181 908	Zylinderblock kpl.		Cylinder block cpl.
	11	1		601 119 791	Rep.-Satz, Kolben		Repair kit, piston
	12	3		602 602 490	Feder		Spring
	13	1		603 003 654	O-Ring		O-ring
	14	2		606 122 313	Pfropfen mit O-Ring		Plug with O-ring
	15	1		607 181 005	Zylinderblock		Cylinder block
	16	3		603 003 696	Ölmanschette		Oil sleeve
	17	3		607 181 006	Druckring		Thrust collar
	18	3		603 004 259	Dichtung		Gasket
	19	3		607 181 020	Druckring		Thrust collar
	20	1		601 604 958	Überwurfmutter		Union nut
	21	1		607 181 704	Saugrohr, Einlaß		Suction tube, inlet
	25	1		601 119 800	Rep.-Satz, Öldichtung		Repair kit, oil seal
	26	1		601 119 801	Rep.-Satz, Dichtungssystem		Repair kit, sealing system
	30	1		607 181 910	Zylinderkopf kpl.		Cylinder head cpl.
	31	6		603 004 222	O-Ring		O-ring
	32	1		603 001 823	O-Ring		O-ring
	33	6		607 180 906	Ventil kpl.		Valve cpl.
	34	1		603 003 688	O-Ring		O-ring
	35	2		606 122 475	Zwischenstück		Spacer
	36	3		603 004 277	Stützring		Back-up ring
	37	3		603 004 227	U-Manschette		U-sleeve
	38	3		603 004 228	WS-Ring		WS-ring
	39	1		601 119 797	Zylinderkopf (inkl. Pos. 42)		Cylinder head
	39	1		607 181 028	10/98 => Zylinderkopf (exkl. Pos. 42)		Cylinder head
	40	1		601 119 707	Rep.-Satz, Ventilsystem		Repair kit, valve system
	41	4		601 814 589	Schraube M8x90		Screw
	42	3		607 181 029	Buchse		Bush






1	1		605 218 433	"Castrol, Alphasyn-T" ISO 150 1 L (Füllmenge 100 ml)		Pump oil (Filling vol. 100 ml)

HP-145 H HP-155 H HP-160 H HP-1600 H	4									Umlaufventil By-pass valve			HP-145 H, HP-155 H	DOLMAR
	4									Umlaufventil By-pass valve HP-145 H, HP-155 H			DOLMAR
	H	H	H	H	H	H	H	H	H	Umlaufventil By-pass valve HP-145 H, HP-155 H			DOLMAR
Pos.	Anzahl Quantity									Teil-Nr. Part No.	Hinweise Notes	Benennung	Description

55	1	1								607 180 931		Manometer mit O-ring	Pressure gauge with O-ring
56	2	2								603 003 662		O-Ring	O-ring
57	1	1								607 181 017		Verlängerungsstück	Extension piece
58	1	1								607 181 031		Verlängerungsstück mit Bohrung	Extension piece

60	1	1								601 119 789		Rep.-Satz, Entlüftungsventil	Repair kit, venting valve
61	1	1								607 181 014		Schlauchstuten	Hose tail
62	1	1								601 814 029		Schlauchschelle	Hose clip
63	1	1								607 181 913		Druckschalter kpl. 11 bar	Pressure switch cpl.

65	1	1								601 119 790		Rep.-Satz, Haltedruckventil	Rep. kit, retaining press. valve
66	1	1								607 181 002		Pfropfen	Plug
67	1	1								603 000 064		O-Ring	O-ring

70	1	1								601 119 795		Ventilkegel kpl.	Valve cone cpl.
71	1	1								603 003 860		O-Ring	O-ring
72	1	1								603 000 387		O-Ring	O-ring
73	1	1								603 001 963		O-Ring	O-ring
74	1	1								606 184 525		Pfropfen	Plug
75	1	1								607 181 935		Dampfstufe	Steam stage
76	1	1								603 821 579		Spule 220-440V	Coil
77	1	1								606 184 533		Buchse	Bush
78	1	1								601 813 591		Sicherungsklemme	Locking clip

80	1	1								607 181 010		Ventilgehäuse	Valve housing
81	1	1								606 180 913		Verschlußpfropn mit O-Ring	Hole plug with O-ring
82	3	3								601 813 864		Schraube	Screw

85	1	1								601 118 512		Rep.-Satz, Sicherheitsventil	Repair kit, safety valve
86	1	1								606 100 940		Justierschraube	Adjustment screw
87	1	1								606 100 928		Gegenmutter	Lock nut

90	1	1								601 119 200		Rep.-Satz, Rückschlagventil	Repair kit, non return valve
91	1	1								606 180 659		Schlauchstuten	Hose tail
92	1	1								601 814 029		Schlauchschelle	Hose clip

95	1									607 181 907		Injektordüse mit O-Ring	Injector nozzle with O-ring
95	1									607 181 906		Injektordüse mit O-Ring	Injector nozzle with O-ring

HP-145 H HP-155 H HP-160 H HP-1600 H	5		Elektrogehäuse Connection box		HP-145 H, HP-155 H			DOLMAR
Pos.	Anzahl Quantity		5		Elektrogehäuse Connection box HP-145 H, HP-155 H			DOLMAR
Pos.	Anzahl Quantity		5		Elektrogehäuse Connection box HP-145 H, HP-155 H			DOLMAR

1	1	1	607 181 617		Drehschalter	Adjusting knob
2	1	1	607 181 614		Deckel für Elektrogehäuse	Cover for connection box
3	1	1	607 181 641		Kurvenschaeibe	Curve washer
4	1	1	607 181 611		Elektrogehäuse	Connection box
5	1	1	603 821 686		Störschutzfilter	Interference filter
6	1	1	606 420 050		El. Steuerungseinheit	Control circuit board
7	1	1	603 821 588		Hauptregelthermostat	Master thermostat
8	1	1	603 821 613		Schalter 220-240V, 13A	Switch
8	1	1	603 821 501		Schalter 400V, 6A	Switch
9	1	1	603 821 582		Anlaufrelais, BLAU	Starter relay, BLUE

13	1	1	603 821 683		Zeitschalter	Timer
14	1	1	603 821 438		Schütz C115 16A 230V, 50Hz	Contactor
14	1	1	603 821 439		Schütz C115 16A 400V, 50Hz	Contactor
15	1	1	607 180 245		Widerstand	Resistance
17	1	1	607 181 421		Stecker 5-polig kpl. Y	Plug 5-polar cpl.
18	1	1	607 181 419		Stecker 4-polig kpl. Y	Plug 4-polar cpl.
19	1	1	607 181 420		Stecker 5-polig kpl. 3 ph.	Plug 5-polar cpl.
20	1	1	607 181 418		Stecker 5-polig kpl. 1 ph.	Plug 5-polar cpl.
21	1	1	607 181 423		Stecker 3-polig kpl. (Brennstoff - "No Scale" Pumpe)	Plug 3-polar cpl. (Fuel pump / "No Scale" pump)

22	1	1	607 181 426		Kabel für Dampfstufe	Cable for steam stage
23	3	3	607 181 416		Spatenreihenklemme	Spade terminal block
30	1	1	603 830 062		Zwischenkabel kpl. S/S	Interconnecting cable cpl.
31	2	2	606 523 047		Gummitüülle	Rubber bush
32	1	1	606 522 759		Bügel für Schalter S/S	Bracket for switch
33	1	1	603 821 437		Mikroschalter S/S	Micro switch
34	1	1	606 522 765		Schalteraufnahme S/S	Fixture for switch
35	1	1	603 821 343		Kondensator (Betrieb) 50 μF	Capacitor (operation)
36	1	1	603 821 342		Kondensator (Start) 50 μF	Capacitor (start-up)
37	1	1	601 800 606		Erdschraube M4x10	Earth screw
38	2	2	601 800 655		Scheibe	Washer
39	1	1	607 180 290		Kondensator 0,68 μF	Capacitor

40	1	1	607 180 226		Anschlußkabel 1 ph.	El. cable
40	1	1	607 180 201		Anschlußkabel 3 ph.	El. cable
41	1	1	607 181 440		Zündtransformator / Kühplatte	Ignition transf. / cooling plate
42	2	2	607 181 443		Zündkabel	Ignition cable
43	1	1	607 181 221		Halter für Elektrode	Holder for electrode
45	1	1	607 181 439		Kabel kpl.	Cable cpl.
46	2	2	601 803 139		Schraube M3x6	Screw
47	1	1	603 821 684 =>		Thermostat 70°	Thermostat
47	1	1	603 819 859 <=		Automatischer Thermostat 60°	Thermostat
48	1	1	603 821 685		Thermostat 150°	Thermostat
49	1	1	607 181 437		Lasche für Erdverbindung	Tab for earth connection
50	2	2	601 803 139		Schraube M3x6	Screw
51	1	1	607 181 716		Schlauch 2"	Hose
52	1	1	606 184 328		Bügel für Elektrodenhalter	Clamp for elektrode holder


HP-145 H HP-155 H HP-160 H HP-1600 H	6		Kessel Boiler		HP-145 H, HP-155 H			DOLMAR

Pos.	Anzahl Quantity		6		Kessel Boiler HP-145 H, HP-155 H			DOLMAR












	1	1	607 181 904		Heizschlange mit Mutterm		Coil with nuts
2	1	1	601 119 794		Isoliersatz		Insulation kit
3	3	3	606 180 913		Verschlußpfropfen mit O-Ring		Hole plug with O-ring
6	1	1	601 805 464		Schraube für Elektroden M4x16		Screw for electrodes
7	1	1	601 814 611		Sicherungssring		Circlip
8	1	1	606 184 295		Schauglas		Inspection glass
9	3	3	601 802 743		Mutter M5		Nut
10	1	1	607 181 216		Düsseldorf		Holder for nozzle
11	1		602 802 647		Brennstoffdüse 4,24 kg/h		Fuel nozzle
11	1		602 802 445		Brennstoffdüse 4,71 kg/h		Fuel nozzle
12	1	1	601 803 717		Schraube für Düse 4x6		Screw for nozzle
17	1	1	606 240 262		Deckel für Kessel		Cover for boiler
18	1	1	601 813 575	=> Schraube M5x12		Screw
18	1	1	601 814 516	<= Schraube M5x16		Screw
19	1	1	606 184 296		Dichtung		Gasket
20	1	1	606 184 255		Luftschieber		Air throttle
21	3	3	601 807 999		Scheibe		Washer
22	1	1	606 184 350		Luftverteiler		Air distributor
23	1	1	607 181 325		Brennstoffleitung kpl.		Fuel pipe cpl.
24	1	1	601 813 781		Schraube M5x8		Screw
25	1	1	606 184 281		Kesseloberteil, außen Schornstein		Boiler top, outer section
26	1	1	606 184 259		Chimney		Chimney
27	1	1	606 184 360		Kesseloberteil, innen		Boiler top, inner section
28	2	2	607 181 326		Einlaß für Kesselrohr		Lead-in for boiler pipe
29	4	4	603 004 278		O-Ring		O-ring
30	1	1	606 184 288		Überwurfmutter		Union nut
31	1	1	606 184 287		Nippel		Nipple
32	1	1	607 181 220		Einlaßstutzen		Socket for inlet
33	1	1	607 181 026		Kolben		Piston
40	1	1	601 450 005		Internal h.d. Schlauch mit O-Ring		Internal h.p. hose with O-ring
41	1	1	603 000 072		O-Ring		O-ring
45	4	4	601 803 725		Mutter M8		Nut
46	4	4	601 800 796		Scheibe		Washer
47	4	4	606 184 275		Buchse		Bush
48	3	3	606 184 294		Buchse		Bush
49	4	4	606 184 293		Buchse		Bush
51	1	1	607 181 202		Außenmantel für Kessel		Boiler jacket, outer
52	1	1	607 181 909		Innenmantel mit Isolation f. Kessel		Boiler jacket w. insulation, inner
53	1	1	601 119 700		Heizschlangendichtung		Coil gasket
54	1	1	606 184 322		Luftfilter		Air filter
55	1	1	606 184 322		Lufffilter		Air filter
56	1	1	606 184 322		Lufffilter		Air filter

HP-145 H HP-155 H HP-160 H HP-1600 H	7	Deckel für Schwimmergehäuse Cover for float chamber	HP-145H, HP-155H	DOLMAR

			7		Deckel für Schwimmergehäuse Cover for float chamber HP-145H, HP-155H		DOLMAR
Pos.	Anzahl Quantity		Teil-Nr. Part No.	Hinweise Notes	Benennung	Description

1	1	1	607 181 621		Deckel für Schwimmergehäuse	Cover for float chamber
3	1	1	602 450 003		Schlauch ø4/7,2 x 400 mm	Hose
4	1	1	602 450 004		Schlauch ø1/4" x 1200 mm	Hose
5	1	1	601 119 793		Rep.-Satz, Schwimmer	Repair kit, float
6	1	1	601 119 792		Rep.-Satz, Schwimmerventil	Repair kit, float valve
7	4	4	601 813 641		Schraube	Screw
8	1	1	607 181 700		Schwimmerrohr	Tube for float valve
9	1	1	601 807 833		Sprengring	Spring ring
10	1	1	606 125 144		Filter	Strainer
11	1	1	601 800 341		Gegenmutter	Lock nut
12	1	1	601 602 945		Schnellkupplung kpl.	Quick coupling cpl.
13	1	1	603 001 237		Dichtung	Gasket
14	1	1	603 000 320		O-Ring	O-ring
15	1	1	601 604 669		Nippel für Schnellkupplung (N.d.)	Nipple for quick coupling (L.p.)
16	1	1	601 802 107		Schlauchschelle	Hose clip

HP-145 H HP-155 H HP-160 H HP-1600 H	8	Gehäuse Cabinet	HP-160 H, HP-1600 H	DOLMAR
9 6 2 3 1 2 1 2 3 4 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 16 17	10 11 39 22 23 24 25 26 36 37 38 39 40

Pos.	Anzahl Quantity			Teil-Nr. Part No.	Hinweise Notes	8		Gehäuse Cabinet HP-160 H, HP-1600 H	DOLMAR
Pos.	Anzahl Quantity			Teil-Nr. Part No.	Hinweise Notes	8		Gehäuse Cabinet HP-160 H, HP-1600 H	DOLMAR

0		1	1		-	Seite/Page 9/10	Motorpumpeneinheit	Motor pump unit
1		1			-	Seite/Page 12	Elektrische Komponenten	Electrical components
1		1			-	Seite/Page 13	Elektrische Komponenten	Electrical components
2		1	1		-	Seite/Page 14	Kessel	Boiler
3		1			-	Seite/Page 15	Strömungsschalter	Flow switch
4		1			-	Seite/Page 16	Wassereinlai / Auslaβ	Water inlet / outlet
5		1			-	Seite/Page 16	Deckel für Schwimmerergehause	Cover for float chamber
6		1	1		-	Seite/Page 17	Brennstofftank	Fueltank

7		1	1		606 184 158		Gehäuse, ROT	Cabinet, RED
7		1			?		Gehäuse m. Kesselschutzsch. ROT	Cabinet with boiler shield, RED
8		1	1		606 184 116		Schraube M6x14	Screw
9		1	1		601 119 211		Rep.-Satz, Handbügel R+L	Rep. kit, steering handle R+L
10		2	2		601 813 385		Schraube M8x60	Screw
11		2	2		606 184 920		Mutter	Nut
12		1	1		606 184 938		Gehäuserscharmier links, kpl.	Cabinet hinge left, cpl.
13		1	1		606 184 937		Gehäuserscharmier rechts, kpl.	Cabinet hinge right, cpl.
14		1			606 184 106		"No scale" Behalter	"No scale" Container
15		1			601 119 216		Rep.-Satz, Indikator	Repair kit, indicator

16		3	3		604 601 027	→12/98	Pfropfen 20	Plug
17		2	2		604 601 035	→12/98	Pfropfen 27	Plug
16		1			601 119 388	1/99 →	Pfropfensatz	Plug kit
18		1			606 184 094		Pfropfen	Plug
19		1	1		606 184 408		Distanstück	Spacer
20		1	1		606 184 056		Gebläsegehause	Fan housing
21		1			602 450 008		Indikatorschlauch 800 mm	Indicator hose
22		11			601 813 989	→7/97=20 St.	Schraube 35x16 RF	Screw
23		1	1		606 184 736		Riemen	Belt
24		4	4		606 184 676		Schwingungsdämpfer	Vibration damper
25		1	1		606 184 404		Luftführung	Air funnel
26		1	1		606 184 405		Geblaserad	Impeller
27		1	1		601 800 325		Schraube	Screw
28		1	1		606 184 279		Kupplung für Brennstoffpumpe	Coupling for fuel pump

29		1			603 821 321		Brennstoffpumpe m. Spule 220 V	Fuel pump, with coil
29		1			603 821 320		Brennstoffpumpe m. Spule 24 V	Fuel pump, with coil
30		1	1		601 119 217		Rep.-Satz, Filter/Dichtung (Danfoss)	Repair kit, screen/gasket
30		1			601 119 214		Rep.-Satz, Filter/Dichtung (Suntec)	Repair kit, screen/gasket
31a		1			606 241 838		Kabel für Brennstoffpumpe	Cable for fuel pump
31b		1			601 814 045		Mutter (Suntec)	Nut
32		1			603 819 919		Spule, 220 V (Danfoss)	Coil
32		1			603 820 305		Spule, 24 V (Suntec)	Coil
32		1			603 821 089		Spule kpl., 24 V (Danfoss)	Coil with nut/washer
33		1			606 184 329	1/99 →	Kesselschutzschirm	Boiler shield
34		1	1		601 119 218		Rep.-Satz, Gehäuserschraube	Repair kit, cabinet screw
35		1	1		601 119 219		Rep.-Satz, Zugentlastung	Repair kit, cable lead-in
36		1	1		606 184 403		Geblasedichtung	Fan tightening
37		1	1		606 184 058		Chassis	Chassis
38		1	1		606 184 805		Gitter für Luftregulierklappe	Grating for air adjust. damper
39		1	1		606 184 806		Gitter für Luftinflaß	Grating for admission of air

40		2	2		606 241 053		Radkappe, SCHWARZ	Hup cap, BLACK
41		2	2		601 813 799		Federtellerscheibe	Lock washer
42		2	2		606 184 074		Rad	Wheel
43		1	1		606 184 200		Radbeschlag	Wheel bracket
44		2	2		601 802 636		Schraube M6x12	Screw
45		1	1		601 803 295		Schraube M6x35	Screw
46		1	1		606 241 052		Lenkrolle	Steerable wheel
47		1	1		601 801 174		Schraube M8x20	Screw
48		1	1		601 813 377		Scheibe	Washer
50		1	1		604 209 521		Schild	Label

HP-145 H HP-155 H HP-160 H HP-1600 H

Motor, Pump Motor, pump

HP-160 H, HP-1600 H

DOLMAR

Pos.

Anzahl Quantity

Motor, Pumpe Motor, pump HP-160 H, HP-1600 H

DOLMAR

HP-145 H HP-155 H HP-160 H HP-1600 H

Umlaufventil By-pass valve

HP-160 H, HP-1600 H

DOLMAR

HP-160 H

17a 18 19 20 21 22 23 24 25 26

16 15 14 23 24 25 26

17a 18 19 20 21 22 23 24 25 26

HP-1600 H

16 17b 18 19 20 21 22 23 24 25 26

16 15 14 23 24 25 26

17b 18 19 20 21 22 23 24 25 26

Pos.

Anzahl Quantity

Umlaufventil By-pass valve HP-160 H, HP-1600 H

DOLMAR

606 181 468 =>Ventil gehause

Ventil gehause

Valve housing

606 181 477<=Ventil gehause

Ventil gehause

Valve housing

606 180 913

Screw

606 180 916

Injector nozzle with O-ring

HP-145 H HP-155 H HP-160 H HP-1600 H	11	Gehäuse Auto Start/Stopp Auto start/stop housing		HP-1600 H		DOLMAR
		11		Gehäuse Auto Start/Stopp Auto start/stop housing HP-1600 H		DOLMAR
Pos.	Anzahl Quantity	Teil-Nr. Part No.	Hinweise Notes	Benennung	Description

1		1		Rep.-Satz, Rückschlagventil S/S	Repair kit, non return valve
2		1		Rep.-Satz, Entlüftungsventil	Repair kit, venting valve
3		1		Verschraubung 1/8" - Ø4	Screwed connection
4		1		Schneidring	Cutting ring
5		1		Überwurfmutter	Union nut
6		1		Verschlußpflopfen 1/8"	Hole plug

7		1		Gehäuse Auto Start/Stopp	Auto start/stop housing
8		1		O-Ring	O-ring
9		1		Sitz für Entlastungsventil	Seat for relief valve
10		1		Kolben für Entlastungsventil kpl.	Piston for relief valve cpl.
11		1		O-Ring	O-ring
12		1		Anschlußpflopfen	Connecting union

13		1		Schlauch 1/4"	Hose
14		1		Schlauch, blau 1/4"	Hose, blue
15		2		Schlauchselle 13mm	Hose clip
16		2		Rep.-Satz, Rückschlagventil	Repair kit, non return valve

HP-145 H HP-155 H HP-160 H HP-1600 H	12	Elektrische Komponenten Electrical components		HP-160 H		DOLMAR
HP-160 H
Pos.	Anzahl Quantity	12		Elektrische Komponenten Electrical components HP-160 H		DOLMAR












	1	601 119 448	Valiant	Rep.-Satz, Armaturenbrett	Repair kit, control panel
	2	601 119 449	Valiant	Rep.-Satz, Schalter / Aufkleber	Repair kit, switches / label
	3	601 813 666		Schraube M5x45	Screw
	4	606 184 131		Temperaturgriff, GRAU	Temperature button, GREY
	6	601 119 667		Rep.-Satz, Start/Stopschalter	Repair kit, start/stop switch
	8	601 813 195		Mutter	Nut
	9	606 184 110		Dichtung	Gasket
	10	601 813 617		Schraube 35x14	Screw
	12	603 821 226		Thermostat mit Aussalter	Thermostat with switch
	13	606 241 733		Beschlag	Fitting
	14	601 800 391		Schraube M4x6	Screw
	15	601 800 945		Schraube	Screw
	16	603 803 780		Stopbuchse TET 10-14	Cable grommet
	17	603 803 764		Stopbuchse TET 5-7C	Cable grommet
	18	606 241 827		Verbindungsplatte	Mounting plate
	25	603 820 214		Motorstecker (außen), schwarz	Motor plug (male), black
	26	603 821 354		Widerstand	Resistance
	27	603 821 355		Klemme	Terminal clip
	28	603 821 356		Endverschluß	End stop
	29	601 805 852		Schraube	Screw
	33	606 184 733		Dichtung	Gasket
	34	606 180 260		Anschlußkabel	El. cable
	35	603 821 456		Dichtung für Motorstecker	Gasket for motor plug
	36	603 820 230		Motorstecker (innen)	Motor plug (female)
	36a	601 119 375		Rep.-Satz, Powertimerstecker	Repair kit, powertimer plug
	37	603 820 909		Pfropfen	Plug
	38	603 802 493		Stecker CEE 5 pol. 380V/16A	Plug
	39	603 802 493		Stecker CEE 5 pol. 380V/16A	Plug
	40	603 802 493		Stecker CEE 5 pol. 380V/16A	Plug

HP-145 H HP-155 H HP-160 H HP-1600 H

Elektrische Komponenten Electrical components

HP-1600 H

DOLMAR

HP-1600 H

2 3 7 6 8 10 18 20 35

4 5 6 7 8 10 12 18 20 35

1 19 19 49 49 47 47 27 27 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28 28

Pos.

Anzahl Quantity

Elektrische Komponenten Electrical components HP-1600 H

DOLMAR

HP-145 H HP-155 H HP-160 H HP-1600 H

Kessel Boiler

HP-160 H, HP-1600 H

DOLMAR

Pos.	Anzahl Quantity			Teil-Nr. Part No.	Hinweise Notes	Benennung	Description

1		2	2	601 803 725		Mutter M8	Nut
2		1	1	606 184 290		Beschlag	Fitting
3		1		606 184 842	Valiant	Zündtransformer 220V	Ignition transformer
3		1		606 184 840		Zündtransformer 380V	Ignition transformer
4		1	1	606 184 729		Kappe	Cap
5		1	1	606 184 359		Zündelektroden kpl.	Ignition electrodes cpl.
6		1	1	601 805 464		Schraube für Elektroden M4x16	Screw for electrodes
7		1	1	601 814 610		Sicherungsring	Circlip
8		1	1	606 184 295		Schauglas	Inspection glass
9		3	3	601 802 743		Mutter M5	Nut
10		1	1	606 184 400		Düsseldorf	Holder for nozzle
11		1	1	602 802 445		Brennstoffdüse 4,71 kg/h	Fuel nozzle
12		1	1	601 803 717		Schraube für Düse 4x6	Screw for nozzle
13a		1		606 241 900		Pfropfen	Plug
13b		1		601 800 606		Schraube M4x10	Screw
14		1		606 420 300		Fühler f. Flammenüberwachung	Flame sensor cpl.
17		1	1	606 184 272		Deckel für Kessel	Cover for boiler
18		1	1	601 814 516		Schraube M5x16	Screw
19		1	1	606 184 296		Dichtung	Gasket
22		1	1	606 184 255		Luftschieber	Air throttle
23		1	1	606 184 350		Luftverteiler	Air distributor
25		1	1	606 184 450		Brennstoffleitung kpl.	Fuel pipe cpl.
26				601 807 999	1640/1840HA	Scheibe	Washer
27		1	1	606 184 281		Kesseloberteil, außen	Boiler top, outer section
28		1	1	606 184 259		Schornstein	Chimney
29		1	1	606 184 360		Kesseloberteil, innen	Boiler top, inner section
30		2	2	601 803 725		Mutter M8	Nut
31		1	1	606 184 303		Wasserschutzschirm	Water shield
32		1	1	601 813 658		Schlauchschelle 017-20	Hose clip
33		1	1	602 450 009		Schlauch 1/2"	Hose
34		1	1	606 184 286		Beschlag	Fitting
35		1	1	603 821 105		Kabelhalter	Cable clip
36		1	1	606 184 262		Außenmantel für Kessel	Boiler jacket, outer
37		1	1	606 184 252		Innenmantel für Kessel	Boiler jacket, inner
38		2	2	606 184 282		Gummidchtung	Rubber lead-in
39		2	2	606 184 288		Überwurfmutter	Union nut
40		2	2	606 184 287		Nippel	Nipple
41		1	1	606 184 250		Kesselunterteil, innen	Boiler bottom, inner section
42		1	1	606 184 254		Kesselunterteil, außen	Boiler bottom, outer section
43		4	4	601 803 725		Mutter M8	Nut
46		8	8	601 800 796		Scheibe	Washer
47		4	4	606 184 275		Buchse	Bush
48		4	4	606 184 293		Buchse	Bush
49		9	9	601 813 567		Scheibe	Washer
50		3	3	606 184 275		Buchse	Bush
51		3	3	606 184 276		Mutter	Nut
52		3	3	606 184 294		Buchse	Bush
53		1	1	601 119 700		Heizschlangendichtung	Coil gasket
54		1		606 184 328		Bügel für Elektrodenhalter	Clamp for elektrode holder
55		1	1	606 184 931		Heizschange mit Muttern	Coil with nuts
56		1	1	601 119 236		Isoliersatz	Insulation kit

HP-145 H HP-155 H HP-160 H HP-1600 H

Strömungsschalter Flow switch

HP-1600 H

DOLMAR

	15					Strömungsschalter Flow switch HP-1600 H	DOLMAR
Pos.	Anzahl Quantity		Teil-Nr. Part No.	Hinweise Notes	Benennung	Description

A		1

1		2
2		1
3		2
4		2
5		1
6		1
7		1
8		1
9		1

10		1
11		1
12		1
13		1
14		1

15		2
16		2
17		1
18		1

HP-145 H HP-155 H HP-160 H HP-1600 H	16	Wassereinlauf/Auslauf, Schwimmergehäuserdeckel Water inlet/outlet, Cover for float chamber	HP-160 H, HP-1600 H	DOLMAR
HP-1600 H 1 33 35a HP-160 H 42 41 40 35b 43 44 45 36	7 8 10 11 16 34 35a 36 20 30 31 32 21 20 30 31 32 24 26 27 28 29

Pos.	Anzahl Quantity					Teil-Nr. Part No.	Hinweise Notes	Wassereinlaß / Auslaß, Schwimmergehäuserdeckel Water inlet / outlet, Cover for float chamber HP-160 H, HP-1600 H DOLMAR


















	1	1	601 119 210	Rep.-Satz, Einlaßwinkel	Repair kit, inlet elbow
2	1	1	601 119 695	Rep.-Satz, "No Scale" Pumpe	Repair kit, "No Scale" pump
3	1	1	602 450 003	Schlauch 400mm	Hose
4	1	1	602 406 423	Schlauch 180mm	Hose
5	7	1	601 813 989	Schraube 35x16 RF	Screw
6	2	1	601 814 151	Schlauchschelle ø 7,8/8,7	Hose clip
7	1	1	601 805 100	Schlauchschelle ø 8-22 GLV	Hose clip
8	1	1	606 184 588	Saugrohr, Einlaß	Suction tube, inlet
8	1	1	606 184 590	Saugrohr, Einlaß (H.d. Injektor)	Suction tube, inlet (H.p. injekt.)
9	1	1	603 400 512	Schlauchstutzten (H.d. Injektor)	Hose tail (H.p. injektor)
10	1	1	601 119 694	Rep.-Satf. Chemiekalieninjektor	Rep. kit for chemical injector
11	1	1	606 184 677	Gehäuse (H.d. Injektor)	Housing (H.p. injektor)
12	1	1	601 119 249	Rep.-Satz, Deckel f. Schwimmerg.	Rep. kit, cover f. float chamber
14	1	1	603 004 221	O-Ring	O-ring
15	1	1	606 401 820	Schlauchstutzten	Hose tail
16	1	1	601 119 243	Rep.-Satz, Schwimmerventil	Repair kit, float valve
17	4	1	601 813 641	Schraube 40x16 RF	Screw
18	1	1	606 184 084	Schwimmer	Float
19	1	1	606 184 679	Halterung für "No Scale" Pumpe	Fitting for "No Scale" pump
20	1	1	606 184 086	Manometerdeckel	Pressure gauge bracket
21	6	1	601 813 633	Schraube 35x25 RF	Screw
22	1	1	606 184 591	Wasserführungsplatte	Water guide plate
23a	1	1	606 184 583	Filtergehäuse	Housing for filter
23b	1	1	606 100 937	Filtergehäuse	Housing for filter
24	1	1	606 100 941	Filter	Strainer
25	1	1	601 602 945	Schnellkupplung kpl.	Quick coupling cpl.
26	1	1	603 001 237	Dichtung	Gasket
27	1	1	603 000 320	O-Ring	O-ring
28	1	1	601 600 659	Nippel f. Schnellkupplung N.d.	Nipple f. quick coupling L.p.
29	1	1	601 802 107	Schlauchschelle	Hose clip
30	1	1	601 801 075	Dichtungsscheibe	Tightening gasket
31	1	1	606 101 038	Kolben	Piston
32	1	1	601 600 493	Nippel f. Schnellkupplung H.d.	Nipple f. quick coupling H.p.
32	1	1	601 603 101	Nipple f. Schnellkupplung H.d. RF	Nipple f. quick coupling H.p. SS
33	1	1	601 119 244	Thermofühler mit O-Ring	Thermal sensor with O-ring
34	1	1	603 004 217	O-Ring	O-ring
35a	1	1	601 119 245	Rep.-Satz, Auslaßrohr	Repair kit, outlet pipe
35b	1	1	601 119 272	Rep.-Satz, Auslaßrohr	Repair kit, outlet pipe
36	1	1	606 184 477	Gummibuchse	Rubber bush
40	1	1	602 406 447	Schlauch	Hose
41	2	1	601 802 107	Schlauchschelle	Hose clip
42	1	1	601 119 210	Rep.-Satz, Einlaßwinkel	Repair kit, inlet elbow
43	2	1	601 803 139	Schraube M3x6	Screw
44	1	1	603 821 228	Thermoschalter	Thermal switch
45	1	1	606 241 250	Stutzen für Kesseleinlaß	Socket for boiler inlet
46	1	1	601 802 107	Schraube M3x6	Screw
47	1	1	601 119 245	Nippel f. Schraube M3x6	Nipple f. quick coupling H.p.

HP-145 H HP-155 H HP-160 H HP-1600 H	17			Brennstofftank Fuel tank	HP-160 H, HP-1600 H		DOLMAR
Pos.	Anzahl Quantity			17	Brennstofftank Fuel tank HP-160 H, HP-1600 H		DOLMAR
Pos.	Anzahl Quantity			17	Brennstofftank Fuel tank HP-160 H, HP-1600 H		DOLMAR

1		1	1	606 184 932	Brennstofftank, Satz	Fuel tank, kit

2		1	1	601 119 237	Rep.-Satz, Deckel f. Brennstofftank	Repair kit, cover for fuel tank
3		1	1	601 119 238	Rep.-Satz, Filterhalterung	Repair kit, filter holder
4		1	1	601 119 239	Rep.-Satz, Rückführungsdockel	Repair kit, return lid

5		1	1	606 184 097	Deckel für Filter	Cover for filter
7		1	1	606 184 101	Schlauchschelle	Hose clip
8		1	1	602 450 007	Brennstoffschauch 950mm	Fuel hose
9		1	1	602 450 006	Brennstoffschauch 1200mm	Fuel hose
10		1	1	606 184 100	Brennstofffilter	Fuel filter
11		2	2	603 003 944	O-Ring	O-ring

12		1		601 119 240	Rep.-Satz, Behältergestell	Repair kit, container rack
13		1		606 184 902	Riemen für Behälter	Strap for container
14		1		601 802 933	Schraube M6x22 RF	Screw
15		1		601 813 807	Scheibe	Washer
16		1		606 180 410	Dosierungseinheit kpl.	Dosing unit cpl.
17		1		602 450 002	Schlauch	Hose
18		1		606 400 240	Filter	Filter
19		1		601 810 084	Schlauchschelle	Hose clip
20		1		602 450 011	Schlauch	Hose

21		1	1	601 604 222	Filter	Filter
22		2	2	602 601 565	Federschloß	Hook
24		1	1	601 810 084	Schlauchschelle	Hose clip
25		1	1	606 184 117	Schaumstoffkörken	Foam rubber stopper

26a		1		606 184 094	Pfropfen	Plug
26b		1		606 420 303	Niveaukontakt kpl.	Level switch cpl.

HP-145 H HP-155 H HP-160 H HP-1600 H		1	Inhaltsverzeichnis Index	DOLMAR
		2 - 7	HP-145H, 155H
		2	Gehäuse (Übersicht)	Cabinet (summary)
		3	Motor, Pumpe	Motor, pump
		4	Umlaufventil	By-pass valve
		5	Elektrogehäuse	Connection box
		6	Kessel	Boiler
		7	Deckel für Schwimmergehäuse	Cover for float chamber
		8 - 17	HP-160H, 1600H
		9	Gehäuse (Übersicht)	Cabinet (summary)
		10	Motor, Pumpe	Motor, pump
		11	Umlaufventil	By-pass valve
		12	Elektische Komponenten HP-160H	Electrical components HP-160H
		13	Elektische Komponenten HP-1600H	Electrical components HP-1600H
		14	Kessel	Boiler
		15	Strömungsschalter HP-1600H	Flow switch HP-1600H
		16	Schwimmergehäusedeckel HP-1600H	Cover for float chamber HP-1600H
		17	Wassereinläβ / Auslaβ	Water inlet / outlet
			Brennstofftank	Fuel tank

	Zeichenerkläragn		Key to symbols	Légende
→ 1999999 2000000 → 4/95 → SI 5/95 =>xxx = {m*}Corr.	Produktion bis Serien-Nr. Neues Teil ab Serien-Nr. Neues Teil abWoche/Jahr Siehe Service-Information Monat/Jahr Teil gleichwertig ersetzt Nicht mehr lieferbar Keine Serienausführung, jedoch verwendbar Beinhaltet Positions-Nr. Meterware Innensternschraube Druckfehlherberichtigung		Production to serial number New part from serial number New part from Week/Year See Service-Information Month/Year Modified part No more available No standard execution, may be used Contains item no. Sold by the meter Star socket screw Error correction	Production jusqu'à n° de série Nouveau Stück à partir du n° de série Nouveau Stück à partir de Semaine / Année Voir Service-Information Mois / Année Piole modifiée Plus livrable Aucune exécut. en série, cependant utilisable contient n° de numéro Au mètre Vis à étoile intérieure Rectification d'erreurs

Assistant notice

En attente de votre message

Informations produit

Marque : DOLMAR

Modèle : HP-155 H

Catégorie : Nettoyeur haute pression
