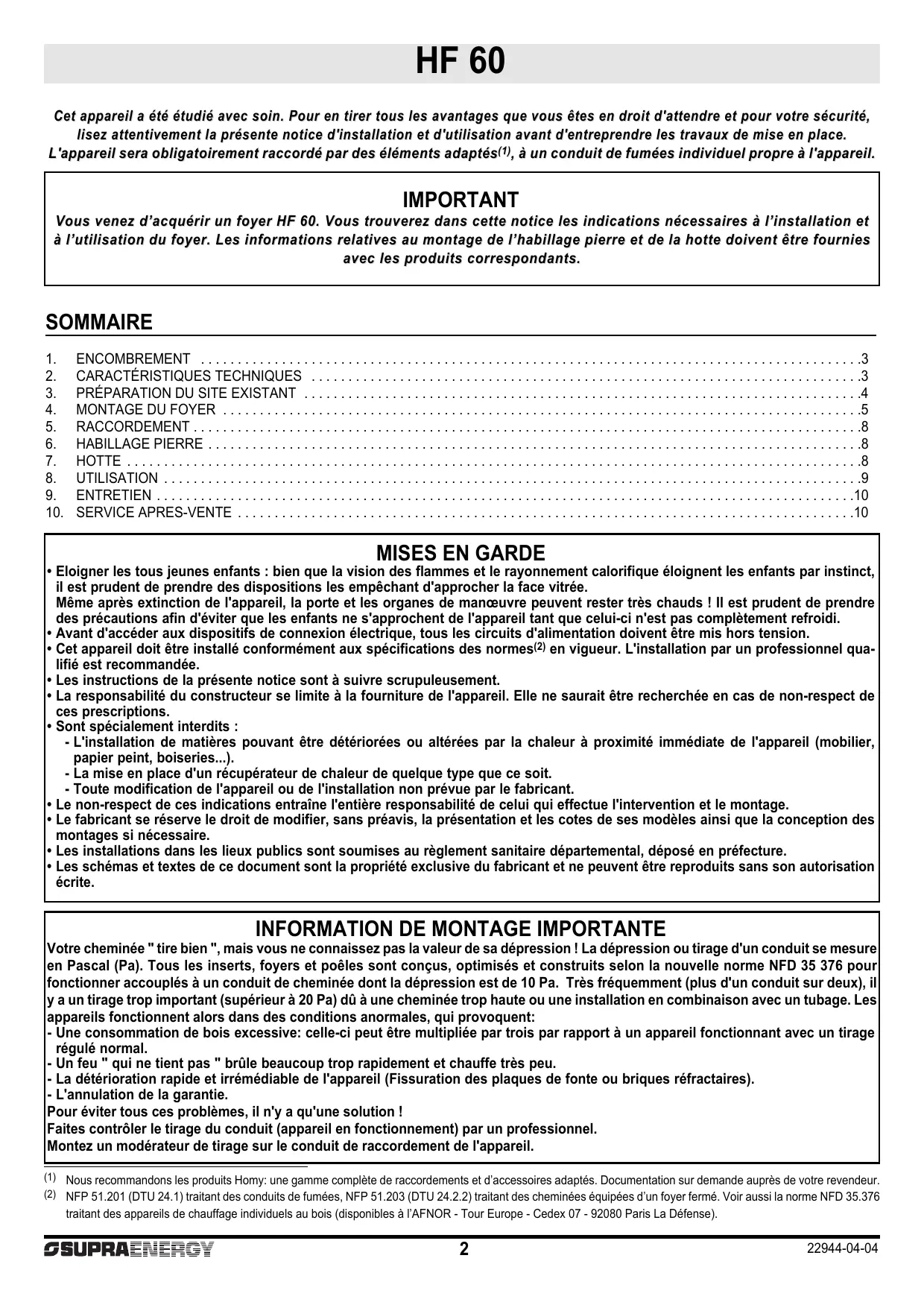

MODE D'EMPLOI ENERGY HF 3960 SUPRA
Cet appareil a été étudié avec soin. Pour en tirer tous les avantages que vous en attendez et pour votre sécurité, lisez attentivement la présente notice d'installation et d'utilisation avant d'entreprndre les travaux de mise en place. L'appareil sera obligatoirement raccordé par des éléments adaptés(1), à un conduit de fumées individuel propre à l'appareil.
Important
Vous venez d'acquérir un foyer HF 60. Vous trouvez dans cette notice les indications nécessaires à l'installation et à l'utilisation du foyer. Les informations relatives au montage de l'habillage pierre et de la hotte doivent être fournies avec les produits correspondants.
Sommaire
- ENCOMBREMENT 3
- CHARACTERISTIQUES TECHNIQUES 3
- PREPARATION DU SITE EXISTANT 4
- MONTAGE DU FOYER 5
- RACCORDEMENT 8
- Habillage Pierre 8
- HOTTE 8
- UTILISATION 9
- ENTRETIEN 10
- SERVICE APRES-VENTE 10
MISES en GARDE
- Éloignez les tout jeunes enfants : bien que la vision des flammes et le rayonnement calorifique éloignent les enfants par instinct, il est prudent de prendre des dispositions les empêchant d'approcher la face vitrée. Même après extinction de l'appareil, la porte et les organes de manœuvre peuvent rester très chauds ! Il est prudent de prendre des précautions afin d'éviter que les enfants ne s'approchent de l'appareil tant que celui-ci n'est pas complètement refroidi.
- Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
- Cet appareil doit être installé conformément aux spécifications des normes(2) en vigueur. L'installation par un professionnel qualifié est recommandée.
- Les instructions de la présente notice sont à suivre scrupuleusement.
- La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
- Sont spécifiquement interdits :
- L'installation de matières pouvant être déteriorées ou altérées par la chaleur à proximité immédiate de l'appareil (mobilier, papier peint, boiseries...).
- La mise en place d'un récapuchonateur de chaleur de chaque type que ce soit.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant.
Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. - Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé en préfecture. - Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.
Information de montage importante
Votre cheminée "tire bien", mais vous ne connaissez pas la valeur de sa dépression. La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et construits selon la nouvelle norme NFD 35 376 pour fonctionner accouplés à un conduit de cheminée dont la dépression est de 10 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent : - Une consommation de bois excessive : celle-ci peut être multipliée par trois par rapport à un appareil fonctionnant avec un tirage régulé normal. - Un feu "qui ne tient pas" brûle beaucoup trop rapidement et chauffe très peu. - La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires). - L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution ! Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel. Montez un modérateur de tirage sur le conduit de raccordement de l'appareil.

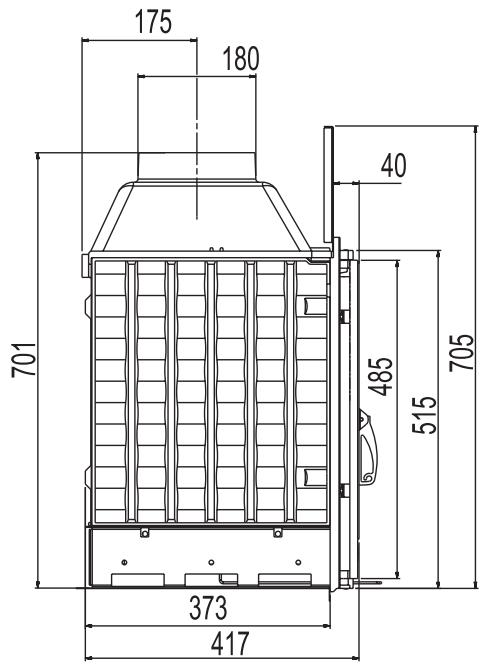

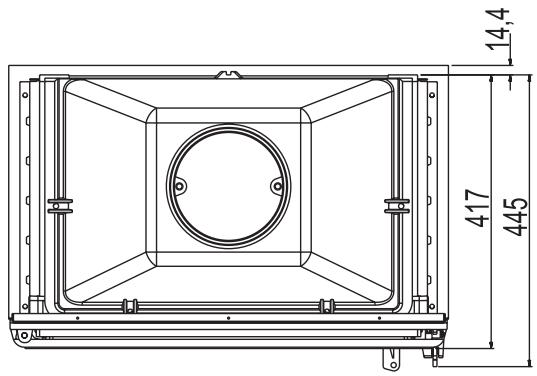

1. Encombrement
Fig. 1.1
2. Caractéristiques techniques
| Tableau 1 | HF 60 |
| Désignation selon NFD 35 376 (1) | I.G.B.sf.Em. 9 kW |
| Puisance nominale | 9 kW |
| Combustibles | |
| Combustible à utiliser | Bois en bûches de 50 cm |
| Combustible de remplacement | Lignite |
| Combustible interdit | Charbons et dérivés |
| Dimensions | |
| - Largeur | 670 mm |
| - Hauteur | 701 mm |
| - Profondeur | 445 mm |
| - Diamètre de buse | 180 mm |
| - Poids net | 103 kg |
| Dépression | |
| - Maxi admissible | 18 pa |
| - Mini | 5 pa |
| - Dimension mini. du boisseau | 20 x 20 cm |
| Caracteristique du conduit de fumée | |
| - Ø mini. du tubage ou conduit métallique isolé | 180 mm |
| - Hauteur mini. du conduit au-dessus de l'appareil | 4 m |
| - Ventilation du local | 1 dm2 |
| Accessoire | |
| - Piétement | fourni avec habillage |
| - Carénage de protection | fourni avec le foyer |
Désignation: C=Continu, I=Intermittent, G=Combustion sur grille, B=Combustible bois, sf=Chambre de combustion semi-fermée, Em=Appareils constitués essentiellement par une chambre de combustion autour de laquelle seront montés in-situ des éléments en maçonnerie, In=Appareils destinés à être insérés dans une cheminée existante.

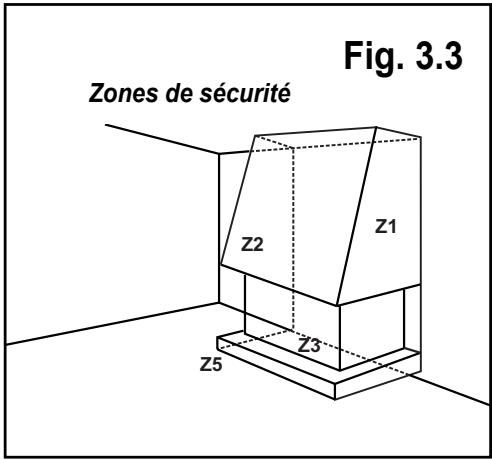

3. Preparation du SITE existant
Enlever tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l’intérieur de celles-ci (sols, murs et plafonds), à l’emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5 Fig. 3.3), selon l’implantation retenue (Fig. 4.1 et 4.2).
3.1. Sols
S'assurer que le sol (Z3) existant est capable de supporter la charge totale constituée par le foyer, l'habillage et la hotte. Dans le cas contraire, il faudra le renforcer. Dans la zone de chargement (Z5), nous recommandons la mise en place d'un revêtement de sol non-combustible facile d'entretien (carrelage par exemple).
3.2. Murs
Si, après retrait des revêtements (papier peint, lambris ou moquette murale...) sur l'emprise de la future cheminée, le mur nu correspond à l'une des catégories du tableau 2, appliquer les solutions préconisées.
Murs environnants
Pour tous les murs dont les distances sont inférieures aux valeurs préconisées (Z1 et Z2), prendre les précautions données par le tableau 2.
3.3. Plafonds
Dans la zone d'emprise de la hotte (Z4), isoler par de la laine de roche rigide, en ayant retiré tous les matériaux combustibles.
Attention! Ne pas placer d'objets combustibles à moins de 1 mètre de la surface vitrée.
3.4. Évacuation des produits de la combustion
Une vigilance particulière et des soins attentifs doivent être apportés à l'examen ou à la réalisation de ce point de l'installation (cf. norme NFP 51.201 et NFP 51.203).
Si le conduit de fumée existe, il convient :
- de le faire ramoner par un moyen mécanique (hérisson).
- de faire vérifier son état physique (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.
Dans le cas d'un conduit non compatible (ancien, fissuré, fortement encrassé), il est nécessaire de procéder
- soit au tubage à l'aide d'un produit titulaire d'un avis technique favorable à cet usage.
- soit à un chemisage.
- soit à la mise en œuvre d'un conduit adapté effectué par une entreprise ayant les qualifications requises.
3.5. Traversée de plafonds et de planchers
Les conduits de fumées doivent être disposés avec un écart minimal de 16 cm entre la paroi intérieure du conduit et l'élément combustible le plus proche.

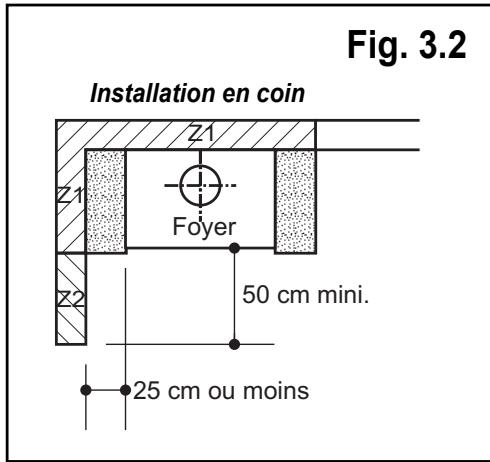

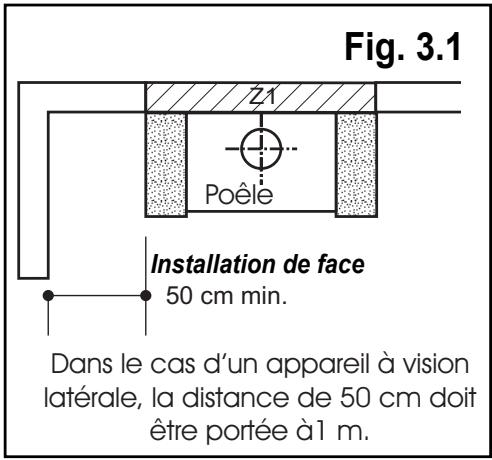

3.6. Les entrées d'air
En cas d'un habitat à forte isolation et/ou équipé d'un système mécanique de ventilation (V. M. C ou hotte aspirante), une prise d'air frais extérieur supplémentaire est nécessaire au bon fonctionnement de la combustion. Cette prise d'air frais doit être positionnée en fonction des vents dominants. Elle ne doit pas déboucher dans l'enceinte de l'habillage. Obturable en cas de non-fonctionnement du foyer, elle devra avoir une section minimale de passage de 1 dm² pour les foyers fonctionnant porte fermée. La prise d'air frais doit toujours être ouverte lors du fonctionnement du foyer.
Tableau 2
| ZONE 1 | ZONE 2 | ||
| MATERIALIAUX EXISTANTS | SOLUTION PRECONISEE | MATERIALIAUX RECOMMANDES | MATERIALIAUX DE FINITION |
| Mur extérieur avec isolation inflammable incorporee. | - Découpe de l'isolation existante - Confection d'un mur de renfort M0 en remplacement - Isolation avec isolant spécifique | - Brique, béton cellulaire - Laine de roche + film alu. | Classés M0 ou M1 |
| Mur extérieur sans isolation ou mur de refend (épaisseur env. 15 cm) ininflammable. | - Isolation avec isolant spécifique. | - Laine de roche + film alu. | Classés M0 ou M1 |
| Cloison légère plâtre, bois, plaques de plâtre, polystyrene, polyuréthane, cloisons alvélées. | - Dépose et montage d'un mur de 10 cm d'épaisseur - ou non-dépose et montage d'un mur de 10 cm d'épaisseur devant lame d'air de 2 cm - ou dépose et montage d'un nouveau mur d'accui en dur + isolant. | - Brique, béton cellulaire + laine de roche rigide. | Classés M0 ou M1 |
4.1. Outillage nécessaire
- niveau à bulle
- perceuse à percussion
- marteau -burin
outillage courant
4.2. Matériel nécessaire (selon options)
- une manchette de raccordement
- une plaque d'adaptation - tuyau(x) d'évacuation de fumées
Pour le montage de l'habillage
- Éléments en pierre composant l'habillage
- Gabarit de pose
- Kit de scellement - Visserie
- Kit de protection poutre
- Piétement + visserie
Pour le montage de la hotte
- Façade de hotte
- Arrière de hotte
- Côtés de hotte
- Couvercle de hotte
- Faux-plafond
- Isolant du faux-plafond (à découvert)
4.3. Préparation du raccordement
- Marquer au sol et sur le mur d'appui l'emplacement de l'axe de la cheminée.

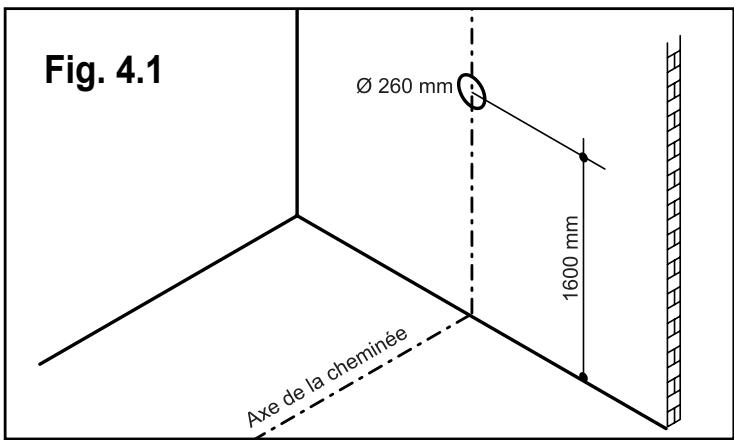

- Marquer l'emplacement du trou de raccordement (Ø 260 mm) sur le mur d'appui (H = 1600 mm).

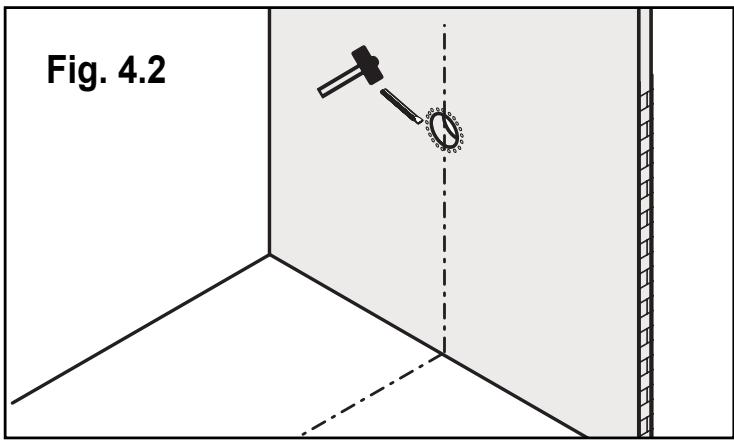

- Avec une perceuse à percussion, encer différents trous (Ø 8 mm) sur le pourtour de ce marquage.

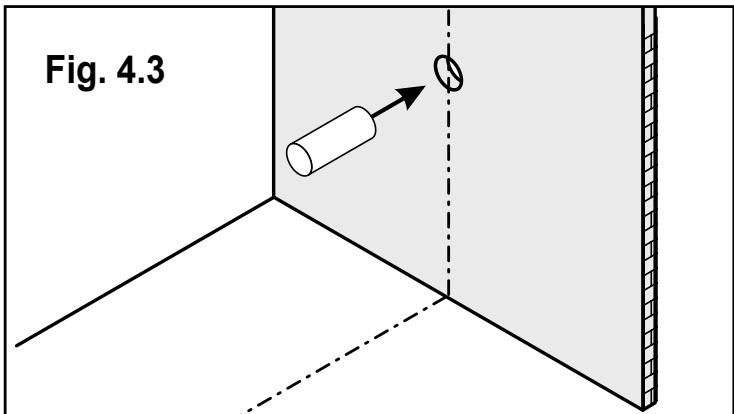

- Réalis éaliser ensuite le trou de raccordement (du diamètre de l'élément de raccordement) dans la paroi du conduit de cheminée (voir illustration ci-dessous).
Fig. 4.4 Vue de dessus (voir légende § 7)
- Introduire la manchette (non fournie) dans le trou. Elle doit dépasser d'au moins 45 mm du mur d'appui.

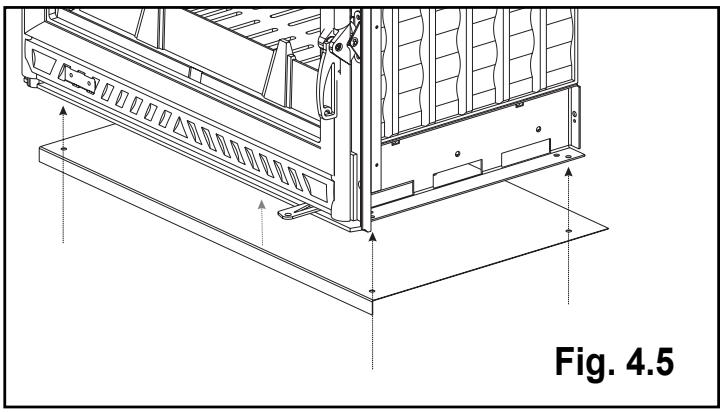

4.4.1 Montage de la protection de sol
La protection de sol est fournie vissée derrière l'appareil.
Cette protection est spécifique à votre appareil. Elle doit toujours être fixée sous l'appareil (quel que soit le support de l'appareil).
1) Dévisser l'écrou HM6 qui maintient la protection derrière le foyer et les 2 écrous HM6 qui fixent l'appareil à la palette. 2) Retirer la protection arrière. 3) La poser sur votre piétement (voir ci-dessous). Le pli à l'avant sert de butée de positionnement du foyer par rapport à l'habillage. 4) Aligner les trous latéraux et les trous de la protection de sol.

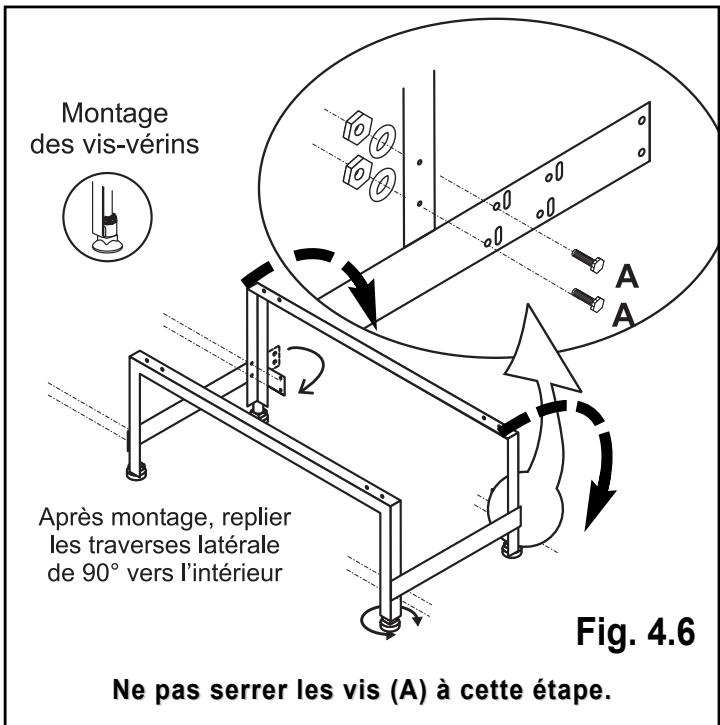

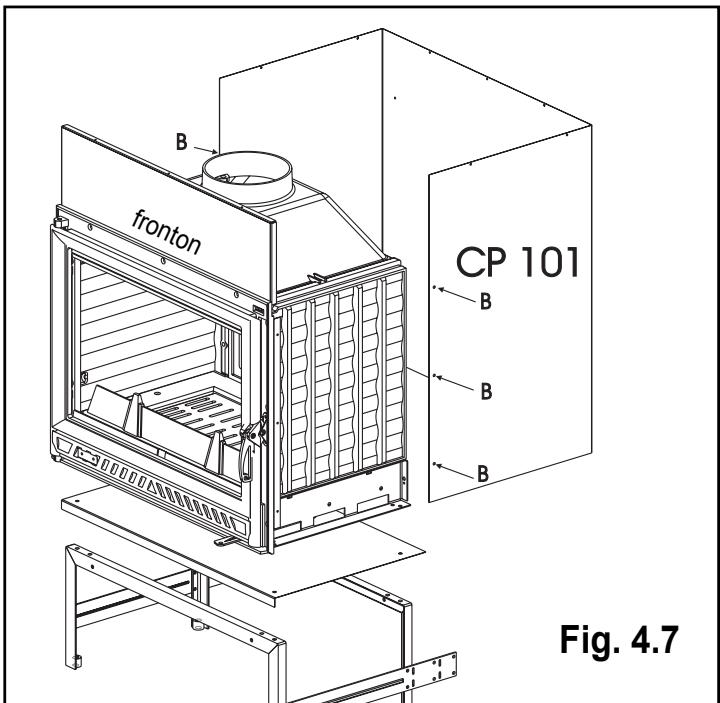

4.4.2 Assemblage du piètement PS67 sur le foyer
- Basculer le piètement sur sa face arrière (cf fig. 4.6).
- Retirer le cendrier et la grille puis basculer le foyer sur sa face arrière.
- Fixer le piétement sous le foyer avec 4 vis HM6x20 fournies avec le piétement. La protection de sol doit être fixée en même temps (cf § 4.4.1).
- Serrer les vis (A).
- Remettre l'ensemble d'aplomb.
Retirer les écrous de blocage et régler les vérins à la hauteur adaptée à la banquette de l'habillage.
4.4.3 Montage du carénage de protection CP101
Le carénage est livré plié. Déplier chaque côté (90°) et le positionner sur les équerres à l'avant du foyer et entre les prises extérieures du fronton. Fixer le carénage sur le foyer avec les 6 vis (B) HE 10 x 12,7 (fournies dans le sachet visserie avec le carénage CP101).

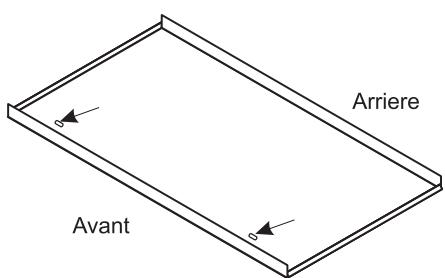

4.5. Mise en place du déflecteur de fumées
Dépose
Pose
Deflecteur
Vis de fixation Fig. 4.8
Le déflecteur améliore l'échange de chaleur et facilite le nettoyage des suies après le ramonage. À la livraison, le déflecteur est attaché dans le foyer par un lien à resserrer. Il est utile de se familiariser avec la pose et la dépose du déflecteur avant de terminer l'installation.
Dépose du déflecteur:
- Couper le lien fixant le déflecteur à l'avant du foyer.
- Relever et basculer le déflecteur, le retirer vers l'avant (cf fig. 4.8).
Pose du déflecteur:
- Placer le déflecteur verticalement au fond du foyer.
- Relever l'avant du déflecteur, faire glisser vers l'avant de l'appareil.
- Poser l'arrière du déflecteur sur la plaque d'âtre.
- Positionner l'avant du déflecteur sur les 2 vis supports (dévisser de quelques tours avec une clé n° 10 si nécessaire).
4.6.1 Réglage de l'air de combustion (en bas à droite de la porte)
Fig. 4.9 position start allumage uniqueness
position nominale
feu réduit
Important:
La position START ne doit pas être maintenue au-delà de l'allumage. Passer en position nominale après le chargement des bûches. (cf § 8.4.1 allumage)
4.6.3 Ouverture de la porte du foyer
Fig. 4.10
Les organes de manoeuvre peuvent atteindre des températures très élevées lors du fonctionnement du foyer. Pour éviter les brûlures, il faut donc utiliser la main-froide pour toute manipulation.
5. Raccordement au conduit de fumées en attente
Cette question est traitée par la norme NFP 51.203.
L'évacuation des fumées comprend les tuyaux de raccordement et le conduit de fumée. Cette installation doit permettre le ramonage et la récupération des suies.
Le raccordement doit se faire dans la pièce où se trouve l'appareil par la voie la plus directe, sans pente négative et doit être visible sur tout son parcours.
Il sera réalisé à l'aide de conduits métalliques :
- tôle noire d'épaisseur mini. 2 mm.
- tôle émailée d'épaisseur mini. 0.6 mm.
- acier inox d'épaisseur mini. 0.4 mm.
- soit à l'aide de tubages polycombustibles rigides ou flexibles.
Ce type de tubages est soumis à un avis technique favorable à cet usage.
Sont interdits l'aluminium, l'acier aluminé et l'acier galvanisé.
Ce raccordement doit se faire selon le schéma proposé (Fig. 4.4).
Si la dépression du conduit de fumées est supérieure à 18 Pa (voir
§ 1), la pose d'un modulateur de tirage est obligatoire.
6. Habillage PIERRE (charleston)
Votre revendeur SUPRA vous conseillera l'utilisation du choix de l'habillage adapté à votre foyer.
6.1. Fonctions de l'habillage
Outre leur fonction esthétique, l'habillage et la hotte qui coiffent le foyer constituent une enceinte thermique dans laquelle se réalisent les échanges calorifiques.
Les habillages et les hottes proposés dans notre catalogue sont adaptés à nos foyers. L'entretien et les éventuelles interventions en sont facultatifs. La conception et la réalisation sur mesure d'un couple habillage-hotte ou d'une hotte seule restent possibles. Il convient de respecter la réglementation en vigueur.
Avant de procéder à l'habillage de l'appareil et au montage de la hotte, s'assurer du bon fonctionnement de tous les organes de manœuvre :
- de la bonne fermeture de la porte et de son alignement,
- du bon fonctionnement des organes de commande d'air de grille et d'air de vitre (selon modèle).
- du bon fonctionnement du clapet de buse
6.2. Habillage personnel (fig. 4.11)
La conception d'un habillage personnelé doit impérativement :
- ne pas prendre appui sur l'appareil (17) qui doit pouvoir se dilater librement (prévoir un jeu mini de 2 mm);
- permettre au flux d'air de pénétrer librement dans sa partie basse. Dans tous les cas, 600 cm² mini de section libre devront être réservés (15)
- être réalisé en matériel M0;
- étant donné la force de chaleur dégagée par le foyer, les habillages en Edelroc et en pierre naturelle doivent être munis d'un kit d'isolation en tôle ou être isolés.
- L'habillage compte un bucher sous l'appareil : celui-ci ne doit en aucun cas obstruer l'ouverture d'air de convection (600 cm² mini) et les buches ne doivent pas toucher la tôle galvanisée sous le foyer.
Vérifier également la mise à niveau correcte du foyer, en agissant au besoin sur les vérins de réglage du piétement.
Attention!
Afin de permettre la libre dilatation de l'appareil, aucune de ses parties ne devra être en contact avec l'habillage.
Prévoir impérativement un jeu de 2 mm, notamment entre les jambages de l'habillage et le corps de l'appareil.
7. HOTTE (option)
Votre revendeur SUPRA vous conseillera utilement pour le choix de la hotte adaptée à votre cheminée.
Rappel ! Toute évacuation d'air chaud devra déboucher à une distance minimale de 30 cm du plafond.
- L'accès à l'intérieur de la hotte doit être possible et aisé.
- La hotte est indépendante de l'appareil, qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement.
La hotte comportera les éléments suivants :
7.1. Faux-plafond (déflecteur)
Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la pièce. L'écart minimal entre ce faux-plafond et le plafond de la pièce doit être de 30 cm minimum. Il sera réalisé en matériaux classés M0 (incombustibles) et isolé. Le caisson ainsi formé (entre plafond et déflecteur) : - comportera des ouvertures de ventilation, en communication vers l'extérieur de la hotte (22)
- sera étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.
- Le faux-plafond sera doublé d'une couche d'isolant.
7.2. Diffuseurs d'air chaud
La hotte comportera en partie supérieure à ras du faux-plafond, plusieurs bouches de diffusion de l'air chaud, d'une section libre totale de 600 cm² minimum.
7.3. Accès à l'intérieur de la hotte
Si le ramonage l'exige, les tuyaux de raccordement au conduit devront être visibles sur tout leur parcours.
L'accès au modérateur de tirage (contrôle et entretien) doit également être possible (NFP 51.203).
Pour accéder facilement aux tuyaux de raccordement ou au modérateur de tirage, la façade de la hotte doit pouvoir être facilement décrochée.
Fig. 4.11
- Plafond
- Murd'appui
- Adaptateur de raccordement
- Manchette de raccordement
- Élément de raccordement
- Matériau de remplacement non-combustible
- Tuyau de raccordement
- Buse d'évacuation des fumées
- Déflecteur arrêté
- Paroi du conduit de cheminée
- Sol 12 Revêtement de sol
- Protection sol
- Socle de l'habillage
- Entrée d'air de convection
- Margelle de l'habillage
- Foyer HF 60
- Passage d'air entre le foyer et le fronton
- Corbeau
- Protection externe de poutre
- Poutre 22 Arrière hotte
- Façade hotte
- Orifices de ventilation
- Faux-plafond
- Isolant du faux-plafond (à découvert à la taille) 27. Orifices de décompression sur l'arrière de la hotte: 3× 50mm
- Dessus hotte
Important
Afin d'éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes. Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée ou altérée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 1 m évitera tout risque.
8.1.1 Bois
Ce foyer est donc pour brûler du bois de chauffage, en bûches, sec à l'air (2 à 3 ans de stockage sous abri ventilé). Préférer les feuillus durs (charme, hêtre,...). Éviter les résineux (pin, sapin). Proscire absolument les feuillus tendres (tilleul, marronnier, saule), ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques). Ne jamais faire de flambées par brassées de petit bois, caissettes, buchettes ou sarments qui provoquent des surchauffes brutales.
8.1.2 Lignite
En utilisant nationale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises suffisant en se limitant à la surface de la grille.
8.1.3 Charbon et dérivés
Attention! L'utilisation, même occasionnelle de charbon ou dérivé de charbon, est formellement interdite.
8.2 Létirage
La dépression (tirage) du conduit de fumées auquel est raccordé l'appareil doit être conforme au tableau des caractéristiques (§ 1). La mesure se fait suivant les indications du tableau des caractéristiques. En présence d'un système mécanique de ventilation ou d'extraction (VMC ou hotte aspirante), la prise d'air frais extérieur doit être ouverte lors de l'utilisation de l'appareil. Ce système peut influer sur la valeur de la dépression jusqu'à l'inverser et devra donc être en marche lors de la mesure.
8.3. Premier allumage
- Le premier allumage et la mesure du tirage doivent être effectués par un installateur qualifié.
- Enlever les étiquettes autocollantes, les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le dendrier.
- Retirer le lien fixant le déflecteur à l'avant du foyer (cf § 4.5).
- Commencer par un feu léger puis augmenter la charge par paliers. Cette mise en température progressive permet la dilatation lente des matériaiaux et leur stabilisation (l'habillage de la cheminée est susceptible de contenir encore beaucoup d'eau).
- Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, se produit, puis s'estompera dans le temps. C'est pourquoi, cette première mise en température se fera les fenêtres du local ouvertes.
- Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.
- Procéder éventuellement au réglage du modulateur.
- Procéder ainsi pendant quelques jours avant utilisation normale.
- Avant d'utiliser normalement votre cheminée, attendre au moins deux semaines.
8.4.1. Allumage
- Étaler du papier froissé sur la sôle
- Placer par-dessus du petit bois et du bois fendu de petite section.
- Positionner les commandes selon les explications du § 4.6
- Mettre le feu au combustible préparé.
- Fermer la porte de chargement.
- Attendre la formation de braises.
- Lorsque le feu a bien pris. профессиональн au chargement.
- Mettre les commandes en "position nominale" (Fig. 4.9).
Attention! Ne jamais utiliser d'essence, d'alcool ni de fioul...
8.4.2 Chargement
Pour éviter la sortie de fumées par la porte, ouvrir le clapet de buse avant d'ouvrir la porte de chargement.
La charge de bois sera disposée vers le fond du foyer pour éviter les éventuelles chutes de braises. Dans la mesure du possible, recharger le foyer lorsqu'il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Il est préférable de charger en plusieurs fois que de manière excessive.
8.4.3. Charge de combustible
environ 3 kg de bois en buches
8.5. Fonctionnement en allure réduite
Ne pas faire fonctionner le foyer en allure très ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et de l'appareil.
8.6. Fonctionnement en foyer ouvert
Le foyer HF 60 n'est pas prévu pour fonctionner porte ouverte. La porte de chargement doit impérativement être fermée en fonctionnement.
9.1 Décaissement
Le décendrage doit être effectué de manière régulière, en vidant le cendrier situé sous la grille de sole (accessible en ouvrant la porte).
Attention!
- Ne vider les cendres que lorsque celles-ci sont complètement refroidies.
- Ne pas aspirer de cendres chaudes.
- Ne pas mettre des cendres chaudes dans une poubelle.
9.2 Entretien des éléments de la façade
Pour raviver l'aspect du cadre de la porte, ne pas utiliser de produit abrasif (même légèrement) mais uniquement de l'eau chaude savonneuse appliquée avec un chiffon doux ou une éponge naturelle. Essuyer immédiatement.
9.3 Nettoyage de la vitre
Le vitrage se nettoie à froid, à l'aide d'un chiffon humide, trempé dans de la cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre n'est pas effectif.
9.4 Le ramonage obligatoire
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir le carnet de ramonage par l'entreprise et conserver la facture. Après le ramonage du conduit, il convient de nettoyer le déflecteur puis de le remettre en place (Fig. 4.8). Avant toute nouvelle utilisation de l'appareil, s'assurer que tous les éléments sont bien en place.
10. Service apres-vente
L'appareil comprend un certain nombre de pièces d'usure, dont l'état est à vérifier à l'occasion du contrôle annuel. Notre revendeur est à même de fournir ces pièces en rechange. Pour toute demande de renseignements ou de pièces détachées, il est indispensable d'indiquer
la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique (collée sur le fond du foyer à gauche du dendrier et protégée par une plaquette à faire pivoter).
BP 22 - 67216 Obernai Cedex - France
Société Anonyme à Directoire et Conseil de surveillance
Fondée en 1878 au capital de 1529172 €
RCS B 675880710 - SIRET 67588071000032
www. supra. fr
