MODE D'EMPLOI TERTIO 76 SUPRA

Cet apparéil a été étudié avec soin. Pour tirer tous les avantages que vous étés en droit d'en attendre et pour votre sécurité, lisez attentivement la presente notice d'installation et d'utilisation avant d'entreprenevre les travaux de mise en place.
L'appareil sera obligatoirement raccordé par des éléments adaptés(2), à un conduit de fumées individuel propre à l'appareil. Des accessoires sont également disponibles(2) dont certains doivent être prévus avant l'installation.

1. ENCOMBREMENT 3
2. CARACTERISTIQUES TECHNIQUES 4
3. PREPARATION DU SITE EXISTANT 4
4. MONTAGE DU FOYER 6
5. RACCORDEMENT 10
6. UTILISATION 12
7. ENTRETIEN 14
8. SERVICE APRÈS-VENTE 14

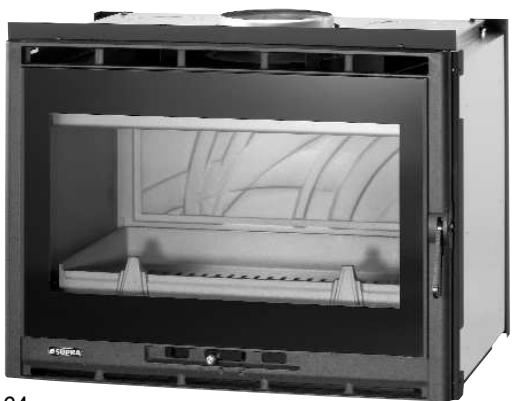

TERTIO 64

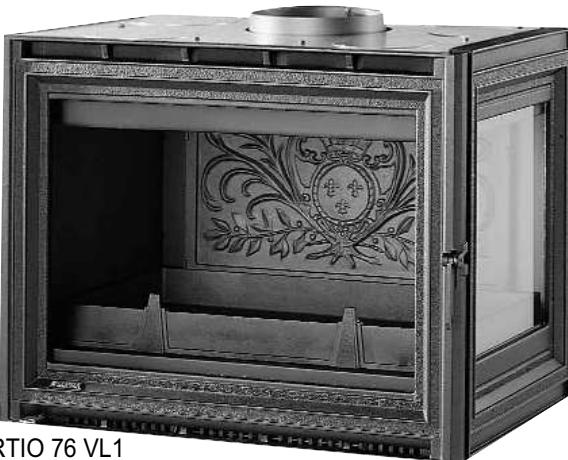

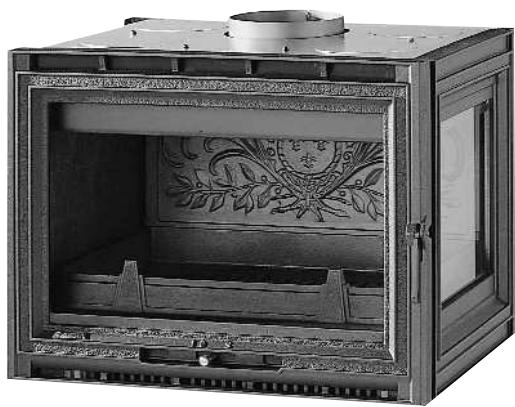

TERTIO 67 VL1

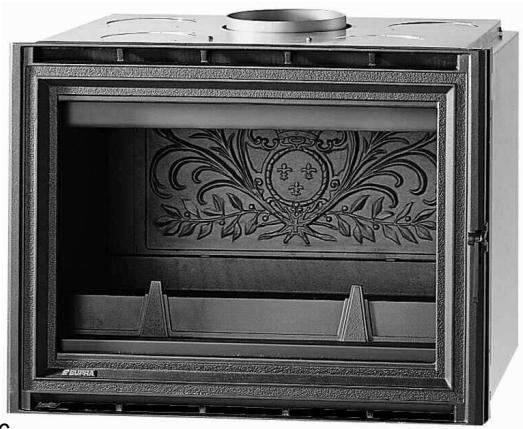

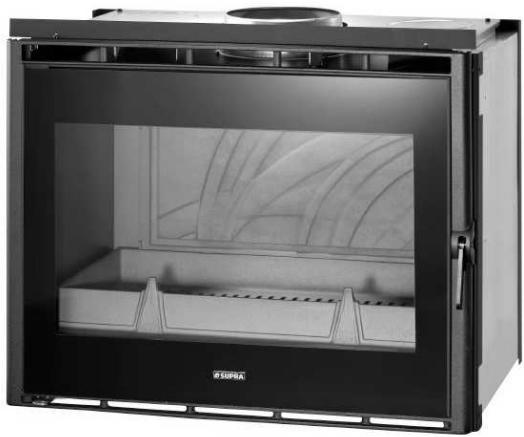

TERTIO 76

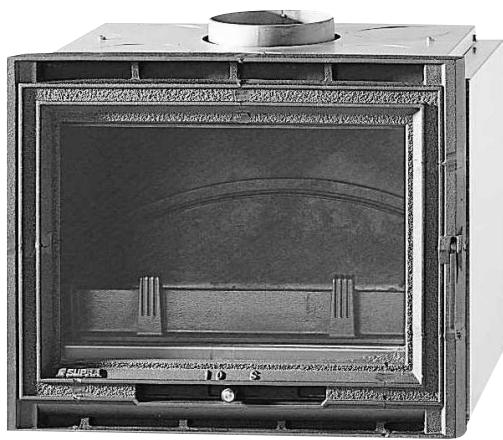

TERTIO 74

- MISES EN GARDE -

Cet appeil est destiné à brûler du bois, enaucn cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les reglementations locales et nationales ainsi que les normes européennes (3) lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
- Avant d'acceder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
Cet appeil doit etre installe conformement aux specifications des normes en viqueur. L installation par un professionnel qualifie est recommandee.
- Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
- La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherche en cas de non-respect de ces prescriptions.
- Sont spécialement interdits :

• L'installation de matieres pouvant etre detertiorees ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximite immediate de l'appareil.
• La mise en place d'un récapacitaire de chaleur de chaque type que ce soit, autre que ceux préconisés par le fabricant.
• L'utilisation de tout combustible autre que le bois naturel et la lignite.
• Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.
  Le non-respect de ces indications entraine l'entiere responsabilité de celui qui effectue l'intervention et le montage.
  Les installations dans les lieux publics sont soumises au reglement sanitaire département, déposé à la préfecture de votre région.
  Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécess- saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissiez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poèles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fraisment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les apparils fonctionnent alors dans des conditions anormales, qui provoquent :

• Une consommation de bois excessive : celle-ci peut être multipliee par 3 par rapport a un appareil fonctionnant avec un tirage de 12 Pa.
• Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
• La détérisation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
• L'annulation de la garantie.

Pour éviter tous ces problèmes, il n'y a qu'une solution!

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage sur le conduit de raccordement de l'appareil.

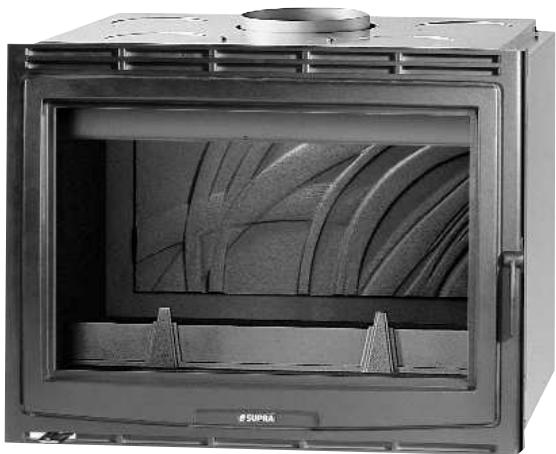

TERTIO 79

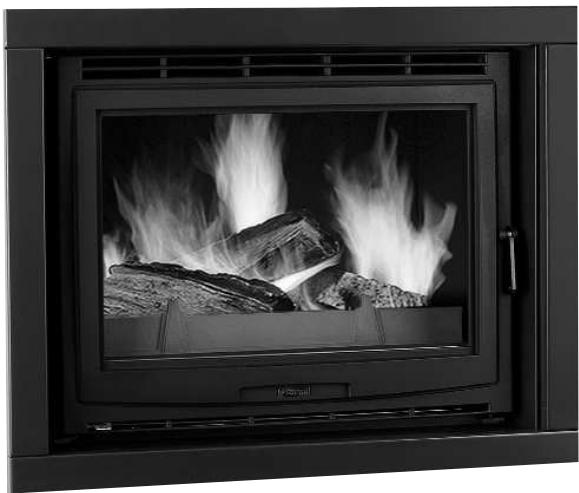

TERTIO 55

Illustrations non contractuelles, se référer aux cotes.

(1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite; selon essais suivant EN13229/
(2) Nous recommendons les produits HOMY: une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur.
(3) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13229 traitant des inserts à combustible solide. (disponnibles à l'AFNOR).

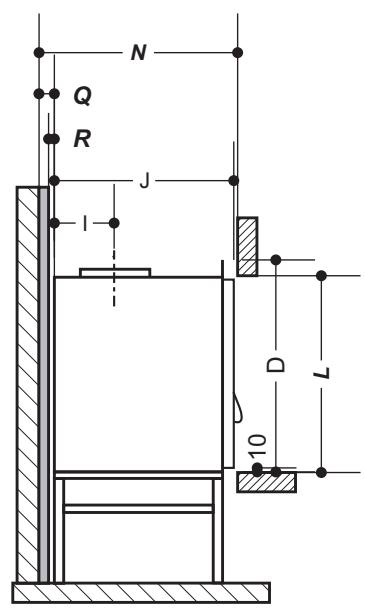

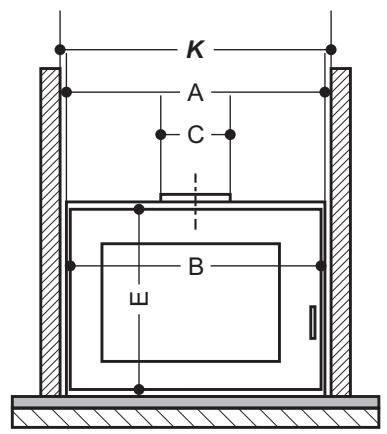

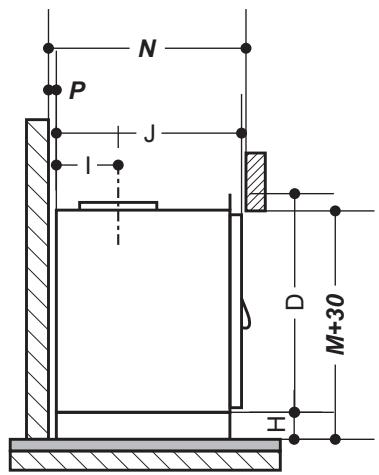

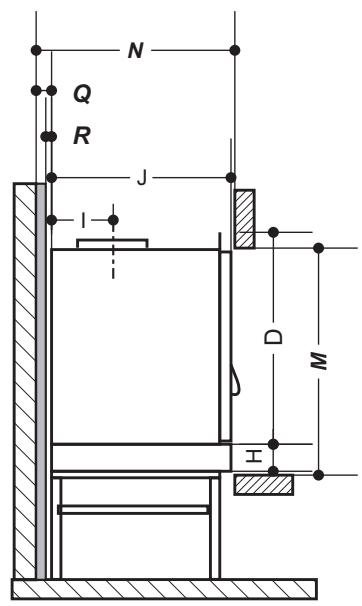

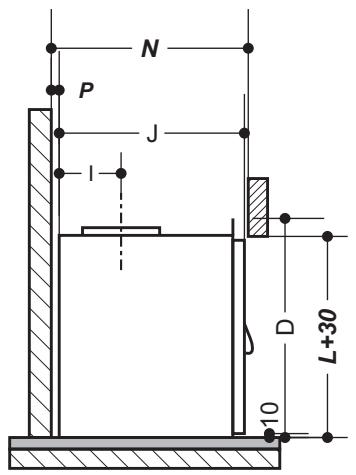

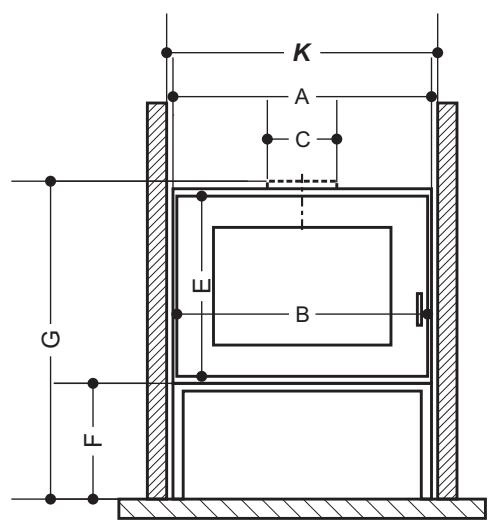

1. ENCOMBREMENT

1.1

Tab.1 Dimensions (mm)		74/76/76VL/79	64/67/67VL1/670C/69	54/ 55
A	Largeur de l'appareil	760	670	550
B	Largeur de la porte	750	660	540
C	Diamètre de buse	200	180	153
D	Hauteur totale de l'appareil	620	530	468
E	Hauteur de la porte	580	490	430
F	Hauteur du piétement	292/332	255/320	300
G	Hauteur totale (foyer avec piétement)	912/952	785/850	768
H	Hauteur du boîtier de ventilation	70	70	70
I	Profondeur axe de buse - arrière de l'appareil	160	155	135
J	Profondeur de l'appareil (porte comprise)	480	472	390
Installation du foyer dans l'habillage
K	Largeur de l'habillage	765	675	555
L(1)	Hauteur d'ouverture de l'habillage	600	510	450
M(1)	Hauteur d'ouverture de l'habillage (installation avec ventilateur)	670	580	520
N	Profondeur de l'habillage	520	505	430
P	Distance entre l'arrière de l'appareil et le mur d'adossement(isolant compris) (Installation avec piétement)	40	40	40
Q	Distance entre l'arrière de l'appareil et le mur d'adossement(Installation sans piétement)	20	20	20
R	Distance entre l'arrière de l'appareil et l'isolant	15	15	15

(1) Hauteur minimum nécessaire au débutement de la porte, comprant un jeu de 10 mm entre la margelle et le bas de la porte ainsi qu'entre le linteau et le haut de la porte. Prévoir un linteau amovible, pour faciliter le dégondage de la porte en cas d'intervention sur l'appareil.

2. CARACTERISTIQUES TECHNIQUES

FOYER INSERT TERTIO (largeur 55 cm)	Tertio 54/55
Catégorie du foyer	Intermittent
Puisance calorifique nominale(1)	6 kW
Fonctionnement porte fermée uniquement
Température moyenne des fumées	243 °C
Rendement	76 %
Taux CO (13% O2)	0,2 %
Poids net (brut+25 kg)	60 kg
Plaquette signalétique	dans boîtier cendrier
Combustibles	bois de chauffage
Combustible de remplacement	lignite
Combustibles interdits	tous les autres dont charbons et dérivés
Taille des bùches	33-cm
Charge horaire nominale	2 kg
Intervalle de rechargement	1 h
Dépression (10 Pa = 1 mm CE)
Allure nominale	12 Pa ± 2 Pa
Allure réduite	6 Pa ± 1 Pa
Maxi admissible	20 Pa
Conduit de fumées
Diamètre nominaldépart des fumées	153 mm
Ø mini tubage ou conduit métallique isolé	153 mm
Dimensions minimales du boisau	20x20 cm
Hauteur mini au dessus du foyer	4 m
Distribution d'air chaud
Départ distributeur air chaud Ø	125 mm
Buses d'air chaud fournies	2
Options
Kit turbine 220/230 V	KT55
Piètement	PS55

FOYER INSERT TERTIO (largeur 67 cm)	Tertio 64/67/69/67Li / 67 VL
Catégorie du foyer	Intermittent
Puisance calorifique nominale(1)	9 kW
Fonctionnement porte fermée uniquement
Température moyenne des fumées	357°C
Rendiment	70,7 %
Taux CO (13% O2)	0,25 %
Poids net (brut+25 kg)	99 / 99 / 109 / 94 / 94 kg
Plaquette signalétique	dans boîtier cendrier
Combustibles	bois de chauffage
Combustible de remplacement	lignite
Combustibles interdits	tous les autres dont charbons et dérivés
Taille des bùches	50 cm
Charge hora nominale	2,9 kg
Intervalle de rechargement	1 h
Conduit de fumées
Diamètre nominaldépart des fumées	180 mm
Ø mini tubage ou conduit métallique isolé	180 mm
Dimensions minimales du boisseau	20x20 cm
Hauteur mini au dessus du foyer	4 m
Dépression (10 Pa = 1 mm CE)
Allure nominale	12 Pa ± 2 Pa
Allure réduite	6 Pa ± 1 Pa
Maxi admissible	20 Pa
Distribution d'air chaud
Départ distributeur air chaud Ø	125 mm
Options
Kit turbine 220/230 V	KT67
Buses d'air chaud	4
Façade décor	Décade
Piètement	PS67

FOYER INSERT TERTIO (largeur 76 cm)	Tertio 74 / 76 / 79 / 76 Li	Tertio 76 VL
Catégorie du foyer	Intermittent	Intermittent
Puisance calorifique nominale(1)	9,5 kW	9,5 kW
Fonctionnement portefermée uniquement
Température moyenne des fumées	318° C	318° C
Rendement	75 %	75 %
Taux CO (13% O2)	0,16 %	0,16 %
Poussières	20 mg/Nm3	20 mg/Nm3
Poids net (brut + 25 kg)	110 / 110 / 120 / 110 kg	95 kg
Plaquette signalétique	dans boîtier cendrier	dans boîtier cendrier
Combustibles	bois de chauffage	bois de chauffage
Combustible de remplacement	lignite	lignite
Combustibles interdits	tous les autres dont charbons et dérivés	tous les autres dont charbons et dérivés
Taille des bûches	50 cm	50 cm
Charge horaire nominale	2,85 kg	2,85 kg
Intervalle de rechargement nominal	1 h	1 h
Conduit de fumées
Débit massique des fumées	9 g/s	9 g/s
Diamètre nominaldépart des fumées	200 mm	200 mm
Ø mini tubage ou conduit métallique isolé	180 mm	180 mm
Dimensions minimales du boisseau	20 x 20 cm	20 x 20 cm
Hauteur mini au dessus du foyer	4 m	4 m
Dépression (10 Pa = 1 mm CE)
- Allure nominale	12 Pa ± 2 Pa	12 Pa ± 2 Pa
- Allure réduite	6 Pa ± 1 Pa	6 Pa ± 1 Pa
- Maxi admissible	20 Pa	20 P a
Conduit de fumées
Départ distributeur air chaud Ø	150 mm	150 mm
Options
Kit turbine 220/230 V	KT76	KT76
Buses d'air chaud	4	4
Façade décor	Décade	Décade
Piètement	PS76	PS76

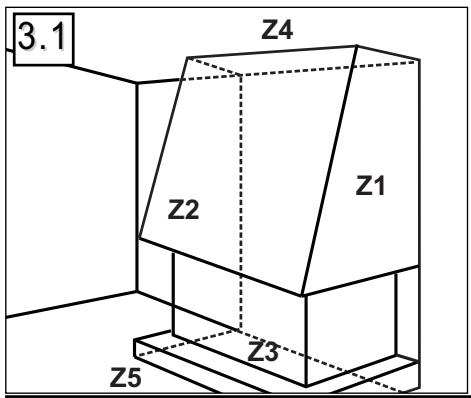

3. PREPARATION DU SITE EXISTANT

Retirer tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds) à l'emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l'implantation retenue (voir fig. 3.1, 3.2, 3.3).

3.1. SOL

Contrcler que le sol (Z3) existant peut supporter la charge totale constituee par le foyer, l'habillage et la hotte. Dans le cas contraire, il faut le renforcer. Dans la zone de chargement (Z5), nous recommendons la pose d'un carrelage (par exemple) pour faciliter I'entretien.

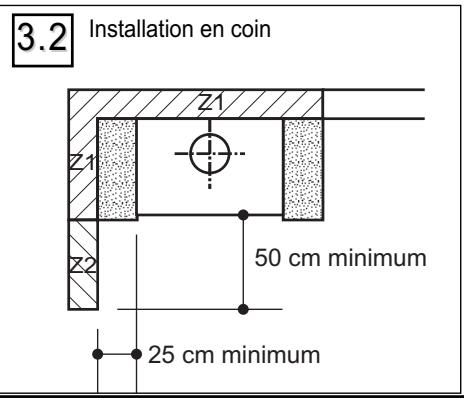

3.2. MURS

Retirer les revêtements (papier peints, lambris ou moquette murale) sur l'emprise de la future cheminée. Selon le matériel du mur, appliquer les solutions préconisées au tableau 3.1.

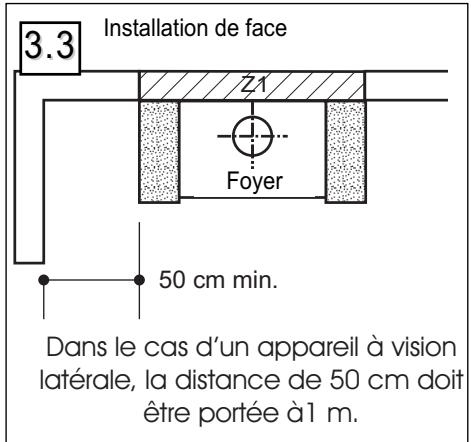

Murs environnants

Pour tous les murs dont les distances sont inférieures aux valeurs préconisées (zones 1 et 2) prendre les précautions du tableau 3.1.

Rappel: Ne pas placer d'objets et/ou matérieliaux combustibles à moins de 2 m de la face vitrée.

3.3. PLAFOND

Dans la zone d'emprise de la hotte (Z4), retiret tous les matériaux non M0 (incombustibles) et isoler par de la laine de roche rigide.

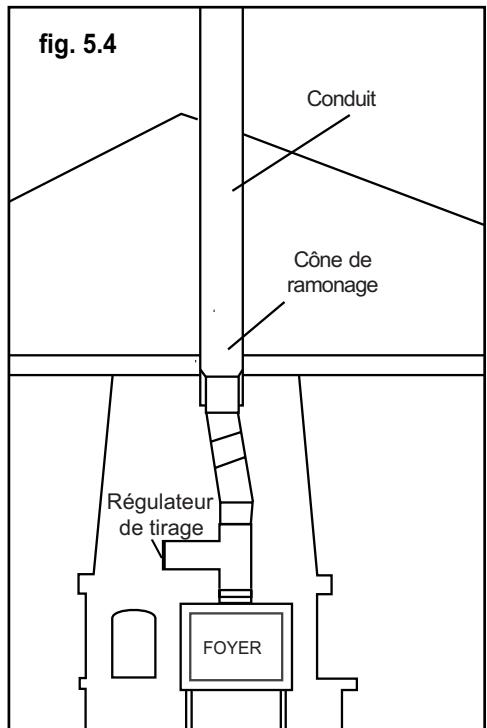

3.4. ÉVACUATION DES PRODUITS DE LA COMBUSTION

Prêter une vigilance extréme au contrôle ou à la réalisation de l'évacuation des fumées (cf. DTU 24.1 et DTU 24.2).

Si le conduit de fumée existe, il convient:

• de le faire ramoner par un moyen mécanique (hérisson),
• de faire vérifier l'etat physique du conduit (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.
  Dans le cas d'un conduit non compatible (ancien, fissure, fortement encrassé), il est nécessaire de réaliser:
• soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
• soit un chemisage,
• soit un conduit neuf, ajusté, construit par une entreprise ayant les qualifi-cations requises.

3.5. TRAVERSEEE DE PLAFONDS ET DE PLANCHERS

Les conduits de fumée doivent être disposés avec un écart minimal de 3 D entre la paroi interieure du conduit et l'élement combustible le plus proche.

Tableau 3.1	ZONE 1		ZONE 2
MATERIALIAUX EXISTANTS	SOLUTION PRECONISEE	MATERIALIAUX RECOMMANDES	MATERIALIAUX DE FINITION
Mur extérieur avec isolation inflammable incorporee.	Découpe de l'isoaction existante. - Remplacer par un mur de renfort M0. - Isolation avec isolant spécifique.	- Brique, béton cellulaire - Laine de roche+film alu.	Classés M0 ou M1
Mur extérieur sans isolation ou mur de refend (env. 15 cm) ininflammable	- Isolation avec isolant spécifique.	- Laine de roche+film alu.	Classés M0 ou M1
Cloison légère plâtre, bois, plaques de plâtre, polystyrène, polyuréthane, cloisons alvélées.	- Dépose et montage d'un mur de 10 cm, - ou non-dépose et montage d'un mur de 10 cm devant lame d'air de 2 cm, - ou dépose et montage d'un nouveau mur d'appui en dur+isolant.	- Brique, béton cellulaire +laine de roche rigide.	Classés M0 ou M1

3.6. ARRIVÉE D'AIR DE COMBUSTION EXTERIEUR

Une prise d'air frais extérieur supplémentaire ouverte vers les vents dominants est nécessaire au bon fonctionnement de la combustion, en particulier si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C. ou hotte aspirante). L'arrivée d'air extérieur ne doit pas déboucher dans l'enceinte de l'habillage. Obturable en cas de non-functionnement du foyer, elle doit avoir une section libre d'ouverture minimale de 1 dm².

Ne pas utiliser le foyer si une hotte d'aspiration est en fonctionnement.

4. MONTAGE DU FOYER

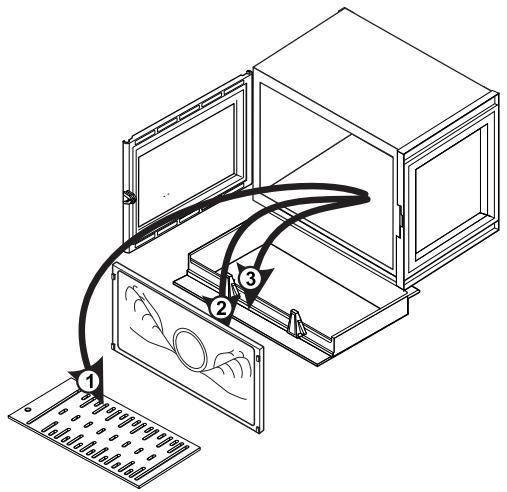

Foyer seul

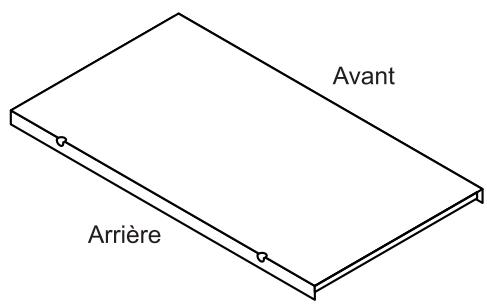

Attention! Conserver impératifement la tôle de protection sol.

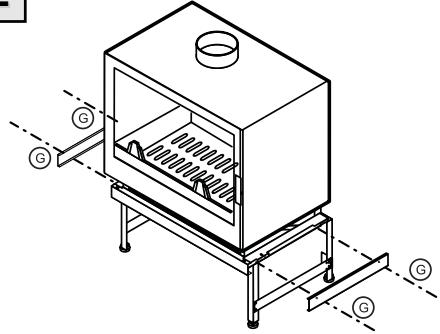

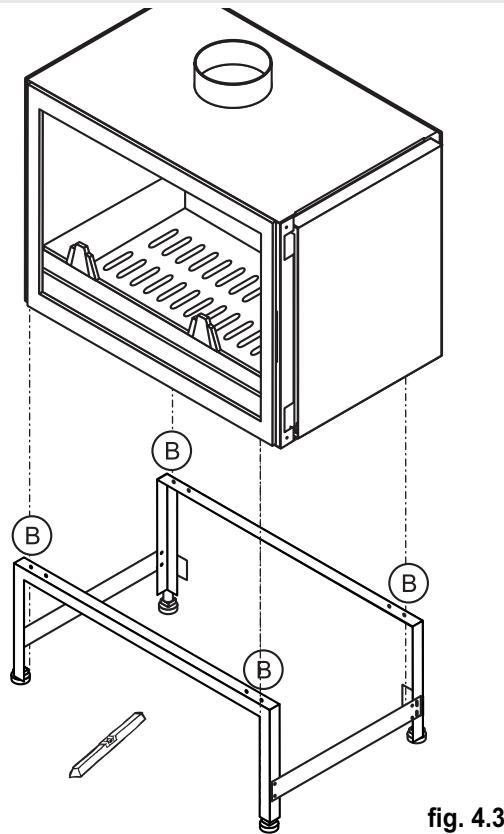

Montage du foyer sur le piétement (cf notice du piètement)

4.3

1. Basculer le foyer sur sa face arrriere.
2. Basculer le piétement sur sa face arrière.
3. Fixer le piétement sous le foyer au moyen des 4 écrous-clipsdéjà montés à la base du foyer et de 4 vis (B) HM6x20 livrées dans le sachet visserie du piétement.
4. Serrer toutes les vis (A, Etape 1).
5. Remettre l'ensemble d'aplomb.

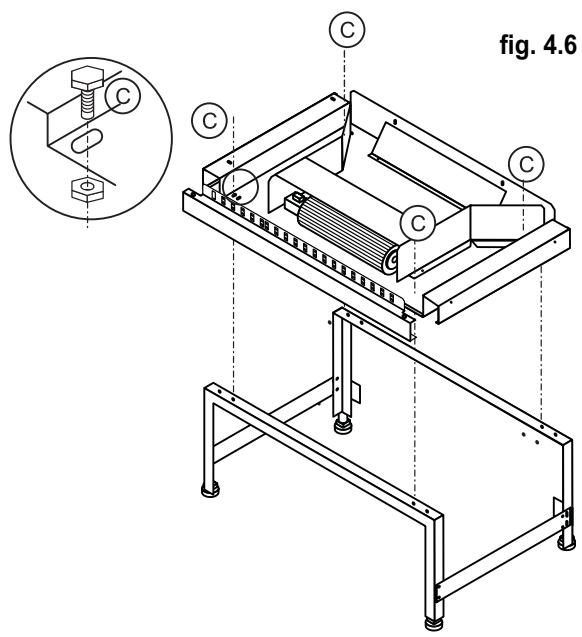

Pour les Tertio Séries 67,69 et 76,79 uniquement

Agir sur les vérins (ou vis réglables) de mise à niveau du piétement pour équilibrer le foyer.

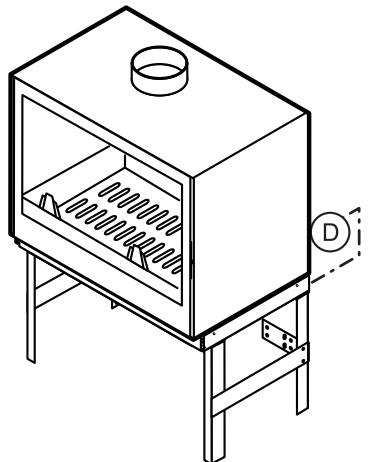

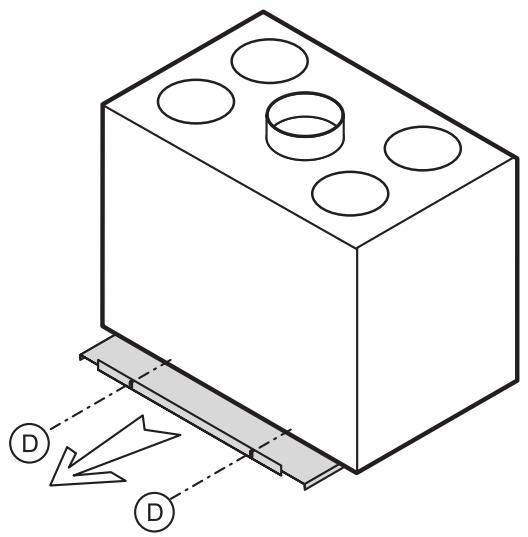

Etape 1 Démontage de la tôle de protection sol
fig. 4.4

1. Enlever les vis (D), situées à l'arrière du foyer.
2. Tirer la tôle de protection sol vers l'arrière et la retirer.

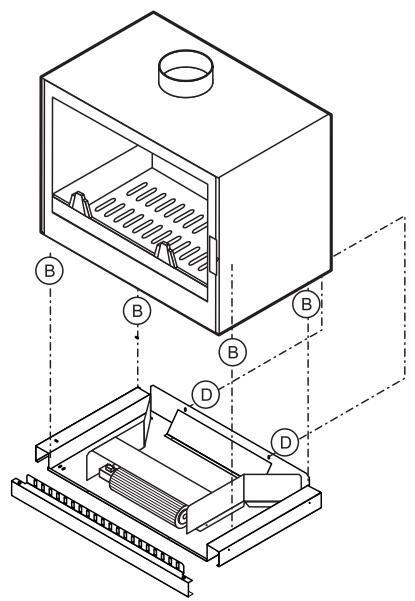

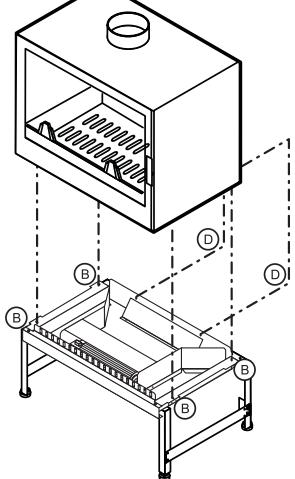

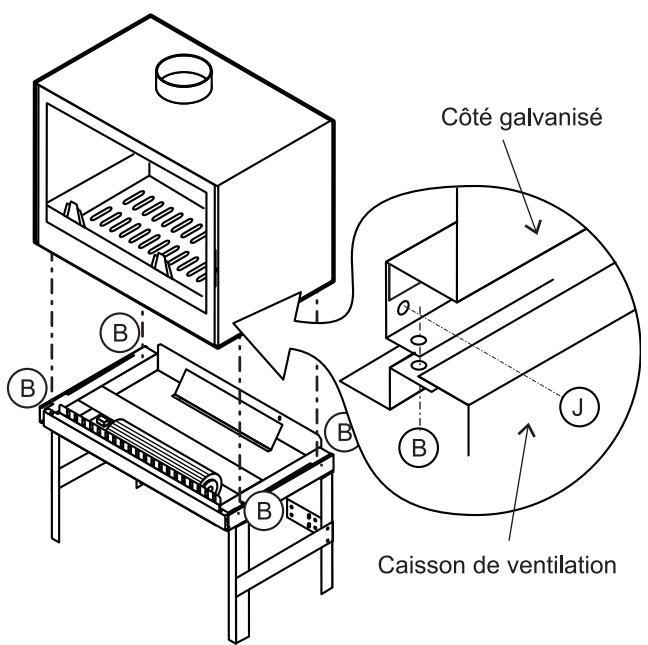

Etape 2 Montage du foyer sur le caisson de ventilation
fig. 4.5

1. Basculer le foyer sur l'arrière.
2. Fixer le ventilateur sous le foyer en (B) avec 4 vis HM6x20, à l'aide d'une clé à pipe de 10.
3. Remetre l'ensemble d'aplomb.
4. Fixer le caisson de ventilation à l'arrière du foyer avec les 2 vis (D), à l'aide d'une clé de 8.

Foyer+piétement+ventilateur

Etape 1	Assemblage du piétement (cf § “Foyer+Piétement”)
Etape 2	Démontage de la tôle de protection sol (cf § “Foyer+Ventilateur”)

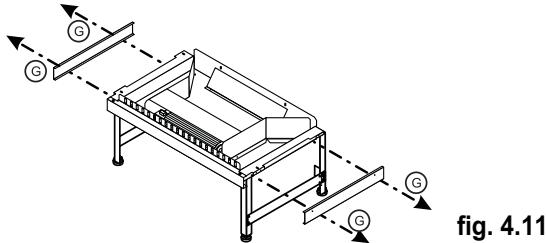

Etape 3	Fixation du caisson de ventilation sur le piétement

Tertio 74/76/79/ et 67/69/670C

1. Fixer le kit de ventilation au piètement en (C) à l'aide des 4 vis et des 4 écrous, en plaçant la tête de vis à l'intérieur du caisson de ventilation.
2. Basculer l'ensemble piétement-ventilateur sur sa face arrrière, en prénant garde à ne pas l'endommager.

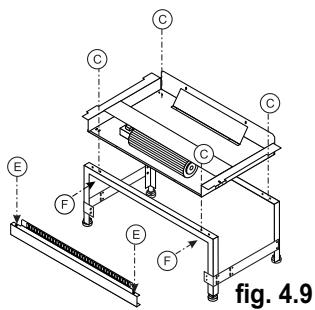

Tertio 54/55

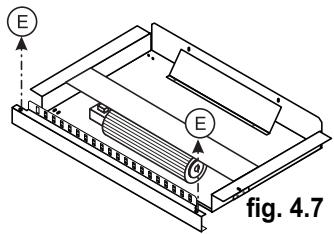

Oter le bandeau avant du ventilateur en démontant les vis (E).

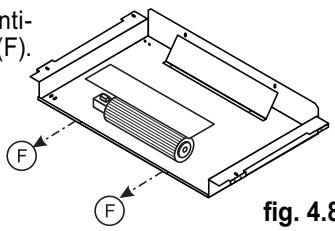

Démonter le moteur du ventilateur en démontant les vis (F).

• Fixer le caisson de ventilation sur le piètement en (C) avec 4 vis HM 20x6 et 4 écrous. La tête de vis se place sous le caisson de ventilation.

• Remonter le moteur du ventilateur et le bandeau avant avec les vis (E) et (F).

• Basculer l'ensemble sur sa face arrête.

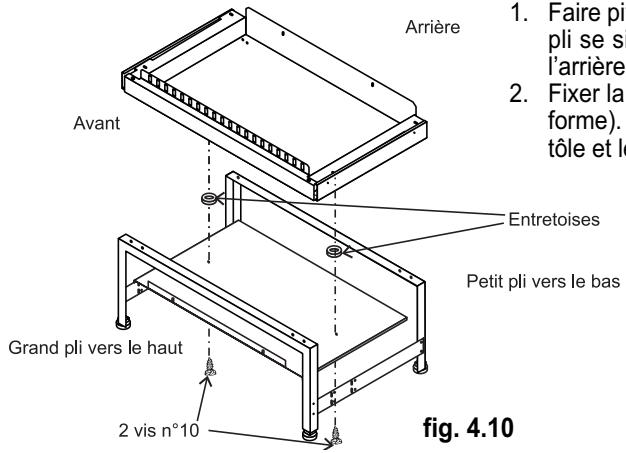

Etape 4 Remontage de la tôle de protection sol

1. Faire pivoter la tôle de protection sol de maniere à ce que le grand pli se situe à l'avant du foyer orienté vers le haut et le petit pli à l'arrête du foyer.
2. Fixer la tôle au caisson de ventilateur à l'aide de 2 vis n°10 (cruciforme). Deux entreprises permettent de maintainir un écart entre la tôle et le caisson de ventilation.

Etape 5 Montage du foyer sur l'ensemble piétement-ventilateur

Tertio 74/76/79/ et 67/69/670C

A Démonter les toles latérales du caisson de ventilation, en ontant les vis (G).

B Fixer le foyer sur le ventilateur avec 4 vis (B).

fig. 4.12

C Remetre l'ensemble d'aplomb, et vérifier sa mise à niveau en agissant au besoin sur les vérins (ou vis régibles) de mise à niveau du piétement.
Fixer le caisson de ventilation à l'arrête du foyer avec les 2 vis (D).
E Remetre les cotes du caisson ventilation en place.

fig. 4.13

Tertio 54/55

A -Demonter les 2 vis (J) situées à l'avant et les replacer par 2 vis HM 5x18 livrées dans le sachet visserie. - Fixer le foyer sur le ventilateur avec 4 vis (B).

fig. 4.14

B Remetre l'ensemble d'aplomb. Fixer le ventilateur à l'arrête du foyer en remettant les vis (D) en place.

fig. 4.15

Mise en place du déflecteur

Le déflecteur permet un échange de chaleur efficace et facilité le nettoyage des suies après le ramonage. A la livraison, le défecteur est en place dans le foyer. Avant de terminer l'installation, il peut êtreMLSrant de se familiariser avec les opérations de pose et de dépose de cette piece.

Tertio 74/76/79/ et 67/69/670C

Patte de fixation
Plaque d'âtre

Deflecteur

fig. 4.16

1. Accrocher l'avant du deflecteur, quasiment à la verticale, sur les 2 pattes situées à l'intérieur du foyer, en haut à l'avant.
2. Relever l'arrière du déflecteur en le faisant glisser vers l'avant de l'appareil.
3. Accrocher l'arrière du déflecteur dans l'avaloir.

Attention! Le déflecteur ne doit pas être posé sur la plaque d'âtre, mais à l'intérieur de l'avoir.

Tertio 54/55

Patte de fixation
Plaque d'âtre

Deflecteur

Vis-support
fig. 4.17

1. Accrocher l'avant du deflecteur, quasiment à la verticale, sur les 2 pattes situées à l'intérieur du foyer, en haut à l'avant.
2. Relever l'arrière du déflecteur en le faisant glisser vers l'avant de l'appareil.
3. Reposer les 2 encoches situées à l'arrière du déflecteur sur les 2 vis situées au dessus de la plaque d'âtre.

Le foyer est prét pour installer un cadre de finition (voir notice option).

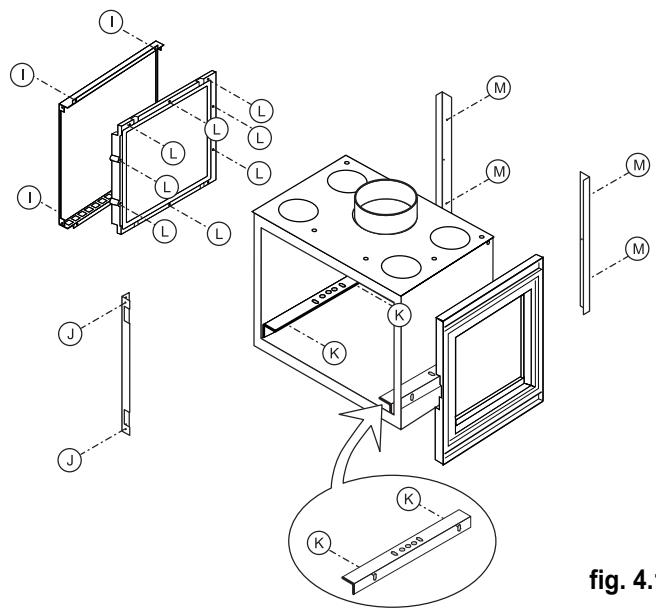

Les foyers Tertio 76VL1 et 67VL1 sont livrés avec le coté vitré à droite. Il est possible de l'inverser et de monter le coté vitré à gauche.

1. Ouvrir la porte à environ 90^ et la faire sortir de ses gonds.

Attention! Veiller à ne pas endommager le registre d'air de combustion du Tertio 76VL1.

1. Démonter le déflecteur (voir page 8), en suivant la démarche inverse.
2. Oter la grille de sole, fixe par 2 vis.
3. Oter la plaque d'atre en la boulevant et en la basculant par le bas.
4. Oter la sole.
5. Oter les 2 injoliveurs à l'arrière du foyer en étant les vis (M).
6. Oter l'enjoliveur avant enotide les vis (J)
7. Oter la plaque galvanisée du coté plein en étant les vis (I).
8. Démonter les supports de sole en étant les 2 vis n^10 (K).
9. Démonter le coté plein en fonte en étant les 8 vis n° 8 (L). L'accès aux vis (K) et (L) se fait par l'intérieur du foyer.
10. De la même manière, démonter le coté vitré (attention à ne pas démonter la vitre!).
11. Remonter les cotés plein en fonte et vitre en plaçant le coté vitré à gauche et le coté plein à droite. Les fixer à l'aide des vis (I).

Attention au sens de remontage des cotés

• Le côté plein compte une nervure de renfort, qui se place à l'avant du foyer. Les joints sont placés vers l'intérieur.

• Le côté vitre compte différentes encoches (prévues pour les charnières ou la serrure), qui doivent être positionnées de manière correcte.

• Repositionner la plaque galvanisée sur le coté plein (orifices de ventilation vers la bas) et l'enjolivre avant à l'aide des vis (J).

• Repositionner l'enjoliveur arrriere du foyer à l'aide des vis (M).
  Attention au positionnement des caches
• coté vitre : utiliser des perçages situés à gauche.
• coté plein: utiliser des perçages situés à gauche.
• Repositionner la sole et la plaque d'âtre.
• Remetre la porte dans ses gonds.

fig. 4.18

fig. 4.19

5. RACCORDEMENT

5.1. Version foyer:

pose de l'appareil et construction de la cheminée

5.1.1. Raccordement au conduit de fumées en attente

Le raccordement est couvert par le DTU 24.1.

L'évacuation des fumées comprend les tuyaux de raccordement et le conduit de fumée. Cette installation doit permettre le ramonage et la récapération des suies.

Le raccordement doit se faire par la voie la plus directe, dans la pièce où se trouve l'appareil, sans pente négative et doit être visible sur tout son parcours.

Réaliser le raccordement avec des conduits métalliques T450:

• tôle noire d'épaisseur mini 2 mm.

• tôle émailée d'épaisseur mini 0,6 mm.

• acier inox d'epais. mini 0,4 mm.

• ou avec des tubages polycombustibles rigides ou flexibles. Ce type de tubage est justiciaible d'un avis technique.

L'aluminium, l'acier aluminé et l'acier galvanisé sont interdits.

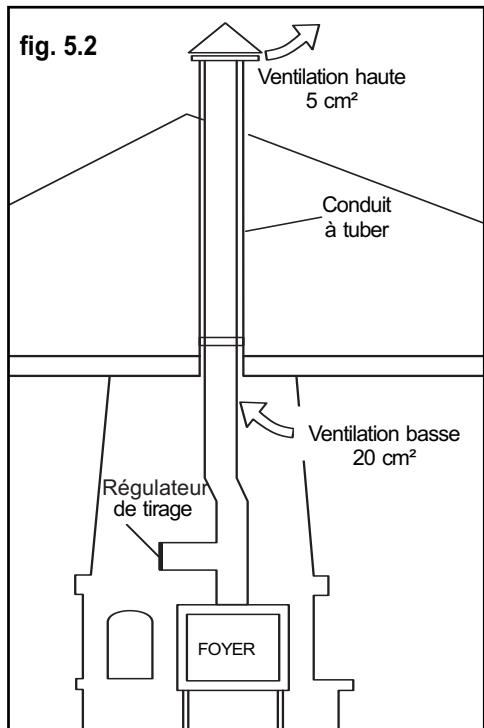

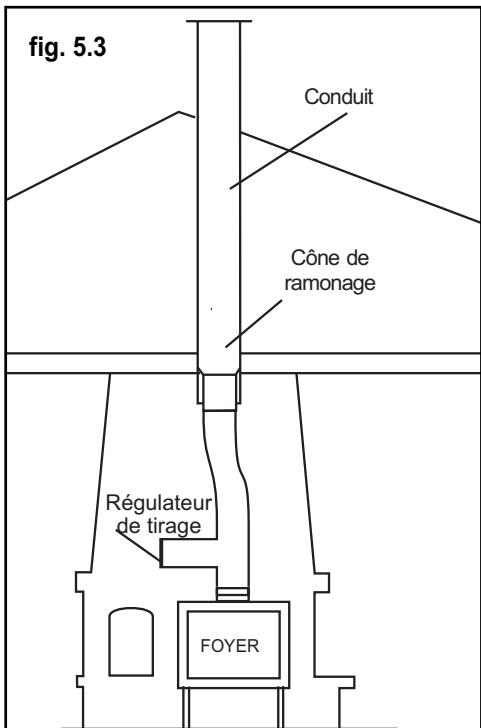

Raccorder le foyer selon l'un des schémas proposés (fig. 5.2, 5.3, 5.4).

Si la dépression du conduit de fumée est supérieure à 20 Pa (cf § 2), la pose d'un régulateur de tirage est obligatoire.

5.1.2 distribution de l'air chaud

La convection se fera sans obstacles à condition que la hotte soit construite suivant les instructions données.

Rappel: toute évacuation d'air chaud doit déboucher à une distance minimale de 30 cm du plafond.

ATTENTION!

Appareil équipé d'un distributeur d'air chaud:

• Pour canaliser l'air chaud dans des pieces voisines ou à l'étage, raccorder des gains alu couples (non fournies) sur les buses à installer sur le dessus du foyer. Fixer l'autre extrémité de ces gains sur une grille obturable (simple ou double) pour régler le débit d'air chaud en fonction de l'installation.
• Ne jamais obturer simultanément toutes les grilles.
• Pour le passage évientuel dans des combles froids, poser des gains calorifugées.
• Límiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses.
• Pour une bonne efficacité, la longueur cumulée des gains de distribution ne doit pas dépasser 6 mètres en convection naturelle et 9 mètres en convection forcee.
• La pente du raccordement doit être positive sur toute la longueur.

5.1.3 CONVECTION FORCEE

L'air chaud en convection naturelle s'accumule au plafond. Pour brasser l'air ambient. et obtenir une températe plus homogène de l'air de la (ou des) pièce(s), installer un accelérateur de convection et raccarder les gains d'air chaud à des grilles doubles.

Poser l'accélérateur de convection (en option) avant l'habillage pierre (instructions jointes au colis).

5.1.4. Habillage

Avant de procéder à l'habillage de l'appareil et au montage de la hotte, s'assurer du bon fonctionnement de tous les organes de l'appareil :

• de la bonne fermeture de la porte et son alignement.

• du bon fonctionnement des organes de manoeuvre.

Vérifier également la mise à niveau correcte du foyer en agissant au besoin sur les vérins du piètement (dans le cas d'une installation en tant que foyer).

Ce foyer doit être obligatoirement habillé avec des éléments en maconnerie et coiffé d'une hotte.

La conception d'un habillage personnelisé autour du foyer devra impérativement :

• être réalisé en matériel M0 (incombustible).
• prévoir une section libre de 600~cm^2 minimum dans sa partie basse afin de permettre la libre circulation de l'air de convection.

ATTENTION! Afin de permettre la libre dilatation de l'appareil, aucune de ses parties ne devra etre en contact avec l'habillage. Prévoir impereativement un jeu de 2 mm, notamment entre les jambages de I'habillage et le corps de I'appareil.

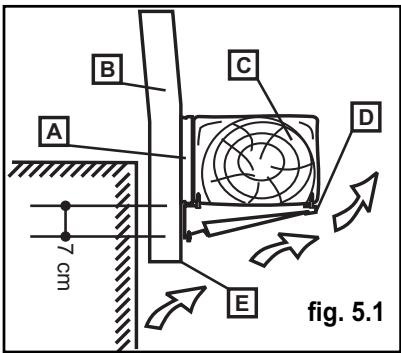

5.1.5. Protection de la poutre en bois (fig. 5.1)

Dans tous les cas, aucune partie de la poutre en bois (C) ne doit être soumise à la chaleur provenant notamment de l'avaloir, du tuyau ou de l'air ascendant (convection de vitre). Réaliser un montage comme suggéré avec un isolant (A) et notre kit de protection standard (D) disponible chez votre revendeur. (E) bandeau de brique, (B) hotter (en staff par exemple).

5.1.6.Hotte

Nous préconisons l'utilisation de matérielaux classés M0 (incombustibles) ainsi que la mise en place d'une isolation. La conception d'une hotte personnelisée doit :

-permettreunlibreaccèsa l'intérieuroucompteruneretrappe devisite.
- être independante de l'appareil qui ne doit pas servir de support à la hotte.

L'appareil doit pouvoir se dilater librement.

Pour les foyers à ouverture de porte latérale, le bandeau de briques ou la hotte sera placé à 1cm minimum en avant de la façon de l'appareil, pour dégager un passage d'air suffisant.

Dans tous les cas, la hotte comportera les éléments suivants :

-Faux-plafond (deflecteur)

Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la piece. L'écart minimal entre ce faux-plafond et le plafond de la pièce doit être de 30 cm minimum. Il sera réalisé en matérielux classés M0 (incombustibles) et isolé. Le caisson ainsi formé (entre plafond et déflecteur):

• doit composer des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte.
• doit être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.
• la face en appui contre le mur, le tuyau et le plafond doivent'être isolés.

- Diffuseurs d'air chaud

La hotte doit composer en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de l'air chaud. La section libre de ces bouches de diffusion doit totaliser 600~cm^2

- Porto de visite

Les tuyaux de raccordement au conduit devront être visibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte.

L'accès au régulateur (contrôle et entretien) doit également être possible. Si le ramonage l'exige, les tuyaux de raccordement doivent être accessibles (DTU 24.1).

5.2. Version insert

Pose de l'appareil dans une cheminée existante. Préparer soignement la cheminée existante, le conduit de fumées et les raccordements :

• éliminer, le cas échéant, le volet obturateur de la cheminée, qui ne servira plus.
• si une entrée d'air frais existe dans l'enceinte de la ceminée l'obturator et en creer une dans la piece (cf § 3.6).
• vérifier la planéité de la sole de la cheminée existante : le cas échéant, procédér à un réagréage.
• préparer le conduit d'évacuation des produits de la combustion (cf § 3.4).
  Tous les raccordements doivent etre préparés et mis en attente.

Installation en insert; la distribution par gains de l'air chaud est interdite.

6. UTILISATION

IMPORTANT

Afin d'eviter tout risque de brûture, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes. Le rayonnement calorifique au travers de la vitrocéramique demande l'éloignement de toute matière pouvant être déteriorée ou alterée par la chaleur (mobilier, papier peint, boiseries, ...). Une distance de 1 m évitera tout risque.

6.1 COMBUSTIBLES

6.1.1. Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

• Préférer les feuillus durs (bouleau, charme, hêtre...),
• Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
• Proscire absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récapération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
• Ne jamais faire de flambees par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.

6.1.2. Lignite

En utilisation normale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible economique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.

ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appeareil ne doit pas être utilisé pour brûler des déchets domestiques!

6.2 TIRAGE

La dépression du conduit de fumées du foyer ne doit jamais excéder 20 Pa à chaud. Dans le cas où le tirage serait supérieur, nous recommendons l'installation d'un régulateur de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une VMC (Ventilation Mécanique Contrôle) peut influencer la valeur de la dépression, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure. En présence d'une VMC, une prise d'air frais extérieur est indispensable. Celle-ci doit être ouverte lors de l'utilisation du foyer.

6.3 Réglage de l'air de combustion (fig. 6.1; 6.2)

6.1:Réglage d'air Tertio 74/76/76VL

Fermé
(0)

Allure normale
(1)

Allumage
(S)

6.2:Réglage d'airTertio 64/67/670C/67VL/54/55

6.4 Utilisation de la main-froide

La poignée de la porte peut atteindre des températures très élevées lors du fonctionnement de l'appareil. Pour éviter les brûlures, il faut donc utiliser la main-froide pour ouvrir ou fermer la porte lors des chargements.

fig. 6.3 : Utilisation de la main-froide

6.5. Utilisation du ventilateur

En convection naturelle, l'air chaud s'accumule au plafond. Le kit de ventilation réalise un brassage plus ou moins vigoureux de l'air ambient, et assure ainsi une température homogène et agréable dans la piece. Il compte un interrupteur à 3 positions.

Le kit de ventilation est muni d'un thermostat pilotant le fonctionnement du ventilateur (enclenchement/déclenchement). Ce thermostat n'est actif que lorsque l'interrupteur est en position I et le foyer allumé. Le kit de ventilation peut fonctionner en allure II, que le foyer soit allumé ou non. La consigne de température du thermostat est régée en usine et ne peut être modifiée.

0 arrêt Lorsque le feu brûle au ralenti.
confort Pour une allure de "croisière" très/agréable.
Turbo Pour une mise en température rapide de la piece.

6.6. Premier allumage

• Enlever les étiquettes autocollantes, les évventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier. Attende au moins 2 semaines avant d'utiliser normalement votre cheminée.
• Le premier allumage et la mesure du tirage doivent être effectuels par un professionnel qualifié.
• Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de presentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtrespendant les premières mises en température.

Au cours de la première chauffe vérifier la dépression conformément au tableau des caractéristiques § 2. régler eventuelslement le régulateur.

6.7. Conduite du feu

6.7.1. Allumage

• Etaler du papier froissé sur la sole
• Placer par dessus du petit bois et du bois fendu de petite section.
• Positionner les commandes conformément au tableau 6.1 (allumage).
• Mettre le feu au combustible préparé.
• Fermer la porte de chargement.
• Attendre la formation de braises.
• Lorsque le feu a bien pris procéder au chargement.
• Mettre les commandes en position "allure normale" (fig. 6.1 et 6.2, tableau 6.1).

Attention! Ne jamais utiliser d'essence, d'alcohol ni de fioul ou dérivés...

TAB. 6.1 Tertio74/76/760 VL

Allumage	S
Allure nominale	1
Allure mini	0

Tertio 64/67/670C/54/55
Tableau 6.1: Reglage du foyer Tertio

Allumage	S
Allure nominale	0-1
Allure mini	0

6.7.2 Chargement

La charge de bois sera disposée,只不过 vers le fond du foyer, pour évider les évientuelles chutes de braises. Dans la mesure du possible, ne recharger le foyer que lorsqu'il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Il est préférible de charger en plusieurs fois只不过 que de manière excessive.

6.8. Fonctionnement en allure réduite

Dans tous les cas, ne pas faire fonctionner le foyer en allure très ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et de l'appareil.

7. ENTRETIEN

7.1 DÉCENDRAGE

Attendre que l'appareil soit refroidi.

• Nettoyer la grille foyere amovible,
• Vider régulierement le cendrier. L'amas de cendres limite l'arrivee d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
• Replacer le dendrier et la grille avant le chargement.

7.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour raviver l'aspect du cadre de la porte, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légrement) mais uniquement un chiffon doux et sec.

7.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempe dans de la centre de bois.

Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.

7.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

Après le ramonage du conduit, replaces les déflecteurs de fumée (fig. 4.17). Avant toute nouvelle utilisation du foyer, vérifier que tous les éléments sont bien en place.

7.5 ENTRETIEN ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du foyer et vérifier le bon fonctionnement de toutes les parties mobiles du foyer.

8. SERVICE APRÉS-VENTE

Votre foyer compte un certain nombre de pieces d'usure dont l'état est à vérifier lors de l'entretien annuel. Notre revendeur est à même de vous fournir les pieces de rechange nécessaires.

Pour toute demande de renseignements ou de pieces détaches, indiquer la référence et le numéro de série du foyer figurant sur la plaquette signalétique.

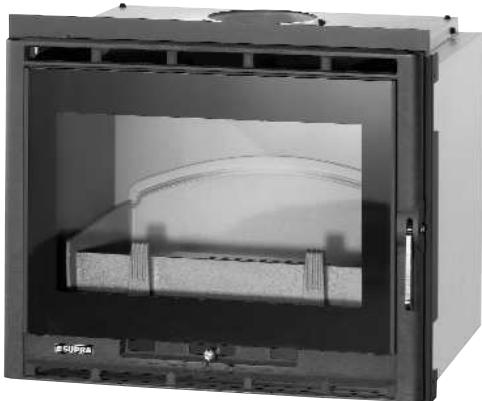

TERTIO 54

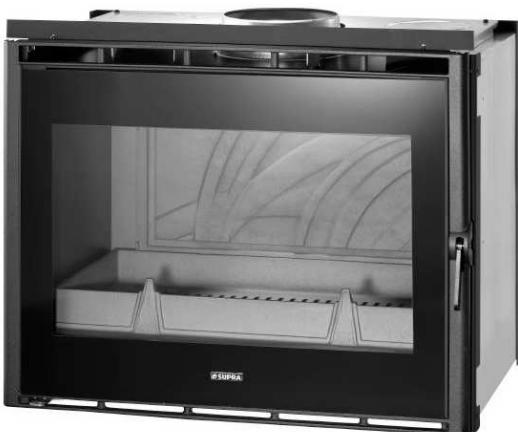

TERTIO 74

illustrations non contractuelles, se référer aux cotes.
