MODE D'EMPLOI MIXA 20 BTJ EUROTERM
SOCIETE CERTIFIEE ISO 9002
NOTICE POUR L'INSTALLATION ET L'ENTRETIEN
MIXA 20 BTJ
CHAUDIEREMURALEAGAZ-RENDEMENTELEVE-MODULANTE
LIVRER LA "NOTICE POUR L'UTILISATION" AU MONSIEUR L'UTILISATEUR
INDEX
PAGE
NORMES GENERALES 6
DESCRIPTION 7
COMPOSANTS PRINCIPAUX 8
DIMENSIONS mm 9
CHARACTERISTIQUES TECHNIQUES 9
REGLAGE GAZ - INJECTEURS 10
CONNEXIONS ELECTRIQUES - SCHEMAS 11
... pour l'excellentchoix.
Nous vous remercions de la preference accorded a nos produits. Depuis 1972, EUROTERM est activement presente en Italie et dans le monde avec un réseau capillaire d'Agents et de concessionnaires qui garantissent une presence constante du produit sur le marché. Ce réseau de vente est appuyé par un Service Apre s-Vente EUROTERM, charge d'un entretien qualifié du produit.
Pour l'installation et le positionnement de la chaudiere: RESPECTER SCRUPULEUSEMENT LES NORMES LOCALES EN VIGUEUR.
NORMES GENERALES
- Ce livre est partie intégrante et essentielle du produit. Lire attentivement les conseils contenus dans le present livre car ils fournissent des indications importantes sur la sécurité d'installation, l'utilisation et l'entretien. Bien conserver ce livre pour toute consultation ultérieure. L'installation de la chaudière doit être effectuee en conformite avec les normes en vigueur, selon les instructions du fabricant et par un personnel qualifie. Une installation erronee peut provoquer des dommages aux personnes, aux animaux ou aux choses pour lesquels le fabricant ne peut etre retenu responsable.
- Àpres avoir retire les emballages, s'assurer de l'intégrité du contenu. En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur. Les éléments composant l'emballage (cage en bois, clous, agrafes, sachets en plastique, polystyrene expansé, etc...) ne doivent pas être liées à la portée des enfants car ils peuvent constituer une source de danger.
- Cette chaudière sert pour chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. Elle doit être connectée à une installation de chauffage compatible avec ses performances et sa puissance.
Cet appeareil ne devra etre utilise que pour I'usage pour lequel il a ete expressemment concu. Tout autre usage doit etre considere comme incorrict et par consequent dangereux. Le fabricant ne peut etre retenu responsable des dommages eventuels du as de asages incorrcets et irraisonnables.
TOUTES LES OPERATIONS D'INSTALLATION, D'ENTRETIEN ET DE TRANSFORMATION DE GAZ DOIVENT ETRE EFFECTUEES PAR UN PERSONNEL AGREE ET QUALIFIE.
POUR L'INSTALLATION ET LE BON FONCTIONNEMENT, NOUS RECOMMANDONS L'UTILISATION EXCLUSIVE D'ACCESSIONS ET DE PIECES DE RECHANGE EUROTERM.
EN CAS D'ODEUR DE GAZ, NE PAS APPUYER SUR LES INTERRUPEURS ELECTRIQUES. OUVRIS LES PORTES ET LES FENETRES. FERMER LES ROBINETS DU GAZ.
- INSTALLER LA CHAUDIERE SUR UNE PAROI DONT LA LARGEUR EST DE MEME DIMENSION, OU DE L'ÄQUIVA DE DIMENSION SUPERIEURE A CELLE DE LA CHAUDIERE ELLE-MEME.
DESCRIPTION
Elles ont fonctionnement totally automatique et la gestion du gaz est confiee a une centrale electronique avec les caractéristiques suivantes:
- fonctionnement à modulation continue sur les deux circuits;
- possibilité de régler la puissance de chauffage;
possibilité de régler l'allumage lent.
Les modeles sont equipments avec:
- pressostat contre le manque d'eau;
thermostat de sécurité totale; - échangeur fumées bithermique à rendement élevé;
centrale electronicque pour l'allumage automatique et le controle de la flamme par electrode de ionisation.
L'etat de marche de la décharge des fumées est contrélée par un thermostat de sécurité.
La combustion et la décharge des fumées sont du type atmophérique.

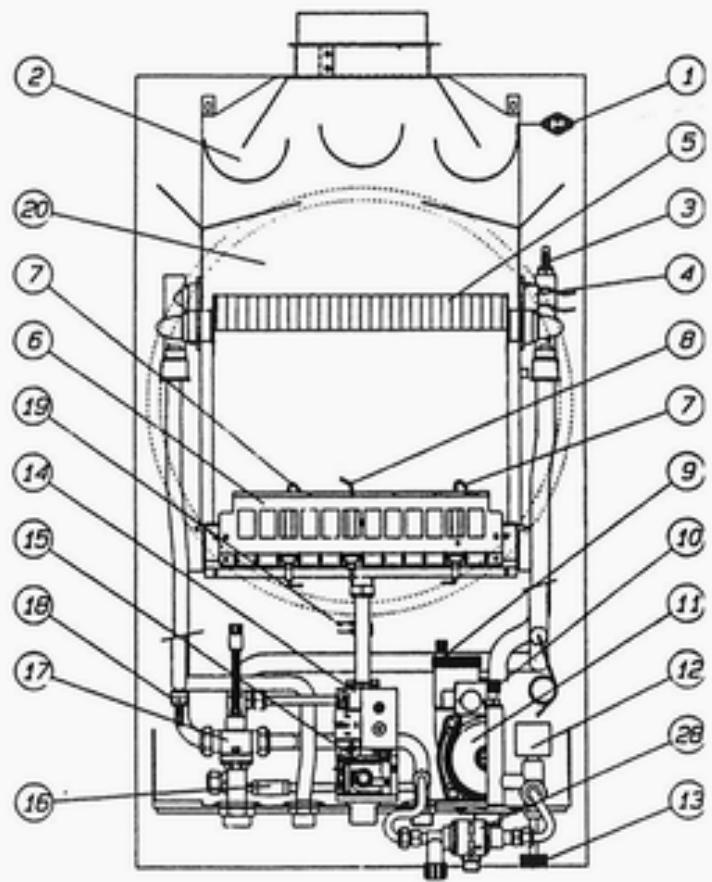

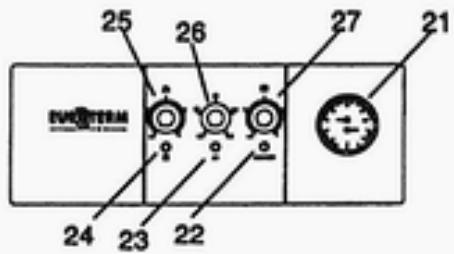

COMPOSANTS PRINCIPAUX
LEGENDE
1 Thermostat fumées
2 Hotte des fumées
3 Sonde chauffage
4 Thermostat de sécurité
5 Echangeur
6 Bruleur
7 Electrodes d'allumage
8 Electrode de contrôle
9 Soupape automatique pour I'event d'air
10 Soupape de sécurité
11 Circulateur
12 Pressostat manque d'eau
13 Robinet de remplissage
14 Soupape du gaz
15 Bobine de modulation
16 By-pass (optionnel)
17 Indicateur de débit
18 Sonde sanitaire
19 Prise de pression du gaz
20 Vase d'expansion
21 Thermohydrometre
22Voyant anomalies
23 Interrupteur MARCHE / ARRET
24 Voyant de déblocage
25 Potentiometre pour le reglage de I'eau sanitaire
26 Selecteur des fonctions
27 Potentiometre pour le réglage du chauffage
28 Disconnecteur

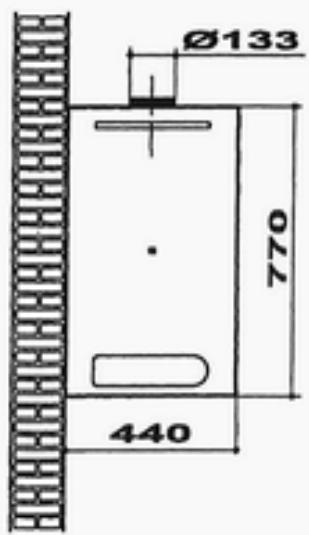

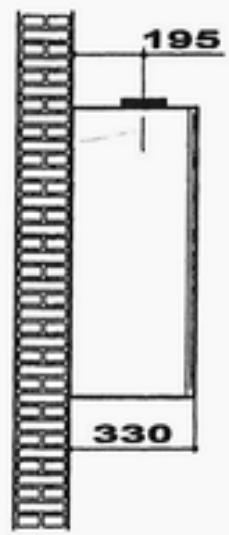

DIMENSIONS mm
CHARACTERISTIQUES TECHNIQUES
| MODELE | Puisance thermique | Puisance thermique minimale | Raccords | Pression d'exercice BARS | Production eau chaude | Vase d'exp. | Poids | ||||||||||
| Foyer | Utile | Foyer | Utile | Installation | Gaz | Utilisations | Circuit chaudiage bars | Circuit E.C.S. bars | Débit continu ΔT30° | Débit minimum | |||||||
| Départ | Relour | Entrée | Sortie | ||||||||||||||
| MIXA 20 BTJ | kW | kcal/h | kW | kcal/h | kW | kcal/h | ∅ | ∅ | ∅- | ∅ | ∅ | max. | max. | L/min. | L/min. | I. | kg. |
| 25 | 21.500 | 22.5 | 19.350 | 10 | 8600 | 3/4" | 3/4" | 3/4" | 1/2" | 1/2" | 3 | 8 | 11 | 2,5 | 8 | 38 | |
Version chaudiere:mod. 20 BTJ typeC12-C32-C42-C52-C62-C82
Température max. de l'eau 90^
Pression nominale du gaz: Gaz naturel 20 mbars
Categorie: 12E+3+
B 28/30 mbars - P 37 mbars

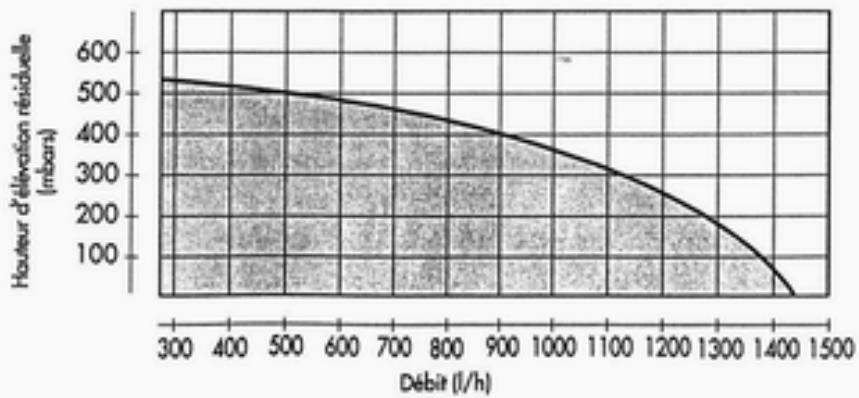

CHARACTERISTIQUES DU CIRCULATEUR
Débit/hauteur d'élevation disponible à l'installation
REGLAGE GAZ - INJECTEURS
Les groupes thermiques quittent l'usine regles et prédisposés pour fonctionner avec du GAZ NATUREL et GAZ LIQUIDE.
Pour les réglages à effectuer, voir le tableau ci-dessous:
| Type de gaz | Pression aux injecteurs mbars | Débit | Injecteurs du brûleur | P.C.I. | |
| min. | max. | m³/h | Ø mm. | kcal/m³ | |
| GAZ NATUREL (G20-20mbar) | 2,5 | 12,5 | 2,52 | 1,17 | 8.550 |
| GAZ LIQUIDE B (G30-28/30mbar) | 4,6 | 25,9 | 0,73 | 0,75 | 29.330 |
| GAZ LIQUIDE P (G31-37mbar) | 5,2 | 34 | 0,96 | 0,75 | 22.360 |

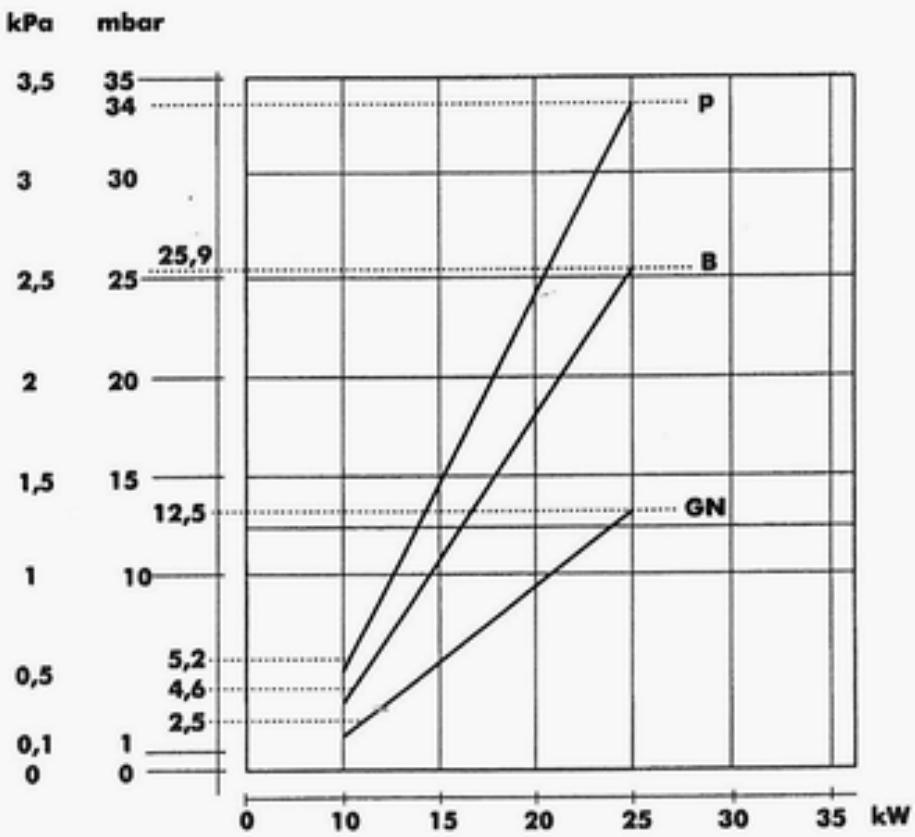

COURBE DE PRESSION AU BRULEUR - PUISSANCE FOURNIE
- Régloge allumage lent
3 mbars GAZ NATUREL
7 mbars GAZ LIQUIDE
Température de chauffage régiable de 21 kW à 25 kW
CONNEXIONS ELECTRIQUES - SCHEMAS
Il faut brancher la chaudière à un réseau d'alimentation 230 V - 50 Hz monophasé + terre, à l'aide du cable à trois fils en notation, en respectant la polarité LIGNE - NEUTRE.
Le branchement doit etre effectu a l'aide d'un interrupteur bipolaire presentant une ouverture minimale des contacts de 3 mm. En cas de remplacement du cable d'alimentation, utilise un cable de type "HAR H05 w-F" 3× 1,00mm^2 (Nous recommendons l'utilisation exclusive d'accessoires et de pieces de rechange EUROTERM).
L'installation doit etre conforme aux NORMES DE SECURITE EN VIGUEUR.
Effectuer une installation de mise à la terre efficace.
| Tension | Fréquence | Puisance absorbé | Dégré de protection | Bruit |
| V | Hz | KW | IP | dB (A) |
| 230 | 50 | 0,115 | 44 | 51 |
Pour acceder au tableau electrique ou se trouvent la barrette de connexion d'alimentation et le branchement éventuel du thermostat d'ambiance, proceder comme suit:
Couper la tension de la chaudiere.

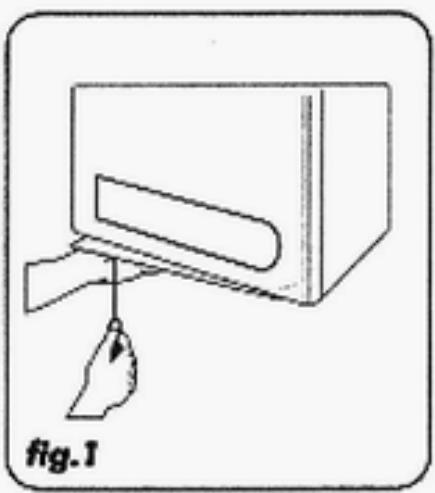

- Dévisser les deux vis de la grille de protection (fig. 1).

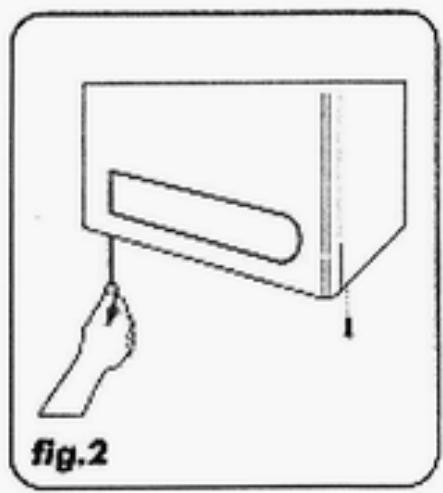

Devisser les deux vis de fixation de I'habillage (fig. 2).

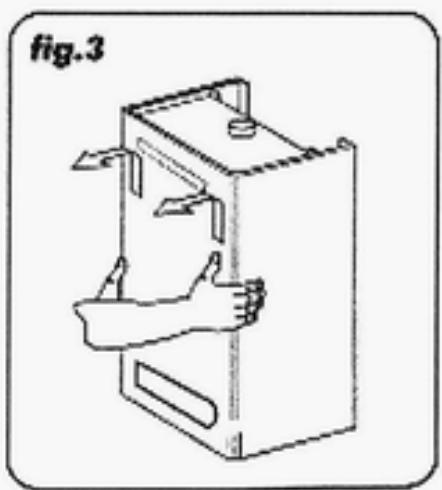

Coulisser le panneau vers le haut puis vers soi (fig. 3).

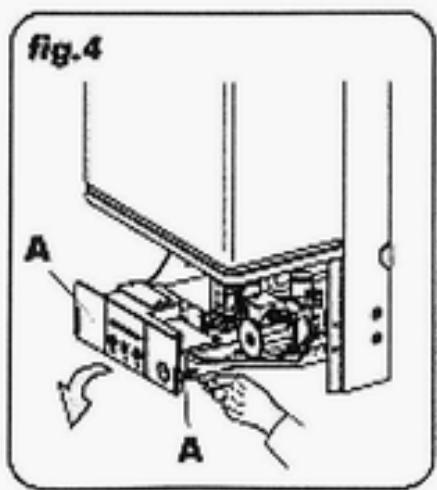

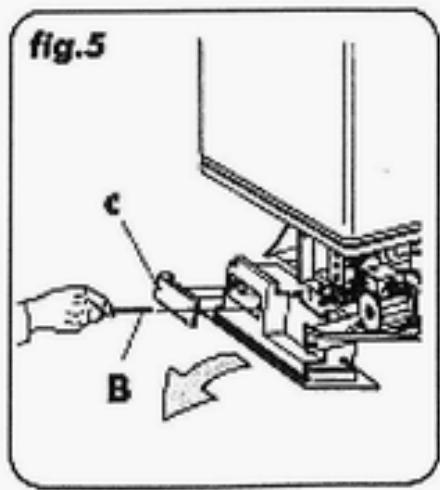

Pour acceder aux composants electriques et electroniques desserrer les vis A et attirer le panneau de commande vers l'avant (fig. 4). Incliner le panneau vers le bas et desserrer les vis B du couvercle C. (fig. 5)

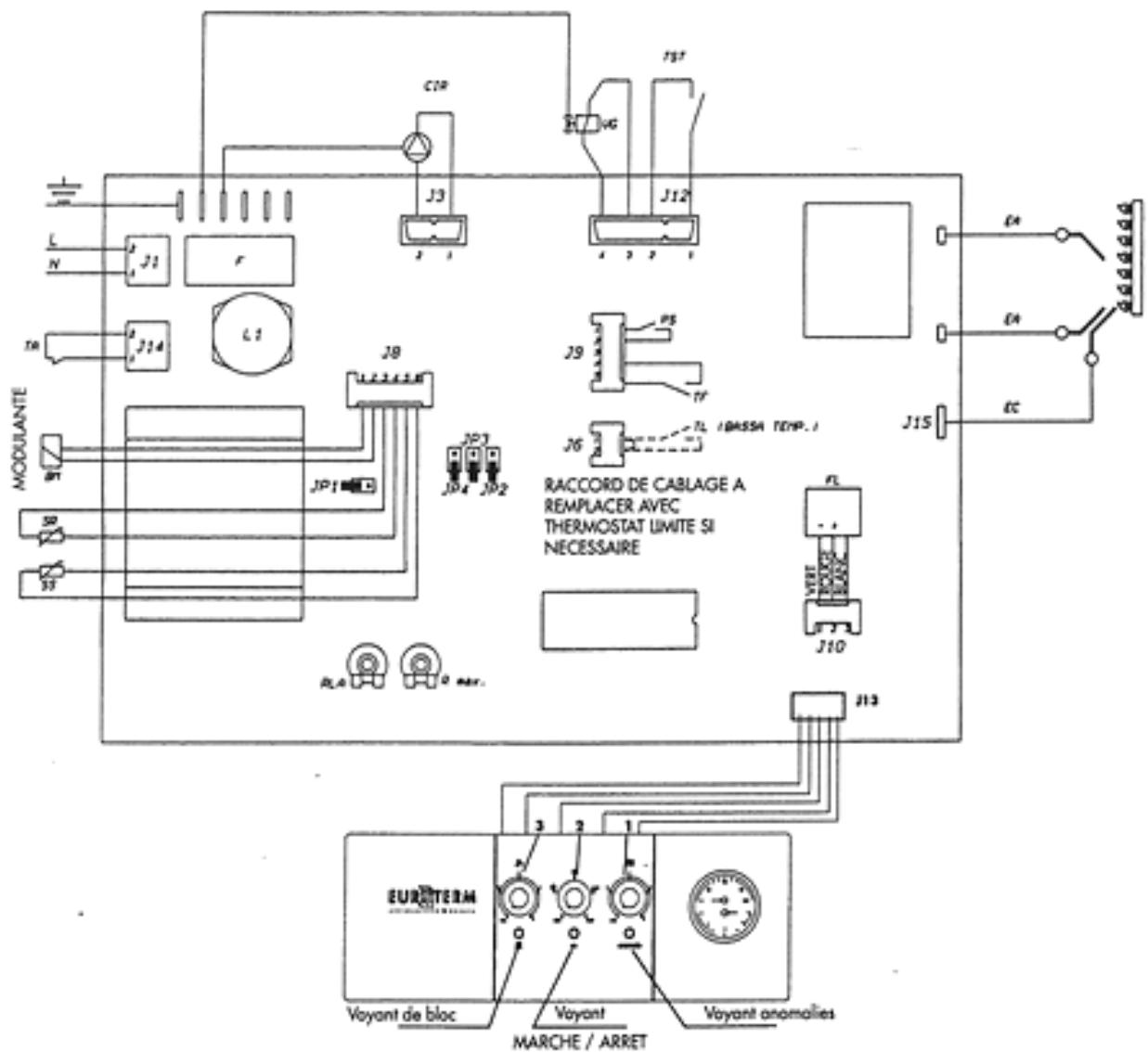

SCHEMA DE MONTAGE
LEGENDE
BM Bobine de modulation
CIR Pompe de circulation du chauffage
EA Electrode d'allumage
EC Electrode de contrôle
F Fusible
FL Debitmetre
JP1 Selecteur Methane/GPL
JP2 Selecteur temp. E.C.S.
JP3 Selecteur post-circulation
JP4 Selecteur de limitation allumage
JP5 Pont a couper pour basse temperature
L Ligne 230 V 50 Hz
N Neutre
PA Pressostat air
PS Pressostat manque d'eau
RLA Reglage de l'allumage lent
Rmax. Reglge de la puissance max.dechauffage
SR Sonde du chauffage
SS Sonde de I'eeau sanitaire
TA Thermostat d'ambiance (facultatif)
TL Thermostat limite (facultatif)
TST Thermostat de sécurité
VG Vanne du gaz
VN Ventilateur
1 Potentiometre du chauffage
2 Selecteur: Hors fonction Eté
Hiver
Réarmement
Test
3 Potentiometre de I'eaou sanitaire
Lors du blocage de la chaudière, restaurer les conditions de départ en actionnant le sélecteur de fonctions 2 jusqu'à la position de réarmement A.

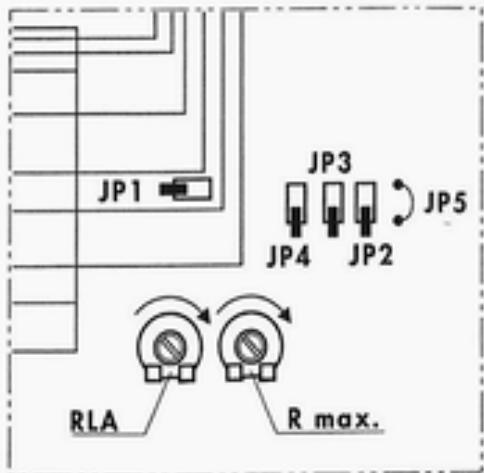

| JP1 | InséRé | GPL - | Exclus | GAZ NATUREL |
| JP2 | InséRé Réglage max. E.C.S. 60°C | Exclus Réglage max. E.C.S. 50°C | ||
| JP3 | InséRé (post-circulation exclue) Chauffage | Exclus Post-circulation enclenchée 2,5 min. | ||
| JP4 | InséRé Timer exclus Chauffage | Exclus Timer actif 2,5 min. Chauffage | ||
| JP5 | Pont de résistance interrompu régle au sol 30/40°C chaudiage Pont de résistance interrompu - Température 35/80°C chaudiage | |||
R max. Housse
Réglage puissance max. de chauffage
BRANCHEMENT HYDRAULIQUE

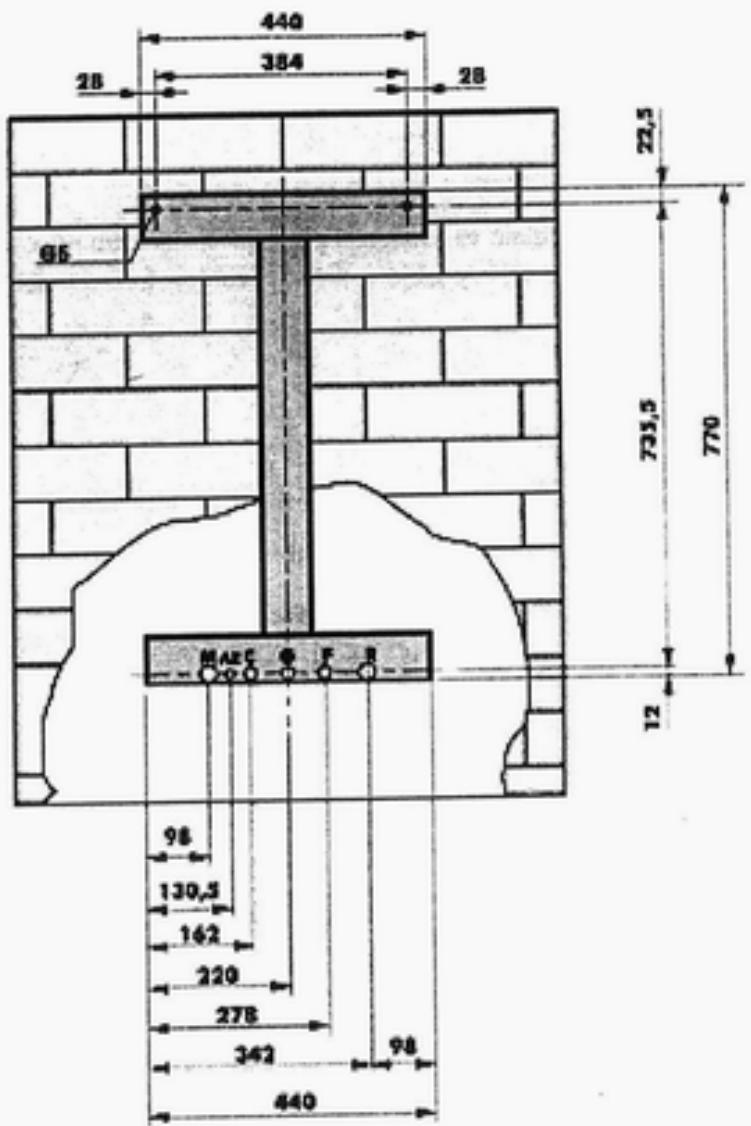

Lorsque les crochets de support sont fixés, enfilier le gabarit de montage et le metre contre le mur; en partant des raccords des extrémités montés précédement sur le gabarit, procéder à la pose de toutes les tuyauteries: tuyau de refoulement de l'installation, de retour de l'installation, d'eau froide, d'eau chaude et, eventuellement aussi, de gaz et d'alimentation de la ligne électrique avec thermostat d'ambiance.
Lorsque les tuyauteries sont installées, on peut deviser les raccords des extrémités et introduire des bouchons ordinaires fermés pour effectuer l'essay hydraulique de l'installation. Le gabarit peut être enlevé ou non, car après les travaux de finition de la paroi (platre ou carrelage), il sera noyéd dans le mur; seuls les deux crochets de support et une ouverture en correspondance des raccords restent visibles lorsque le mur est achievé. Placer alors la chaudière sur les deux crochets de support grâce aux troups pratiqués dans la partie postérieure du chassis, la mesure complètement contre le mur. Proceder ensuite au branchement hydraulique.
LEGENDE
C Eau chaude 品 1/2
G Gaz 1/2" - 3/4" (voir robinet endotation)
F Eau d'alimentation de la chaudiere 1/2" (froide)
AE Alimentation electrique
M Refoulement de I'installation 日 3 / 4 ^ 日
R Retour de l'installation 3 / 4^
N.B.: Prévoir des raccords hydrauliques femelles.

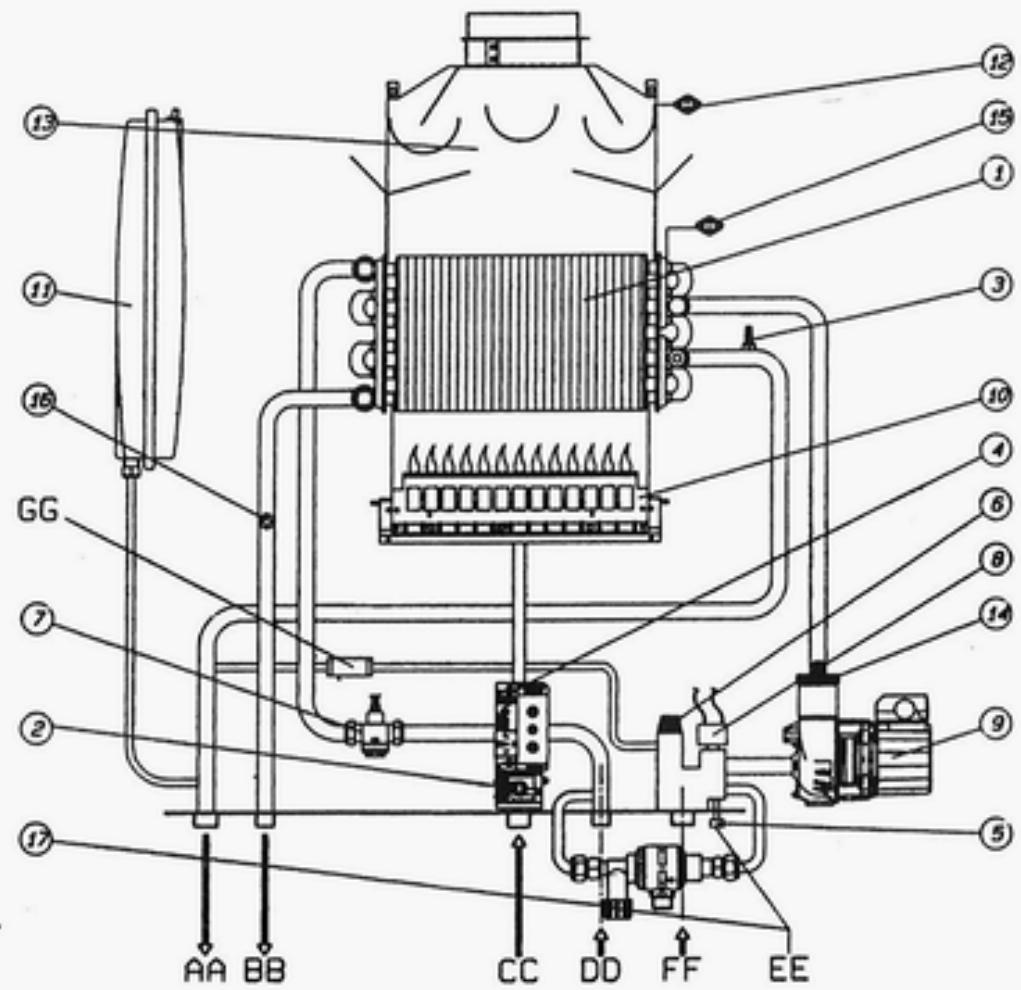

CIRCUIT HYDRAULIQUE
LEGENDE
| AA | Départ installation | 6 | Soupape de sécurité |
| BB | Sortie eau chaude sanitaire | 7 | Indicateur de début |
| CC | Gaz | 8 | Pressostat manque d'eau |
| DD | Entrée eau froide | 9 | Circulateur |
| EE | Remplissage | 10 | Brûleur |
| FF | Retour installation | 11 | Vase d'expansion |
| GG | By-Pass (optionnel) | 12 | Thermostat fumées |
| 1 | Echangeur | 13 | Hotte des fumées |
| 2 | Bobine de modulation | 14 | Soupape automatique pour l'évent d'air |
| 3 | Sonde chauffage | 15 | Thermostat de sécurité |
| 4 | Soupape du gaz | 16 | Sonde sanitaire |
| 5 | Robinet de remplissage | 17 | Disconnecteur |
INSTALLATION
L'installation ne peut etre realisée que par du personnel qualifie.
Elle doit etre conforme aux dispositions des lois se rapportant a I'evacuation des produits de la combustion selon les NORMES EN VIGUEUR.
Levocation des gaz combustibles doit avoir lieu à l'aide d'un conduit de diamètre non inférieur au diamètre prévu sur la chaudière. Ce conduit sera raccordé à un carneau montant adapté à la puissance de l'installation. Pour l'adaptation des appareils d'utilisation aux carneaux montants, respecter ce qui suit:
a) Leur demontage doit être aisé;
b) Il s doivent etre etanches et de materiel resistant aux produits de la combustion et a leurs eventuelles condensations; c) Il s ne dovent pas avoir de systèmes de reglage (clapet). Proceder à l'élimination de ces systèmes si déjà opérationnels.
d) Il s ne doivent pas se pencher à l'intérieur du carneau montant, mais demeurer avant le plan interne du carneau.
RACCORD GAZ
Respecter les normes en vigueur.
Raccorder la chaudiere à l'aide d'un conduit métallique rigide ou d'un flexible en acier inoxydable à paroi continue de type approvéd. Les conduits métalliques ondulés doivent être disposé de façon à ce que leur longueur, en conditions d'extension maximale, n'excède pas les 2000 mm. Les chaudières sont régles et testées pour le fonctionnement à GAZ NATUREL, de catégorie I 2E à pression nominale équivalente respectivement à 25 mbars.
CHARACTERISTIQUES DE L'EAU PRESENTE DANS LA CHAUDIERE

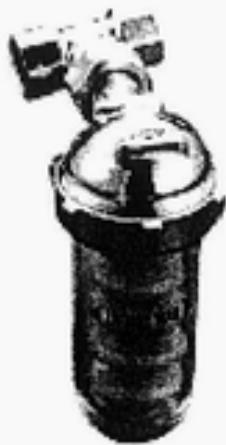

En présence d'eau dure et agressive, Euroterm conseille l'installation d'un doseur proportionnel de polyphosphates (DPO/B) afin d'éliminer les évientuelles incrustations de la chaudière.
LE TRAITEMENT DE L'EAU UTILISEE EST INDISPENSABLE DANS LES CASES SUIVANTS:
A) Installations tres etendues (avec d'importantes quantités d'eau)
B) Frequents imitions d'eau de réintégration dans l'installation.
C) Circuits d'eau chaude sanitaire.
Remplir les conduits d'eau traitée si le vidage partiel ou total de l'installation s'averea necessaire.
MISE EN SERVICE DE L'INSTALLATION
Effectuer la purgege d'air.
Vérifier l'absence de fuites de gaz (utiliser une solution savonneuse ou un produit équivalent).
ALLUMAGE
REMPLISSAGE DE L'INSTALLATION
Ouvrir lentement le robinet d'alimentation jusqu'à ce que la pression de l'installation, indiquée sur l'hydrometre,atteigne la valeur de 1,5 bar, puis le refermer. Contrer que le bouchon de la vanne d'échéppement d'airautomatique, située sur le circulator, soit desserré, et actionner plusieurs fois le circulator pour eliminer l'airpresent dans le circuit.
ALLUMAGE
Ouvrir le robinet du gaz et tourner le selectiveur dans la position désirée. Le brûleur s'allumera automatiquement. Si l'allumage n'a pas lieu, contrôler que le bouton-poussoir de mise en sécurité soit allumé et, dans ce cas, appuyer dessus pour que la chaudière repête l'opération d'allumage. Régler ensuite la température du chauffage et de l'eau chaude sanitaire comme souhaïée en intervenant sur les选择eurs.
RACCORDEMENT D'EVACUATION DES FUMEES

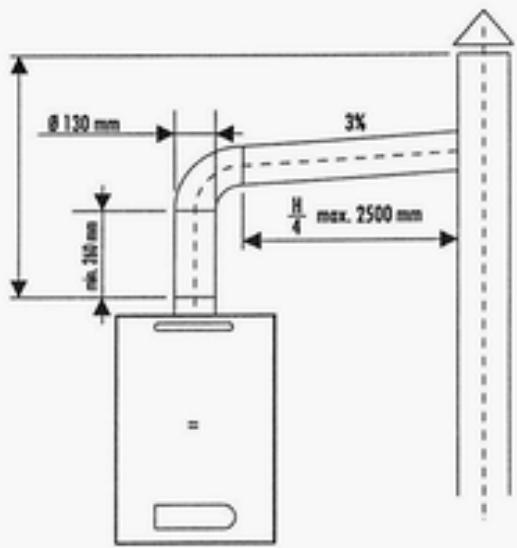

RACCORDEMENT A LA CHEMINEE
La chaudiere est a combustion en livre etache par rapport au milieu. Elle ne demande donc aucune ventilation particuliere du local ou elle a ete installee suivant les normes en vigeur. Le raccordement a la cheminee doit etre efectue installee par un canal ayant les caractetistiques suivantes:
etre etanche, ainsi que le raccordement a la cheminee;
etre réalisé par le matériel plus indiqué;
etrebranche en vue
ne pas avoir plus de trois changements de rirection, pas supérieurs a no. 3 qui doivent etre realizedes avec descoins interieurs supérieurs a 90^ et par l'utilisation d'eléments courbes;
ne pas avoir des disposits d'arrêt;

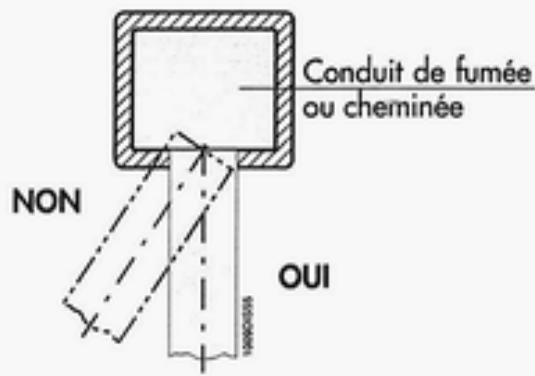

- avoir l'axe de la partie terminale d'entree perpendicular a la paroi interieure opposee de la cheminee;
etre bien fixe à l'entree, sans avancer a l'intérieur;
- receivevoir, de préférence, une seule chaudière;
respecter les normes en vigueur.
REGLAGES

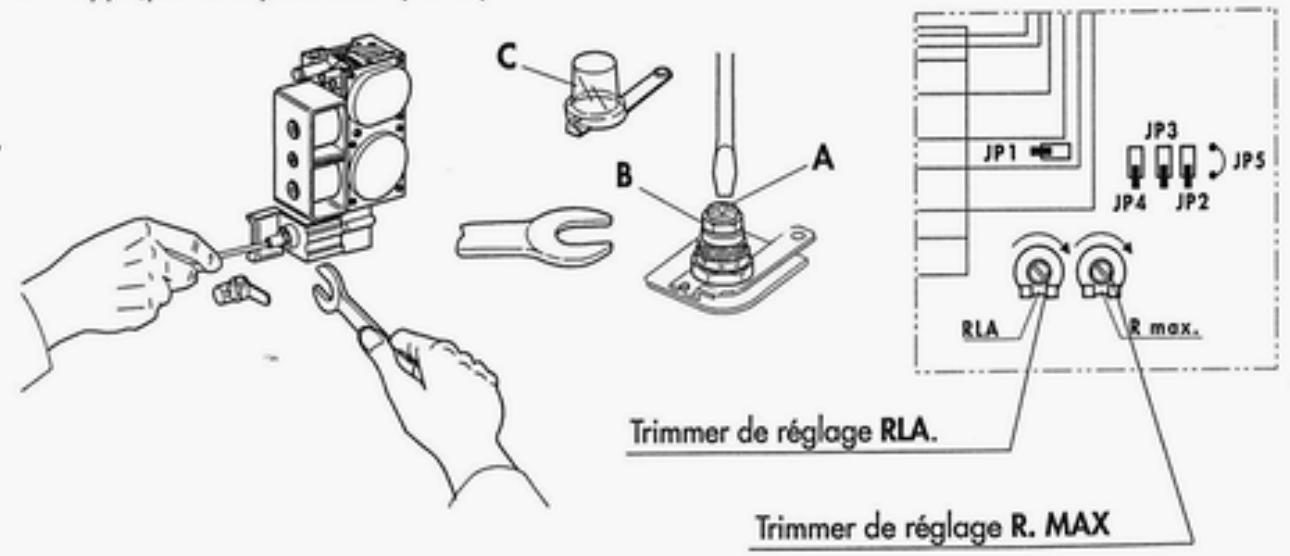

Les chaudières sont équipées de soupape à gaz à ouverture rapide. On obtient le réglage du début de gaz nécessaire au moyen d'une bobine modulante à double réglage. Le réglage de l'allumage lent (préregle à l'usine) est de type electronique et est régable (pour son optimisation et pour le changement de gaz) au moyen du trimmer RLA situé sur la fiche. Par contre, en agissant sur le trimmer R MAX, on peut régler la puissance thermique nécessaire à l'installation de chauffage. Toutes les chaudières quittent de l'usine régées à 70% de leur puissance maximum de chauffage. En étant le pont JP4, on modifie de 2,5 min, le temps d'atte ne pour la remise en service de la chaudière. Tous les réglages doivent être effectuels sur la base des caractéristiques spécifiques de l'appareil d'utilisation. Vérifier la pression en entrée et en sortie au moyen des prises de mesure spéciales prévues à cet effet. Lorsque le contrôle est terminé les fermer hermetiquement en utilisant les vis spéciales.
Alimenter I'opérateur modulant en lui donnant la tension correcte.
- En tournant l'écrou B dans le sens des aiguilles d'une montre (utiliser une clé de 10mm ) la pression en sortie augmente.
Pression minimale (proceder uniquement apres avoir complete le reglage de la pression maximale de sortie).
Couper l'alimentation de I'opérateur modulant.
- En maintainant l'écrou B bloqué au moyen d'une clé, tourner la vis A dans le sens des aiguilles d'une montre pour augmenter la pression en sortie.
A la fin de régloages:
- controler les valeurs de la pression minimale et maximaile: aguster si nécessaire.
applique le capuchon en plastique C.
N.B.: Pour effectuer ce réglage, il faut utiliser un manomètre à colonne d'eau et le brancher à la prise de pression.
ARRET
ARRET PROLONGE
En cas d'arrêt prolongé de la chaudière, fermer le robinet du gaz et couper l'alimentation électrique de l'appareil.
ALLUMAGE/ARRET TEMPORAIRE
S'obtient en intervenant:
sur le thermostat d'ambiance;
sur le potentiametre de reglage (sITUe sur le ableau de commande);
Remarque:

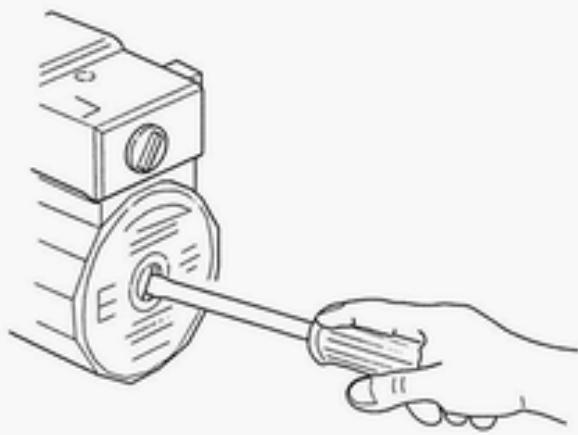

lorsque la chaudière est neue ou après une longue période d'arrêt, la pompe de circulation peut se bloquer; dans ce cas, il faut dévisser le bouchon antérieur et faire tourner, en utilisant un tournevis, l'arbre moteur situé au-dessous.
ENTRETIEN
Afin de conserver au produit ses caractéristiques de fonctionnalité et d'efficacité dans les limites prescrites par la législation et/ou la réglementation en vigueur, il est indispensable de soumettre l'appareil à des contrôles réquiliers.
La fréquence des contrôles dépend des conditions particulières d'installation et d'emploi. Quoi qu'il en soit, un contrôle annuel, effectué par un personnel agréé Euroterm.
FONCTIONNEMENT AVEC DIFFERENTS TYPES DE GAZ

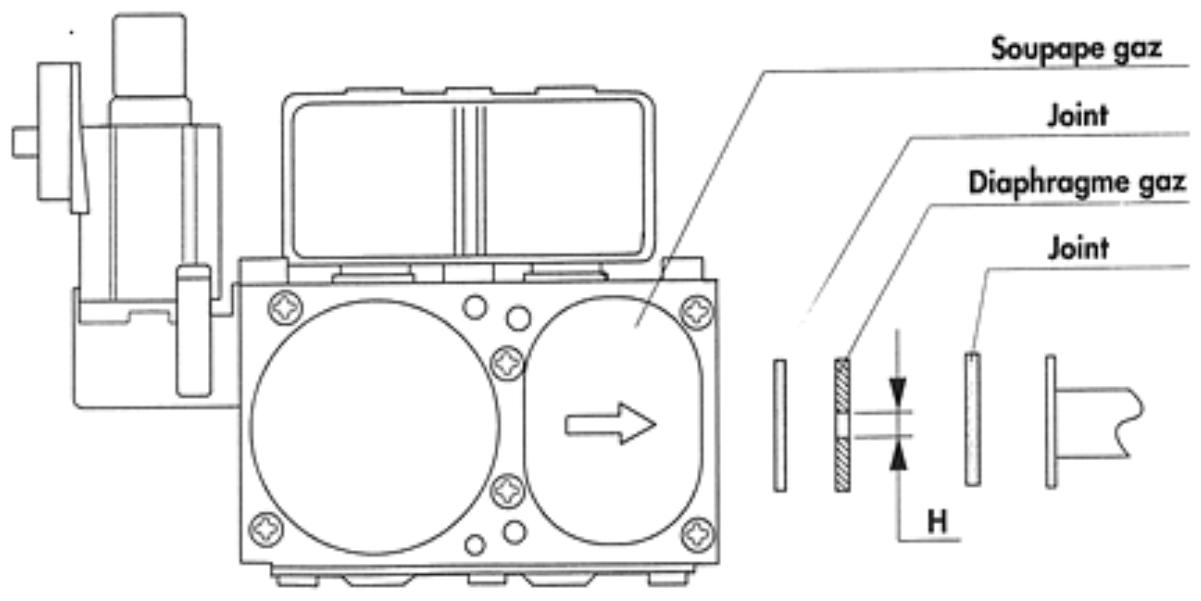

TRANSFORMATION DU GAZ NATUREL AU GAZ LIQUIDE
Remplacer les injecteurs du bruleur, introduire le diaphragme en respectant le diagramme inclus dans le kit spcial.
Déplcer le pont JP1 situé sur la fiche de modulation de la position GAZ NATUREL à la position B-P.
Proceder ensuite au reglage proprement dit comme indique au paragraphe "REGLAGES", Page 18.
Pour le diametre des injecteurs et la pression du gaz d'exercice, voir tableau ci-dessous:
| Type de gaz | Pression aux injecteursmbars | Débit | Injecteursbrûleur | P.C.I. | (H) | |
| min. | max. | m3/h | Ø mm. | kcal/m3 | Ø | |
| GAZ NATUREL(G20-20mbar) | 2,5 | 12,5 | 2,52 | 1,17 | 8.550 | - |
| GAZ LIQUIDE B(G30-28/30mbar) | 4,6 | 25,9 | 0,73 | 0,75 | 29.330 | 5,9 |
| GAZ LIQUIDE P(G31-37mbar) | 5,2 | 34 | 0,96 | 0,75 | 22.360 | 5,9 |
ANOMALIES DE FONCTIONNEMENT
| PANNE | CAUSE | REMEDE |
| 1 L'ALLUMAGE N'A PAS LIEU | A Robinet du gaz ferméB Bouton-poussoir indiquant la mise en sécuritéC Absence de détction de la flammeD Absence de l'étinçelle d'allumogeE Présence d'air dans la tubuleF Intervention du thermostat de sécuritéG L'eau ne circule pasH La température de l'eau de la chaudière est supérieure à la position du thermostat de réglage. | A Ouvrir le robinet du gazB Régler en appuyant sur le bouton-poussoirC Inversion phase et neutreD S'adresser au technicienE Répéter l'allumageF Appuyer sur le bouton-poussoir de réarmementG Retablir la pression de la chaudière et contrôler le circulateurH Mettre le thermostat de réglage sur la température souhaïée |
| 2 EXPLOSIONS LORS DE L'ALLUMAGE | A Flamme défectueuseB Débit du gaz insuffisant ou mal régle | A S'adresser au technicienB S'adresser au technicien |
| 3 ODEUR DE GAZ NON BRULES ET MAUVAISE COMBUSTION DU BRULEUR | A Perte dans le circuit des tubules (extremes et internes de la chaudière) | A Contrôler les tubules externes. Contrôler les tubules internes. S'adresser au technicien |
| 4 ODEUR DE GAZ NON BRULES ET MAUVAISE COMBUSTION DU BRULEUR | A Conduit de fumée de section ou hauteur avec raccord non approprié à la chaudièreB Consommation excessive de gaz - La combustion n'est pas parfaiteC Les petites flumes ont tendance à se détacherD La flamme a les pointes jaunes | A Remplacer les parties non conformesB Régler le débit du gazC Contrôler et intervenir sur le stabilisateur de pression de la vanne gazD Vérifier que les conduites d'air et les cônes venturi du brûleur soient propres. En cas de contrôle négatif des points A-B-C-D, s'adresser au technicien |
| 5 LA CHAUDIERÉ PRODUIT DE LA CONDENSATION | A Conduit de section ou hauteur non appropriée (dimensions excessives)B La chaudière fonctionne à une température trop basse | A Remplacer les parties non conformesB Régler le thermostat de la chaudière à une température supérieure et contrôler que le raccord du tube d'aspiration/evacuation des fumées fonctionne correctement |
| 6 RADIATEURS FROIDS EN HIVER | A Le sélecteur des fonctions est sur la position éteB Thermostat d'ambiance régle trop bas ou défectueuxC Installation ou radiateurs fermésD Circulateur bloqué | A Mettre le sélecteur sur la position hiverB Régler le thermostat à une température supérieure ou le remplacerC Contrôler que les vannes de l'installation et les robinets des radiateurs soient ouverts. En cas de contrôle négatif du point C, s'adresser au technicienD Débloquer en utilisant un tournevis et contrôler l'alimentation électrique |
