ALAM90BBX - Hotte aspirante Zephyr - Notice d'utilisation et mode d'emploi gratuit

Marque	Zephyr
Modèle	ALAM90BBX
Type de produit	Hotte aspirante murale
Largeur	90 cm
Profondeur	50 cm
Hauteur	60 cm (minimale 45 cm)
Poids	15 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance moteur	250 W
Débit d'air max	650 m³/h
Niveau sonore	42-65 dB(A)
Éclairage	2 x LED 3 W
Commandes	Touches électroniques avec minuterie
Vitesses	3 vitesses + intensif
Filtres	Filtre à graisse métallique lavable (2 couches)
Filtre à charbon	Optionnel, modèle ZE-FIL-01
Type d'évacuation	Recyclage ou extraction (conduite Ø 150 mm)
Matériau	Acier inoxydable brossé
Entretien	Nettoyer les filtres tous les mois, vitre avec nettoyant doux
Sécurité	Arrêt automatique, protection surchauffe
Accessoires inclus	Kit de montage, adaptateur de diamètre, notice
Garantie	2 ans

FOIRE AUX QUESTIONS - ALAM90BBX Zephyr

Comment installer la hotte ALAM90BBX ?

L'installation nécessite un support mural solide. Fixez le gabarit au mur, percez les trous, insérez les chevilles, puis vissez le support. Accrochez la hotte et connectez le conduit d'évacuation (si extraction) ou installez le filtre à charbon (si recyclage). Respectez une distance minimale de 45 cm entre la hotte et la plaque de cuisson.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables. Retirez-les, lavez-les à la main avec du détergent doux ou au lave-vaisselle à basse température. Séchez-les complètement avant de les remettre. À nettoyer tous les mois pour un rendement optimal.

La hotte ALAM90BBX peut-elle fonctionner en mode recyclage ?

Oui, elle peut fonctionner en recyclage avec un filtre à charbon actif (modèle ZE-FIL-01, vendu séparément). Installez le filtre derrière la grille et assurez-vous que l'air circule librement.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Ensuite, contrôlez les commandes tactiles (essuyez-les si humides). Si rien ne fonctionne, contactez le service après-vente.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie (icône horloge) : la hotte s'éteindra automatiquement au bout de 10 minutes. Appuyez à nouveau pour désactiver.

Pourquoi la hotte fait-elle du bruit ?

Le niveau sonore normal est de 42 à 65 dB selon la vitesse. Un bruit excessif peut provenir d'un filtre obstrué, d'une installation instable ou d'un conduit d'évacuation mal fixé. Vérifiez ces points.

Quel type d'ampoule LED utiliser pour l'éclairage ?

La hotte est équipée de LED intégrées de 3 W. En cas de panne, contactez un professionnel pour le remplacement ; les LED ne sont pas standard.

La hotte est-elle adaptée à une plaque à induction ?

Oui, elle convient à tous types de plaques (gaz, électrique, induction). Respectez la distance de sécurité minimale de 45 cm.

Comment changer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'usage. Pour le changer, déclipsez la grille, retirez l'ancien filtre, insérez le nouveau et refermez.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez aussi utiliser l'assistant IA pour des questions spécifiques.

MODE D'EMPLOI ALAM90BBX Zephyr

Instructions de sécurité......Page 32 - 33

Liste des materiaux......Page 34 - 35

Feuille pour calculer les conduits......Page 36

Specifications techniques......Page 37 - 38

Schéma électrique....I.... Page 39

Nettoyage et entretien......Page 40

Télécommande......Page 41

Fonction des touches......Page 42 - 44

Installation

Ventilateur Intérieur...... Page 45 - 48

Ventilateur externe ou In-Line......Page 49 - 51

Hotte....Page 52

Conduit Décoratif......Page 53 - 54

Kit de recirculation......Page 55 - 56

Filtres......Page 57

Liste des pièces et accessoires...... Page 58

Garantie...... Page 59

LIRE CES DIRECTIVES ET LES CONSERVER

CONÇUE POUR LES CUISINES PRIVÉES UNIQUEMENT

AVERTISSEMENTS

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES PHYSIQUES, RESPECTEZ LES INSTRUCTIONS CI-DESSOU:

1. Utilisez cet appareil uniquement de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant d'effectuer l'entretien ou le nettoyage de l'appareil, mettez-le hors tension sur le panneau de service et verrouillez ce dernier pour éviter que l'appareil soit mis sous tension par inadvertance. S'il n'est pas possible de verrouiller le dispositif de déconnexion, apposez un avertissement bien visible (par exemple une étiquette) sur le panneau de service.
3. L'installation et le raccordement électrique doivent être effectués par du personnel qualifié conformément à toutes les réglementations et normes en vigueur, y compris celles concernant les constructions cotées pour leur résistance au feu.
4. Afin d'éviter un refoulement lors de l'utilisation d'équipements à combustible, une quantité d'air suffisante est nécessaire pour assurer une combustion et un échappement adéquats des gaz à travers le conduit (la cheminée). Suivez les consignes du fabricant de l'équipement chauffant et les normes de sécurité publiées, entre autres, par l'Association nationale de protection contre l'incendie (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les réglementations locales.
5. Quand vous effectuez une découpe ou un forage dans un mur ou un plafond, veillez à ne pas endommager des câblages électriques ou d'autres équipements non visibles.
6. Les soufflantes canalisées doivent toujours être dirigées vers l'extérieur.
7. Pour réduire les risques d'incendie, utilisez uniquement des canalisations en métal.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d'électrocution grâce à un fil permettant au courant électrique de s'échapper.

AVERTISSEMENT - Une mise à la terre inappropriée peut donner lieu à un risque d'électrocution.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous n'êtes pas certain(e) que l'appareil est mis à la terre comme il se doit.

POUR RÉDUIRE LE RISQUE D'UN FEU DE FRITURE SUR LA TABLE DE CUISSON

1. Ne laissez jamais les appareils de surface sans surveillance quand ils sont sur un réglage élevé. Les débordements peuvent provoquer de la fumée et des déversements gras risquant de prendre feu. Chauffez les huiles lentement sur un réglage bas ou moyen.
2. ALLUMEZ toujours la hotte quand vous cuisinez à une chaleur élevée ou quand vous flambez des aliments (p. ex. des crêpes Suzette, des cerises jubilé ou du boeuf au poivre flambé).
3. Nettoyez souvent les ventilateurs d'aération. Evitez que de la graisse s'accumule sur le ventilateur ou le filtre.
4. Utilisez des poêles de la taille appropriée. Utilisez toujours des ustensiles de cuisine adaptés à la taille de l'élement de surface.
5. Veiller à ce que le moteur, les fi Itres et la surface où viennent s'accumuler les graisses restent propres.
6. N'utiliser une fl amme élevée que lorsque cela est nécessaire. Réchauff er l'huile lentement, à faible ou moyenne température.
7. Ne jamais laisser la cuisinière sans surveillance pendant la cuisson.
8. Utiliser systématiquement des ustensiles de cuisine adaptés au type et à la quantité d'aliments que l'on prépare.

POUR RÉDUIRE LE RISQUE DE BLESSURES PHYSIQUES EN CAS DE FEU DE FRITURE SUR LA TABLE DE CUISSON, VEUILLEZ PROCEDER COMME SUIT :*

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une plaque à biscuits ou un plateau en métal, puis éteignez le brûleur. SOYEZ PRUDENT(E) AFIN D'ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUEZ LE LIEU ET APPELEZ LE SERVICE DES POMPIERS. 2. NE SAISISSEZ JAMAIS UNE POÊLE ENFLAMMÉE, vous risquez de vous brûler.
2. N'UTILISEZ JAMAIS D'ÉAU ni de torchons ou serviettes mouillé(e)s : cela donnerait lieu à une violente explosion de vapeur.
3. Utilisez un extincteur UNIQUEMENT si :

A. Vous savez qu'il s'agit d'un extincteur de Classe ABC et savez déjà comment vous en servir.

B. L'incendie est de petite taille et confiné à l'endroit où il a commencé.

C. Le service des pompiers a été averti.

D. Vous pouvez éteindre l'incendie en ayant une sortie derrière vous.

* Basé sur « Kitchen Fire Safety Tips », publié par la NFPA.

ATTENTION

1. Uniquement pour l'utilisation intérieure.
2. Pour réduire le risque d'incendie et obtenir un échappement d'air adéquat, veillez à bien canaliser l'air vers l'extérieur. Ne ventilez pas l'air d'échappement vers des espaces confinés, des plafonds, des combles, des vides sanitaires ou des garages.
3. Soyez prudent(e) quand vous utilisez des agents de nettoyage ou des détergents.
4. Evitez d'utiliser sous la hotte de cuisine des denrées alimentaires produisant des flammes.
5. À utiliser uniquement pour la ventilation générale. N'utilisez pas la hotte pour l'échappement de matériaux ou de vapeurs comportant un danger ou un risque d'explosion.
6. Pour éviter que le roulement moteur s'endommage et que des hélices deviennent bruyantes ou déséquilibrées, faites en sorte que le bloc d'alimentation n'entre pas en contact avec un atomiseur pour cloisons sèches, de la poussière de construction, etc.
7. Le moteur de la hotte est doté d'un rupteur thermique qui éteint automatiquement le moteur en cas de surchauffe. Le moteur redémarrera après avoir refroidi. Si le moteur s'éteint et se rallume constamment, faites réparer la hotte.
8. Pour mieux capturer les impuretés de cuisson, la partie inférieure de la hotte doit se trouver à min 61 cm (24") au-dessus de la surface de cuisson.
9. Étant donné la taille et le poids de la hotte, il est conseillé d'avoir recours à deux personnes pour la monter.
10. Ce produit est doté d'un thermostat qui peut activer la soufflante automatiquement. Pour éviter les risques de blessure et l'allumage accidentel de la hotte, mettez-la hors tension sur le panneau de service et verrouillez ce dernier ou fixez-y une étiquette d'avertissement.
11. Pour en savoir plus et connaître les exigences sur le produit, veuillez lire l'étiquette des spécifications.
12. Pour réduire les risques d'incendie ou de choc électrique, installez cette hotte uniquement avec les modèles de ventilateur intérieur CBI-290A ou CBI-600A, ou les modèles de ventilateur extérieur CBE-1000 ou intermédiair PBN-1000A, (fabriqué par Leyant Industry Co. Ltd). Aucun autre ventilateur ne peut être substitué (Ventilateur vendu séparément).

Layers

• Le moteur Zephyr est vendu séparément.
• Le kit de recirculation est vendu séparément.

Support de conduit décoratif

Ensemble Conduit Décoratif

Raccord avec clapêt du ventilateur extérieur (Ventilateur externe)

Harnais Câblage Ventilateur exterieur

Extension Câblage Ventilateur exterieur

Couvercle boîte du ventilateur exterieur

Boîte du ventilateur exterieur

Ensemble tableau électrique

Couvercle boîte portant inscription "120 VAC Input"

boîte portant inscription "120 VAC Input"

Verre

Del

Filtre à graisse

Duo

• Le moteur Zephyr est vendu séparément.
• Le kit de recirculation est vendu séparément.

Support de conduit décoratif

Ensemble Conduit Décoratif

Raccord avec clapêt du ventilateur extérieur (Ventilateur externe)

Harnais Câblage Ventilateur externe

Extension Câblage Ventilateur externe

Couvercle boîte du ventilateur exterieur

Boîte du ventilateur exterieur

Ensemble tableau électrique

Couvercle boîte portant inscription "120 VAC Input"

boîte portant inscription "120 VAC Input"

Del

Filtre à graisse

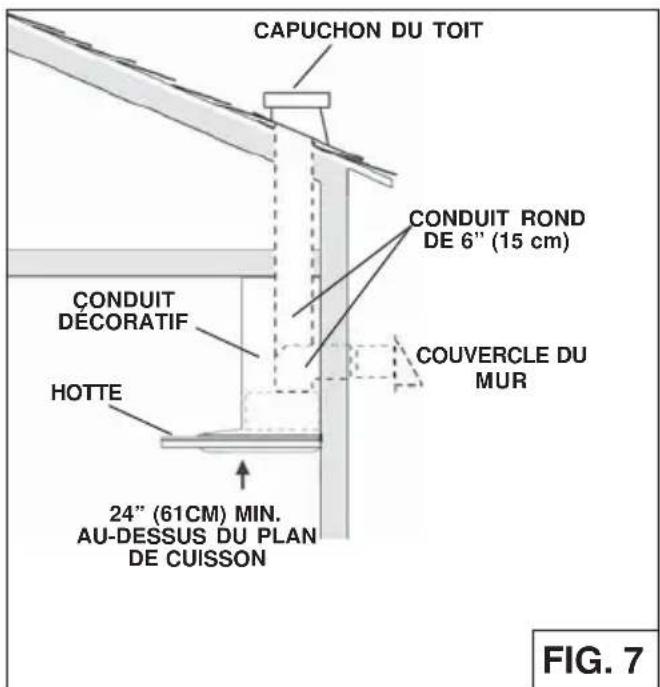

Longueur maximale du conduit :

Pour assurer un fl ux d'air approprié, la longueur maximale d'un conduit, doit pas dépasser une longueur équivalente à 100 piedes.

Layers

Pour assurer les performances de l'appareil, entretenez-le de manière appropriée.

Moteur

Le moteur est lubrifié en permanence et aucun graissage n'est nécessaire. Si les roulements du moteur font un bruit excessif ou inhabituel, remplacez le moteur par une pièce de rechange identique.

Remplacez aussi les hélices.

Filtres à graisse

Les filtres à graisse doivent être nettoyés souvent. Vous pouvez utiliser de l'eau chaude avec un détergente ou les mettre dans le lave-vaisselle.

Nettoyez tous les filtres en métal dans le lave-vaisselle avec un détergent sans phosphate. Si vous utilisez un détergent phosphaté ou selon le type d'eau, il est possible que le filtre se décolore, mais cela n'affectera aucunement ses performances. Cette décoloration n'est pas couverte par la garantie. Consultez la section «FILTRES» pour connaître les instructions de retrait et d'installation.

Filtre de recirculation non canalisé

Le filtre de recirculation non canalisé doit être changé tous les 6 mois ou lorsque vous êtes invité sur les commandes de la hotte. Si votre style de cuisine engendre beaucoup de graisse, par exemple si vous faites souvent de la friture ou utilisez un wok, remplacez-le plus souvent. Consultez la section «FILTRES » pour connaître les instructions de retrait et d'installation.

ÉCLAIRAGE LED

Dans le cas peu probable que votre bande de LED échoue, se il vous plaît contacter Zephyr pour commander de pièces détachées et un service de calendrier.

Nettoyage de l'acier inoxydable

À FAIRE :

• nettoyez régulièrement l'acier inoxydable avec un chiffon ou un torchon enduit d'eau chaude et de savon doux ou de liquide vaisselle.
• nettoyez toujours dans le sens des lignes de polissage d'origine.
• rincez toujours à l'eau claire (2 ou 3 fois) après le nettoyage. Essuyez complètement.
• vous pouvez aussi utiliser un nettoyant spécial pour acier inoxydable d'électroménagers.

À NE PAS FAIRE :

• n'utilisez pas de laine d'acier inoxydable ou d'autres racloirs pour éliminer la saleté difficile à éliminer.
• n'utilisez pas de produits de nettoyage durs ou abrasifs.
• ne laissez pas la poussière s'accumuler.
• maintenez la hotte à l'abri de la poussière de plâtre ou d'autres résidus de construction. Pen-dant la construction/les rénovations, couvrez la hotte afin d'éviter qu'aucune poussière n'adhère aux surfaces en acier inoxydable.

À éviter quand vous choisissez un détergent :

• tous les produits de nettoyage contenant de l'eau de Javel attaquent l'acier inoxydable.
• tous les produits contenant du chlore, du fluor, de l'iode ou du bromure provoquent une détérioration rapide des surfaces.
• tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzène sont extrêmement explosifs et ne doivent jamais être employés à proximité d'une table de cuisson.

SYNCHRONISATION:

Pour synchroniser la télécommande avec la hotte de la cuisine, pour la première fois, procéder en suivant les indications suivantes:

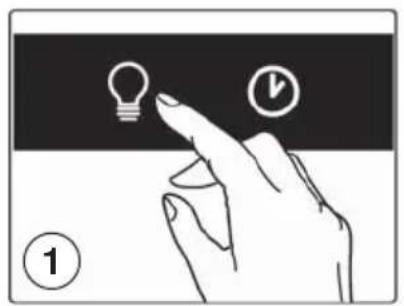

1. En tenant arrêtée la hotte de la cuisine, appuyer et maintenir appuyée la touche "Eclairage" sur la hotte de la cuisine jusqu'à ce que le voyant commence à clignoter (environ 3 secondes) (Fig.1).
2. Appuyer la touche "Eclairage" sur la télécommande plusieurs fois jusqu'à ce que l'éclairage de la hotte s'allume.

La hotte de la cuisine pourrait maintenant s'activer à l'aide de la télécommande. Si vous deviez rencontrer un problème répéter la procédure.

INFORMATIONS DE CARACTERE GENERAL:

• La télécommande est caractérisée par une portée d'environ 4,5 m.
• La télécommande est dotée d'une base magnétique et peut être apposée sur des surfaces métalliques pour un rangement pratique.
• La partie supérieure de la télécommande est réalisée en matière plastique anti-rayures. Apporter le plus grand soin en manipulant et en nettoyant la télécommande; nous conseillons d'utiliser un linge en microfibres pour son nettoyage.
• La télécommande passe en mode veille après 20 secondes d'inactivité pour économiser la batterie. Appuyez sur un bouton pendant une seconde pour réveiller la télécommande.

Les piles ont un cycle de vie d'environ 8 mois, selon l'usage qu'on en fait.

1. Enlever le couvercle en caoutchouc de la partie inférieure de la télécommande (Fig.3).
2. Utiliser un objet tel qu'un tournevis ou un stylo, placer délicatement dans l'ouverture de centre dans le bas de la télécommande et pousser vers l'intérieur pour déloger l'écran tactile haut du corps à distance (Fig. 4).
3. Exercer une pression sur le ressort métallique situé dans le compartiment des piles pour les extraire. Remplacer les deux piles avec le type 3V CR2450 (Fig.5). Remonter en répétant en sens inverse la même procédure.

- La touche d'allumage / extinction sert à mettre en marche et à arrêter la hotte en entier (tur-bine et lumières).

- La hotte garde en mémoire le dernier réglage de la vitesse et des lumières qui était présent au moment où l'appareil est arrêté (par exemple : si la hotte est arrêtée avec la vitesse et les lumières réglées au maximum, quand elle remise en marche en appuyant sur la touche d'allumage / extinction, la vitesse et les turbines sont encore réglées au niveau maximum).

B: Touche Fan Speed

- A partir de la position OFF (Éteint), appuyez une fois pour régler la petite vitesse (1), deux fois pour la vitesse moyenne (2) et trois fois pour la grande vitesse (3).

- La vitesse de la turbine a une évolution cyclique et passe continuellement de la petite (1), à la moyenne (2) à la grande vitesse (3).

C: Touche Light

- Trois niveaux de lumières sont prévus : haut, moyen, bas.

- À partir de la position Éteint, appuyez une fois pour le niveau haut.

- A partir de la position Eteint, appuyez deux fois pour le niveau moyen.

- À partir de la position Éteint, appuyez trois fois pour le niveau bas.

- A partir de la position Éteint, appuyez quatre fois pour ramener le cycle à sa position de départ.

- Le niveau des lumières a une évolution cyclique et passe du niveau haut, au niveau moyen, au niveau bas, jusqu'à la position Éteint.

D: Touche Delay Off

- Si la turbine est à l'arrêt, en appuyant une fois sur la touche, elle se met en marche à petite vitesse et s'arrête automatiquement au bout de cinq (5) minutes.

- Si la turbine est déjà en marche (par exemple à grande vitesse), elle passe à la petite vitesse quand on appuie sur la touche d'extinction différée, et s'arrête au bout de cinq minutes.

- Quand la fonction d'extinction différée est activée, l'utilisateur peut encore modifier la vitesse de la turbine en appuyant sur la touche Vitesse turbine sans pour autant interrompre les cinq minutes réglées pour l'extinction différée.

- La fonction d'extinction différée peut être désactivée en appuyant sur la touche d'extinction différée ou sur la touche d'allumage / extinction.

G: Voyant lumières

- Le voyant lumières s'allume quand les lumières sont allumées à n'importe quel niveau.

H: Voyant nettoyage filtre et voyant remplacement du filtre à charbon

- Voyant nettoyage du filtre métallique (toujours allumé):

- Le voyant de nettoyage du filtre s'allume au bout de 30 heures d'utilisation de la turbine

et signale la nécessité de procéder au nettoyage du filtre métallique. La lumière du voyant reste allumée au fixe, sans clignoter.

• Cette fonction doit être rétablie par l'utilisateur. Avec la hotte à l'arrêt, maintenez la touche Vitesse turbine enfoncée pendant cinq secondes. Au bout de cinq secondes, le voyant de nettoyage du filtre s'éteint et le réglage de 30 heures repart de zéro.
• Voyant de remplacement du filtre à charbon (ce n'est pas un paramètre par défaut ; c'est l'utilisateur qui doit l'activer pour les hottes à recyclage):
• Pour activer la fonction de remplacement du filtre à charbon:
• Avec la hotte à l'arrêt, maintenez les touches Vitesse turbine et Extinction différée enfoncées simultanément pendant 5 secondes. Le voyant de nettoyage du filtre clignote rapidement 3 fois pour indiquer que la fonction de remplacement du filtre à charbon a été activée. Le voyant de nettoyage du filtre clignote de manière ininterrompue au bout de 120 heures d'utilisation de la turbine, pour signaler qu'il faut procéder au nettoyage du filtre à charbon. La lumière du voyant reste allumée au fixe, sans clignoter.
• Cette fonction doit être rétablie par l'utilisateur. Avec la hotte à l'arrêt, maintenez la touche d'extinction différée enfoncée pendant cinq secondes. Au bout de cinq secondes, le voyant de nettoyage du filtre s'éteint et le réglage de 120 heures repart de zéro. Commander le Kit de filtres à charbon nr Z0F-01AC chez les distributeurs locaux ou les centres de Assistance Zephyr - consulter le site www.zephyronline.com.
• Pour désactiver la fonction de remplacement du filtre à charbon :
• Avec la hotte à l'arrêt, maintenez les touches Vitesse turbine et Extinction différée enfoncées simultanément pendant 5 secondes. Le voyant de nettoyage du filtre s'allume et au bout de 3 secondes s'éteint, pour indiquer que la fonction de remplacement du filtre à charbon a été désactivée.

I : Voyant d'extinction différée

• Le voyant d'extinction différée s'allume quand la fonction d'extinction différée est activée en appuyant sur la touche correspondante.
• Le voyant d'extinction différée s'allume après que la fonction d'extinction différée a complété son cycle de cinq minutes ou bien quand l'utilisateur appuie à nouveau sur la touche d'extinction différée ou sur la touche d'allumage / extinction.

E : Voyant d'air propre (fonction air propre)

- Le voyant d'air propre n'est pas activé par défaut. C'est donc l'utilisateur qui doit activer cette fonction.

- Pour activer la fonction d'air propre :

- Avec la hotte à l'arrêt, maintenez la touche d'allumage / extinction enfoncée pendant cinq secondes. Le voyant d'air propre s'allume et la turbine se met en marche à petite vitesse pendant 10 minutes. Au bout de 10 minutes, la turbine s'arrête et le réglage de 4 heures s'active. Le voyant d'air propre reste allumé au fixe quand la fonction d'air propre est activée, même si la turbine est à l'arrêt.Quand la fonction d'air propre est activée la turbine étant à l'arrêt, cette dernière se met en marche automatiquement toutes les quatre heures à petite vitesse pendant 10 minutes. Au bout de 10 minutes, la turbine s'arrête et le réglage de 4 heures s'active. Quand la fonction d'air propre met en marche automatiquement la turbine, le voyant d'air propre commence à clignoter et le voyant de la turbine à petite vitesse s'allume. Si l'utilisateur modifie la vitesse de la turbine pendant que la fonction d'air propre est activée, la lumière du voyant d'air propre cesse de clignoter et reste allumée au fixe. Quant l'utilisateur arrête manuellement la hotte, le réglage de 4 heures repart de zéro.

- Pour désactiver la fonction d'air propre :

- Avec la hotte à l'arrêt, maintenez la touche d'allumage / extinction enfoncée pendant cinq secondes, jusqu'à ce que le voyant d'air propre s'éteigne.

Note1: La fonction d'air propre n'est pas désactivée même si la vitesse de la turbine est modi-fiée et que la fonction d'air propre est interrompue pendant le fonctionnement. La fonction d'air propre n'est désactivée qu'en maintenant la touche d'allumage / extinction appuyée pendant 5 secondes.

Note2: La fonction d'air propre reste activée même si les lumières sont allumées/éteintes.

F : Voyant Vitesse turbine

1 = Petite vitesse
2 = Vitesse moyenne
3 = Grande vitesse
- Petite vitesse : seulement le voyant 1 est allumé.
- Vitesse moyenne: les voyants 1 et 2 sont allumés.
- Grande vitesse : les voyants 1, 2 et 3 sont allumés.
- Quand la turbine est à l'arrêt, tous les voyants de vitesse de la turbine sont éteints.

ECLAIRAGE DEL

Si l'éclairage DEL est endommagé, il doit être remplacé par le fabricant, un service technique agrémenté ou une personne ayant des qualifications professionnelles semblables, pour prévenir tout genre de risque chez l'utilisateur.

INSTALLATION CONDUITS (VENTILATEUR INTÉRIEUR)

REMARQUE: pour réduire les risques d'incendie, utilisez uniquement des conduits métalliques.

1. Décidez où le tuyau doit être installé, entre votre hotte et l'extérieur.
2. Un conduit droit et court (l'aide d'un conduit rond de minimum 6") permettra à votre hotte de fonctionner d'une façon plus efficace.
3. Un conduits long avec des coudes et des transitions réduira le bon fonctionnement de votre hotte. En utiliser le moins possible.
4. Installez un couvercle sur le toit ou au mur. Reliez un tuyau en métal rond au couvercle et faites-le aller jusqu'à l'emplacement de votre hotte. Utiliser du ruban adhésif pour sceller les joints entre les sections de conduits (Fig.7).

INSTALLATION VENTILATEUR INTÉRIEUR

REMARQUE: Les instructions suivantes permettent d'installer le ventilateur intérieur.

Installez cette hotte uniquement avec le moteur intérieur modèles CBI-290A-600A ou CBI-600A.

1. Retirer le boîtier du système électrique du cadre de cheminée en retirant le ruban adhésif.
2. Retirez la bride métallique de 6"(15cm) fourni sur la sortie d'air de la hotte (la bride peut déjà être pré-installé) (Fig.8).
3. Retirer la plaque frontal de le logement du ventilateur en dévissant les vis (4) de 3.9x9.5 mm (Fig.9).
4. Fixer la boîte de système électrique à la plaque frontal, à l'aide de (2) vis de 3,9 x 9,5 mm qui se trouvent à l'intérieur du sachet accessoires (Fig.10).

1. Retirer la plaque du ventilateur en dévissant les vis (4) 3.9x9.5 mm (Fig.11).

1. Installez le ventilateur intérieur sur la plaque du ventilateur et fixer à l'aide de (4) vis (en dotacion avec le moteur) - Voir Fig.12.

1. Installer l'ensemble ventilateur au moyens de (4) vis 3,9 x 6mm (Fig.13).

INSTALLATION ELECTRIQUE VENTILATEUR INTÉRIEUR

Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait être installé par un électricien qualifié selon les lois nationales et locales en matière d'électricité.

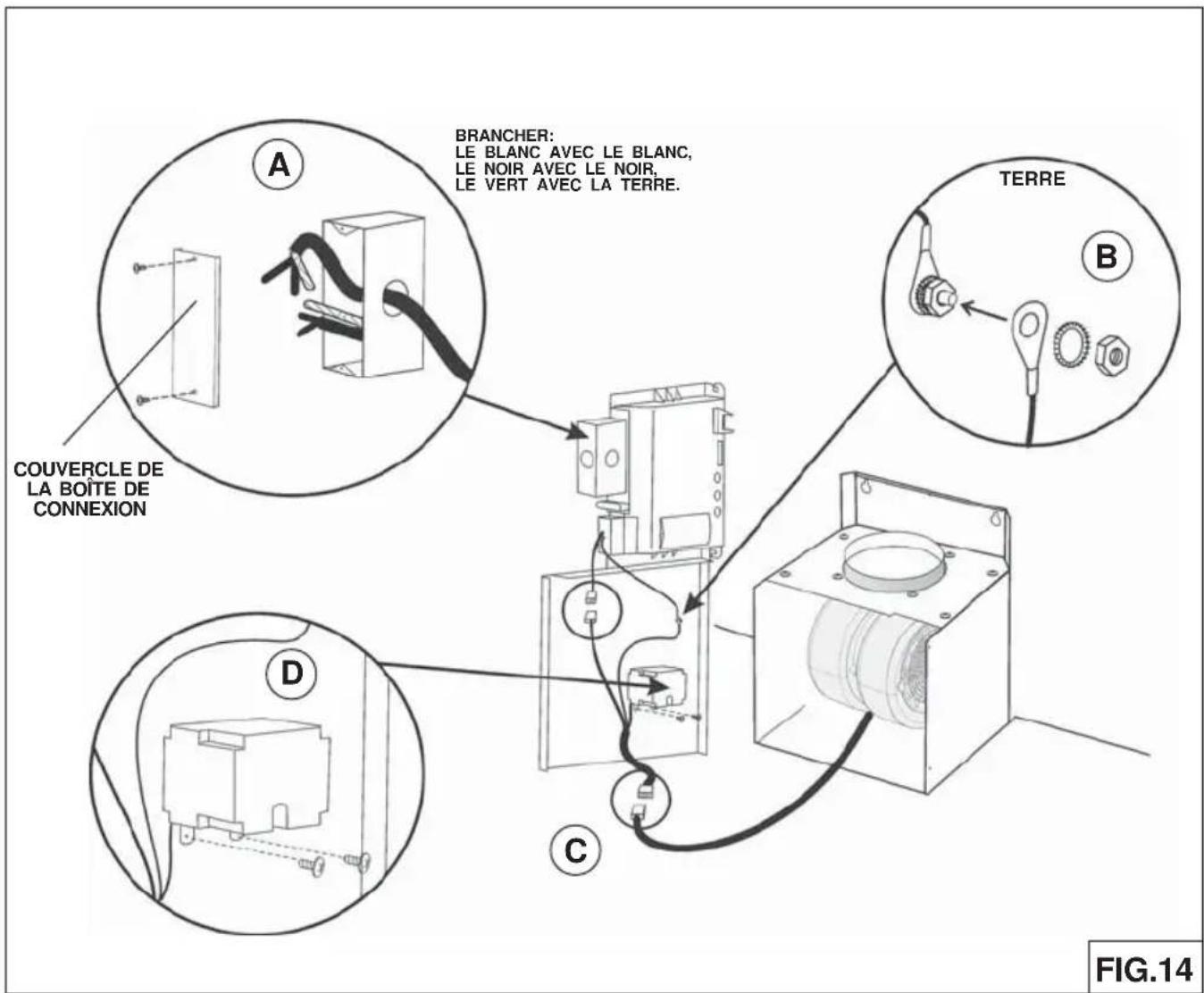

1. Faire les connexions (A,B, C) (Fig.14).
2. Fixer la boîte du condensateur au moyens des (2) vis 3.9x9.5 mm (Fig.14D).
3. Enlevez le couvercle de la boîte de connexion électrique. Ouvrez un trou de la boîte de connexion électrique (Fig.14A).
4. Fixer le "conduit" au boîtier de connexion à l'aide d'un connecteur approprié pour ce "conduit".
5. Faites le raccordement électrique. Reliez le blanc au blanc, le noir au noir et le vert à la terre.
6. Remettez le couvercle de la boîte de connexion et les vis. Assurez-vous que les fils se sont pas coincés entre le couvercle et la boîte.

1. Installer la plaque frontal et le boîtier du système électrique au moyens de (4) vis 3.9x6 mm (Fig.15).

1. Installer la bride métallique ronde de 6" (15 cm) fournie sur la sortie du ventilateur (Fig.16).

ATTENTION: Pour réduire les risques d'incendie et électrique, installer cette hotte seulement avec un ventilateur extérieur CBE-1000, et les ventilateur en ligne PBN-1000A uniquement. On ne peut pas utiliser d'autres ventilateurs.

INSTALLATION DU SYSTEME D'EVACUATION: VENTILATEUR EXTERNE

NOTE: Pour réduire les risques d'incendie n'utiliser que des conduits métalliques.

1. Choisir l'emplacement où le ventilateur extérieur ou le ventilateur "In-Line" sera monté. Voir les illustrations ci-dessous pour le choix de l'emplacement et les éventuelles restrictions à suivre.
2. Un conduit d'évacuation étroit et court (l'aide d'un conduit rond de minimum 8") rendra la hotte plus performante.
3. Des conduits d'évacuation longs, avec des coudes et des raccords rendront la hotte moins efficace. Les utiliser le moins possible. En cas de conduits d'évacuation longs on utilisera un diamètre supérieur.
4. Après avoir installé le ventilateur extérieur ou le ventilateur "In-Line", raccorder le tuyau métallique rond dans le sens de l'emplacement de la hotte. Utiliser du chaterton pour fermer hermétiquement les joints entre les tuyaux.

INSTALLATION VENTILATEUR EXTERNE OU "IN-LINE"

REMARQUE: Les instructions suivantes permettent d'installer le ventilateur externe ou in-line modèles CBE-1000 ou PBN-1000A. Pour plus de détails sur l'installation du ventilateur se référer au manuel inclus dans le ventilateur.

1. Retirer le boîtier du système électrique du cadre de cheminée en retirant le ruban adhésif.

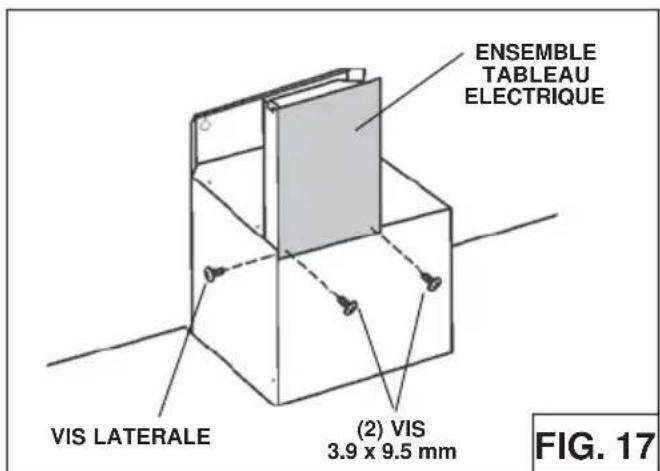

2. Retirer la vis latérale (Fig.17) et monter le boîter du système électrique au moyens de (2) vis 3,9x9,5 mm; re-fixer la vis latérale.
3. Enlever la plaque du ventilateur en dévissant les (4) vis d'assemblage 3.9x6 mm (Fig. 18).
4. Enlever les (2) vis (Fig.19A), placer la plaque du ventilateur externe et la boîte du ventilateur extérieur et fixer en utilisant les (4) vis d'assemblage 3.9x6 mm (Fig.19B).
5. Installer le collier rond de 8" (20 cm) du ventilateur au haut du ventilateur au moyen des (4) vis d'assemblage 3.9x6 mm (Fig.20).

1. Enlevez le couvercle de la boîte de connexion électrique portant la mention "120 Vac input".
2. Ouvrez un trou de les (2) boîtes de connexion électrique (boîte portant la mention "120 Vac input" et boîte portant la mention "motor connection").
3. Tirer un câble à 4 fils avec la terre du ventilateur externe (ou ventilateur "In-Line") vers la boîte du ventilateur extérieur de la hotte portant la mention "motor connection" (Fig.21B).
4. Alimenter le knockout par un câble de 6" de diamètre et fixer le câble au tableau électrique par un raccord approprié.
5. Faire le branchement électrique à la hotte (boîte portant la mention 120 Vac input). Raccorder le blanc avec le blanc, le noir avec le noir et le vert avec la terre (Fig.21A).
6. Faire le branchement électrique (boîte du ventilateur extérieur portant la mention "motor connection"). Raccorder le blanc avec le blanc, le noir avec le noir, le blu avec le blu, le rouge avec le rouge et le vert à la terre (Fig.21B).
7. Re-fix les couvercles sur la boîte électrique et en revissant s'assurer que les fils n'ont pas été pincés entre le couvercle et le tableau.

Branchement du ventilateur externe:

1. Effectuer les branchements électriques sur le ventilateur externe ou "In-Line" (Voir la notice jointe).

INSTALLATION DE LA HOTTE

Remarque : avant l'installation finale, retirez la pellicule en plastique de toutesles surfaces extérieures, de conduit décoratif et des filtres.

1. Construisez une structure murale en bois à niveau avec la surface intérieure des poteaux de cloison (Fig.22/23).

Assurez-vous:

a) que la structure est centrée sur l'emplacement d'installation.
b) que la structure soit placée à une hauteur permettant d'y fixer le support de montage conformément aux dimensions indiquées.
2. Déterminer la hauteur désirée sur le dessus de cuisinier et marque hotte ligne de fond. Installez les ancrages pour cloison seche et les (2) vis 4,8x38mm par dimensions indiquées dans la figure 22/23.
3. Accrochez la hotte sur les vis.
4. Serrer les vis de montage. Ajouter vis supplémentaires à travers le corps de la hotte au besoin de soutien supplémentaire.

Remarques:

a. La distance minimale de la hotte au-dessus de la table de cuisson ne doit pas être inférieure à 24"(610mm). Un maximum de 36" (915mm) au-dessus de la table de cuisson est fortement recommandé pour une meilleure évacuation des odeurs de cuisson. Distances de plus de 36" (915mm) sont les installer et choix de l'utilisateur, et si la hauteur de plafond et le permis de longueur de combustion.

INSTALLATION DU SUPPORT DE CONDUIT DECORATIF

HOTTES CANALISÉES ET NON CANALISÉES

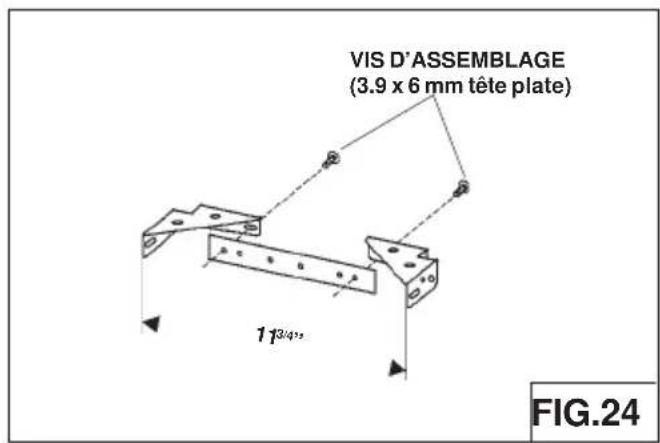

1. Montez le support de montage du conduit décoratif en réglant la largeur extérieur comme indiqué. (Fig.24).
2. Centrez avec soin le support de montage directement au-dessus de l'emplacement de la hotte de cuisine.

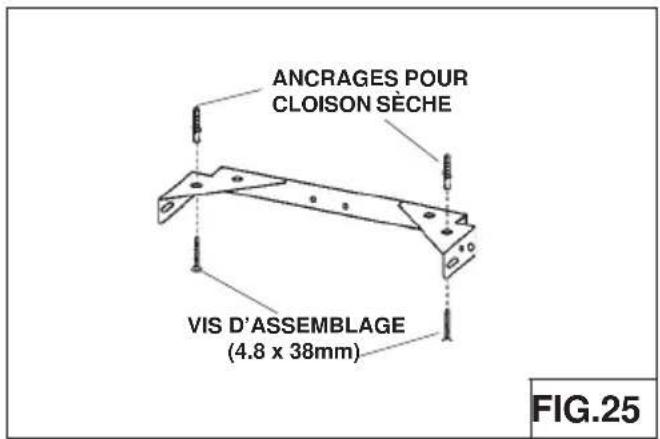

3. Fixez l'ensemble du support au plafond à l'aide de 2 vis de montage de 4,8 x 38 mm et des ancrages pour cloison sèche (Fig.25). Veillez à ce que le support soit poussé à fond contre la paroi au niveau du coin et soit centré au-dessus de la hotte.

SEULEMENT POUR L'INSTALLATION D'UNE HOTTE CANALISÉE

Remarque: Les chambres avec plafond de 10 à 12 pieds, exigent le conduit décoratif d'extension, modèle Z1C-00LA, disponible auprès devotre revendeur local. Jeter le conduit décoratif fournie avec la hotte et les remplacer avec l'extension de conduit décoratif.

1. Reliez le collier du tuyau qui se trouve sur votre hotte au système d'évacuation qui se trouve au-dessus au moyen d'un tuyau rond en métal de 6" (Fig.26).
2. Installer un mur ou un capuchon du toit approprié avec clapêt à évacuer l'air vers l'extérieur.
3. Scellez tous les joints des conduits avec du ruban adhésif en aluminium.
4. Installer le conduit décoratif sur la hotte (Fig.27).
5. Fixer le conduit décoratif supérieur au support de montage au moyens de (2) vis 3.9 x 9,5 mm (Fig.28).

SEULEMENT POUR L'INSTALLATION D'UNE HOTTE NON CANALISÉE

Remarque:

a. Achetez le Kit de recirculation modèle ZRC-01LA auprès de votre revendeur local, vendu séparément.
b. Les chambres avec plafond de10 à 12 pieds, exigent le conduit décoratif d'extension, modèle Z1C-00LA, disponible auprès devotre revendeur local. Jeter le conduit fourni avec la hotte et les remplacer avec l'extension de conduit décoratif.

1. Installer le déflecteur au conduit décoratif supérieure en utilisant (4) vis d'assemblage 3.9 x 6 mm fournies (Fig.29).
2. Installer la flange de 6" (15cm).

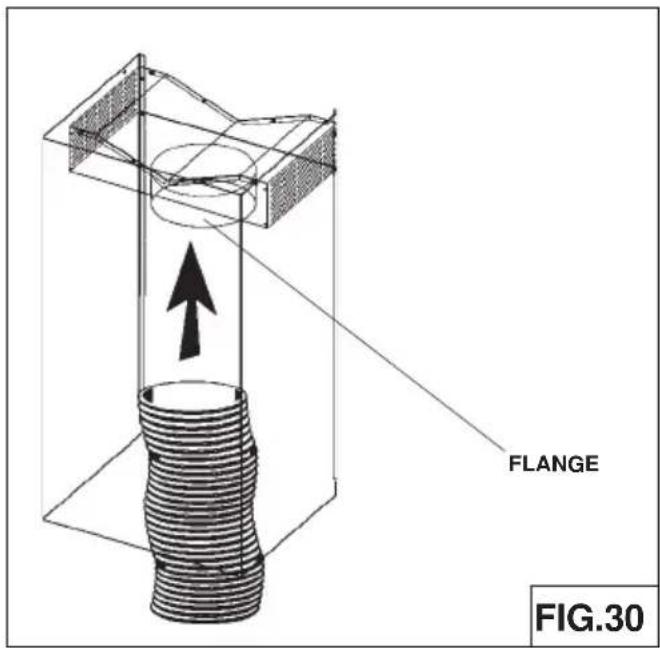

3. Fixez un tuyau extensible de 6" (15cm) au déflecteur et conjointe de bande avec du ruban adhésif en aluminium (Fig.30).

1. Temporairement fixer le conduit décoratif supérieur et inférieur ensemble avec du ruban adhésif comme indiqué (Fig.31).

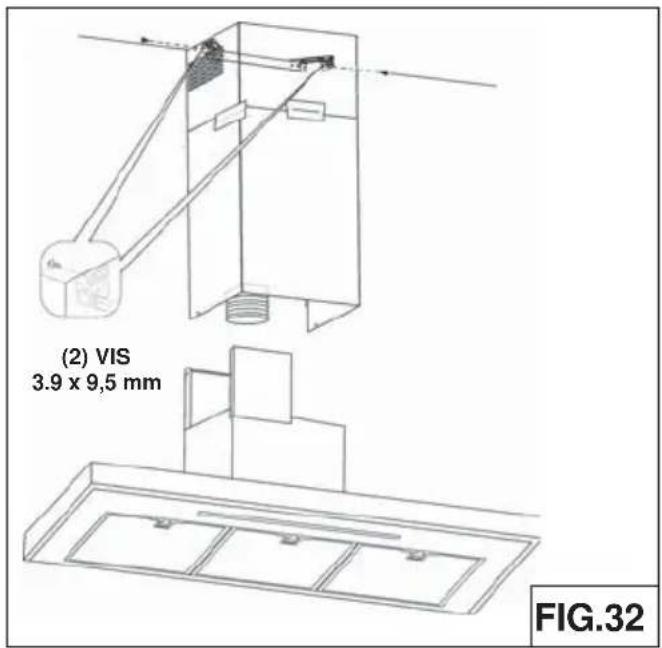

1. Soulevez les conduits décoratif en position au-dessus de la hotte. Fixez le conduit décoratif supérieur au support de montage avec (2) 3,9 x 9,5 mm vis (Fig.32).

1. Retirer le ruban de conduits décoratif et faire descendre les conduits décoratif sur la hotte (Fig.33).

FILTRES

REMARQUE: Avant toute utilisation, enlever la pellicule de protection du cadre du filtre.

HOTTES CANALISÉES ET NON- CANALISÉES

1. Pour retirer le filtre à graisse, tirez sur l'onglet de verrouillage pour dégager le filtre de la hotte. Inclinez le filtre vers le bas et le retirer (Fig.34).
2. Pour installer le FILTRE À GRAISSE, alignez les onglets du filtre arrière avec ressort dans la hotte. Déroulez la poignée, pousser le filtre en position, puis relâchez. Assurez-vous que le filtre est bien enclenché après l'installation.

HOTTES NON CANALISÉES

1. Pour enlever le filtre à charbon, pousser onglet filtre vers l'arrière de la hotte. Inclinez le filtre vers le bas et la retirer (Fig.35).
2. Pour installer le FILTRE À GRAISSE, alignez les onglets du filtre arrière avec ressort dans la hotte. Déroulez la poignée, pousser le filtre en position, puis relâchez. Assurez-vous que le filtre est bien enclenché après l'installation.
3. Installer le filtre à graisse après filtre à charbon est installé.
4. Le modèle de remplacement du filtre à charbon est ZOF-01AC.

DESCRIPTION	HOTTE	PARTIE#
PIÉCES DÉTACHÉES
Filtre métallique à graisse ADU 50200031
Filtre métallique à graisse ALA 50200033
ACCESSOIRES EN OPTION
Kit de Recirculation ADU-ALA ZRC-01LA
Filtre à Charbon ADU-ALA Z0F-01AC
Conduit decoratif d'extensionjusqu'a 12'(366cm) ADU-ALA Z1C-00LA

Pour commander les pièces détachées, merci de visiter le site http://store.zephyronline.com ou de appeler au numero suivant: 1.888.880.8368

POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L'ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368

Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d'œuvre selon les conditions suivantes :

Garantie limitée d'un an sur les pièces : Garantie de d'un ans à partir de la date d'achat originale du Produit. Nous fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui comportaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des pièces avant de prendre la décision de remplacer le Produit.

Garantie limitée d'un an sur la main-d'œuvre : Garantie d'un an à partir de la date d'achat originale du Produit. Nous couvrirons sans frais les frais de main-d'œuvre afférents à la réparation du Produit ou des pièces de remplacement qui comportaient des défauts de fabrication. Un an après la date d'achat originale, vous serez responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s'y limiter, les frais liés : (a) à l'entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été endommagé durant le transport ou étant le résultat d'un mauvais usage, d'une négligence, d'un accident, d'une installation incorrecte ou ne respectant pas les notices d'installation recommandées, d'un entretien ou d'une réparation inapproprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l'utilisation pour laquelle les Produits sont conçus; (d) à l'usure naturelle du fini, à l'usure due à un entretien inadéquat, à l'utilisation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e) aux éclats, entailles ou fissures résultant d'un abus ou d'une mauvaise utilisation du Produit; (f) aux déplacement d'un technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont un impact maintenabilité du Produit. Si vous vous trouvez à l'extérieur du territoire que nous desservons, des frais supplémentaires pourraient s'appliquer pour la livraison des produits à nos points de service désignés pour une réparation sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que le Produit soit réparé, enlevé ou réinstallé. Un an après la date d'achat originale du Produit, vous êtes également responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT UN LIEN AVEC L'UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou provinces n'autorisent pas les restrictions sur la durée d'une garantie implicite ou l'exclusion ou la restriction des dommages indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas s'appliquer à votre cas. Dans la mesure où une loi applicable interdit l'exclusion de garanties implicites, la durée de toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L'unique objectif de toute description orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse. Avant d'utiliser ou de permettre l'utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisations prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons le droit d'utiliser des pièces reconstruites ou remises à neuf pour remplacer l'une des fonctionnalités dans le cadre de la présente garantie ou de l'une des parties de la présente garantie. L'acheteur original ne peut transférer la présente garantie et celle-ci n'est valide qu'aux États-Unis et au Canada.

Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir en utilisant l'adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut; (b) donner le numéro du modèle, le numéro d'identification de la pièce ainsi que le numéro de série; et (c) décrire la nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez présenter votre preuve d'achat et la preuve de la date d'achat originale. Si nous déterminons que les exclusions de la garantie énumérées ci-dessus s'appliquent ou si vous vous trouvez dans l'incapacité de nous fournir la documentation nécessaire pour obtenir du service, vous serez responsable de tous les frais d'expédition, de déplacement, de main-d'œuvre ou de tout autre coût afférent au service.

Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
