G1XN - Pédale d'effets pour guitare ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effets multieffets pour guitare
Marque	ZOOM
Modèle	G1XN
Dimensions	155 x 234 x 52 mm
Poids	600 g (sans piles)
Alimentation	Adaptateur secteur 9V DC 300 mA (centre négatif, réf. AD-0006) ou 4 piles AA alcalines
Autonomie sur piles	Environ 12 heures (piles alcalines)
Nombre d'effets	54 types
Modules d'effets simultanés	Jusqu'à 8
Mémoire de patches	80 (40 utilisateur + 40 préréglés)
Fréquence d'échantillonnage	96 kHz
Convertisseurs A/N et N/A	24 bits, suréchantillonnage 128x
Traitement du signal	32 bits
Entrée	Jack 6,35 mm mono
Sortie	Jack 6,35 mm stéréo (ligne et casque)
Accordeur intégré	Oui, avec référence de hauteur réglable (435-445 Hz)
Fonction rythmique	40 patterns rythmiques, tempo réglable (40-250 BPM)
Pédale d'expression	Intégrée, avec assignation modulable et recalibrage possible
Édition et mémorisation	Édition en temps réel, sauvegarde dans les banques utilisateur (A-D)
Entretien et nettoyage	Chiffon sec et doux, ne pas utiliser de solvants
Sécurité	Utiliser l'adaptateur spécifié, ne pas ouvrir le boîtier, éviter l'humidité
Pièces détachées et réparabilité	Piles AA remplaçables, adaptateur secteur optionnel (AD-0006). Aucune pièce réparable par l'utilisateur.
Informations générales	Manuel disponible en PDF sur notice-facile.com. Garantie constructeur.

FOIRE AUX QUESTIONS - G1XN ZOOM

Comment utiliser l'accordeur intégré ?

En mode Play ou Rhythm, appuyez simultanément sur les commutateurs [▼] et [▲] pour activer le bypass (affichage 'bP') ou le mute (affichage 'Mt'). Jouez une corde à vide : la note la plus proche s'affiche à gauche, et un indicateur visuel sur la droite montre si la hauteur est correcte. Tournez la molette [VALUE] pour régler la hauteur de référence (35-45, soit 435-445 Hz). Appuyez sur un commutateur pour revenir au mode Play.

Comment changer de patch pendant le jeu ?

En mode Play, appuyez sur le commutateur [▲] pour le patch suivant ou [▼] pour le précédent. Pour changer de banque, pressez la touche [BANK UP·TAP] (parcourt A→D→0→3→A). La sélection peut aussi se faire en mode pré-sélection (maintenir [▲] à la mise sous tension) : choisissez d'abord le patch (clignotant) puis validez en appuyant simultanément sur [▼] et [▲].

Comment utiliser la fonction rythmique ?

Placez le sélecteur de module sur RHYTHM pour afficher le numéro du pattern (01-40). Appuyez sur la touche [▶/■] pour lancer ou arrêter le rythme. Utilisez les commutateurs [▼]/[▲] pour changer de pattern. Tournez la molette [VALUE] pour régler le volume (0-30). Pour le tempo, pressez [BANK UP·TAP] puis tournez la molette, ou tapez le tempo en appuyant plusieurs fois sur [BANK UP·TAP].

Comment éditer un patch ?

En mode Play, placez le sélecteur de module sur une position autre que PLAY ou RHYTHM pour entrer en mode édition. Tournez le sélecteur pour choisir le module à éditer (PATCH LEVEL, COMP/EFX, DRIVE, etc.). Utilisez la molette [VALUE] pour modifier le type ou le paramètre. Un point (.) apparaît en bas à droite de l'écran si un changement a été fait. Pour désactiver un module, pressez un commutateur [▼]/[▲] (affichage 'oF'). Revenez en mode Play pour sortir de l'édition.

Comment sauvegarder un patch modifié ?

Appuyez sur la touche [STORE] en mode édition ou Play : la banque et le numéro du patch clignotent. Utilisez les commutateurs [▼]/[▲] et [BANK UP·TAP] pour sélectionner la destination (banque utilisateur A-D uniquement). Appuyez à nouveau sur [STORE] pour confirmer la mémorisation. Pour annuler, tournez la molette [VALUE] avant la seconde pression.

Comment restaurer les réglages d'usine ?

Mettez la G1XN sous tension en maintenant la touche [STORE] enfoncée. L'écran affiche 'AL'. Appuyez sur [STORE] pour effectuer l'initialisation complète (tous les patches utilisateur sont effacés). Pour annuler, appuyez sur [▶/■] à la place.

Comment utiliser la pédale d'expression intégrée ?

En mode Play, la pédale d'expression contrôle le module assigné via la touche [PEDAL ASSIGN]. Les DEL au-dessus indiquent la cible : VOLUME, WAH/EFX, DRIVE, MODULATION, DELAY, ou REVERB. Appuyez brièvement sur la pédale à fond pour activer/désactiver le module assigné. Vous pouvez aussi maintenir [▶/■] et tourner [VALUE] pour sélectionner le module. Pour recalibrer la pédale, maintenez [PEDAL ASSIGN] sous tension puis suivez les instructions à l'écran.

Que faire si le son est trop faible ou qu'il y a du bruit ?

Vérifiez d'abord le réglage du niveau général (molette [VALUE] en mode Play, plage 0-98, 1.0). Assurez-vous d'utiliser l'adaptateur secteur recommandé (AD-0006) ; un adaptateur inadapté peut causer du bruit. Si vous utilisez des piles, des piles alcalines sont recommandées pour une autonomie optimale. Vérifiez également que les câbles sont bien connectés et que la guitare est branchée sur l'entrée [INPUT].

Comment nettoyer la pédale G1XN ?

Utilisez un chiffon sec et doux pour essuyer la surface. Si nécessaire, humidifiez légèrement le chiffon. N'utilisez jamais de nettoyants abrasifs, de cire ou de solvants (diluant, alcool) car ils peuvent abîmer la finition. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

Quel adaptateur secteur utiliser ?

Utilisez exclusivement l'adaptateur secteur ZOOM AD-0006 fournissant 9V DC, 300 mA avec le pôle négatif au centre (symbole ⊕ sur la fiche). L'utilisation d'un autre adaptateur peut endommager l'appareil et présenter des risques. En cas d'utilisation prolongée, il est recommandé de débrancher l'adaptateur de la prise secteur.

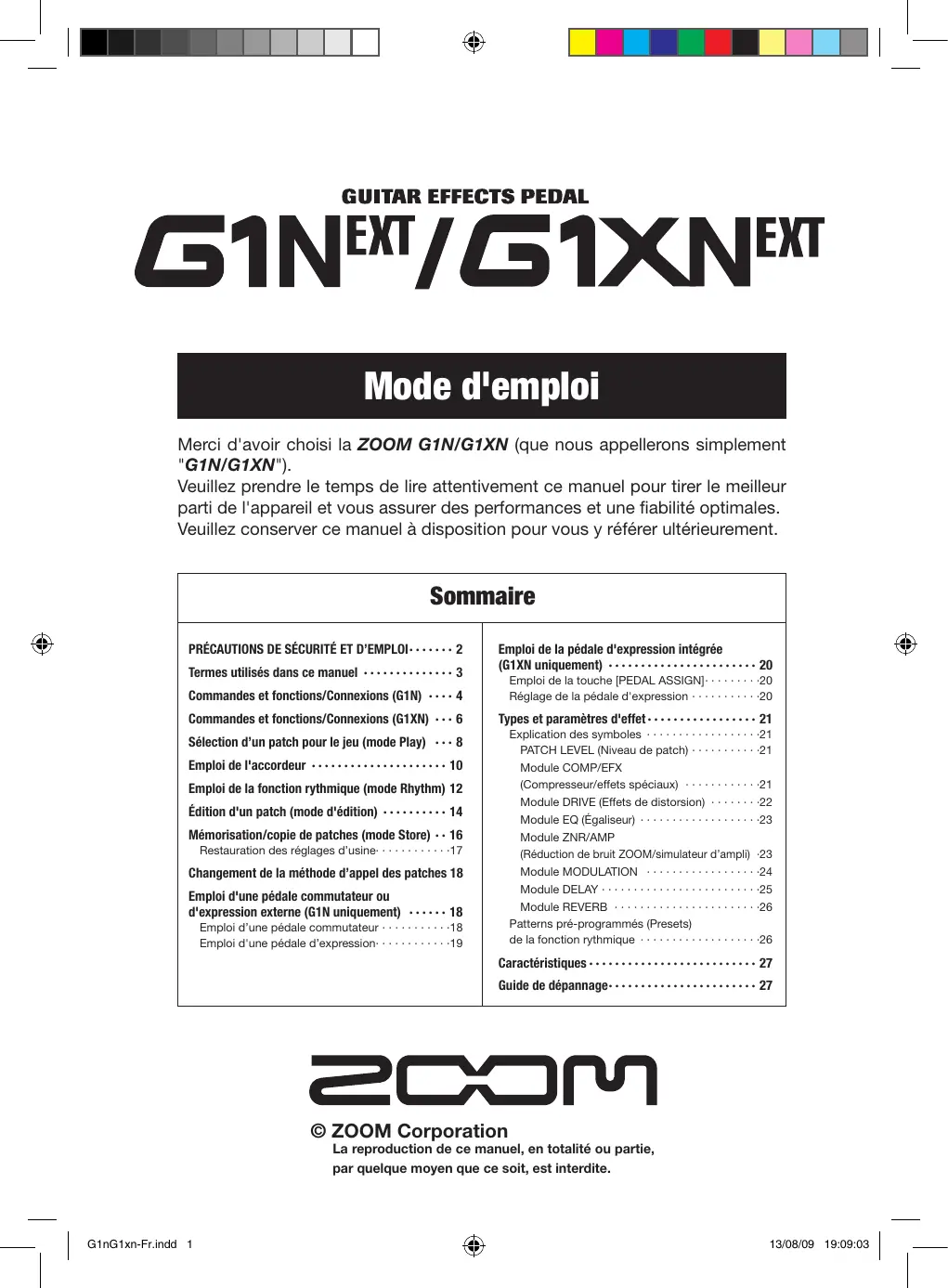

MODE D'EMPLOI G1XN ZOOM

Merci d'avoir choisi la ZOOM G1N/G1XN (que nous appellerons simplement "G1N/G1XN").

Veuillez prendre le temps de lire attentivement ce manuel pour tirer le meilleur parti de l'appareil et vous assurer des performances et une fiabilité optimales.

Veuillez conserver ce manuel à disposition pour vous y référer ultérieurement.

Sommaire

PRÉCAUTIONS DE SÉCURITÉ ET D'EMPLOI………2Termes utilisés dans ce manuel ……3Commandes et fonctions/Connexions (G1N) ……4Commandes et fonctions/Connexions (G1XN) ……6Sélection d'un patch pour le jeu (mode Play) ……8Emploi de l'accordeur ……10Emploi de la fonction rythmique (mode Rhythm) 12Édition d'un patch (mode d'édition) ……14Mémorisation/copie de patches (mode Store) ……16Restauration des réglages d'usine ……17Changement de la méthode d'appeal des patches 18Emploi d'une pédale commutateur oud'expression externe (G1N uniquement) ……18Emploi d'une pédale commutateur ……18Emploi d'une pédale d'expression ……19

Emploi de la pédale d'expression intégrée(G1XN uniquement) ……20Emploi de la touche [PEDAL ASSIGN] ……20Réglage de la pédale d'expression ……20Types et paramètres d'effect ……21Explication des symboles ……21PATCH LEVEL (Niveau de patch) ……21Module COMP/EFX(Compresseur/effects spéciaux) ……21Module DRIVE (Effets de distorsion) ……22Module EQ (Égaliseur) ……23Module ZNR/AMP(Réduction de bruit ZOOM/simulateur d'ampli) ……23Module MODULATION ……24Module DELAY ……25Module REVERB ……26Patterns pré-programmés (Presetts)de la fonction rythmique ……26Caracteristiques ……27Guide de dépannage ……27

Precautions de securite

Dans ce mode d'emploi, des symboles servent à mettre en évidence des avertissements et précautions à litre pour éviter les accidents. Leur signification est la suivante :

Ce symbole signale des explications concernant des dangers extrêmes. Si les utilisateurs ignorent ce symbole et manipulent mal l'appareil, des blessures sérieuses voire mortelles peuvent en résulter.

Ce symbole signale des explications concernant des facteurs de danger. Si les utilisateurs ignorent ce symbole et manipulent mal l'appareil, il peut en résulter des blessures corporelles et des dommages pour l'équipement.

Veuillez suivre les consignes de sécurité et précautions suivantes pour vous assurer un emploi sans danger de la G1N/G1XN.

Comme la consommation électrique de cet appareil est assez élevée, nous vous recommandons l'emploi d'un adaptateur secteur lorsqu'il est possible. Si vous utilisez des piles, n'employez que des piles alcalines.

Fonctionnement avec adaptateur secteur

Veillez à n'utiliser qu'un adaptateur secteur fournissant un CC 9V, 300mA et doté du "-" en fiche centrale (AD-0006 Zoom). L'emploi d'un adaptateur d'un autre type pourrait endommager l'appareil et présenter des risques. - Ne connectez l'adaptateur secteur qu'à une prise fournissant la tension nominale requise par celui-ci. - Quand vous débranchez l'adaptateur de la prise, saisissez l'adaptateur lui-même, ne tirez pas sur le câble. - Durant un orage ou en cas de non utilisation prolongée, débranchez l'adaptateur secteur de la prise secteur.

Fonctionnement sur piles

• Employez quatre piles conventionnelles R6 (taille AA) IEC (alcalines).
• La G1N/G1XN ne peut pas servir de chargeur.
• Faites attention à l'étiquette des piles afin de déterminer le type correct.
• En cas de non utilisation prolongée, retirez les piles de l'appareil.
• Si les piles ont coulé, essuyez soigneusement le compartiment des piles et les bornes des piles pour retirer tout reste de liquide.
• Quand vous utilisez l'appareil, le couvercle du compartiment des piles doit être fermé.

Environnement

Pour prévenir le risque d'incendie, chocs électriques ou mauvais fonctionnement, évitez d'utiliser votre G1N/ G1XN dans des conditions où elle est exposée à des :

• Températures extremes
• Sources de chaleur telles que radiateurs ou poêles
• Forte humidité
• Poussières excessives ou du sable
• Vibrations excessives ou chocs

Maniement

• Ne placez jamais d'objets remplis de liquide, tels que des vases, sur la G1N/G1XN car cela peut causer un choc électrique.
• Ne placez pas sur la G1N/G1XN des sources à flamme comme des bougies allumées car cela pourrait provoquer un incendie.
• La G1N/G1XN est un instrument de précision. N'exercez pas de pression excessive sur ses touches et autres commandes. Ne la laissez pas tomber, et ne la soumettez pas à des choses ou à des pressions excessives.
• Ne laissez aucun objet étranger (pièce ou épingle etc.) ni liquide pénétrer dans l'appareil.

Connexion des câbles et prises d'entrée/sortie

Vous devez toujours éteindre la G1N/G1XN et tous les autres équipements avant de connecter ou de déconnecter des câbles. Veillez aussi à débrancher tous les câbles de connexion et le cordon d'alimentation avant de déplacer la G1N/G1XN.

Modifications

N'ouvrez jamais le boîtier de la G1N/G1XN et ne tentez jamais de le modifier de quelque façon que ce soit car cela pourrait endommager l'appareil.

Volume

N'utilise pas la G1N/G1XN à fort volume durant longtemps car cela peut entraîner des troubles auditifs.

Interférences électriques

Pour des raisons de sécurité, la G1N/G1XN a été conçue afin d'assurer une protection maximale contre l'émission de rayonnement électromagnétique par l'appareil, et une protection vis-à-vis des interférences externes. Toutefois, aucun équipement très sensible aux interférences ou émettant de puissantes ondes électromagnétiques ne doit être placé près de la G1N/G1XN, car le risque d'interférences ne peut pas être totalement éliminé.

Avec tout type d'appareil à commande numérique, y compris la G1N/G1XN, les interférences électromagnétiques peuvent entraîner un mauvais fonctionnement et ALTERER voir détruire les données. Il faut veiller à minimiser le risque de dommages.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer la G1N/G1XN. Si nécessaire, humidifiez légèrement le chiffon. N'utilisez pas de nettoyant abrasif, de cire ou de solvant (comme un diluant pour peinture ou de l'alcool de nettoyage) car ceux-ci peuvent ternir la finition ou endommager la surface.

Veuillez conserver ce manuel dans un endroit pratique pour vous y référer ultérieurement.

Termes utilisés dans ce manuel

Cette section explique quelques termes importants utilisés tout au long du manuel de la G1N/G1XN.

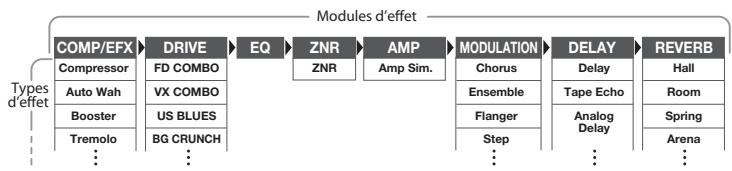

Module d'effet

Comme représenté dans l'illustration ci-dessus, un patch de la G1N/G1XN peut être considéré comme une combinaison de jusqu'à huit effets simples. Chacun de ces effets est nommé module d'effet.

Type d'effet

Certains modules d'effet ont plusieurs effets différents nommés types d'effet. Par exemple, le module MODULATION comprend chorus, flanger, pitch shifter et d'autres types d'effet. Un seul d'entre eux peut être sélectionné à la fois.

Paramètre d'effet

Tous les modules d'effet ont divers paramètres pouvant être réglés. Ce sont les paramètres d'effet ou simplement les paramètres. Si l'on compare un module d'effet à une pédale d'effet, les paramètres changent le son et l'intensité de l'effet comme les boutons d'une pédale.

Dans la G1N/G1XN, les combinaisons de modules d'effet sont mémorisées et rappelées sous forme

d'unités nommées patches. Un patch contient des informations sur le statut activé ou désactivé de chaque module d'effet et sur les réglages des paramètres des effets utilisés dans chaque module.

- Banque

Un groupe de dix patches est appelé une banque. La mémoire de la G1N/G1XN contient au total 8 banques, identifiées par les lettres A à D (banque personnalisables) et les numéros 0 à 3 (banques pré-glisées non modifiables), comme représenté dans l'illustration en haut à droite.

Mode d'emploi

Le statut interne de la G1N/G1XN dépend de son mode de fonctionnement. La fonction des touches et commandes change avec le mode. Les modes de la G1N/G1XN comprennent le mode de jeu pour sélectionner les patches et en jouer, le mode rythmique pour un pattern rythmique, le mode d'édition pour modifier les effets, et le mode de mémorisation pour sauvegarder les patches.

Fonctionnement de la g1n/g1xn sur piles

1. Retournez la G1N/GIXN et ouvre le compartment des piles à sa base.

1. Insérez 4 piles R6 (taille AA) IEC neuves.

1. Fermez le compartiment des piles.

Quand les piles sont déchargées, l'indication "batterie" affiche.

Quand la G1N/G1XN fonctionne sur piles, il est conseillé de débrancher le cordon de la guitare de la prise d'entrée [INPUT] quand vous ne l'utilisez pas afin d'économiser les piles.

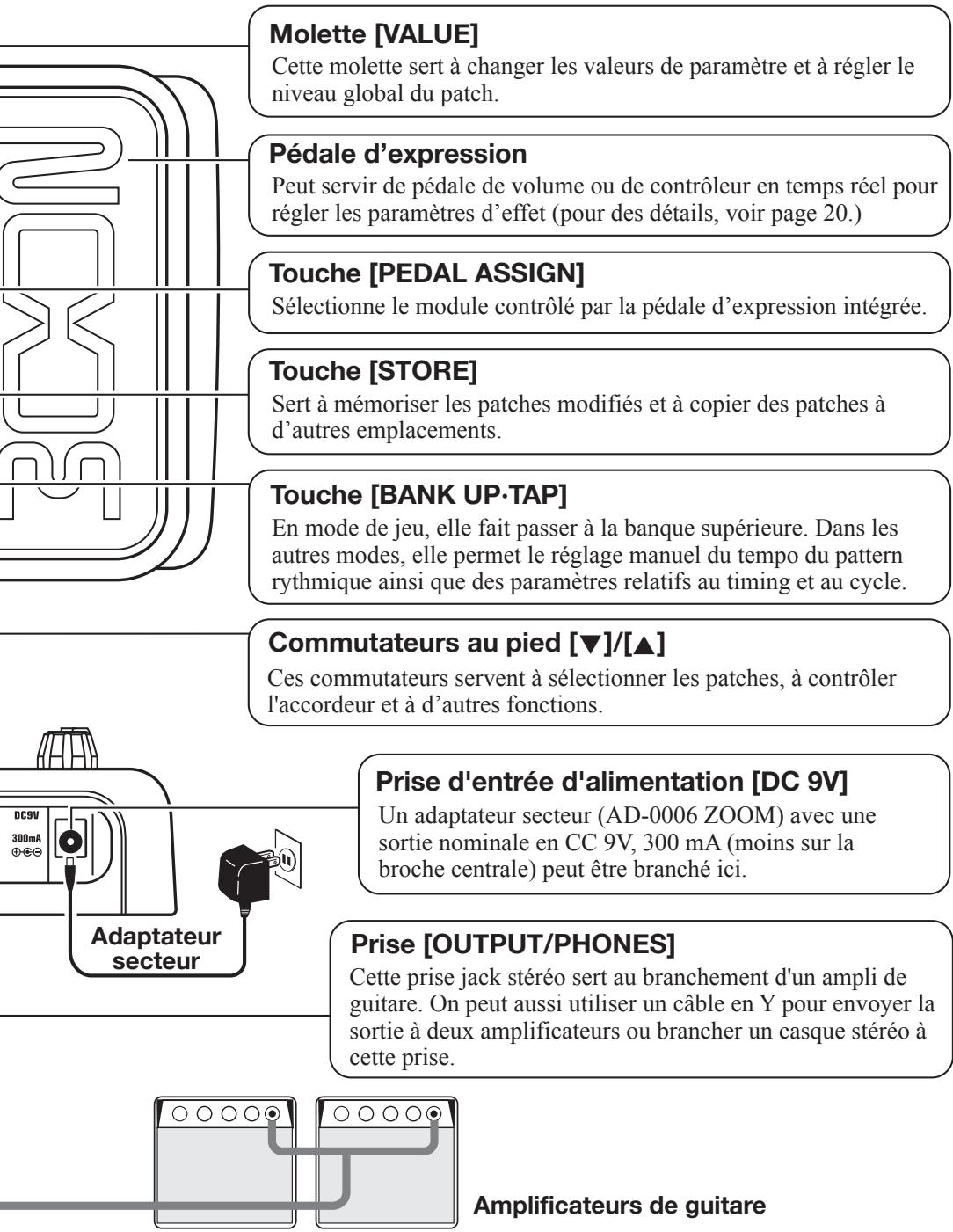

Sélecteur de module

Fait alterner entre mode de jeu, d'édition et rythmique. En mode d'édition, il sélectionne le module/paramètre modifié.

Touche RHYTHM [▶/■]

En mode de jeu et en mode rythmique, sert à lancer et à arrêter le pattern rythmique.

Afficheur

Affiche les nombres de banque et de patch, les valeurs de réglage et autres informations sur le fonctionnement de la G1N.

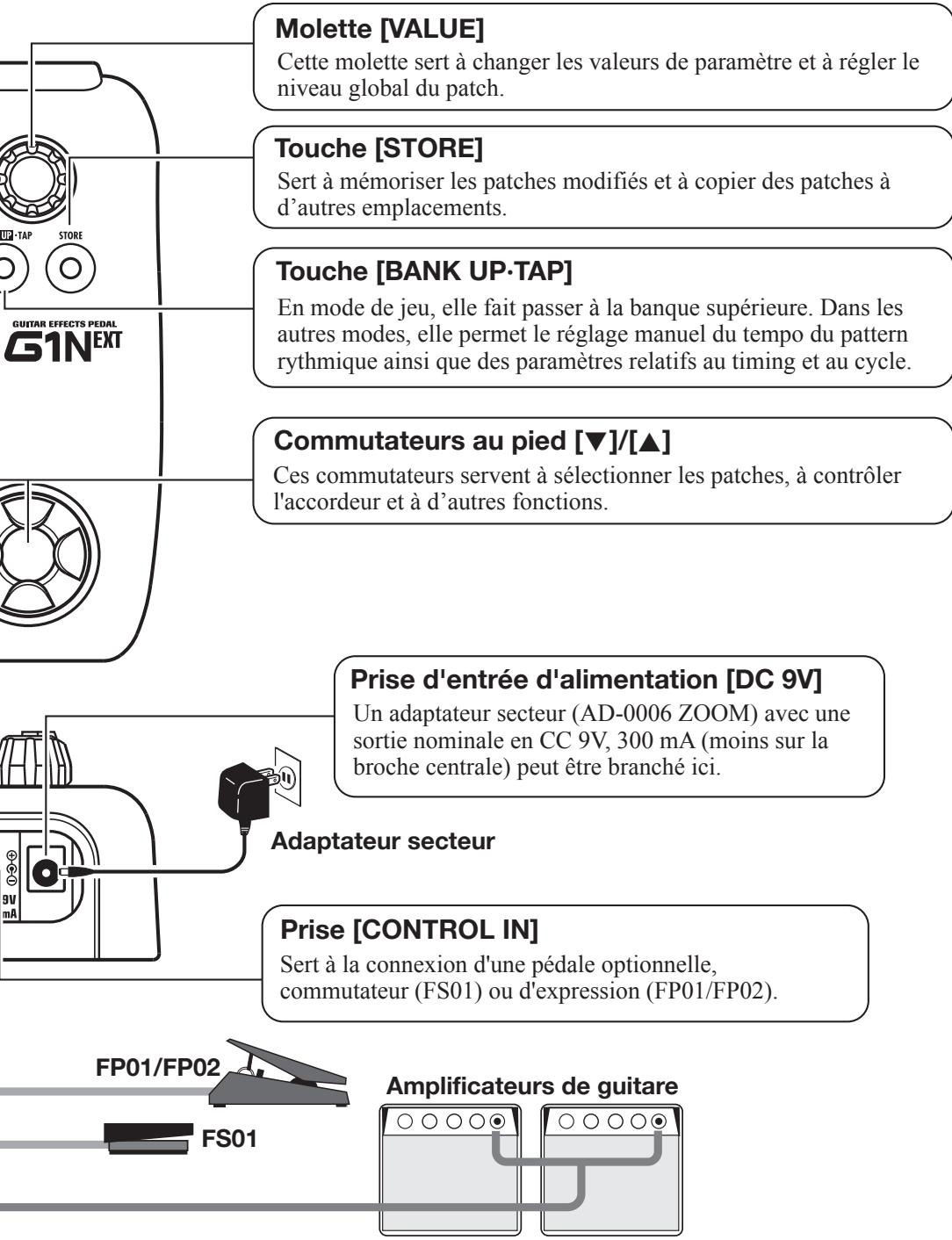

CONTROL IN

OUTPUT

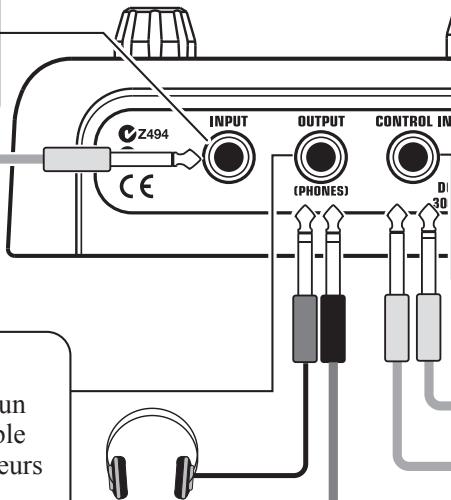

INPUT

Prise [INPUT]

Sert à brancher la guitare. Si la G1N fonctionne sur piles, insérer la fiche du cordon de guitare dans cette prise allume l'unité.

Quand la G1N fonctionne sur piles, il est conseillé de débrancher le cordon de la guitare de la prise [INPUT] si vous ne l'utilisez pas afin d'économiser les piles.

Prise [OUTPUT/PHONES]

Cette prise jack stéréo sert au branchement d'un ampli de guitare. On peut aussi utiliser un câble en Y pour envoyer la sortie à deux amplificateurs ou brancher un casque stéréo à cette prise.

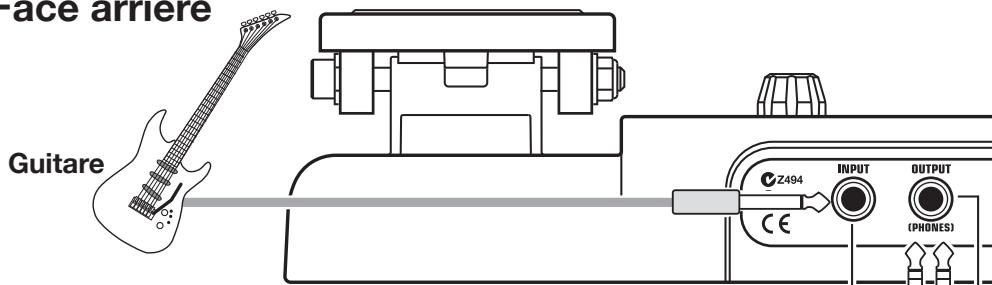

Face arrière

Casque

Sélecteur de module

Fait alterner entre mode de jeu, d'édition et rythmique. En mode d'édition, il sélectionne le module/paramètre modifié.

Touche RHYTHM [▶/■]

En mode de jeu et en mode rythmique, sert à lancer et à arrêter le pattern rythmique.

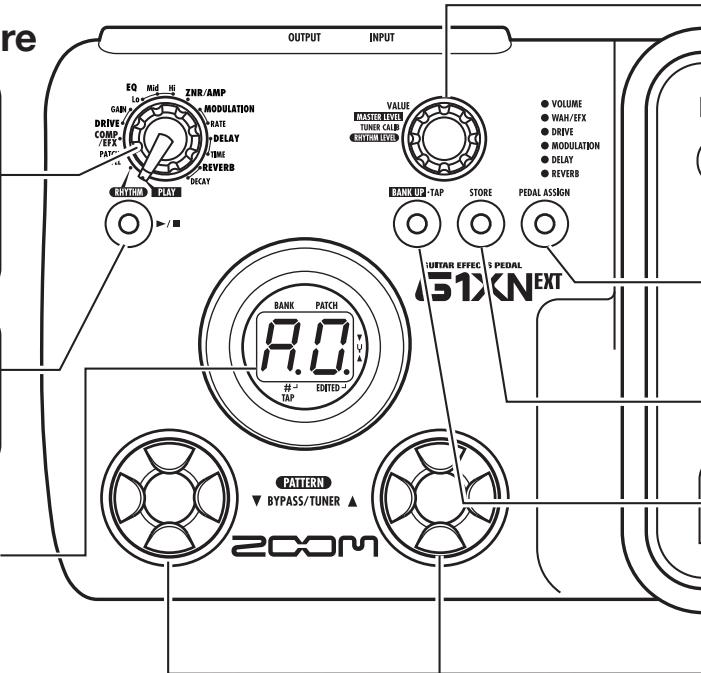

Afficheur

Affiche les numéros de banque et de patch, les valeurs de réglage et autres informations sur le fonctionnement de la G1XN.

Face arrière

Quand la G1XN fonctionne sur piles, il est conseillé de débrancher le cordon de la guitare de la prise [INPUT] si vous ne l'utilisez pas afin d'économiser les piles.

Prise [INPUT]

Sert à brancher la guitare. Si la G1XN fonctionne sur piles, insérer la fiche du cordon de guitare dans cette prise allume l'unité.

Casque

Sélection d'un patch pour le jeu (mode play)

Cette section explique les fonctions de base du mode de jeu (Play).

Mettez sous tension

La commande de volume de l'amplificateur connecté doit être complètement baissée.

En cas d'alimentation par piles

Branchez un câble blindé à l'entrée [INPUT].

En cas d'alimentation par adaptateur secteur

Branchez le câble de l'adaptateur à la prise [DC 9V].

Allumez l'amplificateur de guitare et régalez son volume à votre goût.

Régler la g1n/g1xn en mode de jeu (play)

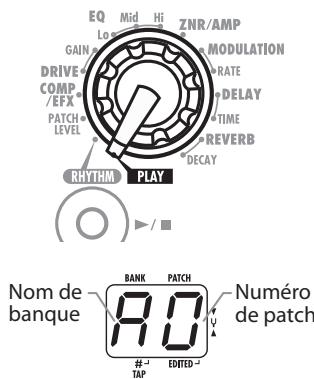

Réglez le sélecteur de module sur "PLAY".

La banque et le numéro de patch s'affichent à l'écran.

À l'allumage, la G1N/G1XN se trouve en mode de jeu (Play), quelle que soit la position du sélecteur de module.

Sélectionnez un patch

Utilisez les commutateurs au pied.

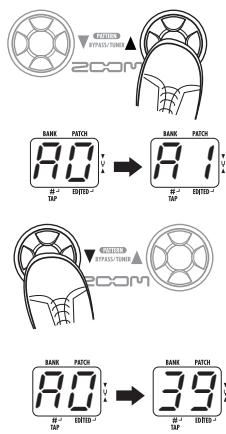

Pressez le commutateur au pied [▲] pour appeler le patch immédiatement supérieur.

Pressez le commutateur au pied [] pour appeler le patch immédiatement inférieur.

Presser répetitivement un commutateur au pied passe en revue les patches dans l'ordre A0 - A9... d0 - d9, 00 - 09... 30 - 39, A0.

Changez directement de banque

Pressez la touche [BANK UP-TAP].

Presser répétitivement la touche passe en revue les banques dans l'ordre A... D, 0... 3, A.

Avec la GIN, vous pouvez aussi utiliser une pédale commutateur externe (FS01) pour changer de banque ( p.18).

Réglez le niveau général

Tournez la molette [VALUE].

Le réglage du niveau général s'affiche.

Le réglage du niveau général s'applique à tous les patches. La plage de réglage est 0 - 98, 1.0. Après extinction, la valeur 80 revient à la mise sous tension.

Si vous utilisez un casque, cette molette règle le volume d'écoute.

Emploi de l'accordeur

Pour utiliser la fonction accordeur de la G1N/G1XN, les effets intégrés doivent être court-circuités (temporairement désactivés) ou coupés (son d'origine et son d'effet coupés).

- Court-circuiter la G1N/G1XN (bypass)

En mode de jeu ou en mode rythmique ( p. 12), pressez en même temps les commutateurs au pied [] / []. Quand l'indication "bP" apparait à l'écran, relâchez-les dans la seconde qui suit.

- Couper le son de la G1N/G1XN (mute)

En mode de jeu ou en mode rythmique ( p. 12), pressez en même temps les commutateurs au pied [] / []. Attendez que l'indication "bP" de l'écran se change en "Mt" puis relâchez les commutateurs au pied.

Le statut Bypass ou Mute ne peut pas être activé quand l'unité est en mode d'édition ( p. 14)

Changement de patch en statut bypass/mute

Si vous pressez en même temps les commutateurs [▼]/[▲] pendant que vous jouez de votre instrument, le son peut momentanément changer juste avant que ne soit activé le statut bypass/mute. Cela est du fait que la G1N/G1X ne passe au patch immédiatement supérieur ou inférieur quand un des commutateurs est pressé un peu plus tôt que l'autre (quand vous annulez

lez le statut bypass/mute, le numéro de patch d'origine est à nouveau actif).

Ce comportement n'est pas un défaut. Il est dû à la très haute réactivité de la G1N/ G1XN au changement de patch. Pour empêcher que le son ne change dans ce cas, ne produisez aucun son avec votre instrument jusqu'à ce que le statut bypass/ mute soit établi.

Accordez votre instrument

Jouez la corde voulue à vide et réglez sa hauteur.

Le côté gauche de l'afficheur donne la note la plus proche de la hauteur actuelle.

Le côté droit de l'afficheur affiche un symbole indiquant l'éloignement de l'accord juste.

C#=[-

A#=F

F#= F.

G#=

Hauteur trop élevée

Hauteur correcte

Hauteur trop grande

L'indication visuelle tourne d'autant plus vite que la hauteur est éloignée.

Réglez la hauteur de référence de l'accordeur

Pour affiner la hauteur de référence de l'accordeur de la G1N/G1XN, tournez la molette [VALUE] en statut bypass/mute.

Quand vous tournez la molette, la hauteur de référence actuelle est affichée un court instant. Le réglage par défaut est 40 (la Médian = 440 Hz).

Quand la hauteur de reférence est affichée, tournez la molette [VALUE] pour régler la valeur dans la plage 35 - 45 (la Médian = 435 à 445Hz ).

Quandyouseignezpuisrallumez, lahauteurderéfèrence revient à40la médian=440Hz).

Retour au mode de jeu (play)

Pressez l'un des commutateurs [] / [].

Emploi de la fonction rythmique (mode rhythm)

Cette section décrit comment utiliser la fonction rythmique intégrée qui produit des sons de batterie réalistes selon différents motifs rythmiques ("patterns").

Sélectionnez le mode rythmique (rhythm)

Réglez le sélecteur de module en position "RHYTHM".

Le numéro du pattern rythmique actuellement sélectionné (01 - 40) s'affiche.

En mode rythmique aussi, vous pouvez utiliser le patch qui était sélectionné immédiatement avant le changement de mode. Toutefois, les effets reverb sont désactivés en mode rythmique. La fonction rythmique peut aussi servir en mode de jeu.

Numéro de pattern rythmique

Lancez la fonction rythmique (rhythm)

Pressez la touche RHYTHM [▶/■].

La lecture du pattern rythmique démarrera aussi si vous pressez la touche RHYTHM [▶/■] en mode de jeu. Toutefois, vous ne pouvez pas changer de pattern rythmique ni régler le volume ou le tempo du rythme.

Sélectionnez un pattern rythmique

Pour passer à un autre des 40 patterns rythmiques intégrés, pressez l'un des commutateurs au pied []/[] (pour des informations sur leur contenu, voir page 26).

Quand vous pressez en même temps les commutateurs au pied [] / [] en mode rythmique, la G1N/G1XN bascule en statut bypass/mute. La fonction d'accordage ( p, 10) peut alors être utilisée pendant que le pattern rythmique est lu.

Réglez le volume du rythme

Tournez la molette [VALUE].

Le réglage actuel (0 - 30) s'affiche brièvement.

Réglez le tempo

Le tempo du pattern rythmique peut être réglé dans la plage 40 - 250 BPM (battements par minute).

Pour changer progressivement le tempo

Pressez une fois la touche [BANK UP·TAP] puis tournez la molette [VALUE] tandis que la valeur de tempo est affichée.

- Pour spécifier manuellement le tempo

Pressez au moins deux fois la touche [BANK UP·TAP] à intervalle correspondant au tempo désiré. La G1N/G1XN détecte automatiquement l'intervalle séparant la seconde pression et les suivantes, et règle le tempo en conséquence (fonction de battement du tempo ou "tap tempo").

Pendant que les étapes ci-dessus sont suivies, la nouvelle valeur de tempo (40 - 250) s'affiche brièvement. Pour les valeurs dans la plage de 100 à 199, un point s'affiche au centre, et pour les valeurs à partir de 200, des points s'affichent au centre et dans le coin inférieur droit.

Avec la G1N, vous pouvez aussi utiliser une pédale commutateur externe (FS01) disponible séparément pour régler manuellement le tempo ( p.18). La G1XN ne permet pas l'emploi d'une pédale commutateur:

ion automatique

Un point affiché Tempo = 120 BPM

Deux points affichés: Tempo = 240 BPM

Presse la touche RHYTHM [▶/■].

La G1N/G1XN retourne à son état précédent.

Édition d'un patch (mode d'édition)

Les patches de la G1N/G1XN peuvent être librement modifiés par changement du type d'effet utilisé par les divers modules ou des réglages de leurs paramètres d'effet. Essayez de modifier le patch actuellement sélectionné pour créer votre propre son.

Sélectionnez le module/paramètre d'effet

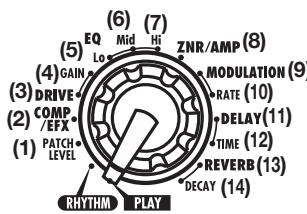

Tournez le sélecteur de module pour CHOISIR le module d'effet et le paramètre à modifier ("editor"). Les réglages disponibles sont listés ci-dessous.

(1) PATCH LEVEL (Prm) (2) Module COMP/EFX (Type&Prm) (3) Module DRIVE (Type) (4) Module DRIVE (Prm) (5)-(7) Module EQ (Prm) (8) Module ZNR/AMP (Type&Prm) (9) Module MODULATION (Type&Prm1) (10) Module MODULATION (Prm2) (11) Module DELAY (Type&Prm1) (12) Module DELAY (Prm2) (13) Module REVERB (Type&Prm1) (14) Module REVERB (Prm2)

Les indications "Type" et "Prm" entre crochets indiquent la catégorie de la sélection.

• Type&Prm ou Type&Prm1 (Type & Paramètre)

Sélection dans laquelle le type d'effet (gauche de l'écran) et la valeur d'un paramètre (droite de l'écran) sont réglés simultanément.

• Type

Sélection dans laquelle seul le type d'effet est sélectionné.

• Prm ou Prm2 (Paramètre)

Sélection dans laquelle seule la valeur d'un paramètre est réglée.

Le module EQ (égaliseur) a trois paramètres, et les modules MODULATION, DELAY et REVERB en ont deux chacun.

Changer le type donne accès au deuxième et au troisième paramètre.

Type d'effet

Réglage du paramètre

Tournez la molette [VALUE].

Le réglage de l'élément sélectionné change, et un point (.) apparait en bas à droite de l'écran. Cela indique qu'un réglage a été modifié par rapport à la valeur en mémoire.

Quand vous avez sélectionné un paramètre réglable avec la fonction de battue manuelle Tap ( p.21), vous pouvez frapper répetitivement la touche [BANK UP-TAP] à la cadence désirée pour spécifier le timing.

Le point indique que le réglage a été changé.

Pressez un des commutateurs [] / [].

L'indication "oF" s'affiche et le module est désactivé (off). Presser une fois encore un des commutateurs ramènera le réglage à son état antérieur.

Réglez le sélection de module en position "PLAY" pour retourner au mode de jeu.

Quand vous revenez au mode de jeu après avoir apporté des changements au patch, un point () s'affiche en bas à droite de l'écran. Si vous sélectionnez alors un autre patch, les changements que vous avez effectués en mode d'édition seront perdus faute d'avoir préalablement enregistré le patch. Pour conserver les changements, memorise le patch comme décrit en page 16.

Mémorisation/copie de patches (mode store)

Un patch modifié peut être mémorisé dans une banque utilisateur (A - D). Il est aussi possible de mémoriser dans un autre emplacement un patch existant afin d'en créer une copie.

La banque et le numéro de patch clignotent à l'écran.

Les patches des banques préreglées (0 - 3) ne peuvent qu'être lus. Aucun patch ne peut être mémorisé ni copié à ces emplacements. Si vous pressez la touche [STORE] alors qu'un patch de ces banques est sélectionné, c'est le patch "A0" (banque A, patch numéro 0) qui est automatiquement sélectionné par défaut comme destination de mémorisation/copie.

Sélectionnez la banque et le patch de destination

• Utilisez les commutateurs au pied [] / [] pour sélectionner la banque/le numéro de patch.
• Pour ne changer que la banque, utilisez la touche [BANK UP-TAP].

• Seule une banque utilisateur (A - D) peut être sélectionnée comme destination de mémorisation/copie.
• Durant le processus de mémorisation/copie, la pédale commutateur (FS01) ne peut pas servir à changer de banque.

Pressez une fois encore la touche [STORE]

Quand le processus de mémorisation/copie est terminé, la G1N/G1XN retourne au mode antérieur, avec le patch de destination sélectionné.

Pour interrompre le processus de mémorisation, tournez la molette [VALUE] avant d'avoir pressé de nouveau la touche [STORE].

BANK UP·TAP

Restauration des réglages d'usine

Même après avoir écrasé des patches personnels par d'autres patches, leur contenu d'origine peut être restauré par une simple opération (fonction "Tout initialiser").

Pour cela, mettez sous tension la G1N/ G1XN tout en maintenant enfoncée la touche [STORE].

L'indication "AL" s'affiche.

Pour effectuer la fonction Tout initialiser, pressez une fois encore la touche [STORE]. Tous les réglages de patch retrouvent leur valeur d'usine et l'unité passe en mode de jeu.

Pour interrompre l'initialisation, pressez la touche RHYTHM [▶■] à la place de la touche [STORE].

Quand vous faites une initialisation totale, tout patch nouvellement créé qui était stocké dans la zone personnelle est supprimé (replace). Accomplissez cette opération avec soin pour éviter de perdre des patches que vous désireriez garder.

Changement de la méthode d'application des patches

Cette section décrit comment changer la méthode de sélection des patches de la G1N/G1XN pour le mode "pré-sélection". Dans ce mode, vous sélectionnez d'abord le patch que vous utiliserez ensuite, puis accomplissez une étape supplémentaire pour l'activer.

1. Mettez sous tension la G1N/G1XN en maintenant enfoncé le commutateur au pied [▲].

L'indication "Pré-Sélection" défile à l'écran.

1. En mode de jeu, sélectionnez le patch à utiliser ensuite.

La banque et le numéro du nouveau patch clignotent à l'écran. Le son ne change pas encore.

1. Quand vous avez spécifié le patch que vous voulez utiliser, pressez en

mêmes temps les commutateurs au pied [] / []

Le changement de patch est validé, faisant changer le son et passer l'affichage d'un statut clignotant à un allumage fixe.

1. Pour ramener la G1N/G1XN en méthode de sélection normale de patch, il suffit de l'éteindre et de la rallumer.

La méthode de sélection de patch est automatiquement ramenée à un fonctionnement conventionnel.

Emploi d'une pédale commutateur ou d'expression externe (G1N uniquement)

La prise [CONTROL IN] de la G1N permet la connexion d'une pédale optionnelle, commutateur ou d'expression, pour contrôler les effets et la fonction rythmique. Cette section explique comment exploiter cette possibilité.

Emploi d'une pédale commutateur

Branchez simplement la pédale commutateur optionnelle (FS01) à la prise [CONTROL IN] de la G1N et allumez l'unité. Cela vous permet de changer de banque et de spécifier le tempo des patterns rythmiques avec la pédale commutateur.

Selon le mode actuellement sélectionné, la pédale commutateur fonctionne comme suit.

Mode de jeu

Presser la pédale commutateur sélectionne la banque immédiatement supérieure.

Mode rythmique

Quand vous pressez deux fois ou plus la pédale commutateur, la G1N détecte l'intervalle séparant les pressions et règle automatiquement le tempo en conséquence (fonction de battue manuelle du tempo ou "Tap tempo").

Mode d'édition/mode de mémoire

La pédale commutateur n'a pas d'effet.

Emploi d'une pédale d'expression

Quand une pédale d'expression optionnelle (FP01/FP02) est branchée à la prise [CONTROL IN] de la G1N, vous pouvez changer les paramètres d'effet en temps réel ou utiliser la pédale comme contrôleur de volume. La fonction de la pédale d'expression peut être méorisée individuellement pour chaque patch.

3. Régalez le sélecteur de module sur une position autre que "PLAY" ou "RHYTHM".

La G1N/G1XNresse en mode édition.

4. En maintainant la touche RHYTHM [▶/■], utilisez la molette [VALUE]

pour sélectionner un des modules suivants à contrôler avec la pédale d'expression.

Affichage	Destination de commande
OF	Off (désactivée)
UP	Volume
BP	Module COMP/EFX
CP	Module DRIVE
PP	Module MODULATION
dP	Module DELAY
- P	Module REVERB

• Dans la section "Types et paramètres d'effet" ( p.21), un symbole de pédale indique les types/paramètres d'effet contrôlables par la pédale d'expression.
• Si un module sans symbole de PEDALE est sélectionné, la PEDALE d'expression n'a pas d'effet sur ce patch.

5. Mémorisez le patch.

Le réglage de pédale d'expression est mémorisé avec ce patch.

6. En mode de jeu, sélectionnez le patch et rougez la pédale d'expression.

Le paramètre correspondant change. En statut bypass, la pédale d'expression fonctionne toujours comme pédale de volume, quel que soit le réglage.

La pédale d'expression fonctionne aussi en mode d'édition.

Emploi de la pédale d'expression intégrée (G1XN uniquement)

La G1XN vous permet de régler le volume ou des paramètres en temps réel à l'aide de la pédale d'expression de l'unité. Cette section explique comment exploiter cette possibilité.

Emploi de la touche [PEDAL ASSIGN]

La face supérieure de la G1XN a une touche [PEDAL ASSIGN]. Le module à contrôler par la pédale se sélectionne avec cette touche.

Le module actuellement sélectionné comme cible de la commande est indiqué par les DEL au-dessus de la touche [PEDAL ASSIGN].

Tout éteint. La pédale est inactive

VOLUME Volume OWAH/EFX Module COMP/EFX • DRIVE Module DRIVE • MODULATION ... Module MODULATION • DELAY Module DELAY • REVERB ... Module REVERB

PEDAL ASSIGN

En dehors de la méthode décrite ci-dessus, vous pouvez aussi sélectionner le module à contrôler en maintenant enfoncée la touche [RHYTHM] et en tournant la molette [VALUE]. C'est la même chose que pour la G1N (pour des détails, voir page 19).

3. En mode de jeu, sélectionnez le patch et rougez la pédale d'expression.

Le paramètre correspondant change en temps réel.

4. Pour commuter on/off le module assigné à la pédale, poussez brievement la pédale à fond en bas.

Si le module est désactivé (off), sa DEL clignote au-dessus de [PEDAL ASSIGN]. Cette fonction peut aussi servir en mode d'édition.

Réglage de la pédale d'expression

La réponse de la pédale d'expression de la G1XN peut être recalibrée. Si le changement d'effet semble insuffisant quand vous enfoncerez la pédale, ou si le volume ou le timbre change excessivement même en n'enfantenant que peu la pédale, réglez cette dernière comme suit.

1. Maintenez la touche [PEDAL ASSIGN] pendant que vous allumez la G1XN.

L'indication "dn" s'affiche.

2. Relevez totalement la pédale et appuyez sur la touche [STORE].

L'indication "UP" s'affiche.

3. Poussez à fond la pédale d'expression et relâchez-la.

Poussez fortement pour que la pédale touche ici.

Quand vous soulevez le pied, la pédale remonte légèrement.

4. Presse une fois encore la touche [STORE].

Le réglage est terminé et l'unité retourne en mode de jeu. Si l'indication "Er" s'affiche, reprenez la procédure depuis l'étape 2.

- Sélecteur de module

Montre la position du sélecteur pour laquelle ce module/paramètre est appelé.

Pédale d'expression

Indique un paramètre controllable par la pédale d'expression.

Indiquez un paramètre qui peut être réglé en frappant répétitivement la touche [BANK UP·TAP]. Quand ce type de module/effect est sélectionné en mode d'édition, le paramètre (vitesse de modulation ou temps de retard, etc.) est réglé en fonction de l'intervalle séparant les pressions de la touche.

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ils seront seulement à illustrer les caractéristiques sonores d'après lesquelles les effets sont modélisés et n'indiquent aucune affiliation à ZOOM CORPORATION.

Pour certains modules d'effet, vous pouvez sélectionner un type d'effet parmi plusieurs choix possibles.

PATCH LEVEL (niveau de PATCH)

PATCH LEVEL (Prm)

Règle le niveau de volume général du patch.

La plage de réglage est 2 - 98, et 1.0. Un réglage de 80 correspond au gain unitaire (niveau d'entrée équivalent au niveau de sortie).

Module COMP/EFX (compresseur/effects spéciaux)

COMP/EFX (Type&Prm)
Sélectionne le type et le paramètre d'effet du module COMP/EFX.
Compressor (Compresseur)
C'est un compresseur de type MXR Dynacomp qui limite les signaux de haut niveau et accentue les signaux de bas niveau, pour compresser la dynamique générale du signal. Des régles élevés donnent une plus haute sensibilité.
Auto Wah (Wah-wah automatique)
Fait varier l'effet wah-wah en fonction de l'intensité d'attaque des cordes. Des régles élevés donnent une plus haute sensibilité.
Booster
Augmente le gain du signal et create un son dynamique. Des régles élevés donnent un plus haut gain.
Tremolo
Fait varier périodiquement le volume. Des régles élevés donnent une modulation plus rapide.
Phaser
Produit un son à caractère pulsatile. Des régles élevés donnent une modulation plus rapide.
Ring Mod (Modulator en anneau)
Produit un son résonant métallique. Des régles élevés donnent une plus haute fréquence de modulation.
51→53	Slow Attack (Attaque lente)
	Réduit individuellement la vitesse d'attaque de chaque note. Des régles élevés donnent des attaques plus lentes.
51→59	Pedal Vox
	Simule une pédale wah-wah Vox vintage semi-ouverte. Des régles élevés donnent une fréquence accentuée plus haute.
51→59	Pedal Cry
	Simule une pédale Jen Crybaby vintage semi-ouverte. Des régles élevés donnent une fréquence accentuée plus haute.

Module DRIVE (Effets de distorsion)

DRIVE (Type)
Sélectionne le type d'effet pour le module DRIVE.
FD	FD COMBO		VX COMBO
	Son d'un Fender Twin Reverb (modèle 65) apprécié par les guitaristes dans de nombreux styles musicaux.		Son modélisé d'un ampli combo AC-30 VOX fonctionnant en classe A.
BL	US BLUES		BG CRUNCH
	Son crunch d'un Fender Tweed Bassman.		Son crunch de l'ampli combo Mesa Boogie MkIII.
HB	HW STACK		MS CRUNCH
	Son du légendaire Hiwatt Custom 100 britannique entièrement à lampes.		Son crunch du Marshall 1959 qui est devenu légendaire.
HD	MS DRIVE		PV DRIVE
	Son à haut gain du multicorps Marshall JCM2000.		Son à haut gain d'un Peavey 5150 développé en coopération avec un guitariste hard rock de renommée mondiale.
DD	DZ DRIVE		BG DRIVE
	Son à haut gain basé sur le canal 3 de l'ampli guitare allemand Diezel Herbert fait à la main avec 3 canaux contrôlables indépendamment.		Son à haut gain du canal rouge du Mesa Boogie Dual Rectifier (mode vintage).
DD	OVER DRIVE		GOVERNOR
	Son de la pédale BOSS OD-1 qui fut la première à créé le concept de saturation "overdrive".		Son de l'effet de distorsion Guv'nor Marshall.
SS	SQUEAK		FUZZ SMILE
	Simulation de la ProCo Rat célibre pour sa distorsion acérée.		Son de la Fuzz Face qui a fait l'histoire du rock avec son aspect amusant et un son percutant.
HB	HOT BOX		Z CLEAN
	Simulation du préampli compact Matchless Hot Box avec lampes intégrées.		Son clair neutre original de Zoom.
EN	Z MP1		Z NEOS
	Son original combinant les caractéristiques de l'ADA MP1 et du Marshall JCM800.		Son crunch modélisé d'après un AC30 Vox modifié.
Lc	LEAD	Ed	EXTREME DS
	Son de distorsion deux et brillant.		Son à haut gain avec le gain le plus puissant de tous les effets de distorsion du monde.
Rc	ACO.SIM (Simulateur acoustique)
	Cet effet fait sonner une guitare électrique comme une guitare acoustique.
GAIN (Prm)
Règle les paramètres du module DRIVE. L'action du paramètre diffère en fonction du type d'effet de distorsion (Fd – Ed) ou Aco.Sim (Ac) sélectionné.
Quand un type d'effet de distorsion (Fd – Ed) est sélectionné
GAIN
Règle le gain (intensité de distorsion).
Quand Ac est sélectionné
TOP
Règle les caractéristiques de timbre des cordes de guitare acoustique.

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ils servent seulement à illustrer les caractéristiques sonores d'après lesquelles les effets sont modélisés et n'indiquent aucune affiliation à ZOOM CORPORATION.

Module EQ (Égaliseur)

EQ LO (Prm)	Règile la bande de graves du module EQ.	Règile la bande de mediums du module EQ.	Règile la bande de mediums du module EQ.	Règile la bande de mediums du module EQ.
Lo	Règile l'accentuation/attenuation de la plaque des graves (160 Hz).	Règile l'accentuation/attenuation de la plaque des mediums (800 Hz).	Règile l'accentuation/attenuation de la plaque des mediums (800 Hz).	Règile l'accentuation/attenuation de la plaque des aigus (3,2 kHz).

■ Module ZNR/AMP (Réduction de bruit ZOOM/simulateur d'ampli)

ZNR-AMP	ZNR/AMP (Type&Prm)
	Ce module combine la ZNR propre à ZOOM (qui supprime le bruit durant les pauses du jeu sans affecter la qualité du son) et un simulator d'ampli (qui recrée le son de divers baffles). Type et paramètres sont régliés en même temps.
	ZNR (ZOOM Noise Reduction)
	C'est la fonction de réduction de bruit seule. Des valeurs plus élevées donnent un effet plus prononcé. Réglez la valeur aussi haut que possible sans entraîner de coupures artificielles du son.
	Combo & ZNR
	Combinaison de la ZNR avec un simulator d'ampli recreatedant le son d'un ampli combo à dos fermé. La valeur du chiffre de droite déterminé la sensibilité de la ZNR.
	Bright Combo & ZNR
	Combinaison de la ZNR avec un simulator d'ampli recreatedant le son d'un ampli combo brillant à dos ouvert. La valeur du chiffre de droite déterminé la sensibilité de la ZNR.
	Stack & ZNR
	Combinaison de la ZNR avec un simulator d'ampli recreatedant le son d'un ampli multicorps. La valeur du chiffre de droite déterminé la sensibilité de la ZNR.

Module MODULATION

MODULATION (Type&Prm1)		MODULATION (RATE)	RATE (Prm2)
Sélectionne le type de l'effet du module MODULATION et contrôle en même temps le paramètre 1.			Contrôle la valeur du paramètre 2 du module MODULATION. L'action du paramètre diffère en fonction du type d'effet.
Chorus		50	Rate
Mélange au signal d'origine une version à transposition variable. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.			Règle la vitesse de modulation.
Ensemble
C'est un ensemble de chorus avec mouvement tridimensionnel. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.
Flanger		50	Rate TAP
Produit un son résonant et onduulant fortement. Des régles élevés du chiffre de croite accentuent les caractéristiques de l'effet.			Règle la vitesse de modulation.
Step
Effet spécial qui change le son par paliers. Des régles élevés du chiffre de croite accentuant les caractéristiques de l'effet.
Pitch Shift		12	Shift
Transpose la hauteur du son d'origine vers le haut ou le bas. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.		12	Règle la transposition par demi-tons. "dt" entraine un effet de désaccord (Detune).
Mono Pitch		12	Règle la transposition par demi-tons. "dt" entraine un effet de désaccord (Detune).
C'est un transpositeur monophonique (pour journ note à note) avec une fluctuation réduite. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.		12	Key
HPS (Harmonized Pitch Shifter)		12	Spécie la tonique de la gamme utilisée pour la transposition. Le symbole "o" correspond à#.
C'est un transpositeur intelligent qui générale automatiquement des harmoniques de gamme majorer en fonction d'une tonality préégée. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.		12	Règle la vitesse de modulation.
Vibrato		50	Rate TAP
C'est un effet de vibrato automatique. Des régles élevés du chiffre de croite accentuant l'intensité du vibrato.		12	Règle la vitesse de modulation.

Pitch Bend			Position de la pédale
Permet d'utiliser la pédale d'expression pour changer la hauteur en temps réel. Le chiffre de croite indique le type de changement de hauteur produit par la pédale d'expression (voir Tableau 1).			Régle la valeur initiale pour la valeur de transposition (valeur active quand la pédale est au repos). La balance de niveau son d'origine/son d'effet change aussi en fonction du réglage du paramètre 1.
[Tableau 1]
Type&Prm1	Prm2=0	Prm2=1.0	Type&Prm1	Prm2=0	Prm2=1.0
	Pédale remontée (minimum)	Pédale enforcée (maximum)		Pédale remontée (minimum)	Pédale enforcée (maximum)
b1	0 centième	+1 octave	b6	-1 octave + son sec	+1 octave + son sec
b2	0 centième	+2 octaves	b7	-700 centièmes + son sec	+500 centièmes + son sec
b3	0 centième	-100 centièmes	b8	Doublage	Désaccord + son sec
b4	0 centième	-2 octaves	b9	-∞ (0 Hz) + son sec	+1 octave + son sec
b5	0 centième	-∞
Delay			Time (temps de retard) TAP
Retard d'une durée maximale de 2000 ms. Des régles élevés du chiffre de droite augmentent le taux d'effet au mixage et la réinjection.			Régle le temps de retard. Dans la plage 10 - 1000 ms, le réglage se fait par pas de 10 ms (1 - 99, 1.0). Au-delà d'une seconde, le réglage se fait par pas de 100 ms (1.1 - 2.0).

Module DELAY

DELAY (Type&Prm1)

Délectionne le type de l'effet du module DELAY et contrôle en même temps le paramètre 1.

Delay

Retard d'une durée maximale de 5000 ms. Des régles élevé du chiffre de droite contrôle le taux d'effet au mixage et la réinjection.

Tape Echo

Simule un écho à bande avec un long temps de retard jusqu'à 5000 ms. Des régles élevé du chiffre de droite contrôle le taux d'effet au mixage et la réinjection.

Analog Delay

Simule un retard analogique avec un long temps de retard jusqu'à 5000 ms. Des régles élevé du chiffre de droite contrôle le taux d'effet au mixage et la réinjection.

Ping Pong Delay

C'est un retard de type ping-pong dans lequel le son de retard alterne entre la gauche et la droite. Des régles élevé du chiffre de droite contrôle le taux d'effet au mixage et la réinjection.

TIME (Prm2)

Contrôle le paramètre 2 du module DELAY.

Time (temps de retard) TAP

Règle le temps de retard. Dans la plage 10 - 1000 ms, le réglage se fait par pas de 10 ms (1 - 99, 1.0). Au-delà d'une seconde, le réglage se fait par pas de 100 ms (1.1 - 5.0).

Module REVERB

REVERB (Type&Prm1)

Sélectionne le type de l'effet du module REVERB et contrôle en même temps le paramètre 1.

Hall

Simule l'acoustique d'une salle de concert. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.

Room

Simule l'acoustique d'une piece. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.

Spring

Simule une reverb à ressort. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.

Arena

Simule l'acoustique d'un très grand site comme une enceinte sportive. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.

Tiled Room

Simule l'acoustique d'une piece carrelée. Des régles élevés du chiffre de croite donnant un plus fort taux d'effet au mixage.

DECAY (Prm2)

Contrôle le paramètre 2 du module REVERB. Ce paramètre est commun à tous les types d'effet.

Decay

Règle la durée de chute (déclin).

Patterns pré-programmés (presets) de la fonction rythmique

#	Nom	Mesure
1	8beat 1	4/4
2	8beat 2	4/4
3	8beat 3	4/4
4	8shuffle	4/4
5	16beat 1	4/4
6	16beat 2	4/4
7	16shuffle	4/4
8	ROCK	4/4
9	HARD	4/4
10	METAL 1	4/4

#	Nom	Mesure
11	METAL 2	4/4
12	THRASH	4/4
13	PUNK	4/4
14	DnB	4/4
15	FUNK 1	4/4
16	FUNK 2	4/4
17	HIPHOP	4/4
18	R'nR	4/4
19	POP 1	4/4
20	POP 2	4/4

#	Nom	Mesure
21	POP 3	4/4
22	DANCE 1	4/4
23	DANCE 2	4/4
24	DANCE 3	4/4
25	DANCE 4	4/4
26	3per4	3/4
27	6per8	3/4
28	5per4 1	5/4
29	5per4 2	5/4
30	LATIN	4/4

#	Nom	Mesure
31	BALLAD 1	4/4
32	BALLAD 2	3/4
33	BLUES 1	4/4
34	BLUES 2	3/4
35	JAZZ 1	4/4
36	JAZZ 2	3/4
37	METRO 3	3/4
38	METRO 4	4/4
39	METRO 5	5/4
40	METRO

Caractéristiques

Types d'effet	54
Modules d'effet	Maximum de 8 modules simultanés
Mémoire de patches	Zone utilisé: 10 patches x 4 banques = 40
	Zone preset: 10 patches x 4 banques = 40
	80 patches au total
Fréquence d'échantillonnage	96 kHz
Convertisseur A/N	24 bits, suréchantillonnage 128 fois
Convertisseur N/A	24 bits, suréchantillonnage 128 fois
Traitement du signal	32 bits
Réponse en fréquence	20 Hz - 40 kHz +1,0 dB -4,0 dB (charge de 10 kiloohms)
Affichage	2 chiffres, DEL 7 segments
Entrée	Jack 6,35 mm mono standard
Niveau d'entrée nominal	-20 dBm
Impédance d'entrée	470 kiloohms
Sortie	Jack 6,35 mm stéreo standard (à la fois pour ligne et casque)
Niveau de sortie max.	Ligne +3 dBm
	(impédance de charge en sortie 10 kiloohms ou plus)
	Casque 20 mW + 20 mW (sous charge de 32 ohms)
Entrée de commande	Pour FP01/FP02 ou FS01 (G1 uniquement)
Alimentation électrique
Adaptateur secteur	CC 9 V, 300 mA (moins sur fiche centrale) (AD-0006 ZOOM)
Piles	G1N/G1XN Quatre piles R6 (taille AA) IEC, environ
	12 heures de fonctionnement continu (piles alcalines)
Dimensions	G1N 155 mm (P) x 136 mm (L) x 52 mm (H)
	G1XN 155 mm (P) x 234 mm (L) x 52 mm (H)
Poids	G1N 350 g (sans les piles)
	G1XN 600 g (sans les piles)
Options	Pédale d'expression FP01/FP02 ou pédale commutateur FS01 (G1N uniquement)

Guide de dépannage

• Pas d'alimentation

Référez-vous à "Mise sous tension" en page 8.

L'effet reverb ne fonctionne pas

Quand un pattern rythmique est reproduit, l'effet reverb n'est pas disponible. Stoppez d'abord le pattern rythmique ( p. 12).

• Changer de patch ne change pas le son

La méthode de sélection de patch de la G1N/G1XN est-elle régée sur "pré-sélection" ?

Éteignez puis rallumez l'unité pour revenir en mode normal de sélection.

• Haut niveau de bruit

L'adaptateur secteur ZOOM est-il utilisé ? Veillez à n'utiliser qu'un adaptateur CC 9V, 300mA avec le moins sur la broche centrale (AD-0006 ZOOM).

L'autonomie des piles est faible.

Utilisez-vous des piles au manganèse ? Un fonctionnement continu d'environ 12 heures est obtenu avec des piles alcalines.

Pour les pays de l'ue

Déclaration de conformité : Ce produit se conforme aux exigences des directives EMC 2004/108/EG et LVD 2006/95/EC

Mise au rebut des appareils électriques et électroniques usagés (applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas être traité comme un déchet domestique. À la place, il doit être amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez à empêcher les eventuelles conséquences négatives sur

l'environnement et la santé humaine qui pourraient autrement être causées par un rejet inapproprié de ce produit. Le recyclage des matériaux aidera à économiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre mairie, le service de traitement des ordes ou le magasin où vous avez acheté le produit.

4-4-3, Kandasurugadai, Chiyoda-ku, Tokyo 101-0062, Japan

Site internet: http://www.zombo.co.jp
