MODE D'EMPLOI 504II ZOOM

Précautions

Dans ce mode d'emploi, des symboles sont utilisés pour accentuer les avertissements et les précautions dont vous devez tenir compte pour éviter les accidents. La signification de ces symboles est la suivante :

Ce symbole souligne les explications à propos des points extrémentement dangereux. Si les utilisateurs ne tiennent pas compte de ce symbole et utilisent mal l'appareil cela peut entrainer des blessures graves ou mortelles.

Ce symbole souligne les explications à propos des points , des blessures corporelles peuvent arriver et l'appareil peut être endommagé.

Veuillez observer les conseils et les précautions de sécurité pour garantir une utilisation sans danger du 504 II.

• Comme la consommation de cette unité est plutôt élevée, nous recommandons l'utilisation d'un adaptateur secteur chaque fois que c'est possible. N'utilise qu'une seule pile alcaline lorsqu'vous alimentez l'unité par pile.

Fonctionnement sur l'adaptateur secteur

• Utilisiez seulement un adaptateur sector qui fournit 9 V C. C., 300mA et est équipé d'une prise "négative mediane" (Zoom AD-006). L'utilisation d'un autre adaptateur pourrait endommager l'appareil et poser des problèmes de sécurité.
• Ne raccordez l'adaptateur secteur qu'à une prise murale qui fournit la tension nominale requise par l'adaptateur.
• Lorsque vous débranchez l'adaptateur secteur de la prise murale, saisissez toujours l'adaptateur lui-même et ne tirez pas sur son fil.
• Lorsque vous n'utilisez pas l'appareil durant un temps assez long, débranchez l'adaptateur de la prise secteur.

[Utilisation avec piles]

• Servez-vous de six piles IEC R6 (taille AA) 1.5V (alcalines/manganèse).
• Le 504 II ne peut pas servir de chargeur pour les piles. Lisez attentivement l'étiquette des piles pour être sûr de choisir les bonnes piles. Lorsque vous n'utilisez pas l'appareil durant un temps assez long, enlevez les piles de leur boîtier.
• Si une pile a coulé, essuyez soigneusement le logement et les bornes des piles pour éliminer tous les restes de liquide.
• Le couvercle du logement des piles doit rester fermé lorsque vous utilisez l'appareil.

Emplacement

Votre 504 II étant un appareil électronique de précision, la force appliquée aux sélecteurs et boutons ne doit pas être excessive. Faites également attention à ne pas faire tomber l'unité, à ce qu'elle ne reçoive pas de chocs ni de pressions trop fortes.

Modifications

N'ouvre jamais le boîtier du 504 II et n'essayez pas de modifier le produit de quelque manière que ce soit car vous pourriez l'endommager.

Raccordement des câbles et des bornes d'entrée et de sortie

Éteignez le 504 II, ainsi que tous les autres équipements, avant de raccorder ou débrancher un câble quelconque. Si vous envisagez de déplacer le 504 II, n'oubliez pas de débrancher auparavant tous les câbles et l'adaptateur secteur.

Consignes d'utilisation

Pour des considérations de sécurité, le 504 II a été conçu pour offrir une protection maximale contre l'émission des radiations électriques émanant de l'appareil et contre les interférences extérieures.

Cependant, les équipements qui sont très sensibles aux interférences ou qui émettent des ondes électromagnétiques puissantes ne peuvent être placés à proximité du 504 II, sachant que la possibilité d'interférences ne peut être entièrement écartée.

Quel que soit le type d'appareil à commande numérique, le 504 II compris, les dommages électromagnétiques peuvent provoquer un mauvais fonctionnement ou peuvent abîmer ou détruire les données. Comme c'est un danger omniprésent, faites bien attention pour minimiser les risques d'endommagement.

En cas de problème

S'il semble y avoir un problème, mettez immédiatement le 504 II hors tension (commutateur POWER) et débranchez tous les câbles reliés à l'appareil.

Entretien

Utilisez un chiffon doux et sec pour nettoyer le 504 II. Si nécessaire, servez-vous d'un tissu légèrement humide. N'utilisez jamais de produits de nettoyage abrasifs, d'encaustique ou de solvants (comme du diluant pour peinture ou de l'alcool), car ils pourraient ternir la finition ou endommager les surfaces.

Conserve ce mode d'emploi dans un endroit facilement accessible afin de vous y référer ultérieurement.

Nous vous remercions d'avoir opté pour le ZOOM 504 II (appelé ensuite simplement "504 II").

Veuillez prendre le temps de lire ce manuel attentivement afin de profiter au maximum des possibilités de votre instrument et de le conserver durant de longues années.

Conserve ce manuel, la carte de garantie ainsi que toute la documentation pour pouvoir les consulter ultérieurement.

Sommaire

Précautions et consignes d'utilisation 34

Caractéristiques 37

Termes utilisés dans ce manuel 38

Alimentation de l'appareil avec des piles 39

Commandes et fonctions / Connexions (Réglage du niveau d'entrée) 40

Sélection de Patches pour le jeu 42

Accordeur 44

Édition d'un Patch 46

Sauvegarder/copier des Patches 48

Changer la méthode de chargement de Patch 50

Utilisation du Feedback Suppressor 52

Utilisation de la pédale d'expression 54

Recharger les réglages d'usine 55

Enchaînement d'effets 56

Paramètres d'effet 57

En cas de problème 64

Fiche technique 130

Liste des Patches 131

Caractéristiques

Le 504 II est un processeur multi-effet sophistiqué pour guitare acoustique ou électrique, proposant les caractéristiques et les fonctions suivantes.

Riche palette d'effets pour guitare acoustique

Le 504 II offre une riche palette d'effets conçus pour guitare acoustique. Le De-AMP adoucit le son d'une guitare acoustique passant par un ampli de guitare. L'effet AIR confère une sensation d'espace au son. TOUCH uniformise et fluidifie le jeu des cordes pincées. Le 504 II peut également servir de préampli pour l'enregistrement d'une guitare acoustique ou électrique. Il propose, en outre, divers Patches conçus spécialément pour guitares électriques.

Superbe également pour guitare électrique

Le simulator intégré transforme le son d'une guitare électrique en son de guitare acoustique. En concert, vous pouvez ainsi changer de sonorité en un clin d'œil.

- Suppresseur de feedback particulièrement efficace

La fonction F. B. SUPPRESSOR détecte automatiquement les fréquences occasionnant du feedback et atténue cette bande. Vous pouvez contrôler cette fonction très facilement avec un commutateur au pied.

- Accordeur auto-chromatique intégré

La fonction d'accorder vous permet d'accorder votre instrument sur scène avec rapidité et précision.

La double alimentation permet une utilisation en toutes circonstances

La double alimentation permet d'utiliser l'appareil en le branchant sur secteur via l'adaptateur ou en y insérer quatre piles IEC R4 (taille AA). L'autonomie des piles est de 8 heures en utilisation continue avec des piles au manganèse et de 28 heures avec des piles alcalines.

- Compatible avec commutateur au pied et pédale

Vous pouvez brancher un commutateur au pied (FS01) ou une pédale d'expression (FP01/FP02) disponible en option à la prise CONTROL IN. Le commutateur au pied permet de détecter rapidement la bande de fréquence causant du feedback tandis que la pédale d'expression peut servir à régler le volume ou le timbre de l'effet en temps réel.

- Successeur attendu du 504

Tout en héritant des caractéristiques sonores qui ont fait le succès du modèle ZOOM 504, le 504 II est encore plus compact et affiche un prix encore plus concurrentiel que son prédécesseur. En outre, il propose le tout premier effet wah conçu spécialement pour guitare acoustique ainsi qu'une série d'autres nouvelles telles que l'EMPHASIZER qui dédouble le son caractéristique d'un résonateur.

Termes utilisés dans ce manuel

Cette section explique quelques termes importants utilisés dans toute la documentation du 504 II.

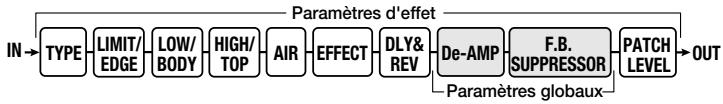

Paramètre d'effet

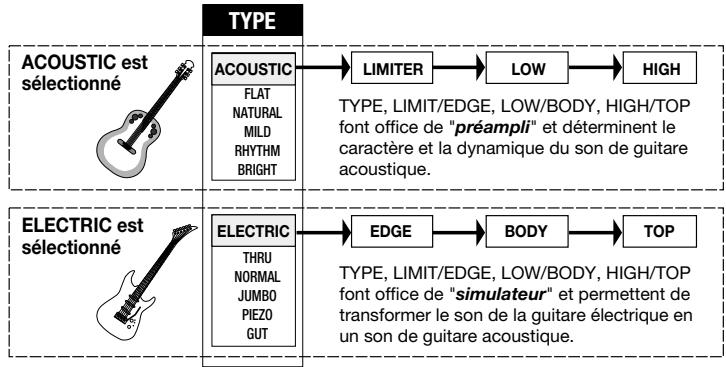

Les effets du 504 II sont constitués d'une chaîne de modules qui déterminent le son. Ces modules individuels sont appelés les paramètres d'effet. Comme vous pouvez le voir dans l'illustration suivante, le 504 II dispose de 10 paramètres d'effet différents. Changer le réglage d'un de ces paramètres équivaut à tourner un bouton sur une boîte à effet compacte : cela modifie le son.

Type d'effet

Certains paramètres d'effet englobent différents types d'effet. Ainsi, le paramètre DLY&REV comprend les quatre types d'effet LARGE, SMALL, DELAY et DEL+REV. Vous ne pouvez désirer qu'un type d'effet à la fois.

Sur le 504 II, vous pouvez sauvegarder des effets dans des Patches. Un Patch contient des informations sur l'état activé/coupé ainsi que sur les réglages des paramètres d'effet. La mémoire du 504 II peut contenir jusqu'à 36 Patches.

Banque

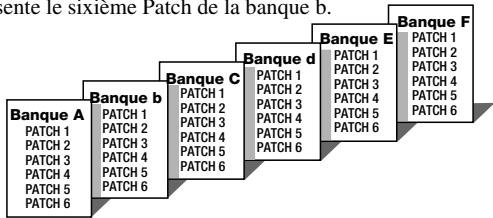

Une banque est constituée de six Patches. Le 504 II dispose donc d'un total de six banques, de A à F. Les Patches de chaque banque sont numérotés de 1 à 6. Pour spécifier un Patch, précise la banque et le numéro du Patch au sein de cette banque; "A1" est donc le premier Patch de la banque A tandis que "b6" représente le sixième Patch de la banque b.

Mode play/mode edit

Le 504 II peut fonctionner selon deux modes : le mode Play (ou mode de jeu) qui vous permet de sélectionner des Patches et de les utiliser pour jouer sur votre instrument et le mode Edit (mode d’édition) qui permet de modifier les effets. Le sélecteur [PLAY/EDIT] permet d’alterner entre ces deux modes.

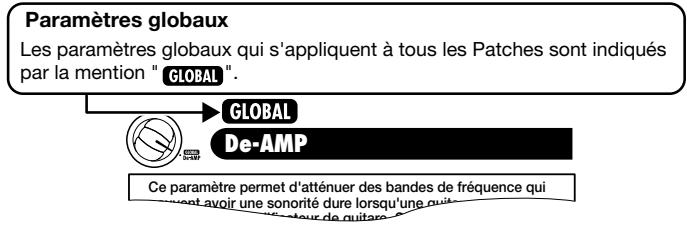

Paramètres globaux

Normalement, les réglages des paramètres d'effet sont sauvegardés individuellement pour chaque Patch. Toutefois, certains paramètres concernent tous les Patches. De tels paramètres sont appelés paramètres globaux. Les réglages des paramètres globaux ne changent pas, même lorsque vous passez à un autre Patch.

Alimentation de l'appareil avec des piles

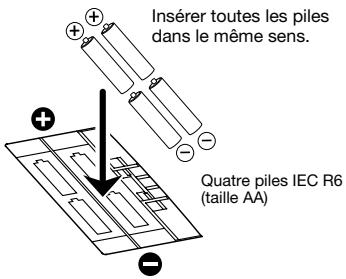

1. Retournez le 504 II et ouvrez le couvercle du compartiment à piles.

Appuyez sur l'onglet pour libérer le couvercle et soulevez-le.

Face inférieure du 504 II

1. Insérez quatre nouvelles piles IEC R6 (taille AA) dans le boîtier à piles.

1. Refermez le couvercle du compartiment à piles.

Poussez le couvercle jusqu'à ce que l'onglet produise une déclick audible.

Utilisez quatre piles IEC R6 (taille AA).

Quand les piles doivent être replacées, un point clignote dans le bas de l'écran.

Lorsque vous n'utilisez pas le 504 II, débranchez le câble de la prise INPUT pour éviter d'user les piles.

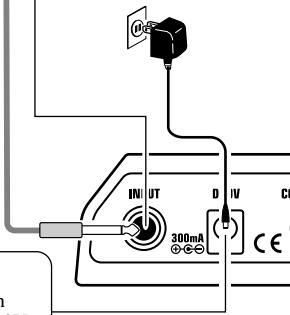

Prise INPUT

Permet de brancher la sortie de l'élement de guitare (préampli) d'une guitare acoustique ou la sortie d'une guitare électrique. Lorsque le 504 II fonctionne sur piles, il est mis sous tension dès que vous insérez un jack dans cette prise.

Réglage du niveau d'entrée

Lorsque vous utilisez un élément magnétique, une guitare électrique à simple bobine ou tout autre élément à faible niveau de sortie, voici comment augmenter le niveau d'entrée:

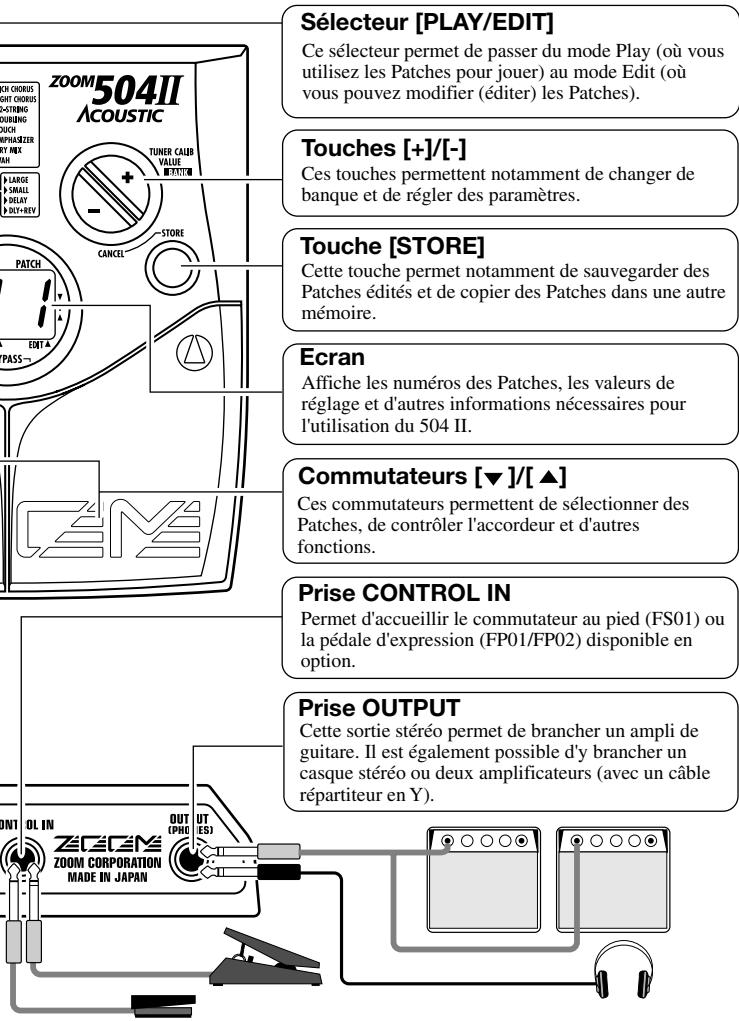

• Mettez le 504 II sous tension tout en maintenant le commutateur au pied [▼] enfoncé.

Le message "HI-GAIN" apparait à l'affichage et le niveau d'entrée est accentué.

Le réglage du niveau d'entrée n'est pas conservé en mémoire. Refaîtes donc ce réglage lorsque vous mettez l'appareil sous tension.

Sélection de patches pour le jeu

Pour essayer le 504 II, jouez sur votre instrument et écoutez les différents Patches. Vous verrez ainsi ce que le 504 II a dans le ventre.

Mise sous tension

Lorsque le 504 II fonctionne sur piles, branchez un câble blindé d’un jack mono à la prise INPUT du 504 II. Lorsque le 504 II fonctionne sur secteur, branchez l’adaptateur à une prise secteur et insérez la fiche du câble de l’adaptateur dans la prise DC 9V du 504 II. - Allumez l’ampli de guitare et régalez le volume à un niveau adéquat.

Passer en mode play

Si le sélecteur [PLAY/EDIT] n'est pas sur "PLAY", réglez-le dans cette position.

La banque et le Patch sélectionnés apparaissent à l'écran.

Banque No. de Patch

Immédiatement après la mise sous tension, le 504 se trouve en mode Play, quelle que soit la position du sélecteur [PLAY/EDIT].

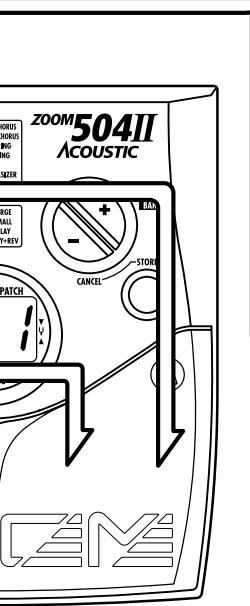

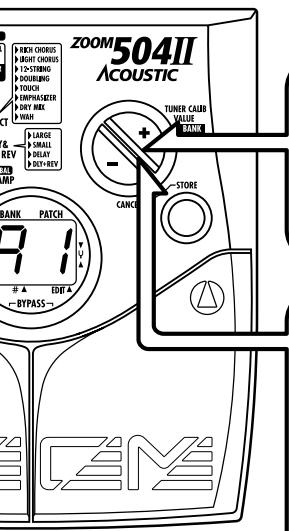

Changer de patch

• Pour changer de Patch en mode Play, servez-vous des commutateurs [▼]/[▲].

4 Changer directement de banque

• Vous pouvez aussi utiliser les touches [+]/[-] pour passer directement d'une banque à une autre.

Régler le volume global

• Maintenez les touches [+]/[-] enfoncées durant plus d'une seconde.

Tant que le volume est affiché, appuyez sur la touche [+] ou [-] pour changer ce réglage.

La plage de réglage va de 0 à 50. Lorsque vous coupez puis rallumez l'appareil, le volume retrouve la valeur 40.

Avec un casque, le volume global permet de régler le volume d'écoute.

Accordeur

Le 504 II contient un accordeur auto-chromatique pour guitares. Pour pouvoir faire appel à l'accordeur, les effets internes doivent être momentanément contournés (mode Bypass) ou le signal original et le signal d'effet doivent être étouffés (mode Mute).

Passer en mode bypass ou mute

Appuyez brievement sur les deux commutateurs [ ] / [] et relâchez-les.

Mute:

Appuyez sur les deux commutateurs [▼]/[▲] durant au moins 1 seconde.

Il est impossible de passer en mode Bypass ou Mute lorsque l'appareil se trouve en mode Edit.

- Grattez la corde que vous pouvez accorder et regardez l'écran.

La partie gauche de l'écran montre la note la plus proche de la hauteur actuelle.

A = F D = G

A^# = , D^# = , G^# = ,

B E

C=F F=F

C^# =. F^# =

3 Réglage de la hauteur de référence de l'accordeur

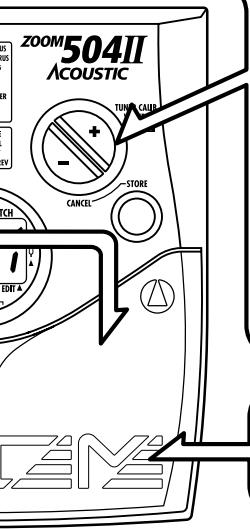

Vous pouvez régler avec précision le diapason (La) de l'accordeur intégré.

• Appuyez sur une des touches [+] / [-].

Hauteur de référence

• Tant que la hauteur de référence est affichée, appuyez sur la touche [+] ou [-] pour changer son réglage.

La plaque du diapason de l'accordeur s'étend de 35 45 (La = 435 445Hz)

Après la mise hors tension, la hauteur de référence retrouve la valeur 40 (440 Hz).

4 Retour en mode play

• Appuyez sur l'un des commutateurs [▼]/[▲].

La partie droite de l'écran affiche un symbole qui indique l'écart de correction.

Procédez de même pour accorder les autres cordes.

Trop haut

Hauteur correcte

Trop bas

Plus la hauteur est fausse, plus l'indication tourne vite.

Édition d'un patch

Vous pouvez éditer les Patches du 504 II comme vous le voulez en modifiant les réglages des paramètres. Essayez d'éditer le Patch sélectionné afin de créer votre propre sonorité.

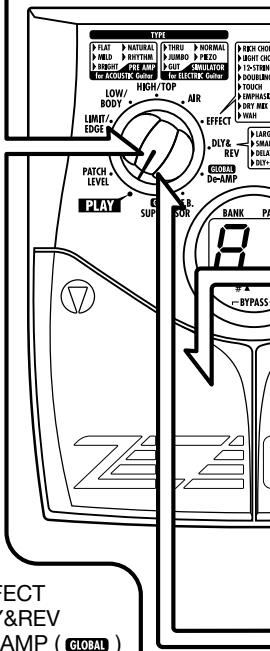

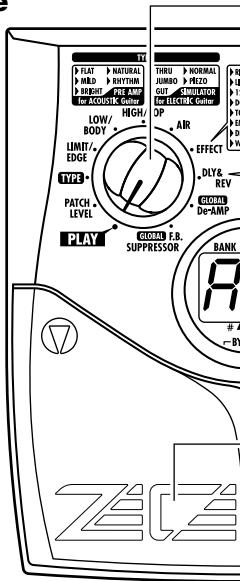

Sélection du paramètre d'effet.

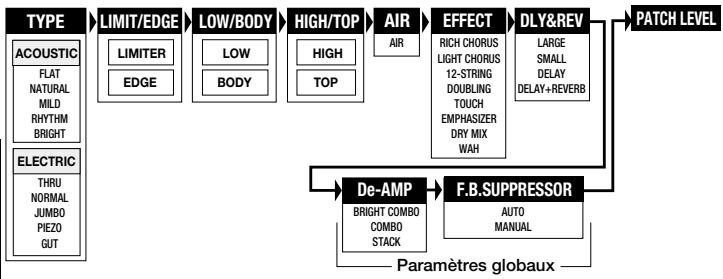

La valeur du paramètre est affichée à l'écran. (Quand le 504 II se trouve en mode d'édition, il affiche un point (.) dans le coin inférieur droit de son écran.)

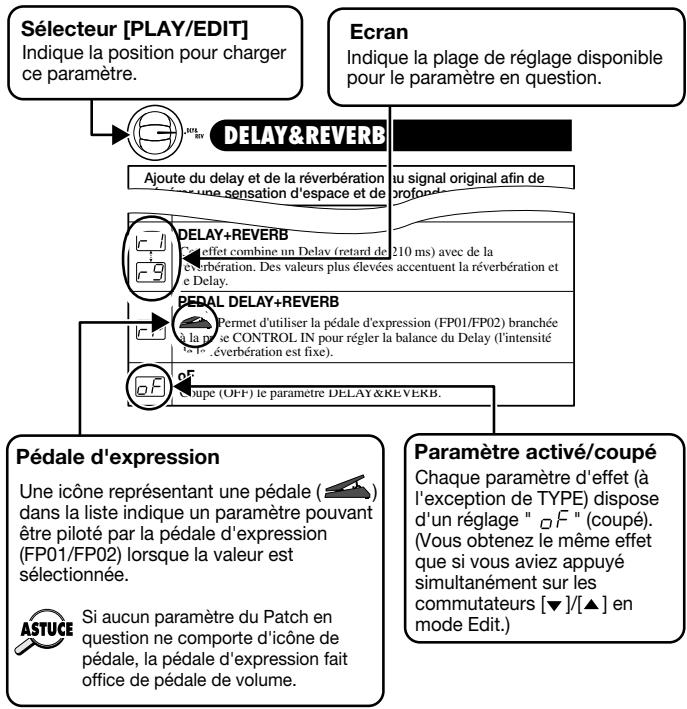

Modules et paramètres pouvant être sélectionnés avec le sélecteur [PLAY/EDIT]

(1) Niveau du Patch (2) Paramètre TYPE (3) Paramètre LIMIT/EDGE (4) Paramètre LOW/BODY (5) Paramètre HIGH/TOP (6) Paramètre AIR

(5)

(7) Paramètre EFFECT (8) Paramètre DLY&REV (9) Paramètre De-AMP (Global) (10) Paramètre F. B. SUPPRESSOR (Global)

GLOBAL = Paramètre global

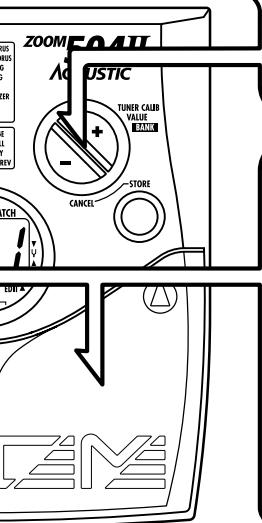

Changer la valeur du paramètre

• Utilisez les touches [+] / [-].

Maintenez une de ces touches enfoncée pour changer la valeur en continu. Si vous actionnez simultanément les deux touches, vous progressez par paliers plus importants.

Changer l'état activé/coupé du module

• Appuyez simultanément sur les deux commutateurs [▼]/[▲].

Le paramètre est coupé et l'indication "oF" apparait à l'écran. Pour réactiver le paramètre, appuyez une fois de plus sur les deux commutateurs simultanément.

Cette opération n'est pas possible pour le niveau du Patch et les paramètres TYPE (étape 0, paramètres (1) et (2)).

4 Quitter le mode edit

• Pour quitter le mode Edit et retourner en mode Play, réglez le sélecteur [PLAY/EDIT] en position "PLAY".

Si vous ne sauvegardez pas le Patch edited en mémoire, les réglages effectués seront perdus lorsque vous choisissez un autre Patch en mode Play. N'oubliez donc pas de sauvegarder un Patch edited si vous souhaitez le conserver (voyez page 48).

Sauvegarder/copier des patches

Un Patch edited peut être sauvegardé à n'importe quel endroit de la mémoire interne de l'appareil. Il est également possible de copier un Patch existant et de le sauvegarder dans un autre endroit.

Appuyez sur la touche STORE en mode play ou edit.

La banque et le numéro de Patch clignotent à l'écran.

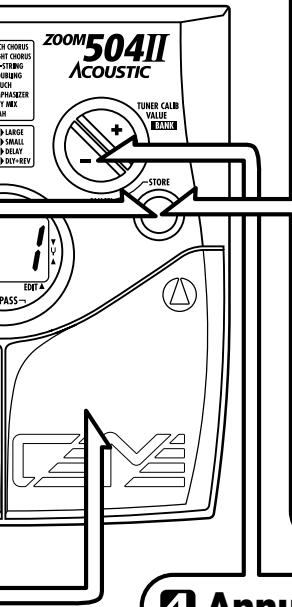

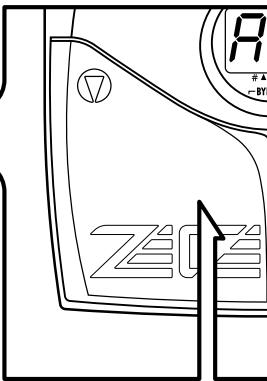

Utilisez les commutateurs [▼]/[▲] pour sélectionner la destination du patch à sauvegarder

Lors de la sauvegarde ou de la copie d'un Patch, il est impossible d'utiliser les touches [+] / [-] pour passer d'une banque à l'autre.

3 Appuyez une fois de plus sur la touche STORE.

À la fin de la sauvegarde/copie, l'appareil retrouve son mode original et le Patch de destination est sélectionné.

Après la sauvegarde/copie, les données contées au préalable dans la mémoire de destination sont effacées au profit des nouvelles ; les anciennes données sont irrémédiablement perdues s'il s'agissait d'un Patch de votre cru. Soyez donc attentif lors de la sélection d'une mémoire de destination. Cependant, vous pouvez toujours recaper les réglages d'un Patch usine individuel ou de tous les Patches usine en suivant la procédure décrite à la page 55.

Annuler la sauvegarde/copie

Actionnez la touche [-] au lieu de la touche STORE.

La sauvegarde est annulée et l'appareil retrouve son mode antérieur.

Lorsque vous actionnez le sélecteur [PLAY/EDIT] au lieu de la touche [-], la sauvegarde est également annulée.

Changer la méthode de chargement de patch

Normalement, le 504 II change le son dès qu'un Patch est sélectionné en mode Play. Cette méthode n'est pas toujours souhaitable, notamment lorsque vous souhaitez charger un Patch situé dans une mémoire fort éloignée, car des Patches intermédiaires peuvent alors se faire entendre. Changez alors de méthode de chargement de Patches et optez pour la méthode de préselection de Patch au lieu de la méthode de sélection directe. La méthode de préselection consiste à spécifier le Patch voulu puis à confirmer la sélection. Le Patch en question n'est chargé qu'au moment de la confirmation.

1 Choix de la méthode de présélection de patch

Pour passer à la méthode de présélection de Patch, mettez l'appareil sous tension tout en maintenant le commutateur [▲] enfoncé.

Sélection du patch voulu

Utilisez les commutateurs [] / [] pour sélectionner le Patch.

Vous pouvez également utiliser les touches [+]/[-] pour passer d'une banque à l'autre.

La banque et le numéro de Patch sélectionnés s'affichent à l'écran mais le Patch ne change pas encore.

Confirmation du changement de patch

• Une fois que le Patch voulu est affiché, appuyez simultanément sur les commutateurs [] / [].

Le changement de Patch est confirmé, le son change et l'affichage clignote et reste allumé.

4 Retour à la méthode de sélection directe de patch

Pour repasser à la méthode de sélection directe, coupez et rallumez le 504 II.

La sélection de Patch revient à la méthode par défaut, la sélection directe.

Utilisation du feedback suppressor

Le 504 II est doté d'un F. B. SUPPRESSOR qui permet de réduire le feedback acoustique en coupant une plage de fréquence particulière (la fréquence de feedback). Le F. B. SUPPRESSOR peut être utilisé en mode Edit ou en mode Play.

Utilisation du F. B. suppressor en mode play

S'il y a du feedback lorsque vous jouez, vous pouvez vous servir du commutateur au pied (FS01) disponible en option et branché à la prise CONTROL IN pour détecter automatiquement la fréquence de feedback.

1. Insérez la fiche du FS01 dans la prise control IN du 504 II puis mettez le 504 II sous tension.

Si vous branchez le FS01 à la prise CONTROL IN alors que le 504 II est déjà sous tension, il y a risque de dysfonctionnement. Ne mettez donc le 504 II sous tension qu'après avoir branché le commutateur au pied.

3. Utilisez les touches [+]/[-] pour afficher "SC

"SC" correspond à la valeur d'atténuation basée sur la détection automatique de la fréquence de feedback.

La détection automatique démarre lorsque le paramètre

F. B. SUPPRESSOR est réglé sur "SC" ou coupé puis réactivé.

Si vous souhaitez conserver le réglage "SC" après la mise hors tension de l'appareil, sauvegardez le Patch sélectionné.

5. S'il y a du feedback durant le jeu, appuyez deux fois sur le commutateur au pied.

F. B. SUPPRESSOR est coupé puis activé; le 504 II détecte alors automatiquement la fréquence de feedback et peut l'atténuer.

Utilisation du F. B. suppressor en mode edit

La procédure suivante vous permet de détecter manuellement ou automatiquement la fréquence de feedback en mode Edit.

1. S'il y a du feedback lorsque vous jouez, réglez le sélecteur [play/edit] sur "f. b. suppressor

Le 504 I Honne mode Edit.

2. Utilisez les touches [+]/[-] pour afficher "SC

Si "SC" était déjà affiché, changez l'affichage puis sélectionnez de nouveau "SC" ou actionnez deux fois les deux commutateurs [▼]/[▲] (ou le commutateur au pied FS01 branché à la prise CONTROL IN) pour couper et réactiver le paramètre F. B. SUPPRESSOR.

3. Si le feedback n'est pas convenablement réduit par les opérations de l'étape 2, réglez le paramètre f. b. suppressor sur une valeur comprise entre 1 et 30 de sorte à obtenir une réduction optimale.

Si vous souhaitez conserver le réglage "SC" après la mise hors tension de l'appareil, sauvegardez le Patch sélectionné.

Utilisation de la pédale d'expression (FP01/FP02)

Le 504 II est doté d'une prise CONTROL IN conçue pour accueillir une pédale d'expression FP01 ou FP02. La pédale peut être utilisée comme pédale de volume ou comme commande pour piloter des paramètres d'effet variables.

Pour en savoir davantage sur les paramètres pouvant être pilotés par la pédale d'expression, veuillez voir les pages 60~63.

1. Branchez le câble de la pédale fp01/fp02 à la prise control IN du 504 II puis mettez le 504 II sous tension.

Si vous branchez la FP01/FP02 à la prise CONTROL IN alors que le 504 II est déjà sous tension, il y a risque de dysfonctionnement. Ne mettez donc le 504 II sous tension qu'après avoir branché la pédale d'expression.

2. Sélectionnez le patch en mode play et actionné la pédale d'expression vers le haut et vers le bas.

Selon le programme du Patch, vous changerez ainsi le volume ou un paramètre d'effet.

Actionnez vers le haut et vers le bas

Vous pouvez également vous servir de la pédale d'expression en mode Edit pour contrôler le paramètre d'effet ou le volume.

Recharger les réglages d'usine

Le 504 II est fourni avec 36 Patches préprogrammés. Ces Patches d'usine peuvent être rechargés s'ils ont été effacés par des Patches créés par l'utilisateur.

Il y a deux manières de recapturer les réglages d'usine. L'initialisation générale "AL" ramène tous les Patches à leurs réglages d'usine. Le rappel de réglages usine ne ramène qu'un seul Patch à son état original.

1. En maintenant la touche STORE enfoncée, branche le câble ajuste la prise INPUT (ou DC 9V).

Le message "AL" clignote à l'écran.

2. Appuyez une fois de plus sur STORE.

Les réglages de tous les Patches reviennent à leurs valeurs d'usine et l'appareil passe en mode Play. Pour annuler l'initialisation générale, appuyez sur la touche [-].

L'initialisation générale efface tous les Patches que vous avez créés. Utilisez donc cette fonction avec circonspection.

2. Utilisez les commutateurs [] / [] pour sélectionner le patch dont vous pouvez récupérer les réglages d'usine.

La banque et le numéro du Patch clignotent à l'écran.

Durant cette opération, il est impossible de passer d'une banque à l'autre avec les touches [+] / [-].

3. Appuyez une fois de plus sur STORE.

Les réglages du Patch sélectionné reviennent à leurs valeurs d'usine.

Vous pouvez répéter les étapes 2 et 3 pour initialiser d'autres Patches. Pour clôturer l'opération de rappel des réglages usine, appuyez sur la touche [-]. L'appareil repasse alors en mode Play.

Enchaînement d'effets

Les Patches du 504 II sont constitués de dix paramètres d'effet (dont deux paramètres globaux). En réglant ces paramètres sur les valeurs voulues, vous pouvez contrôler le son d'un Patch.

Il est également possible d'activer et de couper des paramètres individuels ainsi que de programmer la pédale d'expression pour régler la valeur d'un paramètre spécifique.

Paramètres d'effet

Les paramètres TYPE, LIMIT/EDGE, LOW/BODY, HIGH/TOP ont des réglages distincts pour guitare électrique et acoustique. Selon que vous ayez besoin de l'option ACOUSTIC ou ELECTRIC pour le paramètre TYPE, le contenu des trois autres paramètres change comme

Paramètres d'effet

Cette section décrit tous les paramètres et leurs valeurs de réglage.

Comment dire ces listes

1 30	Déterminé le volume global du Patch. La valeur 25 correspond à un gain neutre (le niveau d'entrée est égal au niveau de sortie).

ACOUSTIC		ELECTRIC
Sélectionne les caractéristiques de préampli pour guitare acoustique.		Simulateur transformant le son d'une guitare électrique en son de guitare acoustique.
FL	FLAT Le son de la guitare acoustique est produit avec une réponse en fréquence linéaire.	EH	THRU Le simulator n'est pas utilisé (il est contourné) et le son de guitare électrique reste tel quel.
nD	NATURAL Caractéristiques sonores naturelles, idéales pour la plupart des genres musicaux et des styles de jeu.	nr	NORMAL Simule un son de guitare acoustique conventionnelle.
Id	MILD Son doux et chaud particulièrement recommendé pour guitare acoustique dotée d'un élément piezo.	lb	JUMBO Simule un son de guitare acoustique avec un grand corps.
Ry	RHYTHM Son serré conçu pour jeu d'accords.	PE	PIEZO Simule un son de guitare acoustique avec élément piezo.
br	BRIGHT Son brillant idéal pour doigté.	GE	GUT Simule un son de guitare classique avec des cordes en nylon.
1/15	LIMITERDétermine l'action du limiteur. Des valeurs plus élevées produit un effet de limiteur plus important et supplément d'autant plus efficacement les créées de niveau.	1/15	EDGEDétermine l'action de l'effet Edge. Des valeurs plus importantes accentuents d'autant plus le son de la guitare acoustique.
oF	oFCoupe (OFF) le paramètre LIMITER/EDGE.

Low/body

ACOUSTIC		ELECTRIC
↓↑↑	LOWDetermine l'accentuation dugrave. Des valeurs plusimportantes produit unson de basse plus fort.	↓↑↑↑	BODYDetermine la taillie du corps dela guitare simulée. Des valeursplus importantes accentuent leson du corps de la guitare.
○F	oFCoupe (OFF) le paramètre LOW/BODY.

ACOUSTIC		ELECTRIC
I I I	HIGH Déterminé l'accentuation de l'aigu. Des valeurs plus importantes accentuents l'aigu.	I I I	TOP Déterminé la plage de fréquence supérieure. Des valeurs élevées produit un son plus brillant.
O F	oF Coupe (OFF) le paramètre HIGH/TOP.

I ↓ 10	Simule le caractère d'un son capté avec un microphone. Des valeurs élevées simulant une distance plus importante entre le micro et la guitare.
oF	oF Coupe (OFF) le paramètre AIR.

Permet de sélectionner un effet parmi huit. Vous pouvez également régler l'intensité de l'effet.
C1 C9	RICH CHORUS Génére un chorus riche et profond. Des valeurs plus élevées accentuant l'effet de chorus.
CP	PEDAL RICH CHORUS Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour déterminer l'importance du signal d'effet RICH CHORUS.
C1 C9	LIGHT CHORUS Génére un chorus léger doté d'une douce modulation. Des valeurs plus élevées accentuant l'effet de chorus.
CP	PEDAL LIGHT CHORUS Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour déterminer l'importance du signal d'effet LIGHT CHORUS.
51 59	12-STRING Produit un effet ressemblant au son d'une guitare à 12 cordes. Des valeurs plus élevées produit un effet plus important.
SP	PEDAL 12-STRING Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler l'intensité de l'effet 12-STRING.
d1 d9	DOUBLING Crée un effet de dédoublement, comme si deux joueurs jouaient la même métodie avec un léger décalage. Des valeurs plus élevées produit un décalage plus important entre le signal original et le signal d'effet.
dP	PEDAL DOUBLING Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler l'intensité de l'effet DOUBLING.
E1 E9	TOUCH Cet effet accentue le pincement des cordes. Des valeurs plus élevées produit des notes distinctes même avec un pincement léger.
EP	PEDAL TOUCH Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler l'intensité de l'effet TOUCH.
E1 E9	EMPHASIZER Cet effet ajoute des harmoniques plus aigus pour souligner le caractère du son. Des valeurs plus élevées produit un son plus étourdissant.
EP	PEDAL EMPHASIZER Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler l'intensité de l'effet EMPHASIZER.
I1 I9	DRY MIX Mélange le signal original de guitare avec le signal d'effet après le paramètre AIR. Des valeurs basses accentuent l'importance du paramètre AIR tandis que des valeurs élevées accentuant le signal original. Signal pris après le paramètre AIR TYPE LIMIT/EDGE LOW/BODY HIGH/TOP AIR Signal original
I1P	PEDAL DRY MIX Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler la balance entre le signal pris après le paramètre AIR et le signal sec. Le son produit par cet effet dépend des réglages des divers paramètres précédant AIR. Si le son pris après le paramètre AIR et le son original ne sont pas fort différents, cet effet n'aura guéré de portée.
A1 A9	WAH Cet effet de wah automatique s'applique à des notes seules. Des valeurs plus élevées produit un effet wah plus important.
RP	PEDAL WAH Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler l'intensité de l'effet WAH. Si vous n'avez pas de pédale d'expression, le paramètre est utilisé comme wah automatique.
OF	oF Coupe (OFF) le paramètre EFFECT.

DLY& REV

Ajoute du delay et de la réverbération au signal original afin de générer une sensation d'espace et de profondeur.
L	LARGE Simule la réverbération d'une salle assez grande. Des valeurs plus importantes produit une réverbération plus marquee.
LP	PEDAL LARGE Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler la balance de la réverbération.
51 59	SMALL Simule la réverbération d'une salle relativement exigué. Des valeurs plus importantes produit une réverbération plus marquee.
SP	PEDAL SMALL Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler la balance de la réverbération.
D	DELAY Ce Delay propose un temps de retard pouvant aller jusqu'à 370 ms. Des valeurs plus élevées produit un retard plus important.
dP	PEDAL DELAY Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler la balance du Delay (le retard est fixé à 250 ms).
rI	DELAY+REVERB Cet effet combine un Delay (retard de 210 ms) avec de la réverbération. Des valeurs plus élevées accentuent la réverbération et le Delay.
rG
rF	PEDAL DELAY+REVERB Permet d'utiliser la pédale d'expression (FP01/FP02) branchée à la prise CONTROL IN pour régler la balance du Delay (l'intensité de la réverbération est fixe).
oF	oF Coupe (OFF) le paramètre DELAY&REVERB.

GOLD De-AMP

Ce paramètre permet d'atténuer des bandes de fréquence qui peuvent avoir une sonorité durable lorsqu'une guitare acoustique passée par un amplificateur de guitare. Sélectionnez BRIGHT COMBO, COMBO ou STACK selon l'amplificateur utilisé et réglez la valeur de façon adéquate.
BRIGHT COMBO Conçu pour une'utilisation avec des amplificateurs de type combo ayant un son brillant. Des valeurs plus élevées accentuent l'effet d'atténuation.
COMBO Conçu pour une'utilisation avec des amplificateurs de type combo normaux. Des valeurs plus élevées accentuent l'effet d'atténuation.
STACK Conçu pour une'utilisation avec des amplificateurs de type stack (tour). Des valeurs plus élevées accentuent l'effet d'atténuation.
oF Coupe (OFF) le paramètre De-AMP.
Réduit le feedback acoustique en attenuant la bande de fréquence occasionnant le feedback. La fréquence en question peut être détectée automatiquement ou manuellement.
50	AUTO SCAN DéTECTe automatiquement la fréquence occasionnant du feedback.
1/30	MANUAL Permet à l'utilisateur de préciser la fréquence à atténuer. Des valeurs plus élevées attenuent des fréquences plus élevées.
oF	oF Coupe (OFF) le paramètre F.B.SUPPRESSOR.

Pour en savoir davantage sur l'utilisation de l'effet F. B. SUPPRESSOR, voyez les pages 52~53.

En cas de problème

Pas d'alimentation.	Faible volume
Voyez la section "1. Mise sous tension" à la page 42.	Vous utilisez un élément à faible niveau de sortie? Voyez page 40.
Le Patch ne change pas	Les piles sont vite épuisées
Voyez si la méthode de sélection de Patch est réglée sur préselection (voyez page 50).	Utilisé-z-vous des piles au manganèse? L'autonomie pour un usage continu est de 28 heures avec des piles alcalines et de 8 heures avec des piles au manganèse. Privilégiez les piles alcalines.

• Si vous utilisez un ampli pour guitare, nous vous conseillons de régler le paramètre De-AMP.

ACOUSTIC SIMULATION for ELECTRIC-GUITAR

• Le simulateur de guitare acoustique convient pour être utilisé avec l'élément simple à l'avant de la guitare.

ZOOM CORPORATION
