| Type de produit | Processeur d'effets pour guitare |
| Marque | ZOOM |
| Modèle | GFX-4 |
| Alimentation | Adaptateur secteur (fourni) |
| Nombre d'effets simultanés | Jusqu'à 8 |
| Patches utilisateur | 60 (réinscriptibles) |
| Patches d'usine | 60 (non modifiables) |
| Écran | Affichage à 6 caractères + indicateur GROUP/BANK à 2 chiffres |
| Pédale d'expression | Intégrée avec commutateur assignable |
| Connectiques | Entrée guitare, sorties OUTPUT MONO et OUTPUT STEREO |
| Fonctions spéciales | Accordeur chromatique, simulateur d'ampli et d'enceinte, ZNR (réduction de bruit), fonction RTM |
| Modes de fonctionnement | Program, Manual, Store, Bypass/Mute, Special |
| Contrôle | 3 commutateurs au pied, boutons de module, commandes rotatives, boutons de navigation |
| Entretien | Chiffon doux et sec ; ne pas utiliser de solvants |
| Sécurité | Ne pas ouvrir le boîtier ; utiliser seulement l'adaptateur fourni ; éviter chocs, températures extrêmes, humidité |
FOIRE AUX QUESTIONS - GFX-4 ZOOM
Questions des utilisateurs sur GFX-4 ZOOM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Effets de guitare au format PDF gratuitement ! Retrouvez votre notice GFX-4 - ZOOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GFX-4 de la marque ZOOM.
MODE D'EMPLOI GFX-4 ZOOM

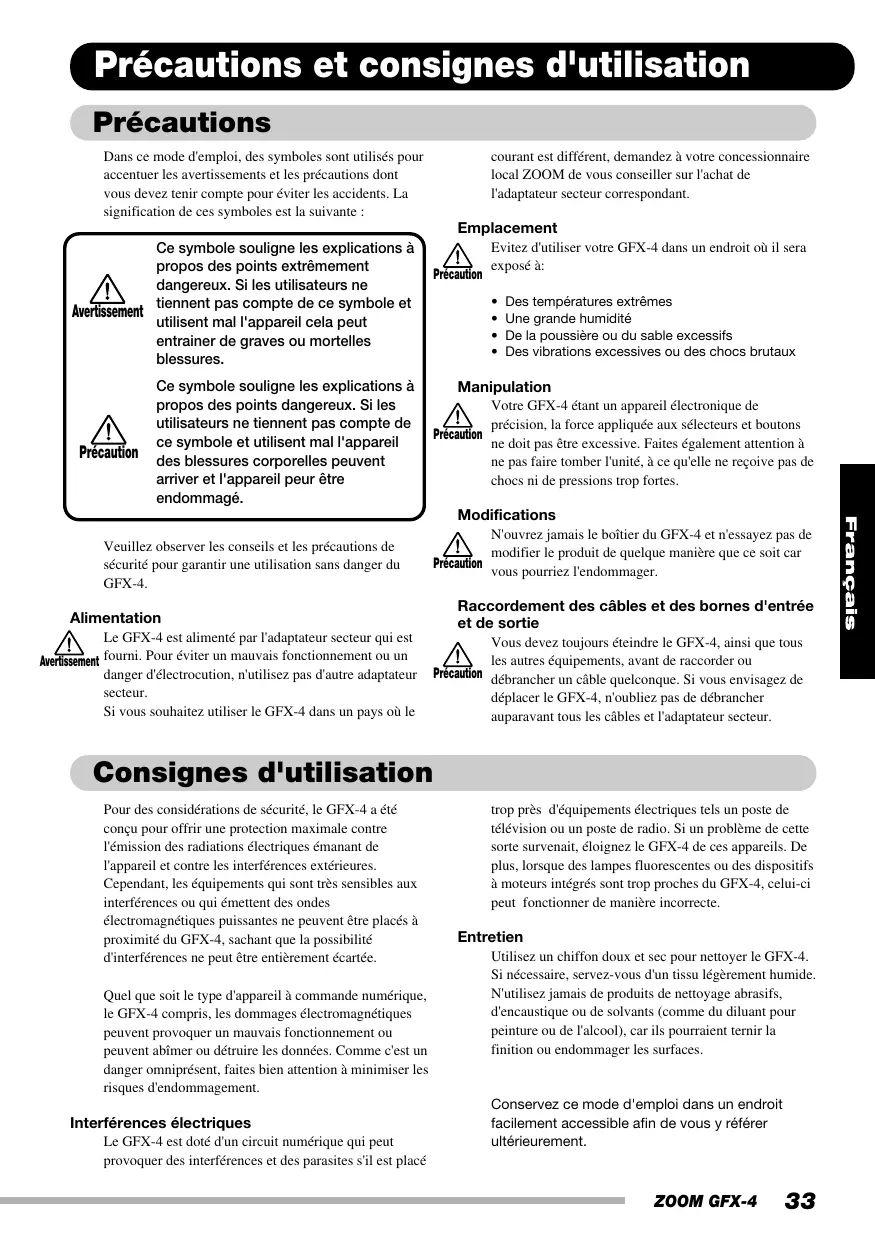

Précautions
Dans ce mode d'emploi, des symboles sont utilisés pour accentuer les avertissements et les précautions dont vous devez tenir compte pour éviter les accidents. La signification de ces symboles est la suivante :
Ce symbole souligne les explications à propos des points extrêmement dangereux. Si les utilisateurs ne tiennent pas compte de ce symbole et utilisent mal l'appareil, cela peut entraîner de graves ou mortelles blessures.
Ce symbole souligne les explications à propos des points dangereux. Si les utilisateurs ne tiennent pas compte de ce symbole et utilisent mal l'appareil, des blessures corporelles peuvent arriver et l'appareil peut être endommagé.
Veuillez observer les conseils et les précautions de sécurité pour garantir une utilisation sans danger du GFX-4.
Alimentation
Le GFX-4 est alimenté par l'adaptateur secteur qui est fourni. Pour éviter un mauvais fonctionnement ou un danger d'électrocution, n'utilisez pas d'autre adaptateur secteur.
Si vous souhaitez utiliser le GFX-4 dans un pays où le
Si vous souhaitez utiliser le GFX-4 dans un pays où le courant est différent, demandez à votre concessionnaire local ZOOM de vous conseiller sur l'achat de l'adaptateur secteur correspondant.
Emplacement
Évitez d'utiliser votre GFX-4 dans un endroit où il sera exposé à:
- Des températures extrêmes
- Une grande humidité
- De la poussière ou du sable excessifs
- Des vibrations excessives ou des chocs brutaux
Manipulation
Votre GFX-4 étant un appareil électronique de précision, la force appliquée aux sélecteurs et boutons ne doit pas être excessive. Faites également attention à ne pas faire tomber l'unité, à ce qu'elle ne reçoive pas de chocs ni de pressions trop fortes.
Modifications
N'ouvre jamais le boîtier du GFX-4 et n'essayez pas de modifier le produit de quelque manière que ce soit car vous pourriez l'endommager.
Raccordement des câbles et des bornes d'entrée et de sortie
Voudevez toujours leGFX-4, ainsi que tous les autres équipements, avant de raccorder ou débrancher un câblequelconque. Si vousvisesignez de déplacer the GFX-4, n'oubliez pas de débrancher auparavant tous les câbles et l'adaptateur secteur.
Consignes d'utilisation
Pour des considérations de sécurité, le GFX-4 a été conçu pour offrir une protection maximale contre l'émission des radiations électriques émanant de l'appareil et contre les interférences extérieures.
Cependant, les équipements qui sont très sensibles aux interférences ou qui émettent des ondes électromagnétiques puissants ne peuvent être placés à proximité du GFX-4, sachant que la capacité d'interférences ne peut être entièrement écartée.
Quel que soit le type d'appareil à commande numérique, le GFX-4 compris, les dommages électromagnétiques peuvent provoquer un mauvais fonctionnement ou peuvent abimer ou détruire les données. Comme c'est un danger omniprésent, faites bien attention à minimiser les risques d'endommagement.
Interférences électriques
Le GFX-4 est doté d'un circuit numérique qui peut provoquer des interférences et des parasites s'il est plac
trop près d'équipements électriques tels un poste de télévision ou un poste de radio. Si un problème de cette sorte survenait, éloignez le GFX-4 de ces appareils. De plus, lorsque les lampes fluorescentes ou des dispositifs à moteurs intégrés sont trop proches du GFX-4, celui-ci peut fonctionner de manière incorrecte.
Entretien
Utilisez un chiffon doux et sec pour nettoyer le GFX-4. Si nécessaire, servez-vous d'un tissu légèrement humide. N'utilisez jamais de produits de nettoyage abrasifs, d'encaustique ou de solvants (comme du diluant pour peinture ou de l'alcool), car ils pourraient ternir la finition ou endommager les surfaces.
Conservez ce mode d'emploi dans un endroit facilement accessible afin de vous y référer ultérieurement.
Sommaire
Précautions et consignes d'utilisation 33
Commandes et fonctions 37

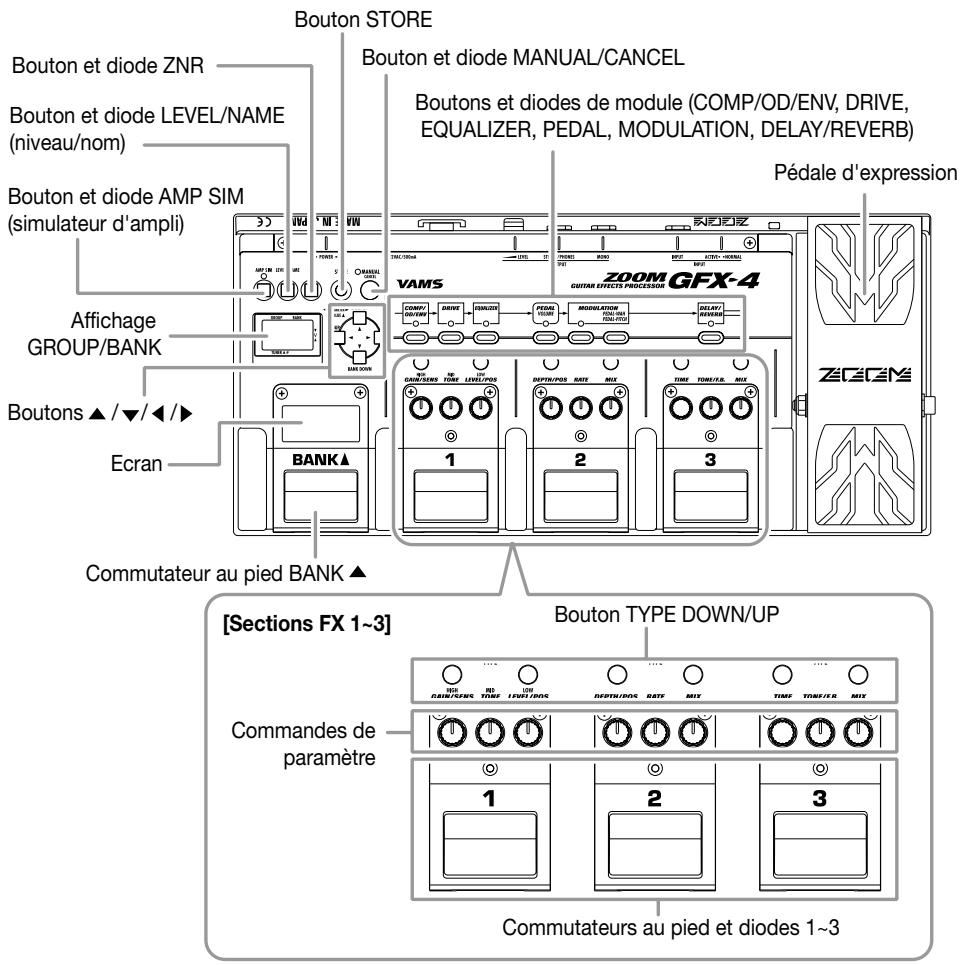

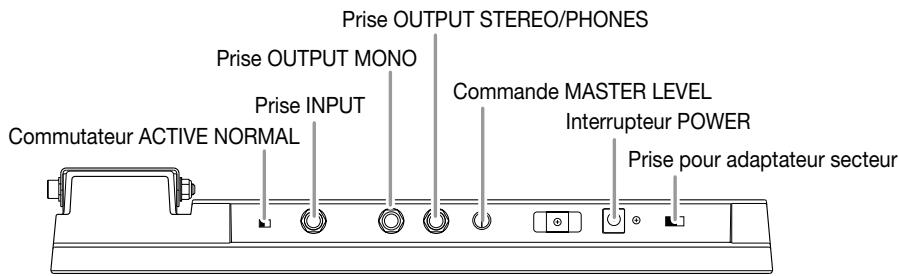

Face avant 37 Face arrière 37
Effectuer les connexions 38
Connexion à l'amplificateur de guitare/à l'instrument 38 A propos de la sortie mono 38
Avant de jouer 39
Mise sous tension 39 Régler les simulateurs d'ampli 39
Guide pratique 1: Choisir des Patches 40
(1) Mise sous tension (2) Choisir le Patch (3) Choisir la banque (4) Spécifier le groupe (5) Utiliser la pédale
Guide pratique 2: Éditer les Patches 42
(1) Choisir le module à éditer (2) Activer/couper les modules d'effet (3) Spécifier le type d'effet (4) Éditer les paramètres d'effet
Guide pratique 3: Sauvegarder et copier des Patches 44
(1) Activer le mode Store du GFX-4 (2) Choisir le Patch de destination pour la sauvegarde (3) Choisir entre sauvegarde et copie (4) Exécuter la sauvegarde/la copie
Guide pratique 4: Utiliser la fonction Tuner (Bypass/Mute) 46
(1) Activer le mode de contournement (d'étouffement) (2) Accorder la guitare (3) Régler la hauteur de référence de l'accord (4) Pour retourner au mode Program
Opérations d'édition 48
Différences de fonctionnement entre le mode Manual et le mode Program 49 Régler le niveau du Patch et le nom du Patch 50 Régler la sensibilité de la fonction ZNR 50 Utiliser la pédale d'expression (fonction RTM) 51 Bouton PEDAL WAH/PEDAL PITCH 52
Types et paramètres d'effets 53

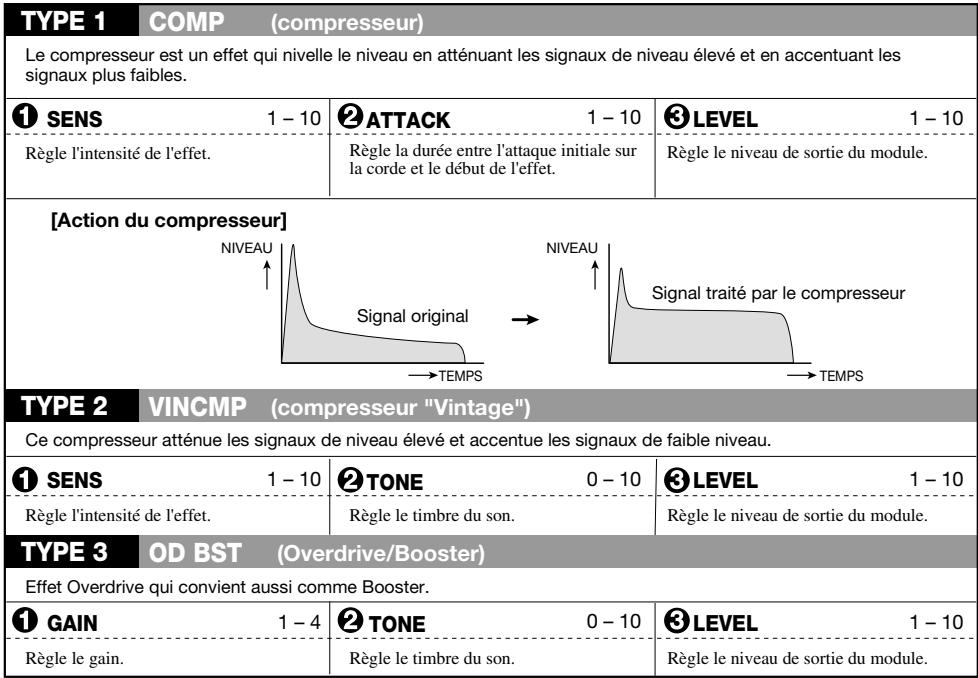

A propos des modules et des types d'effet 53 Module COMP/OD/ENV 53 Module DRIVE 54 Module EQUALIZER 55 Module PEDAL 55 Module MODULATION 56 Module DELAY/REVERB 58
Autres fonctions 60
All Initialize 60 Régler la pédale d'expression 60
En cas de problème 61
Créer Votre son personnel 62
Liste des Patches 123
Fiche technique du GFX-4
Nous vous remercions pour votre achat du ZOOM GFX-4 (que nous appellerons ensuite simplement "GFX-4"). Le GFX-4 est un processeur d'effet pour guitare sophistiqué offrant les caractéristiques et fonctions suivantes:
Série d'effets polyvalents
Le système de modélisation à architecture variable (Variable Architecture Modeling System alias VAMS) permet de varier la configuration interne de l'appareil afin d'obtenir exactement l'effet souhaité. Le GFX-4 vous propose des effets "Vintage" tels que des sons d'Overdrive, de distorsion, de compresseur et de Phaser directement issus des années 70 et 80 ainsi que des fonctions de traitement des plus modernes. Vous pouvez utiliser simultanément jusqu'à huit effets.
Superbe sélection d'effets de distorsion
Grâce à une technologie de modélisation signée Zoom, le GFX-4 peut reproduire fidèlement le son et les caractéristiques de célèbres amplificateurs et effets compacts pour guitare. Le GFX-4 vous permet de créer rapidement et facilement des combinaisons d'effets qui ont fait leurs preuves, telles que Booster + distorsion ou compresseur + Overdrive. Utilisez les effets de distorsion en combinaison avec le simulateur d'ampli et d'enceinte intégré et donnez ainsi toute l'ampleur souhaitée à votre son. Vous pouvez aussi enregistrer votre jeu grâce à la sortie ligne.
- Conçu pour optimiser le son de toute guitare
Le commutateur ACTIVE NORMAL offre un moyen rapide et précis de régler l'impédance et le niveau en fonction de la guitare utilisée. Que vous utilisiez une guitare à éléments passifs, à éléments actifs ou un préamplificateur, vous obtiendrez un son nickel.
La prise de sortie OUTPUT MONO est équipée d'un commutateur à relais permettant de contourner les circuits de traitement numérique en mode Bypass.
Une utilisation simple et limpide
Grâce à sa structure à trois sections FX, le GFX-4 vous permet d'effectuer les opérations de manière tout aussi rapide et intuitive que sur une série d'effets compacts : vous activez/curevez les effets avec les commutateurs au pied et vous reglerez les paramètres avec les commandes rotatives. Le GFX-4 dispose aussi d'une fonction "Easy Edit" qui vous sera aussi utile pour opérer des changements-éclairs sur scène. Le GFX-4 vous offre donc toute la puissance et la flexibilité nécessaires pour assurer un jeu et des réglages sans failles.
Bibliothèque de patches complète
Un "Patch" correspond à une combinaison d'effets et de réglages de paramètres sauvegardés dans la mémoire interne et portant un nom composé de maximum 6 caractères. Le GFX-4 peut contenir jusqu'à 60 Patches (4 groupes x 5 banques x 3 Patches) que vous pouvez modifier librement, plus 60 Patches d'usine qui eux ne sont pas modifiables. Quel que soit le "gig", vous trouverez donc toujours un son à votre pointure!
Conçu pour la scène
Le GFX-4 comporte une pédale d'expression que vous pouvez mettre à profit pour contrôler les effets en temps réel ou comme pédale de volume. L'écran à 6 caractères et l'affichage DEL à 2 chiffres permettent de vérifier d'un coup d'œil le nom des Patches et les réglages du GFX-4. Un must pour la scène!
Veuillez prendre le temps de lire ce manuel attentivement afin d'exploiter au maximum les possibilités de votre GFX-4 et d'en tenir des performances et une fiabilité optimales.
Conservez ce manuel car il vous sera utile lors de références ultérieures.
Cette section décrit certains termes importants utilisés dans toute la documentation accompagnant le GFX-4.

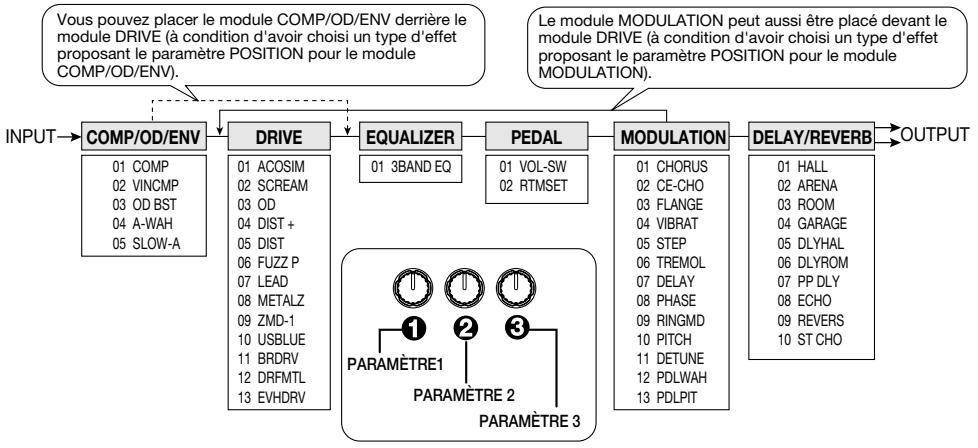

Module
Un "module" est une section du GFX-4 qui fonctionne comme un effet compact indépendant et agit sur certains aspects du son. Le GFX-4 permet d'utiliser simultanément six modules: COMP/OD/ENV, DRIVE,
EQUALIZER, PEDAL, MODULATION et DELAY/REVERB, plus les fonctions ZNR (Zoom Noise Reduction) + AMP SIM (Amp Simulator).
Types et paramètres d'effets
Chaque module compte une série d'effets correspondant à des fonctions de traitement spécifique. Les divers réglages offerts par chaque type d'effet sont appelés "paramètres". Vous pouvez ainsi créer facilement vos propres effets en choisissant un type d'effet et en modifiant ses paramètres.
Patch/groupe/banque
Les combinaisons de modules d'effets et les réglages des paramètres d'effets sont conservés dans la mémoire interne du GFX-4 sous forme de "Patches". Le GFX-4 peut contenir jusqu'à 120 Patches, dont 60 Patches utilisateur que vous pouvez réécrire et 60 Patches Preset (d'usine) qui eux ne peuvent pas être modifiés. Les Patches utilisateur et les Patches d'usine sont tous deux divisés en 4 groupes (A, b, C, d) comportant chacun 5 banques (0 4). Chacune de ces banques contient 3 Patches. Pour désigner un Patch, il suffit donc de spécifier la banque puis de sélectionner le Patch désiré avec les commutateurs 1 3 du GFX-4.
Patches utilisateurs
Patches d'usine
Modes
Voici les cinq modes de fonctionnement du GFX-4:
Mode Program
Il s'agit du mode de fonctionnement normal du GFX-4.
Ce mode est activé par défaut à la mise sous tension et permet de changer de Patches et de modifier les réglages du Patch sélectionné.
Ce mode sert à activer/couper les modules et à utiliser les effets du GFX-4 avec les commutateurs au pied et les commandes des sections FX, tout comme s'il s'agissait d'effets compacts.
Mode store
Ce mode sert à sauvegarder les Patches éditions en mode Program ou Manual dans la mémoire interne du GFX-4. Il permet aussi de changer les mémoires des Patches utilisateur.
Mode bypass/mute
Quand le mode Bypass (de contournement) est activé, le traitement des effets est temporairement désactivé et seul le son original est audible. Le mode Mute (d'étouffement) sert lui à couper complètement le son et permet d'utiliser l'accordeur chromatique intégré.
Mode spécial
Ce mode sert à effectuer les réglages du simulateur d'ampli et de la fonction ZNR, spécifique le nom et le niveau du Patch et à initialiser les réglages du GFX-4.
Fonction RTM
Voupeus ou modulation ou modulation en temps réel) via la pédale d'expression pour régler les paramètres des modules DRIVE, MODULATION ou DELAY/REVERB ou le volume en temps réel. Cette fonction permet par exemple d'utiliser la pédale d'expression pour changer le niveau de réverbération ou l'intensité de l'effet Wah. Vous pouvez régler le module, le type et le paramètre d'effet ainsi que le sens de l'action du paramètre pour chaque Patch.

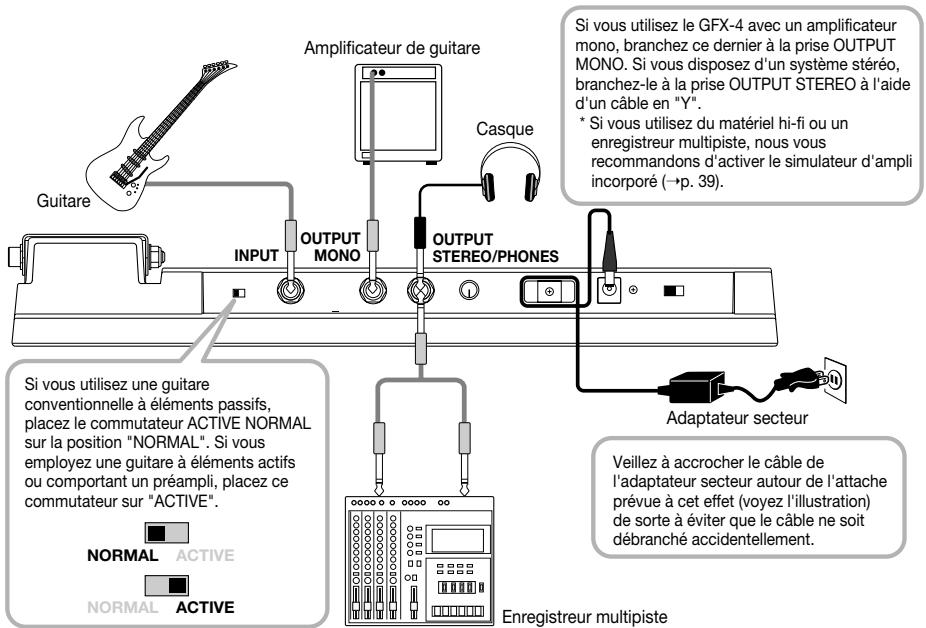

Connexion à l'amplificateur de guitare/à l'instrument
Le GFX-4 dispose de deux prises de sortie : OUTPUT STEREO et OUTPUT MONO. Quand vous utilisez la prise OUTPUT MONO et que vous activez le mode Bypass du GFX-4, vous obtenez un véritable contournement (le signal d'entrée ne subit plus aucun traitement numérique).
Quand vous utilisez les effets
La prise OUTPUT MONO délivre uniquement le signal du canal gauche. Choisissez par exemple ce réglage pour brancher le GFX-4 à un amplificateur de guitare ou un autre processeur d'effet.

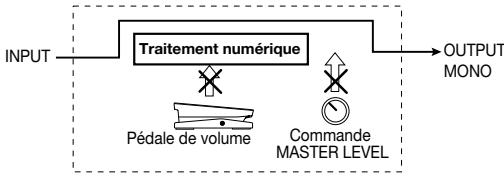

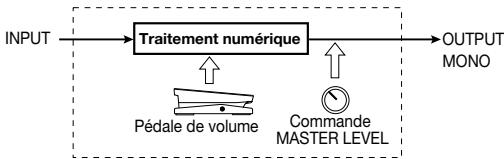

Quand le gfx-4 est en mode bypass:
Le GFX-4 transmet le signal d'entrée analogue tel quel à la prise OUTPUT MONO grâce à l'activation d'un relais. (Ce qui signifie que le son ne subit aucun traitement numérique.) Notez que lorsque le mode Bypass est activé, la pédale d'expression/de volume et la commande MASTER LEVEL n'ont aucun effet sur le signal.
Si vous voulez pouvoir utiliser la pédale de volume et la commande MASTER LEVEL aussi en mode Bypass, effectuez la connexion avec la prise OUTPUT STEREO.
Mode Bypass
Mise sous tension
- Vérifiez que l'adaptateur secteur, l'instrument et l'amplificateur sont correctement connectés au GFX-4.
- Mettez le système sous tension en respectant l'ordre suivant: GFX-4 → amplificateur.
- Tout en jouant de la guitare, réglez la commande de volume de l'amplificateur, de l'instrument et la commande MASTER LEVEL du GFX-4 sur un niveau approprié.
Régler le simulateur d'ampli
Si vous avez branché le GFX-4 à une chaîne hi-fi ou à un enregistreur multipiste, réglez le simulator d'ampli en fonction de vos préférences.
- Juste après la mise sous tension du GFX-4, appuyez sur le bouton AMP SIM.
La diode du bouton AMP SIM s'allume, vous indiquant que vous pouvez régler le simulateur d'ampli.
- Appuyez sur les boutons / > jusqu'à ce que l'écran affiche "AMPTYP" puis désélectionnez le type de simulator d'ampli soulu avec les boutons / ▼.
Voici les réglages AMPTYP disponibles :
OF: le simulateur d'ampli est désactivé (les paramètres CABTYP et CABDPT sont aussi désactivés).
Cb: simulation d'un ampli de type combo conventionnel
BC: simulation d'un ampli de type combo au son brillant
St: simulation d'une tour d'ampli
Vous pouvez vérifier les règles en vigueur avec l'affichage GROUP/BANK.
- Appuyez sur les boutons / jusqu'à ce que l'écran affiche "CABI" et choisissez le type de simulateur d'enceinte voulu avec les boutons / .
Voici les réglages CABTYP disponibles :
Off: le simulator d'enceinte est désactivé (le paramètre CABDPT est aussi désactivé.) C1: enceinte d'un ampli de type combo (avec 1 haut-parleur de 12 pouces) C2: enceinte d'un ampli de type combo (avec 2 haut-parleurs de 12 pouces) St: enceinte de tour d'ampli (avec 4 haut-parleurs de 10 pouces) WL: simule le son d'une tour d'enceintes de type St.
- Appuyez sur les boutons / jusqu'à ce que l'écran affiche "CABDPT" puis réglez l'intensité du simulateur d'enceinte avec les boutons /
La plage de réglage s'étend de 0~10. Des valeurs élevées confèrent un son plus typique au type d'enceinte.
- Une fois les réglages terminés, appuyez deux fois sur le bouton STORE.
Cette opération permet de mémoriser les nouveaux réglages du simulateur d'ampli. Ceux-ci s'appliquent à tous les Patches.
Guide pratique 1
À la sortie d'usine, le GFX-4 contient 60 Patches utilisables ("User") dont vous pouvez réécrire le contenu et 60 Patches d'usine ("Preset") qui eux ne sont pas modifiables. Cette section vous montre comment sélectionner des Patches quand vous jouez de la guitare. Essayez les divers Patches afin de découvrir les fantastiques possibilités de votre GFX-4.

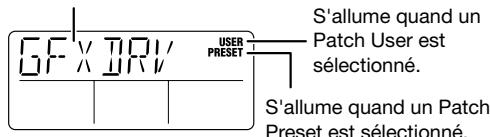

1 Mise sous tension
Respectez l'ordre suivant à la mise sous tension: GFX-4 → amplificateur/système de reproduction.
Le GFX-4 active automatiquement le mode Program à la mise sous tension. Voici les informations affichées par l'écran et indiquées par l'affichage GROUP/BANK pour ce mode :
Nom du Patch
Choisir la banque
Pour désirer un Patch d'une autre banque, spécifiez la banque en question avec le commutateur au pied BANK▲, puis désissez le Patch voulu avec les commutateurs au pied 1~3.
2 Choisir le patch
Pour changer de Patch au sein d'une même banque, il suffit d'appuyer sur un commutateur au pied 1~3 dont la diode est éteinte. Allume
En mode Program, les commutateurs au pied 1~3 seront à changer de Patch.
Quand vous choisissez un Patch en enfonçant un de ces commutateurs au pied, la diode correspondante s'allume.
En mode Manual (quand la diode du bouton MANUAL est allumée), les commutateurs au pied 1~3 seront à activer/couper les divers modules.
Par exemple, quand le groupe A est sélectionné, le commutateur au pied BANK permet de faire défiler les banques dans l'ordre suivant: A0 A1 A2 A3 A4 A0, etc.
Le GFX-4 active le Patch dès que vous actionnez l'un des commutateurs au pied 1~3.
Spécifier le groupe
Pour changer de groupe, vous disposez des boutons / ou des boutons /.
Chaque pression sur les boutons / permet de changer de groupe dans l'ordre suivant: A b C d pour les Patches User, suivis des groupes A b C d pour les Patches Preset.
Chaque pression sur les boutons / permet de changer de banque/de groupe dans l'ordre suivant: A0 A1 A2 A3 A4 b0 b1, etc. (Dans ce cas, il n'y a pas de passage automatique entre les Patches User et les Patches Preset.)
Utiliser la pédale

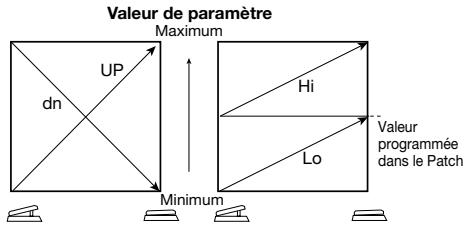

Le GFX-4 est muni d'une pédale d'expression qui vous sera utile pour régler le volume ou les paramètres d'effet en temps réel. Jouez de la guitare tout en actionnant la pédale du GFX-4 pour découvrir les possibilités de contrôle.
Pour chacun de ces réglages, vous nevez appuyer sur un commutateur au pied 1~3 pour activer le Patch en question.
Le GFX-4 permet d'éditer (ou de modifier) les Patches en mode Program et en mode Manual.
En mode Program, l'écran retourne au statut précédent environ 5 secondes après la dernière édition.
En mode Manual, en revanche, l'affichage ne change pas après la dernière édition.
En mode Manual, les commutateurs au pied 1~3 seront à activer/couper les effets.
Pour activer le mode Manual, appuyez sur le bouton MANUAL en mode Program.

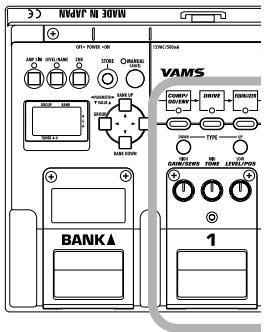

Spécifiez le module dont vous voulez modifier des réglages à l'aide des boutons de module.
La diode du module choisi clignote en rouge. L'écran affiche les informations suivantes :
Quand le module est activé
Quand le module est désactivé
Vous ne pouvez pas activer un module désactivé. Il faut d'abord activer le module souhaité.

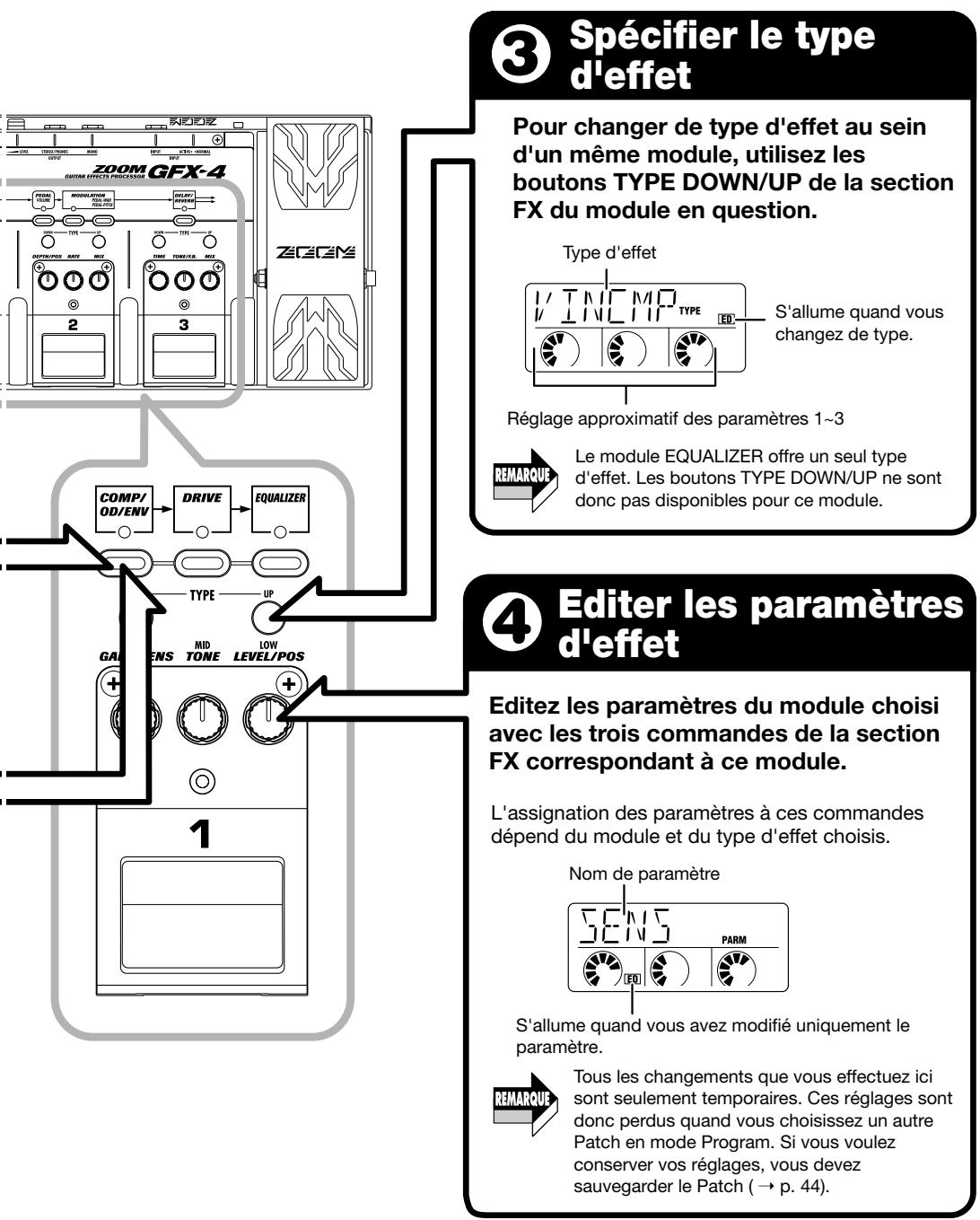

Vous pouvez activer/couper alternativement le module d'effet sélectionné en appuyant sur le bouton du module correspondant de la section FX en question.
En mode Manuel, vous pouvez aussi activer/couper les modules avec les commutateurs au pied 1~3.
L'illustration ci-contre montre
l'assignation des modules aux sections FX 1~3.
A moins que vous ne sauvégardiez les Patches éditions dans la mémoire interne, les réglages retournent à leur valeur d'origine quand vous changez de Patch. N'oubliez donc pas de sauvégarder tout Patch édition que vous pouvez conserver.

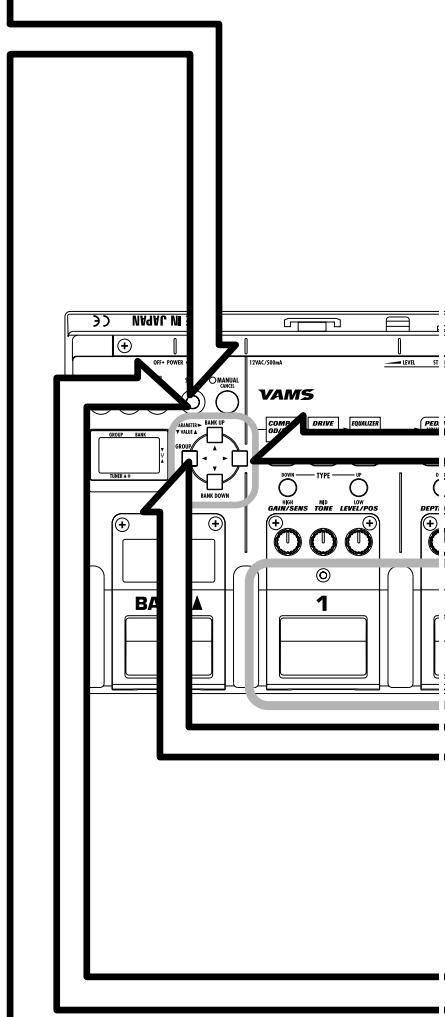

Appuyez sur le bouton STORE en mode program ou manual.

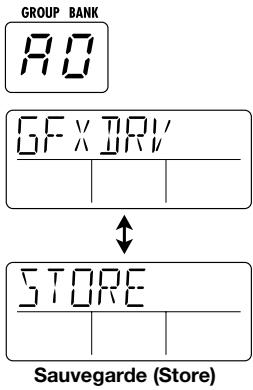

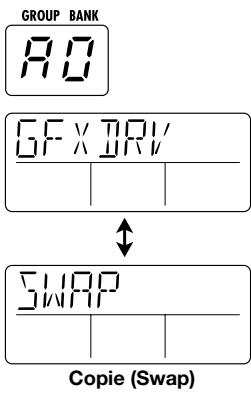

L'écran affiche le nom du Patch sélectionné et alterne avec l'indication "STORE" ou "SWAP". L'affichage GROUP/BANK indique le groupe/la banque de destination pour la sauvegarde ou la copie des réglages.
Vous ne pouvez pas réécrire les réglages des Patches Preset. Si vous activez le mode Store quand un Patch Preset est sélectionné, le GFX-4 désigne automatiquement le Patch User de groupe/banque/numéro identiques comme destination pour la sauvegarde.
Voici la manière dont les données sont copiées quand vous avez besoin "SWAP" :
Données du Patch de destination pour la sauvegarde → numéro de Patch original
Données du Patch sélectionné → numéro du Patch de destination pour la sauvegarde
Choisir le patch de destination pour la sauvegarde

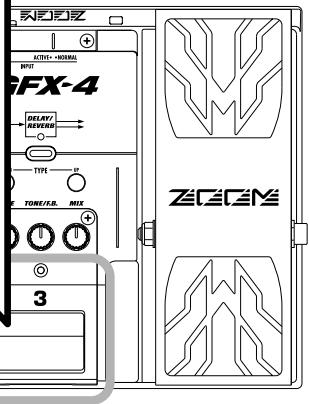

Choisissez le groupe, la banque et le numéro du Patch de destination pour la sauvegarde à l'aide des boutons /, / et des commutateurs au pied 1~3.
Vous pouvez aussi choisir la banque de destination pour la sauvegarde avec le commutateur au pied BANK
Choisir entre sauvegarde et copie
Utilisez pour ce faire le bouton
Chaque fois que vous appuyez sur le bouton , le GFX-4 active tour à tour la fonction "STORE" (sauvegarde) et "SWAP" (copie). Choisissez la fonction voulue.
Si vous avez besoin d'un Patch Preset, la fonction "SWAP" ne sera pas disponible.
Exécuter la sauvegarde/la copie
Appuyez à nouveau sur le bouton STORE.
Le GFX-4 effectue la sauvegarde/la copie et retourne au statut en vigueur avant l'activation du mode Store. Vous pouvez annuler l'opération en appuyant sur le bouton MANUAL/CANCEL.

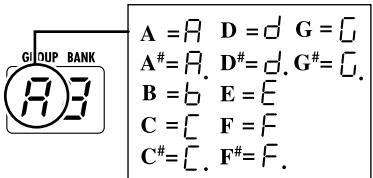

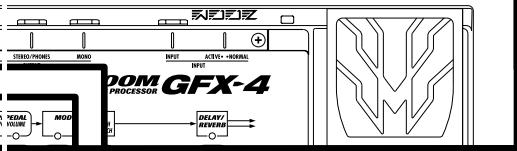

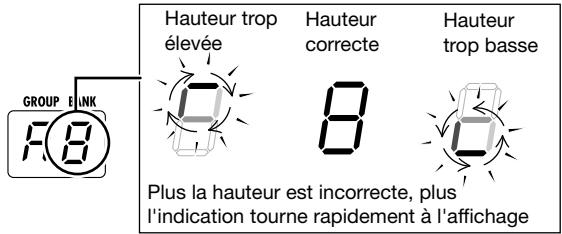

Le GFX-4 comprend un accordeur chromatique automatique destiné à la guitare. Pour pouvoir utiliser la fonction Tuner, vous devez contourner les effets avec le mode de contournement Bypass ou couper le son direct/son d'effet avec le mode d'étouffement Mute.

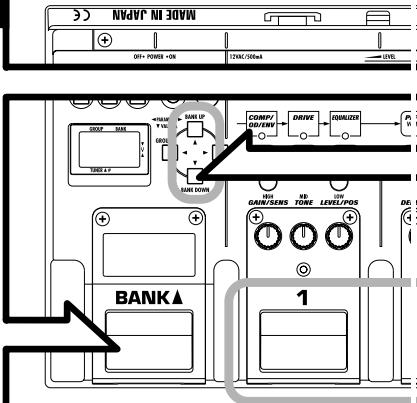

Activer le mode de contournement (d'étouffement)
Quand vous vous trouvez en mode Program, enoncez et relâchez le commutateur au pied du Patch sélectionné (le commutateur dont la diode est allumée).
Pour activer le mode de contournement (Bypass), enoncez et relâchez immédiatement le commutateur au pied; l'écran affiche alors "BP 440".
Quand le GFX-4 se trouve en mode Manual, enoncez et relâchez immédiatement le commutateur au pied BANK ▲.
Pour activer le mode d'étouffement (Mute), enonceze le commutateur au pied pendant environ 1 seconde; l'écran affiche alors "MT 440".
Quand le GFX-4 se trouve en mode Manual, maintenez le commutateur au pied BANK enfoncé pendant environ 1 seconde.
Quand le GFX-4 se trouve en mode Bypass, la pédale d'expression ne permet pas de contrôler le volume du signal transmis à la prise OUTPUT MONO.
Accorder la guitare
Jouez à vide la corde que vous souhaitez accorder et regardez l'affichage GROUP/BANK.
Le GFX-4 détecte automatiquement la hauteur et indique via l'affichage GROUP/BANK la note la plus proche de la hauteur de la corde.
Quand vous accordez votre instrument, jouez toujours une seule corde à la fois. Si vous jouez un accord, l'accordeur ne pourrait pas détecter correctement la hauteur.
Effectuez ce réglage avec les boutons ▲/▼.
A la mise sous tension, le GFX-4 adopte toujours la hauteur de référence standard "440" (La Médiane = 440 Hz). Vous pouvez régler la hauteur de référence par pas de 1 Hz. La plage de réglage s'étend de "435" (La Médiane = 435 Hz) à "445" (La Médiane = 445 Hz).
À la prochaine mise sous tension du GFX-4, la hauteur de référence returnera à la valeur originale "440".
Une fois que vous avez accordé votre guitare, appuyez sur l'un des commutateurs au pied.
Le GFX-4 retourne en mode Program.
Opérations d'édition
Vous trouverez ici une description des opérations d'édition.
Voici la méthode de base pour l'édition des Patches : 1. Choisissez le Patch à éditer en mode Program.
1. Choisissez le patch à opérer en mode program.
Les diodes de module indiquent le statut de chaque module dans le Patch en question.
Diodes des modules COMP/OD/ENV, DRIVE, EQUALIZER
| COMP/OD/ENV | DRIVE | EQUALIZER |
| Statut des diodes de module | Statut activé/coupé du module | Assigné à la pédale FX 1 |
| Allumée en rouge | Activé | Oui |
| Allumée en vert | Coupé | Oui |
| Allumée en orange | Activé | Non |
| Eteinte | Coupé | Non |
Vous pouvez assigner la pédale FX 1 à chacun des modules COMP/OD/ENV, DRIVE et EQUALIZER. Notez cependant que si le module en question est coupé (que sa diode est allumée en vert), la pédale FX 1 sert uniquement à activer/couper le module.
Diodes des modules MODULATION, DELAY/REVERB
| MODULATION | DELAY/ |
| PEDAL-WAH | REVERB |
| PEDAL-PITCH |
| Statut des diodes de module | Statut activé/coupé du module |
| Allumée en rouge | Activé |
| Eteinte | Coupé |
- La pédale FX 2 est dédiée aux modules MODULATION et PEDAL. Cette pédale sert normalement à contrôler le module MODULATION, mais si vous activez le module PEDAL, elle pilote alors le module PEDAL. La diode de ce module clignote alors.
- La pédale FX 3 est assignée en permanence au contrôle du module DELAY/REVERB.
2. Choisissez le module de destination voulu en appuyant sur le bouton du module en question (comp/od/env, DRIVE, equalizer, PEDAL, modulation, delay/reverb).
La diode de ce module se met à clignoter et l'écran affiche le nom du type d'effet assigné à ce module (s'il est activé) ou "OFF--" (si le module est coupé).
3. Pour activer/couper le modulechoisi, appuyez à nouveau sur le bouton de module de la section FX correspondante.
Vous pouvez aussi activer/couper le module en appuyant sur le bouton du module dont la diode clignote.
Le module PEDAL sert à effectuer les réglages de la pédale d'expression. Il ne s'agit donc pas d'un effet à proprement parler, ce qui explique pourquoi il ne peut pas être désactivé.
4. Pour changer le type d'effet du module spécifique, utilisez les boutons type down/up de la section FX correspondante.
Quand vous désactivez un module, par exemple, sa diode cesse de clignoter en rouge et se met à clignoter en vert.
Voici les modules assignés aux sections FX 1 à 3 :
Section FX 1: modules COMP/OD/ENV, DRIVE, EQUALIZER Section FX 2: modules PEDAL, MODULATION Section FX 3: modules DELAY/REVERB
L'écran affiche le type d'effet en vigueur pour le module en question.
Réglage approximatif des paramètres 1-3 (S'il est si un certain paramètre n'est disponible.)
- Contrairement aux autres modules, le module EQUALIZER propose un seul type d'effet. Les boutons TYPE DOWN/UP ne sont donc pas disponibles pour ce module. (L'écran affiche uniquement EQUALIZER "HIGH".)
- Si le module choisi est désactivé, vous ne pourrez pas en régler le type ni les paramètres d'effet.
Pour les types d'effets PDLWAH (pédale Wah) et PDLPIT (pédale de transposition) du module MODULATION, vous pouvez appeler directement la page d'édition en appuyant sur le bouton PEDAL WAH/PEDAL PITCH. Pour en savoir plus, voyez la page 58.
5. Régler les paramètres d'effet du module sélectionné avec les commandes de paramètre 1~3 de la section FX correspondante.
L'écran affiche le nom du dernier paramètre édité et l'affichage GROUP/BANK indique la valeur de ce paramètre.
Vous pouvez sélectionner le type d'effet et en modifier les paramètres avec les boutons / et /. Les boutons / servant à choisir le type d'effet ou le paramètre 1 3, tandis que les boutons / permettent de régler la valeur.
- Choisissez un autre module avec les boutons de module et spécifiez le type d'effet/la valeur des paramètres et le paramètre activé/coupé en suivant la même procédure.
- Une fois que vous avez terminé vos réglages, sauvegardez le Patch en question.
Si vous choisissez un autre Patch en mode Program sans sauvegarder au préalable les changements apportés au Patch sélectionné, vous perdrez tous vos réglages.
Différences de fonctionnement entre le mode manual et le mode program
Quand le GFX-4 se trouve en mode Program, vous pouvez activer le mode Manual en appuyant sur le bouton MANUAL. (Vous pouvez retourner au mode Program en appuyant à nouveau sur le même bouton.)
En mode Manual, les commutateurs au pied 1~3 des sections FX servent à activer et couper les modules. Vous
pouvez donc changer le son du Patch en question comme sur un effet compact.
Voyez ci-dessous les différences entre le fonctionnement du mode Manual et du mode Program :
| Mode Manual | Mode Program | |
| Diode de module Ecran Affichage GROUP/BANK | La diode du dernier module edited clignote et l'écran affiche le nom du paramètre/du type d'effet. L'affichage GROUP/BANK indique la valeur du paramètre en question. | Le role de la diode de module, de l'écran et de l'affichage GROUP/BANK est identique à celui du mode Manual, mais après environ 5 secondes, l'écran returne à la page du mode Program affichée précédemment. |
| Commutateurs au pied 1~3 | Activent et coupent les modules correspondants. | Changent de Patches. |
| Pour activer le mode Bypass (Mute) | Appuyez sur le commutateur BANK▲. | Enforcez le commutateur au pied correspondant au Patch activé (dont la diode est allumée). |
Régler le niveau du patch et le nom du patch
Une fois que vous avez terminé les réglages d'un Patch, vous pouvez lui donner un nom (de six caractères max.) et en définir le niveau (il s'agit là du niveau final de sortie du Patch).
- Appuyez sur le bouton LEVEL/NAME en mode Manual ou Program.
- Appuyez sur les boutons / de sorte que l'écran affiche "PATLVL".
Ce paramètre permet de régler le niveau final du Patch sur une plage de 1~50. (Le réglage 40 indique que le niveau du signal de sortie est égal au niveau du signal d'entrée.) L'affichage GROUP/BANK indique le réglage en vigueur.
- Réglez le niveau du Patch avec les boutons /.
- Appuyez sur les boutons / pour afficher le nom du Patch à l'écran.
Vous pouvez alors changer le nom affiché. Le caractère choisi pour l'édition clignote à l'écran.
- Choisissez le caractère à modifier avec les boutons «/» et sélectionnez le caractère désiré avec les boutons ▲/▼. Vous pouvez choisir parmi les caractères alphanumériques et les symboles suivants:
- Quand vous avez réglé le niveau et le nom du Patch, appuyez sur le bouton LEVEL/NAME.
Le GFX-4 retourne au mode sélectionné précédemment. Sauvegardez le Patch édité (→ p. 44, 45) si nécessaire.
Si vous choisissez un autre Patch en mode Program sans sauvegarder au préalable les changements apportés au Patch sélectionné, vous perdrez tous vos réglages.
Régler la sensibilité de la fonction ZNR
Le GFX-4 compte un circuit ZNR (ZOOM Noise Reduction) qui permet d'étouffer le bruit durant les pauses. Vous pouvez régler la sensibilité de cette fonction ZNR individuellement pour chaque Patch.
- Appuyez sur le bouton ZNR en mode Manual ou Program.
L'écran affiche "ZNR" et l'affichage GROUP/BANK indique le réglage en vigueur (oF, 1~10).
- Réglez la sensibilité (le seuil) de la fonction ZNR avec les boutons /.
Choisissez le réglage offrant la meilleure réduction de bruit sans dénaturer le son. Quand ce paramètre est réglé sur "off", la fonction ZNR est désactivée.
- Quand vous avez réglé la sensibilité de la fonction ZNR, appuyez à nouveau sur le bouton ZNR.
Le GFX-4 retourne au mode sélectionné précédemment. Sauvegardez le Patch edited si nécessaire.
Si vous choisissez un autre Patch en mode Program sans sauvegarder au préalable les changements apportés au Patch sélectionné, vous perdrez tous vos réglages.
Utiliser la pédale d'expression (fonction RTM)
Le GFX-4 est equipped d'une pédale d'expression que vous pouvez utiliser pour contrôler le volume ou des paramètres d'effet en temps réel. Cette fonction s'appelle RTM (Real Time Modulation). La section suivante vous montre comment régler les paramètres de cette fonction et comment l'utiliser.
1. Choisissez le patch dont vous pouvez régler la fonction RTM, puis appuyez sur le bouton de module PEDAL en mode manual ou program.
Le GFX-4 affiche la page du module PEDAL. Ce dernier sert bien entendu à effectuer les réglages pour la pédale d'expression.
Regler la fonction RTM en mode Manual comme en mode Program. Notez cependant que si vous appuyez sur le bouton de module PEDAL en mode Program et que vous ne manipulez aucune commande pendant 5 secondes, le GFX-4 retourne au statut précédent.
2. Appuyez sur le bouton de module PEDAL de sorte que l'écran affiche "EXPVOL
Ces réglages permettent d'utiliser la pédale d'expression comme une pédale de volume et de spécifier la fonction du commutateur intégré à la pédale d'expression.
3. Réglez les paramètres suivants avec les commandes 1~3 de la section FX 2:
Commande de paramètre 1: EXPVOL Spécifiez avec ce paramètre si la pédale d'expression contrôle ou non le volume pour le Patch en question. Vous avez le choix entre le réglage "off" (pédale de volume désactivée) et "on" (pédale de volume activée). - Commande de paramètre 2: MINVOL Si vous avez réglé le paramètre 1 sur "on", cette commande de paramètre permet de régler le volume minimum (obtenu quand la pédale est enfoncée à fond). La plage de réglage s'étend de 0~9. - Commande de paramètre 3: EXP-SW La pédale d'expression comporte un commutateur assignable (permettant de passer du statut allumé au statut éteint, enfonçant la pédale en bout de course). Ce paramètre sert à choisir la fonction assignée au commutateur de la pédale d'expression. Vous avez le
choix entre les deux réglages suivants :
0: Sert à changer le statut activé/coupé du module piloté par la fonction RTM. 1: Permet de passer du mode Program au mode Manual.
Selon la commande manipulée, l'écran affiche le nom du paramètre et l'affichage GROUP/BANK indique le réglage en vigueur.
Pour pouvoir contrôler le volume avec la pédale d'expression en mode Bypass, vous devez brancher le GFX-4 via sa sortie stéréo. Si vous utilisez que la prise mono (si le système d'amplification est branché à la prise OUTPUT MONO du GFX-4), la pédale d'expression ne permet pas de contrôler le volume, quel que soit le réglage du paramètre EXPVOL.
4. Appuyez sur le bouton de module PEDAL de sorte que l'écran affiche "ep-drv".
Ces réglages permettent de désigner le module d'effet contrôlé en temps réel avec la pédale d'expression. La fonction RTM est disponible pour les modules DRIVE, MODULATION et DELAY/REVERB. (Vous pouvez en outre désigner plusieurs modules.)
5. Réglez les paramètres suivants avec les commandes 1 et 2 de la section FX 2:
Commande de paramètre 1: EP-DRV Spécifiez avec cette commande si la pédale d'expression contrôle ou non le module DRIVE en temps réel. Vous avez le choix entre le réglage "oF" (contrôle désactivé) et "on" (contrôle activé). Commande de paramètre 2: EP-MOD Spécifiez avec cette commande si la pédale d'expression contrôle ou non le module MODULATION en temps réel. Vous avez le choix entre "oF" (contrôle désactivé), "UP" (vers le haut), "dn" (vers le bas), "Hi" (aigu) et "Lo" (grave).
Voici le fonctionnement quand vous avez besoin un réglage autre que "off".
Si vous désisissez le type d'effet PDLPIT (pédale de transposition) ou PDLWAH (pédale Wah), le paramètre "Hi" joue le même rôle que le paramètre "UP" et "Lo" joue le même rôle que "dn".
Commande de paramètre 3: EP-D/R
Spécifiez avec cette commande si la pédale d'expression contrôle ou non le module DELAY/REVERB en temps réel. Vous avez le choix entre "oF" (contrôle désactivé), "UP" (vers le haut), "dn" (vers le bas), "Hi" (aigu) et "Lo" (grave).
Si vous choisissez un réglage autre que "oF", le fonctionnement est identique à celui du paramètre EP-MOD.
- Assurez-vous que les modules choisis à l'étape 5 sont activés. Si nécessaire, changez le type d'effet du module.
Le paramètre contrôle avec la fonction RTM dépend du type d'effets pour le module. Pour en savoir plus, voir la section "Types et paramètres d'effets".
- Sauvegardez le Patch edited si nécessaire et retournez au mode Program.
Vous pouvez à présent utiliser la pédale d'expression pour contrôler les paramètres respectifs des modules affectés à la fonction RTM.
Actionnez la pédale.
Vous pouvez enfoncer la pédale d'expression à fond afin d'actionner son commutateur assignable (et de passer du mode Program au mode Manual ou d'activer/de couper le module selon la fonction assignée).
Enfoncez la pédale à fond.
Vous pouvez par exemple assigner les modules DRIVE et MODULATION à la fonction RTM et sauvegarder le Patch en définissant un module activé et l'autre coupé. Si vous assignez ensuite le statut allumé/éteint du module au commutateur de la pédale d'expression, vous pourrez changer le module piloté avec la fonction RTM en enfonçant la pédale à fond.
Parmi les types d'effets pilotables avec la fonction RTM, les types PDLWAH (pédale Wah) et PDLPIT (pédale de transposition) du module MODULATION comportent un bouton spécial : le bouton PEDAL WAH/PEDAL PITCH.
- Appuyez sur le bouton PEDAL WAH/PEDAL PITCH en mode Manual ou en mode Program.
Le bouton PEDALWAH/PEDAL PITCH offre un "raccourci" pour régler la fonction Wah/la fonction de transposition assignée à la pédale d'expression. Chaque fois que vous appuyez sur ce bouton, l'écran affiche tour à tour les paramètres "PDLWAH" et "PDLPIT".
S'allume quand vous changez de type d'effet.
- Pour utiliser la fonction Wah, CHOISSEZ la page "PDLWAH". Si par contre vous pouvez utiliser la fonction de transposition, choisissez la page "PDLPIT".
Une fois que vous avez besoin d'une de ces fonctions, le GFX-4 adopte automatiquement les règles de Patch suivantes:
- Module MODULATION = ON
- Type d'effet du module MODULATION = PDLWAH ou PDLPIT "UP" si le paramètre EP-MOD de la page d'écran RTMSET = oF
- Si nécessaire, réglez les paramètres de l'effet avec les commandes de la section FX 2.
La procédure de réglage des paramètres d'effets est identique à l'édition normale. (Pour en savoir plus sur les paramètres d'effets, voyez page 53.)
- Sauvegardez le Patch édité si nécessaire et retournez au mode Program.
Vous pouvez à présent utiliser la pédale d'expression pour contrôler l'effet Wah ou l'effet de transposition.
Types et paramètres d'effets
Cette section fournit la liste et la description de tous les types et paramètres d'effets offerts par chaque module.
Ce symbole vous indique que le paramètre en question peut être piloté avec la fonction RTM.
L'illustration ci-dessous vous montre les modules disponibles pour les Patches du GFX-4 et les types d'effets proposés par chaque module.
Module COMP/OD/ENV
Propose des types d'effets tels que compresseur, Booster, enveloppe (Auto Wah, Slow Attack, etc.).
| TYPE 4 | A-WAH (Wah automatique) | ||
| Il s'agit d'un effet Wah automatique dont l'intensité varie en fonction de votre attaque. | |||
| 1 SENS | -10 -- 1, 1 - 10 | 2 RESO | 1 - 10 |
| Régle la sensibilité de l'effet. Les valeurs positives augmentent la sensibilité et les valeurs négatives la diminuents. | Régle le niveau de l'effet Wah. | Régle l'ordre de connexion des modules COMP/OD/ENV et DRIVE. Vous disposez des deux régles suivants: bF: COMP/OD/ENV → DRIVE AF: DRIVE → COMP/OD/ENV | |
| TYPE 5 | SLOW-A (Slow attack) | ||
| Cet effet ajoute une attaque progressive pour chaque note en fonction de la force de votre jeu. | |||
| 1 TIME | 1 - 10 | 2 CURVE | 1 - 4 |
| Régle la vitesse des transitoires du signal. | Régle la courbe des transitoires du signal. | Régle l'ordre de connexion des modules COMP/OD/ENV et DRIVE. Vous disposez des deux régles suivants: bF: COMP/OD/ENV → DRIVE AF: DRIVE → COMP/OD/ENV | |
Module DRIVE
Ce module propose sur tout des effets de type distorsion tels que Fuzz et Overdrive et similaires aux effets compacts conventionnels. Vous y trouverez en outre des effets de préampli et un simulateur de guitare acoustique.
| TYPE 1 | ACOSIM (simulateur de guitare acoustique) | ||
| Simule le son d'une guitare acoustique sur base du signal de votre guitare électrique. | |||
| TOP 1 - 10 | BODY 1 - 10 | LEVEL 1 - 10 | |
| Des valeurs élevées accentuent le caractère de la guitare acoustique. | Des valeurs élevées produit un son de guitare acoustique avec plus de corps. | Règle le niveau de sortie du module. | |
| TYPE 2 | SCREAM (Scream) | ||
| Simule un effet Overdrive "Vintage" très populaire comme effet Booster aux E.-U. | |||
| TYPE 3 | OD (Overdrive) | ||
| Simule un overdrive "classique". | |||
| TYPE 4 | DIST + (Distortion +) | ||
| Simule une distorsion vintage qui a vérilitément lancé le son de distorsion. | |||
| TYPE 5 | DIST (Distortion) | ||
| Distorsion puissant de type British "Stack Style". | |||
| TYPE 6 | FUZZ P (Fuzz π) | ||
| Simulation du son fuzz vintage "60's", avec distorsion appuyée et superbe son. | |||
| TYPE 7 | LEAD (Lead) | ||
| Dans le sillon du son de guitare solo "ZOOM", moderne avec un son sature extraordinaire. | |||
| TYPE 8 | METALZ (Metal Z) | ||
| Simule une distorsion intense Heavy Metal à double amplification. | |||
| TYPE 9 | ZMD-1 (ZOOM Metal Driver 1) | ||
| Distorsion Metal hors du commun, à amplification ultra haute. | |||
| TYPE 10 | USBLUE (US Blues) | ||
| Distorsion d'ampli vintage full range; l'intensité du pincement déterminée la saturation. | |||
| TYPE 11 | BRDRV (British Drive) | ||
| Le son lampe vintage "British Invasion" qui est à l'origine de la tendance. | |||
| TYPE 12 DRFMTL (DRF Metal) | |||
| Simule le son d'un ampli taillé sur mesure pour leTrash Metal. Une distorsion intense qui fera des ravages avec une guitare équipée d' éléments "Humbucker". | |||
| TYPE 13 EVHDRV (EVH Driver) | |||
| Simule un modèle d'ampli signature qui a fait l'unanimité auprès des guitaristes du monde entier. | |||
| GAIN 1-30 TONE 0-10 LEVEL 1-10 | |||
| Régle l'intensité de la distorsion. | Régle le timbre du son. | Régle le niveau de sortie du module. | |
Module equalizer
Ce module d'égalisation à 3 bandes sert à régler le timbre du son.
| TYPE 1 | 3BAND EQ (équaliseur 3 bandes) | ||
| 1 HIGH | -12 - 12 | 2 MID | -12 - 12 |
| Règle l'accentuation/l'atténuation des aiguus. | Règle l'accentuation/l'atténuation des mediums. | Règue l'accentuation/l'atténuation des graves. | |
Module PEDAL
Les paramètres de ce module seront à régler le fonctionnement de la pédale d'expression du GFX-4.
Le module PEDAL n'est pas un effet et ne peut donc pas être désactivé.
| PAGE 1 VOL-SW (réglages de volume/du commutateur assignable) | |||
| Ces réglages permettent d'assigner le contrôle du volume à la pédale d'expression et de spécifique la fonction du commutateur assignable intégré à cette pédale. | |||
| EXPVOL oF, on | MINVOL 0-9 | EXP-SW 0,1 | |
| Spécifie pour chaque Patch si la pédale d'expression contrôle ou non le volume. | Spécifie le niveau minimum quand la pédale d'expression contrôle le volume. (Il s'agit du volume obtenu en relevant la pédale d'expression à fond.) | Définit pour chaque Patch la fonction assignée au commutateur de la pédale d'expression. Vous avez le besoin entre les deux réglages suivants: 0: Sert à changer le statut activé/coupé du module piloté par la fonction RTM 1: Permet de passer du mode Program au mode Manual pour les Patches Preset. | |
| PAGE 2 RTMSET (réglages de la fonction RTM) | |||
| Quand vous utilisez la fonction RTM, la pédale d'expression permit de piloter le module DRIVE, MODULATION ou DELAY/REVERB. | |||
| EP-DRV oF, on | MOD oF, UP, dn, Hi, Lo | EP-D/R oF, UP, dn, Hi, Lo | |
| Spécifie si la pédale d'expression permet ou non de contrôleur un paramètre du module DRIVE en temps réel. Si vous avez choisi le type d'effet ACOSIM, la pédale pilote le paramètre TOP. Pour les autres types d'effet, la pédale contrôle le paramètre GAIN. | Spécifie si la pédale d'expression permit ou non de contrôleur un paramètre du module MODULATION en temps réel. Pour en savoir plus sur le fonctionnement selon les réglages spécifique, voyagez page 51. Le paramètre pilotable avec la pédale d'expression a étéprogrammé à l'usine pour chaque type d'effet. Si vous avez choisi le type d'effet PDLWAH (pédale Wah) ou PDLPIIT (pédale de transposition) pour le module MODULATION, le paramètre "Hi" joue le même role que le paramètre "UP" et "Lo" est identique à "dn". | Spécifie si la pédale d'expression permit ou non de contrôleur un paramètre du module DELAY/REVERB en temps réel. Pour en savoir plus sur le fonctionnement selon les réglages spécifique, voyagez page 51. | |
| TYPE 1 | CHORUS (Chorus) | ||
| Voici un Chorus au son bien définir. | |||
| 1 | DEPTH | 0-50 | 2 RATE 1-50 3 MIX 0-50 |
| Règle l'intensité de l'effet. | Règue la vitesse de modulation. | Règue la portion de l'effet dans le signal. | |
| [Action du Chorus] HAUTEUR + Signal original + 0 - → TEMPS → TEMPS | |||
| TYPE 2 | CE-CHO (Chorus CE) | ||
| Il s'agit d'un effet Chorus analogique "Vintage" au son chaud et ample caractéristique. | |||
| 1 | DEPTH | 0-50 | 2 TONE 0-10 3 MIX 0-50 |
| Règue l'intensité de l'effet. | Règue le timbre de l'effet. | Règue la portion de l'effet dans le signal. | |
| TYPE 3 | FLANGE (Flanger) | ||
| Cet effet produit un son particulier plein d'ondulation. | |||
| 1 | DEPTH | 0-50 | 2 RATE 1-50 3 RESO -15-15 |
| Règue l'intensité de l'effet. | Règue la vitesse de modulation. | Règue l'intensité du caractère de l'effet. Des valeurs négatives produits un son de phase inversée. | |
| TYPE 4 | VIBRAT (Vibrato) | ||
| Cet effet vibrato produit une variation périodique de hauteur. | |||
| 1 | DEPTH | 0-50 | 2 RATE 1-50 3 BAL 0-50 |
| Règue l'intensité de l'effet. | Règue la vitesse de modulation. | Règue la balance entre le signal traité par l'effet et le signal original. Des valeurs élevées produits un effet plus marqué. | |
| TYPE 5 | STEP (Step) | ||
| Voici un effet spécifique qui influence le timbre par étagne bien caractéristique. La fréquence de coupure varie par étages discrets et à une vitesse constante, produit un effet de type "Sample & Hold". | |||
| 1 | DEPTH | 0-50 | 2 RATE 1-50 3 FB 0-50 |
| Règue l'intensité de l'effet. | Règue la vitesse de modulation. | Règue la quantité de rétroaction. | |
| TYPE 6 | TREMOL (Trémolo) | ||
| Cet effet produit une variation périodique du volume. | |||
| 1 | DEPTH | 0-50 | 2 RATE 1-50 3 CLIP 0-10 |
| Règue l'intensité de l'effet. | Règue la vitesse de modulation. | Des valeurs plus élevées modifiient les créées de la forme d'onde, ce qui accentue la modulation. | |
| [Action du Tremolo] NIVEAU SIGNAL original NIVEAU SIGNAL traité par l'effet | |||
| TYPE 7 DELAY (Delay) | |||
| Il s'agit d'un effet Delay offrant un temps de retard maximum de 500 milliseconds. | |||
| 1 TIME 1-50 | 2 FB 0-50 | 3 MIX 0-10 | |
| Régle le temps de retard par pas de 10ms. | Régle la quantité de rétroaction. Des valeurs élevées permettant d'augmenter le nombre de répétitions. | Régle la portion de l'effet dans le signal. | |
| TYPE 8 PHASE (Phaser) | |||
| Cet effet simule un Phaser au son bien glissant et d'une qualité supérieure à celui des processeurs de ce type. | |||
| 1 POSI bF, AF | 2 RATE 1-50 | 3 COLOR 1-4 | |
| Régle l'emplacement du module MODULATION. Vous disposez des deux régles suivants: bF: devant le module DRIVE AF: derrière le module EQUALIZER | Régle la vitesse de modulation. | Définit le caractère de l'effet Phaser. | |
| TYPE 9 RINGMD (modulateur en boucle) | |||
| Cet effet module l'amplitude du signal d'entrée et produit ainsi un son au caractère métallique. | |||
| 1 POSI bF, AF | 2 FREQ 1-50 | 3 BAL 0-50 | |
| Régle l'emplacement du module MODULATION. Vous disposez des deux régles suivants: bF: devant le module DRIVE AF: derrière le module EQUALIZER | Régle la fréquence du signal de modulation. | Régle la balance entre le signal traité par l'effet et le signal original. Des valeurs élevées produit un effet plus marqué. | |
| TYPE 10 PITCH (Pitch Shifter) | |||
| Il s'agit d'un Pitch Shifter offrant une plage de transposition d'1 octave vers le bas et de 2 octaves vers le haut. | |||
| 1 PIT -12, -11...-1, 1, 2... 12, 24 | 2 TONE 0-10 | 3 BAL 0-50 | |
| Régle l'intervalle de transposition par pas de demi-tons. | Régle le timbre de l'effet. | Régle la balance entre le signal traité par l'effet et le signal original. Des valeurs élevées produit un effet plus marqué. | |
| TYPE 11 DETUNE (Detune) | |||
| Cet effet ajoute un signal légément désaccordé au signal original et produit un effet Chorus de modulation très légère. | |||
| 1 DEPTH -10...-1, 1...10 | 2 TONE 0-10 | 3 MIX 0-50 | |
| Régle la quantité de désaccord produit par l'effet. | Régle le timbre de l'effet. | Régle la portion de l'effet dans le signal. | |
| TYPE 12 PDLWAH (pédale Wah) | |||
| Cet effet vous permet d'utiliser la pédale d'expression pour régler l'effet Wah comme il se doit: au pied. | |||
| 1 POSI bF, AF | 2 FREQ 1-50 | 3 LEVEL 1-50 | |
| Régle l'emplacement du module MODULATION. Vous disposez des deux régles suivants: bF: devant le module DRIVE AF: derrière le module EQUALIZER | Régle la fréquence centrale de l'effet Wah. | Définit le niveau du son d'effet. | |
| TYPE 13 PDLPIT (pédale de transposition) | |||||
| Cet effet permet d'utiliser la pédale d'expression pour changer manuelle la hauteur. | |||||
| 1 POSI bF, AF | 2 TYPE 1-10 | 3 TONE 0-10 | |||
| Régle l'emplacement du module MODULATION. Vous dispose des deux régles suivants: bF: devant le module DRIVE AF: derrière le module EQUALIZER | Spécifie l'action de la pédale de transposition. | Régle le timbre de l'effect. | |||
| [Action de la pédale de transposition] | |||||
| TYPE | Bouton PEDAL WAH/PEDAL PITCH Les types d'effet PDLWAH (pédale Wah) et PDLPIT (pédale de transposition) du module MOD disposent d'un bouton spécial permettant d'afficher la page d'édition. Dans les modes Manual et Program, le bouton PEDAL WAH/PEDAL PITCH permit d'altermer entre les pages d'édition PDLWAH et PDLPIT. Les pages PDLWAH et PDLPIT permettent de régler les paramètres d'effets avec les commandes de la section FX 2. Dans ce cas, le GFX-4 effectue automatiquement les régliages suivants: • Module MODULATION = ON • Type d'effet du module MODULATION = PDLWAH or PDLPIT • "UP" si le paramètre EP-MOD de la page d'écran RTMSET = oF | ||||
| 1 | ± 0 Cent | -100 Cent | |||
| 2 | ± 0 Cent | +1 octave | |||
| 3 | ± 0 Cent | +2 octave | |||
| 4 | ± 0 Cent | -1 octave | |||
| 5 | ± 0 Cent | -2 octave | |||
| 6 | Double | Son désaccordé + son de hauteur originale | |||
| 7 | -1 octave + hauteur originale | +1 octave + hauteur originale | |||
| 8 | -700 cent + hauteur originale | +500 cent + hauteur originale | |||
| 9 | -∞ (0 Hz) + hauteur originale | +1 octave | |||
| 10 | -∞ (0 Hz) + hauteur originale | +1 octave+ hauteur originale | |||
Module DELAY/REVERB
Ce module vous propose principalement des effets de réverbération et de Delay.
| TYPE 1 | HALL | (Hall) | |
| Effet de réverbération simulant l'acoustique d'une salle de concert de taillie moyenne. | |||
| TYPE 2 | ARENA | (Arena) | |
| Effet de réverbération simulant l'acoustique d'une grande salle de concert. | |||
| TYPE 3 | ROOM | (Room) | |
| Effet de réverbération simulant l'acoustique d'une pièce de petite taillie. | |||
| TYPE 4 | GARAGE | (Garage) | |
| Effet de réverbération simulant l'acoustique d'un garage et générant une grande quantité de premières réflexions. | |||
| 1 REVTIM | 1-30 | 2 TONE | 0-10 |
| Règle le temps de réverbération. | Règue le timbre de l'effet. | Règue la portion de l'effet dans le signal. | |
| TYPE 5 | DLYHAL | (Delay et Reverb de type Hall) | |
| Cet effet combine un Delay et une réverbération de type "Hall" (salle de concert). | |||
| TYPE 6 | DLYROM | (Delay et Reverb de type Room) | |
| Cet effet combine un Delay et une réverbération de type "Room" (pièce). | |||
| 1 DLYTIM | 1-50 | 2 DLYMIX | 0-50 |
| Règue le temps de retard par pas de 10 ms. | Règue le niveau du son de Delay. | Règue le niveau du son de réverbération. | |
| TYPE 7 PP DLY (Delay de type ping-pong) | |||
| Il s'agit d'un effet Delay de type ping-pong dans lequel le son alterne entre la droite et la gauche de l'image stéréo (temps de retard maximum de 2 secondes). | |||
| TYPE 8 ECHO (Echo) | |||
| Il s'agit d'un effet Delay au son chaleurux et offrant un temps de retard élevé (maximum 2 secondes). | |||
| 1 DLYTIM 1-99,1.0-2.0 | 2 FB/HLD 0-50, Hd, HS | 3 DLYMIX 0-50 | |
| Régle le temps de retard par pas de 10 ms jusqu'à 1 seconde, puis par pas de 100 ms au-delà de 1 seconde. | 0-50: Régle le nombre de répétitions de l'effet Delay. Hd: L'effet fonctionne comme un Delay de type "Hold". HS: Permet d'utiliser cet effet comme un Delay de type "Hold" avec la fonction Seamless. | Régle le niveau du son de Delay. | |
| Hold Delay Si vous choisissez un Patch proposant le type d'effet PP-DLY ou ECHO du module DELAY/REVERB et que vous réglez le paramètre 2 sur "Hd" ou "Hs", vous disposzerez d'un effet Delay de type "Hold" pour lequel les commutateurs au pied à contrôlent l'enregistrement et la reproduction de la phrase jouée. • Choisissez le type de Patch décrit ci-dessus en mode Manual et lancez l'enregistrement en appuyant sur le commutateur au pied 3. • Quand vous relâchéze le commutateur au pied 3 ou losque le temps de retard spécifique avec le paramètre 1 est écoulé, l'enregistrement se termine et le GFX-4 démarre automatiquement la reproduction en boucle de la phrase enregistrée. • Pour arrêté la reproduction en boucle, appuyez sur le commutateur au pied 3. | [Delay de type "Hold"] Signal original Signal traité par l'effet Commutateur au pied 3 Enforcez Signal original Signal traité par l'effet Commutateur au pied 3 Enforcez | Reproduction en boucle Enregistrement Enforcez Signal original Signal traité par l'effet Commutateur au pied 3 Enforcez Signal original Signal traité par l'effet Commutateur au pied 3 Enforcez Signal original Signal traité par l'effet Commutateur au pied 3 Enforcez Signal original Signal traité par l'effet Commutateur au pied 3 Enforcez Signal original Signal traité par l'effet Commutateur au pied 2 | Enforcez Enforcez Enforcez Enforcez Enforcez Enforcez Enforcez |
| Fonction Seamless Delay (Parch Delay) La fonction Seamless Delay permet de poursuivre les répétitions de l'effet Delay après un changement de Patch. Seamless Delay est disponible à condition que les deux Patches (avant et après la commutation) replissent toutes les conditions suivantes: (1) Module REV/DLY = ON (2) Type d'effect du module REV/DLY = PP-DLY ou ECHO (3) Temps de retard = Max. 1 seconde Si le module REV/DLY est activé (ON) et que le paramètre FB/HLD est régisé sur "HS" pour les deux Patches (avant et après la commutation), vous pourez appliquer la fonction Seamless au Delay de type "Hold". Dans ce cas, la reproduction en boucle de la phrase enregistrée continue après que vous soyez returné en mode Program et le changement de Patch s'opère pendant la reproduction en boucle. Pour couper la fonction Delay Hold après un changement de Patch, activez le mode de contournement (Standby) du GFX-4. | [Fonction Seamless Delay] Niveau Patch A Signal original Signal traité par l'effet Changeement de Patch | ||
| TYPE 9 REVERS (Reverse) | |||
| Il s'agit d'un effet Delay spécial donnant l'impression que le son est repété en sens inverse. | |||
| 1 DLYTIM 50-99, 1.0-2.0 | 2 FB 0-50 | 3 DLYBAL 0-50 | |
| Régle le temps de retard par pas de 10 ms jusqu'à 1 seconde, puis par pas de 100 ms au-delà de 1 seconde. | Régle le nombre de répétitions de l'effet Delay. | Régle la portion de l'effet dans le signal. | |
| TYPE 10 ST CHO (Chorus stéréo) | |||
| Il s'agit d'un Chorus stéréo au son clair et à l'image très large. | |||
| 1 DEPTH 0-50 | 2 RATE 1-50 | 3 CHOMIX 0-50 | |
| Régle l'intensité de l'effet. | Régle la vitesse de modulation. | Régle la portion de l'effet dans le signal. | |
Cette section décrit des fonctions spéciales qui servent par exemple à initialiser les réglages du GFX-4 et à ajuster la pédale d'expression.
All Initialize est une fonction spéciale vous permettant de retrouver tous les réglages d'usine du GFX-4, c.-à-d. l'état dans lequel vous l'avez reçu. Quand vous exécutez la fonction All Initialize, tous les paramètres du GFX-4, y compris l'ensemble des Patches User, retrouvent leurs réglages d'origine.
1. Mettez le gfx-4 sous tension en maintenant enfoncé le bouton STORE.
L'écran affiche "INIT".
Notez que la fonction All Initialize écrase (efface) le contenu de tous les Patches sauvegardés par l'utilisateur. Si vous souhaitez annuler la fonction All Initialize, appuyez sur le bouton MANUAL/CANCEL au lieu d'effectuer l'étape 2.
2. Appuyez à nouveau sur le bouton STORE.
L'appareil exécute la fonction All Initialize. Le GFX-4 retourne ensuite automatiquement en mode program.
Régler la pédale d'expression
La pédale d'expression du GFX-4 intègre un mécanisme à capteur optique extrêmement fiable. La pédale a été réglée à l'usine pour fournir un rendement optimal mais vous êtes libre de modifier son réglage comme suit.
1. Maintenez le bouton de module PEDAL enfoncé tout en mettant le gfx-4 sous tension.
L'écran affiche "MIN".
2. Relevez complètement la pédale d'expression et appuyez sur le bouton STORE.
L'écran affiche alors "MAX".
3. Enforcez la pédale d'expression jusqu'en bout de course puis retirez votre pied de la pédale (elle-ci se relève légèrement). appuyez alors sur le bouton STORE.
Appuyez vigoureusement, de sorte que la pédale arrive en bout de course.
Quand vous retirez le pied, la pédale se relève légèrement.
Appuyez sur le bouton STORE.
STORE
Le réglage est terminé et l'appareil retourne au mode program.
En cas de problème
| Symptôme | Remède |
| Pas de son ou volume très faible | Effectuez les connexions décrites sous "Connexions" et mettez l'apparil sous tension. |
| Effectuez les connexions décrites sous "Connexions". | |
| Essayez avec un autre cable. | |
| Mettez l'amplificateur sous tension et réglez le volume correctement. | |
| Quitte le mode Mute. | |
| Réglez la commande MASTER LEVEL à un niveau adéquat. | |
| Pour certains patches, la pédale d'expression contrôle le volume. Réglez-la en conséquence. | |
| Impossible d'activer le mode de contourment Bypass (ou d'étouffement Mute) | Le role des commutateurs diffère en mode Program et en mode Manual. Choisissez le mode correct. |
| Le volume ne change pas quand vous actionnez la pédale d'expression en mode Bypass. | Assignez le contrôle du volume à la pédale d'expression de la manière décrite à la page 51 et réglez-en le volume minimum. |
| Avec une connexion mono, la pédale d'expression ne peut pas servir à contrôler le volume. Branchez le système de reproduction à la prise OUTPUT MONO)? | |
| Le commutateur de la pédale d'expression ne fonctionne pas correctement. | Réglez la pédale de la manière décrite à la page 60. |
| Voues remarque une oscillation. | Diminuez les valeurs du module de gain élevé (réglages de gain, timbre, niveau). |
Créer votre son personnel
Vous trouvez dans cette section quelques tuyaux qui vous permettront d'exploiter au maximum les fantastiques possibilités de votre GFX-4. Ces informations constituent un excellent tremplin pour vous lancer à la découverte du GFX-4.
- Son de distorsion compact à 2 étages
Ce type d'effet est très souvent utilisé pour jouer des solos avec un son similaire au son d'accompagnement mais offrant un timbre plus tranchant et plus d'impact.
D'habitude, le premier étage correspond à une distorsion OD de gain modéré et de niveau élevé, tandis que le deuxième étage génère distorsion principale.
Ne définissez pas de distorsion trop forte, car cela surcharge les circuits et peut entraîner une oscillation.
A02: ODROCK
Exemple d'une combinaison Booster + Overdrive A11: HEAVY
Exemple d'une combinaison Booster + distorsion de gain élevé

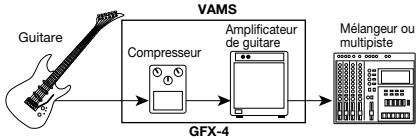

Technique pour obtenir une distorsion pleine de détails avec un effet compact et un ampli à lampes
Les guitaristes professionnels ont très souvent recours à ce type de configuration pour augmenter la distorsion de leur ampli.
Vous pouvez simuler cette technique grâce aux sons d'amplis célèbres proposés par le GFX-4. Cette technique sera aussi utile quand vous ne jouez pas à niveau élevé, comme durant un enregistrement par exemple. Le simulateur d'ampli du GFX-4 vous sera d'une aide précieuse dans ce cas.
Exemples de patches
A01: GFXDRV
Ce Patch utilise une légère compression pour augmenter le sustain. Il convient bien au jeu avec une torse d'ampli.
A23: TEXAS
Ce Patch vous propose le son d'un guitariste de Blues légendaire au Texas. Il "gonfle" le son d'un ampli de type combo.
Pour un ordre de connexion optimum des effets
L'impression acoustique produite par un effet jouant sur le timbre (comme un effet Wah) change considérablement selon que vous insérez l'effet en question avant ou après la distorsion dans la chaîne du signal. Quand vous insérez l'effet avant la distorsion, il accentue la portion du son à laquelle la distorsion est appliquée. Quand l'effet suit la distorsion, l'égalisation porte sur le son entier.
Le GFX-4 vous permet de spécifier l'ordre de connexion pour 2 effets du module COMP/OD/ENV et 4 effets du module MODULATION.
Exemples de patches
C01: BZ-TAK
Effet Wah inséré avant la distorsion
C33: SATCH
Effet Phaser inséré avant la distorsion
Utilisation d'effets "vintage
Nombreux sont les musiciens qui chérissent toujours à l’heure du nombreque les bons nouveaux effets analogiques classiques. Une fois que vous aurez appris à régler correctement ces effets, ils seront très utiles pour forger votre propre son.
Pour obtenir des résultats optimaux, n'utilisez pas de distorsion trop forte et respectez le caractère naturel de l'effet en question.
Exemples de patches
A12: FUSION
Allie un compresseur classique à un son de Phaser.
A22: COOLWA
Génére le son d'une pédale Wah classique.
b02: NIRVRN
Génére un son moderne sur base d'un effet de distorsion classique.
b21: FUZRVS
Combinaison d'un effet Fuzz classique, d'un effet Wah classique et d'un effet Delay inverse
Les plus de la pédale d'expression
La pédale d'expression du GFX-4 compte un commutateur assignable bien pratique (voyez page 51).
Ce commutateur peut servir à passer du mode Program au mode Manual. Grâce à cette fonction, vous disposez d'une plus grande flexibilité pour la scène : en mode Manual, vous pouvez en effet activer/couper les effets compacts individuels avec les commutateurs au pied. Vous pouvez par exemple utiliser cette fonction pour activer/couper un effet de modulation ou exploiter d'autres fonctions de pilotage du son offertes en mode Manual.
C23: JAZZOD
Ce patch peut aussi être utilisé en mode manual.
- Précautions
- Alimentation
- Emplacement
- Manipulation
- Modifications
- Raccordement des câbles et des bornes d'entrée et de sortie
- Consignes d'utilisation
- Interférences électriques
- Entretien
- Sommaire
- Série d'effets polyvalents
- Superbe sélection d'effets de distorsion
- - Conçu pour optimiser le son de toute guitare
- Une utilisation simple et limpide
- Bibliothèque de patches complète
- Conçu pour la scène
- Module
- Types et paramètres d'effets
- Patch/groupe/banque
- Modes
- Mode store
- Mode bypass/mute
- Mode spécial
- Fonction RTM
- Connexion à l'amplificateur de guitare/à l'instrument
- Quand vous utilisez les effets
- Quand le gfx-4 est en mode bypass:
- Mise sous tension
- Régler le simulateur d'ampli
- Guide pratique 1
- Mise sous tension
- Choisir la banque
- Choisir le patch
- Spécifier le groupe
- Utiliser la pédale
- Spécifiez le module dont vous voulez modifier des réglages à l'aide des boutons de module.
- Vous pouvez activer/couper alternativement le module d'effet sélectionné en appuyant sur le bouton du module correspondant de la section FX en question.
- Appuyez sur le bouton STORE en mode program ou manual.
- Choisir le patch de destination pour la sauvegarde
- Choisir entre sauvegarde et copie
- Exécuter la sauvegarde/la copie
- Activer le mode de contournement (d'étouffement)
- Accorder la guitare
- Effectuez ce réglage avec les boutons ▲/▼.
- Opérations d'édition
- Choisissez le patch à opérer en mode program.
- Choisissez le module de destination voulu en appuyant sur le bouton du module en question (comp/od/env, DRIVE, equalizer, PEDAL, modulation, delay/reverb).
- Pour activer/couper le modulechoisi, appuyez à nouveau sur le bouton de module de la section FX correspondante.
- Pour changer le type d'effet du module spécifique, utilisez les boutons type down/up de la section FX correspondante.
- Régler les paramètres d'effet du module sélectionné avec les commandes de paramètre 1~3 de la section FX correspondante.
- Différences de fonctionnement entre le mode manual et le mode program
- Régler le niveau du patch et le nom du patch
- Régler la sensibilité de la fonction ZNR
- Utiliser la pédale d'expression (fonction RTM)
- Choisissez le patch dont vous pouvez régler la fonction RTM, puis appuyez sur le bouton de module PEDAL en mode manual ou program.
- Appuyez sur le bouton de module PEDAL de sorte que l'écran affiche "EXPVOL
- Réglez les paramètres suivants avec les commandes 1~3 de la section FX 2:
- Appuyez sur le bouton de module PEDAL de sorte que l'écran affiche "ep-drv".
- Réglez les paramètres suivants avec les commandes 1 et 2 de la section FX 2:
- Module COMP/OD/ENV
- Module DRIVE
- Module equalizer
- Module PEDAL
- Module DELAY/REVERB
- Mettez le gfx-4 sous tension en maintenant enfoncé le bouton STORE.
- Appuyez à nouveau sur le bouton STORE.
- Régler la pédale d'expression
- Maintenez le bouton de module PEDAL enfoncé tout en mettant le gfx-4 sous tension.
- Relevez complètement la pédale d'expression et appuyez sur le bouton STORE.
- Enforcez la pédale d'expression jusqu'en bout de course puis retirez votre pied de la pédale (elle-ci se relève légèrement). appuyez alors sur le bouton STORE.
- En cas de problème
- Créer votre son personnel
- - Son de distorsion compact à 2 étages
- Technique pour obtenir une distorsion pleine de détails avec un effet compact et un ampli à lampes
- Exemples de patches
- Pour un ordre de connexion optimum des effets
- Utilisation d'effets "vintage
- Les plus de la pédale d'expression
Marque : ZOOM
Modèle : GFX-4
Catégorie : Effets de guitare
