Marque	BOSS
Modèle	PH-2
Type de produit	Effet de guitare (Phaser)
Alimentation	Pile 9 V (type 6LR61) ou adaptateur secteur BOSS ACA (optionnel, 120/220/240 V)
Modes d'effet	2 modes (Mode 1 : déphasage glissant profond, Mode 2 : effet accentué)
Commande DEPTH	Amplitude du déphasage (tourner dans le sens horaire pour accentuer)
Commande RATE	Vitesse du déphasage (de 14 secondes à 100 millisecondes)
Commande RESONANCE	Réinjection du signal dans l'effet (augmente le dépassement)
Pédale commutateur	Oui, activation/désactivation de l'effet sans clic (système FET)
Indicateur LED	Oui, témoin d'état (allumé quand l'effet est actif) et contrôle de la pile (s'éteint ou faiblit si pile usée)
Connectique entrée	Prise INPUT (Jack 6,35 mm)
Connectique sortie	Prise OUTPUT (Jack 6,35 mm)
Prise adaptateur	Oui, pour adaptateur secteur BOSS ACA
Compartiment pile	Accessible par vis avant (dévisser pour ouvrir)
Entretien	Retirer la pile en cas d'inutilisation prolongée pour éviter les coulures
Sécurité	Débrancher les câbles d'entrée lorsque l'unité n'est pas utilisée

FOIRE AUX QUESTIONS - PH-2 BOSS

Comment remplacer la pile du BOSS PH-2 ?

Desserrez la vis à l'avant de la pédale et relevez le couvercle. Retirez la pile usagée, déconnectez la fiche, puis connectez la fiche à une nouvelle pile 9V en respectant la polarité (+/-). Placez la pile dans son emplacement, refermez le couvercle en veillant à ne pas pincer le cordon, puis serrez la vis.

Que faire si l'indicateur LED ne s'allume pas ?

Si l'indicateur ne s'allume pas ou est faible, cela indique généralement que la pile est usée. Remplacez-la par une neuve. Si le problème persiste, vérifiez que la pédale est bien enfoncée pour activer l'effet (l'indicateur s'allume quand l'effet est actif).

Quels adaptateurs secteur sont compatibles avec la PH-2 ?

Les adaptateurs secteur optionnels BOSS ACA sont compatibles : ACA-120 (pour courant 120 V), ACA-220 (pour 220 V) et ACA-240 (pour 240 V). Veillez à utiliser le modèle correspondant à votre tension secteur.

Comment nettoyer la pédale BOSS PH-2 ?

Pour nettoyer la pédale, utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants. Évitez de laisser la pédale dans un environnement humide ou poussiéreux. Débranchez tous les câbles avant le nettoyage.

Pourquoi le son est-il faible ou l'effet absent ?

Cela peut être dû à une pile usée : remplacez-la. Vérifiez également que la pédale est bien activée (l'indicateur doit être allumé). Assurez-vous que les câbles sont correctement branchés sur les prises INPUT et OUTPUT. Enfin, réglez les boutons DEPTH, RATE et RESONANCE à des positions adaptées.

Quelle est la différence entre Mode 1 et Mode 2 ?

Le Mode 1 produit un son déphasé glissant profondément des hautes aux basses fréquences. Le Mode 2 donne un son déphasé avec un effet plus accentué et prononcé.

Comment connecter la PH-2 à ma guitare et à mon ampli ?

Branchez votre guitare sur la prise INPUT de la PH-2, puis reliez la prise OUTPUT à l'entrée de votre amplificateur. Assurez-vous que tous les câbles sont bien connectés. Ensuite, réglez les commandes comme indiqué dans la notice et pressez la pédale pour activer l'effet.

Que contrôle le bouton DEPTH ?

Le bouton DEPTH contrôle l'amplitude de l'effet de déphasage. En tournant dans le sens des aiguilles d'une montre, l'effet devient plus prononcé.

Que contrôle le bouton RESONANCE ?

Le bouton RESONANCE commande la quantité de signal réinjecté dans l'effet. Tourner dans le sens horaire augmente le dépassement, rendant le son plus artificiel et accentué.

Que faire si un clic se fait entendre lors de l'activation de l'effet ?

Le BOSS PH-2 utilise un système de communication FET qui élimine les clics audibles. Si vous entendez un clic, vérifiez que la pédale est correctement enfoncée et que la pile est en bon état. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI PH-2 BOSS

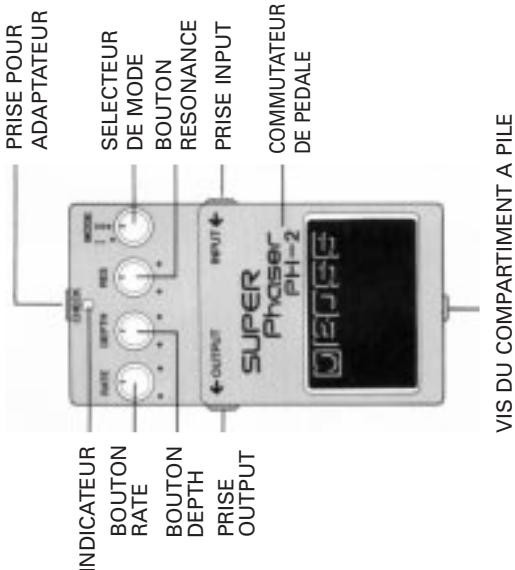

La Phaser PH-2 BOSS, avec

des circuits de décalage de

phase à 12 niveaux, autorise

des effets plus prononcés que

toute autre unité de ce Deux effets de phase

totalement différents peuvent être obtenus par simple changement de la position d'un bouton. Grâce à un circuit antilogarithmique dans le filtre, le PH-2 donne un effet de modulation sans accident. L'indicateur s'allume quand l'effet est actif, aussi pouvez-vous voir en un instant si l'effet est enclenché ou non.

Bouton DEPTH

Ce bouton commande l'amplitude de l'effet de déphasage. Le tourner dans le sens des

aiguilles d'une montre accentue l'effet.

Bouton resonance

Ce bouton commande la quantité de signal réinjecté dans l'effet. Le tourner dans le sens des aiguilles d'une montre augmente le dépassement, rendant le son créé encore plus artificiel.

En position Mode1, un son déphasé glissant profondément des hautes aux basses fréquences est obtenu. Le Mode2 est un son déphasé avec un effet accentué.

Connectez une guitare ou un autre instrument de musique électronique à cette prise

VIS du compartiment de PILE

Dévisser cette vis pour ouvrir la pédale afin d'atteindre le compartiment à pile. * Ne retirez pas la vis de la pédale.

Prise pour adaptateur

Connectez un adaptateur secteur (ACA-120, 220 ou 240V) BOSS à cette prise.

Bouton RATE

Ce bouton commande la vitesse de l'effet de déphasage. À fond dans le sens des aiguilles d'une montre, un déphasage de 100 milliseconds est obtenu. À fond dans le sens inverse, le déphasage part en 14 secondes.

Prise OUTPUT

Cette prise envoie le signal à l'amplificateur.

PEDALE Commutateur

Presser cette pédale commute l'effet ON ou OFF.

• Grâce à un système de communication FET unique, vous n'entendez aucun "clic" audible.

Indicateur

Avec cette diode, vous pouvez voir si la pédale est en ou hors service, même sur les scènes les plus noires. Cet indicateur vous permet également de contrôler la pile. Lorsqu'il est temps de remplacer la pile, l'indicateur ne s'allume plus ou est affaibli.

CONNEXION DE LA PH-2 * Débranche cette unité lorsqu'elle n'est pas utilisée. Veillez principalement à retirer toute fiche de la prise INPUT.

1. Àprouv avoir connecté tous les cordons nécessaires, réglez tous les curseurs de la façade comme illustré
2. Pressez la pédale pour activer l'effet. Si l'indicateur ne s'allume pas, pressez à nouveau la pédale.
3. Cette diode sert également à contrôler la pile. Si la diode ne s'allume pas ou devient faible, la pile doit être remplaçée.

1. Sélectionnez la position Mode1 ou Mode 2.

1. Tournez la commande RATE en position appropriée.

1. Tournez la commande RESONANCE jusqu'en position appropriée.

1. Tournez la commande DEPTH en position appropriée.

Pile 9 v

1. Desserrez la vis à l'avant de la

pédale et relevez le couvercle de

cette dernière pour l'ouvrir.

1. Retirez la pile de son emplacement

et déconnectez la fiche qui la

retient.

1. Connectez la fiche à la nouvelle pile

et placez celle-ci dans son

emplacement.

• Veillez à respecter la polarité (+/-).
• Faites glisser le ressort sur sa base

refermez la pédale.

• Evitez de pincer le cordon de pile dans le

ressort.

1. Ensuite, insérez la vis dans le rail de

guidage et serrez-la correctement.

• Quand la PH-2 n'est pas utilisée durant une longue période, retirez la pile pour éviter tout risque de coulure de cette-ci.
• Si la tension de la pile faiblit, l'effet devient inférieur ou aucun son n'est produit. Pour éviter cela, remplacez la pile. Veillez à garder la pile bien connectée même lorsque vous utilisez l'adaptateur.

ADAPTATEUR SECTEUR (OPTIONNEL) ACA-220 BOSS pour courant 220V

ACA-120 BOSS pour courant 240 V

ACA-240 BOSS

pour courant 117 V
