MODE D'EMPLOI ML-2 BOSS

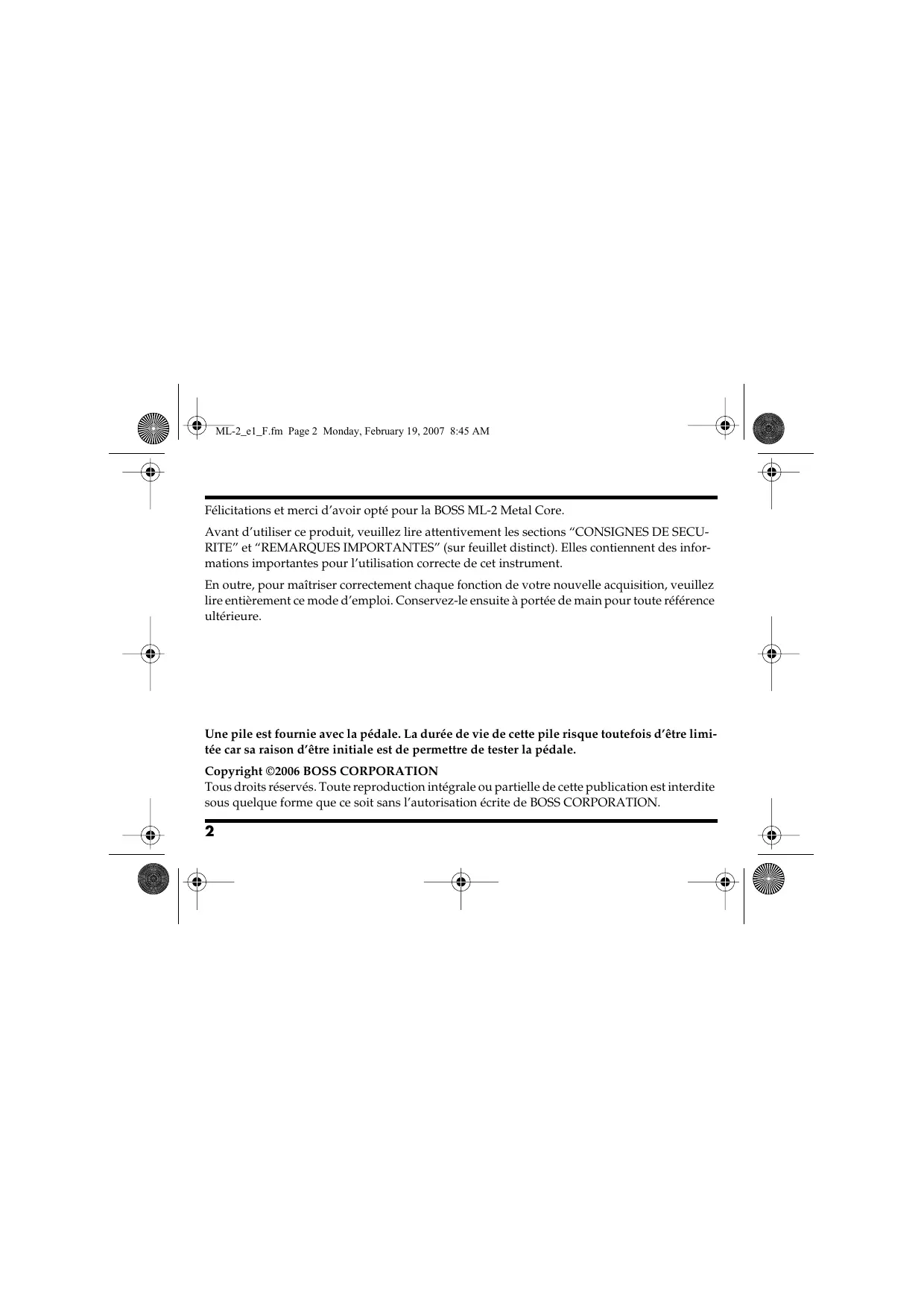

Alimentation par pile & adaptateur FET ML-2_e1_F.fm Page 2 Monday, February 19, 2007 8:45 AM Félicitations et merci d’avoir opté pour la BOSS ML-2 Metal Core. Avant d’utiliser ce produit, veuillez lire attentivement les sections “CONSIGNES DE SECURITE” et “REMARQUES IMPORTANTES” (sur feuillet distinct). Elles contiennent des informations importantes pour l’utilisation correcte de cet instrument. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement ce mode d’emploi. Conservez-le ensuite à portée de main pour toute référence ultérieure. Une pile est fournie avec la pédale. La durée de vie de cette pile risque toutefois d’être limitée car sa raison d’être initiale est de permettre de tester la pédale. Copyright ©2006 BOSS CORPORATION Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l’autorisation écrite de BOSS CORPORATION.

ML-2_e1_F.fm Page 3 Monday, February 19, 2007 8:45 AM Caractéristiques principales ● La ML-2 produit une solide distorsion avec une attaque frontale, idéale pour riffs metal meurtriers. ● La commande LOW génère un son grave et profond, même sans aller jusqu’au bout de ses capacités. ● La commande HIGH permet de générer des sons d’une attaque mordante et des aigus ciselés.

1. Prise pour adaptateur

Cette prise sert à brancher un adaptateur secteur en option (de la série BOSS PSA). L’utilisation d’un adaptateur secteur vous permet de jouer sans vous soucier de l’autonomie de la pile.

• Servez-vous exclusivement de l’adaptateur secteur spécifié (série PSA) et assurez-vous que la tension de l’installation électrique correspond bien à la tension indiquée sur le corps de l’adaptateur. D’autres adaptateurs peuvent utiliser une polarité différente ou être conçus pour une autre tension; leur utilisation peut donc provoquer des dommages, des pannes ou des électrocutions.
• Si vous branchez l’adaptateur secteur quand l’appareil est sous tension, l’alimentation est tirée de l’adaptateur.
• Vous pouvez installer une pile dans la ML-2 quand vous l’alimentez avec l’adaptateur secteur: ainsi, en cas de coupure d’alimentation (câble débranché ou panne de courant), vous pouvez continuer à jouer. ML-2_e1_F.fm Page 5 Monday, February 19, 2007 8:45 AM Description

Ce témoin indique si l’effet est actif/coupé et sert aussi de témoin pour la pile. Il s’allume quand l’effet est actif. Desserrez cette vis pour ouvrir la pédale et remplacer la pile.

• Si, quand la pédale est alimentée par pile, le témoin CHECK perd de son intensité (ou ne s’allume plus du tout) lorsque vous tentez d’activer l’effet, la pile doit être remplacée. Pour en savoir plus, voyez “Remplacer la pile” (p. 11).
• Le témoin CHECK indique si l’effet est appliqué ou non. Il n’indique pas si la pédale est sous ou hors tension.

Branchez cette sortie à l’entrée d’un ampli de guitare ou d’un autre processeur d’effets.

• Pour en savoir plus, voyez “Remplacer la pile” (p. 11).

Cette prise reçoit les signaux d’une guitare, d’un autre instrument de musique ou d’un autre effet.

• La prise INPUT fait aussi office de commutateur d’alimentation. La pédale est mise sous tension quand vous branchez un câble à la prise INPUT; elle est mise hors tension dès que vous débranchez le câble. Quand vous n’utilisez pas la pédale, veillez à débrancher la fiche de la prise INPUT.

Cette pédale active/coupe l’effet.

Règle les hautes fréquences de l’effet. Tournez la commande à droite pour accentuer l’aigu et souligner l’attaque du piqué. Tournez-la à gauche pour atténuer l’aigu au profit du grave.

Détermine le niveau du signal d’effet.

Règle les basses fréquences de l’effet. Tournez la commande à droite pour accentuer le grave ou à gauche pour l’atténuer.

Cette commande détermine l’intensité de la distorsion. Tournez la commande à droite pour intensifier la distorsion. ML-2_e1_F.fm Page 7 Monday, February 19, 2007 8:45 AM Connexions

• L’insertion d’une fiche dans la prise INPUT met le produit sous tension.
• Mettez d’abord tous les appareils connectés sous tension avant d’augmenter le volume de l’ampli.
• Nous recommandons l’utilisation d’un adaptateur secteur car la consommation de ce produit est relativement élevée. Si vous préférez néanmoins utiliser une pile, optez pour une pile alcaline.
• Pour éviter tout dysfonctionnement et pour ne pas endommager les haut-parleurs ou les autres périphériques, diminuez le volume et coupez l’alimentation de tous les appareils avant d’effectuer les connexions.
• Vous pouvez installer une pile même quand vous utilisez l’adaptateur secteur; ainsi, en cas de coupure d’alimentation (câble débranché ou panne de courant), vous pouvez continuer à jouer.
• Certains câbles de connexion sont équipés de résistances. De tels câbles engendrent un volume extrêmement bas. Contactez le fabricant du câble pour de plus amples informations.

• Lorsque les connexions sont établies, mettez les appareils sous tension en respectant l’ordre spécifié. Si vous ne respectez pas cet ordre, vous risquez de provoquer des dysfonctionnements et/ou d’endommager les enceintes et autres appareils. Pour la mise sous tension: Mettez l’ampli de guitare sous tension en dernier. Pour la mise hors tension: Mettez d’abord l’ampli de guitare hors tension.
• Réglez toujours le volume au minimum avant de mettre ce produit sous tension. Même lorsque le volume est au minimum, certains bruits peuvent être audibles lors de la mise sous tension; c’est parfaitement normal et ce n’est pas dû à un dysfonctionnement.
• Si vous alimentez l’appareil par pile, la luminosité du témoin CHECK diminue dès que la pile est épuisée. Remplacez la pile dans les plus brefs délais. Remarque sur l’emplacement du produit Les pédales compactes BOSS sont pourvues de patins en caoutchouc antidérapants. Selon la matière et la température de la surface sur laquelle vous déposez les pédales, les patins en caoutchouc peuvent se décolorer ou laisser des traces sur la surface. Vous pouvez placer un morceau de feutre ou de tissu sous la pédale pour y remédier. Dans ce cas, veillez à ce que le produit ne glisse ou ne se déplace pas accidentellement.

ML-2_e1_F.fm Page 8 Monday, February 19, 2007 8:45 AM Connexions Adaptateur secteur BOSS de la série PSA (en option) OUT 9V DC/200 mA Guitare électrique Ampli de guitare

• Ce produit est équipé d’un circuit de protection. Un délai de quelques secondes s’écoule lors de la mise sous tension avant que le produit ne fonctionne normalement.

1. Après avoir effectué les

connexions (p. 7), réglez les commandes de la façon illustrée.

2. Enfoncez la pédale pour

activer l’effet. (Le témoin CHECK s’allume quand l’effet est actif.)

4. Réglez l’aigu avec la commande HIGH.

3. Réglez l’intensité de la

distorsion avec la commande DIST.

5. Réglez le grave avec la

6. Réglez le volume de sortie

avec la commande LEVEL. En principe, vous devriez régler la commande LEVEL pour qu’il n’y ait pas de différence de niveau quand l’effet est activé et quand il est coupé.

ML-2_e1_F.fm Page 11 Monday, February 19, 2007 8:45 AM Remplacer la pile Si la luminosité du témoin diminue ou s’il s’éteint quand un effet est actif, la pile est (presque) épuisée et doit être remplacée. Changez la pile en suivant la procédure ci-dessous.

• Nous recommandons l’utilisation d’un adaptateur sec1. Desserrez la vis à l’avant de la pédale et teur car la consommation de ce produit est relativerelevez la pédale. ment élevée. Si vous préférez néanmoins utiliser une pile, optez pour une pile alcaline. Vis Pédale Base du ressort Câble de pile Ressort Orifice de la vis

2. Retirez la pile épuisée de son logement et

débranchez les contacts de la pile.

3. Branchez les contacts à la nouvelle pile et

insérez-la dans le logement.

• Veillez à respecter la polarité de la pile (“+” et “–”).

4. Glissez le ressort sur sa base au dos de la

pédale et refermez-la.

• Evitez de pincer le câble du connecteur de pile à l’intérieur de la pédale, dans le ressort ou le logement de la pile. Contacts de la pile Logement de la pile Pile 9V

• Vous pouvez laisser la vis sur la pédale lors du remplacement de la pile.

5. Insérez la vis dans l’orifice et serrez-la

ML-2_e1_F.fm Page 12 Monday, February 19, 2007 8:45 AM Dépannage Impossible de mettre la pédale sous tension/le témoin CHECK ne s’allume pas ● L’adaptateur secteur spécifié (de la série PSA en option) est-il correctement branché? Vérifiez la connexion de l’adaptateur secteur (p. 7).

• Utilisez uniquement l’adaptateur secteur spécifié pour la ML-2. ● La pile est (presque) épuisée? Remplacez la pile (p. 11).
• La pile fournie avec cette pédale sert avant tout à tester ce produit et sa durée de vie est donc limitée.
• Nous recommandons l’utilisation d’un adaptateur secteur car la consommation de ce produit est relativement élevée. Si vous préférez néanmoins utiliser une pile, optez pour une pile alcaline.
• Pour éviter d’épuiser la pile trop rapidement, veillez à débrancher la fiche de la prise INPUT quand vous n’utilisez pas la pédale (p. 5). ● La guitare est-elle correctement branchée à la prise INPUT? Vérifiez à nouveau la connexion (p. 7).

• Un câble doit être branché à la prise INPUT pour que l’effet puisse être activé.
• Si, en dépit d’un câble branché, la pédale n’est pas alimentée (par pile ou par adaptateur secteur), le témoin CHECK ne s’allume pas lorsque vous essayez d’activer l’effet. Pas de son/volume faible ● L’instrument est-il correctement branché à la ML-2? Vérifiez à nouveau la connexion (p. 7). ● Le réglage de la commande LEVEL est-il trop bas? Plus la commande LEVEL est tournée vers la gauche, plus le volume est bas quand l’effet est activé. Tournez la commande LEVEL vers la droite pour augmenter le volume. ● Avez-vous baissé le volume au minimum sur l’ampli ou le processeur d’effets connecté? Vérifiez les réglages sur l’appareil branché. ● La pile est (presque) épuisée? Remplacez la pile (p. 11). ML-2_e1_F.fm Page 13 Monday, February 19, 2007 8:45 AM Exemples de réglages Riff redoutablement “heavy” Infragrave extrême Metal explosif Son gothic

Durée de vie estimée des piles en utilisation continue: Carbone: 3 heures, alcaline: 10 heures. Ces chiffres varient selon les conditions d’utilisation.

La pile fournie avec cette pédale sert avant tout à tester ce produit et sa durée de vie est donc limitée. Nous vous conseillons de la remplacer par une pile sèche alcaline. Option ................................................ Adaptateur secteur (de la série PSA)

En vue d’améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable. ML-2_e1_F.fm Page 17 Monday, February 19, 2007 8:45 AM MEMO

ML-2_e1_F.fm Page 19 Monday, February 19, 2007 8:45 AM Pour les pays de l’UE Ce produit répond aux normes de la directive européenne 89/336/EEC. Pour les Etats-Unis
