MODE D'EMPLOI AK9428AS Zephyr

Numéro de modèle ____

Numéro de série ____

Date d'achat ____

Détaillant

MISE EN GARDE DE SÉCURITÉ 2-3

LISTE DU MATÉRIEL.... 4

INSTALLATION

Feuille de calcul pour le conduit 5

Espace libre et hauteur de montage.... 6

Options d'installation pour le conduit.... 7

Spécifi cations.... 8

Électricité 9

Préparation et installation des armoires.... 10

Préparation pour conduit vertical 11

Préparation pour conduit horizontal.... 12-14

COMMANDES

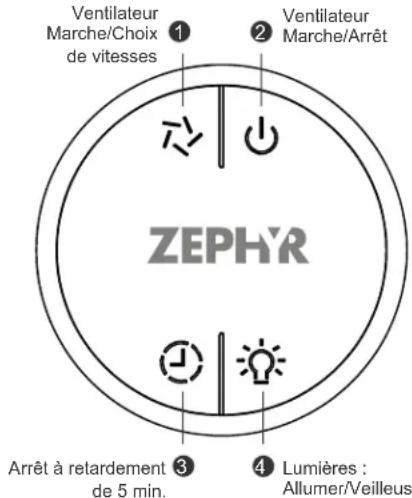

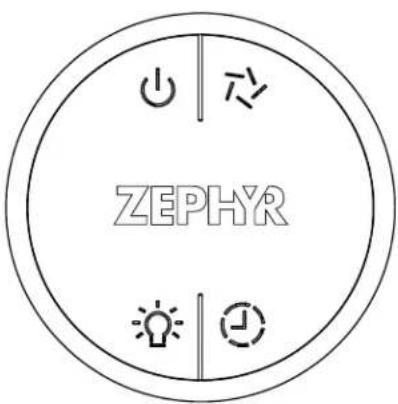

Commandes à effi eurement.... 15

Interface utilisateur.... 16

Commande à distance RF 17

ENTRETIEN

Installation et nettoyage des fi Itres.... 18

DÉPANNAGE 19

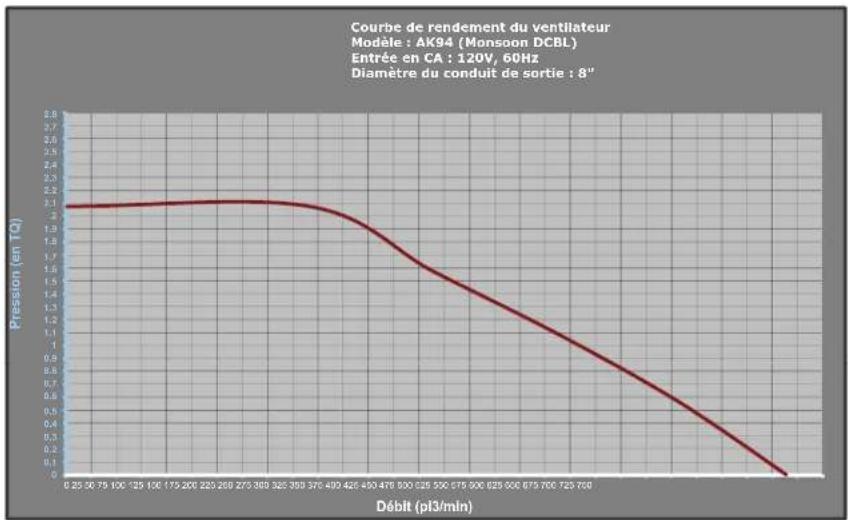

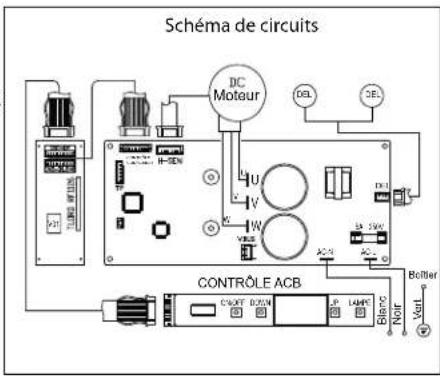

TABLEAU DE RENDEMENT DU VENTILATEUR ET SCHÉMA DE CÂBLAGE.... 20

LISTES DES ACCESSOIRES ET DES PIÈCES ...... 21

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES :

a. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant.
b. Avant de procéder au nettoyage ou à l'entretien de l'appareil, éteignez l'alimentation du panneau électrique et bloquez le dispositif de déconnexion pour éviter que l'alimentation électrique ne soit accidentellement rallumée. Si le dispositif de sectionnement d'électricité ne peut être bloqué, attachez un avertissement (comme une étiquette) bien en vue sur le tableau électrique.

ATTENTION

Pour ventilation générale seulement. N'utilisez pas cet appareil pour évacuer des vapeurs et des matériaux explosifs ou dangereux. Prenez garde lors de l'utilisation d'agents nettoyants ou de détergents. Ne devrait être utilisé que dans la cuisine de votre maison.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE FEU DE GRAISSE SUR LA SURFACE DE CUISSON :

a. Ne laissez jamais l'appareil sans surveillance lors de son utilisation à haute température. Les débordements par bouillonnement causent de la fumée et des déversements de graisse qui peuvent prendre feu. Faites chauffer l'huile à des températures basses ou moyennes.
b. Allumez toujours la hotte lorsque vous cuisinez à haute température ou que vous faites fl amber des aliments.
c. Nettoyez fréquemment les ventilateurs de la hotte. La graisse ne devrait jamais s'accumuler dans les ventilateurs ou les filtres.
d. Utilisez des poêlons aux dimensions adéquates. Utilisez toujours une batterie de cuisine correspondant aux dimensions de l'élément.
e. Assurez-vous que le ventilateur, les filtres et les surfaces où la graisse pourrait s'accumuler sont toujours propres.
f. Utilisez le réglage haut de la hotte seulement lorsque nécessaire.
g. Ne laissez pas la hotte sans surveillance lorsque vous cuisine.
h. Utilisez toujours une batterie de cuisine et des ustensiles convenant au type et à la quantité de nourriture que vous préparez.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURE LORS D'UN INCENDIE SUR LA SURFACE DE CUISSON :

a. ÉTOUFFEZ LES FLAMMES avec un couvercle, une plaque à biscuits ou un plateau de métal et éteignez ensuite le brûleur. PRENEZ GARDE AUX RISQUES DE BRÛLURE. Si les fl ammes ne disparaissent pas, ÉVACUEZ LES LIEUX ET APPELEZ LE SERVICE D'INCENDIE.
b. NE PRENEZ JAMAIS UN POÊLON EN FEU – vous pourriez vous brûler.
c. N'UTILISEZ PAS D'EAU, ou un linge à vaisselle mouillé – une violente explosion de vapeur s'ensuivra.
d. Utilisez un extincteur SEULEMENT si :

1. Vous savez que vous possédez un extincteur de classe ABC et vous savez vous en servir.

2. Le feu est faible et ne s'est pas répandu depuis son point d'origine.

3. Vous avez appelé le service d'incendie.

4. Vous pouvez sortir facilement de l'endroit où vous combattez le feu.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, SUIVEZ LES CONSIGNES SUIVANTES :

a. Les travaux d'installation et de câblage électrique doivent être faits par une personne qualifiée selon les stipulations de tous les normes et standards en vigueur, dont les normes des constructions ayant une cote de résistance au feu.
b. Pour prévenir les contre-explosions, une certaine quantité d'air est nécessaire pour la combustion et l'évacuation des gaz par le carneau (cheminée) de l'appareil de combustion. Respectez les directives du fabricant d'outillage de chauffage et les normes de sécurité comme celles publiées par la NFPA (Association nationale des services d'incendie), par la Société américaine des ingénieurs en chauffage, réfrigération et climatisation (ASHRAE) et par les normes des autorités locales.
c. Lorsque vous coupez ou percez un mur ou un plafond, assurez-vous de ne pas endommager le câblage électrique ou toute autre installation technique dissimulée.
d. Les ventilateurs canalisés doivent toujours évacuer l'air à l'extérieur.
e. N'installez JAMAIS un interrupteur à une distance atteignable depuis un bain ou une douche.
f. Assurez-vous que l'alimentation électrique est éteinte avant de procéder à l'installation, au câblage ou à l'entretien de l'appareil.

ATTENTION

POUR RÉDUIRE LES RISQUES D'INCENDIE, N'UTILISEZ QUE DES CONDUITS D'AÉRATION EN MÉTAL. CETTE HOTTE N'EST PAS CONÇUE POUR UNE UTILISATION AVEC UN GRIL EXTÉRIEUR

ATTENTION

Pour réduire les risques d'incendie et pour évacuer l'air convenablement, assurez-vous de canaliser l'air à l'extérieur de la maison. N'installez pas l'échappement du conduit dans les espaces entre les murs, le plafond, le grenier, les vides sanitaires ou le garage.

FONCTIONNEMENT

Laissez toujours les grilles de sûreté et les filtres en place. Sans ces éléments, les ventilateurs en marche pourraient accrocher des cheveux, des doigts ou des vêtements amples.

Le fabricant se dégage de toute responsabilité dans les cas de non-respect des instructions transmises dans le présent manuel pour l'installation, l'entretien et l'utilisation adéquate du produit. Le fabricant se dégage également de toute responsabilité pour des blessures qui résulteraient de la négligence lors de l'utilisation. De plus, la garantie prend fin automatiquement lors de l'entretien inapproprié de l'appareil.

*NOTE : Veuillez communiquer avec nous ou visitez le www.zephyronline.com pour obtenir des révisions avant de procéder à des travaux sur commande.

EXIGENCES ÉLECTRIQUES

Important:

Respectez tous les codes et règlements en vigueur.

Il est de la responsabilité du client de :

• Communiquer avec un installateur-électricien qualifié.
• S'assurer que l'installation électrique est adéquate et qu'elle respecte le Code national de l'électricité, la plus récente édition* du ANSI/NFPA 70 ou des normes du CSA C22.1-94, le Code canadien de l'électricité, section 1, la plus récente édition** du code C22.2 No.0-M91 ainsi que tous les codes et règlements en vigueur.

Si les codes permettent l'utilisation d'un fil de garde isolé et que vous en utilisez un, il est recommandé qu'un électricien qualifié détermine si le cheminement du fi I est adéquat.

N'effectuez pas la mise à la terre à un tuyau de gaz.

Demandez à un électricien qualifi é si vous n'êtes pas certain que la hotte a été mise à la terre adéquatement.

N'introduisez aucun fusible dans le circuit neutre ou de mise à la terre.

Cet appareil requiert une alimentation électrique de 120V 60 Hz. Il doit être connecté à un circuit terminal individuel dûment mis à la terre, protégé par un disjoncteur de circuit ou un fusible temporisé de 15 ou 20 ampères. Le câblage doit compter 2 fils avec mise à la terre. Veuillez vous référer au Diagramme électrique étiqueté sur l'appareil.

AK9428AS / AK9434AS - 219 Watts, 3,5 Ampères

AK9440AS - 225 Watts, 3,6 Ampères

Un raccord de câble (non inclus) pourrait également être exigé par les normes et réglementations locales. Informez-vous des exigences et des normes locales. Achetez et installez le connecteur approprié si nécessaire.

DÉCLARATION DE LA COMMISSION FÉDÉRALE DES COMMUNICATIONS SUR L'INTERFACE

Cet appareil a été testé et respecte les limites de l'article 15 des réglementations FCC en matière d'appareils numériques. Ces limites sont conçues pour fournir une protection adéquate contre tout type d'interférence dans des installations résidentielles.

Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer du brouillage nuisible aux communications radio. Toutefois, nous ne pouvons garantir qu'aucune interférence ne se produise dans certaines installations. Si cet appareil cause du brouillage nuisible à une radio ou une télévision, phénomène que vous pouvez vérifi er en allumant et éteignant l'appareil, nous vous encourageons à tenter de corriger le problème en apportant l'une des mesures suivantes :

• Réorientez l'antenne de réception ou changez-la de place.
• Augmentez l'espace entre l'appareil et le récepteur.
• Branchez l'appareil dans la prise d'un circuit différent de celui où est branché le récepteur.
• Consultez votre détaillant ou un technicien chevronné en radio et télévision pour obtenir de l'aide.

MODÈLES: AK9428AS et AK9434AS et AK9440AS

PIÈCES FOURNIES

1 - Boîtier de hotte interne
3 - Filtres défl ecteurs
2 - Ampoules DEL Zephyr Bloom® de 6 W (3 pour le AK9440AS) (préinstallées)
1 - Ventilateur interne (préinstallé)
1 - Adaptateur circulaire de 8" avec registre
1 - Adaptateur rectangulaire de 3-1/4" x 10" avec registre
2 - Supports de montage pour ventilateur avec conduit horizontal
1 - Plaque supérieure rectangulaire
1 - Trousse de quincaillerie

CONTENU DE LA TROUSSE DE QUINCAILLERIE

PIÈCES NON FOURNIES

(12) #8 × 1/2"

(3) capuchons de connexion

(8) M4 x 6 mm

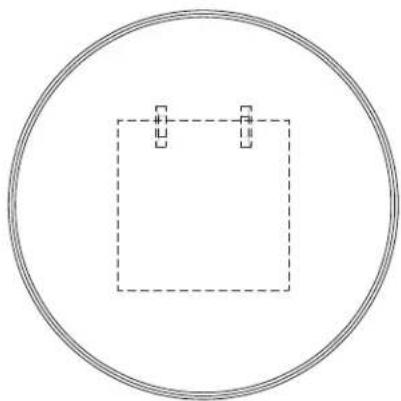

(1) support à commande(1) commande à distance RF

• Conduit d'aération et tous les outils d'installation
• Raccord de câble (si exigé par les codes en vigueur)

Pièces de conduit		Longueur x Nombre utilisé	Total
	3-1/ 4" x 10" rect., droit	1 pi x ( ) =	pi
	6" circ., droit	1 pi x ( ) =	pi
	7" circ., droit	1 pi x ( ) =	pi
	3-1/ 4" x 10" rect.,coude à 90°	15 pi x ( ) =	pi
	3-1/ 4" x 10" rect.,coude à 45°	9 pi x ( ) =	pi
	3-1/ 4" x 10" rect.,coude platà 90°	24 pi x ( ) =	pi
	3-1/ 4" x 10" embout muralrect./registre	30 pi x ( ) =	pi
	3-1/ 4" x 10" rect. à circ.de 6"	5 pi x ( ) =	pi
	3-1/ 4" x 10"coude à 90°rect. à circ.de 6"	20 pi x ( ) =	pi
	6" circ.,coude à 90°	15 pi x ( ) =	pi
	6" circ.,coude à 45°	9 pi x ( ) =	pi
Sous-total - colonne 1=			pi

Pièces de conduit		Longueur xNombre utilisé	Total
	6"embout muralcirc./registre	30 pi x( )=	pi
	6"chapeau detoiture circ.	30 pi x( )=	pi
	6" circ. àrect. de3-1/4" x 10"	1 pi x( )=	pi
	6" circ. àrect. de3-1/4" x 10",coude à 90°	16 pi x( )=	pi
	7" or 10"circ.,coude à 90°	15 pi x( )=	pi
	7" or 10"circ.,coude à 45°	9 pi x( )=	pi
	7" or 10"emboutmuralcirc./registre	30 pi x( )=	pi
	7" or 10"circ., chapeau de toiture	30 pi x( )=	pi
	7" circ. àrect. de3-1/4" x 10"	8 pi x( )=	pi
	7" circ. àrect. de3-1/4" x 10",coude à 90°	23 pi x( )=	pi
Sous-total - colonne 2 =Sous-total - colonne 1 =Total du conduit =			pi
			pi
			pi

Longueur maximale du conduit d'aération: Pour un mouvement d'air convenable, la longueur totale d'un conduit d'aération ne devrait pas compter plus que l'équivalent de 100 pieds.

CONDUIT D'AÉRATION

Un conduit rectangulaire d'un minimum de 3-1/4" x 10" ou circulaire de 8" doit être utilisé pour assurer une circulation d'air maximale.

N'utilisez que des conduits en métal rigide. Les conduits souples pourraient réduire la circulation d'air jusqu'à 50 %.

Utilisez la feuille de calcul pour obtenir la longueur totale du conduit (page 5) lorsque vous utilisez des coudes, des pièces de changements de direction et des bouches d'aération.

Lorsqu'il est possible de le faire, diminuez TOUJOURS le nombre de pièces et de changements de direction. Si un long tronçon de conduit est nécessaire, augmentez le diamètre du conduit.

Si des changements de direction ou des adaptateurs sont nécessaires, installez-les le plus loin possible de l'ouverture et le plus éloigné possible – séparés par au moins une pièce standard – l'un de l'autre.

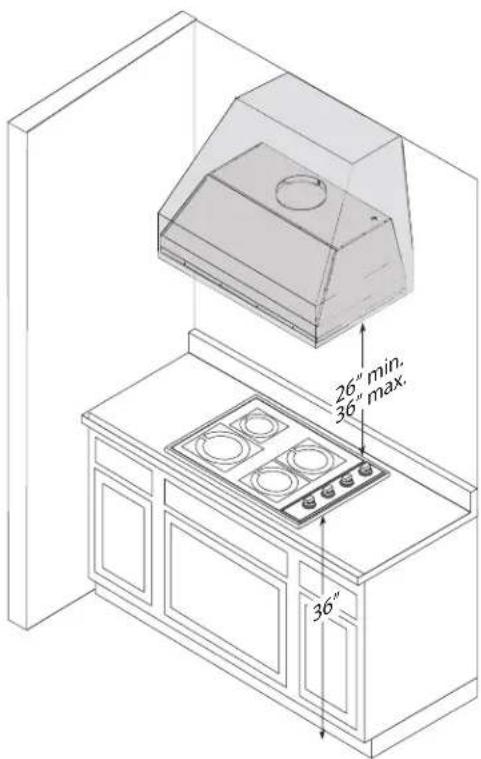

La hauteur de montage minimale ne devrait pas être moins de 26".

La hauteur de montage maximale ne devrait pas outrepasser 36".

Il est important d'installer la hotte à la hauteur de montage adéquate. Les hottes installées trop basses pourraient être endommagées par la chaleur en plus de présenter des risques d'incendie plus élevés tandis que les hottes installées trop hautes seront diffi ciles à atteindre et verront leur effi cacité et leur rendement réduits.

Si elles sont disponibles, consultez les exigences de hauteur d'espace libre requise par le fabricant de la cuisinière ainsi que la hauteur recommandée de montage de la hotte au-dessus de la surface de cuisson.

Conduit vertical:

Circulaire d'au moins 8"

Conduit horizontal:

Circulaire d'au moins 8" ou rectangulaire d'au moins 3- 1/4 " x 10"

ENDOMMAGEMENT LORS DE LA LIVRAISON/INSTALLATION:

• Veuillez vous assurer qu'aucune des pièces de l'appareil n'est endommagée avant l'installation.
• Si l'appareil est endommagé durant la livraison, retournez l'appareil à l'endroit où vous l'avez acheté pour réparation ou remplacement.
• Si l'appareil est endommagé par le client, la réparation ou le remplacement est à la charge du client
• Si l'appareil est endommagé par l'installateur (si autre que le client), le client et l'installateur doivent en venir à une entente pour la réparation ou le remplacement.

AVERTISSEMENT DE RISQUE D'INCENDIE

N'évacuez ou ne terminez JAMAIS l'échappement du conduit dans les espaces entre les murs, les vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l'extérieur de la maison, à moins que l'option de reprise d'air ne soit utilisée.

N'utilisez que des conduits en métal pour cloison simple.

Fixez toutes les pièces du conduit avec des vis à tôle et isolez tous les joints avec du ruban adhésif en toile ou du ruban réfl ecteur certifié.

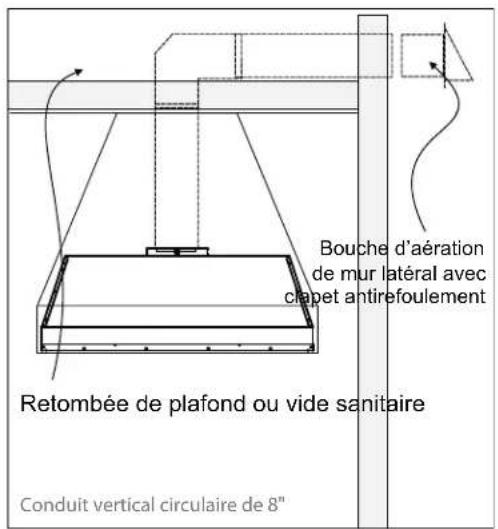

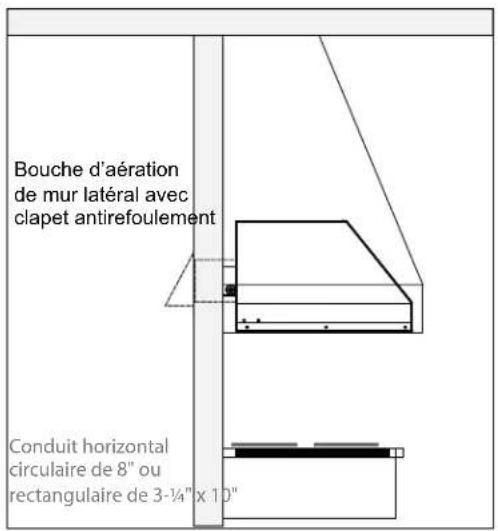

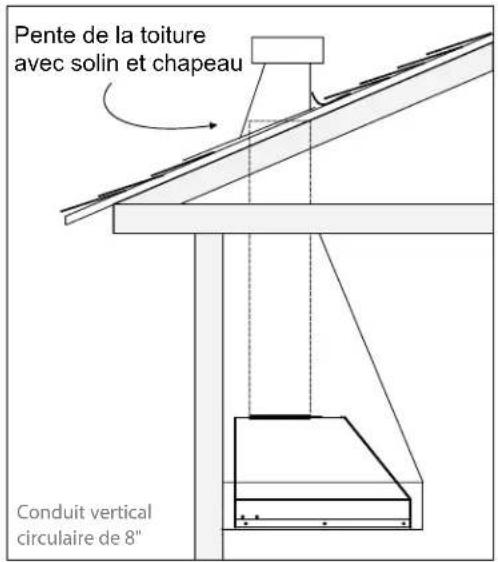

Quelques options pour le conduit d'aération

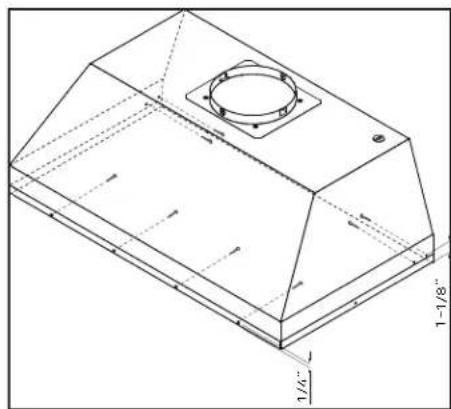

Installation – Spécifi cations de la hotte

Vue 3/4

Vue de haut

Tous les travaux électriques doivent être réalisés par un électricien qualifié ou par une personne possédant l'expérience technique et le savoir-faire nécessaire.

Pour votre sécurité, enlevez le fusible ou ouvrez le disjoncteur de circuit avant de commencer l'installation. N'utilisez pas de cordon prolongateur ou de fi che d'adaptation avec cet appareil.

Suivez les codes et réglementations nationaux ou locaux en vigueur.

Alimentation électrique:

Cet appareil requiert une alimentation électrique de 120V 60 Hz. Il doit être connecté à un circuit terminal individuel dûment mis à la terre, protégé par un disjoncteur de circuit ou un fusible temporisé de 15 ou 20 ampères. Le câblage doit compter 2 fi ls avec mise à la terre. Veuillez consulter le diagramme électrique apposé sur l'appareil.

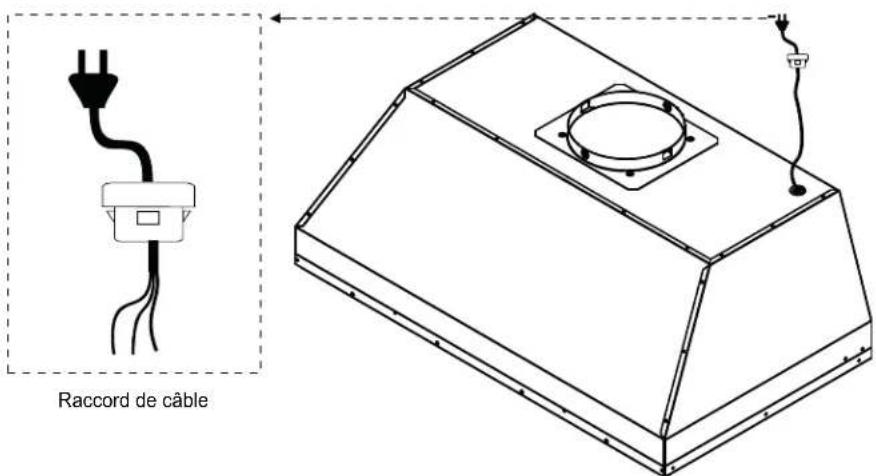

Raccord de câble:

Un raccord de câble (non inclus) pourrait également être exigé par les normes et les réglementations locales. Informez-vous des exigences et des normes locales. Achetez et installez le connecteur approprié si nécessaire.

ATTENTION: Compte tenu du poids et des dimensions de la hotte, au moins deux installateurs sont nécessaires.

Dans la mesure du possible, allumez l'appareil et assurez-vous du bon fonctionnement de toutes les fonctions avant de procéder à l'installation.

1. Enlevez tout le matériel d'emballage et la pellicule de protection avant de procéder à l'installation. Pour éviter d'égratigner ou d'endommager l'acier inoxydable, faites preuve de prudence durant l'installation.

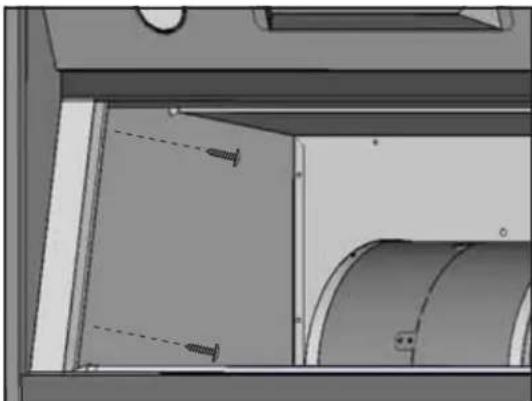

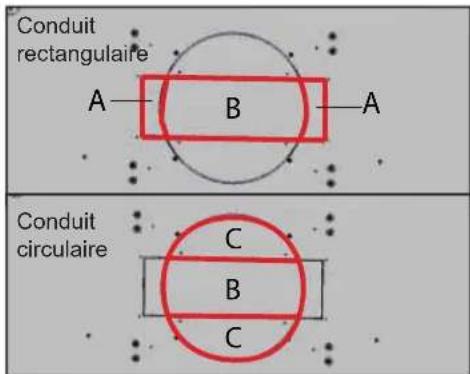

2. Pratiquez une ouverture dans la partie inférieure de l'armoire selon les dimensions apparaissant à la FIG. 1. Si le conduit est installé horizontalement, pratiquez également une ouverture à l'arrière de l'armoire (s'il y a lieu). FIG. 2.

3. Préparez le boîtier pour le fi xer à l'armoire en suivant les étapes de la page 11, pour une installation verticale, ou les pages 12-14, pour une installation horizontale. Passez à l'étape 4 lorsque vous avez terminé la préparation.

4. Soulevez le boîtier jusqu'à l'ouverture sous l'armoire et fi xez-le à l'intérieur de l'armoire à l'aide des huit (8) vis #8 x 1/2" en acier inoxydable; (4) vis à l'avant et (4) vis sur les côtés. FIG. 3.

AVERTISSEMENT : Assurez-vous que la surface à laquelle vous fi xez le boîtier peut soutenir le poids de la hotte AK94, sans quoi une personne pourrait se blesser ou la surface de cuisson ou le comptoir pourraient être endommagés.

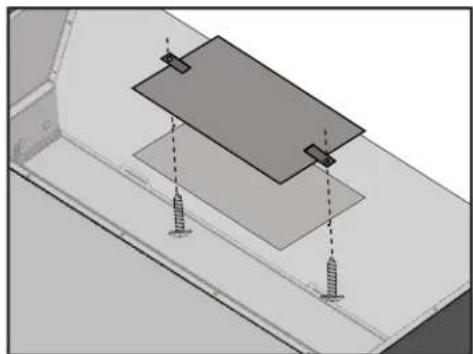

1. Terminez l'installation des composantes électriques et du conduit. Scellez le conduit avec du ruban à conduit certifié en aluminium. Allumez l'appareil, vérifi ez s'il y a des fuites autour des joints et assurez-vous du bon fonctionnement de l'appareil.

NOTE : Si vous n'avez pas accès à la partie supérieure du boîtier, vous pourriez avoir à procéder à l'installation des composantes électriques et du conduit avant d'installer le boîtier.

1. Réinstallez le panneau inférieur que vous avez enlevé au début de l'installation ainsi que les panneaux d'habillage latéraux (s'il y a lieu), le collecteur de graisse et les fi Itres défl ecteurs.

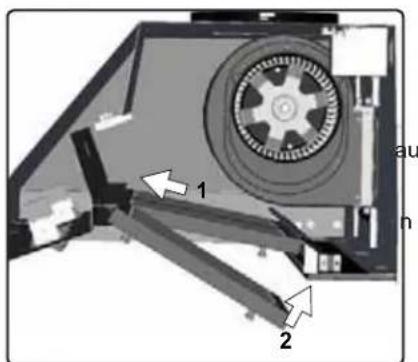

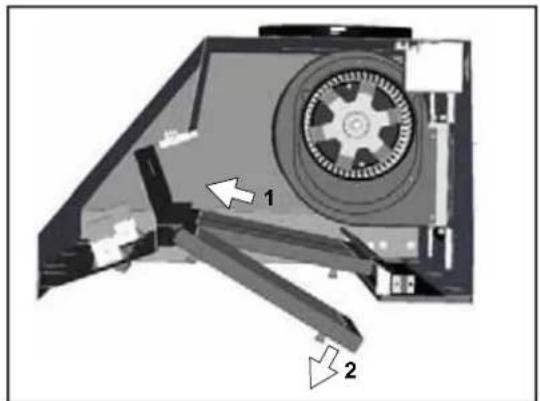

1. Enlevez les fi Itres défl ecteurs de la façon suivante : (1) Tirez le fi Itre vers l'avant du boîtier. (2) Faites pivoter l'arrière du fi Itre vers le bas.

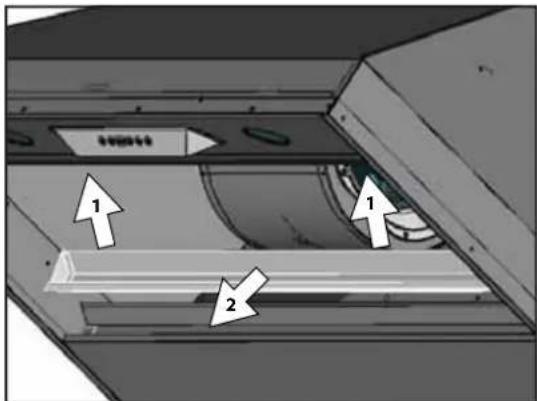

1. Enlevez le collecteur de graisse de la façon suivante : (1) Poussez le collecteur vers le haut pour le libérer du panneau inférieur. (2) Retirez le collecteur du boîtier.

1. (le cas échéant) Enlevez les panneaux d'habillage latéraux en retirant les (2) vis se trouvant à l'arrière de chaque panneau.

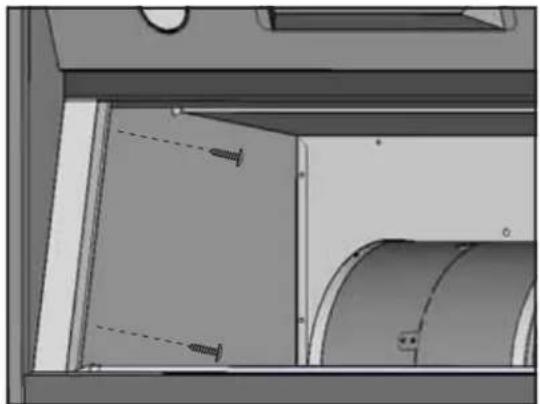

1. Enlevez le panneau inférieur de la façon suivante : (1) Enlevez les (2) vis des deux côtés du panneau inférieur. (2) Tirez le panneau inférieur vers l'avant du boîtier pour le libérer des languettes de verrouillage.

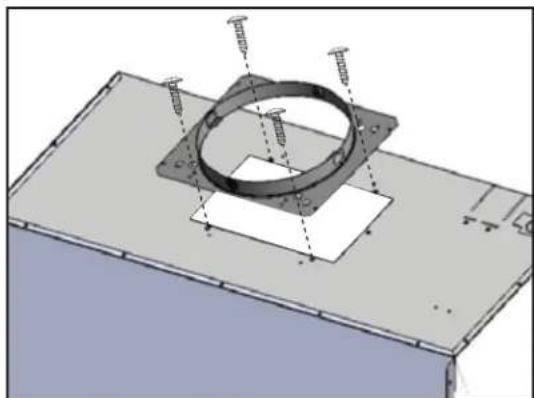

1. Fixez l'adaptateur circulaire de 8" à la partie supérieure du boîtier à l'aide de (4) vis M4 x 6 mm.

1. La préparation pour l'installation verticale du conduit est terminée. Retournez à l'étape 4 de la page 10 pour terminer l'installation.

1. Enlevez les fi Itres défl ecteurs de la façon suivante : (1) Tirez le fi Itre vers l'avant du boîtier. (2) Faites pivoter l'arrière du fi Itre vers le bas.

1. (le cas échéant) Enlevez les panneaux d'habillage latéraux en retirant les (2) vis se trouvant à l'arrière de chaque panneau.

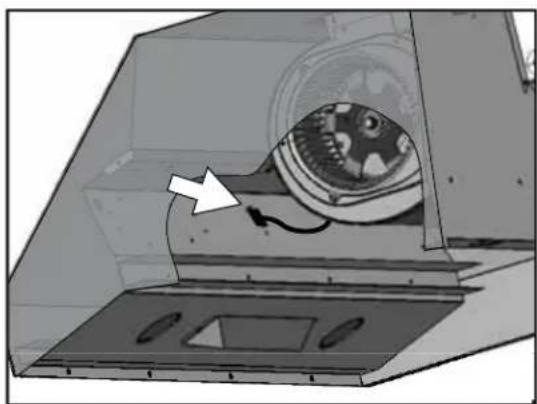

1. Débranchez le connecteur Molex.

1. Enlevez le collecteur de graisse de la façon suivante : (1) Poussez le collecteur vers le haut pour le libérer du panneau inférieur. (2) Retirez le collecteur du boîtier.

1. Enlevez le panneau inférieur de la façon suivante : (1) Enlevez les (2) vis des deux côtés du panneau inférieur. (2) Tirez le panneau inférieur vers l'avant du boîtier pour le libérer des languettes de verrouillage.

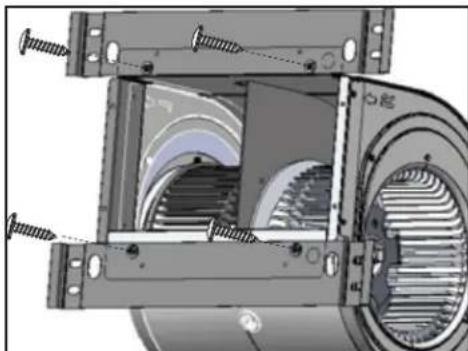

1. Enlevez le ventilateur du boîtier en retirant les (4) vis 3/16" x 3/8" de la partie supérieure du boîtier. Gardez les vis de côté pour une utilisation ultérieure.

1. À l'aide d'un tournevis plat, enlevez l'entrée défonçable circulaire de 8" ou l'entrée défonçable rectangulaire de 3 1/4"x10", toutes deux situés à l'arrière du boîtier.


1. Placez la plaque supérieure rectangulaire sur l'ouverture du boîtier. NOTE : Assurez-vous que les languettes de la plaque se trouvent sur le dessus de la plaque, comme illustré. Fixez la plaque sur le dessus du boîtier à partir de l'intérieur à l'aide des (2) vis 3/16 x 3/8.

1. Enlevez les entrées défonçables A et B pour installer un conduit rectangulaire. Enlevez les entrées défonçables B et C pour installer un conduit circulaire.

Vous devez maintenant fi xer le boîtier à l'armoire en suivant l'étape 4 de la page 10. Une fois que vous avez terminé l'installation du boîtier, continuez l'installation, comme indiqué à la page 14.

1. (Conduit rectangulaire) À partir de l'intérieur du boîtier, installez l'adaptateur rectangulaire de 3-1/4" x 10" dans l'entrée défonçable arrière et fi xez-le à la paroi intérieure arrière du boîtier à l'aide de (8) vis M4 x 6 mm.

1. Fixez (2) supports de conduit horizontal au ventilateur, comme illustré ci-dessus, à l'aide des (4) vis 3/16" x 3/8" que vous avez enlevées à l'étape 6 de la page 12, deux (2) vis pour chaque support.

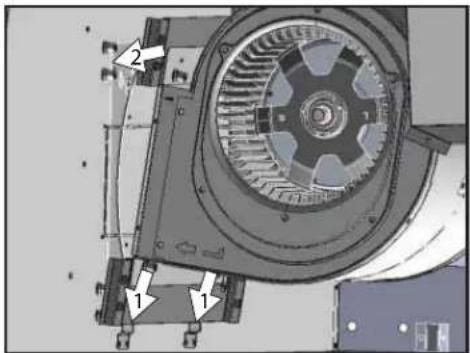

1. Fixez le ventilateur aux écrous captifs de l'intérieur de la paroi arrière du boîtier à l'aide de (8) vis 3/16" x 3/8", soit (4) vis pour chaque support. Scellez tout espace autour de la plaque de l'entrée défonçable avec du ruban à conduit en aluminium. Branchez le connecteur Molex.

1. (Conduit circulaire) À partir de l'intérieur du boîtier, installez l'adaptateur circulaire de 8" dans l'entrée défonçable arrière et fi xez-le à la paroi intérieure arrière du boîtier à l'aide de (4) vis M4 x 6 mm.

1. Placez le ventilateur à l'intérieur du boîtier, comme illustré, de la façon suivante : (1) Appuyez le support inférieur du conduit horizontal sur les deux attaches de soutien situées à l'intérieur de la paroi intérieure du boîtier. (2) Faites pivoter le support supérieur du conduit horizontal de façon à ce qu'il s'engage dans les écrous captifs de la paroi arrière intérieure.

La préparation pour l'installation verticale du conduit est terminée. Retournez à l'étape 5 de la page 10 pour terminer l'installation.

1 Mise en marche/arrêt automatique

Fonction de mise en marche

• La touche Ⓧ permet d'allumer et d'éteindre la hotte (ventilateur et lumières).
• Lorsqu'elle est éteinte, la hotte garde en mémoire la dernière vitesse et le dernier niveau d'éclairage.
  (Exemple : Vous appuyez sur la touche ⓣ lorsque le ventilateur est à la vitesse 4 et que les lumières sont à haute intensité. Si vous appuyez de nouveau sur la touche ⓣ pour allumer la hotte, le ventilateur se remet en marche à la vitesse 4 et les lumières s'allument à haute intensité).

Fonction d'arrêt automatique

• Appuyez sur le bouton Ⓞ et tenez-le enfoncé pendant deux secondes pour que le ventilateur s'allume
  à la vitesse 1. Le symbole ⏻ s'illumine. Après cinq minutes, le ventilateur et les lumières s'éteignent automatiquement.
• Si vous appuyez sur le bouton Ⓐ lorsque la fonction d'arrêt automatique est activée, la hotte s'éteint et annule la fonction d'arrêt automatique.Function.

② Touches de choix de vitesse ∨ ∧

Touche de réduction de la vitesse du ventilateur ⏚

• Appuyez sur ce bouton pour réduire la vitesse du ventilateur. 6 (Rafale), 5, 4, 3, 2, 1.
• Si le ventilateur est à la vitesse 1 lorsque vous appuyez sur cette touche, il s'éteint.

Touche d'augmentation de la vitesse du ventilateur √

• Appuyez sur ce bouton pour augmenter la vitesse du ventilateur. 1, 2, 3, 4, 5, 6 (Rafale).
• Si la hotte est éteinte lorsque vous appuyez sur cette touche, le ventilateur s'allume à la vitesse 1. Mode Rafale
• Cette vitesse est conçue pour changer l'air intensément et rapidement lorsqu'une grande quantité de fumée est générée. Après trois minutes, le ventilateur passe automatiquement à la vitesse 5.

③ Touche des lumières

• Il y a deux intensités pour les lumières DEL Zephyr Bloom® : haute et basse.
• Lorsqu'elles sont éteintes, appuyez une fois pour allumer les lumières à haute intensité. Les mots « lights hi » apparaissent pendant deux secondes à l'écran ACL.
• Appuyez de nouveau pour les mettre à basse intensité. Les mots « lights lo » apparaissent pendant
  deux secondes avant de disparaître lentement.
• Appuyez encore une fois pour éteindre les lumières.

4 Écran ACL

- Affiche les renseignements sur l'utilisation, consultez la page 16 pour plus d'information.

Indicateur de nettoyage des filtres à tamis (toujours en fonction)

- Après 30 heures d'utilisation du ventilateur, le symbole ■ et les mots « clean mesh filter » s'illuminent, indiquant qu'il est temps de nettoyer les filtres à tamis. Le symbole et les mots restent illuminés jusqu'à la réinitialisation de la fonction.

- Pour réinitialiser : Lorsque la hotte est éteinte, appuyez et tenez la touche √ enfoncée pendant trois secondes. Après trois secondes, le symbole ■ et les mots « clean mesh filter » s'éteignent et le temporisateur de 30 heures est réinitialisé.

Indicateur de purification d'air

- La fonction de purification d'air allume le ventilateur pour une période de dix minutes toutes les quatre heures pour enlever l'air stagnant qui flotte dans la cuisine.

- Pour activer la fonction de purification d'air :

- Lorsque la hotte est éteinte, appuyez et tenez simultanément les touches Ⓧ et Ⓐ pendant trois secondes. Le symbole Ⓧ et les mots « clean air » s'illuminent et le ventilateur se met en marche à la vitesse 1 pendant dix minutes. Après dix minutes, le ventilateur s'éteint et le temporisateur de quatre heures est réinitialisé. - Le symbole Ⓧ reste illuminé lorsque la fonction de purification d'air est activée, même si le ventilateur n'est pas allumé.

- Pour désactiver la fonction de purification d'air :

- Lorsque la hotte est éteinte, appuyez et tenez simultanément les touches Ⓧ et Ⓐ pendant trois secondes jusqu'à ce que le symbole ⚙ s'éteigne.

- Si l'utilisateur change la vitesse du ventilateur lorsque la fonction de purification d'air est en cours de marche, les mots « clean air » s'éteignent, mais le symbole reste illuminé. Si l'utilisateur appuie sur la touche , la période de quatre heures est réinitialisée.

Mise en garde de la Commission fédérale des communications: Dans le but d'assurer une conformité continue, toute modification apportée sans l'approbation expresse du parti responsable de la conformité pourrait annuler l'autorisation de l'utilisateur de faire fonctionner cet appareil. (Exemple – N'utilisez que des câbles d'interface armés lors du branchement à un ordinateur ou à un périphérique.) Cet appareil respecte l'article 15 des réglementations FCC. Le fonctionnement doit respecter les deux réglementations suivantes : (1) cet appareil ne doit pas causer de brouillage nuisible et (2) cet appareil doit pouvoir recevoir tout type d'interférence, dont des interférences qui pourraient causer un fonctionnement involontaire. La commande à distance peut fonctionner dans des milieux humides, mais ne devrait pas être laissée sur une surface trempée.

Synchronisation: Pour créer un lien unique entre votre hotte et la télécommande s'il vous plaît suivez les étapes ci-dessous: 1. Avec la hotte hors tension, appuyez et maintenez le touche «Lights» sur la hotte jusqu'à ce l'écran LCD clignote sur et en dehors. 2. Appuyez sur la touche «Lights» de la télécommande, les feux sur le capot se mettra en marche. La synchronisation est terminée.

FONCTIONS DE LA COMMANDE À DISTANCE :

① Ventilateur Allumer/Choix de vitesses

Appuyez sur pour mettre le ventilateur en marche et choisir l'une des six vitesses de fonctionnement.

② Ventilateur Marche/Arrêt

Appuyez sur ⏻ pour allumer le ventilateur à la vitesse à laquelle il fonctionnait lorsque vous l'avez éteint. Appuyez de nouveau sur ⏻ et toutes les fonctions de l'appareil s'éteignent, y compris les lumières.

③ Arrêt à retardement

Appuyez sur pour activer la fonction d'arrêt à retardement du ventilateur et des lumières. Le symbole s'allume pour montrer que la fonction est activée. La hotte passera à la vitesse 1 et s'éteindra après 5 minutes.

4 Lumières : Allumer/Veilleuse/Éteindre

Appuyez une fois sur le bouton pour allumer les lumières, une deuxième fois pour les mettre en veilleuse et une troisième fois pour les éteindre.

FONCTIONS DE LA COMMANDE À DISTANCE :

La commande à distance radioélectrique est munie d'un aimant pour un entreposage facile. La commande peut être mise sur n'importe quelle surface magnétique, comme un réfrigérateur ou le support à commande Zephyr (FIG. 4). Le support à commande peut s'installer à une prise électrique standard pour un rechargement facile. Note : Le support à commande ne recharge pas la commande à distance RF.

La distance maximale de l'appareil à laquelle la commande fonctionne est de 15 pieds.

ENTRETIEN DE LA COMMANDE À DISTANCE :

Nettoyez la commande à distance avec des détergents non abrasifs.

Suivez les instructions ci-dessous pour remplacer la pile.

Enlevez le couvercle du compartiment à pile (A) à l'aide d'un tournevis plat pour avoir accès au compartiment de la pile (FIG. 5).

Enlevez la pile et remplacez-la par une pile A23 12V.

L'extrémité négative devrait faire face au

ressort à l'intérieur de la commande à distance.

Remettez le couvercle du compartiment en place et recyclez la vieille pile.

Nettoyez régulièrement les surfaces de la hotte avec de l'eau savonneuse chaude et un chiffon de coton propre. N'utilisez pas de détergent abrasif ou corrosif, de laines d'acier ou de tampons à récurer; ils égratigneront et endommageront les surfaces. N'utilisez pas de produits à blanchir au chlore ou d'agents nettoyants « orange ».

Pour les taches plus tenaces, utilisez du produit dégraissant liquide.

Après le nettoyage, vous pouvez polir les surfaces avec des produits de polissage à acier inoxydable non abrasifs pour redonner de l'éclat et du lustre aux surfaces. Frottez toujours doucement, avec un chiffon de coton propre, et dans le sens du grain.

Nettoyage des fi Itres défl ecteurs

Les filtres déflecteurs installés par le fabricant ont pour fonction de filtrer les résidus et la graisse de cuisson. Bien qu'ils ne nécessitent aucun remplacement sur une base régulière, les fi Itres doivent être nettoyés tous les 30 jours ou lorsque l'icône de nettoyage des filtres ■ s'illumine sur le tableau de commande.

Vous pouvez laver les fi Itres au lave-vaisselle avec de l'eau tiède ou les faire tremper dans de l'eau chaude savonneuse. Séchez les fi Itres et réinstallez-les avant d'utiliser la hotte.

Installation des fi Itres défl ecteurs (FIG. 6):

1. Placez le filtre vis-à-vis de l'entaille supérieure, comme illustré, poussez-la vers le fond du boîtier à l'aide des poignées.
2. Faites pivoter l'arrière du filtre vers le haut de façon à ce qu'il boîtier.
3. Poussez le filtre dans la rainure de l'arrière du boîtier pour le place.

Remplacement des fi Itres défl ecteurs:

Modèle de hotte:	No de pièce	Qtée à commander
AK9428AS / AK9434AS	50210013 (grand)	2
AK9434AS	50210017 (petit)	1
AK9440AS	50210013 (grand)	3

FIG. 6

Nettoyage du collecteur à graisse

Le collecteur à graisse est conçu pour capter les résidus et la graisse qui s'égoutte des fi Itres défl ecteurs. Vous devriez nettoyer le collecteur à graisse en même temps que les fi Itres défl ecteurs. Nettoyez le collecteur à graisse en le faisant tremper dans de l'eau chaude savonneuse et en le frottant doucement avec un chiffon pour enlever

les résidus. Séchez le collecteur à graisse et réinstallez-le avant d'utiliser la hotte.

Comment enlever le collecteur à graisse

Le collecteur à graisse est muni d'une lèvre à crochet qui permet de le fi xer au rebord supérieur du panneau inférieur. Enlevez le collecteur à graisse de la façon suivante :

1. Poussez le collecteur vers le haut pour le libérer du panneau inférieur (FIG. 7-1).

2. Retirez le collecteur du boîtier (FIG. 7-2).

Problème Cause Solution
Après l'installation, l'appareil ne fonctionne pas.	1. Le bloc d'alimentation n'est pas allumé 1. Assurez-vous que l'alimentation du disjoncteur et de l'appareil est allumée
	2. La ligne électrique et le raccord de câble ne sont pas correctement branchés	2. Vérifi ez que le branchement de l'appareil a été fait correctement
	3. Les fi Is électriques du tableau de contrôle et de commande sont débranchés	3. Assurez-vous que les fi Is électriques entre les tableaux de contrôle et de commande sont branchés convenablement
	4. Les câbles du tableau de contrôle sont desserrés.	4. Assurez-vous que les câbles du tableau de contrôle sont branchés adéquatement.
	5. Tableau de contrôle/commande défectueux 5. Remplacez le tableau de contrôle/commande
Les lumières fonctionnent, mais le ventilateur ne tourne pas.	1. Le câble du ventilateur n'est pas branché. 1. Assurez-vous que le câble du ventilateur est branché dans le connecteur Molex.
	2. Le système de protection thermale détecte que le ventilateur est trop chaud pour fonctionner et l'éteint.	2. Le ventilateur fonctionnera normalement lorsque le système de protection thermale aura refroidi
	3. Le condensateur est endommagé 3. Remplacez le condensateur
	4. La broche du connecteur Molex ne fait pas contact.	4. Débranchez le connecteur Molex, vérifi ez les broches situées à l'intérieur du connecteur Molex pour voir si l'une d'elles est trop loin à l'intérieur du connecteur. Replacez la broche au besoin.
	5. Le ventilateur est défectueux, possiblement bloqué.	5. Remplacez le ventilateur.
L'appareil vibre	1. Le ventilateur n'est pas bien fixé en place	1. Fixez bien le ventilateur en place.
	2. La hotte n'est pas bien fi xée en place. 2. Vérifi ez l'installation de la hotte.
	3. L3. La roue du ventilateur est endommagée. 3. Remplacez le ventilateur.
L'appareil émet un siffl ement	1. L'un des fi Itres est mal placé. 1. Ajustez les fi Itres jusqu'à ce que le siffl ement cesse.
	2. Les joints des tuyaux ne sont pas bien scellés ou les conduits ne sont pas connectés adéquatement.	2. Vérifi ez les joints du conduit pour vous assurer qu'ils sont adéquatement scellés.
Le ventilateur fonctionne, mais pas les lumières.	1. L'ampoule DEL est grillée. 1. Remplacez l'ampoule DEL.
	2. La prise de l'ampoule est débranchée. 2. Branchez la prise de l'ampoule.
La hotte ne fonctionne pas bien.	1. La hotte est possiblement installée trop haut par rapport à la cuisinière	1. Ajustez la distance entre la surface de la cuisinière et la base de la hotte entre 26" et 36"
	2. Du vent provenant d'une fenêtre ou d'une porte ouverte avoisinante nuit à la ventilation	2. Fermez toutes les portes et fenêtres pour éliminer les courants d'air
	3. L'ouverture du conduit ou le conduit lui-même est bloqué	3. Enlevez tout ce qui bloque l'ouverture ou le conduit d'aération
	4. L'ouverture du conduit est contre le vent	4. Ajustez l'orientation de l'ouverture du conduit
	5. Mauvaises dimensions de conduit d'aération	5. Remplacez le conduit par un conduit adéquat.
Le filtre vibre.	1. Le filtre est desserré	1. Ajustez ou remplacez le filtre
	2. Le ressort du fi litre est brisé.	2. Remplacez le ressort.
La commande à distance RF ne fonctionne pas	1. La pile est morte.	1. Remplacez la pile par une pile A23 12v.
	2. Mauvaise communication avec le bloc d'alimentation	2. La commande à distance doit se trouver à moins de 15 pieds de l'appareil.
	3. La commande à distance RF a perdu la communication avec la hotte.	3. Réinitialiser liner et à distance par la mise hors tension de commutation au niveau du disjoncteur pendant 5 minutes. Effectuer processus de synchronisation à distance à la page 17.

Modèle AK9428AS / AK9434AS

Tension 120V 60Hz

Consommation d'énergie

Ventilateur Max. 207W

Protégé électroniquement

Modèle AK9440AS

Tension 120V 60Hz

Consommation d'énergie

VentilateurMax. 207W

Protégé électroniquement

DESCRIPTION

N° DE PIÈCE

Pièces de remplacement

Filtre défl ecteur pour AK9428AS/AK9434AS/AK9440AS, grand (chaque) 50210013

Filtre déflecteur pour AK9434AS, petit (chaque)

50210017

Commande à distance RF

14000005

Pour commander des pièces, visitez-nous en ligne au www.zephyronline.com ou communiquez avec nous par téléphone au 1-888-880-8368

POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L'ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368

Zephyr Corporation (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d'œuvre selon les conditions suivantes :

Garantie de trois ans sur les pièces et la lampe LED: Garantie de trois ans à partir de la date d'achat originale du Produit. Nous fournirons sans frais les Produits ou les pièces de remplacement qui comportaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des pièces avant de prendre la décision de remplacer le Produit.

Garantie limitée d'un an sur la main-d'œuvre : Garantie d'un an à partir de la date d'achat originale du Produit. Nous couvrirons sans frais les frais de main-d'œuvre afférents à la réparation du Produit ou des pièces de remplacement qui comportaient des défauts de fabrication. Un an après la date d'achat originale, vous serez responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s'y limiter, les frais liés : (a) à l'entretien normal des Produits et au remplacement des pièces consommables, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été endommagé durant le transport ou étant le résultat d'un mauvais usage, d'une négligence, d'un accident, d'une installation incorrecte ou ne respectant pas les notices d'installation recommandées, d'un entretien ou d'une réparation inapproprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l'utilisation pour laquelle les Produits sont conçus; (d) à l'usure naturelle du fini, à l'usure due à un entretien inadéquat, à l'utilisation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e) aux éclats, entailles ou fissures résultant d'un abus ou d'une mauvaise utilisation du Produit; (f) aux déplacement d'un technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par un accident, un incendie, une inondation ou un cas fortuit. Si vous vous trouvez à l'extérieur du territoire que nous desservons, des frais supplémentaires pourraient s'appliquer pour la livraison des produits à nos points de service désignés pour une réparation sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que le Produit soit réparé, enlevé ou réinstallé. Un an après la date d'achat originale du Produit, vous êtes également responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT CONSTITUE VOTRÉ SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT UN LIEN AVEC L'UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIERE. Certains États ou provinces n'autorisent pas les restrictions sur la durée d'une garantie implicite ou l'exclusion ou la restriction des dommages indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas s'appliquer à votre cas. Dans la mesure où une loi applicable interdit l'exclusion de garanties implicites, la durée de toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L'unique objectif de toute description orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse. Avant d'utiliser ou de permettre l'utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisations prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons le droit d'utiliser des pièces reconstruites ou remises à neuf pour remplacer l'une des fonctionnalités dans le cadre de la présente garantie ou de l'une des parties de la présente garantie. L'acheteur original ne peut transférer la présente garantie et celle-ci n'est valide qu'aux États-Unis et au Canada.

Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir en utilisant l'adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut; (b) donner le numéro du modèle, le numéro d'identification de la pièce ainsi que le numéro de série; et (c) décrire la nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez présenter votre preuve d'achat et la preuve de la date d'achat originale. Si nous déterminons que les exclusions de la garantie énumérées ci-dessus s'appliquent ou si vous vous trouvez dans l'incapacité de nous fournir la documentation nécessaire pour obtenir du service, vous serez responsable de tous les frais d'expédition, de déplacement, de main-d'œuvre ou de tout autre coût afférent au service.

Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
