SBE 660 - Perceuse sans fil METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Caractéristiques techniques principales	Perceuse à percussion avec fonction de perçage et de vissage
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 320 mm, Largeur : 80 mm, Hauteur : 250 mm
Poids	2,2 kg
Compatibilités	Forets et embouts standards
Tension	230 V
Puissance	660 W
Fonctions principales	Perçage, vissage, percussion
Entretien et nettoyage	Nettoyer régulièrement le filtre à air et vérifier les charbons
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Metabo
Sécurité	Protection contre les surcharges, poignée antidérapante
Informations générales utiles	Garantie de 3 ans, poids léger pour un usage prolongé

FOIRE AUX QUESTIONS - SBE 660 METABO

Quel type de matériaux puis-je percer avec la METABO SBE 660 ?

La METABO SBE 660 est conçue pour percer dans divers matériaux tels que le bois, le métal et le béton léger.

Comment changer le foret sur la METABO SBE 660 ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre, insérez le nouveau foret et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord si la perceuse est correctement branchée et si la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité n'est pas en position 'off'.

Comment régler la vitesse de la METABO SBE 660 ?

La vitesse peut être réglée à l'aide de la molette de réglage de vitesse située sur la perceuse. Tournez-la pour ajuster la vitesse selon le matériau que vous percez.

Quel est le poids de la METABO SBE 660 ?

La METABO SBE 660 pèse environ 2,1 kg, ce qui la rend légère et facile à manipuler.

Est-ce que la METABO SBE 660 a une fonction de percussion ?

Oui, la METABO SBE 660 dispose d'une fonction de percussion qui permet de percer efficacement dans des matériaux durs comme le béton.

Puis-je utiliser la METABO SBE 660 pour visser ?

Bien que la METABO SBE 660 soit principalement conçue pour percer, elle peut également être utilisée pour visser avec les forets appropriés et en réglant la vitesse à faible.

Comment nettoyer ma METABO SBE 660 après utilisation ?

Débranchez la perceuse et utilisez un chiffon sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous également de retirer la poussière du mandrin.

Où puis-je trouver des pièces de rechange pour la METABO SBE 660 ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés METABO ou sur le site officiel de METABO.

Quelle est la garantie de la METABO SBE 660 ?

La METABO SBE 660 est généralement couverte par une garantie de 3 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur.

MODE D'EMPLOI SBE 660 METABO

Metabo a créé la première perceuse à percussion au monde produite en série. Cela explique notre réputation comme premier fabricant de perceuses à percussion connues pour leur grande longévité, robustesse et dotées d'une technologie de qualité. Aujourd'hui encore, les perceuses à percussion Metabo sont conçues à partir des connaissances techniques et ergonomiques les plus récentes. Le maniement, l'utilisation et la sécurité de ces machines reflètent le niveau technologique actuel. La perceuse à percussion Metabo continue à faire partie intégrante de l'équipement de base dans chaque atelier : Metabo. Work. Don't play.

Les GENIES de l'atelier.

Elles conviennent à tous les travaux. Le perçage à percussion dans la brique, la pierre ou le béton : pas de problème. Perçage sans percussion dans le bois, l'acier, l'aluminium ou le verre : tout est possible. Visser et

Dévisserez, mélanger la peinture ou le mortier, poncer ou polir, meuler et dérouiller le métal etc. S'il existe une machine à tout faire, c'est bien la perceuse à percussion Metabo.

Perçage plus intelligent avec metabo « contact

La machine s'arrête dès que la mèche entre en contact avec un matériel conducteur et mis à la terre (uniquement pour SBE 850 Contact).

Le système de sécurité électrique protège la machine contre le vol et l'utilisation non automatisée (uniquement pour SBE 1010 Plus).

Technologie Metabo « Impuls » Plus de problèmes dus aux têtes de vis bloquées ou endommagées. Perçage parfait sur surfaces lisses (uniquement pour SBE 610 Impulse et SBE 850 Impulse).

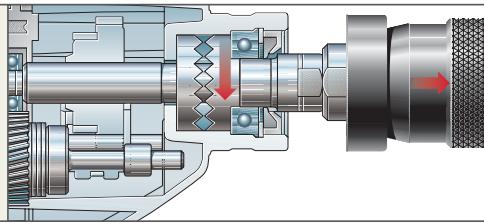

Mécanisme de frappe optimisé

Parfaitement adapté au moteur puissant Marathon, avec jusqu'à 57000 frappes par minute.

Quelle perceuse à percussion pour cette application?

Percage à percussion dans le béton/la pierre (Ø en mm)										Perçage dans leMétal	Bois	Type et puissance	Page
4	5	6	8	10	12	14	16	18	20
Perceuses à percussion sans fil
										SOUVERGIAL	12	30	SBZ 14.4 Impuls14.4 volts	88
										SOUVERGIAL	12	30	SBZ 18 Impuls18 volts	88
										13	40	SBP 18 Plus18 volts	88
Perceuses à percussion
										SOUVERGIAL	10	20	SB 561560 watts	89
										SOUVERGIAL	10	20	SBE 561560 watts	89
										SOUVERGIAL	10	20	SBE 610610 watts	89
										SOUVERGIAL	10	20	SBE 610 Impuls610 watts	89
										13	30	SB 660660 watts	90
										13	30	SBE 660660 watts	90
										13	40	SBE 705705 watts	90
										13	40	SBE 750750 watts	90
										13	40	SBE 850 Impuls850 watts	91
										13	40	SBE 850 Contact850 watts	91
										16	40	SBE 1010 Plus1,010 watts	91

Pour les diamètres plus larges, nous vous conseillons d'opter pour un marteau multifonctions, un marteau perforateur ou un marteau combiné Metabo : voir pages 66-74

domaine optimal

domaine possible

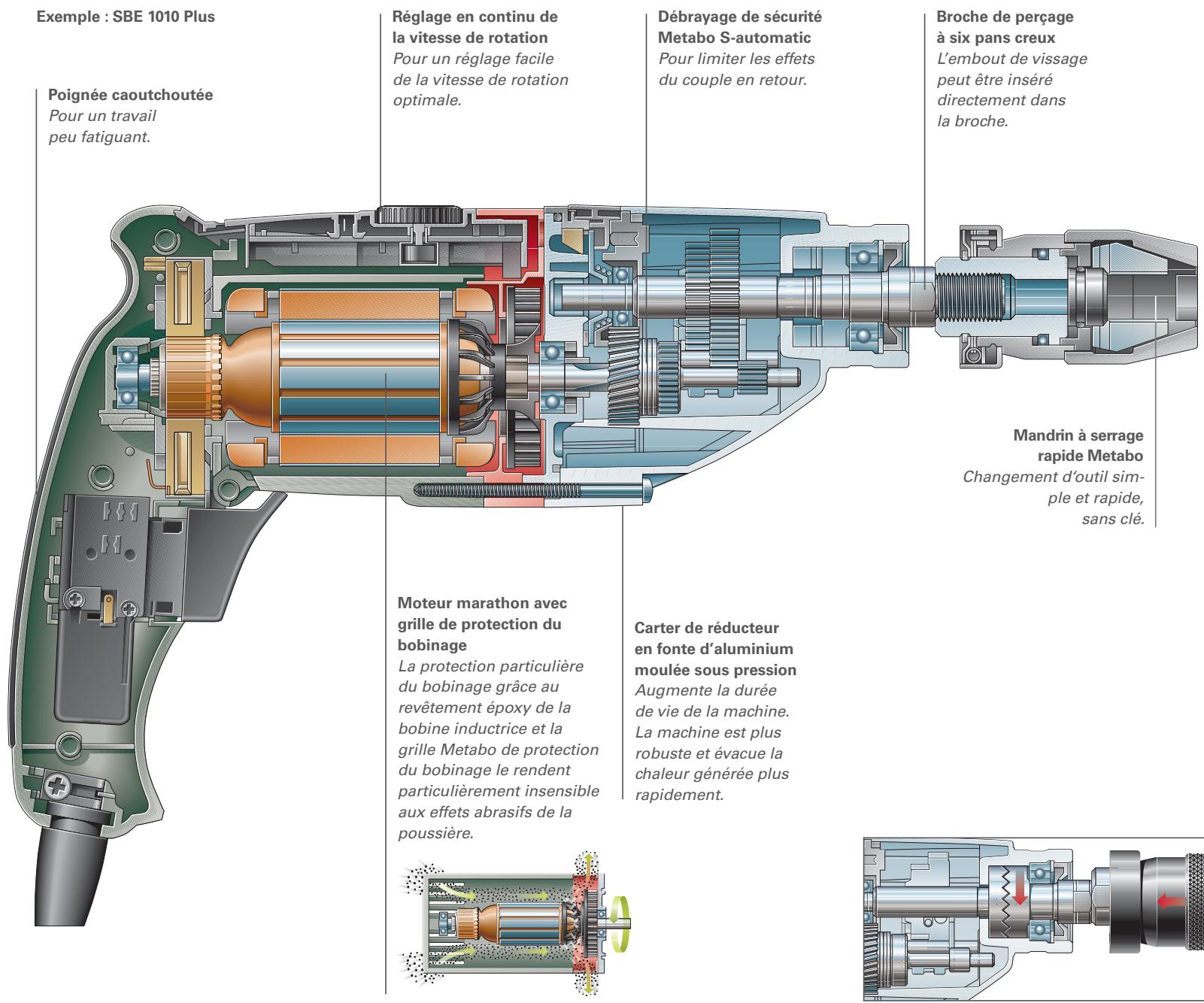

Générateur d'impulsions intégré - Système électronique Variospeed (V) Reversible droite-gauche - Arrêt rapide - Mandrin à serrage rapide et bouton de blocage de la broche pour un changement d'outil ainsi d'une seule main : système Metabo "Quick" - Poignée en T pour un équilibrage optimal des masses Ergonomie parfaite pour un travail peu fatigant

Poignée caoutchoutée Réducteur planétaire triétagé Système de changement de vitesse ménageant le réducteur Suppression des risques d'endommagement par surchauffe grâce au refroidissement intégré du collecteur Magasin d'embouts pour deux embouts Flexibilité maximale grâce à l'interchangeabilité des chargeurs et des blocs batterie dans la génération « AIR COOLED » - Remplacement facile et rapide des blocs batteries

... Puissance accrue de 40% malgré un poids réduit de 40%

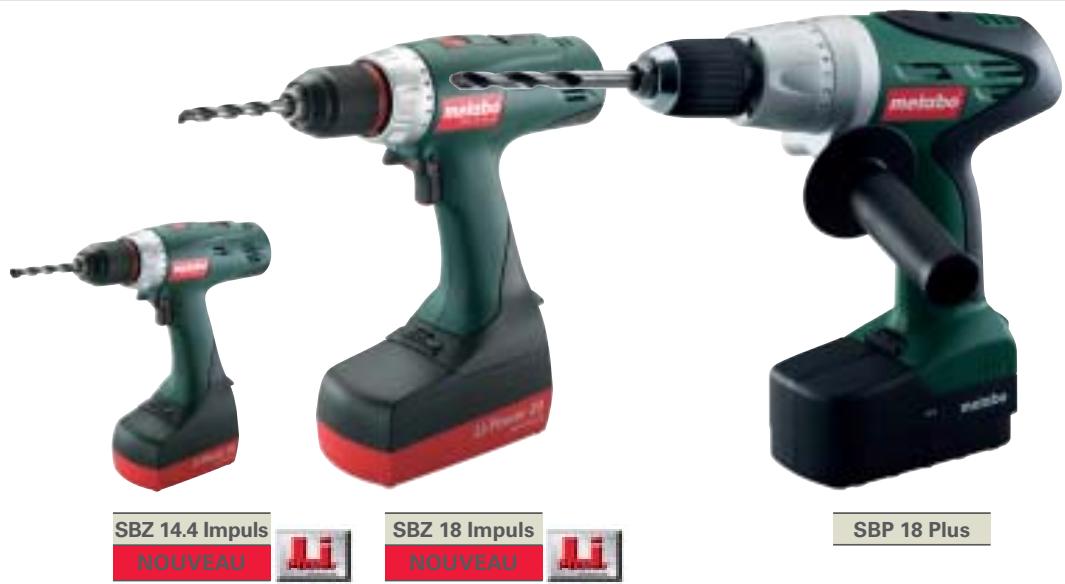

	Perceuse à percussion sans fil 14,4 volts SBZ 14,4 Impuls	Perceuse à percussion sans fil 18 volts SBZ 18 Impuls	Perceuse à percussion sans fil 18 volts SBP 18 Plus
Avantages particuliers
■ Mandrin à serrage rapide robus- te avec douille en métal	●	●
■ Broche à six pans creux pour embouts de vissage			●
■ Poignée supplémentaire			●
■ Carter de réducteur en fonte			●
d'aluminium moulée sous pression
Caracteristiques
comparables de l'appareil
Couple de rotation tendre max.	24 Nm	28 Nm	30 Nm
Couple en mode impulsion	28 Nm	32 Nm	32 Nm
Couple de rotation dur max.	55 Nm	62 Nm	65 Nm
Capacité de perçage dans
- Béton	8 mm	10 mm	16 mm
- Acier	12 mm/5 mm	12 mm/6 mm	13 mm/8 mm
- Bois	30 mm/22 mm	30 mm/22 mm	50 mm/25 mm
Vitesse de rotation à vide	0 - 400 / 0 - 1.400 /min	0 - 450 / 0 - 1.450 /min	0 - 400 / 0 - 1.400 /min
Cadence de frappe max.	24.800 /min	26.800 /min	22.400 /min
Filet de la broche de perçage	1/2 '' -20 UNF	1/2 '' -20 UNF	1/2 '' -20 UNF
Capacité du mandrin	1,5 - 13 mm	1,5 - 13 mm	1,5 - 13 mm
Poids (avec bloc batterie)	1,9 kg	2 kg	3 kg
Equipement standard	Mandin à serrage rapide	Mandin à serrage rapide	Mandin à serrage rapide
	Futuro Plus avec douille en métal, 2 blocs batterie, chargeur rapide « AIR COOLED», coffret en plastique	Futuro Plus avec douille en métal, 2 blocs batterie, chargeur rapide « AIR COOLED», coffret en plastique	Futuro Plus, poignée supplémentaire, 2 blocs batterie, chargeur rapide « AIR COOLED», coffret en plastique
Vous trouvezrez les blocs batterie et les chargeurs aux pages 137/139
1) à tension nominale, tension maximum 16 volts
2) à tension nominale, tension maximum 20 volts
Type N° de commande Machine avec Bloc batterie Chargeur	SBZ 14.4 Impuls	SBZ 18 Impuls	SBP 18 Plus
- NiCd (18 V/2 Ah) AC 30	-	-	6.02422.50
- NiCd (18 V/2 Ah) ACS 15	-	-	6.02422.51 GH
- Li-Ion (14,4 V 1/2,2Ah) AC 30 Plus	6.01442.50	-	-
- Li-Ion (18 V 2/2,2 Ah) AC 30 Plus	-	6.01443.50	-

Moteur à longévité élevée Broche à six pans creux pour embouts de vissage Travail facile grâce à un poids réduit - Forme ergonomique pour un maniement aisé

	Perceuse à percussion560 wattsSB 561	Perceuse à percussion560 watts à variateurélectronique SBE 561	Perceuse à percussion610 watts à variateurélectronique SBE 610	Perceuse à percussion610 watts à variateur électronique SBE 610 Impuls
Avantages particuliers
■ Générateur d'impulsions intégré				●
■ Système électronique Variospeed (V)		●	●	●
■ Molette pour la préselection de la vitesse de rotation		●	●	●
■ Carter de réducteur en fonted'aluminium moulée sous pression			●	●
■ Evacuation de l'air sans génepour l'utilisateur, dans toutesles situations de travail			●	●
■ Réversible droite-gauche		●	●	●
■ Poignée cauchoutée	●	●		●
Caracteristiquescomparables de l'appareil
Couple de rotation	5 Nm	5 Nm	5 Nm	5 Nm
Capacité de perçage dans
- Béton	12 mm	12 mm	12 mm	12 mm
- Acier	10 mm	10 mm	10 mm	10 mm
- Bois tendre	20 mm	20 mm	20 mm	20 mm
Vitesse de rotation à vide	2.800 /min	0 - 2.800 /min	0 - 3.100 /min	0 - 3.100 /min
Puisance absorbée nominale	560 W	560 W	610 W	610 W
Puisance utile	320 W	320 W	360 W	360 W
Vitesse de rotation sous charge nominale	1.700 /min	1.700 /min	1.900 /min	1.900 /min
Cadence de frappe max.	50.000 /min	50.000 /min	62.000 /min	62.000 /min
Diamètre du collier de serrage	43 mm	43 mm	43 mm	43 mm
Filet de la broche de perçage	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF
Capacité du mandrin	1,5 - 13 mm	1,5 - 13 mm	1,5 - 13 mm	1,5 - 13 mm
Equipement standard	Mandin à clé, clé de mandrin,poignée supplémentaire, butéede profondeur de perçage	Mandin à serrage rapideFuturo Plus, poignée supplémentaire, butée de profondeurde perçage, coffret en plastique	Mandin à serrage rapideFuturo Plus, poignée supplémentaire, butée de profondeurde perçage, coffret en plastique	Mandin à serrage rapideFuturo Plus, poignée supplémentaire, butée de profondeurde perçage, coffret en plastique
TypeN° de commande	SB 561 ©6.01159.00	SBE 5616.01160.50	SBE 6106.06101.50	SBE 610 Impuls©6.06102.50

Carter de réducteur en fonte d'aluminium moulée sous pression - Refroidissement optimal de la machine par ventilation radiale/axiale • Engrenage biétagé Moteur Metabo Marathon robuste Débrayage de sécurité Metabo S-automatic Grille Metabo pour la protection du bobinage

Broche à six pans creux pour embouts de vissage Boîtier ergonomique pour un maniement aisé Balais auto-rupteurs

	Perceuse à percussion deux vitesses 660 watts SB 660	Perceuse à percussion deux vitesses 660 watts à variateur électronique SBE 660	Perceuse à percussion deux vitesses 705 watts à variateur électronique SBE 705	Perceuse à percussion deux vitesses 750 watts à variateur électronique SBE 750
Avantages particuliers
Système électronique Vario-speed (V)		•	•	•
Molette pour la préselection de la vitesse de rotation		•	•	•
Réversible droite-gaugue		•	•	•
Mandin à clé Metabo robuste	•
Mandin à serrage rapide			•
Futuro Plus
Mandin à serrage rapide		•		•
Futuro Top
Poignée cauchoutée		•	•	•
Caracteristiques comparables de l'appareil
Couple de rotation	16 Nm/6 Nm	16 Nm/6 Nm	16 Nm/6 Nm	18 Nm/6 Nm
Capacité de perçage dans
- Béton	16 mm	16 mm	20 mm	20 mm
- Acier	13 mm/8 mm	13 mm/8 mm	13 mm/8 mm	13 mm/8 mm
- Bois tendre	30 mm/20 mm	30 mm/20 mm	40 mm/25 mm	40 mm/25 mm
Vitesse de rotation à vide	1.000/3.000 /min	0 - 1.000 / 0 - 3.000 /min	0 - 1.000 / 0 - 3.000 /min	0 - 1.000 / 0 - 3.000 /min
Puisance absorbée nominale	660 W	660 W	705 W	750 W
Puisance utile	380 W	380 W	410 W	440 W
Vitesse de rotation sous charge nominale	610/1.850 /min	610/1.850 /min	560/1.700 /min	530/1.600 /min
Cadence de frappe max.	57.000 /min	57.000 /min	57.000 /min	57.000 /min
Diamètre du collier de serrage	43 mm	43 mm	43 mm	43 mm
Filet de la broche de perçage	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF
Capacité du mandrin	1,5 - 13 mm	1 - 13 mm	1,5 - 13 mm	1 - 13 mm
Broche de perçage à six pans creux	1/4" (6,35 mm)	1/4" (6,35 mm)	1/4" (6,35 mm)	1/4" (6,35 mm)
Poids sans câble de réseau	2,1 kg	2,1 kg	2,3 kg	2,3 kg
Equipement standard	Mandin à clé, clé de mandrin, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapi de Futuro Top, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapi de Futuro Plus, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapi de Futuro Top, poignée supplémentaire caoutchou-tée, butée de profondeur de perçage, coffret en plastique
Type N° de commande	SB 660 @H 6.00660.50	SBE 660 6.00661.50	SBE 705 6.00709.50	SBE 750 6.00760.50

Molette pour la préselection de la vitesse de rotation Carter de réducteur en fonte d'aluminium moulée sous pression - Refroidissement optimal de la machine par ventilation radiale/axiale - Engrenage biétagé Moteur Metabo Marathon robuste Débrayage de sécurité Metabo S-automatic

Grille Metabo pour la protection du bobinage Reversible droite-gauche Broche à six pans creux pour embouts de vissage - Forme ergonomique pour un maniement aisé Poignée caoutchoutée Balais autorupteurs

... avec le système Metabo CODE!, la protection anti-vol intelligente sur simple pression de touche

SBE 850 Impuls

SBE 850 Contact

SBE 1010 Plus

	Perceuse à percussion deux vitesses 850 wattss à variateur électronique SBE 850 Impuls	Perceuse à percussion deux vitesses 850 wattss à variateur électronique SBE 850 Contact	Perceuse à percussion deux vitesses 1010 wattss à variateur électronique SBE 1010 Plus
Avantages particuliers
■ Générateur d'impulsions intégré	•
■ Technologie Metabo "Contact"		•
■ Système Metabo CODE! : protection anti-vol électronique à activation par la clé CODE! (accessoire)			•
■ Système électronique Vario-Constamatic (VC) à onde pleine	•	•
■ Système électronique Vario-Tacho-Constamatic (VTC) à onde pleine			•
■ Molette de réglage du couple de rotation	•
■ Protection contre les surcharges			•
■ Protection anti-redémarrage			•
■ Indicateur d'usure des balais			•
Caracteristiques comparables de l'appareil
Couple de rotation	22 Nm/9 Nm	22 Nm/9 Nm	28 Nm/10 Nm
Capacité de perçage dans
- Béton	20 mm	20 mm	20 mm
- Acier	13 mm/8 mm	13 mm/8 mm	16 mm/8 mm
- Bois tendre	40 mm/25 mm	40 mm/25 mm	40 mm/25 mm
Vitesse de rotation à vide	0 - 1.000 / 0 - 3.000 /min	0 - 1.000 / 0 - 3.000 /min	0 - 900 / 0 - 2.600 /min
Puisance absorbée nominale	850 W	850 W	1.010 W
Puisance utile	480 W	480 W	610 W
Vitesse de rotation sous charge nominale	760/2.300 /min	760/2.300 /min	900/2.600 /min
Cadence de frappe max.	57.000 /min	57.000 /min	50.000 /min
Diamètre du collier de serrage	43 mm	43 mm	43 mm
Filet de la broche de perçage	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF
Capacité du mandrin	1,5 - 13 mm	1,5 - 13 mm	1 - 13 mm
Broche de perçage à six pans creux	1/4" (6,35 mm)	1/4" (6,35 mm)	1/4" (6,35 mm)
Poids sans câble de réseau	2,4 kg	2,4 kg	2,4 kg
Equipement standard	Mandin à serrage rapide, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapide, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapide, poignée supplémentaire longue, butée de profondeur de perçage, coffret en plastique
TypeN° de commande Machine avec	SBE 850 Impuls	SBE 850 Contact	SBE 1010 Plus
- Mandrin à serrage rapide Futuro Plus	6.00849.50	6.00860.50	6.01108.51
- Mandrin à serrage rapide Futuro Top	6.00849.51 @H	6.00860.51 @H	6.01108.50
