MODE D'EMPLOI SKB-770 ONKYO

Modèle pour les canadiens

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentent une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la sortie de l'appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplacé avec précaution pour éviter qu'il ne se renverse et blesse.
13. Débranchez l'appareil pendant un orage ou lorsqu'il reste inutilisé longtemps.
14. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche

endommagé, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.

1. Dommages nécessitant réparation Débranchez l'appareil du secteur et confiez-le à un technicien qualifié lorsque:

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les règles préconisées dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pour un objet contenant un liquide (un vase, par exemple) sur l'appareil. Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.
2. Piles

Songez à l'environnement et veillez alors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appare appareil ainsi que 10 cm en face arrêté. La face arrêté du rack ou du meuble doit se couvrir à 10 cm ou plus du mur pour assurer une aération ajustée en vue de dissiper la chaleur.
2. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.

Avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Modèle pour les canadiens

REMARQUE : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNECORRESPONDANTE DE LA PRISE ET POUSSERJUSQU'AU FOND.

Pour commencer

Remarques importantes pour votre sécurité..........................2 Précautions 3 Précautions concernant les enceintes. 4 Contenu de l'emballage. 5 Vivez une expérience cinématographique à domicile 6 Découverte de l'ensemble d'enceintes. 7

Installation et utilisation

Branchement des enceintes 10

Annexe

Dépannage 12 Caractéristiques techniques 13

Emplacement

• Le coffrage des enceintes est en bois, aussi, il est sensible aux températures extrêmes et à l'humidité. Ne placez pas les enceintes dans des endroits soumis à la lumière directe du soleil ou à l'humidité, par exemple, à proximité d'un climatiseur, d'un humidificateur, dans une salle de bains ou une cuisine.
• Ne placez pas d'eau ni d'autres liquides à côté des enceintes. Si du liquide est renversé sur les enceintes, les amplificateurs peuvent être endommagés.
• Les enceintes doivent être placées uniquement sur des surfaces solides et planes non soumises aux vibrations. Les placer sur des surfaces inégales ou instables, d'où elles pourraient tomber et causer des dégâts, affectera la qualité sonore.
• Le subwoofer est conçu pour être utilisé en position verticale uniquement. Ne l'utilisez pas en position horizontale ou inclinée.
• Si l'appareil est utilisé à proximité d'une platine disque, d'un lecteur CD ou d'un lecteur DVD, ceci pourrait produire une réaction acoustique ou un décalage du son. Pour empêcher ceci, éloignez l'appareil de la platine disque, du lecteur CD ou du lecteur DVD, ou bien réduisez le niveau de sortie de l'appareil.

Utilisation à proximité d'un téléviseur ou d'un ordinateur

Les téléviseurs et les moniteurs d'ordinateur sont des appareils sensibles au magnétisme et sont susceptibles de subir une décoloration ou une distorsion de l'image lorsque des enceintes conventionnelles sont placées à proximité. Dans de telles situations, essayez d'éloigner les enceintes de votre téléviseur ou de votre moniteur. Si une décoloration se produit, éteignez votre téléviseur ou votre moniteur, attendez 15 à 30 minutes, puis rallumez le téléviseur ou le moniteur. Ceci active normalement la fonction de démagnétisation, qui neutralise le champ magnétique, supprimant ainsi les effets de décoloration. La décoloration peut également être causée par un aimant ou un outil de démagnétisation se trouvant trop près de votre téléviseur ou de votre moniteur.

Avertissement concernant le signal d'entrée

Les enceintes peuvent supporter la puissance d'entrée indiquée lorsqu'elles sont utilisées pour une restitution sonore normale. Si l'un des signaux suivants leur est envoyé, même si la puissance d'entrée se situe dans la norme indiquée, un courant excessif peut traverser les bobines des enceintes, causant ainsi une brûlure ou une rupture des fils :

1. Le bruit entre deux stations d'une radio FM non réglée.
2. Le son d'avance rapide d'une cassette.
3. Lessons aigus créés par un oscillateur, un instrument de musique phonique, etc.
4. L'oscillation d'un amplificateur.
5. Les tons de test spéciaux des CD de test audio, etc.
6. Les bruits sourds et les clics causés par le branchement ou le débranchement des câbles audio. (Éteignez toujours votre amplificateur avant de brancher ou de débrancher les câbles.)
7. La réaction acoustique d'un microphone.

Entretien des enceintes

Essuyez de temps en temps le coffrage à l’aide d’un chiffon au silicone sec ou doux. Pour des salissures plus importantes, après avoir trempé un chiffon doux dans une solution faible de produit de nettoyage doux et l’avoir essoré, enlevez les salissures. Ensuite, essuyez immédiatement avec un chiffon propre. N’utilisez pas de matières abrasives, de diluants, d’alcool, ou tout autre solvant chimique ou chiffon imbibé de produit chimique, car ceux-ci peuvent endommager la finition, enlever la gravure du panneau, ou causer une décoloration. Si vous utilisez un chiffon imbibé de produit chimique, suivez toujours les instructions fournies avec le chiffon. Pour enlever la poussière accumulating sur les grilles, utilisez un aspirateur ou une brosse.

Précautions concernant le cordon d'alimentation

• Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils AV.
• La mise sous tension du SKW-770 peut entraîner une surtension passagère pouvant se déceler sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez le SKW-770 sur un circuit différent.

Ensemble d'enceintes htp-770/ sks-ht870

Enceintes avant (SKF-770)

Enceinte centrale (SKC-770)

Enceintes surround (SKR-770)

Enceintes surround arrière (SKB-770)

Subwoofer (SKW-770)

(Blanc) (Rouge)

Cables d'enceinte pour les enceintes avant 3,5 m (11 ft) (Vert) Cables d'enceinte pour les enceintes centrale 3 m (10 ft)

(Bleu)

(Gris)

(Marron)

(Marron clair)

Cables d'enceintes pour les enceintes surround et surround arrière 8 m (26 ft) Cable RCA pour le branchement du subwoofer 3 m (10 ft)

4 tampons de protection pour le subwoofer

4 bouchons en liège pour l'enceinte centrale

2 bases d'enceintes et 8 vis

Vivez une expérience cinématographique à domicile

Grâce au Home Cinema, vous pouvez profiter d'un son surround très réaliste à votre domicile — comme si vous étiez dans une salle de cinéma ou de concert.

Enceintes avant gauche et droite (SKF-770)

Ce sont elles qui émettent le son principal. Leur rôle dans un système Home Cinema consiste à fournir un ancrage solide à l'image sonore. Elles doivent être positionnées face à l'auditeur, à la hauteur des oreilles et être situées à distance égale du téléviseur. Orientez-les légèrement vers l'intérieur de manière à créer un triangle avec l'auditeur.

Enceintes surround gauche et droite (SKR-770)

Ces enceintes permettent d'obtenir un positionnement précis du son et de renforcer le réalisme.

Positionnez-les latéralement par rapport à l'auditeur ou légèrement derrière, à environ 60 à 100 cm (2 à 3 ft) au-dessus du niveau des oreilles. Idéalement, elles doivent se situer à égale distance de l'auditeur.

Enceinte centrale (SKC-770)

Cette enceinte complète les enceintes avant gauche et droite et rend les mouvements du son plus nets. Elle fournit une image sonore complète. Dans un film, elle sert principalement pour les dialogues.

Positionnez-la approximativement de votre téléviseur (de préférence dessus), face à vous, à la hauteur des oreilles ou à la même hauteur que les enceintes avant gauche et droite.

Subwoofer (SKW-770)

Le subwoofer gère les graves du canal chargé des effets LFE (effets basse fréquence). Le volume et la qualité des sons graves émis par le subwoofer dépendent de sa position, de la forme de la pièce où le système est installé et de votre position d'écoute. En général, il est possible d'obtenir un bon son grave en installant le subwoofer dans un coin situé devant l'auditeur ou à environ un tiers de la largeur du mur (cf. illustration).

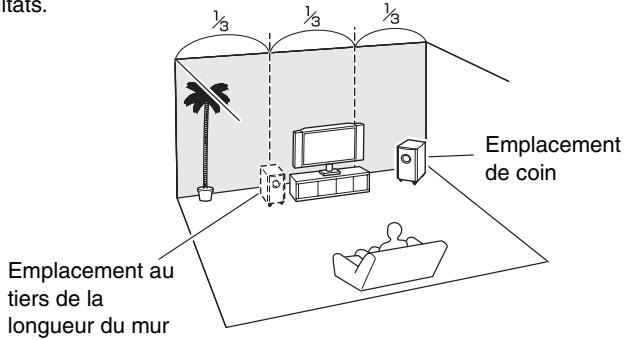

Conseil: Pour couvrir la meilleure position possible pour le subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant le subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats.

Enceintes surround arrêté gauche et droite (SKB-770)

Ces enceintes sont nécessaires pour bénéficier du son Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete, etc. Elles renforcent le réalisme du son surround et améliorent la localisation du son derrière l'auditeur. Positionnez-les derrière l'auditeur à environ 60 à 100 cm (2 à 3 ft) au-dessus du niveau des oreilles.

Enceintes avant, centrale, surround et surround arrière (SKF-770, SKC-770, SKR-770, et SKB-770)

Arrière

SKF-770

SKR-770/SKB-770

SKC-770

Les encoches en trou de serrure seront à fixer l'enceinte au mur (cf. page 11).

Bornes d'enceinte

Ces bornes-poussoirs servent à brancher l'enceinte au amplificateur AV à l'aide des câbles d'enceintes fournis. Les câbles d'enceintes fournis comportent un code couleur permettant une identification facile. Branchez simplement chaque câble à la borne d'enceinte positive de même couleur.

Mise en garde :

Les grilles avant ne sont pas faites pour être retirées, aussi n'essayez pas de les priser de force, car ceci les endommagera.

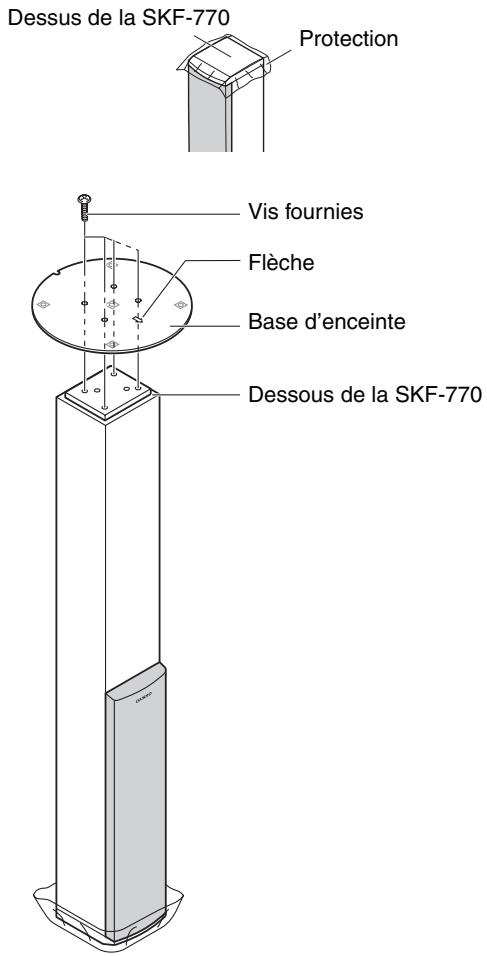

Mise en place des bases d'enceintes

Avant de brancher les enceintes, mettez en place chacune des bases d'enceintes à chaque SKF-770.

1. Retournez l'enceinte en laissant la protection en place.
2. Alignez la base d'enceinte, la flèche dirigée vers la face avant de l'enceinte.

Faites attention de ne pas faire tomber l'enceinte.

1. Alignez les trous des vis de la base d’enceinte avec ceux situés sous chaque enceinte, et fixez la base d’enceinte à l’aide des vis fournies. Le couple recommandé est 10kgf· cm (9 lbf·in).

Faites attention de ne pas faire tomber l'enceinte.

1. Retournez l'enceinte.
2. Retirez la protection.

Precautions de sécurité :

Fixez les bases d'enceintes de façon à ce que les enceintes ne puissent pas basculer. Assurez-vous de serrer les vis lorsque vous fixez les bases d'enceintes. Fixez les bases d'enceintes sur un sol plat, égal et stable. - Après avoir fixé les bases d'enceintes, assurez-vous que les enceintes tiennent bien droit et qu'elles sont stables.

Indicateur standby/on

Rouge: Subwoofer en mode veille

Subwoofer allumé

Grâce à la fonction de mise en veille automatique, la SKW-770 s'allume automatiquement lorsqu'un signal d'entrée est détecté en mode Veille.

Lorsqu'aucun signal d'entrée n'est transmis pendant un certain temps, la SKW-770 passe automatiquement en mode Veille.

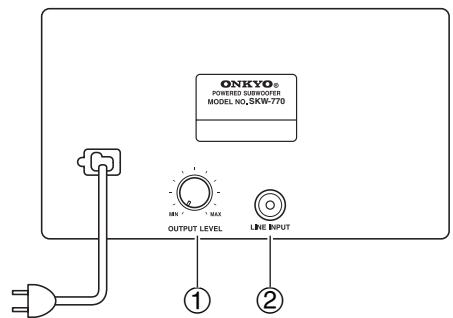

Arrière

Vers la prise murale

① Bouton OUTPUT LEVEL

Ce bouton sert à régler le volume sonore du subwoofer.

Cette entrée RCA doit être branchée à la pré-sortie du subwoofer de votre ampli-tuner AV à l'aide du câble RCA fourni.

Remarque :

La fonction de mise en veille automatique allume le subwoofer lorsque le signal d'entrée dépasse un certain niveau. Si la fonction de mise en veille automatique ne fonctionne pas correctement, essayez d'augmenter ou de diminuer légèrement le niveau de sortie du subwoofer de votre récepteur.

Réglage du niveau sonore du subwoofer

Pour régler le niveau sonore du subwoofer, utilisez le bouton OUTPUT LEVEL. Réglez-le de façon à ce que les basses soient équilibrées avec les aigus provenant des autres enceintes. Étant donné que nos oreilles sont moins sensibles aux basses très faibles, vous pouvez être tenté de régler le niveau sonore du subwoofer trop haut. En règle générale, réglez le niveau sonore du subwoofer au niveau que vous estimez être optimal, et diminuez-le légèrement.

OUTPUT LEVEL

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• Éteignez votre récepteur avant d'effectuer les branchements.
• Faites très attention à respecter la polarité des câbles de vos enceintes. Ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si les enceintes sont branchées de façon incorrecte, le son ne semble pas naturel.
• Faites attention de ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager votre ampli.

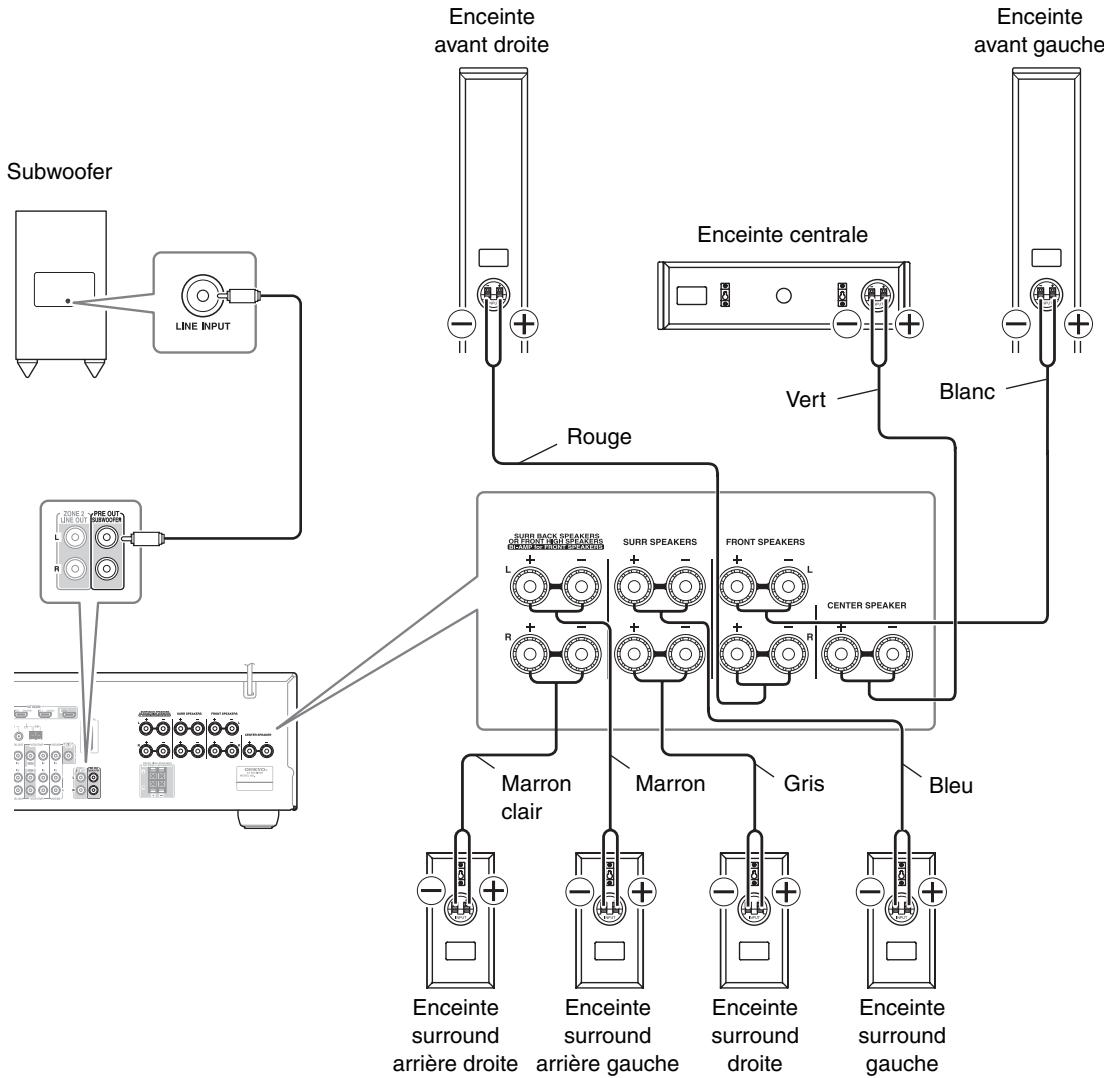

Branchement des câbles d'enceinte

Utilisez les câbles d’enceinte fournis pour raccorder les bornes d’entrée de chaque

enceinte aux bornes de sortie d'enceinte correspondantes de votre récepteur.

Faites correspondre la couleur de chaque câble à la borne d'enceinte correspondante.

Pour effectuer un branchement, appuyez sur le levier, insérez le fil dans le trou, puis relâchez le levier. Assurez-vous que les bornes agrippent bien les fils nus, et non la gaine.

Branchement du subwoofer

À l'aide du câble RCA fourni, branchez la borne LINE INPUT du subwoofer à la borne PRE OUT: SUBWOOFER de votre récepteur.

HT-S7200: Si vous utilisez un système Onkyo HT-S7200, vous pouvez brancher le subwoofer à l'aide de deux prises PRE OUT: SUBWOOFER respectivement. Lorsque vous utilisez un seul subwoofer, vous pouvez le brancher sur l'une des prises de votre choix. L'autre prise est destinée à raccorder un autre subwoofer.

Fixation au mur

Les enceintes (centrale, surround et surround arrière) peuvent être fixées facilement au mur à l'aide des encoches en trou de serrure.

Pour fixer les enceintes surround ou surround arrière de façon verticale, utilisez l'encoche en trou de serrure pour accrocher chaque enceinte sur une vis bien visée au mur.

Enceintes surround / enceintes surround arrière (SKR-770 / SKB-770)

Pour fixer l'enceinte centrale de façon horizontale, utilisez les deux encoches en trou de serrure indiquées pour accrocher l'enceinte à deux vis bien visées au mur.

Enceinte centrale (SKC-770) Encoche en trou de serrure pour la fixation au mur

Mise en garde :

La capacité de la vis de fixation de supporter une enceinte dépend de la façon dont elle est fixée au mur. Si vos murs sont creux, vissez chaque vis de fixation dans un montant. S'il n'y a aucun montant, ou si les murs sont pleins, utilisez des fixations murales adéquates. UTILISEZ des vis dont la tête a un diamètre de 8mm maximum et un diamètre de la partie lisse de la tige de 4mm maximum. Pour les murs creux, utilisez un détecteur de câbles/canalisations pour vérifier la présence éventuelle de câbles d'alimentation ou de canalisations d'eau avant d'effectuer des percements.

10mm (7/32" à 3/8") entre le mur et la base de la tête de la vis, comme indiqué.

(Nous vous recommandons de consulter un professionnel de l'installation domestique.)

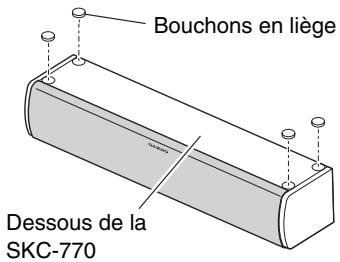

Utilisez les bouchons en liège pour un plateau plus stable

Nous vous recommandons d'utiliser les bouchons en liège fournis pour obtenir le meilleur son possible de vos enceintes. Les bouchons en liège empêchent les enceintes de bouger et garantissant une(meilleure) stabilité du plateau. Utilisez les bouchons pour l'enceinte centrale.

Utilisation des tampons de protection pour le subwoofer

Si le subwoofer est placé sur un sol dur (bois, vinyle, carrelage, etc.) et si le niveau sonore de la lecture est élevé, les pieds du subwoofer peuvent endommager le sol. Pour empêcher ceci, placez les tampons fournis sous les pieds du subwoofer. Les tampons fournissant également une base stable au subwoofer.

Symptôme	Cause possible	Solution
Certaines enceintes ne restituentaucun son?	Les câbles d'enceintes ne sont pas branchés correctement.	Vérifiez les câbles d'enceintes et corrigez si nécessaire.
	La configuration des enceintes n'a pas été correctement effectué.	Vérifiez la configuration des enceintes.
Le subwoofer ne s'allume pas?	La fiche d'alimentation n'est pas insérée complètement dans la prise murale.	Insérez complètement la fiche d'alimentation dans la prise murale.
Le subwoofer ne produitaucun son?	Le bouton OUTPUT LEVEL est régle au minimum.	Augmentez le volume à l'aide du bouton OUTPUT LEVEL.
	Le cable RCA n'est pas correctement branché à la borne LINE INPUT du subwoofer.	Assurez-vous que le cable RCA est correctement branché à la borne LINE INPUT du subwoofer.
	Le niveau sonore du signal d'entrée était trop bas et le subwoofer est passé en mode Veille.	Augmentez légèrement le niveau sonore de la pré-sortie sur votre ampli-tuner AV.
	La configuration du subwoofer n'a pas été correctement effectué.	Vérifiez le réglage du subwoofer dans la configuration des enceintes sur votre ampli-tuner AV.
Le subwoofer ne produit presqueaucun son?	La source contient peu ou aucune basse.	Choisissez une source contenant plus de basses.
Un bourdonnement est produit par le subwoofer ?	Le cable RCA n'est pas correctement branché à la borne LINE INPUT du subwoofer.	Assurez-vous que le cable RCA est correctement branché à la borne LINE INPUT du subwoofer.
	Des interférences externes provenant d'un téléviseur ou d'un autre apparillectronique sont captées.	Éloignez le subwoofer et le cable RCA de la source d'interférences. Assurez-vous que votre système audio est relié correctement à la terre.

Subwoofer amplifié (SKW-770)

Type : Bass-reflex

Sensibilité/impédance d'entrée :

140mV / 20kΩ

Puissance de sortie maximale :

290 W (puissance dynamique)

Distorsion de fréquence : 25 Hz à 150 Hz

Capacité du coffrage: 37 L (0,037 mètre cube)

Dimensions (L × H × P).

275× 507× 411mm

(10 - 13/16''× 19 - 15/16''× 16 - 3/16'')

(y compris la projection)

Poids: 11,6 kg (25,6 lbs.)

Amplificateur : Woofer conique de 25 cm (10") × 1

Alimentation: 120V c.a., 60Hz

Consommation: 163 W

Autre : Fonction de mise en veille automatique

Enceintes avant (SKF-770)

Type: Bass-reflex 2 canaux

Impedance: 6Ω

Puissance d'entrée maximale :

130W

Sensibilité : 79,5 dB/W/m

Distorsion de fréquence : 55 Hz à 50 kHz

Fréquence de crossover: 4 kHz

Capacité du coffrage: 7,3 L (0,0073 mètre cube)

Dimensions de l'ensemble (avec la base d'enceinte fournie)

(y compris la base d'enceinte)

Amplificateur : Woofer conique de 8 cm (3-1/4") × 2

Dôme équilibré (tweeter) de 2,5 cm (1")

Bornes: Arrêt et à code couleur

Grille: Fixée

Enceinte centrale (SKC-770)

Type : Bass-reflex 2 canaux

Impedance: 6Ω

Puissance d'entrée maximale :

130W

Sensibilité : 79 dB/W/m

Distorsion de fréquence : 60 Hz à 50 kHz

Fréquence de crossover: 4 kHz

Capacité du coffrage: 2,8 L (0,0028 mètre cube)

Dimensions (L × H × P) :

430 × 115 × 121 mm

(16-15/16" × 4-1/2" × 4-3/4")

(y compris la grille et la projection)

Poids: 2,2kg (4,9 lbs.)

Amplificateur : Woofer conique de 8 cm (3-1/4") × 2

Dôme équilibré (tweeter) de 2,5 cm (1")

Bornes: Accessoire et a code couleur

Encoches en trou de serrure :

Grille: Fixée

Enceintes surround/enceintes surround arrière (SKR-770/SKB-770)

Type: Large bande à coffrage fermé

Impedance: 6Ω

Puissance d'entrée maximale

130 W

Sensibilité : 81 dB/W/m

Distorsion de fréquence: 80Hz à 20kHz

Capacité du coffrage: 1,0 L (0,001 mètre cube)

Dimensions (L × H × P).

115× 230× 96 mm

(4 - 1/2''× 9 - 1/16''× 3 - 3/4'')

(y compris la grille et la projection)

Poids: 1,0kg (2,2 lbs.)

Amplificateur : Cône de 8 cm (3-1/4")

Bornes: Aressort et à code couleur

Encoches en trou de serrure :

Grille: Fixée

Les caractéristiques techniques et l'apparence de cet appareil sont susceptibles d'être modifiées sans préavis.
