UWL-1 - Transmetteur audio sans fil ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de transmission audio sans fil USB
Marque	ONKYO
Modèle	UWL-1
Connectivité du transmetteur	USB 1.1 (port USB PC)
Fréquence de transmission	Bande 2.4 GHz (2412 MHz - 2462 MHz, 11 canaux)
Portée	30 mètres (peut être réduite par les obstacles)
Alimentation du récepteur	DC 5V via adaptateur secteur ou câble DC dédié (modèle européen)
Consommation en veille (récepteur)	0,8 W
Sorties audio du récepteur	Numérique optique et analogique mini-jack stéréo 3,5 mm
Réponse en fréquence (sortie ligne)	0,3 Hz - 20 kHz (+0 / -0,5 dB)
Rapport signal/bruit (sortie ligne)	100 dB (filtre A)
Niveau de sortie ligne	2,0 Vrms
Formats audio supportés	MP3, WMA, WAV (via PC)
Systèmes d'exploitation requis	Windows XP (SP1 ou +) ou Windows 2000 (SP4 ou +)
Processeur minimum	Intel Pentium III 800 MHz
Mémoire vive minimale	128 Mo (256 Mo recommandé)
Contenu de la boîte	Transmetteur UTX-1, récepteur RX-1, adaptateur secteur, câble audio optique, câble d'extension USB, CD-ROM (Assistant UWL)
Entretien	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'eau. Débrancher en cas d'orage. Confier toute réparation à un technicien qualifié.

FOIRE AUX QUESTIONS - UWL-1 ONKYO

Que faire si je n'entends aucun son ?

Vérifiez que le récepteur est allumé (témoin STANDBY éteint). Assurez-vous que les câbles audio sont bien branchés et que le volume de la chaîne est suffisant. Dans Windows, désactivez les options 'Muet' dans le Contrôle du volume et sélectionnez 'C-Media USB Headphone Set' comme périphérique de lecture par défaut.

Comment synchroniser le transmetteur et le récepteur ?

Maintenez le bouton CH SELECT du récepteur enfoncé pendant au moins 3 secondes, puis celui du transmetteur pendant au moins 6 secondes. Les témoins clignotent, puis le témoin SYNC du récepteur s'allume lorsque la synchronisation est réussie.

Pourquoi y a-t-il du bruit ou des coupures audio ?

Essayez de changer de canal en appuyant sur le bouton CH SELECT du transmetteur. Éloignez le récepteur d'autres appareils 2.4 GHz (micro-ondes, routeurs). Si le problème persiste, utilisez la sélection automatique de canal (maintenir CH SELECT 3-5 secondes).

Windows ne détecte pas le transmetteur USB, que faire ?

Assurez-vous que le transmetteur est bien branché directement à un port USB du PC (évitez les hubs). Débranchez-le, attendez 15 secondes, puis rebranchez-le. Si nécessaire, redémarrez le PC ou installez manuellement les pilotes via le Gestionnaire de périphériques.

Les haut-parleurs du PC ne produisent aucun son, pourquoi ?

Lorsque le transmetteur est branché, les périphériques audio USB ont priorité. Pour utiliser les haut-parleurs du PC, débranchez le transmetteur ou modifiez le périphérique de lecture par défaut dans l'onglet Audio des propriétés Sons et périphériques audio.

Comment écouter un CD audio depuis le PC ?

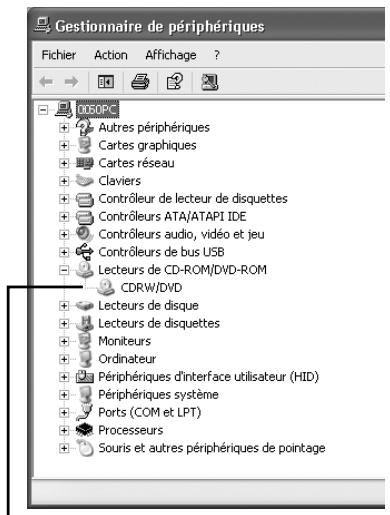

Activez la lecture numérique de CD dans le Gestionnaire de périphériques : cliquez droit sur le lecteur CD/DVD, Propriétés, onglet Propriétés, cochez 'Activer la lecture numérique de CD audio sur ce lecteur CD-ROM'. Assurez-vous que le lecteur supporte la sortie audio numérique.

La portée est-elle vraiment de 30 mètres ?

Oui, la portée annoncée est de 30 mètres en espace libre. Les murs épais, les sols en béton ou les structures métalliques peuvent réduire cette distance. Placez le récepteur dans la même pièce que le transmetteur pour de meilleurs résultats.

Puis-je utiliser plusieurs récepteurs avec un seul transmetteur ?

Oui, mais tous les récepteurs doivent avoir le même identifiant (ID) que le transmetteur. Pour changer l'ID, suivez la procédure de synchronisation (question 2). Chaque récepteur doit être synchronisé individuellement.

Comment régler le volume optimal ?

Dans Windows, ouvrez le Contrôle du volume (Démarrer > Programmes > Accessoires > Divertissement). Réglez tous les curseurs de volume au maximum et désactivez les options Muet. Utilisez ensuite le volume de votre chaîne hi-fi ou des enceintes actives pour ajuster le niveau final.

Que faire si la lecture audio est interrompue lors d'une tâche lourde ?

Fermez les applications gourmandes en ressources CPU. Désactivez les options d'économie d'énergie dans Windows. Si le processeur est insuffisant (minimum Pentium III 800 MHz), la lecture peut sauter. Mettez à jour votre matériel si nécessaire.

MODE D'EMPLOI UWL-1 ONKYO

Manuel d'instructions

Merci d'avoir porté votre choix sur le système de transmission audio sans fil USB de Onkyo. Veuillez lire attentivement ce manuel avant de connecter l'appareil et de le mettre sous tension. Observez les instructions données dans ce manuel afin de pouvoir profiter pleinement de votre nouveau système de transmission audio sans fil USB. Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Prise en main.. Fr-7 Système requis... Fr-7 Précautions liées à l'utilisation de ce produit. Fr-7

Installation de l'UWL-1.. Fr-8 Connexion du transmetteur UTX-1.. Fr-8 Connexion du récepteur (RX-1)... Fr-9 Exemple de connexion... Fr-10 Connexion d'un élément Onkyo avec sortie DC

(modèle européen) FR-10

Changer l'identifiant (ID) du récepteur Fr-11

Utiliser l'UWL-1. Fr-12

Réglages de volume sous Windows®............ Fr-12

Écouter de la musique. Fr-13 Changer de canal. Fr-14

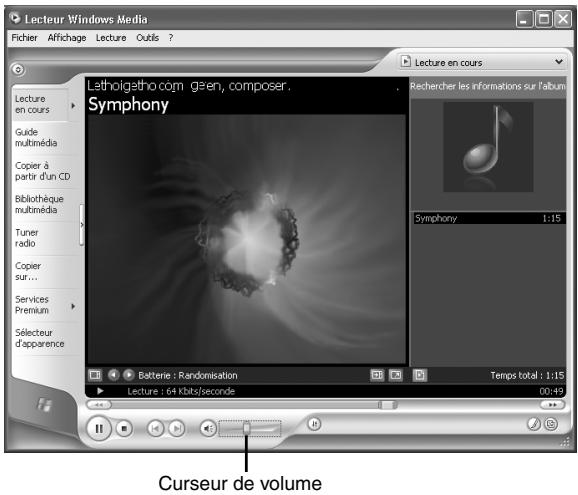

Utiliser Windows® Media Player. Fr-14

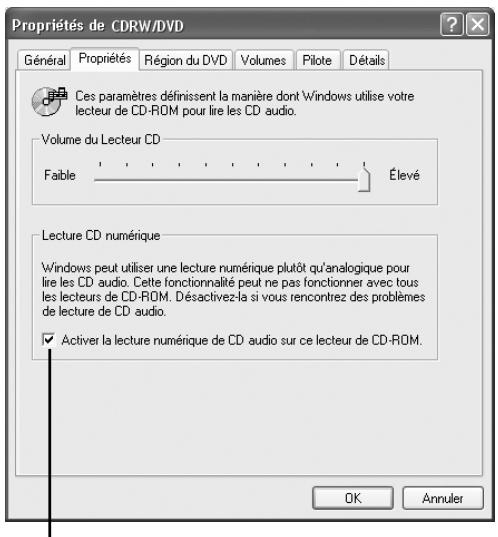

Activer la lecture de CD. Fr-15

En cas de problème. Fr-16

Vérifier l'installation des pilotes.................................... Fr-18

Vérifier le périphérique de lecture audio FR-19

Fiche technique. Fr-20

Contenu

Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation dans un triangle équilateral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autres dispositifs (y compris les amplificateurs) générateurs de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représente une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit piétine (notamment au niveau des fiches, des cachecâbles et de la sortie de l'appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
13. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre: cordon d'alimentation ou fiche endom
14. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque:

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide

Veillez ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits. Il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Entretien—Essuyez régulièrement le boitier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaitre la sérénité du boitier.

3. Alimentation

En appuyant sur le bouton [STANDBY/ON] pour passer en mode Standby, vous n'eteignez pas l'appareil. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez-le de la prise de courant.

1. Ne touchez jamais cet appareil avec des mains mouillées. — Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

5. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent être chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Modèle pour les canadiens

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

CNR-210, Dispositifs de radiocommunications de faible puissance, exempts de licence (pour toutes les bandes de fréquences)

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LAPLUS LARGE DE LA FICHE DANS LA BORNECORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Vérifiez qu'il contient les éléments suivants.

Récepteur (RX-1)

Cable d'alimentation DC (1M) (modèle européen)

Ce câble permet de brancher l'ampli-tuner à un élément Onkyo doté d'une sortie DC. Ne l'utilise pas à d'autres fins.

Adaptateur secteur

Le type de connecteur dépend du pays.

Câble audio numérique optique (modèle européen)

CD-ROM (Assistant UWL)

Cable d'extension USB

Dans les catalogues comme sur l'emballage, la déclinaison à la fin du nom du produit indique la couleur. La fiche technique et le fonctionnement sont cependant identiques quelles que soient la couleur.

L'aspect des accessoires est susceptible d'être modifié sans préavis.

La musique de votre PC audible sans fil dans toute la maison

L'UWL-1 d'Onkyo est un système de transmission audio sans fil USB qui vous permet d'écouter des données musicales numériques (MP3, WMA, WAV etc.), stockées sur PC, à travers une chaîne hi-fi ou des enceintes actives situées n'importe où dans la maison. Vous pouvez également écouter la radio par internet, des CD et des DVD.

Transmetteur USB UTX-1 et récepteur RX-1

L'UWL-1 est constitué du transmetteur USB UTX-1 que vous branchez à un port USB du PC pour transmettre les données audio sans fil et du récepteur RX-1 qui reçoit les données audio et que vous branchez à votre chaîne hifi ou à des enceintes actives.

Installation simple et rapide

Comme le transmetteur se sert de pilotes audio USB Windows® standard, vous n'avez pas besoin d'installer de pilotes ni d'effectuer de réglages. Branchez tout simplement le transmetteur à un port USB du PC!

Portée de 30 mètres

L'UWL-1 a une portée de 30m, ce qui permet de transmettre les données audio dans toute la maison. Notez que cette portée peut être réduite par des murs et des sols en béton ou en acier.

Qualité audio exceptionnelle

L'UWL-1 transmet les données audio numériques sans les compresser sur la bande des 2.4 GHz et délivre une sonorité de qualité CD.

Sortie numérique optique

Pour obtenir une qualité audio optimale, branchez la sortie optique numérique du récepteur RX-1 à votre chaîne hifi.

Sortie analogique

Le récepteur RX-1 peut être branché à pratiquement n'importe quels composants audio grâce à sa sortie audio pour mini-jack.

Les numéros entre parenthèses renvoient à la page donnant l'explication principale pour chaque élément.

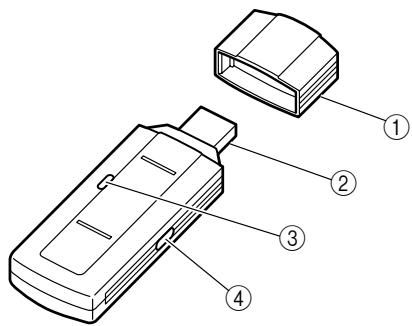

Transmetteur (UTX-1)

Capuchon de protection (8) ② Connecteur USB (8)

Branchez-le à un port USB du PC.

Témoin de transmission (8)

S'allume quand il y a transmission de données.

④ Bouton CH SELECT (11, 14)

Permet de déterminer l'identifiant (ID) du récepteur et de sélectionner les canaux.

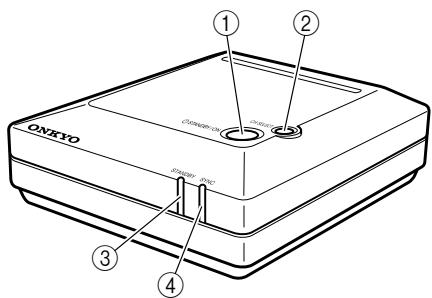

Récepteur (RX-1) - avant & haut

Bouton STANDBY/ON (13)

Activation ou mise en veille du récepteur.

② Bouton CH SELECT (11)

Règle l'ID du récepteur et la fonction de sélection automatique de canaux.

Témoin STANDBY (11, 13)

S'allume quand le récepteur est en veille et s'éteint quand il est activé. Il sert aussi au réglage de l'identifiant (ID) du récepteur.

Témoin SYNC (13)

S'allume quand le récepteur est synchronisé avec le transmetteur. Clignote quand il n'y a pas de synchronisation.

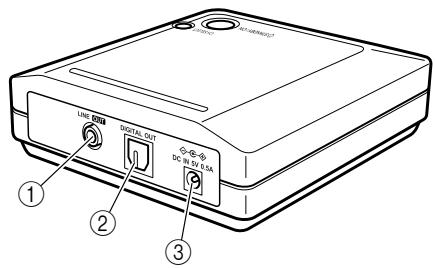

Récepteur (RX-1) - arrêté

① LINE OUT

Branchez cette prise avec le cable audio mini-jack/RCA (Cinch) à une entrée audio analogique d'une chaîne hifi ou d'enceintes actives.

Reliez cette sortie à une entrée numérique optique de votre chaîne hifi avec un câble audio optique. (Cette sortie ne permet pas d'enregistrer numériquement).

③ DC IN 5V

Branchez ici le câble de l'adaptateur secteur ou le câble DC dédié (modèle européen uniquement).

Système requis

• Un ordinateur PC/AT doté d'un port USB (USB 1.1 ou plus récent) (contrôleur hôte USB Intel recommandé)
• Intel Pentium III 800MHz ou processeur plus rapide (Intel Pentium 4 1.4GHz ou plus rapide recommandé) 128Mo de mémoire (256Mo ou plus recommandé)
• Windows® XP (Service Pack 1 ou plus récent) ou Windows® 2000 (Service Pack 4 ou plus récent)

Remarques:

L'UWL-1 ne fonctionne qu'avec des comptes utilisant Windows® ayant des privilèges d'administrateur. - Avant d'utiliser l'UWL-1, vérifie que Windows® est à jour et fonctionne convenablement.

Marques commerciales:

• Microsoft, Windows, Windows Media sont des marques de fabrique ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Les captures d'écran de produits Microsoft sont imprimées avec l'autorisation de Microsoft Corporation.
• Intel et Pentium sont des marques déposées d'Intel Corporation.

Remarque: Même si votre PC répond aux exigences ci-dessus, il peut ne pas fonctionner avec l'UWL-1 à cause de ses caractéristiques ou de sa configuration. Le site internet d'Onkyo fournit des renseignements à jour en matière de compatibilité et d'autres problèmes.

Précautions liées à l'utilisation de ce produit

Avant d'utiliser l'UWL-1, mettez ce qui suit:

• Dans ce manuel, nous considérons acquises les connaissances de base concernant le système d'exploitation Windows® ainsi que le fonctionnement de la souris et du clavier.
• Onkyo rejette toute responsabilité pour des dommages résultant d'un dysfonctionnement, d'une mauvaise utilisation, de défauts etc. de ce produit.
• Le contenu de ce manuel peut être mis à jour sans avis préalable.
• Ce manuel ne peut pas être produit en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite d'Onkyo Corporation.

1 Démarrer le PC.

Attendez la fin du démarrage : Windows® doit être opérationnel.

Remarque: Avant de brancher ou de débrancher le transmetteur, diminuez le volume sur la chaîne hifi ou les enceintes actives, ou débranchez l'adaptateur secteur du récepteur.

2 Enlevez le capuchon du transmetteur puis branchez-le à un port USB du PC.

Le témoin du transmetteur s'allume.

Insérez le transmetteur dans le bon sens.

Quand vous branchez le transmetteur au PC pour la première fois, Windows® détecte automatiquement un nouveau périphérique et installe les pilotes nécessaires.

Attendez la fin de ce processus. Si Windows® ne détecte pas automatiquement le transmetteur, voyagez plus bas.

(L'emplacement et le nombre de ports USB varient d'un PC à l'autre. Pour en savoir plus, voir la documentation de votre PC).

Remarques:

• Comme le transmetteur consomme beaucoup de courant, il vaut mieux ne pas le brancher à un port USB sur le PC lui-même. Sachez cependant que si votre PC est placé sur le sol, voire s'il s'agit d'une grande tour ou d'un PC de bureau dont les ports USB sont situés à l'arrière, la transmission sans fil peut être obstruée et la reproduction audio interrompue. Dans ce cas, branchez le transmetteur à un autre endroit. Si vous ne pouvez pas changer l'emplacement du PC, utilisez un câble d'extension USB disponible dans le commerce et installez le transmetteur à un endroit susceptible de résoudre le problème. Si vous utilisez un hub USB, vérifiez que son adaptateur secteur est branché quand vous utilisez l'UWL-1.
• Arrêtez toujours la reproduction sur le PC avant de brancher ou de débrancher le transmetteur. Vous pouvez brancher/débrancher le transmetteur quand le PC est activé.
• Si votre PC a plusieurs ports USB, vous pouvez choisir le port auquel vous branchez le transmetteur. Notez que certains PC considèrent le transmetteur comme un nouveau périphérique si vous changez de port. Dans ce cas, laissez Windows effectuer l'installation.
• Branchez toujours le transmetteur au PC avant de lancer la reproduction. Si vous le branchez après avoir lancé la reproduction, les données audio ne sont pas transmises.
• Tant que le transmetteur est branché au PC, les haut-parleurs du PC ne produisent aucun son. Les appareils audio USB ont priorité. Pour que les haut-parleurs du PC produisent du son, débranchez le transmetteur ou changez le réglage Périphérique par défaut sous l'onglet Audio du panneau de configuration Propriétés sons et périphériques audio (voyez page 19).

Si Windows® n'installe pas les pilotes automatiquement, débranchez le transmetteur, attendez environ 15 secondes puis rebranchez-le. S'il ne les installe pas, procédez comme suit:

1. Cliquez sur le bouton Démarrer puis sur Panneau de configuration.
2. Cliquez sur Performances et maintenance puis sur Système.

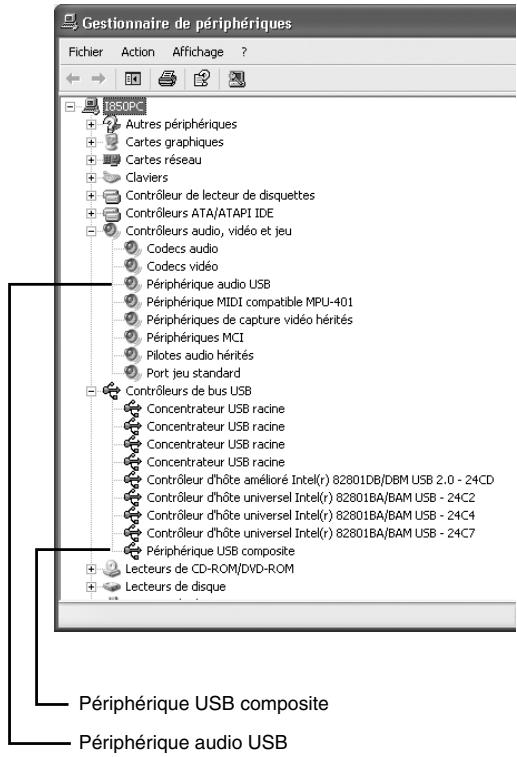

3. Sélectionnez l'onglet Matériel puis cliquez sur le bouton Gestionnaire de périhériques.
4. Double-cliquez sur le périhérique désiré dans la liste pour ouvrir la fenêtre Propriétés.
5. Sélectionnez l'onglet Pilotes, cliquez sur le bouton Mise à jour de pilote pour ouvrir la fenêtre "Assistant Ajout de matériel" et suivez les instructions à l'écran pour installer les pilotes.

Connexion du récepteur (RX-1)

• Avant d'effectuer les connexions, lisez les manuels fournis avec les autres éléments.
• Ne branchez le cordon d'alimentation secteur qu'après avoir effectué et vérifié toutes les connexions.

Code de couleurs des connecteurs

Les connecteurs RCA/Cinch utilisent généralement un code de couleurs : rouge et blanc. Les prises et fiches rouges correspondant à l'entrée ou à la sortie droite (cette prise s'appelle généralement "R"). Les prises et fiches blanches correspondant à l'entrée ou à la sortie gauche (cette prise s'appelle généralement "L").

• Pour éviter les interférences, ne placez pas les câbles audio à proximité de cordons d'alimentation ou de câbles de haut-parleur.
• Enforcez convenablement les fiches pour obtenir une bonne connexion (une mauvaise connexion peut provoquer du bruit ou un dysfonctionnement).

Prise numérique optique

La prise numérique optique de l'UWL-1 est pourvue d'un clapet qui s'ouvre quand vous insérez une fiche optique et se referme quand vous ôtez la fiche. Insérez convenablement la fiche.

Prudence:

• Le câble optique est doté de capuchons de protection. Avant de le brancher, retirez-les et conservez-les dans un endroit sûr. Quand vous débranchez le câble, remettez les capuchons.
• Pour éviter d'endommager le clapet, maintenez la fiche optique droite lors de son insertion ou de son extraction.

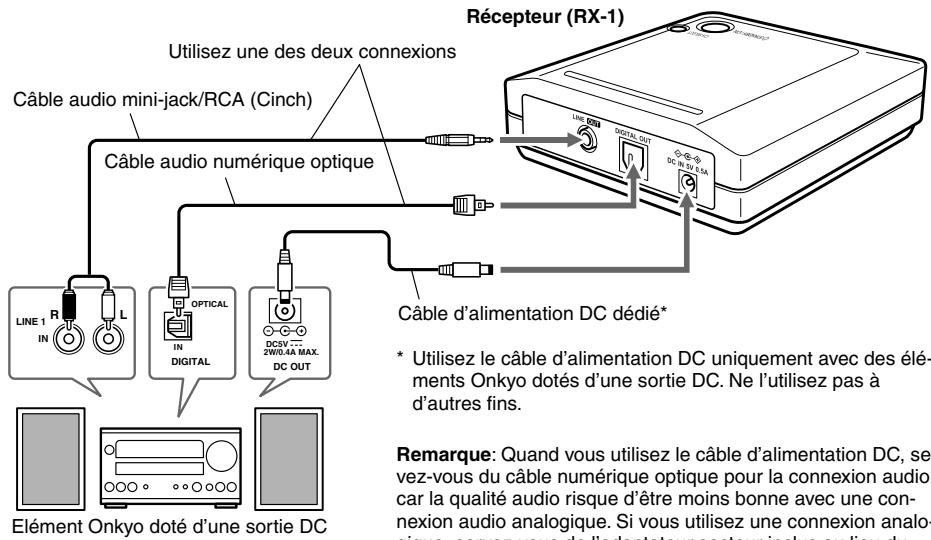

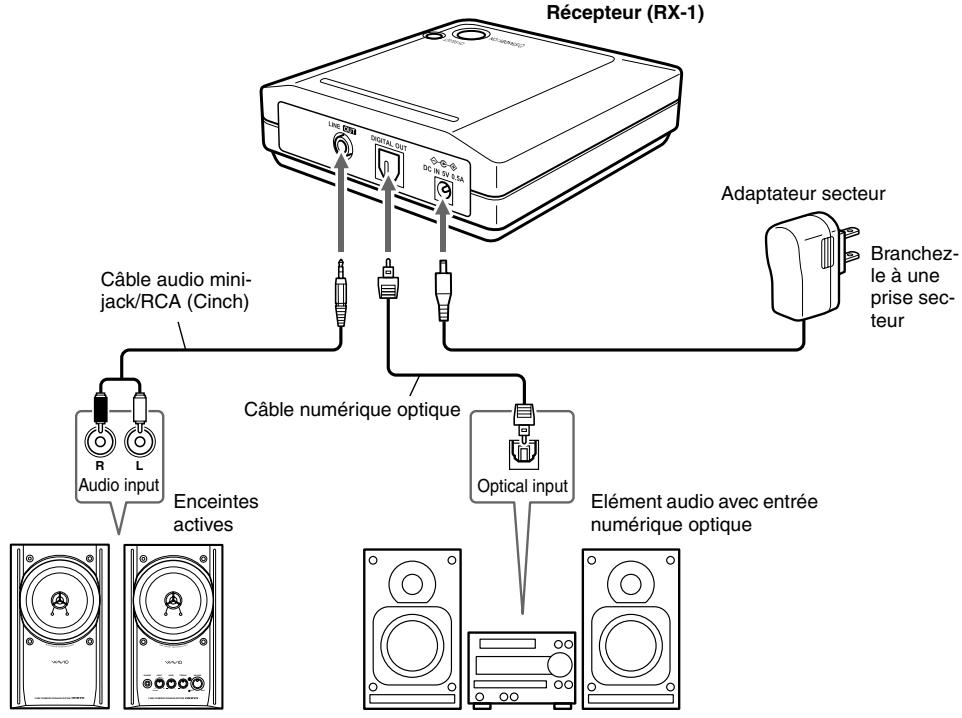

Exemple de connexion

Connexion d'un élément Onkyo avec sortie DC (modèle européen)

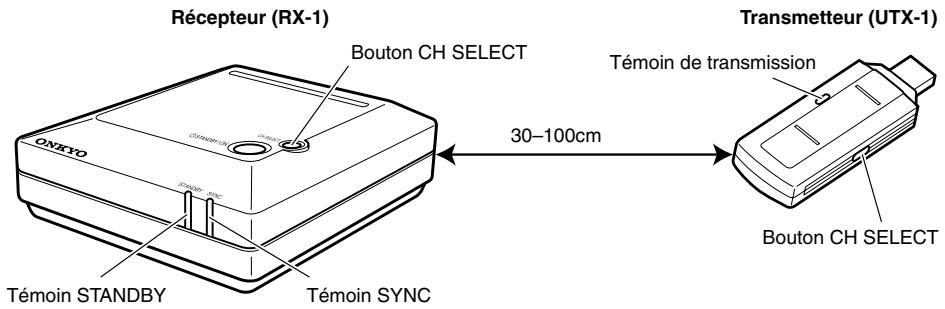

Changer l'identifiant (ID) du récepteur

À la sortie d'usine, le récepteur et le transmetteur ont le même identifiant (ID). Vous n'avez donc normalement pas besoin de changer ce réglage. Si, par contre, vous utilisez plusieurs récepteurs pour le même transmetteur, ils doivent tous avoir le même identifiant (ID).

1 Allumez le PC, branchez le transmetteur à un port USB puis branchez l'adaptateur secteur du récepteur. 2 Placez le récepteur à proximité du transmetteur (30-100cm). 3 Maintenez le bouton [CH SELECT] du récepteur enfoncé durant au moins 3 secondes puis maintenez le bouton [CH SELECT] du transmetteur durant au moins 6 secondes.

Les témoins de transmission du transmetteur et STANDBY du récepteur clignotent tandis que le récepteur détecte l'identifiant (ID) du transmetteur. Quand le récepteur a reconnu l'identité du transmetteur, le témoins SYNC du récepteur s'allume.

Réglages de volume sous windows®

Les données audio transmises par l'UWL-1 dépendent des réglages Windows de Contrôle du volume. Réglez-les de la façon suivante pour obtenir une qualité audio optimale.

Remarque : Sur certains PC, le Contrôle du volume peut s'appeler Commande de mixage.

Cliquez sur le bouton Démarrer, pointez sur Tous les programmes, sur Accessoires, sur Divertissement puis cliquez sur Contrôle du volume.

Cliquez sur le bouton Démarrer, pointez sur Tous les programmes, sur Accessoires, sur Divertissement puis cliquez sur Contrôle du volume.

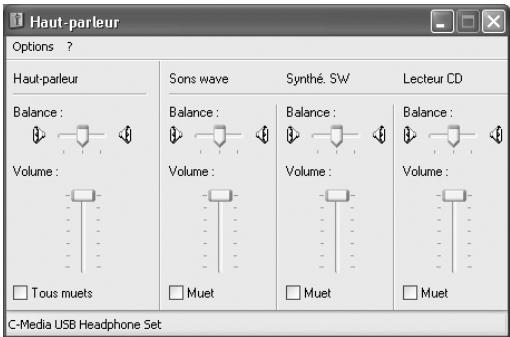

La page de Contrôle du volume apparaît.

Les commandes de la page Contrôle du volume déterminent la sortie principale. Les autres commandes affectent les diverses sources audio. Par exemple, les commandes Son wave déterminent la reproduction de fichiers musicaux numériques.

Balance

Règle la balance stéréo gauche/droite.

Volume

Règ le volume.

Pour obtenir une qualité audio optimale avec l'UWL-1, réglez tous les curseurs de volume au maximum et utilisez les commandes de volume de la chaîne audio ou des enceintes actives branchées au récepteur pour régler le volume.

Muet

Coupe le son.

• Sous Windows® XP émarrer puis sur Panneau de configuration, Sons, voix et périphériques audio, Sons et périphériques audio, sur l'onglet Audio et enfin sur le bouton Volume dans la section Lecture audio.
• Sous Windows® 2000 émarrer, pointez sur Paramètres, cliquez sur Panneau de configuration puis sur Sons et multimédia, sur l'onglet Audio puis cliquez sur le bouton Volume dans la section Lecture audio.

Écouter de la musique

L'UWL-1 vous permet d'écouter de la musique stockée sous forme numérique sur votre PC en passant par une chaîne hifi ou des enceintes actives dans toute la maison. Vous pouvez également écouter la radio par internet, des CD et des DVD.

Remarque: Pour écouter un CD se trouvant dans le lecteur CD/DVD du PC, activez la lecture numérique de CD (voyez page 15).

1 Vérifiez que le transmetteur est bien branché au PC (voyez page 8).

Remarque: Si le PC ne produit plus de données audio durant un certain temps, le transmetteur arrête la transmission et le témoin de transmission s'éteint. Dès que des données audio sont produites, le transmetteur recommence la transmission et le témoin s'allume. Il faut toutefois quelques secondes pour que le transmetteur se synchronise avec le récepteur. Durant ce temps, aucun son n'est produit. Vous pouvez ainsi perdre les premières secondes d'unorageau. Pour l'éviter, produisez du son au préalable afin de rallumer le témoin de transmission.

Le témoin SYNC du récepteur s'allume quand ce dernier est synchronisé avec le transmetteur et prêt à fonctionner.

4 Utilisez windows® media player ou un autre logiciel de lecture audio pour reproduire un fichier musical ou un CD.

Les données audio sont envoyées sans fil du transmetteur au récepteur puis produites par la chaîne hifi ou les enceintes actives branchées au récepteur. Si vous n'entendez rien, voir "En cas de problème" à la page 16.

5 Quand vous n'utilisez plus l'uwl-1, appuyez sur le bouton [standby/on] du récepteur pour le mettre en veille.

Le témoin STANDBY du récepteur s'allume.

6 Arretez la lecture audio sur le PC et débranchez le transmetteur.

Si cela vous ennuie de débrancher le transmetteur quand vous ne l'utilisez plus, laissez-le branché mais, si vous souhaitez entendre les sons avec les haut-parleurs de votre PC, changez le réglage Périphérique par défaut de l'onglet Audio du panneau de configuration Propriétés Sons et périphériques audio (voyez page 19).

Remarque: Tant que le transmetteur est branché au PC, les haut-parleurs du PC ne produisent aucun son. Les appareils audio USB ont priorité. Pour que les haut-parleurs du PC produisent du son, débranchez le transmetteur ou changez le réglage Périphérique par défaut sous l'onglet Audio du panneau de contrôle Propriétés sons et périphériques audio (voyez page 19).

Changer de canal

Si vous entendez du bruit ou si la lecture audio est interrompue, appuyez sur le bouton [CH SELECT] du transmetteur pour changer de canal. Le transmetteur peut transmettre sur 11 canaux (de 2412MHz à 2462MHz) et un changement de canal peut résoudre votre problème. Si vous maintenez le bouton [CH SELECT] du transmetteur enfoncé durant 3-5 secondes, la fonction de sélection automatique de canaux désigne automatiquement le canal ayant le moins de bruit. Si cela ne fonctionne pas,

Débranchez le transmetteur, attendez quelques secondes puis rebranchez-le.

Utiliser windows® media player

Windows® Media Player vous permet d'écouter vos fichiers de musique numériques (MP3, WMA, WAV etc.), des CD, des DVD et la radio par internet.

Cliquez sur le bouton Démarrer, pointez sur Tous les programmes puis sur Accessoires, sur Divertissement puis cliquez sur Windows Media Player.

Cliquez sur le bouton Démarrer, pointez sur Tous les programmes puis sur Accessoires, sur Divertissement puis cliquez sur Windows Media Player.

• Pour reproduire un fichier musical se trouvant dans la bibliothèque Media Player, double-cliquez simplement dessus.

• Pour reproduire un fichier musical ne se trouvant pas dans la bibliothèque Media Player, allez dans le menu Fichier, sélectionnez Ouvrir, localisez le fichier puis cliquez sur Ouvrir.
• Pour écouter un CD, insérez-le dans le lecteur CD/DVD du PC. Si la lecture ne démarre pas automatiquement, cliquez sur la flèche Lecture en cours et Sélectionnez le CD dans la liste.
• Utilisez le curseur Volume pour régler le volume.
• Pour en savoir plus, consultez l'aide en ligne.

Activer la lecture de CD

Pour que l'UWL-1 transmette les données audio du lecteur CD/DVD de votre PC, le lecteur CD/DVD doit accepter la sortie de données audio numériques et, sous Windows®, l'option Activer la lecture numérique de CD audio sur ce lecteur CD-ROM doit être sélectionnée.

Cliquez sur le bouton Démarrer puis sur Panneau de configuration, sur Performances et maintenance et enfin sur Système. Sous l'onglet Matériel, cliquez sur le bouton Gestionnaire de périphériques, double-cliquez sur le lecteur CD/DVD puis cliquez sur l'onglet Propriétés.

Cliquez sur le bouton Démarrer, pointez sur Paramètres, cliquez sur Panneau de configuration puis sur Système. Sous l'onglet Matériel, cliquez sur le bouton Gestionnaire de périphériques, double-cliquez sur le lecteur CD/DVD puis cliquez sur l'onglet Propriétés.

Gestionnaire de périphériques Double-cliquez sur le lecteur CD/DVD

Propriétés de CDRW/DVD Sélectionnez cette option

Vérifiez que l'option Activer la lecture numérique de CD audio sur ce lecteur de CD-ROM est sélectionnée.

Remarques:

• Si votre lecteur CD/DVD n'est pas en mesure de produire des données audio numériques, l'option Activer la lecture numérique de CD audio sur ce lecteur de CD-ROM n'est pas disponible et vous ne pouvez pas écouter de CD avec la chaîne hifi ou les enceintes actives branchées au récepteur.
• Si votre lecteur CD/DVD peut produire des données audio numériques alors que l'option Activer la lecture numérique de CD audio sur ce lecteur de CD-ROM est indisponible, vérifiez si le transmetteur est correctement branché.

Si vous avez un problème avec l'UWL-1, la solution peut se trouver ici. Certains problèmes peuvent être dus à un élément externe. Lisez donc aussi la documentation accompagnant vos périphériques. Si vous ne parvenez pas à résoudre le problème, contactez votre revendeur Onkyo.

Il n'y a pas de son

• Sur le récepteur, vérifie que la mini-fiche ou la fiche numérique optique est bien enfoncée (voyez page 9).
• Si le témoin STANDBY du récepteur est allumé, le récepteur est en veille. Appuyez sur le bouton [STANDBY/ON] pour activer le récepteur (voyez page 13).
• À la page Windows® de Contrôle du volume, désélectionnez toutes les cases Muets et réglez tous les curseurs de volume au maximum (voyez page 12).
• Sous Windows®, vérifiez dans les Propriétés sons et périphériques audio que le bon périphérique de lecture est sélectionné (voyez page 19).
• Il peut y avoir un problème au niveau de la chaîne hifi ou des enceintes actives branchées au récepteur. Vérifiez que la chaîne hifi est correctement branchée au récepteur. Vérifiez qu'elle est sous tension, que le volume est réglé correctement et que le récepteur est sélectionné comme source d'entrée. Si la chaîne hifi fonctionne convenablement, vérifie[ifiez] les câbles (voyez page 9). Lisez aussi la documentation accompagnant la chaîne hifi ou les enceintes actives.
• Si le témoin SYNC du récepteur clignote, le récepteur n'est pas synchronisé avec le transmetteur et la transmission sans fil est impossible. Changez l'identifiant du récepteur (voyez page 11). Voyez aussi "Il y a du bruit ou de la distorsion durant la lecture audio" plus loin.

Les niveaux gauche et droit ne sont pas identiques

• Vérifiez les réglages de balance sur la chaîne hi-fi ou les enceintes actives.
• À la page Windows® Contrôle du volume, réglez tous les curseurs Balance à mi-course (voyez page 12).
• Vérifiez les réglages de balance au sein du logiciel de lecture audio. Si le logiciel a des commandes de volume indépendantes pour les canaux gauche et droit, réglez-les au même niveau.

La qualité du son est médiocre ou il y a du bruit

• La qualité du son peut être affectée par des champs magnétiques puissants comme ceux d'un téléviseur. Éloignez de tels appareils du récepteur.

Windows® ne détecte pas automatiquement le transmetteur

• Vérifiez que le transmetteur est bien branché à un port USB sur le PC (voyez page 8).
• Le problème peut être dû au hub (répartiteur) USB. Branchez de préférence le transmetteur directement à un port USB sur le PC. Si vous utilisez un répartiteur USB, lisez son mode d'emploi et assurez-vous qu'il fonctionne correctement.
• Débranchez le transmetteur, attendez environ 15 secondes puis rebranchez-le. Si Windows® semble instable, redémarrez votre PC.

Les enceintes du PC ne produisent aucun son

• Tant que le transmetteur est branché au PC, les haut-parleurs du PC ne produisent aucun son. Les appareils audio USB ont priorité. Pour que les haut-parleurs du PC produisent du son, débranchez le transmetteur ou changez le réglage Périphérique par défaut sous l'onglet Audio du panneau de contrôle Propriétés sons et périphériques audio (voyez page 19).

Il y a du bruit ou de la distorsion durant la lecture audio

• Selon l'emplacement du transmetteur, la lecture audio peut subir des interruptions. Dans ce cas, déplacez le transmetteur. Si vous ne pouvez pas changer l'emplacement du PC, utilisez un câble d'extension USB disponible dans le commerce et installez le transmetteur à un endroit susceptible de résoudre le problème.
• Changez de canal en appuyant sur le bouton [CH SELECT] du transmetteur (voyez page 14).
• Si une radio ou une antenne satellite est située à proximité, il peut y avoir des interférences.
• Si un réseau informatique, un four micro-ondes ou un autre appareil utilisant la fréquence 2.4GHz est situé à proximité, la lecture audio peut subir des coupures. Dans ce cas, changez de canal en appuyant sur le bouton [CH SELECT] du transmetteur (voyez page 14).
• Un obstacle entre le transmetteur et le récepteur peut aussi entraîner des coupures dans la lecture audio.

Il n'y a pas de son durant la lecture d'un CD se trouvant dans le lecteur cd/dvd du PC

• Si le lecteur de CD/DVD du PC n'est pas en mesure de produire des données audio numériques, les données audio du CD/DVD ne sont pas transmises et il est impossible d'écouter un CD avec la chaîne hifi ou les enceintes actives branchées au récepteur (voyez page 15).

Aucune musique n'est audible avec des jours pour PC

• Si le jeu utilise la sortie audio du lecteur CD/DVD pour produire du son, voyez le point précédent.

La lecture audio est interrompue

• La lecture audio peut être interrompue si vous branchez ou débranchez un autre périphérique USB.
• Durant la lecture audio, n'effectuez pas de tâches sollicitant considérablement le processeur du PC.
• Si le processeur du PC ne répond pas aux conditions mentionnées à la page 7, le résultat peut être médiocre. Un processeur répondant à ces conditions peut cependant se couvrir en difficulté s'il est sollicité pour de lourdes tâches et interrompre la lecture. Dans ce cas, quittez tous les autres logiciels.
• La désactivation des règles d'économie d'énergie peut aussi améliorer le résultat.

Impossible d'enregistrer sur l'élément branché à la prise numérique optique du récepteur

• Pour protéger les droits d'auteur, il est impossible d'enregistrer via la prise numérique optique du récepteur.

Remarque: L'UWL-1 est pourvu de microprocesseurs pour le traitement du signal et les fonctions de contrôle. Dans des cas rarissimes, la présence de fortes interférences, de bruit d'une source externe ou d'électricité statique peuvent bloquer ces microprocesseurs. Dans ces cas exceptionnels, débranchez le transmetteur et l'adaptateur du récepteur, attendez au moins 5 secondes et rebranchez-les.

Vérifier l'installation des pilotes

Vous devez vérifier si les pilotes nécessaires pour l'UWL-1 sont installés.

Cliquez sur le bouton Démarrer puis sur Panneau de configuration, sur Performances et maintenance et enfin sur Système.

Sélectionnez l'onglet Matériel puis cliquez sur le bouton Gestionnaire de périphériques.

Cliquez sur le bouton Démarrer, pointez sur Paramètres, cliquez sur Panneau de configuration puis sur Système. Sélectionnez l'onglet Matériel puis cliquez sur le bouton Gestionnaire de périphériques.

Le périphérique suivant doit se trouver dans la liste Contrôleurs audio, vidéo et jeu:

• Périphérique audio USB

Le périphérique suivant doit se trouver dans la liste Contrôleurs de bus USB:

• Périphérique USB composite

Si ces deux périhériques sont repris dans la liste, les pilotes ont été installés.

Gestionnaire de périphériques

Remarques:

• Les éléments de la liste varient selon la configuration de votre PC. La liste de votre PC est probablement différente de celle illustrée ici.
• Si un Périphérique inconnu figure dans la liste des Contrôleurs USB, débranchez le transmetteur, attendez quelques secondes puis rebranchez-le. Si Windows® ne reconnaît toujours pas le transmetteur, désinstallez le Périphérique inconnu, débranchez le transmetteur, attendez quelques secondes puis rebranchez-le. Si Windows® ne reconnaît toujours pas le transmetteur, Windows® peut être instable. Débranchez le transmetteur, redémarrez Windows®, branchez-le de nouveau et désinstallez le Périphérique inconnu. Si Windows® ne reconnaît toujours pas le transmetteur, il est possible que votre PC ne fonctionne pas correctement. Contactez votre revendeur de PC.

Vérifier le périphérique de lecture audio

Vous pouvez vérifier si le bon périphérique de lecture audio est sélectionné.

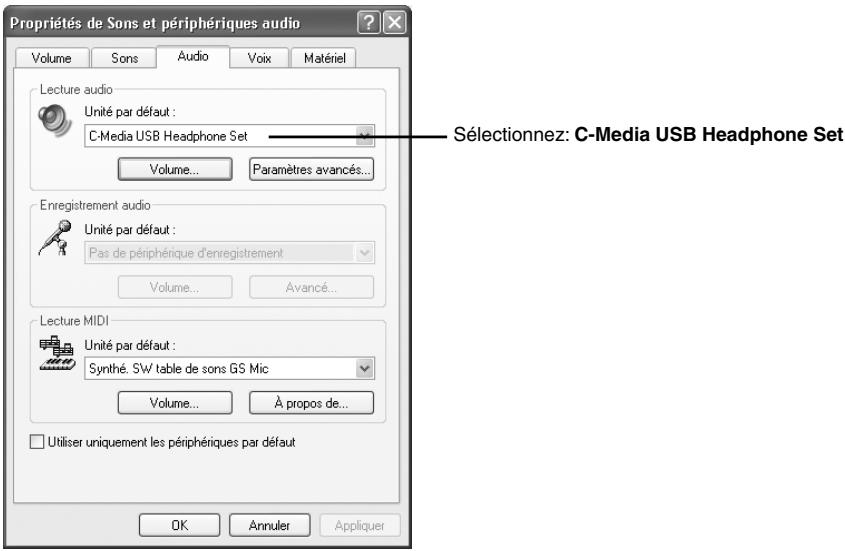

Cliquez sur le bouton Démarrer puis sur Panneau de configuration, Sons, voix et périphériques audio, Sons et périphériques audio puis enfin sur l'onglet Audio.

Cliquez sur le bouton Démarrer, pointez sur Paramètres, puis cliquez sur Panneau de configuration, sur Sons et multimédia, puis enfin sur l'onglet Audio.

Pour utiliser l'UWL-1, réglez dans la section Lecture audio le Unité par défaut sur:

Normalement, cette option est automatiquement sélectionnée quand le transmetteur est branché au PC.

Remarques:

• Selon votre système d'exploitation, Lecture audio peut être appelée Lecture, Unité par défaut peut devenir Périphérique favori et C-Media USB Headphone Set peut être Périphérique audio USB.
• Si vous ouvrez l'onglet Audio immédiatement après avoir branché le transmetteur, C-Media USB Headphone Set peut ne pas apparaître comme Unité par défaut. Après avoir branché le transmetteur, attendez un moment avant d'ouvrir l'onglet Audio. Avant de débrancher et de rebrancher le transmetteur, fermez l'onglet Audio.
• Pour couper momentanément la transmission audio par l'UWL-1 et produire le son via les haut-parleurs du PC, CHOISSEZ dans la section Lecture audio le Unité par défaut utilisé quand le transmetteur n'est pas branché au PC. Pour utiliser de nouveau l'UWL-1, reselectionnez C-Media USB Headphone Set.

Transmetteur numérique sans fil USB (UTX-1)

Format de connexion : Universal Serial Bus 1.1

Fréquence de transmission: Bande 2.4 GHz (2412 MHz-2462 MHz, 1-11 ch)

Récepteur numérique sans fil (RX-1)

Réponse en fréquence: 0.3Hz - 20kHz (+0 / - 0,5 dB, sortie ligne)

Rapport signal/bruit: 100 dB (filtre A, sortie ligne)

Niveau de sortie ligne: 2.0 Vrms

Sorties: optique numérique, mini-jack analogue (stéréo 3,5 mm)

Alimentation: DC 5V (adaptateur secteur ou câble d'alimentation DC dédié)

Consommation en veille: 0,8W

Les caractéristiques sont susceptibles d'être modifiées sans préavis.

Avant de utiliser le UWL-1, lea lo suiviente:
