SKS-HT520 - Système de haut-parleurs home cinéma ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs home cinéma 5.1
Marque	ONKYO
Modèle	SKS-HT520
Enceintes avant (SKF-520F) - Dimensions (L × H × P)	189 × 419 × 236 mm
Enceintes avant (SKF-520F) - Poids	5,5 kg
Enceinte centrale (SKC-520C) - Dimensions (L × H × P)	387 × 157 × 202 mm
Enceinte centrale (SKC-520C) - Poids	3,7 kg
Enceintes surround (SKM-520S/SKB-520) - Dimensions (L × H × P)	175 × 265 × 125 mm
Enceintes surround (SKM-520S/SKB-520) - Poids	1,7 kg
Caisson de grave actif (SKW-520) - Dimensions (L × H × P)	275 × 518 × 411 mm
Caisson de grave actif (SKW-520) - Poids	13,6 kg
Alimentation du caisson de grave	AC 120 V, 60 Hz, 150 W
Impédance des enceintes (sauf caisson)	8 Ω
Puissance d'entrée maximale des enceintes (sauf caisson)	130 W
Puissance maximale du caisson de grave	220 W (dynamique)
Réponse en fréquence du caisson de grave	25 Hz – 150 Hz
Réponse en fréquence des enceintes avant et centrale	55 Hz – 50 kHz (avant), 60 Hz – 50 kHz (centrale)
Fonctions principales	Auto Standby, blindage magnétique, grilles amovibles, montage mural des surround
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; pour les grilles, utiliser un aspirateur. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'eau, ne pas bloquer la ventilation, débrancher pendant un orage, confier les réparations à un technicien qualifié.
Pièces détachées et réparabilité	Fusible interne non remplaçable par l'utilisateur ; contacter le SAV Onkyo pour toute réparation.
Contenu de l'emballage	2 enceintes avant, 1 enceinte centrale, 2 enceintes surround, 1 caisson de grave actif, câbles (4,5 m avant, 3 m centrale, 9 m surround, câble RCA)

FOIRE AUX QUESTIONS - SKS-HT520 ONKYO

Comment connecter les enceintes à l'ampli-tuner ?

Mettez l'amplificateur hors tension. Reliez les bornes en respectant la polarité : borne positive (+) au positif de l'enceinte et négative (-) au négatif. Utilisez les câbles fournis et faites correspondre les couleurs des fils aux bornes. Appuyez sur le levier, insérez le fil dénudé, puis relâchez.

Que faire si le caisson de grave ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à une prise secteur. Le caisson a une fonction Auto Standby : il s'allume automatiquement lorsqu'un signal est reçu. Si le problème persiste, essayez une autre prise ou contactez le SAV.

Comment régler le volume du caisson de grave ?

Utilisez la commande OUTPUT LEVEL située à l'avant du caisson. Réglez le niveau de façon à équilibrer les graves avec les autres enceintes. Astuce : réglez à un niveau qui vous semble correct, puis réduisez légèrement.

Pourquoi certaines enceintes ne produisent-elles aucun son ?

Vérifiez les connexions des enceintes : assurez-vous que les câbles sont bien branchés et que la polarité est respectée. Vérifiez également la configuration des enceintes sur votre ampli-tuner (assignation des canaux).

Le caisson de grave émet un bourdonnement, que faire ?

Assurez-vous que le câble RCA/Cinch est bien enfoncé dans la prise LINE INPUT du caisson. Éloignez le caisson et le câble des sources d'interférences (téléviseur, autres appareils). Vérifiez que le système audio est correctement relié à la terre.

Puis-je monter les enceintes surround au mur ?

Oui. Utilisez des vis adaptées au mur (charge maximale respectée). Les enceintes surround ont des fixations prévues. Nous recommandons de consulter un installateur professionnel pour un montage sécurisé.

Comment nettoyer les enceintes ?

Essuyez les surfaces avec un chiffon doux et sec. Pour les grilles, utilisez un aspirateur avec une brosse douce. N'utilisez jamais de solvants, d'alcool ou de chiffons rêches qui pourraient endommager la finition.

Les enceintes peuvent-elles être placées près d'un téléviseur ?

Oui, les enceintes avant et centrale sont dotées d'un blindage magnétique pour éviter les interférences avec l'écran. Si une décoloration apparaît, mettez le téléviseur hors tension 15 à 30 minutes pour activer la démagnétisation, ou éloignez les enceintes.

Que faire en cas de dysfonctionnement pendant l'utilisation ?

Consultez le tableau de dépannage dans la notice : vérifiez les connexions, les réglages de l'ampli-tuner, et le niveau du signal. Si le problème persiste, débranchez l'appareil et contactez un technicien qualifié.

Le caisson de grave ne produit presque pas de son, pourquoi ?

La source audio peut manquer de basses fréquences. Essayez une source plus riche en grave. Vérifiez aussi que le câble RCA est bien connecté et que le niveau OUTPUT LEVEL n'est pas au minimum. Assurez-vous que le caisson n'est pas en mode veille (témoin rouge) – un signal d'entrée suffisant le réveillera.

MODE D'EMPLOI SKS-HT520 ONKYO

Manuel d'instructions

Merci d'avoir acheté cet ensemble Jeu d'enceintes cinéma d'Onkyo. Veuillez lire attentivement ce manuel avant d'utiliser vos nouvelles enceintes.

Suivez toutes les consignes figurant dans ce manuel afin de pouvoir profiter au maximum des fonctions et obtenir une prise d'écoute optimale de votre nouvel ensemble d'enceintes.

Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Contenu de l'emballage. 3

Tour d'horizon des vieillesystèmes d'enceintes 4

Installation et utilisation

Connexion des enceintes 4

Précautions pour le câble d'alimentation 6

Réglages 6

Appendice

Précautions d'utilisation 6

En cas de problème 7

Fiche technique 8

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentée une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. être déplacé avec précaution pour éviter qu'il ne se renverse et blesse celui qui le déplace.

AVERTISSEMENT POUR SUPPORTS A ROULETTESS

1. Débranche l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre: cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque:

A. Le cordon d'alimentation ou sa fiche sont endommagés.

B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.

C. L'appareil a été exposé à la pluie.

D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié.

E. L'appareil est tombé ou son boîtier est endommagé.

F. Ses performances semblent affectées.

1. Pénetration de corps étrangers et de liquide

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits. Il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez alors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

1. Fusible secteur

Ce fusible est logé à l'intérieur du boîtier et ne peut pas être remplaced par l'utilisateur. Si vous n'arrivez plus à mettre l'appareil sous tension, contactez un centre de S. A. V. Onkyo/agréé.

2. Entretien

Essuyez régulièrement les panneaux avant et arrière ainsi que le boîtier avec un chiffon doux et sec. Pour éliminer les taches rebelles, utilisez un chiffon doux et légèrement imbibé d'une solution d'eau et de détergent doux, en veillant à bien essorer le chiffon avant de l'utiliser. Essuyez immédiatement la surface nettoyée avec un chiffon propre et sec. N'utilisez jamais de chiffon rêché, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître le lettrage du boîtier.

Pour éliminer la poussière des grilles difficiles d'accès, utilisez un aspirateur.

Avertissement

LISEZ ENTIÈREMENT LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du courant varie selon les pays et les régions. Vérifiez que le courant dans la région où vous comptez utiliser l'appareil correspond bien aux specifications.

d'alimentation (CA 120V, 60Hz, par exemple) figurant au dos de l'appareil.

La fonction de vérin automatique ne coupe pas tout à fait le SKW-520. Si vous n'avez pas l'intention d'utiliser le SKW-520 pendant un certain temps, débranchez-le de la prise de courant.

Modèles pour le canada

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Contenu de l'emballage

Vérifiez que votre emballage contient tous les éléments ci-dessous. Si un ou plusieurs accessoires manquent, contactez le revendeur Onkyo le plus proche.

• Enceintes avant (SKF-520F)

• Enceinte centrale (SKC-520C)

• Câble pour enceintes avant de 4,5m (15 pieds)

(Rouge)

(Blanc)

Cable pour enceinte centrale de 3m (10 pieds)

(Vert)

• Enceintes Surround (SKM-520S/SKB-520)

• Câbles pour enceintes Surround de 9m (30 pieds)

(Bleu)

(Gris)

(Brun)

Caisson de grave actif (SKW-520)

Cable RCA/Cinch pour connexion du caisson de grave actif

La référence à la fin du nom de produit dans les catalogues et sur l'emballage renvoie à la couleur du système. Les spécifications et le fonctionnement sont identiques pour chaque coloris disponible.

Apposer et prisonner les grilles des enceintes

Les enceintes avant et centrale disposent d'une grille pouvant être détachée. Pour la retirer, veuillez procéder comme suit.

1. Tenez le bord inférieur de la grille des deux mains et tirez la partie inférieure vers vous sans trop forcer.
2. Tirez ensuite la partie supérieure de la grille vers vous pour détacher la grille de l'unité principale.
3. Pour remettre la grille, poussez les projections dans les ouvertures prévues à cet effet sur l'enceinte.

Retirer

Remetre

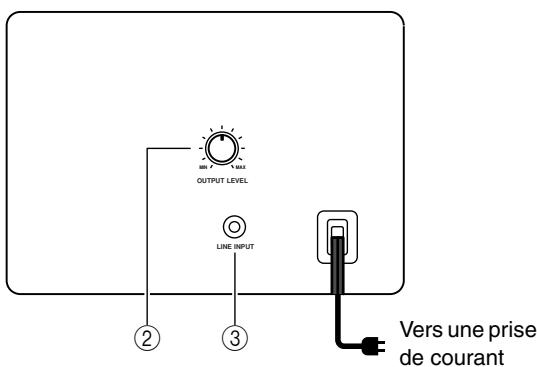

Caisson de grave actif (SKW-520)

Avant

Arrière

① Témoin standby/on

Rouge: le caisson de grave actif est en mode de veille (STANDBY)

Vert: le caisson de grave actif est activé

Grâce à la fonction Auto Standby, le SKW-520 s'active automatiquement dès qu'il reçoit un signal d'entrée en mode de veille (Standby). Le SKW-520 passe automatiquement en mode de veille quand il ne reçoit aucun signal pendant quelques instants.

Cette commande sert à régler le volume du caisson de grave actif.

Reliez cette entrée RCA/Cinch à la sortie préampli pour caisson de grave actif de votre Ampli-tuner, d'un ampli ou d'un autre récepteur avec le câble RCA fourni.

Si vous utilisez en outre un HT-R520:

Reliez cette entrée à la sortie caisson de grave actif du préampli du HT-R520.

Remarque:

La fonction Auto Standby active le caisson de grave actif dans le cas où le niveau du signal d'entrée dépasse un certain seuil. Si la fonction Auto Standby ne fonctionne pas correctement, réduisez (ou augmentez) légèrement le niveau de sortie du caisson de grave actif sur le récepteur ou l'amplificateur.

Connexion des enceintes

Lisez ces consignes avant de brancher les enceintes :

• Mettez l'amplificateur hors tension avant d'effectuer toute connexion.
• Soyez attentif à la polarité des câbles d'enceintes. Reliez la borne de pôle positif (+) au pôle positif (+) de l'enceinte et la borne de pôle négatif (-) au pôle négatif (-) de l'enceinte. Une inversion de la polarité produit un déphasage et un son dénaturé.
• Veillez à ce que les fils ne court-circuitent pas les pôles positif et négatif. Sans cela, vous risquez d'endommager votre amplificateur.

Reliez les bornes d'entrée de chaque enceinte aux sorties d'enceintes correspondantes du ampli-tuner.

Veillez à faire correspondre les couleurs des fils à celles des bornes.

Pour ce faire, appuyez sur le levier de la borne, insérez le fil dans l'orifice et relachez le levier.

Vérifiez que les bornes sont bien en contact avec les fils et non avec leur gaine.

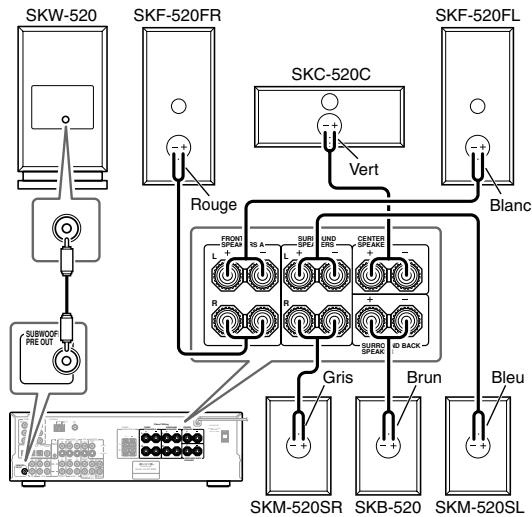

Reliez l'entrée LINE INPUT du caisson de grave actif à la sortie subwoofer PRE OUT de ampli-tuner avec le cable rca/cinch fourni.

Exemple : ajout du HT-R520

Un son "comme au cinéma" dans votre salon

Grâce à la qualité sonore extraordinaire, vous obtenez un superbe son surround recréant fidèlement tous les mouvements dans l'image sonore, ce qui transformera votre salon en salle de cinéma ou de concert.

Enceintes avant gauche et droite

Elles reproduisent le son global. Dans une installation cinéma à domicile, elles sont la clé de voute de l'image sonore. Installez-les face à la position d'écoute, plus ou moins à hauteur de l'oreille et à égale distance du téléviseur. Tournez-les légèrement vers l'intérieur pour qu'elles forment un triangle dont le spectateur est le sommet.

Enceinte centrale

Cette enceinte enrichit le son des enceintes avant. Elle accentue les déplacements dans le champ sonore et produit une image sonore intégrale. Dans les films, elle reproduit surtout les dialogues. Posez-la près du téléviseur et orientez-la vers vous, en la plaçant environ à hauteur d'oreille ou à la même hauteur que les enceintes avant gauche et droite.

Placez-la à un endroit où elle ne risque pas de glisser ou de tomber.

Enceintes surround arrière

Ces enceintes rehaussent davantage le réalisme du son Surround et améliorent la localisation du son derrière le spectateur. Placez-les derrière la position d'écoute, environ 60-100 cm au-dessus de la hauteur de l'oreille.

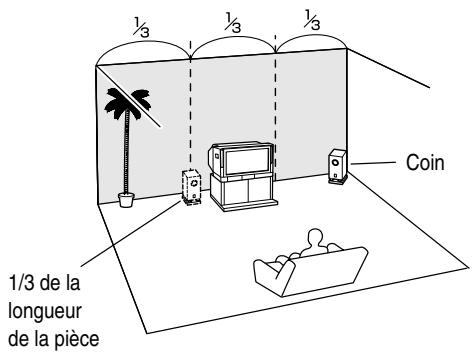

Caisson de grave actif

Le caisson de grave actif produit les signaux graves du canal LFE ("Low-Frequency Effects" ou effets basse fréquence). Le niveau et la qualité de reproduction des graves dépendent de la position d'écoute, de la forme de la pièce et de l'emplacement du caisson de grave actif. En général, vous obtiendrez une reproduction optimale des graves en plaçant le caisson de grave actif dans un coin avant de la pièce ou à un tiers de la largeur du mur, comme illustré.

Enceintes surround gauche et droite

Ces enceintes assurent une localisation précise du son et un réalisme sonore accru. Placez-les de part et d'autre du spectateur (ou légèrement en retrait), environ 60-100cm (2-3 pieds) au-dessus de la hauteur de l'oreille. L'idéal est de les placer à égale distance du spectateur.

Montage mural des enceintes surround

Si vous comptez fixer les enceintes Surround aux murs, vérifiez que ces derniers sont assez résistants pour supporter le poids des enceintes. Ainsi, la charge maximale autorisée pour les vis de fixation varie fortement selon la composition du mur et la position de ses renforts. Utilisez des longues vis, avec une tête de 6,3mm (1/4") ou moins de diamètre et un pas de 3,5mm (1/8") ou moins de diamètre. (Nous vous conseillons de consulter un spécialiste en installations cinéma à domicile.)

Précautions pour le câble d'alimentation

• Avant de brancher le cordon d'alimentation secteur, connectez tous les éléments AV et les enceintes.
• La baisse de tension momentanée produite quand vous mettez le SKW-520 sous tension pourrait affecter d'autres appareils électriques. Si cela pose problème, branchez le SKW-520 à un autre circuit.

Régler le niveau du caisson de grave actif

Réglez le niveau du caisson de grave actif avec la commande OUTPUT LEVEL. Effectuez ce réglage de sorte à équilibrer le volume des sons graves avec celui des sons aigus produits par les autres enceintes.

Vu que l'oreille humaine est moins sensible aux sons très graves, le commun des mortels a tendance à régler le caisson de grave actif à un niveau trop élevé. Voici une astuce pour obtenir un réglage correct : réglez le caisson de grave actif au niveau qui vous semble correct puis réduisez légèrement son volume.

OUTPUT LEVEL

Emplacement

• Les boîtiers des enceintes sont en bois et donc très sensibles à l'humidité et aux températures extrêmes. Ne les exposez pas directement au soleil et ne les installez pas dans des endroits humides, comme à proximité d'une climatisation, d'un humidificateur, dans une salle de bain ou une cuisine.
• Ne posez jamais de récipient contenant de l'eau ou d'autres liquides à proximité des enceintes. Si du liquide est renversé sur les enceintes, les haut-parleurs pourraient être endommagés.
• Placez les enceintes uniquement sur une surface ferme et stable, libre de toute source de vibrations. Ne les posez pas sur une surface qui n'est pas bien plane car elles pourraient tomber et provoquer des dommages. Cela réduirait en outre la qualité du son.
• Le caisson de grave actif est conçu pour être utilisé uniquement en position verticale. Ne vous en servez jamais en position horizontale ou inclinée.
• L'utilisation de cet appareil à proximité d'une platine ou d'un lecteur CD peut provoquer du Larsen ou des sauts pendant la lecture du disque. Si vous rencontrez ce problème, diminuez le volume de l'appareil ou éloignez-le de la platine ou du lecteur CD.

Utilisation à proximité d'un téléviseur ou écran d'ordinateur

Les téléviseurs et écrans d'ordinateur sont sensibles aux champs magnétiques et leur image peut donc être affectée (déformation ou décoloration) par la proximité d'enceintes conventionnelles. Pour éviter ce problème, les enceintes du SKF-520F et SKC-520C sont dotées d'un blindage magnétique. Toutefois, dans certains cas, vous pourriez remarquer une décoloration de l'image. Dans ce cas, mettez

tez le téléviseur ou l'écran d'ordinateur hors tension, attendez 15 à 30 minutes et remettez-le sous tension. En principe, cette manipulation active une fonction de démagétisation qui neutralise le champ magnétique et élimine ainsi tout effet de décoloration. Si ce phénomène de décoloration persiste, éloignez les enceintes du téléviseur ou de l'écran d'ordinateur. Notez que cette décoloration peut aussi être causée par une autre source magnétique ou un outil de démagnetisation placé trop près du téléviseur ou de l'écran d'ordinateur.

Mise en garde concernant le signal d'entrée

Les enceintes sont conçues pour reproduire des signaux musicaux normaux, à la puissance d'entrée maximum spécifique. Si vous envoyez l'un des signaux suivants aux enceintes, cela même lorsque la puissance d'entrée est dans la plage spécifique, un courant excessif risque d'être acheminé aux bobines des haut-parleurs, causant la rupture ou la fonte des fils:

1. Le bruit entre les stations provenant d'une radio FM mal accordée.
2. Le son produit lors de l'avance et du recul rapide d'une cassette.
3. Sons aigus produits par un oscillateur, un instrument de musique électronique, etc.
4. L'oscillation d'un amplificateur.
5. Les signaux de test d'un CD de calibrage audio, etc.
6. Les clics et bruits sourds causés par la connexion ou déconnexion des câbles audio (mettez toujours l'amplificateur hors tension avant de brancher ou de débrancher tout câble.)
7. Le Larsen d'un microphone.

En cas de problème

Symptôme	Cause possible	Remède
Certaines enceintes ne produitaucun son.	Les enceintes ne sont pas correctement branchées.	Vérifiez les connexions des enceintes et corrigez-les si nécessaire.
	Vous avez choisi la mauvaise configurationd'enceintes.	Vérifiez lechioïde la configuration d'enceintes.
Impossible demettre lecaisson de grave actif sous tension.	Le cordon d'alimentation n'est pas correctementbranché à la prise de courant.	Insérez la fiche du cordon d'alimentation à fond dansla prise de courant.
Le caisson de grave actif ne produit pas de son.	La commande OUTPUT LEVEL est réglée sur le minimum.	Augmentez le niveau de la commande OUTPUTLEVEL.
	Le cable RCA/Cinch n'est pas correctement bran-ché à la prise LINE INPUT du caisson de grave actif.	Vérifiez que le cable RCA/Cinch est correctementbranché à la prise LINE INPUT du caisson de graveactif.
	Le niveau du signal d'entrée est si bas que le caisson de grave actif a activé son mode de veille(Standby).	Augmentez légèrement le niveau de sortie préampliducaisson de grave actif sur votre Ampli-tuner.
	You'veaze choisi la mauvaise configuration pourle caisson de grave.Pour le jeu d'enceintes HT-R520:You'veaze déactivé le caisson de grave ("No")au sein de la configuration sur le HT-R520.	Vérifiez le réglage à propos du caisson de grave sur leAmpli-tuner.
Le caisson de grave actif ne produit pratiquement pasde son.	La source reproduite contient peu ou pas du toutde grave.	Choisissez une source plus riches en grave.
Le caisson de grave actif produit un bourdonnement.	Le cable RCA/Cinch n'est pas correctementbran-ché à la prise LINE INPUT du caisson de graveactif.	Vérifiez que le cable RCA/Cinch est correctementbranché à la prise LINE INPUT du caisson de graveactif.
	Un télévisueur ou d'autres apparueils électroniquesproduisent des interférences.	Eloignez le caisson de grave actif et le cable RCA/Cinch de la source d'interférence. Vérifiez que yoursystème audio est correctement relié à la terre.

Caisson de grave actif (SKW-520)

Type: Bass-reflex

Sensibilité/impédance d'entrée: 330 mV/100 kΩ

Puissance maximum: 220 W (Puissance dynamique)

Réponse en fréquence: 25 Hz-150 Hz

Capacité de l'enceinte: 38,5 L Dimensions (L × H × P): 275 × 518 × 411 mm (10-13/16" × 20-3/8" × 16-3/16")

Poids: 13,6 kg (30 lbs.) Haut-parleur: Woofer à cône de 25 cm

Alimentation: AC 120 V, 60 Hz Consommation: 150 W Autre: Fonction de veille automatique (Auto Standby)

Enceinte centrale (SKC-520C)

Type: Bass-reflex à 2 voies

Impédance: 8Ω Puissance d'entrée maximum: 130

Niveau de pression acoustique de sortie: 85 dB/W/

Réponse en fréquence: 60 Hz-50 kHz Fréquence de transfert: 4,5 kHz

Capacité de l'enceinte: 7,7 L Dimensions (L × H × P): 387 × 157 × 202 mm (15-1/4" × 6-3/16" × 7-15/16")

Poids: 3,7 kg (8,2 lbs.) Haut-parleur: Woofer à OMF cône de 10 cm × 2 Dôme à suspension de 2,5 cm

Connecteur: Type à pression (avec codes couleur)

Autre: Blindage magnétique

Enceinte avant (SKF-520F)

Type: Bass-reflex à 2 voies Impédance: 8 Ω

Puissance d'entrée maximum: 130 W Niveau de pression acoustique de sortie:

87 dB/W/m Réponse en fréquence: 55 Hz-50 kHz Fréquence de transfert: 4,5 kHz Capacité de l'enceinte: 10,8 L Dimensions (L×H×P): 189×419×236 mm (7.7/16"×16.1/2"×9.5/16")

Poids: 5,5 kg (12,1 lbs.) Haut-parleur: Woofer à OMF cône de 13 cm × 2 Dôme à suspension de 2,5 cm

Connecteur: Type à pression (avec codes couleur)

Autre: Blindage magnétique

Enceinte surround (SKM-520S/SKB-520)

Type: Bass-reflex à 2 voies Impédance: 8 Ω Puissance d'entrée maximum: 130 W

Niveau de pression acoustique de sortie: 82 dB/W/m

Dimensions (L × H × P) : 175 × 265 × 125 ~mm (6-7/8" × 10-7/16" × 4-15/16") Poids: 1,7 kg (3,7 lbs.)

Haut-parleur: Woofer à cône de 10 cm Dôme à suspension de 2,5 cm

Connecteur: Type à pression (avec codes couleur)

Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis.

5,5 kg (12,1 libras)

Unité de contrôle:
