NE-775I - Chaîne Hi-Fi NESX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne Hi-Fi avec meuble TV et système d'enceintes actives
Puissance de sortie	2 x 20 W (stéréo) + 40 W (caisson de basses)
Alimentation	230 V / 50 Hz
Consommation en veille	< 1 W
Formats audio supportés	WMA, MP3
Formats image supportés	JPEG, BMP
Connectivité	Entrée AUX (RCA), sortie HDMI, sorties YUV, S-Video, Vidéo composite (RCA), sortie numérique coaxiale SPDIF, port USB, lecteur SD/MMC, station d'accueil iPod/iPhone
Fonctions principales	Lecture audio depuis iPod/iPhone, clé USB, carte SD/MMC ; affichage de photos sur téléviseur ; réglages audio (égaliseur, graves/aigus) ; synchronisation marche/veille avec le téléviseur
Sécurité	Utilisation en intérieur uniquement ; ne pas exposer à l'humidité ; ne pas ouvrir l'appareil ; débrancher en cas d'orage ou de non-utilisation prolongée
Entretien et nettoyage	Ne pas utiliser de solvants ou produits abrasifs ; nettoyer avec un chiffon doux et sec
Compatibilité iPod/iPhone	Compatible avec iPod Mini, iPod Nano, iPod Photo, iPhone (marques déposées Apple)
Accessoires fournis	Télécommande, cordon AV, cordon secteur, cordons haut-parleurs, manuel d'utilisation
Piles de la télécommande	Piles non fournies ; remplacer par des piles de même type ; retirer en cas de non-utilisation prolongée
Environnement	Respect de la directive DEEE ; ne pas jeter avec les ordures ménagères ; recyclage via les filières appropriées

FOIRE AUX QUESTIONS - NE-775I NESX

Comment brancher la chaîne Hi-Fi à mon téléviseur ?

Selon les sorties de votre téléviseur, utilisez un câble AV RCA (rouge/blanc pour l'audio, jaune pour la vidéo) pour relier les sorties AV du téléviseur à l'entrée AUX du meuble. Si votre téléviseur ne possède pas de sorties RCA, utilisez un adaptateur RCA/SCART (non fourni) positionné sur OUT.

Comment utiliser mon iPod ou iPhone avec le meuble ?

Branchez l'appareil et sélectionnez la source iPod. Insérez délicatement votre iPod/iPhone sur le socle dédié. Attendez 5 à 8 secondes pour que l'appareil l'identifie. La lecture audio démarre automatiquement. Pour les photos/vidéos, reliez la sortie VIDEO 2 (prise RCA jaune) à l'entrée vidéo du téléviseur et sélectionnez la source AV.

Comment régler le son (graves, aigus, égaliseur) ?

Utilisez les touches TREBBLE +/- pour ajuster les aigus, SUBWOOFER +/- pour les graves (caisson de basses). Appuyez sur la touche EQ de la télécommande pour choisir entre les modes JAZZ, CLASSIQUE, ROCK, POPS ou FLAT (linéaire).

Que faire si le son ne sort pas ?

Vérifiez que l'appareil est allumé et que la source est correctement sélectionnée (AUX, iPod, USB...). Assurez-vous que le câble audio est bien branché sur les entrées AUX du meuble et sur les sorties audio du téléviseur. Vérifiez que le volume n'est pas coupé (touche MUTE) ou réglé à zéro.

Comment lire des fichiers audio depuis une clé USB ou une carte SD ?

Insérez la clé USB ou la carte SD/MMC dans le port correspondant. Appuyez sur INPUT pour sélectionner la source LOAD. Les fichiers musicaux (WMA, MP3) seront lus automatiquement. Utilisez les touches de navigation pour choisir un fichier ou les touches numériques pour un accès direct.

Que faire en cas d'orage ou de non-utilisation prolongée ?

Débranchez l'appareil du secteur (prise électrique) pour éviter tout risque de court-circuit ou de dommage lié à la foudre. Retirez également les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.

Puis-je utiliser cette chaîne avec un ancien téléviseur à tube cathodique ?

Oui, mais avec précautions car le caisson de basses n'est pas blindé magnétiquement. Ne placez pas le téléviseur trop près du caisson lors du montage pour éviter une aimantation du tube et des déformations d'image irréversibles.

Comment synchroniser la mise en marche/veille du meuble avec celle du téléviseur ?

Branchez la sortie audio du téléviseur à l'entrée AUX du meuble. En mode AUX ou veille, la mise en marche du téléviseur allume le meuble automatiquement. Lorsque vous éteignez le téléviseur, le meuble passe en veille après 15 secondes. Vous pouvez appuyer sur INPUT pendant ce délai pour basculer sur une autre source (USB, iPod).

Comment afficher des photos sur le téléviseur depuis une clé USB ?

Insérez la clé USB dans le port. Branchez un câble AV RCA (jaune) entre la sortie VIDEO 1 du meuble et l'entrée vidéo du téléviseur. Sélectionnez la source AV sur le téléviseur. Utilisez les touches de navigation pour choisir la photo et appuyez sur PLAY pour lancer un diaporama.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, produits abrasifs, ou de l'eau, car ils pourraient endommager irréversiblement le coffret.

MODE D'EMPLOI NE-775I NESX

Le symbole de l'éclair dans un triangle équilatéral sert à avertir l'usage qu'il existe à l'intérieur de l'appareil, des pièces qui sont sous une tension suffisamment haute pour constituer un risque d'électrocution.

Le symbole du point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'usage que la documentation accompagnant l'appareil contient d'importants renseignements concernant le fonctionnement de l'appareil, son entretien, et sa réparation.

• Cet appareil est destiné à être utilisé en intérieur exclusivement. Température d'utilisation 0 à 40°C Humidité relative : 30 à 80%
• Ne pas recouvrir l'appareil par une nappe ou un élément textile quelconque. Ne pas poser sur le meuble un récipient (vase, verre) contenant un liquide susceptible de se renverser. Risque de courts circuits à l'intérieur de l'appareil et risque d'incendie.
• Ne pas utiliser cet appareil dans un endroit où il existe un risque de projection de liquides ou une humidité excessive (proximité d'une fenêtre).
• Avant de brancher le cordon secteur sur le réseau d'électricité, assurez-vous que la tension soit compatible avec la tension d'alimentation de l'appareil.
• Ne nettoyez pas votre appareil avec des solvants ou des produits abrasifs. Risque d'endommager le coffret de manière irréversible. Veillez à ne pas coincer les cordons de liaison sous le meuble et si le cordon secteur est endommagé, il est impératif de le changer pour éviter les risques de court-circuit.
• Ne pas accéder à l'intérieur de l'appareil. Il n'existe aucune pièce d'entretien courante et vous pouvez vous trouver en présence de tensions élevées même si l'appareil est débranché du réseau.
• En cas d'orage ou de non utilisation prolongée, débrancher l'appareil du réseau secteur.
• Si l'appareil fonctionne de manière anormale, débranchez-le et faites appel à un répartiteur qualifié. NOTA : Toute intervention opérée par un personnel non agrée vous fera perdre l'avantage de la garantie.
• Attention: Cet appareil ne doit pas être utilisé avec un ancien télévisuel à tube cathodique.

Chapitre

Page

Avertissements et consignes de sécurité 2

Contenu de l'emballage 3

Présentation du produit - Face avant - Face arrière 4

Panneau de commandes - Prises entrées / sorties 5

Télécommande 7

Branchement d'un téléviseur avec sorties Audio RCA 9

Branchement d'un téléviseur sans sorties Audio RCA 10

Branchement d'un téléviseur avec prise HDMI 11

Branchement d'un téléviseur avec prises YUV 12

Branchement d'un amplificateur avec prise d'entrée numérique coaxiale SPDIF 13

Branchement de l'ensemble des prises 14

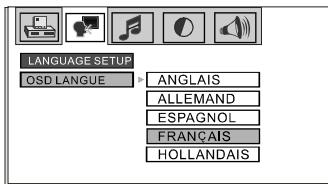

Configuration du système - Affichage TV - Langage de l'OSD 15

Configuration des sous-titres - sauvegarde d'écran - Sorties Audio 16

Configuration TV : Lumière - Contraste - Netteté 16

Configuration HDMI - Type de téléviseur - Réglages par défaut. 17

Fonction mise en marche / mise en veille synchronisée avec le téléviseur 17

Branchement des cartes SD / MMC - Port USB 18

Lecture des fichiers musique d'un iPod®/iPhone® 18

Caractéristiques. 19

Précautions d'emploi particulières 20

Contenu de l'emballage

Lors du déballage de l'appareil, vérifie la présence des composants et accessoires suivants:

Télécommande

Cordon AV

Manuel d'utilisation

Cordon secteur

Cordons haut-parleurs

1. Meuble télévision avec système d'enceintes actives

Permet la reproduction du son stéréo (2 x 20 W) en provenance d'un téléviseur ou de toute autre source branchée sur l'entrée AUX. Caisson de basses 40 W

1. Station d'accueil pour iPod ®/iPhone®

Permet la lecture des fichiers Audio et la recharge de l'iPod ®/iPhone®

1. Lecteur Multimédia

Permet la lecture des fichiers audio et photo stockés sur une carte mémoire type SD / MMC ou sur une clé USB. Permet la diffusion sur un moniteur / téléviseur des fichiers photo JPEG

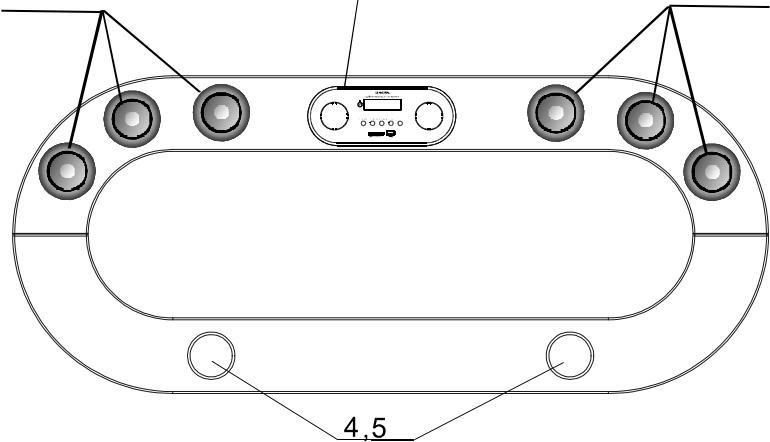

1. Haut-parleurs gauches
2. Panneau de commande

3. Haut-parleurs droits

Événements du caisson de basses

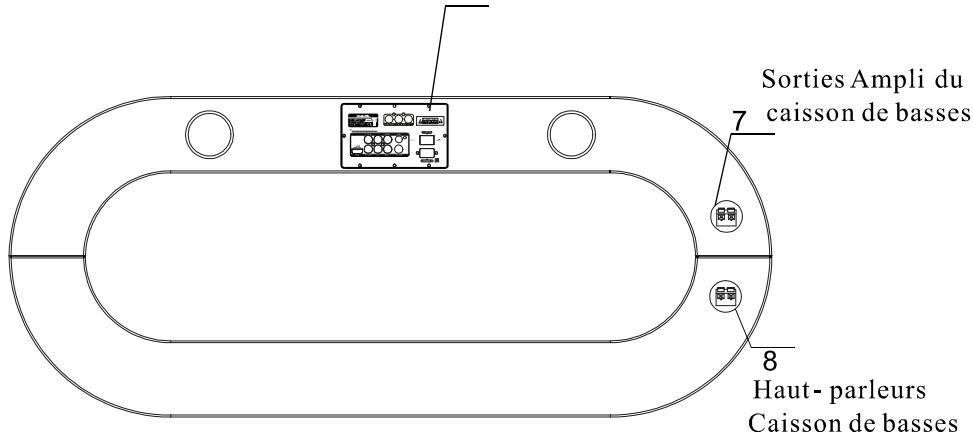

FACE Arriere

1. Prises entrées / sorties

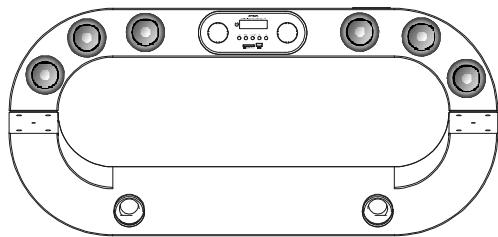

Installation du MEUBLE

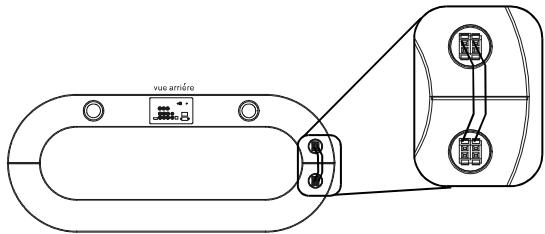

1. Assemblage de la partie supérieure et du caisson de basses :

Placez le caisson de basses le plus près possible de l'emplacement définitif du meuble puis placez la partie supérieure sur le caisson de basses en insérant les plots de guidage dans les trous correspondants.

1. Branchez les fils des haut-parleurs du caisson de basses en respectant le code des couleurs.

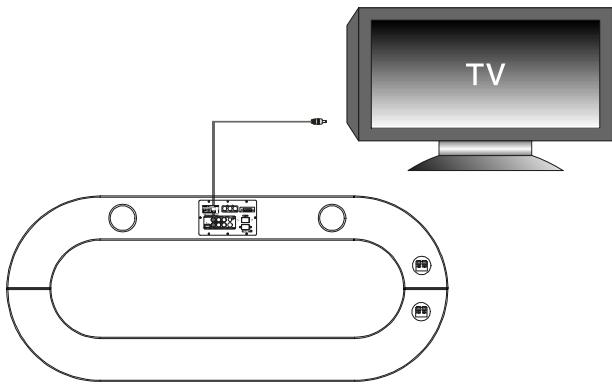

Raccordement auteleviseur

1. Placez le téléviseur sur le meuble et raccordez les différents câbles de liaison comme indiqué dans le chapitre branchement du meuble (plusieurs types de câbles peuvent être utilisés selon le téléviseur utilisé).
2. Effectuez un essai de fonctionnement des diverses fonctions du meuble et si tout est correct et si cela est nécessaire, déplacez le meuble à son emplacement définitif avec précaution, sans le faire glisser et en maintenant le téléviseur pour ne pas le faire tomber ou rayer la surface du meuble.

NOTA: Ne placez pas le meuble à proximité d'une source d'humidité, d'une source de chaleur ou de poussière.

Attention:

Le haut-parleur de basses ne possède pas de blindage magnétique et l'utilisation avec un ancien téléviseur à tube cathodique nécessite un minimum de précautions pour ne pas magnétiser le tube. Ne pas approcher le téléviseur à tube trop près du caisson de basse lors du montage. Risque de déformations d'image irréversibles.

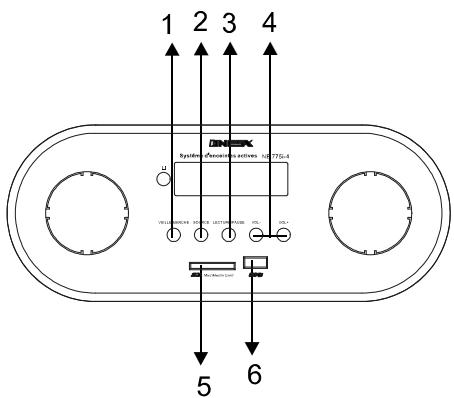

Panneau de commande

1 .	Veille / Marche
2 .	Source (LOAD, iPod /AUX)
3 .	Lecture / pause
4 .	Volume +/-
5 .	Connecteur SD / MMC
	MultiMedia Card
6 .	Port USB
	USB

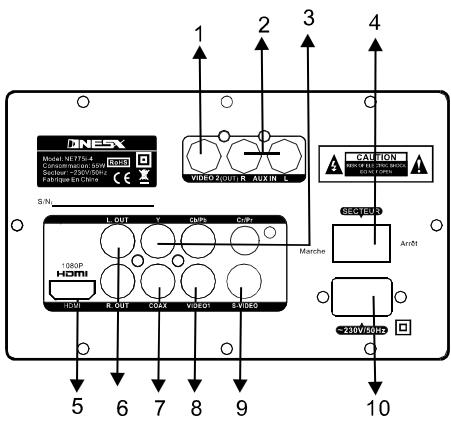

PRISES Entrees sorties

1.	Sortie Video 2 iPod / iPhone & SD/USB
2.	Entrée AUX Gauches et Droites
3.	Sorties Video YUV
4.	Interrupteur secteur
5.	Prise HDMI
6.	Sorties Audio Gauches et droites
7.	Sortie numérique coaxiale SPDIF
8.	Sortie Video 1 SD/USB
9.	Sortie S - Video
10.	Prise secteur

NOTA : La sortie vidéo 2 de l'appareil reliée à l'entrée vidéo du téléviseur utilisé comme moniteur transmet les médias suivants :

- Vidéo et photos en provenance des supports mémoire SD et USB - Uniquement les photos en provenance d'un iPod ou d'un iPhone.

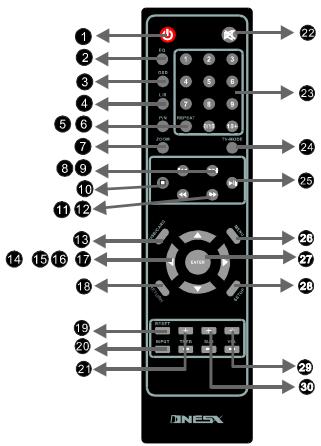

1. STANDBY: Arrêt/Veille
2. EQ: Égalisation
3. OSD: Affichage écran
4. L/R: Gauche / Droite
5. P/N: PAL/NTSC
6. REPEAT: Répartition
7. ZOOM
8. LAST: Précédent
9. NEXT: Suivant
10. STOP: 11. Q. FORWARD: Avance 12. Q. BACKWARD: Retour 13. USB/CARD
15. RETRUN: Retour
16. RESET: Réinitialisation
17. INPUT: Entrées
18. TREB: Aigus+/-
19. MUTE: Silencieux
20. Touches numériques 24. Mode TV
21. Lecture / pause
22. MENU
23. ENTER: Validation
24. SETUP: Réglages
25. Contrôle Volume
26. SUB: Basses + / -
27. STANDBY

Appuyez sur cette touche pour allumer ou pour éteindre l'appareil.

Appuyez de manière séquentielle sur cette touche pour ajuster le son selon les options JAZZ, CLASSIQUE, ROCK, POPS, FLAT linéaire

1. OSD

Appuyez sur la touche OSD pour afficher les informations sur le mode en cours.

1. L/R

Appuyez sur cette touche pour inverser les sorties Audio lors de la lecture de cartes SD / USB.

1. P/N MODE

Appuyez sur cette touche pour sélectionner le standard Video de sortie: PAL, PAL 60, NTSC, AUTO

1. REPEAT

Durant la lecture d'un titre, appuyez sur cette touche pour répéter ce titre. Appuyez une seconde fois sur cette touche pour répéter tous les titres.

1. ZOOM

Lors de l'affichage de photos JPEG, appuyez sur cette touche pour augmenter la taille de la photo par 2, 3, 4 ou la diminuer de 1 / 2, 1 / 3, 1 / 4.

1. LAST

Appuyez sur cette touche pour revenir au titre ou au chapitre précédent

1. NEXT

Appuyez sur cette touche pour accéder au titre ou au chapitre suivant.

1. STOP

Appuyez sur cette touche pour arrêter la lecture d'un fichier son, image ou vidéo. Appuyez une seconde fois pour arrêter complètement le mode lecture.

1. QUICK FORWARD

Appuyez sur cette touche pour effectuer une recherche rapide avant dans un fichier. 2X, 4X, 8X, 20X NOTA: En mode accéléré, le son n'est pas diffusé

1. QUICK BACKWARD

Appuyez sur cette touche pour effectuer une recherche rapide arrêtée dans un fichier.

1. USB / CARD

Appuyez sur cette touche pour sélectionner l'entrée SD ou l'entrée USB.

14.

Touche de navigation Haut.

15.

Touch de navigation Bas.

16.

Touche de navigation Gauche.

17.

Touch de navigation Droite

1. RETURN

Lors de la lecture VIDEO, return au menu titre.

1. RESET

Appuyez sur cette touche pour accéder aux réglages de base de l'appareil.

1. INPUT

Lorsque l'appareil est allumé, appuyez sur cette touche pour sélectionner les sources (AUX, USB, iPod)

1. TREBBLE + / -

Appuyez sur cette touche pour renforcer ou diminuer lessons aigus.

1. MUTE

Appuyez sur cette touche pour interrompre ou reprendre la diffusion du son.

1. Touches numériques

Appuyez directement sur les touches 1 à 9 pour accéder à un programme ou sur la touche 10+ pour

Accéder aux programmes supérieurs.

1. Mode TV

Dans le mode lecture cartes SD ou clé USB, appuyez sur cette touche pour sélectionner le

Format de la sortie vidéo: Entrelacé YUV / PAN / SCAN / S-Vidéo.

1. Lecture PLAY/PAUSE

Appuyez sur cette touche pour démarrer ou interrompre la lecture des fichiers Audio / Photo / Video

1. MENU

Dans le mode lecture iPod / iPhone, appuyez sur cette touche pour afficher le menu principal.

Utilisez les touches de navigation 14 à 17 pour sélectionner un programme et validez votre choix.

1. ENTER

Appuyez sur cette touche pour valider une sélection

1. SETUP Reglages

Appuyez sur cette touche pour accéder aux menus de réglage de l'appareil.

1. Réglage volume principal

Utilisez ces touches pour ajuster le niveau sonore du réglage de volume principal.

1. SUBWOOFER + / -

Appuyez sur cette touche pour renforcer ou diminuer le niveau de basses.

Le son disponible sur les prises Audio Out correspond au programme TV affiché à l'écran.

Pour visionner des photos à partir des sources mémoire SD / MMC ou USB, il est nécessaire de brancher le cable AV RCA Jaune entre la sortie Video du meuble et l'entrée AV du téléviseur. Pour afficher la vidéo à l'écran, sélectionner la source AV du téléviseur.

PANNEAU ARRIERE DU TELEVISEUR

HDMI1

Sorties AV Entrées AV

Le téléviseur est équipé de prises RCA AV Out ou Audio Out.

Branchez le câble AV entre les sorties

AV out et les entrées AUX du

Meuble. RCA rouge canal droit

RCA blanche canal gauche.

Meuble TV

NE 775i-4

Panneau arrête

Prises

Entrées/Sorties

RCA Blanche/RCA Rouge

S/N:

RCAJaune

230V/50Hz 0

Meuble TV

NE 775i-4

Vue de l'arête

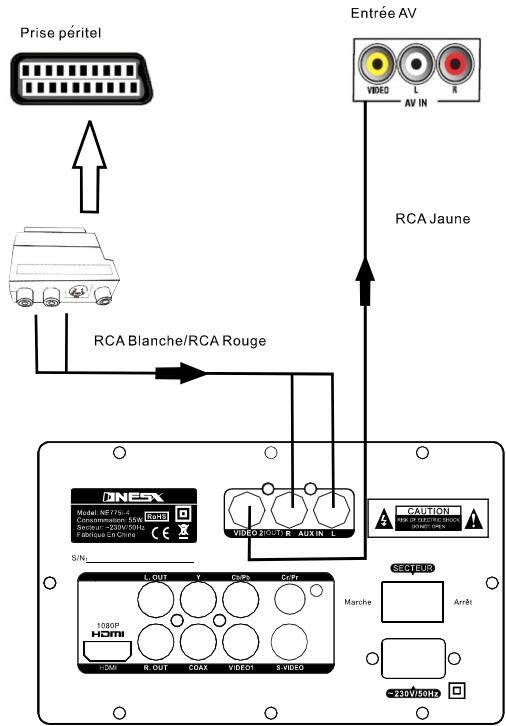

La prise péritel permet de sortir les voies Audio gauche et droite. Le son disponible est le son correspondant au programme TV affiché à l'écran.

Pour visionner des photos à partir des sources mémoires SD / MMC ou USB du meuble, il est nécessaire de sélectionner la source AV du téléviseur.

PANNEAU ARRIERE DUTELEVISEUR

Si vous t'étálezeur n'apasdprises de sortie RCAAVOUT ou RCA AUDIO OUTUtilizez un adaptateur RCA/SCART pour sortir le son de la prise péritel. Positionnez le commutateur sur OUT. (adaptateur RCA/SCART non fourni)

Meuble TV NE 775i-4

Panneau arrête

Prises Entrées / Sorties

Meuble TV NE 775i-4 queue de l'arré

Si vous utilisez un câble

HDMI vous pourrez

visionner des photos à partir

des sources mémoire

SD/MMC ou USB

Sur l'écran du téléviseur.

Il est nécessaire dans ce cas

de sélectionner la source

HDMI du téléviseur

correspondante.

PANNEAU ARRIERE DUTELEVISEUR

HDMI 1

Cable HDMI (fourni)

Pour diffuser le son du téléviseur sur le meuble, branche le cable Audio Gauche / Droite de l'entrée AUX du meuble sur les sorties AV RCA ou Audio Out du téléviseur ou sur un adaptateur RCA / SCART. (adaptateur RCA / SCART non fourni)

Meuble TV

NE 7751-4

Panneau arrière

Prises

Entrées/Sorties

Peritel

Sorties AV RCA

Entées AV RCA

RCA Blanche (canal gauche) RCA Rouge (canal droit)

S/N1

230V/50Hz

MeubleTV

NE 775i-4

Vide l'arrière

Si vous utilisez un cable YUV vous pourrez visionner des photos à partir des sources mémoire SD / MMC ou USB sur l'écran du téléviseur.

Il est nécessaire dans ce cas de sélectionner la source YUV du téléviseur.

PANNEAU ARRIERE DU TELEVISEUR

Meuble TV

NE 775i-4

Vanne de l'arrière

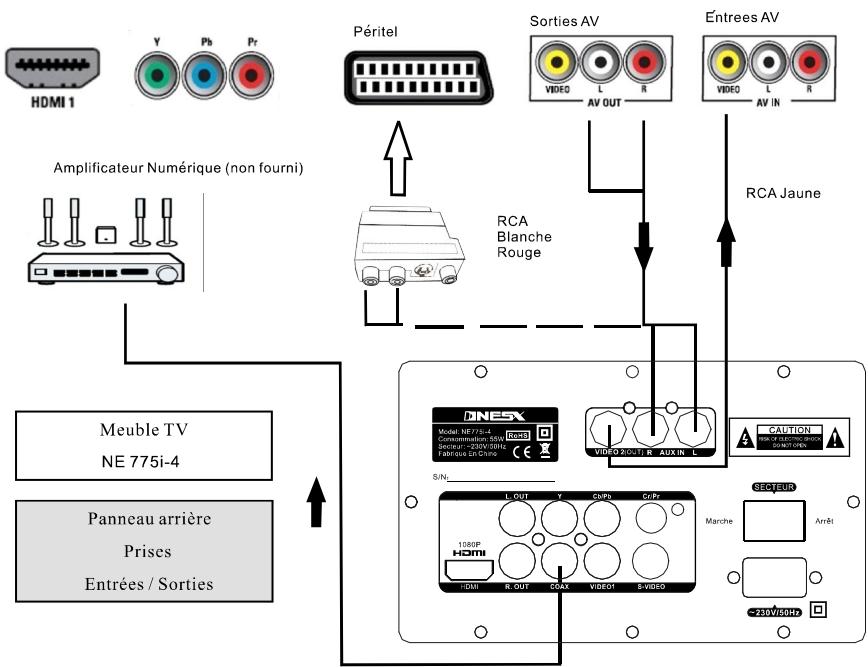

La prise de sortie son numérique multiplex coaxiale SPDIF n'est utilisée que pour les meubles TV équipés d'un lecteur DVD.

Le modèle NE 775i-4 ne comporte pas de lecteur DVD et cette prise ne peut être utilisée que si un des supports numériques SD/MMC ou USB contient un signal multiplex DOLBY STEREO ou DTS.

NOTA : Le modèle NE 775i-4 ne

diffuse le son qu'en mode

Stéréo Gauche / Droite + Basses.

PANNEAU ARRIERE DU TELEVISEUR Cable SPDIF (non fourni)

Meuble TV

NE 775i-4

Vue de l'arrière

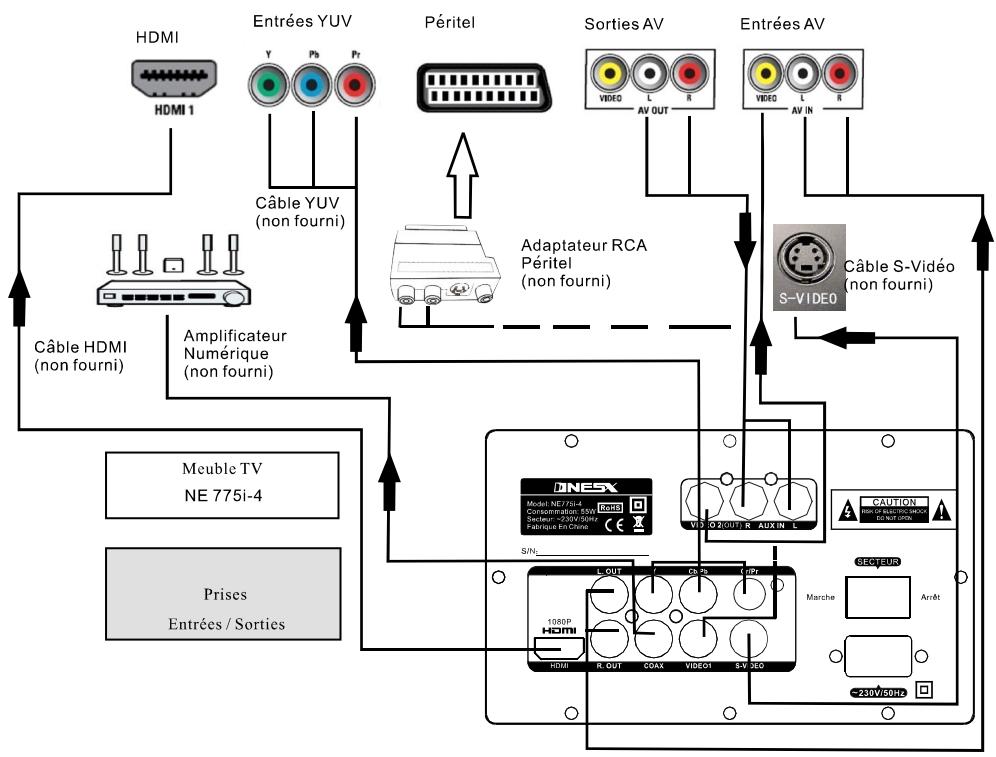

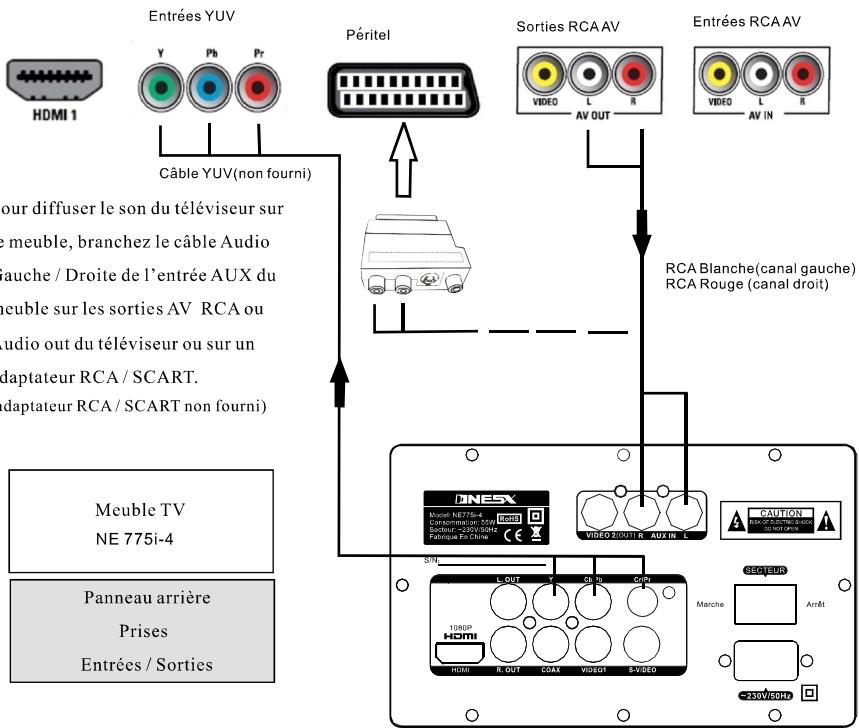

Cette page représente la totalité des branchements possibles du meuble TV.

Cette page est donnée à titre d'exemple mais dans la pratique seulement deux ou trois câbles sont branchés pour l'utilisation du meuble TV.

NOTA: Seul un cable Audio stéréo RCA (prises rouge et blanche) et le cable RCA (prise jaune) sont fournis avec le meuble TV NE 775i-4

PANNEAU ARRIERE DU TELEVISEUR

Meuble TV

NE 775i-4

Vue de l'arrière

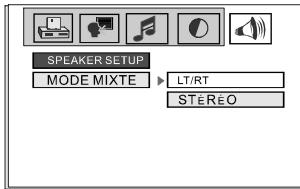

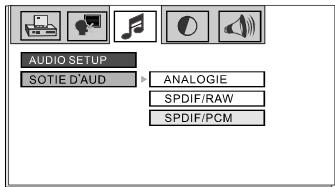

Appuyez sur la touche SETUP pour accéder aux différents menus de réglage de l'appareil. Le menu ci-dessous apparait à l'écran :

Utilisez les touches de direction ou pour naviguer dans les options de réglage :

-TV SYSTEM: Type de téléviseur. -LANGUAGE SETTING : Choix du langage. -AUDIO SETUP: Réglage du son. -VIDEO SETUP: Réglages vidéo. -SPEAKERS SETUP: Configuration des haut-parleurs. -DIGITAL SETUP: Réglage de la sortie numérique.

L'option de réglage sélectionnée, utilisez les touches de direction ou pour accéder aux différents réglages. Appuyez à nouveau sur la touche SETUP pour sortir du mode réglages.

1. Type de téléviseur :

1.1 TV SYSTEM: Choix du standard de couleur

Désélectionnez le réglage TV System à l'aide des touches ▲ ou ▼, puis choisissez le système couleur NTSC, PAL 60, PAL ou AUTO.

1.2 SCREEN SAVER: Protection d'écran

Si l'option protection d'écran est activée (ouvert), elle devient effective après 3 minutes sans changement du signal vidéo. L'appui sur n'importe quelle touche de la télécommande permet le retour au mode vidéo normal. Si l'option protection d'écran est désactivée (Fermé FER), l'affichage vidéo restera inchangé même sur une image figée.

1.3VIDEO OUT: Sortie video.

Vous pouvez sélectionner la sortie vidéo active

selon la qualité d'image ou le type d'équipement

relié à l'appareil: INTERLACE YUV, PSCAN, S-Video.

1.4 HDMI SETUP: Configuration de la prise HDMI.

Vous pouvez sélectionner la résolution de l’image selon le type d’équipement utilisé avec l’appareil.

Si les réglages que vous avez effectués ne vous donnent pas satisfaction, il est possible de revenir aux réglages par défaut qui sont les réglages effectués en usine.

Sélectionnez l'option retour et appuyez sur la touche OK pour valider votre choix.

NOTA : Les réglages supprimés le sont définitivement.

2.1 LANGUAGE DE L'AFFICHAGE OSD

Vous pouvez sélectionner le langage des menus affichés à l'écran. En sélectionnant le réglage AUDIO à l'aide des touches de navigation ou puis sélectionner le langage à l'aide des touches ou.

Choisissez un langage parmi les options : Anglais, Allemand, Espagnol, Français ou Hollandais

2.2 SORTIES AUDIO

Cette option permet de sélectionner le type de sortie audio

Analogique ou digitale selon les équipements périphériques utilisés.

ANALOGIE : Utilisation avec un amplificateur analogique.

SPDIF RAW: Utilisation avec un décodeur digital

SPDIF/PCM: Utilisation avec un amplificateur stéréo digital.

4. VIDEO SETUP: Réglages vidéo

Sélectionner le sous-menu video à l'aide des touches de direction

ou puis sélectionnez les paramètres video à configurer:

(1) BRIGHTNESS: Luminosité

Utilisez les touches de direction ou pour sélectionner le réglage à effectuer.

Le paramètre de réglage sélectionné, utilisez les touches de direction ou pour ajuster le niveau désiré.

(2) CONTRAST: Réglage du contraste. (3) HUE: Réglage de la teinte (NTSC uniquement). (4) SATURATION: Réglage du niveau de couleur.

5. Configuration des haut-parleurs

Sélectionner le sous menu Haut parleurs à l'aide des touches de

Direction ou

MODE MIXTE: Sortie deux canaux.

STEREO: Sortie stereo

Fonction mise en MARCHE et VEILLE simultanee du MEUBLE et du televiseur

1 - Lorsque la sortie Audio du téléviseur est reliée à l'entrée AUX du meuble, la mise en marche ou la veille du meuble peut être synchronisée avec les commandes marche / veille du téléviseur.

À l'allumage du téléviseur, le meuble est mis en route automatiquement et à la coupure du téléviseur, le meuble est mis automatiquement en veille après une durée de 15 secondes.

Lors de la coupure du téléviseur, il est possible de commuter l'entrée du meuble sur les sources USB ou iPod / iPhone en appuyant sur la touche INPUT avant la durée de 15 secondes qui précède la mise en veille.

2 - Cette fonction de mise en marche ou veille synchronisée avec la commande du téléviseur est active en mode AUX ou en mode Veille. Cette fonction n'est pas active si l'appareil a été démarré en mode SD - USB ou iPod / iPhone. 3 - Si le téléviseur ou une autre source extérieure Audio est branchée sur l'entrée AUX du meuble est active, le meuble sera commuté en mode marche et si vous souhaitez arrêter la diffusion du son par le meuble, il sera nécessaire d'arrêter la source ou de débrancher les câbles de liaison entre l'appareil et le meuble.

Lecture des CARTES memoire sd/mmc et USB

1. Appuyez sur la touche INPUT pour entrer le mode charge LOAD
2. Insérez une carte SD ou MMC ou une clé USB. Les fichiers musique seront lus automatiquement. NOTE: Si vous branchez simultanément une carte SD et une clé USB vous devrez utiliser le sélecteur USB / SD pour sélectionner le support que vous souhaitez utiliser.
3. Lors de la lecture d'un des supports SD ou USB, il n'est pas possible de passer d'un support à l'autre. Sur un même support, vous pouvez utiliser les touches "suivant", "précédent" ou les touches numériques de la télécommande pour sélectionner un fichier.
4. À la fin de la lecture d'un fichier, la lecture s'arrête et le lecteur se repositionnera dans le menu fichiers.

NOTA : Cet apparéil est compatible pour la lecture des fichiers musique WMA et MP3.

Utilisation avec un iPod / iPhone

Cet appareil permet de lire les fichiers Audio, Photo et Video en provenance de votre iPod / iPhone.

1. Branchement

1.1 Branchez l'appareil et sélectionnez la source iPod 1.2 Une fois l'écran allumé, insérez l'iPod ou l'iPhone sur son support

NOTA Lors de la première utilisation de votre iPod / iPhone, il est recommendé d'insérer et de désinsérer l'iPod / iPhone avec précaution afin de roder les contacts.

Lorsque vous branchez votre iPod / iPhone sur l'appareil, une période de 5 à 8 secondes est nécessaire pour que l'appareil identifie cette nouvelle source et que la lecture des fichiers puisse commencer.

1.3 Les fichiers Audio sont lus directement et le son en provenance de l'iPod / iPhone est diffusé par les haut-parleurs du meuble. 1.4 La lecture des fichiers Photos ou Video nécessite le raccordement du meuble à un téléviseur ou à un moniteur par l'intermédiaire d'un cable branché sur la sortie VIDEO 2 du meuble (prise RCA jaune) d'un côté et sur l'entrée video (RCA jaune) du téléviseur ou du moniteur de l'autre côté.

Réglez la source d'entrée du téléviseur / moniteur sur le mode AV.

2. Lecture des fichiers AUDIO

2.1 Sélectionnez la source iPod / iPhone sur le panneau de commande ou sur la télécommande de l'appareil. 2.2 Placez l'iPod / iPhone sur son socle en vous assurant du bon positionnement des contacts. 2.3 Appuyez pendant 3 à 5 secondes sur la touche II Marche / Pause pour mettre l'appareil en veille. 2.4 Appuyez à nouveau sur la touche II Marche / Pause pour commencer la lecture. 2.5 Appuyez sur la touche ■ Stop pour arrêter la lecture du fichier musique. 2.6 Appuyez sur les touches ou pour sélectionner le titre précédent ou le titre suivant. 2.7 Appuyez sur les touches « ou » pour sélectionner le mode retour rapide ou le mode avance rapide. 2.8 MENU: Appuyez sur cette touche puis utilisez les touches ou pour sélectionner une fonction et appuyez sur la touche pour valider votre choix.

Mode répétition

Appuyez sur la touche REPEAT pour sélectionner le titre à répéter.

Répetition d'un titre.

Répétition de tous les titres

3.1

Dans l'album sélectionné « photos » et choisissez la photo à afficher.

3.2

Après avoir choisi une photo, appuyez sur PLAY lecture pour accéder à l'écran ci-contre. Sélectionnez le mode SLIDESHOW Diaporama pour afficher les photos contenues dans votre Ipod / iPhone. Fichiers photos compatibles : JPEG - BMP

4.1

Sélectionnez l'icone iPod dans l'interface iPhone puis cliquez sur iPod.

4.2

Cliquez sur « Vidéo »

4.4

Choisissez un fichier video ou appuyez sur le mode PLAY lecture video.

NOTA: Lors de l'insertion d'un iPod / iPhone, l'appareil démarre en mode Musique par défaut. Pour lire les fichiers photos et les fichiers video, il est nécessaire d'effectuer les procédures décrites dans les chapitres 3 et 4.

Remarques

1. iPod® et iPhone® sont des marques déposées de APPLE INC
2. Cet appareil est compatible avec la plupart des baladeurs de la gamme APPLE iPod® tels que l'iPod Mini®, l'iPod Nano® et l'iPod Photo®.

Les appareils iPod / iPhone ne sont pas fournis avec le meuble.

La manipulation, insertion ou retrait de l'iPod / iPhone doit être effectuée avec le plus grand soin.

Il faut éviter toute contrainte et mouvements vers l'arrière ou vers l'avant afin de ne pas endommager le support.

• Compatible WMA-MP3 Lecture des cartes mémoire SD / MMC et supports USB
• Lecture des fichiers musique iPod®/iPhone® Sortie Vidéo HDMI
• Lecture des fichiers JPEG - Navigation
• Entrées AUX
• Consommation en veille < 1 W
• Ampli Stereo 2 x 20 Watts Caisson de basses 40 Watts

Remplacez les piles dès que leur fonctionnement donne des signes de faiblesse.

Si les piles coulent et laissent échapper de l'acide, éviter de les manipuler à main nue.

Remplacez les piles usagées en changeant ensembles toutes les piles d'un même appareil et ne mélangez pas les marques et les types de piles.

En cas de non utilisation prolongée de l'appareil, retirez les piles de leur compartiment.

ATTENTION: Les enfants en bas âge ne doivent pas avoir accès aux piles afin qu'ils ne les portent pas à la bouche et puissent se brûler ou les ingérer.

Lors du remplacement des piles ou des batteries, il existe un risque d'explosion si

L'élément à remplacer est d'un type incorrect. Dans le doute, demandez conseil.

à un spécialiste. Pour éviter tout risque de brûlures, ne placez jamais un appareil alimenté par une batterie à l'intérieur d'un vêtement ou à proximité du corps.

MISEAU Rebut

Les piles ou les batteries usagées ne doivent pas être jetées avec les ordures ménagères mais déposées dans des containers mis à votre disposition dans les lieux de distribution de produits électriques et électroniques.

Respect de l'environnement

Ce pictogramme rappelle qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre les appareils par leur distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Directive Européenne DEEE:2002/97/EC

Ce pictogramme rappelle que ce produit a été manufactured avec des composants et des procédés de fabrication qui respectent la législation en matière d'environnement.

La fabrication de ce produit exclut tous les matériels qui figurent dans la liste des composants dangereux tels que le plomb, le cadmium, le mercure, les PBB, PBDE et les composés qui ne s'éliminent que difficilement dans la nature.

Sécurité électrique et rayonnements électromagnétiques.

Ce pictogramme rappelle que cet appareil est conforme à la législation Européenne en matière de:

Sécurité électrique : Directives LVD 2006/95/EC - Normes 60065-2002 / EN 60950-1 2006

Normes de rayonnement et d'immunité électromagnétique Directives 2004/108/EC
