MINITEL 1 BISTANDARD - Terminal informatique FRANCE TELECOM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MINITEL 1 BISTANDARD FRANCE TELECOM au format PDF.
| Type de produit | Terminal informatique (Minitel) |
| Marque | France Telecom |
| Modèle | Minitel 1 Bistandard |
| Écran | 40 colonnes (mode Vidéotex) ou 80 colonnes (modes mixte et téléinformatique), norme ISO 6429 |
| Clavier | AZERTY, touches de fonction Téletel, touches Ctrl, Esc, Fnct, gestion de curseur et d'édition |
| Standards supportés | Téletel (mode Vidéotex et mode mixte) et Téléinformatique |
| Modem interne | V23, 75/1200 bauds, réversible (émission 1200 bauds possible) |
| Connectivité | Prise téléphonique (RTC), prise péri-informatique DIN 5 broches (TTL collecteur ouvert, 8,5 V / 1 A) |
| Vitesses de la prise péri-informatique | 300, 1200 ou 4800 bauds (symétrique) |
| Protocole de communication | Téletel (standard) ou transparent en mode téléinformatique |
| Fonctions principales | Consultation de services télématiques (Annuaire, messagerie), transmission de données, copie d'écran, utilisation comme terminal téléinformatique |
| Alimentation | Externe, fournie via la prise péri-informatique (8,5 V / 1 A) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de liquides. |
| Sécurité | Débrancher l'appareil avant tout nettoyage. Éviter les surtensions et l'humidité. |
| Pièces détachées et réparabilité | Non disponible (appareil ancien, fin de vie). |
| Informations générales | Notice d'utilisation professionnelle. Marque déposée France Telecom. Édition Janvier 88 (DACT/TELETEL). |
FOIRE AUX QUESTIONS - MINITEL 1 BISTANDARD FRANCE TELECOM
Questions des utilisateurs sur MINITEL 1 BISTANDARD FRANCE TELECOM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Terminal informatique au format PDF gratuitement ! Retrouvez votre notice MINITEL 1 BISTANDARD - FRANCE TELECOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MINITEL 1 BISTANDARD de la marque FRANCE TELECOM.

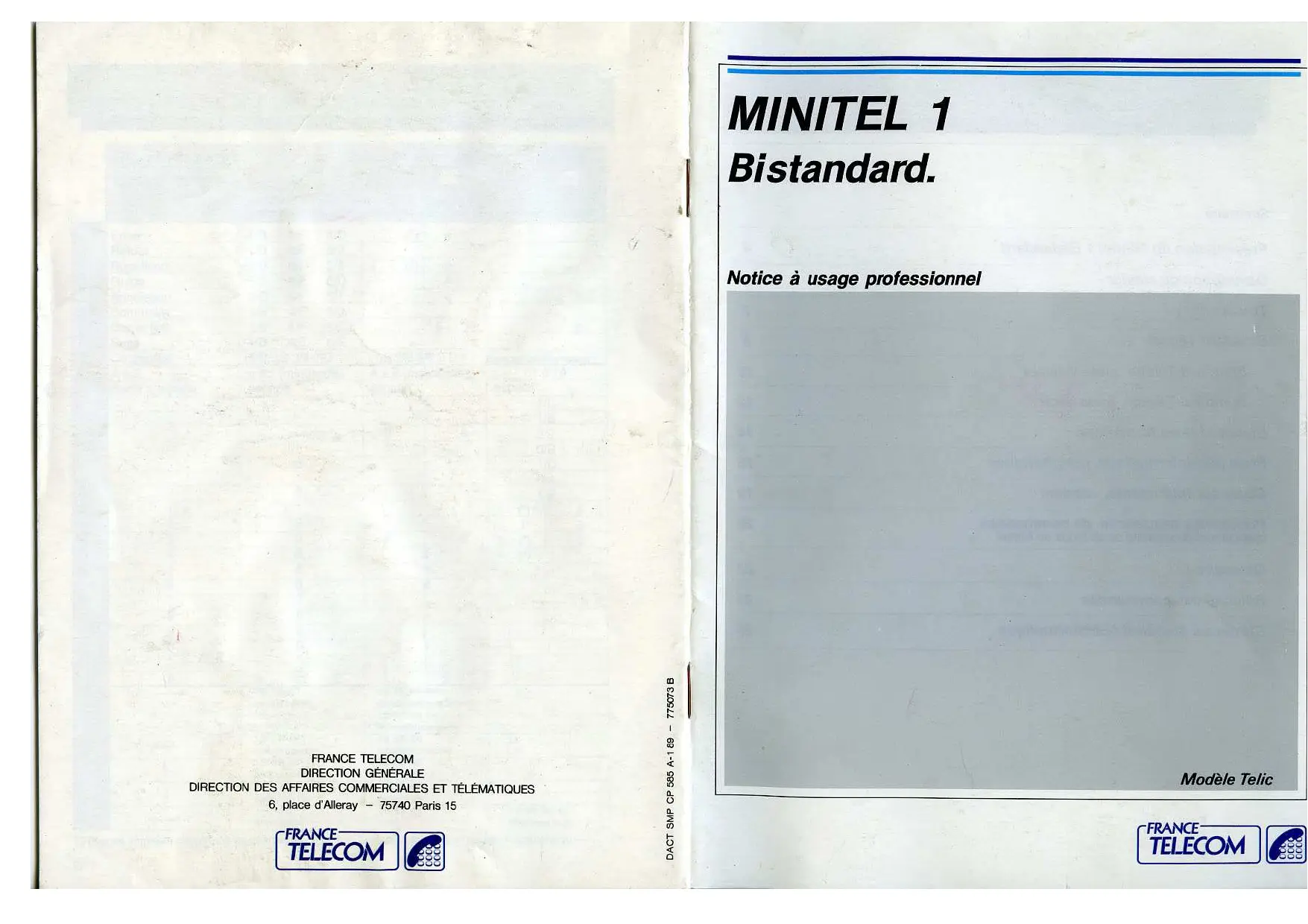

MODE D'EMPLOI MINITEL 1 BISTANDARD FRANCE TELECOM
Notice à usage professionnel
Présentation du Minitel 1 Bis standard 4
Description du clavier 6
Touche Fnct 7
Standard Télé 8
Standard Télémode Vidéotex 10
Standard Télémode mixte 12
Standard téléinformationique 14
Prise péri-informatique, périphériques 18
Copie sur imprimante, modem 19
Principales séquences de commandes 20
changement de standard ou de mode du Minitel
Glossaire 22
Résumé des commandes 23
Clavier au standard téléformatique 26
Cette notice est destinée aux professionnels qui souhaitent utiliser le Minitel 1 Bistandard comme un terminal téléformatique, mais elle ne se substitue pas.
aux Spécifications Techniques d'Utilisation du Minitel 1 Bistandard (STUM 1 B), disponibles au:
Département Documentation technique
38-40 avenue du Général Leclerc
92 131 Issy les Moulineaux
Édition Janvier 88
Copyright DACT/TELETEL
Présentation du minitel 1 bistandard

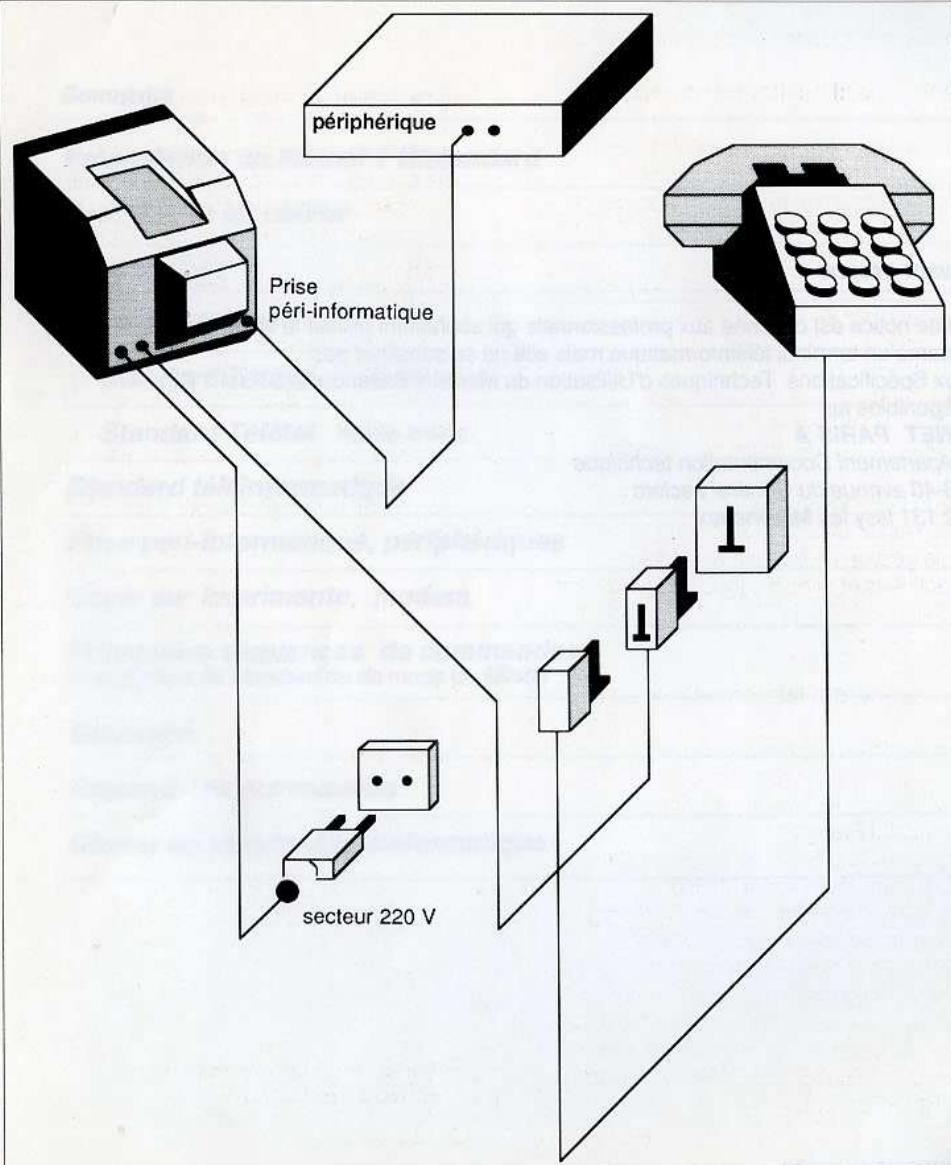

Branchements du Minitel 1 Bistandard
Présentation du minitel 1 bistandard
Ce Minitel dispose de deux standards:
Un standard téléphonique compensant
- Un mode Videotex caractérisé par :
- un écran 40 colonnes Videotex;
- un clavier standard Minitel avec les touches de fonctions Téletel
Retour 1.
- une utilisation possible des touches de gestion de curseur et d'édition
- Un mode mixte caractérisé par :
- un écran 80 colonnes (norme ISO 6429) avec deux jeux de caractères (jeux ASCII américain et ASCII français);
- un clavier avec les touches Ctrl, Esc de gestion de curseur et d'édition activées et avec les touches de fonction TéléTEL (Envoi Suite Retour,...).
Un standard téléinformatique caractérisé par:
- un écran 80 colonnes (norme)
ISO 6429) avec deux jours
de caractères ASCII Américain et ASCII Français;
(possibilité d'écran 40 colonnes dans le jeu précédemment besoin);
- un clavier avec les touches Ctrl, Esc de gestion de curseur et d'édition activées et dont les touches de fonction Télétel engendrent des séquences autres que celles du standard Télétexte (le codage correspond aux touches fonction d'un terminal téléformatique PF1, PF2,...).
- un logiciel de copie d'écran afin de simplifier la connexion d'imprimante, une alimentation électrique externe fournie sur la prise péri-informatique afin de pouvoir faire fonctionner des périphériques de faible consommation (cette possibilité existe sur les terminaux qui ont les caractères { } β inscrits sur le clavier);
- la détction d'applé teléphonique en instance lors d'une transaction télématique (pour les usagers ayant souscrit à ce service et si l'autocommutateur dont ils dépendent y est adapté).
- Minitel. Marque déposée par FRANCE TELECOM.

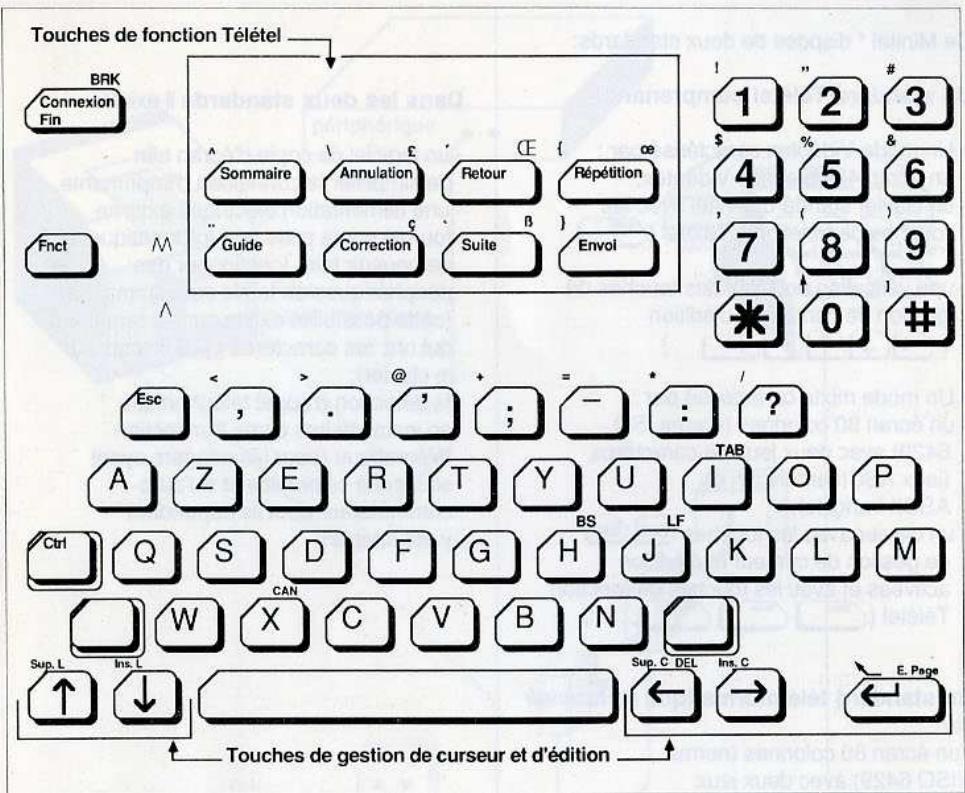

Description du clavier
Le clavier du Minitel 1 Bis standard se divise en :
- touches de fonction;
- touches d'écriture (alphabétiques, numériques, caractères de ponctuation et d'accentuation);
- touches de gestion de curseur et d'édition.
Chaque touche peut être utilisée seule ou simultanément avec la touche (cerclée de jaune) ou la touche (cerclée de rouge).
Selon le standard Télétel ou téléinformatique et le jeu ASCII américain ou ASCII français dans le mode téléinformatique, certaines touches peuvent avoir une signification différente (voir page 26).
Les caractères gravés sur les touches et au-dessus des touches en rouge et jaune correspondent au standard Télétel.
Touche fnct
La touche Fnct est une nouvelle touche du Minitel.
L'utilisation de la touche Fnct
combinée avec d'autres touches du clavier permet d'effectuer des commandes qui changent du terminal :
- choix du standard; - modification de certains paramètres du terminal concernant le clavier, l'écran, le modem et la prise péri-informatique; - mise en œuvre de la copie d'écran. Remarque:
À la mise sous tension, le terminal est toujours à l'état initial du standard Téletel, mode Vidéotex.
Utilisation de fnct
- Avec une lecture et un paramètre
La touche (Fnc), enforcée simultanément avec une lecture, initiaise une commande dont la liste figure en annexe pages 23, 24 et 25. Avant relachement des deux touches, il est nécessaire de préciser la fonction voulue par un paramètre en enforcant une lecture ou un chiffre. On a par exemple pour le passage au standard téléinformatique:
simulanement
NB: Les commandes effectuées avec la touche Fnct sont facilement mémorisables car la lettre enfoncée simultanément est l'initiale de la partie du Minitel concernée par la commande:
C=clavier, E=écran,
M=modem, P=prise,
T=terminal, I=impression
De même, la troisième touche rappelle la fonction : Renvoie
R = retourné (pour le modem),
A = ASCII américain (pour le jeu),
F = ASCII français (pour le feu)
M = passage de majuscules et minuscules et inversement (pour le clavier)
La touche Fnct énoncée simultanément avec un chiffre de 0 à 9 engendre, en standard téléinformatique, des séquences dont la liste figure ci-dessous:
| Sequences émises par la touche suivie d'un chiffre de 0 à 9 | |||||
| Fruit | 1/B | 4/F | 7/0 | (Esc | O p) |
| Fruit | 1/B | 4/F | 7/1 | (Esc | O q) |
| Fruit | 1/B | 4/F | 7/2 | (Esc | O r) |
| Fruit | 1/B | 4/F | 7/3 | (Esc | O s) |
| Fruit | 1/B | 4/F | 7/4 | (Esc | O t) |
| Fruit | 1/B | 4/F | 7/5 | (Esc | O u) |
| Fruit | 1/B | 4/F | 7/6 | (Esc | O v) |
| Fruit | 1/B | 4/F | 7/7 | (Esc | O w) |
| Fruit | 1/B | 4/F | 7/8 | (Esc | O x) |
| Fruit | 1/B | 4/F | 7/9 | (Esc | O y) |
1. Avec une touche non prévue
L'enfoncement de la touche (Funct) simultanément avec une touche non prévue dans la liste des combinaisons de commandes ou suivie d'un paramètre non prévu provoque un "bip" sonore du terminal.
Remarques:
- Une commande incomplete est annulée par les actions suivantes :. touche annulation. paramètre errone ;. autre commande utilisant la touche Fnct
- Certaines commandes sont en "bascule", c'est-à-dire que la même action fait revenir le terminal dans l'etat précédent.
Standard TéléTEL
Norme de visualisation: - Vidéotex en "mode Vidéotex" - ISO 6429 en "mode mixte"
Protocole de communication: Téletel

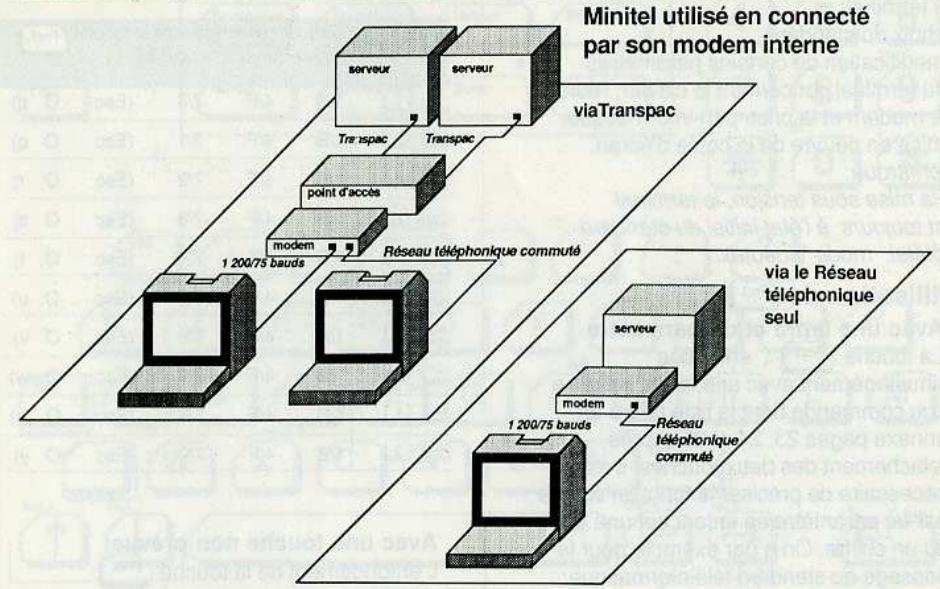

Liaison entre Minitel et serveurs distants
Le Minitel 1 Bis standard peut appeler un serveur
- soit via le service d'accès Télétel
- soit via le réseau téléphonique commuté de bout en bout
Comme indiqué dans la brochure
"Minitel 1 Bistandard Mode d'Emploi": - établissez les connexions nécessaires (alimentation, prise téléphonique, périhériques); - mettez le terminal sous tension. La dette F doit apparaitre en haut à droite de l'écran.
À la mise sous tension, Votre Minitel est au standard Téletel mode Vidéotex (en cran de 40 colonnes).
Le serveur ou le périphérique peut faire passer votre Minitel en mode mixte qui vous permet de disposer dans le standard Télatel d'un écran en 80 colonnes et d'un des deux yeux de caractères ASCII.
Remarque:
Vous pouvez revenir au standard Télemode Videotex, par la commande
Standard TéléTEL
Le standard Téletel se caractérise par le rôle des touches de fonction (Envoi Sommaire Suivant...) qui est toujours
le même, quel que soit le mode Videotex ou mixte.
Le mode Videotex vous permet de consulter des services thématiques (Annuaire Electronique, services Téletel, etc.). A la mise sous tension, le terminal est dans l'état initial du standard Téletel mode Videotex. Par l'utilisation des commandes obtenues avec la touche Fnct, vous pouvez modifier certaines caractéristiques du terminal.
Les modifications peuvent être aussi effectuées à l'aide de commandes envoyées au Minitel 1 Bis standard par le point d'accès, le serveur ou le périphérique (voir page 20 et 21).
Le passage en mode mixte ne peut être commandé que par le point d'accès, le serveur ou le périphérique. Dans ce mode, l'écran est en 80 colonnes avec l'un des deux yeux de caractères (ASCII américain ou ASCII français). Les touches Ctrl, Esc de gestion de curseur et d'édition sont activées.
Les touches de fonction sont au standard Télétel.
Les pages 10, 11, 12 et 13 donnent par mode, la liste des caractéristiques du terminal dans l'objet initial, les modifications possibles et les commandes associées.
Certaines caractéristiques sont communes aux deux modes.
Touches de fonction du standard tetele modes videotex ou mixte.
L'utilisation des touches de fonction du Minitel est indiquée par le service que vous consultez.
L'usage le plus souvent adopté vous est précisé dans la brochure Mode d'Emploi du Minitel 1 Bistandard.
Compatibilité avec les PAD X3
Afin d'utiliser le Minitel au standard Télatel dans les pays étrangers à travers les PAD X3 des réseaux de données, une option de codage des touches de fonction de type ISO 2022 est obtenue à partir de la commande:
Le retour au codage type Téletel est effectué par arrêt/marche du Minitel.
Standard télétexte mode videotex
| mode Vidéotex état initial du terminal à la mise sous tension ou simultanement | ||
| Clavier: état initial | modifications | commandes |
| Les touches d'écriture sont en mode majuscules. Le passage en mode minuscules nécessite l'enforcement simultanée de la touche ∩ avec la dette correspondante. | Positionner le clavier en mode minuscules. | Fnot C puis M simultanément |
| Retour à l'etat initial: (mode majuscules). | Fnot C puis M simultanément | |
| Les touches de gestion de curseur et d'édition, les touches Ctrl sole, Esc sont inactives, sauf la fonction retour chariot. | Activer les touches de gestion de curseur et d'édition, et Ctrl Esc Suant le service consulté, l'utilisation de ces touches permiet de déplacer le curseur, d'aller à la ligne, d'insérer ou de supprimer une ligne ou un caractère. La répétition automatique du caractère par mainien du doigt sur la touche est également activée. N.B: les fonctions d'édition sont gériées par le service. | Fnot C puis E simultanément |
| Si les touches de gestion de curseur et d'édition sont activées les codes émis (sauf retour chariot) sont des séquences ISO 6429 (sequences CSI) | Envoyer les caractères du jeu CO pour la gestion du curseur. Les fonctions d'édition ne sont plus disponibles. Retour à l'etat initial. | Fnot C puis C simultanément |
| Fnot C puis C simultanément | ||
| Ecran: état initial | modifications | commandes |
| Affichage en 40 colonnes avec les attributs Vidéotex (caracteres alphamosaïques, inversion védéo, soulignement, ...) en mode page. | Mettre l'écran en mode rouleau | Fnot E puis R simultanément |
| Retour en mode page | Fnot E puis P simultanément | |
Standard téletel mode videotex
| Modem: état initial | modifications | commandes |
| La vitesse d'émission/ reception est : 75/1200 bauds | Retourner le modem en 75/1200 bauds pour faire communiquer deux Minitel entre eux (mode opposé). Cette opération n'est possible qu'à partir du clavier en mode local. Lorsque le modem est opposé, un petit f remplace le F en haut à droite de l'écran. Retour à l'état initial. | Fnct M puis R simultanément |
| deux fois Connexion Fin ou Puis V simultanément | ||
| Procédure de correction d'erreur inactive (PCE) | Activer la PCE | Fnct M puis C simultanément |
| Prise: état initial | modifications | commandes |
| Les informations provenant du modem et du clavier dont envoyées vers la prise péri-informatique (voir page 18 et 19: prise péri-informatique, périphé- riques et copie sur imprimante). | Inhiber la prise. Cet état est repéré par affichage d'un I en haut à droite de l'écran. Retour à l'état initial. | Fnct P puis I simultanément |
| Fnct P puis I simultanément | ||
| La vitesse standard des échanges par la prise est de 1200/1200 bauds. | Modifier la vitesse des échanges par la prise. 300/300 1200/1200 4800/4800 | Fnct P puis 3 simultanément Fnct P puis 1 Fnct P puis 4 simultanément |
| Terminal: état initial | modifications | commandes |
| L'écho est fait par le terminal en mode local et par le point d'accès ou le serveur en mode connecté. | Inverser la règle de l'écho: Inhiber l'écho du terminal en mode local et activer l'écho du terminal en mode connecté. Retour à l'état initial | Fnct T puis E simultanément |
Standard téléphone mode mixte
commandée par le serveur, le point d'accès ou le périphérique (voir page 20)
| Clavier: état initial | modifications | commandes |
| Les touches Ctrl, Esc de gestion de curseur et d'édition sont activées. (séquences CSI). | Revenir au clavier Vidéotex | Fnot C puis V simulantément |
| Écriture en minuscules. | Positionner le clavier en mode majuscules. | Fnot C puis M simulantément |
| Retour à l'état initial. | Fnot C puis M simulantément | |
| Ecran: état initial | modifications | commandes |
| Ecran en 80 colonnes avec jeu de caractères ASCII américain ou ASCII français. Affichage en mode rouleau. | Mettre l'écran en mode page | Fnot E puis P simulantément |
| Retour en mode rouleau. | Fnot E puis R simulantément | |
| Modem: état initial | modifications | commandes |
| La vitesse d'émission/ reception est: 75/1200 bauds | Retourner le modem en 75/1200 bauds pour faire communiquer deux Minitel entre eux (mode opposé). Cette opération n'est possible qu'à partir du clavier en mode local. Lorsque le modem est opposé, un petit f remplace le F en haut à droite de l'écran. | Fnot M puis R simulantément |
| Retour à l'état initial. | Deux fois Connexion Fin ou T puis V simulantément | |
| Procedure de correction d'erreur inactive (PCE). | Activier la PCE | Fnot M puis C simulantément |
Standard téléphone mode mixte
| Prise: état initial | modifications | commandes |
| Les informations provenant du modem et du clavier sont envoyées vers la prise péri- informatique (voir page 18 et 19 : prise péri- informatique, péripériques et copie sur imprimante). | Inhiber la prise. Cet état est repéré par affichage d'un l'en haut à droite de l'écran. | Fnot P puis I simultanément |
| Retour à l'état initial. | Fnot P puis I simultanément | |

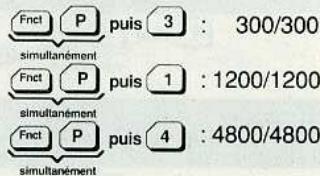

| La vitesse standard des échanges par la prise est de 1200/1200 bauds. | Modifier la vitesse des échanges par la prise: | |
| 300/300 | Fnot P puis 3 simultanément | |
| 1 200/1 200 | Fnot P puis 1 simultanément | |
| 4 800/4 800 | Fnot P puis 4 simultanément | |
| Terminal: état initial | modifications | commandes |
| L'écho est fait par le terminal en mode local et par le point d'accès ou le serveur en mode connecté. | Inverser la régime de l'écho: Inhiber l'écho du terminal en mode local et activer l'écho du terminal en mode connecté. | Fnot T puis E simultanément |
| Retour à l'état initial | Fnot T puis E simultanément | |
Standard téléinformatique
Norme de visualisation : ISO 6429 avec jeu ASCII américain et jeu ASCII français. Protocole de communication : le protocole de communication Télétel n'est plus actif.

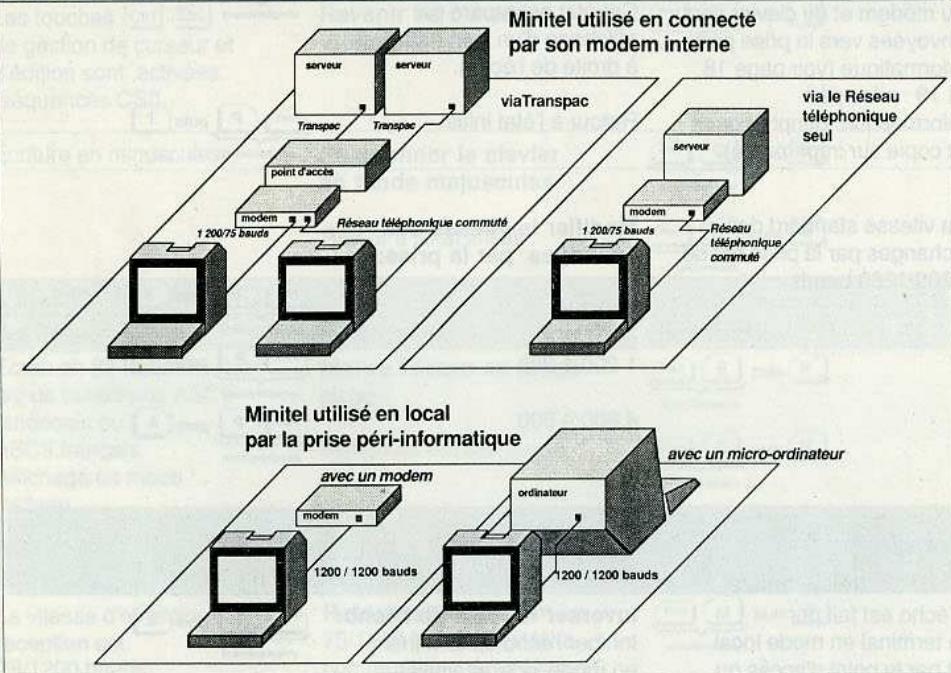

Liaisons entre Minitel et ordinateurs en mode local ou connecté.
Comme indiqué dans la brochure
"Minitel 1Bistandard Mode d'emploi": - établissez les connexions nécessaires (alimentation, prise téléphonique, périhériques); - mettez le terminal sous tension. La dette F doit apparaitre en haut à droite de l'écran; - si vous travailliez en local, c'est a dire que vous Minitel est relié par l'intermédiaire de la prise péri-informatique à un micro-ordinateur par exemple, celle-ci permet des échanges bidirectionnels simultanés; - si vous travailliez en connecté, c'est à dire que votre Minitel est en relation, via son modem interne, avec un serveur
distant ou un point d'accès, la prise péri-informatique ne permet alors que des échanges unidirectionnels et se comporte comme une interface de sortie pour imprimante.
Que vous travailliez en local ou en connecté, le passage au standard téléinformatique peut être commandé:
- soit par le point d'accès, le serveur ou le périphérique (voir page 21).
- soit à partir du clavier :
(jeu ASCII américain)
(jeu ASCII français)
Standard téléformatique
Le standard téléformatique vous permet de consulter des bases de données respectant la norme ISO 6429.
À l'entrée dans le standard téléinformatique, le terminal est dans un état initial défini. Par l'utilisation des commandes obtenues avec la touche (Fnot), vous pouvez modifier certaines caractéristiques du terminal.
Au standard téléinformatique, les touches de fonction Tetelet engendrent des séquences autres qu'au standard Tetelet (le codage correspond aux touches de fonction d'un terminal téléinformatique).
| Codes émis par les touches de fonction | ||||
| Sommaire | (PF1) | 1/B | 4/F | 5/0 |
| Annulation | (PF2) | 1/B | 4/F | 5/1 |
| Retour | (PF3) | 1/B | 4/F | 5/2 |
| Répétition | (PF4) | 1/B | 4/F | 5/3 |
| Envoi | 1/B | 4/F | 4/D | |
| Correction | 1/B | 4/F | 6/C | |
| Guide | 1/B | 4/F | 6/D | |
| Suite | 1/B | 4/F | 6/E | |
| Pour obtenir les codes correspondants à: | Appuyez simultanément sur | |
| LF | descendre d'un caractère) | 0/A |
| BS | (retour arrêté) | 0/8 |
| TAB | (tableulation horizontale) | 0/9 |
| VT | (tableulation verticale) | 0/B |
| DEL | -effacement caractère) | 7/F |
| CAN | -effacement ligne) | 1/8 |
| CR | (retour chariot) | 0/D |
Standard téléformatique
Jeu ASCII français (80 colonnes par défaut)
simultanement
Jeu ASCII américain (80 colonnes par défaut)
simulans
Clavier:
etat initial
modifications
commands
Les touches d'écriture sont en mode minuscules.
Positionner le clavier en mode majuscules.
simulapement
Le passage en mode majuscules nécessite
L'enforcement simultané de la touche avec la détente correspondante.
Retour à l'état initial.
simultanement
Les touches de gestion de curseur et d'édition, Ctrl Esc, sont actives.
N. B:
Les fonctions d'édition sont gérées par le service.
Tous les caractères de commande du jeu C0 sont possibles par combinaison de la touche Ctrl et de certaines touches du clavier (voir page 15).
Écran:
état initial
modifications
commands
L'écran est en mode rouleau, c'est-à-dire qu'en fin de page-écran, un défilement automatique de l'écran vers le haut (sauf la rangée 0) vous permet de continuer à écrire au-delà.
Mettre l'écran en mode page
simultanement
L'écran est en 80 colonnes norme ISO 6429 avec jeu ASCII américain ou un jeu ASCII français.
Retour en mode rouleau
simulardement
Mettre l'écran en 40 colonnes.
(dans le jeu initialement choisi).
Retour à l'état initial.
simulanement
Standard téléformatique
état initial
modifications
commands
La vitesse d'émission/reception est : 75/1200 bauds
Retourner le modem 751-0001
Remarques:
en 75/1 200 bauds pour faire communiquer deux Minitel entre eux (mode opposé).
simulanémen
La PCE, si elle a été activée au standard Télétel, reste en service après le passage dans standard téléinformatique.
Cette opération n'est possible qu'à partir du clavier en mode I. L'état du modem sera
-Aucun paramètre du modem n'est modifié au passage d'un standard à l'autre.
Prise:
état initial
modifications
commands
Minitel en local: échanges bidirectionnels simultanés (prise non inhibée).
Modifier l'état d'inhibition de la prise.
Minitel connecté : échanges unidirectionnels. La prise est alors une interface de sortie pour imprimante (prise inhibée).
Inhibition de la prise en local ou désinhibition en connecté.
simultanement
La vitesse standard des échanges par la prise est 1200/1200 bauds.
Modifier la vitesse des échanges par la prise : 300/300
1200/1200
simultanement
4800/4800
simultanement
signalement
simultanement
état initial
modifications
commands
L'écho est fait par
Inverser la règle de l'écho:
simultanement
le terminal en local
Inhiber l'écho du terminal
et par le point d'accès ou le service en connecté.
en mode local et activer
signa#ment
service en connecté. l'écho du terminal en mode connecté.
Retour à l'état initial
Retourner au standard Télétexte mode Vidéotex
simultanement
Prise péri-informatique, périphériques
Il s'agit d'une prise DIN 5 broches dont les niveaux électriques sont de type TTL Collecteur Ouvert.
Trois vitesses d'émission / réception (symétriques) sont disponibles: 300,1200 et 4800 bauds.
Vous pouvez raccorder sur la prise péri-informatique (ou prise DIN), un micro-ordinateur, une imprimante, un lecteur de carte à mémoire ou tout autre périphérique.
Prise femelle, vue extérieure
Interface pé-informatique et points de sortie de la prise DIN.
- Entrée RX réception de données venant du périphérique.
- Référence zéro volt du terminal. 3. Sortie TX-émission de données vers le périphérique.
- Entre PT-périphérique prêt à travailler. 5. Sortie 8,5 Volt 1 A
Au standard téléformatique
- Si le Minitel est connecté, les échanges par la prise sont unidirectionnels. La prise est destinée dans ce cas à recevoir une imprimante.
- Si le Minitel est en local, les échanges par la prise sont bidirectionnels simultanés.
Les commandes protocole sur la prise ne sont plus disponibles.
Au standard Télétel
Les échanges par la prise sont bidirectionnels, simultanés.
Vous pouvez avoir besoin, en fonction des périphériques connectés, et quel que soit le standard ou le mode, d'inhiber la prise. Vous disposez alors de la commande:
La suppression de l'inhibition se fait par la même commande.
La vitesse standard des échanges par la prise est de 1200-1200 bauds. Vous pouvez modifier cette vitesse par:
Le changement de vitesse se fait par la commande d'un nouveau choix.
Copie sur imprimante
L'impression ou copie d'écran est un cas particulier de l'utilisation d'un périphérique branché sur la prise péri-informatique.
Les situations varient selon le mode (Videotex ou téléinformatique) et le type d'imprimante dont vous disposez.
Mode videotex
Si vous possédez une imprimante compatible vidéotex, c'est-à-dire reproduisant les caractères semi-graphiques avec leurs attributs, suivez le mode d'emploi de l'imprimante.
Dans les deux standards.
Si vous possédez une imprimante standard, vous pouvez aussi copier un écran, après inhibition de la prise par les commandes indiquées ci-dessous. Il y aura perte du graphisme et des attributs Videotex si vous êtes en mode Videotex.
Pour inhiber la prise:
Pour copier un écran (40 ou 80 colonnes):
si l'imprimante travaille avec un jeu ASCII français
si l'imprimante travaille avec un jeu ASCII américain.
Pour arrêter une copie en cours, utilisez la touche annulation
Quel que soit le standard et le type d'imprimante, l'impression est limitée à l'écran visualisé. Il s'agit d'une simple copie d'écran. De plus, l'impression se fait en 40 ou 80 colonnes, selon le choix que vous avez fait précédemment pour le format de l'écran.
La rangée 0 n'est pas imprimée.
Modem
C'est un modem à modulation de fréquence respectant la recommandation V23 du CCITT. Dans son état initial, le modem interne reçoit les informations à la vitesse de 1200 bauds et émet à 75 bauds. Les échanges émission-réception se font simultanément dans les deux sens. Ce modem est réversible. Il peut donc émettre à 1200 bauds et recevoir à 75 bauds.
Il y a deux possibilités:
- Retournement du modem en connecté à partir du point d'accès, du serveur ou du périphérique.
- Opposition du modem en local à partir du clavier Fnet M Puis R simultanément
ou du périphérique.
Exemples d'utilisations du retournement en standard téletel
- L'utilisation du Minitel en association avec un lecteur de carte à mémoire.
Celui-ci, considéré comme un périphérique, commandera le retour du modem interne par l'envoi d'une séquence spécifique. La carte enverra ensuite le contenu de sa mémoire vers l'ordinateur central. Après avoir acquitté la réception des informations, l'ordinateur distant enverra, à son tour, une séquence demandant le retour du modem avant d'émettre une réponse.
L'utilisation du Minitel en association avec un micro-ordinateur.
Le retournement du modem est particulièrement intéressant lorsque l'on souhaite envoyer le contenu d'une disquette, ou télécharger un programme, du texte ou des données vers un autre ordinateur.
Principales séquences de commandes
(changement de standard ou de mode du Minitel)
Standard téletel
Au standard Téletel, le passage en mode mixte ne peut se commander qu'à partir du point d'accès et du serveur (par le modem) ou du périphérique (par la prise péri-informatique).
Passage du mode Vidéotex au mode mixte
| Commandes reçues | Acquittements | ||||
| Séquences émises | prise | modem | |||
| Minitel en local | de la prise | 1/B 3/A 3/2 7/D | 1/3 7/0 | ● | |
| Minitel connecté | du modem | 1/B 3/A 3/2 7/D | 1/3 7/0 | ● | ● |
| de la prise | 1/B 3/A 3/2 7/D | 1/3 7/0 | ● | ● | |
Passage du mode mixte au mode Vidéotex
| Commandes reçues | Acquittements | ||||
| Sequences émises | prise | modem | |||
| Minitel en local | de la prise | 1/B 3/A 3/2 7/E | 1/3 7/1 | ● | |
| Minitel connecté | du modem | 1/B 3/A 3/2 7/E | 1/3 7/1 | ● | ● |
| de la prise | 1/B 3/A 3/2 7/E | 1/3 7/1 | ● | ● | |
Principales séquences de commandes
(changement de standard ou de mode du Minitel)
Standard téléformatique
Le passage de standard TéleTEL au standard téléformatique peut se faire à partir du clavier mais aussi à partir du point d'accès et du serveur (par le modem) ou du périphérique (par la prise péri-informatique).
Passage du standard TéléTEL au standard téléformatique
| Commandes reçues | Acquittements | ||||
| Séquences émises | prise | modem | |||
| Minitel en local | de la prise | 1/B 3/A 3/1 7/D | 1/B 5/B 3/F 7/A | ● | |
| du clavier | ou Fnct T puis A ou Fnct T puis F | 1/B 5/B 3/F 7/A | ● | ||
| Minitel connecté | du modem | 1/B 3/A 3/1 7/D | 1/B 5/B 3/F 7/A | ● | |
| de la prise | 1/B 3/A 3/1 7/D | Pas d'accuittement | |||
| du clavier | ou Fnct T puis A ou Fnct T puis F | Pas d'accuittement | |||
- Cette commande fait passer dans le jeu GO (jeu ASCII américain) ; le passage du jeu GO (jeu ASCII américain) au jeu G1 (jeu ASCII français) se fait par SO (0/E) et le retour de G1 à GO par SI (0/F).
Passage du standard téléformatique au standard Télétex mode Vidéotex.
| Commandes reçues | Acquittements | ||||
| Séquences émises | prise | modem | |||
| Minitel en local | de la prise | 1/B 5/B 3/F 7/B | 1/3 5/E | ● | |
| du clavier | Fnot T puis V | 1/3 5/E | ● | ||
| Minitel connecté | du modem | 1/B 5/B 3/F 7/B | 1/3 5/E | ● | ● |
| du clavier | Fnot T puis V | 1/3 5/E | ● | ● | |
Glossaire
American Standard Code for Information Interchange. Codage normalisé de 7 bits pour la transmission d'informations.
Recommandation V23 du CCITT
Recommendation technique du Comité Consultatif International Télégraphique et Téléphonique, organisme de normalisation, définissant les caractéristiques du modem asymétrique 1200/75 bauds utilisé par les terminaux videotex européens.
Baud
Unité de mesure des débits en télécommunication exprimée en bit/seconde (bps).
Écho local
L'écho local est actif lorsqu'un caractère frappé au clavier est simultanément transmis et affiché directement sur l'écran.
Jeu CSI
(Séquences de commandes définies dans la norme ISO 6429.)
Jeu C0
Jeu de commandes de la norme Vidéotex (CEPT 2).
Mode videotex
Mode du standard Télétexte caractérisé par:
-unecran40colonnes,
- un clavier standard Minitel avec
- une utilisation possible des touches de gestion de curseur et d'édition.
Mode mixte
Mode du standard Télétel caractérisé par : - un écran 80 colonnes (normes ISO 6429) avec deux jours de caractères (ASCII américain et ASCII français),
- un clavier avec les touches Ctrl, Esc et gestion de curseur et d'édition validées et avec les touches de fonction Tetelet (Suille Retour
Modem
Le modem assure les fonctions de modulation et de démodulation, c'est-à-dire la conversion de signaux numériques binaires (utilisés par le micro-processeur du Minitel) en signaux analogiques modulés (transmis sur la ligne téléphonique) et vice-versa.
Norme ISO 6429
Norme internationale définie par "International Organisation for Standardisation" sur le système de traitement de l'information.
Procédure de correction d'erreurs (PCE)
Procédure qui a pour but de corriger les erreurs dues aux perturbations sur le réseau téléphonique en réception à 1200 bauds.
Standard téleinformatique
Standard caractérisé par : - un écran 80 colonnes (norme ISO 6429) avec deux jeux de caractères (ASCII américain et ASCII français), avec possibilité d'écran 40 colonnes dans le jeu précédent choisi. - un clavier avec les touches (Ctrl, Esc) et gestion de curseur et d'édition validées et dont les touches de fonction Télatel engendrent des séquences autres qu'en standard Télatel (le codage correspond aux touches de fonction d'un terminal téléinformatique PF1, PF2...).
Standard téletel
Standard comprenant deux modes : le mode Vidéotex et le mode mixte.
Commandes et définitions des paramètres
À la mise sous tension, le Minitel est au standard Téletel, mode Vidéotex.
| état initial | modifications | commandes | |
| Clavier | Écriture en majuscules | Blocages en minusculesRetour à l'état initial | Fnct C puis MFnct C puis M |
| Touches de gestion decurseur et d'éditioninactives. Pas de répétitionautomatique | Activation de ces touches : "Clavier étendu"Répétition automatique | Fnct C puis E | |
| Codes CSI pour le clavierd'édition. | Codes C0 si "clavierétendu" | Fnct C puis C | |
| Retour au clavier standardVidéotex | Fnct C puis V | ||
| Ecran | Ecran en mode page | Ecran en mode rouleau | Fnct E puis R |
| Retour au mode page | Fnct E puis P | ||
| Modem | PCE inactive | Demande d'activationde la PCE | Fnct M puis C |
| Vitesse 1200/75 bauds | Opposition du modemen 75/1200 bauds. | Fnct M puis RFnct T puis V | |
| Retour à l'état initial. | Déconnexion | ||
| Prise | Toutes informationsenvoyées vers la prise | Inhiber la prise | Fnct P puis I |
| Retour à l'état initial | Fnct P puis I | ||
| Copie d'écran (àprésinhibition de la prise) | Fnct I puis AFnct I puis F | ||
| Vitesse par la prise1200/1200 | Modifier la vitesse300/3001200/12004800/4800 | Fnct P puis 3Fnct P puis 1Fnct P puis 4 | |
| Terminal | Retour au mode Vidéotexstandard. | Fnct T puis V | |
| Echo par terminal (local)ou service (connecté). | Inhiber ou demander l'écho | Fnct T puis E |
Résumé des commandes
standard TéléTEL mode mixte
| état initial | modifications | commandes | |
| Clavier | Clavier avec touches Ctrl, Esc gestion de curseur actives. | Retour au clavier standard Vidéotex | Fnct C puis V |
| Écriture en minuscules | Blocage en majuscules | Fnct C puis M | |
| Retour à l'état initial | Fnct C puis M | ||
| Ecran | Ecran en 80 colonnes, mode rouleau | Ecran en mode page | Fnct E puis P |
| Retour à l'état initial | Fnct E puis R | ||
| Modem | PCE inactive | Demande d'activation de la PCE | Fnct M puis C |
| Vitesse 1200/75 bauds | Opposition du modem en 75/1200 bauds. | Fnct M puis R | |
| Retour à l'état initial. | Fnct T puis V | ||
| Prise | Toutes informations envoyées vers la prise | Inhiber la prise | Fnct P puis I |
| Retour à l'état initial | Fnct P puis I | ||
| Copie d'écran (àpRES inhibition de la prise) | Fnct I puis A | ||
| Vitesse par la prise 1200/1200 | Modifier la vitesse | Fnct P puis 3 | |
| 300/300 | Fnct P puis 1 | ||
| 1200/1200 | Fnct P puis 4 | ||
| 4800/4800 | Fnct Paison | ||
| Terminal | Retour au mode Vidéotex standard | Fnct T puis V | |
| Echo par terminal (local) ou service (connecté). | Inhiber ou demander l'écho | Fnct T puis E |
NB. Les commandes effectuées avec la touche Fnet sont
facilement mémorables car les lettres sont les initiales des parties du terminal concernées par la commande :
C = clavier E = écran
M=modem P=prise
T=terminal I=impression
De même, le paramètre rappelle la fonction :
R = Retourné (pour le mode),
A = ASCII américain (pour le jeu de caractères),
F = ASCII français (pour le jeu de caractères),
M = majuscules ou minuscules (pour le clavier).
Résumé des commandes
standard téléinformatique.
Commandes et définition des paramètres)
Passage au standard téléformatique:
- Jeu ASCII français (80 colonnes par défaut):
- Jeu ASCII américain (80 colonnes par défaut)
| Etat initial | modifications | commandes | |
| Clavier | Écriture en minuscules | Blocage en majuscules | Fnct C puis M |
| Retour à l'état initial | Fnct C puis M | ||
| Ecran | Ecran en mode rouleau | Ecran en mode page | Fnct E puis P |
| Retour au mode rouleau | Fnct E puis R | ||
| Affichage en 80 colonnes | Affichage en 40 colonnes | Fnct E puis F | |
| Retour à l'état initial | Fnct E puis F | ||
| Prise | Prise non inhibée en mode local Prise inhibée en connecté | Inhibition ou désinhibition de la prise | Fnct P puis I |
| Retour à l'état initial | Fnct P puis I | ||
| Copie d'écran (après inhibition de la prise) | Fnct I puis A | ||
| Fnct I puis F | |||
| Vitesse par la prise 1200/1200 bauds. | Modifier la vitesse | ||
| 300/300 | Fnct P puis 3 | ||
| 1200/1200 | Fnct P puis 1 | ||
| 4800/4800 | Fnct P puis 4 | ||
| Terminal | Echo par terminal (local) ou service (connecté) | Inhiber ou demander l'écho | Fnct T puis E |
Les commandes effectuées avec la touche Fnct sont
facilement mémorisables car les lettres sont les initiales des parties du terminal concernées par la commande :
C=clavier E=écran
M=modem P=prise
De même, le paramètre rapelle la fonction :
R = Retourné (pour le mode),
A = ASCII américain (pour le jeu de caractères),
F = ASCII français (pour le jeu de caractères),
M = majuscules ou minuscules (pour le clavier).
Clavier au standard téléformatique
| Action sur le clavier | Visualisation à l'écran ou codes émis | ||||||
| Touché du clavier | Seule | avec touche | avec touche Crl | ||||
| jeu ASCII américain | jeu ASCII français | jeu ASCII américain | jeu ASCII français | jeu ASCII américain | jeu ASCII français | ||
| Touches de fonction | Envoi | 1/B 4/F 4/D | (*) | è | |||
| Retour | 1/B 4/F 5/2 | ||||||
| Répétition | 1/B 4/F 5/3 | (*) | è | ||||
| Guide | 1/B 4/F 6/D | " | |||||
| Annulation | 1/B 4/F 5/1 | \ | ç | £ | |||
| Sommaire | 1/B 4/F 5/0 | ||||||
| Correction | 1/B 4/F 6/C | § (*) | ç | ||||
| Suite | 1/B 4/F 6/E | ||||||
| Connexion | 1/B 2/9 3/4 0/D | 1/B 2/9 3/4 0/D | Break vers prise ou modem | ||||
| Touches d'écriture | A à Z | a à z (minuscule) | A à Z (majuscules) | 01 à 1A | |||
| Barre à espace | espace | espace | espace | ||||
| , | , | < | 1/C | ||||
| - | , | > | 1/E | ||||
| , | , | @ | à | 0/0 | |||
| ; | ; | + | 0/B | ||||
| - | - | = | 1/D | ||||
| : | : | * | 0/A | ||||
| ? | ? | / | 1/F | ||||
| 1 | 1 | ! | { (*) | é | |||
| 2 | 2 | " | l | ù | |||
| 3 | 3 | # | £ | } (*) | è | ||
| 4 | 4 | $ | " (*) | " | |||
| 5 | 5 | % | . | ||||
| 6 | 6 | & | — | ||||
| 7 | 7 | , | |||||
| 8 | 8 | ( | |||||
| 9 | 9 | ) | |||||
| 0 | 0 | ▲ | ° | ||||
| * | * | [ | ° | ||||
| # | # | £ | ] | § (*) | |||
| Gestion deuteur et'édition | → | 1/B 5/B 4/3 curseur à droite | 1/B 5/B 3/4 6/8 début insertion caractères | ||||
| 1/B 5/B 3/4 6/C | |||||||
| fin insertion caractères | |||||||
| ← | 1/B 5/B 4/4 curseur à gauche | 1/B 5/B 5/0 supprimer caractère | 7/F DEL | ||||
| ↑ | 1/B 5/B 4/1 curseur en haut | 1/B 5/B 4/D supprimer ligne | |||||
| ↓ | 1/B 5/B 4/2 curseur en bas | 1/B 5/B 4/C insérer ligne | |||||
| ← | 0/D retour chariot | 1/B 5/B 4/8 home | 1/B 5/B 3/2 4/A effacement page | ||||
Pour les terminaux n'ayant pas les caractères {, }, B, §,, la visualisation sera un caractère approché ou —
