CONTACT AMBIANCE - Téléphone fixe FRANCE TELECOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléphone fixe
Marque	FRANCE TELECOM
Modèle	CONTACT AMBIANCE
Alimentation	Par la ligne du réseau PTT
Numérotation	Décimale (DC) et fréquences vocales (FV)
Écoute amplifiée	Oui, avec volume réglable
Rappel du dernier numéro	Oui, touche BIS
Sonnerie	Électronique, intensité réglable
Utilisation murale	Oui, fixation murale possible
Branchement	Fiche standard, prise normalisée
Fonctions spéciales	Touches *, #, R
Suppression de la sonnerie interne	Oui, par commutateur CA6
Cordon combiné	Remplaçable
Entretien	Chiffon humide (eau ou alcool à brûler), éviter solvants
Garantie	1 an pièces et main-d'œuvre
Sécurité	Ne pas installer dans les pièces d'eau
Agrément	PTT, Bulletin officiel du 14.10.80

FOIRE AUX QUESTIONS - CONTACT AMBIANCE FRANCE TELECOM

Comment régler le volume de la sonnerie ?

Utilisez la molette située sous le côté droit du poste pour régler l'intensité de la sonnerie électronique.

Comment passer en numérotation à fréquences vocales (FV) ?

Appuyez temporairement sur la touche * ou # pendant la composition, ou ouvrez la trappe sous le poste et basculez le commutateur CA5 en position opposée pour un accès permanent.

Comment rappeler le dernier numéro composé ?

Décrochez le combiné et appuyez sur la touche BIS. Pour un numéro avec indicatif (16 ou 19), composez d'abord l'indicatif, attendez la tonalité, puis appuyez sur BIS.

Comment utiliser l'écoute amplifiée ?

Décrochez le combiné, puis appuyez sur la touche □. Réglez le volume avec la molette située sur le côté droit de l'appareil.

Comment fixer le téléphone au mur ?

Retournez le poste, retirez les protections des logements avec un tournevis, déplacez les pieds caoutchouc supérieurs dans les logements vides, placez le cordon de ligne dans le conduit, faites pivoter la vis pour l'ergot, puis accrochez le poste à deux vis fixées au mur.

Comment supprimer la sonnerie interne ?

Ouvrez la trappe d'accès sous le poste, puis soit ouvrez l'épingle CA6 avec un petit tournevis, soit basculez le commutateur CA6 en position opposée (vers le bas).

Quel type de cordon est utilisé pour le combiné ?

Le cordon combiné est encastré. Pour le remplacer, dégagez les connecteurs en appuyant sur la languette, puis branchez le nouveau cordon en poussant jusqu'au déclic.

Comment nettoyer le téléphone ?

Nettoyez avec un chiffon humide (eau ou alcool à brûler) sans laisser pénétrer de liquide. N'utilisez pas de solvants comme l'acétone ou le trichloréthylène.

Que faire en cas de panne pendant la garantie ?

Adressez-vous à votre revendeur avec l'appareil, le bon de garantie et la facture. La garantie est d'un an pièces et main-d'œuvre pour un usage normal.

Puis-je utiliser une sonnerie extérieure ?

Oui, vous pouvez brancher une sonnerie extérieure en parallèle selon les normes en vigueur. Attention, les installations 'nouvelles normes' ne permettent pas le raccordement en série.

MODE D'EMPLOI CONTACT AMBIANCE FRANCE TELECOM

Merci d'avoir choisi le téléphone Contact ambiance

Cet appareil va vous apporter, grâce à sa technologie électronique, des fonctions téléphoniques évoluées :

• Une écoute amplifiée à volume réglable.
• Une numérotation décimale.
• Une numérotation à fréquences vocales, donnant accès aux nouveaux services de France Télécom.
• Une touche de rappel du dernier numéro composé.
• Une sonnerie d'intensité réglable.
• Une utilisation en position :

soit mobile,

soit murale.

Cet appareil a été conçu avec le plus grand soin dans le souci de vous donner entière satisfaction.

Sommaire

I. PRESENTATION GENERALE 2 II. DESCRIPTION DE L'APPAREIL 2 III. INSTALLATION 3

1. Mise en place
2. Fixation murale
3. Branchement
4. Alimentation
5. Remplacement du cordon combiné

IV. UTILISATION 5

1. Réception d'apple
2. Prise de ligne
3. Type de numérotation
4. Numérotation
5. Rappel du dernier numéro composé
6. Écoute amplifiée
7. Fonctions # ; R ; *
8. Sonnerie extérieure
9. Suppression de la sonnerie interne

V. CONSEILS D'ENTRETIEN 8 VI. GARANTIE 8

I - presentation generale

L'appareil Contact Ambience est un poste téléphonique agréé par les PTT. Le nombre et la date d'agrément sont indiqués sur l'étiquette d'agrément PTT collée sous le poste. Il peut être branché facilement sans aucune déclaration à faire (Bulletin officiel des PTT du 14.10.80).

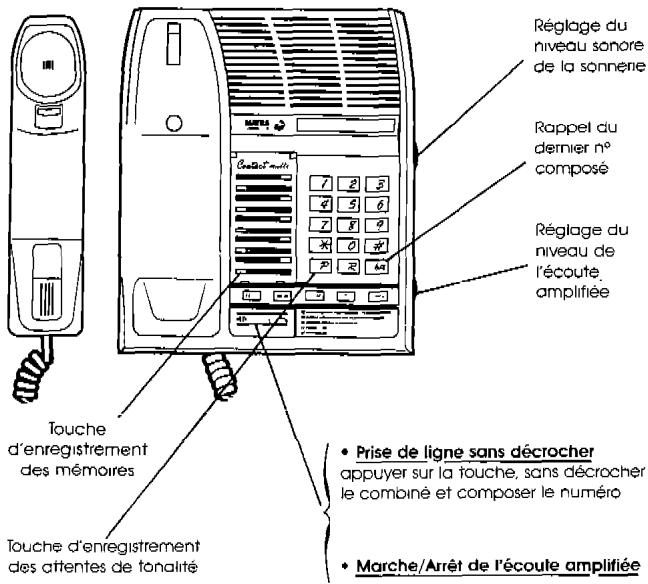

II - description de l'appareil

Figure 1: Poste décroché

1. Mise en place

Contact Ambience peut s'utiliser indifféremment de façon mobile ou murale, les trous de fixation sont prévus d'origine (voir ci-dessous).

Lorsque vous procédez à la mise en place de votre poste, prenez soin de choisir un emplacement éloigné de toute source de chaleur (radiateur,...).

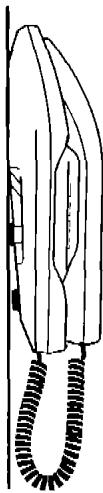

2. Fixation murale

1/ Retourner le poste. 2/ Retirer à l'aide d'un tournevis (ne pas enforcer) les protections des logements (2) situés au centre du poste. 3/ Ôter les deux pieds caoutchouc supérieurs (1) et les positionner dans les deux logements vides (2). 4/ Placer le cordon de ligne (3) dans le conduit (4) de façon à le ressortir vers le bas. 5/ Faire pivoter la vis (5) afin de faire ressortir l'ergot qui maintient le combiné au poste. 6/ Fixer au mur deux vis et accrocher le poste par les trous (1) prévus à cet effet.

Figure 2. Poste vu de dessous

Écartement des vis (poste en position murale)

1 - Pieds caoutchouc supérieurs 2 - Logements des pieds caoutchouc 3 - Cordon de ligne 4 - Conduit cordon de ligne 5 - Vis ergot support combiné 6 - Cordon combiné 7 - Trappe d'accès de configuration ligne et d'inhibition sonnerie interne

3. Branchement

Contact ambiance est équipé d'une fiche standard. Branchez-la simplement dans la prise normalisée.

Si votre installation téléphonique comporte un système de raccordement par rosace, vous pouvez en obtenir gratuitement son remplacement par une prise murale (conjoncteur) en vous adressant à votre Agence Commerciale des Télécommunications.

La pose des deux premières prises est gratuite et vous pouvez faire installer - ou installer vous-même - des prises dans n'importe quelle pièce de votre habitation à l'exclusion des pièces d'eau (cf chapitre VIII).

4. Alimentation

Le poste téléphonique Contact ambiance est t'alimenté par la ligne du réseau PTT.

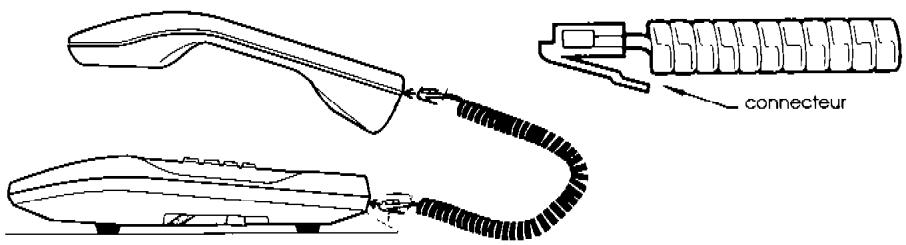

5. Remplacement du cordon combiné

Ce cordon est encastré sur le combiné et le boîtier.

Pour remplacer un cordon usé:

• Dégager les connecteurs en appuyant avec l'angle sur la languette en tirant.
• Brancher le cordon neuf en poussant les connecteurs dans leurs logements, jusqu'au déclic.

1. Réception d'essai

En réception d'appoint, le volume de la sonnerie électronique est réglable par une molette placée sous le côté droit du poste.

2. Prise de ligne

La prise de ligne s'effectue automatiquement par décrochage du combiné.

3. Type de numérotation

Votre poste téléphonique vous permet de bénéficier, soit de la numérotation décimale (DC), soit de la numérotation à fréquences vocales (FV), selon le type du Central Téléphonique auquel vous êtes raccordé. Cette information vous sera communiquée par votre Agence Commerciale des Télécommunications.

Votre poste est livré en mode DC, donc en numérotation DC, le passage en numérotation FV s'effectue de deux façons :

• Accès temporaire: Par simple appui sur l'une des touches * ou #, vous pouvez passer en mode FV. Le raccrochage ou le rappel enregistreur (touche R) provoque le retour en numérotation DC.

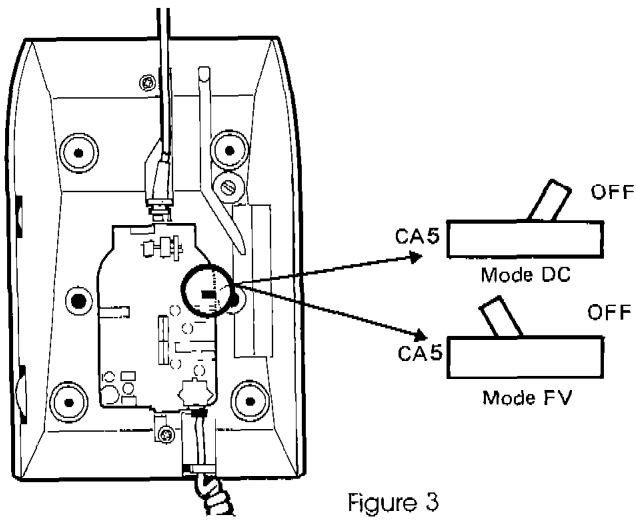

• Accès permanent : pour cela, retourner votre poste, ouvrir la trappe à l'aide d'un tournevis (7) (figure 2).

Le switch CA5 est en position OFF.

À l'aide de votre ongle, le placer vers la gauche en position opposée. Vous êtes alors en mode FV (figure 3).

4. Numérotation

Pour appeler un correspondant :

• Décrocher le combiné,
• Attendre la tonalité
• Composer le numéro de votre correspondant à l'aide des touches numériques du clavier.

5. Rappel du dernier numéro composé

TOUCHE BIS :

Lorsque vous composez un numéro, celui-ci est conservé en mémoire, quel que soit la numérotation utilisée : DC ou FV.

Deux cas seprésent :

• rappel d’un numéro sans indicatif
• rappel d'un numéro avec indicatif (16 ou 19)

1/ Rappel d'un numéro sans indicatif

a. Decrochez le combiné. b. Appuyez sur la touche BIS.

Le dernier numéro composé est alors recomposé automatiquement.

2/ rappel d'un numéro avec indicatif (16 ou 19)

Example:(16)130589850

a. Décollez le combiné. b. Composer 16, attendre la tonalité. c. Appuyez sur la touche BIS.

Le nombre 130589850 est alors recomposé automatiquement.

6. Écoute amplifiée

L'écoute amplifiée permet à plusieurs personnes d'entendre votre correspondant. Lorsque vous décrochez le combiné, la fonction écoute amplifiée est inactive. Pour activer cette fonction, appuyer sur la touche □

Une molette située sur le côté droit de l'appareil permet le réglage du niveau sonore de l'écoute amplifiée.

7. Fonctions r*

Les abonnés raccordés à un Central électronique peuvent bénéficier des nouveaux services mis à leur disposition par les PTT. Pour cela, il vous suffit de demander la brochure explicative à votre agence commerciale des Télécommunications.

8. Sonnerie extérieure

L'utilisation d'une sonnerie extérieure permet d'augmenter la puissance acoustique du dispositif d'appel dans les locaux bruyants ou distants.

N. B. Les installations « nouvelles normes » ne permettent pas le raccordement d'une sonnerie extérieure en série. Celle-ci doit être placée en parallèle conformément à cette norme (cf chapitre VII).

9. Suppression de la sonnerie interne

Pour cela :

Ouvrir la trappe d'accès (7) (cf figure 2).

a) À l'aide d'un petit tournevis, ouvrir l'épingle CA6 située sur la carte électronique (cf figure 4). b) Le switch CA6 est en position ON. À l'aide de votre angle, le placer vers le bas en position opposée (cf figure 4).

Dans les cas a) et b), la sonnerie interne du poste est alors supprimée.

Figure 4

Conseils d'entretien

Nettoyez votre appareil avec un chiffon humide (eau ou alcool à brûler) en ayant soin de ne pas introduire de liquide dans le poste ou le combiné.

N'utilisez pas de solvants (acétone, trichloréthylène...) qui risquent d'endommager les surfaces plastiques de votre poste.

VI - Garantie

Votre poste Contact Ambience est garanti un an pièces et main-d'œuvre. Conservez le bon de garantie. Cet appareil a été fabriqué avec le plus grand soin dans le souci de vous donner entière satisfaction.

Si toutefois, une défectuosité se révélait dans l'année qui suit votre achat, dans les conditions d'un usage normal de l'appareil, adressez-vous à votre revendeur. Remettez-lui votre appareil accompagné du bon de garantie et de votre facture ou justificatif d'achat.

Vous bénéficierez en tout état de cause de la garantie légale, conformément aux Articles 1641 et suivants du Code Civil.

AIDE Memoire

CODE PERSONNEL		INTERDET LES NUMEROS	AUTORISE LES NUMEROS
Chiffres Personnels	Chiffre Clé
3 chiffres + 8		Avec indicateurs	Tous les autres n°
3 chiffres + 4		Numéroros sans indicatef	Miniel 36 15 et urgences
3 chiffres + 2		Tous les numérios	Urgences

Exemple Je veux interdire, pendant mon absence, les numéros avec et sans indicatif mais laisser l'accès au minitel

Dans tous les cas, le nombre contenu dans la mémoire SOS peut être émis.

Appui sur touche MEM

Entrée des 3 chiffres personnels 3 5 7

Entrée du chiffre clé 4

Appui touche MEM

Appui touche MEM+357 4+ MEM chiffres chiffre pens cie

Pour annuler le verrouillage, agir de la même façon que pour mettre en place le verrouillage
