Type de produit	Climatiseur réversible
Caractéristiques techniques principales	Monobloc, système de pompe à chaleur, classe énergétique A++/A+
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions (L x H x P) : 800 x 290 x 200 mm
Poids	32 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Type de batterie	Non applicable (appareil électrique)
Tension	230 V
Puissance	Capacité de refroidissement : 2,5 kW, capacité de chauffage : 3,2 kW
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, entretien annuel recommandé
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès du service après-vente Panasonic
Sécurité	Protection contre les surcharges électriques, conforme aux normes de sécurité CE
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - WHMDC09H3E5 PANASONIC

Quel est le niveau sonore de l'unité intérieure du Panasonic WHMDC09H3E5 ?

Le niveau sonore de l'unité intérieure est de 19 dB(A) en mode silencieux.

Comment régler la température sur le Panasonic WHMDC09H3E5 ?

La température peut être réglée à l'aide de la télécommande fournie, en appuyant sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Quels sont les modes de fonctionnement disponibles ?

Le Panasonic WHMDC09H3E5 propose plusieurs modes de fonctionnement, notamment le mode refroidissement, chauffage, déshumidification et ventilation.

Comment nettoyer le filtre de l'unité ?

Pour nettoyer le filtre, retirez-le de l'unité, aspirez la poussière avec un aspirateur ou rincez-le à l'eau tiède, puis laissez-le sécher avant de le remettre en place.

Que faire si l'unité ne fonctionne pas du tout ?

Vérifiez d'abord que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

Quelle est la puissance de l'appareil en mode chauffage ?

La puissance de l'appareil en mode chauffage est de 2,5 kW.

L'appareil peut-il être utilisé dans des températures très basses ?

Oui, le Panasonic WHMDC09H3E5 est conçu pour fonctionner efficacement jusqu'à -15°C en mode chauffage.

Comment programmer l'appareil pour qu'il fonctionne à des heures spécifiques ?

Utilisez la fonction de minuterie sur la télécommande pour programmer l'heure de démarrage et d'arrêt de l'appareil.

Est-ce que l'appareil est compatible avec une application mobile ?

Non, le Panasonic WHMDC09H3E5 ne dispose pas de fonctionnalités de connectivité Wi-Fi pour une gestion via une application mobile.

Quelle est la garantie offerte avec le produit ?

Le Panasonic WHMDC09H3E5 est généralement garanti 2 ans pièces et main-d'œuvre, mais cela peut varier selon le revendeur.

MODE D'EMPLOI WHMDC09H3E5 PANASONIC

Pompe à chaleur air-eau (Mono bloc)

44-49

Avaykaotikn fonction DHW

PntroTe yia va eTnebaioe Tnv Etnioyn oac.

H Avaykaotikn Aetoupia DHW eiva aTevepytoinuEvn. H Avaykaotikn λ etoupia DHW eivai evepytoinuEvn.

H Avaykaotikn etoupyia DHW eivai attevepyoioiEv n otav n Avaykaotikn etoupyia Oepuvtnpa eivai evpyoioiEvn. Tav n Avaykaotikn aeitoupyia DHW eivai attevepyoioiuevny, n aeitoupyia KAI o ptoioe aeitoupyiac npetieva t aevalooov otnv nponyueyn ato0neukoyev n kataoTaan.

Ioχupó

Poussière pour la nettoyage des filtres OAC.

(HIOxUpH 5EIToupyia EKIVa TEPITou 1 AOTo aOu TnOeI TO

O ixupoc troTioC aeitoupyiac eivai antevepytoinhevoC.

• O interrupteur triode à états pydrauliques étoupeye pour 30 ÉTATTA.

• O interrupteur tritoc λ eitoupyiac λ eitoupyei yia 60 λ eTTa.

• O interrupteur troponos itoupyiaac itoupyei yia 90 nTt.

• O ioxupoc tpoTioC aeitoupyia aTTEVEPYOTIOEITAI otav n aeitoupyia eivai ANIENEPTOIOIHMENH.

Aθόρuβο

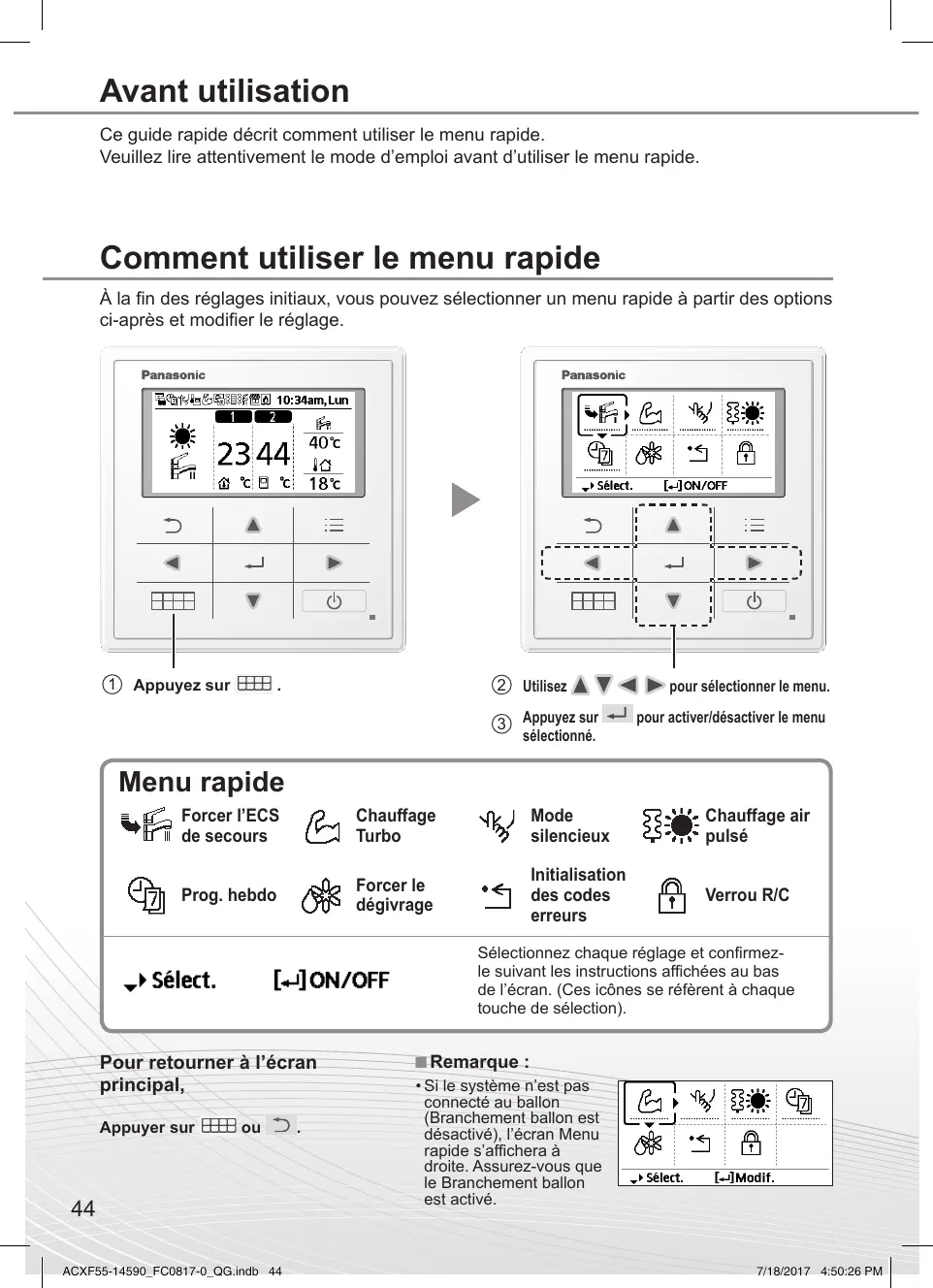

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

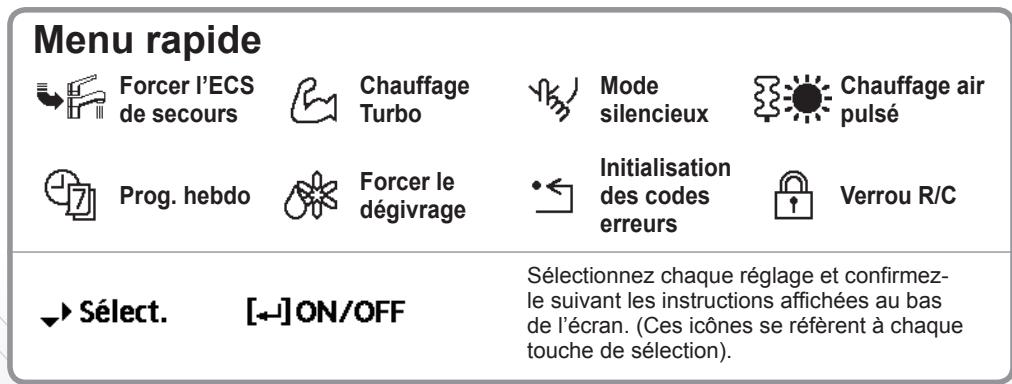

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu.

③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

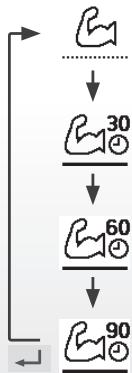

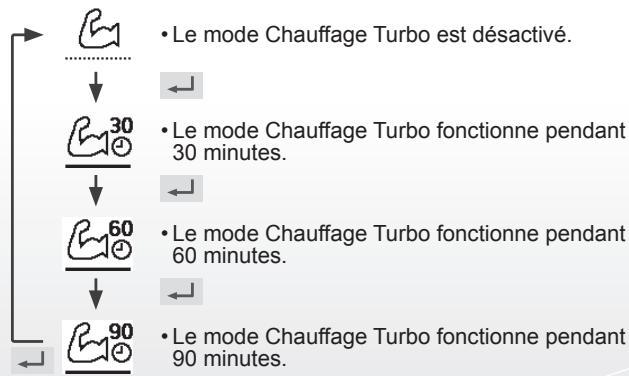

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre après 1 minute après avoir été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

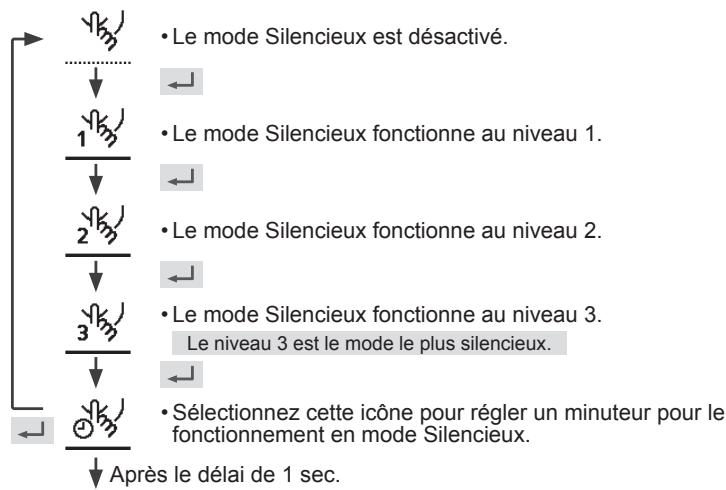

Modesilencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

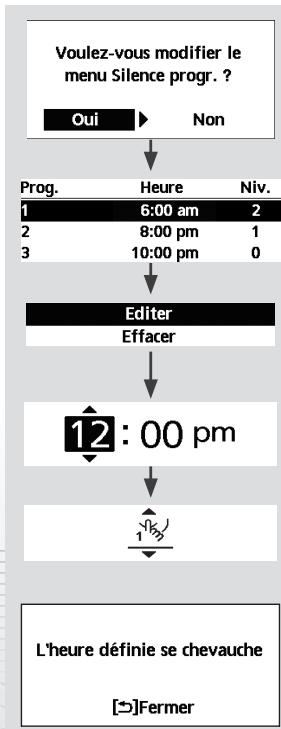

Sélectionnez « oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionne le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Chauffage air pulse

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage démarre après 1 minute après avoir été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

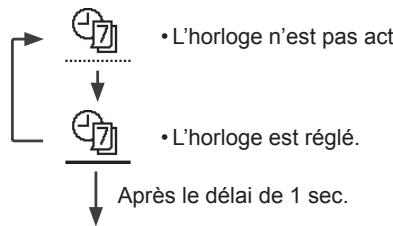

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

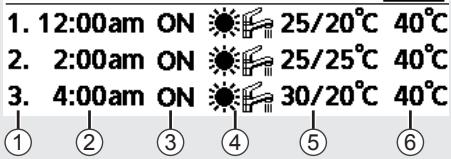

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température de la zone 1.

Remarque :

• L'Horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[5]Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Mot de passe initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)

Tving DHW est éteint.

Tving DHW est slatt pa.
