Tuotetyyppi	Ilma-vesi lämpöpumppu monoblokki käänteinen (ilmastointilaite)
Merkki	Panasonic
Malli	WHMDC09H3E5
Mitat (L x S x K)	1100 x 450 x 750 mm (arvio)
Paino	85 kg (arvio)
Sähkönsyöttö	230 V / 50 Hz / yksivaiheinen
Nimellislämmitysteho	9 kW
Nimellisjäähdytysteho	8 kW
COP (lämmitys)	4,5 (arvio)
EER (jäähdytys)	3,5 (arvio)
Kylmäaine	R32 (arvio)
Päätoiminnot	Lämmitys, jäähdytys, käyttöveden tuotanto (KV), viikko-ohjelmointi, hiljainen tila, turbo-tila, KV-pakotus, lämmityspakotus, pakkosulatus
Ohjaus	Langallinen kaukosäädin LCD-näytöllä
Huolto ja puhdistus	Suodattimien säännöllinen puhdistus; käytä pölytoimintoa OAC-suodattimelle; piirien ilmaus
Turvallisuus	Kaukosäätimen lukitus PIN-koodilla (4 numeroa), jäätymissuoja, automaattinen pysäytys virhetilanteessa
Varaosat ja korjattavuus	Suodattimet, kaukosäädin, varasähkövastus, vakiokäyttöiset hydrauliosat (saatavuus verkon mukaan)
Yleistä tietoa	Käyttöohje saatavilla useilla kielillä (FR, EN, DE jne.); Ilma-vesi lämpöpumppu sisä-/ulkosijoitukseen

Usein kysytyt kysymykset - WHMDC09H3E5 PANASONIC

Miten hiljainen tila aktivoidaan?

Valitse pikavalikosta Hiljainen tila -kuvake ja noudata näytön ohjeita. Tila käynnistyy noin 1 minuutin kuluttua aktivoinnista.

Miten kaukosäädin lukitaan?

Valitse pikavalikosta Kaukosäätimen lukitus. Sinun on valittava 4-numeroinen PIN-koodi. Avaamista varten paina mitä tahansa painiketta ja syötä koodi.

Mitä tehdä, jos unohdan lukituskoodin?

Pysäytysnäytön alla (kaikki merkkivalot sammutettuina) paina valintapainikkeita samanaikaisesti 5 sekunnin ajan. Näyttöön tulee Reset; valitse se palauttaaksesi koodin 0000.

Miten automaattinen käynnistys ohjelmoidaan?

Valitse pikavalikosta Viikko-ohjelma. Voit määrittää enintään 6 ohjelmaa päivässä kellonajan, tilan, vyöhykkeen 1 ja vyöhykkeen 2 lämpötilan kanssa.

Miten käyttöveden tuotanto pakotetaan?

Valitse pikavalikosta Pakota varavesi (KV). Huomaa, että tämä toiminto on poistettu käytöstä, jos Pakota lämmitys on aktiivinen.

Miten turbo-tila (nopea lämmitys) aktivoidaan?

Valitse pikavalikosta Lämmitys Turbo. Tehokas tila käynnistyy 1 minuutin kuluttua ja mahdollistaa asetusarvon saavuttamisen nopeammin.

Miten manuaalinen sulatus suoritetaan?

Käytä pikavalikon Pakota sulatus -toimintoa jäätyneiden putkien sulattamiseen. Näyttöön tulee vahvistus.

Mitä käyttökuvakkeet tarkoittavat?

Kuvake « » tarkoittaa pysäytystä, ja « — — » tarkoittaa käyttöä. Ne näkyvät kaukosäätimen päänäytössä.

Miten suodattimet puhdistetaan?

Käytä valikossa olevaa Pölytoimintoa OAC-suodattimien puhdistukseen. Irrota sen jälkeen suodattimet ja puhdista ne imurilla tai haalealla saippuavedellä.

Mikä on menettely virhekoodin nollaamiseksi?

Valitse pikavalikosta Virhekoodien alustus. Varmista, että kaikki yksiköt ovat pysäytettyinä, ja vahvista. Tämä palauttaa aikaisemmat asetukset.

KÄYTTÖOHJE WHMDC09H3E5 PANASONIC

(Monobloc) Ilmavesilämpöpumppu

74-79

Suomi

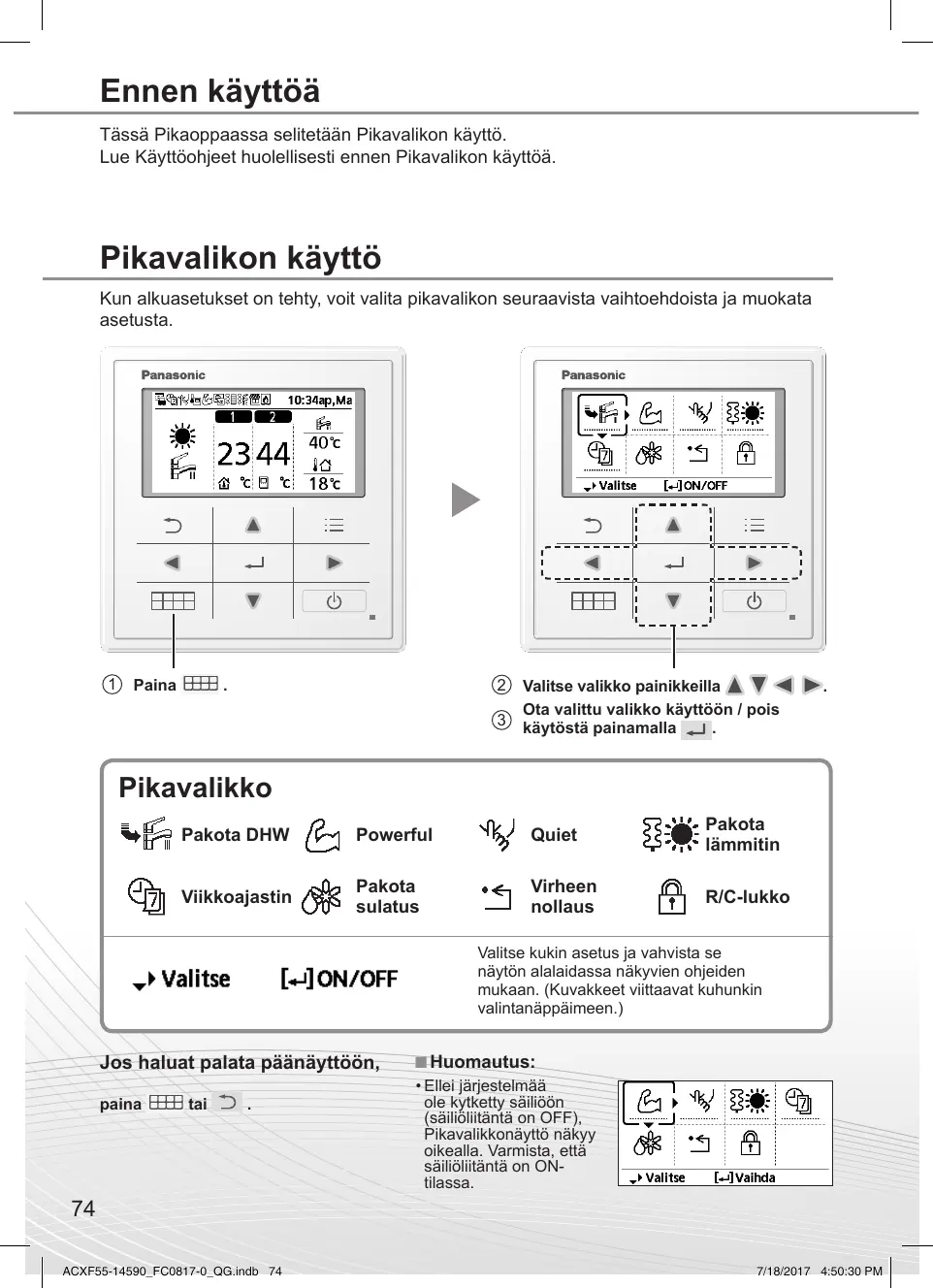

Tässä Pikaoppaassa selitetään Pikavalikon käytö.

Lue Kayttoohjeet huolellisesti ennen Pikavalikon kayttoa.

Pikavalikon käytto

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata assetusta.

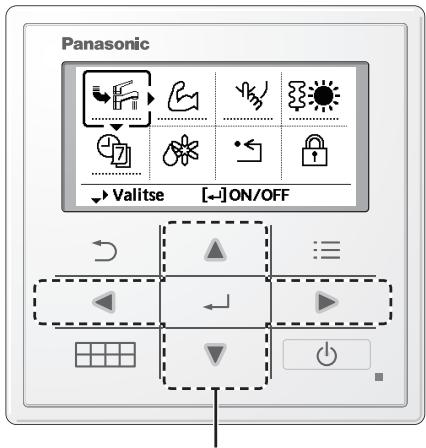

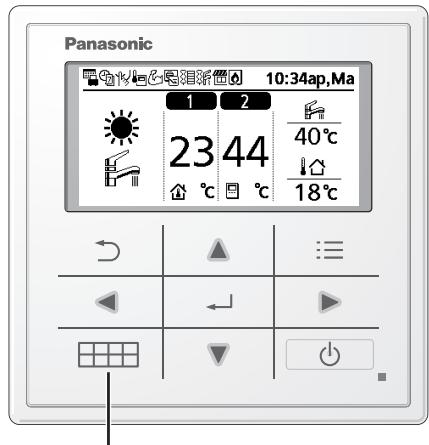

① Paina.

② Valitse valikko painikkeilla ▲ ▼ ▷.
③ Ota valittu valikko käytöön / pois käytõstä painamalla

Pikavalikko

Pakota DHW
Powerful

Quiet

Pakota lammitin

Viikkoajastin
Pakota sulatus

Virheen nollaus

R/C-lukko

Valitse

[-]ON/OFF

Valitse kukin asetus ja vahvista se nayton alalaidassa nakyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanappäimeen.)

Jos haluat palata paänäyttoön, Huomautus:

paina tai

• Ellei järestelmää ole kytketty sälliön (sälliollitäntä on OFF), Pikavalikkonäytö nakyy oikealla. Varmista,etta sälliollitänta on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on"……” = ei kaynissä

-Toimintakuvakkeen alla on"——" = käynissä

Pakota DHW

Valitse tämä kuvake, jos haluat ottaa sailiö-DHW:n päälltai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu bois käytösta.
• Pakota DHW on otetu käytöän.

Huomautus:

• Pakota DHW on.POIS kaytostä, kun Pakota lammitin on kaytossa.
• Kun Pakota DHW on otettu pois käytösta, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

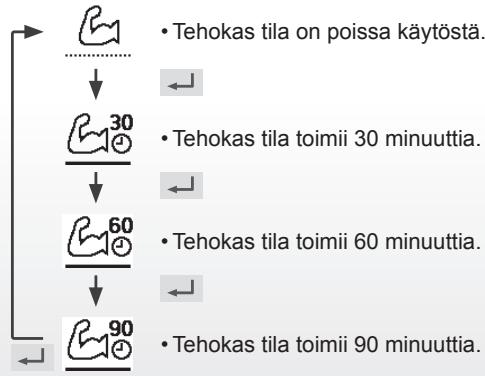

Powerful

Valitse tämä kuvake, jos haluat käyttaa lammitys- / jaahdytysjärestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

• Tehokas tila otetaan pois kaytostä, kun toiminta on OFF-tilassa.

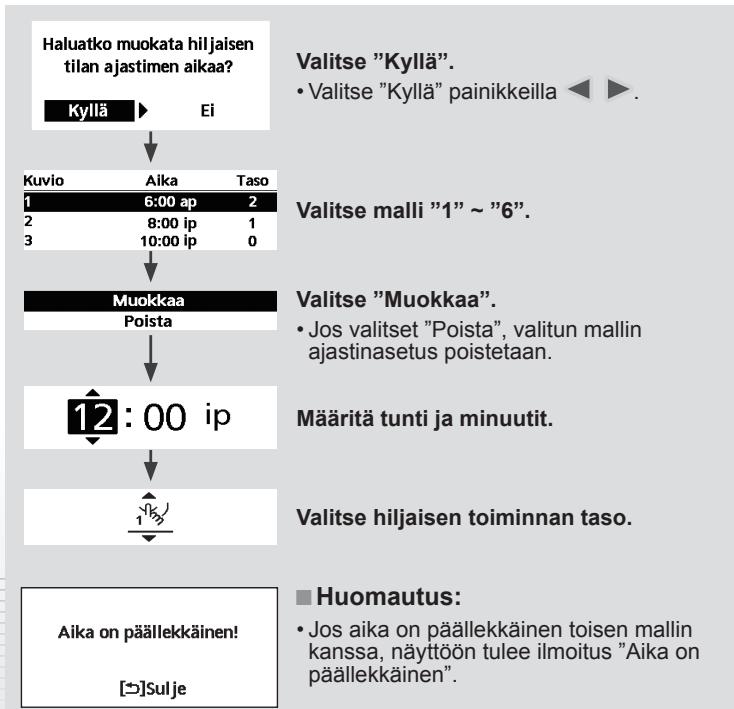

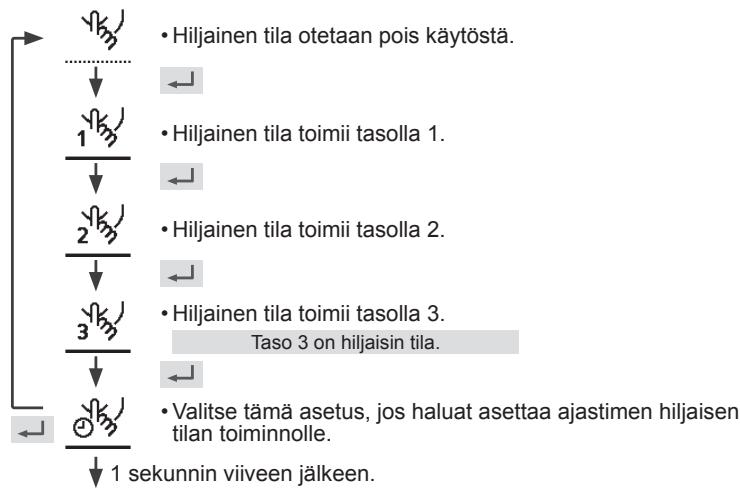

Quiet

Valitse tämä tilā, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota Iämmitin

Valitse asetus, jos haluat pakottaa lammittinen pälle.

Vahvista valintasi painamalla

(Pakota lammitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painetu.)

• Pakota lammitin -tila on otetu pois käytösta.
• Pakota lammitin -tila on otetu käyttoän.

Huomautus:

• Pakota lammitin -tila poistetaan kāytostä, kun laite on jo toiminnassa ja naytossä nakyyy viesti "Poistettu kāytostä, koska laite on käynissä!.

Poistettykaytostka, koskalaite on kaynissai!

[Sulje

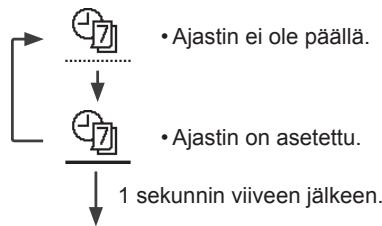

Viikkoajastin

Valitse täm kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

Valitse "Kylla".

• Jos valitset "Ei", näytö palaa Paanäyttoën.

• Ajastimen määritys: Valitse ajastimen asetus, jos haluat muokata vikkkoajastinta.

• Ajastimen kopiointi: Valitse kopioitava ajastinasetus.

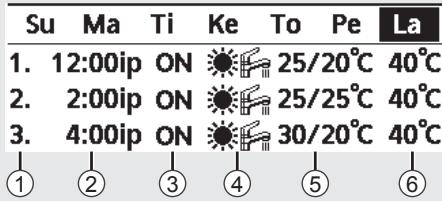

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat paivat painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä nayttö tulee nakyviin.

① Valitse malli "1" ~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

• Valitse tila painikkeilla

⑤ Aseta lamptila alueille 1 ja 2 (jos järestelmässäsi on 2 alueen asetus).

Lauantai: Kuvio 1: As. lmp.
Alue1		Alue2
ON	25°C	ON	25°C

⑥ Aseta sällön lämpötila.

Huomautus:

• Ajastin on poistettu käytösta, kun Pakota lämmitin -tila on otettu käyttoen tai Heat-Cool-kytkin on käytössa.
• Jos olet esiasettanut vikkoojastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä oleva näytö tulee esin.)

Pyynto hvväksytty!

[Sulje

Pakota sulatus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä näytety näytö tulee siin.)

Pyynto hvväksytty!

[Sulje

• Varmista, etta kaikki laitteet on sommutetu, ennen kuin valitset taman tilan, joka palauttaa kokojarjestelmän edellisiin asetuksiin.

Virheennollaus

Kaukosaaatinen lukitus.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Valitse "Kylla".

(Paanaytlo Lukitaan.)

• Jos valitset "Ei", näytö palaa Paanäytöön.

R/C-lukko

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa nappäintä.

(Kun tila on hyväksytty, jäljempäänä naytety näytö tulee esin.)

Anna mitkä tahansa 4 merkkia (jos numero on oikein, nayton lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Salasanan nollaus

Valitse "Nollaa".

(Näytö sammu 3 sekunnin kuluttua.)
