Type de produit	Projecteur multimédia
Marque	KODAK
Modèle	DP850 ULTRA
Connectique	EVC, S-vidéo, vidéo composite, audio (RCA), RS-232, PS/2, ADB, entrée TV (avec tuner optionnel)
Sources compatibles	Ordinateur (PC/Mac), vidéo composite, S-vidéo, TV (tuner optionnel)
Modes de fonctionnement	Veille, Normal, Raccourci, Menu, Pointeur, Écran noir
Télécommande	Infrarouge, clavier à effleurement, portée max 10 m via écran, fonctionne comme souris
Fonctions principales	Projection d'images, contrôle à distance de l'ordinateur, réglages image/son, gestionnaire de couleurs, zoom et mise au point, configuration automatique
Alimentation	Secteur, câble d'alimentation de 4 m
Durée de vie de l'ampoule	Environ 2000 heures
Entretien	Ampoule remplaçable (kit de rechange), maintenance par personnel agréé KODAK
Sécurité	Ne pas ouvrir ni bricoler l'appareil ; changer l'ampoule selon les instructions fournies
Accessoires fournis	Câble EVC, câble audio, adaptateurs PC/Mac, télécommande avec piles AAA, sac, câble d'alimentation
Options	Kit de montage au plafond, câbles EVC 10-15 m, télécommande interactive, câbles supplémentaires
Langues du menu	Anglais, Français, Allemand, Italien, Espagnol, Norvégien

FOIRE AUX QUESTIONS - DP850 ULTRA KODAK

Comment connecter mon ordinateur au projecteur KODAK DP850 ULTRA ?

Assurez-vous que l'ordinateur et le projecteur sont éteints. Repérez le connecteur de sortie RVB à l'arrière de l'ordinateur. Connectez le câble EVC (fourni) entre le projecteur et l'ordinateur, en utilisant l'adaptateur approprié (PC ou Mac). Si vous voulez utiliser la télécommande comme souris, branchez le câble de la souris sur l'adaptateur. Pour le son, connectez le câble jack stéréo. Allumez d'abord le projecteur, puis l'ordinateur. L'image devrait apparaître et la télécommande fonctionner comme une souris.

Pourquoi l'image n'apparaît-elle pas sur le projecteur ?

Vérifiez que le projecteur n'est pas en mode Veille (voyant rouge) ou Écran noir. Appuyez sur la touche Veille ou Menu de la télécommande. Assurez-vous que la source est correctement sélectionnée (PC, Vidéo, TV). Vérifiez les connexions des câbles et que l'ordinateur est sous tension. Sur un portable, activez le port externe (souvent par une combinaison de touches comme Fn+F4). Si l'image est trop sombre, augmentez la luminosité dans le menu.

Comment utiliser la télécommande comme souris ?

La télécommande KODAK peut contrôler votre ordinateur à distance. Connectez le câble de la souris (PS/2 ou RS-232 pour PC, ADB pour Mac) à l'adaptateur approprié. Dans le menu Configuration, sélectionnez le type de souris correspondant (PS/2 par défaut). Dirigez la télécommande vers l'écran à moins de 10 mètres. Le clavier à effleurement déplace le curseur, les boutons sous la télécommande servent de clic gauche et droit.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'aucun obstacle ne bloque le récepteur IR à l'avant du projecteur. Assurez-vous que la télécommande est dirigée vers l'écran et que la distance totale télécommande-écran-projecteur ne dépasse pas 10 m. Essayez de remplacer les piles (type AAA/LR03). Éteignez toute source d'interférence (tubes fluorescents, téléphones mobiles). Si le problème persiste, utilisez le clavier à effleurement sur le projecteur lui-même.

Comment régler la netteté et le zoom ?

Utilisez les touches Focus et Zoom sur le clavier à effleurement du projecteur ou dans le menu Panneau de commande > Réglages du zoom/de la netteté. Appuyez sur les flèches haut/bas pour ajuster. Vous pouvez aussi régler le zoom mécaniquement. Pour une mise au point précise, projetez d'abord une image test.

Comment changer l'ampoule du projecteur ?

L'ampoule a une durée de vie d'environ 2000 heures. Pour la changer, procurez-vous un kit d'ampoule de rechange KODAK. Suivez les instructions détaillées fournies dans le kit. Attention : l'ampoule devient très chaude. Laissez refroidir le projecteur avant intervention. KODAK recommande de confier toute maintenance à du personnel agréé.

Comment connecter une source vidéo (magnétoscope, lecteur DVD) ?

Éteignez la source vidéo et le projecteur. Connectez un câble vidéo (composite jaune ou S-vidéo) de la sortie vidéo de la source à l'entrée correspondante du projecteur. Connectez le câble audio (rouge/blanc) aux prises audio. Allumez d'abord la source, puis le projecteur. Le projecteur détecte automatiquement la source. Sinon, utilisez la touche Source ou le menu pour sélectionner Vidéo.

Comment utiliser le projecteur avec un tuner TV ?

Le tuner TV est optionnel. S'il est installé, connectez l'antenne TV à l'entrée TV du projecteur. Dans le menu Chaînes de télévision, lancez une recherche automatique des chaînes. Affectez les canaux trouvés à des numéros de chaîne. Utilisez la télécommande ou le clavier à effleurement pour changer de chaîne. Vous pouvez aussi connecter un décodeur satellite ou câble et utiliser le projecteur comme un téléviseur.

Comment configurer les touches Raccourci et Zap ?

Accédez au menu Configuration > Menu Raccourci ou Menu Zap. Dans le menu Raccourci, cochez les fonctions que vous voulez affecter à la touche Raccourci (volume, luminosité, etc.). Appuyez sur la touche Raccourci pour naviguer entre elles. Dans le menu Zap, vous pouvez affecter deux fonctions aux touches Zap gauche et droite (volume, sourdine, écran noir, etc.). Les modifications sont sauvegardées automatiquement.

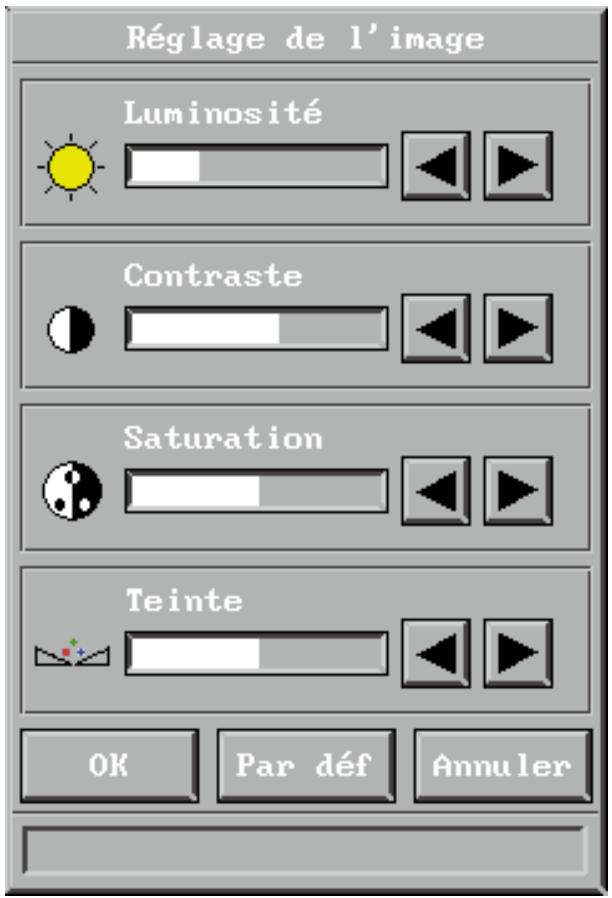

Comment régler les paramètres d'image et de son ?

Dans le menu principal, cliquez sur l'icône Panneau de commande. Vous y trouverez : Réglage de l'image (luminosité, contraste, saturation, teinte selon la source), Réglage du son (volume, basses, aigus, balance, sourdine), Gestionnaire de couleurs (quatre préréglages), Position de l'image (décalage horizontal/vertical), et Réglage de la synchronisation (phase et fréquence pour source PC). Utilisez les barres coulissantes pour ajuster. Cliquez sur OK pour enregistrer.

MODE D'EMPLOI DP850 ULTRA KODAK

1. Avant de commencer 2
2. Informations importantes 5
3. Connexion du projecteur KODAK DP850 ULTRA à un ordinateur............6
4. Connexion d'une source vidéo au projecteur KODAK DP850 ULTRA 10
5. Connexion d'une source TV au projecteur KODAK DP850 ULTRA 12
6. Utilisation du projecteur KODAK DP850 ULTRA 14
7. Utilisation des menus 19
8. Maintenance 32
9. Dépannage 33 10.

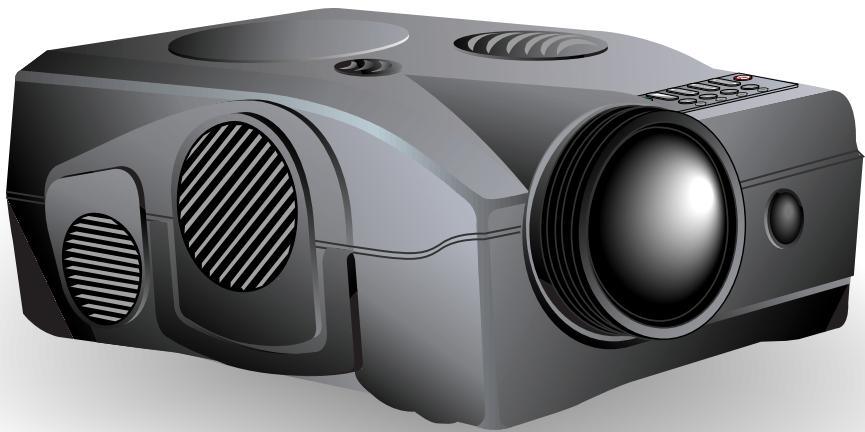

Merci d'avoir choisi le projecteur KODAK DP850 ULTRA.

Le projecteur KODAK DP850 ULTRA projette des images d'une très grande luminosité aux couleurs vives, même dans des conditions normales de luminosité. Notre présentation peut se trouver sur CD-I (demandez à votre revendeur le lecteur de CD-I de KODAK), CD-Rom, CD photo, disque laser, DVD, magnétoscope ou ordinateur. Il est possible de connecter plusieurs sources simultanément afin de réaliser des présentations multimédia à fort impact.

L'interface utilisateur graphique du projecteur KODAK DP850 ULTRA permet un fonctionnement vérifiablement "Plug & Play", grâce à une télécommande, qui peut en outre commander votre ordinateur.

Et pour faire une mesure, nous fournissons avec le projecteur le logiciel Slide Works, un utilitaire de KODAK qui met à votre disposition plus de 75 outils puissants de présentation.

1.1 Codes couleurs pour simplifier l'installation et l'utilisation.

Tous les connecteurs, prises et boutons de l'appareil sont en couleur pour faciliter et rendre aussi intuitives que possible la connexion et l'utilisation. Les couleurs suivantes sont utilisées :

Ordinateur - gris (PC) / noir (Mac) Canal T. V. - violet Video (composite) - jaune S-vidéo - bleu foncé Veille - rouge Configuration automatique - vert Audio - rouge/blanc

1.2 Accessoires

Prenez quelques minutes pour vérifier que votre projecteur KODAK DP850 ULTRA est bien complet:

1.2.1 Accessoires pour ordinateurs pc/mac externes

Câble ordinateur (Enhanced Video Connector (EVC), mâle aux deux extrémités, 3 mètres) Câble audio PC/Mac (jack sté reproduction 0,3 mètre) Adaptateur PC Câble RS-232 pour souris (PC) Cable PS/2 pour souris (PC) Adaptateur Mac - Câble pour souris ADB (Apple Desktop Bus) pour Mac

1.2.2 Accessoires vidéo

Cable Super-video Cable video composite Cable audio

1.2.3 Autres câbles/accessoires

Sac à deux poches Câble d'alimentation, 4 mètres Télécommande avec piles (type AAA/LR03)

1.2.4 Câbles et accessoires en option

Cable EVC, 10-15 mètres Kit de montage au plafond

Cable EVC

Câble Super-video

Câble vidéo composite

Câble audio

Câble du jack stéréo

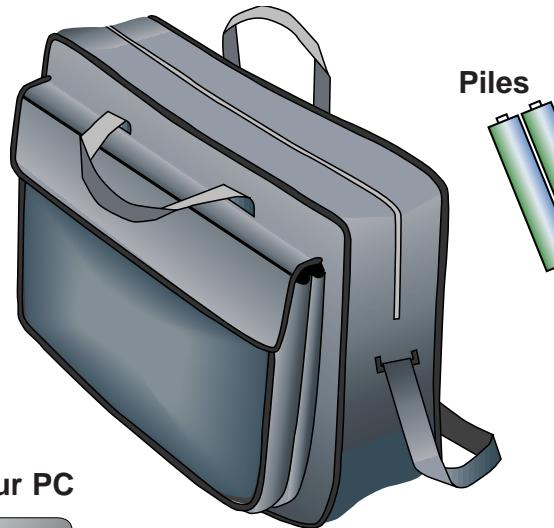

Sac

Piles

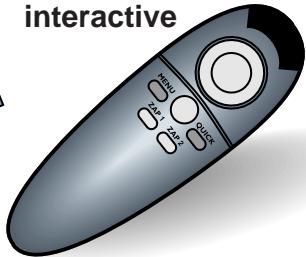

Télécommande interactive

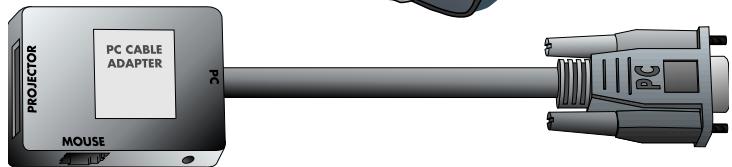

Adaptatseur PC

Câble de souris PS/2 pour PC

Câble de souris RS-232 pour PC

Adaptateur Mac

Câble de souris ADB pour Macintosh

La Figure 2 montre la télécommande après qu'on ait retiré le couvercle du logement des piles. Retirez le couvercle du logement des piles en le faisant glisser et insérez les piles en respectant la polarité + -. Remettez le couvercle en place.

Figure 2 : Installation des piles dans la télécommande

2. Informations importantes

La carte de garantie ou la copie de la facture constituent votre preuve d'achat. N'oubliez pas de retourner la carte de garantie pour bénéficier du service auquel elle vous donne droit.

Si vous ne retournez pas la carte, vous risquez de perdre la garantie.

REMARQUE! Veillez à ne pas malmener l'appareil pendant le transport.

Avertissement!

Il peut être dangereux d'ouvrir ou de bricoler le Projecteur KODAK DP850 ULTRA. Pour changer l'ampoule, reportez-vous aux instructions jointes à l'ampoule de remplacement. Ne confiez la maintenance qu'à du personnel/agréé KODAK. Contactez votre revendeur pour toutes questions concernant l'entretien ou la maintenance.

La procédure de connexion du projecteur KODAK DP850 ULTRA est la même pour tous les types d'ordinateurs.

1. Vérifiez que l'ordinateur, l'écran et le projecteur KODAK DP850 ULTRA sont hors tension.
2. Repérez le connecteur de sortie RVB à l'arrière de votre ordinateur (c'est là que vous connectez l'écran à l'ordinateur).
3. Connectez l'ordinateur au projecteur KODAK DP850 ULTRA à l'aide du câble EVC et de l'adaptateur correspondant à l'ordinateur que vous utilisez. Voir Figures 3 et 4.
4. Si vous souhaitez projeter l'image sur l'écran de votre ordinateur de bureau, connectez le cable de l'écran à l'adaptateur. Voir Figures 5 et 6.
5. Si vous souhaitez commander ordinateur à l'aide de la télécommande, connectez le cable de votre souris au boîtier de l'adaptateur. Voir Figures 7 et 8. Lorsque cette ordinateur est connecté au projecteur KODAK DP850 ULTRA par le cable EVC (le connecteur EVC se trouvant sur l'ordinateur), la télécommande fonctionne comme la souris normale de votre PC ou de votre Mac.
6. Si vous souhaitez utiliser le son avec votre ordinateur, connectez le câble du jack stéréo à la connexion audio de l'ordinateur et au boîtier de l'adaptateur PC ou Mac.
7. Mettez le projecteur KODAK DP850 ULTRA sous tension et allumez l'ordinateur. L'image de l'ordinateur doit être projetée par le projecteur KODAK DP850 ULTRA et la télécommande doit se comporter en souris. Si l'image n'apparaît pas simultanément sur l'écran de l'ordinateur, ou si la souris ne fonctionne pas, voir la section "Dépannage".

Connexion à un powerbook apple

Figure 3: Connexion à un ordinateur portable

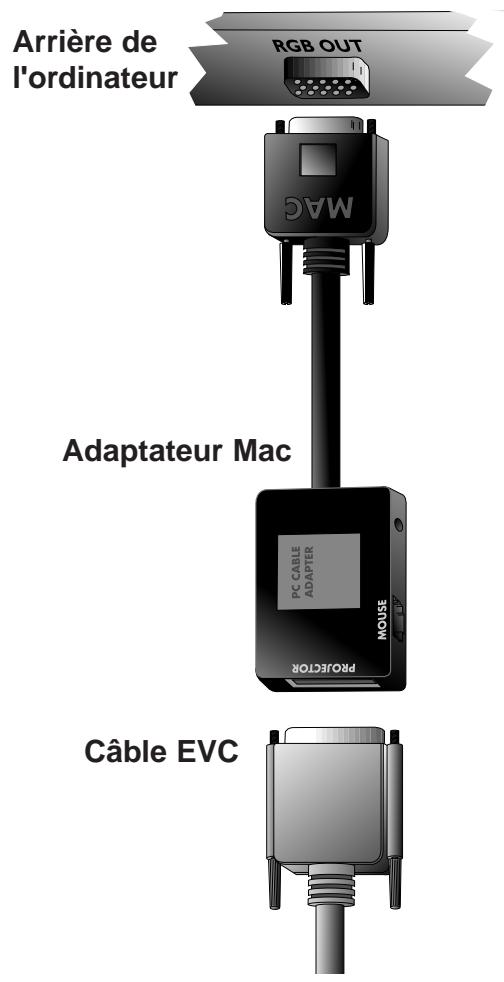

Figure 4: Connexion à un PowerBook Apple

Connexion à un PC de bureau avec RVB standard

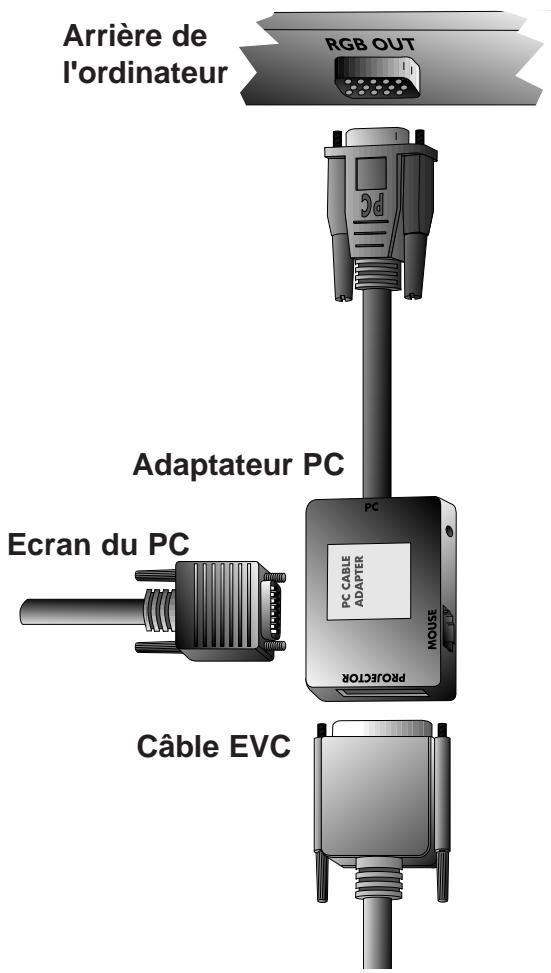

Figure 5: Connexion à un PC de bureau avec RVB standard

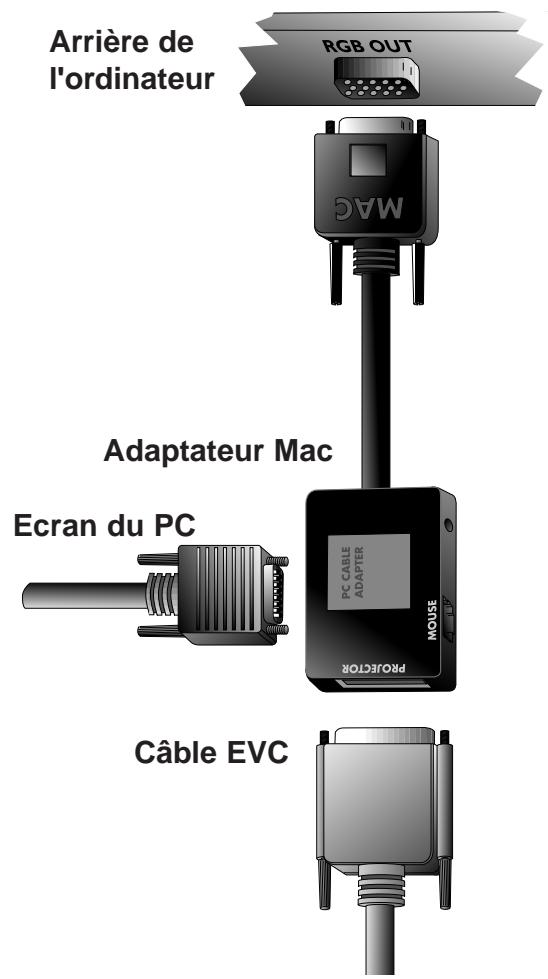

Connexion à un ordinateur de bureau macintosh apple

Figure 6: Connexion à un ordinateur de bureau Macintosh Apple

Connexion du câble de la souris et du jack sté reproduction (Mac)

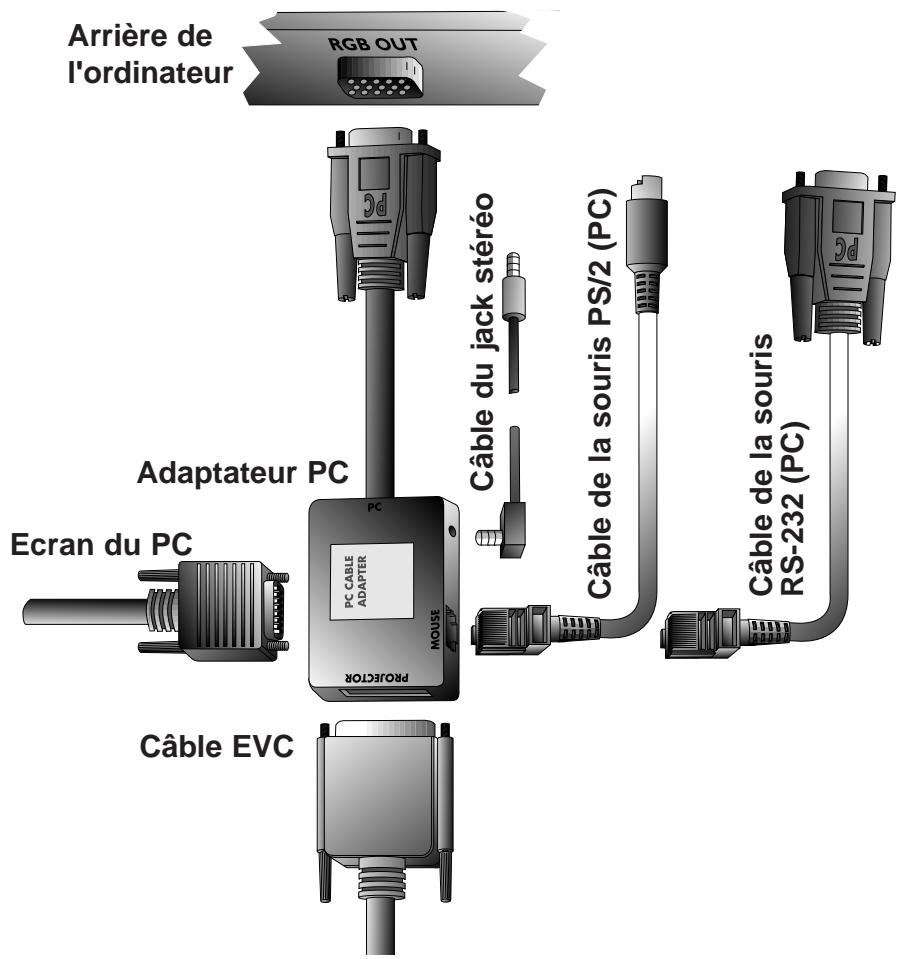

Figure 7: Connexion du cable de la souris et du jack stéréo (PC)

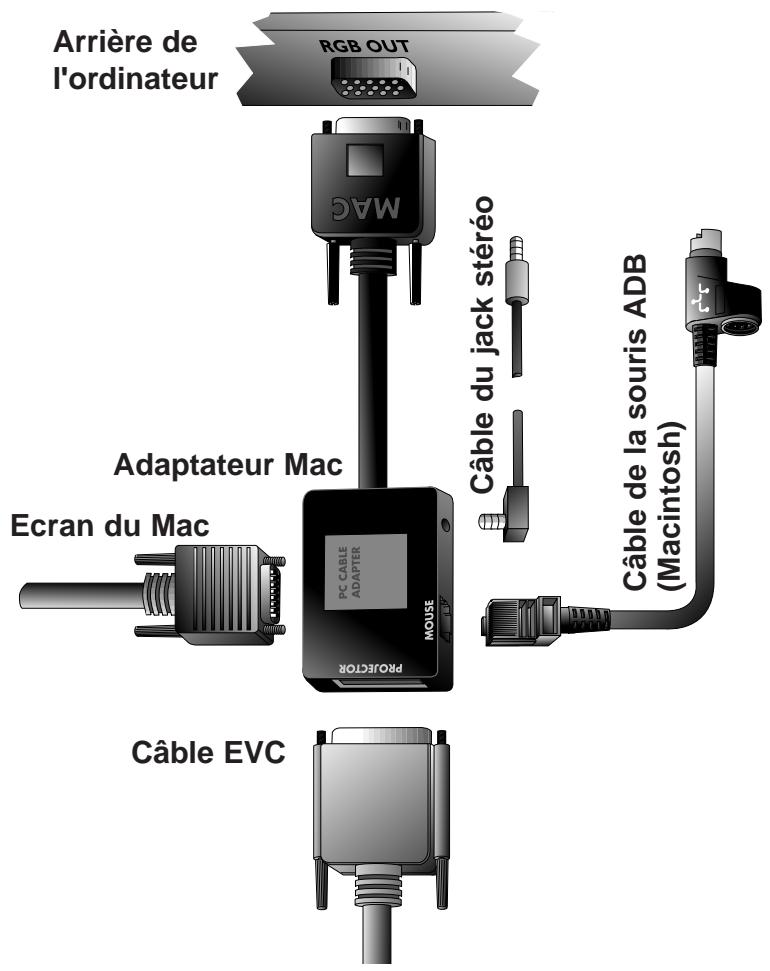

Figure 8: Connexion du câble de la souris et du jack stéréo (Mac)

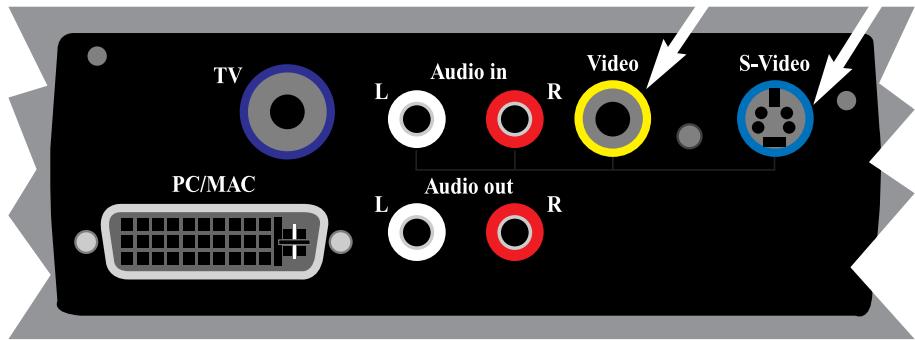

La procédure de connexion d'une source vidéo au projecteur KODAK DP850 ULTRA est identique pour la s-video et pour la vidéo composite.

Pour sélectionner manuellement les formats SECAM, PAL N et PAL M, appuyez sur le "bouton vert". Si vous ne trouvez pas le format désiré au premier essai, appuyez une nouvelle fois. Le format vidéo est stocké séparément pour chaque connecteur.

1. Vérifiez que la source vidéo et le projecteur KODAK DP850 ULTRA sont hors tension.
2. Connectez une extrémité du câble vidéo au connecteur "Video out" (sortie vidéo) de la source vidéo et l'autre au connecteur vidéo correspondant du panneau de connexion du projecteur KODAK DP850 ULTRA.
3. Connectez une extrémité du câble audio aux connecteurs "Audio out" (sortie audio) de la source vidéo et l'autre aux connecteurs audio du projecteur

KODAK DP850 ULTRA. La prise rouge se branche dans le connecteur rouge, l'autre prise dans le connecteur blanc. Le rouge correspond au canal stéréo de droite.

1. Une fois toutes les connexions effectuées et vérifiées, mettez la source vidéo et le projecteur KODAK DP850 ULTRA sous tension.
2. Le projecteur KODAK DP850 ULTRA projette automatiquement les images fournies par la source vidéo. Si ce n'est pas le cas, reportez-vous à la section "Dépannage".

Figure 9 : Connexion aux sources vidéo

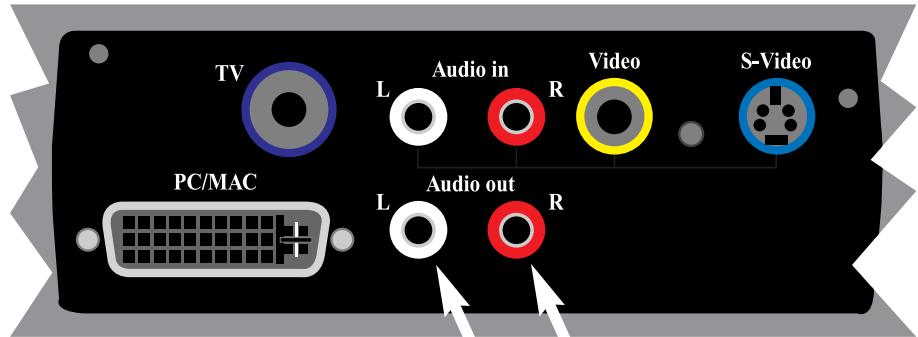

4.1 Utilisation de haut-parleurs externes

Pour utiliser des haut-parleurs externes avec le projecteur KODAK DP850 ULTRA, il faut connecter un amplificateur à la sortie audio (Audio out) du projecteur.

Figure 10 : Utilisation de haut-parleurs externes

Une fois connectés, les haut-parleurs externes peuvent être activés ou désactivés à partir du projecteur. Concernant la commande des haut-parleurs internes, reportez-vous à la section 7.3.3, "Réglage des paramètres audio".

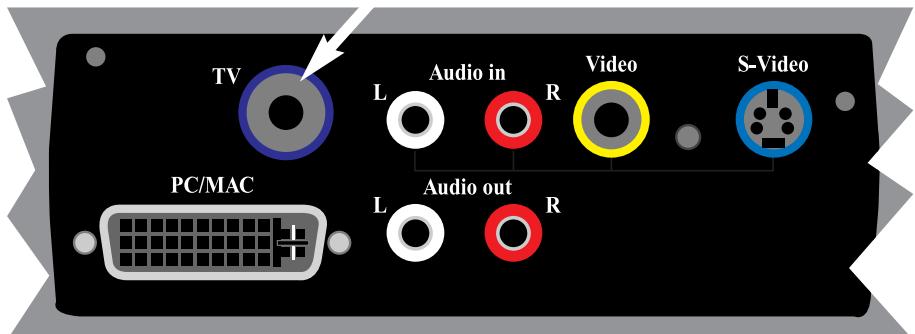

L'utilisation d'un tuner t.v. avec le projecteur KODAK DP850 ULTRA est facultative

Figure 11: Connexion à une source T. V.

Remarque! nécessite l'installation d'un tuner t. v.

Pour utiliser le projecteur KODAK DP850 ULTRA comme sortie T. V., connectez l'antenne de télévision au connecteur T. V. du panneau de connexion du projecteur.

Le projecteur KODAK DP850 ULTRA se comporte exactement comme un poste de télévision.

Reportez-vous à la section 7.2.6 pour le réglage des paramètres T. V.

Le projecteur KODAK DP850 ULTRA reçoit les signaux T. V. de trois manières :

Par antenne (terrestre), Par câble, Par démodulateur satellite.

Ces trois approches fonctionnant différemment, il est important de réfléchir aux options de chacune d'elles avant de fixer les paramètres du projecteur KODAK DP850 ULTRA.

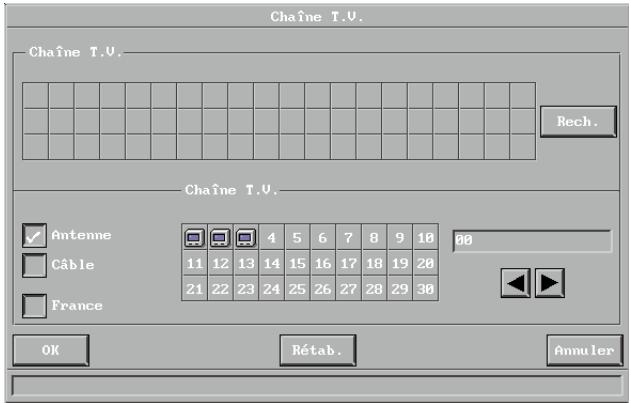

Quand les signaux T. V. sont reçus par une antenne, il faut affecter à chaque canal un numéro de chaîne différent. Il en va de même avec le tuner T. V. du projecteur KODAK DP850 ULTRA. Lorsque vous êtes connecté à une antenne, vous affectez les différents canaux aux numéros de chaînes proposés par le menu Configuration de la télévision. Ceci fait, pour passer d'un canal à l'autre vous vous servez des flèches haut et bas du menu, de la télécommande ou de la touche de défilé des canaux qui se trouve sur le clavier à effleurement.

Cable

Quand vous êtes connecté à un système cable, vous avez deux options. Si vous disposez d'un décodeur, vous passez votre poste de télévision sur la chaîne du cable puis vous utilisez la télécommande pour naviguer entre les canaux. Si vous ne disposez pas d'un décodeur, il vous suffit de configurer votre téléviseur comme pour une réception par antenne. C'est la même chose avec le projecteur KODAK DP850 ULTRA. Vous devez faire défiler le nom des canaux dans le menu de configuration de la télévision jusqu'à ce que vous trouviez le canal correspondant à votre système cable. Quand vous avez affecté à ce canal l'un des numéros de chaînes, il vous suffit de sélectionner ce numéro pour naviguer entre les canaux à l'aide de la télécommande ou du clavier à effleurement.

Satellite

Il faut procéder comme pour le cable avec démodulateur, à savoir que vous sélectionnez le canal qui lit les signaux reçus par l'antenne satellite. Ensuite, vous vous servez de la télécommande du démodulateur pour naviguer entre les canaux.

6.1 Modes de fonctionnement du projecteur KODAK DP850 ULTRA

Le projecteur KODAK DP850 ULTRA dispose de plusieurs modes de fonctionnement:

Veille • Normal Raccourci • Menu • Pointeur Ecran noir

Veille

En mode Veille, le projecteur est coupé; il peut être remis en marche à l'aide de certaines touches (voir section 6.3).

Normal

En mode Normal, une image apparait à l'écran. La souris fonctionne comme une souris normale de PC ou de Mac.

Raccourci

Le mode Raccourci s'utilise avec la télécommande interactive (touche Raccourci). On affecte des fonctions à la touche Raccourci de la télécommande dans le menu Raccourci (voir section 7.2.4). Cliquer sur la touche Raccourci vous permet de naviguer entre les différentes fonctions que vous avez sélectionnées dans ce menu.

Menu

Le mode Menu active le menu principal ; vous utilisez le clavier souris et les touches souris de la télécommande pour naviguer entre ses options.

Pointeur

Le mode pointeur permet de déplacer un curseur sur l'écran à l'aide de la fonction souris.

Écran noir

En mode Ecran noir, l'écran est noir.

6.2 La télécommande KODAK

La télécommande KODAK remplit deux fonctions:

1. accès au Menu principal et commande des divers réglages de l'image et fonctions du projecteur KODAK DP850 ULTRA;
2. commande à distance de votre ordinateur.

Dirigez la télécommande vers l'écran de projection. Un faisceau infrarouge rebondit sur l'écran pour revenir au récepteur infrarouge du projecteur KODAK DP850 ULTRA.

Remarque!

Vérifiez qu'aucun obstacle ne bloque le récepteur IR situé derrière l'objectif à l'avant du projecteur car cela empêcherait la télécommande et le projecteur KODAK DP850 ULTRA de communiquer.

Pour que l'appareil donne de bons résultats, le trajet télécommande - écran - projecteur ne doit pas excéder 10 mètres au total. Si le passage par l'écran rallonge cette distance, il faut diriger la télécommande directement vers le récepteur IR.

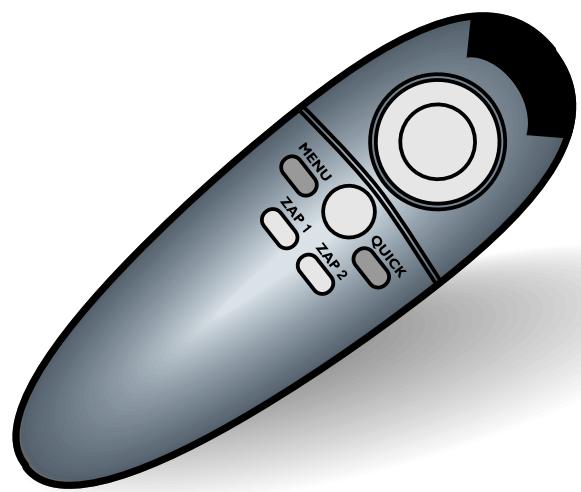

Figure 12: Télécommande KODAK

La télécommande permet la commande interactive à distance de votre ordinateur en environnements Macintosh et Microsoft Windows. Elle est munie d'un clavier à effleurement unique en son genre, qui vous permet de commander votre ordinateur avec la plus grande capacité et fonctionne en tous points comme une souris normale.

La télécommande est très facile à utiliser. Outre le clavier à effleurement, elle ne comporte que les six touches suivantes :

Touches située sous la télécommande

Touche Bouton gauche de la souris

Petite touche grise

Interruption des actions (clic sur le bouton droit de la souris)

Menu

La touche Menu permet d'accéder aux fonctions de commande par menu de KODAK. Pour vous déplacer entre les différentes options du menu, positionnez le curseur en forme de flèche en vous servant du clavier à effleurement et cliquez sur la touche Bouton gauche de la souris située sous la télécommande.

Si vous appuyez sur la touche Menu alors que vous êtes en mode Menu, vous retournez en mode Normal.

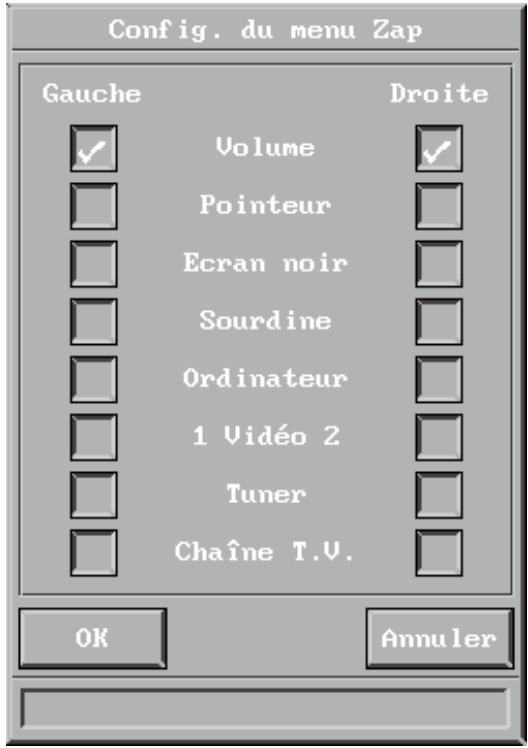

Vous pouvez affecter une fonction à chacune des deux touches Zap. Pour ce faire, sélectionnez l'icône Zap dans le menu. Les touches Zap peuvent être programmées pour effectuer la même fonction, hausser/baisser le volume du son, par exemple. Reportez-vous à la section 7.2.5 pour une approche plus détaillée du menu Zap.

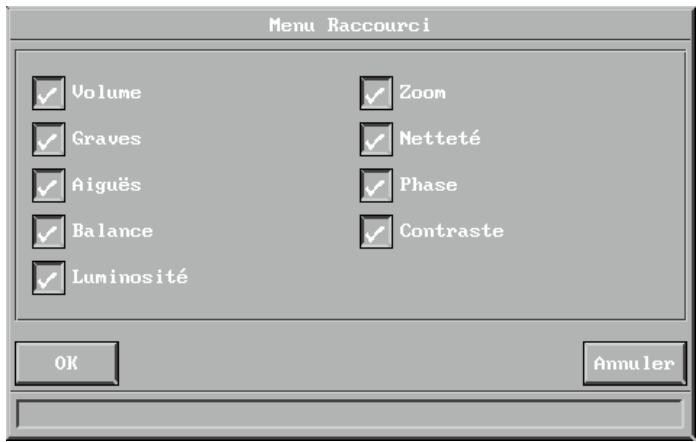

Raccourci

Appuyer sur la touche Raccourci vous permet de naviguer entre les fonctions que vous lui avez affectées. Reportez-vous à la section 7.2.4 pour savoir comment affecter des fonctions à la touche Raccourci.

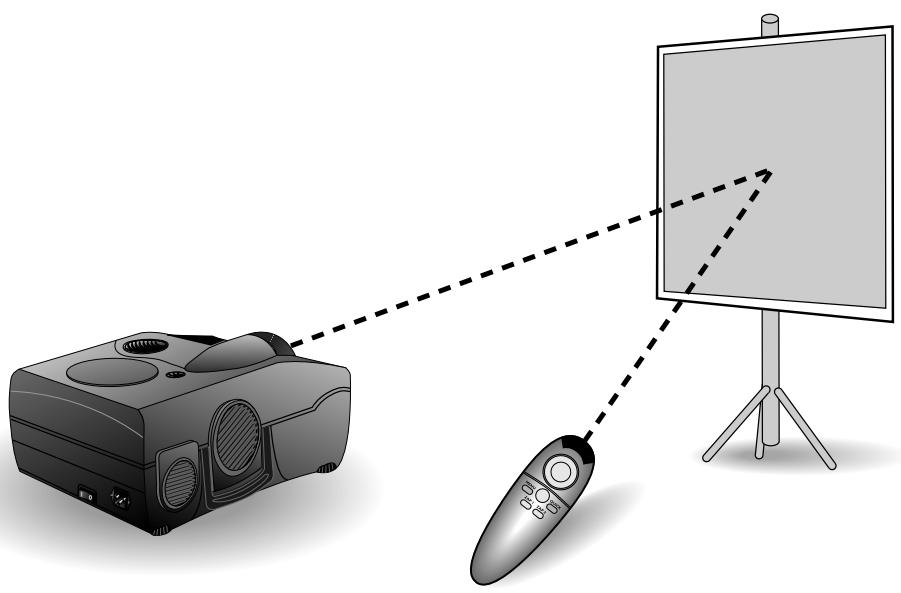

Figure 13: La souris à distance COMMUNIQUE avec le projecteur KODAK DP850 ULTRA via l'écran de projection.

6.3 Utilisation du clavier à effleurement du projecteur KODAK DP850 ULTRA

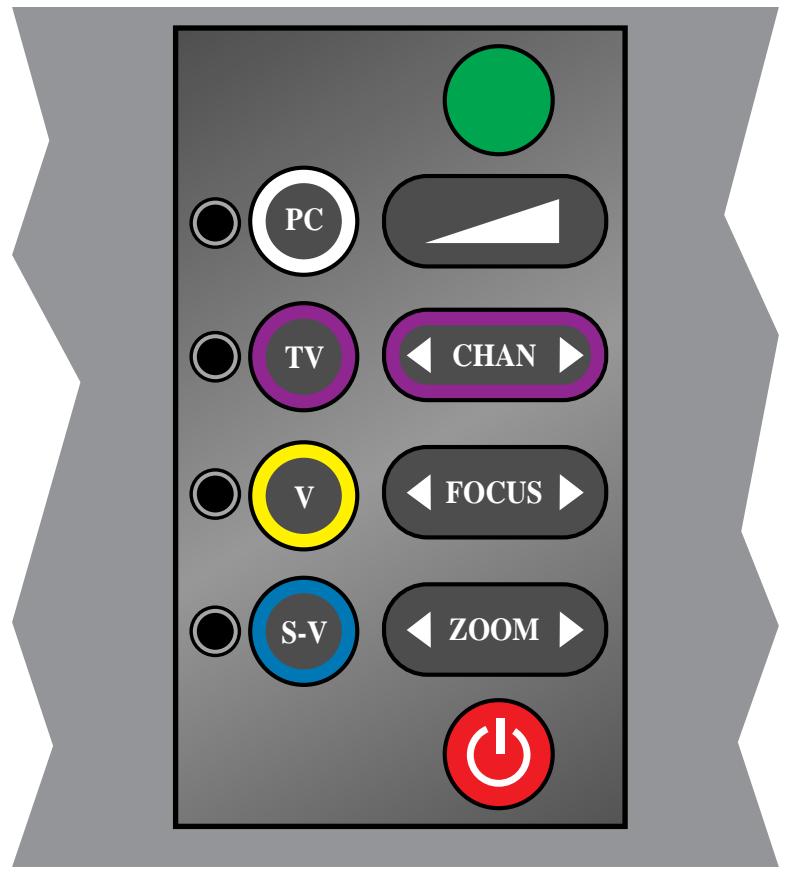

Figure 14: Touches du clavier à effleurement du projecteur KODAK DP850 ULTRA

Le clavier vous donne directement accès aux fonctions les plus importantes du projecteur KODAK DP850 ULTRA. Il s'est avéré très pratique quand les piles de la télécommande commencent à s'user ou, tout simplement, quand vous avez oublié de vous munir de la télécommande. Les fonctions des touches sont les suivantes :

Source

Le projecteur KODAK DP850 ULTRA possède une touche directe pour chacune des quatre sources :

Fonction texte/couleur

Ordinateur (PC/Mac) (PC) Télécéviseur (T. V.) Video composite (V) S-vidéo (S-V)

La touche T. V. ne fonctionne que si un tuner T. V. est installé.

Volume (+/-)

La touche Volume commande la puissance du son quand le projecteur KODAK DP850 ULTRA est connecté à une source audio.

Chan (canal)

Clique sur la flèche gauche/droite permet de naviguer entre les canaux de télévision préprogrammés, quand la source sélectionnée est T. V.

Focus (netteté)

Appuyer sur la touche Focus permet de régler la netteté de l'image projetée, une fois qu'on s'est servi du zoom pour lui donner la taille souhaitée.

Appuyer sur la touche Zoom permet de donner à l'image projetée la taille désirée.

Veille

La touche Veille passe le projecteur KODAK DP850 ULTRA en mode Veille. L'ampoule s'éteint, les ventilateurs continuent à fonctionner le temps de refroidir le projecteur puis s'arrêtent. Pour revenir en mode Normal, appuyez, soit une nouvelle fois sur la touche Veille, soit sur la touche Menu de la télécommande.

Configuration automatique

La touche de configuration automatique définit les paramètres optimaux du projecteur pour la source connectée. Pour procéder à des réglages manuels, utilisez les menus (voir section 7).

Remarque!

Il est impossible d'afficher le menu principal à l'écran sans la télécommande.

6.4 Réglage de la hauteur et de l'angle du projecteur KODAK DP850 ULTRA

Pour régler la hauteur et l'angle du projecteur KODAK DP850 ULTRA, il faut régler les quatre petits pieds qui se trouvent sous l'appareil.

Remarque!

L'angle du projecteur KODAK DP850 ULTRA ne doit jamais demeurer longtemps supérieur à, car cela réduirait la durée de vie de l'ampoule.

7.1 Menu principal

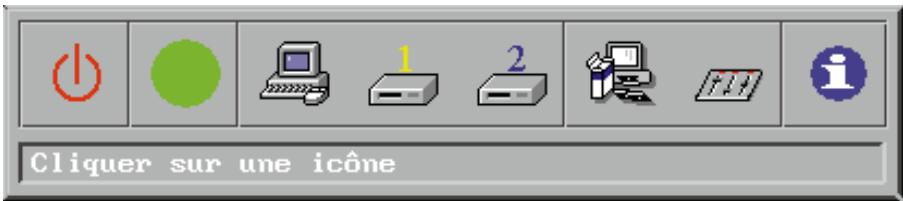

Menu principal

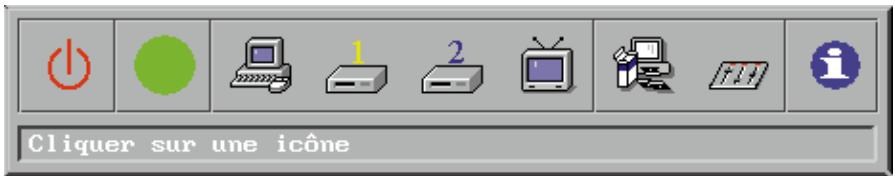

Menu avec options vidéo et tuner TV installées

7.1.1 Menu principal

Le menu principal est composé de deux parties :

les icônes, le texte d'aide.

Les icônes

Les icônes symbolisent une fonction et sont organisées par groupes de fonctions similaires. Cliquez sur une icône pour l'activer. Certaines icônes ont une fonction directe, d'autres donnent accès à un sous-menu.

Le texte d'aide

Le déplacement du curseur sur une icône génère l'affichage d'une brève description de l'icône en question dans la zone de texte.

Veille

Cette fonction passe le projecteur en mode Veille.

Configuration automatique

La touche de configuration automatique définit automatiquement divers paramètres du projecteur:

• positions horizontale et verticale, • horloge d'échantillonnage, • phase, • CHOIX entre les formats vidéo disponibles et détection automatique des formats NTSC/PAL.

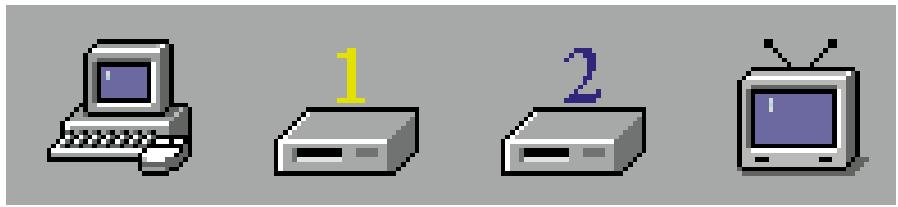

On peut connecter quatre sources différentes au projecteur KODAK DP850 ULTRA : un ordinateur, deux sources vidéo et un tuner T. V. (facultatif).

Pour sélectionner la source désirée, il faut cliquer sur l'icône qui la représente. Utilisez le clavier à effleurement de la souris à distance pour déplacer le pointeur jusqu'à l'icône de votre choix et appuyez sur la touche Bouton gauche de la souris située sous la télécommande.

Menu configuration

Ce menu permet de définir les paramètres du projecteur qui sont rarement modifiés, tels que la langue, le type de souris ou l'orientation des images.

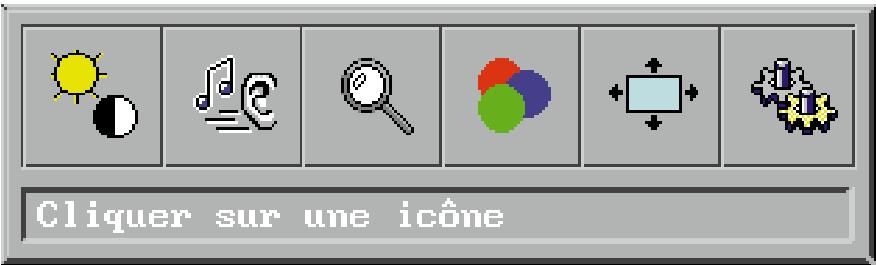

Panneau de commande

Ce menu vous permet de régler l'image et le son.

Faire disparaître le menu principal de l'écran

Pour faire disparaître le menu principal, appuyez sur la touche Menu de la télécommande interactive. Vous pouvez parvenir au même résultat en appuyant sur la touche Bouton droit de la souris, située sur la face supérieure de la télécommande. Cette touche sert également à annuler les actions effectuées quand on se trouve dans les menus.

Le menu principal disparaît de l'écran au bout de 40 secondes.

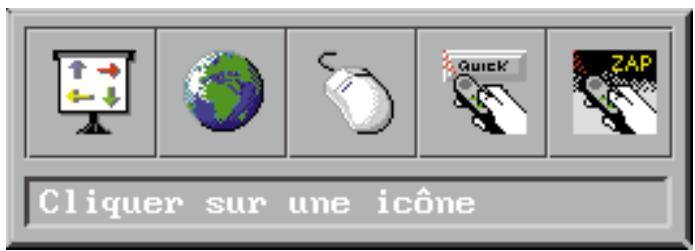

7.2 Menu configuration

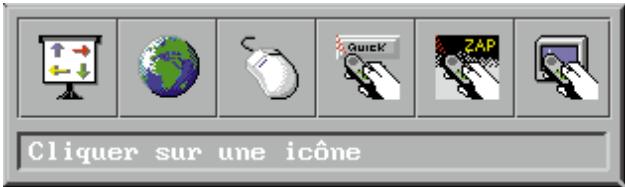

Menu Configuration

Le menu Configuration donne accès aux sous-menus suivants:

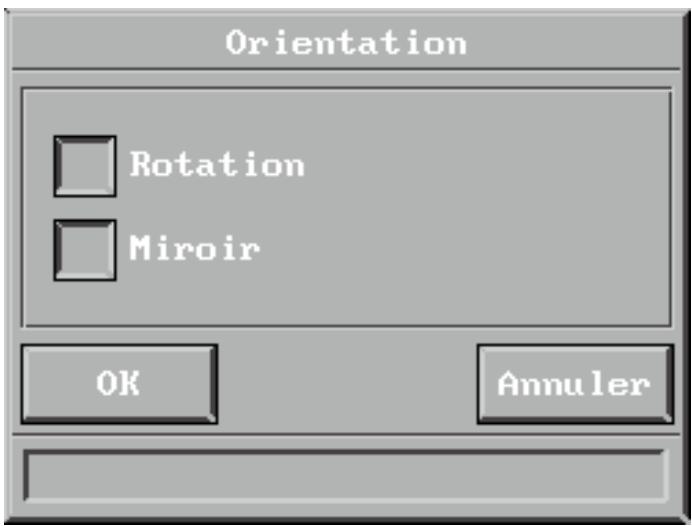

Orientation de l'image, langue, type de souris, affectation de fonctions à la touche Raccourci, affectation de fonctions à la touche Zap.

7.2.1 Orientation de l'image

Orientation de l'image

Le menu Orientation de l'image donne le choix entre les fonctions "Miroir" et "Rotation".

Normal

On se sert de Normal quand le projecteur est posé sur une table et projette une image sur un écran.

Miroir

On coche Miroir quand le projecteur projette l'image depuis l'arrière de l'écran.

Rotation

On coche Rotation quand le projecteur est monté au plafond et projette l'image par l'avant.

Rotation et miroir

On coche Rotation et Miroir quand le projecteur est monté au plafond et projette l'image depuis l'arrière de l'écran.

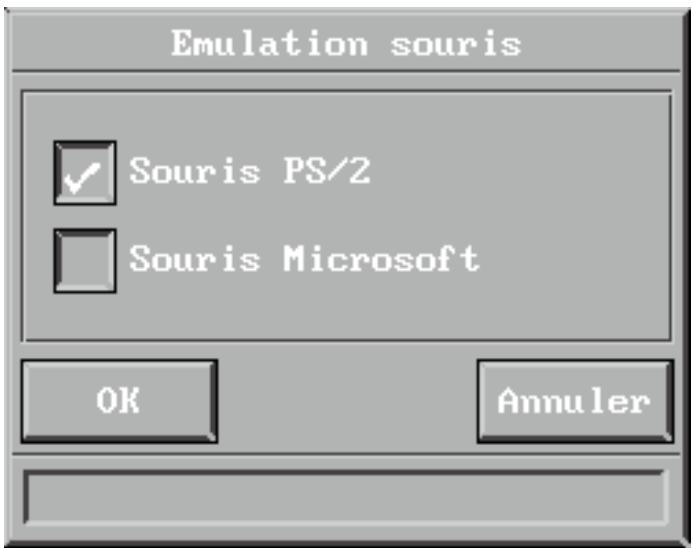

7.2.2 Type de souris

Sélection du type de souris

La connexion du câble de la souris génère automatiquement le choix de la souris PC ou Mac. Si votre PC utilise une souris RS-232, CHOISSEZ "Souris Microsoft" dans ce menu. Si votre PC utilise une souris PS/2, choisissez "Souris PS/2". La souris sélectionnée demeure active tant que vous ne modifiez pas votre choix. Le projecteur KODAK DP850 ULTRA est configuré en usine pour une souris PS/2.

7.2.3 Langue

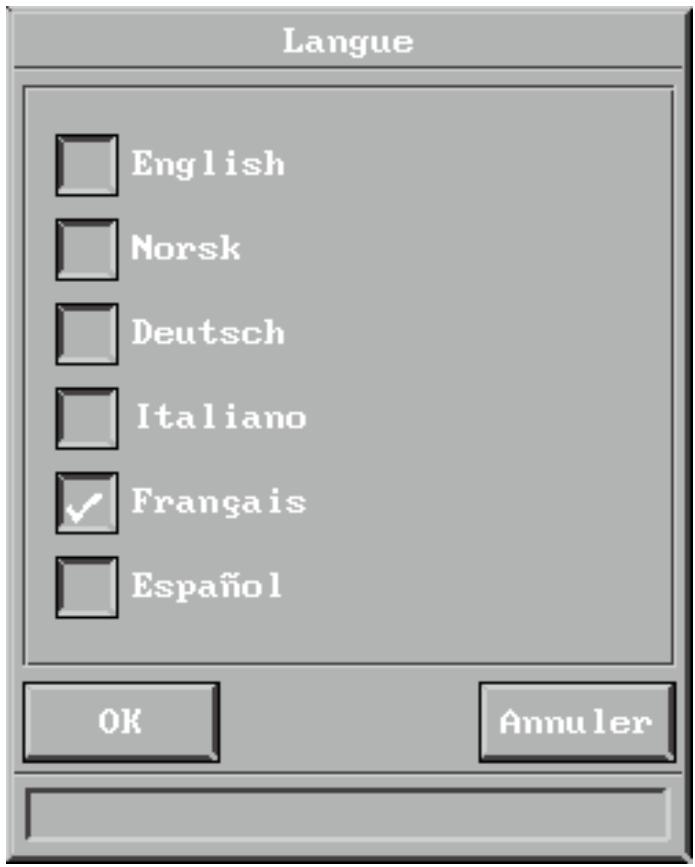

Sélection de la langue

Ce menu vous permet de choisir parmi plusieurs langues : Anglais, Français, Allemand, Italien, Espagnol et Norvégien.

Cochez la boîte en regard de la langue de votre choix. Cliquez sur OK. La fenêtre disparaît, le menu principal et tous les sous-menus s'affichent dans la langue sélectionnée.

7.2.4 Menu raccourci

Paramètres du menu Raccourci

Le menu Raccourci permet d'affecter des fonctions à la touche Raccourci de la télécommande. Appuyez sur la touche Raccourci pour naviguer entre les fonctions sélectionnées dans ce menu. Dans l'exemple illustré ci-dessus, la première pression sur la touche Raccourci active la fonction volume. Une barre de volume s'affiche en bas de l'image projetée, qui vous permet de monter ou de baisser le son. Pour agir sur la barre, il faut, soit appuyer sur le clavier à effleurement vers la droite ou vers la gauche, soit utiliser l'une des deux touches Zap de la télécommande. Pour valider votre choix, appuyez sur la touche Bouton gauche de la souris. Pour revenir au volume d'origine, appuyez sur la touche Bouton droit de la souris.

Une nouvelle pression sur la touche Raccourci activera la fonction luminosité. Une barre de luminosité apparaitra en bas de l'image. Lorsque vous aurez activé l'ensemble des fonctions sélectionnées, le menu disparaîtra de l'écran.

Menu zap

Le menu Zap sert à affecter des fonctions aux touches Zap de la télécommande. Il se présente sous la forme de deux colonnes de boîtes à cocher : la colonne de gauche affecte les fonctions à la touche de gauche et la colonne de droite affecte les fonctions à la touche de droite.

Volume (+/-)

Commande le son de la source active.

Tuner t. v.

Commande l'affectation des canaux T. V. préprogrammés. Si la source installée et sélectionnée est un tuner T. V., vous pouvez sélectionner les canaux T. V. à l'aide des touches Zap.

Pointeur

Active la fonction pointeur du projecteur. La première pression active le pointeur, la seconde le désactive.

Écran noir

Active le mode Écran noir par pression sur la touche Zap. La première pression active ce mode, la seconde le désactive.

Sourdine

Coupe le son. La première pression coupe le son, la seconde le restitue.

Ordinateur

Déclaré l'ordinateur comme source.

Vidéo

Sélectionne la source vidéo. Cette fonction peut être affectée aux deux touches Zap (entrée vidéo 1 ou 2).

Tuner

Déclarez le tuner TV comme source.

7.2.6 Châines de télévision

Ce menu ne s'affiche que si le tuner TV est installé et qu'il est nécessaire comme source. Pour activer le menu des chaînes de télévision, il suffit alors d'appuyer sur l'icône "chaînes de télévision".

Le menu Chaînes de télévision comporte deux volets:

la recherche automatique des chaînes, l'attribution d'un numéro de chaîne aux nouveaux canaux.

Recherche automatique des chaînes

Cette fonction sélectionne toutes les chaînes de télévisions émettant un signal (60 chaînes maximum), qui sont symbolisées par une icône représentant un téléviseur.

Attribution d'un numéro de chaîne aux nouveaux canaux

On peut préprogrammer 30 canaux.

Lorsque l'on clique sur le bouton Rechercher, le système se lance à la recherche de tous les canaux T. V. disponibles. Une icône en forme de téléviseur indique qu'un canal a été trouvé.

Pour affecter un canal à une chaîne:

1. Sélectionnez un canal dans le menu de recherche automatique en cliquant sur l'icône en forme de téléviseur correspondant à la chaîne désirée;
2. Le canal TV est activé;
3. Sélectionnez la chaîne que vous souhaitez placer sur ce canal;
4. L'icône en forme de téléviseur se superpose au numéro de la chaîne.

Pour effectuer une recherche manuelle des canaux, utilisez les touches fléchées en bas à droite de la fenêtre.

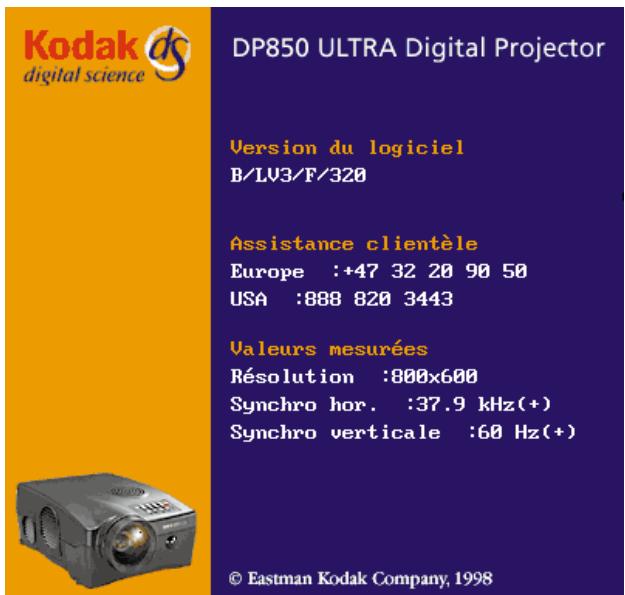

7.2.7 Informations produit

Informations produit

Cliquez sur l'icône Informations produit pour obtenir des informations sur le produit et sur la société.

Cliquez sur Quitter pour sortir de ce menu.

7.3 Menu panneau de commande

Menu Panneau de commande

Le Panneau de commande donne accès aux menus de réglage de l'image et du son.

Les icônes "Position de l'image" et "Réglage de la synchronisation" ne sont visibles que si la source PC est active.

7.3.1 Réglage de l'image

Réglage de l'image

Sélectionnez le menu Réglage de l'image pour régler la luminosité, la saturation et la teinte. Quand la source sélectionnée est le PC, seule la luminosité est disponible.

Quand la vidéo PAL/SECAM est la source sélectionnée, la luminosité, le contraste et la saturation sont disponibles. Toutes les options sont disponibles avec la vidéo NTSC.

Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.

Cliquez Par défaut restaure les paramètres d'usine.

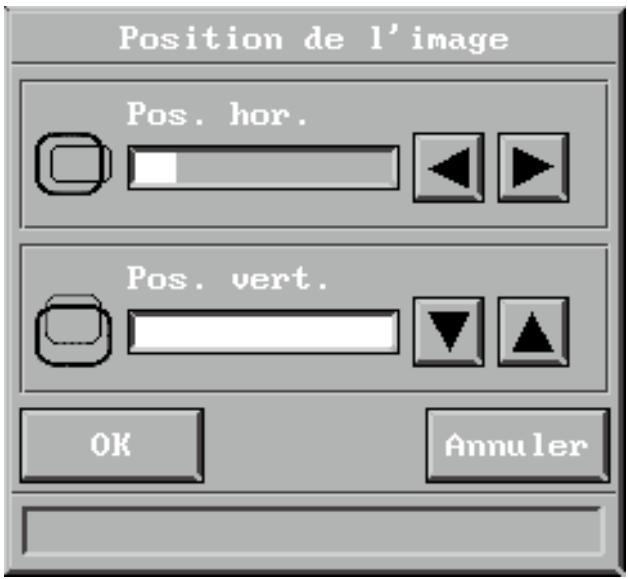

7.3.2 Position de l'image

Position de l'image

Les deux barres coulissantes permettent de régler la position verticale et horizontale de l'image sur l'écran.

Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.

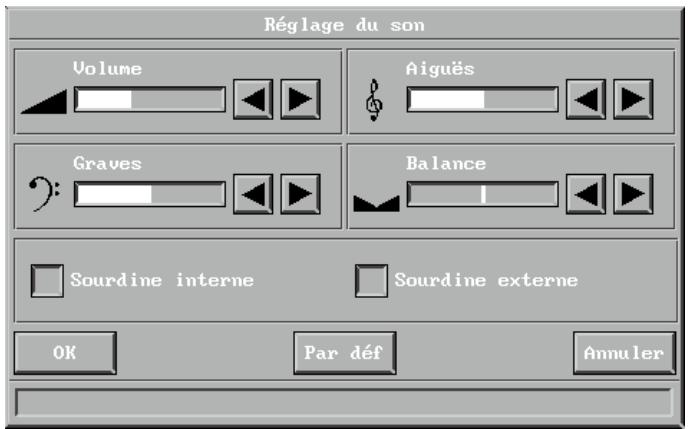

7.3.3 Réglage du son

Réglage du son

Sélectionnez cette fonction lorsqu'un signal audio est connecté, soit à la connexion "Audio in" (entrée audio) du projecteur KODAK DP850 ULTRA, soit par un câble EVC. Utilisez les quatre barres coulissantes pour régler le volume, les basses, les aigus et la balance jusqu'à ce que le son vous convienne.

Cochez Sourdine interne pour permettre en sourdine les haut-parleurs internes. Cochez Sourdine externe pour permettre en sourdine la sortie audio externe.

Cliquez sur OK pour quitter en sauvegardant les changements ou sur Annuler pour quitter sans sauvegarder.

Sélectionnez Par défaut pour restaurer les paramètres d'usine.

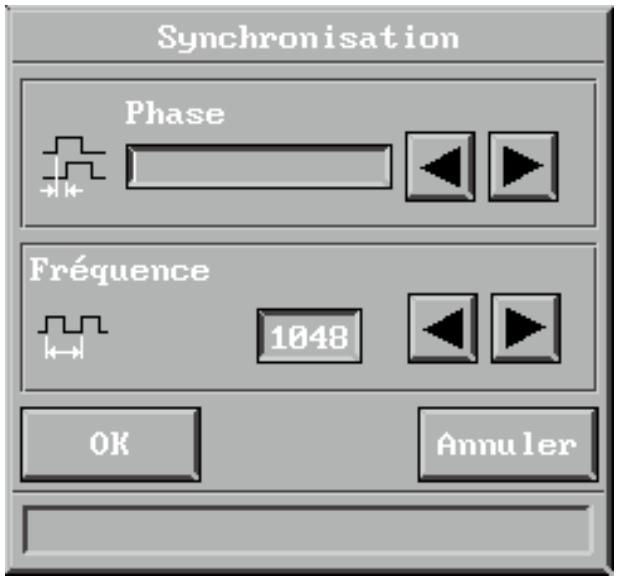

7.3.4 Réglage de la synchronisation

Réglage de la synchronisation

Si l'ordinateur est la source sélectionnée, on peut régler la synchronisation en ajustant les paramètres Phase et Fréquence. La synchronisation est déterminée par la fonction de configuration automatique. En principe, chaque réglage manuel de la synchronisation ne devrait être nécessaire.

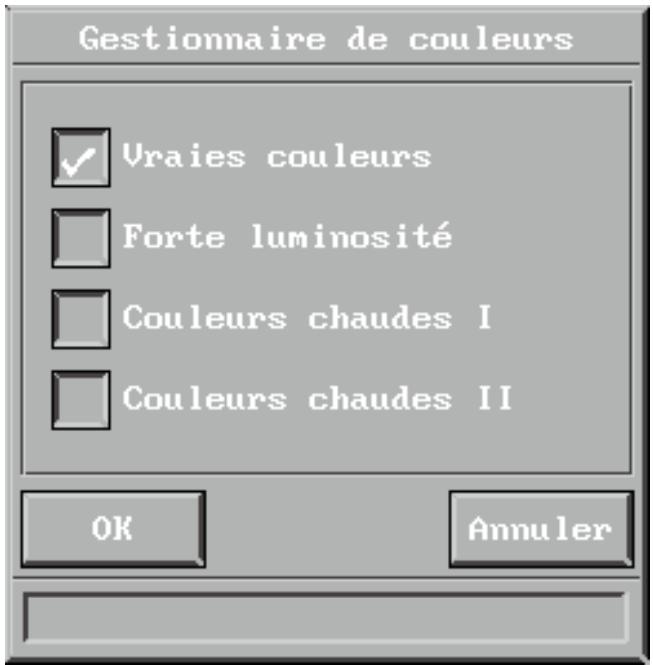

7.3.5 Gestionnaire de couleurs

Paramètres de couleurs

La fonction du gestionnaire de couleurs est de vous permettre d'obtenir des performances optimales de votre projecteur KODAK DP850 ULTRA, quelles que soient les conditions de lumière ambiantes.

Le menu du gestionnaire de couleurs vous permet de choisir entre quatre paramètres de couleurs prédéfinis.

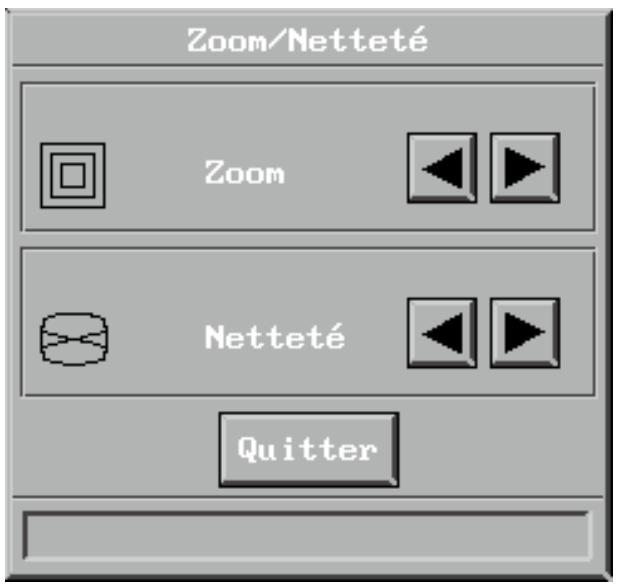

7.3.6 Réglages du zoom/de la netteté

Réglage du zoom/de la netteté

Ce menu vous permet de régler le zoom et la netteté du projecteur KODAK DP850 ULTRA encliquant sur les flèches haut et bas du menu. Lorsque l'image vous convient, cliquez sur le bouton OK pour quitter en sauvegardant les nouveaux paramètres.

8. Maintenance

Tout travail de maintenance doit être effectué par du personnel KODAK autorisé. Contactez votre revendeur KODAK pour tout ce qui concerne la maintenance.

La durée de vie de l'ampoule KODAK DP850 ULTRA est d'environ 2000 heures. Si, par extraordinaire, vous deviez la changer, la marche à suivre détaillée se trouve dans le kit d'ampoule de rechange.

Causes possibles et solutions

1. Le projecteur KODAK DP850 ULTRA est en mode Veille. Si c'est effectivement le cas, un voyant rouge est allumé à côté de la touche Veille. Appuyez sur la touche Veille ou sur la touche Menu de la télécommande.
2. L'ampoule ne fonctionne pas. Vérifiez le voyant du panneau de commande. S'il est orange, c'est que l'ampoule ne fonctionne pas. Contactez votre revendeur KODAK.
3. Le produit est en mode Écran noir. Appuyez sur les touches de Zappe de la télécommande.
4. La luminosité est trop faible. Réglez la luminosité jusqu'à ce que l'image vous convienne.
5. Le PC est en mode économique d'énergie ou sa sauvegarde d'écran est activée. Sortez du mode économique d'énergie et mettez fin à la sauvegarde d'écran du PC.
6. L'image apparait sur l'écran du portable et non sur le projecteur. Activez le port externe du portable en appuyant sur la combinaison de touches appropriée pour votre ordinateur.
7. Le projecteur KODAK DP850 ULTRA n'est pas branché. Vérifiez que le câble d'alimentation est connecté au projecteur et à la prise murale.

Causes possibles et solutions

1. L'ordinateur est éteint. Mettez-le sous tension.
2. Le projecteur KODAK DP850 ULTRA n'est pas sous tension. Vérifiez l'interrupteur MARCHE/ARRET qui se trouve à l'arrière.
3. Les câbles ne sont pas connectés convenablement. Vérifiez toutes les connexions.
4. La prise murale ne fournit pas d'électricité. Vérifiez si la prise murale fonctionne correctement. REMARQUE : Quand toutes les connexions au secteur sont correctes, un voyant vert s'allume sur le panneau de commande.
5. Portables de type "notebook" : il est possible qu'il faille activer le port RVB externe manuellement. Consultez le manuel de l'appareil pour vérifier son mode de fonctionnement.

Causes possibles et solutions

1. La configuration automatique de l'image n'est pas activée. Lancez-la en appuyant sur la touche verte du clavier à effleurement ou en choisissant Configuration automatique dans le menu.
2. Les paramètres de synchronisation du PC ne sont pas optimaux.

Causes possibles et solutions

1. Vérifiez que rien n'obstrue le récepteur IR situé à l'avant du projecteur KODAK DP850 ULTRA.
2. Assurez-vous que la télécommande est dirigée vers l'écran.
3. Assurez-vous que vous n'êtes pas éloigné de plus de 10 m du projecteur.
4. Les piles sont peut-être usées. Changez-les.
5. Il se peut que des parasites électromagnétiques ou optiques interfèrent avec la télécommande. Eteignez les tubes fluorescents, coupez les téléphones mobiles, etc., qui se trouvent à proximité du projecteur.

Avant de commencer 2

1.1 Codes couleurs pour simplifier l'installation et l'utilisation 2 1.2 Accessoires 3 1.2.1 Accessoires pour ordinateurs PC/Mac externes 3 1.2.2 Accessoires vidéo 3 1.2.3 Autres câbles/accessoires 1.2.4 Câbles et accessoires en option............3 1.3 Installation des piles dans la télécommande........5

Sommaire

4.1 Utilisation de haut-parleurs externes

Sommaire

KODAK DP850 ULTRA 14

• 6.1 Modes de fonctionnement du projecteur KODAK DP850 ULTRA 14 6.2 La télécommande KODAK 15
• 6.3 Utilisation du clavier à effleurement du projecteur KODAK DP850 ULTRA
• 6.4 Réglage de la hauteur et de l'angle du projecteur KODAK DP850 ULTRA

Sommaire

Utilisation des MENUS 19

7.1 Menu principal. 19 7.1.1 Menu principal 20 7.2 Menu Configuration 22 7.2.1 Orientation de l'image 22 7.2.2 Type de souris 23 7.2.3 Langue 24 7.2.4 Menu Raccourci 25 7.2.5 Menu Zap 26 7.2.6 Chaînes de télévision 27 7.2.7 Informations produit 28 7.3 Menu Panneau de commande 28 7.3.1 Réglage de l'image 29 7.3.2 Position de l'image 30 7.3.3 Réglage du son 30 7.3.4 Réglage de la synchronisation 31 7.3.5 Gestionnaire de couleurs 31 7.3.6 Réglage du zoom/de la netteté 32
