KH 3114 ELECTRIC SPRAY GUN - Pistolet à peinture PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture électrique
Marque	PARKSIDE
Modèle	KH 3114 (PFSPS 150)
Puissance nominale	150 W
Pression nominale max.	100 bar
Débit de livraison (eau)	380 g/min
Viscosité max.	100 DIN-sec
Capacité du réservoir	0,765 L
Buses de pulvérisation fournies	3 buses (0,6 mm et 0,8 mm)
Accessoires inclus	3 soupapes d'aspiration, 1 ressort, 1 buse de nettoyage, 1 rallonge de buse, 1 gobelet doseur
Niveau de pression acoustique	93,9 dB(A)
Niveau de puissance acoustique	>106,9 dB(A)
Vibrations (main)	< 2,5 m/s²
Sécurité	Porter un masque, ventilé, ne pas pulvériser de liquides inflammables, ne pas diriger vers personnes/animaux
Entretien après utilisation	Pulvériser diluant ou eau, puis huile de machine à coudre pour protection contre la rouille
Matériaux compatibles	Peintures, vernis, laques (viscosité ajustable jusqu'à 100 DIN-sec)
Classe de protection	II (double isolation)

FOIRE AUX QUESTIONS - KH 3114 ELECTRIC SPRAY GUN PARKSIDE

Comment ajuster la viscosité de la peinture ?

Utilisez le gobelet doseur fourni. Remplissez-le à ras bord, mesurez le temps d'écoulement en secondes : c'est la valeur en DIN-sec. Ajoutez un diluant approprié jusqu'à obtenir la viscosité recommandée (ex. 16-20 DIN-sec pour peinture auto, 25-30 pour acrylique).

Comment nettoyer le pistolet après chaque utilisation ?

Débranchez l'appareil. Pulvérisez du diluant ou de l'eau à travers le pistolet. Ensuite, pulvérisez de l'huile pour machine à coudre pour éviter la rouille. Ne jamais immerger le pistolet dans un produit de nettoyage.

Quels types de peinture puis-je utiliser avec ce pistolet ?

Vous pouvez utiliser des laques, peintures et vernis du commerce, à condition que leur viscosité ne dépasse pas 100 DIN-sec. Ajustez la viscosité avec un diluant adapté. Ne pas utiliser de liquides inflammables ou explosifs.

Comment régler le jet de pulvérisation ?

Tournez le bouton de réglage (voir figure A de la notice) jusqu'à obtenir un jet fin et régulier sans formation de gouttes. Effectuez les essais sur une surface d'essai.

Que faire si le pistolet ne pulvérise pas correctement ?

Vérifiez que la viscosité de la peinture est correcte et que la buse n'est pas obstruée. Nettoyez la buse et la soupape d'aspiration. Assurez-vous que le réservoir n'est pas vide (ne pas vider complètement pour éviter les gouttes).

Puis-je pulvériser des liquides inflammables avec ce pistolet ?

Non, c'est strictement interdit. Le pistolet ne doit pas être utilisé avec des liquides inflammables ou explosifs. Travaillez dans un endroit bien ventilé et sans flamme nue.

Quelles précautions de sécurité dois-je prendre ?

Portez un masque de protection respiratoire et des protections auditives (bruit >106 dB). Assurez une bonne ventilation. Ne fumez pas et éloignez toute flamme. Ne dirigez jamais le jet vers des personnes ou des animaux.

Comment remplacer la buse de pulvérisation ?

Débranchez l'appareil. Dévissez la buse existante (repère 4 sur le schéma) et remplacez-la par une buse de diamètre approprié (0,6 mm ou 0,8 mm). Revissez fermement.

Quelle est la capacité du réservoir ?

Le réservoir a une capacité de 0,765 litre. Ne le remplissez pas complètement pour éviter les gouttes ; arrêtez avant qu'il ne soit vide.

Comment entretenir le pistolet pour éviter la rouille ?

Après chaque utilisation et nettoyage, pulvérisez de l'huile pour machine à coudre à travers le pistolet. Cela protège les pièces internes contre la rouille. Rangez-le dans un endroit sec.

MODE D'EMPLOI KH 3114 ELECTRIC SPRAY GUN PARKSIDE

PARKSIDE

Spray Gun

UK

C

0,6mm

0,8 mm

PARKSIDE

PFSPS 150 Spray Gun

Dear Customer, it is recommended to familiarise yourself with the functions of the spray gun before using it and to study the operating instructions carefully, including the safety information. The spray gun should only be used as described and for the specified applications.

PFSPS Technical Data		F Accessories
Nominal power :	150 Watt	- 3x Spray nozzle 4 0,6+ 0,8 mm (1 x assembled)
Delivery:	380 g/ min (water)	- 3x Pressure suction valve 7 (1 x assembled)
Viscosity:	max. 100 DIN-sec	- 1x Spring 9
Nominal pressure head:	max. 100 bar	- 1x Cleaning nozzle 11
Tank capacity:	0,765 Liter	- 1x Nozzle extension 12
Protection class:	☐	- 1x Measuring cup 13
Test mark:	CE, TÜV – GS

Noise and vibration measured according to EN 50144-1:1998, EN 50144-2-7:2000

The A-rated sound pressure level of the device is typically 93,9 dB(A).

The sound power level can exceed 106,9 dB(A) during use.

Hearing protectors should be worn!

The hand vibration is typically lower than 2.5M / s2

PFSPS features

1. Regulating knob

2. Spray nozzle

3. Pressure suction valve

4. Pump piston

5. On/Off switch

6. Fixing screw

8.Aperture

1. Tank

2. Motor housing

3. Spring

Safety information relating to the use of the spray gun

• Read the information in the enclosed "General safety information" booklet
• Inhaling the spray is dangerous to health
• Wear a protective mask!
• When working in closed rooms, ensure good ventilation
• Explosion hazard! No naked flame in the working area
• Do not smoke!
• Do not spray any flammable or explosive liquids
• Never aim the spray jet at people or animals
• The spray gun must not be used in an environment where gases are present or can develop

WORKING INFORMATION

DIN-Sec / viscosity

The Parkside PFSPS 150 spray gun can be used for the application of up to maximum 100 DIN-sec. (viscosity). The viscosity can be determined with a simple measuring procedure using the supplied measuring beaker.

1.) Fill the measuring beaker full to the brim.
2.) Measure the efflux time in seconds.
3.) This time is termed DIN-seconds.

GB

Preparation of material to be sprayed

Commercially available lacquers, paints and varnishes are usually adjusted for brushing and not for spraying. For a correct working result, the viscosity of the lacquers, paints and varnishes should be adjusted according to DIN guidelines (see table).

The necessary dilution can be achieved using suitable thinner.

1.) Mix undiluted product well at 20°C
2.) Add suitable thinner
3.) Check viscosity as described above -- see Fig. C --

Never adjust synthetic paint with diluent for cellulose lacquers!

Material example	DIN guide values
Car paint	16-20 DIN-sec
Acrylic paint	25-30 DIN-sec
Synthetic paint	25-30 DIN-sec
Primer	30-35 DIN-sec

Spraying

The surface to be sprayed must be clean, dry and free from grease.

Observe the safety information

1.) Spray jet regulation -- see Fig. A --. The jet is correctly adjusted when no drops form and the spray is fine and regular.
2.) Do not switch the spray gun on/off over the spraying area, but start and end spraying about 10cm outside the spraying area.

3.) Spray as shown in Fig. D.

• Move the spray gun parallel with the surface - do not move from side to side.
• Move the spray gun at a constant speed.
• Apply the material as thinly as possible

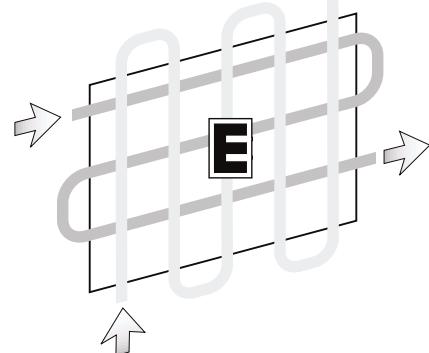

• The paint coats need to dry before the next coat is applied crosswise -- see Fig. E --.

4.) Do not empty the tank completely as this will produce drips!

Maintenance and cleaning - General information

1.) Disconnect the mains plug, also when working on the gun and when the gun is not in use.
2.) Spray thinner or water through the spray gun after each use.
3.) Spray sewing machine oil through the spray gun after cleaning for protection against rust.
4.) Never immerse the spray gun in cleaning agent

Maintenance and cleaning - Special information

1.) Disconnect the mains plug, also when working on the gun and when the gun is not in use.

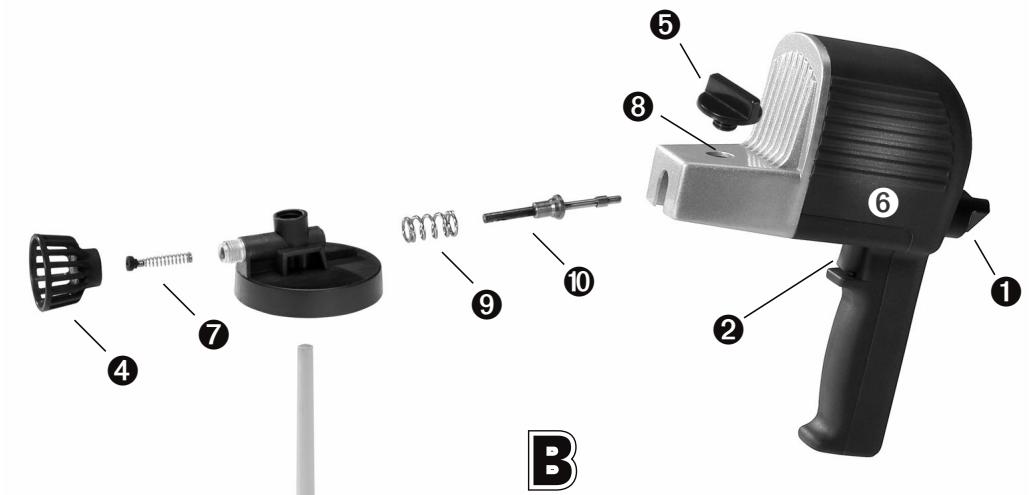

2.) Unscrew locking screw 5 -- see Fig. B --
3.) Remove pump unit downwards.
4.) Unscrew nozzle 4, remove valve 7.
5.) Remove piston 10 and spring 9 from the spray gun.
6.) Clean the components 4, 7, 9, 10.

Environmental compatibility and material disposal

• Paints, varnishes and lacquers are special waste and must be disposed of accordingly.
• Observe the local regulations.
• Follow the manufacturer's directions.
• Environmentally harmful chemicals must be prevented from entering the soil, groundwater and lakes, rivers or canals.
• Spraying in the area of lakes, rivers or canals or surrounding areas (catchment area) is therefore forbidden
• When purchasing paints, lacquers and varnishes, it must be ensured that these are environmentally compatible.
