ZFX - Capteur optique industriel OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur optique industriel (vision)
Marque	OMRON
Modèle	ZFX
Écran	LCD tactile intégré pour configuration et visualisation
Nombre de caméras	1 ou 2 selon version (ZFX-C20/25)
Types de caméra	Monochrome ou couleur, avec éclairage intégré ou monture C
Champs de vision disponibles	De 5 mm à 150 mm selon objectif
Nombre d'outils d'inspection	20 outils (compensation de position, recherche de bords, comparaison de forme, défauts, zone, luminosité/teinte, lecture de codes, calcul)
Nombre d'inspections par image	Jusqu'à 32
Fonction de réglage automatique	Oui, via bouton AUTO (éclairage, filtre couleur, paramètres)
Interfaces de communication	Ethernet, USB, 20 E/S numériques
Lecture de codes	Codes-barres 1D/2D et DataMatrix
Alimentation	24 VCC (typique pour capteurs industriels)
Installation	En 3 étapes : sélection des outils, zones, paramètres
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec ; éviter les solvants agressifs
Sécurité	Respecter les normes électriques en vigueur ; couper l'alimentation avant intervention
Pièces détachées et réparabilité	Contacter le support OMRON pour les pièces détachées ; réparation par personnel qualifié
Informations générales	Capteur de vision évolué avec interface utilisateur interactive

FOIRE AUX QUESTIONS - ZFX OMRON

Comment installer le capteur ZFX ?

L'installation se fait en trois étapes : sélectionnez les outils d'inspection, choisissez les zones d'inspection, puis réglez les paramètres. L'écran tactile vous guide pas à pas, et le bouton AUTO permet un réglage automatique.

Quels types de caméras sont disponibles ?

Le ZFX est disponible en version monochrome ou couleur, avec une ou deux caméras. Les caméras peuvent avoir un éclairage intégré ou une monture C pour des objectifs interchangeables.

Comment optimiser l'éclairage ?

Utilisez le bouton AUTO pour un réglage automatique de l'éclairage. Le capteur mesure les valeurs et vous propose le meilleur éclairage en un clic.

Le ZFX peut-il lire des codes-barres ?

Oui, le ZFX intègre des outils de lecture et de vérification de codes-barres 1D/2D et DataMatrix, combinés avec d'autres inspections.

Quel est le nombre maximal d'inspections par image ?

Le ZFX permet de configurer jusqu'à 32 inspections par image, avec 20 outils d'inspection différents.

Comment connecter le capteur à un réseau ?

Le ZFX dispose de ports Ethernet, USB et de 20 E/S numériques. Vous pouvez transférer des images et des données, et intégrer le capteur via des commandes de communication.

Que faire en cas de message d'erreur ?

Consultez la notice pour les codes d'erreur spécifiques. En général, vérifiez les connexions, l'éclairage et les paramètres. Le support OMRON peut vous aider.

Comment nettoyer le capteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants agressifs. Coupez l'alimentation avant tout entretien.

Le ZFX peut-il être utilisé pour des objets de grande taille ?

Oui, grâce à des caméras avec champ de vision allant jusqu'à 150 mm, il peut inspecter de gros objets.

Où trouver des pièces détachées ?

Contactez le service après-vente OMRON ou votre distributeur agréé pour les pièces détachées et les réparations.

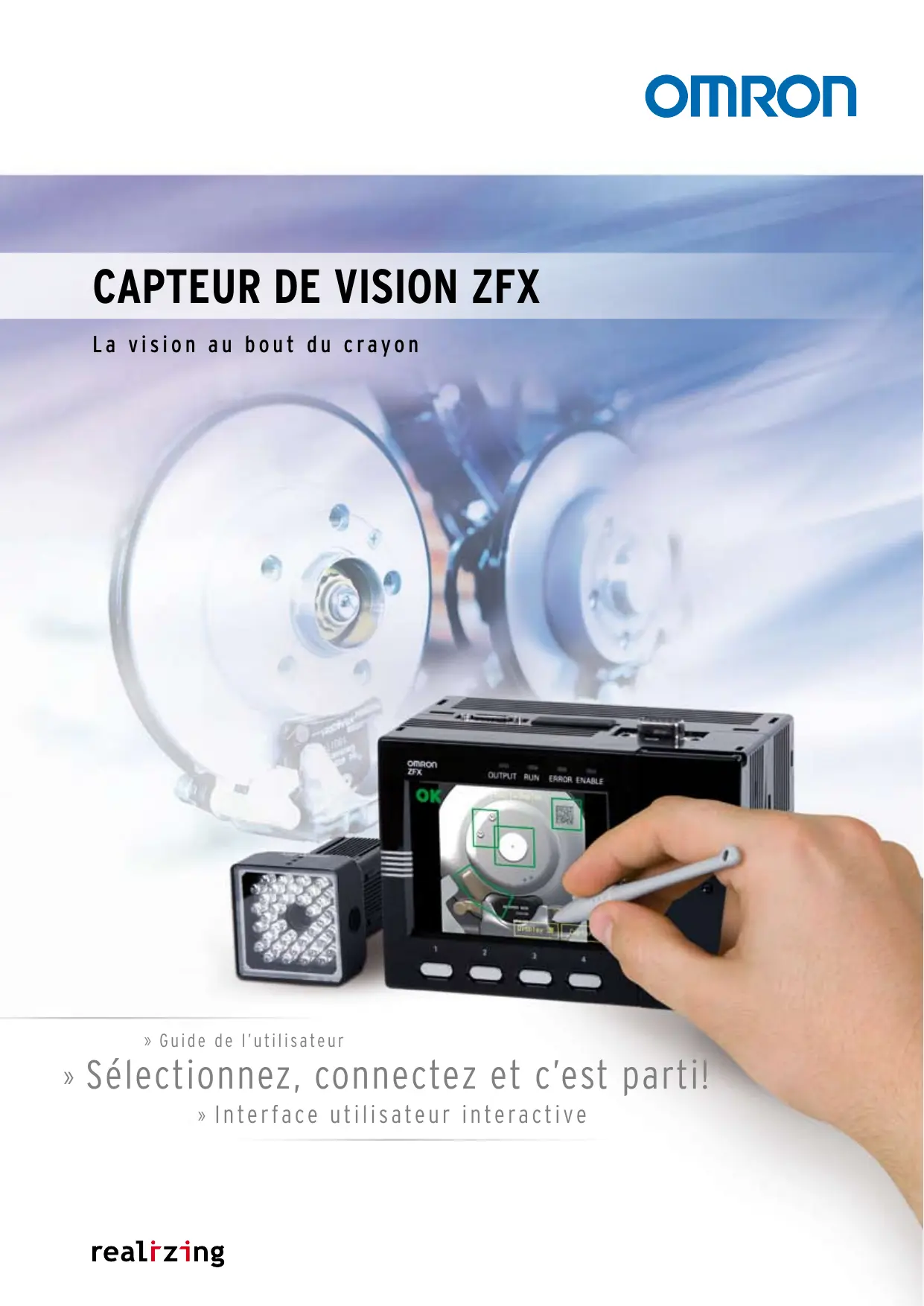

MODE D'EMPLOI ZFX OMRON

La vision au bout du crayon

» Guide de l'utilisateur

» Sélectionnez, connectez et c'est parti!

» Interface utilisateur interactive

La haute performance d'un coup de crayon

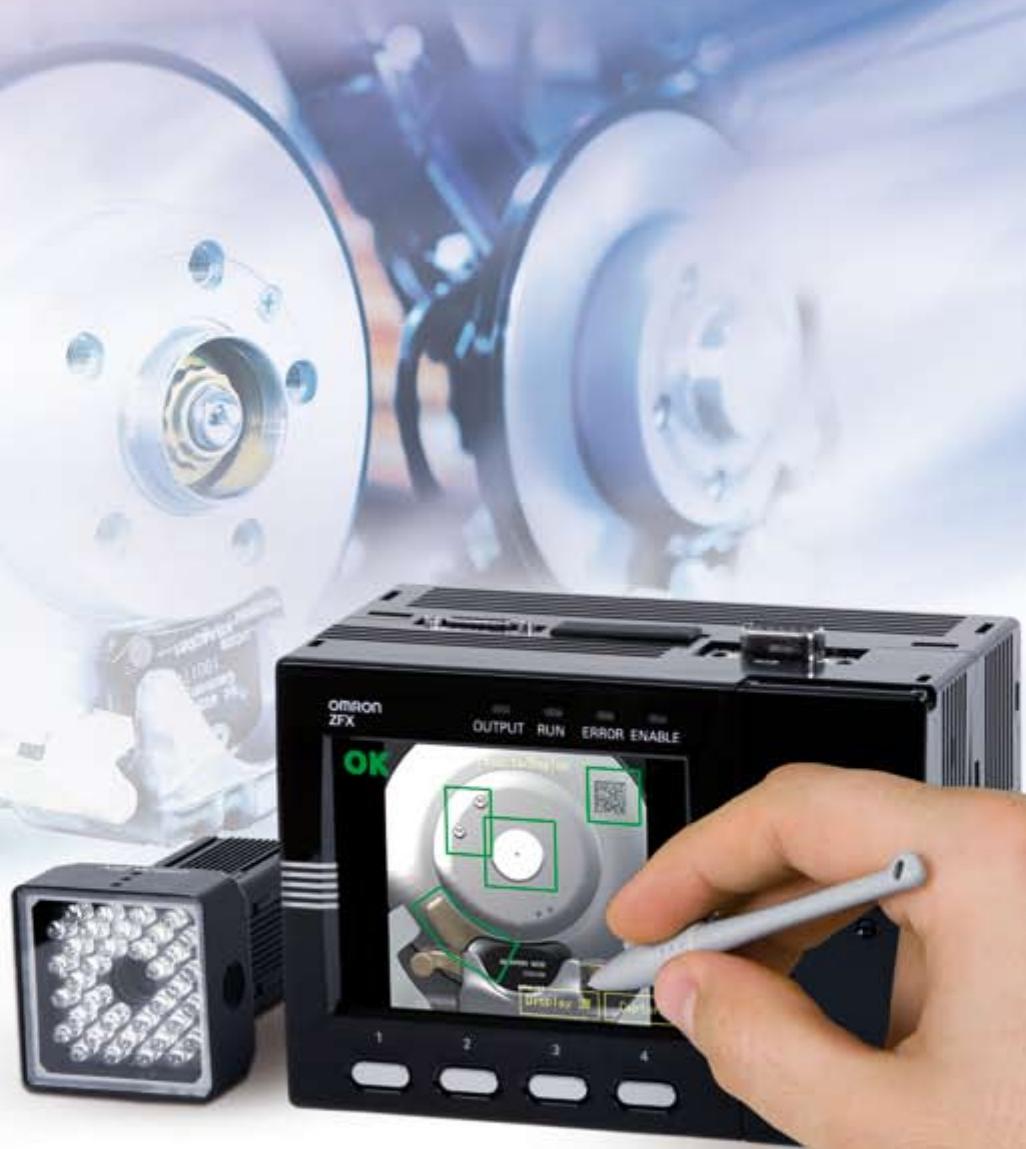

Le capteur de vision évolué ZFX d'OMRON vous projette dans une autre dimension de guidage intuitif de l'utilisateur : sélectionnez, connectez et c'est parti !

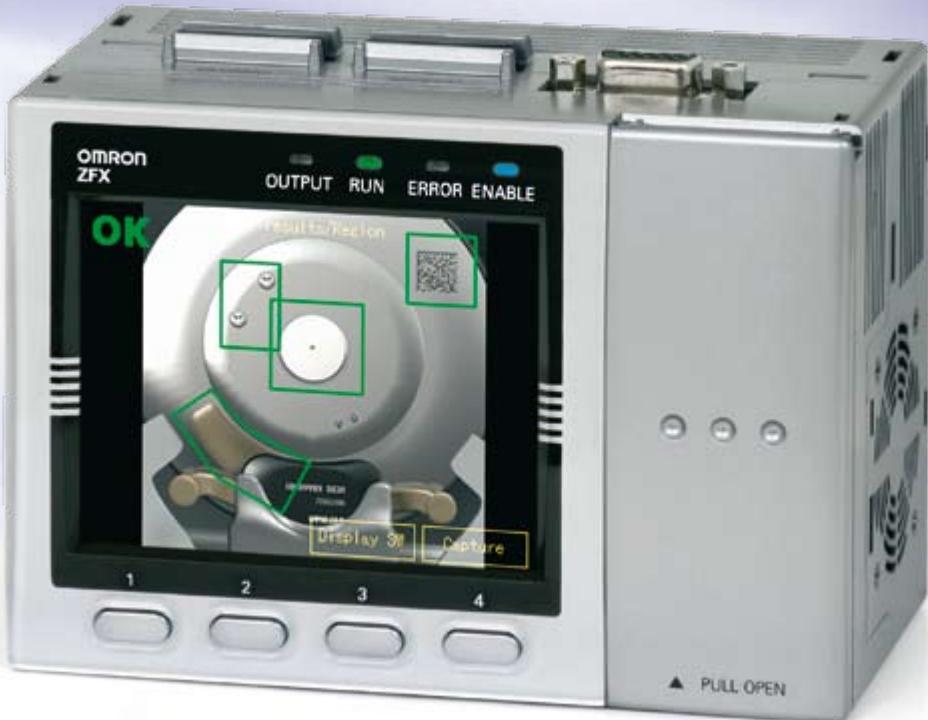

L'écran tactile intégré est facile à utiliser et évite à l'utilisateur de devoir se pencher sur les détails techniques complexes. Il donne aussitôt un retour avec des images instantanées et il efface les messages systématiquement tout le cycle d'installation et d'inspection. Le ZFX vous aide pour l'éclairage, le filtrage et le réglage automatique des paramètres servant à guider les utilisateurs à travers les applications de vision.

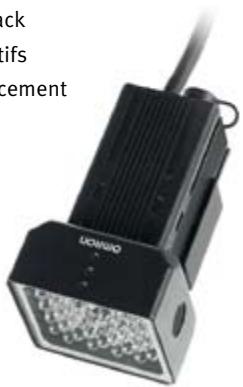

Le capteur de vision ZFX est disponible avec une ou deux caméras, en version monochrome ou en version couleur.

Restez en contact et restez en mouvement

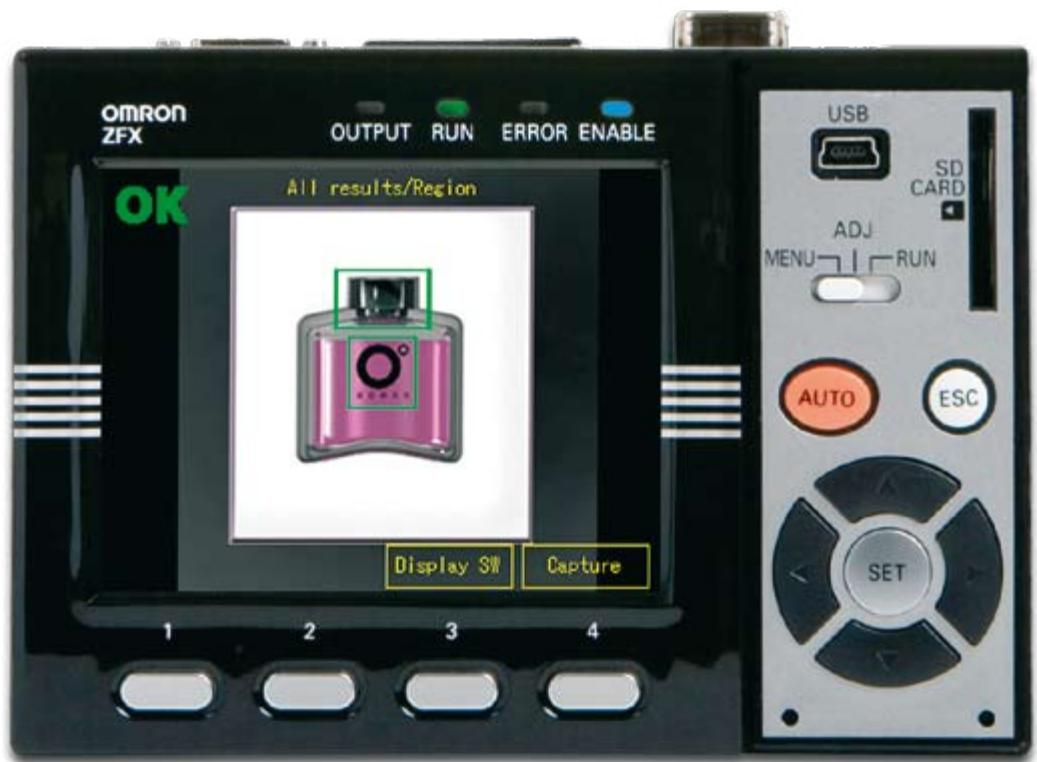

Pour cela, il suffit d'appuyer sur le grand écran LCD intégré du nouveau capteur de vision ZFX. Des menus interactifs vous guident alors dans une installation simple de tâches individuelles en trois étapes.

1. Sélectionnez les outils d'inspection.
2. Sélectionnez les zones d'inspection.
3. Réglez les paramètres d'inspection.

Vous serez alors prêts en quelques minutes seulement. Il n'est pas nécessaire de raccorder un PC pour l'installation, la maintenance ou l'utilisation de l'appareil. L'écran LCD donne un feedback instantané en indiquant les menus interactifs et des informations utiles sur l'état d'avancement de l'inspection.

Le bouton AUTO vous donne accès à l'intelligence du ZFX, en réglant automatiquement les paramètres proposés.

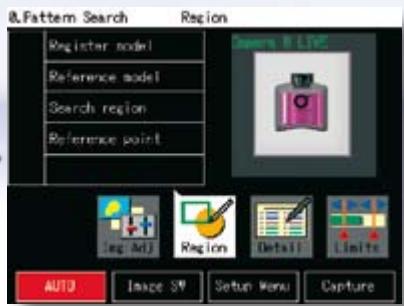

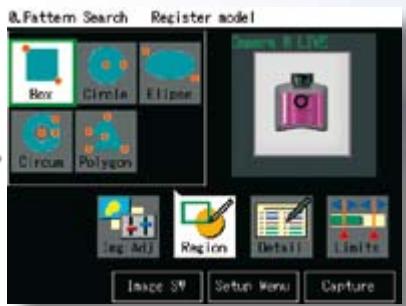

Effectuez l'installation en quelques minutes

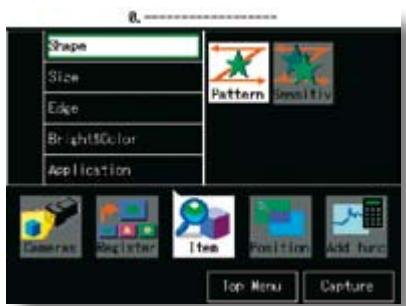

Sélectionnez les outils d'inspection.

Sélectionnez les zones d'inspection.

Réglez les paramètres d'inspection.

Maîtrisez toutes les applications avec le ZFX

Ce capteur de vision permet de configurer plusieurs inspections par image (32) et vous permet de faire votre choix parmi 20 outils d'inspection ou de support. En fonction de la caméra connectée, les outils produiront des images monochromes ou des images couleur avec des filtres couleur et des options de sélection de couleurs. Un prétraitement puissant des images, la compensation de position, le calibrage et l'enregistrement de données viennent compléter à merveille les fonctions du ZFX.

Outils de compensation de position : Compense la position actuelle avec une rotation de

Outils de cordures : Cherche les positions des bords ou mesure la largeur des objets.

Comparaison de forme : Cherche un objet ou recherche les déviations vers un objet enregistré avec une rotation de

Outils de défauts : Cherche les mini-défauts des surfaces.

Zone : Mesure la taille des objets.

Luminosité/HUE: Cherche les déviations de luminosité ou de couleur des objets.

Lecture de codes: Lecture et vérification de codes-barres et de codes DataMatrix

Calcul: Permet d'effectuer des calculs avec les résultats d'util et la définition des sorties des données.

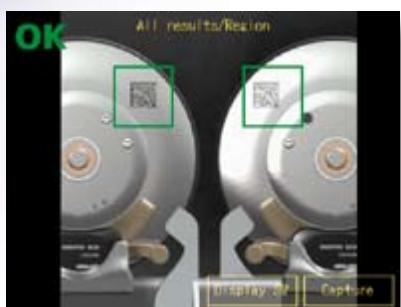

Lecture de codes (1d/2d) et inspections

Le fait d'associer des fonctions de lecture et de vérification de codes-barres/codes DataMatrix et de puissants instruments d'inspection au sein du ZFX facilite son utilisation et garantit un format compact, pour une intégration aisée.

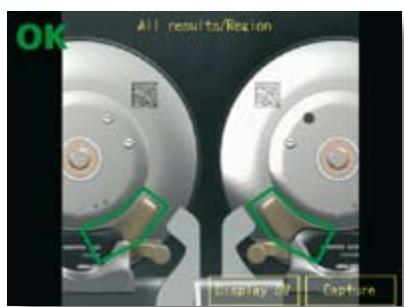

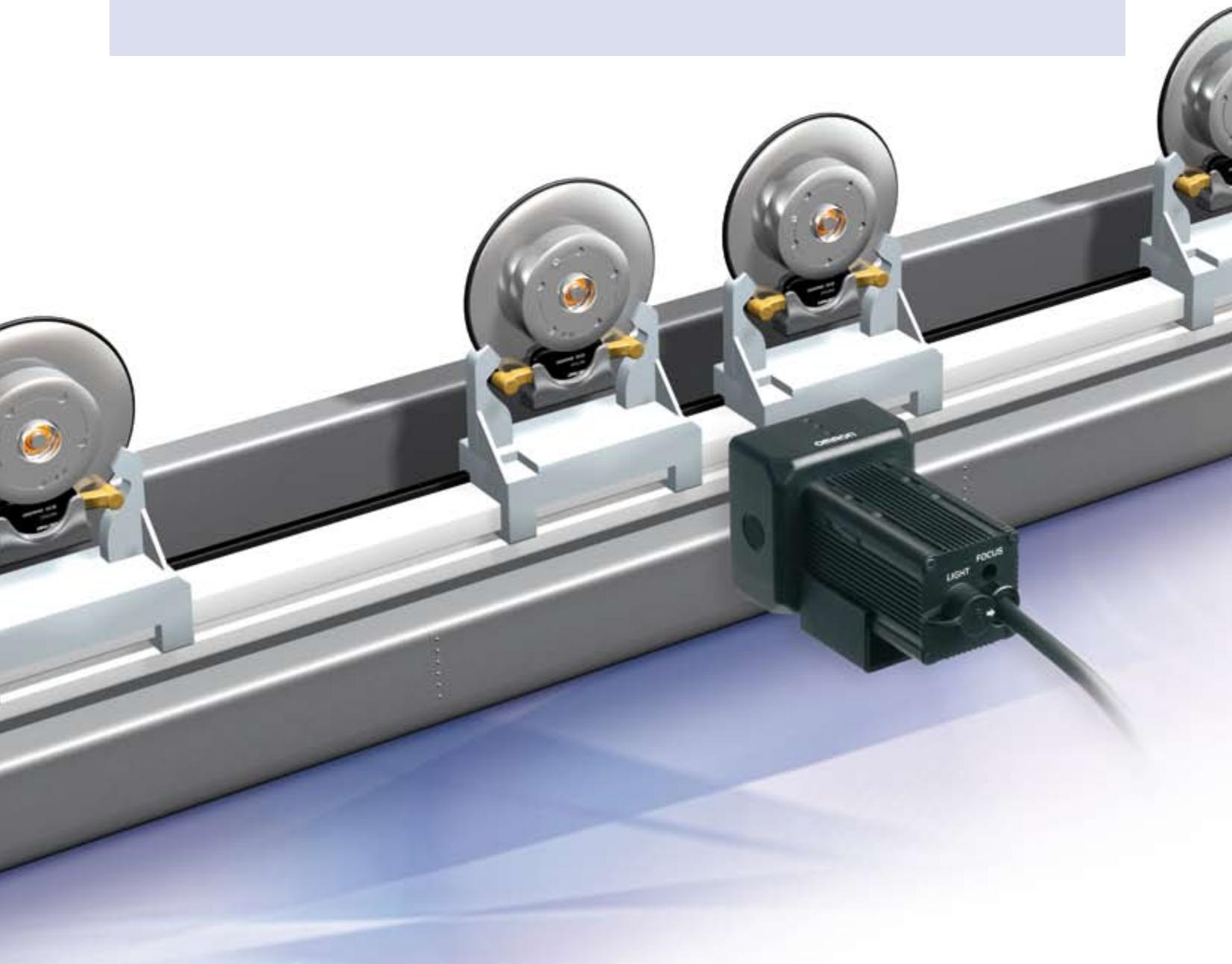

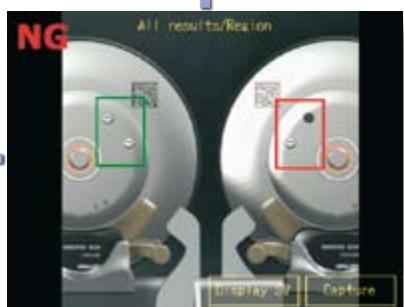

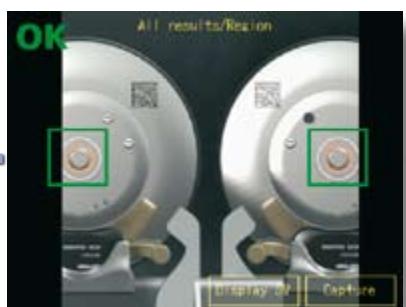

Plusieurs inspections assurent une identification plus sûre du système de frein pour les assemblages : la détection du modèle correct, la présence de composants à droite et à gauche, etc.

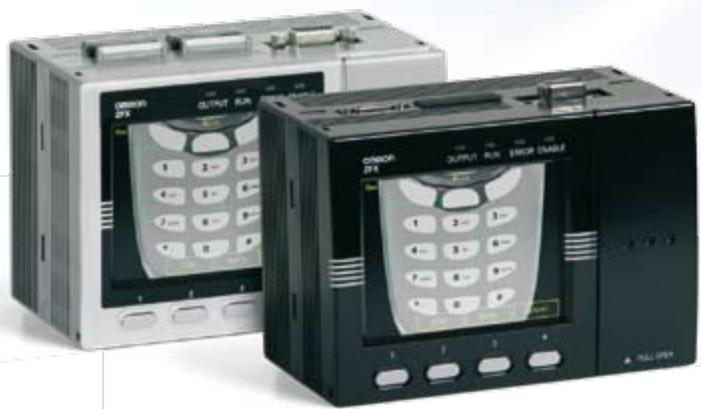

Connexion : ethernet et autres

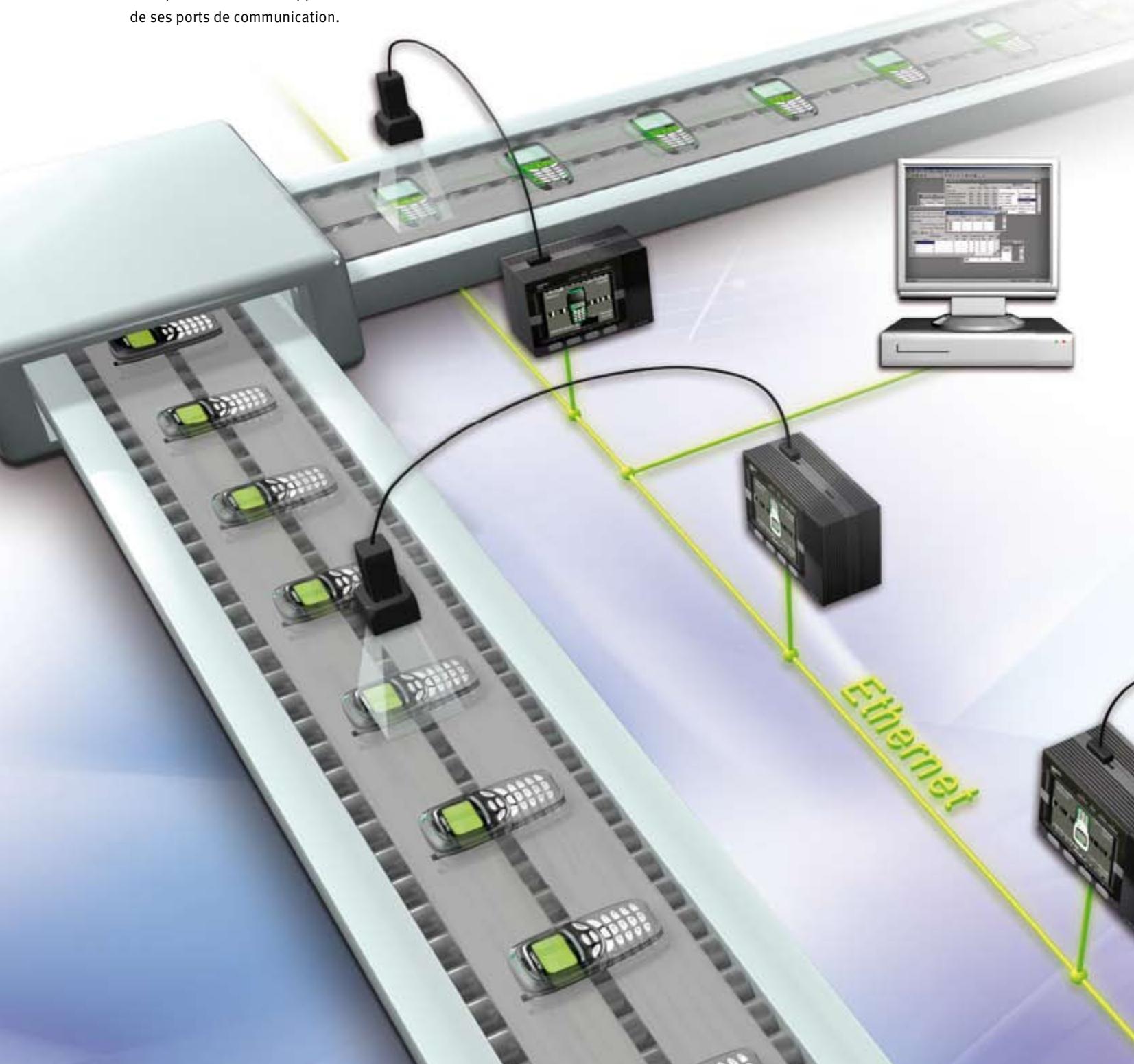

Le nouveau ZFX est doté de plusieurs interfaces pour une intégration facile dans tout environnement, tel que Ethernet, USB et les E/S numériques. Il permet de communiquer les données de résultat et les images via le réseau, les téléchargements de configuration (importations et exportations), le traitement des réglages, etc. 20 E/S numériques garantissant une communication rapide des données devant être communiquées sans délai : les entrées de déclenchement, les informations de résultat binaire, les sorties de validation ou de statut. Un grand nombre de commandes de communication permettent l'intégration du capteur ZFX dans les applications existantes via l'un de ses ports de communication.

ZFX-SR10/SC10

FOV:5à9mm

ZFX-SR50

FOV:10à50mm

ZFX-SC90

ZFX-SC50

FOV:10à50mm

FOV:50à90mm

ZFX-SC150

FOV:90à150mm

Un capteur pour tous

Délectionnez la caméra et le contrôleur adaptés à l'application actuelle. Cela garantit un maximum de flexibilité et permet de minimiser les coûts d'investissement.

Cet éventail de caméras offre un champ de vision allant de 10 mm à 150 mm, ce qui permet d'inspecter même les gros objets qui étaient impossibles à TRAITER auparavant.

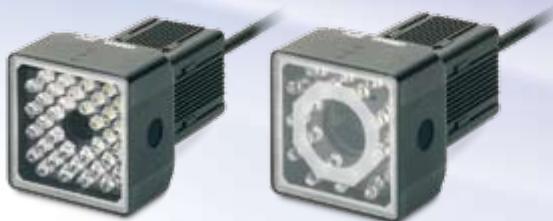

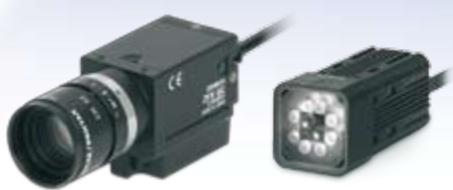

Le ZFX est doté de caméras avec éclairage intégré et de lentilles avec objectif ajustable. Une caméra en monture C, offrant toutes les combinaisons lentille/éclairage et un besoin de deux contrôleurs (avec ou sans fonction de lecture de codes) sont également disponibles. En fonction de la caméra raccordée, les deux contrôleurs peuvent être utilisés en mode monochrome ou en mode couleur. Le ZFX-C20/25 est un système à deux caméras pour des applications avancées.

Optimisez votre installation d'un seul coup!

Le réglage automatique est une fonction sophistiquée de mesure qui s'applique de façon optimale en cliquant simplement sur AUTO. Les réglages effectués automatiquement peuvent être contrôlés et modifiés dans chacun des écrans de paramétrage.

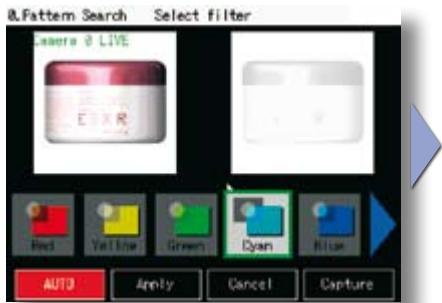

Sélection automatique de contrôle couleur

Sélectionnez le filtrage couleur optimal.

Etape 1

Cliquez tout simplement sur AUTO pour améliorer le contraste automatique.

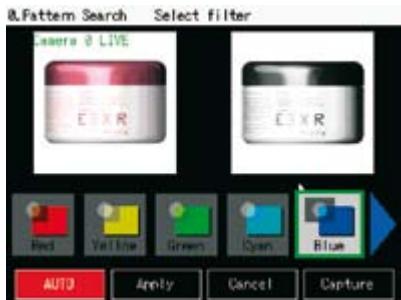

Etape 2

Le meilleur filtrage est automatiquement sélectionné parmi sept filtres de couleurs.

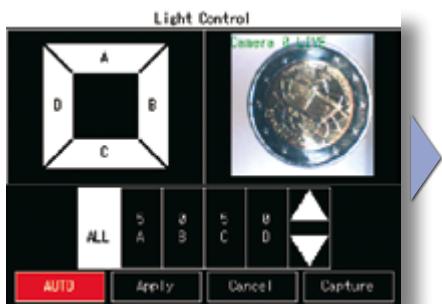

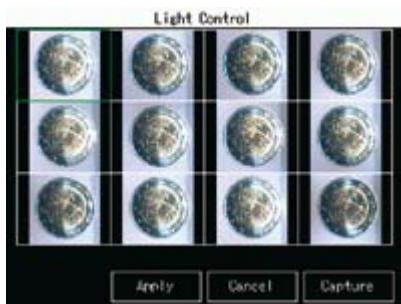

Paramétrage automatique pour le contrôle de l'éclairage

Réglez le meilleur éclairage en un clin d'œil.

Etape 1

Cliquez tout simplement sur AUTO pour oblir les valeurs mesures d'éclairage.

Etape 2

Choisissez le meilleur éclairage en un seul clic.
