NTHF - Tondeuse thermique WOLF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse thermique
Marque	WOLF
Modèle	NTHF
Moteur	4 temps Honda GCV 135 OHC
Cylindrée	135 cm³
Puissance maxi	4,5 ch / 3,3 kW à 3600 min⁻¹
Carburant	Supercarburant sans plomb
Capacité réservoir carburant	0,9 l
Huile moteur	SAE 10W30 (0,6 l)
Bougie	Résistive, écartement 0,75 mm
Hauteurs de coupe	28, 35, 45, 60, 80 mm (réglage centralisé)
Largeur de coupe	41 cm
Bac de ramassage	50 l
Vitesse d'avancement	3,5 km/h
Dimensions (guidon monté)	143 x 48 x 101 cm
Dimensions (guidon replié)	111 x 48 x 50 cm
Masse (avec panier)	36 kg
Niveau de pression acoustique	81 dB(A)
Niveau de vibration	< 3 m/s²
Niveau de puissance acoustique garanti	96 dB(A)
Sécurité	Embrayage-frein de lame, arceau de sécurité
Garantie	3 ans contractuelle (extension 5 ans possible)
Pièces de rechange	Lame NZ41, Bougie ZY751

FOIRE AUX QUESTIONS - NTHF WOLF

Comment démarrer le moteur ?

Ouvrez le robinet d'essence, placez-vous derrière le guidon, mettez le levier de gaz sur START, appliquez le levier de sécurité contre le guidon, puis tirez sur la poignée de lanceur.

Quelle huile moteur utiliser et comment vérifier le niveau ?

Utilisez une huile SAE 10W30 de qualité SG/SF. Vérifiez le niveau avec la jauge avant chaque tonte, en vissant la jauge à fond puis en la retirant pour lire le niveau.

Comment régler la hauteur de coupe ?

Moteur arrêté, basculez la manette unique de réglage centralisé. L'indicateur numérique affiche la valeur en mm. Une pression du pied sur le repose-pied abaisse la tondeuse.

Comment mettre en place le bac de ramassage ?

Lame arrêtée, soulevez le bouclier/déflecteur de sécurité, engagez le bec du bac dans le canal d'éjection, puis accrochez les deux crochets sur le tube.

Quand faut-il changer l'huile moteur ?

Après les 5 premières heures de fonctionnement, puis toutes les 50 heures ou chaque saison. En conditions sévères, toutes les 25 heures.

Comment nettoyer le filtre à air ?

Déposez le couvercle du filtre à air, retirez l'élément. Tapotez-le ou soufflez de l'air comprimé de l'intérieur vers l'extérieur. Remplacez s'il est excessivement sale.

Que faire si le moteur ne démarre pas ?

Vérifiez que le robinet d'essence est ouvert, qu'il y a du carburant, que le starter est en position, et que la bougie produit une étincelle. Sinon, remplacez la bougie.

Comment entretenir la lame de coupe ?

Vérifiez régulièrement l'équilibrage et l'usure. Remplacez la lame si elle présente des encoches ou après un choc. Serrez le boulon de fixation au couple correct.

Comment ranger la tondeuse pour l'hiver ?

Videz le réservoir de carburant, vidangez l'huile moteur encore chaude, versez une cuillerée d'huile dans le cylindre, et rangez dans un endroit sec.

Quelle est la garantie de cette tondeuse ?

Garantie contractuelle de 3 ans, extensible à 5 ans sous réserve d'une révision payante la 3ème année. La garantie légale s'applique en sus.

MODE D'EMPLOI NTHF WOLF

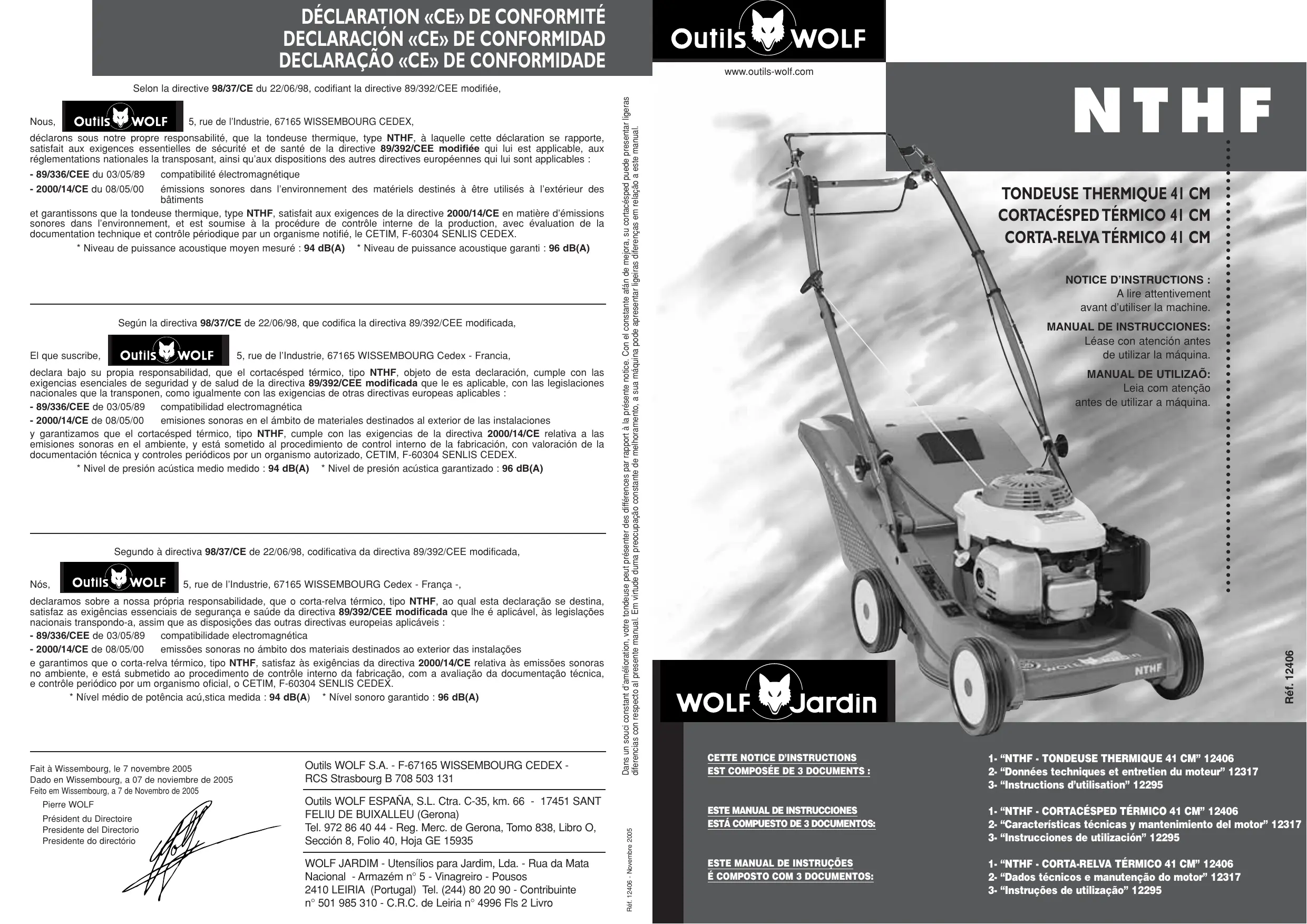

Selon la directive 98/37/CE du 22/06/98, codifiant la directive 89/392/CEE modifiée,

Outils WOLF

5, rue de l'Industrie, 67165 WISSEMBOURG CEDEX,

Nous,

déclarons sous notre propre responsabilité, que la tondeuse thermique, type NTHF, à laquelle cette déclaration se rapporte, satisfait aux exigences essentielles de sécurité et de santé de la directive 89/392/CEE modifiée qui lui est applicable, aux réglementations nationales la transposant, ainsi qu'aux dispositions des autres directives européennes qui lui sont applicables :

- 89/336/CEE du 03/05/89

compatibilité électromagnétique

- 2000/14/CE du 08/05/00

émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments

et garantissons que la tondeuse thermique, type NTHF, satisfait aux exigences de la directive 2000/14/CE en matière d'émissions sonores dans l'environnement, et est soumise à la procédure de contrôle interne de la production, avec évaluation de la documentation technique et contrôle périodique par un organisme notifié, le CETIM, F-60304 SENLIS CEDEX.

* Niveau de puissance acoustique moyen mesuré : 94 dB(A) * Niveau de puissance acoustique garanti : 96 dB(A)

5, rue de l'Industrie, 67165 WISSEMBOURG Cedex - Francia,

- 89/336/CEE de 03/05/89

5, rue de l'Industrie, 67165 WISSEMBOURG Cedex - França -,

- 89/336/CEE de 03/05/89

Fait à Wissembourg, le 7 novembre 2005

Président du Directoire

Réf. 12406 - Novembre 2005

www.outils-wolf.com

NTHF

A lire attentivement

avant d'utiliser la machine.

2- "Données techniques et entretien du moteur" 12317

3- "Instructions d'utilisation" 12295

1- "NTHF - CORTACÉSPED TÉRMICO 41 CM" 12406

Version	Tractée avec système de lame débrayable
Moteur	4 temps Honda GCV 135 OHC
Puissance maxi mesurée en sortie d'arbre	4,5 ch / 3,3 kW à 3600 min ^-1
Régime maxi d'utilisation	3000 min ^-1
Cylindrée	135 cm ^3
Huile (0,6 l)	SAE 10W30
Carburant (0,9 l)	Supercarburant sans plomb
Filtre à air	Cartouche papier
Allumage	Electronique
Bougie résistive	Culot ∅ 14 mm - Longueur du filetage : 19 mmEcartement des électrodes : 0,75 mm
Hauteurs de coupe	28, 35, 45, 60, 80 mm - Réglage centralisé
Vitesse d'avancement	3,5 km/h
Capacité du bac de ramassage	50 l
Encombrement- guidon monté- guidon replié	143 x 48 x 101 cm111 x 48 x 50 cm
Masse avec panier	36 kg
Niveau de pression acoustique au poste de conduite*	81 dB (A)
Niveau de vibration au guidon**	< 3 m / s ^2 (Aeq)

* Norme de référence pour les mesures : EN 836 - ** Normes de référence pour les mesures : EN 836, EN 1033, EN ISO 5349-1

CARACTERÍSTICAS TÉCNICAS

Commande d'embrayage-frein de lame

Mando de embrague-freno de cuchilla

de coupe par commande

d'embrayage

Avance de la tondeuse

pour démarrer le moteur à froid

pour mettre le moteur à l'arrêt

para parar el motor

para parar o motor

DESCRIPTIF

I Levier d'embrayage de lame
I' Verrou du levier d'embrayage de lame
2 Levier d'avancement
3 Poignée de lanceur
4 Bouclier/déflecteur de sécurité
5 Indicateur de remplissage
du bac de ramassage
6 Fixation du guidon
7 Bac de ramassage
8 Indicateur de la hauteur de coupe
9 Manette de réglage des hauteurs de coupe
10 Manette de commande des gaz

ACCESSOIRES ET PIÈCES

DE RECHANGE OUTILS WOLF

Lame : NZ41

Bougie : ZY751

DESCRIPCIÓN

DONNÉES TECHNIQUES ET ENTRETIEN DU MOTEUR

DATOS TÉCNICOS Y

MANTENIMIENTO DEL MOTOR

CARACTERÍSTICAS TÉCNICAS

"SELECTION Outils WOLF" est le symbole de l'engagement Outils WOLF, que vous retrouverez sur chaque moteur équipant nos tondeuses.

Ce signe vous indiquera les conseils qui concernent votre sécurité.

Ce signe vous indiquera les conseils qui concernent la longévité de votre ton- euse.

En cas de problème, ou pour toute question concernant votre moteur, veuillez vous adresser à un revendeur-réparateur agréé Outils WOLF.

Votre moteur a été conçu pour assurer un fonctionnement stable et fiable lorsqu'il est utilisé conformément aux instructions

données. Lisez attentivement le manuel d'instructions avant de faire fonctionner le moteur. Ne pas le faire pourrait se traduire par des blessures personnelles et des dommages matériels.

- Effectuez toujours les contrôles préliminaires avant de mettre le moteur en marche. Il vous sera ainsi possible d'éviter un accident ou des dommages de l'équipement.

- Pour éviter tout risque d'incendie et pour obtenir une ventilation adéquate, placez le moteur à au moins 1 m des bâtiments ou des autres équipements pendant son utilisation. Ne placez pas d'objets inflammables près du moteur.

- Les enfants et les animaux domestiques doivent être tenus à distance de la zone de travail à cause d'une possibilité de brûlures par des éléments du moteur chaud ou de blessures en provenance de la tondeuse.

- Sachez comment arrêter le moteur et comprendre à fond le fonctionnement de toutes les commandes. Ne laissez jamais quiconque utiliser la tondeuse sans de bonnes instructions.

- N'approchez pas de substances inflammables, telles qu'essence, allumettes, etc., près du moteur lorsqu'il est en marche.

- Faites le plein dans un endroit bien aéré avec le moteur arrêté. L'essence est une substance extrêmement inflammable qui peut exploser dans certaines conditions.

- Ne remplissez pas trop le réservoir. Il ne doit pas y avoir d'essence dans la tubulure de remplissage.

Assurez-vous que le bouchon de remplissage est bien refermé.

- Si de l'essence a été renversée, nettoyez bien et attendez que les vapeurs d'essence se soient dissipées avant de mettre le moteur en marche.

- Ne fumez pas et n'approchez ni flammes ni étincelles près du moteur au moment de faire le plein, ou près de l'endroit de stockage de l'essence.

- Les gaz d'échappement contiennent du monoxyde de carbone, un gaz toxique. Evitez toute inhalation de gaz d'échappement. Ne faites jamais tourner le moteur dans un garage fermé ou dans un espace clos.

- Placez le moteur sur une surface stable. N'inclinez pas le moteur de plus de 15° par rapport à l'horizontale.

- Ne placez rien sur le moteur car cela entraînerait des risques d'incendie.

- Le silencieux devient très chaud pendant le fonctionnement et reste chaud pendant un moment après l'arrêt du moteur. Faites attention à ne pas toucher le silencieux alors qu'il est chaud.

Pour éviter de sévères brûlures ou des risques d'incendie, laissez le moteur se refroidir avant de le transporter ou de le remiser à l'intérieur.

1 Poignée de lanceur
2 Bouchon de remplissage d'huile
3 Silencieux
4 Bougie d'allumage
5 Filtre à air
6 Bouchon de remplissage d'essence
7 Robinet d'essence
8 Réservoir d'essence

DESCRIPCIÓN

1. Préparation du moteur

Ne fumez pas en faisant le plein de carburant.

Pour des raisons de transport, le moteur de votre tondeuse ne contient pas d'huile.

Utilisez toujours une huile d'excellente qualité (classée "Service SG, SF" et de viscosité SAE 10W30 ou SAE30).

Pour remplir le carter d'huile :

• placez la tondeuse sur une aire horizontale dégagée.
• dévissez le bouchon de remplissage d'huile et retirez la jauge.
• versez l'huile lentement. La capacité du carter d'huile est de 0,55 l.

Bouchon de remplissage d'huile ( fig.1 )

• Introduisez la jauge dans le tube de remplissage et placez le bouchon en appui sur le tube sans le visser.
• Retirez ensuite la jauge pour vérifier le niveau.
• La marque laissée sur la jauge doit atteindre la limite supérieure. Eventuellement complétez.

- En cas d'excédent, éliminez aussitôt le trop-plein en couchant la tondeuse sur le côté droit.

- Revissez la jauge à huile.

La jauge doit être vissée à fond lorsque le moteur tourne.

Faites ensuite le plein de supercarburant sans plomb (fig.2).

Utilisez du carburant “FRAIS”, conservé dans un récipient propre spécialement prévu à cet effet. N'achetez que la quantité de carburant que vous utiliserez sous 1 mois.

N'ajoutez pas d'huile à l'essence ! L'adjonction d'un conservateur de carburant, commercialisé sous la réf. ZY 739 permet de conserver le carburant jusqu'à 6 mois.

essence est un produit hautement inflammable et qui expose sous certaines conditions. Faites le plein dans un endroit aéré, le moteur arrêté. Ne fumez pas ou brochez pas de flammes vives ou d'étincelles près du lieu où le plein est effectué et près du lieu de stockage de l'essence.

- Ne remplissez pas trop le réservoir (il ne doit pas y avoir d'essence dans le col de remplissage). Après avoir fait le plein, vérifiez que le bouchon du réservoir est correctement fermé.

- Faites attention à ne pas renverser d'essence pendant le remplissage du réservoir.

Les éclaboussures ou les vapeurs d'essence risqueraient de prendre feu. Avant de mettre le moteur en marche, assurez-vous que l'essence renversée ait séché et que les vapeurs soient dissipées.

- Evitez le contact direct de l'essence sur la peau ou de respirer les vapeurs.

NE LAISSEZ PAS L'ESSENCE A LA PORTEE DES ENFANTS

• Laissez le moteur refroidir pendant 2 minutes avant de faire le plein.
• Entrepôsez le carburant dans des récipients conformes aux normes de sécurité.
• Ne modifiez jamais le réglage d'origine du moteur.
• Ne faites pas tourner le moteur en surrégime.

2. Mise en marche du moteur

⚠️ Ne démarrez pas le moteur lorsque la lame se trouve en contact avec de l'herbe longue et non coupée car ceci pourrait causer des difficultés de démarrage.

▲ Démarrez la tondeuse sur une aire dégagée. Ne la basculez jamais pour faire démarrer le moteur, ni pendant la rotation de la lame.

- Ouvrez le robinet d'essence (fig. 3).

- Placez-vous derrière le guidon (comme en position de travail). - Mettez le levier de commande de gaz sur la position [ START ].

NOTE : N'utilisez pas le starter lorsque le moteur est chaud.

- Appliquez le levier de sécurité contre le guidon et maintenez-le dans cette position (modèles avec moteur-frein uniquement).

- Saisissez la poignée de lanceur et tirez lentement jusqu'à percevoir une résistance. Tirez alors énergiquement sur la corde pour vaincre la compression, prévenir les retours et pour éviter de vous faire mal à la main ou au bras.

- Lorsque le moteur a démarré, ne laissez pas la poignée de lanceur revenir brutalement. Raccompagnez-la lentement et laissez-la toujours dans son support au guidon.

- Lorsque le moteur monte en température, déplacez le levier de commande de gaz sur la position [ MAXI ].

3. Arrêt du moteur

- Relâchez le levier de sécurité (modèles avec moteur-frein).

- Placez le levier de commande de gaz sur la position [ STOP ] (modèles avec embrayage-frein de lame).

- Fermez le robinet d'essence (fig. 4).

4. Entretien régulier du moteur

Contrôlez le niveau d'huile avant chaque tonte.

Pour cela, retirez la jauge, et nettoyez-la avec un chiffon propre.Nettoyez soigneusement le tour de l'orifice de remplissage.Introduisez la jauge dans le tube de remplissage et posez le bouchon en appui sur le tube sans le visser. Retirez la jauge et vérifiez le niveau. En cas de besoin faire l'appoint.

La jauge doit être vissée à fond lorsque le moteur tourne.

Arrêtez le moteur avant d'effectuer toute opération d'entretien.

Pour prévenir tout démarrage accidentel, déconnectez le capuchon de la bougie d'allumage.

Vidanges (fig.5)

Changez l'huile après les 5 premières heures de fonctionnement. Ensuite, dans des conditions d'utilisations normales, changez l'huile toutes les 50 heures ou chaque saison selon le cas.

Changez l'huile toutes les 25 heures de fonctionnement si le moteur est soumis à une température ou à une charge élevée.

Vidangez l'huile lorsque le moteur est encore chaud afin d'assurer une vidange rapide et complète.

1. Tournez le robinet d'essence vers la position "OFF" (fermé) (fig.4 page 5).
2. Déposez le bouchon du dispositif de remplissage d'huile, et vidangez l'huile dans le récipient d'huile en inclinant le moteur vers le goulot de dispositif de remplissage d'huile.
3. Refaites le plein avec de l'huile recommandée et vérifiez le niveau d'huile (voir page 4).
4. Reposez le bouchon de remplissage d'huile. Capacité en huile moteur : 0,55 l

Lavez-vous les mains avec de l'eau et du savon après avoir manipulé de l'huile usée.

Prière d'éliminer l'huile moteur usée conformément aux règles de l'environnement. Nous vous conseillons de la garder dans un bidon

fermé et de l'apporter au dépôt le plus proche. Ne la jetez pas à la décharge ou ne la versez pas sur/dans le sol ou dans les égouts.

Bougie d'allumage :

N'utilisez jamais une bougie d'allumage ayant une valeur thermique non appropriée.

Pour assurer le bon fonctionnement du moteur, la bougie d'allumage ne doit présenter aucun dépôt et son écartement doit être correct.

- Déposez le capuchon de la bougie d'allumage et retirez la bougie d'allumage à l'aide d'une clé à bougie (fig. 6). Si le moteur vient de fonctionner, le silencieux est très chaud. Faites attention à ne pas toucher le silencieux.

• Inspectez visuellement la bougie d'allumage et jetez-la si les électrodes sont usées ou si l'isolant est fendu ou écaillé. En cas de réutilisation, nettoyez la bougie avec une brosse métallique.
• Mesurez l'écartement des électrodes à l'aide d'un calibre d'épaisseur. Corrigez-le si nécessaire en tordant l'électrode latérale.

MANTENIMIENTO CORRIENTE DEL MOTOR

L'écartement doit être : 0,70-0,80 mm (Fig. 7)

Remplacez la bougie toutes les 100 heures de fonctionnement ou chaque saison, selon le cas.

N'hésitez pas à changer une bougie usée.

N'employez que des bougies d'origine Outils WOLF prévues pour ce moteur (réf. ZY751).

• Vérifiez que la rondelle de la bougie d'allumage est en bon état et vissez la bougie à la main pour éviter de fausser les filets (fig. 8).
• Après avoir mis la bougie d'allumage en place, serrez-la à l'aide d'une clé à bougie pour comprimer la rondelle.

Pour l'installation d'une nouvelle bougie d'allumage, serrez de 1/2 tour après son assise pour comprimer la rondelle. Pour l'installation d'une bougie d'allumage ancienne, serrez de 1/8-1/4 de tour après l'assise de la bougie pour comprimer la rondelle.

La bougie d'allumage doit être serrée correctement. Lorsque la bougie est mal serrée, elle risque de chauffer considérablement et d'endommager le moteur.

Si le filtre à air est sale, le passage vers le carburateur sera restreint. Pour éviter tout mauvais fonctionnement du carburateur, entretenez régulièrement le filtre à air.

Entretenez-le plus fréquemment lorsque le moteur est utilisé dans un environnement très poussié-reux.

N'utilisez jamais d'essence ou de solvants à point d'éclair bas pour le nettoyage de ment du filtre à air. Un incendie ou une osion pourrait en résulter.

Ne faites jamais tourner le moteur sans filtre à air. Cela entraînerait une usure maturée du moteur.

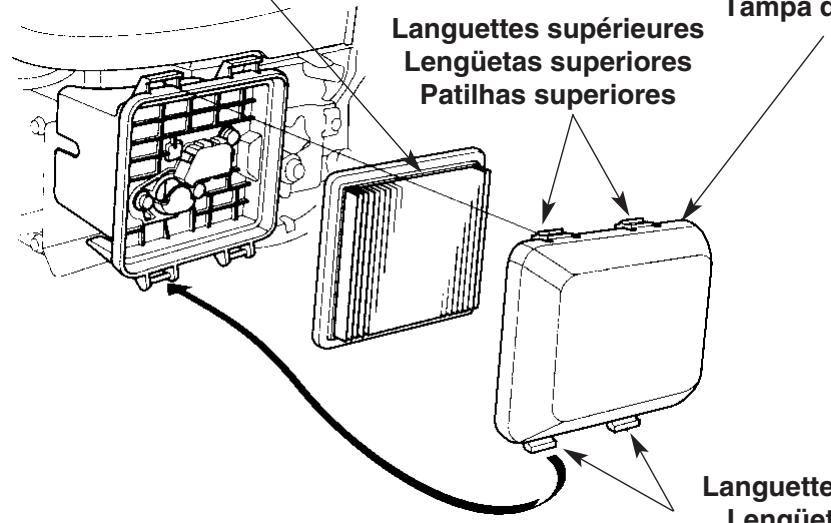

1. Déposez le couvercle de filtre à air en décrochant d'abord les deux languettes supérieures situées sur le couvercle de filtre à air, puis les deux languettes inférieures (Fig 9).

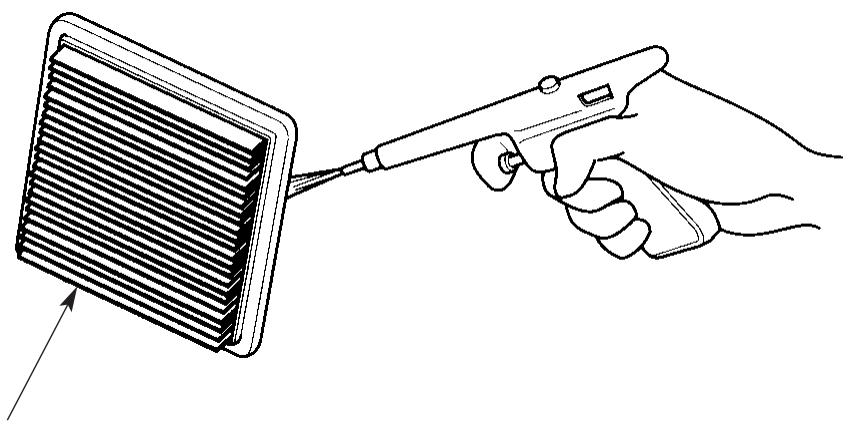

2. Déposez l'élément filtrant. Vérifiez soigneusement qu'il n'est pas perforé ou déchiré, et remplacez-le si nécessaire.

3. Tapotez légèrement l'élément plusieurs fois sur une surface dure afin d'en faire tomber la saleté en excès, ou envoyez avec précaution de l'air comprimé à travers le filtre (Fig.10) de l'intérieur vers l'extérieur. N'essayez jamais d'enlever la saleté à l'aide d'une brosse; le brossage forcerait la saleté à l'intérieur des fibres. Remplacez l'élément s'il est excessivement sale.

4. Reposez l'élément et le couvercle de filtre à air.

Système de refroidissement

Enlevez régulièrement des débris d'herbe sur la grille de ventilation. Vous aurez ainsi la garantie d'un refroidissement constant et efficace de votre moteur.

Débarrassez les ailettes de refroidissement du cylindre de l'herbe qui a pu s'y accumuler.

MANTENIMIENTO CORRIENTE DEL MOTOR

Filtro de aire

Couvercle de filtre à air Tapa del filtro de aire Tampa de filtro de ar

Languettes inférieures Lengüetas inferiores Patilhas inferiores

5. Arrêt prolongé - Stockage hivernal

Débranchez le capuchon de la bougie pour éviter tout risque de démarrage accidentel.

• Videz le réservoir de son carburant. Vidangez le réservoir à l'extérieur (en plein air).
• Moteur encore chaud, vidangez le carter d'huile et refaites le plein d'huile jusqu'au repère de limite supérieure de la jauge.
• Démontez la bougie et versez la valeur d'une cuillerée à soupe d'huile dans le cylindre.

• Faites tourner doucement le moteur une dizaine de fois pour répartir l'huile et protéger de la corrosion le cylindre et les soupapes.

• Remettez la bougie en place.

• Tirez légèrement la corde de démarreur jusqu'à ce qu'une résistance se fasse sentir. Ceci ferme les soupapes et les protège contre la poussière et la corrosion.
• Enduisez les endroits pouvant rouiller d'une légère couche d'huile. Laissez refroidir le moteur puis recouvrez la tondeuse et remisez-la sur une surface de niveau dans un endroit sec et sans poussière, sur des planches ou une tôle.

Pour réduire le risque d'incendie, maintenez la tondeuse et sa zone de stockage exemptes d'herbe, de feuilles ou de graisse.

6. Remise en service

• Dévissez la bougie et nettoyez-la à l'essence.
• Laissez sécher, sans encore la remonter.
• Lancez le moteur plusieurs fois pour éliminer l'huile en excédent.
• Remontez alors la bougie sèche.
• Faites le plein de supercarburant sans plomb.
• Mettez le moteur en marche.

5. Paro prolongado-Almacenamiento invernal

Le meilleur entretien est avant tout

un nettoyage régulier après chaque tonte.

Avant d'effectuer des travaux sous le châssis,

retirez le capuchon de bougie.

	FRÉQUENCE D'ENTRETIEN		Effectuez ces opérations à chaque mois ou intervalle horaire d'utilisation indiqué, celui des cas qui arrive en premier
ÉLÉMENT	Avant utilisation	Premier mois ou 5 heures	Chaque saison ou toutes les 25 heures	Chaque saison ou toutes les 50 heures	Toutes les 100 heures	Toutes les 150 heures
Huile moteur	Vérifier niveau	Renouveler		Renouveler (2)
Filtre à air	Vérifier		Nettoyer (1)
Système de refroidissement	Nettoyer autour du silencieux
Bougie d'allumage					Vérifier Nettoyer
Filtre et réservoir d'essence					Nettoyer (3)
Conduite d'essence	Vérifier tous les 2 ans (Remplacer si nécessaire) (3)

(1) : Entretenez le filtre à air plus fréquemment lors de l'utilisation dans des endroits poussiéreux.
(2) : Changez l'huile moteur toutes les 25 heures en cas d'utilisation à régime sévère ou à température ambiante élevée.
(3) : Ces opérations doivent être confiées à un revendeur-réparateur agréé Outils WOLF.

LORSQUE LE MOTEUR NE DÉMARRE PAS :

1. Le robinet d'essence est-il en position "ON" (ouvert)?
2. Y a-t-il de l'essence dans le réservoir?
3. L'essence atteint-elle le carburateur?

Si de l'essence est renversée, assurez-vous que la zone est sèche avant de mettre le moteur en marche. Des vapeurs d'essence ou de l'essence renversée peuvent s'enflammer.

1. Le levier de commande est-il correctement placé?
2. Y a-t-il une étincelle au niveau de la bougie d'allumage?

a. Retirez le capuchon de la bougie d'allumage. Décrassez le pourtour de l'embase de la bougie, puis retirez la bougie.
b. Reposez la bougie dans son capuchon.
c. Mettez l'électrode latérale à la masse du moteur, tirez sur le lanceur à réenroulement pour voir si des étincelles jaillissent en travers de l'éclateur (fig.11).
d. S'il n'y a pas d'étincelle, remplacez la bougie.
Si la bougie est en bon état, remettez-la en place et essayez à nouveau de faire démarrer le moteur en suivant les instructions données.

La plupart des anomalies de fonctionnement sont dues à de mauvaises manoeuvres, à une mauvaise utilisation de la tondeuse, ou à l'absence de l'entretien normal que nous préconisons.

Si la panne persistait malgré ces vérifications, adressez-vous à un revendeur-réparateur agréé Outils WOLF.

En cas de remplacement de pièces, n'utilisez que des

pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de la tondeuse et votre sécurité en dépendent.

L'utilisation de toute pièce “non d’origine”, en plus des risques encourus par l’utilisateur, entraînerait l’annulation de la garantie pour tout dommage en résultant.

La société Outils WOLF décline toute responsabilité en cas d'accident dû à l'utilisation d'une pièce "non d"origine".

IMPORTANTE :

Imprime en Francie par l'impérimente VALBULOR IIikirich - Ref 123173 - Mai 2006 - Dans un suoi constant d'amélioration, vote tonduse peut presenter des differences par rapport a la presente notice.

INSTRUCTIONS D'UTILISATION

Tondeuses de 41 cm

Pour votre sécurité et celle des autres ...... p. 3

Avant de tondre : préparation de la tondeuse ...... p. 6 à 7

Pour tondre : utilisation de la tondeuse

et mise en marche et arrêt du moteur et de la lame ...... p. 8 à 15

L'entretien régulier de la tondeuse ...... p. 16 à 19

Dépannage courant - pannes et remèdes ...... p. 20 à 21

Conditions de garantie p. 22

SUMARIO

Avant de vous mettre à tondre, lisez attentivement les instructions d'utilisation et respectez surtout les conseils relatifs à votre sécurité et à celle des autres.

Conservez précieusement ces livrets pour des consultations ultérieures.

Cette tondeuse est uniquement destinée à la tonte de l'herbe.

Tout autre usage en dehors de la tonte de toute surface engazonnée est à proscrire.

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

a. ATTENTION!
b. Avant utilisation, lire et observer rigoureusement les instructions de la notice.
c. Risque de sectionnement des doigts.
d. Arrêter le moteur, retirer le capuchon de la bougie (tondeuse thermique) ou débrancher le câble d'alimentation (tondeuse électrique) ou retirer la clé de contact et les batteries (tondeuse à batteries) avant de procéder à toute opération de maintenance ou de réparation.
e. Risque de projection d'objets.
f. Tenir les tiers à l'écart de la zone dangereuse.
g. Risque de choc électrique.
h. Maintenir le câble d'alimentation éloigné des cou- teaux en rotation. En cas de coupure du câble, le débrancher immédiatement de la prise de courant.
i. Les déchets d'équipements électriques et électroniques font l'objet d'une collecte sélective.

• Familiarisez-vous avec ses commandes. Etudiez soigneusement son fonctionnement pour pouvoir arrêter rapidement le moteur.
• Dégagez la pelouse des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris pouvant être projetés par la tondeuse. Supprimez également les branches basses pouvant blesser les yeux.
• Avant chaque tonte, assurez-vous du bon état de la lame et de son serrage.
• Ne portez jamais de vêtements amples durant la tonte. Equipez-vous de chaussures fermées, solides et antidérapantes. Portez également des pantalons longs.
• Ne conduisez jamais l'appareil lorsque vous êtes pieds nus ou en sandales.

• Votre tondeuse doit être utilisée conformément à la présente notice d'utilisation.
• Ne conduisez pas trop près des fossés, sur des terrains meubles ou comportant des risques de renversement.
• Les adolescents de moins de 16 ans, ainsi que les personnes non familiarisées avec la tondeuse, ne doivent pas utiliser la machine. Ne laissez jamais tourner le moteur sans surveillance. N'utilisez pas la machine si vous êtes fatigué ou malade. Evitez également de le faire si vous avez consommé des boissons alcoolisées ou pris des médicaments.
• L'utilisateur ou l'opérateur est responsable de la sécurité des tiers se trouvant dans la zone de travail de la machine. Veillez à ce que personne ne puisse être blessé par des projections de pierres ou d'autres objets lors de la tonte.
• Evitez la présence de personnes (surtout d'enfants), ou d'animaux à proximité de la machine lors de son utilisation.
• N'enlevez jamais les étiquettes ou les éléments de sécurité.
• Ne confiez jamais votre tondeuse à une personne n'ayant pas pris connaissance de la notice d'utilisation.
• La tondeuse doit être obligatoirement pourvue de son bac de ramassage ou de son bouclier/déflecteur de sécurité.
• Évitez les obstacles tels que taupinières, souches, bordures, socles bétonnés qui ne peuvent pas être coupés par la lame et qui risquent d'endommager le système de coupe.
• Ne mettez jamais ni main, ni pied sous le carter de coupe, ainsi que

sous les pièces tournantes. Tenez-vous toujours à l'écart de l'ouverture d'éjection.

• Ne tondez qu'en plein jour, ou avec un bon éclairage artificiel.
• Evitez d'utiliser l'appareil sur de l'herbe mouillée, si possible.
• Ne courez jamais, mais avancez lentement.
• Utilisez avec beaucoup de précaution l'appareil en marche arrière ou en le ramenant vers vous.
• Respectez la distance de sécurité minimale donnée par les mancherons du guidon.
• La commande de sécurité et la commande d'avancement sont des dispositifs à action maintenue : ne jamais les bloquer.
• Si la machine doit être soulevée ou transportée, arrêtez le moteur. Pour déplacer la tondeuse en dehors de la pelouse, arrêtez la rotation de la lame ou arrêtez le moteur.
• Il est recommandé d'avoir recours à une rampe de chargement ou de se faire aider par quelqu'un pour charger ou décharger la machine.
• N'inclinez pas l'appareil lors de la mise en marche du moteur, sauf si l'appareil doit être incliné au départ. Dans ce cas ne l'inclinez pas plus qu'il n'est absolument nécessaire et n'inclinez que la partie éloignée de l'opérateur.
• Respectez également d'éventuelles prescriptions légales relatives à l'utilisation de tondeuses thermiques ou électriques.
• Ces précautions sont indispensables pour votre sécurité. Les recommandations mentionnées ne sont toutefois pas exhaustives ; à tout moment, utilisez votre tondeuse à bon escient.

• Maintenez toujours la machine et ses différents accessoires en parfait état de marche.
• Les travaux d'entretien et de nettoyage de la tondeuse, ainsi que le démontage des dispositifs de sécurité ne doivent être effectués que lorsque le moteur est arrêté.

Par précaution, retirez le capuchon de la bougie (tondeuse thermique) ou débranchez le câble d'alimentation (tondeuse électrique) ou retirez la clé de contact et les batteries (tondeuse à batteries).

• Les lames de rechange doivent être uniquement montées sur les tondeuses pour lesquelles elles sont prévues, et ce conformément aux indications données.
• Après un choc sur la lame, celle-ci est à changer impérativement.

4. SPÉCIFICATIONS PARTICULIÈRES AU MOTEUR

Référez-vous à la notice “Données techniques et entretien du moteur”. Lisez attentivement les instructions d'utilisation et d'entretien et respectez surtout les conseils relatifs à votre sécurité et à celle des autres.

5. RESPONSABILITÉ

• En cas d'utilisation non conforme à la notice et à la réglementation en vigueur, Outils WOLF décline toute responsabilité.
• Vous ne devez pas effectuer de modifications sur votre tondeuse sans accord préalable de la part des Outils WOLF. Toute modification non autorisée par Outils WOLF peut rendre la machine dangereuse et conduire à de sévères blessures lors de l'utilisation.

6. IDENTIFICATION DE LA TONDEUSE

Le numéro d'identification de votre tondeuse se trouve sur la plaque signalétique apposée sur la tondeuse. Communiquez ce numéro à votre Spécialiste Agréé en cas d'intervention sur la tondeuse.

7. PROTECTION DE L'ENVIRONNEMENT - ÉLIMINATION DES DÉCHETS (POLLUANTS)

La présence de substances dangereuses dans les équipements électriques et électroniques a des effets sur l'environnement et la santé. Les ménages ont leur rôle dans la réutilisation, le recyclage et les autres formes de valorisation des déchets d'équipements électriques et électroniques (DEEE). Ils ont obligation de ne pas se débarrasser des DEEE avec les déchets municipaux non triés et de procéder à leur collecte sélective par les systèmes de reprise et de collecte mis à leur disposition.

Ce signe vous indiquera les qui concernent votre sécurité.

Ce signe vous indiquera les qui concernent la longévité tondeuse.

Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier, sans préavis, les spécifications des modèles présentés. Photos et illustrations non contractuelles.

1. ANTES DE HACER USO DE SU CORTACÉSPED

Modèles à guidon fixe :

• Présentez le guidon dans le prolongement des pattes de fixation et fixez-le.
• Veillez à installer le (les) guide-câbles à l'intérieur du guidon et orientés vers le haut (fig. 1).

Autres modèles :

• Dépliez le guidon (fig. 2).
• Serrez les écrous papillons de fixation intermédiaire du guidon.

Aucun jeu ne doit apparaître dans les fixations.

- Positionnez le guidon à la hauteur choisie en fonction de votre taille (3 positions possibles), et vissez à l'aide de la clé mâle 6 pans de 5 mm

les vis prisonnières dans la partie inférieure du guidon.

- Serrez les 4 vis et écrous à l'aide d'une clé de 10 mm et d'une clé mâle 6 pans de 5 mm.

Rangée sur son support en bas du guidon, la clé 6 pans sera toujours disponible pour ajuster la hauteur du guidon à la taille de l'utilisateur.

Veillez à la bonne disposition des câbles de commande à ce.

Modèles à moteur thermique uniquement :

- Veillez à bien positionner le guide-corde de lanceur moteur avec son

point de fixation (côté droit) pour les modèles qui en sont pourvus (fig. 3a guide corde de lanceur).

- Défaites ensuite le nœud sur la corde de lanceur pour en permettre l'enroulement automatique.

Modèles à démarrage électrique uniquement :

- Fixez le support de contacteur et de prise de charge sur la traverse du guidon inférieur (fig. 3b).

2. Le moteur

Référez-vous à la notice “Données techniques et entretien du moteur”.

Lisez attentivement les instructions "Préparation du moteur".

1. Réglage centralisé de la hauteur de coupe

Effectuez toujours ce réglage, moteur arrêté.

- Basculez la manette unique pour modifier le réglage (fig. 4a).

- Maintenez cette manette en position relevée pour procéder au réglage. Une simple pression du pied sur le "repose-pied" permet d'accompagner le mouvement de la tondeuse vers le bas et de diminuer la hauteur de coupe (fig. 4b).

Un indicateur numérique visualise la valeur en mm de la hauteur de coupe sélectionnée (fig. 4c).

Selon l'état de votre terrain à tondre, vous pouvez utiliser la hauteur de coupe minimale pour la tonte avant la scarification. Lors d'une tonte normale, choisissez une hauteur de coupe supérieure.

2. Mise en place du bac de ramassage

Effectuez toujours cette opération, lame arrêtée.

Le bac de ramassage est équipé de deux moyens de préhension :

- une poignée rabattable à l'avant

- et une poignée intégrée à l'arrière pour faciliter sa vidange et sa mise en place.

Modèles à guidon fixe :

- Soulevez le bouclier/déflecteur et engagez le bec du bac de ramassage dans le canal d'éjection (fig. 7).

- Accrochez le bac de ramassage en veillant à bien positionner les 2 crochets sur le tube de part et d'autre du bouclier/déflecteur de sécurité (fig. 8).

Autres modèles :

- Levez le bouclier/déflecteur de sécurité jusqu'à son verrouillage avec le crochet du guidon (fig. 5).

- Déverrouillez le guidon en appuyant sur la pédale à droite ou à gauche de la tondeuse (fig. 6a).

- Basculez le guidon entièrement vers l'avant. Le bouclier/déflecteur de sécurité suit automatiquement le mouvement du guidon (fig. 6b). Veillez à aller en butée avec le guidon (vous ressentirez un freinage en fin de course) pour éviter qu'il ne retombe par son propre poids. Cette position libère entièrement l'arrière de la machine pour faciliter l'accrochage du bac de ramassage.

- Engagez le bec du bac de ramassage dans le canal d'éjection (fig. 7).

- Accrochez le bac de ramassage en veillant à bien positionner les 2 crochets sur le tube de part et d'autre du bouclier/déflecteur de sécurité (fig. 8).

- Remettez le guidon dans sa position de travail. Il se verrouille automatiquement et le bouclier/deflecteur de sécurité se place dans sa position de protection sur le bac de ramassage.

Avant de vous mettre à tondre, vérifiez la bonne mise en place du bac et du bouclier/déflecteur de sécurité ainsi que leur état : remplacez-les dès qu'ils présentent des traces d'usure ou de détérioration.

3. Mise en marche et arrêt du moteur et de la lame

Ne démarrez pas le moteur lorsque la lame de coupe se trouve en contact avec de l'herbe longue et non coupée car ceci pourrait causer des difficultés au démarrage.

Démarrez la tondeuse sur une aire dégagée. Ne la basculez jamais pour faire démarrer le moteur, ni pendant la rotation de lame.

Votre tondeuse	ELECTRIQUE		THERMIQUE
	NTE	NTCE1	Moteur-frein	Embrayage-frein de lame
Préparation	Raccordement électrique (*)		Huile et carburant (*)
Mise en marche				Mettez en marche le moteur (*)
	Placez-vous derrière le guidon (fig. 9)Relevez l'arceau de maintien de la commande de sécurité (fig. 10) (sauf NTB/NTBF et NTE)
	Appuyez sur le bouton-poussoir jaune	Appliquez le levier d'armement de la commande de sécuritéou poussez le verrou vers l'avant (fig. 11) (sauf NTB)
	Maintenez l'action précédente et rabattez l'arceau de commande sur le guidon (fig. 12)
			Maintenez l'arceau etmettez en marche le moteur
	Le moteur et la lame sont mis en marche simultanément			La lame est mise enmarche séparément
Avancement(modèles tractés)	Appliquez l'arceau de commande d'avancement franchement contre le guidon pour avancerRelâchez l'action sur l'arceau de commande d'avancement pour débrayer
Mise à l'arrêt	Relâchez l'arceau de maintien de la commande de sécurité
	Le moteur et la lame sont mis à l'arrêt et freinés			La lame est mise à l'arrêtet freinée
				Mettez le moteur à l'arrêt (*)
Lorsque vous quittez votre tondeuse	Débranchez le câble d'alimentation		Fermez le robinet d'essence (si le modèle en dispose) (*)

(*) Ce signe renvoie à des instructions particulières figurant dans la notice "Données techniques et entretien du moteur"

4. Tonte avec le bac de ramassage

Equipez-vous de chaussures solides et de panta-

lons. Débarrassez la pelouse des objets étrangers qui peuvent présenter un danger. Ne mettez jamais ni main, ni pied sous le carter de coupe lorsque le moteur tourne.

Si l'herbe devait s'accumuler sous le châssis, arrêtez le moteur et enlevez

le capuchon de bougie (tondeuse thermique) ou débranchez le câble d'alimentation (tondeuse électrique) ou retirez la clé de contact et les batteries (tondeuse à batteries) avant toute intervention.

Quelques conseils pour tondre :

L'écartement des roues correspondant à la largeur du châssis, vous pouvez facilement visualiser la largeur de coupe. De plus, cela permet de tondre facilement au ras des murs et des massifs et de contourner les arbres.

Aussi, pour obtenir une belle pelouse après la tonte, nous vous conseillons de faire des passages parallèles qui se chevauchent toujours légèrement avec la roue.

Tondez de préférence lorsque l'herbe est sèche. Si elle est humide ou si la hauteur est excessive, effectuez deux passages : tondez une première fois à la hauteur maximum pour ne pas surcharger le moteur de la tondeuse, puis à la hauteur définitive.

Lorsque vous tondez sur des pentes, il convient d'être particulièrement prudent et de changer de direction avec beaucoup de précaution.

La tonte sur des pentes trop abruptes est à proscrire.

Respectez le schéma de tonte ci-après (fig. 13).

Si vous utilisez une tondeuse électrique, pensez à fixer le câble électrique dans le guide-câble au guidon. Ainsi le câble coulissera automatiquement du côté tondu à chaque changement de direction. Une manœuvre très simple qui écarte le risque de le couper. De plus, en déchargeant la prise de toute traction, le guide-câble accroît la longévité du câble (fig. 14).

Lorsque vous tondez avec le bac, habituez-vous à déceler son remplissage maximum.

Arrêtez-vous avant que l'herbe ne commence à s'accumuler sous le châssis.

Le bac de ramassage étant muni d'un témoin de remplissage (fig. 15), l'indication "STOP" apparaît lorsque l'herbe ne pénètre plus à l'intérieur du réceptacle. Dans ce cas, la vidange du bac est nécessaire.

5. Vidange du bac de ramassage

- Relâchez l'arceau de maintien de la commande de sécurité pour arrêter la rotation de la lame.

Modèles à guidon fixe :

- Soulevez le bouclier/déflecteur, décrochez et retirez le bac de ramassage.

Autres modèles :

• Déverrouillez le guidon en appuyant sur la pédale à droite ou à gauche de la tondeuse.
• Basculez le guidon entièrement vers l'avant (le bouclier/déflecteur de sécurité suit automatiquement le mouvement du guidon).
• Décrochez et retirez le bac en le tenant d'une main par la poignée avant pivotante et de l'autre par la poignée intégrée à l'arrière (fig. 16).

La position relevée du bouclier/déflecteur de sécurité relié au guidon permet un accès facile au bac de ramassage et un décrochage en un seul mouvement, sans changer de main. Cette opération peut se faire indifféremment de n'importe quel côté de la tondeuse.

N'effectuez jamais ces manipulations sans relâcher au préalable l'action sur l'arceau de maintien de la commande de sécurité, malgré la présence de sécurités supplémentaires intégrées à ce système (coupure du lien guidon/déflecteur, arrêt forcé de la rotation de la lame).

6. Tonte sans le bac de ramassage

Le bouclier/déflecteur de sécurité fait à la fois office de protection et de déflecteur en se rabattant derrière le canal d'éjection. Il dirige alors toutes les projections vers le sol. Pour tondre sans le bac, le bouclier/déflecteur de sécurité doit être placé dans sa position de protection (fig. 17).

• Manipulez la commande de sécurité, le déflecteur tombera automatiquement dans sa position de protection et la machine est prête à être utilisée sans le bac de ramassage.
  Pour limiter les risques de bourrage dans les conditions d'herbe difficiles, nous vous conseillons de retirer la semelle (voir fig. 18).
  N'oubliez pas de la remettre en place ensuite, pour retrouver les meilleures performances de ramassage.

Assurez-vous que rien ne vienne entraver le bon fonc-

tionnement de ce système de sécurité.

Lorsque vous n'utilisez pas le bac de ramassage, ne

tondez en aucun cas sans vous être assuré au préalable que le bouclier/déflecteur de sécurité soit bien en place.

Ne le démontez sous aucun pré-texte.

Le meilleur entretien est avant tout un nettoyage régulier de la tondeuse après chaque tonte (carcasse, roues, hauteurs de coupe, système de transmission...).

Avant tout entretien, débranchez le capuchon de bougie (tondeuse thermique) et fermez le robinet d'essence (si le modèle en dispose), ou débranchez le câble d'alimentation (tondeuse électrique) ou retirez la clé de contact et les batteries (tondeuse à batteries).

Les opérations d'entretien spécifiques au moteur de votre tondeuse figurent dans la notice "Données techniques et entretien du moteur".

1. Nettoyage de la tondeuse

Après avoir arrêté et laissé refroidir le moteur, inclinez la tondeuse sur le côté (filtre à air vers le haut pour les tondeuses thermiques). Nettoyez la tondeuse et tout particulièrement la face intérieure du carter de coupe. Enlevez les débris et les restes d'herbe coupée avec une spatule et une brosse.

Après chaque utilisation, nettoyez les ouïes de ventilation situées en périphérie du cache-transmission sous le carter de coupe, en les dégageant de l'herbe qui pourrait les obstruer (fig. 21).

Evitez de faire tourner la lame pendant les opérations de nettoyage afin de garantir par la suite un démarrage plus facile.

Ne dirigez jamais le jet d'un nettoyeur haute pression vers les organes de transmission, le moteur ou les ouïes de ventilation. N'utilisez jamais de nettoyeur à eau chau-de !

2. Nettoyage du bac de ramassage

Pour conserver un ramassage optimal, pensez à nettoyer le bac de ramassage avec une brosse ou au jet d'eau de telle sorte à toujours conserver les orifices latéraux d'aération dégagés.

La grille d'aération placée dans la partie supérieure du bac de ramassage peut être facilement déclipsée et retirée pour la nettoyer (fig. 19a et 19b).

3. Entretien du système de coupe

Avant et après chaque utilisation, vérifiez que les lames, les boulons de fixation des lames, et l'assemblage de coupe ne sont ni usés, ni endommagés, ainsi que l'état de la rondelle d'accouplement (pour les modèles qui en disposent) et de la lame. Une lame déformée ou usée au-delà des témoins d'usure (petites encoches aux extrémités de la lame), doit être remplacée.

Assurez-vous régulièrement du parfait équilibrage de la lame (fig. 20).

Une lame déséquilibrée peut conduire à la détérioration des paliers, voire du moteur dans son ensemble. Dans ce cas, la garantie est exclue. Utilisez une lame neuve

MANTENIMIENTO CORRIENTE DE SU CORTACÉSPED

plutôt que de risquer une avarie du moteur à la suite d'un balourd excessif d'une lame mal équilibrée.

Après un choc sur la lame,

rativement.

Des microfissures provoquées par un choc peuvent entraîner la rupture ultérieure de la lame si elle n'est pas remplacée.

Remplacement de la lame de coupe

Munissez-vous d'une paire de gants afin d'éviter tout acci-

dent en manipulant la lame, qui est extrêmement tranchante sur les parties affûtées. Débranchez le capuchon de la bougie (tondeuse thermique) ou le câble d'alimentation (tondeuse électrique) et retirez la clé de contact (tondeuse à démarrage électrique).

Ponha um par de luvas afim de evitar qualquer acidente

Pour les modèles avec embrayage-frein de lame (fig. 22) :

- Desserrez les boutons de fixation de la lame - Remplacez la lame, sens de montage : “ailettes” vers le moteur.

Pour les autres machines à entraînement direct de la lame (fig. 23) :

L'arbre moteur entraîne la lame par l'intermédiaire d'une rondelle d'accouplement. En cas de choix de la lame contre un obstacle, les ergots de la rondelle sont cisaillés, la lame n'est plus entraînée normalement (fig. 24).

Cette rondelle est une pièce à usure dont le remplacement est chose normale.

- Desserrez le boulon de fixation de la lame. - Remplacez la lame, sens de montage : “ailettes” vers le moteur, ainsi que la rondelle d'accouplement.

Veillez à ce que les deux points de coupe tournent sur un même plan. Mesurez la distance qui sépare l'extrémité de la lame de la limite inférieure de la jupe du châssis. Cette distance doit rester identique lorsque vous faites passer l'autre extrémité de la lame au point de mesure et ne pas être inférieure à 3 mm.

4. Réglage de la tension des transmissions de commande

Vérifiez régulièrement le bon réglage des câbles d'embrayage de lame et de traction.

Accès aux dispositifs de réglage des câbles :

- Embrayage - frein de lame : à droite au niveau de l'assemblage intermédiaire du guidon (modèle NTFH1) ou tendeur double à gauche (modèles à guidon fixe).

- Embrayage de traction : à gauche, en haut (modèles à guidon fixe) ou au niveau de l'assemblage intermédiaire du guidon (autres modèles).

Pour un accès aisé aux dispositifs de réglage, retirez la gaine de protection spiralée pour les modèles qui en sont équipés.

- Desserrez le contre-écrou de la butée réglable avec une clé plate (fig. 25).

- Dévissez la butée pour diminuer le mou du câble, et vérifiez la déformation du ressort en actionnant la commande. Important ! La déformation des ressorts en position actionnée (leviers en contact avec le guidon) doit être maintenue à une valeur comprise entre 4 et 5 mm.

- Lorsque la valeur prescrite est atteinte, resserrez le contre-écrou. Important ! Lorsque les commandes sont relâchées, aucune tension du câble ne doit s'exercer sur les ressorts.

Après réglage, remettez en place la gaine de protection spiralée.

Après chaque tonte, nettoyez le système de transmission en le débarrassant de l'herbe qui a pu s'y accumuler.

5. Vérification du système de sécurité

Assurez-vous du bon fonctionnement de la commande de sécurité (Arceau de maintien de la commande de sécurité relâché = arrêt de la lame en moins de 3 secondes).

- Assurez-vous qu'en l'absence du bas de ramassage, l'actionnement de la commande de sécurité provoque la retombée du bouclier/déflecteur de sécurité en position de protection basse.

- Pour les machines équipées d'un embrayage frein de lame : en cas d'anomalie de fonctionnement de l'embrayage frein de lame, faites procéder au réglage auprès d'un Réparateur-Agréé Outils Wolf.

EL MANTENIMIENTO DE SU CORTACÉSPED

Si vous constatez une irrégularité de fonctionnement, faites vérifier le système de sécurité par un Spécialiste Agréé Outils WOLF.

- Vérifiez l'état du bac de ramassage et du bouclier/déflecteur de sécurité. Remplacez-les dès qu'ils présentent des traces d'usure ou de détérioration.

6. Rangement : Repliage rapide du guidon

Pour réduire l'encombrement de votre tondeuse à des fins de transport ou de stockage, le guidon peut être rapidement replié en respectant l'ordre inverse du montage.

Veillez à débarrasser le guidon de toute surcharge avant de procéder à son repliage : retirez en particulier le câble d'alimentation que vous auriez éventuellement rangé en l'enroulant autour du guidon. Lorsque vous repliez le guidon, maintenez vos doigts à distance des articulations pour éviter de vous blesser.

Embrayage – frein de lame / embrayage de traction : L1 – L0 = 4 à 5 mm

L0 = longueur du ressort au repos

L1 = longueur du ressort lorsque la commande correspondante est actionnée

Lorsque la commande est relâchée aucune tension du câble ne doit s'exercer sur le ressort.

Embrague – freno de cuchilla / Embrague de tracción : L1 – L0 = 4 à 5 mm

La plupart des anomalies de fonctionnement sont dues à de mauvaises manœuvres,

à une mauvaise utilisation de la tondeuse, ou à l'absence de l'entretien normal que nous préconisons.

Si la panne persistait malgré les vérifications que nous indiquons ci-dessous,

s'adresser à un Spécialiste Agréé Outils WOLF.

Avant toute intervention débranchez le capuchon de bougie (tondeuse thermique)

et fermez le robinet à essence (si le modèle en dispose)

ou débranchez le câble d'alimentation (tondeuse électrique)

ou retirez la clé de contact et les batteries (tondeuse à batteries).

IMPORTANT :

En cas de remplacement de pièces, n'utilisez que des pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de la tondeuse et votre sécurité en dépendent.

L'utilisation de toute pièce "non d'origine", en plus des risques encourus par l'utilisateur,

entraînerait l'annulation de la garantie pour tout dommage en résultant. La société Outils WOLF décline toute responsabilité en cas d'accident dû à l'utilisation d'une pièce "non d'origine".

DYSFONCTIONNEMENTS	ORIGINES PROBABLES	REMÈDES
MARCHE INÉGALE, FORTE VIBRATIONS	Balourd de la lame. Lame desserréeRondelle d'accouplement défectueuse(sauf modèle avec embrayage-frein de lame)	Vérifier l'équilibrage de la lame ou remplacerSi le jeu entre accouplement et lame est trop important, remplacer l'accouplement
MAUVAISE COUPE	Lame montée à l'envers	Monter à l'endroit (ailettes vers le moteur)
	Lame émoussée	Faire réaffûter ou remplacer
	Lame ne tourne pas sur un plan horizontal	Faire remplacer
	Hauteur de coupe trop basse	Relever la hauteur de coupe
	Régime moteur mal réglé (moteurs thermiques)	Mettre la manette des gaz en position “MAXI”Si nécessaire s'adresser à un Spécialiste Agréé Outils WOLF
LE BAC À HERBE SE REMPLIT MAL	Coupe trop basse	Relever la hauteur de coupe
	Grilles du bac obstruées	Les nettoyer
	Carter obstrué par des débris d'herbes et de terre	Nettoyer le carter
	Lame usée ou montée à l'envers	Remplacer (ailettes tournées vers le moteur)
	Régime du moteur mal réglé (moteurs thermiques)	Mettre la manette des gaz en position “MAXI”Si nécessaire s'adresser à un Spécialiste Agréé Outils WOLF
EMBRAYAGE DE LAME DÉFECTUEUX	Déréglage de la commande à distance ou du mécanisme	S'adresser à un Spécialiste Agréé Outils WOLF

Garanties contractuelles

Dans le cadre d'un usage non professionnel, et sous réserve que l'utilisation et l'entretien soient conformes aux prescriptions citées dans la notice d'instructions fournie avec chaque tondeuse, Outils WOLF - 67165 WISSEMBOURG CEDEX offre, en sus des garanties légales notamment celle concernant les défauts cachés et les vices rédhibitoires (Art. 1641 à 1649 du code civil) et la garantie de la conformité du bien au contrat due par le vendeur au consommateur (Art. L 211-4 à L 211-14 du code de la consommation), une garantie contractuelle :

- de 3 ans sur votre tondeuse et une extension jusqu'à 5 ans, soumise à conditions,

- de 10 ans sur le carter (10 ans pièce et 3 ou 5 ans main-d'œuvre) pour tout défaut de matière et de fabrication selon les modalités précisées ci-dessous.

Cette garantie est assurée par l'intermédiaire du réseau de Spécialistes agréés par Outils WOLF. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque tondeuse, qu'il est absolument indispensable d'observer et de respecter pour obtenir un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle. Cette garantie est limitée au pays d'achat.

NB : Lorsque la tondeuse est utilisée dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale.

• La garantie contractuelle pour une durée de 3 ans à partir de la date d'achat de la tondeuse n'est accordée que sous réserve du strict respect des indications des points 1 à 4.
• L'extension de la garantie contractuelle à une durée de 5 ans à partir de la date d'achat n'est accordée que sous réserve du strict respect des indications des points 1 à 5.
• La carte de garantie et l'attestation de mise en service sont à remplir par le vendeur au moment de l'achat.
• L'attestation de mise en service doit être renvoyée par l'utilisateur, dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 67165 WISSEMBOURG CEDEX.
• La tondeuse doit être employée dans des conditions normales d'utilisation, dans un usage non professionnel. Sont donc notamment exclues les tondeuses utilisées par les entreprises paysagistes, les collectivités locales, les municipalités ainsi que les celles destinées à la location payante ou au prêt gratuit.

• L'entretien et l'utilisation de la tondeuse doivent être conformes aux prescriptions de la notice d'instructions. L'utilisateur doit prendre connaissance et respecter les instructions figurant sous l'intitulé "Pour votre sécurité et celle des autres".

• Durant la 3 ^e année suivant la date d'achat, et en plus de l'entretien périodique préconisé, il doit être fait procéder à une révision payante de la tondeuse par un Spécialiste agréé par Outils WOLF et la facture relative à cette révision doit être soigneusement conservée. Les détails des opérations de la révision obligatoire sont notés sur le tableau de l'extension de la garantie à 5 ans dans la notice d'utilisation.

Tout défaut de matière et de fabrication, reconnu comme tel par Outils WOLF, sera réparé gratuitement (pièces et main-d'œuvre) auprès des Spécialistes agréés par Outils WOLF, sur présentation de la carte de garantie. Tous frais éventuels d'immobilisation, de transport de l'appareil ou des pièces défectueuses restent à la charge de l'utilisateur.

La remise en état de la tondeuse ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie contractuelle. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente.

Pour toute réclamation invoquant le bénéfice de la garantie contractuelle de 3 ans, la facture d'achat peut être exigée. Pour toute réclamation invoquant le bénéfice de l'extension de la garantie à 5 ans, la présentation de la facture de la révision obligatoire est exigée.

Les pièces faisant l'objet d'une demande de garantie doivent être conservées et tenues à disposition de la Société Outils WOLF par le Spécialiste agréé par Outils WOLF ayant effectué la réparation durant une période de 4 mois suivant la date de la demande de garantie. Les pièces seront uniquement transmises aux Outils WOLF sur leur demande, dans ces 4 mois.

Outils WOLF décline toute responsabilité en particulier en matière de responsabilité civile résultant de l'utilisation des appareils, notamment pour les cas suivants :

- pour tout démontage, modification ou adjonction de pièces "non d'origine" y compris les lames. En tout état de cause, la garantie Outils WOLF ne pourra être invoquée en cas d'accident, de casse, de troubles de fonctionnement dus à l'utilisation de pièces non fabriquées, fournies ou homologuées par Outils WOLF.

- pour tout dommage résultant du non respect des instructions d'utilisation et d'entretien (notamment les révisions courantes) qui sont énoncées dans la notice d'instructions.

Cette garantie ne couvre pas les points suivants :

• toute usure normale des pièces, notamment bougies, corde de lanceur, éléments de filtre à air et de filtre à essence, pot d'échappement, joints et membranes, lames et pièces d'accouplement, câbles et gaines, courroies, bandages de roues, garnitures de freins et d'embrayages, etc.
• les perceptions subjectives reconnues sans danger pour l'utilisateur et sans

conséquence pour la qualité du produit, telles que bruits, vibrations, jeux fonctionnels ou autres considérations d'ordre esthétique, ainsi que les décolorations, oxydations et corrosions résultant des conditions de stockage et du vieillissement et les traces de suintement d'huile,

• les avaries dues à un défaut d'entretien, à l'inexpérience de l'utilisateur ou à une utilisation non conforme,
• les opérations d'entretien périodique à caractère préventif, telles que définies dans la notice d'instructions.

Tout démontage, modification ou adjonction de pièces “non d'origine” y compris les lames, annule tout droit à l'ensemble de la garantie. Il en est de même pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien qui sont énoncées dans la notice d'instructions jointe à votre tondeuse.

Comment faire valoir votre droit à cette garantie contractuelle de 3 ans ?

Sous respect des conditions de garantie :

1. Lors de l'achat, faites remplir la carte de garantie et l'attestation de mise en service, qui sont jointes à la notice d'instructions. Conservez votre facture d'achat.
2. Retournez l'attestation de mise en service dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 67165 WISSEMBOURG CEDEX.
3. Conservez la carte de garantie. En cas d'intervention sous garantie, adressez-vous à votre Spécialiste agréé par Outils WOLF (ou liste sur demande à Outils WOLF - 67165 WISSEMBOURG CEDEX) muni de celle-ci.

Comment faire valoir votre droit à l'extension de la garantie contractuelle de 3 à 5 ans ?

Durant la 3 ^e année suivant la date d'achat, faites procéder à une révision de votre tondeuse par un Spécialiste agréé par Outils WOLF et conservez soigneusement la facture relative à cette révision.

Les détails des opérations de la révision obligatoire sont notés sur le tableau de l'extension de la garantie 5 ans dans la notice d'instructions.

Ces garanties contractuelles viennent en sus de la garantie légale des défauts cachés et vices rédhibitoires régie par les articles 1641 à 1649 du code civil et de la garantie de conformité du bien au contrat due par le vendeur au consommateur régie par les articles L 211-4 à L 211-14 du code de la consommation.

« Article L 211-4 du code de la consommation :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

« Article L 211-5 du code de la consommation :

Pour être conforme au contrat, le bien doit :

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;

- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

« Article L 211-12 du code de la consommation :

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

« Article 1641 du code civil :

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

« Article 1648 du code civil :

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur, dans un délai de deux ans à compter de la découverte du vice.

EXTENSION DE LA GARANTIE À 5 ANS
Détails des opérations de la révision obligatoire dans la 3 ^e année pour les tondeuses achetées après le 01/01/2006

	TONDEUSE ÉLECTRIQUE
	POUSSÉE	TRACTÉE
Moteur	Nettoyage à l'air comprimé: - du compartiment moteur- du bobinageVérification: - des connexions électriques - du frein moteur- du ventilateur - des roulementsContrôle du serrage des tirants d'assemblage
TondeuseLameHauteurs de coupePanier de ramassageRouesEntraînement avance	Contrôle du serrage de la visserieVérification: - de l'état et de l'équilibrage (éventuellement remplacement)- de l'état de l'accouplement de lame (isolation électrique)- de la rondelle d'accouplement (état des ergots)Serrage dynamométrique de la vis de fixationNettoyage + graissageNettoyage des grilles d'évacuation d'airSuppression du jeu par adjonction de rondellesGraissage des paliers	Nettoyage / graissage des pignons + cliquetsVérification de l'usure des poulies, si nécessaire remplacementGraissage des paliers du réducteur et de l'arbre de transmissionEtat de la courroie / remplacementRéglage du guideEtat du câble d'avance remplacement / réglage
Sécurité	Vérification: - de la tenue des broches de la prise d'alimentation- du fonctionnement du contacteur de mise en marche- du temps d'arrêt de la lame: < 3 secondes- du déflecteur de sécurité d'éjection d'herbe
	TONDEUSE THERMIQUE
	MOTEUR FREIN	DISPOSITIF DE DÉBRAYAGE DE LAME
Moteur	Remplacement de la bougie, du filtre à air et de la corde de lanceurNettoyage du carburateur et rinçage du réservoir d'essenceRemplacement de l'huile moteurNettoyage des ailettes de refroidissement du moteurSerrage des vis de fixation sur carcasseSerrage des vis de la grille du pot d'échappement,Réglage de la commande à distance : positions start, maxi, mini, stopRéglage du régime ralenti et maxi du moteurVérification du fonctionnement Primer / Starter
TondeuseLameHauteurs de coupePanier de ramassageRouesEntraînement avanceEntraînement de lame	Contrôle du serrage de la visserieVérification des câbles de commande à distance, si nécessaire remplacementVérification: - de l'état et de l'équilibrage (éventuellement remplacement)- de l'état de l'accouplement de lame- de sa rondelle d'accouplement (état des ergots)- serrage dynamométriqueNettoyage + graissageNettoyage des grilles d'évacuation d'airSuppression du jeu par adjonction de rondellesGraissage des paliersNettoyage / graissage des pignons + cliquetsVérification de l'usure des poulies, si nécessaire remplacementGraissage des paliers du réducteur et de l'arbre de transmissionEtat de la courroie / remplacementRéglage du guide	Remplacement de la garniture de freinNettoyage du compartiment embrayage / frein de lame
Sécurité	Vérification: - du temps d'arrêt de la lame: < 3 secondes- du déflecteur de sécurité d'éjection d'herbe
